Ardo SL6V4GTX, SL75GTX User Manual [it]

La invitiamo a leggere questo libretto istruzioni prima di installare e di utilizzare l’apparecchiatura.

E’ molto importante che il libretto sia conservato assieme all’apparecchiatura per qualsiasi futura

consultazione. Se l’apparecchiatura dovesse essere venduta o trasferita ad un’altra persona,

assicurarsi che il libretto venga fornito assieme, in modo che il nuovo utente possa essere messo

Questo apparecchio è di classe 3 ed è stato concepito per un impiego non di tipo professionale

Questo apparecchio è conforme alle seguenti direttive:

EEC 2009/142/CE (Gas) EEC 2004/108/CE (Compatibilità Elettromagnetica) EEC 2006/95/CE (Bassa Tensione) EEC 89/109 (Contatto con sostanze alimentari)

- L’installazione deve essere eseguita da personale competente e qualificato secondo le norme vigenti.

- Quest’apparecchiatura è stata progettata per essere utilizzata da adulti.

- Questo apparecchio non è destinato all’ uso da parte di persone (inclusi i bambini) con ridotte capacità psichiche o motorie, o con mancanza di esperienza e conoscenza, a meno che ci sia una supervisione o istruzione sull’ uso dell’ apparecchio da parte di una persona responsabile per la loro sicurezza.

- I bambini devono essere sorvegliati per assicurarsi che non giochino con l’ apparecchio.

- Prima di alimentare l’apparecchiatura controllare che sia correttamente regolata per il tipo di gas a disposizione (vedi paragrafo “installazione”)

- Prima della manutenzione o della pulizia disinserire elettricamente l’apparecchiatura e lasciarla raffreddare.

- Assicurarsi che ci sia una circolazione d’aria attorno all’apparecchiatura a gas. Una scarsa ventilazione produce carenza di ossigeno.

- Nel caso di un utilizzo intenso o prolungato dell’apparecchio può necessitare di una areazione supplementare, per esempio l’apertura di una finestra o aumentando la potenza di aspirazione meccanica se esiste.

- I prodotti della combustione devono essere scaricati all’esterno attraverso una cappa aspirante o elettroventilatore (vedi paragrafo “installazione”).

- Per eventuali interventi o modifiche rivolgersi ad un Centro di Assistenza Tecnica autorizzato ed esigere parti di ricambio originali.

AVVERTENZE GENERALI

al corrente del funzionamento e delle relative avvertenze.

da parte di privati all’interno di abitazioni.

ATTENZIONE:

L’etichetta prodotto, con il numero di serie, è incollata sotto il piano di cottura.

Il costruttore declina ogni responsabilità nel caso di eventuali danni a cose o persone, derivanti da una installazione non corretta o da un uso improprio, erroneo od irragionevole dell’apparecchio.

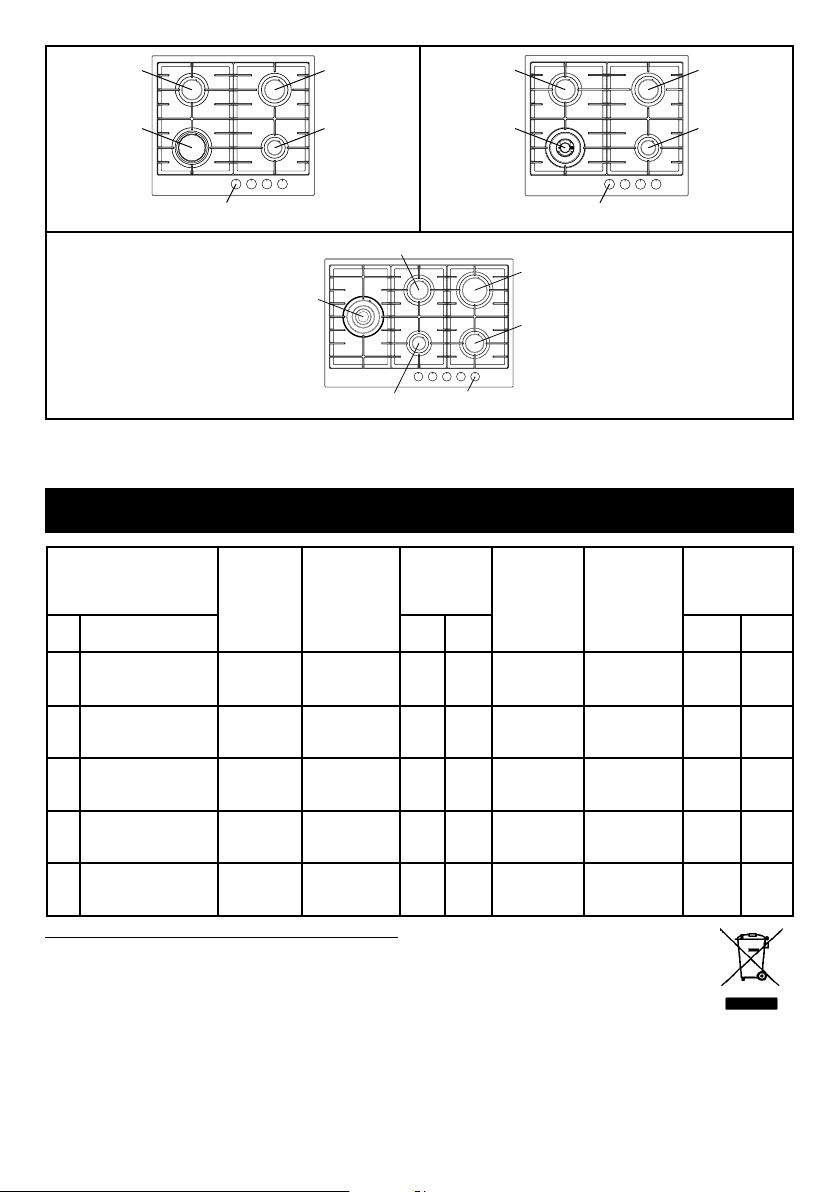

1 Bruciatore rapido di 3000 W 2 Bruciatore semirapido di 1750 W 3 Bruciatore ausiliario di 1000 W

4 Bruciatore tripla corona di 3800 W 5 Bruciatore doppia corona di 3500 W 8 Manopola comando bruciatore

TABELLA CARATTERISTICHE TECNICHE

BRUCIATORI

N° DENOMINAZIONE mbar g/h L/h 1/100 mm 1/100 mm Max. Min.

1 RAPIDO

2 SEMIRAPIDO

3 AUSILIARIO

4 TRIPLA CORONA

5 DOPPIA CORONA

Questo prodotto è conforme alla Direttiva EU 2002/96/EC.

Il simbolo del cestino barrato riportato sull’apparecchio indica che il prodotto, alla ne della propria vita utile, dovendo essere trattato separatamente dai riuti domestici, deve essere conferito in un centro di

raccolta differenziata per apparecchiature elettriche ed elettroniche oppure riconsegnato al rivenditore al momento dell’acquisto di una nuova apparecchiatura equivalente.

L’utente è responsabile del conferimento dell’apparecchio a ne vita alle appropriate strutture di raccolta, pena le sanzioni previste dalla vigente legislazione sui riuti. L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchio

dismesso al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composto il prodotto. Per informazioni

più dettagliate inerenti i sistemi di raccolta disponibili, rivolgersi al servizio locale di smaltimento riuti, o al negozio in cui è

stato effettuato l’acquisto. I produttori e gli importatori ottemperano alla loro responsabilità per il riciclaggio, il trattamento e lo smaltimento ambientalmente compatibile sia direttamente sia partecipando ad un sistema collettivo.

GAS

G30 / G31 28-30 / 37 218 - 85 42 3000 950

G20 20 - 286 115Y Reg. 3000 950

G30 / G31 28-30 / 37 127 - 65 31 1750 600

G20 20 - 167 97Z Reg. 1750 600

G30 / G31 28-30 / 37 73 - 50 27 1000 450

G20 20 - 95 72X Reg. 1000 450

G30 / G31 28-30 / 37 277 - 98 60 3800 2100

G20 20 - 362 135K Reg. 3800 2100

G30 / G31 28-30 / 37 255 93 60 3500 2100

G20 20 334 135 Reg. 3500 2100

PRESSIONE

ESERCIZIO

PO RTATA TERMICA

DIAMETRO

UGELLO

DIAMETRO

BY PASS

RUBINETTO

TERMICA (W)

PO RTATA

ISTRUZIONI PER L’UTENTE

È necessario che tutte le operazioni relative all’installazione, alla regolazione, all’adattamento al tipo gas disponibile, vengano eseguite da personale qualificato, secondo le norme in vigore. Le istruzioni specifiche sono descritte nella parte del libretto riservate all’installatore.

USO DEI BRUCIATORI

La simbologia serigrafata a lato delle manopole, indica la corrispondenza tra manopola e bruciatore.

Accensione automatica senza valvolatura

Ruotare in senso antiorario la manopola corrispondente fino alla posizione di massimo (fiamma grande fig. 1) e premere la manopola.

Accensione automatica con valvolatura

Ruotare in senso antiorario la manopola corrispondente fino alla posizione di massimo (fiamma grande fig. 1) e premere la manopola. Ad accensione avvenuta mantenere premuta la manopola per circa 6 secondi.

Uso dei bruciatori

Per ottenere il massimo della resa senza spreco di gas è importante che il diametro della pentola sia adeguato alla potenzialità del bruciatore (vedi tabella seguente), in modo da evitare che la fiamma esca dal fondo della pentola (fig.2). Utilizzare la portata massima per portare rapidamente in ebollizione i liquidi e quella ridotta per riscaldare le vivande o per il mantenimento dell’ebollizione. Tutte le posizioni di funzionamento devono essere scelte tra quelle di massimo e quella di minimo, mai tra la posizione di massimo e il punto di chiusura. Per interrompere l’alimentazione gas, ruotare la manopola in senso orario sulla posizione di chiusura. In mancanza di energia elettrica è possibile accendere i bruciatori con i fiammiferi posizionando la manopola al punto di accensione (fiamma grande fig. 1).

Bruciatori Potenze (W) Ø Pentole

Ausiliario 1000 10 - 14 cm Semirapido 1750 16 - 18 cm Rapido 3000 20 - 22 cm Tripla Corona 3800 24 - 26 cm Doppia Corona 3500 24 - 26 cm

Avvertenze

- Controllare sempre che le manopole siano nella posizione di chiuso (vedi fig.1) quando l’apparecchiatura non è in funzione.

- In caso di spegnimento accidentale della fiamma, la valvola di sicurezza, dopo qualche secondo, interromperà automaticamente l’erogazione del gas. Per ripristinare il funzionamento riportare la manopola al punto di accensione (fiamma grande

fig. 1) e premere.

- Durante la cottura con grassi o olii, porre la massima attenzione in quanto gli stessi, surriscaldandosi, possono infiammarsi.

- Non utilizzare spray vicino all’apparecchio in funzione.

- Non devono essere poste sul bruciatore pentole instabili o deformate per evitare incidenti di rovesciamento o trabocco.

- Assicurarsi che le maniglie delle pentole siano posizionate correttamente.

- Quando si accende il bruciatore controllare che la fiamma sia regolare, abbassare sempre la fiamma o spegnerla prima di togliere le pentole.

PULIZIA

Prima di ogni operazione scollegare l’apparecchio dalla rete di alimentazione elettrica. Non utilizzare pulitori a vapore per la pulizia dell’apparecchio.

Si consiglia di operare ad apparecchio freddo.

Parti smaltate

Le parti smaltate devono essere lavate con una spugna ed acqua saponata o con detersivo leggero. Non usare prodotti abrasivi o corrosivi. Evitate che sostanze come succo di limone, pomodoro, acqua salina, aceto, caffè e latte rimangano a lungo sulle superfici smaltate.

Parti in acciaio inox

L’acciaio inox può rimanere macchiato se lasciato a contatto per lungo tempo con acqua calcarea o detergenti aggressivi. Si consiglia di lavare con acqua saponata e asciugare con panno morbido. La lucentezza viene mantenuta mediante l’uso periodico di prodotti chimici idonei, reperibili in commercio.

Bruciatori e griglie

Questi pezzi possono essere tolti per facilitare la pulizia. I bruciatori devono essere lavati con una spugna ed acqua saponata o con detersivo leggero, ben asciugati e rimessi perfettamente nel loro alloggiamento. Controllare che i canali spartifiamma non siano ostruiti. Verificare che la sonda della valvola di sicurezza e l’elettrodo di accensione siano sempre ben puliti per garantire un funzionamento ottimale.

Rubinetti a gas

L’eventuale lubrificazione dei rubinetti deve essere eseguita esclusivamente da personale specializzato.

In caso di indurimento o di anomalie di funzionamento dei rubinetti gas chiamare il Servizio di Assistenza.

ISTRUZIONI PER L’INSTALLATORE

AVVERTENZA IMPORTANTE:

LE OPERAZIONI DI SEGUITO RIPORTATE DEVONO ESSERE ESEGUITE, NEL RISPETTO DELLE

NORME VIGENTI, ESCLUSIVAMENTE DA PERSONALE QUALIFICATO.

LA DITTA COSTRUTTRICE DECLINA OGNI RESPONSABILITÀ PER DANNI A PERSONE ANIMALI O

COSE DERIVANTI DALL’INNOSSERVANZA DI TALI DISPOSIZIONI.

INSTALLAZIONE

Montaggio del piano

L’apparecchio è costruito per essere incassato in mobili resistenti al calore. Le pareti dei mobili devono resistere ad una temperatura di 75°C oltre a quella ambientale secondo le normative europee. L’apparecchio è di tipo “ Y “, ovvero può essere installato con una sola parete laterale a destra o a sinistra del piano cottura. Evitare l’installazione dell’apparecchiatura in prossimità di materiali infiammabili come tendaggi, canevacci, ecc. Praticare un’apertura nel piano del mobile delle dimensioni indicate nella fig.3 rispettando una distanza di almeno 50 mm dal bordo dell’apparecchio alle pareti adiacenti.

MODELLO L (mm) P (mm)

60 - 75 560 480

L’eventuale presenza di un pensile al di sopra del piano cottura deve prevedere una distanza minima dal top di 760 mm. Si consiglia di isolare l’apparecchio dal mobile sottostante con un separatore lasciando uno spazio di depressione di almeno 10 mm. (fig. 4). Nel caso di inserimento su base con forno è necessario prendere opportune precauzioni al fine di assicurare un’installazione conforme alle norme antinfortunistiche. Si presti particolare attenzione a che il cavo elettrico ed il tubo di alimentazione siano posizionati in modo da non venire a contatto con le parti calde dell’involucro del forno. Inoltre, nel caso di installazione sopra un forno senza ventilazione forzata di raffreddamento, per consentire un’adeguata aerazione dovranno essere previste delle opportune prese d’aria con superficie di entrata inferiore di almeno 200 cm superficie di uscita superiore di almeno 60 cm

Fissaggio del piano

Ogni piano di cottura viene corredato di una speciale guarnizione.

Viene inoltre fornita una serie di ganci da utilizzare per il fissaggio del piano. Per l’installazione procedere come segue:

- Togliere dal piano griglie e bruciatori.

- Rovesciare l’apparecchio e stendere lungo il bordo esterno la guarnizione S (fig. 5).

- Inserire e posizionare il piano cottura nell’apertura praticata nel mobile e bloccarlo con le viti V dei ganci di fissaggio G (fig.6).

Locale di installazione

Questo apparecchio non è provvisto di un dispositivo di scarico dei prodotti della combustione, è necessario quindi scaricare questi fumi all’esterno utilizzando una cappa o un elettroventilatore che entri in funzione ogni volta che si utilizza l’apparecchio. Il locale dove viene installato l’apparecchio deve avere un naturale afflusso d’aria per la regolare combustione del gas e per la ventilazione del locale; il volume d’aria necessario non deve essere inferiore a 20 m

. L’afflusso dell’aria deve avvenire da aperture permanenti praticate sulle pareti del locale comunicanti con l’esterno. La ventilazione può provvenire anche da un locale attiguo, in questo caso attenersi a quanto prescritto dalle norme in vigore. Le aperture dovranno avere una sezione minima di

200 cm

Collegamento gas

Accertarsi che l’apparecchio sia predisposto al tipo di gas disponibile, vedi l’etichetta sotto l’apparecchio. Operare secondo le istruzioni riportate al paragrafo “trasformazioni gas e regolazioni“ per l’eventuale adattamento a gas diversi. L’apparecchio deve essere collegato all’impianto

gas utilizzando tubi metallici rigidi conformi alla

norma in vigore o con tubi flessibili in acciaio a parete continua conformi alla norma in vigore. Alcuni modelli hanno in dotazione due raccordi: uno cilindrico A, uno conico B (fig. 7). Scegliere il raccordo appropriato in base al paese

ISTRUZIONI PER L’INSTALLATORE

d’installazione. Il collegamento non deve provocare sollecitazioni alla rampa gas.

Ad installazione ultimata controllare la tenuta dei collegamenti con una soluzione saponosa.

Collegamento elettrico

L’allacciamento alla rete elettrica deve essere eseguito da personale qualificato e secondo le norme vigenti. La tensione dell’impianto elettrico deve corrispondere a quelle indicata sulla etichetta sotto l’apparecchio. Verificare che l’impianto elettrico sia munito di un efficace collegamento di terra secondo le norme e le disposizioni di legge. La messa a terra è

obbligatoria.

Se l’apparecchio è sprovvisto di spina, applicare al cavo di alimentazione una spina normalizzata. Per il collegamento diretto alla rete, è necessario prevedere un dispositivo che assicuri la disconnessione dalla rete, con una distanza di apertura dei contatti che consenta la disconnessione completa nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione.

TRASFORMAZIONI GAS E REGOLAZIONI

Sostituzione ugelli

Se l’apparecchiatura risulta predisposta per un diverso tipo di gas di quello disponibile è necessario sostituire gli ugelli dei bruciatori. La scelta degli ugelli da sostituire deve essere fatta secondo la tabella “caratteristiche tecniche” riportata di seguito. Procedere quindi come segue:

- Togliere le griglie e i bruciatori.

- Con una chiave diritta L svitare l’ugello U (fig. 8) e sostituirlo con quello corrispondente.

- Bloccare energicamente l’ugello.

Regolazione bruciatori

La regolazione del minimo deve essere sempre corretta e la fiamma deve rimanere accesa anche con un brusco passaggio dalla posizione di massimo a quella di minimo. Se questo non avviene è necessario regolare il minimo come segue:

- Accendere il bruciatore;

- Ruotare il rubinetto fino alla posizione di minimo (fiamma piccola);

- Sfilare la manopola dall’asta del rubinetto;

- Introdurre un cacciavite a taglio nel foro F del rubinetto (fig.9) e ruotare la vite by-pass fino ad una corretta regolazione del minimo.

Per bruciatori funzionanti a gas G30 la vite by-pass deve essere avvitata completamente.

MANUTENZIONE

Sostituzione cavo alimentazione

In caso di sostituzione del cavo di alimentazione si dovrà utilizzare un cavo a norme del tipo H05VV-F o H05RR-F di sezione 3 x 0,75 mm Il collegamento alla morsettiera va eseguito come illustrato in fig. 10 e 10/A:

cavetto L marrone (fase) cavetto N blu (neutro)

cavetto verde-giallo

(terra)

La casa costruttrice declina ogni responsabilità per possibili inesattezze, imputabili ad errori di stampa o di trascrizione, contenute nel presente libretto. Si riserva il diritto di apportare ai propri prodotti tutte le modifiche che riterrà opportune, senza pregiudicare le caratteristiche essenziali di funzionalità e di sicurezza.

Nous vous invitons à lire ce manuel d’instructions avant d’installer et d’utiliser l’appareil. Il est

très important que ce manuel soit conservé avec l’appareil afin de pouvoir être consulté en

cas de besoin. Si l’appareil est vendu ou donné à une autre personne, il faut s’assurer que ce

manuel est donné en même temps, de façon à ce que le nouvel utilisateur soit informé sur son

fonctionnement et prenne connaissance des avertissements correspondants.

Appareil conforme aux directives:

EEC 2009/142/CE (Gaz) EEC 2004/108/CE (Compatibilité électromagnétique) ECC 2006/95/CE (Basse tension) EEC 89/109 (Contact avec aliments)

- L’installation doit être effectuée par du personnel compétent et qualifié conformément aux normes en vigueur.

- Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation de l’appareil.

- Surveiller les enfants pendant le fonctionnement de l’appareil et veiller à ce qu’ils ne restent pas à proximité et qu’ils ne touchent pas les surfaces qui n’ont pas encore complètement refroid.

- Avant d’alimenter l’appareil, contrôler qu’il est correctement réglé pour le type de gaz à disposition (voir paragraphe “Installation”).

- Avant l’entretien et le nettoyage, débrancher électriquement l’appareil et le laisser refroidir.

- S’assurer qu’il y a une circulation d’air autour de l’appareil au gaz. Une faible ventilation entraîne une carence d’oxygène.

- Si l’appareil est utilisé de manière intense ou prolongée, il peut être nécessaire de prévoir une aération supplémentaire, en ouvrant par exemple une fenêtre ou en augmentant la puissance de l’aspiration mécanique si celle-ci existe.

- Les produits de la combustion doivent être évacués à l’extérieur avec une hotte aspirante ou un ventilateur électrique (voir paragraphe “Installation”).

- Pour les éventuelles interventions ou modifications, s’adresser à un Centre d’Assistance Technique agréé et exiger des pièces de rechange originales.

AVERTISSEMENTS GENERAUX

Cet appareil appartient à classe 3

ATTENTION:

L’étiquette produit, avec le numéro de série, est placée sous la table de cuisson.

Le fabricant décline toute responsabilité en cas de dommages aux choses ou aux personnes dûs à une installation incorrecte ou à une utilisation inadéquate, erronée ou non raisonnable de l’appareil.

1 Brûleur rapide de 3000 W 2 Brûleur semi-rapide de 1750 W 3 Brûleur auxiliaire de 1000 W

4 Brûleur triple couronne de 3800 W 5 Brûleur double couronne de 3500 W 8 Bouton commande brûleur

TABLE DE CARATERISTIQUES TECHNIQUES

BRÛLEUR

DESIGNATION

N°

1 RAPIDE

SEMI-RAPIDE

AUXILIAIRE

TRIPLE COURONNE

DOUBLE COURONNE

PRESSION

GAZ

G30 / G31 28-30 / 37 218 - 85 42 3000 950

G20 20 - 286 115Y Reg. 3000 950

G30 / G31 28-30 / 37 127 - 65 31 1750 600

G20 20 - 167 97Z Reg. 1750 600

G30 / G31 28-30 / 37 73 - 50 27 1000 450

G20 20 - 95 72X Reg. 1000 450

G30 / G31 28-30 / 37 277 - 98 60 3800 2100

G20 20 - 362 135K Reg. 3800 2100

G30 / G31 28-30 / 37 255 93 60 3500 2100

G20 20 334 135 Reg. 3500 2100

SERVICE

mbar g/h L/h 1/100 mm 1/100 mm Max. Min.

DEBIT

DIAMÈTER

INJECTOR

Ce produit est conforme à la Directive EU 2002/96/EC.

Le logo « poubelle barrée » gurant sur l’appareil indique qu’au terme de son cycle de vie, cet appareil doit être,

non seulement traité séparément des déchets domestiques, mais aussi remis à un centre de récupération pour équipements électriques et électroniques ou bien au revendeur lors de l’achat d’un appareil neuf équivalent. Une fois l’appareil au terme de son cycle de vie, l’utilisateur est tenu de le remettre aux structures de récupération prévues à cet effet, sous peine des sanctions prévues par la législation en vigueur en matière de déchets. Une collecte sélective adéquate permettant d’envoyer l’équipement éliminé au recyclage, au traitement et à l’élimination compatible sur le plan environnemental contribue à éviter de possibles effets négatifs sur l’environnement et la santé et facilite le recyclage des matériaux dont le produit est constitué. Pour plus de détails quant aux systèmes de récupération disponibles, s’adresser au service local chargé de l’élimination des déchets ou au magasin où l’équipement a été acheté. Les producteurs et les importateurs respecteront leurs obligations en vue du recyclage, du traitement et de l’élimination compatible sur le plan environnemental aussi bien directement qu’en participant à un système collectif.

Le fabricant décline toute responsabilité pour les éventuelles inexactitudes, imputables à des erreurs d’impression ou de transcription, contenues dans ce manuel. Il se réserve le droit d’apporter à ses produits toutes les modifications qu’il estimera opportunes, sans nuire aux caractéristiques essentielles de fonctionnement et de sécurité.

DIAMÈTER

BY PASS ROBINET

CALORIFIQUES

DEBIT

(W)

INSTRUCTIONS POUR L’UTILISATEUR

Toutes les opérations relatives à l’installation, au réglage et à l’adaptation au type de gaz disponible doivent être effectuées par du personnel qualifié, conformément aux normes en vigueur. Les instructions spécifiques sont reportées dans la partie du manuel réservée à l’installateur.

UTILISATION DES BRULEURS

Le symbole appliqué par sérigraphie à côté du bouton indique à quel brûleur celui-ci correspond.

Allumage automatique sans soupape de sécurité

Tourner dans le sens inverse des aiguilles d’une montre le bouton correspondant jusqu’à la position de maximum (grande flamme, fig. 1) et appuyer sur le bouton.

Allumage automatique avec soupape de sécurité

Tourner dans le sens inverse des aiguilles d’une montre le bouton correspondant jusqu’à la position de maximum (grande flamme, fig. 1) et appuyer sur le bouton. Une fois l’allumage obtenu, maintenir le bouton appuyé pendant environ 10 secondes.

Attention: l’allumage du brûleur triple couronne ne peut s’opérer que lorsque vous êtes en position maximale. Utilisation des brûleurs

Pour obtenir un rendement optimal sans gaspillage de gaz, il est important que le diamètre de la casserole soit adapté au potentiel du brûleur (voir tableau ciaprès), de façon à éviter que la flamme sorte du fond de la casserole (fig. 2). Utiliser le débit maximal pour amener rapidement à ébullition les liquides et le débit réduit pour réchauffer les aliments ou pour maintenir l’ébullition. Toutes les positions de fonctionnement doivent être choisies entre celles de maximum et de minimum et jamais entre celle de maximum et le point de fermeture. Pour interrompre l’alimentation en gaz, tourner le bouton dans le sens des aiguilles d’une montre jusqu’à la position de fermeture. En cas d’absence d’énergie électrique, il est possible d’allumer les brûleurs avec des allumettes en positionnant le bouton sur le point d’allumage (grande flamme, fig. 1).

Brûleurs Puissance (W) Ø Casseroles

Auxiliaire

Semi-rapide

Rapide

Triple couronne

Double couronne

Avertissements

- Contrôler toujours que les boutons sont sur la position “fermé” (voir fig. 1) quand l’appareil ne fonctionne pas.

- Si la flamme s’éteint accidentellement, après quelques secondes, la soupape de sécurité interrompt automatiquement l’arrivée du gaz. Pour rétablir le fonctionnement, reporter le bouton au point d’allumage (grande flamme, fig.1) et appuyer sur le bouton.

- Pendant la cuisson avec des graisses et des huiles, faire particulièrement attention car celles-ci, si elles sont surchauffées, peuvent s’enflammer.

1000 10 - 14 cm 1750 16 - 18 cm 3000 20 - 22 cm 3800 24 - 26 cm

3500 24 - 26 cm

- Ne pas utiliser de vaporisateurs près de l’appareil en fonction.

- Il ne faut pas poser sur les brûleurs des casseroles instables ou déformées afin d’éviter des accidents de renversement ou de débordement.

- S’assurer que les poignées des casseroles soient positionnées correctement.

- Quand on allume le brûleur, contrôler que la flamme est régulière; abaisser toujours la flamme ou l’éteindre avant d’enlever la casserole.

NETTOYAGE

Avant toute opération de nettoyage, débrancher l’appareil du réseau d’alimentation électrique. N’utilisez jamais d’appareils à vapeur ou à haute pression pour nettoyer le four (exigences relatives à la sécurité électrique).

Il est conseillé d’opérer quand l’appareil est froid.

Parties émaillées

Les parties émaillées doivent être nettoyés avec une éponge et de l’eau savonneuse ou avec un détergent léger. Ne pas utiliser de produits abrasifs ou corrosifs. Eviter que les substances comme le jus de citron, la tomate, l’eau salée, le vinaigre, le café et le lait restent pendant longtemps sur les surfaces émaillées.

Parties en acier inoxydable

Des taches peuvent se former sur l’acier inox s’il reste longtemps en contact avec de l’eau calcaire ou des détergents agressifs. Il est conseillé de laver avec de l’eau savonneuse et de sécher avec un chiffon doux. Le brillant se garde en utilisant périodiquement des produits chimiques spécifiques se trouvant dans le commerce.

Brûleurs et grilles

Ces parties peuvent être enlevées pour faciliter le nettoyage. Les brûleurs doivent être nettoyés avec une éponge et de l’eau savonneuse ou avec un détergent léger, bien essuyés et remis parfaitement dans leur siège. Contrôler que les canaux de répartition des flammes ne sont pas bouchés. Vérifier que la sonde de la soupape de sécurité et l’électrode d’allumage sont toujours bien propres afin de garantir un fonctionnement optimal.

Robinets de gaz

L’éventuel graissage des robinets doit être effectué exclusivement par du personnel spécialisé.

Si les robinets de gaz deviennent difficiles à tourner ou ont un fonctionnement anormal, appeler le Service d’Assistance.

INSTRUCTIONS POUR L’INSTALLATEUR

LES OPERATIONS REPORTEES CI-APRES DOIVENT ETRE EXECUTEES DANS LE RESPECT DES

AVERTISSEMENT IMPORTANT

NORMES EN VIGUEUR, EXCLUSIVEMENT PAR DU PERSONNEL QUALIFIE. LE FABRICANT DECLINE

TOUTE RESPONSABILITE POUR LES DOMMAGES AUX PERSONNES, ANIMAUX ET CHOSES DERIVANT

DU NON-RESPECT DE CES DISPOSITIONS.

INSTALLATION

Montage de la table de cuisson

L’appareil est fabriqué pour être encastré dans des meubles résistant à la chaleur. Les parois des meubles doivent résister à une température de 75°C en plus de la température ambiante, conformément aux normes européennes. L’appareil est de type “Y”, c’est-à-dire qu’il peut être installé avec une seule paroi latérale, à droite ou à gauche de la table de cuisson. Eviter d’installer l’appareil à proximité de matériaux inflammables comme des rideaux, des torchons, etc.. Pratiquer une ouverture, dans le plateau du meuble, des dimensions indiquées en fig. 3, en respectant une distance d’au moins 50 mm entre le bord de l’appareil et les parois voisines.

MODÈLE

60 - 75 560 480

En cas de présence d’une armoire murale au-dessus de la table de cuisson, il faut prévoir une distance minimale de 760 mm entre celle-ci et le plan de travail. Il est conseillé d’isoler l’appareil du meuble se trouvant audessous avec un séparateur en laissant un espace de dépression d’au moins 10 mm (fig. 4). En cas d’encastrement sur une base avec four, il faudra s’assurer que l’installation réponde aux normes de sécurité Il faudra en particulier veiller à ce que le câble électrique et le tuyau d’alimentation soient placés de façon à ce qu’ils n’entrent pas en contact avec les parties chaudes de l’enveloppe du four. De plus, en cas d’installation au-dessus d’un four encastré sans ventilation de refroidissement, il faudra prévoir, pour obtenir une aération adéquate, des prises d’air avec entrée par le bas d’au moins 200 m partie supérieure d’au moins 6 cm

Fixation de la table de cuisson

Chaque table de cuisson est accompagnée d’un joint spécial. De plus, une série de crochets à utiliser pour la fixation de la table est également fournie. Pour l’installation, procéder de la façon suivante:

- Enlever les grilles et les brûleurs de la table de

L (mm) P (mm)

et sortie dans la

long du bord externe du verre (fig. 5).

- Insérer et positionner la table de cuisson dans l’ouverture pratiquée dans le meuble et la bloquer avec les vis V des crochets de fixation G (fig.6).

Pièce d’installation

Cet appareil n’est pas équipé d’un dispositif d’évacuation des produits de la combustion ; il est donc nécessaire d’évacuer les fumées vers l’extérieur en utilisant une hotte ou un ventilateur électrique qui soit mis en marche à chaque fois que l’on utilise l’appareil. La pièce où est installé l’appareil doit avoir un afflux d’air naturel pour la combustion régulière du gaz et pour la ventilation de la pièce : le volume d’air nécessaire ne doit pas être inférieur à 20 m

. L’afflux d’air doit s’effectuer par une ouverture permanente pratiquée sur les murs de la pièce et communicante avec l’extérieur. La ventilation peut également provenir d’une pièce contiguë, dans ce cas respecter les normes en vigueur à ce sujet. Les ouvertures doivent avoir une section minimale de

200 cm

Branchement gaz

S’assurer que l’appareil est adéquat pour le type de gaz disponible; pour cela se référer à l’étiquette placée sous l’appareil ou à celle reportée sur la dernière page de ce manuel. Opérer conformément aux instructions reportées au paragraphe “transformations gaz et réglages” pour l’éventuelle adaptation à des gaz différents. L’appareil doit être raccordé à l’installation du gaz en utilisant des tubes métalliques rigides ou avec des tuyaux flexibles en acier à paroi continue conformes aux normes en vigueur. Certains modèles sont équipés de systèmes cylindriques A et coniques B pour le raccordement au gaz (fig. 7). Sélectionnez le type adéquat pour un raccordement optimal. Le raccordement ne doit pas provoquer de sollicitations à la rampe de gaz.

Une fois l’installation terminée, contrôler l’étanchéité des raccordements avec une solution savonneuse.

cuisson.

- Retourner l’appareil et appliquer le joint adhésif S le

INSTRUCTIONS POUR L’INSTALLATEUR

Branchement électrique

Le branchement au réseau électrique doit être exécuté par du personnel qualifié conformément aux normes en vigueur. La tension de l’installation électrique doit correspondre à celle indiquée sur l’étiquette située sous l’appareil. Vérifier que l’installation est équipée d’un branchement à la terre efficace conformément aux normes et aux dispositions de loi. La mise à la terre

est obligatoire.

Si l’appareil est sans fiche, appliquer au câble d’alimentation une fiche normalisée. Cet appareil doit être place à une distance raisonnable afin de pouvoir être débranché en cas de survoltage (catégorie III), en accord avec les règles d’installation.

TRANSFORMATIONS GAZ ET REGLAGES

Remplacement des buses

Si l’appareil est prévu pour un type de gaz différent de celui disponible, il faut remplacer les buses des brûleurs. Le choix des buses à remplacer doit être fait selon le tableau “caractéristiques techniques” annexé. Procéder ensuite de la manière suivante:

- Enlever les grilles et les brûleurs.

- Avec une clé droite L, dévisser la buse U (fig. 8) et la remplacer par la buse adéquate.

- Bloquer énergiquement la buse.

Réglage des brûleurs

Le réglage du minimum doit toujours être correct et la flamme doit toujours rester allumée même en cas de passage rapide de la position de maximum à celle de minimum. Si ce n’est pas le cas, il faut régler le minimum de la manière suivante:

- Allumer le brûleur;

- Tourner le robinet jusqu’à la position de minimum (petite flamme);

- Enlever le bouton de la tige du robinet;

- Introduire un tournevis à pointe plate dans le trou F du robinet (fig.9) et tourner la vis by-pass jusqu’au réglage correct du minimum.

Pour les brûleurs fonctionnant au gaz G30, la vis by-pass doit être complètement vissée.

ENTRETIEN

Remplacement câble d’alimentation

En cas de remplacement du câble d’alimentation, il faut utiliser un câble conforme aux normes du type H05VV-F ou H05RR-F de section 3 x 0,75 mm Le branchement au bornier doit être effectué comme indiqué en fig. 10 - 10/A:

câble L marron (phase) câble N bleu (neutre)

vert-jaune (terre)

câble

We invite you to read this instruction booklet carefully, before installing and using the equipment.

It is very important that you keep this booklet together with the equipment for any future

If this equipment should be sold or transferred to another person, make sure that the new

user receives the booklet, so that he can learn how to operate the appliance and read the

This appliance complies with the following Directives:

EEC 2009/142/CE (Gas) EEC 2004/108/CE (Electromagnetic Compatibility) EEC 2006/95/CE (Low Voltage) EEC 89/109 (Contact with foods)

- The installation must be carried out by experienced and qualified personnel, in conformity with the regulations in force.

- This appliance is not intended for use by person (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction cencerning use of the appliance by a person responsible for their safety.

- Children should be supervised to ensure that they do not play with the appliance.

- While the appliance is running, watch the children and make sure they neither stay near the equipment, nor touch the surfaces that have not cooled down completely.

- Before powering the equipment, check that it is properly adjusted for the type of gas at disposal (see the “installation” paragraph).

- Before carrying out the maintenance or cleaning the equipment, cut power supply off and make it cool down.

- Make sure that air circulates around the gas equipment. Insufficient ventilation produces a lack of oxygen.

- In case of an intense or prolonged use of the equipment, it may be necessary to improve aeration, for example by opening a window or increasing the mechanical suction power, if it exists.

- The products of combustion must be discharged outside through a suction hood or an electric fan (see the “installation” paragraph).

- For any possible operation or modification, apply to an authorized Technical Assistance Centre and demand original spare parts.

GENERAL NOTICE

consultation.

corresponding notice.

This is a Class 3 appliance.

WARNING:

The product label, with the serial number, is sticked under the hob.

The manufacturer refuses all responsibility for possible damages to things or people, resulting from a wrong installation or from an improper, incorrect or unreasonable use of this equipment.

1 Rapid burner 3000 W 2 Semi-rapid burner 1750 W 3 Auxiliary burner 1000 W

TECHNICAL CHARACTERISTIC TABLES

BURNERS

DESCRIPTIONS

N°

1 RAPID

2 SEMI-RAPID

3 AUXILIARY

4 TRIPLE RING

5 DOUBLE RING

GAS

G30 / G31 28-30 / 37 218 - 85 42 3000 950

G20 20 - 286 115Y Reg. 3000 950

G30 / G31 28-30 / 37 127 - 65 31 1750 600

G20 20 - 167 97Z Reg. 1750 600

G30 / G31 28-30 / 37 73 - 50 27 1000 450

G20 20 - 95 72X Reg. 1000 450

G30 / G31 28-30 / 37 277 - 98 60 3800 2100

G20 20 - 362 135K Reg. 3800 2100

G30 / G31 28-30 / 37 255 93 60 3500 2100

G20 20 334 135 Reg. 3500 2100

NORMAL

PRESSURE

mbar g/h L/h 1/100 mm 1/100 mm Max. Min.

4 Triple ring burner 3800 W 5 Double ring burner 3500 W 8 Control knob for burner

NORMAL

RATE

INJECTOR

DIAMETER

TAPE BY

PASS

DIAMETER

NOMINAL HEAT

INPUT (W)

This product complies with EU Directive 2002/96/EC.

The crossed-out dustbin symbol reported on the appliance indicates that the appliance must be disposed of separately from other domestic refuse at the end of its useful life. It must therefore be delivered to a waste recycling centre specifically for electric and electronic equipment or returned to the retailer at the moment of purchase of a new equivalent appliance. The user is responsible for delivering the appliance to the appropriate collection centre at the end of its useful life, Failure to do so may result in a fine, as provided for by laws governing waste disposal. Differential collection of waste products for eventual recycling, treatment and environmentally friendly disposal helps reduce possible negative effects on the environment and health, and also enables the materials making up the product to be recycled. For more detailed information on the available refuse collection systems, refer to the local Municipal Solid Waste disposal centre or the shop where the product was purchased. Producers and importers are responsible for fulfilling their obligations as regards recycling, treatment and environmentally friendly disposal by directly or indirectly participating in the collection system.

INSTRUCTIONS FOR THE USER

It is necessary that all the operations regarding the installation, adjustment and adaptation to the type of gas available are carried out by qualified personnel, in conformity with the regulations in force. The specific instructions are described in the booklet section intended for the installer.

USING THE BURNERS

The symbols silk-screen printed on the side of the knob indicate the correspondence between the knob and the burner.

Start-up without valves

Turn the corresponding knob anticlockwise up to the maximum position (large flame, fig. 1) and press.

Automatic start-up with valves

Turn the corresponding knob anticlockwise up to the maximum position (large flame, fig. 1) and press the knob. Once the burner has been started up, keep the knob pressed for about 6 seconds.

Using the burners

In order to obtain the maximum yield without waste of gas, it is important that the diameter of the pot is suitable for the burner potential (see the following table), so as to avoid that the flame goes out of the pot bottom (fig. 2). Use the maximum capacity to quickly make the liquids reach the boiling temperature, and the reduced capacity to heat food or maintain boiling. All of the operating positions must be chosen between the maximum and the minimum ones, never between the minimum position and the closing point. Use the maximum capacity to quickly make the liquids reach the boiling temperature, and the reduced capacity to heat food or maintain boiling. All of the operating positions must be chosen between the maximum and the minimum ones, never between the minimum position and the closing point. The gas supply can be interrupted by turning the knob clockwise up to the closing position. If there is no power supply, it is possible to light the burners with matches, setting the knob to the start-up point (large flame, fig. 1).

BURNERS POWER W Ø of pots

Auxiliary 1000 10 - 14 cm Semi-rapid 1750 16 - 18 cm Rapid 3000 20 - 22 cm Triple crown 3800 24 - 26 cm Double crown 3500 24 - 26 cm

Notice

- When the equipment is not working, always check that the knobs are in the closing position (see fig.1).

- If the flame should blow out accidentally, the safety

valve will automatically stop the gas supply, after a few seconds. To restore operation, set the knob to the lighting point (large flame, fig. 1) and press.

- While cooking with fat or oil, pay the utmost attention as these substances can catch fire when overheated.

- Do not use sprays near the appliance in operation.

- Do not place unstable or deformed pots on the burner, so as to prevent them from overturning or overflowing.

- Make sure that pot handles are placed properly.

- When the burner is started up, check that the flameis regular and, before taking pots away, always lowerthe flame or put it out.

CLEANING

Before any operation, disconnect the appliance from the electric grid. Don’t use a steam cleaner for the cleaning the hob.

It is advisable to clean the appliance when it is cold.

Enamelled parts

The enamelled parts must be washed with a sponge and soapy water or with a light detergent. Do not use abrasive or corrosive products. Do not leave substances, such as lemon or tomato juice, salt water, vinegar, coffee and milk on the enamelled surfaces for a long time.

Stainless steel parts

Stainless steel can be stained if it remains in contact with highly calcareous water or aggressive detergents for an extended period of time. The stainless steel parts should also be cleaned with soapy water and then dried with a soft cloth.

Burners and racks

These parts can be removed to make cleaning easier. The burners must be washed with a sponge and soapy water or with a light detergent, wiped well and placed in

their housing perfectly. Make sure that the ame-dividing

ducts are not clogged. Check that the feeler of the safety valve and the start-up electrode are always perfectly cleaned, so as to ensure an optimum operation.

Gas taps

The possible lubrication of the taps must be carried out by specialized personnel, exclusively.

In case of hardening or malfunctions in the gas taps, apply to the Customer Service.

INSTRUCTIONS FOR THE INSTALLER

THE OPERATIONS INDICATED BELOW MUST BE FOLLOWED BY QUALIFIED PERSONNEL

EXCLUSIVELY, IN CONFORMITY WITH THE REGULATIONS IN FORCE.

THE MANUFACTURING FIRM REFUSES ALL RESPONSIBILITY FOR DAMAGES TO PEOPLE,

ANIMALS OR THINGS, RESULTING FROM THE FAILURE TO COMPLY WITH SUCH PROVISIONS.

INSTALLATION

Installing the top

The appliance is designed to be embedded into heat-resistant pieces of furniture. The walls of the pieces of furniture must resist a temperature of 75°C besides the room one. The equipment must not be installed near inflammable materials, such as curtains, cloths,etc. Make a hole in the top of the piece of furniture, with the dimensions indicated in fig. 3, at a distance of at least 50 mm from the appliance border to the adjacent walls.

MODEL L (mm) P (mm)

60 - 75 560 480

Any possible wall unit over the cook-top must be placed at a distance of at least 760 mm from the top. It is advisable to isolate the appliance from the piece of furniture below with a separator, leaving a depression space of at least 10 mm (fig. 4). If the hob is going to be installed on the top of an oven, precautions must be taken to guarantee an installation in accordance with current accident prevention standards. Pay particular attention to the position of the electric cable and gas pipe: they must not touch any hot parts of the oven. Moreover, if the hob is going to be installed on the top of a built in oven without forced cooling ventilation, proper air vents must be installed to guarantee an adequate ventilation, with the lower air entering with a cross section of at least 200cm and the higher air exiting with a cross section of at least 60 cm2.

IMPORTANT NOTICE:

Fastening the top

Every cook-top is equipped with a special washer. A set of hooks is also supplied for mounting the cook-top. For the installation proceed as follows:

- Remove the racks and burners from the top.

- Turn the appliance upside down and lay the washer S along the external border (fig. 5).

- Introduce and place the cook-top in the hole made in the piece of furniture, then block it with the V screws of the fastening hooks G (fig.6).

Installation room

This appliance is not provided with a device for exhausting the products of combustion. Regarding room ventilation rules where appliance is installed make reference to the legislation, in conformity with the local regulations.

FOR THE U.K. ONLY

The room containing this hotplate should have an air supply in accordance with BS 5440: Part 2:

1989.

- All rooms require an openable window, or equivalent and some rooms will require a permanent vent a well.

- For room volumes up to 5 m is required.

- For room volumes between 5 m3 and 10 m3 an air vent of 50 cm2 is required.

- If the room is greater than 5 m3 and has a door that opens directly to the outside, then no air vent is required.

If there are other fuel burning appliances in the same room BS 5440: Part 2:1989 should be consulted to determine the air vent requirements.

an air vent of 100cm2

INSTRUCTIONS FOR THE INSTALLER

Gas connection

Make sure that the appliance is adjusted for the gas type available (see the label under the appliance). Follow the instructions indicated in the chapter “gas transformations and adjustments” for the possible adaptation to different gases. The appliance must be connected to the gas system by means of stiff metal pipes or flexible steel pipes having continuous walls, in compliance with the regulations in force. Some models are equipped with both cylindrical A and conical B connectors for gas supply (fig. 7). Please select the type which is correct for the supply concerned. The connection must not stress the gas ramp.

Once the installation is over, check the connection seal with a soapy solution.

Electric connection

The connection to the electric grid must be carried out by qualified personnel and in conformity with the regulations in force. The voltage of the electric system must correspond to the value indicated in the label under the appliance. Make sure that the electric system is provided with an effective ground connction in compliance with the regulations and provisions of the law. Grounding is compulsory.

GAS TRANSFORMATIONS AND ADJUSTMENTS

Replacing the nozzles

If the equipment is adjusted for a type of gas that is different from the one available, it is necessary to replace the burner nozzles. The choice of the nozzles to replace must be made according to the table of the “technical characteristics” as enclosed. Act as follows:

- Remove the racks and burners.

- By means of a straight spanner L, unscrew the nozzle U (fig.8) and substitute it with the corresponding one.

- Tighten the nozzle strongly.

Adjusting the burners

The lowest flame point must always be properly adjusted and the flame must remain on even if there is an abrupt shift from the maximum to the minimum position. If this is not so, it is necessary to adjust the lowest flame point as follows:

- start the burner up;

- turn the tap up to the minimum position (small flame);

- remove the knob from the tap rod;

- introduce a flat-tip screwdriver in the hole F of the tap (fig.9) and turn the by-pass screw up to a proper adjustment of the lowest flame point.

As regards G30 gas burners, the by-pass screw must be tightened completely.

MAINTENANCE

Replacing the power supply cable

If the power supply cable should be replaced, it is necessary to use a cable with a section of 3x0.75mm with the regulations in force. The connection to the terminal board must be effected as shown in fig. 10 - 10/A:

brown cable L (phase) blue cable N (neutral)

green-yellow cable

, type H05VV-F or H05RR-F, complying

(ground)

The manufacturing firm refuses all responsibility for any possible imprecision in this booklet, due to misprints or clerical errors. It reserves the right to make all the changes that it will consider necessary in its own products, without effecting the essential characteristics of functionality and safety.

Wir bitten Sie, die vorliegenden Anleitungen vor dem Einbau und Gebrauch des Geräts zu lesen. Es ist sehr wichtig, dass das Handbuch auch in Zukunft verfügbar ist; deshalb sollte es in der Nähe des Geräts aufbewahrt werden. Bei Weiterverkauf oder Drittabtretung des Geräts sind die Anleitungen mitzuliefern, damit sich der neue Gebraucher über den Betrieb und die entsprechenden Hinweise informieren kann. Das vorliegende Gerät gehört zur Klasse 3 und wurde für einen nicht

berufsmäßigen Hausgebrauch durch Privatpersonen entwickelt.

Das Gerät entspricht folgenden Richtlinien: EWG 2009/142/CE (Gas) EWG 2004/108/CE (Elektromagnetische Kompatibilität) EWG 2006/95/CE (Niederspannung) EWG 89/109 (Kontakt mit Lebensmitteln)

- Die Installation muss von qualifiziertem Fachpersonal nach den geltenden Vorschriften vorgenommen werden.

- Dieses Gerät ist nicht bestimmt für die Benutzung durch Personen (einschließlich Kinder) mit eingeschränkten psychischen oder motorischen Fähigkeiten, oder mit fehlender Erfahrung und fehlendem Wissen, außer dass sie bezüglich der Benutzung des Geräts der Aufsicht und Anleitung einer Person unterliegen, die für ihre Sicherheit verantwortlich ist.

- Kinder müssen überwacht werden, um sicher zu gehen, dass sie nicht mit dem Gerät spielen.

- Während der gesamten Betriebszeit des Geräts müssen Kinder davon ferngehalten werden; die Oberflächen dürfen erst berührt werden, wenn sie zur Gänze abgekühlt sind.

- Vor der Speisung des Geräts ist die Übereinstimmung mit der verfügbaren Gasart der Zuleitungen zu kontrollieren (Siehe Abschnitt “Einbau“).

- Vor allen Wartungs- und Einigungseingriffen muss das Gerät ausgesteckt und abgekühlt werden.

- Stellen Sie eine ausreichende Luftzirkulation rund um das Gasgerät sicher. Bei unzureichender Entlüftung kann es zu einem Sauerstoffmangel kommen.

- Bei intensivem oder lang anhaltendem Gebrauch des Geräts kann eine zusätzliche Entlüftung erforderlich werden, die beispielsweise durch Öffnen eines Fensters oder Erhöhen der Leistung der eventuell vorhandenen mechanischen Entlüftungsanlage erzielt werden kann.

- Die Verbrennungsprodukte müssen durch eine Abzugshaube oder einen Elektrobelüfter ins Freie abgeleitet werden (siehe Abschnitt “Einbau“).

- Alle Eingriffe und Änderungen dürfen ausschließlich von einer ermächtigten Kundendienststelle durchgeführt werden. Verlangen Sie nur Original-Ersatzteile!

ALLGEMEINE HINWEISE

ACHTUNG!

Das Produktschild mit der Seriennummer befindet sich unter der Kochfläche.

Der Hersteller weist jegliche Haftung für eventuelle Schäden an Personen und Sachen von sich, die auf den nicht korrekten Einbau oder uneigenen oder unvernünftigen Gebrauch des Geräts zurückgehen.

1 Schnellbrenner 3000 W 2 Mittlerer Brenner 1750 W 3 Hilfsbrenner 1000 W

4 Dreifacher Brennkranz 3800 W 5 Dreifacher Doppel Brennkranz 3500 W 8 Bedienungsknöpfe der Brenner

TECHNISCHE CHARAKTERISTISCHE TABELLEN

BRENNER

BESCHREIBUNG

N°

SCHNELLBRENNER

MITTLERER

BRENNER

HILFSBRENNER

DREIFACHER

RENNKRANZ

Dieses Produkt ist konform mit der EG-Richtlinie 2002/96/EG.

Das Symbol des durchgestrichenen Abfallbehälters weist darauf hin, dass das Produkt am Ende seines Lebens als Sondermüll durch ein Entsorgungsunternehmen für elektrische und elektronische Altgeräte entsorgt oder beim Einkauf eines neuen, gleichwertigen Geräts dem Händler übergeben werden muss. Der Benutzer ist dafür verantwortlich, dass das Gerät am Ende seines Lebens den entsprechenden Sammelstellen übergeben wird, andernfalls können laut einschlägigem Abfallbeseitigungsgesetz Geldstrafen verhängt werden. Die differenzierte Sammlung von Altgeräten und deren Weiterverwertung, Behandlung und umweltverträgliche Beseitigung trägt dazu bei, die Schadstoffbelastungen von Umwelt und Gesundheit zu verringern und die Weiterverwendung der Baumaterialien zu fördern. Für nähere Informationen zu den verfügbaren Sammelverfahren wenden Sie sich bitte an die lokale Entsorgungsstelle oder an den Händler, der Ihnen das Gerät verkauft hat. Hersteller und Importeure üben ihre Verantwortung für die Weiterverwertung, Behandlung und umweltverträgliche Beseitigung direkt aus, oder indem sie an einem kollektiven Sammelverfahren teilnehmen.

DOPPEL

BRENNKRANZ

GAS

G30 / G31 28-30 / 37 218 - 85 42 3000 950

G20 20 - 286 115Y Reg. 3000 950

G30 / G31 28-30 / 37 127 - 65 31 1750 600

G20 20 - 167 97Z Reg. 1750 600

G30 / G31 28-30 / 37 73 - 50 27 1000 450

G20 20 - 95 72X Reg. 1000 450

G30 / G31 28-30 / 37 277 - 98 60 3800 2100

G20 20 - 362 135K Reg. 3800 2100

G30 / G31 28-30 / 37 255 93 60 3500 2100

G20 20 334 135 Reg. 3500 2100

BETRIEBS

DRUCK

mbar g/h L/h 1/100 mm 1/100 mm Max. Min.

LEISTUNG

DURCHEMS-

SER DÜSEN

DURCHEM

SER

UMLEITVENTIL

WÄRMELEISTUNG

(W)

ANLEITUNGEN FÜR DEN GEBRAUCHER

Alle Einbau-, Einstell- und Umstellvorgänge auf die verfügbare Gasart müssen von Fachpersonal nach den geltenden Vorschriften vorgenommen werden. Die spezifischen Anleitungen sind im Abschnitt dieses Handbuches enthalten, welcher dem Installationspersonal vorbehalten ist.

Gebrauch der Brenner

Die mit Siebdruck seitlich an den Bedienungsknöpfen angebrachten Symbole zeigen die Übereinstimmung zwischen Brenner und Knopf an.

Automatische Zündung ohne Sicherheitsventil

Gewünschten Bedienungsknopf entgegen dem Uhrzeigersinn auf die große Flamme drehen (Abb. 1) und Knopf drücken.

Automatische Zündung mit Sicherheitsventil

Gewünschten Bedienungsknopf entgegen dem Uhrzeigersinn auf die große Flamme drehen (Abb. 1) und Knopf drücken. Nach erfolgter Zündung muss der Bedienungsknopf noch 6 Sekunden lang gedrückt bleiben.

Gebrauch der Brenner

Um maximale Leistungen ohne Energieverschwendung zu erzielen, muss der Pfannendurchmesser der Leistung des Brenners angepasst sein (siehe nachstehende Tabelle). Die Flamme sollte möglichst nicht über den Pfannenrand hinaus reichen (Abb. 2). Die große Flamme wird zum Erhitzen von Flüssigkeiten verwendet, die kleine zum Aufwärmen oder Warmhalten von Speisen. Alle Betriebspositionen sind zwischen der großen und kleinen Flamme zu wählen und auf keinen Fall zwischen der großen Flamme und dem Ausschaltpunkt. Die Gaszufuhr wird durch Drehen des Bedienungsknopfes im Uhrzeigersinn auf die Nullanzeige unterbrochen. Bei Stromausfall können die Brenner mit Streichhölzern gezündet werden, indem man den Bedienungsknopf auf die große Flamme (Abb. 1) dreht und drückt.

Brenner Leistung

in W

Hilfsbrenner 1000 10 - 14 cm Mittlerer Brenner 1750 16 - 18 cm Schnellbrenner 3000 20 - 22 cm Dreifacher

Brennkranz Doppel

Brennkranz

Hinweise

- Stellen Sie immer sicher, dass die Bedienungsknöpfe auf Null stehen (siehe Abb. 1), wenn das Gerät nicht in Betrieb ist.

- Beim zufälligen Erlöschen der Flamme wird die Gaszufuhr nach einigen Sekunden durch das Sicherheitsventil automatisch unterbrochen. Um den Betrieb wieder herzustellen, wird der Bedienungsknopf wieder auf die große Flamme (Abb. 1) gedreht und gedrückt.

3800 24 - 26 cm

3500 24 - 26 cm

Ø Kochtopf

- Beim Kochen mit Fetten und Ölen Vorsicht walten lassen, weil sich diese entzünden könnten.

- Keine Sprays in der Nähe des betriebenen Geräts verwenden.

- Keine verformten oder unstabilen Pfannen auf die Brenner stellen, die kippen oder überlaufen könnten.

- Versichern Sie sich, dass die Handgriffe der Pfannen korrekt positioniert sind.

- Beim Zünden eines Brenners ist zu prüfen, dass die Flamme regelmäßig brennt; Flamme immer zurückbzw. abschalten, wenn man die Pfannen abnimmt.

REINIGUNG

Vor jedem Eingriff ist die elektrische Versorgung des Geräts auszuschalten. Keine Dampfreiniger zur Reinigung des Geräts verwenden.

Es empfiehlt sich, erst mit dem Eingriff zu beginnen, wenn das Gerät abgekühlt ist.

Emaillierte Teile

Die emaillierten Teile müssen mit einem Schwamm und Seifenwasser bzw. mit einem leichten Reinigungsmittel gereinigt werden. Verwenden Sie keine schleifenden oder korrosiven Produkte. Verhindern Sie, dass Substanzen wie Zitronensaft, Tomaten, Salzwasser, Essig, Kaffee oder Milch lange auf den emaillierten Flächen bleiben.

Teile aus Edelstahl

Kommt der Edelstahl langfristig mit kalkhaltigem Wasser oder aggressiven Spülmitteln in Berührung, können auf demselben Flecken zurückbleiben. Wir empfehlen, diese Teile mit Seifenwasser zu reinigen und mit einem weichen Tuch zu trocknen. Den Glanz erhalten Sie, wenn Sie diese Teile in regelmäßigen Zeitabständen mit spezifischen, im Handel erhältlichen chemischen Produkte behandeln.

Brenner und Topfroste

Diese Teile können zur Reinigung problemlos abgenommen werden. Die Brenner sind mit einem Schwamm und Seifenwasser bzw. mit einem leichten Reinigungsmittel zu reinigen, gut zu trocknen und wieder perfekt in ihren Sitzen einzurasten. Kontrollieren Sie, dass die Flammenkränze nicht verstopft sind. Kontrollieren Sie auch, dass die Sonde des Sicherheitsventils und die Einschaltelektrode immer sauber sind, um einen optimalen Betrieb zu gewährleisten.

Gashähne

Die Schmierung der Gashähne darf ausschließlich von Fachpersonal vorgenommen werden.

Bei Verhärtungen oder Betriebsstörungen der Gashähne wenden Sie sich bitte an den Kundendienst.

ANLEITUNGEN FÜR DEN INSTALLATEUR

ALLE NACHSTEHENDEN VORGÄNGE DÜRFEN NACH DEN GELTENDEN VORSCHRIFTEN

WICHTIGER HINWEIS!

AUSSCHLIESSLICH VON FACHPERSONAL VORGENOMMEN WERDEN. DIE HERSTELLERFIRMA

WEIST JEGLICHE VERANTWORTUNG FÜR SCHÄDEN AN PERSONEN, TIEREN ODER SACHEN

BEI NICHTBEACHTUNG DIESER ANWEISUNGEN VON SICH.

EINBAU Montage der Kochmulde

Das Gerät ist für den Einbau in hitzebeständige Untermöbel bestimmt. Die Möbelwände müssen einer Temperatur von mindestens 90° standhalten. Das Gerät entspricht dem Typ “Y“ und kann also nur mit einer Seite - rechts oder links -der Kochmulde installiert werden. Vermeiden Sie den Einbau des Geräts in der Nähe von brennbaren Materialien, wie Vorhängen, Küchentüchern, usw. Möbeloberfläche gemäß den in Abb. 3 angeführten Abmessungen ausschneiden. Dabei ist ein Mindestabstand von 50 mm vom Geräterand zu

Festmachen der Kochmulde

Alle Kochmulden sind mit einer Spezialdichtung ausgestattet. Mitgeliefert werden zudem eine Reihe von Haken für die Befestigung der Kochmulde. Zur Installation wie folgt vorgehen:

- Topfroste und Brenner abnehmen.

- Gerät umdrehen und die Dichtung S längs dem Außenrand auslegen (Abb. 5).

- Kochmulde in den Ausschnitt im Möbel einsetzen, korrekt positionieren und mit den Schrauben V der Feststellhaken G blockieren (Abb.6).

den umliegenden Wänden einzuhalten.

Einbaulokal

MODELL L (mm) P (mm)

60 - 75 560 480

Das eventuelle Vorhandensein eines Hängeschrankes über der Kochfläche setzt einen Mindestabstand von 760 mm voraus. Das Gerät muss vom darunter liegenden Möbel durch eine Trennung isoliert werden, bei welcher ein Depressionsraum von mindestens 10 mm vorzusehen ist (Abb.4). Beim Einbau in ein Untermöbel mit Backofen ist darauf zu achten, dass die entsprechenden Vorsichtsmassnahmen getroffen werden, damit die Installation den im jeweiligen Land geltenden Unfall verhütenden Bestimmungen entspricht. Es ist ferner darauf zu achten, dass das Stromkabel und das Versorgungsrohr so positioniert sind, dass sie nicht mit den heißen Teilen der Ummantelung des Backofens in Berührung kommen. Im Falle der Installation über einem Einbauofen ohne verstärkte Kühlventilation müssen zur entsprechenden Belüftung Öffnungen vorgesehen werden, die mit einem Zustrom von unten von mindestens

200 cm

und einem Auslass vom oberen Teil von

mindestens 60 cm2 sicherstellen.

Dieses Gerät verfügt über keine Auslassvorrichtung der Verbrennungsprodukte. Daher müssen die entstehenden Abgase durch eine Abzugshaube oder einen Elektroentlüfter ins Freie abgeleitet werden, die immer dann in Betrieb genommen werden, wenn man das Gerät verwendet. Das Installationslokal muss über einen natürlichen Luftzufluss zur regelmäßigen Gasverbrennung und Entlüftung des Lokals verfügen. Das erforderliche Luftvolumen darf nicht unter 20 m

liegen. Der Luftzufluss muss durch permanente Öffnungen in den Wänden des Lokals gewährleistet werden, die ins Freie führen. Die Entlüftung kann auch von einem Nebenlokal kommen. In diesem Fall sind die geltenden Vorschriften zu berücksichtigen. Die Öffnungen müssen einen Mindestschnitt von

aufweisen.

200cm

Gasanschluss

Versichern Sie sich, dass das Gerät für die verfügbare Gasart vorbereitet ist – siehe Schild unter dem Gerät. Die eventuelle Anpassung an andere Gasarten ist gemäß den Anleitungen des Absatzes „Gasumstellung und Einstellungen“ vorzunehmen. Das Gerät ist durch steife Metallrohre oder flexible Stahlrohre mit durchgehenden Wänden gemäß den geltenden Vorschriften an die Gasanlage

ANLEITUNGEN FÜR DEN INSTALLATEUR

anzuschließen. Bei einigen Modellen werden zwei Rohrverbindungen mitgeliefert: eine zylindrische A und eine konische B (Abb. 7). Wählen Sie die geeignete Rohrverbindung je nach Installationsland. Die Verbindung darf zu keinen Gasrampenbeanspruchungen führen.

Nach erfolgtem Anschluss ist die Dichtheit der Anschlüsse mit einer Seifenlösung zu prüfen.

Elektrischer Anschluss

Der Stromanschluss ist von Fachpersonal nach den geltenden Vorschriften vorzunehmen. Die Spannung der Stromanlage muss mit der Angabe auf dem Schild unter dem Gerät übereinstimmen. Sicherstellen, dass die Stromanlage gemäß den gesetzlichen Vorschriften und Verordnungen mit einer effizienten Erdungsanlage ausgestattet ist.

Die Erdung ist bindend vorgeschrieben.

Wenn das Gerät ohne Stecker geliefert wird, ist ein Standardstecker am Speisekabel anzubringen. Zum Direktanschluss an das Stromnetz ist es erforderlich, dass ein Schalter vorgesehen ist, der die völlige Trennung von Stromnetz sicherstellt, mit einer Kantaktöffnungsweite die der Überspannungskategorie III entspricht und den örtlichen Installationsvorschriften entsprechend angebracht wird.

GASUMSTELLUNGEN UND EINSTELLUNGEN

dass die Flamme auch bei einer schnellen Bewegung von der großen auf die kleine Flamme eingeschaltet bleiben muss. Sollte dies nicht der Fall sein, muss die kleine Flamme wie folgt eingestellt werden:

- Brenner einschalten.

- Den Hahn auf die kleine Flamme drehen.

- Bedienungsknopf vom Stab des Hahnes abziehen.

- Schlitzschraubenzieher in die Öffnung F des Hahnes einführen (Abb.9) und das Umleitventil solange drehen, bis eine korrekte Einstellung der kleinen Flamme erzielt ist.

Für die Brenner mit Gas G30-Betrieb muss die Umleitschraube ganz zugeschraubt werden.

WARTUNG

Austausch des Speisekabels

Bei Austausch des Speisekabels muss ein Normkabel des Typs H05VV-F oder H05RR-F mit einem Schnitt von 3 x 0,75 mm werden. Der Anschluss an das Klemmenbrett wird gemäß Abb. 10-10A vorgenommen:

Braunes Kabel L (Phase)

Blaues Kabel N (Nullleiter)

Gelb-grünes

Kabel (Erde)

verwendet

Austausch der Düsen

Wenn das Gerät für eine andere als der verfügbaren Gasart vorbereitet ist, müssen die Düsen der Brenner ersetzt werden. Die Wahl der auszutauschenden Düsen ist aus der nachstehenden Tabelle der “Technischen Daten“ ersichtlich. Vorgehensweise:

- Topfroste und Brenner abnehmen.

- Mit einem geraden Schlüssel L die Düse U aufdrehen (Abb. 8) und durch die entsprechende Düse ersetzen.

- Düse fest zudrehen.

Einstellung der Brenner

Die Einstellung der kleinen Flamme muss immer korrekt vorgenommen werden. Das bedeutet,

Die Herstellerfirma übernimmt keine Haftung für allfällige, in diesen Anleitungen enthaltene Ungenauigkeiten, die auf Druck- oder Übertragungsfehler zurückgehen. Sie behält sich das Recht vor, an den eigenen Produkten in jedem Moment alle erforderlichen Änderungen vorzunehmen, vorausgesetzt dass dadurch die grundlegenden Betriebs- und Sicherheitsmerkmale des Produkts nicht beeinträchtigt werden.

Le invitamos a leer este manual de instrucciones antes de instalar y utilizar el aparato.

Es muy importante que este manual esté siempre junto al aparato para cualquier consulta futura.

En caso de que se venda o ceda el aparato a otra persona, es necesario asegurarse de que junto

a él se entregue también el manual para que el nuevo usuario pueda entrar en conocimiento de su

funcionamiento y de las advertencias correspondientes.

Este aparato es de clase 3 y está concebido para un empleo de tipo no profesional por parte de

Este aparato cumple las siguientes directivas: EEC 2009/142/CE (Gas) EEC 2004/108/CE (Compatibilidad electromagnética) EEC 2006/95/CE (Baja tensión) EEC 89/109 (Contacto con alimentos)

- La instalación tiene que ser realizada por personal competente y cualificado según las normas vigentes.

- Este aparato no puede ser utilizado por personas (incluidos los niños) con reducidas capacidades psíquicas o motoras, o que carezcan de experiencia y conocimiento, a menos que sean supervisados o instruidos para utilizar el aparato por parte de una persona responsable de su seguridad.

- Los niños deben ser vigilados para evitar que jueguen con el aparato.

- Vigile a los niños durante todo el funcionamiento del aparato, teniendo cuidado de que no se acerquen ni toquen las superficies que no se hayan enfriado completamente.

- Antes de alimentar el aparato, controle que esté regulado correctamente para el tipo de gas a disposición (vea el párrafo “instalación”).

- Antes del mantenimiento o de la limpieza, desconecte eléctricamente el aparato y déjelo enfriar.

- Asegúrese de que alrededor del aparato a gas circule el aire. Una ventilación escasa produce una carencia de oxígeno.

- En caso de utilización intensa o por largo tiempo del aparato, puede necesitarse una aireación suplementaria, como por ejemplo la apertura de una ventana o el aumento de la potencia de aspiración mecánica, si existe.

- Los productos de la combustión se tienen que descargar al exterior mediante una campana aspirante o un electroventilador (vea el párrafo “instalación”).

- Para cualquier intervención o modificación, diríjase a un Centro de Asistencia Técnica autorizado y exija piezas de recambio originales.

ADVERTENCIAS GENERALES

particulares en sus viviendas.

ATENCIÓN:

La etiqueta del producto, con el número de serie, está pegada debajo de la encimera.

El fabricante rechaza cualquier responsabilidad ante los posibles daños ocasionados a cosas o personas por la instalación incorrecta o el uso inapropiado, incorrecto o irrazonable del aparato.

+ 53 hidden pages
