Page 1
Digitaler Terrestrischer Receiver
Premium T10
Bedienungsanleitung
Version: 05.02.2008
Page 2
Page 3
Vorwort
Vorwort
Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank, dass Sie sich für den digitalen terrestrischen Receiver
Arcom Premium T10 entschieden haben.
Lesen Sie die Bedienungsanleitung des Arcom Premium T10 sorgfältig durch,
bevor sie diesen Receiver in Betrieb nehmen.
Diese Bedienungsanleitung hilft Ihnen beim
• bestimmungsgemäßen,
• sicheren und
• vorteilhaften
Gebrauch des digitalen terrestrischen Receivers Arcom Premium T10.
Jede Person, die diesen Receiver
• montiert,
• anschließt,
• bedient,
• reinigt oder
• entsorgt,
muss den vollständigen Inhalt dieser Bedienungsanleitung zur Kenntnis
genommen haben.
Bitte bewahren Sie diese Bedienungsanleitung immer in der Nähe des
Receivers auf.
Wir wünschen Ihnen nun viel Freude mit Ihrem Premium T10.
Premium T10 DE 3
Page 4
Inhaltsverzeichnis
Inhaltsverzeichnis
Vorwort............................................................................................................. 3
Inhaltsverzeichnis ........................................................................................... 4
Sicherheitshinweise........................................................................................ 6
Der elektrische Anschluss................................................................................. 6
Der richtige Standort ......................................................................................... 7
Der richtige Umgang mit Batterien.................................................................... 7
Bestimmungsgemäße Verwendung .............................................................. 8
Lieferumfang.................................................................................................... 8
Geräteübersicht............................................................................................... 9
Rückseite........................................................................................................... 9
Fernbedienung .............................................................................................. 10
Tastenbelegung der Fernbedienung............................................................... 10
Batterien in die Fernbedienung einlegen ........................................................ 12
Wechseln der Batterien................................................................................... 12
Receiver anschließen ................................................................................... 13
Anschluss an die Hausantenne....................................................................... 13
TV-Gerät anschließen ..................................................................................... 14
Videorekorder / DVD-Rekorder anschließen .................................................. 15
Dolby-Digital-Gerät anschließen ..................................................................... 15
Receiver in Betrieb nehmen......................................................................... 16
Einschalten des Receivers.............................................................................. 16
Hauptmenü..................................................................................................... 17
PIN eingeben................................................................................................... 17

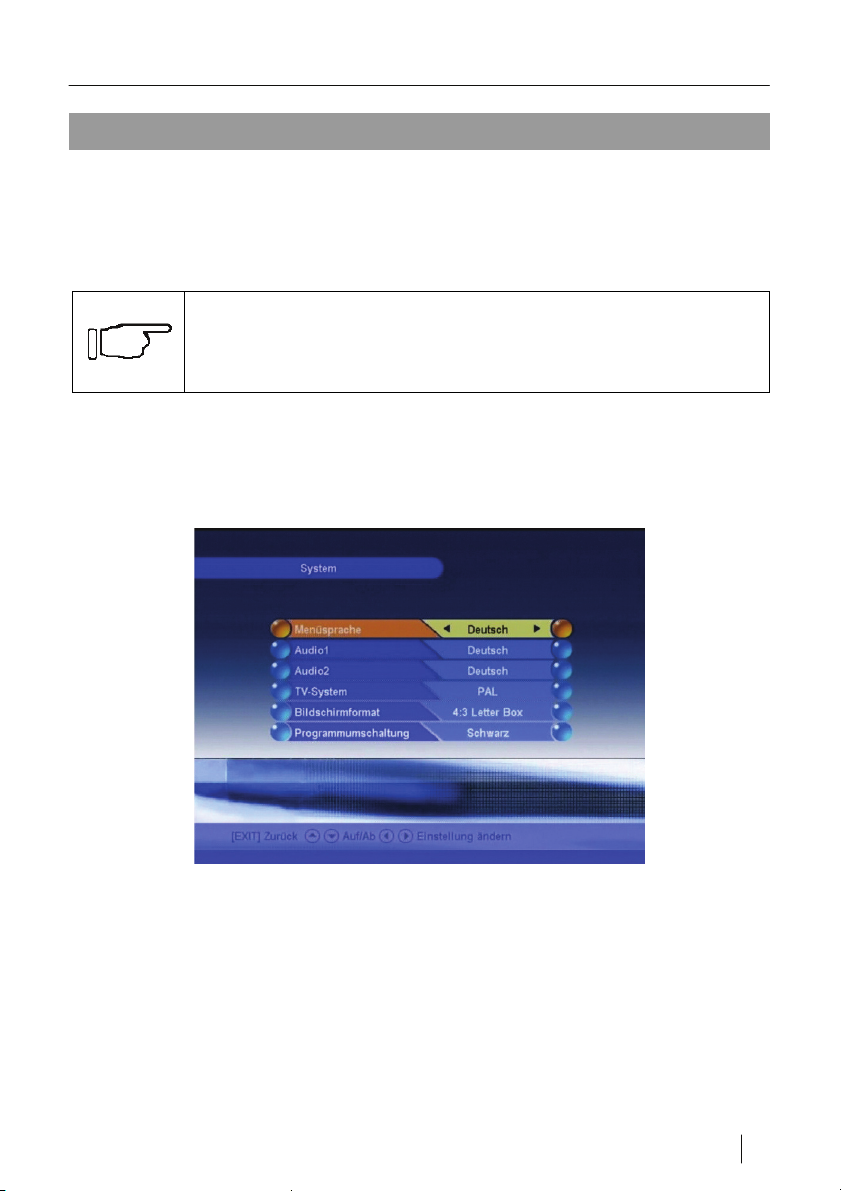

Systemmenü ................................................................................................... 17

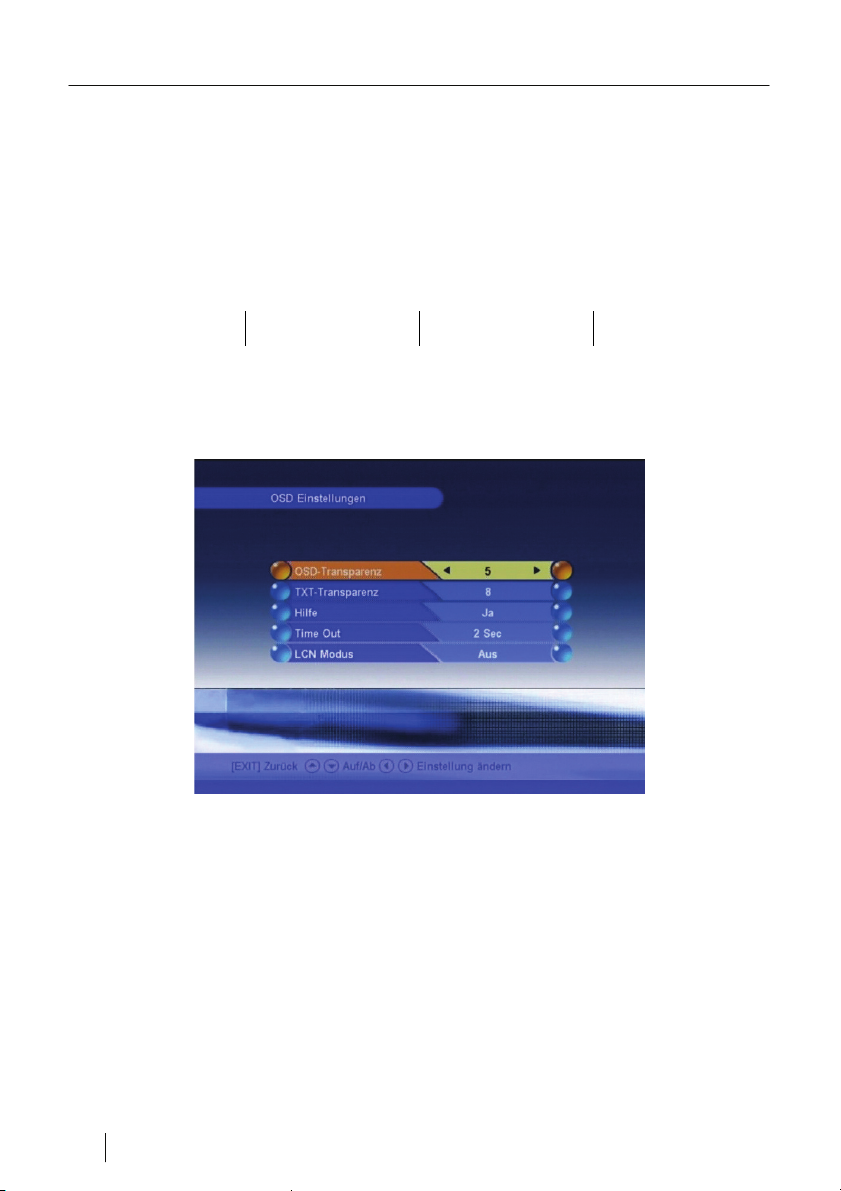

OSD Einstellungen.......................................................................................... 20
Kindersicherung .............................................................................................. 22
Installationsassistent ....................................................................................... 23
Systeminformationen ...................................................................................... 24

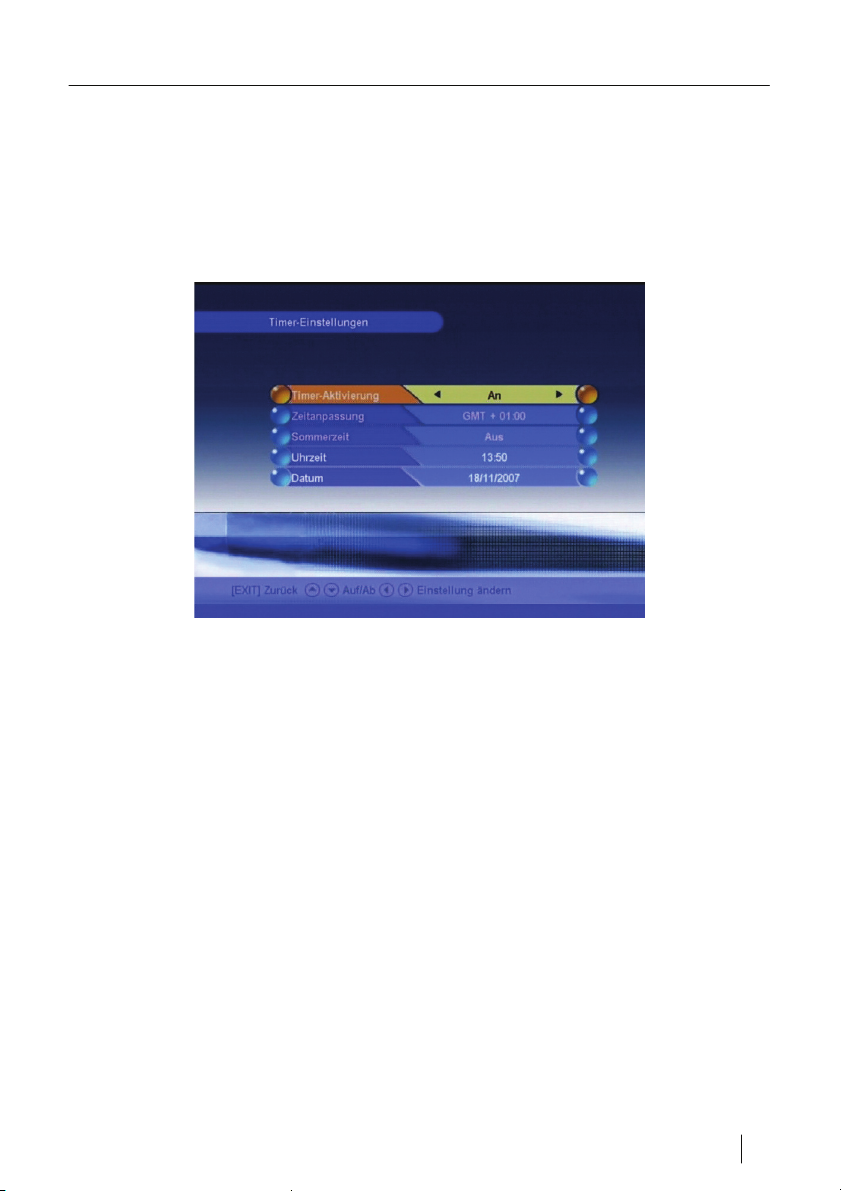

Timer-Einstellungen ........................................................................................ 25
4 DE Premium T10
Page 5
Inhaltsverzeichnis
Timer ............................................................................................................... 26
Automatischer Suchlauf .................................................................................. 27
Manueller Suchlauf ......................................................................................... 27
Werkseinstellung............................................................................................. 28
Spiele .............................................................................................................. 28
Bedienung über die Fernbedienung ........................................................... 29
Receiver ein- und ausschalten........................................................................ 29
Lautstärke ändern ........................................................................................... 29
Programme umschalten .................................................................................. 29
Programmliste aufrufen................................................................................... 29
Videotext ......................................................................................................... 30
Elektronische Programmzeitschrift.................................................................. 31
Favoriten-Liste ................................................................................................ 31
Zoom-Funktion ................................................................................................ 31
Programm-Informationen ................................................................................ 31
Mosaik ............................................................................................................. 32
Pause-Funktion ............................................................................................... 32
Audio-Einstellungen ........................................................................................ 32
Ton abschalten................................................................................................ 32
Videoeinstellungen.......................................................................................... 32
Sleep-Timer..................................................................................................... 33
Programme finden........................................................................................... 33
Reinigen ......................................................................................................... 34
Außerbetriebnahme des Receivers............................................................. 34
Störungsbehebung ....................................................................................... 35
Entsorgung .................................................................................................... 36
Technische Daten ......................................................................................... 37
Vertrieb........................................................................................................... 39
Garantie.......................................................................................................... 39
Konformitätserklärung ................................................................................. 39
Premium T10 DE 5
Page 6
Sicherheitshinweise
Sicherheitshinweise
Achtung!
Lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie
den Receiver in Betrieb nehmen.
Beachten Sie alle Warnungen und Hinweise auf dem Gerät
und in dieser Bedienungsanleitung.
Der elektrische Anschluss
• Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden,
setzen Sie den Receiver weder Regen noch sonstiger Feuchtigkeit aus.
• Öffnen Sie niemals das Gehäuse. Andernfalls besteht Lebensgefahr durch
einen Stromschlag. Der Hersteller haftet nicht für Unfälle des Anwenders
am geöffneten Gerät.
• Schließen Sie den Receiver nur an eine fachgerecht installierte NetzSteckdose von 110 - 240 V~, 50/60 Hz an.
• Netzstecker und Netzschalter müssen frei zugänglich sein, damit Sie den
Receiver im Notfall einfach und schnell vom Stromnetz trennen können.
• Ziehen Sie den Netzstecker bei Gewitter aus der Steckdose und wenn Sie
das Gerät über einen längeren Zeitraum nicht benutzen. Ziehen Sie nur
am Netzstecker und nicht am Netzkabel.
• Setzen Sie den Receiver niemals Tropf- oder Spritzwasser aus. Stellen
Sie keine mit Flüssigkeiten gefüllten Gegenstände, wie z. B. Vasen, auf
oder über den Receiver. Andernfalls besteht Lebensgefahr durch einen
Stromschlag.
• Sollten Fremdkörper oder Flüssigkeit in den Receiver gelangen, ziehen
Sie sofort den Netzstecker aus der Steckdose. Lassen Sie das Gerät von
qualifiziertem Fachpersonal überprüfen, bevor Sie es wieder in Betrieb
nehmen. Andernfalls besteht Lebensgefahr durch einen Stromschlag.
• Die Gesamt-Stromaufnahme am Antennen-Anschluss "ANTENNA" des
Receivers darf 75 mA nicht überschreiten.
• Knicken oder quetschen Sie das Netzkabel nicht.
• Berühren Sie das Netzkabel nicht mit feuchten Händen. Es besteht sonst
die Gefahr eines Stromschlags.
6 DE Premium T10
Page 7
Sicherheitshinweise
• Wenn das Netzkabel beschädigt ist, müssen Sie den Receiver von
Fachpersonal reparieren lassen, bevor Sie ihn erneut verwenden. Es
besteht sonst die Gefahr eines Stromschlags.
• Lassen Sie Kinder niemals unbeaufsichtigt den Receiver benutzen oder
mit der Antennen-Anlage spielen. Achten Sie darauf, dass Kinder keine
Gegenstände in die Lüftungsschlitze stecken. Es besteht Lebensgefahr
durch Stromschlag.
• Überlassen Sie Wartungsarbeiten stets qualifiziertem Fachpersonal.
Andernfalls gefährden Sie sich und andere.
• Trennen Sie bei Betriebsstörungen den Receiver sofort von der
Stromquelle.
Der richtige Standort
• Stellen Sie den Receiver auf eine feste, ebene Unterlage.
• Stellen Sie den Receiver nicht in die Nähe von Wärmequellen wie z. B.
Heizkörpern oder offenem Feuer und nicht in die Nähe von Geräten mit
starken Magnetfeldern wie z. B. Lautsprechern.
• Stellen Sie keine Gegenstände mit offenen Flammen wie z. B. Kerzen auf
oder neben den Receiver.
• Vermeiden Sie direkte Sonneneinstrahlungen und Orte mit
außergewöhnlich viel Staub oder hoher Luftfeuchtigkeit. Betreiben Sie das
Gerät nur in gemäßigtem Klima.
• Decken Sie niemals die Lüftungsschlitze ab. Legen Sie keine Decken,
Zeitungen oder Ähnliches auf oder unter das Gerät.
• Sorgen Sie für ausreichende Belüftung, indem Sie einen Abstand von
mindestens 5 cm um das Gerät herum frei lassen.
• Stellen Sie keine schweren Gegenstände auf den Receiver.
• Wenn Sie den Receiver von einer kalten in eine warme Umgebung
bringen, kann sich im Inneren des Gerätes Feuchtigkeit niederschlagen.
Warten Sie dann etwa drei Stunden, bevor Sie ihn in Betrieb nehmen.
• Verlegen Sie das Netzkabel und das Antennenkabel so, dass niemand
darauf treten oder darüber stolpern kann.
Der richtige Umgang mit Batterien
• Batterien können Giftstoffe enthalten, die die Umwelt schädigen.
• Batterien dürfen nicht in die Hände von Kindern gelangen.
• Auslaufende Batterien können Schäden an der Fernbedienung
verursachen.
Premium T10 DE 7
Page 8
Bestimmungsgemäße Verwendung
Ö Entsorgen Sie die Batterien deshalb unbedingt entsprechend der
geltenden gesetzlichen Bestimmungen. Werfen Sie die Batterien niemals
in den normalen Hausmüll (siehe auch Kapitel Entsorgung auf Seite 36).
Bestimmungsgemäße Verwendung
Der digitale terrestrische Receiver Arcom Premium T10 dient dem Empfang
von digitalen terrestrischen Programmen im privaten Bereich. Er ist
ausschließlich für diesen Zweck bestimmt und darf nur dafür verwendet
werden. Beachten Sie alle Informationen in dieser Bedienungsanleitung,
insbesondere die Sicherheitshinweise auf Seite 6. Jede andere Verwendung
gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu
Personenschäden führen.
Es wird keine Haftung für Schäden übernommen, die durch einen nicht
bestimmungsgemäßen Gebrauch entstehen.
Lieferumfang
Überprüfen Sie, ob der Lieferumfang vollständig ist. Die Lieferung umfasst
• den digitalen terrestrischen Receiver Arcom Premium T10,
• dessen Fernbedienung,
• 2 Batterien (Typ AAA) für die Fernbedienung,
• eine Bedienungsanleitung.
Sollte der Lieferumfang unvollständig sein, wenden Sie sich an Ihren
Fachhändler oder an
Arcom GmbH
Handelsweg 12
2542 Kottingbrunn
Austria
Service Hotline: 00 43 2252 72152
E-Mail: [email protected]
8 DE Premium T10
Page 9
Geräteübersicht
Geräteübersicht
Rückseite
Abbildung 1: Anschlüsse an der Rückseite des Receivers
Nr. Bezeichnung Beschreibung
1 TV SCART-Anschluss TV-Gerät
2 VCR SCART-Anschluss Videogerät
3 AUDIO-R Analoger Audio-Anschluss rechts
4 AUDIO-L Analoger Audio Anschluss links
5 DIGITAL AUDIO Digitaler Audio Anschluss koaxial
6 SPDIF Digitaler Audio Anschluss optisch
7 POWER Netzschalter
8 110 - 240 V~, 50/60 Hz Netzanschluss
9 ANT IN Modulator-Eingang
10 Y Komponentenvideosignal Helligkeit
11 TV/VCR Modulator-Ausgang
12 Pb Komponentenvideosignal Farbdifferenz
13 Pr Komponentenvideosignal Farbdifferenz
14 RS232 Serielle Schnittstelle
15 S-VHS Videoausgang
16 LOOP OUT Antennen-Ausgang
17 ANTENNA Antennen-Eingang
Premium T10 DE 9
Page 10
Fernbedienung
Fernbedienung
Tastenbelegung der Fernbedienung
Nr. Symbol Erklärung
1
2
10 DE Premium T10
Zifferntasten
(0~9)
Wechsel zwischen Standby- und Betriebsmodus.
Programm direkt eingeben, Zifferneingabe
Page 11
Fernbedienung
Nr. Symbol Erklärung
3 RECALL Wechsel auf das zuvor gewählte Programm
4 EPG
5 MENU Menü aufrufen, Grundeinstellungen vornehmen
6 CH ▲ – Programmwahl in aufsteigender Reihenfolge
7 VOL ◄ – Lautstärke reduzieren
8 OK – Menü oder Menüpunkt bestätigen
9 CH ▼ – Programmwahl in absteigender Reihenfolge
10 M-P Multi Picture
11 UP Blättert eine Seite aufwärts
12 Down Im Menü seitenweise nach unten blättern
13 AUDIO (rot) Ändern des Audio-Modus
14 ZOOM (grün) Vergrößern eines Bildausschnitts
15 F1 Funktionstaste für Videoeinstellungen
16 F2 Funktionstaste für Sleep-Timer
17 F4 Funktionstaste für Kanalliste
18 F5 Funktionstaste
19 F3 Funktionstaste für Suchfunktion
20 PAUSE (gelb) Einfrieren des TV-Bildes
21 INFO (blau)
22 TXT
23 SUBTL Aktiviert Untertitel (sofern vorhanden)
24 VOL ► – Lautstärke anheben
25 EXIT Menü oder Menüpunkt verlassen
26 FAV Favoritenliste aufrufen (sofern angelegt)
27 TV/RADIO Wechsel zwischen TV und Radio-Modus
28 MUTE Stummschaltung
Anzeige von Informationen zu aktuellen und
zukünftigen Programmen
– Cursor-Bewegung aufwärts
– Menüoption nach links
– Senderliste anzeigen
– Cursor-Bewegung abwärts
Anzeige von Informationen zum aktuellen
Programm
Aufruf von Videotextinformationen (sofern vom
Programmanbieter unterstützt)
– Menüoption nach rechts
Premium T10 DE 11
Page 12
Fernbedienung
Batterien in die Fernbedienung einlegen
Abbildung 2: Einlegen der Batterien in die Fernbedienung
Das Batteriefach befindet sich auf der Rückseite der Fernbedienung.
Ö Nehmen Sie den Deckel des Batteriefachs ab und legen Sie zwei
Batterien vom Typ AAA in das Batteriefach ein. Achten Sie beim Einlegen
der Batterien auf deren richtige Polung.
Ö Schließen Sie anschließend das Batteriefach mit dem Batteriefachdeckel.
Wechseln der Batterien
Achtung!
Herkömmliche Batterien dürfen auf keinen Fall aufgeladen,
zerlegt oder ins Feuer geworfen werden.
Werfen Sie Batterien keinesfalls in den normalen Hausmüll.
Geben Sie verbrauchte Batterien bei einer Sammelstelle ab.
Ö Wechseln Sie die Batterien, wenn die Reichweite der Fernbedienung
abnimmt oder der Receiver nicht mehr auf alle Befehle reagiert.
Hinweis!
Tauschen Sie bei einem Batteriewechsel immer alle Batterien
aus.
Um eine Beschädigung der Fernbedienung durch auslaufende
Batterien zu vermeiden, sollten die Batterien aus dem
Batteriefach entfernt werden, wenn die Fernbedienung für
längere Zeit nicht benutzt wird.
12 DE Premium T10
Page 13
Receiver anschließen
Receiver anschließen
Achtung!
Verbinden Sie den Receiver zuerst mit der Antennen-Anlage
oder der Zimmerantenne und allen anderen Geräten, bevor
Sie den Netzstecker in die Steckdose stecken. Andernfalls
kann der Receiver beschädigt werden.

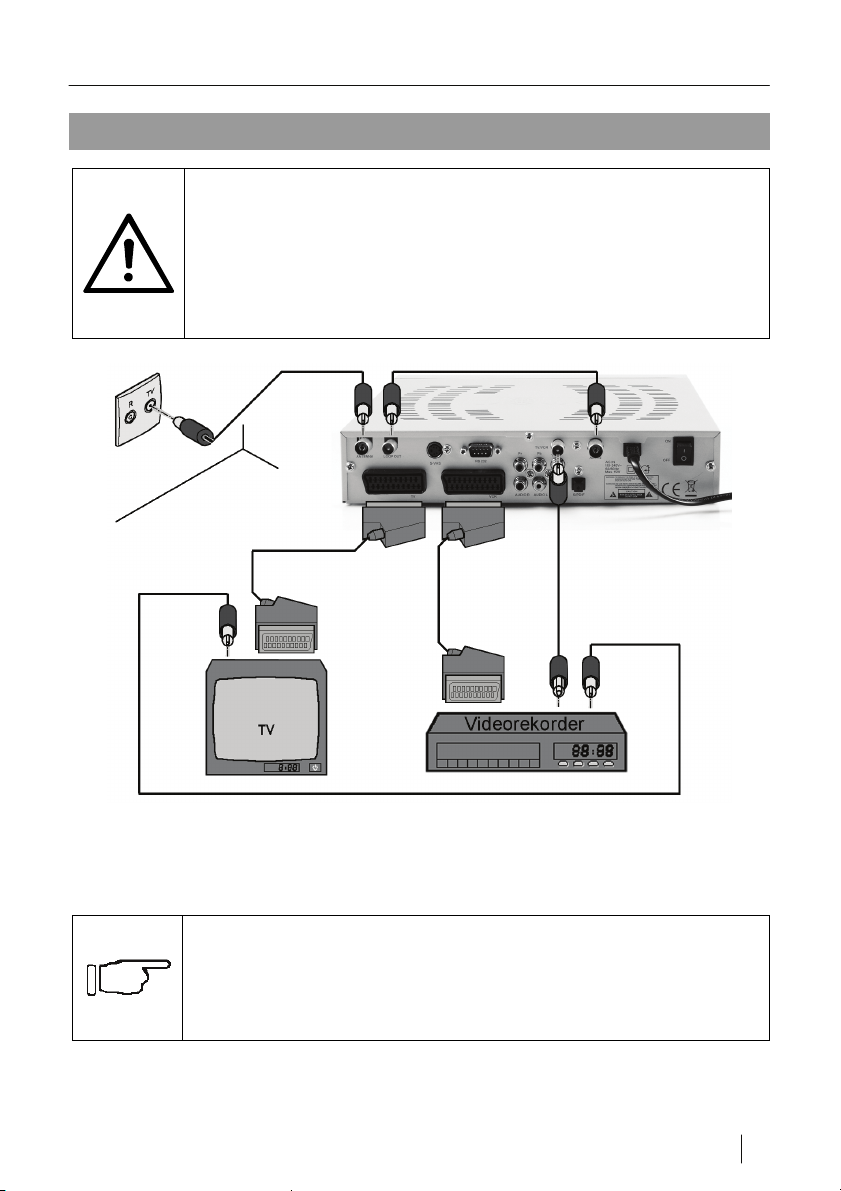

Abbildung 3: Anschluss-Schema mit Antennen- und Scart-Kabeln
Anschluss an die Hausantenne
Hinweis!
Antennen-Kabel sind nicht im Lieferumfang enthalten.
Entsprechende Kabel erhalten Sie im Fachhandel.
Ö Verbinden Sie Antennendose oder eine Zimmerantenne und die Buchse
ANTENNA am Receiver mit einem Antennen-Kabel.
Premium T10 DE 13
Page 14
Receiver anschließen
TV-Gerät anschließen
Hinweis!
Antennenkabel, Scart-Kabel und Audio/Video-Verbindungskabel sind nicht im Lieferumfang des Receivers enthalten.
Entsprechende Kabel erhalten Sie im Fachhandel.
Verbindung über Scartkabel
Ö Schließen Sie Ihr Fernsehgerät mit einem Scart-Kabel an die TV-Scart-
Buchse des Receivers an.
Verbindung über Audio/Video-Verbindungskabel
Hinweis!
Ihr TV-Gerät muss über Eingänge für die KomponentenSignale YPbPr verfügen.
Sie können Ihr TV-Gerät mit einem Audio/Video-Verbindungskabel an den
Receiver anschließen.
Ö Stecken Sie die Cinch-Stecker für die Video-Signale YPbPr in die
entsprechend beschrifteten Cinch-Buchsen am Receiver.
Ö Stecken Sie den Cinch-Stecker für das Audio-Signal Links in die weiße
Cinch-Buchse mit der Bezeichnung AUDIO-L.
Ö Stecken Sie den Cinch-Stecker für das Audio-Signal Rechts in die rote
Cinch-Buchse mit der Bezeichnung AUDIO-R.
Ö Wie Sie das Audio/Video-Verbindungskabel an Ihr TV-Gerät anschließen,
entnehmen Sie der Anleitung des TV-Gerätes.
Verbindung über Antennenkabel
Ö Verbinden Sie Antennendose oder eine Zimmerantenne und die Buchse
ANTENNA am Receiver mit einem Antennen-Kabel.
Ö Über die TV/VCR-Buchse des Modulators können Sie den Receiver über
ein Antennenkabel mit dem Antenneneingang Ihres Fernsehgerätes
verbinden.
Ö Damit das Fernsehgerät weiterhin Sender über die Hausantenne
empfangen kann, ist die ANT IN-Buchse des Receivers über ein weiteres
Antennenkabel mit der LOOP OUT-Buchse des Receivers zu verbinden.
14 DE Premium T10
Page 15
Receiver anschließen
Videorekorder / DVD-Rekorder anschließen
Hinweis!
Antennenkabel, Scart-Kabel und Audio/Video-Verbindungskabel sind nicht im Lieferumfang des Receivers enthalten.
Entsprechende Kabel erhalten Sie im Fachhandel.
Verbindung über Scartkabel
Ö Schließen Sie Ihren Video- oder DVD-Rekorder mit einem Scart-Kabel an
die VCR-Scart-Buchse des Receivers an.
Verbindung über Antennenkabel
Über den Modulator können Sie Ihren Video- oder DVD-Rekorder mit einem
Antennenkabel an den Receiver anschließen.
Ö Schließen Sie den Videorekorder wie in Abbildung 3 zu sehen an.
Dolby-Digital-Gerät anschließen
Hinweis!
Ein koaxiales oder optisches Digital-Audiokabel ist nicht im
Lieferumfang des Receivers enthalten. Ein entsprechendes
Kabel erhalten Sie im Fachhandel.
Wenn Sie über ein Dolby-Digital-Gerät zur Wiedergabe von Dolby-Digital-Ton
(AC3-Ton) verfügen, können Sie es über ein koaxiales oder optisches DigitalAudiokabel mit dem Receiver verbinden.
Optischer Anschluss
Ö Ziehen Sie die Schutzkappe aus der SPDIF
Ö Schließen Sie das optische Kabel an die -Buchse des Receivers
an.
Ö Wie Sie das Kabel an das Dolby-Digital-Gerät anschließen, entnehmen
Sie der Anleitung dieses Gerätes.
-Buchse am Receiver.
SPDIF
Koaxialer Anschluss
Ö Schließen Sie das koaxiale Kabel an die DIGITAL AUDIO-Buchse des
Receivers an.
Ö Wie Sie das Kabel an das Dolby-Digital-Gerät anschließen, entnehmen
Sie der Anleitung dieses Gerätes.
Premium T10 DE 15
Page 16
Receiver in Betrieb nehmen
Receiver in Betrieb nehmen
Einschalten des Receivers
Achtung!
Kontrollieren Sie den ordnungsgemäßen Anschluss aller
Geräte und der Antenne, bevor Sie den Receiver mit dem
Stromnetz verbinden.
Ö Nachdem Sie alle Geräte miteinander verbunden haben, stecken Sie den
Netzstecker des Receivers und die Netzstecker der angeschlossenen
Geräte in die Netz-Steckdosen.
Ö Schalten Sie die angeschlossenen Geräte ein.
Ö Schalten Sie den Receiver am Netzschalter auf der Rückseite ein. Das
Gerät befindet sich im Standby-Modus.
Ö Schalten Sie den Receiver mit der
Ö Wenn Sie den Receiver über Scart- oder Audio/Video-Verbindungskabel
angeschlossen haben, schalten Sie den entsprechenden AV-Kanal am
Fernsehgerät ein. Details entnehmen Sie der Anleitung des
Fernsehgerätes.
Ö Wenn Sie den Receiver über ein Antennenkabel an das Fernsehgerät
angeschlossen haben, wählen Sie einen freien Programmplatz am
Fernsehgerät und starten Sie dessen Sendersuchlauf. Details entnehmen
Sie der Bedienungsanleitung Ihres Fernsehgerätes.
-Taste an der Fernbedienung ein.
Hinweis!
Der Ausgangskanal des Modulators ist am Receiver werksseitig
auf eingestellt. Kanal 38
Der Receiver wird mit voreingestellten TV- und Radio-Programmen
ausgeliefert und kann direkt benutzt werden. Wenn Sie feststellen möchten,
ob es neue Programme gibt, aktivieren Sie den Programm-Suchlauf.
16 DE Premium T10
Page 17
Hauptmenü
Hauptmenü
PIN eingeben
Um einige Einstellungen vor unberechtigtem Zugriff und Änderungen zu
schützen, sind diese nur nach einer PIN-Eingabe zugänglich. Beim Aufruf
entsprechender Menüpunkte müssen sie eine PIN eingeben.
Hinweis!
Im Lieferzustand ist als PIN 0000 voreingestellt.
Sie können die PIN jederzeit ändern (siehe Kapitel Kindersicherung auf
Seite 22).
Systemmenü
Abbildung 4: Systemeinstellungen
Ö Drücken Sie die MENU-Taste.
Ö Wählen Sie mit der CH ▼- oder CH ▲-Taste den Menüpunkt
Systemmenü aus.
Ö Bestätigen Sie Ihre Auswahl mit der OK-Taste.
Ö Geben Sie ggf. die PIN ein (siehe Kapitel PIN eingeben auf dieser Seite).
Premium T10 DE 17
Page 18
Hauptmenü
Menüsprache
Ö Um die Menüsprache des Receivers zu verändern, gehen Sie in das Menü
Systemmenü wie auf Seite 17 beschrieben.
Ö Wählen Sie mit den Tasten CH ▼
aus.
Ö Wählen Sie mit den Tasten VOL ◄
und CH ▲
und VOL ►
den Punkt Menüsprache
Ihre Menüsprache aus.
Sprache der Audiokanäle ändern
Ö Um die Sprache der Audiokanäle zu verändern, gehen Sie in das Menü
Systemmenü wie auf Seite 17 beschrieben.
Ö Wählen Sie mit den Tasten und die Menüpunkte Audio 1
und Audio 2 aus.
Ö Wählen Sie mit den Tasten und Ihre Audiosprache aus.
CH ▼
VOL ◄
CH ▲
VOL ►
TV-System
Ö Um die Farbfernsehnorm zu verändern, gehen Sie in das Menü
Systemmenü wie auf Seite 17 beschrieben.
Ö Wählen Sie mit den Tasten und den Punkt TV-System aus.
Ö Wählen Sie mit den Tasten und Ihr TV-System aus.
Zur Auswahl stehen die Fernsehnormen:
AUTO PAL NTSC SECAM
CH ▼
VOL ◄
CH ▲
VOL ►
Ö Wenn sie nicht wissen, in welcher Farbfernsehnorm TV-Signale
übertragen werden, wählen Sie die Einstellung Auto.
Bildschirmformat
Ö Um das Bildschirmformat an das Fernsehgerät anzupassen, gehen Sie in
das Menü Systemmenü wie auf Seite 17 beschrieben.
Ö Wählen Sie mit den Tasten CH ▼ und CH ▲ den Punkt
Bildschirmformat aus.
Ö Stellen Sie mit den Tasten VOL ◄ und VOL ► Ihr Bildschirmformat ein.
Zur Auswahl stehen die Bildschirmformate:
4:3 16:9 4:3 Letter Box 4:3 Pan & Scan
Programmumschaltung
Ö Um die Art und Weise festzulegen, wie ein Programmwechsel erfolgen
soll, gehen Sie in das Menü Systemmenü wie auf Seite 17 beschrieben.
Ö Wählen Sie mit den Tasten CH ▼ und CH ▲ den Menüpunkt
Programmumschaltung aus.
18 DE Premium T10
Page 19
Hauptmenü
Ö Wählen Sie mit den Tasten VOL ◄ und VOL ► die Option Schwarz aus,
wenn zwischen zwei Programmen ein schwarzer Bildschirm eingeblendet
werden soll. Wählen Sie Ein-/Ausblenden aus, wenn der
Programmwechsel fließend erfolgen soll.
Hinweis!
Die nachfolgenden drei Menüpunkte befinden sich auf der
zweiten Seite des System-Menüs.
Ö Drücken Sie die Taste UP oder Down, um zwischen den
beiden Seiten des Menüs zu wechseln.
Antennen-Spannung
Ö Um eine Zimmerantenne nicht über ihr Netzteil, sondern über die
Antennenleitung mit Strom zu versorgen, muss der Receiver am
Antenneneingang eine Spannung zur Verfügung stellen. Um die
Antennenspannung einzuschalten, gehen Sie in das Menü Systemmenü
wie auf Seite 17 beschrieben.
Ö Wählen Sie mit den Tasten UP, Down, CH ▼ und CH ▲ den Menüpunkt
Antennen Spannung aus.
Ö Wählen Sie mit den Tasten VOL ◄ und VOL ► die Option Ein.
Hinweis!
Ist Ihr Receiver an einer Antennenanlage angeschlossen,
wählen Sie für die Antennen Spannung die Option Aus.
Modulator-Kanal
Ö Um den Ausgangskanal des Modulators zu verändern, gehen Sie in das
Menü Systemmenü wie auf Seite 17 beschrieben.
Ö Wählen Sie mit den Tasten UP, Down, CH ▼ und CH ▲ den Menüpunkt
Modulator Kanal aus.
Ö Stellen Sie mit den Tasten VOL ◄ und VOL ► den Ausgangskanal für
den Modulator ein.
Hinweis!
Der Ausgangskanal des Modulators ist am Receiver werksseitig
auf eingestellt. Kanal 38
Premium T10 DE 19
Page 20
Hauptmenü
Modulator-Modus
Ö Um die Farbfernsehnorm des Modulators zu verändern, gehen Sie in das
Menü Systemmenü wie auf Seite 17 beschrieben.
Ö Wählen Sie mit den Tasten UP, Down, CH ▼ und CH ▲ den Menüpunkt
Modulator Modus aus.
Ö Stellen Sie mit den Tasten VOL ◄ und VOL ► die Farbfernsehnorm für
den Modulator ein.
Zur Auswahl stehen die Modi:
PAL-BG PAL-I PAL-DK NTSC-M
Ö Um das Systemmenü zu verlassen, drücken Sie die EXIT-Taste.
OSD Einstellungen
Abbildung 5: OSD Einstellungen
Ö Drücken Sie die MENU-Taste.
Ö Wählen Sie mit der CH ▼- oder CH ▲-Taste den Menüpunkt OSD
Einstellungen aus.
Ö Bestätigen Sie Ihre Auswahl mit der OK-Taste.
Ö Geben Sie ggf. die PIN ein (siehe Kapitel PIN eingeben auf Seite 17).
OSD-Transparenz
Ö Um die Transparenz des Bildschirmmenüs einzustellen, gehen Sie in das
Menü OSD Einstellungen wie auf Seite 20 beschrieben.
20 DE Premium T10
Page 21
Hauptmenü
Ö Wählen Sie mit den Tasten CH ▼
OSD-Transparenz aus.
Ö Stellen Sie mit den Tasten VOL ◄
Bildschirmmenüs ein.
und CH ▲
und VOL ►
den Menüpunkt
die Transparenz des
TXT-Transparenz
Ö Um die Transparenz des Videotextes einzustellen, gehen Sie in das Menü
OSD Einstellungen wie auf Seite 20 beschrieben.
Ö Wählen Sie mit den Tasten und den Punkt
TXT-Transparenz aus.
Ö Stellen Sie mit den Tasten und die Transparenz des
Videotextes ein.
VOL ◄
CH ▼
VOL ►
CH ▲
Hilfe
Ö Um die Hilfe für das Bildschirmmenü ein- oder auszuschalten, gehen Sie
in das Menü OSD Einstellungen wie auf Seite 20 beschrieben.
Ö Wählen Sie mit den Tasten und den Punkt Hilfe aus.
Ö Schalten Sie mit den Tasten und die Hilfe ein bzw. aus.
CH ▼
VOL ◄
CH ▲
VOL ►
Time Out
Der Time Out gibt die Einblenddauer von Bildschirmeinblendungen an.
Ö Um ihn einzustellen, gehen Sie in das Menü OSD Einstellungen wie auf
Seite 20 beschrieben.
Ö Wählen Sie mit den Tasten und den Punkt Time Out aus.
Ö Stellen Sie mit den Tasten und die Zeit für den Time Out
ein.
CH ▼
VOL ◄
CH ▲
VOL ►
LCN Modus
Die LCN-Funktion (Logic Channel Number) sorgt dafür, dass alle Receiver mit
aktivierter LCN-Funktion die gleiche Programmreihenfolge haben.
Ö Um die LCN-Funktion zu aktivieren, gehen Sie in das Menü OSD
Einstellungen wie auf Seite 20 beschrieben.
Ö Wählen Sie mit den Tasten und den Punkt LCN Modus aus.
Ö Schalten Sie mit den Tasten und die LCN-Funktion ein
bzw. aus.
Ö Um das Menü OSD Einstellungen zu verlassen, drücken Sie die
EXIT-Taste.
Premium T10 DE 21
CH ▼
VOL ◄
CH ▲
VOL ►
Page 22
Hauptmenü
Kindersicherung

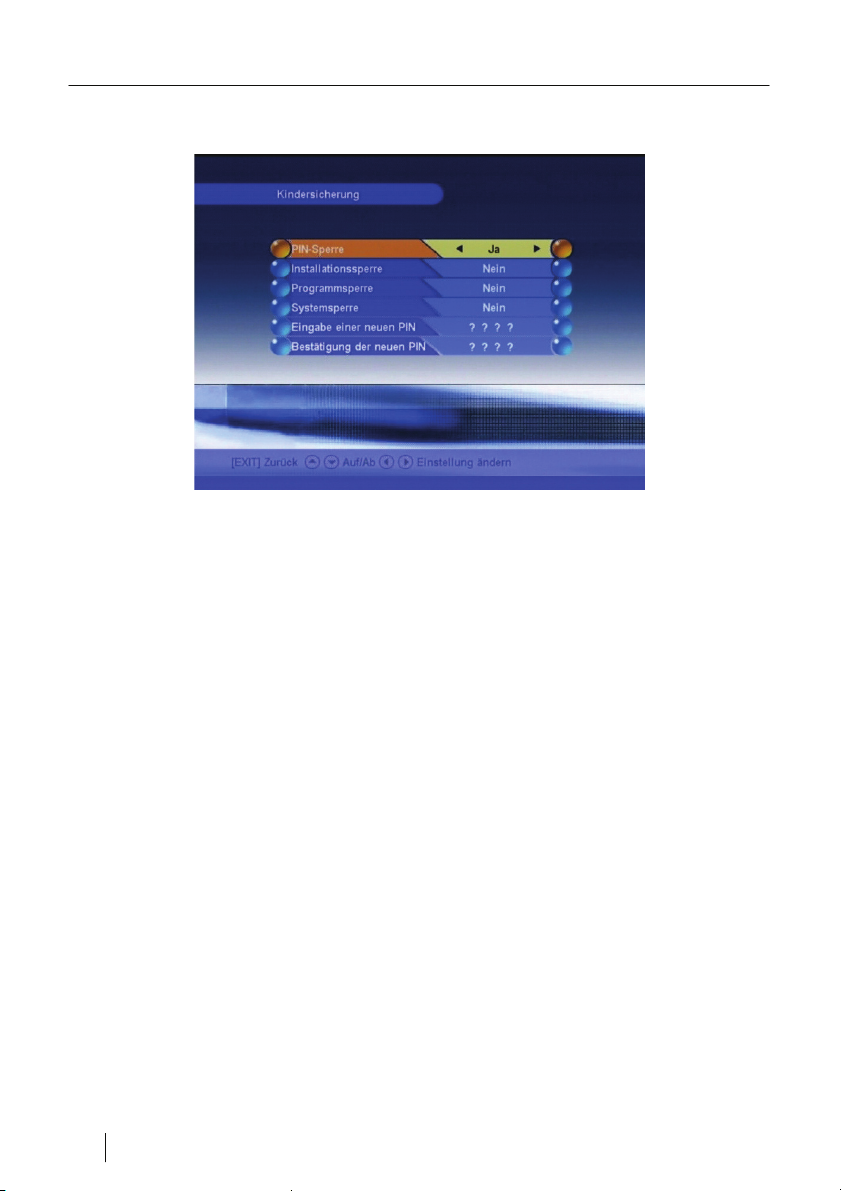

Abbildung 6: Menü Kindersicherung
Ö Drücken Sie die MENU-Taste.
Ö Wählen Sie mit der CH ▼
Kindersicherung aus.
Ö Bestätigen Sie Ihre Auswahl mit der OK-Taste.
Ö Geben Sie ggf. die PIN ein (siehe Kapitel PIN eingeben auf Seite 17).
- oder CH ▲
-Taste den Menüpunkt
PIN-Sperre
Um alle Menüs ohne Eingabe einer PIN aufrufen zu können, müssen Sie alle
Menüpunkte auf Nein setzen.
Ö Um die Einstellung der PIN-Sperre zu ändern, gehen Sie in das Menü
Kindersicherung wie auf Seite 22 beschrieben.
Ö Wählen Sie mit den Tasten und den Menüpunkt PIN-Sperre
aus.
Ö Schalten Sie mit den Tasten VOL ◄ und VOL ► die PIN-Sperre je nach
Wunsch ein oder aus.
CH ▼
CH ▲
Installationssperre
Um das Installationsmenü zu sperren, müssen Sie diesen Menüpunkt auf Ja
setzen.
Ö Um die Einstellung des Installationsmenüs zu ändern, gehen Sie in das
Menü Kindersicherung wie auf Seite 22 beschrieben.
22 DE Premium T10
Page 23
Hauptmenü
Ö Wählen Sie mit den Tasten CH ▼
Installationssperre aus.
Ö Schalten Sie mit den Tasten VOL ◄
nach Wunsch ein oder aus.
und CH ▲
und VOL ►
den Menüpunkt
die Installationssperre je
Programmsperre
Um Programme sperren zu können, setzen Sie die Programmsperre auf Ja.
Ö Um die Einstellung der Programmsperre zu ändern, gehen Sie in das
Menü Kindersicherung wie auf Seite 22 beschrieben.
Ö Wählen Sie mit den Tasten und den Menüpunkt
Programmsperre aus.
Ö Schalten Sie mit den Tasten und die Programmsperre je
nach Wunsch ein oder aus.
CH ▼
VOL ◄
CH ▲
VOL ►
Systemsperre
Um das Systemmenü zu sperren, setzen Sie die Systemsperre auf Ja.
Ö Um die Einstellung der Systemsperre zu ändern, gehen Sie in das Menü
Kindersicherung wie auf Seite 22 beschrieben.
Ö Wählen Sie mit den Tasten und den Menüpunkt
Systemsperre aus.
Ö Schalten Sie mit den Tasten und die Systemsperre je
nach Wunsch ein oder aus.
CH ▼
VOL ◄
CH ▲
VOL ►
Eingabe einer neuen PIN
Ö Um die PIN zu ändern, gehen Sie in das Menü Kindersicherung wie auf
Seite 22 beschrieben.
Ö Wählen Sie mit den Tasten und den Menüpunkt Eingabe
einer neuen PIN aus.
Ö Geben Sie mit den Zifferntasten (0~9) die neue PIN ein.
Ö Bestätigen Sie die neue PIN, indem Sie unter Bestätigung der neuen
PIN die neue PIN noch einmal eintippen.
CH ▼
CH ▲
Installationsassistent
Der Installationsassistent hilft Ihnen beim Einrichten des Receivers.
Ö Drücken Sie die MENU-Taste.
Ö Wählen Sie mit der - oder -Taste den Menüpunkt
Installationsassistent aus.
Ö Bestätigen Sie Ihre Auswahl mit der OK-Taste.
Ö Geben Sie ggf. die PIN ein (siehe Kapitel PIN eingeben auf Seite 17).
Premium T10 DE 23
CH ▼
CH ▲
Page 24
Hauptmenü
Menüsprache
Unter Menüsprache stellen Sie die Menüsprache ein.
Ö Wählen Sie mit den Tasten CH ▼
Menüsprache aus.
Ö Bestätigen Sie Ihre Auswahl mit der OK
und CH ▲
-Taste.
die gewünschte
Audiosprache
Unter Audiosprache stellen Sie die Audiosprache ein.
Ö Wählen Sie mit den Tasten und die gewünschte Sprache
aus.
Ö Bestätigen Sie Ihre Auswahl mit der -Taste.
CH ▼
CH ▲
OK
Zeitanpassung
Unter Zeitanpassung stellen Sie den Zeitunterschied zu Greenwich (GMT)
ein. Für Deutschland ist GMT +01:00 einzustellen.
Ö Wählen Sie mit den Tasten und die korrekte Zeitdifferenz für
Ihren Ort aus.
Ö Stellen Sie mit den Tasten VOL ◄ und VOL ► die Einstellung für die
Sommerzeit ein.
Ö Bestätigen Sie Ihre Auswahl mit der -Taste.
CH ▼
CH ▲
OK
Region
Ö Wählen Sie mit den Tasten und das Land bzw. den
Kontinent aus.
Ö Bestätigen Sie Ihre Auswahl mit der OK-Taste.
CH ▼
CH ▲
Automatischer Suchlauf
Ö Wählen Sie mit den Tasten und das Land bzw. den
Kontinent aus.
Ö Drücken Sie die -Taste, wenn Sie nur freie Programme empfangen
wollen.
Ö Drücken Sie die EXIT-Taste, wenn Sie freie und verschlüsselte
Programme empfangen wollen.
Anschließend startet der Sendersuchlauf.
OK
CH ▼
CH ▲
Systeminformationen
Hier finden Sie aktuelle Informationen zu Hard- und Software.
Ö Drücken Sie die MENU-Taste.
24 DE Premium T10
Page 25
Hauptmenü
Ö Wählen Sie mit der CH ▼- oder CH ▲-Taste den Menüpunkt
Systeminformationen aus.
Ö Bestätigen Sie Ihre Auswahl mit der OK-Taste.
Ö Geben Sie ggf. die PIN ein (siehe Kapitel PIN eingeben auf Seite 17).
Timer-Einstellungen
Abbildung 7: Timer-Einstellungen
Ö Drücken Sie die MENU-Taste.
Ö Wählen Sie mit der CH ▼
Einstellungen aus.
Ö Bestätigen Sie Ihre Auswahl mit der OK-Taste.
Ö Geben Sie ggf. die PIN ein (siehe Kapitel PIN eingeben auf Seite 17).
- oder CH ▲
-Taste den Menüpunkt Timer-
Timer-Aktivierung
Ö Um Timer zu aktivieren oder zu deaktivieren, gehen Sie in das Menü
Timer-Einstellungen.
Ö Wählen Sie mit den Tasten und den Menüpunkt Timer-
Aktivierung aus.
Ö Schalten Sie mit den Tasten VOL ◄ und VOL ► den Timer je nach
Wunsch ein oder aus.
CH ▼
CH ▲
Uhrzeit
Ö Um die aktuelle Uhrzeit einzustellen, gehen Sie in das Menü Timer-
Einstellungen beschrieben.
Premium T10 DE 25
Page 26
Hauptmenü
Ö Wählen Sie mit den Tasten und CH ▼
Ö Geben sie mit den die aktuelle Uhrzeit ein. Zifferntasten (0~9)
Ö Bestätigen Sie Ihre Eingabe mit der OK
CH ▲
den Menüpunkt Uhrzeit aus.
-Taste.
Datum
Ö Um das aktuelle Datum einzustellen, gehen Sie in das Menü Timer-
Einstellungen wie auf Seite 25 beschrieben.
Ö Wählen Sie mit den Tasten und den Menüpunkt Datum aus.
Ö Geben sie mit den das aktuelle Datum ein.
Ö Bestätigen Sie Ihre Eingabe mit der -Taste.
Zifferntasten (0~9)
CH ▼
CH ▲
OK
Timer
Im Menü Timer können Sie neue Timer programmieren, bestehende TimerEinstellungen ändern oder Timer löschen.
Ö Drücken Sie die MENU-Taste.
Ö Wählen Sie den Menüpunkt Timer aus.
Ö Bestätigen Sie Ihre Auswahl mit der -Taste.
Ö Geben Sie ggf. die PIN ein (siehe Kapitel PIN eingeben auf Seite 17).
Neu
Ö Drücken Sie die Taste AUDIO (rot), um einen Timer zu programmieren
Ö Wählen Sie mit den Tasten und die Menüpunkte aus.
Ö Ändern Sie die Werte mit den Tasten VOL ◄
Zifferntasten (0~9)
.
CH ▼
OK
CH ▲
- und VOL ►
- oder den
Ändern
Ö Wählen Sie mit den Tasten und den Timer-Eintrag aus, den
Sie ändern wollen.
Ö Drücken Sie die Taste ZOOM (grün), um den markierten Timer zu ändern.
Ö Wählen Sie mit den Tasten und die Menüpunkte aus.
Ö Ändern Sie die Werte mit den Tasten und oder den
Zifferntasten (0~9)
.
CH ▼
CH ▼
CH ▲
CH ▲
VOL ◄
VOL ►
Löschen
Ö Wählen Sie mit den Tasten und den Timer-Eintrag aus, den
Sie löschen wollen.
Ö Drücken Sie die Taste PAUSE (gelb), um den markierten Timer zu
ändern.
26 DE Premium T10
CH ▼
CH ▲
Page 27
Hauptmenü
Ö Wählen Sie mit den Tasten und CH ▼
Ö Ändern Sie die Werte mit den Tasten VOL ◄
Zifferntasten (0~9).
CH ▲
die Menüpunkte aus.
und VOL ►
oder den
Automatischer Suchlauf
Ö Drücken Sie die MENU-Taste.
Ö Wählen Sie mit den Tasten und das Installationsmenü
aus.
Ö Wählen Sie den Menüpunkt Automatischer Suchlauf aus.
Ö Bestätigen Sie Ihre Auswahl mit der OK
Ö Geben Sie ggf. die PIN ein (siehe Kapitel PIN eingeben auf Seite 17).
Ö Drücken Sie in der nachfolgenden Eingabeaufforderung die -Taste,
wenn Sie nur nach frei empfangbaren Programmen suchen lassen wollen.
Ö Drücken Sie die EXIT-Taste, wenn Sie außer nach frei empfangbaren
auch nach verschlüsselten Programmen suchen lassen wollen.
VOL ◄
VOL ►
-Taste.
OK
Manueller Suchlauf
Ö Drücken Sie die MENU-Taste.
Ö Wählen Sie mit den Tasten und das Installationsmenü
aus.
Ö Wählen Sie den Menüpunkt Manueller Suchlauf aus.
Ö Bestätigen Sie Ihre Auswahl mit der -Taste.
Ö Geben Sie ggf. die PIN ein (siehe Kapitel PIN eingeben auf Seite 17).
Ö Markieren Sie mit den Tasten und die gewünschte Frequenz.
Ö Drücken Sie die -Taste, um die markierte Frequenz auszuwählen.
OK
VOL ◄
CH ▼
VOL ►
OK
CH ▲
Suche starten
Ö Drücken Sie die Taste AUDIO (rot), um über die ausgewählten Kanäle
einen Suchlauf zu starten.
Neu
Ö Drücken Sie die Taste ZOOM (grün), um eine neue Frequenz
hinzuzufügen.
Ö Wählen Sie mit den Tasten und die korrekten Parameter
FTT-Modus, Guard-Intervall und Bandbreite für diese Frequenz aus.
Ö Bestätigen Sie Ihre Eingabe mit der -Taste.
Premium T10 DE 27
VOL ◄
VOL ►
OK
Page 28
Hauptmenü
Löschen
Ö Drücken Sie die Taste PAUSE (gelb), um eine Frequenz zu löschen.
Ö Bestätigen Sie das Löschen der ausgewählten Frequenz mit der
-Taste.
OK
Ändern
Ö Drücken Sie die Taste INFO (blau), um die Parameter einer Frequenz zu
ändern.
Ö Wählen Sie mit den Tasten VOL ◄
aus.
Ö Bestätigen Sie Ihre Eingabe mit der -Taste.
und VOL ►
OK
den zu ändernden Kanal
Werkseinstellung
Ö Drücken Sie die MENU-Taste.
Ö Wählen Sie mit den Tasten und das Installationsmenü
aus.
Ö Wählen Sie den Menüpunkt Werkseinstellung aus.
Ö Bestätigen Sie Ihre Auswahl mit der -Taste.
Ö Geben Sie ggf. die PIN ein (siehe Kapitel PIN eingeben auf Seite 17).
Ö Wählen Sie mit den Tasten CH ▼
Menü aus, ob Sie alle Programme, nur TV-, nur Radio- oder nur die
verschlüsselten Sender zurücksetzen wollen.
VOL ◄
VOL ►
OK
und CH ▲
aus dem nachfolgenden
Spiele
Ö Drücken Sie die MENU-Taste.
Ö Wählen Sie mit den Tasten und das Spiele-Menü aus.
Ö Wählen Sie mit den Tasten und den Kalender oder ein Spiel
aus.
28 DE Premium T10
VOL ◄
CH ▼
VOL ►
CH ▲
Page 29
Bedienung über die Fernbedienung
Bedienung über die Fernbedienung
Receiver ein- und ausschalten
Ö Um den Receiver mit der Fernbedienung ein- und auszuschalten, drücken
Sie die
Lautstärke ändern
Ö Ändern Sie die Lautstärke am Receiver mit den Tasten VOL ◄ oder
VOL ►.
Programme umschalten
Ö Um auf ein anderes Programm umzuschalten, geben Sie über die
Zifferntasten (0~9) die Nummer des gewünschten Programms ein.
Ö Drücken Sie die Tasten CH ▲ oder CH ▼, um Programme in auf- oder
absteigender Reihenfolge aus dem Programmspeicher aufzurufen.
Ö Drücken Sie die RECALL-Taste, um eine Übersicht über die zuletzt
aufgerufenen Programme zu erhalten.
Ö Wählen Sie mit den Tasten CH ▲ oder CH ▼ das gewünschte Programm
aus.
Ö Bestätigen Sie Ihre Auswahl mit der OK
-Taste.
-Taste.
Programmliste aufrufen
Ö Drücken Sie die -Taste, um die Programmliste aufzurufen.
Ö Mit den Tasten CH ▼, CH ▲, VOL ◄ und VOL ► bewegen Sie die
Sender-Markierung in der Liste.
Favoriten hinzufügen
Ö Drücken Sie die -Taste, um die Programmliste aufzurufen.
Ö Drücken Sie die Taste AUDIO (rot)
hinzuzufügen.
Ö Wählen Sie mit den Tasten VOL ◄ und VOL ► die gewünschte
Favoritenliste aus und übernehmen Sie den Sender mit der -Taste in
diese Liste.
Ö Drücken Sie die Taste erneut, um den Namen der
Favoritenliste zu ändern.
Premium T10 DE 29
OK
OK
, um einen Sender einer Favoritenliste
OK
AUDIO (rot)
Page 30
Bedienung über die Fernbedienung
Senderparameter ändern
Ö Drücken Sie die OK
Ö Drücken Sie die Taste ZOOM (grün)
Liste zu verschieben oder umzubenennen.
Ö Drücken Sie die Taste AUDIO (rot)
sperren.
Ö Drücken Sie die Taste , um den markierten Sender in der
Liste zu verschieben.
Ö Drücken Sie die Taste PAUSE (gelb)
Liste umzubenennen.
-Taste, um die Programmliste aufzurufen.
, um einen Sender zu sperren, in der
, um den markierten Sender zu
ZOOM (grün)
, um den markierten Sender in der
Sender löschen
Ö Drücken Sie die -Taste, um die Programmliste aufzurufen.
Ö Drücken Sie die Taste , um Sender aus der Liste zu
löschen.
Ö Drücken Sie die Taste , um den markierten Sender zu
löschen.
Ö Drücken Sie die Taste , um alle Sender eines Transponders
aus der Liste zu löschen.
Ö Drücken Sie die Taste , um alle Sender zu löschen.
OK
PAUSE (gelb)
AUDIO (rot)
ZOOM (grün)
PAUSE (gelb)
Darstellung der Senderliste ändern (FTT-Modus)
Ö Drücken Sie die -Taste, um die Programmliste aufzurufen.
Ö Drücken Sie die Taste INFO (blau), um die Darstellung der Liste zu
ändern. Sie können freie und/oder verschlüsselte Programme, Sender mit
einem bestimmten Anfangsbuchstaben oder nur die Sender eines
Providers anzeigen lassen.
OK
Videotext
Der Videotext bietet Ihnen Nachrichten und Programminformationen.
Ö Um den Videotext aufzurufen, drücken Sie die TXT-Taste.
Ö Um den Videotext zu beenden, drücken Sie die EXIT-Taste.
30 DE Premium T10
Page 31
Bedienung über die Fernbedienung
Elektronische Programmzeitschrift
Ö Um die elektronische Programmzeitschrift aufzurufen, drücken Sie die
EPG-Taste.
Die elektronische Programmzeitschrift bietet Ihnen Informationen (soweit vom
jeweiligen Programmanbieter unterstützt) der zurzeit ausgestrahlten sowie der
darauf folgenden Sendungen. Die elektronische Programmzeitschrift wird
allgemein mit EPG (Electronic Programme Guide) abgekürzt.
Ö Um die elektronische Programmzeitschrift zu beenden, drücken Sie die
EXIT-Taste erneut.
Favoriten-Liste
Ö Drücken Sie die FAV-Taste, um eine Liste mit Ihren Lieblingssendern (TV
oder Radio) aufrufen.
Zoom-Funktion
Drücken Sie im normalen Fernsehbetrieb die Taste ZOOM (grün)
ZOOM-Menü aufzurufen.
Ö Verschieben Sie den Ausschnitt mit den Tasten CH ▼, CH ▲, VOL ◄ und
VOL ►.
Ö Drücken Sie die Taste erneut, um die Größe des
Bildausschnitts zu ändern.
Ö Drücken Sie die EXIT-Taste, um das ZOOM-Menü zu verlassen.
ZOOM (grün)
, um das
Programm-Informationen
Digitales Fernsehen bietet die Möglichkeit, zusätzliche Informationen zum
Programm auszustrahlen. Doch nicht alle Sender bieten diesen Service an.
Rufen Sie einen Sender auf, der keine Zusatzinformationen zum Programm
ausstrahlt, bleibt das Textfeld leer.
Ö Drücken Sie die Taste INFO (blau), um Informationen über die laufende
Sendung zu erhalten.
Ö Drücken Sie die Taste INFO (blau) erneut, um ausführlichere
Informationen zu den Einstellungen des Programms zu erhalten.
Ö Drücken Sie die Taste INFO (blau) ein drittes Mal, um ausführlichere
Informationen zur laufenden Sendung zu erhalten.
Ö Drücken Sie die EXIT-Taste, um das Info-Menü zu verlassen.
Premium T10 DE 31
Page 32
Bedienung über die Fernbedienung
Mosaik
Ö Drücken Sie die Taste M-P-Taste, um eine Übersicht über mehrere
Programme zu bekommen.
Pause-Funktion
Ö Drücken Sie die Taste PAUSE (gelb), um das Bild des aktuell laufenden
Programms einzufrieren.
Ö Drücken Sie die Taste PAUSE (gelb) erneut, um die Pause-Funktion
aufzuheben.
Audio-Einstellungen
Ö Drücken Sie während des laufenden Programms die Taste AUDIO (rot).
Ö Wählen Sie mit den Tasten VOL ◄- und VOL ► den Audio-Modus aus. Je
nach gewähltem Sender stehen verschiedene Modi zur Auswahl.
Ö Wählen Sie mit den Tasten CH ▼ und CH ▲ die Audio-Sprache aus.
Eine Auswahl aus mehreren Sprachen ist nur möglich, wenn der Sender
mehrere Sprachversionen ausstrahlt.
Ö Nachdem Sie den gewünschten Audio-Modus eingestellt haben, verlassen
Sie das Menü mit der EXIT-Taste.
Ton abschalten
Ö Drücken Sie die MUTE
Ö Drücken Sie die -Taste erneut, um den Ton wieder einzuschalten.
-Taste, um den Ton abzuschalten.
MUTE
Videoeinstellungen

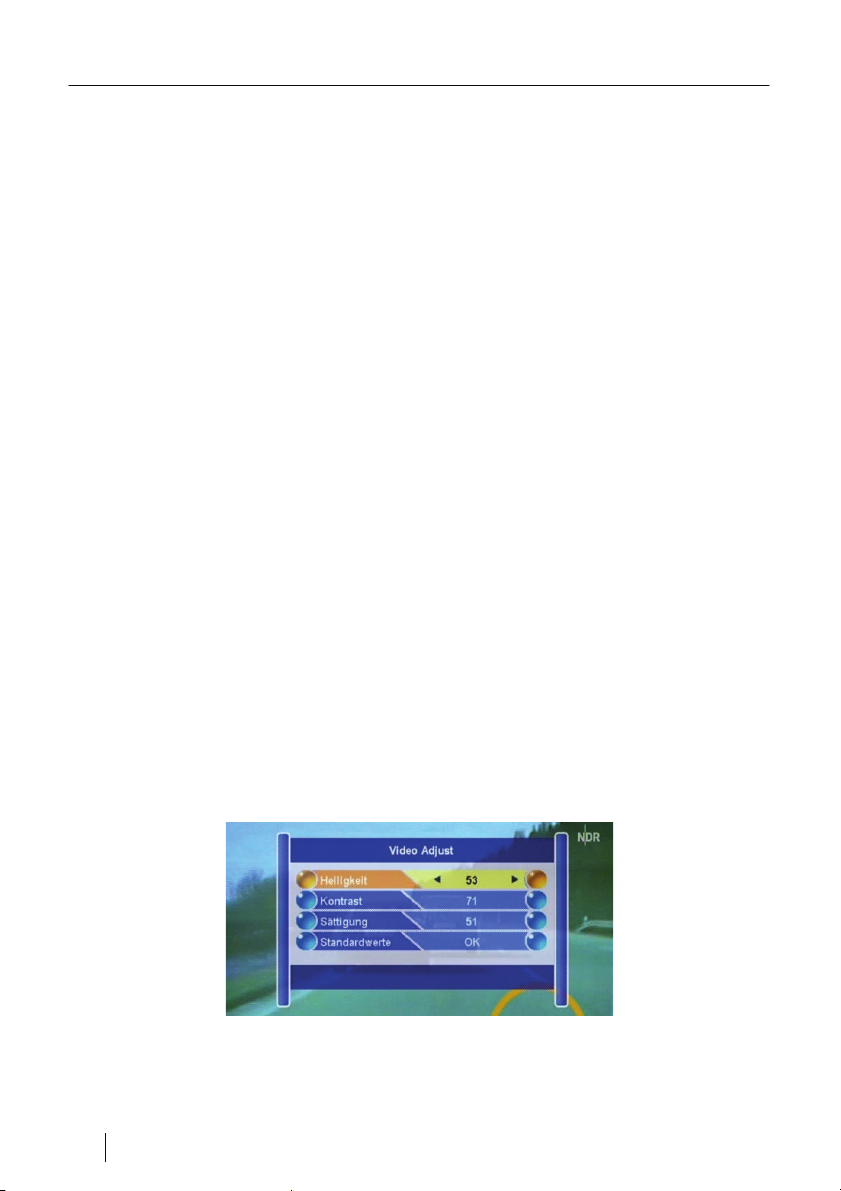

Abbildung 8: Videoeinstellungen
Ö Drücken Sie die F1-Taste, um Videoeinstellungen zu ändern.
32 DE Premium T10
Page 33
Bedienung über die Fernbedienung
Ö Wählen Sie mit den Tasten CH ▼ und CH ▲ einen Parameter aus.
Ö Ändern Sie mit den Tasten VOL ◄- und VOL ► den Wert des
ausgewählten Parameters.
Ö Drücken Sie die EXIT
-Taste, um das Menü zu verlassen.
Sleep-Timer
Ö Drücken Sie die F2-Taste, um den Sleep-Timer aufzurufen.
Ö Ändern Sie mit den Tasten VOL ◄- und VOL ► die Zeitdauer.
Ö Drücken Sie die -Taste, um das Menü zu verlassen.
EXIT
Programme finden
Eine virtuelle Tastatur wird für die Suche nach Programmen auf dem
Bildschirm eingeblendet. Der eingetippte Sendername erscheint in der
obersten Zeile.
Ö Drücken Sie die F3-Taste, um die virtuelle Tastatur aufzurufen.
Ö Die einzelnen Zeichen wählen Sie mit folgenden Tasten aus:
CH ▲, CH ▼, VOL ◄ und VOL ►.
Ö Mit der OK
Ö Um weitere Zeichen aufzurufen, wählen Sie die Option „Standard“ auf der
virtuellen Tastatur und drücken anschließend die -Taste auf der
Fernbedienung. Die Darstellung wechselt auf „Erweitert“. Um zum
Standard-Zeichensatz zurückzukehren, wählen Sie „Erweitert“ auf der
virtuellen Tastatur und drücken anschließend die -Taste auf der
Fernbedienung.
Ö Um zwischen Groß- und Kleinbuchstaben umzuschalten, wählen Sie
„Groß“ bzw. „Klein“ auf der virtuellen Tastatur und drücken anschließend
OK
die -Taste auf der Fernbedienung.
Ö Um das letzte Zeichen zu löschen, wählen Sie „Löschen“ auf der virtuellen
Tastatur und drücken anschließend die -Taste auf der Fernbedienung.
Ö Um Sonderzeichen einzugeben, wählen Sie „Standardzeichen“ auf der
virtuellen Tastatur und drücken anschließend die -Taste auf der
Fernbedienung.
Ö Um die Eingabe abzubrechen und die virtuelle Tastatur zu verlassen,
wählen Sie „Abbruch“ auf der virtuellen Tastatur und drücken
anschließend die -Taste auf der Fernbedienung.
Ö Um die Eingabe abzuschließen und nach einem Sender zu suchen,
wählen Sie „OK“ auf der virtuellen Tastatur und drücken anschließend die
OK
-Taste auf der Fernbedienung.
-Taste bestätigen Sie Ihre Auswahl.
OK
OK
OK
OK
OK
Premium T10 DE 33
Page 34
Reinigen
Reinigen
Gefahr eines Stromschlags!
Es darf keine Flüssigkeit in den Receiver gelangen. Reinigen
Sie ihn niemals mit einem nassen Tuch. Ziehen vor dem
Reinigen den Netzstecker aus der Netzsteckdose.
Achtung!
Verwenden Sie keine lösungsmittelhaltigen Reinigungsmittel
wie Benzin oder Verdünnung. Diese Mittel können die
Oberfläche des Gehäuses beschädigen.
Ö Ziehen Sie den Netzstecker des Receivers aus der Steckdose, bevor Sie
ihn reinigen.
Ö Reinigen Sie das Gehäuse des Receivers mit einem trockenen Tuch.
Außerbetriebnahme des Receivers
Ö Trennen Sie den Receiver und die angeschlossenen Geräte von der
Stromversorgung.
Ö Ziehen Sie Scart-, Cinch- und HF-Kabel ab.
Ö Nehmen Sie die Batterien aus der Fernbedienung.
Ö Verpacken Sie den Receiver, die Kabel und die Fernbedienung in der
Originalverpackung.
Ö Lagern Sie den Receiver und alle Zubehörteile an einem trockenen und
staubfreien Ort.
Ö Schützen Sie den Receiver vor Frost.
34 DE Premium T10
Page 35
Störungsbehebung
Störungsbehebung
Symptom Mögliche Ursache Abhilfe
Das Display
leuchtet
nicht.
Kein Ton
oder Bild,
die LED am
Receiver
leuchtet.
Kein Ton
oder Bild.
Das TVGerät zeigt
kein Bild an.
Bild nur
schwarzweiß
oder V-Hold
Die Fernbedienung
funktioniert
nicht.
Sollte sich eine Fehlfunktion trotzdem nicht beseitigen lassen, wenden Sie
sich an Ihren Fachhändler.
Das Stromkabel ist nicht
angeschlossen.
Der Netz-Schalter ist nicht
eingeschaltet.
Der Receiver ist im
Standby-Betrieb.
Kein oder nur ein
schwaches Signal.
Das System ist nicht
korrekt angeschlossen.
Das TV-Gerät ist nicht im
AV-Modus.
Das Video-Format Ihres
Receivers ist nicht korrekt
eingestellt (siehe Kapitel
Bildschirmformat auf
Seite 18).
Die Batterien sind
verbraucht.
Die Fernbedienung ist
falsch ausgerichtet.
Schließen Sie das Stromkabel
an die Netz-Steckdose an.
Schalten Sie den Netz-Schalter
ein.
Drücken Sie die -Taste, um
den Receiver einzuschalten.
Prüfen Sie die Kabelverbindungen zum Receiver
und vom Receiver zu den
angeschlossenen Geräten und
befestigen Sie sie nötigenfalls.
Prüfen Sie den Anschluss des
Scart- oder Antennen-Kabels
und befestigen Sie es ggf.
Schalten Sie das TV-Gerät auf
den jeweiligen AV-Eingang.
Passen Sie den ReceiverModus dem TV-Modus an.
Ersetzen Sie die Batterien
durch frische.
Richten Sie die Fernbedienung
auf die Vorderseite des
Receivers und stellen Sie
sicher, dass nichts zwischen
Fernbedienung und Receiver
steht.
Premium T10 DE 35
Page 36
Entsorgung
Entsorgung
Achtung!
Werfen Sie den Receiver und die Batterien keinesfalls in den
normalen Hausmüll. Erkundigen Sie sich bei Ihrer Stadt- oder
Gemeindeverwaltung nach Möglichkeiten einer umwelt- und
sachgerechten Entsorgung des Geräts. Geben Sie
verbrauchte Batterien bei einer Sammelstelle ab.
Abbildung 9: WEEE-Symbol
Das WEEE-Symbol auf dem Produkt oder seiner Verpackung weist darauf hin,
dass es sich bei diesem Produkt um ein elektrisches oder elektronisches
Gerät handelt. Entsorgen Sie dieses Gerät nicht über den Hausmüll, sondern
bringen Sie es zu Ihrer örtlichen kommunalen Sammelstelle (Recycling-Hof).
Durch Ihren Beitrag zur Entsorgung dieses Produkts schützen Sie die Umwelt
und die Gesundheit Ihrer Mitmenschen. Materialrecycling hilft, den Verbrauch
von Rohstoffen zu verringern.
Helfen Sie mit, die Umwelt zu erhalten, in der wir leben!
36 DE Premium T10
Page 37
Technische Daten
Technische Daten
Tuner-Eingang
F-Buchse IEC 169-24
Eingangsfrequenzbereich VHF: 178 MHz ~ 228 MHz
UHF: 474 MHZ ~ 858 MHz
Bandbreite 6/7/8 MHz typ.
Eingangspegelbereich -65 dBm bis -35 dBm
Fernspeisung 5 V / max. 75 mA
Demodulator
Modulation COFDM 2k, 8k
Systemressourcen
Prozessor 32 bit, 60 MHz
SDRAM 8 MByte
FLASH 2 MByte
Video-Dekoder
Übertragungsgeschwindigkeit bis zu 15 Mbit/s
Videoauflösung (Videoformat) 720 x 576 (PAL), 720 x 480 (NTSC)
Bildschirmformat 4:3, 16:9
Audio-Dekoder
Typ Mono, Dual Mono, Stereo
Bitrate 32 / 44,1 / 48 kHz
Modulator
Kanal 21 - 69
Werksseitig eingestellt Kanal 38
Premium T10 DE 37
Page 38
Technische Daten
Datenschnittstelle
Buchse max. 57,6 Kb/s
Fernbedienung
Reichweite bis 7 m
Batterien 2x Typ AAA
Netzteil
Stromverbrauch max. 15 W
Netzspannung 110 - 240 V~, 50/60 Hz
Anschlüsse auf der Rückseite
Datenschnittstelle 9-polig, D-Sub
Tuner-Eingang IEC 169-24
Tuner-Ausgang IEC 169-24
Modulator-Eingang IEC 169-24
Modulator-Ausgang IEC 169-24
TV SCART RGB, CVBS, Audio
VCR SCART CVBS, Audio
Analoger Video-Ausgang 3 x RCA Cinch (YPbPr)
1 x S-Video
Analoger Audio-Ausgang 2 x RCA Cinch
Digitaler Audio-Ausgang 1 x RCA Cinch
1 x optisch (SPDIF)
Temperatur
Betriebstemperatur 0° C bis +40° C
Lagerungstemperatur -40° C bis +65° C
Abmessungen und Gewicht
Breite 285 mm
Höhe 58 mm
Tiefe 220 mm
Gewicht ca. 1,6 kg
38 DE Premium T10
Page 39
Vertrieb
Vertrieb
Arcom GmbH
Handelsweg 12
2542 Kottingbrunn
Austria
Service Hotline: 00 43 2252 72152
E-Mail: [email protected]
Internet: www.arcom-sat.at
Garantie
Die Gewährleistung für den digitalen terrestrischen Receiver Premium T10 der
Arcom GmbH entspricht den gesetzlichen Bestimmungen zum Zeitpunkt des
Erwerbs.
Konformitätserklärung
Die Arcom GmbH, Handelsweg 12, 2542 Kottingbrunn, Austria erklärt hiermit
für dieses Produkt die Übereinstimmung mit folgenden Richtlinien und
Normen:
• Niederspannungsrichtlinie 2006/95/EG
• EN 60 335-1
• EN 60 335-2-15
• Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EG
• EN 55 013:2001
• EN 55 020
• EN 61 000-3-2:2000
• EN 61 000-3-3:1995+A1:2001
• EN 61 938
• Gerätetyp/Type: Digitaler terrestrischer Receiver
Arcom GmbH
Premium T10 DE 39
Page 40
Loading...
