Archos AN7 Users Manual

www

?

1

English

PN109861

NEED HELP?

As we are often updating and improving our products, your device’s software may have

a slightly different appearance or modified functionality than presented in this Quick Start Guide.

On our Website: See the Frequently Asked Questions section on http://arnovatech.com/faq
See the declaration of conformity on http://www.arnovatech.com/products/declaration_conformity.html

Contact our Technical Support Team: Visit http://arnovatech.com/support for e-mail support.

Europe: please register your product before contacting Technical Support (see

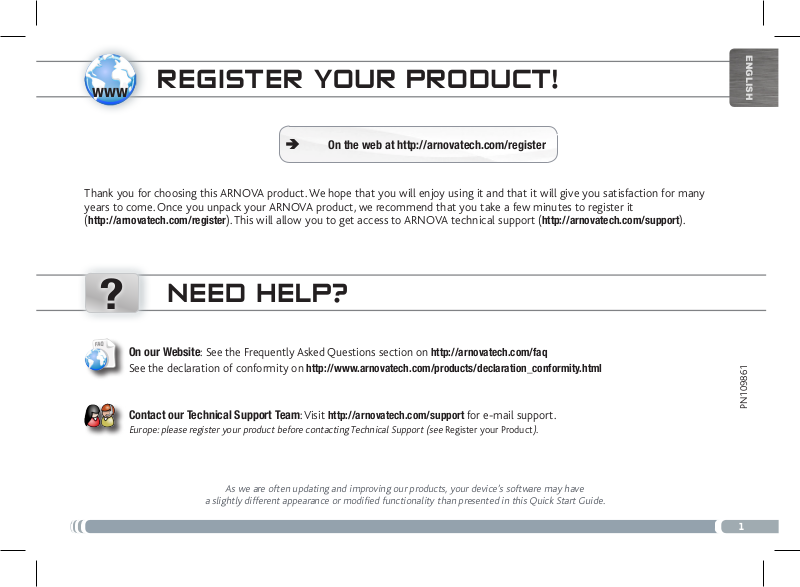

Register your Product

).

REgistER youR PRoDuct!

Thank you for choosing this ARNOVA product. We hope that you will enjoy using it and that it will give you satisfaction for many
years to come. Once you unpack your ARNOVA product, we recommend that you take a few minutes to register it
(http://arnovatech.com/register). This will allow you to get access to ARNOVA technical support (http://arnovatech.com/support).

On the web at http://arnovatech.com/register Ä

2

11

1

2

3

4

5

3

5

4

2

1

7
6

8

10

9

6

7

8

9

10

11

English

DEscRiPtioN of tHE DEvicE

Menu button: gives menu options according to the current screen

Back button: returns to the previous screen

On/Off button: enables to turn on or turn off the device.

Hardware Reset: In the event that your ARNOVA freezes operation, you can

press the “pinhole reset” button.

Microphone

USB Host port: to connect a keyboard, a mouse or a mass storage USB

device. Go on the Home screen, tap on the Menu icon , then select Settings/USB Mode

select.

If the Host port is off, tap on the Host port line to turn it on. Important: turn off the

Host port after use.

Mini-USB port: to connect your ARNOVA to your computer,
using the included USB cable (to transfer files)

Power connector

Headphone jack

Micro-SD card slot

Home button

When touchscreen functioning is impaired, you can recalibrate your touchscreen. If you can access the AndroidTM interface:

1. In the device homescreen, tap on , then tap on Settings.

2. In the Settings screen, tap on Touchscreen panel calibration and follow the on-screen instructions.
If you can’t access the Android

TM

interface, see Hardware Reset

4

.

3

1

2

▲

!

1

EUR

US

UK

English

staRtiNg uP

Installation Wizard

The first time you start up your ARNOVA, the installation wizard will bring you through a few screens to help you set up
the principal settings: Language, country, time, etc.

Before using your ARNOVA for the rst time, completely charge the battery!

Charging the Battery

Connect the supplied power cable to the ARNOVA Power connector and to a wall outlet.

The ARNOVA device will turn on and start charging. The Power indicator light is red while the battery is charging. It will turn
yellow when the battery is fully charged.

4

1

2

3

4

www

English

For this procedure to work, you need to be in a WiFi zone that will allow you to connect to it. Every time the ARNOVA is
in range of a network that you have already configured once, it will attempt to make a connection.

* * For free access WiFi points, there is no need to enter any special information. For secured networks, you will need either a key (a series of numbers and/or letters)
of the type WEP, WPA, or WPA2. To obtain the exact connection parameters required, contact the Internet service provider.

To configure a new WiFi network, go on the Home screen, tap on the Menu icon , then
select Settings .

In the Settings screen, select Wireless controls.

If the WiFi is off, tap on the Wi-Fi line to turn it on. Then select Wi-Fi settings. The ARNOVA
will scan for available WiFi networks and display them at the bottom of the screen.

Tap on the network you want to connect to, enter the required network information* and then tap on Connect. Your
ARNOVA will now attempt to establish a connection to that WiFi hot spot with the network parameters you entered.

coNNEctiNg to a Wifi NEtWoRk

5

▼

▼ ▼

▼

▼▼

English

tHE aRNova iNtERfacE

Top bar of the Interface (varies according to the screen you are in)

Return to the

Home screen

Return to the

previous screen

Menu: gives menu options ac­cording to the current screen.

Your ARNOVA device is equipped with a touchscreen. Most screen areas will react when you tap on them with your finger.

Status icons: (WiFi connection
status, battery level, etc.)

Notification icons: drag the top bar downwards
to reveal the notification messages (if any).

These are the default
Android™ shortcuts (Web

Browser, EMail, etc.). Tap on an

icon to open the correspond­ing application. You can
customize the Home screen
by adding/removing shortcuts
and widgets, changing the
wallpaper, etc. See next page.

Home Screen

Application button

Tap on this icon to reveal all the An­droid™ applications installed on your
ARNOVA (games, various tools, etc.).
You can copy them onto the Home
screen. You can get more Android™
applications from AppsLib .

Time

Volume -/+

6

English

Customizing the Home screen items

To add a Home screen item (shortcuts, widgets, etc.), hold your finger on the screen at an empty location, then choose from ­the list. You can also tap on the Menu icon and select Add , at the bottom of the screen.

To move a Home screen item, hold your finger onto it until it gets larger, then drag it to the desired location, and release ­your finger.

To remove a Home screen item, hold your finger onto it, drag it onto the recycle bin (while you’re holding an item, the -

Applications tab, on the right side of the screen, turns into a recycle bin) and release your finger.

customiziNg youR PRoDuct

Changing the Settings: From the Home screen, tap on the Menu icon , tap on Settings
and choose a category: Wireless controls, Sound & display, Date & time, etc.

The extended Home screen

Slide your finger horizontally on
the screen to go to the left or right
side of the extended Home screen.

Adding more applications with APPSLIB : With the ARNOVA connected to the Internet, tap on
the AppsLib icon . This online library of free and purchasable applications has thousands of
fun games and useful applications to download and use.

7

1

2

3

English

PLayiNg muLtimEDia fiLEs

From the Home screen, tap on the video, audio or photo icon.

The ARNOVA will display a list of les or folders corresponding to the selected category.

Tap on an item to start playing it.

Only in Video and Photo modes: to display/hide the on-screen controls, tap anywhere on the screen.

To pause or resume a video, tap on the icon / (bottom of screen). To go to any particular point in the video,
slide the progression bar to the desired point.

To play the next or previous song, tap on the icons / . Use the icons / and the progression bar as
in the video player screen (see above).

To start or pause a slide show, tap on the icon

/

. To view the next or previous photo, tap on the icons / .

Video

Music


8

USB

1

32

English

tRaNsfERRiNg mEDia to youR aRNova

Computer
turned on

Connect the supplied USB cable to the ARNOVA and to a running computer.

The ARNOVA will turn on. Within a few seconds the ARNOVA will appear as an icon on your computer.

You can transfer your media files to the ARNOVA either by copy/pasting them into the respective folders using Win­dows® Explorer (or the Finder on a Mac®), or by using Windows Media® Player. Open Windows Media Player® and then
use the Sync tab to synchronize your music, videos, and photos onto your ARNOVA. See Windows Media Player®’s Help
to learn more about this.

Once all your file transfers are finished, close Windows® Explorer and any other program that may have read or written to
the ARNOVA. Click on the ‘safely remove’ icon in the system tray, next to the clock. You can now unplug the USB cable.

2

3

4

1

www

?

9

Français

ENREgistREz votRE PRoDuit !

Sur Internet : http://arnovatech.com/register Ä

Merci d’avoir choisi ce produit ARNOVA. Nous espérons que vous aurez plaisir à l’utiliser et qu’il vous donnera satisfaction pendant de
nombreuses années. Après avoir déballé votre produit ARNOVA, nous vous conseillons de prendre quelques minutes pour l’enregistrer
(http://arnovatech.com/register). Cela vous permettra d’avoir accès au support technique ARNOVA (http://arnovatech.com/support).

BEsoiN D’aiDE ?

Comme nous mettons à jour et améliorons régulièrement nos produits, le logiciel de votre appareil peut présenter une

interface ou des fonctionnalités légèrement différentes de celles décrites dans ce guide.

Sur notre site Web: Consultez la Foire Aux Questions (FAQ) sur http://arnovatech.com/faq
Consultez la déclaration de conformité sur

http://www.arnovatech.com/products/declaration_conformity.html

Contactez notre équipe d’assistance technique: Allez sur http://arnovatech.com/support pour une assistance par e-mail.

Europe : veuillez enregistrer votre produit avant de contacter notre équipe d’assistance technique (voir

Enregistrez votre Produit

).

10

11

1

2

3

4

5

3

5

4

2

1

7
6

8

10

9

6

7

8

9

10

11

Français

DEscRiPtioN DE L’aPPaREiL

Menu : vous donne accès aux options de menu disponibles.

Retour : Retour à l’écran précédent.

Bouton On/Off : permet d’allumer ou d’éteindre l’appareil.

Réinitialisation de votre appareil : Si votre ARNOVA venait à se bloquer

totalement, vous pouvez appuyer sur le bouton reset

Microphone intégré

Port USB hôte : permet de connecter un clavier, une souris ou une clé USB.

Allez sur l’écran d’accueil, appuyez sur l’icône de Menu , puis sélectionnez
Paramètres/USB Mode select. Si le Host port est désactivé, appuyez sur la ligne Host port pour l’activer.

Important: désactiver le Host port après utilisation.

Port mini-USB : permet de connecter votre ARNOVA à un ordinateur,
à l’aide du câble USB fourni (pour transférer des fichiers).

Connecteur d’alimentation : pour connecter le câble d’alimentation fourni.

Prise casque

Lecteur de carte micro-SD

Accueil : Retour à l’écran d’accueil.

En cas de disfonctionnement de l’écran tactile, il est possible de recalibrer l’écran tactile.

S’il est possible d’accéder à l’interface Android

TM

:

1. Sur l’écran d’accueil de l’appareil, appuyer sur , puis sur Paramètres.

2. Dans Paramètres, appuyer sur Touch panel calibration et suivre les instructions à l’écran.
S’il n’est pas possible d’accéder à l’interface AndroidTM, voir Réinitialisation de votre appareil 4.

11

1

2

▲

!

1

EUR

US

UK

Français

PREmièRE utiLisatioN

Assistant d’installation

La première fois que vous allumez l’ARNOVA, l’assistant d’installation vous aide à configurer les principaux réglages de
l’appareil : la langue, le pays, l’heure, etc.

Avant d’utiliser votre ARNOVA pour la première fois, chargez complètement sa batterie !

Charger la batterie

Branchez le câble d’alimentation fourni sur le connecteur d’alimentation de l’ARNOVA et sur une prise secteur.

Votre ARNOVA s’allume et commence à se charger. Le témoin de charge est rouge lorsque que la batterie est en charge. Il
est jaune lorsque la batterie est complètement chargée.

12

1

2

3

4

www

Français

Pour suivre cette procédure, vous devez vous situer dans une zone WiFi vous permettant de vous connecter. Chaque fois
que l’ARNOVA détectera un réseau que vous avez déjà configuré, il tentera de s’y connecter.

* Pour vous connecter à un réseau WiFi ouvert, il n’est pas nécessaire de saisir les informations réseau. Pour un réseau protégé, vous devrez soit entrer une clé
(une suite de chiffres et/ou de lettres) du type WEP, WPA ou WPA2. Pour obtenir les paramètres de connexion exacts, contacter le fournisseur d’accès à Internet.

Pour configurer un nouveau réseau WiFi, allez sur l’écran d’accueil, appuyez sur l’icône de
Menu , puis sélectionnez Paramètres .

Dans l’écran des Paramètres, sélectionnez

Connexions sans fil.

Si le WiFi est désactivé, appuyez sur la ligne Wi-Fi pour l’activer. Puis, sélectionnez

Paramètres Wi-Fi. L’ARNOVA recherche les réseaux WiFi disponibles et les affiche au

bas de l’écran.

Appuyez sur l’un des réseaux disponibles proposés, saisissez les informations réseau demandées* et appuyez ensuite sur Se conec-

ter. Votre ARNOVA essaie alors de se connecter à ce point d’accès WiFi d’après les paramètres réseau saisis précédemment.

sE coNNEctER à uN RésEau Wifi

13

▼

▼ ▼

▼

▼▼

Français

L’iNtERfacE DE L’aRNova

Partie supérieure de l’interface (varie selon votre position dans l’interface)

Retour à l’écran
d’Accueil

Retour à l’écran
précédent

Menu : vous donne accès aux
options de menu disponibles.

Votre ARNOVA est équipé d’un écran tactile. La plupart des zones de l’écran réagissent lorsque vous appuyez dessus avec votre doigt.

Icônes de Statut : (état de la
connexion WiFi, niveau de
batterie, etc.)

Icônes de Notification : faites glisser la barre
supérieure de l’écran vers le bas pour afficher
les messages de notification (le cas échéant).

Ecran d’accueil

Voici les raccourcis Android™
par défaut (Navigateur Web,

E-mail, etc.). Appuyez sur une

icône pour ouvrir l’application
correspondante. Vous pouvez
personnaliser l’écran d’accueil
en ajoutant/supprimant des
raccourcis et des widgets, en
changeant le fond d’écran, etc.
Voir page suivante.

Bouton Applications

Appuyez sur cette icône pour
afficher toutes les applications An­droid™ installées sur votre ARNOVA
(jeux, différents outils, etc.). Il est
possible de les copier sur l’écran
d’accueil. Vous pouvez obtenir
d’autres applications Android™
depuis AppsLib .

Heure Volume -/+

14

Français

Personnalisation des éléments de l’écran d’accueil

Pour ajouter un élément (raccourci, widget, etc.), maintenez votre doigt appuyé sur un emplacement vide de l’écran, puis choi- ­sissez parmi la liste d’options. Vous pouvez aussi appuyer sur l’icône de Menu et sélectionner Ajouter , en bas de l’écran.

Pour déplacer un élément, - maintenez votre doigt appuyé dessus jusqu’à ce qu’il s’agrandisse, faites-le glisser vers l’emplace­ment souhaité, et relâchez votre doigt.

Pour supprimer un élément de l’écran d’accueil, - maintenez votre doigt appuyé dessus, faites-le glisser vers la corbeille (l’on­glet Applications, sur la droite, se transforme en corbeille lorsque vous maintenez un élément appuyé) et relâchez votre doigt.

PERsoNNaLisatioN DE L’aPPaREiL

Modification des paramètres : Sur l’écran d’accueil, appuyez sur l’icône de Menu , appuyez sur

Paramètres et choisissez une catégorie : Connexions sans fil, Sons et affichage, Date et heure, etc.

L’écran d’accueil étendu

Faites glisser votre doigt horizon­talement sur l’écran pour aller sur
le côté gauche ou droit de l’écran
d’accueil étendu.

Ajouter d’autres d’applications avec APPSLIB : Connectez votre ARNOVA à Internet, puis
appuyez sur l’icône AppsLib . Ce portail de téléchargement vous propose des milliers
d’applications gratuites et payantes, telles que des jeux amusants ou des outils pratiques.
Choisissez une application et téléchargez-la. C’est aussi simple que cela !

15

1

2

3

Français

LEctuRE DE ficHiERs muLtiméDia

Sur l’écran d’accueil, appuyez sur l’icône vidéo, audio ou photo.

L’ARNOVA afche la liste de chiers/dossiers correspondant à la catégorie sélectionnée.

Appuyez sur un élément pour l’ouvrir.

Uniquement dans les modes Vidéo et Photo : pour afficher/masquer les options disponibles, appuyez n’importe où sur l’écran.

Pour mettre en pause/relancer une vidéo, appuyez sur l’icône / (en bas de l’écran). Pour naviguer dans la
vidéo, utilisez la barre de progression (en bas de l’écran) et faites-la glisser jusqu’à la zone désirée.

Pour lire la chanson précédente/suivante, appuyez sur les icônes / . Utilisez les icônes / et la
barre de progression de la même façon que dans le lecteur vidéo (voir ci-dessus).

Pour démarrer/mettre en pause un diaporama, appuyez sur l’icône /

. Pour afcher la photo suivante ou

précédente, appuyez sur les icônes / .

Vidéo

Musique
