ARCAM FMJ P7

Многоканальный усилитель мощности

Данное справочное руководство предназначено для предоставления Вам всей необходимой информации по установке, подключению, наст ройке и эксплуатации многоканального усилителя мощности Arcam FMJ P7.

Возможно, что P7 был установлен и настроен квалифицированным представителем компании «Arcam» в качестве составной части системы домашнего кинотеатра. В этом случае Вы можете пропустить разделы данного справочного руководства, посвященные установке и настройке аппарата. При обращении к соответствующим разделам пользуйтесь таблицей оглавления.

МЕРЫ БЕЗОПАСНОСТИ

Указания по соблюдению мер безопасности приведены на следующей странице данного справочного руководства.

Многие из этих мер являются очевидными предостережениями, но мы настойчиво рекомендуем прочесть их для Вашей собственной безопас ности и для уверенности, что Вы не повредите данное устройство. Дан ный аппарат является изделием Класса 1 и требует подключения зазем ления.

ДРУГИЕ ЯЗЫКИ

Справочные руководства на других языках можно найти на Вэбсайте компании Arcam (www.arcam.co.uk).

ОГЛАВЛЕНИЕ

Пользование данным справочным руководством . . . . . .3

Меры безопасности . . . . . . . . . . . . . . . . . . . . . . . . . .4

Указания по соблюдению мер безопасности . . . . . . . . . . .4

Соответствие требованиям по безопасности . . . . . . . . . . .4

Начало работы с Вашим P7 . . . . . . . . . . . . . . . . . . . . .5

Введение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Размещение громкоговорителей . . . . . . . . . . . . . . . . . . .5

Соединительные провода . . . . . . . . . . . . . . . . . . . . . . . . .5

Установка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Размещение устройства . . . . . . . . . . . . . . . . . . . . . . . . . .6

Соединение с предварительным усилителем . . . . . . . . . . .6

Соединение с громкоговорителями . . . . . . . . . . . . . . . . .7

Соединение с источником электропитания . . . . . . . . . . .7

Управление Вашим Р7 . . . . . . . . . . . . . . . . . . . . . . . .8

Размещение органов управления на передней панели . . . .8

Последовательность управления . . . . . . . . . . . . . . . . . . .8

Раздельное подключение и раздельное у

силение полос Ваших громкоговорителей . . . . . . . . . .9

Перед началом работы . . . . . . . . . . . . . . . . . . . . . . . . . .9

Раздельное подключение полос громкоговорителей . . . . . .9

Раздельное усиление полос громкоговорителей

Вашей системы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Поиск и устранение неисправностей . . . . . . . . . . . . . .10

Индикаторы отображения состояния неисправности . . . . . .11

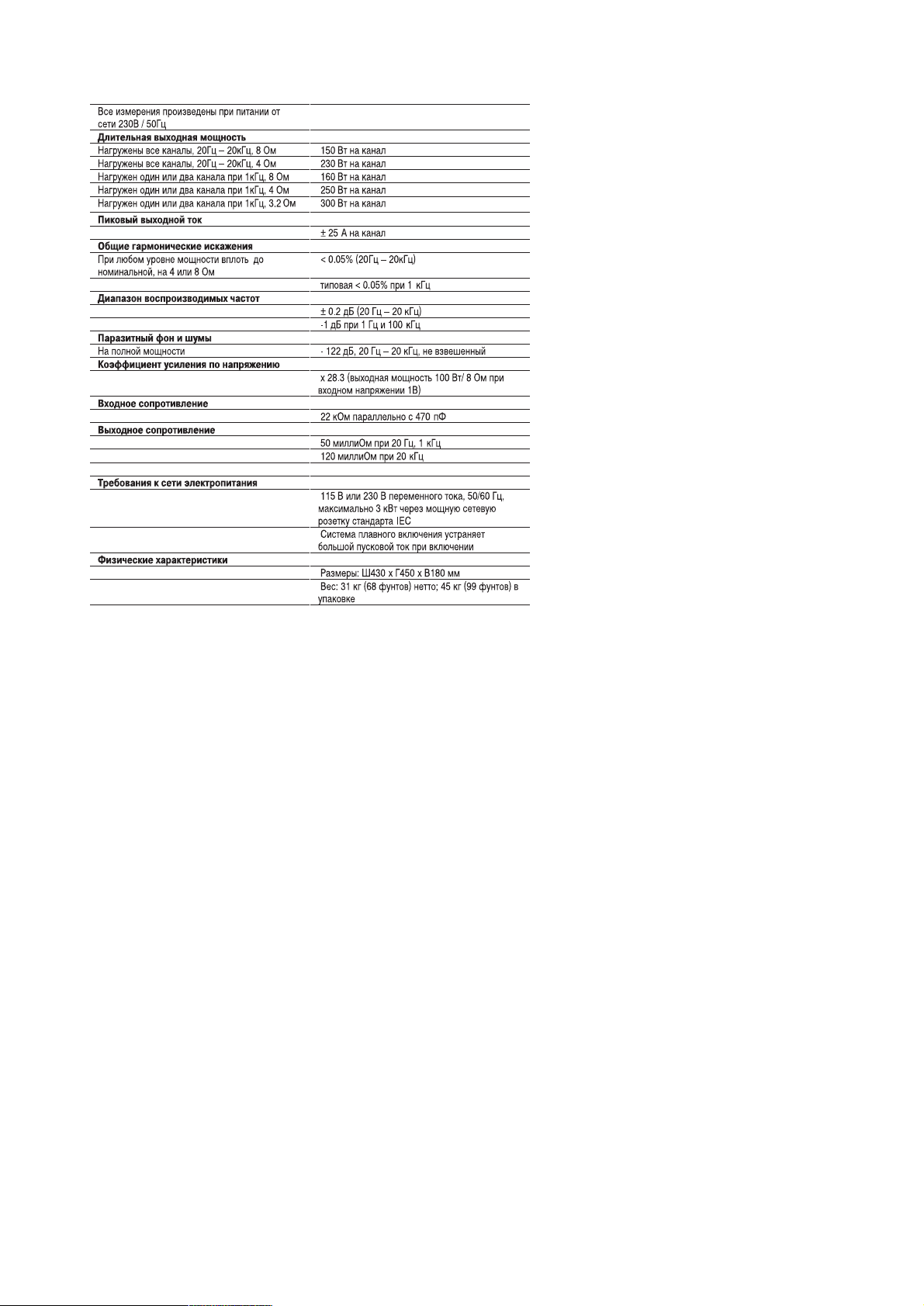

Технические характеристики . . . . . . . . . . . . . . . . . . . . . . . . . .12

Гарантийные обязательства . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Онлайновая регистрация . . . . . . . . . . . . . . . . . . . . . . . .13

Пользование данным справочным руководством

УКАЗАНИЯ ПО СОБЛЮДЕНИЮ МЕР БЕЗОПАСНОСТИ

Данное изделие разработано и изготовлено в соответствии со строгими стандартами качества и безопасности. Не смотря на это, при установке и эксплуатации Вам необходимо соблюдать следующие меры предосто рожности:

1. Обратите внимание на предостережения и указания

Перед началом эксплуатации данного устройства Вам необходимо про честь все указания по соблюдению мер безопасности и эксплуатации. Сохраните данное справочное руководство для дальнейшего обращения к нему и соблюдайте все меры безопасности, приведенные в руководстве или на корпусе устройства.

2. Вода и влага

Присутствие источников электроэнергии вблизи воды представляет со бой большую опасность. Не используйте данное устройство вблизи во ды – например, рядом с ванной, унитазом, раковиной, во влажных под вальных помещениях или рядом с бассейном, и т.п.

3. Попадание внутрь корпуса посторонних предметов или жидкости

Избегайте попадания посторонних предметов и жидкости внутрь корпу са через различные отверстия. Нельзя устанавливать на устройство на полненные жидкостью предметы, такие как вазы.

4. Вентиляция

Не устанавливайте аппарат на кровати, софе, ковре или на подобной мягкой поверхности, а также во встроенном книжном шкафу или стел лаже, так как это может препятствовать вентиляции. Для обеспечения достаточной вентиляции мы рекомендуем оставить по бокам и сверху аппарата расстояние не менее 50 мм (2 дюйма). Не устанавливайте дру гую аппаратуру непосредственно на верхнюю часть данного устройства.

5. Повышенная температура

Размещайте аппарат вдали от открытых источников пламени или нагре вательных устройств, таких как радиаторы, печи или других электропри боров (включая усилители), выделяющих тепло.

6. Климатические условия

Данный аппарат разработан для использования в условиях умеренного климата.

7. Полки и стойки

Используйте только полку или стойку, рекомендованную для звуковос производящей аппаратуры. При установке данного устройства на пор тативной стойке, во избежание опрокидывания аппаратуры она должна перемещаться с большой предосторожностью. Так как данный усили тель весит 31 кг, убедитесь, что полка или стойка для аппаратуры спо собны выдержать этот вес.

8. Чистка

Перед чисткой отключите устройство от сети электропитания. Обычно достаточно протереть корпус мягкой, влажной, не ворсистой тканью. Не используйте для чистки растворители или другие жидкие хи микаты. Мы не советуем использовать аэрозоли для чистки мебели или полиро ли, так как они могут оставить несмываемые белые пятна при последу ющей протирке устройства влажной тканью. Не распыляйте чистящие вещества в отверстия в верхней части данно го устройства.

Меры безопасности

9. Источники электропитания

Подключайте данное устройство только к источнику электропитания с

параметрами, указанными в данном руководстве по эксплуатации или

нанесенными на данном аппарате.

10. Защита шнура питания

Шнуры питания должны прокладываться таким образом, чтобы они не

пережимались предметами, установленными на них или рядом с ними,

обращая особое внимание на провода и розетки, а также на место их

выхода из данного аппарата.

11. Заземление

Обеспечьте правильное постоянное заземление данного устройства.

12. Линии электропередач

Размещайте любые наружные антенны вдали от линий электропередач.

13. При отсутствии эксплуатации

Если данный аппарат находится в ждущем режиме энергопотребления,

через него продолжает протекать ток небольшой величины. Если уст

ройство не будет использоваться в течение длительного периода вре

мени, извлеките шнур электропитания из розетки.

14. Необычный запах

При обнаружении выделения из аппарата необычного запаха или дыма,

немедленно отключите его и отсоедините шнур питания от розетки. Не

медленно обратитесь к Вашему торговому представителю.

15. Техническое обслуживание

Не пытайтесь выполнять мероприятия по уходу за аппаратом, кроме

описанных в данном справочном руководстве. Для выполнения других

видов технического обслуживания необходимо обращаться к квалифи

цированным специалистам.

16. Повреждения, требующие ремонта

Ремонт данного аппарата должен выполняться квалифицированными

специалистами в следующих случаях:

A. повреждение шнура или вилки электропитания, или В. попадание в аппарат посторонних предметов или жидкости,

или

С. аппарат был подвержен воздействию атмосферных осадков,

или

D. органы управления аппаратом работают неправильно, или за

метное изменение рабочих характеристик, или

Е. падение аппарата или повреждение корпуса.

17. Перемещение устройства

Будьте осторожны при подъеме и перемещении данного усилителя, так

как его вес составляет 31 кг. Мы рекомендуем осуществлять данные

действия двумя лицами.

СООТВЕТСТВИЕ ТРЕБОВАНИЯМ ПО БЕЗОПАСНОСТИ

Данное изделие разработано в соответствии с международным стан

дартом по электробезопасности EN60065

ВВЕДЕНИЕ

Многоканальный усилитель мощности P7 изготовлен по традиционным высококачественным стандартам разработки и производства компании Arcam. Он является чрезвычайно мощным многоканальным усилителем, обеспечивая мощность до 150 Вт на канал. Разумеется, он хорошо под ходит как для многоканального усиления в системе домашнего киноте атра, так и для обеспечения превосходного качества стереофоническо го звучания двухканальных источников звукового сигнала. P7  идеаль ный партнер для предварительного усилителя с процессором звукового сигнала FMJ AV8. Модули усиления мощности всех каналов идентичны и электрически изолированы друг от друга совокупностью оптоэлектронных схем раз вязки, которые позволяют осуществлять электропитание каждого уси лительного модуля от отдельного изолированного источника электро питания. При этом достигаются превосходное разделение каналов усилителя и очень низкие искажения. P7 также оснащен входными и выходными разъемами звуковых сигна лов, подаваемых на каждый канал, что позволяет подавать сигналы на дополнительные усилители мощности, обеспечивающие работу громко говорителей, установленных в других помещениях, или многополосных громкоговорителей. При применении P7 в пятиканальной системе объ емного звучания, два свободных канала усиления («Левый тыловой объ емного звучания» и «Правый тыловой объемного звучания») могут ис пользоваться совместно с основными («Левый фронтальный» и «Правый фронтальный») каналами усилителя для обеспечения работы соответст венно левого и правого фронтальных двухполосных громкоговорителей.

ПРИМЕЧАНИЕ: Громкоговорители, предназначенные для двухполос ного усиления, должны быть оснащены отдельными входными разъема ми для низких частот (LF) и высоких частот (HF), любые перемычки меж ду этими разъемами при их использованием совместно с Р7 в такой схеме усиления должны быть удалены. P7 легко может работать совместно с различными типами доступных в настоящее время громкоговорителей, включая соответствующие стан дарту THX. Соответствие стандарту THX означает, что Р7 прошел стро гий контроль на соответствие спецификации THX Ultra2, позволяющей воспроизводить сигналы объемного звучания THX Surrond EX как звуковых дорожек фильмов, записанных в системе Dolby Digital, так цифровых сиг налов DTS, поступающих с процессора обработки звуковых сигналов, сов местимого со стандартом THX Surrond EX, например, Arcam AV8. Установка и настройка P7 относительно помещения для прослушивания является важным процессом, требующим аккуратности на каждом эта пе. В связи с этим приводится очень подробная информация по уста новке, которую следует тщательно соблюдать. Данное руководство со ставлено с учетом того, что лицо, осуществляющее установку, знакомо с установкой аудио/видео систем.

РАЗМЕЩЕНИЕ ГРОМКОГОВОРИТЕЛЕЙ

P7 позволяет подключить до семи громкоговорителей (для типовых си стем 5.1 и 7.1). Громкоговорители располагаются в следующем поряд ке: Фронтальный (передний) левый, центральный, фронтальный пра вый, объемного звучания левый, объемного звучания правый, объемно го звучания тыловой (задний) левый, объемного звучания тыловой пра вый (смотрите нижеприведенную схему). Все громкоговорители, за исключением сабвуфера, должны разме щаться вокруг Вашего обычного местоположения при просмотре / про слушивании (см. схему). Сабвуфер может размещаться практически в любом месте, и мы рекомендуем поэкспериментировать с различными его положениями для получения наилучшего результата. Установите Ваши фронтальные левый и правый громкоговорители в ме стах, дающих лучшую звуковую стереофоническую картину как при обычном воспроизведении музыки, так и в многоканальном режиме. При слишком близком их взаиморасположении будет наблюдаться не достаточное пространственное звучание. В противном случае, при их размещении слишком далеко друг от друга, стереофоническая звуковая картина будет иметь большой провал по центру, и распадаться на две половины.

Начало работы с Вашим P7

Центральный громкоговоритель обеспечивает более естественную пе редачу диалога и центральных звуков, а также расширяет и улучшает стереофонические эффекты и фоновые звуки при использовании в сис теме домашнего кинотеатра. Не применяйте центральный громкогово ритель низкого качества, так как в системе домашнего кинотеатра через него воспроизводятся все диалоги.

Левый и правый громкоговорители объемного звучания воспроизводят отраженные звуки и эффекты, присутствующие в многоканальной сис теме домашнего кинотеатра. Тыловые левый и правый громкоговорители объемного звучания добав ляют дополнительную глубину, больший объем и локализацию звука. Сабвуфер значительно увеличивает отдачу вашей системы на низких ча стотах. Это улучшает воспроизведение специальных эффектов в филь мах, особенно при наличии специализированного канала LFE (Низкоча стотных эффектов), как на дисках, закодированных в системах Dolby Digital или объемного цифрового звучания DTS.

СОЕДИНИТЕЛЬНЫЕ ПРОВОДА

Мы рекомендуем использовать высококачественные экранированные аналоговые, цифровые и видео соединительные провода, так как низко качественные кабели ухудшат качество звука и изображения вашей си стемы. Используйте только специально предназначенные соединитель ные кабели, поскольку другие провода будут иметь другие характерис тики сопротивления, которые ухудшат рабочие характеристики вашей системы. В целях обеспечения эффективной передачи мощности и во избежание искажения звука, соединительные кабели громкоговорите лей должны быть минимальной длины и использовать провода с низким сопротивлением. Для получения оптимальной звуковой картины, постарайтесь использо вать соединительные кабели левых и правых громкоговорителей одина ковой длины. Мы также советуем, в целях снижения наводок, проклады вать сигнальные провода, кабели громкоговорителей и провода элект ропитания как можно дальше друг от друга.

Подробную информацию о применяемых соединительных проводах можно узнать у Вашего торгового представителя компании Arcam или специалиста по установке.
