Opis produktu
Oparty na bezprzewodowym protokole komunikacyjnym Zigbee
3.0, Aqara Smart Wall Switch H1 EU ( z przewodem
neutralnym) to inteligentny przełącznik, który włącza i wyłącza
zasilanie świateł i innych podłączonych urządzeń. Po powiązaniu
z hubem Aqara, może realizować zdalne sterowanie za
pośrednictwem aplikacji Aqara Home, sterowanie czasowe,
wykrywanie zasilania, statystyki zasilania i inne funkcje, a także
może współpracować z innymi inteligentnymi urządzeniami w
automatyzacji inteligentnego domu.
*Ten produkt wymaga kompatybilnego huba Zigbee 3.0. Niektóre funkcje
wymagają określonego huba. Szczegółowa lista znajduje się na stronie:
www.aqara.com/support
WS-EUK03
Naciśnij przycisk
Wciśnij raz: Włącz/Wyłącz Przytrzymaj 5sek:
Zresetuj urządzenie/Włącz połączenie sieciowe
Wciśnij szybko 3 razy: Test zasięgu
Dioda LED
Page 2
Ostrzeżenia
1. Ten produkt nie jest zabawką, należy trzymać dzieci z dala
od produktu.
2.Ten produkt jest przeznaczony wyłącznie do użytku w
pomieszczeniach.
3. Nie używaj produktu w wilgotnym środowisku lub na
zewnątrz.
4.Należy uważać na wilgoć. Nie rozlewaj wody ani innych
płynów na produkt.
13
Naciśnij przycisk
Wciśnij raz: Włącz/Wyłącz Przytrzymaj 5sek:
Zresetuj urządzenie/Włącz połączenie sieciowe
Wciśnij szybko 3 razy: Test zasięgu
Dioda LED
WS-EUK04
Page 3
5. Nie umieszczaj produktu w pobliżu źródeł ciepła. Nie należy
umieszczać go w obudowie, chyba że zapewniona jest normalna
wentylacja. Nie próbuj samodzielnie naprawiać tego produktu.
Wszelkie naprawy powinny być wykonywane przez
autoryzowanego specjalistę.
6.Ten produkt został zaprojektowany wyłącznie w celu poprawy
wygody życia w gospodarstwie domowym i powiadamiania o
statusie. Jeśli użytkownik naruszy instrukcje produktu i niniejsze
ostrzeżenia, producent nie ponosi odpowiedzialności za
spowodowane przez to jakiekolwiek ryzyko i straty materialne.
14
Sposób instalacji (ilustracja przedstawia przykładową wersję z
podwójnym przełącznikiem)
Przed podłączeniem przewodów należy upewnić się, że
zasilanie bezpiecznika lub skrzynki bezpiecznikowej jest
wyłączone!
Page 4
15

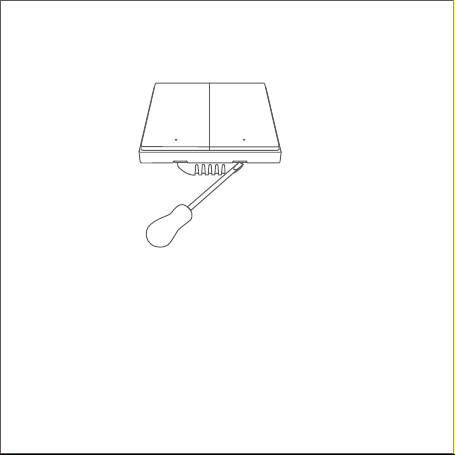

1. Otwórz panel przełączników za pomocą płaskiego śrubokręta.
2.Poluzuj śrubę z tyłu przełącznika za pomocą śrubokręta, podłącz
przewód do otworu L, a przewód zasilania (światła) do otworów L1 i L2
(odpowiadających odpowiednio lewemu i prawemu przyciskowi), a
następnie dokręć śruby po upewnieniu się, że okablowanie jest
prawidłowe.
Page 5
16

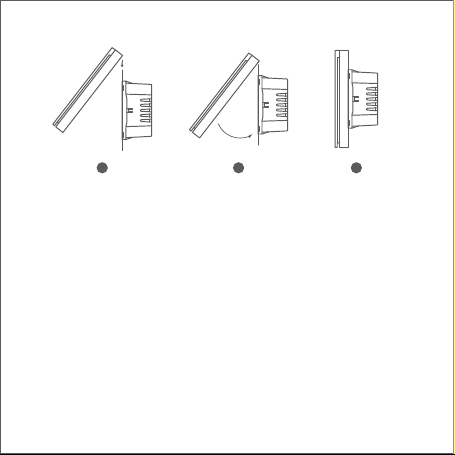

3. Zamontuj przełącznik do ściennej puszki instalacyjnej za
pomocą dołączonych śrub i zamontuj płytkę przełącznika.
Tylko wersja z
podwójnym
przełącznikiem ma
otwór L2
N L L1 L2
Page 6
17
Szybka konfiguracja
1.Dodaj hub do aplikacji Aqara Home zgodnie z instrukcją
szybkiego startu huba.
2.Otwórz aplikację Aqara Home, a następnie dotknij „+” w
prawym górnym rogu, aby przejść do strony „Dodaj urządzenie
(akcesorium)”.
321
4. Włącz główne zasilanie na bezpieczniku i przetestuj przełącznik,
naciskając przycisk. Jeśli światłem można sterować normalnie,
przełącznik działa prawidłowo!
Page 7
18
Test zasięgu: Naciśnij szybko przycisk na urządzeniu 3 razy. Jeśli
hub wydaje komunikaty głosowe, oznacza to, że urządzenie
może prawidłowo komunikować się z hubem.
*Jeśli połączenie nie powiedzie się, przesuń hub bliżej przełącznika, podłącz
zasilanie i spróbuj ponownie.
Stuknij ikonę skanowania kodu w prawym górnym rogu i
zeskanuj kod QR na opakowaniu, w instrukcji obsługi lub z tyłu
przełącznika, albo znajdź i wybierz „Smart Wall Switch H1 EU
( z przewodem neutralnym, pojedynczy przełącznik/podwójny
przełącznik)” i dodaj go zgodnie z instrukcjami.
Page 8
19
DIODA LED
Status diody
Niebieskie światło- jedno mignięcie
Urządzenie jest włączone
Niebieskie światło szybko miga
Łączenie Zigbee
Opis
Zigbee działa poprawnie,
przełącznik jest włączony
Ciągłe niebieskie światło
Alarm przeciążenia i wysokiej temperatury
Czerwone światło szybko miga
Zigbee nie jest połączone
Czerwone światło wolno miga
Panel przełącznika nie pasuje do
modułu zasilacza naściennego
Ciągłe czerwone światło
