Applied Sensor IAQ-100 User Manual [fr]

Mécanique

Dimensions
(valeurs approximatives) 29 x 56 x 14 mm (boîtier sans installation)

19 x 31 mm (circuit imprimé)

Poids 10 g environ

Classe IP 67 (avec le boîtier)

Connecteur Tyco AMP-MQS 2-967642-1

Brochage connecteur 1 = +12VDC, 2 = GND, 3 = données

Comparaison des mesures de la qualité de l’air

Les capteurs traditionnels de monoxyde de carbone ne réagissent pas aux changement de qualité
de l’air causés par les odeurs, la fumée de cigarette et tout autre composé organique volatile.

Note de l’éditeur

Cette notice est une publication de la société Conrad, 59800 Lille/France.
Tous droits réservés, y compris la traduction. Toute reproduction, quel que
soit le type (p.ex. photocopies, microfilms ou saisie dans des traitements
de texte électronique) est soumise à une autorisation préalable écrite de
l’éditeur.
Reproduction, même partielle, interdite.
Cette notice est conforme à l’état du produit au moment de l’impression.

Données techniques et conditionnement soumis à modifications
sans avis préalable.

© Copyright 2001 par Conrad. Imprimé en CEE. XXX/09-11/JV

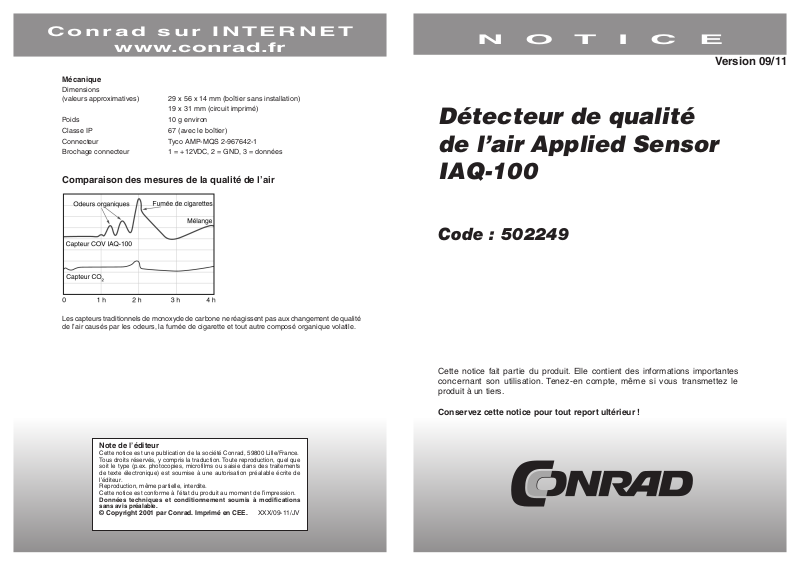

Détecteur de qualité
de l’air Applied Sensor
IAQ-100

Code : 502249

Cette notice fait partie du produit. Elle contient des informations importantes
concernant son utilisation. Tenez-en compte, même si vous transmettez le
produit à un tiers.

Conservez cette notice pour tout report ultérieur !

N O T I C E

Co nrad su r INT ER NE T

www.conrad.fr

Version 09/11

Module de qualité de l’air intérieur

Prévision de la qualité de l’air par rapport au CO2

L’industrie du contrôle de l’atmosphère considère la qualité de l’air intérieure comme une mesure
de la température, des niveaux d’humidité et du dioxyde de carbone (CO2). Cependant, la plupart
des consommateurs évaluent la qualité de l’air par la quantité de composés organiques volatiles
(COV), tels que la fumée, les odeurs de cuisson, les effluences bio et les polluants extérieurs.
Alors que la température et l’humidité sont faciles à mesurer, les capteurs mesurant le CO2
(absorption IR) peuvent être très chers et les COV difficiles à détecter - jusqu’à maintenant.

Une détection supérieure avec la technologie MOS

Le détecteur de qualité de l’air intérieur AppliedSensor AIQ-100 est une solution sensible et à
faible coût pour détecter une pauvre qualité d’air. Ce module utilise une technologie de métal
oxyde semi-conducteur micro ajusté (MOS) pour détecter une large gamme de COV en corrélation
directe avec les niveaux de CO2 de la pièce.

Un élément capteur pour la détection d’une large plage

Le IAQ-100 est équipé d’éléments capteurs pour la détection d’une large gamme de gaz réduits
tels que le CO ou les COV. Une modification de la résistance a lieu en présence de ces gaz
et génère un signal, convertit en niveaux de qualité de l’air spécifiques et lié à des plages de
concentration de gaz spécifiques. Lorsque le seuil des niveaux de qualité de l’air est dépassé
pour les gaz ciblés, le module alerte le système de contrôle de l’atmosphère afin d’augmenter le
flux d’air en activant une ventilation, en mettant par exemple un ventilateur en marche.

Le plus près possible de la perception humaine

Dans tout environnement avec ventilation à la demande, où la qualité de l’air est importante, y
compris les grandes installations commerciales, les bureaux, les salles de classe, les cuisines et
les salles de bain, le module de qualité de l’air intérieur IAQ-100 s’exécute de manière précise et
fiable. De plus, la petite taille du module ainsi que sa faible consommation d’électricité facilitent
son installation pour des applications diverses.

Avantages clés

- Grande sensibilité et réponse rapide

- Direct, corrélation fiable avec les niveaux de CO2

- Une faible consommation d’électricité qui réduit les coûts énergétiques

- Une petite taille pour une installation pratique

- Détection de composé/événements odorant et COV.

Substances détectées

- CO, CH4, GPL

- Alcools

- Cétones

- Acides organiques

- Amines

- Hydrocarbures aliphatiques

- Hydrocarbures aromatiques

Spécification IAQ-100

Interprétation d’un signal capteur
Un solide algorithme est mis en œuvre dans l’analyse des données présentant

- un autotest lors de la mise sous tension

- une correction automatique de la ligne de base

- une adaptation de la sensibilité dynamique (anticipée)

- la prévision de CO2 (unités équivalentes) (le CO2 issu de la respiration humaine est en
corrélation avec la présence de COV).

Caractéristiques électriques

Alimentation

Gamme de tension 12 VDC ± 2VDC

Courant absorbé 550 mW @ 12 V

Communication

Type de signal de sortie PWM

Débit PWM 50 Hz ±2%

Sortie tension PWM haut de gamme : 0.7 x tension d’alimentation (max)

Bas de gamme : 1.2V (max)

Affectation des signaux PWM < 10 % longueur d’impulsion : erreur

10% longueur d’impulsion : 350 ppm, équivalents CO2...

50% longueur d’impulsion : 1175ppm, équivalents CO2...

90% longueur d’impulsion : 2000ppm, équivalents CO2

> 90% longueur d’impulsion : erreur

Première lecture fonctionnelle
après le démarrage 2 heures

Environnement

Plage de températures 0 à +40°C / -40 à +85°C

Plage d’humidité 5 à 95% humidité relative, non condensée
