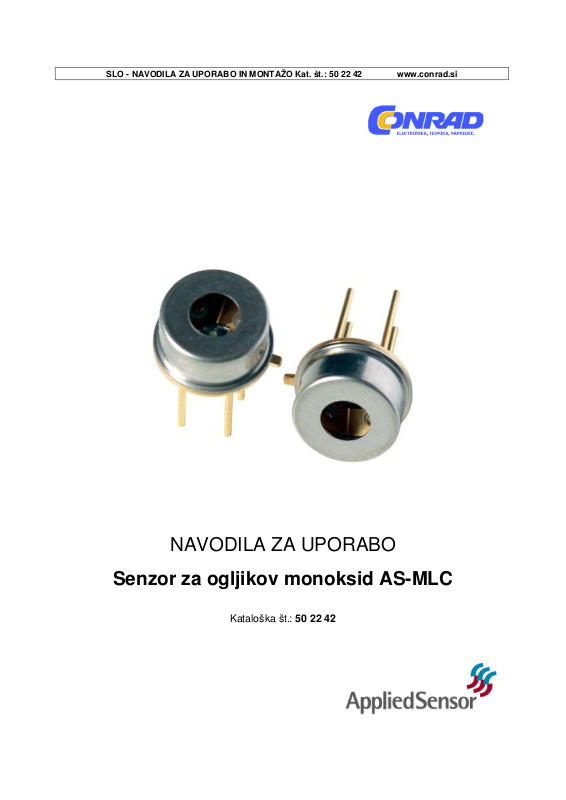

Senzor za ogljikov monoksid AS-MLC
Kataloška št.: 50 22 42
Page 2
....................................................................................................................................................
Senzorske naprave imajo različne funkcije, skrbijo npr. za kakovost zraka, varnost ali
kontrolo, vendar imajo vse eno skupno lastnost: zanesljivo senzorsko komponento.
Proizvajalec AppliedSensor proizvaja senzorske čipe s postopkom mikroobdelave in z
uporabo standardne tehnologije silicijeve ploščice. Ta način proizvodnje omogoča
izdelavo dosledno zanesljivih senzorjev v velikih količinah za množico različnih
naprav.
Edinstvena nizkoenergijska oblika senzorja z mikroobdelavo
....................................................................................................................................................
Visokozmogljive senzorske komponente ML ponujajo zmanjšano porabo energije in
povečano fleksibilnost pri paketiranju. Proizvodnja senzorjev poteka s kombiniranjem
prednosti debeloplastnih, tankoplastnih in patentiranih tehnologij na silicijevi podlagi. Grelne
in interdigitalne elektrodne strukture so nameščene na membrani debeline 1 µm, na vrhu
katere se nahaja plast, ki je občutljiva na kositrov dioksid in ustvarja prevodnost, ki je odvisna
od koncentracije plina.
....................................................................................................................................................
Senzorska komponenta ima visoko občutljivost in selektivnost na ogljikov monoksid in je
pakirana v standardni TO-39 (trdni TO-5) 4-pinski glavi. Za nadaljnjo stroškovno učinkovitost
lahko čip z mikroobdelavo in nizkim segrevanjem priključite neposredno na tiskano vezje
(pakiranje Chip on Board).
....................................................................................................................................................
Poleg oblike senzorja proizvajalec AppliedSensor ponuja tudi popoln razvoj uporabe CO
vključno s popolno integracijo elektronike.
Glavne prednosti
• Visoka občutljivost na CO (0,5 do 500 ppm)
• Nizka poraba energije
• Dolga življenjska doba
• Nizka navzkrižna občutljivost
• Dolgoročna stabilnost
Opomba: ppm (parts per milijon = delcev na milijon)
2
Page 3
Značilna uporaba
• Kontrola ogljikovega monoksida in odkrivanje puščanja
Značilnosti
Mere:
....................................................................................................................................................
Velikost čipa: .............................................................................................................. 2 x 2 mm
Vključno z glavo: ............................................................................... Ø: 10 mm, višina: 11 mm
....................................................................................................................................................
Obratovalni pogoji:
....................................................................................................................................................
Obratovalna temperatura: ...................................................................................... 250–300 °C
Značilna obratovalna temperatura: ................................................................................ 270 °C
....................................................................................................................................................
Okoljski pogoji:
....................................................................................................................................................
Temperatura okolice: ......................................... -40 °C – 120 °C (nižja od obratovalne temp.)
Vlažnost okolice: ....................................................................................... 0–95 % rel. vlažnost
....................................................................................................................................................
Električne značilnosti:
....................................................................................................................................................
Napajanje: .................................................................................................... 35 mW pri 270 °C
Značilna upornost senzorja med delovanjem v zraku (50 % rel. vlažnost): .................. 100 kΩ
Značilna upornost senzorja med delovanjem v 30 ppm CO (50 % rel. vlažnost): ............. 1 kΩ
Izhodni signal: ............................................................................................................. upornost
....................................................................................................................................................
Grelnik:
....................................................................................................................................................
Značilna napetost: ........................................................................................... 2,3 V pri 270 °C
Temperaturni koeficient rel. na R (20 °C): ................................................... TC ≈ 1.700 ppm/K
Značilna upornost pri RT: .................................................................................................. 95 Ω
....................................................................................................................................................
Značilnosti odčitavanja:
....................................................................................................................................................
Koncentracija: .................................................................................... prenaša 1 % CO v zraku
Občutljivost: ......................................................................................................... 0,5–500 ppm
Značilen odzivni čas: .............................................................................................. v sekundah
Življenjska doba: ............................................................................................................. več let
Navzkrižna občutljivost: ............................................ omejena navzkrižna občutljivost na vodo
....................................................................................................................................................
Možnosti pakiranja:
Standardno TO-39 (trdno TO-5) pakiranje z zaščitno membrano.
Predoblikovani paketi.
Rešitve Chip on Board.
Omejitve:
Izogibajte se stiku občutljive plasti s tekočinami.
3
Page 4

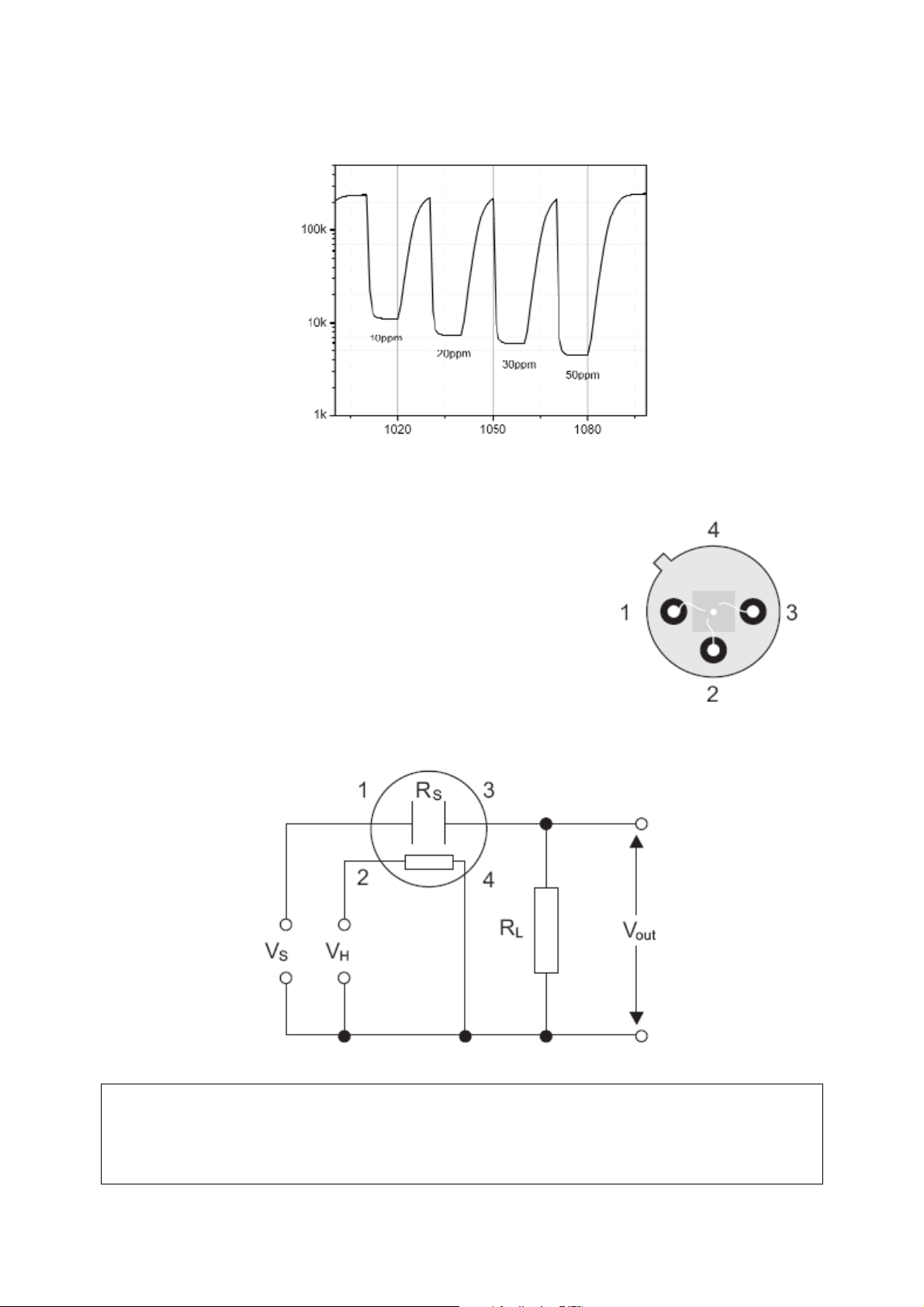

Odziv senzorja
Upornost [Ω]
čas [a.u.]
Razporeditev pinov
Pogled od zgoraj:
Pin Funkcija
1...........Senzorska elektroda 1
2...........Vklop grelnika
3...........Senzorska elektroda 2
4...........Dno grelnika
Osnovni merilni krog
