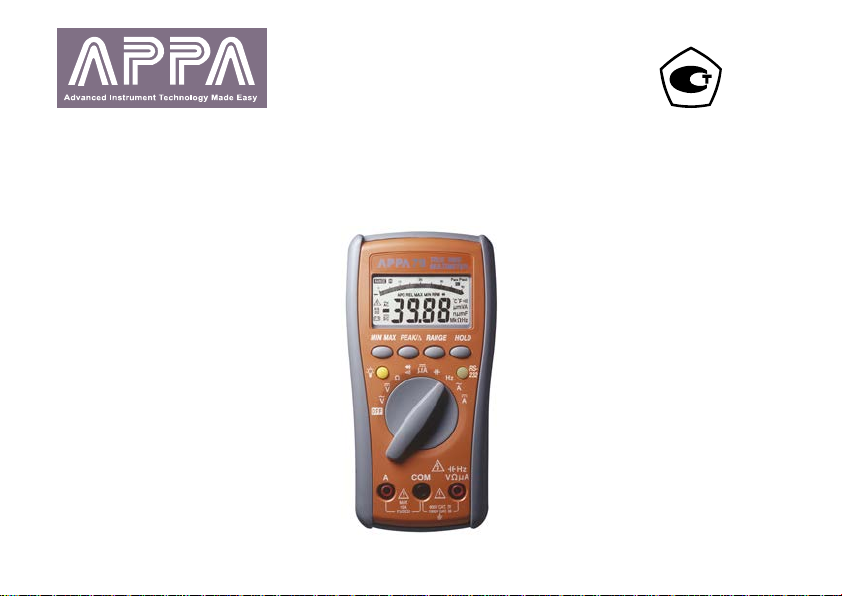

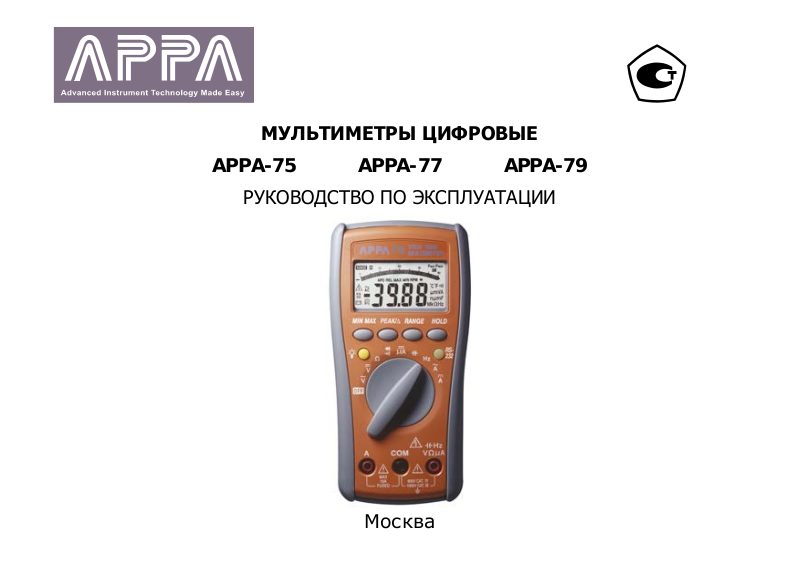

Page 1
APPA-75
APPA-77
APPA-79
МУЛЬТИМЕТРЫ ЦИФРОВЫЕ
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Москва
Page 2
1 ВВЕДЕНИЕ ................................................................................................................................................... 3
1.1 Распаковка прибора ............................................................................................................................... 3
1.2 Термины и условные обозначения по технике безопасности ............................................................. 3
2 НАЗНАЧЕНИЕ............................................................................................................................................. 4
3 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ .................................................................................................. 6
3.1 Общие сведения ..................................................................................................................................... 6
4 СОСТАВ КОМПЛЕКТА ПРИБОРА ........................................................................................................ 9
5 НАЗНАЧЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ И ИНДИКАЦИИ ......................................................... 11
5.1 Перевод обозначений органов управления и индикации .................................................................. 11
5.2 Органы управления и индикации ....................................................................................................... 13
5.3 Функциональные кнопки .................................................................................................................... 14
6 ПОРЯДОК ЭКСПЛУАТАЦИИ ............................................................................................................... 15
6.1 Указание мер безопасности................................................................................................................. 15
6.2 Измерение напряжения ....................................................................................................................... 16
6.3 Измерение тока .................................................................................................................................... 16
6.4 Измерение сопротивления .................................................................................................................. 17
6.5 Звуковая прозвонка цепей ................................................................................................................... 19
6.6 Испытание p-n переходов .................................................................................................................... 19
6.7 Измерение частоты .............................................................................................................................. 19
6.8 Измерение емкости .............................................................................................................................. 20
6.9 Использование защитного чехла ........................................................................................................ 20
7 ПРОВЕДЕНИЕ ПОВЕРКИ ...................................................................................................................... 23
8 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ................................................................................................... 24
8.1 Характерные неисправности и методы их обнаружения .................................................................. 24
8.2 Замена источника питания .................................................................................................................. 25
8.3 Замена предохранителя ....................................................................................................................... 25
8.4 Уход за внешней поверхностью ......................................................................................................... 27
8.5 Хранение прибора ................................................................................................................................ 27
Page 3
9 ПРАВИЛА ТРАНСПОРТИРОВАНИЯ .................................................................................................. 27
9.1 Тара, упаковка и маркировка упаковки .............................................................................................. 27
9.2 Условия транспортирования ............................................................................................................... 28
10 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА ................................................................................................... 28
2
Page 4
1 ВВЕДЕНИЕ
WARNING (ВНИМАНИЕ). Указание на состояние прибора, при котором возможно поражение
электрическим током.
CAUTION (ПРЕДУПРЕЖДЕНИЕ). Указание на состояние прибора, следствием которого может стать его
неисправность.
1.1 Распаковка прибора
Прибор отправляется потребителю заводом после того, как полностью подготовлен, проверен и
укомплектован.
После его получения немедленно распакуйте и осмотрите прибор на предмет повреждений, которые
могли возникнуть во время транспортировки. Проверьте комплектность прибора в соответствии с данными
раздела 4 настоящей инструкции. Если обнаружен какой-либо дефект, неисправность или некомплект,
немедленно поставьте в известность дилера.
1.2 Термины и условные обозначения по технике безопасности
Перед началом эксплуатации прибора внимательно ознакомьтесь с настоящей инструкцией. Используйте
измеритель только для целей указанных в настоящем руководстве, в противном случае возможно
повреждение измерителя.
В инструкции используются следующие предупредительные символы:
На панелях прибора используются следующие предупредительные и информационные символы:
ОПАСНО – Высокое напряжение
ВНИМАНИЕ – Смотри Инструкцию
Двойная изоляция
3
Page 5
Источник питания
Внимание:
1. Все изделия запатентованы, их торговые марки и знаки зарегистрированы. Изготовитель оставляет
эксплуатации запрещено.
ДЛЯ ПРЕДОТВРАЩЕНИЯ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ И ПОРЧИ ПРИБОРА
ОБЯЗАТЕЛЬНО ОЗНАКОМЬТЕСЬ С УКАЗАНИЯМИ МЕР БЕЗОПАСНОСТИ, ИЗЛОЖЕННЫМИ В
Автоматическое выключение питания
РАЗДЕЛЕ 6.1.
(копирование, воспроизведение и др.) в любом случае без предшествующего разрешения компании изготовителя или
официального дилера.
и включены в Государственный реестр средств измерений за № 25440-11.
Содержание данного Руководства по эксплуатации не может быть воспроизведено в какой-либо форме
за собой право без дополнительного уведомления изменить спецификации изделия и конструкцию
(внести непринципиальные изменения, не влияющие на его технические характеристики). При
небольшом количестве таких изменений, коррекция эксплуатационных, документов не проводится.
2. В соответствии c ГК РФ (ч.IV , статья 1227, п. 2): «Переход права собственности на вещь не
влечет переход или предоставление интеллектуальных прав на результат интеллектуальной
деятельности», соответственно приобретение данного средства измерения не означает приобретение
прав на его конструкцию, отдельные части, программное обеспечение, руководство по эксплуатации
и т.д. Полное или частичное копирование, опубликование и тиражирование руководства по
Информация о сертификации
Мультиметры цифровые АРРА-75, АРРА-77, АРРА-79 прошли испытания для целей утверждения типа
2 НАЗНАЧЕНИЕ
Мультиметры цифровые АРРА-75, АРРА-77, АРРА-79 (в дальнейшем мультиметры) являются
многофункциональными. Перечень возможностей каждой из моделей указан в таблице 2.1.
4
Page 6
Функциональные возможности
АРРА-75
АРРА-77
АРРА-79
Измерение постоянного и переменного напряжения
• • •
Измерение постоянного тока
• • •
Измерение переменного тока
Нет
•
•
Измерение СКЗ сигнала произвольной формы (True RMS)
Нет
•
•
Измерение сопротивления
• • •
Измерение емкости
• • •
Измерение частоты
• • •
Испытание p-n переходов
• • •
Звуковая прозвонка цепей
• • •
Цифровая шкала
• • •
Интерфейс RS-232 с оптической развязкой
Нет
Нет
•
Подсветка дисплея
Нет
Нет
•
Удержание показаний
• • •
Регистрация мин/макс значений
• • •
Авто и ручное переключение диапазонов измерения
• • •
Автоматическая установка нуля
• • •
Автоматическая индикация полярности
• • •
Автоматическая индикация перегрузки
• • •
Автоматическое выключение питания
• • •
Индикация разряда источника питания
• • •
Ударопрочное исполнение
• • •
Таблица 2.1
5
Page 7
3 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Пределы измерений
Разрешение
Пределы допускаемой абсолютной погрешности
400,0 мВ
0,1 мВ
4,000 В
0,001 В
40,00 В
0,01 В
400,0 В
0,1 В
400,0 мВ
0,1 мВ
Не нормируется
Не нормируется
4,000 В
0,001 В
±(0,013∗U
изм
+ 5∗k)
40,00 В
0,01 В
400,0 В
0,1 В
3.1 Общие сведения
Таблица 3.1 –характеристики мультиметров при измерении напряжения постоянного тока
1000 В 1 В
Таблица 3.2 –е характеристики мультиметров при измерении напряжения переменного тока в
диапазоне частот от 50 Гц до 500 Гц
Пределы измерений Разрешение Пределы допускаемой абсолютной погрешности
750 В 1 В
±(0,005*U
±(0,012∗U
+ 2*k)
изм
+ 5∗k)
изм
6
Page 8
Пределы допускаемой
абсолютной погрешности
Падение напряжения на
мультиметре
400,0 мкА
0,1 мкА
4000 мкА
1 мкА
±(0,01∗I
+ 2∗k)
кроме АРРА-75
Пределы допускаемой
абсолютной погрешности
Падение напряжения на
мультиметре
400,0 Ом
0,1 Ом
±(0,01∗R
изм
+ 5∗k
4,000 кОм
0,001 кОм
40,00 кОм
0,01 кОм
400,0 кОм
0,1 кОм
4,000 МОм
0,001 МОм
±(0,010∗R
изм
+ 2∗k)
Таблица 3.3 –характеристики мультиметров при измерении силы постоянного тока
Пределы измерений Разрешение
10,00 А
Таблица 3.4 –характеристики мультиметров при измерении силы переменного тока в диапазоне частот
от 50 до 500 Гц
Пределы измерений Разрешение
10,00 А 0,01 А
Таблица 3.5 –характеристики мультиметров при измерении электрического сопротивления
Пределы измерений Разрешение Пределы допускаемой абсолютной погрешности
40,00 МОм 0,01 МОм
0,01 А
±(0,01∗I
±(0,015∗I
кроме АРРА-75
7
+ 2∗k)
изм
изм
изм
+ 5∗k)
±(0,007∗R
±(0,015∗R
<5 мВ /мкА
2 Вмакс
2 Вмакс
+ 2∗k)
изм
+ 2∗k)
изм
Page 9
Пределы
погрешности
4000 Гц
1 Гц
40,00 кГц
0,01 кГц
400,0 кГц
0,1 кГц
4,000 МГц
0,001 МГц
>2 В ср. кв.
<5 В ср. кв.
40,00 МГц
0,01 МГц
4,000 нФ
0,001 нФ
±(0,03∗С
изм
+ 10∗k)
40,00 нФ
0,01 нФ
400,0 нФ
0,1 нФ
4,000 мкФ
0,001 мкФ
Таблица 3.6 – Метрологические характеристики мультиметров при измерении частоты
Пределы
измерений
Разрешение
допускаемой
абсолютной
Чувствительность
Защита
измерит. входа
>1,5 В ср. кв.
±(0,0001∗F
+ 1∗k)
изм
<5 В ср. кв.
600 В ср. кв.
Таблица 3.7 – Метрологические характеристики мультиметров при измерении электрической емкости
Пределы измерений Разрешение Пределы допускаемой абсолютной погрешности
40,00 мкФ 0,01 мкФ
±(0,02∗С
изм
+ 8∗k)
400,0 мкФ 0,1 мкФ
4,000 мФ 0,001 мФ
40,00 мФ 0,01 мФ
±(0,05∗С
изм
+ 2∗k)
8
Page 10
Примечания: U
Параметры электропитания
2х1,5 В (элемент типа ААА) APPA-75;
1х9 В (элемент типа «Крона») APPA-77/79
Габаритные размеры, мм
76х158х38 без защитного чехла
82х164х44 в защитном чехле
Масса, г
400
Диапазон рабочих температур, °С
+10….+50
Относительная влажность
Не более 80%
Наименование
Количество
Примечание
Мультиметр 1
Измерительные провода
2
ATL-3N
Зажим (типа “крокодил”)
1
ТС-10N-B (В изоляционном чехле)
2х1,5В (APPA-75)
1х9В (APPA-77/-79)
Защитный чехол 1
Держатель 1 APPA-75
Руководство по эксплуатации
1
Упаковочная коробка 1
, I
, R
, F
изм
изм
, С
изм
изм
изм
емкости.
Разрешение k – единица младшего разряда в указанном диапазоне.
Дополнительная погрешность связана с изменением температуры окружающей среды и
нормируется на 10 °С при температурах ниже 18 °С и выше 28 °С.
4 СОСТАВ КОМПЛЕКТА ПРИБОРА
- измеренные значения напряжения, тока, сопротивления, частоты,
Таблица 4.1
Источник питания
Установлен
9
Page 11
Кабель RS-232 + ПО
-
Поставляется по отдельному заказу
Информация для заказа (опции):
- ATL-1N – измерительные провода с твердосплавными жалами 2 мм;
- ATL-2 N– измерительные провода с подпружиненными жалами 4 мм;
- TL-10S – удлинитель измерительных проводов, витой кабель растягивается до 1,5 м;
- ТС-10 – комплект зажимов типа «крокодил» в изоляционных чехлах (красного и черного цвета);
- AC-10S – транспортная сумка;
- KS-4L – комплект зажимов типа «крокодил» для проводов ATL-2N, макс. раскрыв 20 мм;
- А23С – комплект зажимов типа «крокодил» для проводов ATL-2N, макс. раскрыв 30 мм,
полукруглые губки;
- AS-4 – зажим типа «струбцина» для подключения к токонесущим шинам до 30 мм;
- SKP-44 – зажим типа «шприц-ножницы» для подключения к изолированным проводам;
- SKP-43 – зажим типа «шприц-крючок»;
- IC-70 - программное обеспечение и кабель RS-232 для АРРА-79.
10
Page 12
ОРГАНЫ УПРАВЛЕНИЯ
MIN MAX
МИН МАКС значения
RANGE
Диапазон измерения
PEAK/∆
Регистрация пиковых значений/относительные измерения
HOLD
Удержание показаний
RS-232
Интерфейс RS-232
~ (=) V (A)
Переменное (постоянное) напряжение (ток)
Испытание p-n перехода
Прозвон цепи
Измерение емкости
Hz
Измерение частоты
Ω
Измерение сопротивления
OFF
Выключено
ОРГАНЫ ИНДИКАЦИИ
Range
Ручной выбор пределов
APO
Автовыключение
HOLD
Удержание показаний
AC (DC)
Переменный (постоянный) ток
RS-232
Передача данных по RS-232
Разряд источника питания
5 НАЗНАЧЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ И ИНДИКАЦИИ
5.1 Перевод обозначений органов управления и индикации
Название Перевод
Таблица 5.1
11
Page 13
Орган индикации
Значение
Орган индикации
Значение
n
нано (10
-9
) Ω ом
µ
микро (10
-6
) V вольт
m
мили (10
-3
) A ампер
k
кило (10
3
) F фарад
M
мега (10
6
)
Hz
герц
Таблица 5.2
12
Page 14

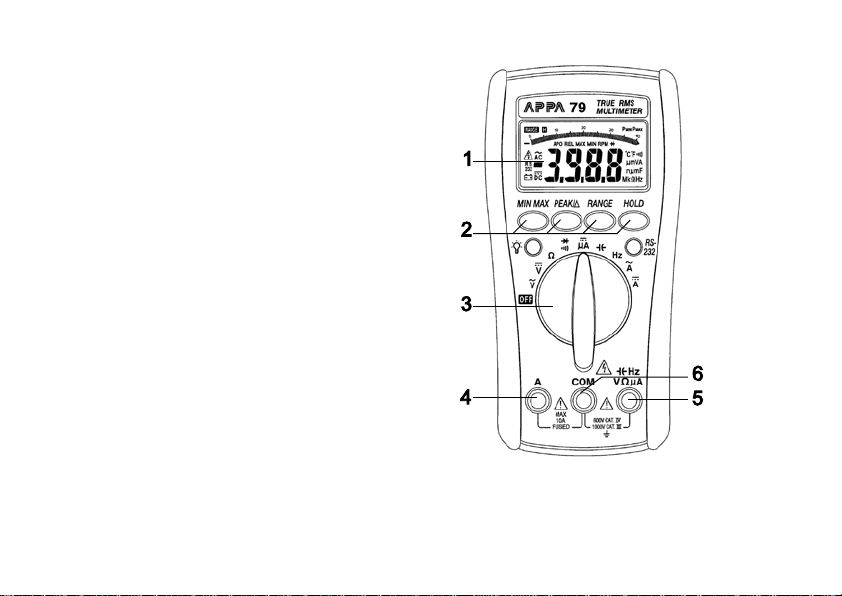

Рис. 5.1. Органы управления и индикации
5.2 Органы управления и индикации
На рис. 5.1 показаны органы управления и
индикации передней панели.
1. ЖК-дисплей.
2. Функциональные кнопки.
3. Переключатель режимов измерения.
Включение и выключение прибора.
4. Вход для измерения тока.
5. Потенциальный измерительный вход.
6. Вход общего провода.
13
Page 15
5.3 Функциональные кнопки
Функциональная кнопка RANGE. При нажатии на кнопку включается режим ручного выбора диапазона
измерения. Для выбора требуемого диапазона, кратковременно нажимайте на кнопку «RANGE», при этом
будет изменяться положение децимальной точки и порядок единицы измерения. Для возвращения в режим
автовыбора, нажмите и удерживайте кнопку «RANGE
индикатор «Range».
Функциональная кнопка HOLD используется для удержания результата измерения во всех режимах
измерения. В данном режиме изменение входных параметров не приводит к изменению показаний, при этом
на дисплее присутствует индикатор «H».
Функциональная кнопка MIN MAX. При нажатии на кнопку включается режим регистрации
минимальных и максимальных значений на измерительном входе. Отображение MIN или MAX значения
обеспечивается при поочередном нажатии кнопки. Показание дисплея будет изменяться только после
регистрации большего (меньшего) значения. Для выключения режима регистрации MIN MAX, нажмите и
удерживайте данную кнопку не менее 1 с. Если в режиме MIN MAX нажать кнопку HOLD, то регистрация
минимальных и максимальных приостанавливается на время действия режима удержания.
Функциональная кнопка RS-232 (только АРРА 79) предназначена для передачи данных на компьютер.
При этом включается индикатор «RS 323».
Кнопка включения подсветки дисплея (только АРРА 79). При использовании прибора в условиях
пониженной освещенности, рекомендуется использовать функцию подсветки дисплея.
Автовыключение питания. Если органы управления прибора не используются в течение 30 мин, то в
целях энергосбережения батареи питание прибора автоматически выключается. При этом сохраняются
настройки прибора. Сброс таймера автовыключения осуществляется при нажатии функциональной кнопки
или переключении переключателя режимов. При передаче данных через RS-232 функция автовыключения
блокируется.
Блокировка автовыключение питания. Выключить прибор. Удерживая кнопки MIN/MAX, PEAK,
RANGE, установить переключатель режимов в любое положение.
» не менее 1 с. На дисплее при этом выключится
14
Page 16
6 ПОРЯДОК ЭКСПЛУАТАЦИИ
6.1 Указание мер безопасности
Для исключения возможности поражения электрическим током:
не использовать прибор со снятой передней панелью в режимах измерения напряжения и тока,
не подключать на измерительные входы напряжение (ток) больше заданного предела,
измерительные провода подключать к измеряемой цепи только после подсоединения их к
соответствующим входам прибора,
не использовать измерительные провода с поврежденной изоляцией,
не использовать прибор в условиях повышенной влажности.
Для исключения возможности порчи прибора:
использовать предохранители только заданного типа и номинала,
измерительные провода подключать к объекту измерения в следующей последовательности: сначала
общий провод, а затем измерительный; отключать в обратной последовательности,
измерения начинать не ранее 60 с после включения прибора,
изменять положение переключателя режимов только после отключения измерительных проводов от
схемы,
не подключать измерительные провода к источнику напряжения в режиме измерения сопротивления,
не хранить прибор под прямым солнечным светом,
при долговременном хранении отключать источник питания.
Необходимо помнить: если прибор работает рядом с источником электромагнитных излучений,
возможна нестабильность индикации ЖК-дисплея, либо отображение недостоверных результатов
измерения.
15
Page 17
ПРЕДУПРЕЖДЕНИЕ: В случае, когда неизвестна величина напряжения в цепи, измерение необходимо
начинать на верхнем пределе, либо использовать режим автоматического выбора предела измерения.
ПРЕДУПРЕЖДЕНИЕ: На низких пределах возможна нестабильность индикации. Для исключения ошибок
измерения предварительно проверьте авто- установку нуля, соединив между собой входы СОМ и V.
ПРЕДУПРЕЖДЕНИЕ (только АРРА 71): На низких пределах время установления показаний в режиме
измерения переменного напряжения увеличивается до нескольких секунд.
ВНИМАНИЕ! С целью исключения поражения электрическим током и порчи прибора, не проводите
500 В, например, в 3-фазных цепях.
ПРЕДУПРЕЖДЕНИЕ: В случае, когда неизвестна величина тока в цепи, измерение необходимо начинать на
верхнем пределе, используя соответствующий вход.
ПРЕДУПРЕЖДЕНИЕ: Для исключения шунтирования нагрузки, не подключайте измерительные провода
влияние на результат измерения тока, особенно в низкоомных цепях. Например, если сопротивление цепи
6.2 Измерение напряжения
ВНИМАНИЕ! Максимально допустимое напряжение в измерительной цепи 1000 В постоянное; 750 ср. кв.
1. Измерительные провода соединить со входными гнездами: СОМ (черный) и V (красный).
2. Переключатель режимов установить в соответствующее положение: V~ (переменное), V=
(постоянное).
3. Подключить измерительные провода параллельно источнику напряжения (нагрузке).
4. Считать результат измерения с экрана ЖК-дисплея.
6.3 Измерение тока
измерения в цепях, потенциальное напряжение в которых относительно провода заземления превышает
параллельно нагрузке, если прибор включен в режим измерения тока. Входное сопротивление прибора по
входу «А» составляет 0,01 Ом, по входу «µА» - 3,5 кОм. Входное сопротивление прибора оказывает
16
Page 18

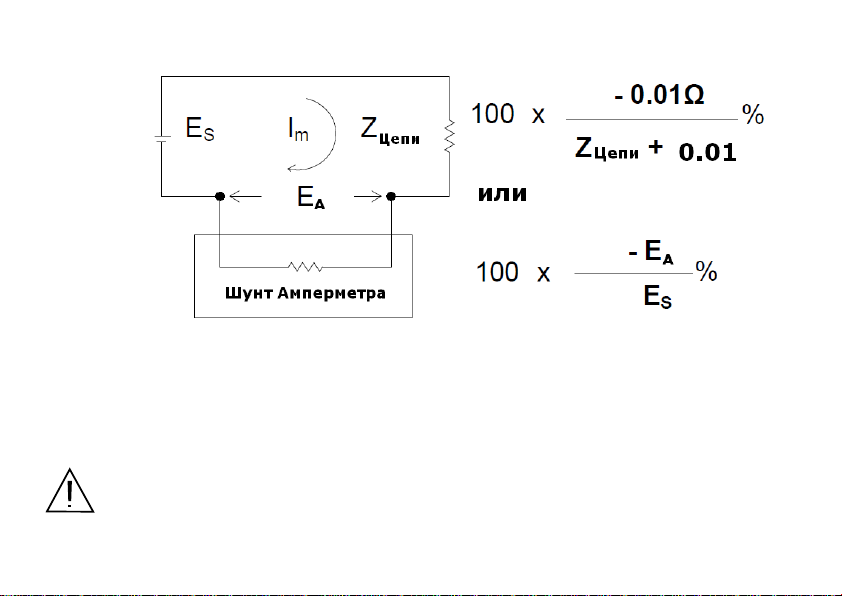

равно 1 Ом, то погрешность измерения составит 1 %. Ниже показана схема для расчета погрешности при
измерениях тока в низкоомных цепях.
ПРЕДУПРЕЖДЕНИЕ: Тестируемое устройство предварительно должно быть отключено от источника
общей схемы.
1. Измерительные провода соединить со входными гнездами: СОМ (черный) и µА (красный, до 4
мА) или A (красный, до 10 А).
2. Переключатель режимов установить в соответствующее положение: µA=, А~ или А=.
3. Подключить измерительные провода последовательно с нагрузкой.
4. Считать результат измерения с экрана ЖК-дисплея.
6.4 Измерение сопротивления
питания, высоковольтные конденсаторы в цепи измерения – разряжены, а измеряемая цепь отключена от
17
Page 19
1. Измерительные провода соединить со входными гнездами: СОМ (черный) и Ω (красный).
2. Переключатель режимов установить в положение Ω.
3. Подключить измерительные провода параллельно сопротивлению.
4. Считать результат измерения с экрана ЖК-дисплея.
ЗАМЕЧАНИЕ: Суммарное сопротивление измерительных проводов составляет 0,1…0,2 Ом. Для
повышения точности измерения малых сопротивлений:
• предварительно закоротить свободные концы измерительных проводов,
• считать результат с экрана ЖК-дисплея и запомнить (Rкомп),
• за результат измерения сопротивления принять значение:
R = Rиндикации – Rкомп
18
Page 20
ПРЕДУПРЕЖДЕНИЕ: Тестируемое устройство предварительно должно быть отключено от источника
общей схемы.
ПРЕДУПРЕЖДЕНИЕ: Тестируемое устройство предварительно должно быть отключено от источника
общей схемы.
6.5 Звуковая прозвонка цепей
питания, высоковольтные конденсаторы в цепи измерения – разряжены, а измеряемая цепь отключена от
1. Измерительные провода соединить со входными гнездами: СОМ (черный) и Ω (красный).
2. Переключатель режимов установить в положение:
.
3. Подключить измерительные провода параллельно проверяемой цепи.
4. Если сопротивление цепи менее 450 Ом включается непрерывный звуковой сигнал. На дисплее
при этом горит индикатор
.
6.6 Испытание p-n переходов
питания, высоковольтные конденсаторы в цепи измерения – разряжены, а измеряемая цепь отключена от
1. Измерительные провода соединить со входными гнездами: СОМ (черный) и Ω (красный).
2. Переключатель режимов установить в положение:
.
3. Подключить измерительные провода параллельно p-n переходу, соблюдая полярность:
- р-n переход исправен при показаниях в пределах 0,4…0,9 В,
- p-n переход неисправен при показаниях «.000» (короткое замыкание, включается зуммер) или
«OL» (обрыв).
6.7 Измерение частоты
1. Измерительные провода соединить со входными гнездами: СОМ (черный) и Hz (красный).
2. Переключатель режимов установить в положение: Hz.
19
Page 21
3. Подключить измерительные провода параллельно источнику сигнала.
ПРЕДУПРЕЖДЕНИЕ: Тестируемое устройство предварительно должно быть отключено от источника
напряжения.
4. Считать результат измерения с экрана ЖК-дисплея.
6.8 Измерение емкости
питания, высоковольтные конденсаторы в цепи измерения – разряжены, а измеряемая цепь отключена от
общей схемы. Для контроля снятия остаточного заряда используйте режим измерения постоянного
ВНИМАНИЕ! Соблюдать полярность подключения электролитических конденсаторов.
1. Измерительные провода соединить со входными гнездами: СОМ (черный) и (красный).
2. Переключатель режимов установить в положение:
.
3. Подключить измерительные провода параллельно конденсатору.
4. Считать результат измерения с экрана ЖК-дисплея.
ЗАМЕЧАНИЕ: При измерении малых емкостей, для компенсации паразитной емкости измерительных
проводов, необходимо:
• считать показание с дисплея при разомкнутых измерительных проводах и запомнить (Скомп.),
• за результат измерения принять значение емкости, определенное по формуле:
С = Синдикации – Скомп.
6.9 Использование защитного чехла
Оригинальная и запатентованная фирмой APPA TECHNOLOGY CORP. разработка защитного чехла
для мультиметров позволяет:
1. Использовать для фиксации одного из измерительных щупов при измерениях, когда отсутствует
подставка для мультиметра (рис. 6.1).
20
Page 22

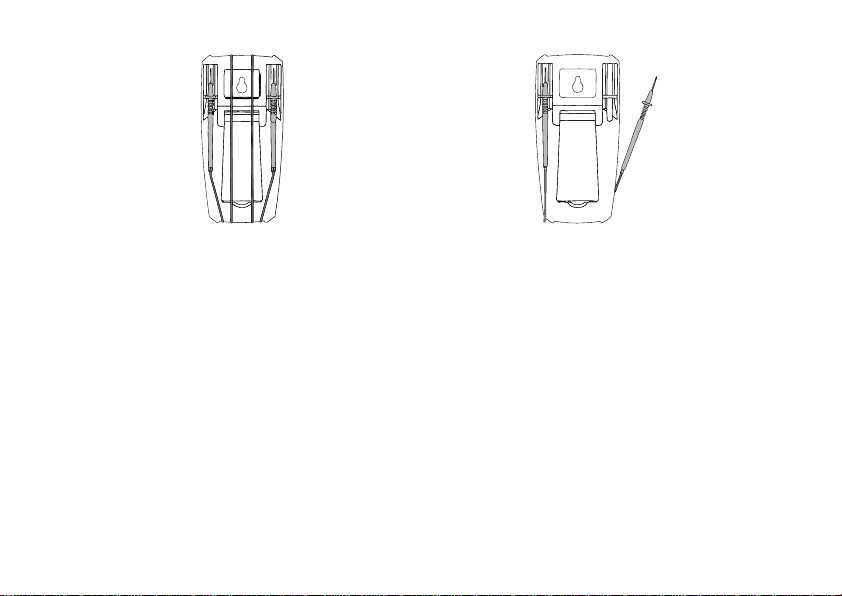

Рис. 6.1 Рис. 6.2
2. Использовать для фиксации обеих измерительных щупов в нерабочем состоянии мультиметра
(рис. 6.2).
3. Использовать откидную подставку для удобства считывания результатов измерения (рис. 6.3).
4. Закреплять мультиметр на вертикальной поверхности во время работы и/или хранения (рис. 6.4,
рис. 6.6).
5. Защищать лицевую панель прибора на время длительного хранения и/или транспортировки
(рис. 6.5).
21
Page 23

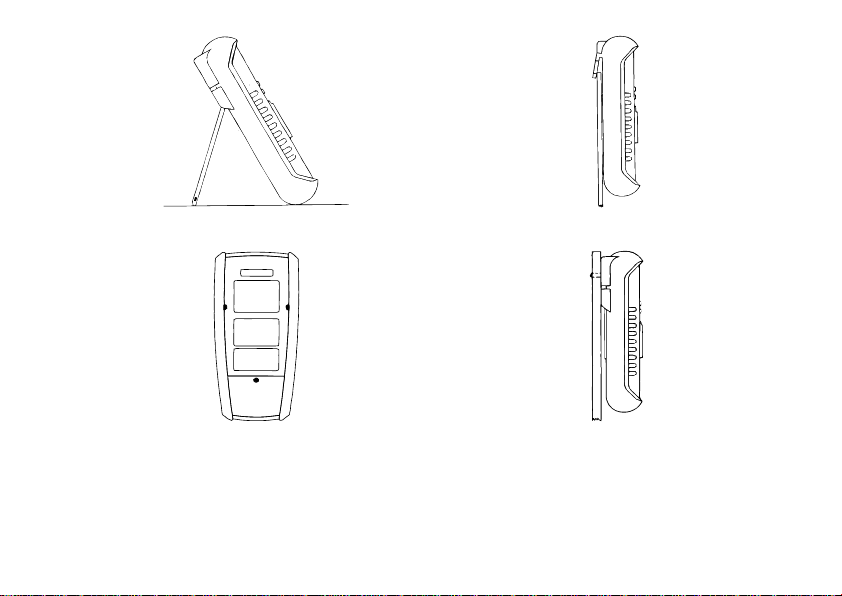

Рис. 6.3 Рис. 6.4
Рис. 6.5 Рис. 6.6
22
Page 24
7 ПРОВЕДЕНИЕ ПОВЕРКИ
Поверка проводится в соответствии с ГОСТ 8.497-83 «Амперметры, вольтметры, ваттметры, варметры.
Методы и средства поверки», ГОСТ 8.366-79 "Омметры цифровые. Методы и средства поверки", МИ 120286 ГСИ "Приборы и преобразователи измерительные напряжения, тока, сопротивления цифровые. Общие
требования к методике поверки", МИ 1835-88 "Частотомеры электронно-счетные. Методика поверки".
Межповерочный интервал – 1 год.
Средства поверки:
1. Калибратор универсальный Fluke 5520A.
Постоянное напряжение 0,1 мкВ – 1000 В с δ<0.002%
Переменное (10 Гц – 100 кГц) напряжение 1 мВ – 1020 В с δ<0.02…0.1%
Сила постоянного тока 1 нА – 20,5 А с δ<0.01…0.1%
Сила переменного (10 Гц – 30 кГц) тока 29 мкА – 20,5 А с δ<0,05..0,4%
Сопротивление 0 – 1,1 ГОм с δ<0.003…1.5%
Емкость 0,19 нФ – 110 мФ с δ<0.25…1%
Частота 0,01 Гц – 2 МГц с δ<0.00025%
Примечание. Допускается применять другие вновь разработанные или находящиеся в применении
средства поверки, прошедшие метрологическую аттестацию (поверку) в органах государственной или с их
разрешения в ведомственной метрологической службе, с погрешностью измерения, не превышающей 1/3
допускаемой погрешности определяемого параметра.
Нормативные и технические документы
ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия".
Мультиметры цифровые АРРА. Техническая документация фирмы изготовителя.
23
Page 25
8 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ВНИМАНИЕ! Все операции по техническому обслуживанию должны выполняться только
квалифицированным персоналом после ознакомления с требованиями данного раздела.
ВНИМАНИЕ! Для исключения поражения электрическим током, перед снятием задней панели отключить
измерительные провода.
8.1 Характерные неисправности и методы их обнаружения
Если прибор не работает или появились признаки его неисправной работы, необходимо проверить:
- состояние источника питания;
- правильность подключения источника питания;
- целостность предохранителя;
- целостность измерительных проводов;
- состояние изоляции измерительных проводов.
В случае необходимости, необходимо заменить неисправный элемент.
Проверка целостности предохранителя. Соединить измерительным проводом гнезда «А» и «V»,
переключатель режимов поставить в положение Ω. Если сопротивление цепи не превышает 0,5 Ом –
предохранитель исправен; в случае обрыва в цепи, на индикаторе отображается символ «OL».
Проверка целостности измерительных проводов. Соединить измерительным проводом гнезда «СОМ»
и «V», переключатель режимов поставить в положение Ω. Если сопротивление цепи не превышает 0,2 Ом
– целостность провода не нарушена; в случае обрыва в цепи, на индикаторе отображается символ «OL».
24
Page 26
8.2 Замена источника питания
Измерительные провода отсоединить от измеряемой схемы и

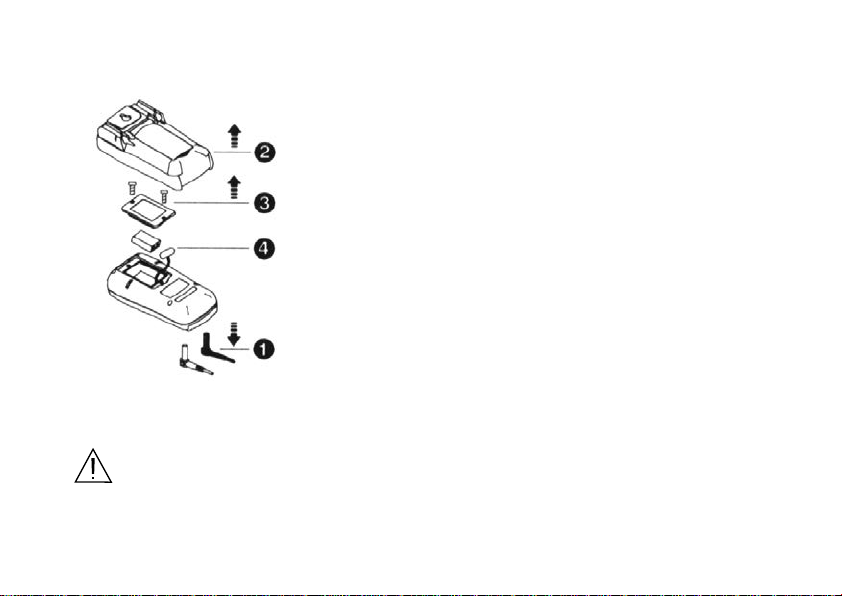

Рис. 8.1. Замена источника питания
ПРЕДУПРЕЖДЕНИЕ. Замену предохранителя производить только после выяснения и устранения
причины, вызвавшей его неисправность.
Замену источника питания проводить в следующей последовательности (рис. 8.1):
выключить мультиметр.
Далее:
1. Измерительные провода отсоединить от мультиметра.
2. Снять защитный чехол.
3. Вывернуть два винта, крепящие крышку батарейного отсека.
4. Заменить источник питания, соблюдая полярность.
Установить крышку батарейного отсека на место и завернуть
два винта.
8.3 Замена предохранителя
Замену предохранителя проводить в следующей последовательности (рис. 8.2):
25
Page 27
Измерительные провода отсоединить от измеряемой схемы
и выключить мультиметр.
последовательности.

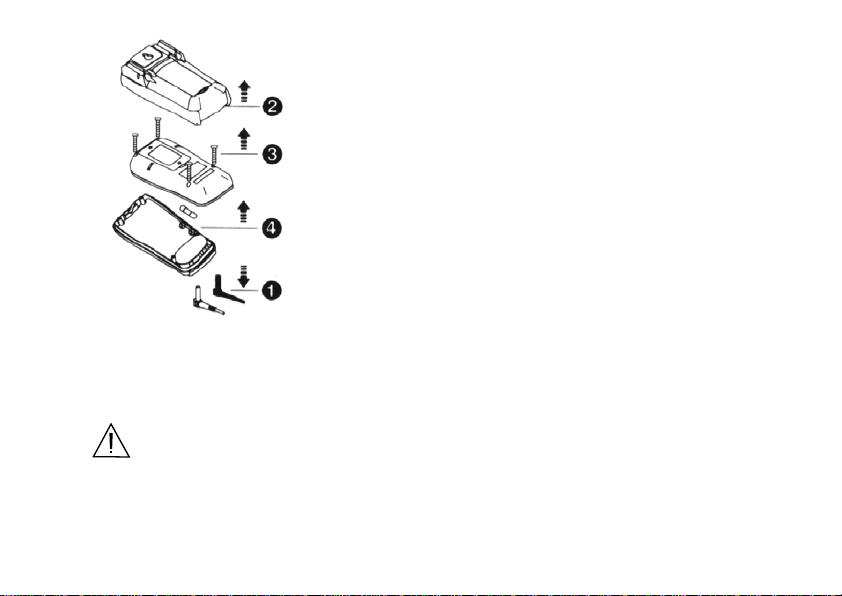

Рис. 8.2 Замена предохранителя
ВНИМАНИЕ! Использование предохранителя, отличающегося по типу и (или) номиналу, может стать
ВНИМАНИЕ! Использование самодельных предохранителей категорически ЗАПРЕЩАЕТСЯ.
Далее:
1. Отсоединить измерительные провода от мультиметра.
2. Снять защитный чехол
3. Вывернуть четыре винта на задней панели прибора и
4. Извлечь неисправный предохранитель из держателя и
причиной поражения электрическим током и порчи прибора.
Произвести сборку прибора в обратной
осторожно разъединить лицевую и заднюю панели.
заменить его новым, соответствующего типа и
номинала или аналогичным (см. примеч.).
26
Page 28
8.4 Уход за внешней поверхностью
Избегать воздействия на прибор неблагоприятных внешних условий. Корпус прибора не является
водонепроницаемым.
Не подвергать ЖК-дисплей воздействию прямого солнечного света в течение длительного интервала
времени.
Для очистки внешних поверхностей прибора использовать мягкую ткань. Быть особо осторожным при
чистке пластикового экрана ЖК-дисплея, чтобы избежать появления царапин. Для удаления загрязнений
использовать ткань, смоченную в воде или в 75%-ом растворе технического спирта.
8.5 Хранение прибора
На время длительного хранения (более 60 дней), необходимо извлечь источник питания и хранить его
отдельно от прибора.
9 ПРАВИЛА ТРАНСПОРТИРОВАНИЯ
9.1 Тара, упаковка и маркировка упаковки
Для обеспечения сохранности прибора при транспортировании применена укладочная коробка с
амортизаторами из пенопласта.
Упаковка прибора производится в следующей последовательности:
1. коробку с комплектом комбинированным (ЗИП) уложить в отсек на дно укладочной коробки;
2. прибор поместить в полиэтиленовую упаковку, перевязать шпагатом и поместить в коробку;
3. эксплуатационную документацию поместить в полиэтиленовый пакет и уложить на прибор или между
боковой стенкой коробки и прибором;
4. товаросопроводительную документацию в пакете поместить под крышку коробки;
5. обтянуть коробку пластиковой лентой и опломбировать;
6. маркировку упаковки производить в соответствии с ГОСТ 4192—77.
27
Page 29
9.2 Условия транспортирования
1. Транспортирование прибора в укладочной коробке производится всеми видами транспорта при
температуре окружающего воздуха от минус 20 °С до плюс 60°С и относительной влажности до 95 % при
температуре окружающей среды не более плюс 30°С.
2. При транспортировании самолетом прибор должен быть размещен в отапливаемом герметизированном
отсеке.
3. При транспортировании должна быть предусмотрена защита от попадания атмосферных осадков и пыли.
Не допускается кантование прибора.
4. Условия транспортирования приборов по ГОСТ 22261-94.
10 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Фирма - изготовитель (дилер) гарантирует соответствие параметров прибора данным, изложенным в разделе
«Технические характеристики» при условии соблюдения потребителем правил эксплуатации, технического
обслуживания и хранения, указанных в настоящем Руководстве.
Гарантийный срок эксплуатации – 24 месяца со дня продажи прибора.
Адрес сервис-центра: ЗАО «ПриСТ», Москва, ул. 2-й Донской проезд, д. 10
(завод «Станконормаль»), стр. 4, тел. 777-55-91
28
Loading...
