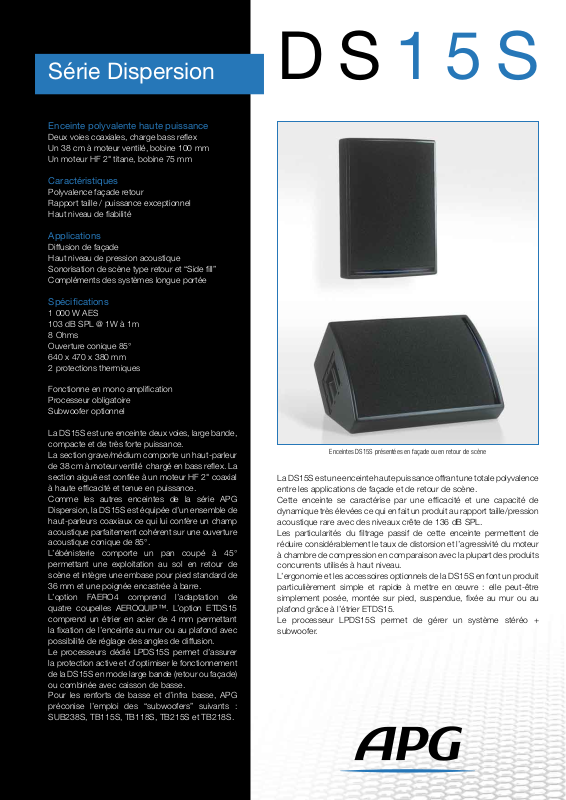

apg APG DS15S DS15S FR - APG

Série Dispersion

Enceinte polyvalente haute puissance

Deux voies coaxiales, charge bass reflex
Un 38 cm à moteur ventilé, bobine 100 mm
Un moteur HF 2" titane, bobine 75 mm

Caractéristiques

Polyvalence façade retour
Rapport taille / puissance exceptionnel
Haut niveau de fiabilité

Applications

Diffusion de façade
Haut niveau de pression acoustique
Sonorisation de scène type retour et “Side fill”
Compléments des systèmes longue portée

Spécifications

1 000 W AES
103 dB SPL @ 1W à 1m
8 Ohms
Ouverture conique 85°
640 x 470 x 380 mm
2 protections thermiques

DS15S

Fonctionne en mono amplification
Processeur obligatoire
Subwoofer optionnel

La DS15S est une enceinte deux voies, large bande,
compacte et de très forte puissance.
La section grave/médium comporte un haut-parleur
de 38 cm à moteur ventilé chargé en bass reflex. La
section aiguë est confiée à un moteur HF 2" coaxial
à haute efficacité et tenue en puissance.
Comme les autres enceintes de la série APG
Dispersion, la DS15S est équipée d’un ensemble de
haut-parleurs coaxiaux ce qui lui confère un champ
acoustique parfaitement cohérent sur une ouverture
acoustique conique de 85°.
L’ébénisterie comporte un pan coupé à 45°
permettant une exploitation au sol en retour de
scène et intègre une embase pour pied standard de
36 mm et une poignée encastrée à barre.
L’option FAERO4 comprend l’adaptation de
quatre coupelles AEROQUIP™. L’option ETDS15
comprend un étrier en acier de 4 mm permettant
la fixation de l’enceinte au mur ou au plafond avec
possibilité de réglage des angles de diffusion.
Le processeurs dédié LPDS15S permet d’assurer
la protection active et d’optimiser le fonctionnement
de la DS15S en mode large bande (retour ou façade)
ou combinée avec caisson de basse.
Pour les renforts de basse et d’infra basse, APG
préconise l’emploi des “subwoofers” suivants :
SUB238S, TB115S, TB118S, TB215S et TB218S.

Enceintes DS15S présentées en façade ou en retour de scène

La DS15S est une enceinte haute puissance offrant une totale polyvalence
entre les applications de façade et de retour de scène.
Cette enceinte se caractérise par une efficacité et une capacité de
dynamique très élevées ce qui en fait un produit au rapport taille/pression
acoustique rare avec des niveaux crête de 136 dB SPL.
Les particularités du filtrage passif de cette enceinte permettent de
réduire considérablement le taux de distorsion et l’agressivité du moteur
à chambre de compression en comparaison avec la plupart des produits
concurrents utilisés à haut niveau.
L’ergonomie et les accessoires optionnels de la DS15S en font un produit
particulièrement simple et rapide à mettre en œuvre : elle peut-être
simplement posée, montée sur pied, suspendue, fixée au mur ou au
plafond grâce à l’étrier ETDS15.
Le processeur LPDS15S permet de gérer un système stéréo +
subwoofer.

DS15S

Spécifications Techniques

Caractéristiques Voie basse Voie haute

Bande passante avec processeur (± 3 dB) 55 Hz à 1000 Hz 1000 Hz à 18 kHz
Bande passante sans processeur (± 3 dB) 80 Hz à 1000 Hz 1000 Hz à 18 kHz
Efficacité 1W à 1m, f> 100 Hz 100 dB SPL 103 dB SPL (1)
Niveau maxi continu à 1m, f > 80 Hz 130 dB SPL
Niveau crête à 1m, f > 80 Hz 136 dB SPL
Angles de couverture 85° conique (2)
Impédance nominale 8 ohms

Composants

Transducteurs Un 38 cm coaxial à moteur ventilé Un moteur HF 2"
Diamètre de la bobine 100 mm 75 mm
Type de charge Bass reflex Trompe conique

Puissances

Amplification recommandée (3) 1000 à 2000 W
Instantanée 4000 W
AES (3) 1000 W

Construction et caractéristiques physiques

Ebénisterie Multiplis de bouleau 18 mm feuilluré collé marine
Filtres passifs Selfs à air, condensateurs à film plastique, résistances bobinées
Protections contre les surcharges Thermiques à réarmement automatique
Finition Revêtement aquaréthane noir chargé à haute résistance
Grille de protection Acier perforé à forte transparence acoustique
Face avant Mousse acoustique de 10 mm noir
Connecteurs 2 SPEAKON NLM4P (4)
Poignée Poignée latérale encastrée
Montage sur pied Support femelle pour pied de 36 mm
Dimensions (H, L, P) 640 x 470 x 380 mm
Masse nette unitaire 31 kg
Masse brute emballée 34 kg

Options et Accessoires

FAERO4 (5) 4 anneaux de levage AEROQUIP™
ETDS15 (6) Etrier de fixation pour enceintes DS15 et DS15S
INOX02 (7) Visserie inox et traitement imperméabilisant des HP
TROPIC02 (8) Tropicalisation complète : ébénisterie, visserie et HP
REPEINT04 (9) Peinture suivant coloris sur mesure

Traitement du signal

Le LPDS15S assure les fonctions de filtrage, égalisation, et la distribution du signal pour un système deux
voies en DS15S éventuellement combinées avec des “subwoofers” APG. Ce processeur comporte les
fonctions de protection des haut-parleurs par simulation des paramètres limitatifs : déplacement de la
membrane, montée en température de la bobine, clip de l’amplificateur. Il permet d’optimiser l’alignement
en phase des “subwoofers” par rapport aux enceintes satellites et comportent un clavier de sélection
permettant d’adapter le type de “subwoofer” APG utilisé.

(1) L’efficacité de 103 dB s’entend après atténuation;
avant atténuation, l’efficacité est de 107 dB. Cette
atténuation permet non seulement de linéariser
le système mais aussi d’augmenter la puissance
admissible dans la section considérée.

(2) La dispersion est contrôlée à partir de 800 Hz, les
angles donnés sont peu significatifs en dessous de cette
fréquence.

(3) L’amplification recommandée pour exploiter les
caractéristiques de dynamique, de qualité sonore et de
fiabilité des produits APG doit correspondre au minimum
à la puissance admissible AES. En cas d’utilisation à
faible puissance (proximité, diffusion répartie etc.), une
amplification inférieure est acceptable, sans toutefois
être inférieure à la moitié de la puissance AES.
La norme de puissance AES correspond à une utilisation
pendant 2 heures, en bruit rose filtré (facteur de crête de
6 dB) sur une décade dans la bande utile.

(4) Les embases SPEAKON sont câblées point chaud en
1+, point froid en 1-.

(5) Intégration d’anneaux de levage AEROQUIP™
permettant la suspension de l’enceinte par des
élingues.

(6) Le système d’accroche ETDS15 est un étrier en acier
de 4mm permettant la fixation des enceintes au mur et
au plafond avec possibilité de réglage d’angle.

(7) L’option INOX comprend le montage de l’enceinte
en visserie inoxydable et le traitement imperméabilisant
des membranes des haut-parleurs.

(8) L’option de tropicalisation comprend le revêtement
de l’ébénisterie par une coque en polyester, la visserie
inoxydable et le traitement imperméabilisant des
membranes.

(9) L’option peinture comprend une peinture suivant
coloris spécifique (teinte RAL, PANTONE ou échantillon).

Une garantie totale de cinq ans
couvre les filtres et les
transducteurs contre tous vices
de fabrication dans des conditions
normales d’utilisa tion des produits.

Diffusion : Octobre 2010

APG mène une politique de recherche et de développement
destinée à l’amélioration de ses produits. Pour cette raison, de nouveaux
matériaux, méthodes de fabrication et changements de principe
peuvent être introduits sans avertissement préalable. De ce fait,
un produit APG peut différer sous certains aspects de sa description
publiée, toutefois, sauf indication contraire, ses caractéristiques seront
supérieures ou égales à celles publiées.
