L’enceinte DS12 offre une très grande souplesse d’utilisation : tous
types de sonorisation de façade avec ou sans caisson de basse ou
retour de scène. Cette enceinte se caractérise par une très grande
fiabilité face aux cas d’utilisation extrême.
L’ergonomie et les multiples options additionnelles de la DS12 en
font un produit particulièrement simple et rapide à mettre en œuvre :
elle peut-être simplement posée, montée sur pied, suspendue seule
ou en grappe ou encore fixée au mur ou au plafond.
En tant qu’enceinte de diffusion principale, la DS12 est destinée à
la sonorisation des moyennes surfaces. Elle peut être utilisée en
diffusion de complément comme enceinte de rappel.
Utilisée seule, la DS12 offre précision et clarté dans la bande vocale.
Pour les applications musicales en mode large bande, l’utilisation
d’un processeur dédié est requise afin d’optimiser la réponse de
l’enceinte. Combinée avec des caissons de basse, la DS12 permet de
constituer des systèmes de façade adaptés à la sonorisation de
spectacles vivants en théâtre, cabarets ou salles de concerts.
Les processeurs de façade SPM12 et SPDS12 permettent de gérer
un système stéréo + subwoofer. Le SPR permet de piloter un système
de 4 canaux de retours de scène indépendants.
ENCEINTE POLYVALENTE MOYENNE PUISSANCE
Deux voies coaxiales, bass reflex
Un 30 cm, (bobine 65 mm)
Un moteur HF 1’’,(bobine 45 mm)
CARACTERISTIQUES
Polyvalence façade/retour de scène
Très haut niveau de fiabilité
Compacité
APPLICATIONS
Sonorisation de complément
Sonorisation mobile
SPECIFICATIONS
300 W AES
97 dB SPL @ 1W à 1m
8 Ohm
Ouverture conique 100°
500 x 470 x 350 mm
2 protections thermiques
Fonctionne en mono-amplification
Processeur optionnel
Subwoofer optionnel
L’enceinte APG DS12 est une enceinte
polyvalente deux voies, large bande.
La section grave/médium comporte un hautparleur de 30cm monté en bass-reflex. La
section aiguë est confiée à un moteur HF
coaxial 1’’.
Comme les autres enceintes de la série APG
Dispersion, la DS12 est équipée d’un
ensemble de haut-parleurs coaxiaux ce qui lui
confère un champ acoustique parfaitement
cohérent sur une ouverture acoustique
conique de 100°.
L’ébénisterie comporte un pan coupé à 45°
permettant une exploitation en retour de
scène et intègre une embase pour pied
standard de 36 mm et une poignée à barre
encastrée.
L’option FAERO4 comprend l’adaptation de
4 coupelles AEROQUIP™ permettant le
levage. L’option ETDS12 comprend un étrier
en acier permettant la fixation de l’enceinte
au mur ou au plafond avec possibilité de
réglage des angles de diffusion.
Les processeurs dédiés permettent de
protéger et d’optimiser le fonctionnement de
la DS12 en mode large bande ou combinée
avec subwoofer.
APG préconise l’emploi des "subwoofers"
SUB138P /PS, SUB138 /S ou SUB238S.
SERIE
DISPERSION

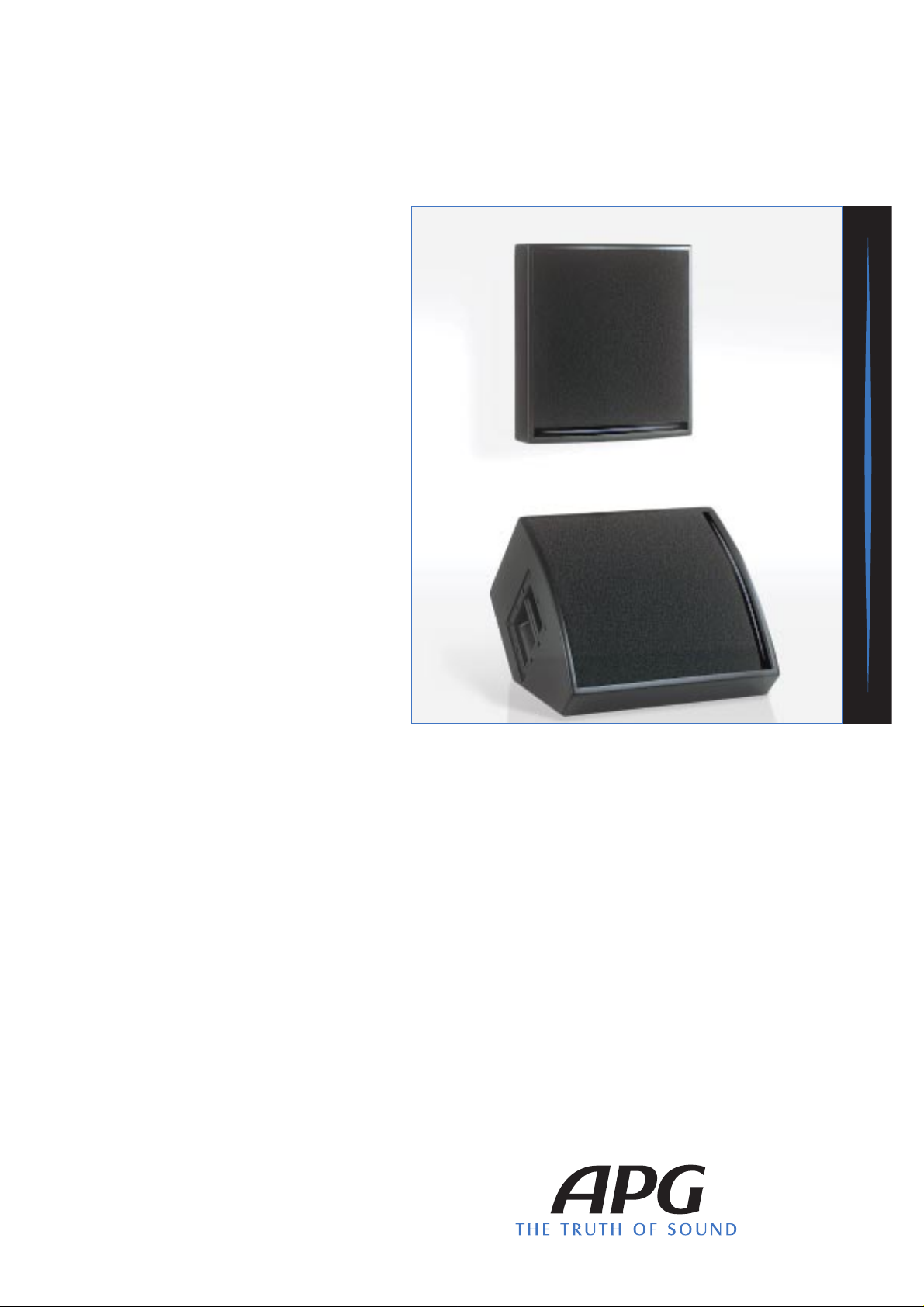

Enceintes DS12 présentées en façade et en retour de scène
DS12
Bien que la DS12 soit une enceinte mono-amplifiée,
le tableau de spécifications fait apparaître
distinctement une voie basse et une voie haute. Ces
informations permettent de connaître précisément la
quantité d'énergie restituée par chacun des
transducteurs, ainsi que les bandes de fréquences
dans lesquelles ils opèrent.
(1) L'efficacité de 98 dB s'entend après atténuation ;
avant atténuation, l'efficacité est de 105 dB. Cette
atténuation permet non seulement de linéariser le
système mais aussi d'augmenter la puissance
admissible dans la section considérée.
(2) La dispersion est contrôlée à partir de 500 Hz, les
angles donnés sont peu significatifs en dessous de
cette fréquence.
(3) La norme de puissance AES correspond à une
utilisation de l'enceinte pendant 2 heures, en bruit
rose filtré sur une décade (facteur de crête de 6 dB)
dans la bande utile.
(4) Les embases SPEAKON 4 sont câblées point chaud
en 1+, point froid en 1-.
(5) La DS12 peut être équipée en option de 4 anneaux
de levage AEROQUIP™ (FAERO4) permettant la
suspension de l’enceinte par des élingues.
(6) Le système d’accroche ETDS12 est un étrier en
acier de 4mm permettant la fixation des enceintes au
mur et au plafond avec possibilité de réglage d’angle.
(7) L’option de tropicalisation comprend le
revêtement de l’ébénisterie par une coque en
polyester, la visserie en acier inoxydable et le
traitement imperméabilisant des membranes.
Diffusion : Janvier 2004
APG mène une politique de recherche et de développementdestinée
à l'amélioration de ses produits. Pour cette raison, de nouveaux
matériaux, méthodes de fabrication et changements de principe
peuvent être introduits sans avertissement préalable. De ce fait, un
produit APG peut différer sous certains aspects de sa description
publiée, toutefois, sauf indication contraire, ses caractéristiques
seront supérieures ou égales à celles publiées.
APG FRANCE - 186 allée des érables - ZI Paris nord II BP 50056 - 95947 ROISSY C.D.G. Cedex
Tel. : +33 (0)148 6311 37 -Fax :+33 (0)148 6311 33 - e.mail : contact@apg.tm.fr - www.apg.tm.fr
SPECIFICATIONS TECHNIQUES
CARACTERISTIQUES Voie basse Voie haute
Bande passante avec processeur (± 3 dB) 55 Hz à 1200 Hz 1200 Hz à 18 kHz
Bande passante sans processeur (± 3 dB) 70 Hz à 1200 Hz 1200 Hz à 18 kHz
Efficacité 1W à 1m, f> 80 Hz 97 dB SPL 98 dB SPL (1)
Niveau maxi continu à 1m, f > 80 Hz 121 dB SPL 125 dB SPL
Niveau crête à 1m, f > 80 Hz 127 dB SPL 129 dB SPL
Angles de couverture 100° conique (2) 100° conique (2)
Impédance nominale 8 ohm
COMPOSANTS
Transducteurs Un 30 cm coaxial Un moteur HF 1”
Diamètre de la bobine 66 mm 45 mm
Type de charge Bass reflex Trompe conique
PUISSANCES
Amplification recommandée 150 à 450 W
Instantanée 900 W
AES (3) 300 W
CONSTRUCTION ET CARACTERISTIQUES PHYSIQUES
Ebénisterie Multiplis de bouleau 18 mm feuilluré collé marine
Filtres passifs Selfs à air, condensateurs à film plastique, résistances bobinées
Protections contre les surcharges Thermiques à réarmement automatique
Finition Revêtement aquaréthane noir chargé à haute résistance
Grille de protection Acier perforé à forte transparence acoustique
Face avant Mousse acoustique de 10 mm noire
Connecteurs 2 SPEAKON NLM4P (4)
Poignée 1 poignée latérale encastrée
Montage sur pied Support femelle pour pied de 36 mm
Dimensions (H, L, P) 500 x 470 x 350 mm
Masse nette unitaire 22 kg
Masse brute emballée 25 kg
OPTIONS
FAERO4 (5) 4 anneaux de levage AEROQUIP™
ETDS12 (6) Etrier de fixation pour enceinte DS12
INOX01 Visserie inoxydable et traitement imperméabilisant des H.P.
TROPIC02 (7) Tropicalisation complète : ébénisterie, visserie, H.P.
TRAITEMENT DU SIGNAL
Le SPM12 assure les fonctions de filtrage, égalisation, protection et la distribution de signal pour un
système de façade stéréo en DS12 éventuellement combinées avec des "subwoofers" APG.
Le SPDS12 comporte en plus les fonctions de protections des haut-parleurs par simulation des paramètres
limitatifs : déplacement de la membrane, montée en température de la bobine, clip de l’amplificateur.
Il permet d’optimiser l’alignement en phase des "subwoofers" par rapport aux enceintes satellites et
comporte un clavier de sélection permettant d’adapter le type de "subwoofer" APG utilisé.
Le SPR assure les fonctions de filtrage et égalisation sur quatre voies indépendantes de retour de scène.
DS12
45
°°
350
470
500
470 550
390
