Apex APP2 User Manual

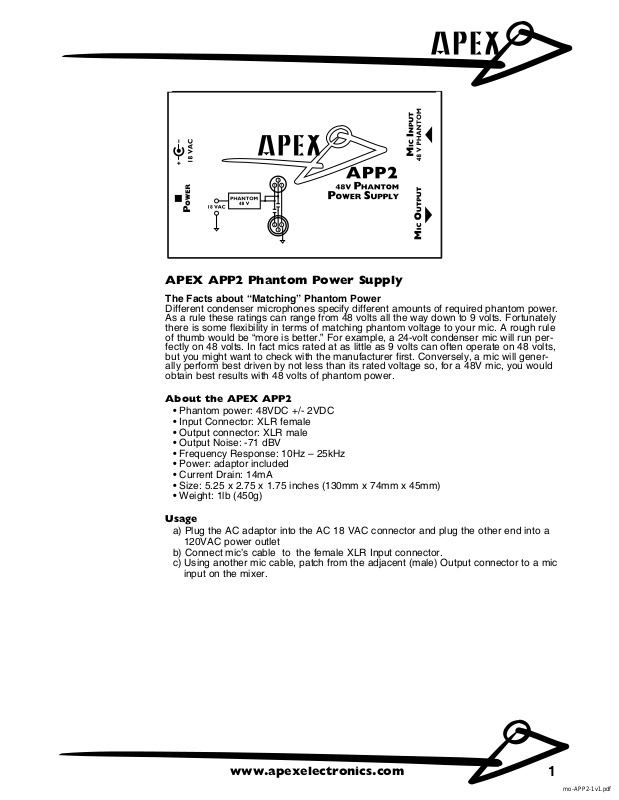

APEX APP2 Phantom Power Supply

mo-APP2-1v1.pdf

The Facts about “Matching” Phantom Power

Different condenser microphones specify different amounts of required phantom power.
As a rule these ratings can range from 48 volts all the way down to 9 volts. Fortunately
there is some flexibility in terms of matching phantom voltage to your mic. A rough rule
of thumb would be “more is better.” For example, a 24-volt condenser mic will run per­fectly on 48 volts. In fact mics rated at as little as 9 volts can often operate on 48 volts,
but you might want to check with the manufacturer first. Conversely, a mic will gener­ally perform best driven by not less than its rated voltage so, for a 48V mic, you would
obtain best results with 48 volts of phantom power.

About the APEX APP2

• Phantom power: 48VDC +/- 2VDC

• Input Connector: XLR female

• Output connector: XLR male

• Output Noise: -71 dBV

• Frequency Response: 10Hz – 25kHz

• Power: adaptor included

• Current Drain: 14mA

• Size: 5.25 x 2.75 x 1.75 inches (130mm x 74mm x 45mm)

• Weight: 1lb (450g)

Usage

a) Plug the AC adaptor into the AC 18 VAC connector and plug the other end into a

120VAC power outlet
b) Connect mic’s cable to the female XLR Input connector.
c) Using another mic cable, patch from the adjacent (male) Output connector to a mic

input on the mixer.

www.apexelectronics.com

1

Le Bloc D’Alimentation en Duplex APEX APP2

Les faits à propos de “l’Adaptation” de l’Alimentation en Duplex

Les microphones à condensateur ne requièrent pas tous la même alimentation en
duplex. En général, ils requièrent une alimentation pouvant varié de 48 volts à 9 volts.
Heureusement il existe une certaine flexibilité lorsque vous adaptez une alimentation
en duplex à un microphone à condensateur. En règle générale, plus le voltage est
élevé, mieux c’est. Par exemple, un microphone à condensateur de 24-volt fonction­nera parfaitement bien avec une alimentation en duplex de 48 volts. En fait, les micro­phones requérant aussi peu que 9 volts peuvent souvent fonctionner avec 48 volts,
mais il est toujours préférable de vérifier avant tout avec le fabricant du microphone.
Réciproquement, un microphone offrira toujours une meilleure performance avec une
alimentation qui n’est pas inférieure à celle requise. Cela signifie que si un microphone
est conçu pour opérer avec une alimentation en duplex de 48 Volts, vous obtiendrez de
meilleurs résultats avec une alimentation en duplex de 48 volts.

À propos du APEX APP2

• Alimentation en Duplex: 48VDC +/- 2VDC

• Connecteur d’entrée: XLR femelle

• Connecteur de sortie: XLR mâle

• Bruit de Sortie: -71 dBV

• Réponse en Fréquence: 10Hz – 25kHz

• Alimentation: Adaptateur inclut

• Consommation de courant: 14mA

• Dimensions: 5.25 x 2.75 x 1.75 pouces (130mm x 74mm x 45mm)

• Poids: 1livres (450g)

Utilisation

a) Branchez l’adaptateur CA dans le connecteur CA 18 VCA et branchez l’autre

extrémité à une prise murale d’alimentation de 120VCA
b) Connectez le câble du microphone à la prise d’entrée XLR femelle.
c) À l’aide d’un deuxième câble pour microphone, raccordez la prise de sortie adja-

cente (mâle) à une prise d’entrée pour microphone sur le mixeur.

2

www.apexelectronics.com
