Apex APEX188 User Manual
Distributed in Canada by
Yorkville Sound Ltd., 550 Granite Court, Pickering, Ontario L1W-3Y8
phone : (905) 837-8481 fax : (905) 839-5776
www.apexelectronics.com
Distributed in U.S.A. by Yorkville Sound Inc., 4625 Witmer Industrial Estate Niagara Falls, New York, 14305
phone : (716) 297-2920 fax : (716) 297-3689
Apex188
USB
Stereo USB Condenser Microphone

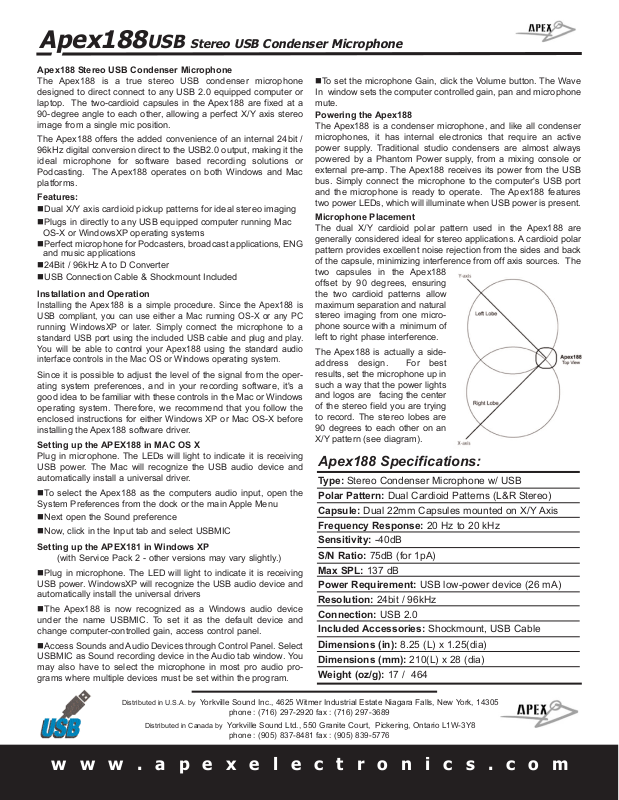

Apex188 Stereo USB Condenser Microphone
The Apex188 is a true stereo USB condenser microphone
designed to direct connect to any USB 2.0 equipped computer or
laptop. The two-cardioid capsules in the Apex188 are fixed at a
90-degree angle to each other, allowing a perfect X/Y axis stereo
image from a single mic position.
The Apex188 offers the added convenience of an internal 24bit /
96kHz digital conversion direct to the USB2.0 output, making it the
ideal microphone for software based recording solutions or
Podcasting. The Apex188 operates on both Windows and Mac
platforms.
Features:
Dual X/Y axis cardioid pickup patterns for ideal stereo imaging
Plugs in directly to any USB equipped computer running Mac
OS-X or WindowsXP operating systems
Perfect microphone for Podcasters, broadcast applications, ENG
and music applications
24Bit / 96kHz A to D Converter
USB Connection Cable & Shockmount Included
Installation and Operation
Installing the Apex188 is a simple procedure. Since the Apex188 is
USB compliant, you can use either a Mac running OS-X or any PC
running WindowsXP or later. Simply connect the microphone to a
standard USB port using the included USB cable and plug and play.
You will be able to control your Apex188 using the standard audio
interface controls in the Mac OS or Windows operating system
.
Since it is possible to adjust the level of the signal from the operating system preferences, and in your recording software, it's a
good idea to be familiar with these controls in the Mac or Windows
operating system. Therefore, we recommend that you follow the
enclosed instructions for either Windows XP or Mac OS-X before
installing the Apex188 software driver.
Setting up the APEX188 in MAC OS X
Plug in microphone. The LEDs will light to indicate it is receiving
USB power. The Mac will recognize the USB audio device and
automatically install a universal driver.
To select the Apex188 as the computers audio input, open the
System Preferences from the dock or the main Apple Menu
Next open the Sound preference
Now, click in the Input tab and select USBMIC
Setting up the APEX181 in Windows XP
(with Service Pack 2 - other versions may vary slightly.)
Plug in microphone. The LED will light to indicate it is receiving
USB power. WindowsXP will recognize the USB audio device and
automatically install the universal drivers
The Apex188 is now recognized as a Windows audio device
under the name USBMIC. To set it as the default device and
change computer-controlled gain, access control panel.
Access Sounds and Audio Devices through Control Panel. Select
USBMIC as Sound recording device in the Audio tab window. You
may also have to select the microphone in most pro audio programs where multiple devices must be set within the program.
To set the microphone Gain, click the Volume button. The Wave
In window sets the computer controlled gain, pan and microphone
mute.
Powering the Apex188
The Apex188 is a condenser microphone, and like all condenser
microphones, it has internal electronics that require an active
power supply. Traditional studio condensers are almost always
powered by a Phantom Power supply, from a mixing console or
external pre-amp. The Apex188 receives its power from the USB
bus. Simply connect the microphone to the computer's USB port
and the microphone is ready to operate. The Apex188 features
two power LEDs, which will illuminate when USB power is present.
Microphone Placement
The dual X/Y cardioid polar pattern used in the Apex188 are
generally considered ideal for stereo applications. A cardioid polar
pattern provides excellent noise rejection from the sides and back
of the capsule, minimizing interference from off axis sources. The
two capsules in the Apex188
offset by 90 degrees, ensuring
the two cardioid patterns allow
maximum separation and natural
stereo imaging from one microphone source with a minimum of
left to right phase interference.
The Apex188 is actually a sideaddress design. For best
results, set the microphone up in
such a way that the power lights
and logos are facing the center
of the stereo field you are trying
to record. The stereo lobes are
90 degrees to each other on an
X/Y pattern (see diagram).
Type: Stereo Condenser Microphone w/ USB
Polar Pattern: Dual Cardioid Patterns (L&R Stereo)
Capsule: Dual 22mm Capsules mounted on X/Y Axis
Frequency Response: 20 Hz to 20 kHz
Sensitivity: -40dB
S/N Ratio: 75dB (for 1pA)
Max SPL: 137 dB
Power Requirement: USB low-power device (26 mA)
Resolution: 24bit / 96kHz
Connection: USB 2.0
Included Accessories: Shockmount, USB Cable
Dimensions (in): 8.25 (L) x 1.25(dia)
Dimensions (mm): 210(L) x 28 (dia)
Weight (oz/g): 17 / 464
Apex188 Specifications:
Distributed in Canada by
Yorkville Sound Ltd., 550 Granite Court, Pickering, Ontario L1W-3Y8
phone : (905) 837-8481 fax : (905) 839-5776
www.apexelectronics.com
Distributed in U.S.A. by Yorkville Sound Inc., 4625 Witmer Industrial Estate Niagara Falls, New York, 14305
phone : (716) 297-2920 fax : (716) 297-3689
Apex188 Microphone électrostatique USB stéréo
Le Apex188 est un microphone électrostatique USB stéréo, conçu pour se
brancher directement à tout ordinateur possédant une interface USB 2.0.
Les deux capsules cardioïdes du Apex 188 sont fixes, et placées en un
angle de 90 degrés l'une par rapport à l'autre, procurant une parfaite image
stéréo en axe X/Y.
Le Apex188 offre en plus une conversion digitale interne 24bit / 96kHz vers
la sortie USB 2.0, en faisant le microphone idéal pour enregistrement
numérique et baladodiffusion. Le Apex188 peut s'utiliser aussi bien sur
plateforme Windows que Mac.
Caractéristiques:
Diagrammes polaires cardioïdes doubles sur axe X/Y pour parfaite
image stéréo
Se branche directement à tout ordinateur possédant une interface USB,
utilisant Mac OS-X ou WindowsXP
Parfait microphone pour Baladodiffuseurs (podcasters), diffusion,
journalisme électronique et logiciels audio
Convertisseur A/D 24Bit / 96kHz
Fils USB et support anti-vibration inclus
Installation et Opération
Installer le Apex188 est très simple. Compatible avec le format de connexion
USB, vous pouvez tout aussi bien utiliser un ordinateur MAC doté d'un système d'opération OS-X, ou un ordinateur PC doté d'un système Windows XP.
Branchez tout simplement le microphone sur la prise USB à l'aide du câble
USB inclus, et vous êtes immédiatement prêt à enregistrer. Vous serez à
même de contrôler votre microphone Apex188 par le biais des interfaces audio
standards faisant partie des systèmes OS-X ou Windows XP.
Étant donné qu'il est possible d'ajuster les niveaux de volume en accédant
aux options de préférences de votre système d'opération, ainsi que de
votre logiciel d'enregistrement, il est fortement conseillé de vous familiariser avec ces commandes du système MAC ou Windows. Nous vous
recommandons de suivre les instructions ci-incluses afin d'installer le
moteur du logiciel du Apex188, soit pour MAC OS-X ou Windows XP.
Configuration du Apex188 pour MAC OS-X
Branchez le microphone dans la prise USB. La lumière LED s'illuminera,
indiquant si le courant USB est présent. Le MAC reconnaîtra l'appareil audio
USB et installera le moteur commun (universal driver) automatiquement.
Pour assigner le Apex188 comme entrée audio pour votre ordinateur,
accédez à Préférences Système à partir du Dock ou du menu principal Apple
Ensuite, ouvrez le tableau du Son
Maintenant, cliquez l'onglet Entrée et sélectionnez USBMIC
Configuration du APEX188 pour Windows XP
(avec Service Pack 2 - autres versions peuvent varier légèrement)
Branchez le microphone dans la prise USB. La lumière LED s'illuminera, indiquant si le courant USB est présent. WindowsXP reconnaîtra l'appareil audio
USB et installera les moteurs communs (universal drivers) automatiquement
Le Apex188 est maintenant reconnu par Windows comme appareil audio
sous le nom USBMIC. Pour l'assigner comme dispositif audio par défaut et
contrôler son volume par le biais du panneau de contrôle de l'ordinateur,
accédez au Panneau de Configuration
Accédez à "Sons, Voix et Périphériques Audio" dans le Panneau de
Configuration. Pour l'enregistrement audio, sous l'onglet Audio sélectionnez
USBMIC. Il est probable que vous deviez aussi effectuer des réglages pour
assigner le microphone à l'intérieur de votre logiciel audio, la plupart des logiciels pro audio permettant une sélection parmi de multiples sources, par le
biais du panneau de configuration du logiciel que vous utilisez.
Afin d'ajuster le Gain du microphone, cliquez le bouton de Volume.
L'écran "Wave In" permet d'ajuster le gain, l'image stéréo et la mise sous
silence du microphone.
Mise sous tension du Apex188
Le Apex188 est un microphone électrostatique, et comme tous les microphones électrostatiques, il possède une circuiterie interne nécessitant une
alimentation électrique. Les microphones électrostatiques de studio sont
presque toujours activés par une alimentation fantôme (phantom power),
provenant soit de la console de mixage ou bien d'un préamplificateur
externe. Le Apex188, quant à lui, reçoit son alimentation directement par
le bus USB. Branchez simplement le microphone à un port USB de votre
ordinateur et il est prêt à utiliser. Le Apex 188 possède un voyant LED bleu
qui s'allume lorsque le courant USB est présent.
Placement du Microphone
Le diagramme polaire cardioïde double X/Y du Apex188 est généralement
considéré idéal pour la plupart des situations d'enregistrement stéréo. Un
diagramme cardioïde offre un excellent rejet de bruits indésirables
provenant du côté et de l'arrière du microphone ou dans une position 180
degrés, minimisant feedback et interférences pouvant provenir d'autres
sources sonores hors axe. Les deux
capsules du Apex188, décalées en
angle de 90 degrés, permettent aux
deux diagrammes polaires cardioïdes
une séparation maximale et une image
stéréo naturelle de la part d'une source
micro unique, produisant une interférence phasique de gauche à droite
minimale.
Le Apex188 est en fait un microphone à
évents latéraux. Pour une performance
optimale, il est reommendé de placer le
microphone de manière à ce que les
lumières indicatrices de mise sous tension et les logos soient orientés vers le
centre du champ stéréo à enregistrer.
Les lobes stéréo sont placés en angle
de 90 degrés l'un par rapport à l'autre en
une configuration X/Y (voir schéma).
Type: Microphone Électrostatique USB Stéréo
Diagramme Polaire: Cardioïde Double (G&D stéréo)
Capsule: Double capsules 22mm placées en axe X/Y
Réponse en Fréquences: 20 Hz à 20 kHz
Sensibilité:-40dB
Ratio Signal/Bruit: 75dB (pour 1pA)
SPL Max: 137dB
Courant Requis: prise USB à faible courant (26 mA)
Résolution: 24bit / 96kHz
Connexion: USB 2.0
Accessoires inclus: Support anti-vibration, fil USB
Dimensions (pouces): 8.25 (L) x 1.25(diamètre)
Dimensions (mm): 210(L) x 28 (diamètre)
Poids (onces/grammes): 17 / 464
Apex188 - Spécifications:
