Page 1
1.50min-10.00Max
(.059MIN.-.393MAX.)
1
(.531DIA)
Ø13.50
Ø13.60
(.535DIA)
12.90
(.507)
(.787)
20.00
20.00
(.787) (.787)
20.00
20
(.787)
2
0.80min-4.30Max
(.031MIN.-.169MAX.)
1.50min-10.00Max
(.059MIN.-.393MAX.)
(.531DIA)
Ø13.50
Ø13.60
(.535DIA)
12.90
(.507)
(.689)
17.50
17.50
(.689) (.689)
17.50
20
(.787)
Ø15.60
(.614DIA)

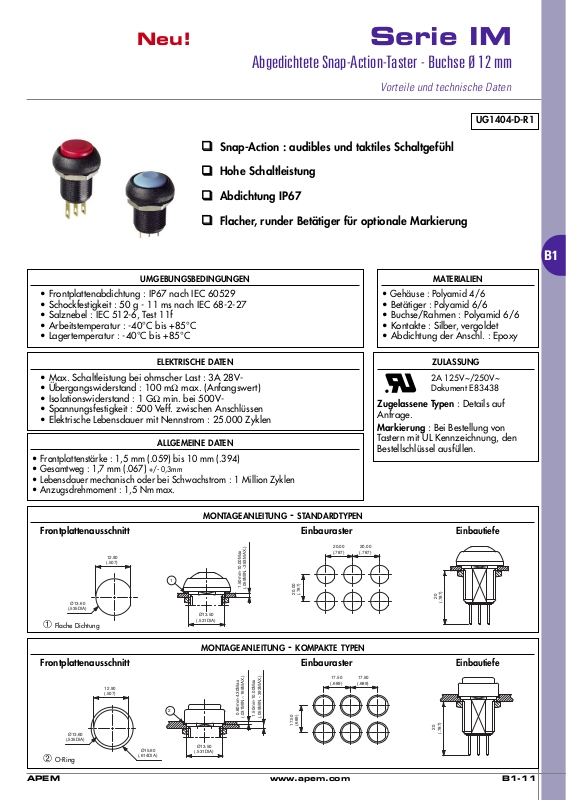

Neu!
Serie IM
Abgedichtete Snap-Action-Taster - Buchse Ø 12 mm
Vorteile und technische Daten
❑
Snap-Action : audibles und taktiles Schaltgefühl
❑
Hohe Schaltleistung
❑
Abdichtung IP67
❑
Flacher, runder Betätiger für optionale Markierung
UG1404-D-R1
B1
UMGEBUNGSBEDINGUNGEN
• Frontplattenabdichtung : IP67 nach IEC 60529
• Schockfestigkeit : 50 g - 11 ms nach IEC 68-2-27
• Salznebel : IEC 512-6, Test 11f
• Arbeitstemperatur : -40°C bis +85°C
• Lagertemperatur : -40°C bis +85°C
ELEKTRISCHE DATEN
• Max. Schaltleistung bei ohmscher Last : 3A 28V-
• Übergangswiderstand : 100 mΩ max. (Anfangswert)
• Isolationswiderstand : 1 GΩ min. bei 500V-
• Spannungsfestigkeit : 500 Veff. zwischen Anschlüssen
• Elektrische Lebensdauer mit Nennstrom : 25.000 Zyklen
ALLGEMEINE DATEN
• Frontplattenstärke : 1,5 mm (.059) bis 10 mm (.394)
•
Gesamtweg : 1,7 mm (.067) +/- 0,3mm
• Lebensdauer mechanisch oder bei Schwachstrom : 1 Million Zyklen
• Anzugsdrehmoment : 1,5 Nm max.
MONTAGEANLEITUNG - STANDARDTYPEN
Frontplattenausschnitt Einbauraster
MATERIALIEN
• Gehäuse : Polyamid 4/6
• Betätiger :
Polyamid
6/6
• Buchse/Rahmen : Polyamid 6/6
• Kontakte : Silber, vergoldet
• Abdichtung der Anschl. : Epoxy
ZULASSUNG
2A 125V~/250V~
Dokument E83438
Zugelassene Typen : Details auf
Anfrage.
Markierung : Bei Bestellung von
Tastern mit UL Kennzeichnung, den
Bestellschlüssel ausfüllen.
Einbautiefe
➀ Flache Dichtung
MONTAGEANLEITUNG - KOMPAKTE TYPEN
Frontplattenausschnitt Einbauraster
➁ O-Ring
APEM www.apem.com B1-11
Einbautiefe
Page 2
Serie IM
Abgedichtete Snap-Action-Taster - Buchse Ø 12 mm
Gesamtübersicht
M
I
Neu!
B1
SERIE
Betätigerfarben
1 blau
B dunkelblau
2 schwarz
3 grün
4 grau
5 gelb
6 rot
7 weiß
9 orange
Betätigerform
R rund, gewölbt
P rund, flach
Buchse/Rahmenfarben
2 schwarz
Weitere : auf Anfrage.
Elektrische Schaltfolge
7 NC + NO
Rahmen-Optionen
(leer) Standardrahmen
075 kompakter Rahmen,
Frontmontage
234 kompakter Rahmen,
Standardmontage
Anschlüsse
P gerade Lötstifte
Steckanschlüsse
Z
Betätiger-Optionen
(leer) Std-Betätiger
104 langer Betätiger
Kontakte
4 Silber, vergoldet
Standard)
(
Zulassung
UL
zugelassene Typen :
auf Anfrage.
BESTELLHINWEISE
Auf den folgenden Seiten finden Sie :
die Grundausführungen und die Optionen in derselben Reihenfolge wie oben
Maßangaben : alle Maße in Millimeter und Zoll (Zoll in Klammern)
ACHTUNG : Nicht alle im Bestellschlüssel möglichen Kombinationen sind lieferbar.
Die möglichen Kombinationen sind den nachfolgenden Seiten zu entnehmen.
Dichtkappen zum Schutz gegen Frost und Sand (Bez. U5125) sind verfügbar.
Siehe Seite “Abdichtung“ nach der Serie IA oder Kapitel H.
Montagezubehör : Folgende Teile werden standardmäßig mitgeliefert : 1 flache Dichtung (Standardrahmen) oder 1 O-Ring
(kompakter Rahmen) und 1 Sechskantmutter SW14 (.551). Sechskantmutter : U166.
Verpackungseinheit : 50 Stück
B1-12 APEM www.apem.com
Page 3
Neu!
10.80
Ø17.50
(.688DIA)
Ø12.00
(.472DIA)
(.039)
3.50
(.138)
(.146)
3.70
(.110)
2.80
EPOXY
(.425)
(.713)
1.00
18.1 5.00
(.196)
(.078)
2.00
(.472DIAx0.75IS)
Ø12.00x0.75SI
(.132)
3.35
(.132)
3
.35
(.020)
0.50
10.80
Ø17.50
(.688DIA)
Ø12.00
(.472DIA)
(.047)
2.40
(.094)
(.299)
7.60
(.110)
2.80
EPOXY
(.425)
(.866)
1.20
22.00 5.00
(.196)
(.078)
2.00
(.472DIAx0.75IS)
Ø12.00x0.75SI
(.132)
3.35
(.132)
3.35
(.020)
0.50
C
IMFCT
3
21
(.039)
3.50
(.138)
(.146)
3.70
1
.00
(.047)
2.40
(.094)
(.299)
7.60
(.110)
2
.80
1.20
(
.047)
2.40
(.094)
(.299)
7.60
(.110)
2.80
1.20
Schaltfolge 7 (NC + NO)
GRUND-
AUSFÜHRUNG
Standardrahmen - gerade Lötstifte
Serie IM
Abgedichtete Snap-Action-Taster - Buchse Ø 12 mm
Rund - unbeleuchtet
gerade Lötstifte P Steckanschlüsse Z
Gemeinsamer Kontakt ist mit einem horizontalen Strich gekennzeichnet.
bflachung
A
➞
B1
gewölbter Betätiger
IMR7P4 NC+NO
flacher Betätiger
IMP7P4 NC+NO
Standardrahmen - Steckanschlüsse
gewölbter Betätiger
IMR7Z4 NC+NO
flacher Betätiger
IMP7Z4 NC+NO
➞
Abflachung
BETÄTIGERFARBEN
1 : blau - B : dunkelblau - 2 : schwarz - 3 : grün -
BUCHSE/RAHMENFARBEN
2 : schwarz (Standard)
Weitere : auf Anfrage.
APEM www.apem.com B1-13
4 : grau
- 5 : gelb - 6 : rot - 7 : weiß - 9 : orange
Page 4
Serie IM
2
2
5.00
(.196)
Ø15.00
(.590DIA)
Ø15.00
(.590DIA)
CIM075234
5.00
(.196)
Ø12.00
(.472DIA)
(.185)
4.70
Ø
12.00
(.472DIA)
(.185)
4.70
2
5.00
(.196)
Ø15.00
(.590DIA)
CIM075234
Abgedichtete Snap-Action-Taster - Buchse Ø 12 mm
Optionen
RAHMEN-OPTIONEN
leer) Standardrahmen
(
075 kompakter Rahmen Ø 15 (.590), Frontmontage in eine Gewindebuchse
234 kompakter Rahmen Ø 15 (.590), Standardmontage
Neu!
➁ O-Ring
B1
075
BETÄTIGER-OPTIONEN
(leer) Standardbetätiger
104 langer Betätiger
104 IMR
ZULASSUNG
UL
Zugelassene Typen : Details auf Anfrage.
Markierung : Bei Bestellung von Tastern mit UL Kennzeichnung, “UL” in das markierte Feld eintragen.
234
104 IMP
B1-14 APEM www.apem.com
Page 5
Serie “I”
Abgedichtete Miniatur-Drucktaster und -Druckschalter IC-IL-IM-IP-IB-IS-IH-IZ-IR-IA
Schutzklasse für elektrische Betriebsmittel nach IEC 60529, DIN 40050 und NFC 20-010.
ABDICHTUNG IP67
IP 6 7
(Eindringschutz) völlig staubdicht wasserdicht bis 1 Meter
Wassertiefe (30 Minuten)
Die Zeichnungen zeigen
unbeleuchtete Typen.
ABDICHTUNG IP69K
Reinigung unter hohem Druck und hoher Temperatur
Abdichtung
B1
1
IP69K Testbedingungen
.Druck:80-120bar
.Abstand:15cm
. Temperatur : 80°C ± 5°C
.
Fluss : 14 - 16 l pro Minute
. Zeit : 30 Sekunden je Zyklus
➀ Elastomer-Membrane
ZUSÄTZLICHE ABDICHTUNG FÜR SERIEN IC-IM-IL-IP-IB-IS-IH
Nur für RUNDE Betätiger, beleuchtet oder unbeleuchtet.
Durch Silikonkappe für Schutz gegen Frost und Abrieb (Sand). Getrennt bestellen.
- transparent : U5125
- blau : U5125-1
- schwarz : U5125-2
- rot : U5125-6
Arbeitstemperatur : -40°C bis +85°C
Lebensdauer : 500.000 Zyklen
Achtung : Keine flache Dichtung verwenden.
9.60
(.377)
Ø19.00
(.748 DIA)
ZUSÄTZLICHE ABDICHTUNG FÜR SERIE IA
Durch Silikonkappe. Getrennt bestellen.
- schwarz : U6602
Ø16.00
(.629 DIA)
-gelb:U6605
- rot : U6606
Arbeitstemperatur : -40°C bis +85°C
6.80
(.267)
Ø21.00
(.826 DIA)
Lebensdauer : 1.000.000 Zyklen
APEM www.apem.com B1-87
