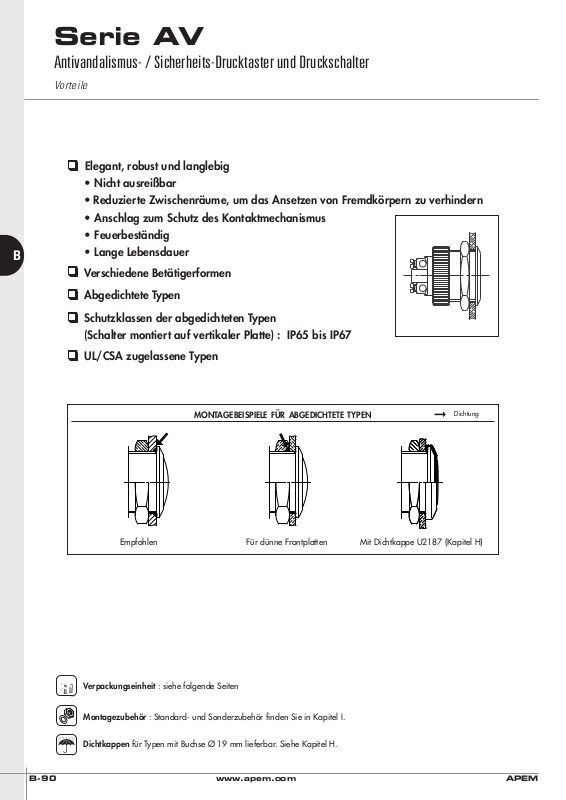

Serie AV
Antivandalismus- / Sicherheits-Drucktaster und Druckschalter
Vorteile
❑q
Elegant, robust und langlebig
• Nicht ausreißbar
• Reduzierte Zwischenräume, um das Ansetzen von Fremdkörpern zu verhindern
• Anschlag zum Schutz des Kontaktmechanismus
• Feuerbeständig
B
• Lange Lebensdauer
❑q
Verschiedene Betätigerformen
❑q
Abgedichtete Typen
Schutzklassen der abgedichteten Typen
❑q
(Schalter montiert auf vertikaler Platte) : IP65 bis IP67
UL/CSA zugelassene Typen
❑q
MONTAGEBEISPIELE FÜR ABGEDICHTETE TYPEN
➞
Dichtung
Empfohlen Für dünne Frontplatten Mit Dichtkappe U2187 (Kapitel H)
Verpackungseinheit : siehe folgende Seiten
Montagezubehör : Standard- und Sonderzubehör finden Sie in Kapitel I.
Dichtkappen für Typen mit Buchse Ø 19 mm lieferbar. Siehe Kapitel H.
B-90 APEM www.apem.com
Page 2
Serie AV
Antivandalismus- / Sicherheits-Drucktaster und Druckschalter
Serienübersicht
Die Serie AV ist eine breite Reihe Taster und Schalter, die aus 2 Produktfamilien besteht :
ANTIVANDALISMUS-DRUCKTASTER (Seiten B-92 bis B-94)
• Robust : Stoßwiderstand IK08 (Ø 19 mm) und IK10 (Ø 22 mm)
• Betätiger und Buchse : rostfreier Stahl
• Buchse Ø 19 mm (.748) oder 22 mm (.866)
Buchse Ø 19 mm Buchse Ø 22 mm
Betätiger
Buchse mit Abflachung
48V250V~
SICHERHEITSDRUCKTASTER UND -SCHALTER (Seiten B-95 bis B-115)
• Viele verschiedene Typen
• Betätiger und Buchse : Messing vernickelt, verchromt oder poliert und lackiert, rostfreier Stahl
• Buchsendurchmesser 16 mm (.629), 19 mm (.748), 22 mm (.866) oder 24 mm (.944)
• Betätigermarkierung
• Beleuchtung, taktile Rückmeldung
• Viele elektrische Schaltfolgen (tastend oder rastend)
flach gewölbt versenkt flach gewölbt
nein nein nein nein ja nein ja
AV09100 AV19100 AV9D100 AV03100 AVM3100 AV02100 AVM2100
AV09000 AV19000 AV9D000 AV03000 AVM3000 AV02000 AVM2000
B
Betätiger
Befestigungsmutter
Tastend (NO) taktil
Rastend (on-off)
Betätiger
Befestigungsmutter
Tastend (NO)
Tastend NC/NO
Rastend (on-on)
Tastend NO taktil
Tastend NO taktil
umspritzter Betätiger
Betätiger
Befestigungsmutter
Tastend (NO)
Tastend (NC)
Rastend (on-on)
Tastend NC/NO Betät.Ø 26
Tastend NC/NO Betät. Ø 30
Buchse Ø 16 mm
flach gewölbt
Sechskant
AV063 AV6P3 AV163 AV6B3 B-95
AV061 - AV161 - B-96
Sechskant
AV09•003 AV9P•003 AV19•003 AV9B•003 B-98
AV19LP - - -
AV091••EA AV191••EA -
AV09C7•3 - AV19C7•3 -
AV9S•D - -
Sechskant
AV03•003 - AV02•003 AV031202 - AV021202 -
AV031••EA - AV021••EA -
AV22LP - AV22LB - AV22LC B-113
- - AV22PNA* - - B-115
Rändel
flach gewölbt
Rändel
flach gewölbt konkav
Rändel
Sechskant
Buchse Ø 19 mm
Sechskant
Buchse Ø 22 mm
Sechskant
Rändel
Rändel
Rändel
Seite
Seite
B-101
B-102
B-104
B-106
Sechskant
- B-108
- B-109
- B-111
Seite
Buchse Ø 24 mm
Betätiger
Tastend (NO)
flach
AV24LP
gewölbt konkav Seite
AV24LB AV24LC B-114
WeitereTypen auf Anfrage.
APEM www.apem.com B-91
Page 3
B
2
1
1.7 Kg
29.5 cm
5 Kg
40 cm
Serie AV

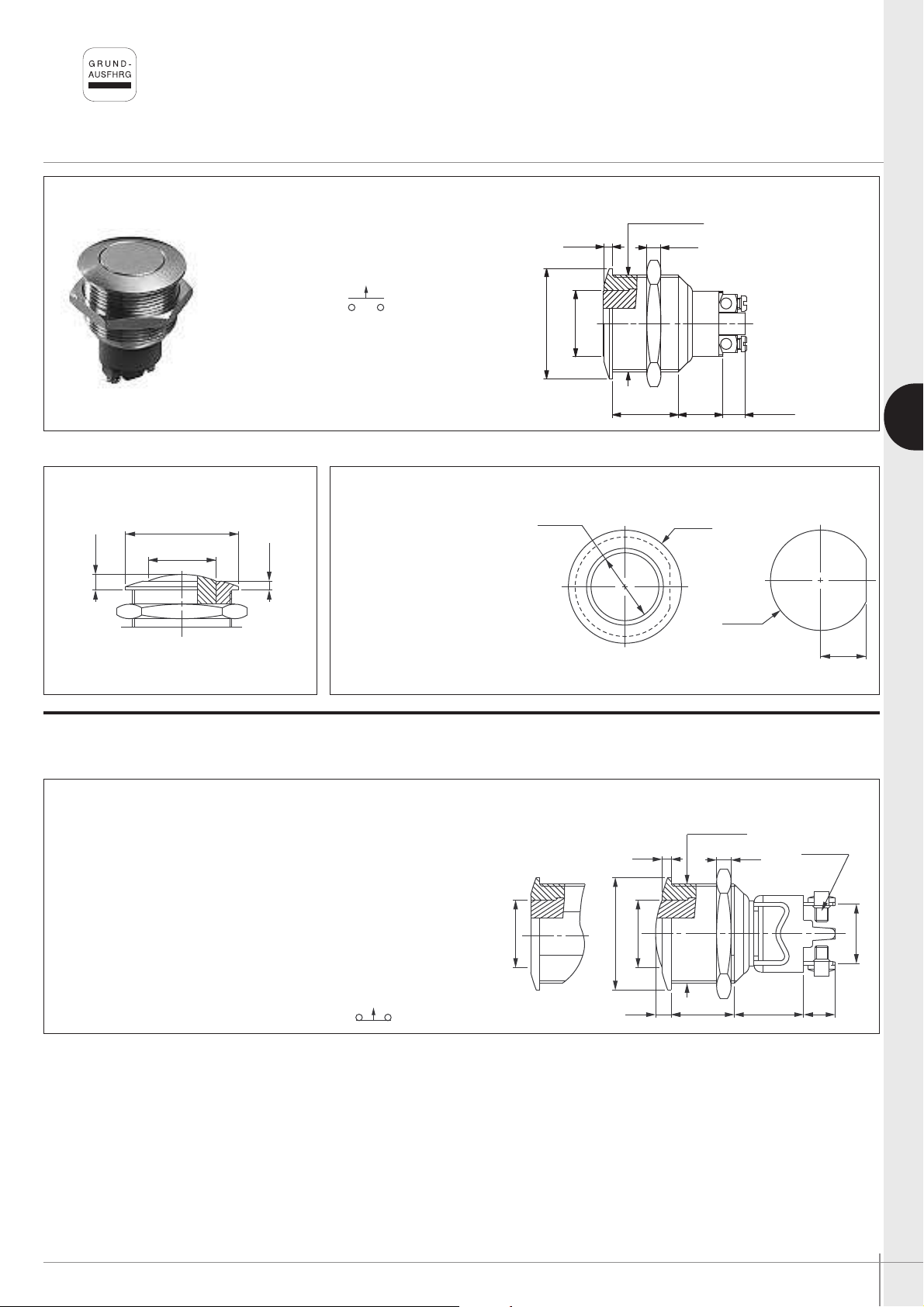

Antivandalismus-Drucktaster

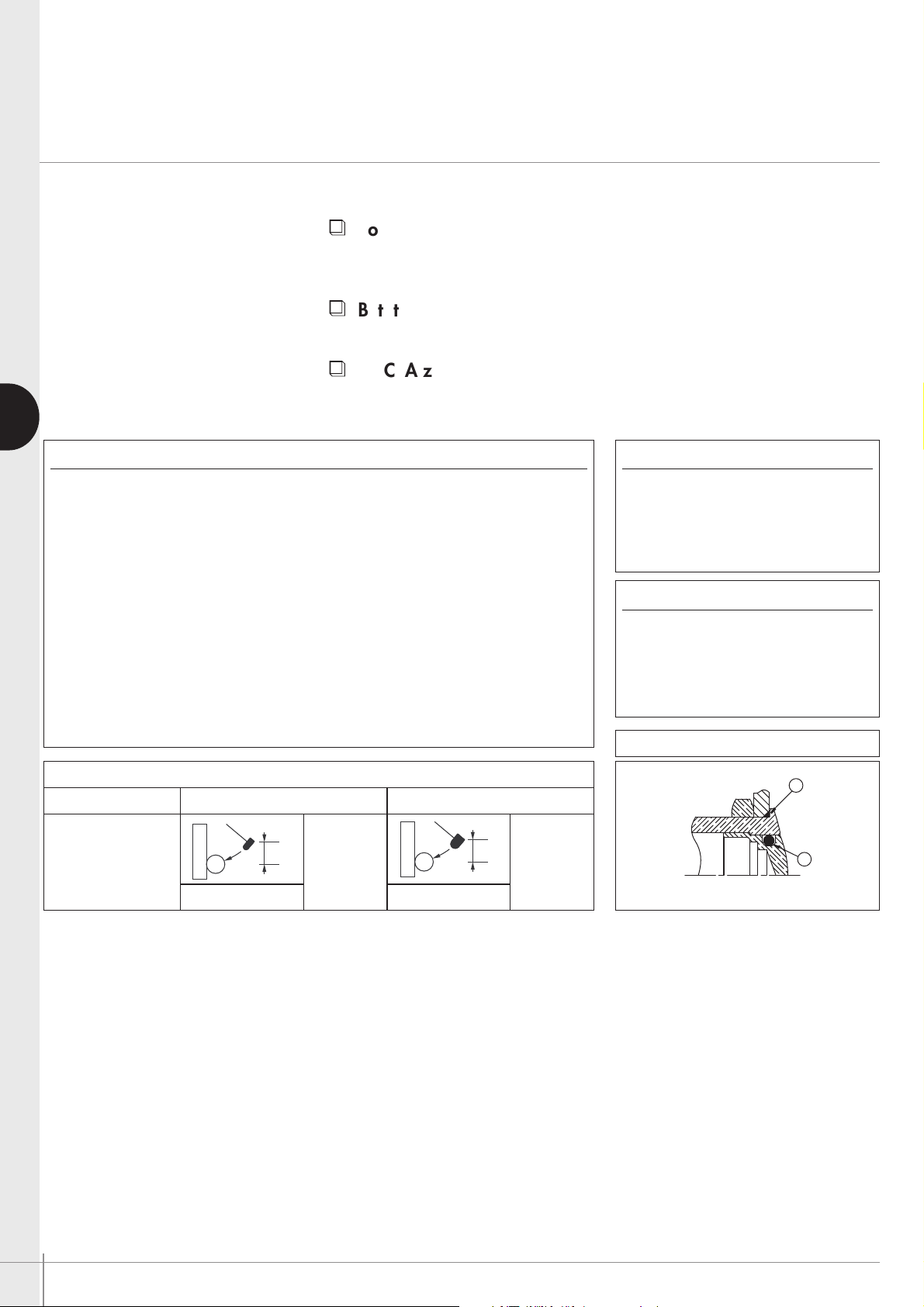

Vorteile und technische Daten
❑q
Robust : Stoßwiderstand IK08 bei Type Ø 19 mm
und IK10 bei Type Ø 22 mm
❑q
Betätiger und Buchse aus rostfreiem Stahl
❑q
UL-CSA zugelassen (nur Typen mit langem Gehäuse)
TECHNISCHE DATEN
• Max. Schaltleistung bei ohmscher Last :
- Kontakte A : 4A 12V-, 500.000 Zyklen
- Kontakte C : 2A 48 V-, 10.000 Zyklen
• Schaltleistung der Typen mit langem Gehäuse und Kontakten A (AV..000) :
UL-CSA : 4A 250V~ - 8A 125V~ - 6.000 Zyklen
• Übergangswiderstand : 10 mΩ max. bei 1A 2V (Anfangswert)
• Isolationswiderstand : 1.000 MΩ min. bei 500V-
• Spannungsfestigkeit : 2.000 Veff. 50 Hz min. zw. Anschlüssen und Masse
2.000 Veff. 50 Hz min. zwischen Anschlüssen
• Anzugsdrehmoment : 5 Nm min. - 14 Nm max.
• Frontplattenstärke : 1 (.039) bis 11 mm (.433) max.
• Arbeitstemperatur : -30°C bis +70°C
• Mechanische Lebensdauer : 1.000.000 Zyklen
• Handlötung : 300°C, 3 Sekunden max.
• Verpackungseinheit : 20 Taster (Ø 22) oder 40 Taster (Ø 19)
ROBUSTHEIT
Typen Ø 19 mm (.748) Typen Ø 22 mm (.866)
Schutzklasse nach
EN 50102, Juni 95
(NFC 20-015)
Hammer-Radius 25 mm Hammer-Radius 50 mm
Betätigerrobustheit erhöht durch Mutter oder Anschlag.
IK08
Schlagenergie:
5 joules
(5Nm)
IK10
Schlagenergie:
20 joules
(20Nm)
MATERIALIEN
• Gehäuse : PBT
•
Kontakte : Silber (A)
oder Messing, versilbert (C)
• Buchse : Stahl, rostfrei
• Betätiger : Stahl, rostfrei
AUSSCHNITTE
• Frontplattenausschnitt :
Ø 19,2 mm (.755)
oder Ø 22,2 mm (.874)
• Min. Raster für Matrix-Montage :
30 mm x 30 mm (1.181x1.181)

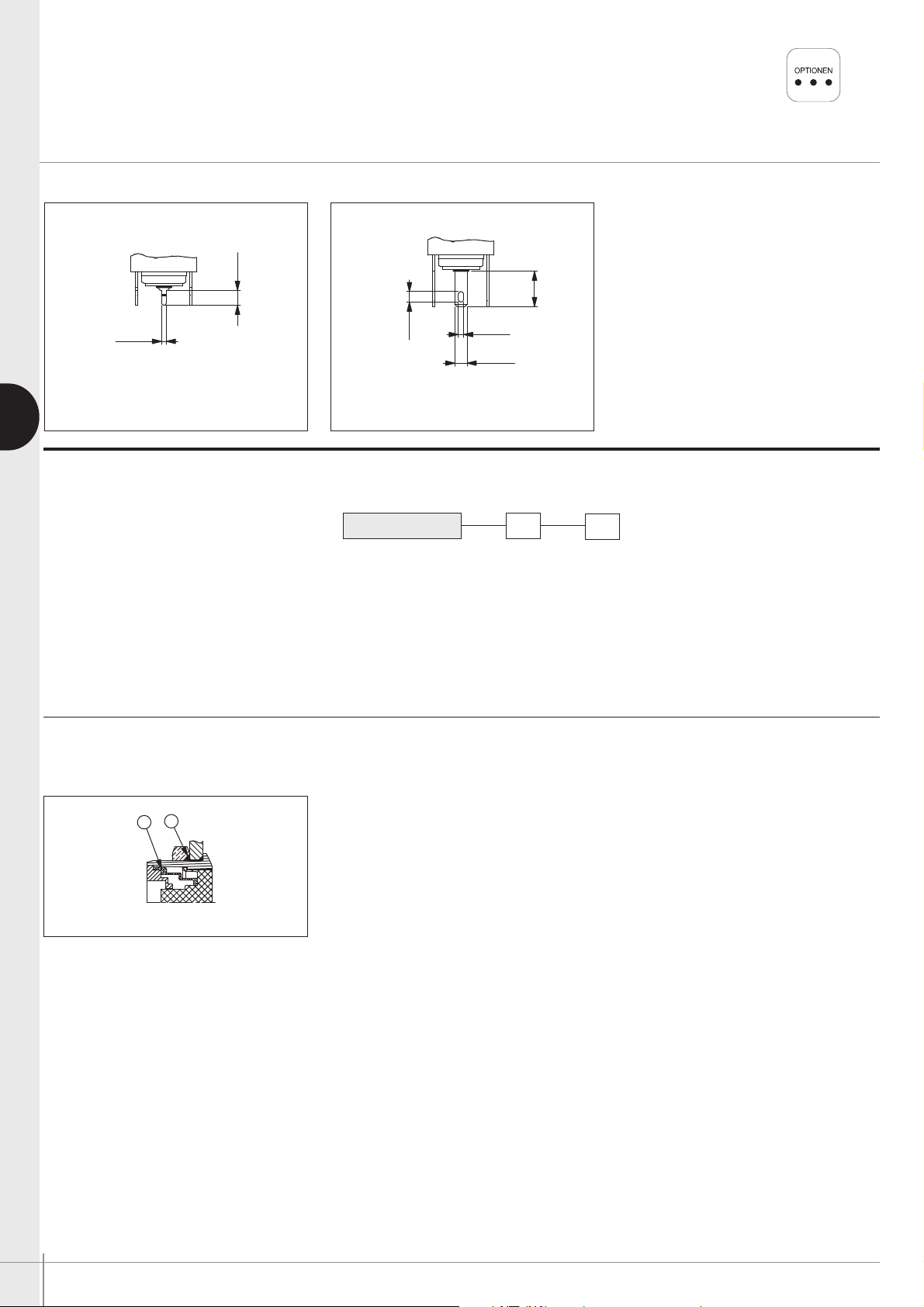

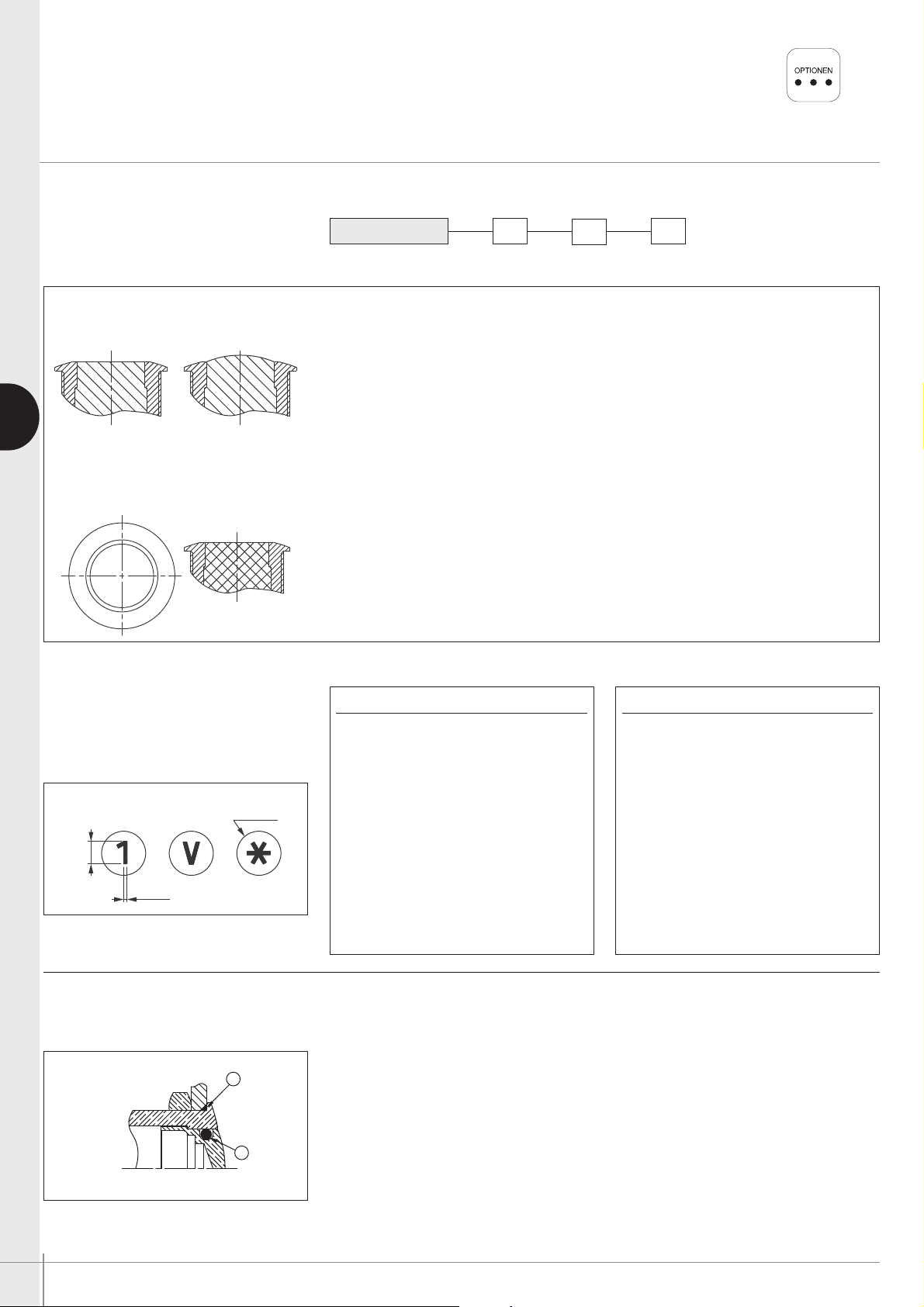

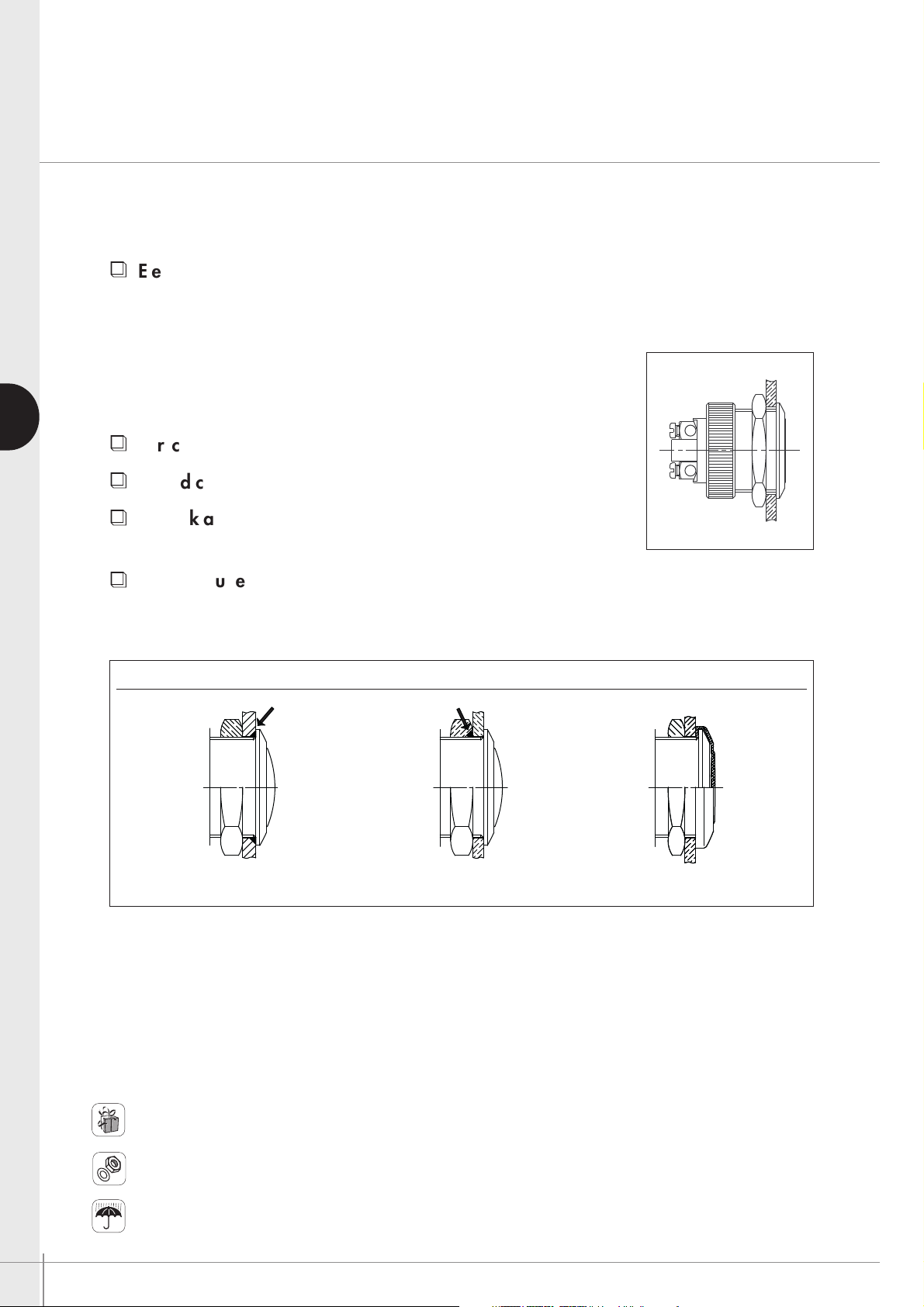

ABDICHTUNG ( OPTION T )
Frontale Abdichtung (IP65)
➀ Interne Dichtung ➁ Externe Dichtung
Bei Ausführung N, weder➀ noch ➁.
B-92 APEM www.apem.com
Page 4
Serie AV
7.30
(.287)
2.00
(.078)
(.374)
9.50
6.50
(.255)
(.118)
3.00
ø19.00x1.00 SI
(.748DIAx1.00 IS)
3.00
(.118)
(.866DIA)
ø22.00
ø15.00
(.590DIA)
(.866DIA)
ø22.00
(.196)
5.00
EPOXY
2.80x0.5
(.110x.019)
1.20
(.047)
2.80
(.110)
6.50
(.255)
(.283)
7.20
(.456)
11.60
(.196)
5.00
2.00
(.078)
Ø22.00
(.866DIA)
Ø19.00x1.00 SI
3.00
Ø22.00
Ø15.00
(.866DIA)
(.590DIA)
(.748DIAx1.00 IS)
(.118)
(.078)
(.590DIA)
(.866DIA)
2.00
Ø15.00
Ø22.00
(.141)
3.60
(.866DIA)
Ø22.00
(.047)
1.20
(.874DIA Min.)
(.755DIA)
Ø19.20
Ø22.20 Mini
(.051 Min.)
1.30 Mini
Antivandalismus Drucktaster Ø 19 mm
Arbeitskontakt (NO)
BESTELLSCHLÜSSEL
AV 3 C 40
NO
(Schaltfolge3)
SERIE
Betätigertype
09 Flach
19 Gewölbt
9D Versenkt
Gehäuse
000 Lang
100 Kurz
Schaltf.
3 NO
In den folgenden Bezeichnungen, das Zeichen • durch einen der obigen Codes ersetzen.
Flacher Betätiger - kurzes Gehäuse - 48V- - AV09100
Schraubanschlüsse
AV091003•940•
Lötösen/
Steckanschlüsse
AV091003•240•
Schraubanchlüsse für Draht 1,5 mm2max.
Flacher Betätiger - langes Gehäuse - 250V~ - UL/CSA - AV09000
Kontakte
A Silber
C Messing
versilbert
Anschlüsse
9 Schraub
2 Steck
Buchsen+
Betätigermat.
40 Stahl,
rostfrei
Sechskantmutter SW 22 (.866)
Sechskantmutter SW 22 (.866)
Abdichtung
N Nein
T Ja
B
Schraubanschlüsse
AV090003A940•
Bei Bestellung von Schaltern mit UL-CSA
Kennzeichnung, “UU” am Ende der
Bezeichnung angeben.
Schraubanchlüsse für Draht 1,5 mm2max.
Gewölbter Betätiger - AV19
Schraubanschlüsse
AV19•003•940•
Lötösen/ Steckanschlüsse (kurzes Gehäuse)
APEM www.apem.com B-93
AV191003•240•
Versenkter Betätiger - AV9D
Schraubanschlüsse Frontplattenausschnitt
AV9D•003•940•
Lötösen/ Steckanschlüsse (kurzes Gehäuse)
AV9D1003•240•
Page 5
Serie AV
ø22.00x1.00 SI
(.866DIAx1.00 IS)
5.00
(.196)
6.30
(.248)
(.500)
12.70
3.00
(.118)
(.078)
2.00
ø15.00
(.59DIA)
ø25.00
(.984DIA)
EPOXY
2.80x0.5
(.110x.019)
(.110)
2.80
(.287)
7.30
(.047)
1.20
Ø22.00x1.00 SI
(.866DIAx1.00 IS)
5.00
(.196)
10.00
(.248)
(.590)
15.00
3.00
(.118)
(.078)
2.00
Ø15.00
(.59DIA)
Ø25.00
(.984DIA)
3.60
(.141)
(.078)
2.00
Ø15.00
(.590DIA)
Ø25.00
(.984DIA)
(.984DIA)
Ø25.00
(.590DIA)
Ø15.00
(.393
10.00
Ø22.20
(.874DIA)
)

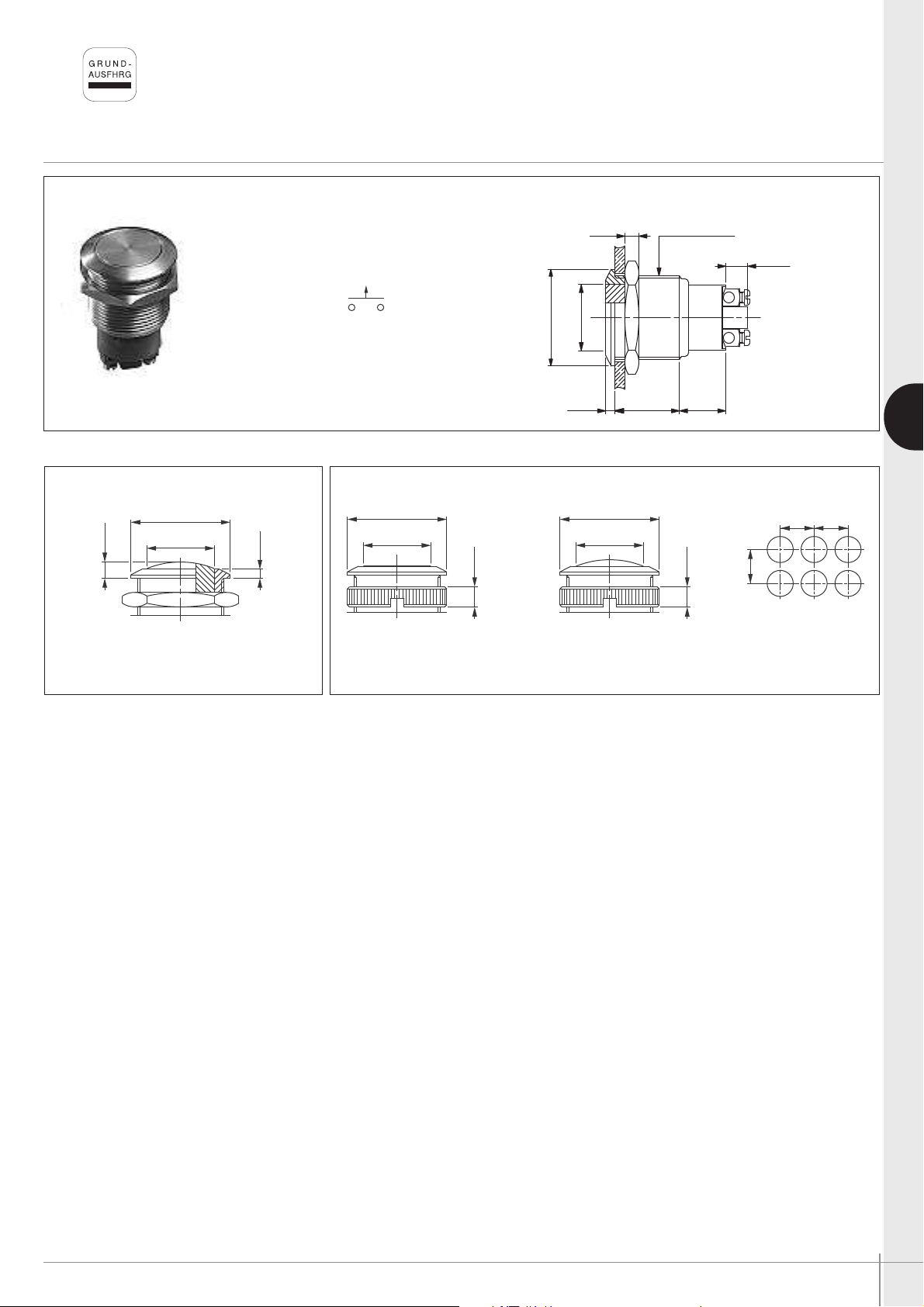

Antivandalismus-Drucktaster Ø 22 mm
Arbeitskontakt (NO)
BESTELLSCHLÜSSEL
AV 3 C 40
NO
(Schaltfolge 3)
SERIE
Betätiger- +
Buchsentype
03 Flach
02 Gewölbt
M3 Flach +
Gehäuse
000 Lang
100 Kurz
Abflachung
M2 Gewölbt +
Abflachung
In den folgenden Bezeichnungen, das Zeichen • durch einen der obigen Codes ersetzen.
B
Flacher Betätiger - kurzes Gehäuse - 48V- - AV03100
Schraubanschlüsse
AV031003•940•
Lötösen/
Steckanschlüsse
AV031003•240•
Schraubanchlüsse für Draht 1,5 mm2max.
Flacher Betätiger - langes Gehäuse - 250 V~ - UL/CSA - AV03000
Schaltf.
3 NO
Kontakte
A Silber
C Messing
versilbert
Anschlüsse
9 Schraub
2 Steck
Buchsen- +
Betätigermat.
40 Stahl,
N Nein
T Ja
rostfrei
Sechskantmutter SW 25 (.984)
Sechskantmutter SW 25 (.984)
Abdichtung
Schraubanschlüsse
AV030003A940•
Bei Bestellung von Schaltern mit UL-CSA
Kennzeichnung, “UU” am Ende der
Bezeichnung angeben.
Schraubanchlüsse für Draht 1,5 mm2max.
Gewölbter Betätiger - AV02
B-94 APEM www.apem.com
Schraubanschlüsse
AV02•003•940•
Lötösen/Steckanschlüsse (kurzes Gehäuse)
AV021003•240•
Buchse mit Abflachung - AVM3 und AVM2
Flacher Betätiger, Schraubanschlüsse
AVM3•003•940•
Gewölbter Betätiger, Schraubanschlüsse
AVM2•003•940•
Frontplattenausschnitt
Page 6
Serie AV
(.059)
1.50
(.078)
2.00
(.708DIA)
Ø18.00
Ø12.00
(.472DIA)
Ø18.00
(.708DIA) (.708DIA)
Ø18.00
(.472DIA)
Ø12.00
Ø18.00
(.708DIA)
(.787)
20.00
(.787)
20.00
(.787)
20.00
(.708DIA)
Ø18.00
(.118)
3.00
3.00
(.118)
11.20
9.501.50
Ø16.00X1.00 SI
Ø12.00
(.629DIAX1.00 IS)
(.440)
(.374)(.059)
(.472DIA)

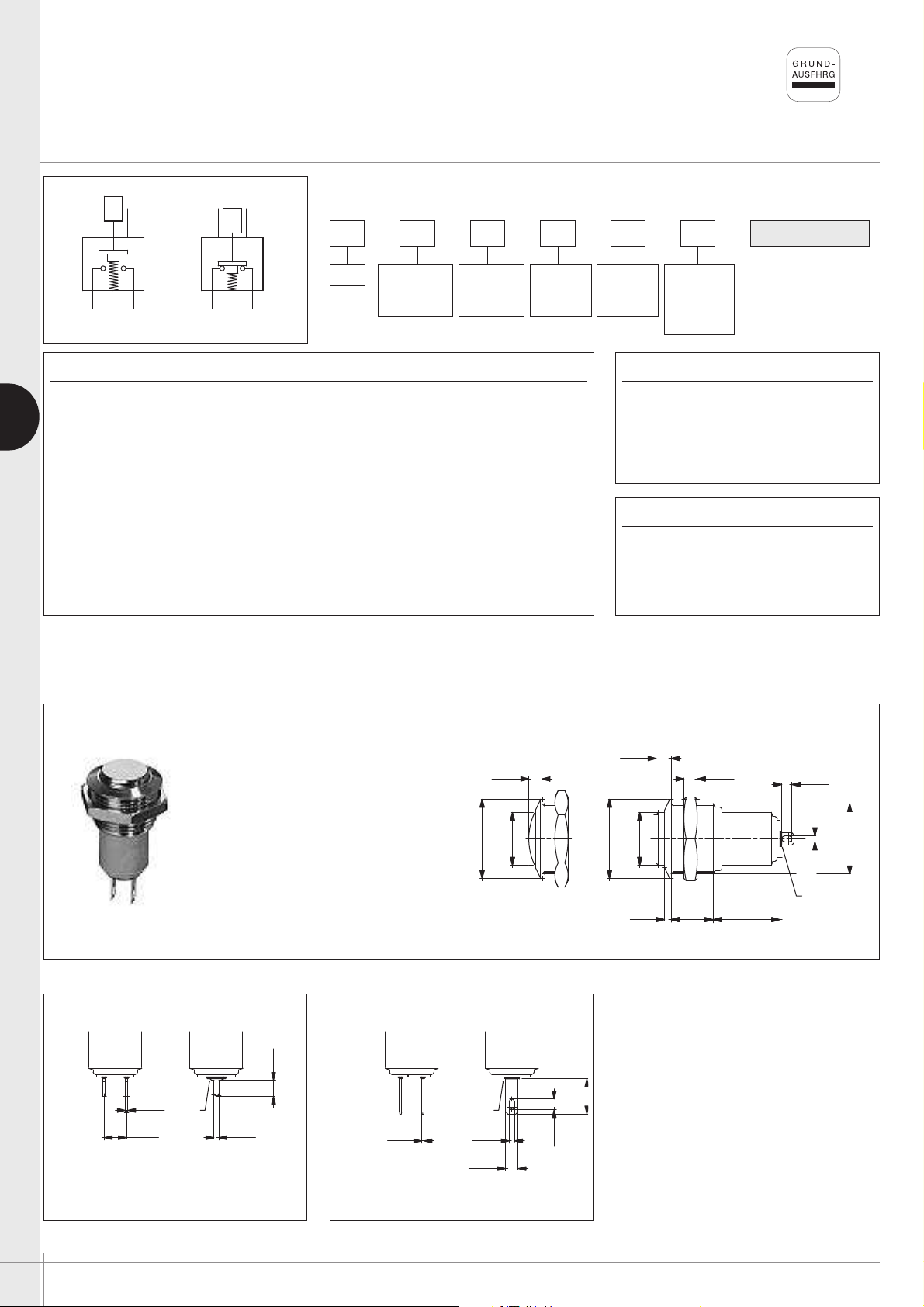

Taktile Sicherheitsdrucktaster Ø 16 mm
Arbeitskontakt (NO)
BESTELLSCHLÜSSEL
AV 3 0 C 9 OPTIONEN
NO
(Schaltfolge 3)
Betätiger- + Buchsentype
SERIE
06 Flach
16 Gewölbt
08
Gewölbt+Abschrägung
07 Flach+Abschrägung
6P Flach+Rändelmutter
6B Gewölbt+Rändelmutter
Schaltf.
3 NO
TECHNISCHE DATEN
• Schaltweg : 1,60 mm (.063) ± 0,3 mm (.011)
• Max. Schaltleistung bei ohmscher Last :
200mA 48 V- - 100mA 48V-
• Übergangswiderstand : 50 mΩ max. (Anfangswert)
• Isolationswiderstand : 1.000 MΩ min. bei 500V-
• Spannungsfestigkeit : 2.000 Veff. 50 Hz min. zw. Anschlüssen und Masse
• Elektrische Lebensdauer : 50.000 Zyklen bei 200mA 48V-
100.000 Zyklen bei 100mA 48V-
• Anzugsdrehmoment : 5 Nm min.- 14 Nm max.
• Frontplattenstärke : 1 (.039) bis 6 mm (.236) max.
• Arbeitstemperatur : -30°C bis +70°C
• Mechanische Lebensdauer : 1.000.000 Zyklen
• Verpackungseinheit : 60 Taster
Nach Auswahl der Grundbezeichnung, die gewünschten Optionen hinzufügen.
GRUNDAUSFÜHRUNG
Flacher oder gewölbter Betätiger - Schraubanschlüsse
Gehäuse
0 Kurz
Kontakte
C Messing
versilbert
Anschlüsse
9 Schraub
Siehe Seite
Optionen
(B97)
MATERIALIEN
• Gehäuse : PBT
• Kontakte : Messing, versilbert (C)
• Buchse und Betätiger :
siehe Seite Optionen
AUSSCHNITTE
• Frontplattenausschnitt :
Ø 16,2 mm (.637)
Min. Raster für Matrix-Montage
•
24 mm x 24 mm (.944 x .944)
(AV6P und AV6B : 20 mmx20 mm)
Sechskantmutter SW 19 (.748)
B
:
Flacher Betätiger
AV0630C9
Gewölbter Betätiger
AV1630C9
Schraubanschlüsse für Draht 1,5 mm2max.
Mit Abschrägung
Mit Rändelmutter für Matrix-Montage im Raster 20x20 - AV6P & AV6B
Neu!
Gewölbter Betätiger Flacher Betätiger
AV0830C9 AV0730C9
APEM www.apem.com B-95
Flacher Betätiger Gewölbter Betätiger
AV6P30C9 AV6B30C9
Schlüssel unter Bezeichnung
U1990 erhältlich.
Page 7
Serie AV
5.08
(.200)
0.50
(.019)
1.10
(.043)
EPOXY
3.50
(.137)
OFF
ON
Ø12.00
(.472DIA)
Ø18.00
(.708DIA)
3.40
(.133)
1.50
(.059)
9.00
(.354)
15.20
(.598)
1.40
(.055)
2.30
(.090)
3.00
(.118)
3.00
(.118)
Ø16.00X1.00 SI
(.629DIAX1.00 IS)
Ø18.00
(.708DIA)
Ø12.00
(.472DIA)
EPOXY
2.80
(.047)
1.20
(.047)
2.40
(.094)
0.50
(.019)
8.00
(.314)
EPOXY

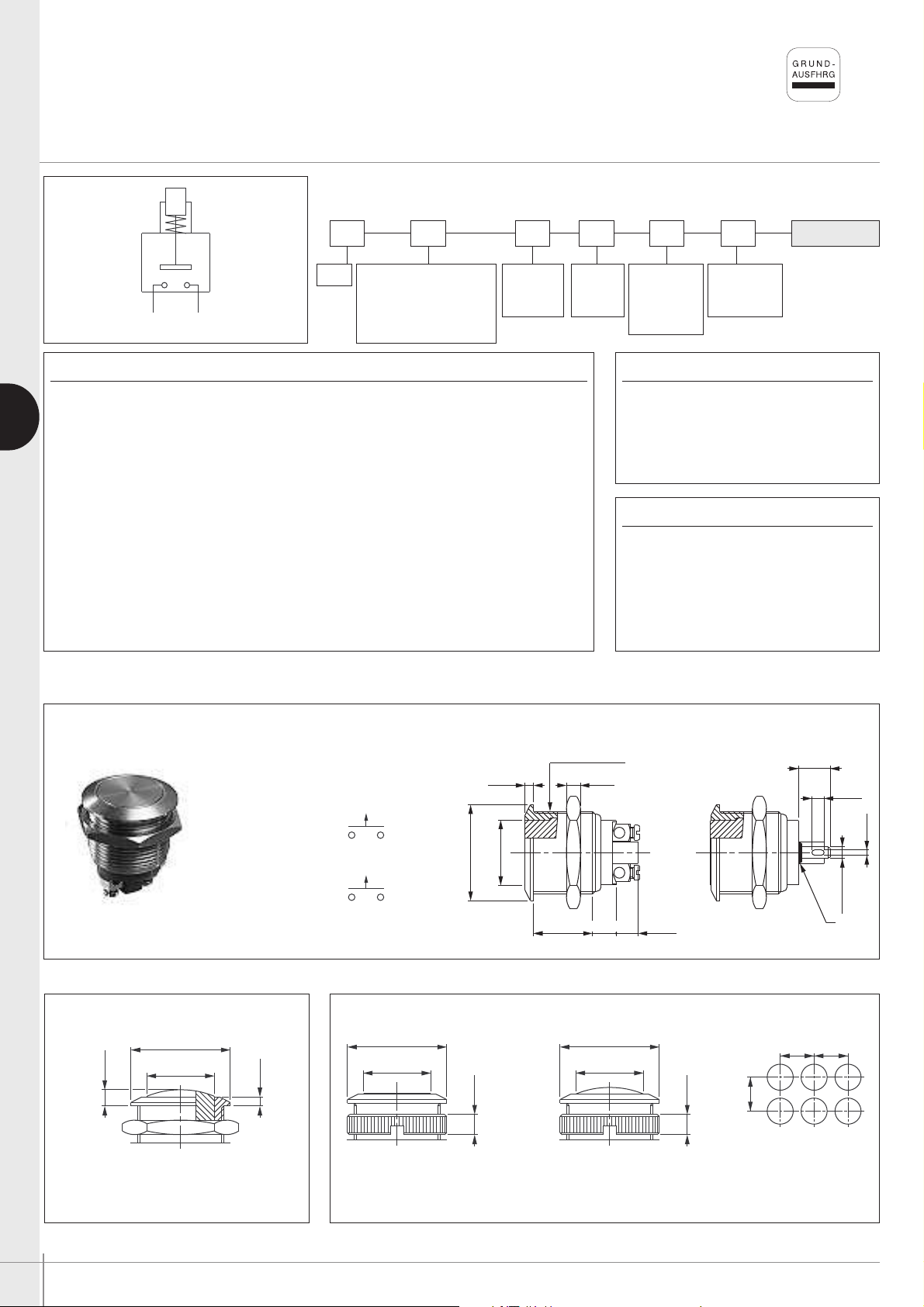

Sicherheitsdruckschalter Ø 16 mm
Rastend
BESTELLSCHLÜSSEL
AV 1 1 A OPTIONEN
SERIE
Betätiger
06 Flach
16 Gewölbt
TECHNISCHE DATEN
• Max. Schaltleistung bei ohmscher Last :1,5A 250V~ - 1A 24V-
• Übergangswiderstand : 50mΩ max. (Anfangswert)
B
• Isolationswiderstand : 1 GΩ min. bei 500V-
• Spannungsfestigkeit : 1.500 Veff. 50 Hz min. zwischen Anschlüssen
1 000 Veff. 50 Hz zwischen Anschlüssen und Masse
• Elektrische Lebensdauer : 100.000 Zyklen bei 1,5A 250V~
40.000 Zyklen bei 1A 24V-
• Anzugsdrehmoment : 5 Nm min. - 14 Nm max.
• Frontplattenstärke : 1 (.039) bis 6 mm (.236) max.
• Arbeitstemperatur : -30°C bis +70°C
• Mechanische Lebensdauer : 200.000 Zyklen
• Handlötung : 300°C, 5 Sekunden max.
• Verpackungseinheit : 25 Schalter
Nach Auswahl der Grundbezeichnung, die gewünschten Optionen hinzufügen.
GRUNDAUSFÜHRUNG
Flacher oder gewölbter Betätiger - Lötösen
Schaltfolge
1 On-Off
Gehäuse
1 Lang
Kontakte
A Silber
Anschlüsse
2 Lötösen
4 Lötstifte
Siehe Seite
Optionen
(B97)
8 Steck
MATERIALIEN
• Gehäuse : PA-6T, UL94-V0
• Kontakte : Silber (A)
Silber vergoldet (AD) auf Anfrage.
• Buchse und Betätiger : Siehe Seite
Optionen
AUSSCHNITTE
• Frontplattenausschnitt :
Ø 16,2 mm (.637)
•
Min. Raster für Matrix-Montage
24 mm x 24 mm (.944 x .944)
Sechskantmutter SW 19 (.748)
:
Flacher Betätiger
AV0611A2 OFF - ON
Gewölbter Betätiger
AV1611A2 OFF - ON
Gerade Lötstifte
Flacher Betätiger Gewölbter Betätiger
AV0611A4 AV1611A4
B-96 APEM www.apem.com
Steckanschlüsse
Flacher Betätiger Gewölbter Betätiger
AV0611A8 AV1611A8
Page 8
Serie AV
Sicherheitsdrucktaster Ø 16 mm

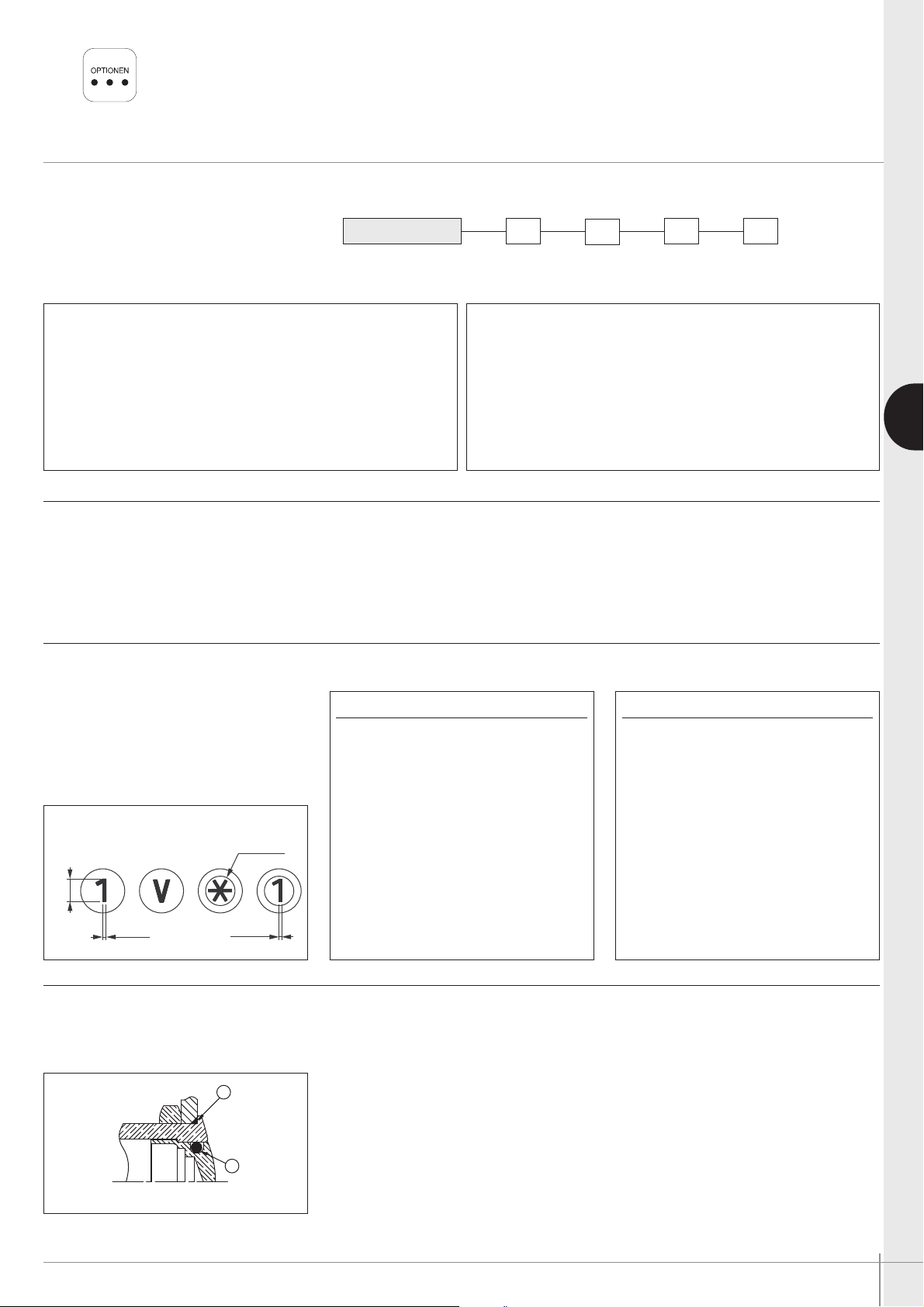

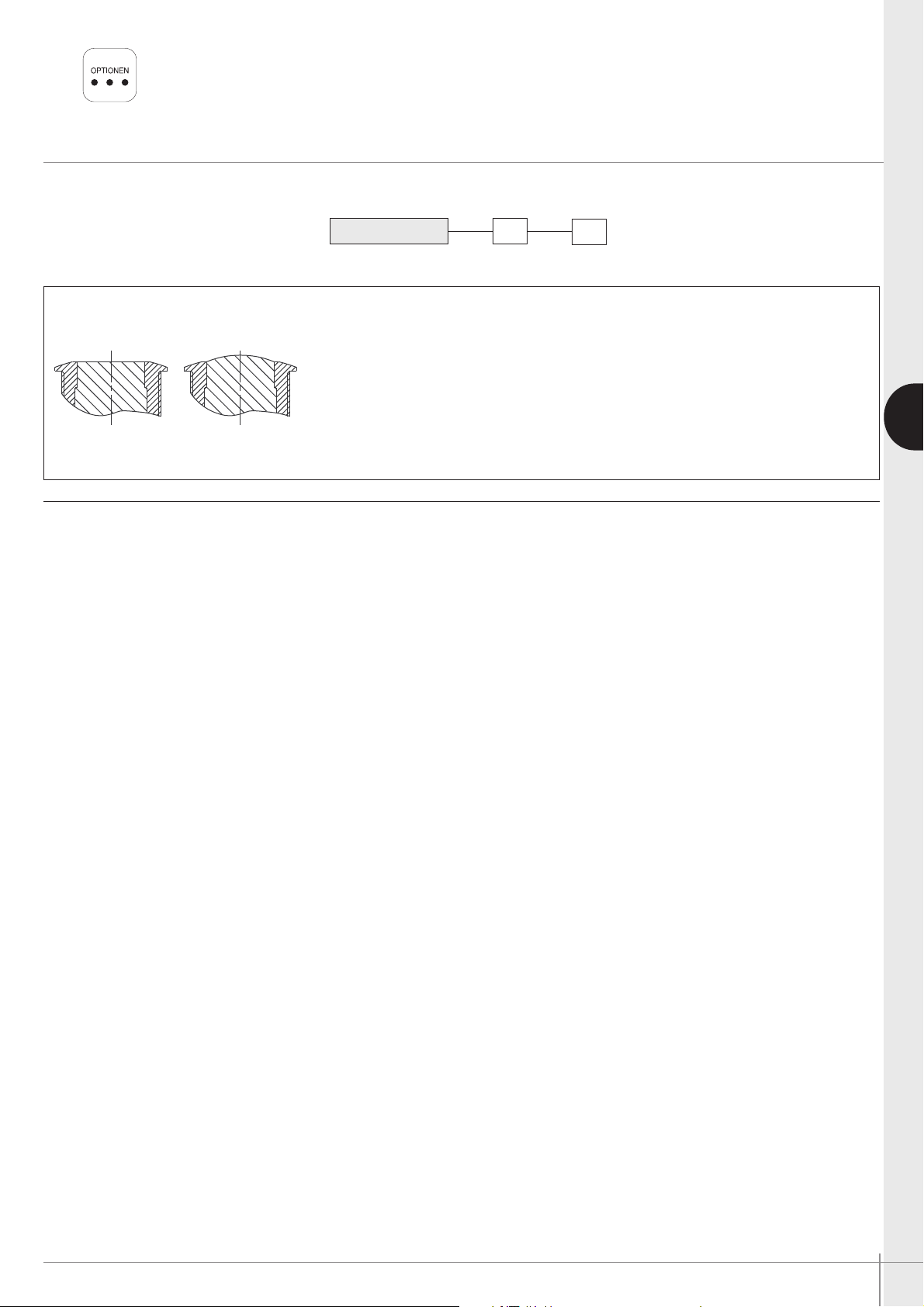

Optionen
Nach Auswahl der Grundbezeichnung,
gewünschte Optionen in die zwei
letzten Felder eintragen.
BUCHSEN- UND BETÄTIGERMATERIAL
Typen mit flachem oder gewölbtem Metallbetätiger
ABDICHTUNG
(leer) Keine Abdichtung
K Frontale Abdichtung (IP65)
GRUNDBEZEICHNUNG
CODE BUCHSE BETÄTIGER
00 (Standard) Messing, vernickelt Messing, vernickelt
10 Messing, vernickelt Stahl, rostfrei
12 Messing, vernickelt Messing, verchromt
20 Messing, verchromt Messing, verchromt
30 Messing, verchromt Stahl, rostfrei
40 Stahl, rostrei Stahl, rostfrei
Buchsen- +
Betätigermat. Abdichtung
B
APEM www.apem.com B-97
Page 9
Serie AV
(.748DIAx1.00 IS)
(.531)
ø22.00
(.590DIA)
(.866DIA)
ø15.00
(.078)
2.00
(.216)
5.50
13.50
(.196)
5.00
(.118)
3.00
ø19.00x1.00 SI
EPOXY
2.80x0.5
(.110x.019)
1.20
(.047)
2.80
(.110)
7.30
(.287)
Ø15.00
(.590DIA)
Ø22.00
Ø15.00
(.866DIA)
(.590DIA)
(.177)
4.50
(.866DIA)
Ø22.00
25.00
25.00
25.00
(.984)
(.984)
(.984)
4.50
(.177)
(.078)
(.590DIA)
(.866DIA)
2.00
Ø15.00
Ø22.00
(.141)
3.60

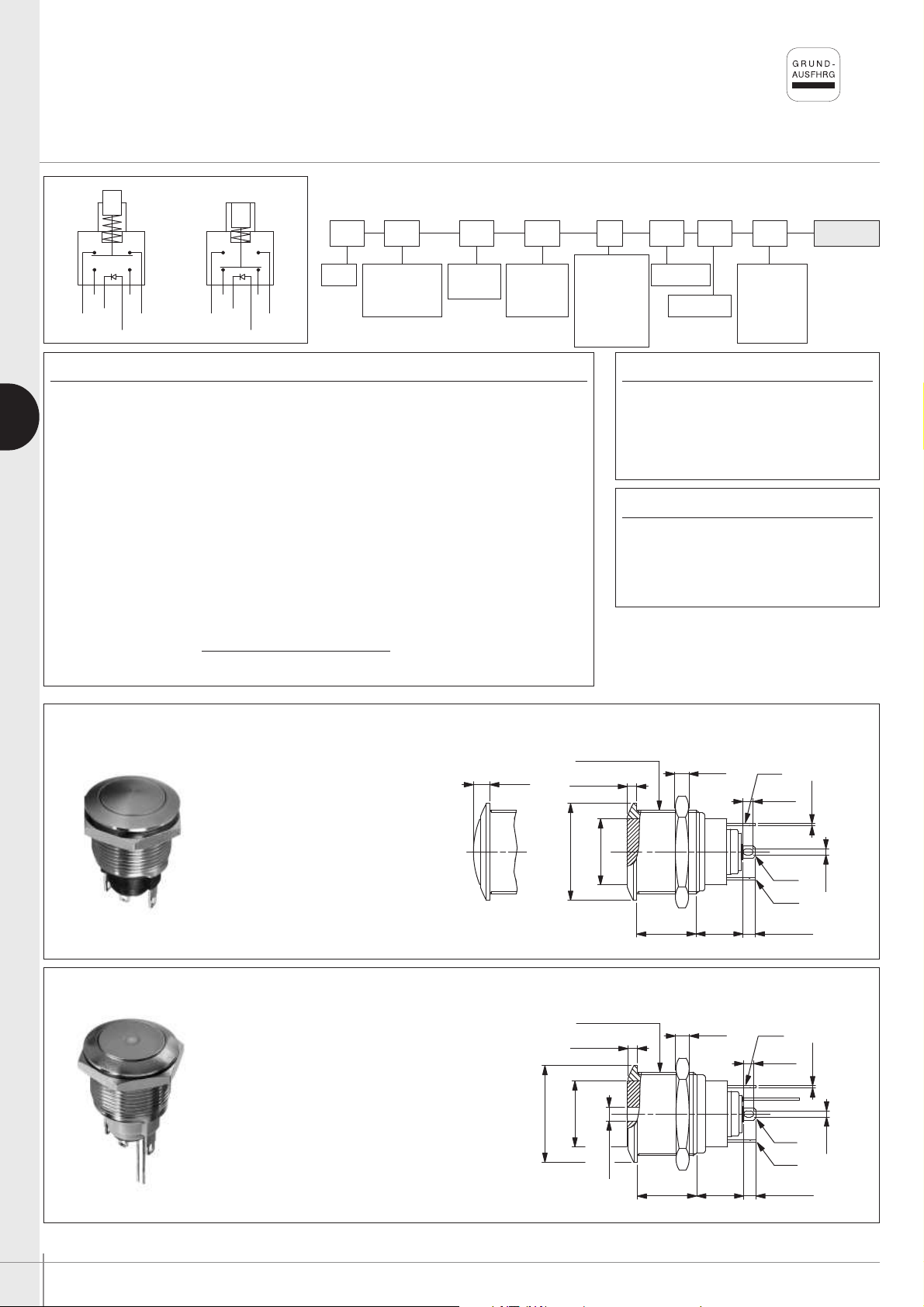

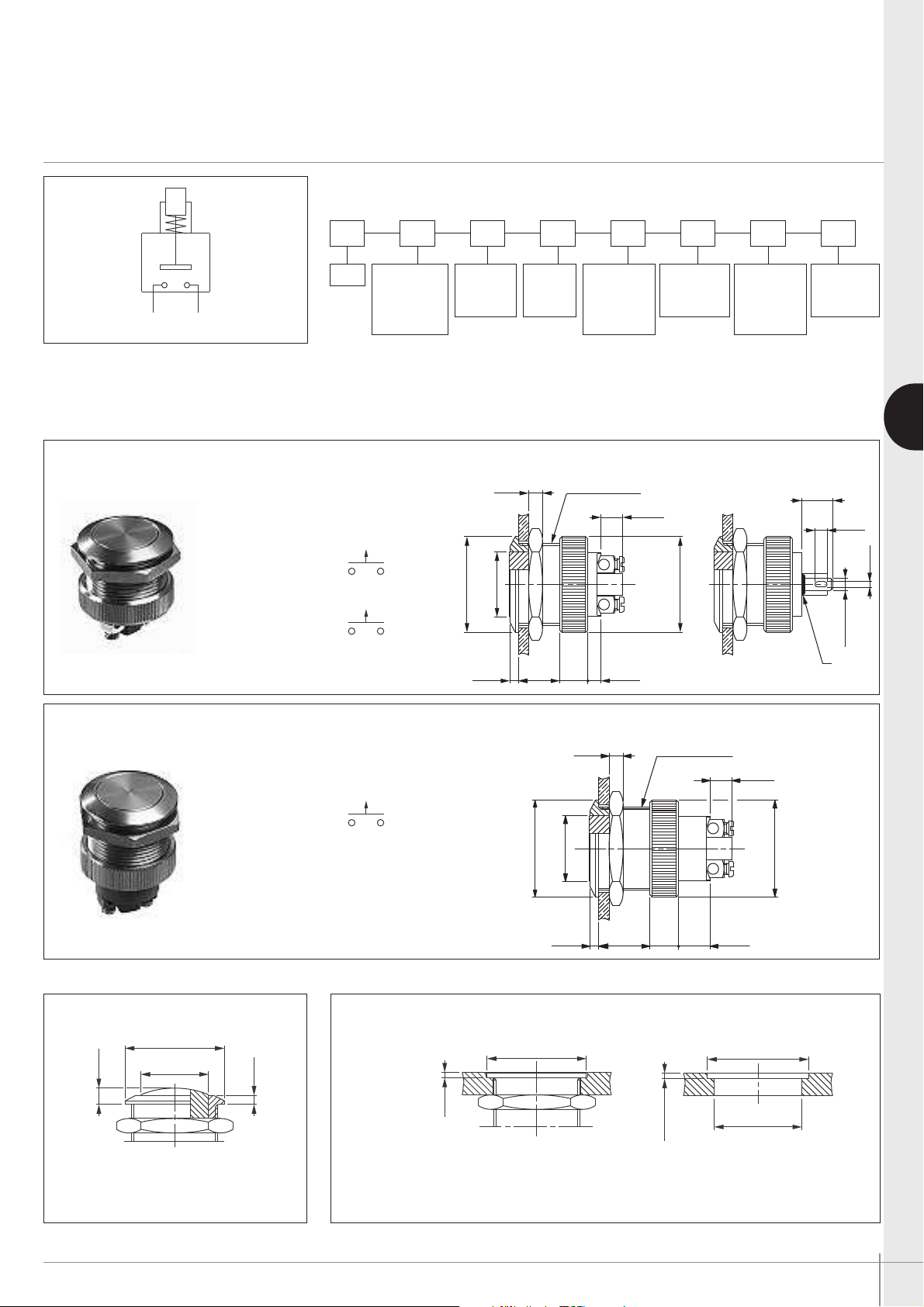

Sicherheitsdrucktaster Ø 19 mm
Arbeitskontakt (NO)
BESTELLSCHLÜSSEL
AV 3 OPTIONEN
Betätiger- + Buchsentype
SERIE
09 Flach
NO
(Schaltfolge 3)
19 Gewölbt
9P Flach, Rändelmutter
9B Gewölbt, Rändelmutter
TECHNISCHE DATEN
• Max. Schaltleistung bei ohmscher Last :
B
- Kontakte A : 4A 12V-, 500.000 Zyklen
- Kontakte C : 2A 48 V-, 10.000 Zyklen
• Schaltleistung der Typen mit langem Gehäuse und A Kontakten (AV..000) :
UL-CSA : 4A 250V~ - 8A 125V~ - 6.000 Zyklen
• Übergangswiderstand : 10 mΩ max. bei 1A 2V (Anfangswert)
• Isolationswiderstand : 1.000 MΩ min. bei 500V-
• Spannungsfestigkeit : 2.000 Veff. 50 Hz min. zw. Anschlüssen und Masse
2.000 Veff. 50 Hz min. zwischen Anschlüssen
• Anzugsdrehmoment : 5 Nm min. - 14 Nm max.
• Frontplattenstärke : 1 (.039) bis 11 mm (.433) max.
• Arbeitstemperatur : -30°C bis +70°C
• Mechanische Lebensdauer : 1.000.000 Zyklen
• Handlötung : 300°C, 3 Sekunden max.
• Verpackungseinheit : 40 Taster
Nach Auswahl der Grundbezeichnung, die gewünschten Optionen hinzufügen.
GRUNDAUSFÜHRUNG
Flacher Betätiger - kurzes Gehäuse - 48V- - AV09100
Gehäuse
000 Lang
100 Kurz
Schaltf.
3 NO
Kontakte
A Silber
C Messing
Anschlüsse
9 Schraub
2 Steck
Siehe Seite
Optionen
(B100)
versilbert
MATERIALIEN
• Gehäuse : PBT
• Kontakte : Silber (A)
oder Messing, versilbert (C)
• Buchse und Betätiger : siehe Seite
Optionen
AUSSCHNITTE
• Frontplattenausschnitt :
Ø 19,2 mm (.755)
• Min. Raster für Matrix-Montage :
30 mm x 30 mm (1.181x1.181)
(AV9P & AV9B : 25 mmx25 mm)
Sechskantmutter SW 22 (.866)
Schraubanschlüsse
AV091003•9
Lötösen/
Steckanschlüsse
AV091003•2
Schraubanchlüsse für Draht 1,5 mm2max.
Kontakte : das Zeichen • ersetzen durch A (Silber) oder C (Messing versilbert).
Gewölbter Betätiger - kurzes Gehäuse
B-98 APEM www.apem.com
Schraubanschlüsse
AV191003•9
Lötösen/Steckanschlüsse
AV191003•2
Mit Rändelmutter für Matrix-Montage im Raster 25x25 - AV9P & AV9B
Flacher Betät., Schraubanschl. Gewölbter Betätiger, Schraubanschlüsse
AV9P1003•9 AV9B1003•9
Flacher Betätiger, Lötösen Gewölbter Betätiger, Lötösen
AV9P1003•2 AV9B1003•2
Schlüssel unter
Bezeichnung U1929
erhältlich.
Page 10
Serie AV
Ø15.00
(.590DIA)
Ø22.00
Ø15.00
(.866DIA)
(.590DIA)
(.177)
4.50
(.866DIA)
Ø22.00
25.00
25.00
25.00
(.984)
(.984)
(.984)
4.50
(.177)
(.078)
(.590DIA)
(.866DIA)
2.00
Ø15.00
Ø22.00
(.141)
3.60
(.413)
10.50
(.582)
14.80
(.196)
5.00
2.00
(.078)
Ø19.00x1.00 SI
3.00
Ø22.00
Ø15.00
(.866DIA)
(.590DIA)
(.748DIAx1.00 IS)
(.118)
Sicherheitsdrucktster Ø 19 mm
Arbeitskontakt (NO)
Flacher Betätiger - langes Gehäuse - 250V~ - UL/CSA - AV09000
Schraubanschlüsse
AV090003A9
Bei Bestellung von Schaltern mit UL-CSA
Kennzeichnung, “UU” am Ende der
Bezeichnung angeben.
Schraubanchlüsse für Draht 1,5 mm2max.
Gewölbter Betätiger - langes Gehäuse
Mit Rändelmutter für Matrix-Montage im Raster 25x25 - AV9P & AV9B
Sechskantmutter SW22 (.866)
B
Schraubanschlüsse
AV190003A9
Flacher Betätiger, Gewölbter Betätiger,
Schraubanschlüsse Schraubanschlüsse
AV9P0003A9 AV9B0003A9
Schlüssel unter
Bezeichnung U1929
erhältlich.
APEM www.apem.com B-99
Page 11
Serie AV
(0.059)
1.50
(0.314)
8.00
(0.590DIA)
Ø15.00
2
1
Sicherheitsdrucktaster Ø 19 mm
Optionen
Nach Auswahl der Grundbezeichnung,
gewünschte Optionen in die drei
letzten Felder eintragen.
BUCHSEN- UND BETÄTIGERMATERIAL
Typen mit flachem oder gewölbtem Metallbetätiger
B
Typen mit flachem thermoplastischem Betätiger
Buchsen- +
Betätigermat. Markierung Abdichtung
GRUNDBEZEICHNUNG
CODE BUCHSE BETÄTIGER
00 (Standard) Messing, vernickelt Messing, vernickelt
10 Messing, vernickelt Stahl, rostfrei
12 Messing, vernickelt Messing, verchromt
20 Messing, verchromt Messing, verchromt
30 Messing, verchromt Stahl, rostfrei
40 Stahl, rostrei Stahl, rostfrei
80
CODE BUCHSE BETÄTIGERFARBE
0• (Standard) Messing, vernickelt
2• Messing, verchromt
8•
Messing, poliert und lackiert Messing, poliert und lackiert
Das Zeichen • durch einen der folgenden
Messing, poliert und lackiert
Codes ersetzen : 1 : blau - 1/4 : dunkel blau
2 : schwarz - 3 : grün - 4 : grau - 5 : gelb
6 : rot - 7/1: weiß - 9 : orange
MARKIERUNG
- Gravierung bei flachem oder
gewölbtem Messingbetätiger(Stahl
auf Anfrage)
- Heißstempelung bei flachem
thermoplastischem Betätiger.
ABDICHTUNG
(leer) Keine Abdichtung
MARKIERUNG
CODE TYPE
0 bis 9 Ziffer 0 bis 9
X Zeichen
Y Zeichen #
A bis N Buchstabe A bis N
P bis W Buchstabe P bis W
0 Buchstabe O
Buchstabe O : gleicher Code und
Markierung wie Ziffer 0.
Spezifische Zeichen auf Anfrage
Bestellminimum : 500 Schalter
Aus jeder Tabelle einen Code auswählen.
MARKIERUNGSFARBE
CODE FARBE
Messingbetätiger
*
0 (Standard) Gleiche Farbe wie
der Betätiger
2 Schwarz
Hinweis : einen nach Code “0”
hergestellten Schalter können wir nicht in
Code “2” verändern.
Thermoplastischer Betätiger
2 Schwarz
7 Weiß
➀ Interne Dichtung
K Frontale Abdichtung (IP65)
B-100 APEM www.apem.com
➁ Externe Dichtung
Page 12
Serie AV
Ø19.00x1.00 SI
(.748DIAx1.00 IS)
13.50
9.30
(.531)
(.366)
2.00
(.078)
Ø15.00
Ø22.00
(.590DIA)
(.866DIA)
(.200)
(.228)
5.085.08
(.200)
5.80
2.90
(.114)
C
C
C
C
C
C
(.866DIA)
(.590DIA)
Ø22.00
Ø15.00
(.078)
2.00
(.366)
(.531)
9.30
13.50
(19.68±.393)
500±10mm
(.748DIAx1.00 IS)
Ø19.00x1.00 SI
C
Neu!

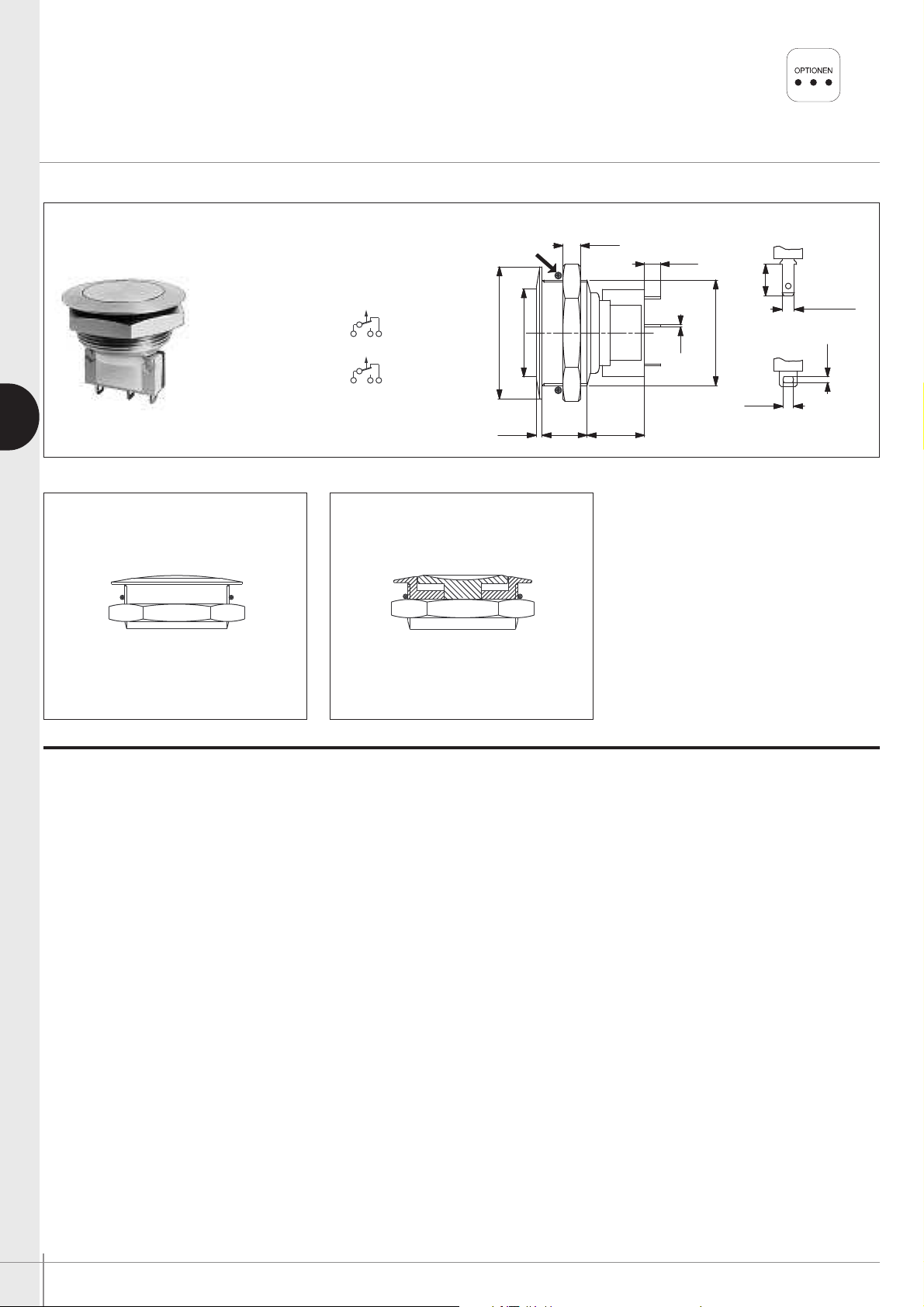

BESTELLSCHLÜSSEL
AV L P 40 919
SERIE
NC/NO
TECHNISCHE DATEN
• Max. Schaltleistung bei ohmscher Last :
2A 12V-, 200.000 Zyklen - 1A 24V-, 200.000 Zyklen
3A 125V~ - 0,2A 60V- - 6.000 Zyklen
• Übergangswiderstand : 100 mΩ max. (Anfangswert)
• Isolationswiderstand : 100 MΩ min. bei 500V-
• Spannungsfestigkeit : 500 Veff. 50 Hz min.
• Anzugsdrehmoment : 5 Nm min.- 14 Nm max.
• Frontplattenstärke : 1 (.039) bis 6 mm (.236) max.
• Arbeitstemperatur : -20°C bis +55°C
• Mechanische Lebensdauer : 1.000.000 Zyklen
• Frontale Abdichtung : IP65
• Handlötung : 300°C, 3 Sekunden max.
• Verpackungseinheit : Typen mit geraden Lötstiften : 20 Taster
Typen mit Kabelanschlüssen : individuelle Säckchen
Buchsendurchmesser
Betätiger- und
Buchsentype

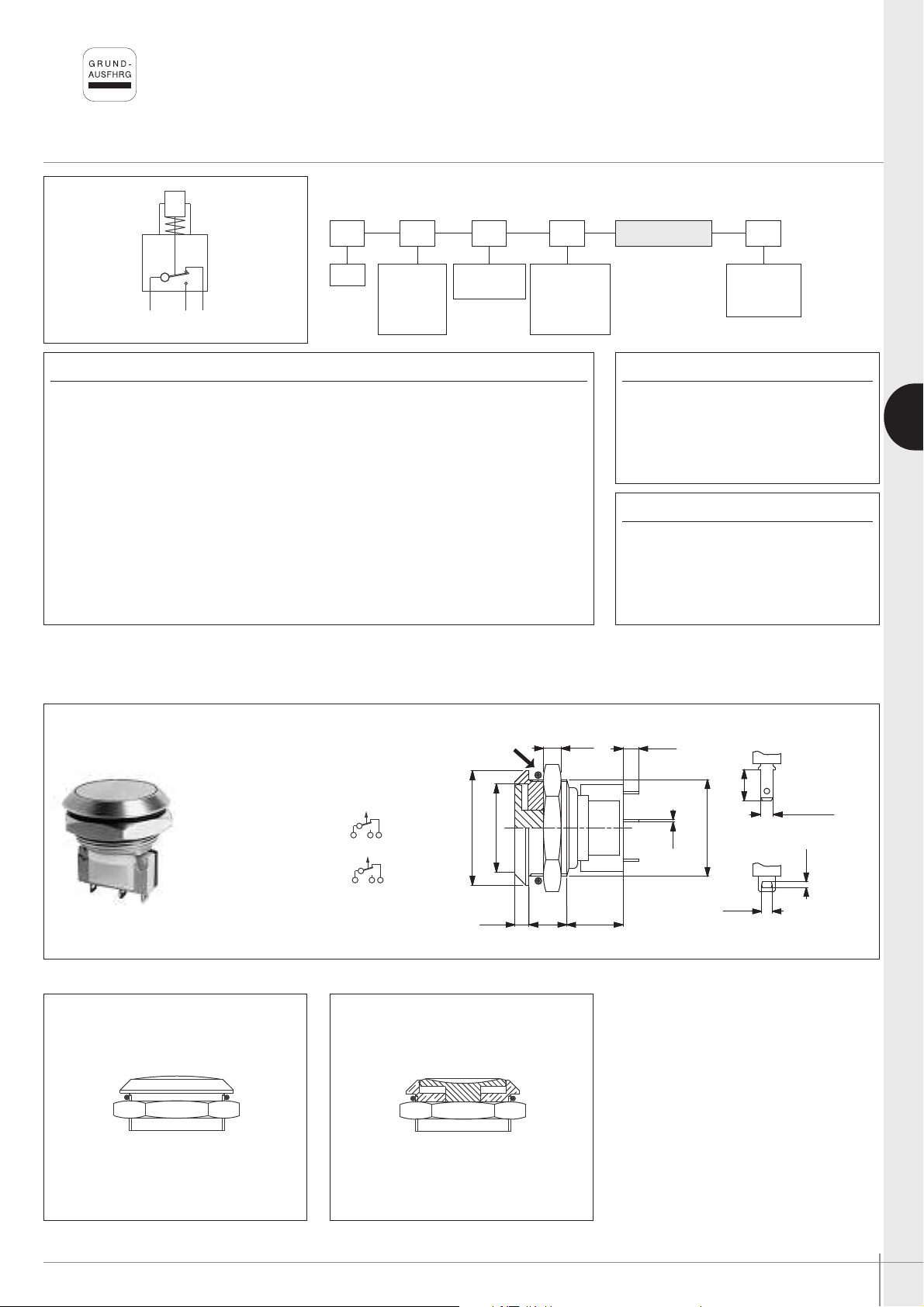

Sicherheitsdrucktaster Ø 19 mm
Ruhe- und Arbeitskontakt (NC/NO)
Betätigerform
P Flach
Buchsen- und
Betätigermat.
40 Stahl
rostfrei
• Kontakte : Silber
• Buchse und Betätiger : Stahl,
rostfrei
• Frontplattenausschnitt :
Ø19,2 mm (.755)
• Min. Raster für Matrix-Montage :
30 mm x 30 mm (1.181x1.181)
Mikroschalter-
type
MATERIALIEN
AUSSCHNITTE
Anschlüsse
00 Lötstifte
04 Kabel
B
GRUNDAUSFÜHRUNG
Flacher Betätiger - gerade Lötstifte
AV19LP40900
Flacher Betätiger - Kabelanschlüsse
AV19LP40904
Der Gemeinsame ist mit einem C gekennzeichnet.
O-Ring
➞
O-Ring
➞
Sechskantmutter SW 22 (.866)
Sechskantmutter SW 22 (.866)
Kabellänge : 500 mm
APEM www.apem.com B-101
In MOM-Stellung, Kontakt zwischen den blauen Kabeln.
In ON-Stellung, Kontakte zwischen den roten Kabeln
Page 13
Serie AV
(.118)
3.00
(.748DIAx1.00 IS)
Ø19.00x1.00 SI
(.141)
3.60
Ø15.00
Ø22.00
2.00
13.50
10.70
2.80
2.30
1.40
0.50
(.019)
(.055)
(.590DIA)
(.866DIA)
(.090)
(.110)
(.421)
(.531)
(.078)
NC
NC
NO
Ø19.00x1.00 SI
(.748DIAx1.00 IS)
3.00
(.118)
Ø3.20
(.125DIA)
(.531)
13.50
(.421)
10.70
NO
NC
NC
(.078)
(.110)
(.090)
(.866DIA)
(.590DIA)
(.055)
(.019)
0.50
1.40
2.30
2.80
2.00
Ø22.00
Ø15.00

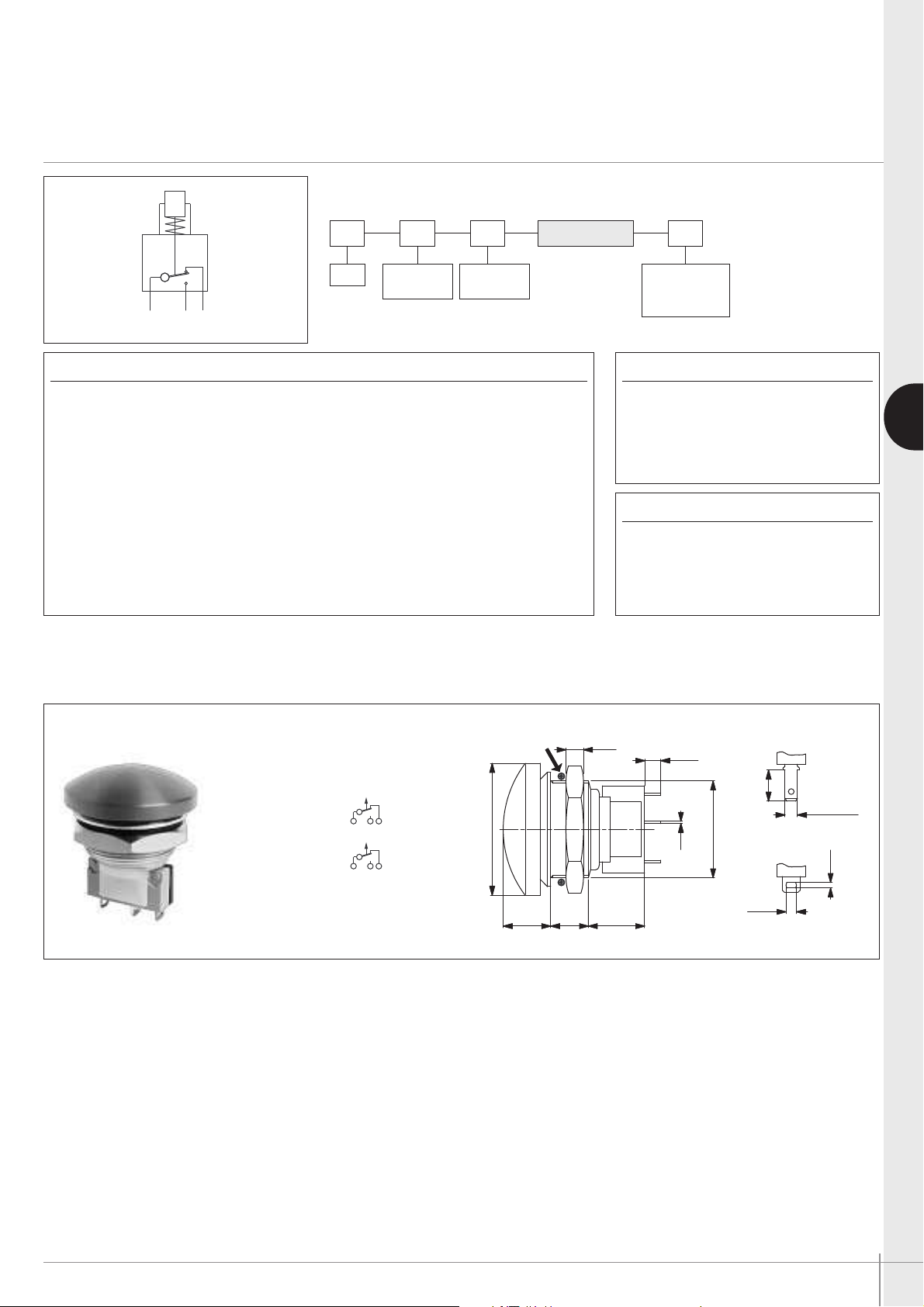

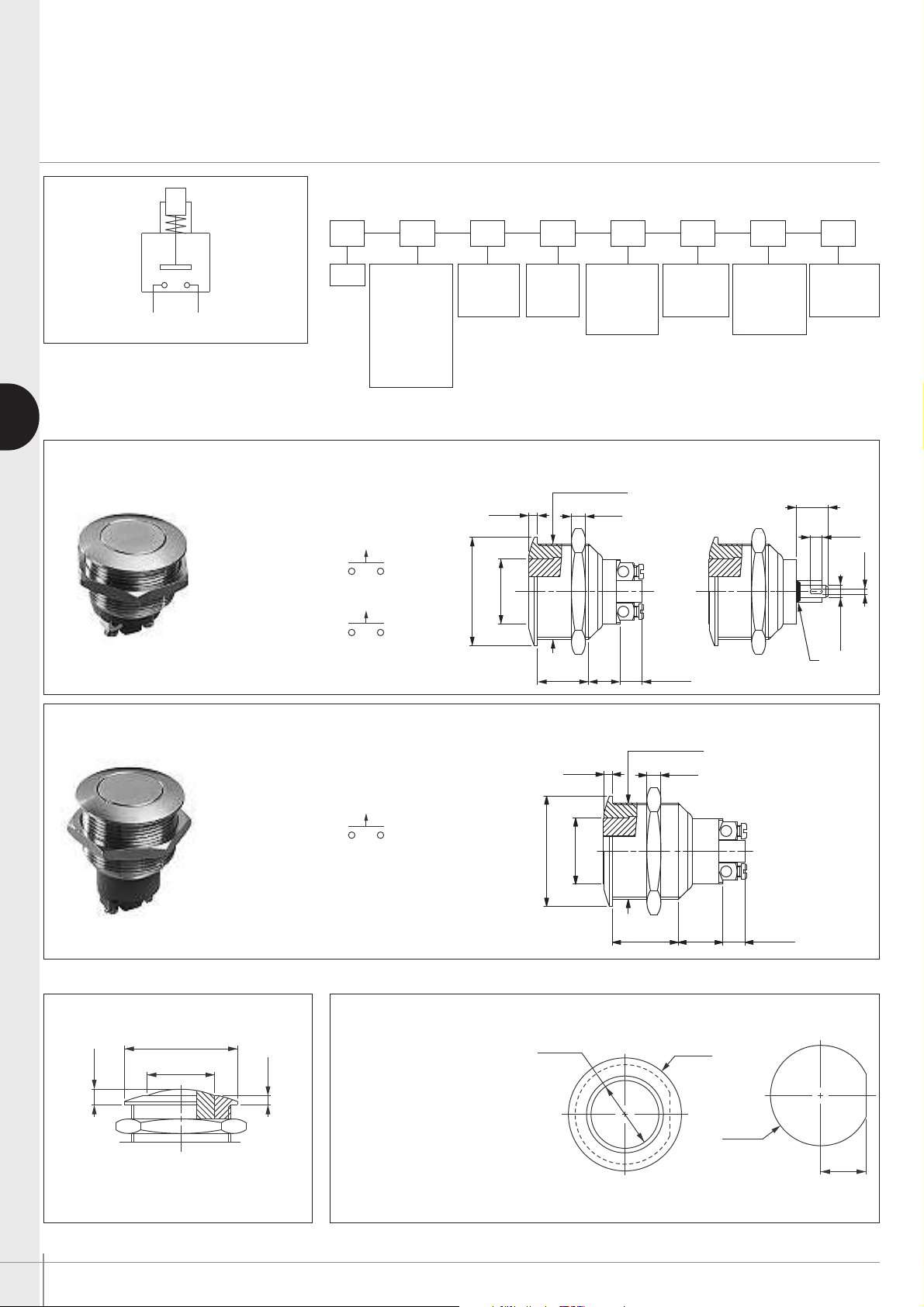

Sicherheitsdruckschalter Ø 19 mm
Rastend - beleuchtet oder unbeleuchtet
BESTELLSCHLÜSSEL
AV 1
Betätigertype
SERIE
09 Flach
19 Gewölbt
TECHNISCHE DATEN
• Max. Schaltleistung bei ohmscher Last : 2A 48 V-
• LED Spannung und Verbrauch : blau 3,5V 10mA, grün : 2V 10mA
B
gelb und rot : 2V 20mA
(ein Widerstand muss vom Kunden in Reihe geschaltet werden) **
• Übergangswiderstand : 50 mΩ max. (Anfangswert)
• Isolationswiderstand : 1.000 MΩ min. bei 500V-
• Spannungsfestigkeit : 1 000 Veff. 50 Hz min. zwischen Anschlüssen
500 Veff. 50 Hz min. zwischen Anschlüssen und Masse
• Elektrische Lebensdauer: 500.000 Zyklen bei 2A 48V-
• Anzugsdrehmoment: 5 Nm min. - 14 Nm max.
• Frontplattenstärke : 1 (.039) bis 9 mm (.354) max.
• Arbeitstemperatur : -30°C bis +70°C
• Mechanische Lebensdauer : 1.000.000 Zyklen
• Handlötung : 300°C, 4 Sekunden max.
• Verpackungseinheit : 20 Schalter
** Widerstandswert =
Spannung - LED Nennspannung
LED Nennstrom
Modell
Beleuchtet
0 Nein
L Ja
LED-Farbe
0 Unbel.
1 Blau
3 Grün
5 Gelb
6 Rot
Neu!
E A
Schaltfolge
Kontakte
Anschlüsse
2 Lötösen
4 Lötstifte
8 Steck
MATERIALIEN
• Gehäuse : PA6T UL94-V0
• Kontakte : Silber
• Buchse und Betätiger : siehe
nächste Seite
• LED
AUSSCHNITTE
• Frontplattenausschnitt :
Ø 19,2 mm (.755)
• Min. Raster für Matrix-Montage :
30 mm x 30 mm (1.181x1.181)
Nach Auswahl der Grundbezeichnung,
die gewünschten Optionen hinzufügen.
OPTIONEN
Siehe
nächste
Seite
Unbeleuchtet - Lötösen
Flacher Betätiger *
AV09100EA2 ON - ON
Gewölbter Betätiger
AV19100EA2 ON - ON
* In Ruhestellung auch mit hohem Betätiger lieferbar.
Beleuchtet - Lötösen
Flacher Betätiger
AV091L•EA2 ON - ON
Sechskantmutter SW 22 (.866)
Sechskantmutter SW 22 (.866)
Das Zeichen • durch die gewünschte LED-Farbe ersetzen.
B-102 APEM www.apem.com
Page 14

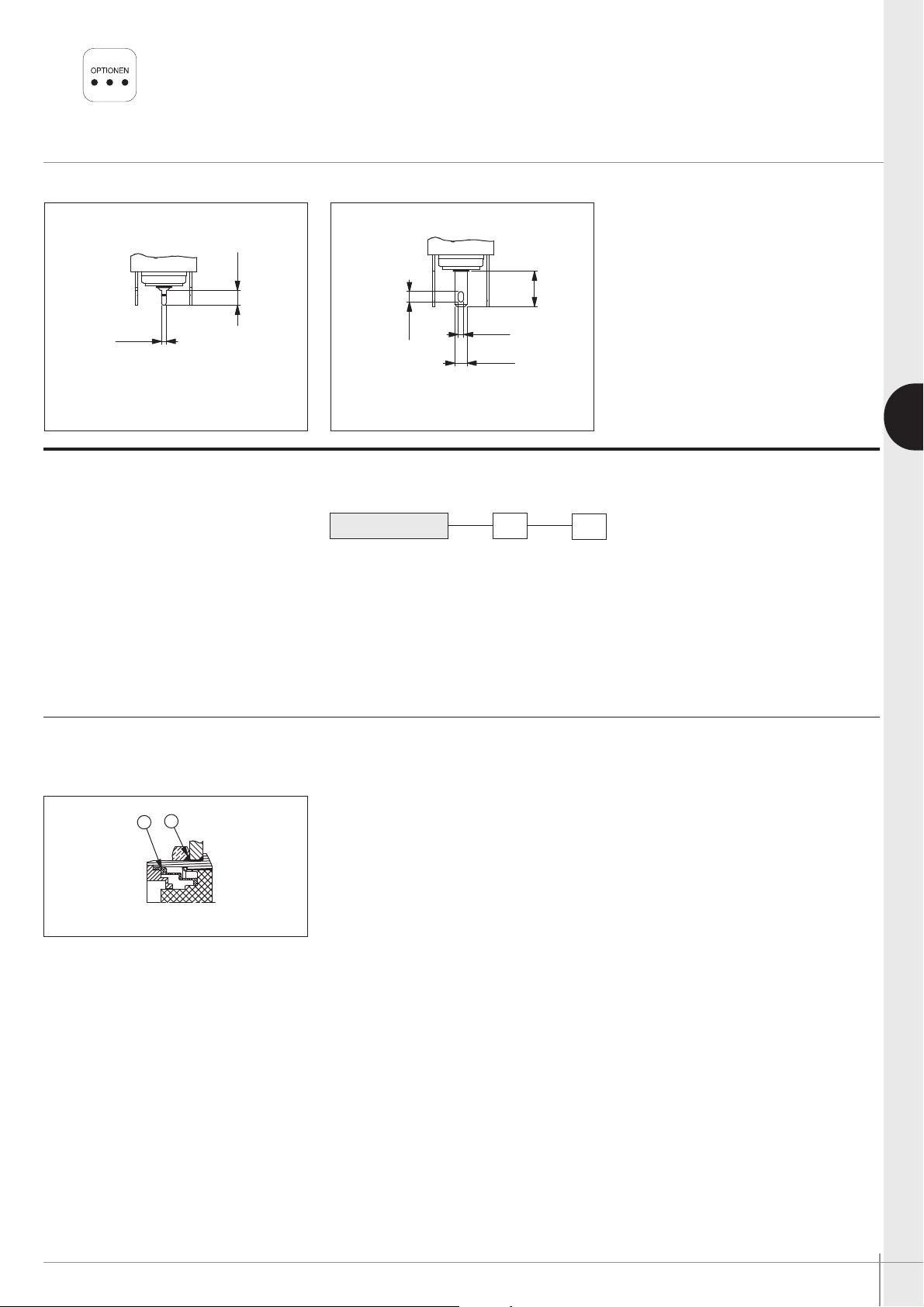

Serie AV
(.133)
3.40
1.10
(.043)
8.00
(.314)
(.047)
1.20
(.094)
(.110)
2.40
2.80
2
1
Neu!
Gerade Lötstifte
2 durch 4 am Ende der Grundbezeichnungen der vorigen Seite ersetzen.
Nach Auswahl der Grundbezeichnung,
gewünschte Optionen in die zwei
letzten Felder eintragen.
Steckanschlüsse
2 durch 8 am Ende der Grundbezeichnungen der vorigen Seite ersetzen.
Buchsen- +
Betätigermat. Abdichtung
GRUNDBEZEICHNUNG
Sicherheitsdruckschaler Ø 19 mm
Rastend - Optionen
B
BUCHSEN- UND BETÄTIGERMATERIAL
CODE BUCHSE BETÄTIGER
00 (std) Messsing, vernickelt Messsing, vernickelt
10 Messing, vernickelt Stahl, rostfrei
40 Stahl, rostfrei Stahl, rostfrei
50 Stahl, rostfrei Messing, vernickelt
ABDICHTUNG
(leer) Keine Abdichtung
➀ Elastomer-Membrane
K Frontale Abdichtung (IP65)
➁ Externe Dichtung
APEM www.apem.com B-103
Page 15
Serie AV
(.074)
1.90
(.153)
3.90
(.043)
1.10
Ø19.00x1.00 SI
3.00
Ø22.00
Ø15.00
2.00
13.50
(.866DIA)
(.590DIA)
(.748DIAx1.00 IS)
(.118)
(.078)
(.531)
(.163)
4.15
(.590DIA)
(.866DIA)
Ø15.00
Ø22.00
EPOXY
(.519)
13.20
13.50
(.531)
(.078)
2.00
(.531)
(.078)
(.118)
(.748DIAx1.00 IS)
(.590DIA)
(.866DIA)
13.50
2.00
Ø15.00
Ø22.00
3.00
Ø19.00x1.00 SI
1.10
(.043)
3.90
(.153)
4.15
(.163)
1.90
(.074)
(.393DIA)
Ø10.00
EPOXY
(.590DIA)
(.866DIA)
Ø15.00
Ø22.00
(.078)
2.00
(.519)
13.20
13.50
(.531)
+
-

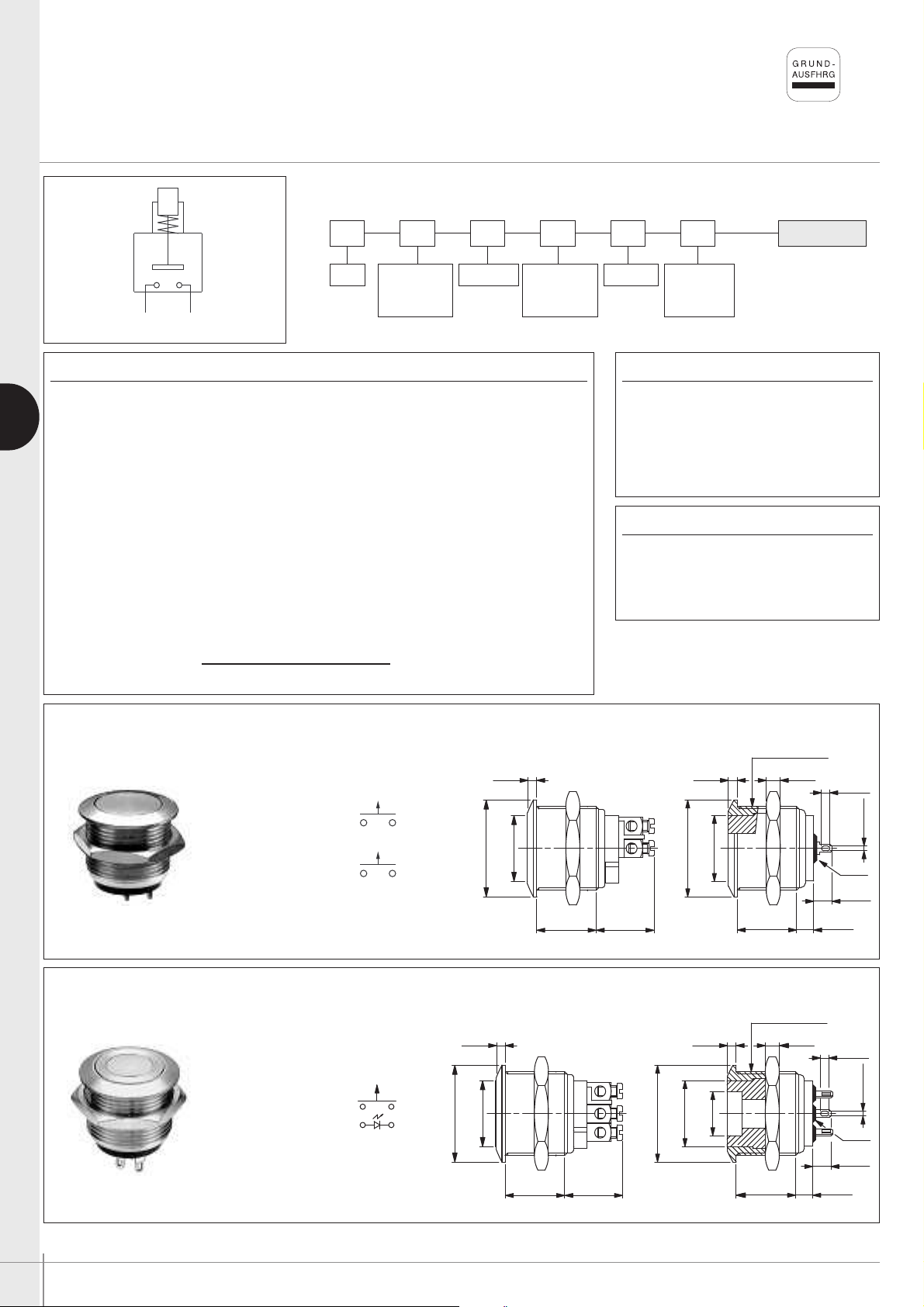

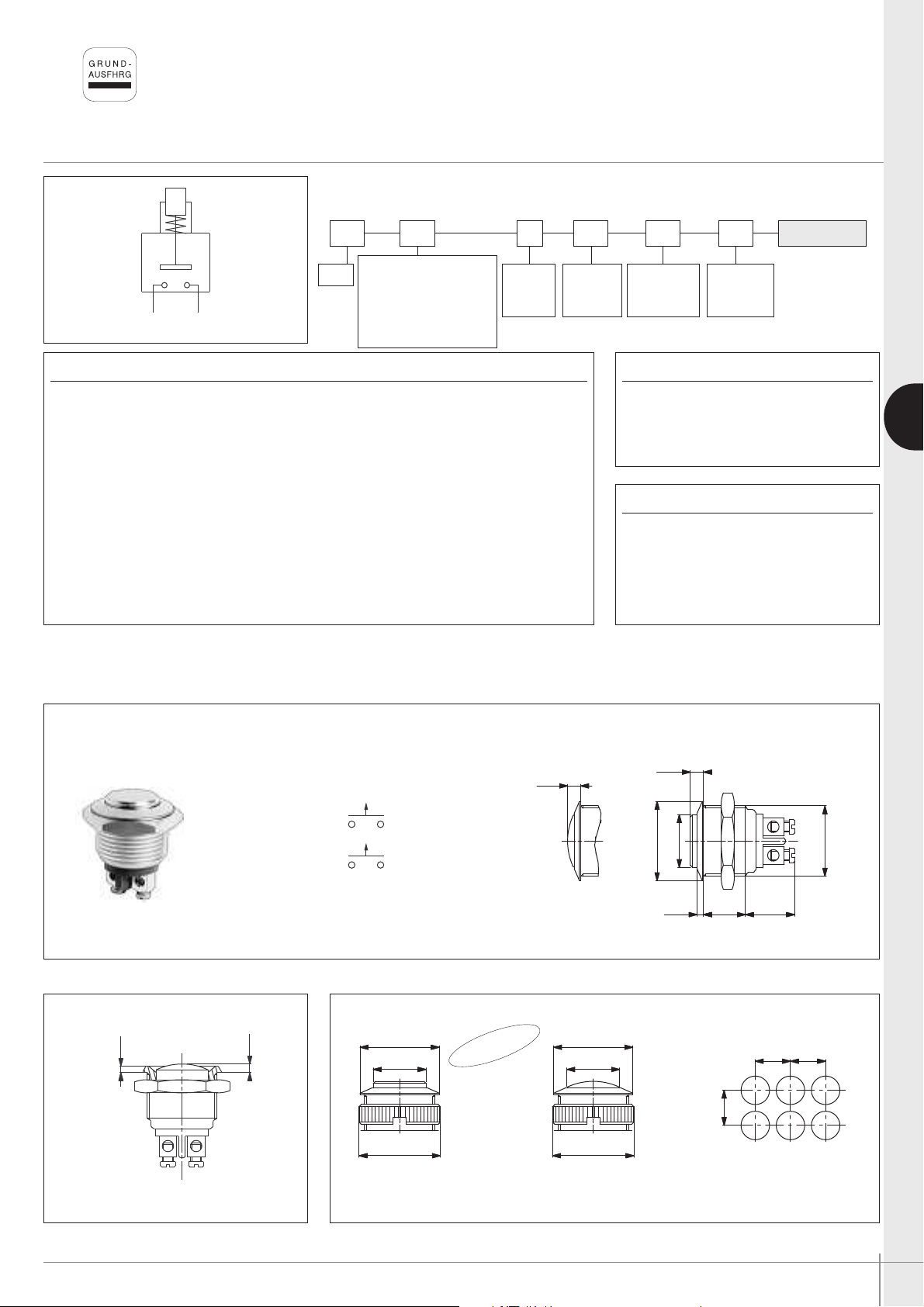

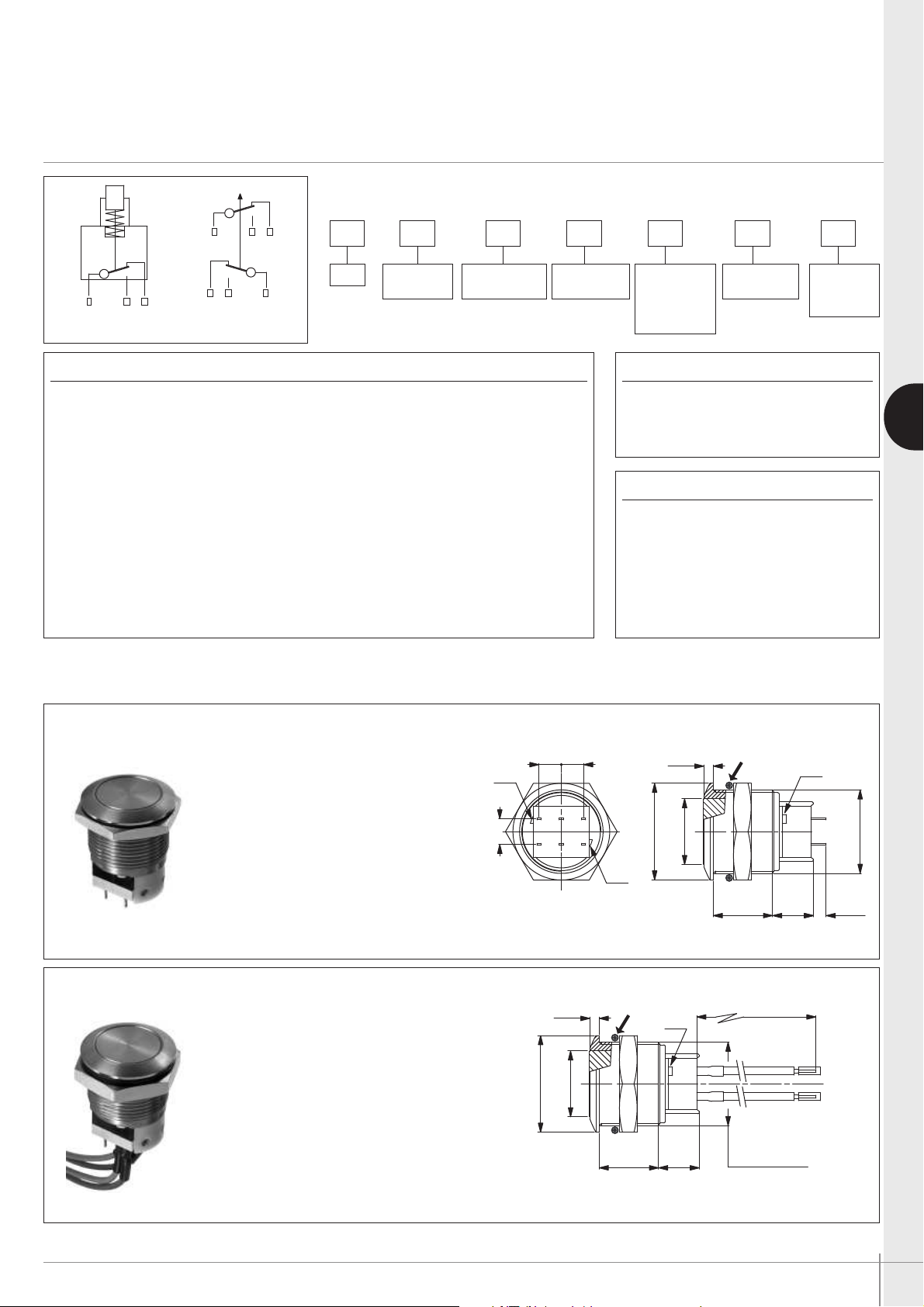

Sicherheitsdrucktaster Ø 19 mm mit Sprungschaltelement
Beleuchtet oder unbeleuchtet - Arbeitskontakt (NO)
BESTELLSCHLÜSSEL
AV C7 3 OPTIONEN
SERIE
Betätigertype
09 Flach
NO
19 Gewölbt
(Schaltfolge 3)
TECHNISCHE DATEN
• Schaltweg : 0,7 mm (.027) ± 0,1 mm (.003)
• Max. Schaltleistung bei ohmscher Last : 50mA 24V-
B
• LED Spannung und Verbrauch : zweifarbige LED 2V (3V max.) 20mA
Andere Farben : 2V (3V max.) 10mA
(ein Widerstand muss vom Kunden in Reihe geschaltet werden) **
• Übergangswiderstand : 100 mΩ max. (Anfangswert)
• Isolationswiderstand : 1.000 MΩ min. bei 500V-
• Spannungsfestigkeit : 500 Veff. 50 Hz min. zwischen Anschlüssen
2.000 Veff. 50 Hz min. zwischen Anschlüssen und Masse
• Elektrische Lebensdauer mit Nennstrom : 1.000.000 Zyklen
• Betätigungskraft : 7 N ±2N
• Anzugsdrehmoment : 5 Nm min. - 14 Nm max.
• Frontplattenstärke : 1 (.039) bis 11 mm (.433) max.
• Arbeitstemperatur : -30°C bis +70°C
• Handlötung : 270°C max. 3 Sekunden
• Verpackungseinheit : 40 Taster
** Widerstandswert =
Spannung - LED Nennspannung
LED Nennstrom
Flacher Betätiger - unbeleuchtet
Gehäuse
Beleuchtung
0 Nein
L Beleuchtet
Schaltf.
Anschlüsse
2 Lötösen
Siehe
folgende Seite.
9 Schraub
MATERIALIEN
• Gehäuse : PBT UL94-V0
•
Anschlüsse : Messing, vergoldet
• Kontakte : Schnappscheibe,
vergoldet
•
Buchse & Betätiger : nächste Seite
• LED
AUSSCHNITTE
• Frontplattenausschnitt :
Ø 19,2 mm (.755)
• Min. Raster für Matrix-Montage :
30 mm x 30 mm (1.181x1.181)
Nach Auswahl der Grundbezeichnung,
die gewünschten Optionen hinzufügen.
Sechskantmutter SW 22 (.866)
Lötösen
AV09C703D2
Schraubanschlüsse
AV09C703D9
Auch mit gewölbtem Betätiger lieferbar:
AV19C703D2 oder AV19C703D9
Flacher Betätiger - beleuchtet
Lötösen
AV09C7L3D2
B-104 APEM www.apem.com
Schraubanschlüsse
AV09C7L3D9
Sechskantmutter SW 22 (.866)
Page 16
Serie AV
2
1
(0.059)
1.50
(0.314)
8.00
Ø10.00
(0.393DIA)
(0.039)
1.00

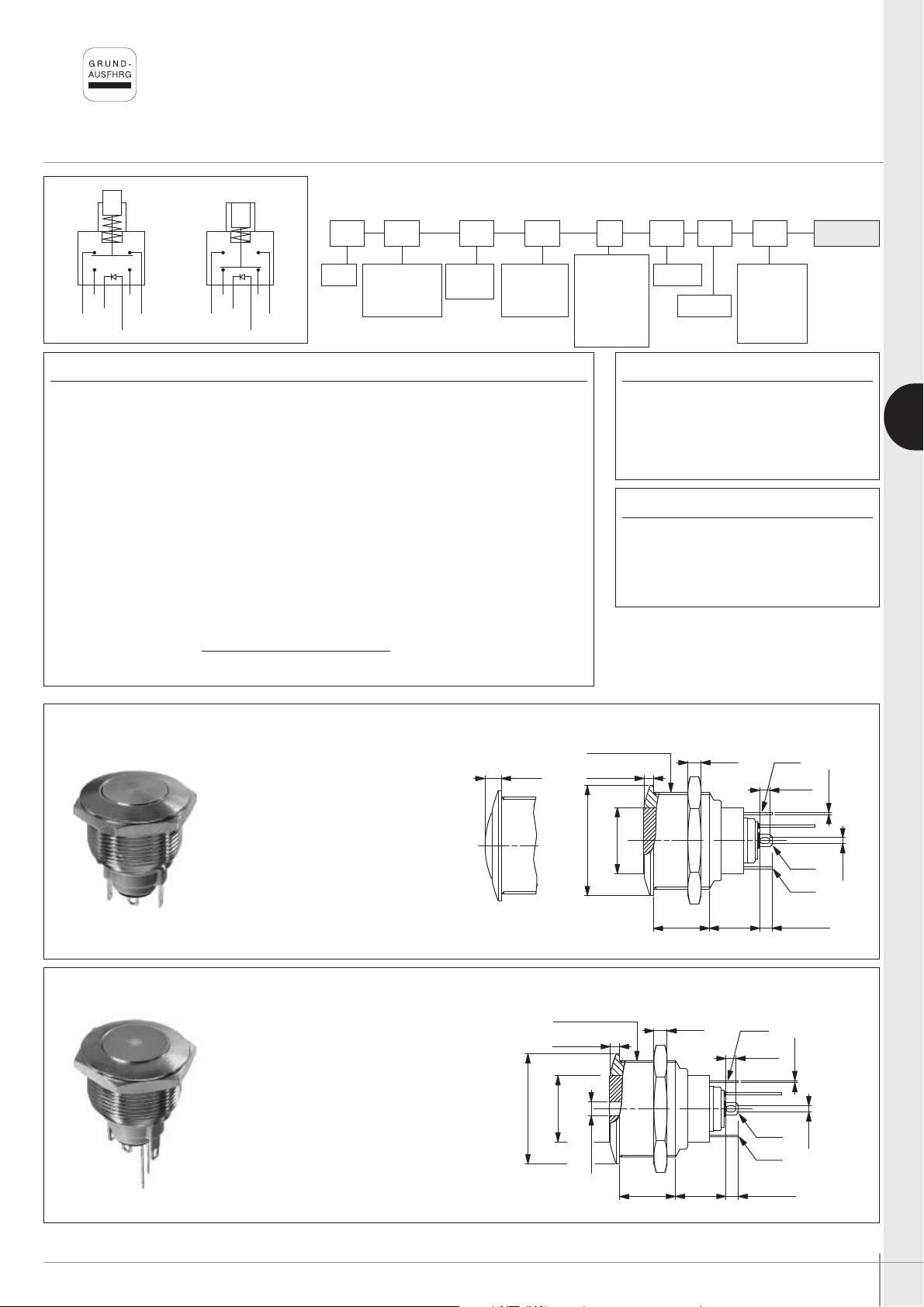

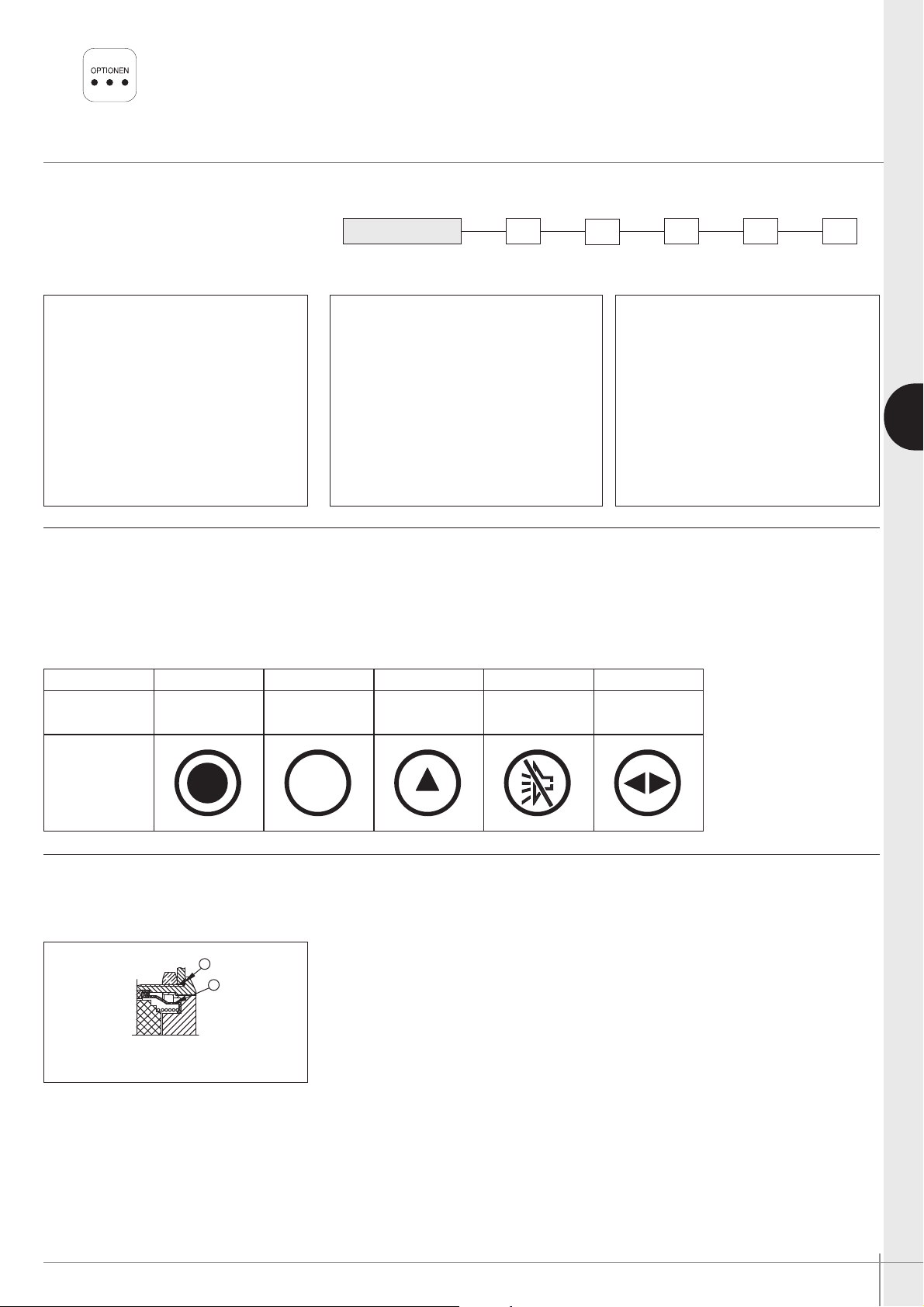

Sicherheitsdrucktaster Ø 19 mm mit Sprungschaltelement
Optionen
Nach Auswahl der Grundbezeichnung,
gewünschte Optionen in die vier letzten
Felder eintragen.
GRUNDBEZEICHNUNG
Buchsen- und
Betätigermat. LED-Farbe Markierung Abdichtung
BUCHSEN- UND BETÄTIGERMATERIAL
Unbeleuchtete Typen
CODE BUCHSE BETÄTIGER
00 (Std) Messing, vernickelt Messing, vernickelt
10 Messing, vernickelt Stahl, rostfrei
30 Messing, verchromt Stahl, rostfrei
40 Stahl, rostfrei Stahl, rostfrei
80
Messing, poliert und lackiert Messing, poliert und lackiert
CODE BUCHSE BETÄTIGER
00 (Std) Messing, vernickelt Messing, vernickelt
20 Messing, verchromt Messing, verchromt
40 Stahl, rostfrei Stahl, rostfrei
45 Stahl, rostfrei Messing, vernickelt
80
LED-FARBE
(leer) Keine LED
1 : blau - 3 : grün - 5 : gelb - 6 : rot - 7 : weiß - 9 : orange - 2 : rot/grün
Beleuchtete Typen
B
Messing, poliert und lackiert Messing, poliert und lackiert
MARKIERUNG
Für flachen oder gewölbten Betätiger.
- Gravierung bei unbeleuchtetem
Messingbetätiger (Stahl auf Anfrage)
- Heißstempelung bei beleuchtetem
thermoplastischem Betätiger.
ABDICHTUNG
(leer) Keine Abdichtung
MARKIERUNG
CODE TYPE
0 bis 9 Ziffer 0 bis 9
X Zeichen
Y Zeichen #
A bis N Buchstabe A bis N
P bis W Buchstabe P bis W
0 Buchstabe O
Buchstabe O : gleicher Code und
Markierung wie Ziffer 0.
Spezifische Zeichen auf Anfrage
Bestellminimum : 500 Schalter
Aus jeder Tabelle einen Code erwählen.
FARBE DER MARKIERUNG
CODE FARBE
Unbeleuchteter Betätiger (Messing)
0 (Standard) Gleiche Farbe wie die
*
2 Schwarz
Hinweis : einen nach Code “0”
hergestellten Schalter können wir nicht in
Code “2” verändern.
Beleuchteter Betätiger
2 Schwarz (auf Weiß)
Ausführung
K Frontale Abdichtung (IP65)
APEM www.apem.com B-105
➀ Interne Dichtung
➁ Externe Dichtung
Page 17
Serie AV
(.385)
(.078)
(.118)
(.590DIA)
(.866DIA)
9.80
2.00
Ø15.00
Ø22.00
3.00
1.10
(.043)
4.30
(.169)
4.15
(.163)
1.90
(.074)
(.393DIA)
Ø10.00
EPOXY
(.590DIA)
(.866DIA)
Ø15.00
Ø22.00
(.078)
2.00
(.385)
(.078)
(.118)
(.590DIA)
(.866DIA)
9.80
2.00
Ø15.00
Ø22.00
3.00
4.30
(.169)
(.393DIA)
Ø10.00
(.590DIA)
(.866DIA)
Ø15.00
Ø22.00
(.078)
2.00
(.354)
9.00

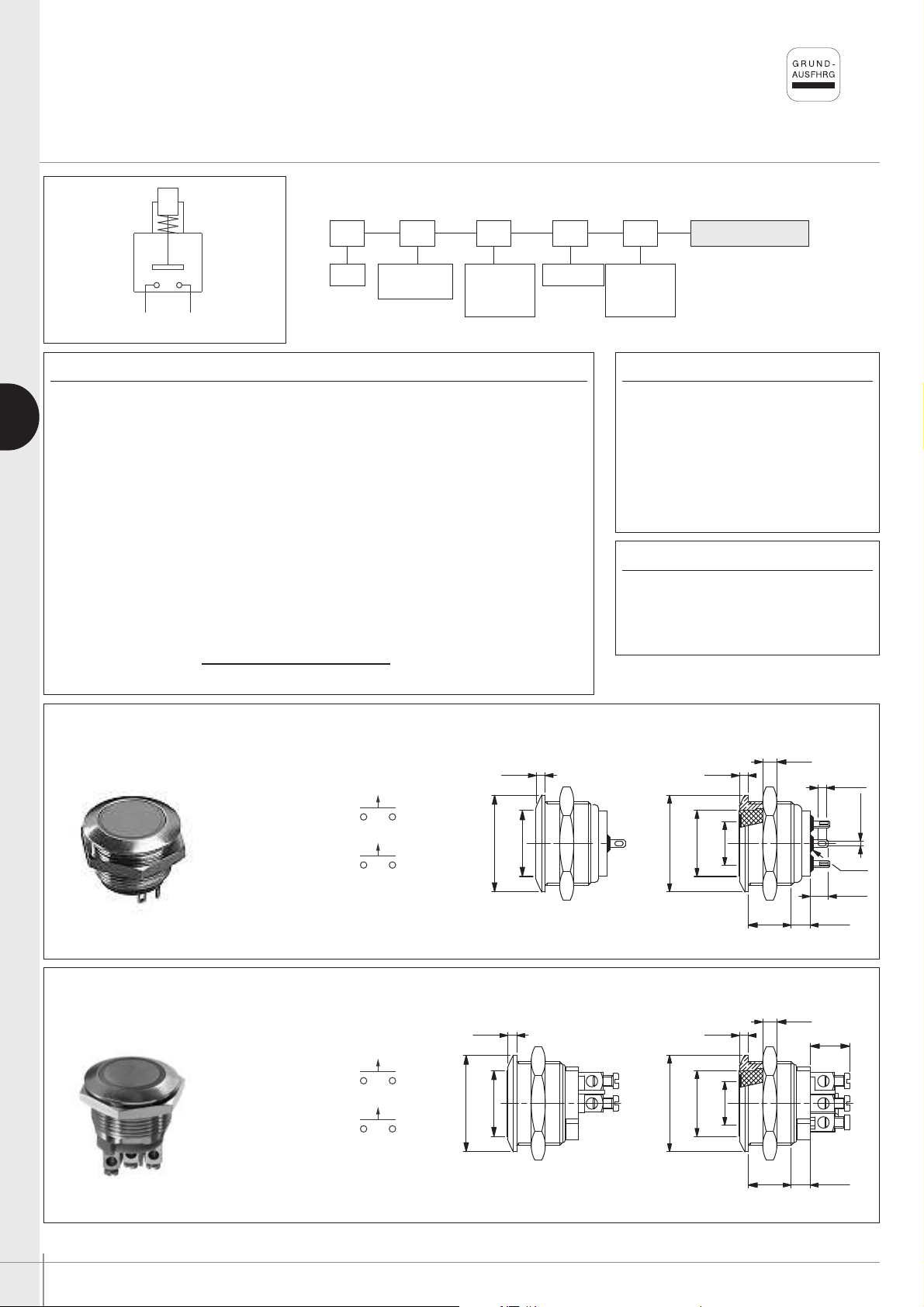

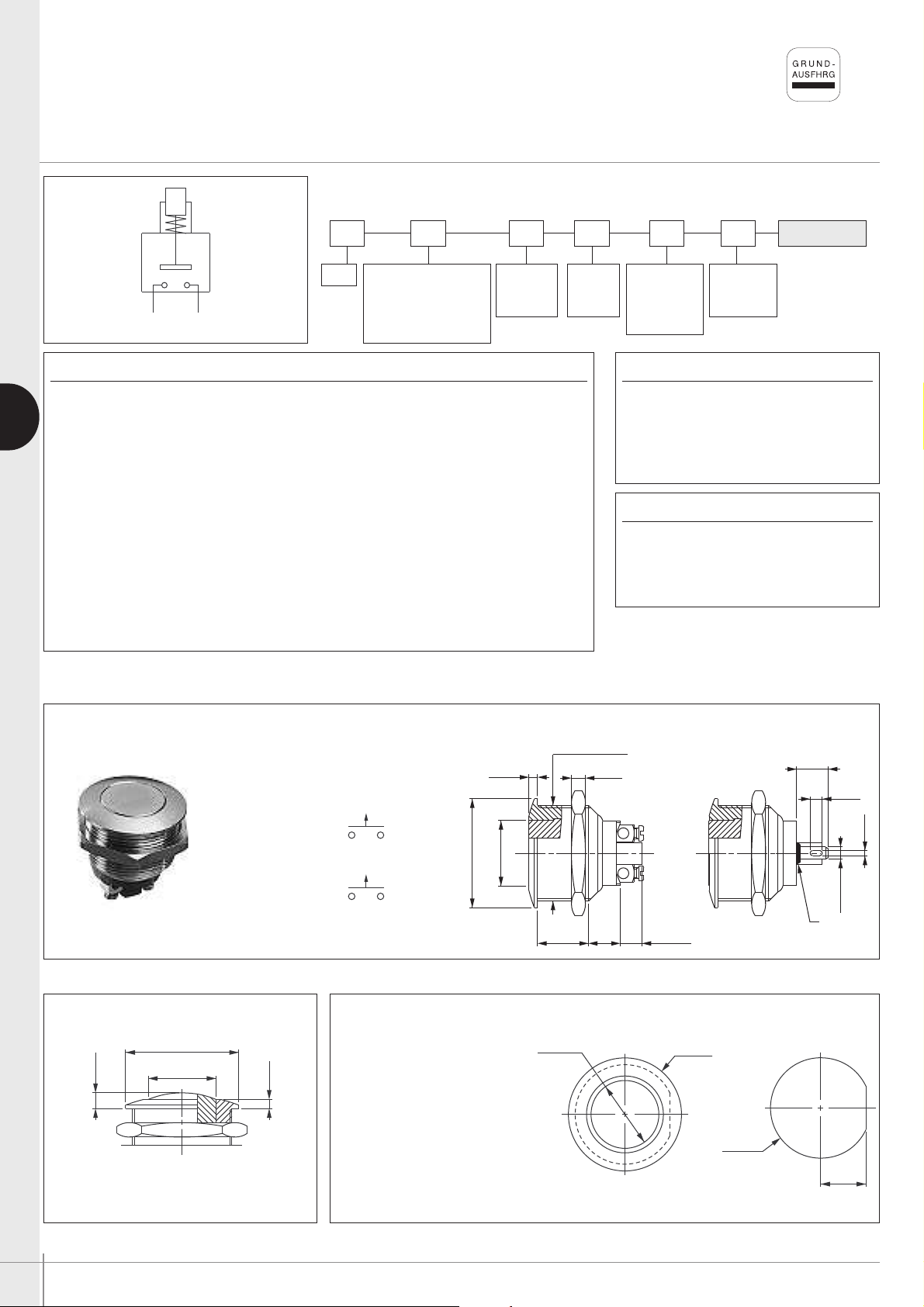

Sicherheitsdrucktaster Ø 19 mm mit Sprungschaltelement & umspriztem Betätiger
Beleuchtet oder unbeleuchtet - Arbeitskontakt (NO)
BESTELLSCHLÜSSEL
AV D OPTIONEN9
SERIE
Betätiger- +
Buchsentype
NO
(Schaltfolge 3)
TECHNISCHE DATEN
• Schaltweg : 0,7 mm (.027) ±0,1 mm (.003)
• Max. Schaltleistung bei ohmscher Last : 50mA 24V-
B
• LED Spannung und Verbrauch : zweifarbige LED : 2V (3V max.) 20mA
Andere Farben : 2V (3V max.) 10mA
(ein Widerstand muss vom Kunden in Reihe geschaltet werden) **
• Übergangswiderstand : 100 mΩ max. (Anfangswert)
• Isolationswiderstand : 1.000 MΩ min. bei 500V-
• Spannungsfestigkeit : 500 Veff. 50 Hz min. zwischen Anschlüssen
2.000 Veff. 50 Hz min. zwischen Anschlüssen und Masse
• Elektrische Lebensdauer mit Nennstrom : 1.000.000 Zyklen
• Betätigungskraft : 7 N +/- 2N
• Anzugsdrehmoment : 5 Nm min. - 14 Nm max.
• Frontplattenstärke : 1 (.039) bis 11 mm (.433) max.
• Arbeitstemperatur : -30°C bis +70°C
• Handlötung : 270°C max., 3 Sekunden max.
• Verpackungseinheit : 40 Taster
** Widerstandswert =
Spannung - LED Nennspannung
LED Nennstrom
Flacher Betätiger - Lötösen
Beleuchtung
S0 Nein
SL Beleucht.
Kontakte
Anschlüsse
2 Lötösen
Siehe
nächste Seite.
9 Schraub
MATERIALIEN
• Gehäuse : PBT UL94-V0
• Anschlüsse : Messing, vergoldet
• Kontakte :
Schnappscheibe,
vergoldet
• Buchse : siehe Seite Optionen
•
Betätiger : Stahl, rostfrei, mit
Thermoplast-Umspritzung
• LED
AUSSCHNITTE
• Frontplattenausschnitt :
Ø 19,2 mm (.755)
• Min. Raster für Matrix-Montage :
30 mm x 30 mm (1.181x1.181)
Nach Auswahl der Grundbezeichnung,
die gewünschten Optionen hinzufügen.
Sechskantmutter SW 22 (.866)
Beleuchtet
AV9SLD2
Unbeleuchtet
AV9S0D2
Auch mit Buchse Ø 22 (.866) lieferbar : auf Anfrage.
Flacher Betätiger - Schraubanschlüsse
Beleuchet
AV9SLD9
B-106 APEM www.apem.com
Unbeleuchet
AV9S0D9
Auch mit Buchse Ø 22 (.866) lieferbar : auf Anfrage.
Sechskantmutter SW 22 (.866)
Page 18
Serie AV
1
2
Sicherheitsdrucktaster Ø 19 mm mit Sprungschaltelement & umspriztem Betätiger
Optionen
Nach Auswahl der Grundbezeichnung,
gewünschte Optionen in die fünf letzten
Felder eintragen.
BUCHSENMATERIAL
CODE MATERIAL
0 (std) Messing, vernickelt
2 Messing, verchromt
4 Stahl, rostfrei
5 Messing, vergoldet
6 Messing, satinmatt verchromt
7 Messing, schwarz verchromt
8 Messing, poliert und lackiert
9 Messing, poliert
Buchsen-
material
GRUNDBEZEICHNUNG
FARBE DER UMSPRITZUNG
CODE FARBE CODE FARBE
1 Blau 6 Rot
2 Schwarz * 7 Weiß
3 Grün 8 Transparent
4 Grau * 9 Orange
5 Gelb
* nur unbeleuchtet
Um-
spritzung
Farbe
LED-FARBE
CODE FARBE
(leer) Keine LED
1 Blau
2 Rot/Grün
3 Grün
5 Gelb
6 Rot
7 Weiß
9 Orange
BETÄTIGERARTEN
Die Ringe und Symbole werden durch die Gravierung einer Einlage aus rostfreiem Stahl erzielt.
Die Einlage wird danach in der gewünschten Farbe umspritzt.
Folgende Betätigertypen sind lieferbar. Weitere : auf Anfrage.
LED-
Betätiger-
type
Ab-
dichtung
B
CODE
BESCHREIBUNG
RING / SYMBOLE
001 002 003 004 005
Ring und Scheibe
beleuchtet
ABDICHTUNG
(leer) Keine Abdichtung
K Frontale Abdichtung (IP67)
Beleuchteter
Ring
Pfeil
➀ Interne Membrane
➁ Externe Dichtung
Lautsprecher
Aus
Doppel-Pfeil
APEM www.apem.com B-107
Page 19
Serie AV
ø22.00x1.00 SI
(.866DIAx1.00 IS)
5.00
(.196)
6.30
(.248)
(.500)
12.70
3.00
(.118)
(.078)
2.00
ø15.00
(.59DIA)
ø25.00
(.984DIA)
EPOXY
2.80x0.5
(.110x.019)
(.110)
2.80
(.287)
7.30
(.047)
1.20
3.60
(.141)
(.078)
2.00
Ø15.00
(.590DIA)
Ø25.00
(.984DIA)
(.984DIA)
Ø25.00
(.590DIA)
Ø15.00
(.393
10.00
Ø22.20
(.874DIA)
)
Sicherheitsdrucktaster Ø 22 mm
Arbeitskontakt (NO)
BESTELLSCHLÜSSEL
AV 3 C OPTIONEN
SERIE
NO
(Schaltfolge 3)
Betätiger- + Buchse
03 Flach
02 Gewölbt
M2 Flach + Abflachung
M3 Gewölbt + Abflach.
TECHNISCHE DATEN
• Max. Schaltleistung bei ohmscher Last :
B
- Kontakte A : 4A 12V-, 500.000 Zyklen
- Kontakte C : 2A 48 V-, 10.000 Zyklen
• Schaltleistung der Typen mit langem Gehäuse und A Kontakten (AV..000) :
UL-CSA : 4A 250V~ - 8A 125V~ - 6.000 Zyklen
• Übergangswiderstand : 10 mΩ max. bei 1A 2V (Anfangswert)
• Isolationswiderstand : 1.000 MΩ min. bei 500V-
• Spannungsfestigkeit : 2.000 Veff. 50 Hz min. zw. Anschlüssen und Masse
2.000 Veff. 50 Hz min. zwischen Anschlüssen
• Anzugsdrehmoment : 5 Nm min. - 14 Nm max.
• Frontplattenstärke : 1 (.039) bis 11 mm (.433) max.
• Arbeitstemperatur : -30°C bis +70°C
• Mechanische Lebensdauer : 1.000.000 Zyklen
• Handlötung : 300°C, 3 Sekunden max.
• Verpackungseinheit : 20 Taster
GRUNDAUSFÜHRUNG
Flacher Betätiger - kurzes Gehäuse - 48V- - AV03100
Gehäuse
000 Lang
100 Kurz
Schaltf.
3 NO
Kontakte
A Silber
C Messing
versilbert
Anschlüsse
9 Schraub
2 Steck
Siehe Seite
Optionen
(B110)
MATERIALIEN
• Gehäuse : PBT
• Kontakte : Silber (A)
oder Messing, versilbert (C)
• Buchse und Betätiger : siehe Seite
Optionen
AUSSCHNITTE
• Frontplattenausschnitt :
Ø 19,2 mm (.755)
• Min. Raster für Matrix-Montage :
30 mm x 30 mm (1.181x1.181)
Nach Auswahl der Grundbezeichnung,
die gewünschten Optionen hinzufügen.
Sechskantmutter SW 25 (.984)
Schraubanschlüsse
AV031003•9
Lötösen/
Steckanschlüsse
AV031003•2
Schraubanchlüsse für Draht 1,5 mm2max.
Gewölbter Betätiger - kurzes Gehäuse
B-108 APEM www.apem.com
Schraubanschlüsse
AV021003•9
Lötösen/Steckanschlüsse
AV021003•2
Buchse mit Abflachung - kurzes Gehäuse - AVM3 und AVM2
Flacher Betätiger, Schraubanschlüsse
AVM31003•9
Gewölbter Betätiger, Schraubanschlüsse
AVM21003•9
Kontakte : das Zeichen • ersetzen durch A (Silber) oder C (Messing versilbert).
Page 20
Serie AV
3.60
(.141)
(.078)
2.00
Ø15.00
(.590DIA)
Ø25.00
(.984DIA)
(.984DIA)
Ø25.00
(.590DIA)
Ø15.00
(.393
10.00
Ø22.20
(.874DIA)
)
(.984DIA)
Ø25.00
Ø15.00
(.59DIA)
7.00
(.275)
15.40
(.606)
(.551)(.141)
14.003.60
(.59DIA)
Ø15.00
2.00
(.078)
(.118)
3.00
Ø22.00x1.00 SI
(.866DIAx1.00 IS)
(.118DIAx.0.50)
Ø3.00x0.50
13.20
(.519)
Ø22.00x1.00 SI
(.866DIAx1.00 IS)
5.00
(.196)
10.00
(.248)
(.590)
15.00
3.00
(.118)
(.078)
2.00
Ø15.00
(.59DIA)
Ø25.00
(.984DIA)
Sicherheitsdrucktaster Ø 22 mm
Arbeitskontakt (NO) oder Ruhekontakt (NC)
Flacher Betätiger - kurzes Gehäuse - 250V~ - UL/CSA - AV03000
Schraubanschlüsse
AV030003A9
Bei Bestellung von Schaltern mit UL-CSA
Kennzeichnung, “UU” am Ende der
Bezeichnung angeben.
Schraubanchlüsse für Draht 1,5 mm2max.
Gewölbter Betätiger - langes Gehäuse
Schraubanschlüsse
AV020003A9
Abgeflachte Buchse - langes Gehäuse - AVM3 und AVM2
Flacher Betätiger, Schraubanschlüsse
AVM30003A9
Gewölbter Betätiger, Schraubanschlüsse
AVM20003A9
Sechskantmutter SW 25 (.984)
B
DRUCKTASTER MIT RUHEKONTAKT (NC)
Buchse Ø 22 (.866) - AV..1200
Sechskantmutter SW 25 (.984)
• Einpolig, Schraubanschlüsse, ohne Markierung
• Kontakte : Kupfer versilbert (C)
• Max. Schaltleistung bei ohmscher Last :
2A 250V~ - 3A 125V~ - 2,5A 24V-
• Spannungsfestigkeit :
2.000 Veff. 50 Hz min. zw. Anschlüssen
2.000 Veff. 50 Hz mini. zw. Anschlüssen und Masse
•
Elektrische Lebensdauer : 100.000 Zyklen bei 0,3A 24V~ oder -
10.000 Zyklen mit Nennstrom
• Verpackungseinheit : 20 Taster
Flacher Betätiger Gewölbter Betätiger
AV031202C000 AV021202C000
APEM www.apem.com B-109
Page 21
Serie AV
(0.059)
1.50
(0.314)
8.00
(0.590DIA)
Ø15.00
2
1
Sicherheistdrucktaster Ø 22 mm
Optionen
Nach Auswahl der Grundbezeichnung,
gewünschte Optionen in die drei letzten
Felder eintragen.
BUCHSEN- UND BETÄTIGERMATERIAL
Typen mit flachem oder gewölbtem Metallbetätiger
B
Typen mit flachem thermoplastischem Betätiger
Buchsen-+
Betätigermat. Markierung Abdichtung
GRUNDBEZEICHNUNG
CODE BUCHSE BETÄTIGER
00 (Standard) Messing, vernickelt Messing, vernickelt
10 Messing, vernickelt Stahl, rostfrei
12 Messing, vernickelt Messing, verchromt
20 Messing, verchromt Messing, verchromt
30 Messing, verchromt Stahl, rostfrei
40 Stahl, rostrei Stahl, rostfrei
80 **
CODE BUCHSE BETÄTIGERFARBE
0• (Standard) Messing, vernickelt
2• Messing, verchromt
8•
Messing, poliert und lackiert Messing, poliert und lackiert
Das Zeichen • durch einen der folgenden
Codes ersetzen :
Messing, poliert und lackiert
1 : blau - 1/4 : dunkel blau - 2 : schwarz
3 : grün - 4 : grau - 5 : gelb - 6 : rot
7/1: weiß - 9 : orange
MARKIERUNG
- Gravierung bei flachem oder
gewölbtem Messingbetätiger
(Stahl auf Anfrage)
- Heißstempelung bei flachem
thermoplastischem Betätiger.
ABDICHTUNG
(leer) Keine Abdichtung
MARKIERUNG
CODE TYPE
0 bis 9 Ziffer 0 bis 9
X Zeichen
Y Zeichen #
A bis N Buchstabe A bis N
P bis W Buchstabe P bis W
0 Buchstabe O
Buchstabe O : gleicher Code und
Markierung wie Ziffer 0.
Spezifische Zeichen auf Anfrage
Bestellminimum : 500 Schalter
Aus jeder Tabelle einen Code auswählen.
MARKIERUNGSFARBE
CODE FARBE
Messingbetätiger
*
0 (Standard) Gleiche Farbe wie
der Betätiger
2 Schwarz
Hinweis : einen nach Code “0”
hergestellten Schalter können wir nicht in
Code “2” verändern.
Thermoplastischer Betätiger
2 Schwarz
7 Weiß
➀ Interne Dichtung
K Frontale Abdichtung (IP65)
B-110 APEM www.apem.com
➁ Externe Dichtung
Page 22
Serie AV
Ø22.00x1.00 SI
(.866DIAx1.00 IS)
3.00
(.118)
Ø25.00
(.984DIA)
3.80
(.149)
NO
NC
NC
(.078)
(.500)
(.045)
(.110)
(.090)
(.590DIA)
(.055)
(.019)
0.50
1.40
2.30
2.80
11.50
12.70
2.00
Ø15.00
(.118)
3.00
(.866DIAx1.00 IS)
Ø22.00x1.00 SI
Ø3.20
(.125DIA)
Ø15.00
Ø25.00
2.00
12.70
11.50
2.80
2.30
1.40
0.50
(.019)
(.055)
(.590DIA)
(.984DIA)
(.090)
(.110)
(.045)
(.500)
(.078)
NC
NC
NO
Neu!
BESTELLSCHLÜSSEL
AV 1
Betätigertype
SERIE
03 Flach
02 Gewölbt
TECHNISCHE DATEN
• Max. Schaltleistung bei ohmscher Last : 2A 48 V-
• LED Spannung und Verbrauch : blau 3,5V 10mA, grün : 2V 10mA
gelb und rot : 2V 20mA
(ein Widerstand muss vom Kunden in Reihe geschaltet werden) **
• Übergangswiderstand : 50 mΩ max. (Anfangswert)
• Isolationswiderstand : 1.000 MΩ min. bei 500V-
• Spannungsfestigkeit : 1 000 Veff. 50 Hz min. zwischen Anschlüssen
500 Veff. 50 Hz min. zwischen Anschlüssen und Masse
• Elektrische Lebensdauer: 500.000 Zyklen bei 2A 48V-
• Anzugsdrehmoment: 5 Nm min. - 14 Nm max.
• Frontplattenstärke : 1 (.039) bis 9 mm (.354) max.
• Arbeitstemperatur : -30°C bis +70°C
• Mechanische Lebensdauer : 1.000.000 Zyklen
• Handlötung : 300°C, 4 Sekunden max.
• Verpackungseinheit : 20 Schalter
** Widerstandswert =
Spannung - LED Nennspannung
LED Nennstrom
Modell
Beleuchtung
0 Nein
L Ja
Sicherheitsdruckschalter Ø 22 mm
Rastend - beleuchtet oder unbeleuchtet
LED-Farbe
0 Unbel.
1 Blau
3 Grün
5 Gelb
6 Rot
E A
Schaltf.
Kontakte
Anschlüsse
2 Lötösen
4 Lötstifte
8 Steck
MATERIALIEN
• Gehäuse : PA6T UL94-V0
• Kontakte : Silber
• Buchse und Betätiger : siehe
nächste Seite
• LED
AUSSCHNITTE
• Frontplattenausschnitt :
Ø 22,2 mm (.874)
• Min. Raster für Matrix-Montage :
30 mm x 30 mm (1.181x1.181)
Nach Auswahl der Grundbezeichnung,
die gewünschten Optionen hinzufügen.
OPTIONEN
Siehe
nächste
Seite
B
Unbeleuchtet - Lötösen
Flacher Betätiger *
AV03100EA2 ON - ON
Gewölbter Betätiger
AV02100EA2 ON - ON
* In Ruhestellung auch mit hohem Betätiger lieferbar.
Beleuchtet - Lötösen
Flacher Betätiger
AV031L•EA2 ON - ON
Sechskantmutter SW 25 (.984)
Sechskantmutter SW 25 (.984)
Das Zeichen • durch die gewünschte LED-Farbe ersetzen.
APEM www.apem.com B-111
Page 23
Serie AV
(.133)
3.40
1.10
(.043)
8.00
(.314)
(.047)
1.20
(.094)
(.110)
2.40
2.80
2
1
Sicherheitsdruckschalter Ø 22 mm
Rastend - beleuchtet oder unbeleuchtet
Gerade Lötstifte
2 durch 4 am Ende der Grundbezeichnungen der vorigen Seite ersetzen.
B
Nach Auswahl der Grundbezeichnung,
gewünschte Optionen in die zwei letzten
Felder eintragen.
Neu!
Steckanschlüsse
2 durch 8 am Ende der Grundbezeichnungen der vorigen Seite ersetzen.
Buchsen- +
Betätigermat. Abdichtung
GRUNDBEZEICHNUNG
BUCHSEN- UND BETÄTIGERMATERIAL
CODE BUCHSE BETÄTIGER
00 (std) Messsing, vernickelt Messsing, vernickelt
10 Messing, vernickelt Stahl, rostfrei
40 Stahl, rostfrei Stahl, rostfrei
50 Stahl, rostfrei Messing, vernickelt
ABDICHTUNG
(leer) Keine Abdichtung
➀ Elastomer-Membrane
K Frontale Abdichtung (IP65)
➁ Externe Dichtung
B-112 APEM www.apem.com
Page 24
Serie AV
1.30
(.051)
Ø20.00
(.787DIA)
(.141)
3.60
4.00
(.157)
(.019)
0.50
Ø22.00X1.00 SI
(.866DIAX1.00 IS)
Ø26.00
(1.023DIA)
12.80
(.503)
8.60
(.338)
(.118)
3.00
(.250)
2.40
(.279)
(.110X.019)
2.80X0.50
7.10
Sicherheitsdrucktaster Ø 22 oder 24 mm mit grossem ergonomischem Betätiger
Ruhe- und Arbeitskontakt (NC/NO)
BESTELLSCHLÜSSEL
AV L
NC/NO
SERIE
Buchsen-
durchmesser
22 22 mm
24 24 mm
Modell
Betätigerform
P Flach
B Gewölbt
C Konkav
TECHNISCHE DATEN
• Max. Schaltleistung bei ohmscher Last : 5A 250V~
• Übergangswiderstand : 100 mΩ max. (Anfangswert)
• Isolationswiderstand : 1.000 MΩ min. bei 500V-
• Spannungsfestigkeit : 2.000 Veff. 50 Hz min. zw. Anschlüssen und Masse
• Elektrische Lebensdauer : 1.000.000 Zyklen bei 1A 250V~
OPTIONEN
Buchsen- +
Betätigermat.
Siehe nächste
2 Lötösen
4 Steck
Seite.
MATERIALIEN
• Gehäuse : Polyester, glasfaserverstärkt
• Kontakte : Silber/Nickel-Legierung
• Buchse und Betätiger : siehe
nächste Seite.
100.000 Zyklen mit Nennstrom
• Anzugsdrehmoment : 5 Nm min. - 14 Nm max.
• Frontplattenstärke : 1 (.039) bis 6 mm (.236) max.
• Arbeitstemperatur : -20°C bis +55°C
• Mechanische Lebensdauer : 3.000.000 Zyklen
• Frontale Abdichtung : IP65
• Handlötung : 300°C, 5 Sekunden max.
• Verpackungseinheit : 20 Taster (schwarz verchromt : 16 Taster)
Nach Auswahl der Grundbezeichnung hierunter oder auf der nächsten Seite, die gewünschten Optionen hinzufügen.
• Frontplattenausschnitt : Ø 22,2 mm
(.874)
• Min. Raster für Matrix-Montage :
30 mm x 30 mm (1.181x1.181)
oder 33 mm x 33 mm
AUSSCHNITTE
oder Ø 24,2 mm (.952)
Anschlüsse
B
GRUNDAUSFÜHRUNG
Flacher Betätiger - AV22LP
Lötösen
AV22LP••2
Steckanschlüsse
AV22LP••4
Gewölbter Betätiger - AV22LB
O-Ring
➞
Konkaver Betätiger - AV22LC
Sechskantmutter SW 25 (.984)
Lötösen
AV22LB••2
Steckanschlüsse
AV22LB••4
APEM www.apem.com B-113
Lötösen
AV22LC••2
Steckanschlüsse
AV22LC••4
Page 25
Serie AV
0.50
(.944DIAX1.00 IS)
Ø24.00X1.00 SI
(1.181DIA)
Ø30.00
Ø20.00
(.787DIA)
4.00
(.157)
13.00
(.511)
1.30
(.051)
10.20
(.401)
(.019)
(.141)
3.60
7.10
2.80X0.50
(.110X.019)
(.279)
2.40
(.250)
(.051)
1.30
Sicherheitsdrucktaster Ø 22 oder Ø 24 mm mit grossem ergonomischem Betätiger
Ruhe- und Arbeitskontakt (NC/NO)
GRUNDAUSFÜHRUNG
Flacher Betätiger - Flachprofil - AV24LP
Lötösen
AV24LP••2
Steckanschlüsse
AV24LP••4
B
➞
O-Ring
Sechskantmutter SW 27 (1.062)
Gewölbter Betätiger - AV24LB
Lötösen
AV24LB••2
Steckanschlüsse
AV24LB••4
Konkaver Betätiger - AV24LC
Lötösen
AV24LC••2
Steckanschlüsse
AV24LC••4
BUCHSEN- UND BETÄTIGERMATERIAL
Typen mit nicht eloxiertem Betätiger
CODE BUCHSE BETÄTIGER
40 (Std) Stahl, rostfrei Stahl, rostfrei
20 Messing, verchromt Messing, verchromt
Typen mit eloxiertem Betätiger
CODE BUCHSE BETÄTIGER
1• Messing, schwarz verchromt
2• Messing, verchromt
4• Stahl, rostfrei
Das Zeichen • durch einen der nebenstehenden Codes ersetzen.
1 : blau - 2 : schwarz - 3 : hell grün - 3F : dunkel grün - 4 : Natur - 5 : goldgelb
6 : rot - 6B : weinrot
B-114 APEM www.apem.com
Page 26
(.019)
(.141)
3.60
0.50
7.10
2.80X0.50
(.110X.019)
(.279)
2.40
(.250)
(.051)
1.30
Ø22.00X1.00 SI
(.866DIAX1.00 IS)
12.80
(.503)
8.60
(.338)
(.425)
10.80
4.00
(.157)
(1.181DIA)
Ø30.00
Serie AV
Sicherheitsdrucktaster Ø 22 mit grossem ergonomischem Betätiger
Ruhe- und Arbeitskontakt (NC/NO)
BESTELLSCHLÜSSEL
AV PNA22
SERIE
Buchsen-
durchmesser
Betätiger +
Buchsentype
NC/NO
TECHNISCHE DATEN
• Max. Schaltleistung bei ohmscher Last : 5A 250V~
• Übergangswiderstand : 100 mΩ max. (Anfangswert)
• Isolationswiderstand : 1.000 MΩ min. bei 500V-
• Spannungsfestigkeit : 2.000 Veff. 50 Hz min. zw. Anschlüssen und Masse
• Elektrische Lebensdauer : 1.000.000 Zyklen bei 1A 250V~
100.000 Zyklen mit Nennstrom
• Anzugsdrehmoment : 5 Nm min. - 14 Nm max.
• Frontplattenstärke : 1 (.039) bis 6 mm (.236) max.
• Arbeitstemperatur : -20°C bis +55°C
• Mechanische Lebensdauer : 1.000.000 Zyklen
• Frontale Abdichtung : IP65
• Handlötung : 300°C, 5 Sekunden max.
• Verpackungseinheit : 16 Taster
Nach Auswahl der Grundbezeichnungs die gewünschte Betätigerfarbe hinzufügen.
OPTIONEN
Betätigerfarbe
Siehe unten.
Anschlüsse
2 Lötösen
4 Steck
MATERIALIEN
• Gehäuse : Polyester, glasfaserverstärkt
• Kontakte : Silber/Nickel-Legierung
• Buchse : Messing, vernickelt
• Betätiger : Aluminium, eloxiert
AUSSCHNITTE
• Frontplattenausschnitt :
Ø 22,2 mm (.874)
• Min. Raster für Matrix-Montage :
30 mm x 30 mm (1.181x1.181)
B
GRUNDAUSFÜHRUNG
Gewölbter Betätiger - AV22PNA
Lötösen
AV22PNA•2
Steckanschlüsse
AV22PNA•4
➞
O-Ring
Sechskantmutter SW 25 (.984)
BETÄTIGER-ELOXIERUNGSFARBE
1 : blau - 2 : schwarz - 3 : hell grün - 3F : dunkel grün - 4 : Natur - 5 : goldgelb - 6 : rot - 6B : weinrot
APEM www.apem.com B-115
Loading...
