B1
❑
❑
❑
❑
❑
Serie IC
Neu!

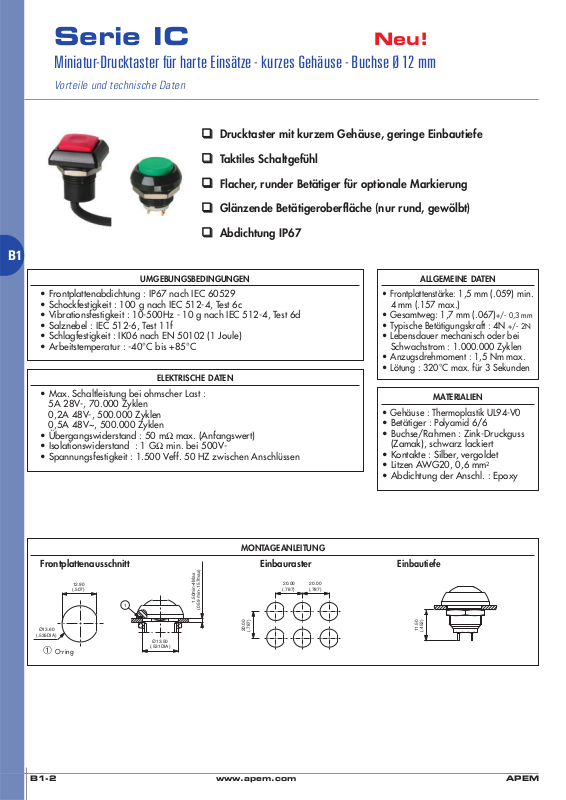

Miniatur-Drucktaster für harte Einsätze - kurzes Gehäuse - Buchse Ø 12 mm
Vorteile und technische Daten
Drucktaster mit kurzem Gehäuse, geringe Einbautiefe
Taktiles Schaltgefühl
Flacher, runder Betätiger für optionale Markierung
Glänzende Betätigeroberfläche (nur rund, gewölbt)
Abdichtung IP67
UMGEBUNGSBEDINGUNGEN
• Frontplattenabdichtung : IP67 nach IEC 60529
• Schockfestigkeit : 100 g nach IEC 512-4, Test 6c
• Vibrationsfestigkeit : 10-500Hz - 10 g nach IEC 512-4, Test 6d
• Salznebel : IEC 512-6, Test 11f
• Schlagfestigkeit : IK06 nach EN 50102 (1 Joule)
• Arbeitstemperatur : -40°C bis +85°C
ELEKTRISCHE DATEN
• Max. Schaltleistung bei ohmscher Last :
5A 28V-, 70.000 Zyklen
0,2A 48V-, 500.000 Zyklen
0,5A 48V~, 500.000 Zyklen
• Übergangswiderstand : 50 mΩ max. (Anfangswert)
• Isolationswiderstand : 1 GΩ min. bei 500V-
• Spannungsfestigkeit : 1.500 Veff. 50 HZ zwischen Anschlüssen
MONTAGEANLEITUNG

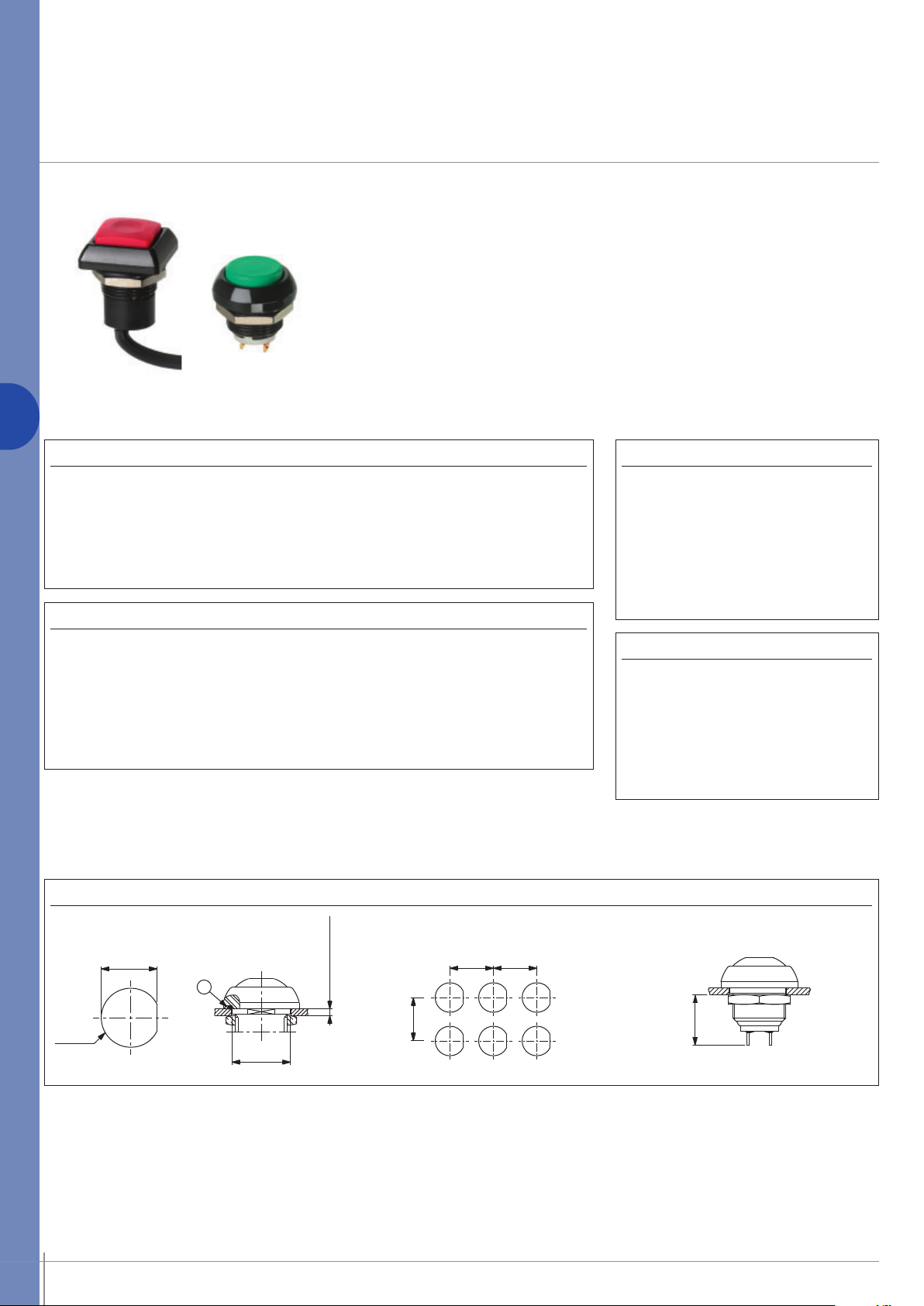

Frontplattenausschnitt Einbauraster
ALLGEMEINE DATEN
• Frontplattenstärke:
1,5 mm (.059) min.
4 mm (.157 max.)
• Gesamtweg: 1,7 mm (.067)+/- 0,3 mm
• Typische Betätigungskraft : 4N +/- 2N
• Lebensdauer mechanisch oder bei
Schwachstrom : 1.000.000 Zyklen
• Anzugsdrehmoment : 1,5 Nm max.
• Lötung : 320°C max. für 3 Sekunden
MATERIALIEN
• Gehäuse : Thermoplastik UL94-V0
• Betätiger :
Polyamid
6/6
• Buchse/Rahmen : Zink-Druckguss
(Zamak), schwarz lackiert
• Kontakte : Silber, vergoldet
• Litzen AWG20, 0,6 mm
2
• Abdichtung der Anschl. : Epoxy
Einbautiefe
12.90
(.507)
1
Ø13.60
(.535DIA)
➀ O-ring
B1-2 APEMwww.apem.com
Ø13.50
(.531DIA)
1.50min-4Max
(.059 min-.157max)
20.00
(.787)
20.00
20.00
(.787)(.787)
11.50
(.452)
Page 2
Neu!
Serie IC
Miniatur-Drucktaster für harte Einsätze - kurzes Gehäuse - Buchse Ø 12 mm
Gesamtübersicht
IC
SERIE
Betätigerform
C eckig
R rund, gewölbt
P rund, flach
B rund, gewölbt,
glänzende Farbe
Betätigerfarben
1 blau
2 schwarz
3 grün
4 grau
5 gelb
6 rot
7/1 weiß
8 glänzend
verchromt
9 orange
A matt verchromt
B dunkelblau
Elektrische
Schaltfolge
3 Arbeitskontakt
(NO)
Optionen
100 Rahmen matt verchromt
101 Rahmen glänzend
verchromt
104 langer Betätiger
(für runden Typ,
ausgenommen mit
glänzender Oberfläche)
Anschlüsse
S Lötösen
F Litzen
P gerade Lötstifte
Z1 Steckanschlüsse
Kontakte
AD Silber, vergoldet
B1
BESTELLHINWEISE
Auf den folgenden Seiten finden Sie :
die Grundausführungen und die Optionen in derselben Reihenfolge wie oben
Maßangaben : alle Maße in Millimeter und Zoll (Zoll in Klammern)
ACHTUNG : Nicht alle im Bestellschlüssel möglichen Kombinationen sind lieferbar.
Die möglichen Kombinationen sind den nachfolgenden Seiten zu entnehmen.
Dichtkappen zum Schutz gegen Frost und Sand sind verfügbar. Siehe Seite “Abdichtung” nach der Serie IA oder Kapitel H.
Montagezubehör : Folgende Teile werden standardmäßig mitgeliefert : 1 Sechskantmutter SW 14 (.551) und 1 O-Ring.
Sechskantmutter : U166.
Verpackungseinheit : 25 Stück
APEM www.apem.com B1-3
Page 3
GRUND-
AUSFÜHRUNG
B1
Serie IC
Neu!
Miniatur-Drucktaster für harte Einsätze - kurzes Gehäuse - Buchse Ø 12 mm

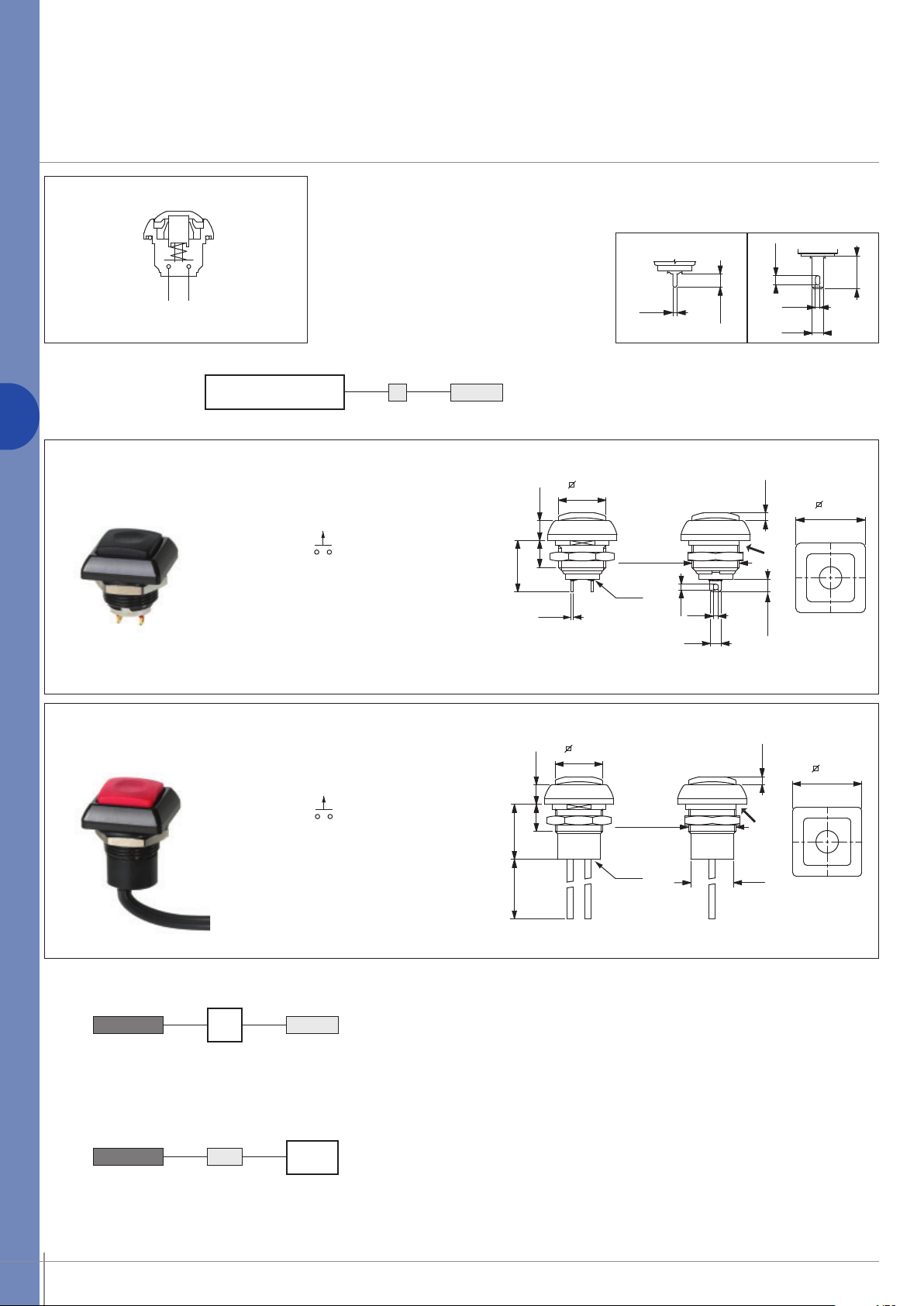

Eckig - unbeleuchtet
1.00
(.039)
Schaltfolge 3 (NO)
Abflachung
Lötösen
➞
5.00
(.196)
12.00
(.472SQ)
Lötstifte P Steckanschlüsse Z1
2.40
3.40
(.133)
2.00
(.078)
(.094)
1.20
(.047)
2.80
(.110)
17.50
(.688SQ)
8.40
(.330)
Litzenanschlüsse
BETÄTIGERFARBEN
ICC3SAD Arbeitskontakt (NO)
Auch lieferbar mit geraden Lötstiften : ICC3PAD
oder Steckanschlüssen : ICC3Z1AD
ICC3FAD Arbeitskontakt (NO)
13.00
(.511)
➞
14.00
(.551)
500±10
(19.68±.39)
6.80
(.267)
0.50
(.019)
Abflachung
5.00
(.196)
6.80
(.267)
12.00
(.472SQ)
Ø12.00x0.75SI
(.472DIAx0.75IS)
EPOXY
Ø12.00x0.75SI
(.472DIAx0.75IS)
EPOXY
1.50
(.047)
(.059)
2.00
(.078)
1.20
3.20
(.126)
2.00
(.078)
Ø10.80
(.425DIA)
17.50
(.688SQ)
1 : blau - 2 : schwarz - 3 :grün-4 :grau-5 :gelb-6 : rot - 7/1 : weiß - 8 : glänzend verchromt - 9 : orange
A : matt verchromt - B : dunkelblau
OPTIONEN
100 : Rahmen matt verchromt
101 : Rahmen glänzend verchromt
B1-4 APEMwww.apem.com
Page 4
Schaltfolge 3 (NO)
GRUND-
AUSFÜHRUNG
Lötösen
Neu!
Serie IC
Miniatur-Drucktaster für harte Einsätze - kurzes Gehäuse - Buchse Ø 12 mm

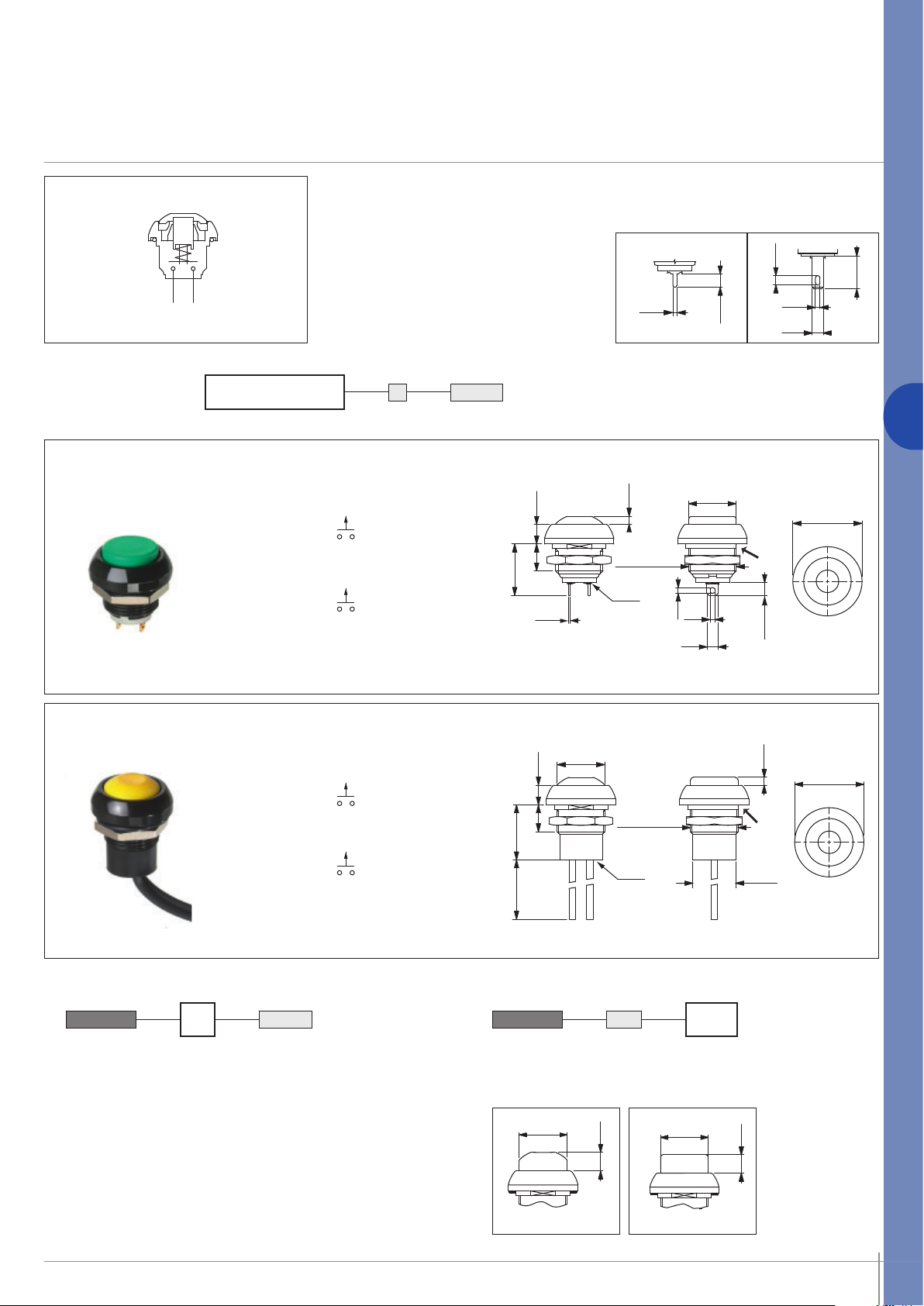

Rund - unbeleuchtet
• Glänzende Betätigeroberfläche
Gewölbter Betätiger auch lieferbar mit
glänzender Oberfläche - ICR durch
ICB in den folgenden Codes ersetzen.
Mit Option 104 (langer Betätiger) nicht
lieferbar.
Betätigermarkierung (Symbol 10 mm max.) für Typen ICP auf Anfrage verfügbar.
gewölbter Betätiger
ICR3SAD Arbeitskontakt (NO)
flacher Betätiger
ICP3SAD Arbeitskontakt (NO)
Auch lieferbar mit geraden Lötstiften : IC•3PAD
oder Steckanschlüssen : IC•3Z1AD
➞
13.00
(.511)
Abflachung
5.00
(.196)
6.80
(.267)
0.50
(.019)
Lötstifte P Steckanschlüsse Z1
2.40
(.094)
1.00
(.039)
2.00
(.078)
Ø12.00x0.75SI
(.472DIAx0.75IS)
EPOXY
1.50
(.059)
(.110)
1.20
(.047)
2.80
3.40
Ø12.00
(.472DIA)
(.133)
3.20
(.126)
1.20
(.047)
2.80
(.110)
Ø17.50
(.688DIA)
8.40
(.330)
B1
Litzenanschlüsse
gewölbter Betätiger
ICR3FAD Arbeitskontakt (NO)
flacher Betätiger
ICP3FAD Arbeitskontakt (NO)
BETÄTIGERFARBEN
1 : blau -
6 : rot - 7/1 : weiß - 8 : glänzend verchromt - 9 : orange
A : matt verchromt - B : dunkelblau
2 : schwarz - 3 :grün-4 :grau-5 :gelb
Abflachung
➞
Ø12.00
14.00
(.551)
500±10
(19.68±.39)
5.00
6.80
(.196)
(.267)
(.472DIA)
Ø12.00x0.75SI
(.472DIAx0.75IS)
EPOXY
2.00
(.078)
Ø10.80
(.425DIA)
Ø17.50
(.688DIA)
OPTIONEN
100 : Rahmen matt verchromt
101 : Rahmen glänzend verchromt
104 : langer Betätiger (nur runder Typ, matte Oberfläche)
Ø12.00
(.472DIA)
4.70
(.185)
Ø12.00
(.472DIA)
4.70
(.185)
104 ICR 104 ICP
APEM www.apem.com B1-5
Page 5
Serie “I”
Abgedichtete Miniatur-Drucktaster und -Druckschalter IC-IL-IM-IP-IB-IS-IH-IZ-IR-IA
Schutzklasse für elektrische Betriebsmittel nach IEC 60529, DIN 40050 und NFC 20-010.

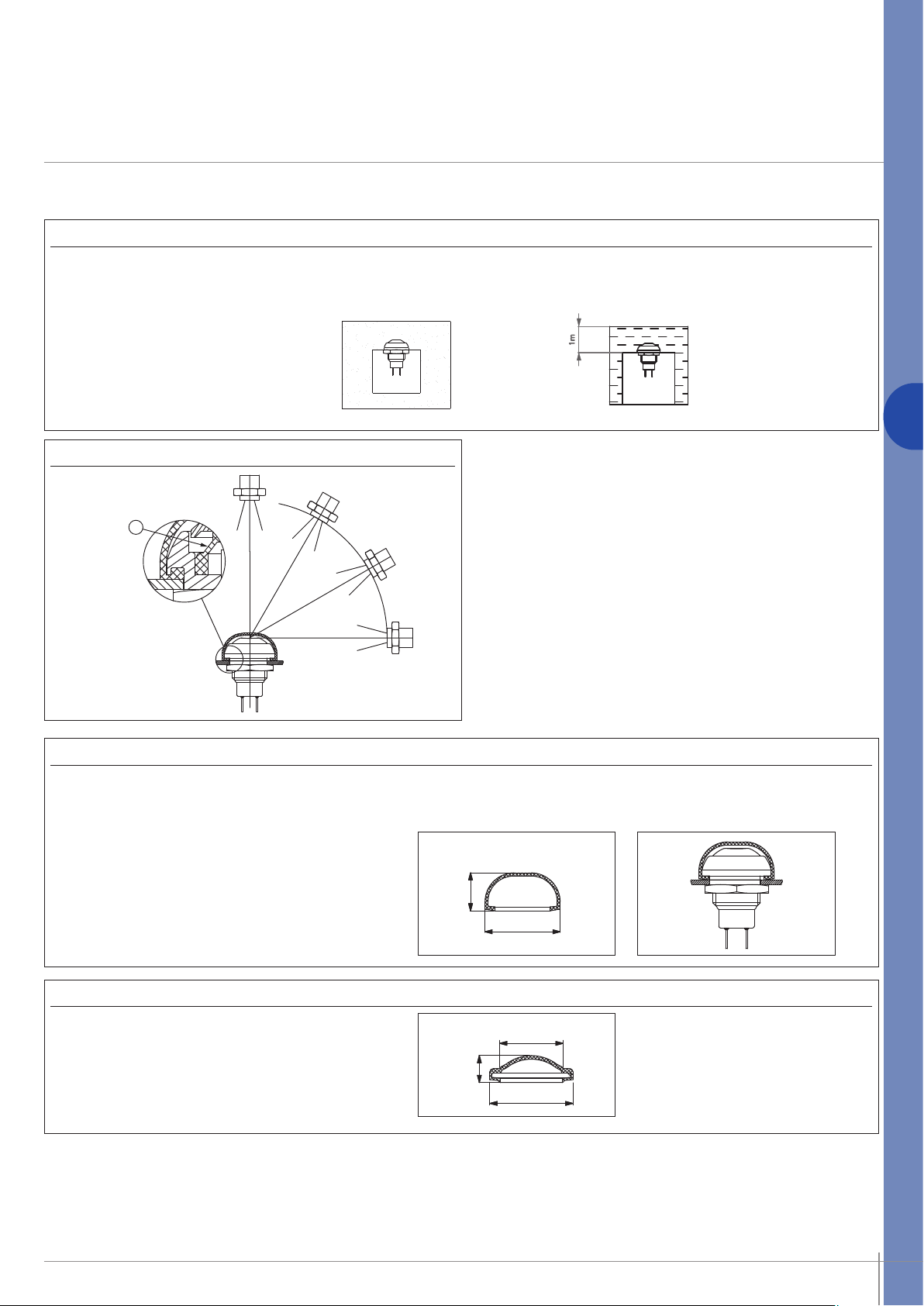

ABDICHTUNG IP67
IP 6 7
(Eindringschutz) völlig staubdicht wasserdicht bis 1 Meter
Wassertiefe (30 Minuten)
Die Zeichnungen zeigen
unbeleuchtete Typen.
ABDICHTUNG IP69K
Reinigung unter hohem Druck und hoher Temperatur
Abdichtung
B1
1
IP69K T estbedingungen
.Druck:80-120bar
.Abstand:15cm
. T emperatur : 80°C ± 5°C
.
Fluss : 14 - 16 l pro Minute
. Zeit : 30 Sekunden je Zyklus
➀ Elastomer-Membrane
ZUSÄTZLICHE ABDICHTUNG FÜR SERIEN IC-IM-IL-IP-IB-IS-IH
Nur für RUNDE Betätiger, beleuchtet oder unbeleuchtet.
Durch Silikonkappe für Schutz gegen Frost und Abrieb (Sand). Getrennt bestellen.
- transparent : U5125
- blau : U5125-1
- schwarz : U5125-2
- rot : U5125-6
Arbeitstemperatur : -40°C bis +85°C
Lebensdauer : 500.000 Zyklen
Achtung : Keine flache Dichtung verwenden.
9.60
(.377)
Ø19.00
(.748 DIA)
ZUSÄTZLICHE ABDICHTUNG FÜR SERIE IA
Durch Silikonkappe. Getrennt bestellen.
- schwarz : U6602
Ø16.00
(.629 DIA)
-gelb:U6605
- rot : U6606
Arbeitstemperatur : -40°C bis +85°C
6.80
(.267)
Ø21.00
(.826 DIA)
Lebensdauer : 1.000.000 Zyklen
APEM www.apem.com B1-87
