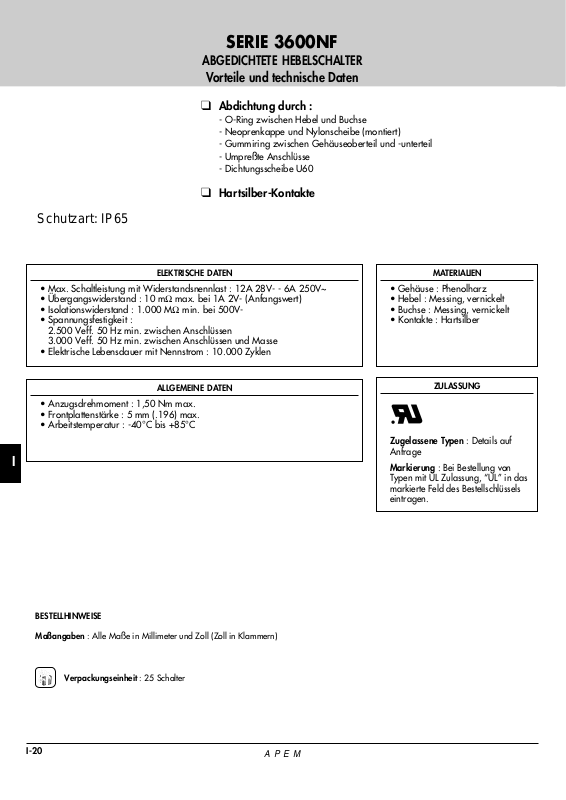

SERIE 3600NF
ABGEDICHTETE HEBELSCHALTER
Vorteile und technische Daten
I-20
I
APEM
MATERIALIEN
• Gehäuse : Phenolharz
• Hebel : Messing, vernickelt
• Buchse : Messing, vernickelt
• Kontakte : Hartsilber
ELEKTRISCHE DATEN
• Max. Schaltleistung mit Widerstandsnennlast : 12A 28V- - 6A 250V~
• Übergangswiderstand : 10 mΩ max. bei 1A 2V- (Anfangswert)
• Isolationswiderstand : 1.000 MΩ min. bei 500V-
• Spannungsfestigkeit :
2.500 Veff. 50 Hz min. zwischen Anschlüssen
3.000 Veff. 50 Hz min. zwischen Anschlüssen und Masse
• Elektrische Lebensdauer mit Nennstrom : 10.000 Zyklen
ALLGEMEINE DATEN
• Anzugsdrehmoment : 1,50 Nm max.
• Frontplattenstärke : 5 mm (.196) max.
• Arbeitstemperatur : -40°C bis +85°C
❑ Abdichtung durch :
- O-Ring zwischen Hebel und Buchse
- Neoprenkappe und Nylonscheibe (montiert)
- Gummiring zwischen Gehäuseoberteil und -unterteil
- Umpreßte Anschlüsse
- Dichtungsscheibe U60
❑ Hartsilber-Kontakte
Verpackungseinheit : 25 Schalter
Maßangaben : Alle Maße in Millimeter und Zoll (Zoll in Klammern)
BESTELLHINWEISE
ZULASSUNG
Zugelassene Typen : Details auf
Anfrage
Markierung : Bei Bestellung von
Typen mit UL Zulassung, “UL” in das
markierte Feld des Bestellschlüssels
eintragen.
Schutzart: IP65
Page 2
I-21
I
APEM
SERIE 3600NF
ABGEDICHTETE HEBELSCHALTER
Schraubanschlüsse - Lötösen/Steckanschlüsse
Schraubanschlüsse - einpolig
GRUND-
AUSFÜHRUNG
III II I
2-1 2-3
3631NF ON - OFF
3635NF MOM - ON
3636NF ON - ON
3637NF MOM OFF MOM
3638NF ON OFF MOM
3639NF ON OFF ON
Lötösen/Steckanschlüsse - einpolig
III II I
2-1 2-3
3631NF/2 ON - OFF
3635NF/2 MOM - ON
3636NF/2 ON - ON
3637NF/2 MOM OFF MOM
3638NF/2 ON OFF MOM
3639NF/2 ON OFF ON
Schraubanschlüsse - zweipolig
III II I
2-1 2-3
5-4 5-6
3641NF ON - OFF
3644NF* ON ON ON
3645NF MOM - ON
3646NF ON - ON
3647NF MOM OFF MOM
3648NF ON OFF MOM
3649NF ON OFF ON
• Ein- und zweipolig
* Schaltfolge 4 : 1-polig in 2-poligem Gehäuse, siehe Technische Daten Serien 600H - 600NH.
➞
Nut
➞
Nut
➞
Nut
➞
Nut
2 13
(.362)
(.031)
(.118DIAx0.50 IS)
Ø3.00x0.50 SI
0.80
9.20
6.35
(.25)
9.20
6.35x0.80
(.362)
(.25x.031)
Ø3.10
(.122DIA)
4.50
(.177)
4
5
6
3
2
1
30˚
I
II
III
Ø12.00x0.75 SI
(.472DIAx0.75 IS)
24.60 9.20
(.362)
(.968)
(.25x.031)
6.35x0.80
90˚
(1.378)
35.00
(.846)
21.50
(.689)
(.413)
10.5017.50
6.35x0.80
(.25x.031)
21.50
17.50 10.50
90˚
35.00
(.413)(.689)
(.846)
(1.378)
24.60 9.20
(.362)(.968)
30˚
I
II
III
Ø12.00x0.75 SI
(.472DIAx0.75 IS)
1
4
5
6
3
2
6.35x0.80
(.25x.031)
90˚
(1.378)
35.00
(.846)
21.50
17.50 10.50
(.413)(.689)
24.60 9.20
(.362)
(.968)
(.472DIAx0.75 IS)
III
II
I
30˚
Ø12.00x0.75 SI
1
2
3
6
5
4
Page 3
I-22
I
APEM
SERIE 3600NF
ABGEDICHTETE HEBELSCHALTER
Lötösen/Steckanschlüsse
Lötösen/Steckanschlüsse - zweipolig
III II I
2-1 2-3
5-4 5-6
3641NF/2 ON - OFF
3644NF/2* ON ON ON
3645NF/2 MOM - ON
3646NF/2 ON - ON
3647NF/2 MOM OFF MOM
3648NF/2 ON OFF MOM
3649NF/2 ON OFF ON
G Hebel und Mutter der Dichtkappe schwarzmattiert.
OBERFLÄCHE
X1052 30 mm (1.181) langer Hebel.
SONDERHEBEL
* Schaltfolge 4 : 1-polig in 2-poligem Gehäuse, siehe Technische Daten Serien 600H - 600NH.
FRONTPLATTENAUSSCHNITT
UL
Markierung : Um Schalter mit UL Zulassung zu bestellen, “UL” in das markierte Feld des Bestellschlüssels eintragen.
ZULASSUNG
35.00
(1.378)
90˚
1
2
3
21.50
(.846)
4
I
II
30˚
5
III
6
17.50
(.689)
Ø12.00x0.75 SI
(.472DIAx0.75 IS)
10.50
(.413)
24.60 9.20
(.968)
(.362)
6.35x0.80
(.25x.031)
Ø12.20
(.48DIA)
Ø12.20
(.48DIA)
5.10
(.20)
1.70
(.066)
Ø12.50
(.492DIA)
Ø3.50
(.137DIA)
9.60
(.377)
