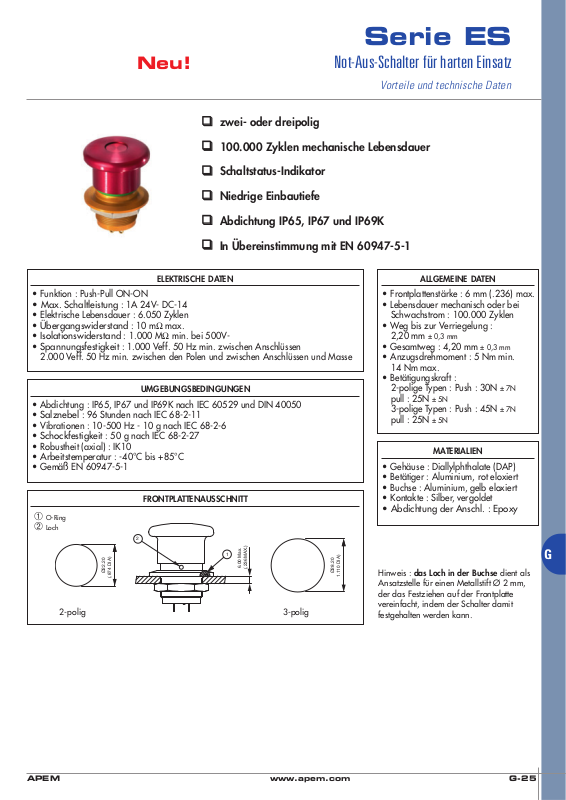

Page 1
Serie ES
❑
❑
❑
❑
❑
❑
Neu!
zwei- oder dreipolig
100.000 Zyklen mechanische Lebensdauer
Schaltstatus-Indikator
Niedrige Einbautiefe
Abdichtung IP65, IP67 und IP69K
In Übereinstimmung mit EN 60947-5-1
ELEKTRISCHE DATEN
• Funktion : Push-Pull ON-ON
• Max. Schaltleistung
• Elektrische Lebensdauer : 6.050 Zyklen
•
Übergangswiderstand
•
Isolationswiderstand
•
Spannungsfestigkeit
2.000 Veff. 50 Hz min. zwischen den Polen und zwischen Anschlüssen und Masse
• Abdichtung : IP65, IP67 und IP69K nach IEC 60529 und DIN 40050
•
Salznebel
• Vibrationen : 10-500 Hz - 10 g nach IEC 68-2-6
•
Schockfestigkeit
• Robustheit (axial) : IK10
•
Arbeitstemperatur
• Gemäß EN 60947-5-1
: 96 Stunden nach IEC 68-2-11
➀ O-Ring
➁ Loch
2-polig 3-polig
: 1A 24V- DC-14
:10mΩ max.
:1.000MΩ min. bei 500V-
: 1.000 Veff. 50 Hz min. zwischen Anschlüssen
UMGEBUNGSBEDINGUNGEN
: 50 g nach IEC 68-2-27
: -40°C bis +85°C
FRONTPLATTENAUSSCHNITT
2
1
6.00 Max.
Ø22.20
(.874 DIA)
(.236MAX.)
Not-Aus-Schalter für harten Einsatz
Vorteile und technische Daten
ALLGEMEINE DATEN
• Frontplattenstärke : 6 mm (.236) max.
• Lebensdauer mechanisch oder bei
Schwachstrom : 100.000 Zyklen
• Weg bis zur Verriegelung :
2,20 mm ± 0,3 mm
• Gesamtweg : 4,20 mm ± 0,3 mm
• Anzugsdrehmoment : 5 Nm min.
14 Nm max.
• Betätigungskraft :
2-polige Typen : Push : 30N ±7N
pull : 25N ±5N
3-polige Typen : Push : 45N ±7N
pull : 25N ±5N
MATERIALIEN
• Gehäuse : Diallylphthalate (DAP)
• Betätiger : Aluminium, rot eloxiert
• Buchse : Aluminium, gelb eloxiert
• Kontakte : Silber, vergoldet
• Abdichtung der Anschl. : Epoxy
Ø28.20
1.110 DIA)
Hinweis : das Loch in der Buchse dient als
Ansatzstelle für einen Metallstift Ø 2 mm,
der das Festziehen auf der Frontplatte
vereinfacht, indem der Schalter damit
festgehalten werden kann.
G
APEM www.apem.com G-25
Page 2
Serie ES
Not-Aus-Schalter für harten Einsatz
Gesamtübersicht
ES
SERIE
Elektrische Schaltfolgen
1 2 NC (nur 2-polig)
2 1 NO + 1NC (nur 2-polig)
3 1 NO + 2NC (nur 3-polig)
Anschlüsse
P gerade Lötstifte
S Lötösen
Polzahl
4 zweipolig
5 dreipolig
1 34,5 mm (1.358)
6 rot eloxiert
Weitere : auf Anfrage.
Buchsen-
durchmesser
Neu!
Betätigerfarben
Buchsenfarbe
5 gelb eloxiert
Schaltstatus-
Indikator
3 grün
Weitere Farben :
auf Anfrage.
Optionen
(leer) keine
001 Markierung PUSH PULL
Weitere : auf Anfrage.
G
Maßangaben : alle Maße in Millimeter und Zoll (Zoll in Klammern)
ACHTUNG : Nicht alle im Bestellschlüssel möglichen Kombinationen sind lieferbar.
Die möglichen Kombinationen sind den nachfolgenden Seiten zu entnehmen.
Montagezubehör : Folgende Teile werden standardmäßig mitgeliefert : 1 Sechskantmutter SW 25 (.984) oder SW 32 (1.260)
und 1 O-Ring
Verpackungseinheit :10Stück
G-26 APEMwww.apem.com
Page 3
Serie ES
Neu!
N.C.
GRUND-
AUSFÜHRUNG
Zweipolig - 2 NC-Kontakte
N.O./N.C. N.C./N.O./NC
Lötösen
ES1S41653
Not-Aus-Schalter für harten Einsatz
Frontplattenausschnitt Ø 22 (.866) oder Ø 28 (1.102)
gerade Lötstifte
9.50
(.374)
gezeichnet mit Lötösen
C = gemeinsamer
NC
C
Ø34.50
(1.358 DIA)
Ø25.00
(.984 DIA)
1.00
(.039)
gerade Lötstifte
ES1P41653
Zweipolig - 1 NO- und 1 NC-Kontakt
Lötösen
ES2S41653
gerade Lötstifte
ES2P41653
Dreipolig - 1 NO- und 2 NC-Kontakte
Lötösen
ES3S51653
Ø34.00
(1.338 DIA)
Ø22.00X1.00 SI
(.866DIAx1.00 IS)
EPOXY
C = gemeinsamer
4.00
(.157)
Ø34.00
(1.338 DIA)
Ø22.00X1.00 SI
(.866DIAx1.00 IS)
EPOXY
C = gemeinsamer
4.00
(.157)
6.00
(.236)
6.00
(.236)
2.80
(1.173)
(1.173)
2.80
(.110)
8.00
(.315)
Ø34.50
(1.358 DIA)
(.984 DIA)
(.110)
8.00
(.315)
(1.358 DIA)
(.984 DIA)
Ø25.00
Ø34.50
Ø25.00
0.50
(.019)
0.50
(.019)
27.80
14.50
4.10
27.80
14.50
4.10
(1.094)
(.570)
(.161)
(1.094)
(.570)
G
(.161)
29.80
2.50
(.098)
NC
NO
C
29.80
2.50
(.098)
NC
NO
C
gerade Lötstifte
ES3P51653
Ø38.00
(1.496 DIA)
Ø28.00X1.00 SI
1.102DIAx1.00 IS)
EPOXY
6.00
(.236)
2.50
(.098)
6.00
(.236)
29.80
(1.173)
2.80
(.110)
8.00
(.315)
0.50
(.019)
27.80
14.50
4.10
(1.094)
(.570)
(.161)
APEM www.apem.com G-27
Page 4
Serie ES
Not-Aus-Schalter für harten Einsatz
Optionen
SCHALTSTATUS-INDIKATOR
3 grün
Weitere Farben : auf Anfrage.
OPTIONEN
(leer) keine
001 Markierung PUSH PULL
Weitere Markierungen : auf Anfrage.
Neu!
G
G-28 APEMwww.apem.com
