Руководство
пользователя
Русский
APC Smart-UPS® RT
Источник бесперебойного питания
3000/5000/6000 ВА 200-240 В
~
в вертикальном исполнении/для монтажа в стойку 3U
990-1289D 03/2006
Введение
APC Smart-UPS® RT - это высокопроизводительный источник бесперебойного питания (ИБП),
обеспечивающий защиту электронного оборудования от перерывов в энергоснабжении,
снижения напряжения в сети, кратковременного падения напряжения и скачков напряжения и
тока. ИБП отфильтровывает даже незначительные колебания напряжения в сети и
предохраняет электронное оборудование от опасных воздействий посредством его
автоматического отключения от сети электропитания. ИБП обеспечивает
бесперебойную
подачу питания от внутренней батареи до возвращения сетевого питания на безопасный
уровень или до полного разряда батареи.
УСТАНОВКА
Перед началом установки ИБП изучите Руководство по технике безопасности.
Распаковка
Проверьте ИБП при получении. В случае обнаружения повреждений уведомите об этом
транспортное агентство и дилера.
Упаковка предназначена для переработки и повторного использования; сохраните ее для
повторного использования или ликвидируйте надлежащим образом.
Проверьте полноту комплектации:
! ИБП (с отключенным блоком батарей)
! Передняя панель
! Стандартный комплект ИБП, в который
входят:
! Документация на изделие,
руководство по технике безопасности,
гарантийные обязательства
! Компакт-диск с руководствами
пользователя для Smart-UPS RT
! Компакт-диск с программным
обеспечением
! Последовательный кабель
! Модели XLI на 3000 ВА: три выходных и
два входных кабеля питания
! Модели XLI на 5000/6000 ВА: шесть
выходных кабелей питания,
документация платы сетевого
управления
Технические характеристики
ТЕМПЕРАТУРА
ЭКСПЛУАТАЦИИ
ХРАНЕНИЯ
МАКС. ВЫСОТА НАД
УРОВНЕМ МОРЯ
ЭКСПЛУАТАЦИИ
ХРАНЕНИЯ
ВЛАЖНОСТЬ
МАССА
ИБП
С УПАКОВКОЙ
ИБП
0-40 °C
от -15° до -45 °C зарядка батарей
ИБП раз в полгода
3000 м
15240 м
Относительная влажность воздуха от 0 до 95%
55 кг
64 кг
1
Данное устройство предназначено только для
использования в помещении. Размещайте его
на достаточно надежном основании.
Не используйте ИБП в помещениях, где
температура и влажность превосходят
указанные изготовителем допуски или
имеется избыточная запыленность.
Убедитесь, что вентиляционные отверстия
на передней и задней панелях ИБП
открыты.
Внутреннее и внешнее подключение ИБП
ТОЛЬКО МОДЕЛИ XLI НА 5000/6000 ВА: ИНСТРУКЦИИ ПО ЭЛЕКТРОМОНТАЖУ
• Электромонтаж должен производиться квалифицированным электриком.
• Установите магнитный автоматический выключатель на 30/32 A в распределительном
электрощите.
• Следуйте всем государственным и местным электротехническим правилам и нормам.
2
• Используйте кабель 10 AWG (сечение 5 мм
1. Выключите автоматический выключатель на распределительном электрощите.
2. Снимите съемную входную панель.
3. Снимите круглые заглушки.
).
2
4. Проведите кабель 10 AWG (сечением 5 мм
) через съемную панель и подключите его к
контактной колодке (зеленый: земля, коричневый: фаза, голубой: нейтраль). Используйте
подходящую антидеформационную пластину (не входит в комплект поставки).
5. Включите автоматический выключатель на распределительном электрощите.
6. Проверьте напряжение сети.
7. Установите на место съемную панель.
2
П
ОДКЛЮЧЕНИЕ БЛОКОВ БАТАРЕЙ И ЗАКРЕПЛЕНИЕ ПЕРЕДНЕЙ ПАНЕЛИ
! "
# $
3
О
СНОВНЫЕ РАЗЪЕМЫ
Последовательный
порт
Нормальное
функционирование
цепи / байпас
Переключатель
аварийного
отключения питания
Винт TVSS
Разъем для
подключения
внешнего блока
батарей
Модели XLI на
5000/6000 ВА
Выходные
автоматические
выключатели
Модели
XLJ/XLT/XLTW на
3000/5000/6000 ВА
С данным ИБП может использоваться ПО управления режимом
питания и интерфейсные комплекты.
Используйте интерфейсные комплекты, только
поставляемые или одобренные компанией APC.
Любой другой кабель для соединения последовательных
интерфейсов будет несовместим с разъемом ИБП.
Ручной режим байпаса позволяет пользователю вручную
переводить подключенное оборудование в режим байпаса.
Переключатель аварийного отключения питания (EPO) позволяет
пользователю подключить ИБП к центральной системе
аварийного отключения питания.
ИБП снабжен винтом ограничителя переходных напряжений
(TVSS), предназначенным для подключения провода заземления
к устройствам подавления выбросов напряжения (например,
устройства защиты телефонных и сетевых линий).
При подключении заземляющего провода отключите
устройство от розетки сети электропитания.
Дополнительные внешние блоки батарей обеспечивают более
длительное время работы во время нарушений подачи
электропитания. Возможно подключение до 10 внешних блоков
батарей.
Для получения дополнительной информации по внешним блокам
батарей SURT192XLBP см. сайт компании АРС: www.apc.com
МЭК 320-C19
16 A на
каждый разъем
L6-20
250 В 20 А х2
МЭК 320-C13
10 A на каждый
разъем
.
Выходной
автоматический
выключатель
4
Без автоматического выключателя
L6-30 250 В 30 А х2
П
ОДСОЕДИНЕНИЕ ПИТАНИЯ И ОБОРУДОВАНИЯ К ИБП
1. Подключите оборудование к ИБП (кабели не входят в комплект поставки
моделей XLT/XLJ/XLTW).
2. Старайтесь не использовать удлинители.
• Модели XLJ/XLT/XLTW/XLI на 3000 ВA и XLJ/XLT/XLTW на 5000/6000 ВA: С помощью
кабеля питания подключайте ИБП только к двухполюсной трехпроводной
заземленной сетевой розетке.
• Модели XLJ на 5000/6000 ВА и XLT на 6000 ВА: чтобы ИБП выдавал полную
мощность, квалифицированный электрик должен отсоединить входной разъем и
подключить ИБП жестким монтажом к соответствующему распределительному щиту.
3. Включите все подключенное оборудование. При использовании ИБП в качестве главного
выключателя питания проверьте, что все подключенное к ИБП оборудование включено
(выключатели в положении "ON"). Оборудование будет обесточено до тех пор, пока не
будет включен
ИБП.
4. Для включения питания ИБП нажмите кнопку
на передней панели.
• Когда ИБП подключен к сети, производится зарядка его аккумуляторной батареи. В
течение первых трех часов работы в нормальных условиях батарея заряжается до 90%
емкости. Во время этого начального периода зарядки не следует ожидать полного
времени автономной работы от батареи.
5. Для обеспечения дополнительной защиты компьютерной системы установите
Business Edition управляющего программного обеспечения PowerChute
Д
ОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ
®
версию
Smart-UPS.
Перечень имеющиеся в наличии дополнительных компонентов см. на сайте APC:
www.apc.com
" Внешний блок батарей SURT192XLBP
" Комплект направляющих SURTRK2
" Изолирующий трансформатор
" Сервисная байпасная панель
.
5
ЭКСПЛУАТ АЦИЯ
Нагрузка
ИНДИКАТОРЫ НА ПЕРЕДНЕЙ ПАНЕЛИ SMART-UPS RT
Индикатор Описание
Оперативный режим
Питание от батареи
Индикатор оперативного режима горит, когда ИБП получает питание
от сети и производит двойное преобразование для обеспечения
питанием подключенного оборудования.
ИБП осуществляет подачу питания от батареи к подключенному
оборудованию.
Режим байпаса
Если индикатор режима байпаса горит, то это означает, что ИБП
находится в режиме байпаса. При работе в режиме байпаса сетевое
питание подается непосредственно на подключенное оборудование.
Работа в режиме байпаса обычно является следствием внутренней
неисправности ИБП, перегрузки ИБП или включения пользователем
данного режима при помощи вспомогательного оборудования или
выключателя ручного
байпаса, работа от батареи невозможна. См. раздел "Поиск и
устранение неисправностей".
Сбой
Перегрузка
ИБП обнаружил внутреннюю неисправность.
См. раздел "Поиск и устранение неисправностей".
Перегрузка. См. раздел "Поиск и устранение неисправностей".
Заряд батареи
режима байпаса. Когда ИБП работает в режиме
Необходима замена
батареи
Батарея отключена или нуждается в замене. См. раздел "Поиск и
устранение неисправностей".
Кнопка
Включение питания
Функция
Нажмите эту кнопку для включения ИБП. (Дополнительные
возможности описаны далее.)
Выключение питания
Нажмите эту кнопку для выключения ИБП.
6
Кнопка
Холодный запуск
Функция
При отсутствии сетевого питания и отключенном ИБП нажмите и
удерживайте кнопку
для подачи питания на ИБП и нагрузку.
При этом раздается два сигнала. Во время второго сигнала отпустите
кнопку.
Самотестирование
Автоматический режим: ИБП автоматически выполняет
самотестирование при включении и через каждые две недели после
включения (по умолчанию). В процессе самотестирования ИБП в
течение короткого времени осуществляет питание подключенного
оборудования от батареи.
Ручной режим: Нажмите кнопку
и удерживайте ее нажатой в
течение нескольких секунд для ручного запуска самотестирования.
Диагностика сетевого
напряжения
ИБП снабжен функцией диагностики, отображающей сетевое
напряжение. Подключите ИБП к стандартному сетевому
питанию.
Частью этой операции является самотестирование ИБП.
Самотестирование не влияет на показания индикатора
сетевого напряжения.
Для просмотра показаний столбчатого индикатора сетевого
напряжения нажмите кнопку
и удерживайте ее нажатой.
Через несколько секунд на пятидиодном индикаторе заряда
батареи
входное напряжение сети.
в правой части передней панели отобразится
На рисунке слева приведены значения напряжения,
соответствующие различным светодиодам индикатора (на панели
ИБП значения напряжения не указаны).
Отображаемое на индикаторе напряжение лежит между
приведенным в списке значением и следующим большим
значением.
Питание от батареи
В случае прекращения подачи питания от сети ИБП автоматически переключается в режим
работы от батареи. При работе от батареи ИБП подает четыре коротких звуковых сигнала
через каждые 30 секунд.
Нажмите кнопку
, чтобы отключить эти звуковые сигналы. Если подача питания от сети не
возобновляется, ИБП продолжает работать в режиме питания от батареи до тех пор, пока
батарея полностью не разрядится.
В течение последних двух минут работы от батареи ИБП подает непрерывный звуковой
сигнал. Если программа PowerChute не используется, необходимо вручную сохранить файлы
выключить компьютер, прежде чем батарея ИБП полностью разрядится.
и
Продолжительность срока службы бат а реи ИБП зависит от условий эксплуатации и
характеристик окружающей среды. Срок сл уж бы батареи можно узнать на сайте
www.apc.com.
7

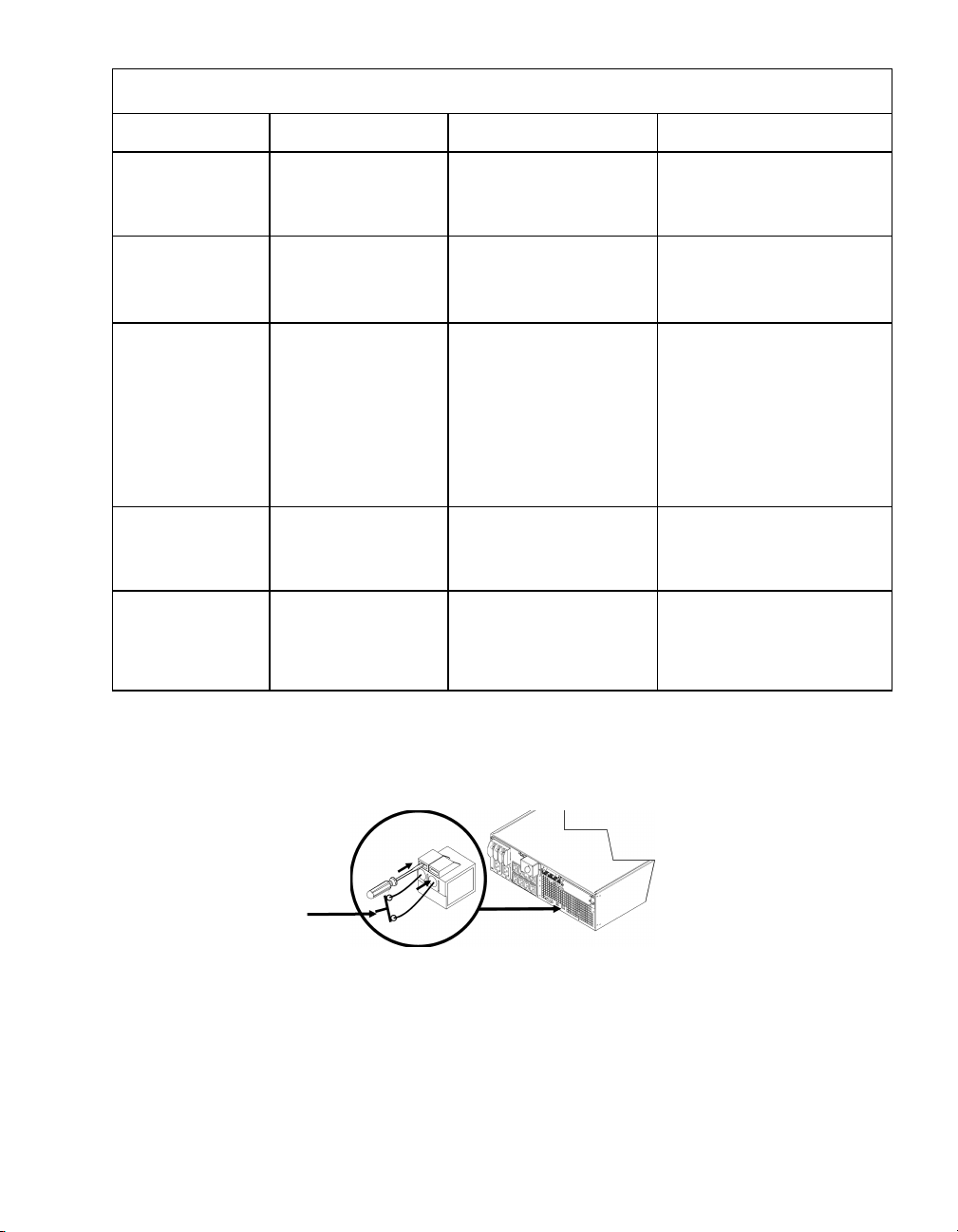

ПАРАМЕТРЫ, НАСТРАИВАЕМЫЕ ПОЛЬЗОВАТЕЛЕМ
ПРИМЕЧАНИЕ: ПАРАМЕТРЫ ЗАДАЮТСЯ С ПОМОЩЬЮ ПРОГРАММЫ POWERCHUTE, ВСПОМОГАТЕЛЬНЫХ ПЛАТ,
ВСТАВЛЯЕМЫХ В РАЗЪЕМ
ФУНКЦИЯ
Automatic Self-Test
(Автоматическое
самотестирование)
НАЧЕНИЕ
З
ПО УМОЛЧАНИЮ
Every 14 days
(336 hours) (Каждые
14 дней или
336 часов)
SMART SLOT, ИЛИ В РЕЖИМЕ ТЕРМИНАЛА.
В
ОЗМОЖНЫЕ ВАРИАНТЫ
ЗНАЧЕНИЙ
Every 7 days (168 hours)
(Каждые 7 дней или
168 часов), 14 days
ПИСАНИЕ
О
Устанавливает периодичность
выполнения самотестирования
ИБП.
(336 hours) (Каждые
14 дней или 336 часов),
On Startup Only (Только
при запуске),
No Self-Test (Без
самотестирования)
UPS ID
(Идентификационный код ИБП)
UPS_IDEN
До восьми знаков для
обозначения ИБП
Присвойте
идентификационный код ИБП
(например, имя или адрес
сервера) для целей управления
сетью.
Дата последней
замены батареи
Minimum Capacity
Before Return from
Shutdown
(Минимальный
заряд батареи,
позволяющий
возобновить
питание)
Задержка подачи
аварийного сигнала
после отказа
электропитания
Shutdown Delay
(Задержка
выключения
системы)
Дата изготовления
0 процентов
5 секунд
20 секунд
Дата замены батареи
мм/дд/гг
0, 15, 25, 35, 50, 60, 75,
90 процентов
Задержка 5 или 30 секунд,
At Low Battery (При
низком заряде батарей),
Never (Никогда)
0, 20, 60, 120, 240, 480,
720, 960 секунд
Установите новую дату при
замене блока батарей.
После автоматического
отключения в результате
разрядки батареи подача
питания на подключенное
оборудование будет
возобновлена только по
достижении установленного
уровня заряда батарей.
Выключает текущие звуковые
сигналы или совсем
отключает подачу звуковых
сигналов.
Задайте интервал от момента
получения ИБП команды на
выключение системы до
фактического обесточивания
оборудования.
Продолжительност
ь предупреждения
о разрядке батареи.
Synchronized Turnon Delay
(Синхронизирован-
ная задержка
включения)
2 минуты
Программа
PowerChute
обеспечивает
автоматическое
отключение без
участия пользователя,
когда до окончания
работы батареи
остается примерно
2 минуты.
0 секунд
2, 5, 7, 10, 12, 15, 18,
20 минут
0, 20, 60, 120, 240, 480,
720, 960 секунд
Когда до полной разрядки
батареи остается две минуты,
подается непрерывный
звуковой сигнал.
Измените интервал
предупреждения по
умолчанию в большую
сторону, если операционная
система требует более
длинных интервалов для
завершения работы.
Данная функция
устанавливает временной
интервал от момента
возобновления подачи
питания от сети до момента
включения ИБП (во
избежание перегрузки
сегмента электросети).
8
ПРИМЕЧАНИЕ: ПАРАМЕТРЫ ЗАДАЮТСЯ С ПОМОЩЬЮ ПРОГРАММЫ POWERCHUTE, ВСПОМОГАТЕЛЬНЫХ ПЛАТ,
ВСТАВЛЯЕМЫХ В РАЗЪЕМ
НАЧЕНИЕ
ФУНКЦИЯ
High Bypass Point
(Верхнее значение
режима байпаса)
Low Bypass Point
(Нижнее значение
режима байпаса)
Output Voltage
(Выходное
напряжение)
Выходная частота Автоматический режим
Количество блоков
батарей
З
ПО УМОЛЧАНИЮ
+10% от настроенного
выходного напряжения
-30% от настроенного
выходного напряжения
Модели XLJ:
200 В
~
Модели ХLТ:
208 В
~
Модели ХLI:
230 В
~
Модели XLTW:
220 В
~
50 ± 3 Гц или
60 ± 3 Гц
1 Количество подключенных
SMART SLOT, ИЛИ В РЕЖИМЕ ТЕРМИНАЛА.
ОЗМОЖНЫЕ ВАРИАНТЫ
В
ЗНАЧЕНИЙ
+5%, +10%, +15%, +20% Максимальное напряжение,
-15%, -20%, -25%, -30% Минимальное напряжение,
Модели XLJ:
200 В
Модели ХLТ:
200, 208, 220, 230,
240 В
Модели ХLI:
200, 208, 220, 230,
240 В
Модели XLT/XLTW:
200, 208, 220, 230,
240 В
50 ± 3 Гц
50 ± 0,1 Гц
60 ± 3 Гц
60 ± 0,1 Гц
внутренних блоков батарей
(по два модуля в блоке)
~
~
~
~
О
ПИСАНИЕ
которое ИБП передаст на
подключенное оборудование
при функционировании в
режиме внутреннего байпаса.
которое ИБП передаст на
подключенное оборудование
при функционировании в
режиме внутреннего байпаса.
Позволяет пользователю
выбрать выходное напряжение
ИБП при работе в оперативном
режиме.
Устанавливает допустимую
выходную частоту ИБП. Всегда,
когда возможно, выходная
частота отслеживает входную
частоту.
Определяет количество
внутренних и внешних
подключенных блоков батарей
для точного определения
продолжительности работы от
батарей.
П
ОДКЛЮЧЕНИЕ МОДУЛЯ АВАРИЙНОГО ОТКЛЮЧЕНИЯ ПИТАНИЯ (EPO)
Выходное напряжение может быть экстренно отключено замыканием переключателя EPO.
При монтаже модуля соблюдайте требования государственных и местных
электротехнических правил и норм.
Переключатель
аварийного
отключения
питания (EPO)
Переключатель EPO использует питание ИБП для работы вместе с автоматическими
выключателями, не снабжаемых электроэнергией.
Схема EPO является схемой класса 2 (стандарты UL, CSA) и схемой SELV (стандарт МЭК).
Как схемы Класса 2, так и схемы SELV должны быть изолированы от всех первичных цепей.
Не подключайте другие цепи к контактной колодке переключателя EPO, если они не являются
схемами класса 2 или схемами
SELV.
Если класс цепи невозможно точно определить, используйте переключатель с замыканием
контактов.
9
Используйте один из нижеперечисленных кабелей для подключения ИБП к переключателю
EPO:
• CL2: Кабель Класса 2 общего назначения.
• CL2P: Пожаростойкий кабель для использования в коробах, вентиляционных камерах и
других местах, служащих для вентиляции.
• CL2R: Шахтовый кабель для вертикальной прокладки в шахтах между этажами.
• CLEX: Кабель ограниченного применения для использования в жилых
помещениях и
кабельных каналах.
• Для установки в Канаде: Используйте только кабель, сертифицированный Канадской
ассоциацией стандартов (CSA), тип ELC (управляющий низковольтный кабель).
Р
ЕЖИМ ТЕРМИНАЛА ДЛЯ НАСТРОЙКИ ПАРАМЕТРОВ ИБП
Модели на 3000 ВА:
Режим терминала - это интерфейс на основе меню, позволяющий проводить расширенную
настройку ИБП.
Подключите последовательный кабель к последовательному порту на задней панели ИБП.
1. ВЫЙДИТЕ из программы PowerChute Business Edition, для чего проделайте следующие
шаги:
• С рабочего стола перейдите в меню Пуск => Настройки => Панель управления =>
Средства администрирования => Службы.
• Выберите APC PCBE Server и APC PCBE Agent - нажмите правую кнопку мыши и
выберите Stop (Остановить).
2. Запустите программу терминала (например, HyperTerminal).
• С рабочего стола перейдите в меню Пуск => Программы => Стандартные => Связь
=> HyperTerminal.
3. Два раза щелкните на значке HyperTerminal.
• Выберите имя и значок. Не обращайте внимания на сообщение "...must install a
modem" (необходимо установить модем), если оно появится. Щелкните "OK".
• Выберите COM-порт, соединенный с ИБП. Параметры настройки порта:
# скорость обмена бит/с - 2400
# биты данных - 8
# четность - нет
# стоповые биты - 1
# управление потоком - нет
• Нажмите "ENTER".
4. Пример настройки количества внешних блоков батарей (SURT192XLBP):
После того как откроется пустое окно терминала, выполните следующие действия для
ввода количества блоков батарей:
• Нажмите "ENTER" для перехода в режим терминала. Следуйте появляющимся
подсказкам:
• Нажмите "1" для изменения настроек ИБП. Нажмите "e" (или "E") для
изменения количества блоков батарей. Введите количество блоков батарей,
включая внутренний блок батарей (количество блоков: 1= внутренняя
батарея, 2 = 1 SURT192XLBP, 3 = 2 SURT192XLBP, и т. д.)
Нажмите "ENTER".
• Следуйте появляющимся подсказкам.
5. Закройте программу терминала.
10
Модели на 5000/6000 ВА:
Режим терминала - это интерфейс на основе меню, позволяющий проводить расширенную
настройку ИБП.
Подключите последовательный кабель к последовательному порту на задней панели ИБП.
При использовании ПО PowerChute
®
Network Shutdown:
1. Запустите программу терминала (например, HyperTerminal).
• С рабочего стола перейдите в меню Пуск => Программы => Стандартные =>
Связь => HyperTerminal.
2. Два раза щелкните на значке HyperTerminal.
• Выберите имя и значок. Не обращайте внимания на сообщение "...must install a
modem" (необходимо установить модем), если оно появится. Щелкните "OK".
• Выберите COM-порт, соединенный с ИБП. Параметры настройки порта:
# бит/с - 2400
# биты данных - 8
# четность - нет
# стоповые биты - 1
# управление потоком - нет
• Нажмите клавишу ENTER.
3. Пример настройки количества внешних блоков батарей (SURT192XLBP):
После того как откроется пустое окно терминала, выполните следующие действия для
ввода количества аккумуляторных батарей:
• Нажмите "ENTER" для перехода в режим терминала. Несколько раз нажмите
"ENTER", пока не появится запрос имени пользователя (User Name). Следуйте
появляющимся подсказкам. Набирайте команды медленно, ожидая появления на
экране набранного знака перед вводом следующего знака.
Значения по умолчанию платы сетевого управления:
• Имя пользователя: apc
• Пароль: apc
• Нажмите "1" и "ENTER" для выбора Менеджера устройств (Device Manager).
• Выберите модель посредством ввода соответствующей цифры, затем
нажмите "ENTER".
• Нажмите "3" и "ENTER" для выбора пункта "Настройки" (Configuration).
• Нажмите "1" и "ENTER" для выбора пункта "Батареи" (Battery).
• Нажмите "2" и "ENTER" для перехода к пункту "Настройки батарей" (Battery
Settings).
• Введите количество внешних блоков батарей (по четыре аккумулятора в
блоке), затем нажмите "ENTER". (Количество блоков батарей: 1= внутренняя
батарея, 2 = 1 SURT192XLBP, 3 = 2 SURT192XLBP, и т. д.)
• Нажмите "3" и "ENTER" для подтверждения изменений.
• Нажмите "ESC" несколько раз (5) для возврата к главному меню.
• Нажмите "4" и "ENTER" для выхода.
11
ОБСЛУЖИВАНИЕ И ТРАНСПОРТИРОВКА
Замена блока батарей
Блок батарей ИБП можно заменять под напряжением, не отсоединяя ИБП от сети
электропитания. Замена батареи - безопасная операция, не создающая опасности поражения
электрическим током. Вы можете оставить ИБП включенным и не отключать оборудование во
время этой процедуры. Для получения дополнительной информации по замене батарей
обратитесь к дилеру или зайдите на сайт компании
Процедура замены батарей должна включать в себя замену всех внутренних блоков батарей в
ИБП и подключенных внешних блоков.
После отсоединения батареи ИБП больше не защищает подсоединенное к
нему оборудование от нарушений подачи электропитания.
При замене батарей соблюдайте осторожность - блоки батарей тяжелые.
Отправьте использованную батарею на переработку или верните
изготовителю в упаковке, в которой Вы получили новую батарею.
СНЯТИЕ БЛОКОВ БАТАРЕЙ
АРС: www.apc.com.
! " #
$
%
12
З
АМЕНА БЛОКОВ БАТАРЕЙ
! "
# $ %
& ' ( )
Отсоединение батареи перед транспортировкой
Всегда ОТКЛЮЧАЙТЕ БАТАРЕИ ИБП перед отправкой, как это требуется в
соответствии с правилами Департамента транспорта США (DOT) и Международной
авиатранспортной ассоциации (IATA).
Вынимать батарею из ИБП не обязательно.
1. Отключите и отсоедините все оборудование, подсоединенное к ИБП.
2. Выключите и отсоедините ИБП от источника питания.
3. Отключите разъемы батарей. См. раздел "Замена
Руководства.
Инструкции по транспортировке см на сайте APC: www.apc.com
блоков батарей" настоящего
.
13
ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ, ОБСЛУЖИВАНИЕ,
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Для разрешения мелких проблем в процессе установки и эксплуатации используйте
приведенную ниже таблицу. Если Вы столкнетесь с более сложными проблемами,
воспользуйтесь информацией, которую можно найти на сайте компании APC по адресу
www.apc.ru
ИБП НЕ ВКЛЮЧАЕТСЯ
Батарея не подсоединена
надлежащим образом.
.
ПРОБЛЕМА И ВОЗМОЖНАЯ
ПРИЧИНА
Проверьте надежность подсоединения разъемов батареи.
ЕШЕНИЕ
Р
Кнопка не нажата.
ИБП не подсоединен к сетевому
питанию.
Напряжение в сети слишком низкое
или отсутствует.
ИБП НЕ ВЫКЛЮЧАЕТСЯ
Кнопка не нажата. Нажмите кнопку один раз для выключения ИБП.
Внутренняя неисправность ИБП. Не пытайтесь использовать ИБП. Отсоедините его от электросети и
ИБП ВРЕМЯ ОТ ВРЕМЕНИ ПОДАЕТ ЗВУКОВОЙ СИГНАЛ
Нормальное рабочее состояние
ИБП при работе от батарей.
ИБП НЕ ОБЕСПЕЧИВАЕТ ОЖИДАЕМОГО ВРЕМЕНИ РАБОТЫ ОТ БАТАРЕИ
Батареи ИБП разряжены по
причине недавних перебоев в
электропитании, или срок службы
батарей истекает.
ИНДИКАТОРЫ НА ПЕРЕДНЕЙ ПАНЕЛИ МИГАЮТ
ИБП был выключен дистанционно
(программным обеспечением или
вспомогательной платой).
ВСЕ ИНДИКАТОРЫ ПОГАСЛИ, ХОТЯ ИБП ПОДСОЕДИНЕН К СЕТЕВОЙ РОЗЕТКЕ
ИБП выключен, а батареи
разряжены по причине длительного
отключения электроэнергии.
ГОРЯТ ИНДИКАТОРЫ РЕЖИМА БАЙПАСА И ПЕРЕГРУЗКИ, ИБП ИЗДАЕТ НЕПРЕРЫВНЫЙ ПРЕДУПРЕЖДАЮЩИЙ
ЗВУКОВОЙ СИГНАЛ
ИБП перегружен Нагрузка от подключенного оборудования превышает "предельную
Нажмите кнопку
нему оборудование.
Проверьте, что кабель питания ИБП надежно закреплен на обоих концах.
Проверьте, что к ИБП подается питание от сети, подключив к розетке
настольную лампу. Если лампа горит очень тускло, вызовите электрика для
проверки напряжение в сети.
немедленно обратитесь в сервис-центр для проведения ремонта.
Никакие меры не требуются. ИБП защищает подключенное оборудование.
Зарядите батареи. После продолжительных периодов прекращения подачи
электроэнергии от сети требуется зарядка аккумуляторных батарей. Кроме
того, частое использование батарей или их использование в условиях
повышенной температуры приводит к сокращению их срока службы. Если
срок службы батарей подходит
даже если индикатор необходимости замены батареи еще не горит.
Никакие меры не требуются. ИБП автоматически включится после
возобновления подачи электроэнергии от сети.
Никакие меры не требуются. ИБП начнет нормально функционировать
после возобновления подачи питания от сети и достаточной зарядки
аккумуляторной батареи.
нагрузку", определенную в разделе "Specifications" (Технические
характеристики) на сайте компании APC www.apc.com
Подача звукового сигнала будет продолжаться до устранения перегрузки.
Для устранения перегрузки отсоедините от ИБП оборудование, в котором
нет необходимости.
один раз, чтобы включить ИБП и подсоединенное к
к концу, позаботьтесь о замене батареи,
.
14
ЕШЕНИЕ
ПРОБЛЕМА И ВОЗМОЖНАЯ
ПРИЧИНА
ГОРИТ ИНДИКАТОР РЕЖИМА БАЙПАСА
Переключатель режима байпаса
был включен вручную или при
помощи вспомогательного
оборудования.
ГОРЯТ ИНДИКАТОРЫ НЕИСПРАВНОСТИ И ПЕРЕГРУЗКИ, ИБП ИЗДАЕТ НЕПРЕРЫВНЫЙ ПРЕДУПРЕЖДАЮЩИЙ
ЗВУКОВОЙ СИГНАЛ
ИБП прекратил подачу
электроэнергии на подключенное
оборудование.
Если режим байпаса был выбран специально, не обращайте внимания на
горящий индикатор.
Если режим байпаса не был выбран в качестве рабочего режима, установите
переключатель на задней панели ИБП в нормальное положение.
Нагрузка от подключенного оборудования превышает "предельную
нагрузку", определенную в разделе "Specifications" (Технические
характеристики) на сайте компании APC www.apc.com
Р
.
Для устранения перегрузки отсоедините от ИБП оборудование, в котором
нет необходимости.
Нажмите кнопку "OFF" (ВЫКЛ), затем кнопку "ON" (ВКЛ) для
восстановления подачи питания на подключенное оборудование.
ГОРИТ ИНДИКАТОР НЕИСПРАВНОСТИ
Внутренняя неисправность ИБП. Не пытайтесь использовать ИБП. Отсоедините ИБП от электросети и
немедленно обратитесь в сервис-центр для проведения ремонта.
ГОРИТ ИНДИКАТОР НЕОБХОДИМОСТИ ЗАМЕНЫ БАТАРЕИ
Индикатор необходимости замены
Проверьте надежность подсоединения разъемов батареи.
батареи мигает; при этом каждые
две секунды подается короткий
звуковой сигнал, оповещающий об
отсоединении батареи.
Батарея разрядилась. Зарядите батарею в течение суток. После этого запустите самотестирование.
Если проблема не устраняется после зарядки батареи, замените батарею.
В процессе самотестирования
обнаружена неисправность батареи.
ИБП подает короткие звуковые сигналы в течение одной минуты, и горит
индикатор необходимости замены батареи. Подача звукового сигнала
возобновляется каждые пять часов. Для подтверждения состояния
необходимости замены батареи произведите самотестирование после
зарядки батареи в течение суток. Если самотестирование выполнено
успешно, звуковые сигналы прекратятся и индикатор
погаснет.
ХОТЯ В СЕТИ ИМЕЕТСЯ НОРМАЛЬНОЕ НАПРЯЖЕНИЕ, ИБП РАБОТАЕТ ОТ БАТАРЕИ
Очень высокое, очень низкое
напряжение или искаженная форма
сигнала напряжения в сети. К таким
Подсоедините ИБП к другой розетке, относящейся к другому контуру
электросети. Проверьте уровень входного напряжения в сети с помощью
индикаторов ИБП.
нарушениям характеристик
напряжения может приводить
использование дешевых топливных
генераторов электроэнергии
ДИАГНОСТИКА СЕТЕВОГО НАПРЯЖЕНИЯ
Горят все пять индикаторов Напряжение в сети слишком высокое. Обратитесь к квалифицированному
специалисту для его проверки.
Индикатор не горит Если ИБП подключен к исправной розетке электросети, значит, от сети
подается очень низкое напряжение.
ИНДИКАТОР ОПЕРАТИВНОГО РЕЖИМА
Индикатор не горит ИБП осуществляет подачу питания от батареи или выключен.
Индикатор мигает ИБП проводит самотестирование.
15
Ремонт
В случае возникновения необходимости в обслуживании ИБП не возвращайте его дилеру.
Вместо этого выполните следующие операции:
1. Изучите раздел "Поиск и устранение неисправностей" данного руководства, где
приведены способы устранения наиболее часто встречающиеся неполадок.
2. Если проблема не устраняется, обратитесь в Службу технической поддержки компании
APC, воспользовавшись сайтом APC: www.apc.ru/support
.
• Перед запросом запишите номер модели ИБП, серийный номер (обозначен на задней
панели блока) и дату приобретения. Если Вы позвоните в Службу технической
поддержки APC, сотрудник компании попросит Вас описать проблему и попытается
решить проблему по телефону. Если такое устранение проблемы окажется
невозможным, он сообщит Вам номер разрешения на возврат материалов (RMA).
• Если срок гарантийного обслуживания ИБП не истек, ремонт выполняется бесплатно.
• Процедура обслуживания или возврата изделий может быть различной в зависимости
от страны. Инструкции для Вашей страны см. на сайте APC.
3. Отправляйте ИБП в оригинальной упаковке.
• Если упаковать его в оригинальную упаковку нет возможности, см. инструкции по
получению
www.apc.com/support
новой упаковки на web-сайте компании APC по адресу
.
• Надежно упаковывайте ИБП, чтобы избежать повреждения при транспортировке.
Запрещается использовать для упаковки наполнитель из пенопласта Styrofoam.
Гарантийные обязательства не распространяются на повреждения оборудования,
возникшие при его транспортировке.
Всегда ОТКЛЮЧАЙТЕ БАТАРЕИ ИБП перед отправкой, как это требуется в
соответствии с правилами Департамента транспорта США (DOT) и Международной
авиатранспортной ассоциации (IATA).
Вынимать батарею из
ИБП не обязательно.
4. Обозначьте номер разрешения на возврат материалов (RMA) на наружной поверхности
упаковки.
5. Отправьте блок ценной посылкой, оплатив ее доставку на адрес, указанный Службой
технической поддержки.
Ограниченная гарантия
Компания American Power Conversion (APC) заявляет, что ее продукция не содержит дефектных материалов и не
имеет производственных дефектов, и дает гарантию сроком на два года со дня приобретения. Обязательства
компании по данной гарантии ограничены ремонтом и заменой, исключительно по решению самой компании, любой
неисправной продукции. Для получения сервисного обслуживания по гарантии Вы должны получить в
технической поддержки номер разрешения на возврат материалов (Returned Material Authorization, RMA). Изделия
должны возвращаться с предоплатой расходов по доставке и приложением краткого описания обнаруженных
неисправностей и документа, подтверждающего дату и место приобретения. Данная гарантия не распространяется на
оборудование, поврежденное вследствие несчастного случая, небрежности или неправильного использования, либо
если оно было изменено или доработано
первоначального покупателя, который должен зарегистрировать данное изделие согласно предусмотренной
процедуре в течение 10 дней со дня покупки.
ЗА ИСКЛЮЧЕНИЕМ ОПИСАННЫХ СЛУЧАЕВ, КОМПАНИЯ AMERICAN POWER CONVERSION НЕ
ПРЕДОСТАВЛЯЕТ НИКАКИХ ГАРАНТИЙ, ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ, ВКЛЮЧАЯ ГАРАНТИИ
СООТВЕТСТВИЯ РЫНОЧНЫМ ТРЕБОВАНИЯМ И ГАРАНТИИ ПРИГОДНОСТИ ДЛЯ ИСПОЛЬЗОВАНИЯ В
ОПРЕДЕЛЕННЫХ ЦЕЛЯХ. В некоторых
гарантий; в этом случае вышеизложенные ограничения или исключения могут не распространяться на покупателя.
ЗА ИСКЛЮЧЕНИЕМ УКАЗАННЫХ ВЫШЕ СЛУЧАЕВ, НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ КОМПАНИЯ APC
НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПРЯМЫЕ, НЕПРЯМЫЕ, ОС ОБЫЕ, ПОБО ЧН ЫЕ ИЛИ КОСВЕННЫЕ
УБЫТКИ, СВЯЗАННЫЕ С ИСПОЛЬЗОВАНИЕМ ДАННОГО ИЗДЕЛИЯ, ДАЖЕ ЕСЛИ О ВОЗМОЖНОСТИ ТАКИХ
УБЫТКОВ БЫЛО ЗАЯВЛЕНО. В частности, компания APC не несет ответственнос ти за любые затраты и издержки,
такие как потеря прибыли или дох ода
выведение из строя программного обеспечения, потеря данных, стоимость замены, иски третьих лиц и прочее.
каким-либо способом. Данная гарантия распространяется только на
странах не разрешается ограничение или исключение подразумеваемых
, выведение из строя оборудования, невозможность испол ьзова ния оборудования,
Службе
16
СООТВЕТСТВИЕ СТАНДАРТАМ
Соответствие изделия стандартам и предупреждения,
относящиеся к радиочастотным помехам
МОДЕЛИ НА 200, 208, 220, 230, 240 В
Настоящее оборудование прошло испытания, подтвердившие его соответствие ограничениям, предусмотренным
требованиями раздела 15 правил Федеральной комиссии по связи (FCC) США к цифровым устройствам класса А. Эти
ограничения призваны обеспечивать достаточную защиту от вредных помех во время эксплуатации оборудования в
коммерческих условиях. Данное оборудование генерирует, использует и может испускать радиочастотное излучение
и, если оно устанавливается
вызывать вредные помехи, препятствующие радиосвязи. При работе этого оборудования в жилой зоне могут
возникать вредные помехи. За ее устранение несет ответственность пользователь.
Для обеспечения соответствия ограничениям, предусмотренным требованиями Федеральной комиссии по связи США
к оборудованию класса А, вместе с данным
кабели.
и эксплуатируется не в строгом соответствии с инструкциями изготовителя, может
изделием следует использовать только экранированные сигнальные
17

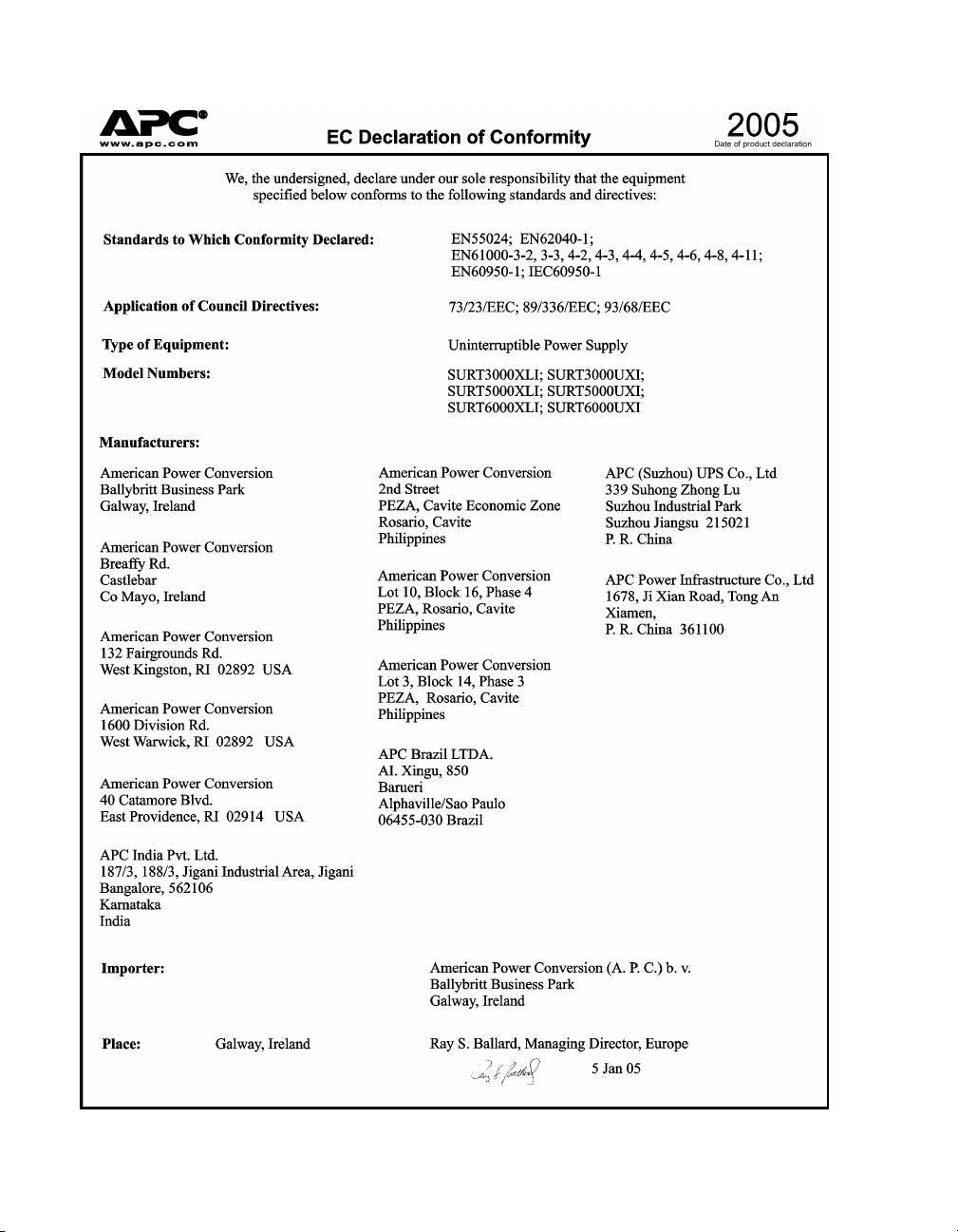

Декларация соответствия стандартам
18
Техническая поддержка компании APC по всему миру
Сервисное обслуживание для данного или любого другого изделия компании APC
предоставляется бесплатно одним из следующих способов:
• Посетите сайт компании APC, где Вы найдете ответы на наиболее часто задаваемые
вопросы (FAQ), сможете просмотреть документы базы знаний APC и послать запрос в
Службу технической поддержки.
• www.apc.com (штаб-квартира компании APC)
Выберите сайт регионального представительства компании APC в
Вы найдете координаты службы технической поддержки.
• www.apc.com/support/
Глобальная поддержка с помощью базы знаний APC и системы электронной
поддержки e-support.
• Обратитесь в Службу технической поддержки компании APC по телефону или по
электронной почте.
Региональные центры:
см. контактную информацию на сайте www.apc.com/support/contact.
Вашей стране. Там
По вопросам сервисного обслуживания на месте установки обращайтесь в
представительство
компании APC или к дилеру, у которого Вы приобрели изделие компании APC.
Все содержание настоящего руководства: copyright 2006 American Power Conversion Corporation. Все права
сохранены. Воспроизведение целиком или частично без разрешения запрещено.
APC, логотип APC, Smart-UPS и PowerChute являются торговыми марками корпорации American Power Conversion
Corporation. Все остальные торговые марки, наименования изделий и названия компаний являются собственностью
соответствующих владельцев и используются только в целях информации.
19
Loading...
