Installation et utilisation de l'onduleur Back-UPS® RS 550

Inventaire Sécurité

N'exposez pas l'onduleur àlalumière directe du soleil, à une chaleur excessive, à l'humidité ou au contact de liquides.
bu001 a

Présentation

Panneau avant Panneau arrière

Coupure du son

Marche/Arrêt

Affichage/Menu

Interface
d'affichage

Ports Ethernet

Disjoncteur

Prise principale

Prises de la batterie
de secours Prises parasurtensées

Prises contrôlées

Port de données

Ne connectez pas d'imprimante laser ou de sèche-cheveux à l'onduleur.

Assurez-vous que l'équipement connecté ne dépasse pas la charge maximale.

MASTER
Controlled by
MASTER
bu017a

Connexion de la batterie


bu050a

Chargez la batterie au moins
bu049a
16 heures avant utilisation.
bu048a
bu047a
bu045a

Connexion de l'équipement

Connexion de l'équipement
1. Connectez l'équipement aux prises de la batterie de secours
et aux prises parasurtensées. Lorsque l'onduleur Back-UPS est alimenté en courant alternatif, ces prises fournissent le courant à l'équipement connecté. En cas de coupure de courant ou de problème d'alimentation secteur quelconque, les prises de la batterie de secours sont alimentées par l'onduleur pendant une période limitée.
Routeur
MASTER
Controlled by
MASTER
2. Connectez directement l'onduleur Back-UPS à une prise secteur au moyen du cordon d'alimentation CA.
Ordinateur

3. Connectez un routeur ou un modem câble aux ports correspondants.

Installation du logiciel PowerChute® Personal Edition
Ecran
1. Reliez le port de données de l'onduleur à un ordinateur disposant d'un accès Internet au moyen du câble d'interface logicielle USB fourni.

2. Rendez-vous sur le site www.apc.com/tools/download.

3. Sélectionnez PowerChute Personal Edition. Choisissez ensuite le système d'exploitation approprié, puis suivez les instructions de téléchargement du logiciel.

Fonctionnement

Interface d'affichage
Description (lorsque l'icône est allumée) :

En ligne : l'onduleur fournit l'équipement connecté en alimentation secteur.

Economie d'énergie : la prise principale et les prises contrôlées sont
branchées, ce qui permet d'économiser de l'énergie lorsque l'équipement principal est en mode veille. Capacité de charge : la charge est signalée par le nombre de cases
allumées (entre une et cinq). Si la charge dépasse la capacité nominale, le symbole de surcharge clignote. Niveau de charge de la batterie : le niveau de charge de la batterie
est signalé par le nombre de cases allumées. Lorsque les cinq cases sont allumées, l'onduleur Back-UPS est entièrement chargé. En revanche, quand il ne reste plus qu'une seule case remplie, l'onduleur Back-UPS est presque entièrement déchargé. Le voyant se met alors à clignoter et l'onduleur émet un bip continu. Surcharge : la consommation d'énergie provenant de la charge dépasse
bu002 b
Installation et utilisation de l'onduleur Back-UPS® RS2
la capacité de l'onduleur Back-UPS. Evénement : un événement s'est produit et l'onduleur nécessite votre
attention. Régulation automatique de tension (AVR) : l'onduleur compense une
tension d'entrée extrêmement basse, mais il n'utilise plus l'alimentation par batterie. Entrée : tension d'entrée.
Sortie : tension de sortie. Pannes système : une panne système est survenue. Le numéro
de la panne s'allume sur l'interface d'affichage. Voir « Pannes système » à la page 4. Coupure du son : l'alarme sonore est désactivée.
Remplacer la batterie : la batterie est débranchée ou arrive en fin
de vie. Remplacez-la. Sur batterie : la batterie de l'onduleur assure l'alimentation
de l'équipement connecté ; un bip est émis à quatre reprises toutes les 30 secondes.
Imprimanteou scanner
bu046a
Modes de fonctionnement

Appuyez sur DISPLAY pour faire défiler les écrans.

Mode En ligne Mode Sur batterie

Tension d'entrée Autonomie estimée en minutes Compteur Compteur d'événements relatifs à l'alimentation secteur Autonomie estimée Tension de sortie Charge en watts Tension d'entrée Charge en % Charge en watts Tension de sortie Charge en % Fréquence de sortie Fréquence de sortie

Autres voyants d'état
AVR : la fonction de régulation automatique de tension permet de compenser les tensions d'entrée trop basses sans utiliser l'alimentation de la batterie. Lorsque le symbole AVR s'allume sur l'écran à cristaux liquides, l'onduleur se trouve en mode Boost (Charge rapide), la fonction AVR étant activée.

Configuration

Prise principale et prises contrôlées écoénergétiques
Pour réduire votre consommation d'électricité, configurez l'onduleur se sorte qu'il distingue l'équipement principal, tel qu'un ordinateur ou un téléviseur, des périphériques contrôlés, tels qu'une imprimante, des haut-parleurs ou un scanner, sur l'onduleur Back-UPS. La mise en veille ou hors tension de l'équipement principal entraîne alors la mise hors tension des équipements contrôlés, ce qui permet d'économiser de l'énergie.

Activation de la fonction d'économie d'énergie. Maintenez les boutons MUTE et DISPLAY enfoncés

en même temps pendant deux secondes. L'onduleur émet un bip indiquant l'activation de la fonction. L'icône en forme de feuille s'allume.

Désactivation de la fonction d'économie d'énergie. Maintenez les boutons MUTE et DISPLAY enfoncés

en même temps pendant deux secondes. L'onduleur émet un bip indiquant la désactivation de la fonction. L'icône en forme de feuille s'éteint.
Configuration de la valeur seuil. L'énergie consommée en mode veille varie d'un appareil à l'autre. Il peut
s'avérer nécessaire de régler la valeur seuil de la prise principale à laquelle les prises contrôlées sont mises hors tension.
1. Assurez-vous qu'un équipement principal est connecté à la prise principale. Mettez cet appareil en mode veille ou hors tension.
2. Maintenez les boutons
DISPLAY et MUTE enfoncés en même temps pendant six secondes, jusqu'à ce que l'icône
en forme de feuille clignote trois fois et que l'onduleur émette trois bips.
3. L'onduleur Back-UPS est désormais en mesure de reconnaître et d'enregistrer la valeur seuil de l'équipement principal.
Ecran LCD écoénergétique

Lorsque l'onduleur est allumé, l'écran LCD reste allumé ou s'éteint pour économiser l'énergie.

1. Mode écran LCD allumé en continu : maintenez le bouton
DISPLAY enfoncé pendant deux secondes. L'écran
LCD s'allume et l'onduleur émet un bip pour confirmer le mode d'allumage en continu.
2. Mode économie d'énergie : maintenez le bouton
DISPLAY enfoncé pendant deux secondes. L'écran LCD
s'éteint et l'onduleur émet un bip pour confirmer le mode économie d'énergie. En mode économie d'énergie, l'écran LCD s'allume lorsqu'un bouton est enfoncé, puis s'éteint après 60 secondes d'inactivité.
Installation et utilisation de l'onduleur Back-UPS® RS
3
Sensibilité de l'onduleur
Réglez la sensibilité de l'onduleur afin de contrôler son basculement en mode d'alimentation sur batterie ; plus la sensibilité est élevée, plus vite l'onduleur passe en mode d'alimentation sur batterie.

1. Assurez-vous que l'onduleur est branché sur le secteur mais est hors tension.

2. Maintenez enfoncé le bouton
POWER pendant six secondes. La barre de CAPACITÉ DE CHARGE se met à clignoter,
signalant que l'onduleur est en mode programmation.
3. Appuyez à nouveau sur le bouton
POWER pour passer en revue les options du menu. Arrêtez-vous au niveau
de sensibilité choisi. L'onduleur émet un bip pour confirmer la sélection.
Faible sensibilité Sensibilité moyenne Sensibilité élevée

156-288 V CA 176-282 V CA 176-276 V CA

La tension d'entrée est extrêmement basse ou élevée. (Déconseillé pour les charges informatiques.)

L'onduleur Back-UPS bascule fréquemment en mode d'alimentation sur batterie.

Avertissements et pannes système

Avertissements

Appuyez sur DISPLAY pour faire défiler les écrans.

Avertissement 1
Condition de surcharge EN LIGNE, signalée par l'icône EN LIGNE allumée et l'icône de surcharge qui clignote.
Avertissement 3
L'équipement connecté est sensible aux fluctuations de tension.
En mode EN LIGNE, présence d'une batterie défectueuse, signalée par l'icône qui clignote.
Avertissement 2
Condition de surcharge (ON BATT) pour la batterie de secours, indiquée par l'icône de surcharge qui clignote.
Avertissement 4
Batterie faiblement chargée, indiquée par la barre de niveau de charge de batterie qui clignote.
Pannes système
L'onduleur affiche les messages de panne. Pour obtenir de l'aide, contactez le centre d'assistance technique d'APC.
• F01 - On-Battery Overload
• F02 - On-Battery Output Short
• F03 - On-Battery Xcap Overload
• F04 - Clamp Short
• F05 - Charge Fault
• F06 - Relay Welding
• F07 - Temperature
• F08 - Fan Fault
• F09 - Internal Fault
bu021 a
Installation et utilisation de l'onduleur Back-UPS® RS4

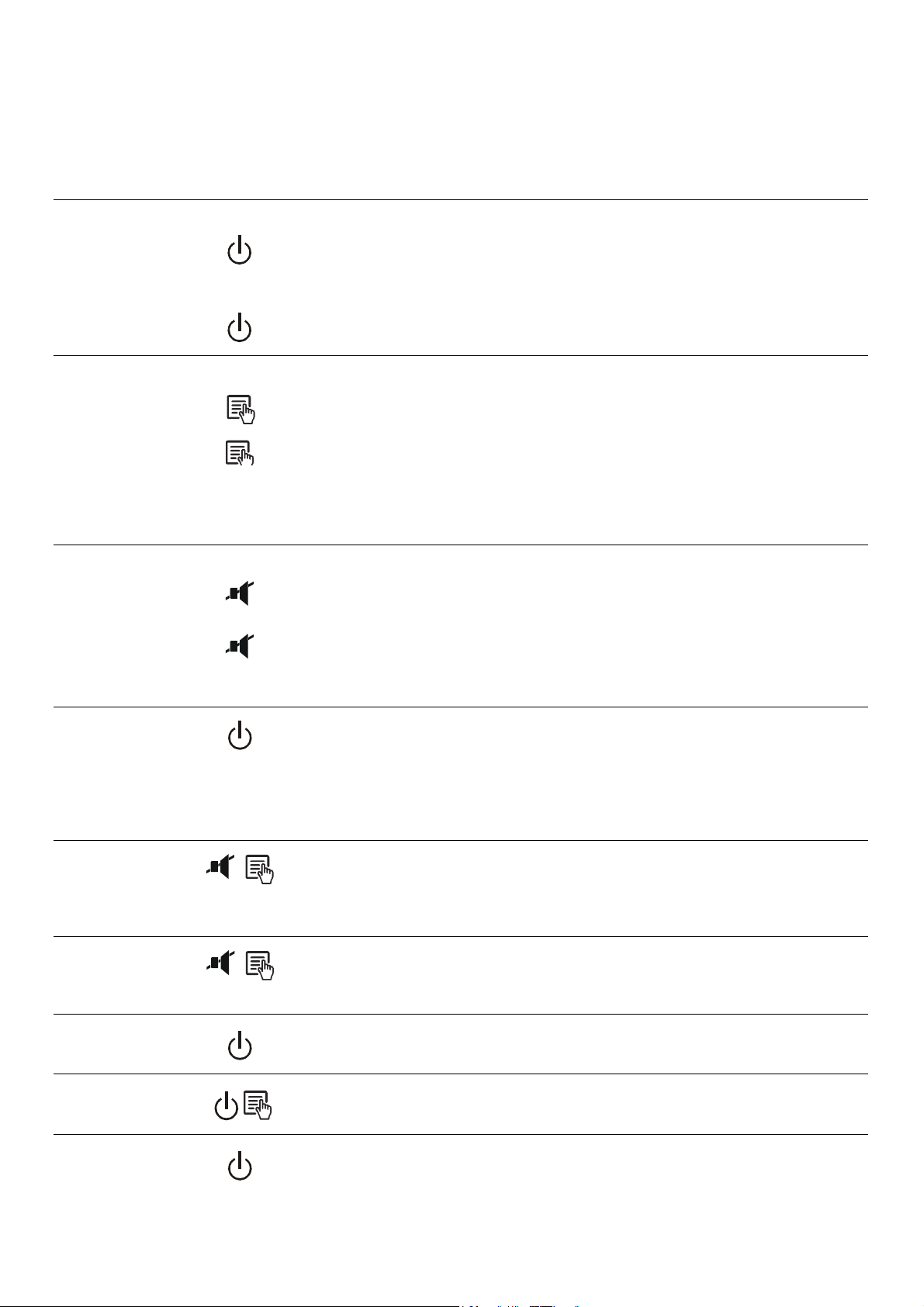

Guide de référence rapide des fonctions et boutons

Fonction Bouton

Alimentation

Marche

Arrêt

Affichage

Interrogation sur l'état

Mode d'allumage en continu/économie d'énergie

Coupure du son

Liée à un événement

Te mp s
(en secondes)

0,2 Eteint

2 Allumé

0,2 Allumé

2 Allumé

0,2 Allumé

Etat
de l'onduleur
Description
Appuyez sur en alimentation secteur d'entrée. Si l'alimentation d'entrée en CA n'est pas disponible, l'onduleur fonctionne sur batterie.
L'onduleur ne reçoit pas l'alimentation secteur d'entrée, mais il offre une protection contre les surtensions.

Permet de vérifier l'état de l'onduleur. L'écran LCD s'allume pendant une minute.

L'écran LCD s'allume et l'onduleur émet un bip pour confirmer le mode d'allumage en continu. L'écran LCD s'éteint et l'onduleur émet un bip pour confirmer le mode économie d'énergie. En mode économie d'énergie, l'écran LCD s'allume lorsqu'un bouton est enfoncé, puis s'éteint après 60 secondes d'inactivité.
Permet de désactiver les alarmes sonores déclenchées par un événement.
POWER pour fournir l'onduleur

Activation/ désactivation concernant l'état général

Sensibilité

Branchement/ débranchement de la prise principale et des prises contrôlées
Prise principale/ étalonnage de la valeur seuil

Test automatique (manuel)

Réinitialisation après un événement

Réinitialisation après une panne

2 Allumé

6Eteint

2 Allumé

6 Allumé

6 Allumé

0,2 Allumé

2Panne
Permet d'activer ou de désactiver les alarmes sonores. L'icône de coupure du son s'allume et l'onduleur émet un bip. La fonction de coupure du son s'active uniquement lorsque l'onduleur fonctionne sur batterie.
L'icône de capacité de charge se met à clignoter, indiquant que l'onduleur est en mode programmation. Utilisez le bouton (Faible), Medium (Moyenne) et High (Elevée) et arrêtez­vous sur le niveau de sensibilité voulu. L'onduleur émet un bip pour confirmer la sélection. Pour plus de détails, voir la section « Configuration ».
L'icône en forme de feuille s'éteint pour indiquer que la fonction de prise principale est désactivée ; elle s'allume dans le cas contraire. L'onduleur émet un bip.
Lors de l'étalonnage de la valeur seuil, vérifiez que l'équipement connecté à la prise principale est hors tension ou en mode veille. Au terme de l'opération, l'icône d'économie d'énergie clignote 3 fois et émet 3 bips.
L'onduleur effectue un test de la batterie interne. Remarque : ce test est réalisé automatiquement lors de la mise sous tension de l'onduleur.
Lorsque l'écran Event (Evénement) est affiché, maintenez enfoncée la touche d'effacer le compteur d'événements de pannes de courant.
Après l'identification d'une panne, appuyez sur pour supprimer l'indication visuelle et rétablir l'état de veille.
POWER pour faire défiler les options Low
DISPLAY, puis appuyez sur POWER afin
POWER
Installation et utilisation de l'onduleur Back-UPS® RS
5

Dépannage

Problème Cause probable Action corrective
L'onduleur Back-UPS ne s'allume pas.
L'onduleur ne fournit pas d'alimentation pendant une panne de courant secteur.
L'onduleur fonctionne en mode batterie tout en étant connecté à une alimentation secteur.
L'onduleur ne fournit pas la durée d'alimentation de secours attendue.
Le voyant
LA BATTERIE s'allume.
Le voyant S s'allume.
Le voyant s'allume et tous les voyants du panneau avant clignotent.
Certaines prises ne sont pas alimentées.
Les prises contrôlées ne sont pas alimentées bien que l'équipement principal ne soit pas en mode veille.
REMPLACER
URCHARGE
PANNE SYSTÈME
L'onduleur n'est pas connecté à l'alimentation secteur.
Assurez-vous que l'onduleur est fermement branché sur une prise CA.
Le disjoncteur a déclenché. Déconnectez les équipements non essentiels
de l'onduleur. Réarmez le disjoncteur. Reconnectez les équipements un à un. Si le disjoncteur déclenche à nouveau, déconnectez l'équipement qui en est
responsable. La batterie interne n'est pas connectée. Connectez la batterie. La tension d'entrée secteur se trouve hors
de la plage admise. Assurez-vous que l'équipement principal
n'est pas branché sur une prise
PARASURTENSÉE.
La prise de l'onduleur est partiellement débranchée de la prise secteur, la prise secteur n'est plus alimentée en courant ou le disjoncteur a déclenché.
Réglez la valeur seuil de la tension et la plage
de sensibilité.
Débranchez l'équipement de la prise
PARASURTENSÉE et reconnectez-le
à une prise
DE BATTERIE DE SECOURS.
Assurez-vous que la prise de l'onduleur est
bien insérée dans la prise secteur. Vérifiez
que la prise secteur est alimentée en courant
en y branchant un autre appareil. L'onduleur procède à un test automatique. Aucune action n'est nécessaire. La tension d'entrée secteur et/ou
la fréquence se trouvent hors des plages
Réglez la valeur seuil de la tension et la plage
de sensibilité. admises ou la courbe de l'onduleur est déformée.
Il se peut que les prises de la batterie de secours ne soient pas entièrement chargées ou qu'elles le soient incorrectement.
La batterie de l'onduleur vient d'être déchargée en raison d'une panne de courant
Débranchez les équipements non essentiels des
prises de la
les aux prises
BATTERIE DE SECOURS et branchez-
PARASURTENSÉES.
Rechargez la batterie de l'onduleur pendant
16 heures. et n'est pas encore entièrement rechargée.
La batterie de l'onduleur est arrivée en fin
Remplacez la batterie. de vie.
La batterie de l'onduleur est arrivée en fin
Remplacez la batterie. de vie.
L'équipement connecté à l'onduleur consomme plus de courant que l'onduleur ne peut lui en fournir.
Débranchez les équipements non essentiels des
prises de la
les aux prises
BATTERIE DE SECOURS et branchez-
PARASURTENSÉES.
Une panne interne s'est produite. Identifiez le message de panne interne affiché
en faisant correspondre le nombre indiqué sur
l'écran LCD au message de panne associé (voir
la section « Pannes système »), puis contactez
le centre d'assistance technique d'APC. L'alimentation des prises contrôlées a été
volontairement désactivée.
Confirmez que les périphériques corrects sont
reliés aux prises contrôlées. Si vous ne souhaitez
pas utiliser cette fonction, désactivez la prise
principale et les prises contrôlées
écoénergétiques. La valeur seuil de la prise principale est
peut-être mal configurée.
Réglez la valeur seuil à laquelle la prise
principale commande la désactivation des
prises contrôlées.
Installation et utilisation de l'onduleur Back-UPS® RS6

Caractéristiques techniques

t
VA 55 0 VA Charge maximale 330 W Tension d'entrée nominale 230 V Plage de tension d'entrée en
176 à 282 V
ligne Plage de fréquence 50/60 Hz +
1 Hz Forme d'onde sur batterie Onde sinusodale approximative Durée de recharge standard 12 heures Durée de transfert 8 ms au maximum Température de fonctionnement 32 à 104 °F (0 à 40 °C) Température de stockage 23 à 113 °F (-5 à 45 °C) Poids de l'onduleur 14,8 lb (6,7 kg) Interface USB Classification EMI CE, C-Tick, KETI Certifications CE, TUV-GS, GOST, A-Tick,
KETI, TISI
Assistance clients internationale d'APC
Assistance technique http://www.apc.com/support Site Web http://www.apc.com/fr France +1 800 555 2725
Service après-vente
Si l'onduleur Back-UPS arrive endommagé, informez-en le transporteur.

Si l'onduleur Back-UPS nécessite un entretien, ne le retournez pas au revendeur.

1. Consultez la section « Dépannage » pour éliminer les problèmes courants.

2. Si le problème persiste, rendez-vous sur le site http://www.apc.com/support/.

3. Si le problème persiste encore, contactez le service d'assistance technique d'APC.

Munissez-vous de la référence du modèle d'onduleur, du numéro de série et de la date d'acquisition du produit. Préparez-vous à corriger le problème avec l'assistance d'un membre du service d'assistance technique d'APC. Au cas où cette solution ne résoudrait pas le problème, APC générera un numéro RMA de retour de produits défectueux ainsi qu'une adresse d'envoi.
Garantie
La garantie standard est de trois (3) ans à compter de la date
d'achat au sein de l'Union européenne et de deux (2) ans en dehors de l'Union européenne. La procédure standard d'APC consiste à remplacer l'onduleur d'origine par un onduleur reconditionné en usine. Les clients souhaitant récupérer l'onduleur d'origine réparé dans le cadre d'un programme d'échange défini doivent en faire la demande la première fois qu'ils contactent un représentant de l'assistance technique d'APC. APC renverra dans ce cas l'onduleur de rechange après réception de l'onduleur défectueux par le service de réparation ou en échange d'un numéro de carte de crédit valide. Le client prend les frais de retour vers APC à sa charge. APC prend en charge les frais d'expédition de l'onduleur de rechange au client par voie terrestre
.
L'assistance clients et les informations sur la garantie sont disponibles sur le site Web d'APC, www.apc.com.
© 2009 American Power Conversion. Tous droits réservés. Toutes les marques commerciales APC sont la propriété d'American Power Conversion. Les autres marques sont la propriété de leurs détenteurs respectifs.
990-3591
06/2009
Loading...
