AOC M2470SWDA2 User Manual

LCD monitor - uživatelská příručka M2470SWD/M2470SWDA

Podsvícení LED

www.aoc.com

Bezpečnost ............................................................................................................................................................... 4

Národní konvence .............................................................................................................................................. 4

napájení ............................................................................................................................................................. 5

Instalace ............................................................................................................................................................ 6

Jině .................................................................................................................................................................... 8

Nastavení .................................................................................................................................................................. 9

Obsah krabice .................................................................................................................................................... 9

Sestavení stojanu a zakládny .......................................................................................................................... 10

Nastavení úhlu prohlížení ................................................................................................................................ 11

Připojení Monitoru ............................................................................................................................................ 12

Připevnění závěsného rameme ....................................................................................................................... 13

Upravování ............................................................................................................................................................. 14

Nastavení optímálního rczlíšení ....................................................................................................................... 14

Windows Vista .......................................................................................................................................... 14

Windows XP ............................................................................................................................................. 16

Windows ME/2000 .................................................................................................................................... 17

Windows 8 ................................................................................................................................................ 18

Horké klávesy .................................................................................................................................................. 20

Nastavení OSD ................................................................................................................................................ 22

Světelnost ................................................................................................................................................. 23

I Nastavení obrazu ................................................................................................................................... 24

Teplota barev ............................................................................................................................................ 25

Zesílení obrazu ......................................................................................................................................... 26

Nastavení OSD ......................................................................................................................................... 27

Extra ......................................................................................................................................................... 28

Konec ....................................................................................................................................................... 29

LED Indicátor ................................................................................................................................................... 29

Ovladač ................................................................................................................................................................... 30

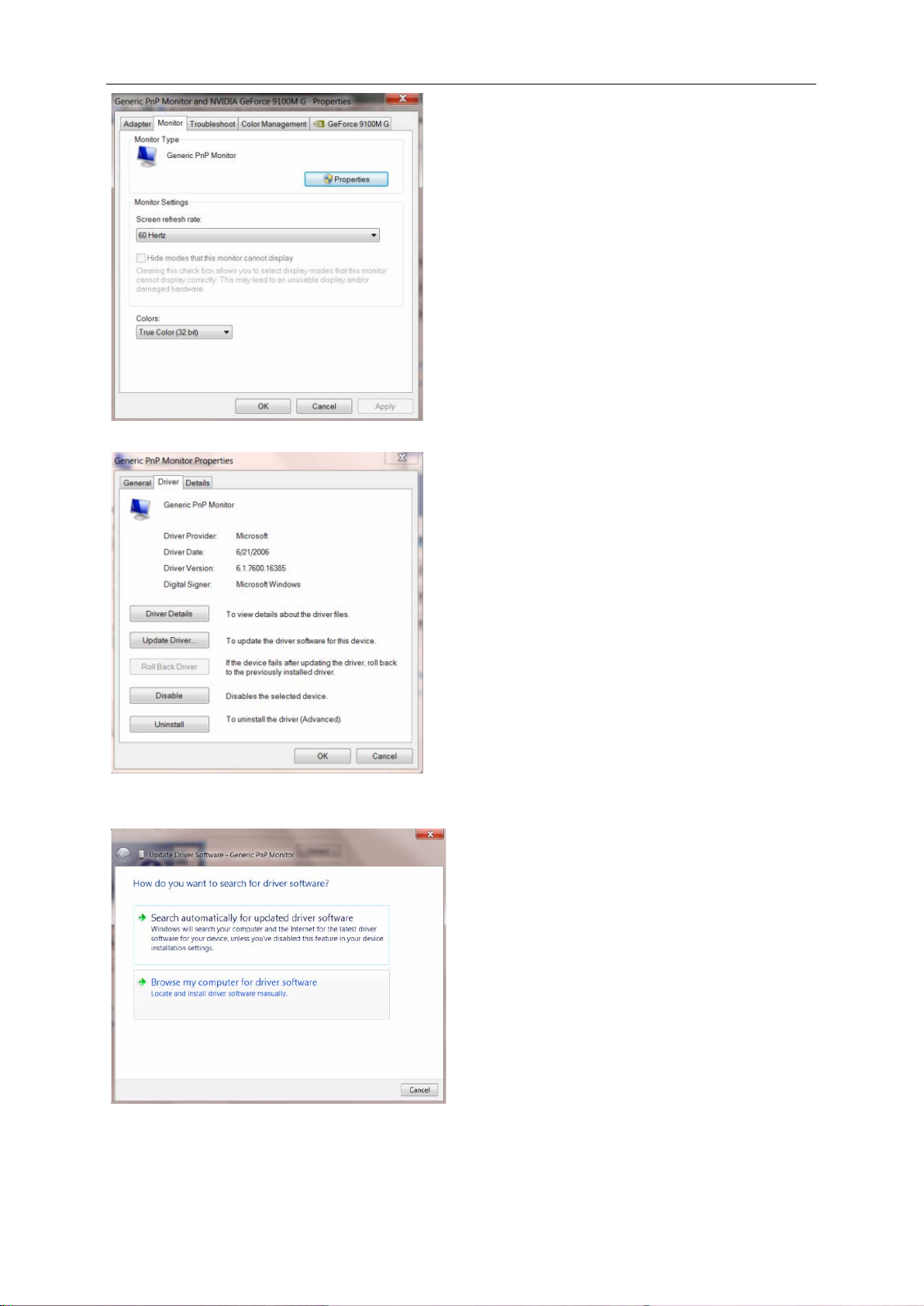

Ovladač Monitoru ............................................................................................................................................. 30

Windows 2000 .......................................................................................................................................... 30

Windows ME ............................................................................................................................................. 30

Windows XP ............................................................................................................................................. 31

Windows Vista .......................................................................................................................................... 34

Operační systém Windows 7 .................................................................................................................... 36

Windows 8 ................................................................................................................................................ 40

i-Menu .............................................................................................................................................................. 44

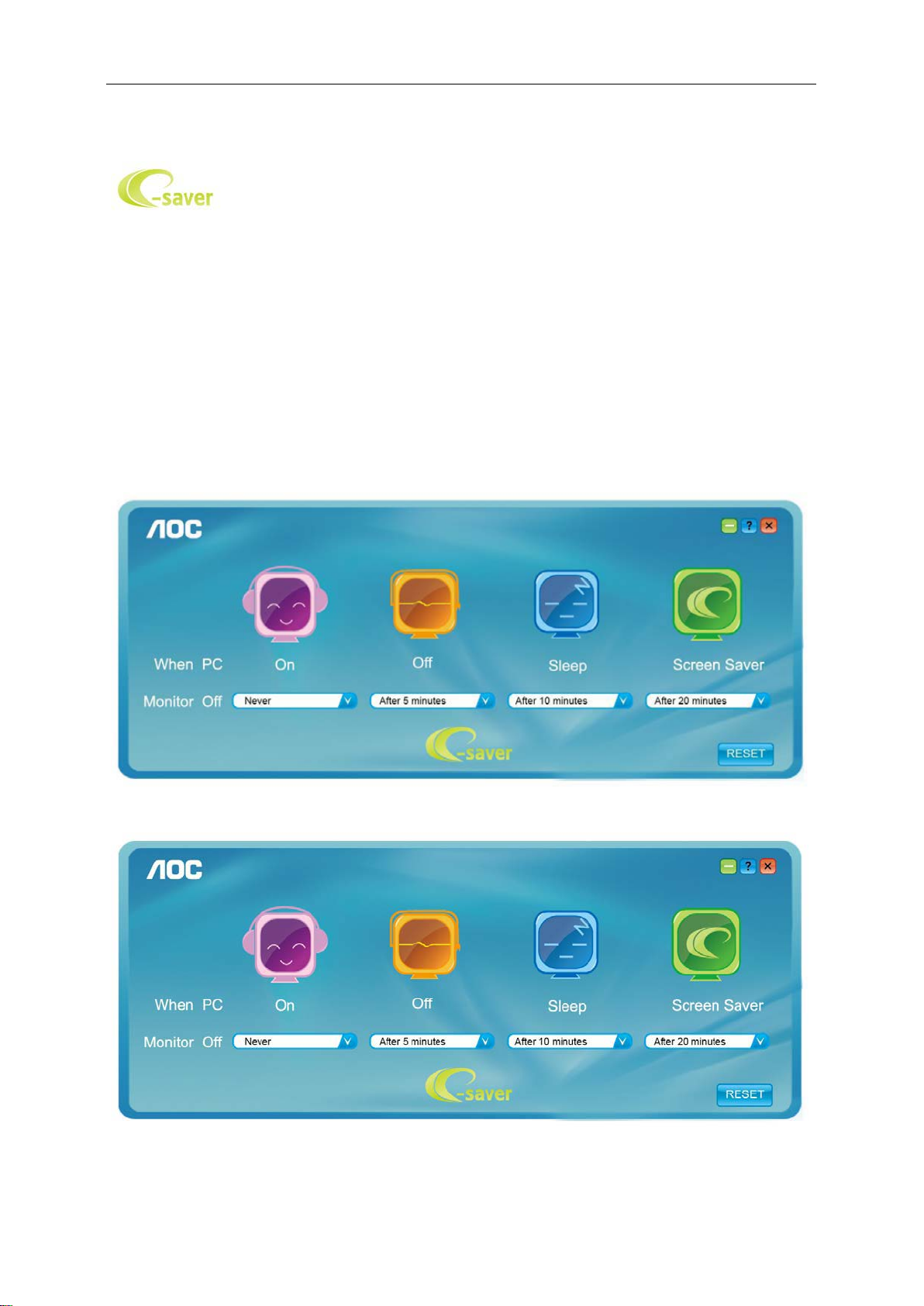

e-Saver ............................................................................................................................................................ 45

Screen+ ........................................................................................................................................................... 46

Řešení Problémů .................................................................................................................................................... 47

Techencké údaje ..................................................................................................................................................... 48

Obecné techencké údaje ................................................................................................................................. 48

Přednastavené zobrazovací režimy ................................................................................................................. 49

Přiřazení hrotů ................................................................................................................................................. 50

Plug and Play ................................................................................................................................................... 51

Směrnice ................................................................................................................................................................. 52

Upozomění FCC .............................................................................................................................................. 52

Prohlášení WEEE ............................................................................................................................................ 53

Prohlášení WEEE pro Indii .............................................................................................................................. 53

EPA Energy Star .............................................................................................................................................. 54

Deklarace EPEAT ............................................................................................................................................ 55

TCO DOCUMENT ........................................................................................................................................... 56

Služba ..................................................................................................................................................................... 57

Znění záruky pro Evropu.................................................................................................................................. 57

Prohlášení o záruce pro Střední Východ a Afriku (MEA) ................................................................................. 59

Zásady společnosti AOC týkající se obrazových bodů ISO 9241-307 třída 1 .................................................. 61

Bezpečnost

Národní konvence

Následující pododdíly popisují notační konvence použité v tomto dokumentu.

Poznámky, upozornění a varování

V rámci této příručky mohou být některé bloky textu doplněny ikonou a vytištěny tučně nebo kurzívou. K těmto blokům patří poznámky, upozornění a varování, jež jsou používány následujícím způsobem:

POZNÁMKA: POZNÁMKA poukazuje na důležité informace, jež pomáhají lépe využít daný počítačový systém.

UPOZORNĚNÍ: VAROVÁNÍ poukazuje na možnou fyzickou újmu a popisuje, jak tomuto problému předejít.

Některá varování mohou být zobrazena v jiných formátech a nemusí je doplňovat žádná ikona. V takových případech je určitá prezentace varování určena úředními orgány.

napájení

Tento monitor může být napájen pouze napájecím zdrojem, který je uveden na výrobním štítku přístroje.

Pokud si nejste jisti, jaké napájecí napětí je ve vaší domácí elektrické zásuvce, obraťte se na prodejce nebo

dodavatele energie.

Tento monitor je vybaven tříkolíkovou uzemněnou síťovou zástrčkou. Tuto vidlici možno zasunout z bezpečnostních důvodů pouze do uzemněné zásuvky ve zdi. Pokud vaše síťová zásuvka neumožňuje připojení

této vidlice, obraťte se na elektrikáře, aby vám nainstaloval správnou zásuvku, nebo použijte adaptér k bezpečnému uzemnění zařízení. Nepodceňujte význam uzemněné zástrčky napájecího kabelu z hlediska bezpečnosti.

Při bouřkách s blesky nebo pokud nebudete monitor dlouho používat, odpojte napájecí kabel ze zásuvky ve zdi. Tak se předejde poškození monitoru v důsledku přepěťových špiček (rázů) v napájecím napětí.

Nepřetěžujte prodlužovací kabely s několika zásuvkami a prodlužovací kabely. Přetěžování může mít za následek vznik ohně nebo úraz elektrickým proudem.

Pro zajištění uspokojivého provozu používejte tento monitor pouze s počítači s označením UL, které jsou vybaveny příslušně zkonfigurovanými zástrčkami na 100 - 240 V střídavých, minimálně 1.5 A.

Zásuvka ve zdi by měla být nainstalována v blízkosti zařízení, přičemž by měla být snadno přístupná.

Zařízení používejte výhradně s přiloženým síťovým adaptérem (výstup 12 V 3Astejnosměrných) s licencí uvedenou v seznamu UL,CSA (pouze monitory s napájecím adaptérem)..

Instalace

Neumisťujte monitor na nestabilní vozík, stojan, stativ, svorku nebo stolek. Pokud dojde k pádu monitoru, může dojít ke zranění osob a závažnému poškození tohoto výrobku. Tento výrobek může být používán pouze s vozíkem nebo stojanem, který je doporučován výrobcem nebo prodáván s tímto výrobkem. Během instalace výrobku postupujte dle pokynů výrobce a používejte montážní příslušenství doporučené výrobcem. Kombinace výrobku s vozíkem se musí stěhovat opatrně.

Do výřezu v plášti monitoru nikdy nezasunujte žádné předměty. Mohlo by dojít k poškození součástek a obvodů a ke vzniku požáru nebo úrazu elektrickým proudem. Vyvarujte se polití monitoru jakoukoli kapalinou.

Nepokládejte přední část monitoru na podlahu.

Pokud budete monitor upevňovat na zeď nebo polici, použijte upevňovací soupravu schválenou výrobcem a při montáži dodržujte uvedené pokyny.

Ponechte místo okolo monitoru, jak je vyobrazeno níže. V opačném případě může být cirkulace vzduchu nedostatečná a přehřívání může způsobit požár nebo poškození monitoru.

Níže jsou uvedeny doporučené větrací plochy okolo monitoru, když je nainstalován na stěně nebo na podstavci:

Čistění

Pravidelně čistěte skříň monitoru dodaným hadříkem. Můžete použít slabý čistící prostředek k otření skvrn, ale nepoužívejte solné čistící prostředky, které mohou naleptat skříň monitoru.

Při čištění nesmí čistící prostředek vniknout do monitoru. Čistící hadřík nesmí být příliš hrubý, aby

nepoškrábal povrch obrazovky.

Před čištěním monitoru odpojte napájecí kabel.

Jině

Pokud z monitoru vychází zvláštní zápach, zvuky nebo kouř, IHNED odpojte zástrčku napájecího kabelu a kontaktujte servisní středisko.

Zkontrolujte, zda nejsou větrací otvory zablokovány stolem nebo záclonou.

Během používání nevystavujte monitor LCD nadměrným otřesům nebo nárazům.

Neklepejte na monitor ani jej neupusťte během provozu nebo převozu.

Nastavení

Monitor

Příručka na CD

Základna monitor

stánek

Napájecí Kabel

DVI kabel

Analogový kabel

Audio kabel

Obsah krabice

Některé kabely signálu (analogové, Audio, DVI kabely) nejsou v některých zemích nebo oblastech dodávány.

Podrobnější informace vám poskytne místní prodejce nebo pobočka společnosti AOC.

Sestavení stojanu a zakládny

Při instalaci nebo demontáži podstavce postupujte podle následujících pokynů.

Konfigurace:

Odebrat:

Nastavení úhlu prohlížení

Pro optimální sledování obrazu je doporučeno dívat se na monitor zpříma a pak nastavit úhel monitoru podle vašich

vlastních preferencí. Podržte podstavec monitoru, aby se monitor při změně úhlu monitoru nepřevrátil. Úhel pohledu monitoru je možno nastavit v rozmezí od -5° do 25°.

POZNÁMKA:

Při změně úhlu pohledu monitoru se nedotýkejte LCD obrazovky. Mohlo by dojít k poškození nebo zničení

obrazovky LCD.

Připojení Monitoru

M2470SWD

M2470SWDA

1. Napájení

2. DVI

2. Audio in

3. D-Sub

3. DVI

4. D-Sub

Zapojení kabelů na zadní straně monitoru a počítače:

Před připojením vždy vypněte PC a LCD monitor, aby se vybavení nepoškodilo.

1 Připojte napájecí kabel k portu napájení na zadní straně monitoru. 2 Připojte jeden konec 15kolíkového kabelu signálu D-Sub k zadní části monitoru a druhý konec k portu D-Sub

počítače. 3 Připojte jeden konec DVI k zadní části monitoru a druhý konec k portu DVI počítače. 4 Připojte jeden konec Audio k zadní části monitoru a druhý konec k portu Audio počítače. 5 Zapněte monitor a počítač.

Pokud monitor zobraz uje obraz , je instala ce dokončena. Pokud k zobrazení obrazu nedojde, podívejte se prosím na Odstraňování problémů.

Připevnění závěsného rameme

Příprava pro montáž na doplňkové závěsné rameno.

Tento monitor lze připevnit na závěsné rameno, které lze zakoupit samostatně. Než budete pokračovat v montáži, odpojte napájení. Postupujte následujícím způsobem:

1 Odmontujte podstavec. 2 Sestavte závěsné rameno podle pokynů výrobce. 3 Umístěte závěsné rameno na zadní stranu monitoru. Zorientujte otvory ramene s otvory na zadní straně

monitoru. 4 Našroubujte do otvorů 4 šrouby a utáhněte. 5 Znovu připojte kabely. Připevněte rameno na stěnu podle návodu na použití, který byl dodán s ramenem.

Poznámka: Otvory pro šrouby držáku VESA nejsou k dispozici pro všechny modely – obraťte se na prodejce nebo oficiální oddělení AOC.

Upravování

Nastavení optímálního rczlíšení

Windows Vista

Pro Windows Vista:

1 Klepněte na tlačítko START.

2 Klepněte na položku CONTROL PANEL (OVLÁDACÍ PANELY).

3 Klepněte na Vzhled a přizpůsobení.

4 Klepněte na Přizpůsobení

5 Klepněte na Nastavení displeje.

6 Nastavte POSUVNÍK na rozlišení 1920 x 1080.

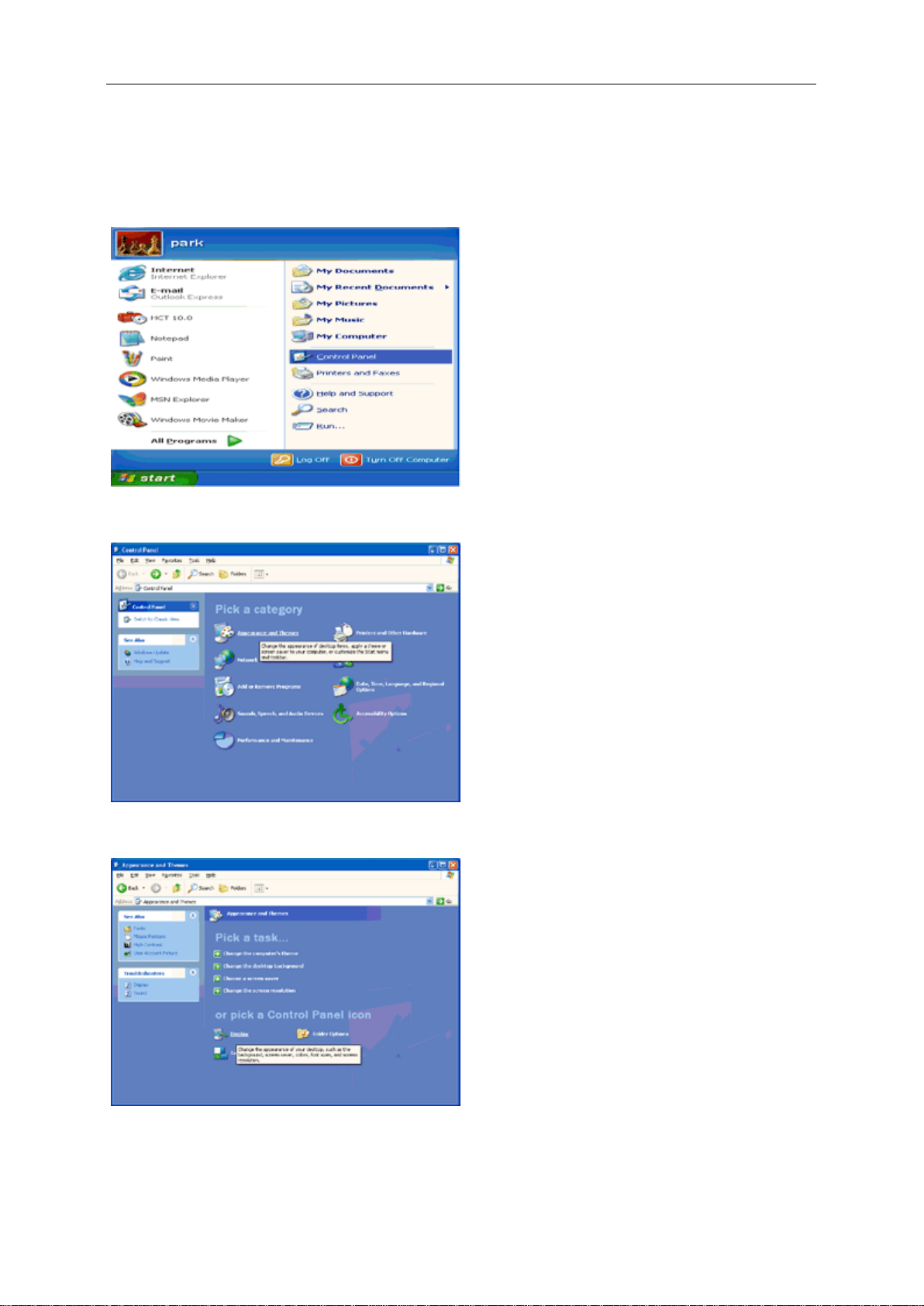

Windows XP

Pro Windows XP:

1 Klepněte na tlačítko START.

2 Klepněte na SETTINGS (NASTAVENÍ).

3 Klepněte na položku CONTROL PANEL (OVLÁDACÍ PANELY).

4 Klepněte na Vzhled a témata.

5 Poklepejte na ikonu DISPLAY (ZOBRAZENÍ).

6 Klepněte na SETTINGS (NASTAVENÍ).

7 Nastavte POSUVNÍK na rozlišení 1920 x 1080.

Windows ME/2000

Pro Windows ME/2000:

1 Klepněte na tlačítko START. 2 Klepněte na SETTINGS (NASTAVENÍ). 3 Klepněte na položku CONTROL PANEL (OVLÁDACÍ PANELY).

4 Poklepejte na DISPLAY (ZOBRAZENÍ). 5 Klepněte na SETTINGS (NASTAVENÍ). 6 Nastavte POSUVNÍK na rozlišení 1920 x 1080.

Windows 8

Windows 8:

1. Klepněte pravým tlačítkem a klepněte na Všechny aplikace v pravém dolním rohu obrazovky.

2. Nastavte položku „Zobrazit podle“ na „Kategorie“.

3. Klepněte na položku Vzhled a přizpůsobení.

4. Klepněte na položku ZOBRAZENÍ.

5. Nastavte POSUVNÍK na rozlišení Τόλνο εηθνλνζηνηρείνπ.

Horké klávesy

Rychlé Zdroj / Auto / Konec

Clear vision /Volume /+(M2470SWDA)

4:3 nebo širokoúhlý/+(M2470SWD)

Nabídka/Vstoupit

Vypínač

Podržte tlačítko Vypínač, chcete-li vypnout monitor.

Nabídka/Vstoupit

FStisknutím zobrazíte nabídku OSD nebo potvrdíte výběr.

Hlasitost/+(M2470SWDA)

Kdyţ není zobrazen OSD, přidrţením klávesy Hlasitost +aktivujte pruh nastav ení hla sito sti ; stis ke m - nebo + nastavte hlasitost (jen u modelŧ vybavených reproduktory).

Rychlé tlacítko pomeru stran 4:3 nebo širokoúhlého obrazu(M2470SWD)

Když není zobrazena nabídka OSD, opakovaným stisknutím +vyberete poměr stran 4:3 nebo širokoúhlý obraz. (Pokud je velikost obrazovky výrobku 4:3 nebo má vstupní signál širokoúhlý formát, toto rychlé tlačítko není k

dispozici.)

Auto / Konec / Rychlé tlačítko Zdroj

Když je nabídka OSD zavřená, stisknutím a podržením tlačítka Auto/Zdroj přibližně 2 sekundy provedete automatickou konfiguraci. Když je nabídka OSD zavřená, tlačítko Auto/Zdroj má funkci rychlého tlačítka Zdroj (pouze pro modely s dvěma nebo více vstupy).

Clear Vision

1. Pokud není zobrazeno OSD menu, stiskem “-” aktiv ujte funkci Clear Vision.

2. Stiskem “-” nebo “+“ vyberte slabou, střední, silnou nebo žádnou úpravu. Výchozí nastavení je “vyp”

3. Stiskem a přidržením “- “ na 5 sekund aktivuj t e Clear Vision Demo, na 5 se kun d se o bjev í z práv a “ Clear Vision

Demo: zap”, stiskem Menu nebo Exit zprávu odstraníte, stiskem a přidržením “- “ na 5 sekund Clear Vision

Demo znovu vypnete.

Funkce Clear Vision nabízí nejlepší kvalitu zobrazení převodem obrazu s nižš í m rozlišením na vyšší a zaostření m rozmazaného obrazu

Nastavení OSD

Základní a jednoduché pokyny k ovládacím tlačítkům.

1) Stiskem tlačítka MENU (NABÍDKA) aktivujete okno OSD.

2) Stiskem - nebo + navigujete mezi funkcemi. Jakmile je požadovaná funkce zvýrazněná, stiskem tlačítka

MENU (NABÍDKA) aktivujete podnabídku. Jakmile je požadovaná funkce zvýrazněná, stiskem tlačítka MENU

(NABÍDKA) ji aktivujete.

3) Stiskem - nebo + změníte nastavení zvolené funkce. Stiskem - nebo + zvolíte jinou funkci v podnabídce.

Stiskem AUTO ukončíte nastavení. Chcete-li upravit jinou funkci, opakujte kroky 2-3.

4) Funkce Zámek SD: Chcete-li zamknout nabídku OSD, stiskněte a podržte tlačítko MENU (NABÍDKA) při

vypnutém monitoru a potom stiskněte tlačítko Vypínač a tím monitor zapněte. Chcete-li odemknout nabídku

OSD, stiskněte a podržte tlačítko MENU (NABÍDKA) při vypnutém monitoru a potom stiskněte tlačítko

Vypínač a tím monitor zapněte.

Poznámky:

1) Pokud má produkt jen jeden signálový vstup, položku "Input Select" (Volba vstupu) nelze upravit.

2) Pokud je poměr stran obrazovky výrobku 4:3 nebo rozlišení vstupního signálu je širokoú hl é, polož ku "Im age

Ratio" (poměr stran obrazu) nelze upravit.

3) Je aktivována některá z funkcí Čisté zobrazení, DCR, Zesíl. Barev nebo Zesíl. Obrazu); ostatní tři funkce jsou

vypnuté.

Světelnost

1. Stisknutím MENU (Nabídka) zobrazte NABÍDKA

2. Stisknutím - nebo + vyberte (Luminance), (Světelnost) a vstupte stisknutím MENU.

3. Stisknutím - nebo + vyberte podnabídku a vstupte stisknutím MENU.

4. Stisknutím - nebo + upravte.

5. Stisknutím AUTO ukončete.

Jas 0-100 Nastavení pozadí

Kontast 0-100 Kontrast z digitálního registru.

Standardní Standardní režim

Text Režim Text

Ekonomický režim

Internet Režim Internet

Hra Režim Hra

Film Režim Film

Sport Režim Sport

Gamma

DCR

Gamma1 Adjust to Gamma1

Gamma2 Adjust to Gamma 2

Gamma3 Adjust to Gamma 3

Vyp. Deaktivovat dynamický pomìr kontrastu

Zap. Aktivovat dynamický pomìr kontrastu

I Nastavení obrazu

1. Stisknutím MENU (Nabídka) zobrazte NABÍDKA

2. Stisknutím - nebo + vyberte (Nastavení obrazu), (Světelnost) a vstupte stisknutím MENU.

3. Stisknutím - nebo + vyberte podnabídku a vstupte stisknutím MENU.

4. Stisknutím - nebo + upravte.

5. Stisknutím AUTO ukončete.

Hodiny 0-100

Zaostøení 0-100

Ostrost 0-100 Slouží k nastavení Ostrost obrazu.

Vodorovná poloha 0-100 Slouží k nastavení vodorovné polohy OSD.

Svislá poloha 0-100 Slouží k nastavení svislé polohy obrazu.

Slouží k nastavení hodin synchronizace obrazu pro omezení svislého šumu.

Slouží k nastavení fáze synchronizace obrazu pro omezení vodorovného šumu.

Teplota barev

1. Stisknutím MENU (Nabídka) zobrazte NABÍDKA

2. Stisknutím - nebo + vyberte (Teplota barev), (Světelnost) a vstupte stisknutím MENU.

3. Stisknutím - nebo + vyberte podnabídku a vstupte stisknutím MENU.

4. Stisknutím - nebo + upravte.

5. Stisknutím AUTO ukončete.

Teplá

Normální

Studená

Color Temp.

sRGB

Uživatel

DCB Mode

DCB Demo zap. nebo vyp. Deaktivovat nebo aktivovat režim Ukázka

Plné vylepšení zap. nebo vyp. Pøirozená

pokožka Zelené pole zap. nebo vyp. Azur zap. nebo vyp. Deaktivovat nebo aktivovat režim Azur

Automatická detekce

Slouží k naètení teploty teplé barvy z pamìti EEPROM.

Slouží k naètení teploty studené barvy z pamìti EEPROM.

Slouží k naètení teploty studené barvy z

pamìti EEPROM. èervené Intenzita èervené z digitálního registru. zelené Intenzita zelené z digitálního registru. modré Intenzita modré z digitálního registru.

Deaktivovat nebo aktivovat režim Plné

vylepšení zap. nebo vyp.

zap. nebo vyp.

Deaktivovat nebo aktivovat režim

Pøirozená pokožka

Deaktivovat nebo aktivovat režim Zelené

pole

Deaktivovat nebo aktivovat režim

Automatická detekce

Zesílení obrazu

1. Stisknutím MENU (Nabídka) zobrazte NABÍDKA.

2. Stisknutím - nebo + vyberte (Zesílení obrazu), (Světelnost) a vstupte stisknutím MENU.

3. Stisknutím - nebo + vyberte podnabídku a vstupte stisknutím MENU.

4. Stisknutím - nebo + upravte.

5. Stisknutím AUTO ukončete.

Velikost rámu 14-100 Upravit velikost rámu Jas 0-100 Upravit jas rámu Kontast 0-100 Upravit kontrast rámu Vodorovná poloha 0-100 Upravit horizontální polohu rámu Svislá poloha 0-100 Upravit vertikální polohu rámu

Jasný rám zap. nebo vyp. Deaktivovat nebo aktivovat Jasný rám

Nastavení OSD

1. Stisknutím MENU (Nabídka) zobrazte NABÍDKA

2. Stisknutím - nebo + vyberte (Nastavení OSD), (Světelnost) a vstupte stisknutím MENU.

3. Stisknutím - nebo + vyberte podnabídku a vstupte stisknutím MENU.

4. Stisknutím - nebo + upravte.

5. Stisknutím AUTO ukončete.

Vodorovná poloha 0-100 Slouží k nastavení vodorovné polohy OSD. Svislá poloha 0-100 Slouží k nastavení svislé polohy OSD.

Nabídky obrazovky 5-120

Průhlednost 0-100 Slouží k nastavení průhlednosti nabídky OSD. Jazyk

Připomenutí přestávky

zap. nebo vyp.

Slouží k nastavení doby zobrazení nabídky OSD na obrazovce.

Vyberte jazyk OSD

Připomene přestávku, pokud uživatel pracuje souvisle

déle než 1 hodinu.

Extra

1. Stisknutím MENU (Nabídka) zobrazte NABÍDKA

2. Stisknutím - nebo + vyberte (Extra), (Světelnost) a vstupte stisknutím MENU.

3. Stisknutím - nebo + vyberte podnabídku a vstupte stisknutím MENU.

4. Stisknutím - nebo + upravte.

5. Stisknutím AUTO ukončete.

Výbìr vstupu

Automatická konfigurace

Časovač vyp 0 – 24 hodin Vyberte načasování vypnutí monitoru.

Poměr stran

obrazu

DDC-CI ano nebo ne Zapnout/vypnout pod poru DDC/CI

Resetovat ano nebo ne Resetovat výchozí nastavení nabídky

Informace

Auto / D-SUB / DVI

ano nebo ne Automaticky upravit obraz podle výchozího nastavení

Širokoúhlý nebo 4:3 Vyberte širokoúhlý nebo 4:3 formát obrazu

Vybrat zdroj analogového signálu jako vstup

Zobrazit informace o zdroji hlavního obrazu a dílèího obrazu

Konec

1. Stisknutím MENU

2. Stisknutím - nebo + vyberte (Konec), (Světelnost) a vstupte stisknutím MENU.

3. Stisknutím AUTO ukončete.

(Nabídka) zobrazte NABÍDKA.

Konec Ukončí nabídku OSD.

LED Indicátor

Stav Barva indikátoru

Režim plného provozu Zelená

Režim aktivní-vypnuto oranžovou

Ovladač

Ovladač Monitoru

Windows 2000

1. Spustte Windows® 2000

2. Klepnete na tlacítko 'Start', ukažte myší na 'Nastavení' a potom klepnete na 'Ovládací panely'.

3. Poklepejte na ikonu 'Obrazovka' .

4. Vyberte kartu 'Nastavení' a klepnete na 'Upresnit...'.

5. Zvolte 'Monitor' - Jestliže je tlacítko 'Vlastnosti' neaktivní, znamená to, že je monitor správne nakonfigurován. Ukoncete instalaci.- Jestliže je tlacítko 'Vlastnosti' aktivní, klepnete na nej a postupujte podle dalších kroku.

6. Klepnete na 'Ovladac', potom na 'Aktualizovat ovladac...' a potom na tlacítko 'Další'.

7. Vyberte 'Zobr azit sezna m známých ovla dacu pro t oto zaríz ení, abych mo hl vybrat k onkrétní ov ladac', klepn ete na 'Další' a potom na 'Z diskety...'.

8. Klepnete na tlacítko 'Procházet...' a zvolte príslušnou jednotku F: (jednotku CD-ROM).

9. Klepnete na tlacítko 'Otevrít' a potom na tlacítko 'OK'.

10. Vyberte model svého monitoru, klepnete na tlacítko 'Další' a potom znovu na tlacítko 'Další'.

11. Klepnete na tlacítko 'Dokoncit' a potom na tlacítko 'Zavrít'. Jestliže se objeví okno 'Digitální podpis nebyl nalezen', klepnete na tlacítko 'Ano'.

Windows ME

1. Spustte Windows® Me

2. Klepnete na tlacítko 'Start', ukažte myší na 'Nastavení' a potom klepnete na 'Ovládací panely'.

3. Poklepejte na ikonu 'Obrazovka' .

4. Vyberte kartu 'Nastavení' a klepnete na 'Upre sn it... '.

5. Klepnete na tlacítko 'Monitor' a potom na tlacítko ' Zmenit...'.

6. Vyberte 'Urcit umístení ovladace(Upresnit)' a klepnete na tlacítko 'Další'.

7. Zvolte 'Zobrazit seznam všech ovladacu v daném umístení', abyste mohli vybrat požadovaný ovladac, potom klepnete na 'Další' a potom na 'Z diskety...'.

8. Klepnete na tlacítk o 'Prochá zet...' a z volte príslu šnou jedno tku F: (jednot ku CD-ROM ). Potom k lepnete na t lacítko 'OK'.

9. Klepnete na tlacítko 'O K', vyberte m odel sv ého moni toru a klepnete n a tlacít ko 'Dalš í'. P otom kl epnete na t lacítk o 'Další'.

10. Klepnete na tlacítko 'Dokoncit' a potom na tlacítko 'Zavrít'.

Windows XP

1. Spusťte Windows® XP.

2. Klepněte na tlačítko 'Start' a potom klepněte na 'Ovládací panely'.

3. Zvolte a klepněte na kategorii 'Vzhled a témata'.

4. Klepněte na položce 'Displej'.

5. Zvolte kartu "Nastavení' a potom klepněte na tlačítko 'Upřesnit'.

6. Zvolte kartu 'Monitor'

- Pokud je tlačítko 'Vlastnosti' neaktivní, znamená to, že monitor je správně konfigurován. Zastavte prosím instalaci.

- Pokud je tlačítko 'Vlastnosti' aktivní, klepněte na tlačítko 'Vlastnosti'. Postupujte dle níže uvedených kroků.

7. Klepněte na kartě 'Ovladač' a potom klepněte na tlačítku 'Aktualizovat ovladač...'.

8. Zvolte radiové tlačítko 'Instalovat ze seznamu nebo ze zadaného umístění [upřesnit]' a potom klepněte na tlačítko

'Další'.

9. Zvolte radiové tlačítko 'Nehledat. Vyberu instalovaný ovladač sám'. Potom klepněte na tlačítko 'Další'.

10. Klepnete na tlacítko 'Z diskety...' a dále na tlacítko 'Prohledat...'. Poté zvolte príslušnou jednotku F: (jednotka CD-ROM).

11. Klepnete na tlacítko 'Otevrít' a dále na tlacítko 'OK'.

12. Zvolte váš model monitoru a klepnete na tlacítko 'Další'.

- Jestliže se objeví hlášení 'neprošlo testováním na logo Windows® pro overení kompatibility se systémem Windows® XP', klepnete na tlacítko 'Presto pokracovat'.

13. Klepnete na tlacítko 'Dokoncit' a poté na tlacítko 'Zavrít'.

14. Klepnete na tlacítko 'OK' a ješte jednou na tlacítko 'OK' a dialogové okno 'Zobrazit.. 33

Windows Vista

1. Klepněte na "Start" a "Ovládací panely". Potom poklepejte na "Vzhled a přizpůsobení".

2. Klepněte na "Přizpůsobení" a potom na "Nastavení displeje".

3. Klepněte na "Pokročilá nastavení..."

4. Klepněte na "Vlastnosti" na kartě "Monitor". Pokud je tlačítko "Vlastnosti" neaktivní, znamená to, že konfigurace

vašeho monitoru je dokončena. Monitor lze používat tak, jak je nastaven. Pokud se objeví zpráva "Windows potřebuje..." jako na obrázku níže, klepněte na "Pokračovat".

5. Klepněte na "Aktualizovat ovladač..." na kartě "Ovladač".

6. Zaškrtněte políčko "Procházet můj počítač a najít software pro ovladač" a klepněte na "Chci vybrat ze seznamu

ovladačů zařízení v mém počítači".

7. Klepněte na tlačítko 'Z diskety...', potom na tlačítko 'Procházet...' a potom zvolte vhodný disk F:\Driver (jednotka

CD-ROM).

8. Zvolte váš model monitoru a klepněte na tlačítko 'Další'.

9. klepněte na "Zavřít" › "Zavřít" › "OK" › "OK" na následujících postupně zobrazených obrazovkách.

Operační systém Windows 7

1. Spusťte operační systém Windows® 7.

2. Klepněte na tlačítko „Start“ a potom klepněte na „Control Panel“ (Ovládací panely).

3. Klepněte na ikonu „Display“ (Zobrazení).

4. Klepněte na tlačítko „Change display settings“ (Změnit nastavení zobrazení).

5. Klepněte na tlačítko „Advanced Settings“ (Upřesnit nastavení).

Klepněte na kartu „Monitor“ a potom klepněte na tlačítko „Properties“ (Vlastnosti).

7. Klepněte na kartu „Driver“ (Ovladač).

8. Otevřete okno „Update Driver Software-Generic PnP Monitor“ (Aktualizovat softwarový generický PNP ovladač

monitoru) klepnutím na „Update Driver... “ (Aktualizovat ovladač...) a potom klepněte na tlačítko „Browse my computer for driver software“ (Vyhledat software ovladače v počítači).

9. Vyberte možnost „Let me pick from a list of device drivers on my computer“ (Vybrat ze seznamu ovladačů

zařízení v počítači).

10. Klepněte na tlačítko „Have Disk“ (Z disku). Klepněte na tlačítko „Browse“ (Procházet) a přejděte na

následující adresář:

X:\Driver\název modulu (kde X označuje písmeno jednotky CD-ROM).

11. Vyberte soubor „xxx.inf“ a klepněte na tlačítko „Open“ (Otevřít). Klepněte na tlačítko „OK“.

12. Vyberte model monitoru a klepněte na tlačítko „Next“ (Další). Soubory b udou zkopír ovány z disku CD na pev ný

disk.

13. Zavřete všechna otevřená okna a vyjměte disk CD.

14. Restartujte systém. Systém automaticky vybere maximální obnovovací frekvenci a odpovídající profily korekce

barev.

Windows 8

1. Spusťte operační systém Windows® 8

2. Klepněte pravým tlačítkem a klepněte na Všechny aplikace v pravém dolním rohu obrazovky.

3. Klepněte na tlačítko „Ovládací panely“.

4. Nastavte položku „Zobrazit podle“ na „Velké ikony“ nebo „Malé ikony“.

5. Klepněte na ikonu „Zobrazení“.

6. Klepněte na tlačítko „Změnit nastavení zobrazení“.

7. Klepněte na tlačítko „Upřesnit nastavení“.

8. Klepněte na kartu „Monitor“ a potom klepněte na tlačítko „Vlastnosti“.

9. Klepněte na kartu „Ovladač“.

10. Otevřete okno „Aktualizovat softwarový generický PNP ovladač monitoru“ klepnutím na tlačítko

„Aktualizovat ovladač...“ a potom klepněte na tlačítko „Vyhledat software ovladače v počítači“.

11. Vyberte možnost „Vybrat ze seznamu ovladačů zařízení v počítači“.

12. Klepněte na tlačítko „Z disku“. Klepněte na tlačítko „Procházet“ a přejděte na následující adresář:

X:\Driver\název modulu (kde X označuje písmeno jednotky CD-ROM).

13. Vyberte soubor „xxx.inf“ a klepněte na tlačítko „Otevřít“. Klepněte na tlačítko „OK“.

14. Vyberte model vašeho monitoru a klepněte na tlačítko „Další“. Soubory budou zkopírovány z CD na pevný

disk.

15. Zavřete všechna otevřená okna a vyjměte disk CD.

16. Restartujte systém. Systém au tomat ic ky v y bere maximální obnovovací fre kv enc i a o dpov ídající profily kor ek c e

barev.

i-Menu

Vítejte v pokynech pro použ ívá ní sof twar u „i-Menu“ společnosti AOC. Software i-Menu usnadňuje úpravy nastavení zobrazení monitoru prostřednictvím nabídek na obrazovce místo tlačítka OSD na monitoru. Software nainstalujete klepnutím zde. Při instalaci postupujte podle pokynů v instalační příručce.

e-Saver

Vítá vás software AOC e-Saver pro správu napájení monitoru! Software AOC e-Saver nabízí inteligentní vypínání

monitorů, umožňuje načasovat vypnutí monitoru v libovolném stavu PC (zapnuto, vypnuto, spánek, spořič obrazovky); monitor se vypne ve vámi nastavený čas (viz následující příklady). Instalaci softwaru e-Saver spustíte klepnutím „driver/e-Saver/setup.exe", dokončete ji podle pokynů průvodce.

Ve všech čtyřech stavech PC si můžete z rozbalovacího seznamu vybrat požadovaný čas (v minutách), po jehož uplynutí se má monitor automaticky vypnout. Ve výše uvedeném příkladu se monitor:

1) nikdy nevypne, pokud je zapnuto PC.

2) automaticky vypne 5 minut po vypnutí PC.

3) automaticky vypne 10 minut po uvedení PC do režimu spánku/připravenosti.

4) automaticky vypne 20 minut po zobrazení spořiče obrazovky.

Klepnutím na „RESET“ můžete obnovit výchozí nastavení programu e-Saver, viz níže.

Screen+

Vítejte v pokynech pro používání softwaru, “Screen+” společnosti AOC. Software Screen+ je nástroj pro rozdělení obrazovky pracovní plochy, který rozděluje pracovní plochu na různá podokna a v každém podokně je zobrazeno jiné okno. Chcete-li přejít na některé okno, stačí jej přetáhnout do odpovídajícího podokna. Podporuje zobrazení na více monitorech pro usnadnění práce. Při instalaci postupujte podle instalačního softwaru.

Řešení Problémů

Zkontrolujte, zda je vypínač zapnutý a zda je napájecí kabel řádně připojen k

Je napájecí kabel řádně připojen?

monitory AOC jsou k dispozici na adrese: zde)

Nastavte ovládací prvky jasu a kontrastu.

na zadní straně.

Přesuňte od monitoru do větší vzdálenosti elektrické spotřebiče, které mohou

Síťový vypínač počítače musí být v poloze "zapnuto" (ON). Grafická karta (video adaptér) počítače musí být zcela a správně usazená do

stiskněte na klávesnici klávesu CAPS LOCK a

sledujte diodu LED CAPS LO CK. Tento indikátor se musí po stisknutí klávesy CAPS LOCK rozsvítit nebo zhasnout.

Obraz na obrazovce nemá správně vystředěn.

V obrazu jsou barevné jako bílá)

Problém a Otázka

Indikátor napájení nesvítí

Žádný obraz na obrazovces

Možná řešení

elektrické zásuvce a k monitoru.

Zkontrolujte připojení napájecího kabelu a zdroj.

Je kabel správně připojen? (Připojeno pomocí kabelu D-sub) Zkontrolujte připojení kabelu DB-15. (Připojeno pomocí kabelu DVI) Zkontrolujte připojení kabelu DVI. * Vstup DVI není u některých modelů k dispozici. (Připojeno pomocí kabelu DVI) Zkontrolujte připojení kabelu DVI. * Vstup DVI není u některých modelů k dispozici.

Pokud je zapnuto napájení, restartujte počítač, aby se zobrazila výchozí (přihlašovací) obrazovka. Pokud se zobrazí výchozí obrazovka (přihlašovací), spusťte počítač v použitelném režimu (bezpečný režim pro systém Windows ME/XP/2000) a potom změňte frekvenci grafické karty.

(Viz Nastavení optimálního rozlišení) Pokud se výchozí obrazovka (přihlašovací) nezobrazí, kontaktujte servisní středisko nebo prodejce.

Je na obrazovce zobrazena zpráva "Nepodporovaný vstup"?

Tato zpráva se může zobrazit, když signál z grafické karty přesáhne maximální rozlišení a frekvenci, které dokáže monitor správně zpracovat. Nastavte maximální rozlišení a frekvenci, které dokáže monitor správně

zpracovat.

Zkontrolujte, zda jsou nainstalované ovladače monitoru (ovladače pro

Obraz je rozmazaný a obsahuje vícenásobné zobrazení

Obraz bliká, skáče nebo je v

obraze patrné vlnivé vzorování

Monitor zatuhl v “aktivním pohotovostním režimu"

Chybí některá ze základních

barev (ČERVENÁ, ZELENÁ

nebo MODRÁ).

správnou velikost nebo není

poruchy (bílá barva nevypadá

Horizontální nebo vertikální rušení na obrazovce.

Stisknutím bude provedeno automatické nastavení.

Zkontrolujte, zda nepoužíváte prodlužovací kabel nebo přepínač. Doporučujeme připojit monitor přímo k výstupnímu konektoru grafické karty

způsobovat rušení. Používejte maximální obnovovací frekvenci, kterou monitor umožňuje s

použitým rozlišením.

příslušného slotu na počítači. Zkontrolujte, zda je video kabel monitoru správně připojen k počítači. Prohlédněte video kabel monit oru a zkontrolu jte, zda ne ní ohnutý ž ádný kolík. Prověřte, zda počítač pracuje -

Prohlédněte video kabel monitoru a zkontrolujte, zda není poškozen žádný

kolík.

Zkontrolujte, zda je video kabel monitoru správně připojen k počítači.

Upravte vodorovnou a svislou polohu nebo stiskněte klávesovou zkratku

(AUTO).

Nastavte barvu RGB nebo zvolte požadovanou barevnou teplotu.

Uživatelé systému Windows 95/98/2000/ME/XP: vypněte počítač. Nastavte položku FREKVENCE a ZAOSTŘENÍ.

Stisknutím bude provedeno automatické nastavení.

Techencké údaje

Πίνακας

Αριθμός Μοντέλου

M2470SWD / M2470SWDA

Σύστημα οδήγησης

TFT Color LCD

Μέγεθος προβαλλόμενης εικόνας

59,8 cm διαγώνια

Τόνος εικονοστοιχείου

0, 2715 mm(Οριζ.) x 0, 2715 mm(Καθ.)

Βίντεο

R, G, B Αναλογική διασύνδεση, DVI

Ανεξάρτητος Συγχρ.

H/V TTL

Χρώματα οθόνης

16,7 εκ. χρώματα

Συχνότητα κουκκίδας

165 MHz

Ανάλυση

Εύρος οριζόντιας σάρωσης

30 kHz - 83 kHz

Μέγεθος οριζόντιας σάρωσης(Μέγιστο)

521,28 mm

Εύρος κάθετης σάρωσης

50 Hz - 76 Hz

Μέγεθος κάθετης σάρωσης(Μέγιστο)

293,22 mm

Βέλτιστη προκαθορισμένη ανάλυση

1920 x 1080 (60 Hz)

Τοπο θέτηση και άμεση λειτουργία

(

Υποδοχή εισόδου

D-Sub 15-ακίδων DVI-D

Σήμα εισόδου βίντεο

Αναλογικό: 0,7Vp-p(κανονικό), 75 OHM, TMDS

Πηγή τροφοδοσίας

100-240V~, 50/60Hz

Ενεργειακ

Ενεργή 26W (M2470SWD)

Ενεργή 27W (M2470SWDA)

Αναμονή < 0,5 W

Časovač vyp.

0~24 hodin

Φυσικά Χαρακτηριστικ ά

Τύπος υποδοχής Τύπος υποδοχής (M2470SWDA)

15-ακίδων Mini D-Sub, DVI-D, Audio in

Τύπος καλωδίου σήματος

Προσθαφαιρούμενο

Περιβαλλοντικ ά

Θερμοκρασία

Σε λειτουργία

από 0° έως 40 °

Εκτός λειτουργίας

από -25° έως 55°

Υγρ ασ

Σε λειτουργία

10% έως 85% (μη-συμπυκνωμένη)

Εκτός λειτουργίας

5% έως 93% (μη-συμπυκνωμένη)

Υψ

Σε λειτουργία

0~ 5000 μέτρα

Εκτός λειτουργίας

0~ 12192 μέτρα

Obecné techencké údaje

LCD

Plug & Play)

ή κατανάλωση

eproduktory(M2470SWDA) 2W x 2

(M2470SWD) 15-ακίδων Mini D-Sub, DVI-D

VESA DDC2B/CI

ία

όμετρο

Přednastavené zobrazovací režimy

PODSTAVEC ROZLIŠENÍ

640×480 @60Hz

VGA

MAC MODE VGA 640 × 480@67Hz 35 66.667

IBM-MODE DOS 720×400@70Hz 31.469 70.087

SVGA

MAC MODE SVGA 832×624@75Hz 49.725 74.5

640×480 @72Hz

640×480 @75Hz

800×600 @56Hz

800×600 @60Hz

800×600 @72Hz

800×600 @75Hz

1024×768 @60Hz

Horizontální

frekvence (kHz)

31.469

37.861

37.5

35.156

37.879

48.077

46.875

48.363

frekvence (kHz)

59.94

72.809

56.25

60.317

72.188

60.004

Vertikální

XGA

SXGA

WXGA

WXGA+

WSXGA+

FHD

1024×768 @70Hz

1024×768 @75Hz

1280×1024@60Hz 63.981 60.02

1280×1024@75Hz 79.976 75.025

1280×720@60Hz 45 60

56.476

60.023

70.069

75.029

1280×960@60Hz 60 60

1440×900 @60Hz

1680×1050 @60Hz

1920 × 1080@60Hz

55.935

65.29

67.5

59.887

59.954

Přiřazení hrotů

Číslo kolíku

15kolíková strana sign ál ní ho kabelu

Video-červená

Video-zelená

Video-modrá

N.C.

Detekce kabelu

GND-R (č.)

GND-G (z.)

GND-B (m.)

+5V

Uzemnění

N.C.

DDC-Sériová data

H-synch.

V-synch.

DDC-Sériové hodiny

Č. kolíku

Název signálu

Č. kolíku

Název signálu

Č. kolíku

Název signálu

TMDS data 2-

TMDS data 1-

TMDS data 0-

TMDS data 2+

TMDS data 1+

TMDS data 0+

TMDS data 2/4 stínění

TMDS data 1/3 stínění

TMDS data 0/5 stínění

TMDS data 4- / N.C.

TMDS data 3- / N.C.

TMDS data 5- / N.C.

Takt DDC

Napájení +5 V

TMDS stínění taktu

N.C.

Detekce připojení za

Takt- TMDS

5 TMDS data 4+ / N.C. 13 TMDS data 3+ / N.C. 21 TMDS data 5+ / N.C.

7 Data DDC 15 Uzemnění（+5 V） 23 Takt+ TMDS

Plug and Play

Režim Plug & Play DDC2B

Tento monitor disponuje možnostmi VESA DDC2B v souladu s normou VESA DDC. To umožňuje monitoru, aby informoval systém o své identitě, v závislosti na úrovni použité DDC a komunikoval i s dalšími informacemi týkajícími

se svých zobrazovacích schopností.

DDC2B představuje obousměrný datový kanál, založený na protokolu I2C. Zařízení si může vyžádat informace EDID přes kanál DDC2B.

Směrnice

Upozomění FCC

Prohlášení FCC o rádiovém rušení frekvencí Třídy B VAROVÁNÍ: (PRO MODELY CERTIFIKOVANÉ FCC)

POZNÁMKA:Toto zařízení bylo otestováno a splňuje limity pro digitální zařízení třídy B v souladu s částí 15 předpisů FCC. Omezení jsou navržena tak, aby zajišťovala přiměřenou ochranu proti nežádoucímu rušení při instalaci v domácnosti. Toto zařízení generuje, používá a může vyzařovat energii rádiových frekvencí a pokud není nainstalováno a používáno v souladu s návodem k obsluze, může způsobovat rušivou interferenci rádiových komunikací. Nicméně neexistuje žádná záruka, že k rušení v konkrétní instalaci nedojde. Pokud k rušení rozhlasového či televizního příjmu, jehož vznik lze jednoznačně určit vypínáním a zapínáním přístroje, skutečně dojde, doporučujeme uživateli, aby se pokusil rušení omezit některým z následujících opatření:

Změňte polohu nebo orientaci příjmové antény. Zvětšete vzdálenost mezi daným zařízením a přijímačem. Připojte dané zařízení do zásuvky na jiném obvodu, než do kterého je zapojen přijímač. Poraďte se s prodejcem nebo odborným radiotechnikem.

UPOZORNĚNÍ:

Změny nebo úpravy, které nejsou výslovně schváleny stranou zodpovědnou za soulad, mohou zneplatnit právo uživatele na obsluhu tohoto zařízení. Aby byly dodrženy limity vyzařování, musejí být používány stíněné kabely rozhraní a napájecí kabel (pokud jsou součástí zapojení). Výrobce není zodpovědný za jakékoli rušení radiopřijímače nebo televizoru, které je způsobeno neautorizovanou úpravou tohoto zařízení. Tato odpovědnost je výhradně na uživateli, který musí toto rušení odstranit.Tato odpovědnost je výhradně na uživateli, který musí toto rušení odstranit.

Prohlášení WEEE

Likvidace použitých elektrických a elektronických výrobků pro domácnosti v zemích EU.

Tento symbol na výrobku nebo na jeho balení označuje, že je zakázáno výrobek likvidovat společně s komunálním

odpadem. Použitý elektrický nebo elektronický výrobek jste povinni odevzdat na vyhrazeném sběrném místě k další recyklaci. Oddělený sběr a recyklace použitých elektrických a elektronických výrobků pomáhá zachovávat přírodní zdroje a zajišťuje, že bude recyklace provedena takovým způsobem, který nepoškozuje lidské zdraví a životní prostředí. Další informace o nejbližším sběrném místě, na kterém můžete odevzdat použitý elektrický nebo elektronický výrobek, vám poskytne orgán místní samosprávy, nejbližší sběrná služba nebo prodejce, u kterého jste

výrobek zakoupili.

Prohlášení WEEE pro Indii

Tento symbol na výrobku nebo na jeho balení označuje, že je zakázáno výrobek likvidovat společně s komunálním odpadem. Použitý elektrický nebo elektronický výrobek jste povinni odevzdat na vyhrazeném sběrném místě k další recyklaci. Oddělený sběr a recyklace použitých elektrických a elektronických výrobků pomáhá zachovávat přírodní zdroje a zajišťuje, že bude recyklace provedena takovým způsobem, který nepoškozuje lidské zdraví a životní prostředí. Další informace o nejbližším sběrném místě, na kterém můžete odevzdat použitý elektrický nebo elektronický

výrobek v Indii, najdete na následujícím webovém odkazu.

www.aocindia.com/ewaste.php

EPA Energy Star

ENERGY STAR® je registrovaná známka v USA. V roli partnera ENERGY STAR® společnost AOC International (Europe) BV stanovila, ţe tento výrobek splňuje směrnice energetické účinnosti ENERGY STAR®

Deklarace EPEAT

Systém EPEAT umožňuje spotřebitelů z veřejného a soukromého sektoru hodnotit, porovnávat a vybírat stolní počítače, notebooky a monitory podle jejich ekologických vlastností. EPEAT rovněž nabízí jasnou a konzistentní sadu výkonových kritérií pro design výrobků a umožňuje výrobcům informovat trh o svých snahách o snížení ekologické zátěže jejich výrobků.

Společnost AOC je přesvědčena o nutnosti ochrany životního prostředí. Jejím hlavním zájmem je ochrana přírodních zdrojů a také ochrana krajiny. Z tohoto důvodu společnost AOC představuje program recyklace obalových materiálů monitorů AOC. Tento program vám pomůže řádně zlikvidovat krabici od monitoru a výplňové materiály. Není-li k dispozici místní recyklační středisko, společnost AOC za vás zrecykluje obalové materiály včetně krabice a výplňové pěny. Toto řešení pro monitory AOC je určeno pouze pro recyklaci obalových materiálů monitorů AOC. Další informace viz následující webové adrese:

Pouze pro Severní a Jižní Ameriku s výjimkou Brazílie:

http://us.aoc.com/about/environmental_impact

Pro Německo:

http://www.aoc-europe.com/en/service/tco.php

Pro Brazílii:

http://www.aoc.com.br/2007/php/index.php?req=pagina&pgn_id=134

TCO DOCUMENT

Služba

Znění záruky pro Evropu

OMEZENÁ TŘÍLETÁ ZÁRUKA*

Barevné monitory AOC prodávané v Evropě Společnost AOC International (Europe) BV poskytuje záruku, že tento produkt bude bez vady na materiálu nebo provedení po dobu tří (3) let ode dne prvotního zakoupení. Během této doby společnost AOC International (Eur ope) BV podle vlastního uvážení závadný produkt opraví za použití nových nebo repasovaných dílů nebo jej vymění za nový nebo repasovaný produkt bezplatně vyjma případů* uvedených níže. Vyměněné závadné produkty přecházejí do vlastnictví společnosti AOC International (Europe) BV.

Pokud je zřejmé, že produkt je závadný, obraťte se na nejbližšího prodejce nebo postupujte podle pokynů uvedených na záruční kartě, která je přiložena k produktu. Náklady na doručení a vrácení po dobu záruky jsou předplacené společností AOC. Nezapomeňte přiložit k výrobku doklad o nákupu s uvedeným datem a doručte certifikovanému nebo autorizovanému servisnímu středisku AOC za následujících podmínek:

• Ujistěte se, že LCD monitor je zabalen v kartónové krabici správné (AOC preferuje původní krabici se chrání monitor dost dobře při přepravě) .

• Na adresním štítku uveďte číslo RMA

• Na krabici uveďte číslo RMA

Společnost AOC International (Europe) B.V. uhradí náklady na zpětné odeslání v rámci jedné ze zemí uvedených v tomto znění záruky. Společnost AOC International (Europe) BV nenese odpovědnost za žádné náklady související s přepravou produktu přes mezinárodní hranice. Patří sem také mezinárodní hranice s EU. Pokud je LCD monitor

není k dispozici pro kolekci přijirchář zúčastní , bude vám účtován poplatek za sběr .

* Tato omezená záruka se nevztahuje na žádné ztráty nebo škody způsobené

• Poškození během doručování z důvodu nevhodného zabalení

• Nesprávná instalace nebo údržba v rozporu s pokyny v uživatelské příručce společnosti AOC

• nevhodnou manipulací

• nedbalostí

• z jakékoli příčiny mimo běžné komerční nebo průmyslové použití

• Úpravy o nepovoleného zdroje

• opravou, úpravou nebo instalací doplňků nebo dílů jinou osobou, než odborným pracovníkem

autorizovaného servisního střediska AOC

• Nesprávné prostředí , jako je vlhkost, poškození vodou a prášky

• Poškozené násilím , zemětřesení a teroristické útoky

• nadměrným nebo nevhodným vytápěním nebo klimatizováním nebo výpadky, přepětím nebo jinými

výkyvy elektrického napájení

Tato omezená záruka se nevztahuje na žádný firmware nebo hardware výrobku, který jste vy nebo jiná strana upravili nebo změnili; za takové úpravy nebo změny nesete plnou odpovědnost.

Všechny LCD monitory AOC jsou vyráběny podle ISO 9241-307 třídy 1 normy pixel politiky .

provedení opravy, certifikované nebo autorizované servisní středisko AOC vám poskytne odhad nákladů na opravu.

VŠECHNY VÝSLOVNÉ A PŘEDPOKLÁDANÉ ZÁRUKY NA TENTO PRODUKT (VČETNĚ ZÁRUK PRODEJNOSTI A VHODNOSTI PRO KONKRÉTNÍ ÚČEL) JSOU ČASOVĚ OMEZENÉ NA DOBU TŘÍ (3) LET NA

DÍLY A PRÁCI ODE DNE PRVOTNÍHO ZAKOUPENÍ. PO UPLYNUTÍ TÉTO DOBY NEPLATÍ ŽÁDNÉ ZÁRUKY

(VÝSLOVNÉ ANI PŘEDPOKLÁDANÉ). ZÁVAZKY SPOLEČNOSTI AOC INTERNATIONAL (EUROPE) BV A VAŠE OPRAVNÉ PROSTŘEDKY UVEDENÉ V TOMTO ZNĚNÍ ZÁRUKY JSOU JEDINÉ A VÝHRADNÍ. FINANČNÍ ZÁVAZEK SPOLEČNOSTI AOC INTERNATIONAL (EUROPE) BV, AŤ UŽ SE ZAKLÁDÁ NA SMLOUVĚ, NEDOVOLENÉM ČINU, ZÁRUCE, PŘÍSNÉ ODPOVĚDNOSTI NEBO JINÉ TEORII, NEMŮŽE PŘESÁHNOUT CENU KONKRÉTNÍ JEDNOTKY, JEJÍŽ ZÁVADA POŠKOZENÍ JE DŮVODEM REKLAMACE. SPOLEČNOST AOC INTERNATIONAL (EUROPE) BV V ŽÁDNÉM PŘÍPADĚ NENESE ODPOVĚDNOST ZA JAKÉKOLI ZTRÁTY ZISKU, ZTRÁTY POUŽÍVÁNÍ NEBO PROSTOR NEBO VYBAVENÍ NEBO ZA JAKÉKOLI NEPŘÍMÉ, NÁHODNÉ NEBO NÁSLEDNÉ POŠKOZENÍ. NĚKTERÉ STÁTY NEPOVOLUJÍ VÝJIMKY ČI OMEZENÍ NÁHODNÝCH NEBO NÁSLEDNÝCH POŠKOZENÍ,TAKŽE VÝŠE UVEDENÉ OMEZENÍ SE NA VÁS NEMUSÍ VZTAHOVAT. AČKOLI VÁM TATO OMEZENÁ ZÁRUKA POSKYTUJE SPECIFICKÁ ZÁKONNÁ PRÁVA, MŮŽETE MÍT DALŠÍ PRÁVA, KTERÁ SE V

JEDNOTLIVÝCH ZEMÍCH LIŠÍ. TATO OMEZENÁ ZÁRUKA JE PLATNÁ POUZE PRO PRODUKTY ZAKOUPENÉ V ČLENSKÝCH ZEMÍCH EVROPSKÉ UNIE.

Informace obsažené v tomto dokumentu podléhají změnám bez předchozího upozornění. For more information, please visit:

http://www.aoc-europe.com

Služba

Prohlášení o záruce pro Střední Východ a Afriku (MEA)

Společenství nezávislých států (CIS)

LIMITED jeden až tři roky ZÁRUKA*

Na monitory AOC LCD prodávané na Středním Východě a v Africe (MEA) a ve Společenství nezávislých států (CIS) poskytuje společnost AOC International (Europe) B.V. záruku, že tento výrobek bude bez závad na materiálu nebo provedení po dobu jednoho (1) až tří (3) let ode dne výroby v závislosti na zemi, ve které byl výrobek zakoupen. Během této doby společnost AOC International (Europe) B.V. nabízí záruční podporu pro případ vrácení autorizovanému servisnímu středisku nebo prodejci AOC a podle vlastního uvážení závadný výrobek opraví za použití nových nebo repasovaných dílů nebo jej vymění za nový nebo repasovaný výrobek bezplatně vyjma případů* uvedených níže. Podle standardních pravidel bude záruční doba vypočtena z data výroby určeného podle výrobního ID čísla výrobku, ale celková záruční doba bude patnáct (15) až třicet devět (39) měsíců od MFD (data výroby) v závislosti na zemi, ve které by výrobek zakoupen. Za výjimečné budou považovány případy, kdy podle výrobního ID čísla výrobku je výrobek po záruce a podobně; v takových případech bude nutné předložit původní

fakturu/doklad o zakoupení.

Pokud je zřejmé, že výrobek je závadný, obraťte se na nejbližšího autorizovaného prodejce AOC nebo postupujte podle záručních pokynů uvedených v informacích o servisu a podpoře na webových stránkách společnosti AOC:

gypt: http://aocmonitorap.com/egypt_eng

• E

• CIS Centrální Asie:

• Střední Východ:

• Jižní Afrika:

• Saúdská Arábie:

Nezapomeňte přiložit k výrobku doklad o nákupu s uvedeným datem a doručte autorizovanému servisnímu středisku nebo prodejci AOC za následujících podmínek:

• LCD monitor musí být zabalen v odpovídající kartónové krabici (společnost AOC upřednostňuje původní kartónovou krabici, která dostatečně ochrání monitor během přepravy).

• Na adresním štítku uveďte číslo RMA

• Na krabici uveďte číslo RMA

* Tato omezená záruka se nevztahuje na žádné ztráty nebo škody způsobené

http://aocmonitorap.com/southafrica

http://aocmonitorap.com/ciscentral

http://aocmonitorap.com/middleeast

http://aocmonitorap.com/saudiarabia

oškození během doručování z důvodu nevhodného zabalení

• P

• Nesprávná instalace nebo údržba v rozporu s pokyny v uživatelské příručce společnosti AOC

• nevhodnou manipulací

• nedbalostí

• z jakékoli příčiny mimo běžné komerční nebo průmyslové použití

• Úpravy o nepovoleného zdroje

• opravou, úpravou nebo instalací doplňků nebo dílů jinou osobou, než odborným pracovníkem

autorizovaného servisního střediska AOC

• Nesprávné prostředí , jako je vlhkost, poškození vodou a prášky

• Poškozené násilím , zemětřesení a teroristické útoky

• nadměrným nebo nevhodným vytápěním nebo klimatizováním nebo výpadky, přepětím nebo jinými

výkyvy elektrického napájení

Tato omezená záruka se nevztahuje na žádný firmware nebo hardware výrobku, který jste vy nebo jiná strana upravili nebo změnili; za takové úpravy nebo změny nesete plnou odpovědnost.

Všechny AOC LCD monitory jsou vyrábeny v souladu se standardy pro obrazové body ISO 9241-307 třídy 1.

Po vypršení záruky bude mít nadále přístup ke všem dostupným servisním možnostem, ale ponesete náklady na opravu, včetně náhradních dílů, práce, dopravy (případně) a platných daní. Než potvrdíte vaše rozhodnutí o provedení opravy, certifikované nebo autorizované servisní středisko nebo prodejce AOC vám poskytne odhad nákladů na opravu.

VŠECHNY VÝSLOVNÉ A PŘEDPOKLÁDANÉ ZÁRUKY NA TENTO VÝROBEK (VČETNĚ ZÁRUK PRODEJNOSTI A VHODNOSTI PRO KONKRÉTNÍ ÚČEL) JSOU ČASOVĚ OMEZENÉ NA DOBU JEDNOHO (1) AŽ TŘÍ (3) LET NA DÍLY A PRÁCI ODE DNE PRVOTNÍHO ZAKOUPENÍ. PO UPLYNUTÍ TÉTO DOBY NEPLATÍ ŽÁDNÉ ZÁRUKY (VÝSLOVNÉ ANI PŘEDPOKLÁDANÉ). ZÁVAZKY SPOLEČNOSTI AOC INTERNATIONAL (EUROPE) B.V. A VAŠE OPRAVNÉ PROSTŘEDKY UVEDENÉ V TOMTO ZNĚNÍ ZÁRUKY JSOU JEDINÉ A VÝHRADNÍ. FINANČNÍ ZÁVAZEK SPOLEČNOSTI AOC INTERNATIONAL (EUROPE) B.V., AŤ UŽ SE ZAKLÁDÁ NA SMLOUVĚ, NEDOVOLENÉM ČINU, ZÁRUCE, PŘÍSNÉ ODPOVĚDNOSTI NEBO JINÉ TEORII, NEMŮŽE PŘESÁHNOUT CENU KONKRÉTNÍ JEDNOTKY, JEJÍŽ ZÁVADA POŠKOZENÍ JE DŮVODEM REKLAMACE. SPOLEČNOST AOC INTERNATIONAL (EUROPE) B.V. V ŽÁDNÉM PŘÍPADĚ NENESE ODPOVĚDNOST ZA

JAKÉKOLI ZTRÁTY ZISKU, ZTRÁTY POUŽÍVÁNÍ NEBO PROSTOR NEBO VYBAVENÍ NEBO ZA JAKÉKOLI

NEPŘÍMÉ, NÁHODNÉ NEBO NÁSLEDNÉ POŠKOZENÍ. NĚKTERÉ STÁTY NEPOVOLUJÍ VÝJIMKY ČI

OMEZENÍ NÁHODNÝCH NEBO NÁSLEDNÝCH POŠKOZENÍ, TAKŽE VÝŠE UVEDENÉ OMEZENÍ SE NA VÁS

NEMUSÍ VZTAHOVAT. AČKOLI VÁM TATO OMEZENÁ ZÁRUKA POSKYTUJE SPECIFICKÁ ZÁKONNÁ PRÁVA, MŮŽETE MÍT DALŠÍ PRÁVA, KTERÁ SE V JEDNOTLIVÝCH ZEMÍCH LIŠÍ. TATO OMEZENÁ ZÁRUKA JE PLATNÁ POUZE PRO VÝROBKY ZAKOUPENÉ V ČLENSKÝCH ZEMÍCH EVROPSKÉ UNIE.

Informace obsažené v tomto dokumentu podléhají změnám bez předchozího upozornění. For more information, please visit:

http://www.aocmonitorap.com

OC International (Europe) B.V.

dílčí

obrazový bod

dílčí

obrazový bod

obrazový

bod

Prins Bernhardplein 200 / 6. patro, Amsterdam, Nizozemí

Tel: +31 (0)20 504 6962 • Fax: +31 (0)20 5046933

Zásady společnosti AOC týkající se obrazových bodů ISO

9241-307 třída 1

25. července

2013

Společnost AOC se snaží dodávat produkty nejvyšší kvality. Používá několik nejpokročilejších výrobních postupů výroby v tomto odvětví a prosazuje přísnou kontrolu kvality. Defektům obrazových bodů nebo dílčích obrazových bodů u panelů monitorů TFT, které se používají pro ploché monitory, se nicméně někdy nedá zabránit. Žádný výrobce nemůže zaručit, že všechny panely budou bez defektů obrazových bodů, ale společnost AOC zaručuje, že každý monitor s nepřijatelným počtem defektů bude v rámci záruky opraven nebo vyměněn. Tyto zásady týkající se obrazových bodů popisují jednotlivé druhy defektů obrazových bodů a určují únosnou úroveň chybovosti pro každý druh. Aby bylo možné uplatnit záruční opravu nebo výměnu, musí počet defektních obrazových bodů panelu monitoru TFT přesáhnout tuto úroveň únosnosti.

Definice obrazových bodů a dílčích obrazových bodů

Pixel, neboli obrazový bod, se skládá ze tří dílčích obrazových bodů v základních barvách červené, zelené a modré. Když všechny dílčí obrazové body určitého obrazového bodu svítí, jeví se tyto tři dílčí obrazové body společně jako jediný bílý obrazový bod. Když jsou všechny tmavé, jeví se tyto tři dílčí obrazové body jako jeden černý pixel.

obrazový bod

Druhy defektů obrazových bodů

 Defekty světlých bodů: na monitoru je zobrazena tmavá plocha, dílčí obrazové body nebo obrazové

body vždy svítí nebo jsou „aktivní“

 Defekty tmavých bodů: na monitoru je zobrazena světlá plocha, dílčí obrazové body nebo obrazové

body jsou vždy tmavé nebo „neaktivní“

ISO 9241-307

Třída defektu

obrazových bodů

Třída 1 1 1

Defekt typu 1

Světlý obrazový

bod

Defekt typu 2

Tmavý obrazový

bod

Defekt typu 3

Světlý dílčí

obrazový bod

2 1 0

+ + +

Defekt typu 4

Tmavý dílčí

obrazový bod

1 3 5

AOC International (Europe) B.V.

AOC M2470SWDA2 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

Bezpečnost

Národní konvence

napájení

Instalace

Jině

Nastavení

Obsah krabice

Sestavení stojanu a zakládny

Nastavení úhlu prohlížení

Připojení Monitoru

Připevnění závěsného rameme

Upravování

Nastavení optímálního rczlíšení

Windows Vista

Windows XP

Windows ME/2000

Windows 8

Horké klávesy

Nastavení OSD

Světelnost

I Nastavení obrazu

Teplota barev

Zesílení obrazu

Nastavení OSD

Extra

Konec

LED Indicátor

Ovladač

Ovladač Monitoru

Windows 2000

Windows ME

Windows XP

Windows Vista

Operační systém Windows 7

Windows 8

i-Menu

e-Saver

Screen+

Řešení Problémů

Techencké údaje

Obecné techencké údaje

Přednastavené zobrazovací režimy

Přiřazení hrotů

Plug and Play

Směrnice

Upozomění FCC

Prohlášení WEEE

Prohlášení WEEE pro Indii

EPA Energy Star

Deklarace EPEAT

TCO DOCUMENT

Služba

Znění záruky pro Evropu

Prohlášení o záruce pro Střední Východ a Afriku (MEA)
