Podręcznik
użytkownika
monitora LCD
C27G2AE
1
Bezpieczeństwo.................................................................................................................................................................... 1
Konwencje krajowe ................................................................................................................................................... 1
Zasilanie .................................................................................................................................................................... 2
Instalacja ................................................................................................................................................................... 3
Czyszczenie .............................................................................................................................................................. 4
Inne ........................................................................................................................................................................... 5
Ustawienia ............................................................................................................................................................................ 6
Zawartość opakowania .............................................................................................................................................6
Montaż stojaka i podstawy ........................................................................................................................................ 7
Regulacja kąta widzenia ...........................................................................................................................................8
Podłączanie monitora ................................................................................................................................................9
Funkcja Adaptive-Sync (Dostępne w wybranych modelach) .................................................................................. 10
Funkcja AMD FreeSync Premium (Dostępne w wybranych modelach) ..................................................................10
Regulacja.............................................................................................................................................................................11
Przyciski skrótów ......................................................................................................................................................11
Ustawienia OSD ...................................................................................................................................................... 12
Luminance (Luminancja) ............................................................................................................................. 13
Image Setup (Ustawien. Obrazu) ............................................................................................................... 14
Color Setup (Ustawienia kolorów) ............................................................................................................... 15
Picture Boost (Wzmocn. Obrazu) ................................................................................................................ 16
OSD Setup (Ustawienia OSD) ..................................................................................................................... 17
Game Setting (Ustawienia gry) .................................................................................................................... 18
Extra (Ekstra) ............................................................................................................................................... 19
Exit (Zakończ) .............................................................................................................................................. 21
Diody stanu ............................................................................................................................................................. 22
Rozwiązywanie problemów ................................................................................................................................................ 23
Dane techniczne ................................................................................................................................................................. 24
Ogólne dane techniczne .........................................................................................................................................24
Zaprogramowane tryby wyświetlania ...................................................................................................................... 25
Przypisanie styków ..................................................................................................................................................27
Plug and Play .......................................................................................................................................................... 29
i
Bezpieczeństwo
Konwencje krajowe
Następujące części opisują wykorzystywane w tym dokumencie konwencje krajowe.
Uwagi, ostrzeżenia i przestrogi
W tym podręczniku, blokom tekstu mogą towarzyszyć ikony i pogrubienie lub pochylenie tekstu. Te bloki to uwagi,
przestrogi i ostrzeżenia, wykorzystywane w następujący sposób:
UWAGA:
PRZESTROGA:
podpowiada jak uniknąć problemu.
OSTRZEŻENIE:
unikania. Niektóre ostrzeżenia mogą pojawiać się w alternatywnych formatach i może im towarzyszyć ikona. W takich
przypadkach, specyczna prezentacja ostrzeżenia jest regulowana przepisami.
UWAGA wskazuje ważną informację, pomocną w lepszym wykorzystaniu systemu komputerowego.
PRZESTROGA wskazuje możliwość potencjalnego uszkodzenia urządzenia lub utratę danych i
OSTRZEŻENIE wskazuje potencjalne zagrożenie odniesienia obrażeń ciała i informuje o sposobie ich
1
Zasilanie
Monitor należy zasilać wyłącznie ze źródła zasilania wskazanego na etykiecie. Przy braku pewności co do typu
zasilania w sieci domowej należy skontaktować się z dostawcą lub lokalnym zakładem energetycznym.
Monitor posiada trójstykową wtyczkę z uziemieniem. Wtyczka ta, w ramach funkcji zabezpieczenia, będzie pasować
tylko do gniazdka zasilania z uziemieniem. Jeżeli gniazdko nie nadaje się do wtyczki z trzema bolcami, należy zwrócić
się do elektryka o zamontowanie odpowiedniego gniazdka lub zastosować adapter, w celu bezpiecznego uziemienia
urządzenia. Nie wolno pokonywać funkcji zabezpieczenia wtyczki z uziemieniem.
Urządzenie należy odłączyć od zasilania podczas burzy z wyładowaniami atmosferycznymi lub, jeśli nie będzie
długo używane. Zabezpieczy to monitor przed uszkodzeniem spowodowanym skokami napięcia.
Nie należy przeciążać listew zasilających ani przedłużaczy. Przeciążenie może spowodować pożar lub porażenie
prądem elektrycznym.
Aby zapewnić oczekiwane działanie, monitor należy używać wyłącznie z komputerami z certykatem UL, z
gniazdami o parametrach prądu przemiennego 100 - 240 V, min. 5 A.
Gniazdko sieciowe powinno znajdować się w pobliżu urządzenia i powinno być łatwo dostępne.
2
Instalacja
Montaż na podstawie
Nie należy umieszczać monitora na niestabilnym wózku, podstawie, stojaku, wsporniku lub stoliku. Upadek
monitora może spowodować obrażenia ciała lub poważne uszkodzenie produktu. Należy korzystać jedynie z wózków,
podstaw, stojaków, wsporników lub stolików zalecanych przez producenta lub sprzedawanych wraz z tym produktem.
Podczas instalacji produktu należy postępować zgodnie z instrukcjami producenta i używać akcesoriów montażowych
zalecanych przez producenta. Zestaw produktu i wózka należy przesuwać z zachowaniem ostrożności.
Nigdy nie należy wpychać do szczelin w obudowie monitora żadnych obiektów. Może to spowodować zwarcie
części, a w rezultacie pożar lub porażenie prądem elektrycznym. Nigdy nie należy wylewać płynów na monitor.
Produktu nie należy kłaść przodem na podłodze.
W przypadku montażu monitora na ścianie lub na półce zastosować zestaw montażowy zatwierdzony przez
producenta i postępować zgodnie z instrukcją dołączoną do zestawu.
Należy pozostawić wolną przestrzeń wokół monitora, jak pokazano poniżej. W przeciwnym razie obieg powietrza
może być niewystarczający, a przegrzanie może doprowadzić do pożaru lub uszkodzenia monitora.
Sprawdź poniżej zalecane obszary wentylacyjne wokół monitora, przy instalacji monitora na ścianie lub na podstawie:
Montaż na podstawie
4 cale
10cm
12 cale
30cm
4 cale
10cm
Dookoła odbiornika należy
pozostawić co najmniej
wskazaną
4 cale
10cm
3

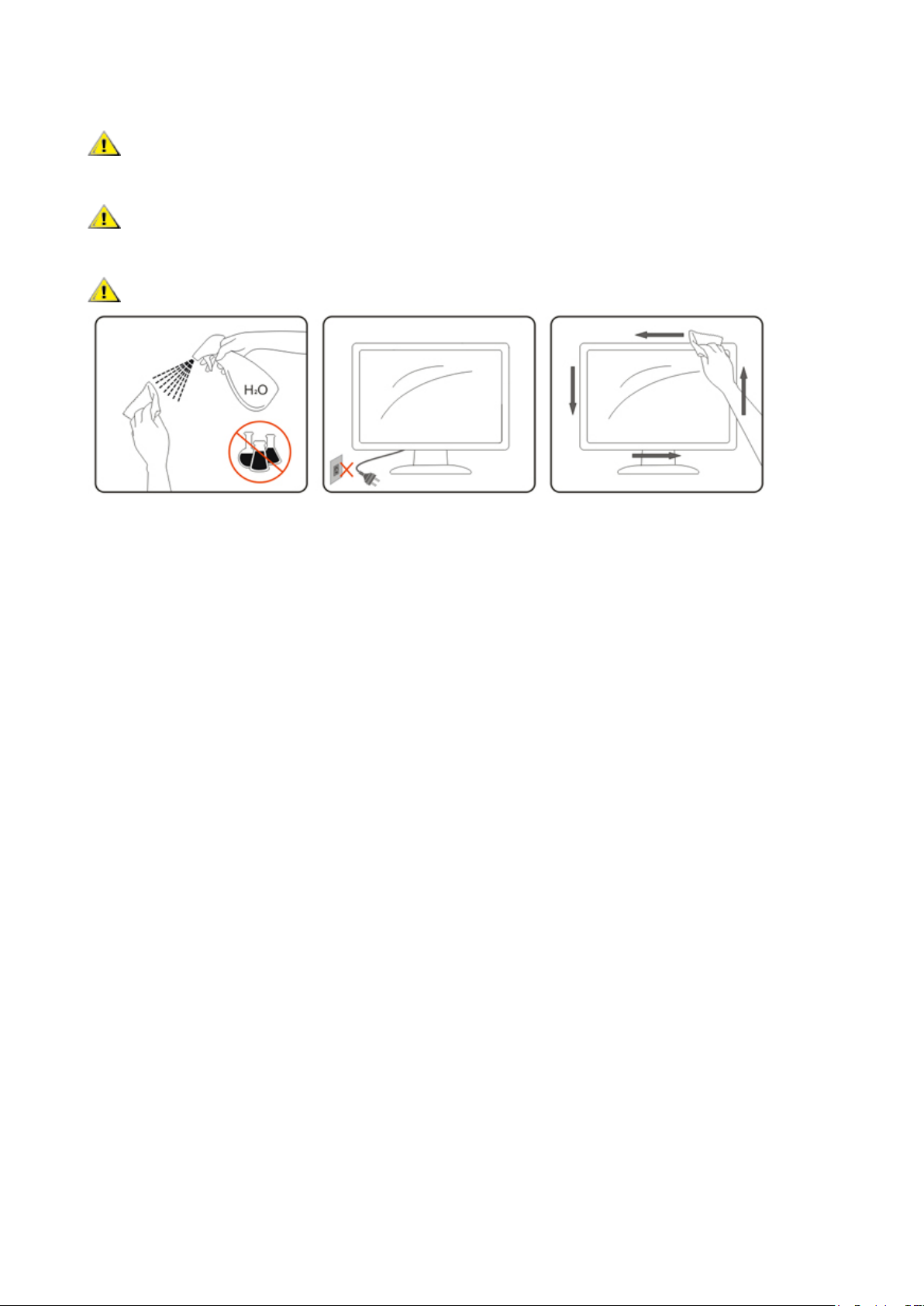

Czyszczenie
Obudowę należy czyść regularnie szmatką. Do czyszczenia zabrudzeń można używać delikatnego zamiast silnego
detergentu, który może spowodować uszkodzenie obudowy produktu.
Podczas czyszczenia należy upewnić się, że detergent nie przedostał się do produktu. Szmatka do czyszczenia nie
może być zbyt szorstka, ponieważ może to spowodować porysowanie powierzchni ekranu.
Przed czyszczeniem produktu należy odłączyć przewód zasilania.
4
Inne
Jeżeli z produktu zacznie wydobywać się nieprzyjemny zapach, dziwny dźwięk lub dym należy NATYCHMIAST
odłączyć kabel zasilający i skontaktować się z punktem serwisowym.
Należy upewnić się, że otwory wentylacyjne nie są zablokowane przez stół lub zasłony.
Podczas działania nie należy narażać monitora LCD na silne drgania lub uderzenia.
Nie wolno uderzać lub upuścić monitora podczas pracy lub transportu.
5
Ustawienia
Zawartość opakowania
*
CD Manual
Power Cable DP Cable HDMI Cable
*
Warranty Card Stand Base
*
*
*
VGA Cable
*
Audio Cable
Nie wszystkie kable sygnałowe będą dostarczane we wszystkich krajach i regionach. Sprawdzić u lokalnego dostawcy
lub w biurze oddziału AOC celem potwierdzenia.
6
Montaż stojaka i podstawy
Wykonaj montaż lub demontaż podstawy, zgodnie z wymienionymi poniżej czynnościami.
Ustawienia:
Zdejmowanie:
7
Regulacja kąta widzenia
Aby zapewnić optymalne widzenie zaleca się, aby spojrzeć na pełny ekran monitora, a następnie wyregulować kąt
monitora do własnych preferencji.
Podczas zmiany kąta monitora należy przytrzymać wspornik, aby monitor się nie przewrócił.
Kąt monitora można wyregulować w pokazanym poniżej zakresie:
UWAGA:
Podczas zmiany kąta nie należy dotykać ekranu LCD. Może to spowodować uszkodzenie lub pęknięcie ekranu LCD.
8
Podłączanie monitora
2
3 4 51
6
7

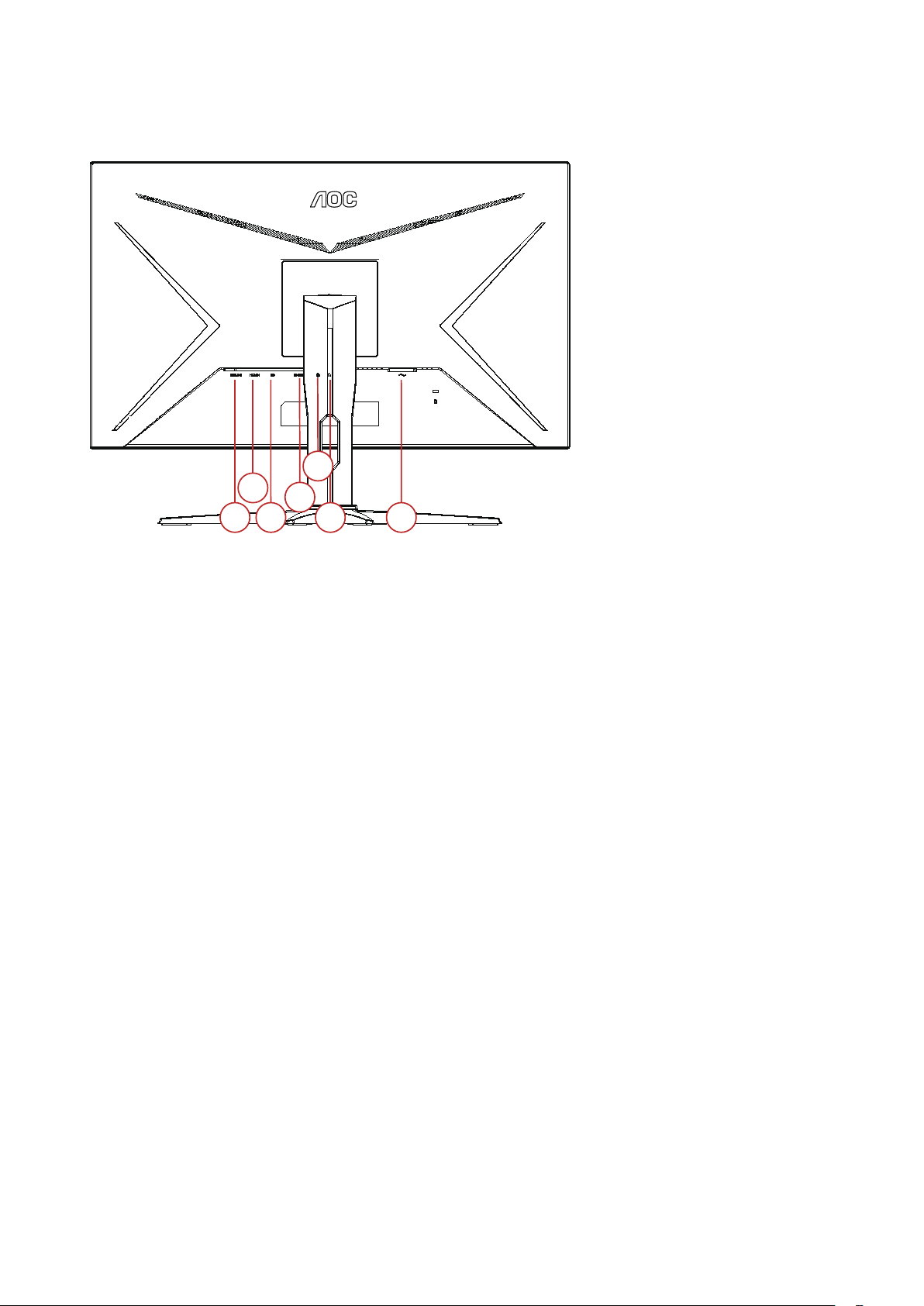

Gniazda kabli z tyłu monitora i komputera
1. HDMI-2
2. HDMI-1
3. DisplayPort
4. Słuchawki
5. Zasilanie
6. D-SUB
7. AUDIO IN
Połączenie z komputerem PC
1. Podłącz dokładnie przewód zasilający do złącza z tyłu monitora.
2. Wyłącz komputer i odłącz kabel zasilający.
3. Podłącz kabel sygnałowy monitora do złącza wideo w tylnej części komputera.
4. Podłącz kabel zasilający komputera i monitora do najbliższego gniazdka elektrycznego.
5. Uruchom komputer i włącz monitor.
Jeżeli na monitorze wyświetlany jest obraz instalacja jest zakończona. Jeżeli obraz nie jest wyświetlany, patrz
Rozwiązywanie problemów.
Aby zabezpieczyć sprzęt, przed podłączeniem należy zawsze wyłączyć komputer i monitor LCD.
9
Funkcja Adaptive-Sync (Dostępne w wybranych modelach)
1. Funkcja Adaptive-Sync współpracuje z DP/HDMI
2. Kompatybilne karty graczne: Lista zalecanych kart jak niżej, można również sprawdzić odwiedzając www.AMD.com
• Radeon™ RX Vega serii
• Radeon™ RX 500 serii
• Radeon™ RX 400 serii
• Radeon™ R9/R7 300 serii （za wyjątkiem serii R9 370/X, R7 370/X, R7 265
• Radeon™ Pro Duo (2016)
• Radeon™ R9 Nano serii
• Radeon™ R9 Fury serii
• Radeon™ R9/R7 200 serii (za wyjątkiem serii R9 270/X, R9 280/X)
）
Funkcja AMD FreeSync Premium (Dostępne w wybranych modelach)
1. Funkcja AMD FreeSync Premium współpracuje z DP/HDMI
2. Kompatybilne karty graczne: Lista zalecanych kart jak niżej, można również sprawdzić odwiedzając www.AMD.com
• Radeon™ RX Vega serii
• Radeon™ RX 500 serii
• Radeon™ RX 400 serii
• Radeon™ R9/R7 300 serii （za wyjątkiem serii R9 370/X, R7 370/X, R7 265
• Radeon™ Pro Duo (2016)
• Radeon™ R9 Nano serii
• Radeon™ R9 Fury serii
• Radeon™ R9/R7 200 serii (za wyjątkiem serii R9 270/X, R9 280/X)
）
10
Regulacja
1 2 3 4 5
Przyciski skrótów
1 Źródło/Auto/Zakończ
2 Tryb gry/W lewo
3 Dial Point/W dół
4 Menu/Enter
5 Zasilanie
Zasilanie
Naciśnij przycisk Zasilanie, aby włączyć monitor.
Menu/Enter
Przy braku OSD, naciśnij w celu wyświetlenia OSD lub potwierdzenia wyboru.
Tryb gry/<
Przy braku OSD, naciśnij przycisk „<”, aby otworzyć funkcję trybu gry, następnie naciśnij przycisk „<” lub „>” aby wybrać
tryb gry (FPS, RTS, Wyścig, Gracz 1, Gracz 2 lub Gracz 3) stosownie do różnych typów gier.
Dial Point/>
Przy braku OSD, naciśnij przycisk Dial Point, aby pokazać/ukryć Dial Point.
Źródło/Automatyczna/Zakończ
Kiedy OSD jest zamknięte, naciśnięcie przycisku Źródło/Auto/Zakończ uaktywni funkcję Źródło. Kiedy OSD jest
zamknięte, naciśnięcie przycisku Źródło/Auto/Zakończ przez około 2 sekundy spowoduje wykonanie automatycznej
konguracji (tylko dla modeli z D-Sub).
11
Ustawienia OSD

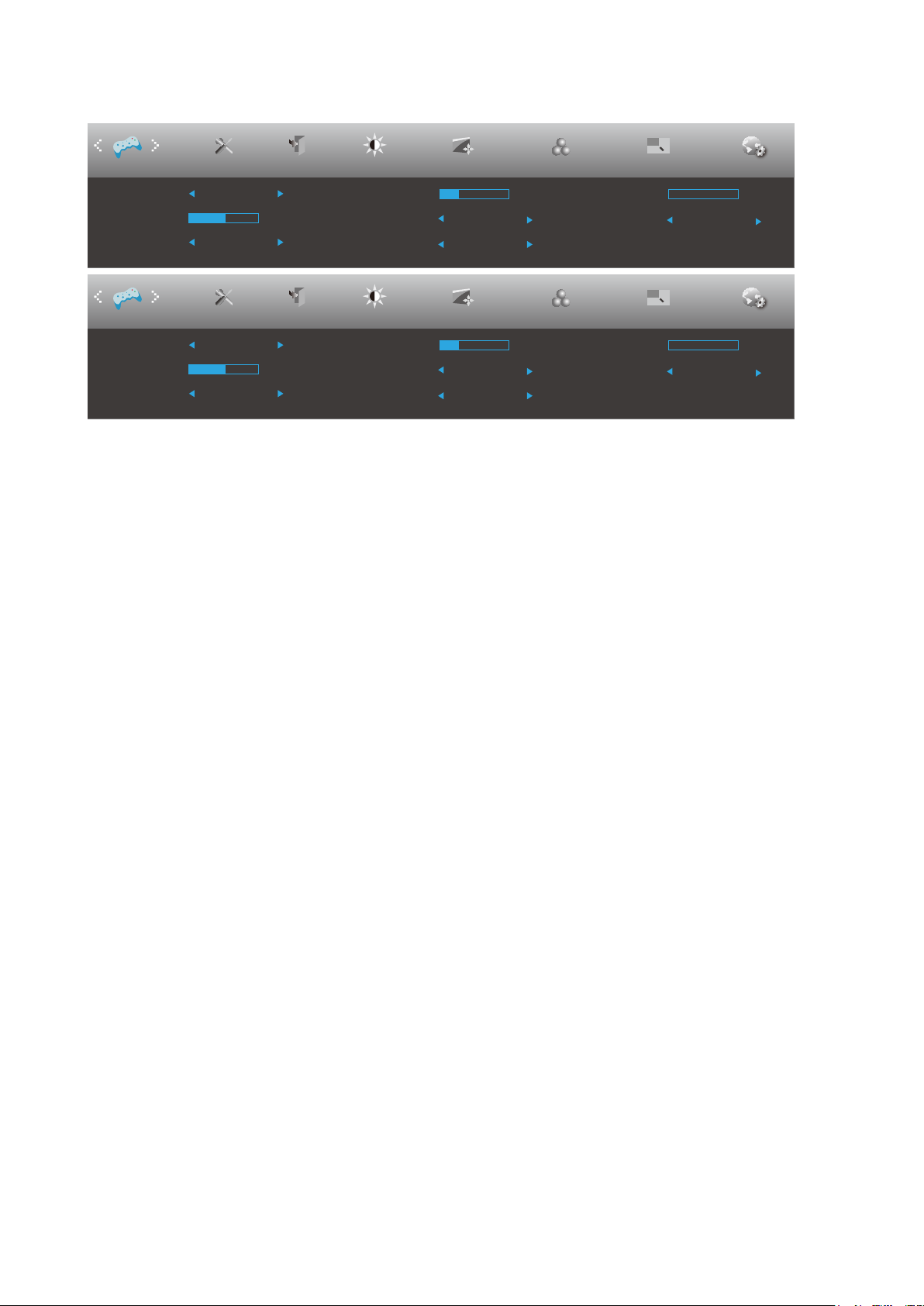

Luminance Image Setup Color Setup Picture Boost OSD Setup Game Setting ExitExtra
Contrast 50
Brightness 90
Eco mode Standard
Gamma Gamma 1
DCR Off
HDR Effect Off
Podstawowe i proste instrukcje dla przycisków sterowania.
1). Naciśnij przycisk
MENU
, aby wyświetlić okno menu ekranowego OSD.
2). Naciśnij przyciski < lub > , aby nawigować między funkcjami. Po podświetleniu wymaganej funkcji, naciśnij przycisk
MENU w celu uaktywnienia. Naciśnij przycisk < lub > w celu przechodzenia między funkcjami podmenu. Kiedy
wymagana funkcja będzie podświetlona, naciśnij przycisk
3). Naciśnij < lub > w celu zmiany ustawień wybranej funkcji. Naciśnij przycisk
MENU
, aby ją uaktywnić.
AUTO
w celu opuszczenia ustawienia.
Jeżeli chcesz wyregulować dowolną z innych funkcji, powtórz kroki od 2 do 3.
4). Funkcja blokady OSD: W celu zablokowania OSD, naciśnij i przytrzymaj wciśnięty przycisk MENU przy wyłączonym
monitorze a następnie naciśnij przycisk zasilania w celu włączenia monitora. W celu odblokowania OSD - naciśnij
i przytrzymaj wciśnięty przycisk MENU przy wyłączonym monitorze a następnie naciśnij przycisk zasilania w celu
włączenia monitora.
Uwaga:
1). Jeżeli produkt ma tylko jedno wejście sygnału wyłączona jest regulacja pozycji „Wybór wejścia”.
2). Jedna z funkcji DCR, Wzmocn. kolorów i Wzmocn. obrazu jest aktywna; pozostałe trzy funkcje są wyłączone.
12
Luminance (Luminancja)
Luminance Image Setup Color Setup Picture Boost OSD Setup Game Setting ExitExtra
Contrast 50
Brightness 90
Eco mode Standard
Gamma Gamma 1
DCR Off
HDR Effect Off
Luminance Image Setup Color Setup Picture Boost OSD Setup Game Setting ExitExtra
Contrast 50
Brightness 90
Eco mode Standard
Gamma Gamma 1
DCR Off
HDR Mode Off
Contrast
(Kontrast)
Brightness
(Jasność)
Eco mode
(Ekonomiczny)
Gamma
DCR
0-100 Kontrast z rejestru cyfrowego.
0-100 Regulacja podświetlania
Standard Tryb Standardowy
Text (Tekst) Tryb tekstowy
Internet Tryb Internetu
Game (Gra) Game Mode (Tryb gry)
Movie (Film) Tryb lmu
Sports (Sport) Tryb sportu
Reading
(Odczytu)
Tryb odczytu
Gamma1 Regulacja do Gamma 1
Gamma2 Regulacja do Gamma 2
Gamma3 Regulacja do Gamma 3
Off
(Wyłączone)
On
(Włączone)
Wyłączony dynamiczny współczynnik kontrastu
Włączony dynamiczny współczynnik kontrastu
OFF
HDR Effect/
Mode
HDR Picture
Adjust HDR Effect/Mode.
HDR Movie
HDR Game
13

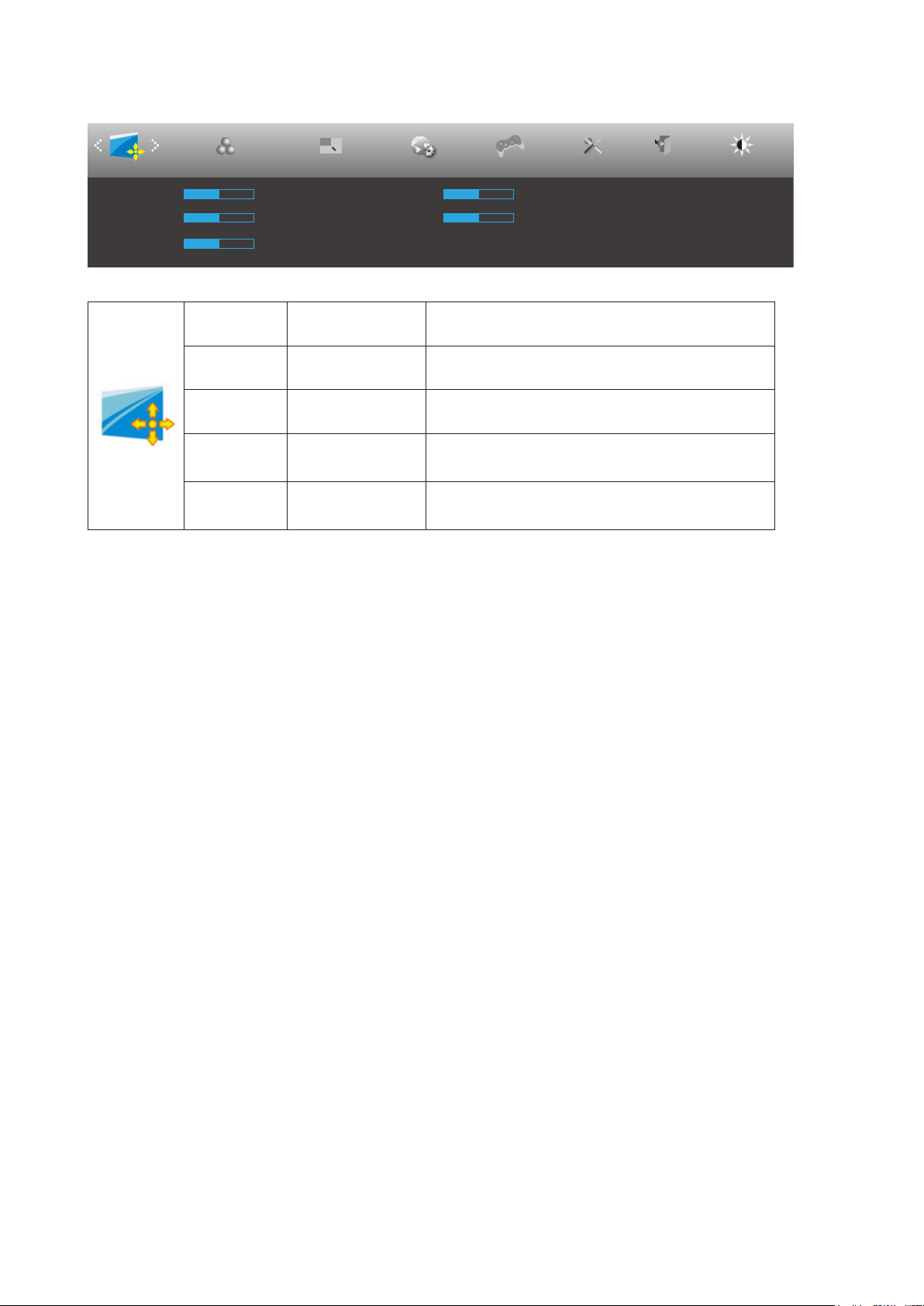

Image Setup (Ustawien. Obrazu)
Color Setup Picture Boost OSD Setup ExitExtra
Image Setup
Clock 50
Phase 50
H. Position 50
V. Position 50
Sharpness 50
Luminance
Game Setting
Clock (Zegar) 0-100
Phase (Faza) 0-100
Sharpness
(Ostrość)
0-100 Regulacja ostrości obrazu
H. Position
(Pozycja
0-100 Regulacja położenia poziomego obrazu.
Pozioma)
V. Position
(Pozycja
0-100 Regulacja położenia pionowego obrazu.
Pionowa)
Regulacja zegara obrazu w celu zredukowania
liniowych zakłóceń pionowych.
Regulacja fazy obrazu w celu zredukowania liniowych
zakłóceń poziomych
14

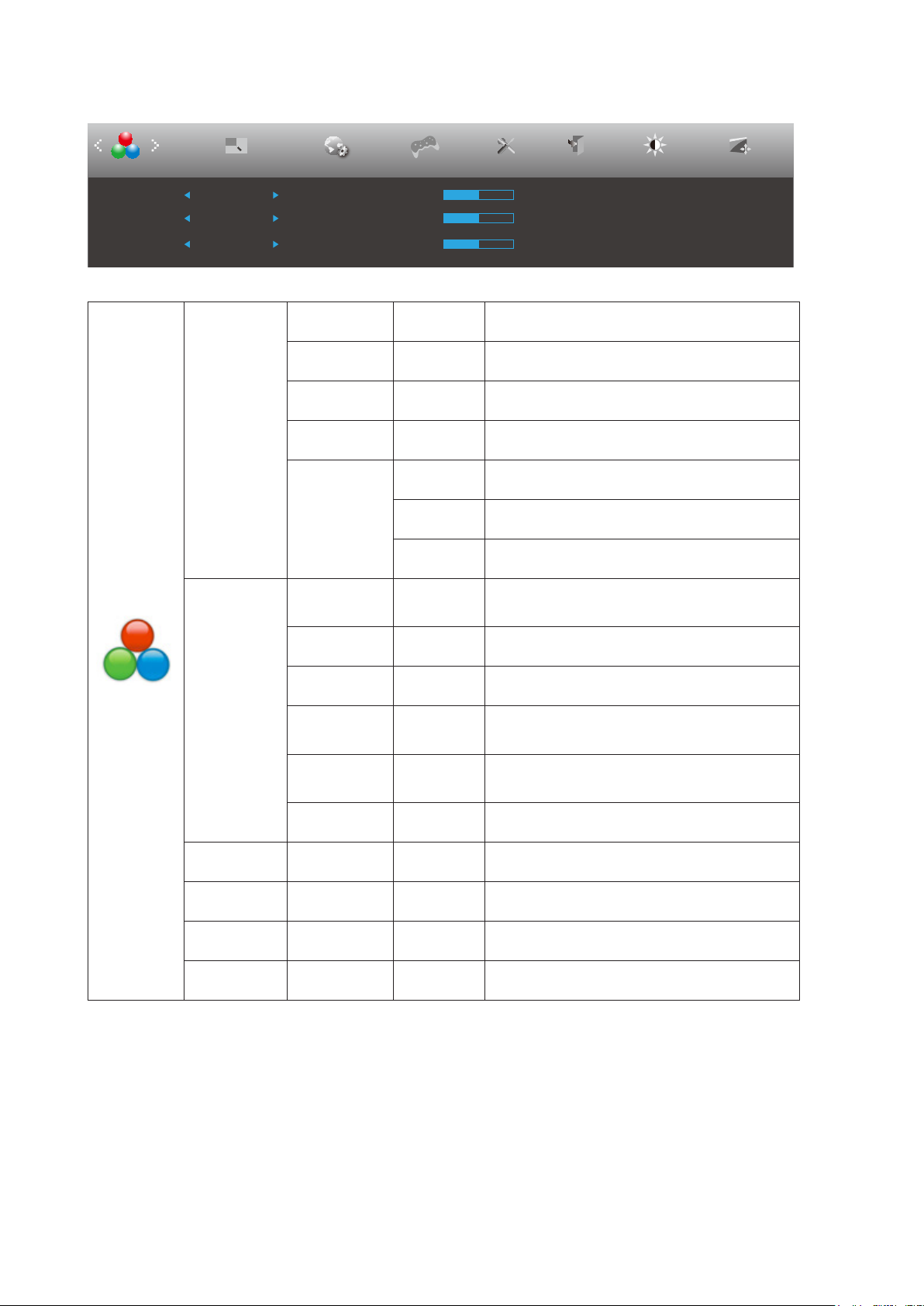

Color Setup (Ustawienia kolorów)
Picture Boost OSD Setup ExitExtra
Luminance
Red 50
Green 50
Blue 50DCB Demo Off
Color Temp. Warm
DCB Mode Off
Color Setup
Image Setup
Game Setting
Color Temp.
(Temper.
Barwowa)
DCB Mode
(DCB Tryb)
DCB Demo
(DCB Demo)
Red
(Czerwony)
Green
(Zielony)
Blue
(Niebieski)
Warm (Ciepłe)
Normal
(Normalne)
Cool (Zimne)
sRGB
Red
(Czerwony)
User
(Użytkownika)
Green
(Zielony)
Blue
(Niebieski)
Full Enhance
(Pełne
Wł. lub wył.
Rozszrz.)
Nature Skin
(Natur. Skóra)
Green Field
(Zielone Pole)
Wł. lub wył.
Wł. lub wył.
Sky-blue
(Niebieskie
Wł. lub wył.
Niebo)
AutoDetect
(Autom.
Wł. lub wył.
Wykrywan.)
OFF Wł. lub wył.
Wł. lub wył. Wyłączenie lub włączenie trybu demo
0-100 Wzmocnienie czerwieni z rejestru cyfrowego.
0-100 Wzmocnienie zielonego z rejestru cyfrowego.
0-100 Wzmocnienie niebieskiego z rejestru cyfrowego.
Przywołuje temperaturę barwową ciepłych
kolorów z pamięci EEPROM.
Przywołuje temperaturę barwową normalnych
kolorów z pamięci EEPROM.
Przywołuje temperaturę barwową zimnych
kolorów z pamięci EEPROM.
Przywołuje temperaturę barwową SRGB z
pamięci EEPROM.
Wzmocnienie czerwonego z rejestru cyfrowego
Wzmocnienie zielonego z rejestru cyfrowego
Wzmocnienie niebieskiego z rejestru cyfrowego
Służy do włączania lub wyłączania Tryb Pełne
Rozszrz.
Służy do włączania lub wyłączania Tryb Natur.
Skóra
Służy do włączania lub wyłączania Tryb Zielone
Pole
Służy do włączania lub wyłączania Tryb
Niebieskie Niebo
Służy do włączania lub wyłączania Tryb Autom.
Wykrywan.
Służy do włączania lub wyłączania Tryb OFF.
Wykrywan.
15

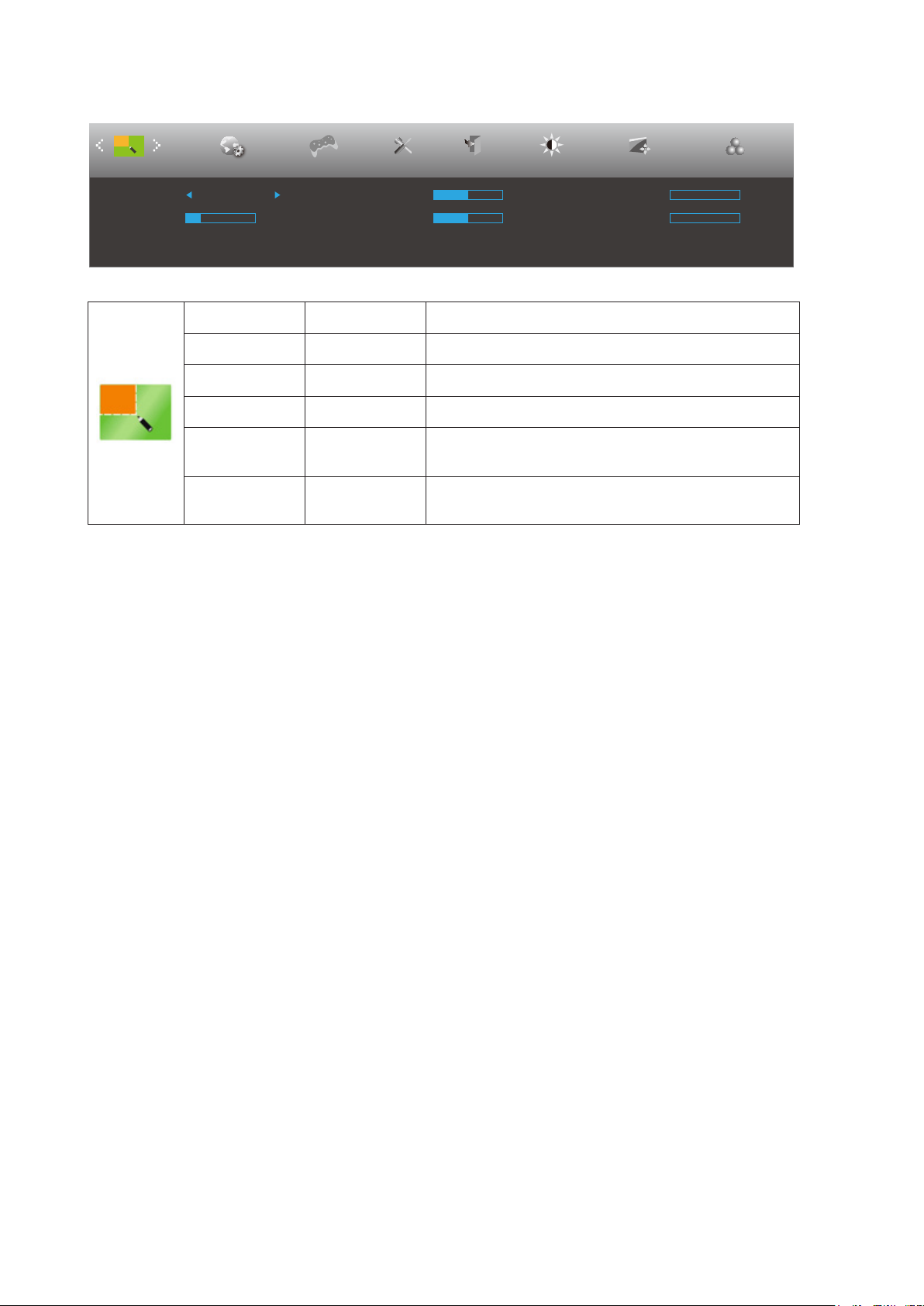

Picture Boost (Wzmocn. Obrazu)
OSD Setup ExitExtra
Luminance
Image Setup
Brightness 50
Contrast 50
H. Position 0
V. Position 0
Bright Frame off
Frame Size 14
Picture Boost
Color Setup
Game Setting
Bright Frame
(Jasna Ramka)
Frame Size
(Rozmiar Ramki)
Brightness
(Jasność)
Contrast
(Kontrast)
Wł. lub wył. Wyłączenie lub włączenie jasnej ramki
14-100 Dostosowanie rozmiaru ramki
0-100 Dostosowanie jasności ramki
0-100 Dostosowanie kontrastu ramki
H. Position
(Pozycja
0-100 Dostosowanie poziomego położenia ramki
Pozioma)
V. Position
(Pozycja
0-100 Dostosowanie pionowego położenia ramki
Pionowa)
Uwaga:
Dostosowanie jasności, kontrastu i położenia jasnej ramki w celu poprawy wrażeń podczas oglądania.
16
OSD Setup (Ustawienia OSD)
ExitExtra
Luminance
Image Setup
Color Setup
H. Position 50
V. Position 0
Transparence 25
50
Language English
Timeout 10
DP Capability 1.2 Volume
Break Reminder Off
Frame Counter Off
OSD Setup
Picture Boost
Game Setting
Language (Język) Wybór języka OSD.
Timeout
(Czas
Zakończenia)
DP Capability
(Zdolność DP)
H. Position
(Pozycja Pozioma)
V. Position
(Pozycja Pionowa)
Volume
(Głośność)
Transparence
(Przezroczystość )
Break Reminder
(Przypomnienie o
przerwie)
5-120
1.1/1.2
0-100 Służy do ustawiania położenia OSD w poziomie
0-100 Służy do ustawiania położenia OSD w pionie
0-100 Regulacja głośności.
0-100
Wł. lub wył.
Dostosowanie czasu wyświetlania menu ekranowego
OSD
Proszę zwrócić uwagę, że jedynie DP1.2 obsługuje
funkcję Adaptive-Sync/AMD FreeSync Premium
Dostosowanie przezroczystości menu ekranowego
OSD
Przypomnienie o przerwie, jeśli użytkownik pracuje
dłużej niż 1 godzinę
Wył. / Prawy-
Licznik ramek
górny / Prawydolny / Lewydolny / Lewy-
Wyświetlanie częstotliwości pionowej na wybranym
rogu.
górny
Uwaga:
Jeżeli zawartość wideo DP obsługuje DP1.2, wybierz DP1.2 dla Zdolność DP, w przeciwnym razie wybierz DP1.1.
17

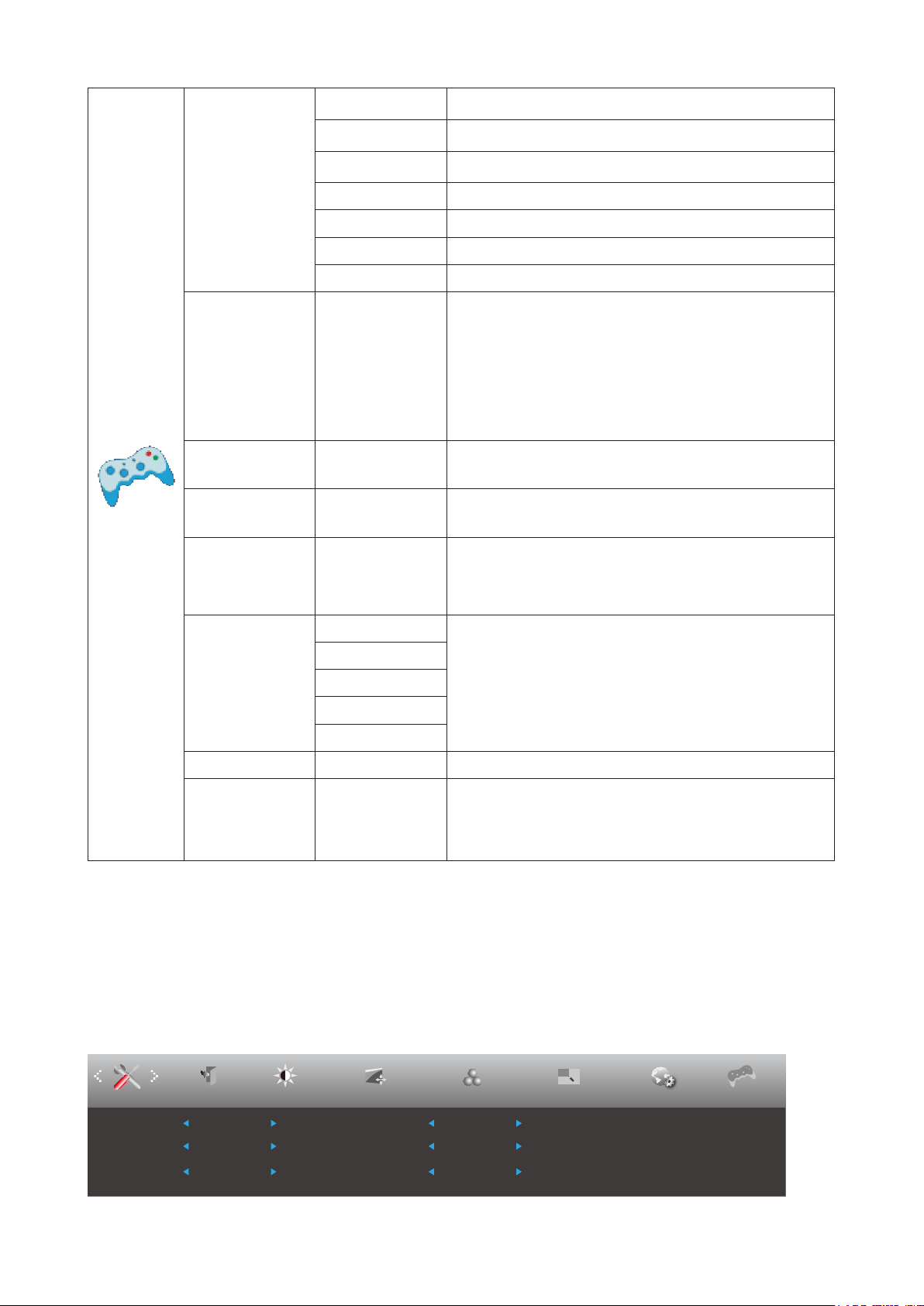

Game Setting (Ustawienia gry)
Picture Boost OSD SetupExitExtra
Luminance
Low Input Lag
LowBlue Mode
Overdrive
Shadow Control
Game Mode Off
Off
Off
Off
Image Setup
Color Setup
Game Setting
50
Game Color
10
Adaptive-Sync
Off
MBR
0
Picture Boost OSD SetupExitExtra
Luminance
Low Input Lag
LowBlue Mode
Overdrive
Shadow Control
Game Mode Off
Off
Off
Off
Image Setup
Color Setup
Game Setting
50
Game Color
10
AMD FreeSync
Off
MBR
0
18
Game Mode
Picture Boost OSD SetupExit
Luminance
Image Setup
Color Setup
Off Timer 00
Input Select Auto
Auto Config. No
Reset No
Image Ratio Wide
DDC/CI Yes
Resolution : 1920(H)X1080(V)
H. Frequency : 67KHz
V. Frequency : 60Hz
Extra
Game Setting
(Tryb gry)
Shadow Control
(Wygląd cieni)
Low input Lag
(Niskie opóźnienie
wejścia)
Game Color
(Kolor gier)
Low Blue
Light (Niski
jasnoniebieski)
FPS
RTS
Racing (Wyścig)
Do grania w gry typu FPS (First Person Shooters [Strzelanka]).
Poprawia szczegóły poziomu czerni motywu.
Do grania w gry typu RTS (Real Time Strategy
[Strategiczne]). Poprawia jakość obrazu.
Do grania w gry typu wyścig. Zapewnia najkrótszy czas
odpowiedzi i wysoki poziom nasycenia koloru.
Gamer 1 (Gracz 1) Ustawienia preferencji użytkownika zapisane jako Gracz 1.
Gamer 2 (Gracz 2) Ustawienia preferencji użytkownika zapisane jako Gracz 2.
Gamer 3 (Gracz 3) Ustawienia preferencji użytkownika zapisane jako Gracz 3.
Off (Wyłączone) Brak optymalizacji przez grę Smart image.
Domyślna wartość dla sterowania tła to 50, teraz użytkownik
może regulować od 50 do 100 lub 0 w celu zwiększenia
kontrastu i uzyskania bardziej wyraźnego obrazu.
1. Jeżeli obraz jest z ciemny aby wyraźnie były widoczne
0-100
szczegóły, wyregulować od 50 do 100 celem uzyskania
wyraźniejszego obrazu.
2. Jeżeli obraz jest zbyt jasny aby wyraźnie były widoczne
szczegóły, wyregulować od 50 do 0 celem uzyskania
wyraźniejszego obrazu.
On (Włączone) /
off (Wyłączone)
Wyłącz bufor ramek w celu zmniejszenia opóźnienia wejścia
Opcja Kolor gier zapewnia poziomy od 0 do 20 do regulacji
0-20
nasycenia w celu uzyskania lepszych szczegółów na
obrazie.
Off (Wyłączone)/
Weak (Słaby)/
Medium (Średni)/
Zmniejsza długość fali niebieskiego światła sterując
temperaturą barwową.
Strong (Silny)
Weak (Słaby)
Medium (Średni)
Overdrive
(Przyspieszenie)
Strong (Silny)
Regulacja czasu odpowiedzi.
Boost
Off (Wyłączone)
MBR 0-20 Wyreguluj Motion Blur Reduction (Zmniejszenie rozmycia).
Adaptive-Sync/
AMD FreeSync
(Dostępne w
wybranych
On (Wyłącz) / Off
(Wyłącz)
Wyłączenie lub włączenie Adaptive-Sync/AMD FreeSync
Premium.
modelach)
Uwaga:
Funkcje MBR i Overdrive Boost (Wzmocnienie Overdrive) są dostępne wyłącznie przy wyłączeniu Adaptive-Sync/AMD
FreeSync Premium, przy częstotliwości odświeżania pionowego do 75 Hz.
Extra (Ekstra)
19
Input Select
(Wybór Wejścia)
Wybór źródła sygnału ekranu
Auto Cong
(Autom. Kongur.)
Off timer
(Timer wył zasil)
Image Ratio
(Współcz. Obrazu)
Tak lub nie
0-24 godz.
Wide (Szeroki)
4:3
1:1
17” (4:3)
19” (4:3)
19” (5:4)
19”W (16:10)
21,5”W (16:9)
22”W (16:10)
23”W (16:9)
23,6”W (16:9)
Automatyczne przywrócenie wartości
domyślnych dla obrazu
Wybór czasu wyłączenia zasilania prądem
stałym
Wybór współczynnika obrazu dla wyświetlacza.
24”W (16:9)
DDC/CI Tak lub nie Włączenie lub wyłączenie obsługi DDC/CI
Przywracanie domyślnych ustawień menu
Opcja ENERGY STAR® dostępna w wybranych
modelach.
Reset
Tak/ENERGY STAR®
lub nie
20
Exit (Zakończ)
Picture Boost OSD Setup
Luminance
Image Setup
Color Setup
Exit
Extra
Game Setting
Exit (Zakończ)
Służy do wejścia do menu
głównego OSD
21
Diody stanu
Stan Kolor diody
Tryb pełnej mocy Białe
Tryb wyłączenia aktywności Pomarańczowy
22
Rozwiązywanie problemów
Problem i pytanie
Dioda zasilania nie świeci się
Brak obrazu na ekranie
Obraz jest rozmyty i widoczne
są podobrazy oraz cienie
Obraz skacze, miga lub
pojawiają się fale na obrazie
Monitor zawiesza się w trybie
aktywnego wyłączenia
Brak jednego z głównych
kolorów (CZERWONY,
ZIELONY lub NIEBIESKI)
Obraz ekranowy nie jest
wyśrodkowany lub ma
nieprawidłową wielkość
Obraz ma defekty koloru
(biały nie wygląda jak biały)
Możliwe rozwiązania
Upewnij się, że przycisk zasilania został włączony, a przewód zasilania jest
prawidłowo podłączony do gniazdka sieciowego oraz do monitora.
Czy przewód zasilania jest odpowiednio podłączony?
Sprawdź podłączenia przewodu zasilania i zasilanie.
Czy kabel jest podłączony poprawnie?
(monitor połączony przy użyciu przewodu D-SUB)
Sprawdź połączenie przewodem HDMI.(monitor połączony przy użyciu
przewodu D-SUB)
Sprawdź połączenie przewodem HDMI.
(monitor połączony przy użyciu przewodu DP)
Sprawdź połączenie przewodem DP.
* Wejście D-SUB/HDMI/DP jest w niektórych modelach niedostępne.
Czy zasilanie jest włączone? Ponownie uruchomić komputer w celu
obejrzenia ekranu początkowego (ekranu logowania), który powinien być
widoczny.
Jeżeli wyświetlany jest ekran początkowy (ekran logowania), uruchom
komputer w odpowiednim trybie (tryb bezpieczny dla Windows 7/8/10) i
następnie zmień częstotliwość karty gracznej.
(Patrz ustawienia optymalnej rozdzielczości).
Jeżeli ekran początkowy (ekran logowania) nie pojawia się, skontaktuj się
z centrum serwisowym lub sprzedawcą.
Czy na ekranie wyświetlany jest komunikat “Wejście nieobsługiwane”?
Komunikat ten może być widoczny, kiedy sygnał z karty gracznej
przekracza maksymalną rozdzielczość i częstotliwość, które może
prawidłowo obsłużyć monitor.
Ustaw maksymalną rozdzielczość i częstotliwość na takie, które monitor
może obsłużyć prawidłowo.
Upewnij się, że zainstalowane zostały sterowniki monitora AOC.
Wyreguluj kontrast i jasność.
Naciśnij, aby dostosować automatycznie.
Upewnij się, że niej jest wykorzystywany przedłużacz lub skrzynka
przełączeniowa. Zalecamy bezpośrednie łączenie monitora z gniazdem
wyjściowym karty gracznej.
Odsuń jak najdalej od monitora, urządzenia elektryczne mogące powodować
zakłócenia elektryczne.
Użyj maksymalnej częstości odświeżania monitora dla danej rozdzielczości.
Włącznik zasilania komputera powinien być włączony.
Karta graczna komputera powinna być prawidłowo włożona do gniazda.
Upewnij się, że kabel wideo monitora jest prawidłowo podłączony do
komputera.
Sprawdź kabel wideo monitora i upewnij się, że żaden styk nie jest wygięty.
Sprawdź, czy komputer działa uderzając w przycisk CAPS LOCK na
klawiaturze i obserwując diodę CAPS LOCK. Po uderzeniu w przycisk CAPS
LOCK dioda powinna zgasnąć lub się zaświecić.
Sprawdź kabel wideo monitora i upewnij się, że żaden styk nie jest
uszkodzony.
Upewnij się, że kabel wideo monitora jest prawidłowo podłączony do
komputera.
Wyreguluj położenie w pionie i poziomie lub naciśnij przycisk skrótu (AUTO).
Wyreguluj kolor RGB lub ustaw wymaganą temperaturę barwową.
Poziome lub pionowe
zakłócenia na ekranie
Regulacja i serwis
Zastosuj tryb zamykania Windows7/8/10. Wyreguluj ZEGAR i FAZĘ.
Naciśnij, aby dostosować automatycznie.
Zapoznać się z informacjami dotyczącymi Regulacji i serwisu, które znajdują
się na płycie CD z podręcznikiem lub są dostępne na www.aoc.com (znaleźć
model zakupiony w kraju i znaleźć informacje dotyczące regulacji i serwisu
na stronie wsparcia.
23
Dane techniczne
Ogólne dane techniczne
Nazwa modelu C27G2AE
System działania Kolorowy wyświetlacz LCD TFT
Panel
Inne
Charakterystyka
zyczna
Środowiskowe
Widoczny rozmiar ekranu Przekątna 68,6 cm
Podziałka pikseli
Wyświetlane kolory
Zakres skanowania w poziomie
Rozmiar skanowania w poziomie
(Maksymalny)
Zakres skanowania w pionie
Rozmiar skanowania w pionie
(Maksymalny)
Optymalne wstępne ustawienia
rozdzielczości
Max resolution
Plug & Play VESA DDC2B/CI
Źródło zasilania 100-240V~, 50/60Hz, 1.5A
Zużycie energii
Typ złącza VGA/ HDMI/ DP/ Wyjście słuchawek
Typ kabla sygnałowego
Temperatura
Wilgotność
Wysokość nad poziomem morza
0,3114mm (poziomo) × 0,3114mm (pionowo)
16,7 mln kolorów
30k-160kHz(D-SUB)
30k-200kHz(HDMI/DP)
597.888mm
48-144Hz(D-SUB)
48-165Hz(HDMI/DP)
336.312mm
1920x1080@60Hz
1920x1080@60Hz(D-SUB)
1920x1080@165Hz(HDMI/ DP)
Typowe (jasność = 90,kontrast = 50) 25W
Maks. (jasność = 100,kontrast = 100)
Tryb oszczędzania energii
Odłączany
Działanie 0°~ 40°
Bez działania -25°~ 55°
Działanie 10% do 85% (bez kondensacji)
Bez działania 5% do 93% (bez kondensacji)
Działanie 0~ 5000 m (0~ 16404 stóp)
Bez działania 0~ 12192 m (0~ 40000 stóp)
≤
≤
38W
0.5W
24
Zaprogramowane tryby wyświetlania
STANDARD ROZDZIELCZOŚĆ
VGA 640x480@60Hz 31,469 59,94
VGA 640x480@67Hz 35 66,667
VGA 640x480@72Hz 37,861 72,809
VGA 640x480@75Hz 37,5 75
VGA 640x480@100Hz 51,08 99,769
VGA 640x480@120Hz 61,91 119,518
DOS MODE 720x400@70Hz 31,469 70,087
DOS MODE 720x480@60Hz 29,855 59,710
SD 720x576@50Hz 31,25 50
SVGA 800x600@56Hz 35,156 56,25
SVGA 800x600@60Hz 37,879 60,317
SVGA 800x600@72Hz 48,077 72,188
SVGA 800x600@75Hz 46,875 75
SVGA 800x600@100Hz 63,684 99,662
SVGA 800x600@120Hz 76,302 119,97
SVGA 832x624@75Hz 49,725 74,551
CZĘSTOTLIWOŚĆ
POZIOMA (kHz)
CZĘSTOTLIWOŚĆ
PIONOWA (Hz)
XGA 1024x768@60Hz 48,363 60,004
XGA 1024x768@70Hz 56,476 70,069
XGA 1024x768@75Hz 60,023 75,029
XGA 1024x768@100Hz 81,577 99,972
XGA 1024x768@120Hz 97,551 119,989
WXGA+ 1440x900@60Hz 55,935 59,887
SXGA 1280x1024@60Hz 63,981 60,02
SXGA 1280x1024@75Hz 79,975 75,025
HD 1280x720@50HZ 37,071 49,827
HD 1280x720@60HZ 45 60
HD 1280x1080@60Hz 67,173 59,976
Full HD 1920x1080@60Hz 67,5 60
Full HD 1920x1080@100Hz 113,21 99,93
Full HD 1920x1080@120Hz 137,26 119,982
Full HD 1920x1080@165Hz 183.15 165
25
CQ27G2/CQ27G2S
STANDARD ROZDZIELCZOŚĆ
VGA 640x480@60Hz 31,469 59,940
VGA 640x480@72Hz 37,861 72,809
VGA 640x480@75Hz 37,500 75,00
SVGA 800x600@56Hz 35,156 56,250
SVGA 800x600@60Hz 37,879 60,317
SVGA 800x600@72Hz 48,077 72,188
SVGA 800x600@75Hz 46,875 75,000
XGA 1024x768@60Hz 48,363 60,004
XGA 1024x768@70Hz 56,476 70,069
XGA 1024x768@75Hz 60,023 75,029
SXGA 1280x1024@60Hz 63,981 60,020
SXGA 1280x1024@75Hz 79,976 75,025
WXGA+ 1440x900@60Hz 55,935 59,887
WXGA+ 1440x900@60Hz 55,469 59,901
WSXGA 1680x1050@60Hz 65,290 59,954
CZĘSTOTLIWOŚĆ
POZIOMA (kHz)
CZĘSTOTLIWOŚĆ
PIONOWA (Hz)
WSXGA 1680x1050@60Hz 64,674 59,883
FHD 1920x1080@60Hz 67,500 60,000
QHD for HDMI,DP 2560x1440@60Hz 88,787 59,951
QHD for HDMI,DP 2560x1440@75Hz 111,028 74,968
QHD for HDMI,DP 2560x1440@144Hz 222,056 143,952
IBM MODES
DOS 640x350@70Hz 31,469 70,087
DOS 720x400@70Hz 31,469 70,087
MAC MODES
VGA 640x480@67Hz 35,000 66,667
SVGA 832x624@75Hz 49,725 74,551
XGA 1024x768@75Hz 60,241 74,927
26
Przypisanie styków
19-stykowy przewód sygnałowy kolorowego wyświetlacza
Nr
styku
1. Dane TMDS 2+ 9. TMDS, dane, 0- 17. Masa DDC/CEC
2. Dane TMDS 2 - ekranowanie 10. Zegar TMDS + 18. +5 V Zasilanie
Nazwa sygnału
Nr
styku
Nazwa sygnału
Nr
styku
Nazwa sygnału
3. TMDS, dane, 2- 11. Ekranowanie zegara TMDS 19.
4. Dane TMDS 1+ 12. Zegar TMDS -
5. Dane TMDS 1 - ekranowanie 13. CEC
Rezerwa (urządzenie
6. TMDS, dane, 1- 14.
7. Dane TMDS 0+ 15. SCL
8. Dane TMDS 0－ekranowanie 16. SDA
20-stykowy przewód sygnałowy kolorowego wyświetlacza
Nr styku Nazwa sygnału Nr styku Nazwa sygnału
1 ML_Lane 3 (n) 11 GND
2 GND 12 ML_Lane 0 (p)
3 ML_Lane 3 (p) 13 CONFIG1
4 ML_Lane 2 (n) 14 CONFIG2
5 GND 15 AUX_CH(p)
6 ML_Lane 2 (p) 16 GND
7 ML_Lane 1 (n) 17 AUX_CH(n)
8 GND 18
9 ML_Lane 1 (p) 19 Powrót DP_PWR
10 ML_Lane 0 (n) 20 DP_PWR
włączane przy styku normalnie
zamkniętym)
Wykrywanie wkładania pod
napięciem
Wykrywanie wkładania pod
napięciem
27
15-stykowy przewód sygnałowy kolorowego wyświetlacza
Numer
styku
1 Wideo - Czerwony 9 +5V
2 Wideo - Zielony 10 Masa
3 Wideo - Niebieski 11 N.C.
4 N.C. 12 DDC - szeregowy, dane
5 Kabel wykrywania 13 Synchronizacja w poziomie
6 GND-R 14 Synchronizacja w pionie
7 GND-G 15 DDC - szeregowy, zegar
8 GND-B
15-stykowa strona przewodu
sygnałowego
Numer
styku
15-stykowa strona przewodu
sygnałowego
28
Plug and Play
Funkcja Plug & Play DDC2B
Monitor wyposażony jest w możliwości VESA DDC2B zgodnie z normą VESA DDC. Umożliwia ona informowanie
komputera hosta o tożsamości monitora i, zleżenie od zastosowanego poziomu DDC, przekazywanie dodatkowych
informacji o możliwościach monitora.
DDC2B jest dwukierunkowym kanałem danych korzystającym z protokołu I2C. Host może zażądać informacji EDID przez
kanał DDC2B.
29
Loading...
