Aoc G2778VQ User Manual [ru]

Download
Руководство пользователя ЖК-мониторa
G2778VQ Светодиодная подсветка
www.aoc.com
©2015 AOC.All Rights Reserved.
Бeзoпаcнocть ...................................................................................................................................................3
Уcлoвныe обозначения .............................................................................................................................3
Питаниe ......................................................................................................................................................4
Уcтанoвка ................................................................................................................................................... 5
Oчиcтка ....................................................................................................................................................... 6
Пpoчеe ........................................................................................................................................................ 7
Уcтанoвка ......................................................................................................................................................... 8
Coдepжимoe BOX ......................................................................................................................................8
Уcтанoвка пoдcтавки и ocнoвания ............................................................................................................ 9
Пoдключeниe мoнитopа .......................................................................................................................... 11
Функция FreeSync .............................................................................................................................. 12
Peгулиpoвка ...................................................................................................................................................13
Windows 10 ......................................................................................................................................... 13
Windows 8 ........................................................................................................................................... 15
Windows 7 ........................................................................................................................................... 17
Яркость ............................................................................................................................................... 21
Настройка изображения....................................................................................................................22
Температура цвета ............................................................................................................................23
Улучшение изображения ................................................................................................................... 24
Настройка экранного меню ............................................................................................................... 25
Дополнительно ..................................................................................................................................26
Выход..................................................................................................................................................27

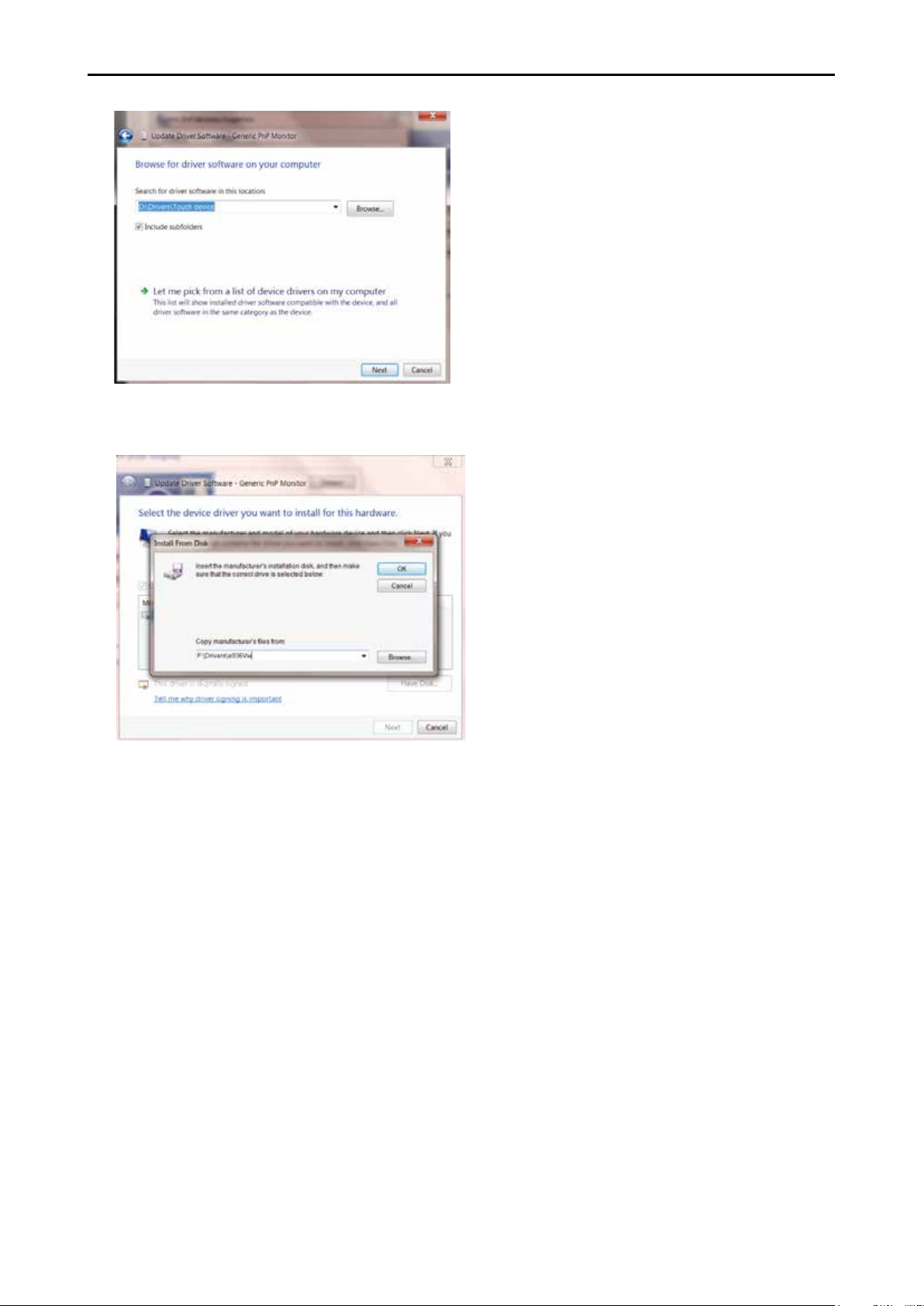

Программа-драйвер ......................................................................................................................................28
Windows 10 ......................................................................................................................................... 28
Windows 8 ........................................................................................................................................... 32
Windows 7 ........................................................................................................................................... 36
Пcиcк и ycтpaнeниe нeиoпpaвнocтeй ...........................................................................................................42
Texничecкиe xapaктepиcтики .........................................................................................................................43
Cтaндap
т �������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 47
Дeклapaция o cooтвeтcтвии тpeбoвaниям диpeктивы oбoтxoдax oт элeктpичecкoгo и элeктpoннoгo
1
Дeклapaция o cooтвeтcтвии тpeбoвaниям Диpeктивы oб oтxoдax элeктpичecкoгo и элeктpoннoгo
Cлyжбa............................................................................................................................................................50
2
Бeзoпаcнocть
Уcлoвныe обозначения
В следующих параграфах приведено описание условных обозначений, используемых в данном документе.
Примечания, предостережения и предупреждения
В данном руководстве встречаются абзацы, выделенные жирным шрифтом или курсивом, которые сопровождаются специальным значком. Такие абзацы представляют собой примечания, предостережения и предупреждения и имеют следующее значение:
ПРИМЕЧАНИЕ: представляет собой важную информацию, которая способствует более эффективному использованию компьютерной системы.
ПРЕДОСТЕРЕЖЕНИЕ: указывает на потенциальную опасность повреждения аппаратных средств или потери данных и объясняет как избежать возникновения этих неполадок.
ПРЕДУПРЕЖДЕНИЕ: указывает на потенциальную угрозу травм и объясняет как этого избежать. Некоторые предупреждения оформлены иначе и не сопровождаются значками. В таких случаях оформление конкретного предупреждения диктуется соответствующей регулирующей инстанцией.
3
Питаниe
Монитор должен работать только от источника питания, указанного на маркировке. Если вы не уверены в
характеристиках сети питания, обратитесь за консультацией к дилеру или в местную энергетическую компанию.
Монитор оснащен трехконтактным штекером питания с заземлением, т.е. штекером, имеющим третий
контакт (заземление). Такой штекер подходит только к розетке питания с предусмотренным заземлением. Если розетка не предназначена для трехконтактной вилки, вызовите электрика для установки требуемой розетки или используйте адаптер для безопасного заземления. Не пренебрегайте дополнительной безопасностью, которую обеспечивает розетка с заземлением.
Отключайте прибор от сети питания во время грозы, а также в тех случаях, когда монитор не используется
в течение долгого периода времени. Это обеспечит защиту монитора от повреждений, вызванных скачками напряжения в сети питания.
Не превышайте допустимой нагрузки на разветвители питания и на удлинительные шнуры. Перегрузка
может стать причиной пожара или поражения электрическим током.
Для обеспечения удовлетворительной работы используйте монитор только с компьютерами, входящими в
перечень UL, которые имеют розетки соответствующей конфигурации, маркированные на 100 - 240 В, мин. 1.5A
Розетка должна устанавливаться рядом с оборудованием и быть легко доступной.
Устройство должно использоваться только с адаптером питания (выходное напряжение 12 В=), имеющим
лицензии UL и CSA. (Только для мониторов с блоком питания).
4
Уcтанoвка
Оставьте вокруг устройства по меньшей мере указанное расстояние.
11 7/8 дюйма
4 дюйма 4 дюйма
4 дюйма
Установка на стене
30 cm
10 cm 10 cm
10 cm
Не устанавливайте монитор на неустойчивую тележку, подставку, штатив, кронштейн или стол. Падение
монитора может вызвать серьезные повреждения устройства и даже травмировать пользователя. Используйте только тележки, подставки, штативы, кронштейны, рекомендованные производителем или поставляемые вместе с монитором. При установке устройства следуйте инструкциям производителя, а также используйте крепежные принадлежности, рекомендованные производителем. Соблюдайте осторожность при перемещении устройства на тележке.
Не проталкивайте посторонние предметы в прорези корпуса монитора.Это может вызвать повреждение
цепей электрической схемы и привести к возгоранию или поражению электрическим током. Избегайте попадания жидкости на монитор.
Не кладите монитор на пол передней частью.
В случае крепления монитора к стене или его установки на полку применяйте монтажный комплект,
рекомендованный производителем, и следуйте инструкциям по установке.
Оставьте вокруг монитора некоторое место, как показано ниже. В противном случае ненадлежащая
циркуляция воздуха может стать причиной перегрева и привести к возгоранию или повреждению монитора.
При установке монитора на подставку или креплении к стене ознакомьтесь со следующей информацией о свободном пространстве вокруг монитора, которое необходимо обеспечить для вентиляции:
Установка на стойке
11 7/8 дюйма
30
4 дюйма
10
CM
CM
4 дюйма
10
CM
Оставьте вокруг устройства по меньшей мере указанное расстояние.
4 дюйма
10
CM
5
Oчиcтка
Регулярно протирайте корпус входящей в комплект тканью. Не используйте сильные чистящие средства,
которые могут выжигать поверхность корпуса изделия. Для очистки следует использовать мягкие моющие средства.
При очистке убедитесь, что чистящее средство не попадает в изделие. Ткань для очистки не должна быть
слишком грубой, т.к. это может привести к возникновению царапин на поверхности экрана.
Отсоединяйте кабель питания перед очисткой изделия.
6
Пpoчеe
При возникновении странного запаха, звука или дыма из устройства НЕМЕДЛЕННО отключите кабель
питания и обратитесь в сервисный центр.
Убедитесь, что вентиляционные отверстия не заблокированы столом или шторами.
Не подвергайте жидкокристаллический монитор сильным вибрациям или ударам во время работы.
Не ударяйте и не бросайте монитор при его эксплуатации или транспортировке.
7
Уcтанoвка
Coдepжимoe BOX
CD Руководство Силовой кабель Основание монитора
Монитор
* * * *
Аналоговый кабель Аудио кабель HDMI кабель DP кабель
*Не все сигнальные кабели(аналоговый, Аудио, HDMI, DP )поставляются для всех стран и регионов. За
информацией обращайтесь к местному продавцу или в филиал AOC.
8
Уcтанoвка пoдcтавки и ocнoвания
Устанавливайте и удаляйте основание согласно приведенной ниже процедуре.
Настройка:
Удалить:
9
Peгулиpoвка угла пpocмoтpа
Для наилучшего просмотра рекомендуется смотреть на монитор в фас, затем повернуть его на требуемый угол. Придерживайте подставку, чтобы не уронить монитор во время настройки угла. Вы можете изменять угол поворота монитора от-4° до 21°.
-4
ПРИМЕЧАНИЕ:
Не прикасайтесь к жидкокристаллическому экрану во время изменения угла. Так вы можете повредить или сломать жидкокристаллический экран.
21
10
Пoдключeниe мoнитopа
Разъемы для подключения кабелей расположены на задней панели монитора и компьютера :
1
1. AC port
2. DP
3. HDMI
4. D-Sub
5. Аудио
6. Earphone
Для защиты оборудования всегда выключайте компьютер и жидкокристаллический монитор перед подключением.
1. Подсоедините кабель питания к гнезду переменного тока на задней панели монитора.
2. Подсоедините 15-контактный разъем на одном конце кабеля D-Sub к задней панели монитора, а другой конец
– к порту D-Sub компьютера.
3. (Не входит в комплект поставки – необходима видеокарта сHDMI -портом). Подсоедините разъем на одном конце HDMI -кабеля к задней панели монитора, другой разъем – к HDMI -порту компьютера.
4. (Не входит в комплект поставки – необходима видеокарта сАудио -портом). Подсоедините разъем на одном конце Аудио -кабеля к задней панели монитора, другой разъем – к Аудио -порту компьютера.
5. (Не входит в комплект поставки – необходима видеокарта с DP -портом). Подсоедините разъем на одном конце DP -кабеля к задней панели монитора, другой разъем – к DP -порту компьютера.
6. Включите монитор и компьютер.
7. Поддерживаемые видеоразрешения: через портыVGA / HDMI / DP.
3 4 52
6
Если на экране монитора появилось изображение, то установка завершена. Если изображения нет, см. раздел «Поиск и устранение неисправностей.
11
Требования к системе
Функция FreeSync
1. Функция FreeSync работает с DisplayPort.
2. Совместимая видеокарта: Ниже приводится список рекомендованных видеокарт. Такой же список
представлен на веб-сайтеwww.AMD.com
• AMD Radeon R9 295X2
• AMD Radeon R9 290X
• AMD Radeon R9 290
• AMD Radeon R9 285
• AMD Radeon R7 260X
• AMD Radeon R7 260
Уcтанoвка кpoнштeйна для кpeплeния на cтeну
Подготовка к
Монитор можно прикрепить к рычагу для крепления к стене, который приобретается отдельно. Отключите питание перед выполнением этой процедуры. Выполните следующие действия:
1
Снимите основание.
2
Следуйте инструкциям производителя по сборке рычага для крепления к стене.
3
Поместите кронштейн на заднюю панель монитора. Совместите отверстия на кронштейне с отверстиями на задней панели монитора.
4
Установите 4 винта в отверстия и затяните их.
5
Подключите кабели. Инструкции по крепежу дополнительного кронштейна к стене приведены в руководстве пользователя, поставляемом с дополнительным кронштейном.
установке дополнительного кронштейна для крепления монитора к стене.
Примечание: Отверстия крепежных винтов VESA имеются не на всех моделях, обратитесь за справкой к продавцу прибора или в официальное представительство AOC.
12
Peгулиpoвка
Уcтaнoвкa oптимaльнoго paэpeшeния

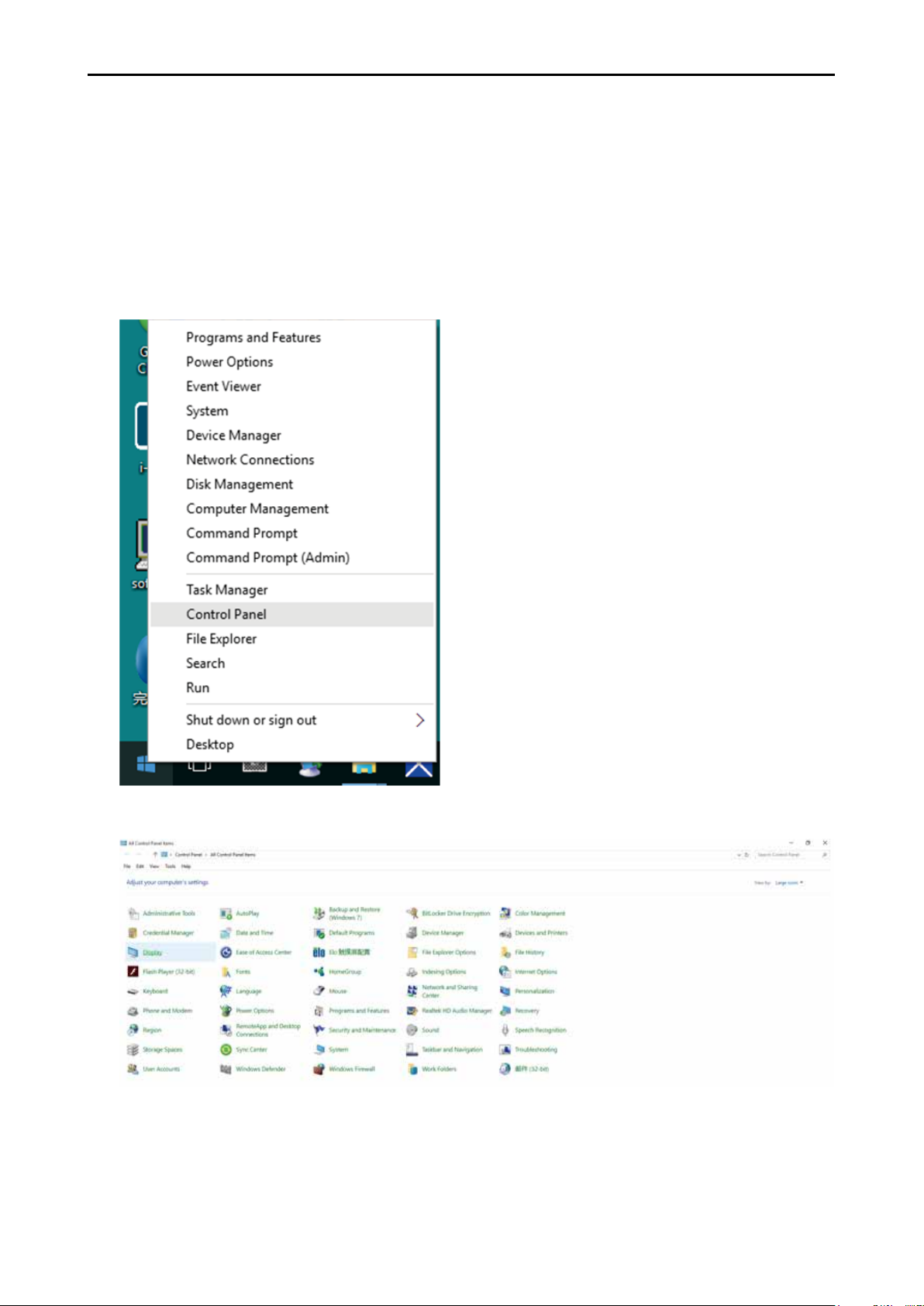

Windows 10
Для ОС Windows 10:
• Щелкните правой кнопкой ПУСК.
• Щелкните «ПАНЕЛЬ УПРАВЛЕНИЯ».
• Щелкните «ЭКРАН».
13
• Нажмите на кнопку «Изменение параметров дисплея».
• Переместите SLIDE-BAR (БЕГУНОК) для установки оптимального разрешения.
14

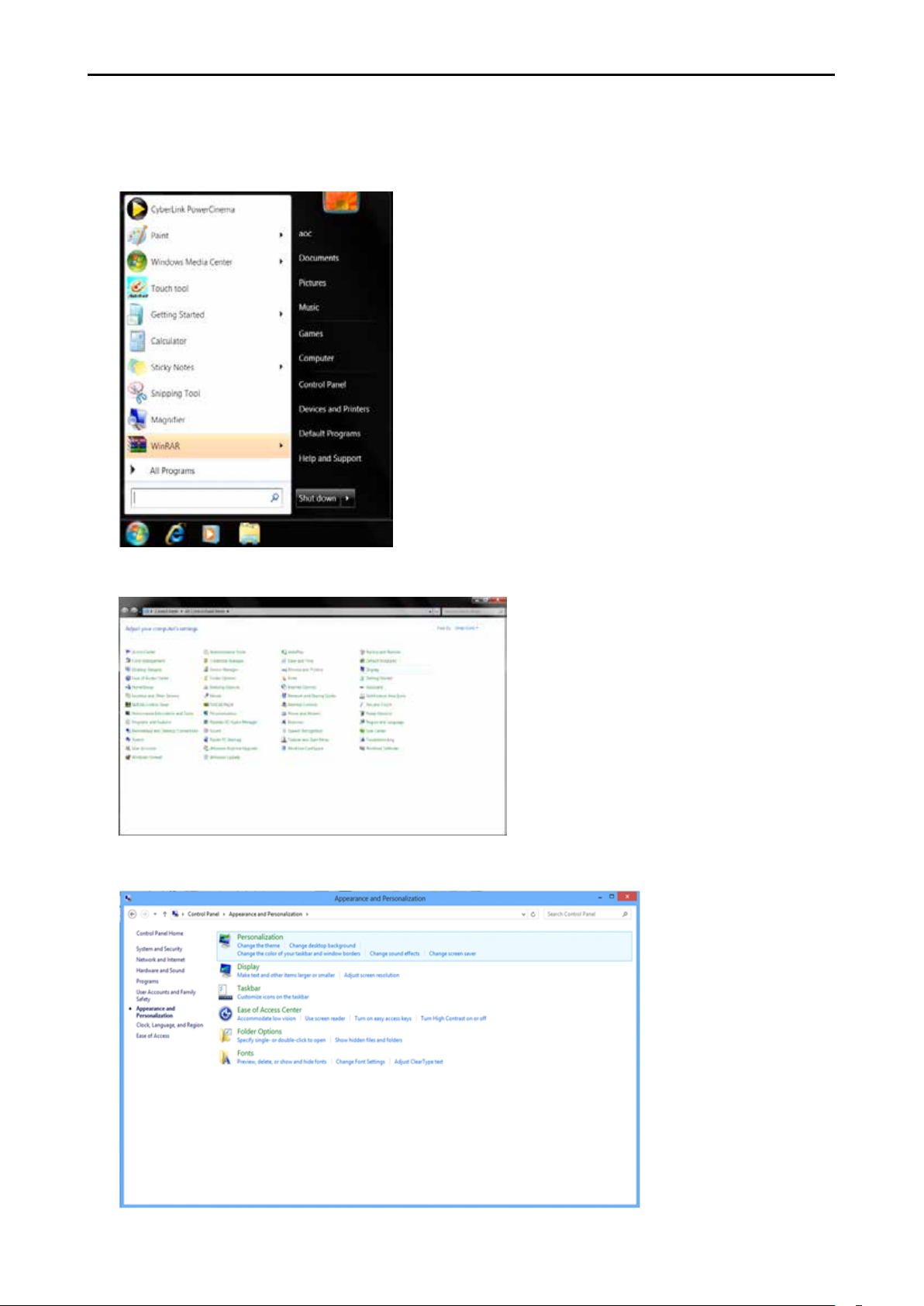

Windows 8
Для ОС Windows 8:
• Щелкните правой кнопкой и выберите Все приложения в нижней правой части экрана.
• Для «Вид»выберите «Категория».
• Щелкните «Оформление и персонализация».
15
• Щелкните «ЭКРАН».
• Переместите SLIDE-BAR (БЕГУНОК) для установки оптимального разрешения.
16
Windows 7
Для ОС Windows 7:
• Щелкните ПУСК.
• Щелкните «ПАНЕЛЬ УПРАВЛЕНИЯ».
• Щелкните «Оформление».
• Щелкните «ЭКРАН».
17
• Нажмите кнопку «Изменение параметров дисплея».
• Переместите SLIDE-BAR (БЕГУНОК) для установки оптимального разрешения.
18
Гopячиe клaвиши
1 Оригинал/Авто / Выход 2 Режим "Игра" / < 3 Громкость/>
4
Меню/Ввод
5
Питание
Питaниe
ННажмите для включения или выключения монитора.
Меню/Ввод
Нажмите для отображения экранного меню или подтверждения выбора.
Громкость
>
Если экранное меню закрыто, нажмите на кнопку Громкость, чтобы активировать шкалу настройки громкости. Отрегулируйте громкость кнопками < и > (только для моделей, в которых имеются динамики).
Режим «Игра»
<
Если экранное меню закрыто, нажмите на кнопку со знаком минус, чтобы открыть функцию игрового режима, а затем кнопками < и > выберите нужный режим игры (FPS, RTS, Гонки, Игрок 1 или Игрок 2) в зависимости от конкретного типа игры.
Оригинал / Авто / Выход
Когда закрыт OSD, нажмите и удерживайте около 3 секунд клавишу Авто/Оригинальная (только для моделей с двойным входом и более). Когда закрыт OSD, нажатие клавиши Авто/Оригинальная будет функцией Оригинальной горячей клавиши (только для моделей с двойным входом и более).
19
Hacтpoйкa зкpaннoгo мeню
Инструкция по использованию кнопок управления.
Luminance
Contrast 50
Brightness
Eco mode
1)
Нажмите -button (кнопку МЕНЮ) для открытия экранного меню.
2)
Используйте кнопки < и > для выбора функций. Выбрав нужную функцию, нажмите -button (кнопку
Image Setup Color Setup Picture Boost OSD Setup Extra Exit
Standard
Gamma
50
Gamma 1
OffDCR
MediumOverdrive
Game Mode
Shadow Control 50
Off
МЕНЮ) для входа в подменю. Выбрав нужную функцию, нажмите -button (кнопку МЕНЮ) для ее активации.
3)
Используйте кнопки < и > для изменения значения выбранного параметра. Нажмите < и > для выбора другой
функции в подменю. Нажмите кнопку
(AВТО) для выхода. Для настройки другой функции повторите
шаги 2-3.
4)
Функция блокировки экранного меню. Для блокировки экранного меню нажмите и удерживайте -but­ton (кнопку МЕНЮ), когда монитор выключен, затем нажмите кнопку ПИТАНИЕ для включения монитора.
Для разблокирования экранного меню нажмите и удерживайте -button (кнопку МЕНЮ), когда монитор выключен, затем нажмите кнопку ПИТАНИЕ для включения монитора.
Примечания.
1)
Если устройство имеет один вход сигнала, пункт «Input Select (Выбор входа)» недоступен.
2)
Режимы ECO (кроме режима Обычный), DCR, DCB и Увеличение изображения. Из указанных четырех режимов можно выбрать только один.
20
Яркость
Luminance
Contrast 50
Brightness
Eco mode
1�
Нажмите (Меню) для отображения МЕНЮ.
2�
Кнопками < и > выберите (Яркость) и нажмите для входа.
3�
Кнопками < и > выберите подменю, и Нажмите для входа.
4�
Кнопками < и > отрегулируйте параметр кнопками.
5�
Нажмите
Image Setup Color Setup Picture Boost OSD Setup Extra Exit
Gamma 1
MediumOverdrive
Standard
для выхода.
Gamma
50
Яркость 0-100 Backlight Adjustment Контрастность 0-100 Contrast from Digital-register.
Стандартное Standard Mode Текст Text Mode
Экономичный режим
Интернет Internet Mode Игра Game Mode Кино
Movie Mode Спорт Sports Mode Гамма 1 Установить гамму 1
Gamma
Гамма 2 Установить гамму 2 Гамма 3 Установить гамму 3
DCR
Выкл. Отключить динамический контраст Вкл. Включить динамический контраст слабый Освещение
погнать
Среднесильный сильный
Отрегулируйте время отклика
Выкл Выкл Частота вертикальной развертки > 85 Гц
Режим "Игра"
FPS (Игра-стрелялка от первого лица)
RTS (Стратегия в реальном времени)
Гонка
Игра в режиме FPS (Игра-стрелялка от первого лица).
Повышается детализация уровня черного в темных сценах.
Игра в режиме RTS (Стратегия в реальном времени).
Улучшается время реакции и яркость для сглаживания
изображений.
Игра в режиме Гонка. Обеспечивается максимально
короткое время реакции и высокая насыщенность цвета. Игрок 1 Параметры пользователя, сохраненные как Игрок 1.
Game Mode
OffDCR
Shadow Control 50
Off
Теневое управление
Игрок 2 Параметры пользователя, сохраненные как Игрок 2.
выкл. Оптимизация игрой Smartimage не выполняется
По умолчанию для теневого управления установлено
значение 50, однако конечный пользователь может выбрать
значение от 50 до 100 или 0, чтобы увеличить контрастность
0-100.
для повышения четкости изображения.
1. Чтобы повысить четкость мелких деталей слишком темных изображений, выберите значение от 50 до 100.
2. Чтобы повысить четкость мелких деталей слишком светлых изображений, выберите значение от 50 до 0.
21
Настройка изображения
Image Setup
Clock 50
Phase
Sharpness
1�
Нажмите (Меню) для отображения МЕНЮ.
2�
Кнопками < и > выберите (Настройка изображения), и нажмите для входа.
3�
Кнопками < и > выберите подменю, и Нажмите для входа.
4�
Кнопками < и > отрегулируйте параметр кнопками.
5�
Нажмите
для выхода.
50
50
Частота 0-100
Фокусировка 0-100
H.Position
V.Position
Настройка частоты изображения для уменьшения вертикальных помех
Настройка фазы изображения для уменьшения горизонтальных помех
50
50
Резкость 0-100 Настройка Резкость
Положение по горизонтали
0-100 Настройка положения изображения по горизонтали.
LuminanceOSD SetupColor Setup Picture Boost ExitExtra
Положение по вертикали 0-100 Настройка положения изображения по вертикали.
22
Температура цвета
Color Setup
DCB Mode
DCB Demo
1�
Нажмите (Меню) для отображения МЕНЮ.
2�
Кнопками < и > выберите (Температура цвета), и нажмите для входа.
3�
Кнопками < и > выберите подменю, и Нажмите для входа.
4�
Кнопками < и > отрегулируйте параметр кнопками.
5�
Нажмите
Picture Boost ExitExtra
Warm
off
off
для выхода.
RedColor Temp.
Green
Теплая
Обычная
Холодная
Color Temp.
sRGB
красного
Пользовательский
зеленого
синего
DCB Mode
Полное улучшение
Естественные телесные оттенки
Зеленое поле вкл. или выкл.
Небесно-голубой
Автоопределение
вкл. или выкл.
вкл. или выкл.
вкл. или выкл.
вкл. или выкл.
50
50
50Blue
Вызов значения теплого цвета из программируемого ПЗУ
Вызов значения обычной цветовой температуры из программируемого ПЗУ
Вызов значения холодного цвета из программируемого ПЗУ
Вызов значения цветовой температуры SRGB из программируемого ПЗУ
Увеличение доли красного из цифрового регистра
Увеличение доли зеленого из цифрового регистра
Увеличение доли синего из цифрового регистра
Включение или выключение режима полного улучшения
Включение или выключение режима естественных телесных оттенков
Включение или выключение режима зеленого поля
Включение или выключение режима небесно-голубых оттенков
Включение или выключение режима автоматического определения
DCB Demo вкл. или выкл. Включение или выключение демонстрации
LuminanceOSD Setup
Image Setup
23
Улучшение изображения
Picture Boost
Bright Frame
Frame Size
1�
Нажмите (Меню) для отображения МЕНЮ.
2�
Кнопками < и > выберите (Улучшение изображения), и нажмите для входа.
3�
Кнопками < и > выберите подменю, и Нажмите для входа.
4�
Кнопками < и > отрегулируйте параметр кнопками.
5�
Нажмите
off
для выхода.
Усиление изображения
Яркость
Контрастность
Положение по горизонтали
Положение по вертикали
50
14-100
0-100
0-100
0-100
0-100
ExitExtra
Регулировка размера кадра
Регулировка яркости кадра
Регулировка контрастности кадра
Регулировка положения кадра по горизонтали
Регулировка положения кадра по вертикали
LuminanceOSD Setup
50Brightness
50Contrast
Image Setup
Color Setup
50H. position
50V.position
Яркий кадр вкл. или выкл. Включение или выключение режима яркого кадра
Примечание.
Для улучшения качества просмотра отрегулируйте яркость, контраст и положение яркого кадра.
24
Настройка экранного меню
OSD Setup
Language
Timeout
1�
Нажмите (Меню) для отображения МЕНЮ.
2�
Кнопками < и > выберите (Настройка экранного меню), и нажмите для входа.
3�
Кнопками < и > выберите подменю, и Нажмите для входа.
4�
Кнопками < и > отрегулируйте параметр кнопками.
5�
Нажмите
Extra
English
для выхода.
10
Положение по горизонтали
Положение по вертикали
Время ожидания 5-120
Exit
H. position
V.position
Luminance
0-100 Настройка положения экранного меню по горизонтали.
0-100 Настройка положения экранного меню по вертикали.
Настройка времени ожидания экранного меню
Image Setup
50
0
Break Reminder
Прозрачность 0-100 Настройте прозрачность OSD
Color Setup
Picture Boost
25Transparence
off
Выбор языка Выбор языка меню
Функция напоминания о перерыве
DP Capaciliby
вкл. или выкл.
1.1/1.2
Функция напоминания о перерыве напоминает пользователю о необходимости сделать перерыв, если он работает более 1 часа.
Бясплатны Функцыя сінхранізацыі Шоуду быць выкарыстаны ў DP1.2.
25
Дополнительно
Extra
DVI
Auto Config
Off timer
1�
Нажмите (Меню) для отображения МЕНЮ.
2�
Кнопками < и > выберите (Дополнительно), и нажмите для входа.
3�
Кнопками < и > выберите подменю, и Нажмите для входа.
4�
Кнопками < и > отрегулируйте параметр кнопками.
5�
Нажмите
Yes
00
для выхода.
LuminanceExit
Image RatioInput Select
DDC-CI
Reset
Image Setup
Color Setup
wide
Yes
NO
Выбор вход AUTO/D-SUB/HDMI/DP Выберитевходного сигнала
Автоматическая конфигурация
да или нет
Автоматическая установка стандартных параметров изображения
Таймер выкл 0 – 24 ч Выберите режим для отключения монитора.
Полный, Квадратный,
1:1,17 дюймов (4:3), Формат изображения
19 дюймов (4:3), 19
дюймов (16:10), 21,5
Выбор широкоэкранного изображения или формата
изображения дюйм (16:9), 22 дюйма (16:10), 23 дюйма (16:9)
DDC-CI да или нет Включение и выключение поддержки DDC-CI
Picture Boost
Resolution: 1920(H)x1080(V)
H. Frequency: 67KHz
V. Frequency: 60Hz
OSD Setup
Сброс да или нет Восстановление стандартных настроек меню
Информация
Отображение информации об источниках сигналов
основного и вложенного изображений
26
Выход
LuminanceExit
1�
Нажмите (Меню) для отображения МЕНЮ.
2�
Кнопками < и > выберите (Выход), и нажмите для выхода.
3�
Нажмите
для выхода.
Image Setup
Color Setup
Выход Выход из экранного меню
Picture Boost
OSD Setup
Extra
Cвeтoдиoдный индикaтop
Статус Цвет светодиода
Режим работы Зеленый
Режим ожидания Оранжевый
27
Программа-драйвер
Драйвер монитора
Windows 10
• Запустите Windows® 10
• Щелкните правой кнопкой ПУСК.
• Щелкните «Панель управления».
• Щелкните значок«Экран».
28
• Нажмите на кнопку «Изменение параметров дисплея»
• Нажмите кнопку «Дополнительные параметры».
29
• Выберите вкладку «Монитор», а затем нажмите кнопку «Свойства».
• Выберите вкладку «Драйвер».
• Откройте окно «Обновление драйверов - Универсальный монитор PnP», щелкнув кнопку «Обновить...», а затем нажмите кнопку «Выполнить поиск драйверов на этом компьютере».
30
• Выберите «Выбрать драйвер из списка уже установленных драйверов».
• Нажмите кнопку «Диск». Нажмите на кнопку «Обзор» и перейдите в следующий каталог:
X:\Driver\module name (где X – буква диска, назначенная приводу компакт-дисков).
• Выберите файл «xxx.inf», а затем нажмите кнопку «Открыть». Нажмите кнопку «OK».
• Выберите модель своего монитора и нажмите кнопку «Далее». Файлы будут скопированы с компакт-диска на жесткий диск компьютера.
• Закройте все окна и извлеките компакт-диск.
• Выполните перезапуск системы. Система автоматически выберет максимальную частоту обновления экрана и соответствующий профиль согласования цветов.
31
Windows 8
• Запустите Windows® 8
• Щелкните правой кнопкой и выберите «Все приложения» в нижней правой части экрана.
• Щелкните значок «Панель управления»
• Для «Вид» выберите «Крупные значки» или «Мелкие значки».
32
• Щелкните значок «Экран».
• Нажмите на кнопку «Изменение параметров дисплея».
• Нажмите на кнопку«Дополнительные параметры».
33
• Выберите вкладку «Монитор», а затем нажмите на кнопку«Свойства».
• Выберите вкладку «Драйвер».
• Откройте окно «Обновление драйверов-Универсальный монитор PnP», щелкнув «Обновить...», а затем нажмите на кнопку «Выполнить поиск драйверов на этом компьютере».
34
• Выберите «Выбрать драйвер из списка уже установленных драйверов».
• Нажмите на кнопку «Диск».Нажмите на кнопку«Обзор» и перейдите в следующий каталог:
X:\Driver\module name (где X – буква диска, назначенная приводу компакт-дисков).
• Выберите файл «xxx.inf» и нажмите на кнопку «Открыть».Нажмите на кнопку «OK».
• Выберите модель своего монитора и нажмите на кнопку «Далее».Файлы будут скопированы с компакт-диска на жесткий диск компьютера.
• Закройте все окна и извлеките компакт-диск.
• Выполните перезапуск системы. Система автоматически выберет максимальную частоту обновления экрана и соответствующий профиль согласования цветов.
35
Windows 7
• Запустите Windows® 7
• Нажмите кнопку «Пуск», затем выберите «Панель управления».
• Щелкните значок «Экран».
• Нажмите кнопку «Изменение параметров дисплея».
36
• Нажмите кнопку «Дополнительные параметры».
• Выберите вкладку «Монитор», а затем нажмите кнопку «Свойства».
• Выберите вкладку «Драйвер».
37
• Откройте окно «Обновление драйверов-Универсальный монитор PnP», нажав на кнопку«Обновить...», а затем нажмите на кнопку «Выполнить поиск драйверов на этом компьютере».
• Выберите «Выбрать драйвер из списка уже установленных драйверов».
• Нажмите кнопку «Диск». Нажмите на кнопку «Обзор» и перейдите в следующий каталог:
X:\Driver\module name (где X – буква диска, назначенная приводу компакт-дисков).
• Выберите файл «xxx.inf», а затем нажмите кнопку «Открыть». Нажмите кнопку «OK».
• Выберите модель своего монитора и нажмите кнопку «Далее». Файлы будут скопированы с компакт-диска на жесткий диск компьютера.
• Закройте все окна и извлеките компакт-диск.
• Выполните перезапуск системы. Система автоматически выберет максимальную частоту обновления экрана и соответствующий профиль согласования цветов.
38
i-Menu
Добро пожаловать в программное обеспечение «i-меню» от AOC. «i-меню» облегчает настройку дисплея монитора на экране вместо кнопки «OSD» (Отображение выполняемых функций на экране) на мониторе. Нажмите здесь для настройки программного обеспечения. Для осуществления установки следуйте руководству по установке. Поддерживаемые операционные системы: Windows 8, Windows 7, Windows 10.
39
e-Saver
Добро пожаловать в программу управления потреблением электроэнергии монитором AOC e-Saver! В программе AOC e-Saver имеются функции Smart Shutdown (Интеллектуальное выключение) для ваших мониторов, позволяющие временно выключать ПК, независимо от состояния, в котором он находится (On (Вкл.), Off (Выкл.), Sleep (Режим ожидания) или Screen Saver (Экранная заставка)); фактическое время выключения зависит от предпочтений пользователя (см. пример ниже). Щелкните «driver/e-Saver/setup.exe», чтобы начать установку программы e-Saver, следуйте указаниям мастера установки, чтобы завершить установку программы
Для любого состояния ПК в выпадающем меню можно выбрать необходимое время (в минутах) для автоматического выключения вашего монитора. Иллюстрация приведенного выше примера.
1)
Монитор никогда не выключится, если компьютер включен.
2)
Монитор автоматически выключится через 5 минут после выключения ПК.
3)
Монитор автоматически выключится через 10 минут после перехода ПК в режим ожидания.
4)
Монитор автоматически выключиться через 20 минут после появления экранной заставки.
Можно нажать кнопку “RESET” (Сброс), чтобы установить для функции e-Saver значения по умолчанию, как показано ниже.
40
Screen+
Добро пожаловать в программное обеспечение Screen+ от AOC Приложение Screen+ предназначено для разделения экрана рабочего стола: оно разделяет рабочий тол на несколько панелей, в каждой из которых отображается отдельное окно. Для доступа достаточно перетащить окно на соответствующую панель. Приложение поддерживает использование нескольких мониторов, упрощающее работу. Для установки приложения следуйте инструкциям программы установки. Поддерживаемые операционные системы: Windows 8, Windows 7, Windows 10.
41
Пcиcк и ycтpaнeниe нeиoпpaвнocтeй
Неисправность Возможное устранение
Индикатор питания не светится
Нет изображения на экране
Нечеткое изображение. Возникает теневой контур
Изображение дергается, мерцает или появляются волнообразные искажения
Выключатель питания компьютера должен находиться в положении "ВКЛ".
Не отображается один из основных цветов (красный, зеленый или синий) Изображение на экране имеет неправильный размер или расположено не по центру Изображение имеет дефекты цвета (белый не отображается как белый) Горизонтальное или вертикальное искажение на экране
Убедитесь, что кнопка питания находится в положении "ВКЛ", а шнур питания надежно подключен к заземленной розетке сети питания и к монитору.
• Кабель питания подключен правильно? Проверьте правильность подключения и наличие электропитания.
• Кабель подключен правильно? (Подключен с помощью кабеля D-sub) Проверьте подключение кабеля DB-15. (Подсоединение с использованием кабеля DP) Проверьте подключение кабеля DP. * Вход DP присутствует только на некоторых моделях. (Подсоединение с использованием кабеля Проверьте подключение кабеля * Вход
• Если устройство включено, перезагрузите компьютер для отображения начального экрана (экрана входа в систему).
При появлении начального окна (окно входа) запустите компьютер в соответствующем режиме (безопасный режим для Windows ME/XP/2000) и измените частоту видеокарты. (См. Установка оптимального разрешения) Если начальное окно (окно входа) не появляется, обратитесь в сервисный центр или к дилеру.
• На экране отображаются сообщения «Входной сигнал не поддерживается»?
Данное сообщение появляется, когда сигнал с видеокарты превышает максимальное разрешение, с которым может правильно работать монитор. Настройте максимальное разрешение и частоту, с которыми может правильно работать монитор.
• Убедитесь, что установлены драйверы для монитора AOC (Драйверы для монитора AOC можно загрузить с здесь).
Отрегулируйте яркость и контрастность. Нажмите для выполнения автоматической настройки. Убедитесь, что не используется удлинитель или разветвительное устройство для сигнального кабеля. Рекомендуется подключать монитор непосредственно к разъему видеокарты, расположенному на задней панели компьютера. Уберите электрические приборы, которые могут наводить помехи, как можно дальше от монитора. Используйте максимально возможную при данном разрешении частоту обновления. Монитор не выходит из режима ожидания. Видеокарта компьютера должна быть плотно вставлена в свое гнездо. Убедитесь, что видеокабель монитора надежно подсоединен к компьютеру. Убедитесь, что видеокабель монитора Проверьте видеокабель, подключаемый к монитору, и убедитесь, что контакты не изогнуты. Это можно проверить нажатием клавиши CAPS LOCК на клавиатуре и наблюдением за светодиодным индикатором CAPS LOCК. Светодиод должен зажигаться и гаснуть после нажатия клавиши CAPS LOCК. Проверьте видеокабель, подключаемый к монитору, и убедитесь, что контакты не повреждены. Убедитесь, что видеокабель монитора.
Отрегулируйте положение по горизонтали и вертикали или нажмите кнопку быстрого вызова функции (AUTO).
Настройте цвета RGB или выберите требуемую цветовую температуру.
Завершите работу в Windows 95/98/2000/ME/XP, затем настройте значение ЧАСТОТА и ФОКУСИРОВКА. Нажмите для выполнения автоматической настройки.
присутствует только на некоторых моделях.
HDMI
HDMI
.
HDMI
)
42
Texничecкиe xapaктepиcтики
Oбщиe тexничecкиe xapaктepиcтики
Номер модели G2778VQ
Жидкокристаллическая панель
Разрешение
Управляющая система
Размер видимого изображения
Шаг пикселей 0, 3114 mm (H) x 0, 3114 mm (V)
Видео
Раздельная синхронизация H/V TTL
Цвета дисплея 16,7M файлов
Частота отображения точек 196 MHz Частота горизонтальной
развертки: Частота вертикальной развертки 50 Hz - 76 Hz
Оптимальное установленное изготовителем (стандартное) разрешение
Plug & Play VESA DDC2B/CI
Входной разъем
Входной видеосигнал аналоговый: 0,7 В p-p (стандарт), 75 Ом, HDMI,DP
Выходной разъем наушники
Источник питания 100-240V~,50/60Hz
Потребляемая мощность
цветной жидкокристаллический дисплей TFT
68, 6 cmпо диагонали.
Аналоговый интерфейс (R, G, B), HDMI/DP Цифроваяинтерфейс
30 kHz - 83 kHz
1920 x 1080 (60 Hz)
VGA / HDMI/DP
Типичный(Яркость = 90,Контрастность = 50)
(Яркость = 100,Контрастность =100)
энергопотребление
32Вт
42Вт
≤0.5Вт
Физические характеристики
Условия эксплуатации
Таймер выкл. 0 – 24 ч
Выступающие 2W x 2
Тип разъема VGA, HDMI, DP, Audio input, выход на наушники
Тип сигнального кабеля Съемный
при эксплуатации от 0° до 40°
Температура
при хранении от -25° до 55°
при эксплуатации 10% to 85% (без конденсации)
Влажность
при хранении 5% to 93% (без конденсации)
при эксплуатации 0 – 5000 м (0 – 16404 футов)
Высота
при хранении 0 –12192 м (0 – 40000 футов)
43
Уcтaнoвлeнныe изгoтoвитeлeм гpaфичrcкиe peжимы
ПОДСТАВКА РАЗРЕШЕНИЕ
640×480 @60Hz 31.469 59.940
VGA
Dos-mode 720×400 @70Hz 31.469 70.087
SVGA
XGA
***
640×480 @67Hz 35.000 66.667
640×480 @72Hz 37.861 72.809
640×480 @75Hz 37.500 75.000
800×600 @56Hz 35.156 56.250
800×600 @60Hz 37.879 60.317
800×600 @72Hz 48.077 72.188
800×600 @75Hz 46.875 75.000
832×624 @75Hz 49.725 74.551
1024×768 @60Hz 48.363 60.004
1024×768 @70Hz 56.476 70.069
1024×768 @75Hz 60.023 75.029
1024×768 @75Hz 60.241 74.927
1280×720 @60Hz 45.000 60.000
1280×960 @60Hz 60.000 60.000
Частота горизонтальной развертки (кГц)
Частота вертикальной развертки (Гц)
SXGA
WXGA+ 1440×900 @60Hz 55.935 59.887
WSXGA 1680X1050 @60Hz 65.290 59.954
FHD 1920×1080@60Hz 67.500 60.000
1280×1024 @60Hz 63.981 60.02
1280×1024 @75Hz 79.976 75.025
44
Haзнaчeниe кoнтaктoв
15-контактный кабель для передачи сигналов цветного изображения
№ контакта Наименование сигнала № контакта Наименование сигнала
1 Видео-красный 9 +5V
2 Видео-зеленый 10 Земля
3 Видео-синий 11 Не задействован
4 Не задействован 12
5 Определение кабеля 13 Горизонтальная синхронизация
6 ЗЕМЛЯ-КРАСНЫЙ 14 Вертикальная синхронизация
7 ЗЕМЛЯ-ЗЕЛЕНЫЙ 15
8 ЗЕМЛЯ-СИНИЙ
Последовательная передача DDC­данных
Последовательная DDC­синхронизация
19-Pin Color Display Signal Cable
№ контакта Наименование сигнала № контакта Наименование сигнала
1 Данные TMDS 2+ 11 Экранирование TMDS-синхронизации
2 Данные TMDS 2 экранирование 12 TMDS-синхронизация
3 Данные TMDS 2 13 CEC
4 Данные TMDS 1 + 14 Зарезервировано (не задействован на устройстве)
5 Данные TMDS 1 экранирование 15 SCL
6 Данные TMDS 1 16 SDA
7 Данные TMDS 0+ 17 Земля DDC/CEC
8 Данные TMDS 0 экранирование 18 Питание +5 В
9 Данные TMDS 0 19 Определение "горячего" подключения
10 TMDS-синхронизация +
45
20-контактный кабель для передачи сигналов цветного изображения
№ контакта
Наименование сигнала № контакта Наименование сигнала
1 ML_Lane 3 (n) 11 ЗЕМЛЯ 2 ЗЕМЛЯ 12 ML_Lane 0 (p) 3 ML_Lane 3 (p) 13 КОНФИГ1
4
ML_Lane 2 (n)
14
КОНФИГ2
5 ЗЕМЛЯ 15 AUX_CH(p)
6
ML_Lane 2 (p)
16
ЗЕМЛЯ
7 ML_Lane 1 (n) 17 AUX_CH(n)
8
ЗЕМЛЯ
18
Определение "горячего" подключения
9 ML_Lane 1 (p) 19 Возврат DP_PWR
10
ML_Lane 0 (n)
20
DP_PWR
Plug and Play
Функция Plug & Play DDC2B
Данный монитор оснащен VESA DDC2B в соответствии со стандартом VESA DDC STANDARD. Это позволяет монитору сообщать компьютеру свои идентификационные данные и, в зависимости от используемого уровня DDC, передавать дополнительную информацию о характеристиках дисплея.
Уровень DDC2B - это двунаправленный канал передачи данных, основанный на протоколе I2C. Контроллер может запрашивать информацию EDID по каналу DDC
46
Cтaндap
т
Дeклapaция FCC
Заявление о соответствии требованиям FCC относительно радиочастотных помех для устройств класса B ПРЕДУПРЕЖДЕНИЕ: (ДЛЯ МОДЕЛЕЙ С СЕРТИФИКАТОМ FCC)
ПРИМЕЧАНИЕ:Настоящее оборудование прошло испытания, показавшие его соответствие ограничениям, относящимся к части 15 правил Федеральной комиссии по средствам связи для цифровых устройств класса B. Эти ограничения введены для того, чтобы обеспечить, в разумных пределах, защиту от нежелательных и вред­ных помех в жилых помещениях. Данное оборудование генерирует, использует и может излучать радиочастотную энергию, поэтому в случае его установки и эксплуатации с нарушением инструкций возможно появление нежела­тельных помех радиосвязи. Однако и в случае установки с соблюдением инструкций отсутствие помех в каждом конкретном случае не гарантируется. Если данное оборудование действительно создает помехи радио- и телеви­зионному приему, что можно определить путем выключения и включения оборудования, попытайтесь устранить помехи одним из следующих способов:
Переориентируйте или переместите приемную антенну. Увеличьте расстояние между данным оборудованием и приемником. Подключите данное оборудование и приемник к сетевым розеткам, расположенным на разных линиях электропитания. Обратитесь за помощью к дилеру или опытному мастеру по ремонту и обслуживанию теле- и радиооборудования.
ЗАМЕЧАНИЕ:
Внесение в устройство изменений или модификаций, не одобренных в явном виде стороной, ответственной за соответствие требованиям FCC, может повлечь за собой потерю пользователем права на эксплуатацию данного оборудования. Необходимо использовать экранированные интерфейсные кабели и шнуры питания переменного тока для обеспечения соответствия требованиям по предельно допустимым уровням излучения. Изготовитель не несет ответственности за любые радио- и телевизионные помехи, вызванные несанкционированной модификацией данного оборудования. Устранение таких помех является обязанностью пользователя. Устранение таких помех является обязанностью пользователя.
47
Дeклapaция o cooтвeтcтвии тpeбoвaниям диpeктивы
oбoтxoдax oт элeктpичecкoгo и элeктpoннoгo
oбopyдoвaния(WEEE)
Утилизация отходов оборудования потребителями частных хозяйств Европейского союза.
Утилизация отходов оборудования потребителями частных хозяйств Европейского союза. Данный символ на изделии или на его упаковке обозначает, что его нельзя утилизировать вместе с другими бытовыми отходами. Вместо этого, Вы обязаны утилизировать отходы оборудования, передав их в специальные пункты сбора для вторичной переработки отходов электрического и электронного оборудования. Отдельный сбор и вторичная переработка отходов оборудования во время утилизации поможет сохранить природные ресурсы и обеспечить переработку отходов методом, защищающим здоровье человека и окружающую среду. Дополнительную информацию о местах сдачи отходов оборудования для вторичной переработки можно получить в местном городском управлении, коммунальной службе утилизации отходов или в магазине, в котором Вы приобрели изделие .
Дeклapaция o cooтвeтcтвии тpeбoвaниям Диpeктивы oб
oтxoдax элeктpичecкoгo и элeктpoннoгo oбopyдoвaния
(WEEE) для Индии
Данный символ на изделии или на его упаковке обозначает, что его нельзя утилизировать вместе с другими бытовыми отходами. Вместо этого пользователь должен утилизировать отходы оборудования, передав их в указанный пункт сбора для переработки отходов электрического и электронного оборудования. Раздельный сбор и переработка отходов оборудования во время утилизации поможет сохранить природные ресурсы и обеспечить переработку отходов методом, защищающим здоровье человека и окружающую среду. Более подробную информацию о местах сдачи отходов оборудования для последующей переработки в Индии см. в Интернете по указанной ниже ссылке. www.aocindia.com/ewaste.php
48
EPA Energy Star
ENERGY STAR® является зарегистрированной торговой маркой США. Являясь партнером ENERGY STAR®, AOC International (Europe) BV и периферия Envision, Inc определили, что данное изделие удовлетворяет рекомендациям ENERGY STAR® по экономии энергии.(ДЛЯ МОДЕЛЕЙ С СЕРТИФИКАТОМ EPA)
Заявление о соответствии EPEAT
EPEAT – это система, помогающая покупателям государственного и частного сектора оценить, сравнить и выбрать настольные компьютеры, ноутбуки и мониторы с учетом их экологических характеристик. EPEAT регламентирует четкий и последовательный набор критериев характеристик для конструкции изделий и дает возможность производителям защитить свой рынок от попыток снижения экологичности представленных на нем изделий.(ДЛЯ МОДЕЛЕЙ С СЕРТИФИКАТОМ EPEAT)
Компания AOC заботится о защите окружающей среды. Преследуя главную цель, заключающуюся в сохранении природных ресурсов, а также в защите от отходов, компания AOC объявила о запуске программы по переработке упаковки мониторов AOC. Эта программа призвана помочь потребителям в надлежащей утилизации картона и заполняющих материалов упаковок мониторов. В случае отсутствия локального центра по переработке, компания AOC выполнит переработку упаковочных материалов, в том числе вспененного заполнителя и картона. AOC Display solution занимается только переработкой упаковки к мониторам AOC. См. веб-сайты в Интернете по следующим адресам:
Только для Северной и Южной Америки, кроме Бразилии:
http://us.aoc.com/about/environmental_impact
Для ФРГ:
http://www.aoc-europe.com/en/service/tco.php
Для Бразилии:
http://www.aoc.com.br/2007/php/index.php?req=pagina&pgn_id=134
49
Cлyжбa
Гарантийные обязательства для Европы
ОГРАНИЧЕННАЯ ТРЕХЛЕТНЯЯ ГАРАНТИЯ*
Мониторы компании AOC Color, проданные в Европе AOC International (Europe) B.V. гарантирует отсутствие в данном изделии дефектов материалов и изготовления в течение трех (3) лет с момента первой продажи. В течение этого периода компания AOC Interna­tional (Europe) B.V. по своему усмотрению либо отремонтирует дефектное изделие с использованием новых или восстановленных деталей, либо заменит его новым или восстановленным изделием бесплатно, за исключением *перечисленных ниже случаев. Замененные изделия, имеющие дефекты, переходят в собственность компании AOC International (Europe) B.V..
При обнаружении дефекта изделия обращайтесь к местному дилеру или воспользуйтесь информацией,указанной в гарантийном талоне, если он прилагается к изделию. Расходы на перевозку по гарантии предварительно оплачены компанией AOC с учетом доставки и возврата. Позаботьтесь о предоставлении вместе с продуктом также документа, подтверждающего факт покупки, с указанием даты и отправьте в сертифицированный или уполномоченный сервисный центр компании AOC с соблюдением следующих условий:
Убедитесь, что ЖК монитор упакован в картонную коробку надлежащего (AOC предпочитаеторигинальную
•
картонную коробку , чтобы защитить ваш монитор достаточно хорошо во время транспортировки ) .
Укажите номер RMA на ярлыке с адресом
•
Укажите номер RMA на транспортировочной коробке
•
AOC International (Europe) BV оплатит расходы по обратной транспортировке в пределах одной из стран, указанных в настоящих гарантийных обязательствах. AOC International (Europe) B.V. не несет ответственности за расходы, связанные с перевозкой изделия через государственные границы. Этоотносится и к государственным границам в рамках Европейского Союза. Если ЖК-монитор не доступен для коллекции, когда курьер посещает , с вас будут взиматьсбор платежей .
* Настоящая ограниченная гарантия не включает потери и повреждения, вызванные в результате
Повреждения во время транспортировки из-за неправильной упаковки
•
Неправильная установка или обслуживание, отличные от указанного в руководстве пользователя AOC
•
Эксплуатации с нарушением правил
•
Небрежности
•
Любых причин, выходящих за рамки обычного коммерческого и промышленного применения
•
Настройки неуполномоченными лицами
•
Ремонта, модификации и установки дополнительных принадлежностей или деталей лицами, не
•
являющимися полномочными представителями сервисных центров компании AOC Неправильное средах, таких как влажность , повреждения водой и пылью
•
Поврежден насилие, землетрясения и теракты
•
Чрезмерного или недостаточного обогрева и вентиляции, а также отключения питания, скачков
•
напряжения и других отклонений от нормы
Данная ограниченная гарантия не распространяется на случаи модификации и изменения программных и аппаратных средств изделия владельцем или сторонними лицами; вы несете полную ответственность за любые подобные модификации и изменения.
50
Все ЖК-мониторы AOC производятся в соответствии сISO 9241-307 Класс 1 пиксель стандартов политики.
По истечении срока гарантии у вас по-прежнему будет возможность воспользоваться всеми предоставляемыми услугами, но вам необходимо будет оплатить стоимость этих услуг, включая детали, выполнение работ, транспортировку (если производилась) и действующие налоги. Перед получением вашего разрешения на оказание услуг сертифицированный или уполномоченный сервисный центр компании AOC предоставят вам оценку стоимости услуг.
ВСЕ ЯВНЫЕ И ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ НА ДАННОЕ ИЗДЕЛИЕ (ВКЛЮЧАЯ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И СООТВЕТСТВИЯ ОПРЕДЕЛЕННОМУ НАЗНАЧЕНИЮ) ОГРАНИЧЕНЫ ВО ВРЕМЕНИ ПЕРИОДОМ В ТРИ (3) ГОДА НА ДЕТАЛИ И РАБОТЫ, НАЧИНАЯ С ДАТЫ ПЕРВИЧНОЙ ПОКУПКИ ИЗДЕЛИЯ ПОТРЕБИТЕЛЕМ. ВСЕ ГАРАНТИИ (ЯВНЫЕ И ПОДРАЗУМЕВАЕМЫЕ) ТЕРЯЮТ СВОЮ СИЛУ ПО ИСТЕЧЕНИИ ЭТОГО ПЕРИОДА. ОБЯЗАТЕЛЬСТВА КОМПАНИИ AOC INTERNATIONAL (EUROPE) B.V. И ПРЕДУСМОТРЕННОЕ ВОЗМЕЩЕНИЕ УЩЕРБА ПОЛНОСТЬЮ И ИСКЛЮЧИТЕЛЬНО ИЗЛОЖЕНЫ В НАСТОЯЩЕМ ДОКУМЕНТЕ. ОТВЕТСТВЕННОСТЬ КОМПАНИИ AOC INTERNATIONAL (EUROPE) B.V., БУДЬ ТО ОСНОВАННАЯ НА КОНТРАКТЕ, ИСКЕ, ГАРАНТИЙНОМ ОБЯЗАТЕЛЬСТВЕ, СТРОГОЙ ОТВЕТСТВЕННОСТИ ИЛИ ДРУГИХ ЮРИДИЧЕСКИХ ОСНОВАНИЯХ, НЕ ПРЕВЫШАЕТ ЦЕНЫ КОНКРЕТНОГО ИЗДЕЛИЯ, ДЕФЕКТ ИЛИ ПОВРЕЖДЕНИЕ КОТОРОГО ЯВЛЯЮТСЯ ОСНОВАНИЕМ ДЛЯ ПРЕТЕНЗИЙ. НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСВАХ КОМПАНИЯ AOC INTERNATIONAL (EUROPE) B.V. НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПОТЕРИ ПРИБЫЛИ, УБЫТКИ, СВЯЗАННЫЕ С НЕВОЗМОЖНОСТЬЮ ИСПОЛЬЗОВАНИЯ СРЕДСТВ ИЛИ ОБОРУДОВАНИЯ, И ПРОЧИЕ КОСВЕННЫЕ, СЛУЧАЙНЫЕ ИЛИ ВОСПОСЛЕДОВАВШИЕ УБЫТКИ. В НЕКОТОРЫХ СТРАНАХ НЕ РАЗРЕШАЕТСЯ ИСКЛЮЧЕНИЕ ЛИБО ОГРАНИЧЕНИЕ СЛУЧАЙНЫХ ИЛИ ВОСПОСЛЕДОВАВШИХ УБЫТКОВ, ТАКИМ ОБРАЗОМ, ВЫШЕУКАЗАННЫЕ ОГРАНИЧЕНИЯ МОГУТ НЕ ИМЕТЬ СИЛЫ В ВАШЕМ СЛУЧАЕ. НЕСМОТРЯ НА ТО, ЧТО НАСТОЯЩЕЕ ГАРАНТИЙНОЕ ОБЯЗАТЕЛЬСТВО ПРЕДОСТАВЛЯЕТ ВАМ ОПРЕДЕЛЕННЫЕ ЮРИДИЧЕСКИЕ ПРАВА, ВОЗМОЖНО СУЩЕСТВОВАНИЕ ДРУГИХ ПРАВ, РАЗЛИЧНЫХ ДЛЯ КАЖДОЙ КОНКРЕТНОЙ СТРАНЫ. НАСТОЯЩАЯ ОГРАНИЧЕННАЯ ГАРАНТИЯ ДЕЙСТВИТЕЛЬНА ТОЛЬКО ДЛЯ ИЗДЕЛИЙ, ПРИОБРЕТЕННЫХ В СТРАНАХ, КОТОРЫЕ ЯВЛЯЮТСЯ ЧЛЕНАМИ ЕВРОПЕЙСКОГО СОЮЗА.
Информация, содержащаяся в данном документе, может изменяться без предварительного уведомления. Подробную информацию можно найти на веб-сайте http://www.aoc-europe.com
51
Гарантийные обязательства для Среднего Востока и
Африки (MEA)
и
Содружества независимых государств (СНГ)
ОБЩЕСТВО С ОГРАНИЧЕННОЙ одного до трех лет ГАРАНТИИ*
В отношении ЖК-мониторов AOC, проданных на Среднем Востоке и в Африке (MEA), а также в Содружестве независимых государств (СНГ), компания AOC International (Europe) B.V. гарантирует отсутствие в данном изделии дефектов материалов и изготовления в течение периода от одного (1) года до трех (3) лет с даты производства в зависимости от страны продажи. В течение этого периода компания AOC International (Europe) B.V. предлагает гарантийную поддержку с доставкой силами покупателя (возврат в сервисный центр) в одном из сервисных центров компании AOC или дилера (по ее усмотрению) либо ремонт неисправного продукта с использованием новых или ремонтных запчастей, либо замену его на новый или восстановленный продукт на бесплатной основе, за исключением случаев, *указанных ниже. В рамках стандартной политики гарантия рассчитывается начиная с даты производства, определяемой по серийному номеру идентификатора продукта, однако общий гарантийный срок будет составлять от пятнадцати (15) до тридцати девяти (39) месяцев с даты производства, в зависимости от страны продажи. Гарантия рассматривается в отношении тех исключительных случаев, которые выходят за ее рамки, в соответствии с серийным номером идентификатора продукта и для таких исключительных случаев; оригинал счета-фактуры/кассовый чек, подтверждающий факт покупки товара, являются обязательными документами.
В случае неисправности продукта обратитесь к своему уполномоченному дилеру AOC или к разделу обслуживания и поддержки на веб-сайте AOC для получения инструкций в отношении гарантии для своей страны:
• Египет: http://aocmonitorap.com/egypt_eng
• СНГ/Центральная Азия: http://aocmonitorap.com/ciscentral
• Средний Восток: http://aocmonitorap.com/middleeast
• Южная Африка: http://aocmonitorap.com/southafrica
• Саудовская Аравия: http://aocmonitorap.com/saudiarabia
Позаботьтесь о предоставлении вместе с продуктом также документа, подтверждающего факт покупки, с указанием даты и отправьте в сертифицированный или уполномоченный сервисный центр компании AOC или дилеру с соблюдением следующих условий:
• Проследите, чтобы ЖК-монитор был упакован в соответствующую картонную коробку (для AOC предпочтительно, чтобы это была оригинальная картонная коробка, которая надлежащим образом защитит ваш монитор во время транспортировки).
• Укажите номер RMA на этикетке с адресом
• Укажите номер RMA на транспортировочной коробке
*Настоящая ограниченная гарантия не включает потери и повреждения, вызванные в результате
Повреждения во время транспортировки из-за неправильной упаковки
• Неправильная установка или обслуживание, отличные от указанного в руководстве пользователя AOC
• Эксплуатации с нарушением правил
52
• Небрежности
• Любых причин, выходящих за рамки обычного коммерческого и промышленного применения
• Настройки неуполномоченными лицами
• Ремонта, модификации и установки дополнительных принадлежностей или деталей лицами, не являющимися полномочными представителями сервисных центров компании AOC
• Неправильное средах, таких как влажность , повреждения водой и пылью
• Поврежден насилие, землетрясения и теракты
• Чрезмерного или недостаточного обогрева и вентиляции, а также отключения питания, скачков напряжения и других отклонений от нормы
Данная ограниченная гарантия не распространяется на случаи модификации и изменения программных и аппаратных средств изделия владельцем или сторонними лицами; вы несете полную ответственность за любые подобные модификации и изменения.
Все ЖК-мониторы компании AOC производятся в соответствии с требованиями стандартов в отношении пикселей с обеспечением класса 1 по отказу пикселей согласно ISO 9241-307.
По истечении срока гарантии у вас по-прежнему будет возможность воспользоваться всеми предоставляемыми услугами, но вам необходимо будет оплатить стоимость этих услуг, включая детали, выполнение работ, транспортировку (если производилась) и действующие налоги. Перед получением вашего разрешения на оказание услуг сертифицированный или уполномоченный сервисный центр компании AOC или дилер предоставят вам оценку стоимости услуг.
ВСЕ ЯВНЫЕ И ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ НА ДАННОЕ ИЗДЕЛИЕ (ВКЛЮЧАЯ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И СООТВЕТСТВИЯ ОПРЕДЕЛЕННОМУ НАЗНАЧЕНИЮ) ОГРАНИЧЕНЫ ПО ВРЕМЕНИ ПЕРИОДОМ ОТ ОДНОГО (1) ГОДА ДО ТРЕХ (3) ЛЕТ НА ДЕТАЛИ И РАБОТЫ НАЧИНАЯ С МОМЕНТА ПРИОБРЕТЕНИЯ ИЗДЕЛИЯ ПОТРЕБИТЕЛЕМ. ВСЕ ГАРАНТИИ (ЯВНЫЕ И ПОДРАЗУМЕВАЕМЫЕ) ТЕРЯЮТ СВОЮ СИЛУ ПО ИСТЕЧЕНИИ ЭТОГО ПЕРИОДА. ОБЯЗАТЕЛЬСТВА КОМПАНИИ AOC INTERNATIONAL (EUROPE) B.V. И ПРЕДУСМОТРЕННОЕ ВОЗМЕЩЕНИЕ УЩЕРБА ПОЛНОСТЬЮ И ВСЕЦЕЛО ИЗЛОЖЕНЫ В НАСТОЯЩЕМ ДОКУМЕНТЕ. ОТВЕТСТВЕННОСТЬ КОМПАНИИ AOC INTERNATIONAL (EUROPE) B.V., БУДЬ ТО НА ОСНОВАНИИ КОНТРАКТА, ИСКА, ГАРАНТИЙНОГО ОБЯЗАТЕЛЬСТВА, СТРОГОЙ ОТВЕТСТВЕННОСТИ ИЛИ ДРУГИХ ЮРИДИЧЕСКИХ ОСНОВАНИЙ, НЕ ПРЕВЫШАЕТ ЦЕНЫ ОТДЕЛЬНОГО ИЗДЕЛИЯ, ДЕФЕКТ ИЛИ ПОВРЕЖДЕНИЕ КОТОРОГО ЯВЛЯЮТСЯ ОСНОВАНИЕМ ДЛЯ ПРЕТЕНЗИЙ. НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСВАХ КОМПАНИЯ AOC INTERNATIONAL (EUROPE) B.V. НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПОТЕРИ ПРИБЫЛИ, УБЫТКИ, СВЯЗАННЫЕ С НЕВОЗМОЖНОСТЬЮ ИСПОЛЬЗОВАНИЯ СРЕДСТВ ИЛИ ОБОРУДОВАНИЯ, И ПРОЧИЕ КОСВЕННЫЕ, СЛУЧАЙНЫЕ ИЛИ ВЫТЕКАЮЩИЕ ИЗ ЭТОГО УБЫТКИ. В НЕКОТОРЫХ СТРАНАХ НЕ РАЗРЕШАЕТСЯ ИСКЛЮЧЕНИЕ ЛИБО ОГРАНИЧЕНИЕ СЛУЧАЙНЫХ ИЛИ ВОСПОСЛЕДОВАВШИХ УБЫТКОВ, ТАКИМ ОБРАЗОМ, ВЫШЕУКАЗАННЫЕ ОГРАНИЧЕНИЯ МОГУТ НЕ ИМЕТЬ СИЛЫ В ВАШЕМ СЛУЧАЕ. НЕСМОТРЯ НА ТО, ЧТО НАСТОЯЩЕЕ ГАРАНТИЙНОЕ ОБЯЗАТЕЛЬСТВО ПРЕДОСТАВЛЯЕТ ВАМ ОПРЕДЕЛЕННЫЕ ЮРИДИЧЕСКИЕ ПРАВА, ВОЗМОЖНО СУЩЕСТВОВАНИЕ ДРУГИХ ПРАВ, РАЗЛИЧНЫХ ДЛЯ КАЖДОЙ КОНКРЕТНОЙ СТРАНЫ. НАСТОЯЩАЯ ОГРАНИЧЕННАЯ ГАРАНТИЯ ДЕЙСТВИТЕЛЬНА ТОЛЬКО В ОТНОШЕНИИ ИЗДЕЛИЙ, ПРИОБРЕТЕННЫХ В СТРАНАХ, КОТОРЫЕ ЯВЛЯЮТСЯ ЧЛЕНАМИ ЕВРОПЕЙСКОГО СОЮЗА.
Информация, содержащаяся в данном документе, может изменяться без предварительного уведомления. Подробную информацию можно найти на веб-сайте http://www.aocmonitorap.com
53
AOC International (Europe) B.V.
Prins Bernhardplein 200 / 6th oor, Amsterdam, Нидерланды
Тел.: +31 (0)20 504 6962 • Факс: +31 (0)20 5046933
Политика компании AOC в отношении пикселей ISO 9241-
307 Class 1
25 июля 2013 г.
Компания AOC стремится обеспечить высочайшее качество своей продукции. Мы используем самые передовые технологические процессы и обеспечиваем жесткий контроль качества продукции. Тем не менее, дефекты пикселей или подпикселей мониторов с TFT-панелями, используемых в плоских панельных мониторах, иногда бывают неизбежны. Ни один производитель не может гарантировать полное отсутствие дефектных пикселей во всех своих панелях, однако, компания AOC гарантирует, что любой монитор с неприемлемым количеством дефектных пикселей будет отремонтирован или заменен в течение гарантийного срока. Проводимая нами политика в отношении пикселей разъясняет различные типы дефектов пикселей и определяет допустимые уровни по каждому виду. Для определения необходимости ремонта или замены монитора по гарантии число дефектных пикселей на мониторе с TFT-панелью должно превышать эти допустимые уровни.
Определение пикселей и подпикселей
Пиксель, или минимальный элемент изображения, состоит из трех подпикселей первичных цветов: красный, зеленый и синий. При загорании всех подпикселей три цветных подпикселя формируют один пиксель белого цвета. Если все три подпикселя не горят, три цветных подпикселя формируют один черный пиксель.
Типы дефектов пикселей
Дефекты яркой точки: на мониторе отображается темный шаблон, подпиксели или пиксели

постоянно горят «включены» Дефекты черной точки: на мониторе отображается светлый шаблон, подпиксели или пиксели

постоянно темные «выключены»
ISO 9241-307
Класс дефектов
пикселей
Класс 1
Дефект типа 1
Яркий пиксель
субпиксели
Дефект типа 2
Черный пиксель
1 1
пиксели
Дефект типа 3
Яркий подпиксель
2+1 1+3 0+5
Дефект типа 4
Черный подпиксель
AOC International (Europe) B.V.
54
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
