Sicherheit

Nationale Konventionen

Die folgenden Abschnitte erklären die Bedeutung der Symbole, die in diesem Dokument verwenden werden.

Anmerkung, Achtung und Warnung

In dieser Anleitung sehen Sie einige Textblöcke, die von einem Symbol begleitet sind und fett oder kursiv gedruckt sind. Die Textblöcke sind Anmerkungen, zu beachtende Hinweise und Warnungen:

Erklärung: Eine ANMERKUNG zeigt wichtige Informationen an, die Ihnen helfen Ihr Computersystem besser zu nutzen.

ACHTUNG: ACHTUNG macht auf mögliche Schäden an der Hardware oder einem Datenverlust aufmerksam und sagt Ihnen, wie Sie die Probleme vermeiden.

WARNUNG: Eine WARNUNG erklärt die Verletzungsgefahren und sagt Ihnen, wie Sie die Probleme vermeiden. Manche Warnungen erscheinen eventuell in verschiedenen Formaten und werden von einem Symbol begleitet. In solchen Fällen ist die spezifische Darstellung der Warnung von Ausführungsbehörden vorgeschrieben.

Stromversorgung

Der Monitor darf nur mit Strom versorgt werden, der den Spezifikationen auf dem Typenschild am Monitor entspricht. Fragen Sie Ihren Händler oder Ihr Elektrizitätswerk vor Ort, wenn Sie sich nicht sicher sind über die Spezifikationen Ihres Netzstroms.

Der Monitor ist mit einem dreipoligen geerdeten Stecker ausgestattet, der einen dritten (Erdungs-)Zinken hat. Dieser Stecker passt nur in eine geerdete Steckdose. Falls Ihre Steckdose nicht für den dreipoligen Stecker ausgelegt ist, lassen Sie eine passende von einem Elektriker installieren oder verwenden einen Adapter. Setzen Sie auf keinen Fall diese Sicherheitsfunktion des geerdeten Steckers außer Kraft.

Trennen Sie das Gerät bei Gewitter oder wenn Sie es für eine längere Zeit nicht gebrauchen wollen vom Netz. Dies schützt den Monitor vor Beschädigung durch Spannungsspitzen.

Überlasten Sie Netzkabel und Verlängerungskabel nicht. Eine Überlastung kann zu Feuer oder einem elektrischen Schlag führen.

Verwenden Sie, um einen zufriedenstellenden Betrieb zu ermöglichen, den Monitor nur zusammen mit einem UL-geprüften Computer, der eine passende Buchse hat, die für 100 - 240V AC, und min. 1.5A ausgelegt ist

Die Steckdose sollte sich in der Nähe des Gerätes befinden und leicht zugänglich sein.

Verwenden Sie nur das beigelegte Netzteil (Ausgang 12VDC3A), das die UL / CSA-Lizenz hat. (Nur für Monitore mit Netzteil).

Installation

Stellen Sie den Monitor nicht auf einen instabilen Wagen, Ständer, Stativ, Ausleger oder Tisch. Ernsthafte Verletzungen und Schäden an dem Gerät können durch das Herunterfallen des Monitors auftreten. Verwenden Sie nur vom Hersteller empfohlene oder mit dem Produkt mitgelieferte Wagen, Ständer, Stative, Ausleger oder Tische. Befolgen Sie die Installationsanweisungen von dem Hersteller und verwenden nur die vom Hersteller empfohlenen Befestigungsmittel. Vorsicht ist beim Bewegen einer Geräte-Wagen-Einheit geboten.

Schieben Sie niemals Gegenstände in die Öffnungen des Monitorgehäuses. Die Schaltungsteile können beschädigt werden und ein Brand oder elektrischer Schlag kann die Folge sein. Schütten Sie keine Flüssigkeiten über den Monitor.

Stellen Sie das Produkt nicht mit der Frontseite nach unten zeigend auf den Boden.

Wenn Sie den Monitor an einer Wand oder einem Regal anbringen, verwenden Sie bitte eine vom Hersteller empfohlene Anbringungsmöglichkeit und befolgen die beigelegten Anweisungen.

Lassen Sie wie unten angezeigt etwas Raum um den Monitor frei. Andernfalls kann die Luftzirkulation behindert werden, und eine Überhitzung kann die Folge sein, die einen Brand oder Schaden an dem Monitor verursacht.

Schauen Sie die unten empfohlenen Belüftungsräume um den Monitor an, wenn Sie den Monitor an eine Wand montieren oder mit dem Monitorfuß installieren:

Reinigung

Reinigen Sie regelmäßig das Gehäuse mit dem mitgelieferten Tuch. Sie können ein mildes Reinigungsmittel verwenden, um Flecken zu entfernen. Verwenden Sie kein aggressives Reinigungsmittel. Das Monitorgehäuse kann dadurch verätzt werden.

Achten Sie während der Reinigung darauf, dass kein Reinigungsmittel in das Geräteinnere eindringt. Das Reinigungstuch darf nicht zu grob sein. Andernfalls wird der Bildschirm verkratzt.

Trennen Sie bitte vor dem Reinigen des Gerätes das Netzkabel vom Netz.

Sonstige

Trennen Sie UNVERZÜGLICH das Netzkabel vom Netz und nehmen mit dem Kundendienst Kontakt auf, wenn Sie Rauch, einen ungewöhnlichen Geruch oder komische Geräusche an dem Gerät bemerken.

Achten Sie darauf, dass die Lüftungsöffnungen nicht von einem Tisch oder Vorhang bedeckt werden.

Setzen Sie den LCD-Monitor während des Betriebs keinen schweren Vibrationen oder starken Stoßeinwirkungen aus.

Achten Sie darauf, dass der Monitor während des Betriebs oder Transports weder angestoßen wird noch herunterfällt.

Einstellungen

Monitor

Gebrauchsanleitung auf der CD

Stand

Drahthalter

Netzkabel

DVI-kabel

Analoges

kabel

Audio-kabel

HDMI-kabel

USB-kabel

Kartoninhalt

Je nach Land und Region werden nicht sämtliche Signalkabel (Analog-, DVI-, Audio-,

HDMI-,DP-,USB-Kabel)mitgeliefert. Ihr Händler oder Ihre AOC-Zweigniederlassung informieren Sie gerne.

Anbringen des Fußes und Untersatzes

Mit den folgenden Schritten bringen Sie den Untersatz an oder entfernen diesen.

Setup:

Entfernen:

Anpassen des Blickwinkels

Um eine optimale Ansicht zu erhalten, schauen Sie bitte den Bildschirm an und stellen dann den Winkel des Monitors nach Ihren Bedürfnissen ein. Halten Sie den Fuß des Monitors fest, damit der Monitor nicht umkippt, wenn Sie den Winkel des Monitors ändern. Der Monitor kann um -5 bis 20° geschwenkt werden.

HINWEIS: Berühren Sie den LCD-Bildschirm nicht, wenn Sie den Winkel ändern. Der LCD-Bildschirm könnte beschädigt werden oder brechen.

USB 2.0 + Schnellladen

DVI-D（Dual Channel）

USB 2.0

HDMI-MHL

USB-PC

DP 4 USB 2.0

D-SUB

Ein-/Ausschalter

Audio

Netzanschluss

Kopfhörer

Anschließen des Monitors

Kabelverbindungen auf der Rückseite des Monitors und des Computers:

Schalten Sie immer vor der Reinigung den PC und den LCD-Monitor aus, um die Geräte zu schützen. 1 Schließen Sie das Netzkabel an den Netzanschluss an der Rückseite des Monitors an. 2 Verbinden Sie ein Ende des 15-pol. DVI -Kabels mit der Rückseite des Monitors und das andere Ende mit dem

DVI -Anschluss des Computers.

3 Verbinden Sie ein Ende des 15-pol. D-Sub-Kabels mit der Rückseite des Monitors und das andere Ende mit

dem D-Sub-Anschluss des Computers.

4 (Optional – Erfordert eine Grafikkarte mit HDMI -Ausgang) – Verbinden Sie ein Ende des HDMI -Kabels

mitdem Anschluss an der Rückseite des Monitors; das andere Ende schließen Sie an den HDMI -Ausgang desComputers an.

5 (Optional – Erfordert eine Grafikkarte mit Audio -Ausgang) – Verbinden Sie ein Ende des Audio -Kabels

mitdem Anschluss an der Rückseite des Monitors; das andere Ende schließen Sie an den Audio -Ausgang desComputers an.

6 (Optional – Erfordert eine Grafikkarte mit DP -Ausgang) – Verbinden Sie ein Ende des DP -Kabels mitdem

Anschluss an der Rückseite des Monitors; das andere Ende schließen Sie an den DP -Ausgang

desComputers an. 7 Schalten Sie Ihren Computer und Monitor ein. 1 Unterstützte Auflösung bei Videoinhalten: VGA / DVI-D（Dual Channel）/DVI-D（Single Channel） / HDMI / MHL

/ DP.

Die Installation ist vervollständigt, wenn ein Bild auf Ihrem Monitor erscheint. Ansonsten schauen Sie bitte unter Fehlerbehebung.

Systemanforderungen: beachten Sie G2460PF

FreeSync-Funktion

1. FreeSync-Funktion arbeitet mit dem DisplayPort.

2. Kompatible Grafikkarte: Nachstehend finden Sie eine Liste empfohlener Grafikkarten; oder prüfen Sie die Liste

unter www.AMD.com

AMD Radeon R9 295X2 AMD Radeon R9 290X AMD Radeon R9 290 AMD Radeon R9 285 AMD Radeon R7 260X AMD Radeon R7 260

Anbringen des Wandhängearms

Vorbereiten der Installation eines optionalen Wandhängearms.

Dieser Monitor kann an einen Wandhängearm, den Sie separat kaufen können, angebracht werden. Trennen Sie bitte vor der Installation die Stromversorgung. Folgen Sie dann den Schritten unten: 1 Entfernen Sie den Ständer. 2 Befolgen Sie die Anweisungen des Herstellers, um den Wandhängearm zusammenzubauen. 3 Stellen Sie den Wandhängearm an der Rückseite des Monitors auf. Richten Sie die Löcher des Arms an den

Löchern auf der Rückseite des Monitors aus. 4 Stecken Sie die 4 Schrauben in die Löcher und ziehen Sie sie fest. 5 Schließen Sie die Kabel wieder an. Anweisungen zur Befestigung des optionalen Wandhängearms an der

Wand sind in seiner mitgelieferten Montageanleitung angegeben.

Hinweis : VESA-Montageschrauben stehen nicht für alle Modelle zur Verfügung. Bitte wenden Sie sich an Ihren Fachhändler oder eine offizielle AOC-Abteilung.

Anpassen

Einstellen der optimalen Auflösung

Windows 8

Unter Windows 8:

1. Rechtsklicken Sie, klicken Sie dann unten rechts im Bildschirm auf Alle Apps.

2. Stellen Sie „Anzeige“ auf „Kategorie“ ein.

3. Klicken Sie auf Darstellung und Anpassung.

4. Klicken Sie auf Anzeige.

5. Schieben Sie den Auflösungs-SCHIEBEREGLER auf Optimale voreingestellte Auflösung.

Windows 7

Unter Windows 7:

1 Klicken Sie auf START.

2 Klicken Sie auf SYSTEMSTEUERUNG.

3 Klicken Sie auf Darstellung.

4 Klicken Sie auf Anzeige.

5 Schieben Sie den Auflösungs-SCHIEBEREGLER auf Optimale voreingestellte Auflösung.

Windows Vista

Unter Windows Vista:

1 Klicken Sie auf START.

2 Klicken Sie auf SYSTEMSTEUERUNG.

3 Klicken Sie auf Darstellung und Anpassung.

4 Klicken Sie auf Anpassung

5 Klicken Sie auf Anzeigeeinstellungen.

6 Schieben Sie den Auflösungs-SCHIEBEREGLER auf Optimale voreingestellte Auflösung.

Windows XP

Unter Windows XP:

1 Klicken Sie auf START.

2 Klicken Sie auf EINSTELLUNGEN.

3 Klicken Sie auf SYSTEMSTEUERUNG.

4 Klicken Sie auf Darstellung und Design.

5 Klicken Sie doppelt auf ANZEIGE.

6 Klicken Sie auf EINSTELLUNGEN.

7 Schieben Sie den Auflösungs-SCHIEBEREGLER auf Optimale voreingestellte Auflösung.

Windows ME/2000

Unter Windows ME/2000:

1 Klicken Sie auf START. 2 Klicken Sie auf EINSTELLUNGEN. 3 Klicken Sie auf SYSTEMSTEUERUNG. 4 Klicken Sie doppelt auf ANZEIGE. 5 Klicken Sie auf EINSTELLUNGEN. 6 Schieben Sie den Auflösungs-SCHIEBEREGLER auf Optimale voreingestellte Auflösung.

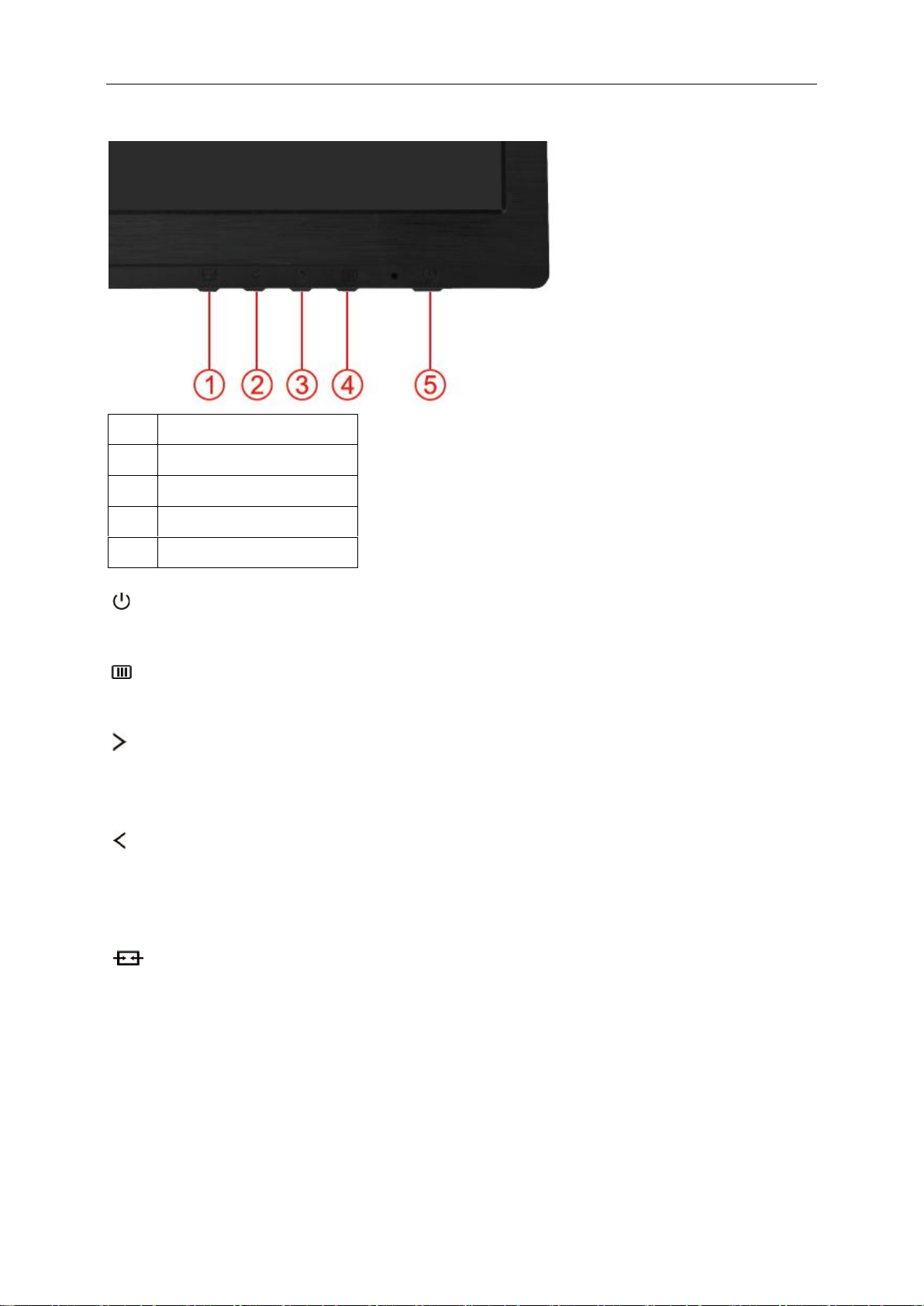

Hotkeys

Quelle/Auto/Beenden

Spielmodus / <

Lautstärke/>

Menü/Betreten

Ein/Aus

Drücken Sie diese Taste zum Ein- bzw. Ausschalten des Monitors.

Menü/Betreten

Zum Anzeigen des OSD-Menüs und zum Bestätigen von Auswahlen.

Lautstärke

Wenn kein OSD angezeigt wird, drücken Sie zum Aktivieren des Lautstärkereglers die Lautstärketaste; passen Sie die Lautstärke mit < oder > an (nur bei Modellen mit Lautsprechern)..

Spielmodus Wenn kein OSD eingeblendet ist, drücken Sie zum Öffnen der Funktion Spielmodus die Minustaste; wählen Sie dann mit den < oder > den Spielmodus (Egoshooter, Echtzeitstrategiespiel, Rennen, Gamer 1 oder Gamer 2) basierend auf den unterschiedlichen Spieltypen.

Quelle/Auto/Beenden

Bei nicht angezeigtem OSD rufen Sie die automatische Konfiguration durch Gedrückhalten (3 Sekunden) der Auto-/Quelle-Taste auf. (nur bei Modellen mit zwei oder mehr Eingängen). Bei nicht angezeigtem OSD rufen Sie mit der Auto-/Quelle-Taste die Funktion zur Quellenauswahl auf (nur bei Modellen mit zwei oder mehr Eingängen).

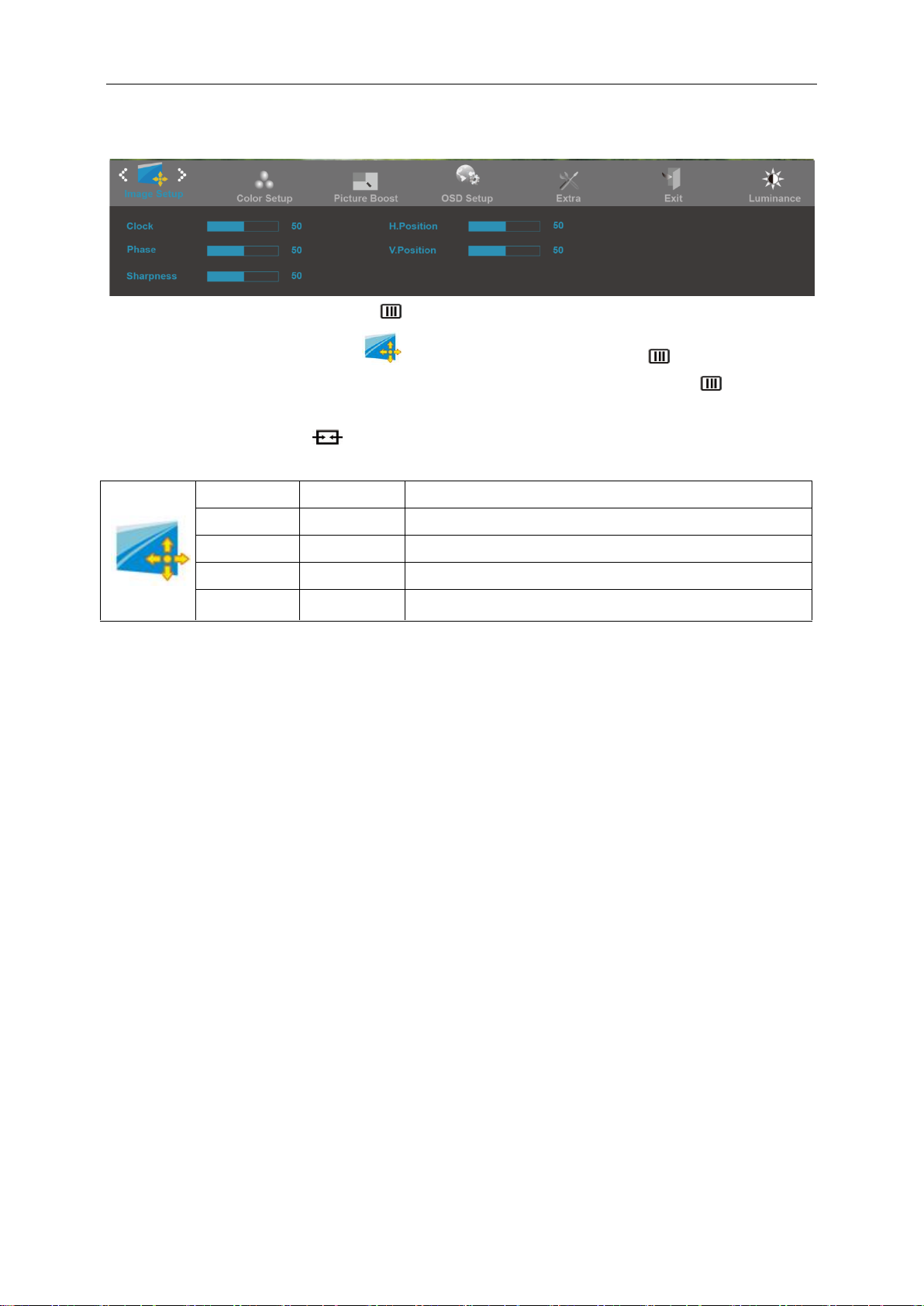

OSD-Einstellungen

Grundlegende, einfache Anweisungen zu den Steuertasten.

1) Drücken Sie dieTaste (Menü) zum Aufrufen des OSD-Menus.

2) Drücken Sie< oder >zum Ansteuern der einzelnen Funktionen. Wenn die gewünschte Funktion

hervorgehoben ist, aktivieren Sie sie mit der Taste (Menü). Wenn die gewünschte Funktion hervorgehoben ist, aktivieren Sie sie mit der Taste (Menü).

3) Ändern Sie die Einstellungen der gewählten Funktion mit< oder >. Mit diesen Tasten können Sie auch eine

weitere Funktion im Untermenü ansteuern. Mit beenden Sie das Menü. Falls Sie die Einstellungen einer weiteren Funktion ändern möchten, wiederholen Sie Schritt 2-3.

4) OSD-Sperrfunktion: Zum Sperren des OSD drücken Sie bei ausgeschaltetem Monitor die Taste (Menü)

und halten Sie sie gedrückt; danach schalten Sie mit der Taste Ein/Aus den Monitor ein. Wenn Sie die Sperrung des OSD aufheben möchten, drücken Sie bei ausgeschaltetem Monitor die Taste (Menü) und

halten Sie sie gedrückt; danach drücken Sie erneut diese Taste zum Einschalten des Monitors.

Hinweise:

1) Wenn das Gerät nur einen Signaleingang besitzt, ist die Funktion „Input Select" (Eingang auswählen)

deaktiviert.

2) Ökomodi (außer Standardmodus), DCR, DCB-Modus und Bildoptimierung; von diesen vier Status wird nur

einer Unterstützt.

Helligkeit

0-100

Hintergrund-einstellung

Kontrast

0-100

Kontrast vom Digitalregler.

Eco-Mod us

Standard

Standard-Modus

Text

Text-Modus

Internet

Internet-Modus

Spiel

Spiel-Modus

Kino

Kino-Modus

Sport

Sport-Modus

Gamma

Gamma1

Auf Gamma1 einstellen

Gamma2

Gamma Gamma2 Auf Gamma1 einstellen

Gamma3

Gamma Gamma 3 Auf Gamma1 einstellen

DCR Aus

Dynamisches Kontrastverhältnis deaktivieren

Ein

Dynamisches Kontrastverhältnis aktivieren

Overdrive

Weak

Reaktionszeit anpassen

Licht

Mittel – stark

Strong

Aus

Vertikale Frequenz > 85 Hz

Luminanz

1. Drücken Sie zum Aufrufen des Menüs (Menü).

2. Wählen Sie mit< oder >das Element (Luminanz),drücken Sie zum Aufrufen .

3. Wählen Sie mit< oder >die gewünschte Option des Untermenüs, drücken Sie zum Aufrufen .

4. Drücken Sie zum Anpassen< oder >.

5. Drücken Sie zum Verlassen .

Spielmod us

Egoshooter

Zum Spielen von Egoshootern. Hebt Details dunkler Szenen hervor.

Echtzeitstrategie

spiel

Zum Spielen von Echtzeitstrategiespielen. Verbessert die Reaktionszeit und Helligkeit zur unterbrechungsfreien Bildanzeige.

Rennen

Zum Spielen von Rennspielen. Erhöht die Reaktionszeit und die Farbsättigung.

Gamer 1

Unter Gamer 1 gespeicherte Benutzereinstellungen.

Gamer 2

Unter Gamer 2 gespeicherte Benutzereinstellungen.

Aus

Keine Optimierung durch SmartImage.

Schattenr egelung

0-100

Der Standardwert der Schattenregelung ist 50; Sie können die Einstellung zwischen 50 und 100 anpassen oder zur Erhöhung des Kontrasts für klare Bilder auf 0 einstellen.

1. Wenn das Bild so dunkel ist, dass Details kaum sichtbar sind, passen Sie die Einstellung für ein klareres Bild zwischen 50 und 100 an.

2. Wenn das Bild so hell ist, dass Details kaum sichtbar sind, passen Sie die Einstellung für ein klareres Bild zwischen 50 und 0 an.

Takt

0-100

Stellt Bildtakt zur Reduzierung vertikaler Störlinien ein

Fokus

0-100

Stellt Bildphase zur Reduzierung horizontaler Störlinien ein

Schärfe

0-100

StelltSchärfeein

H.-Position

0-100

Stellt horizontale Position ein

V.-Position

0-100

Stellt vertikale Position des Bildes ein

Bild-Setup

1. Drücken Sie zum Aufrufen des Menüs (Menü).

2. Wählen Sie mit< oder >das Element (Bild-Setup),drücken Sie zum Aufrufen .

3. Wählen Sie mit< oder >die gewünschte Option des Untermenüs, drücken Sie zum Aufrufen .

4. Drücken Sie zum Anpassen< oder >.

5. Drücken Sie zum Verlassen .

Color Temp.

Warm

Richtet warme Farbtemperatur vom EEPROM ein

Normal

Richtet Normale Farbtemperatur vom EEPROM ein.

Kühl

Richtet kühle Farbtemperatur vom EEPROM ein

sRGB

Richtet SRGB-Farbtemperatur vom EEPROM ein

Benutzer Benutzer-R

Rotverstärkung vom Digitalregler

Benutzer-G

Grünverstärkung vom Digitalregler

Benutzer-B

Blauverstärkung vom Digitalregler

DCB Mode

Vollverstärkung

Ein oder aus

Vollverstärkungsmodusdeaktivieren oder aktivieren

Natürliche Hautfarbe

Ein oder aus

Natürliche-Hautfarbe-Modusdeaktivieren oder aktivieren

Grünes Feld

Ein oder aus

Grünes-Feld-Modus deaktivieren oder aktivieren

Himmelblau

Ein oder aus

Himmelblau-Modus deaktivieren oder aktivieren

Autom. erkennen

Ein oder aus

Auto-Erkennungsmodus deaktivieren oder aktivieren

DCB Demo

Ein oder aus

Demo deaktivieren oder aktivieren

Farbtemp

1. Drücken Sie zum Aufrufen des Menüs (Menü).

2. Wählen Sie mit< oder >das Element (Farbtemp),drücken Sie zum Aufrufen .

3. Wählen Sie mit< oder >die gewünschte Option des Untermenüs, drücken Sie zum Aufrufen .

4. Drücken Sie zum Anpassen< oder >.

5. Drücken Sie zum Verlassen .

Bildgröße

14-100

Bildgröße einstellen

Helligkeit

0-100

Bildhelligkeit einstellen

Kontrast

0-100

Bildkontrast einstellen

H.-Position

0-100

Horizontale Bildlage einstellen

V.-Position

0-100

Vertikale Bildlage einstellen

Helles Bild

Ein oder aus

Helles Bild deaktivieren oder aktivieren

Bildverstärkung

1. Drücken Sie zum Aufrufen des Menüs (Menü).

2. Wählen Sie mit< oder >das Element (Bildverstärkung),drücken Sie zum Aufrufen .

3. Wählen Sie mit< oder >die gewünschte Option des Untermenüs, drücken Sie zum Aufrufen .

4. Drücken Sie zum Anpassen< oder >.

5. Drücken Sie zum Verlassen .

Hinweis: Helligkeit, Kontrast und Position des hellen Rahmens zur Steigerung des visuellen Erlebnisses anpassen.

H.-Position

0-100

Stellt horizontale Position vom OSD ein

V.-Position

0-100

Stellt vertikale Position vom OSD ein

Abschaltzeit

5-120

Stelt die OSD-Abschaltzeit ein

Transparenz

0-100

Zum Einstellen der OSD-Transparanz.

Sprache

OSD-Sprache auswählen

Pausenerinnerung

Ein oder aus

Pausenerinnerung, falls der Benutzer mehr als 1 Stunde kontinuierlich arbeitet.

DP-Fähigkeit

1.1/1.2

Kostenlose Sync-Funktion shoud unter DP1.2 verwendet werden.

OSD-Konfiguration

1. Drücken Sie zum Aufrufen des Menüs (Menü).

2. Wählen Sie mit< oder >das Element (OSD-Konfiguration),drücken Sie zum Aufrufen .

3. Wählen Sie mit< oder >die gewünschte Option des Untermenüs, drücken Sie zum Aufrufen .

4. Drücken Sie zum Anpassen< oder >.

5. Drücken Sie zum Verlassen .

Eingangsauswahl

AUTO/D-SUB/DVI/HDMI/DP

Eingabesignalquelleauswählen

Auto-Konfig.

Ja oder Nein

Automatisch die Standardwerte für das Bild laden

Abschalttimer

0 - 24 Stunden

Wählen Sie die Zeiteinstellung zur Abschaltung des Monitors.

Bildverhältnis

Vollbild, Rechteck, 1:1,17 Zoll (4:3), 19 Zoll (4:3), 19 Zoll (16:10), 21,5 Zoll (16:9), 22 Zoll (16:10), 23 Zoll (16:9)

Wählt das Breitbild- oder -Format zur Bildanzeige

DDC-CI

Ja oder Nein

DDC-CI -Unterstützung ein-/ausschalten

Zurück-setzen

Ja oder Nein

Die Standardwerte für das Menü laden

Info

Information zu der Hauptbild- und Zweitbildquelle anzeigen

Weitere Funktionen

1. Drücken Sie zum Aufrufen des Menüs (Menü).

2. Wählen Sie mit< oder >das Element (Weitere Funktionen),drücken Sie zum Aufrufen .

3. Wählen Sie mit< oder >die gewünschte Option des Untermenüs, drücken Sie zum Aufrufen

4. Drücken Sie zum Anpassen< oder >.

5. Drücken Sie zum Verlassen .

Verlassen

Verlassen Sie das OSD

Status

LED-Farbe

Vollbetriebs-Modus

Grün

Schlaf-Modus

Orange

Beenden

1. Drücken Sie zum Aufrufen des Menüs (Menü).

2. Wählen Sie mit< oder >das Element (Beenden),drücken Sie zum Aufrufen .

3. Drücken Sie zum Verlassen .

LED-Anzeigen

Treiber

Monitor treiber

Windows 8

1. Starten Sie Windows® 8.

2. Rechtsklicken Sie, klicken Sie dann unten rechts im Bildschirm auf Alle Apps.

3. Klicken Sie auf die „Systemsteuerung “-Schaltfläche.

4. Stellen Sie „Anzeige“ auf „Große Symbole“ oder „Kleine Symbole“ ein.

5. Klicken Sie auf das „Anzeige“-Symbol.

6. Klicken Sie auf die „Anzeigeeinstellungen ändern“-Schaltfläche.

7. Klicken Sie auf die „Erweiterte Einstellungen“-Schaltfläche.

8. Klicken Sie auf das „Monitor“-Register und anschließend auf die „Eigenschaften“-Schaltfläche.

9. Klicken Sie auf das „Treiber“-Register.

10. Öffnen Sie das Fenster „Treibersoftware aktualisieren - PnP-Monitor (Standard)“ durch Anklicken von

„Treiber aktualisieren“; klicken Sie dann auf die „Auf dem Computer nach Treibersoftware suchen“-Schaltfläche.

11. Wählen Sie „Aus einer Liste von Gerätetreibern auf dem Computer auswählen “.

12. Klicken Sie auf die „Datenträger“-Schaltfläche. Klicken Sie auf „Durchsuchen“ und navigieren Sie zu folgendem Verzeichnis: X:\Driver\module name (wobei X der Laufwerksbuchstabe des CD-Laufwerks ist).

13. Wählen Sie die Datei „xxx.inf“ und klicken Sie auf „Öffnen“. Klicken Sie auf die „OK“-Schaltfläche.

14. Wählen Sie Ihr Monitormodell, klicken Sie auf „Weiter“. Die Dateien werden von der CD auf Ihre Festplatte kopiert.

15. Schließen Sie alle offenen Fenster, entnehmen Sie die CD.

16. Starten Sie das System neu. Das System wählt automatisch die maximale Bildwiederholfrequenz und entsprechende Farbanpassungsprofile.

Windows 7

1. Starten Sie Windows® 7

2. Klicken Sie auf die 'Start'-Schaltfläche und anschließend auf 'Systemsteuerung'.

3. Klicken Sie auf das 'Anzeige'-Symbol.

4. Klicken Sie auf die“Anzeigeeinstellungen ändern”-Schaltfläche.

5. Klicken Sie auf die“Erweiterte Einstellungen”-Schaltfläche.

6.Klicken Sie auf die “Monitor”-Registerkarte und anschließend auf “Eigenschaften”.

7. Klicken Sie auf die “Treiber”-Registerkarte.

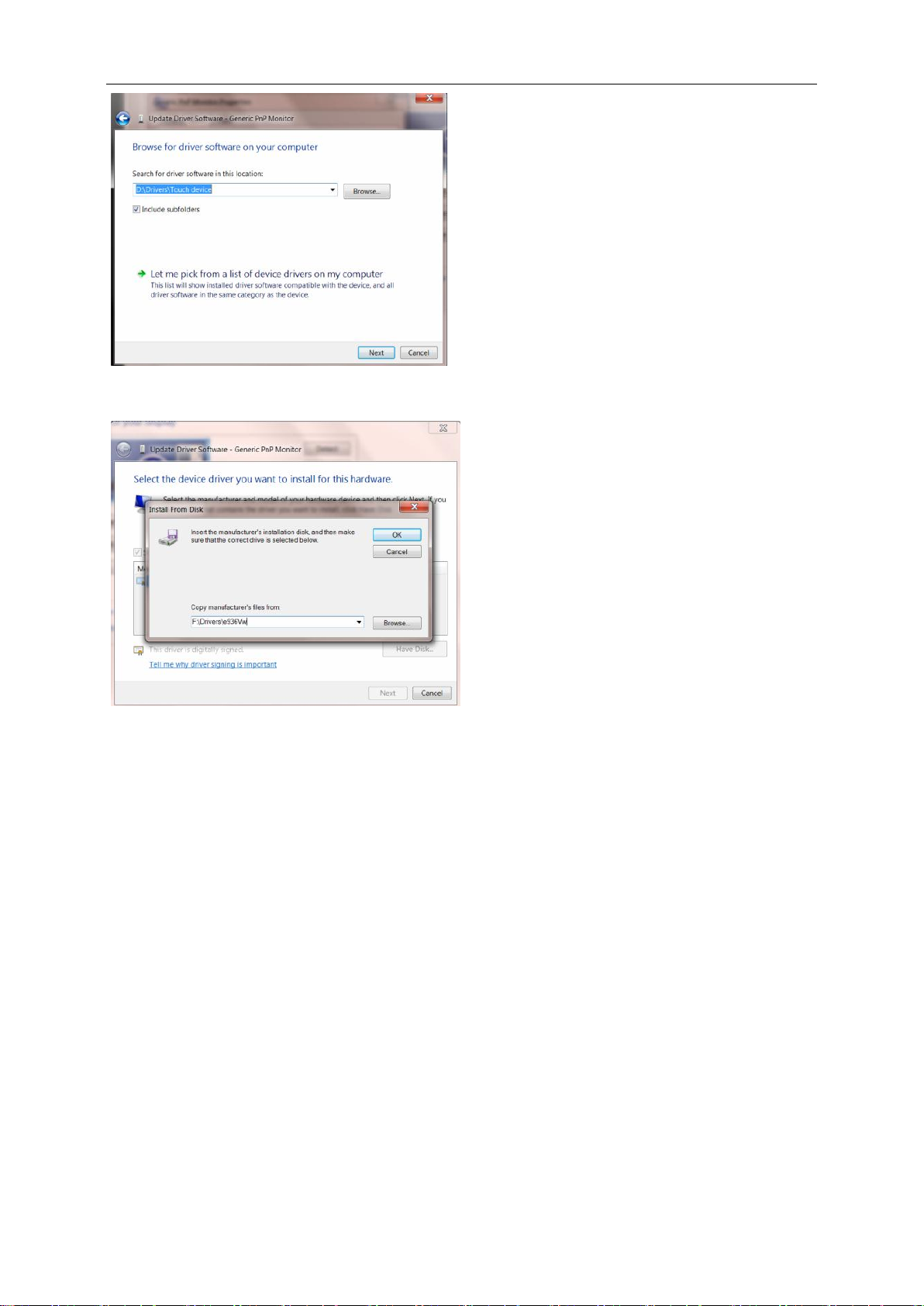

8. Öffnen Sie das "Treibersoftware aktualisieren-PnP-Monitor (Standard)"-Fenster, indem Sie “Treiber

aktualisieren... “ und anschließend die "Auf dem Computer nach Treibersoftware suchen"-Schaltfläche anklicken.

9. Wählen Sie "Aus einer Liste von Gerätetreibern auf dem Computer auswählen".

10. Klicken Sie auf die “Von Disk”-Schaltfläche. Klicken Sie dann auf “Durchsuchen” und wählen Sie das

folgende Verzeichnis: X:\Driver\Modulbezeichnung(wobei “X” der Lautwerksbuchstabe Ihres CD-/DVD-Laufwerkes ist).

11. Wählen Sie die "xxx.inf"-Datei und klicken Sie auf “Öffnen”. Klicken Sie anschließend auf die

“OK”-Schaltfläche.

12. Wählen Sie Ihr Bildschirmmodell und klicken Sie auf “Weiter”. Die Dateien werden von der CD auf Ihre

Festplatte kopiert.

3. Schließen Sie alle offenen Fenster und entnehmen Sie die CD.

14. Starten Sie das System neu. Das System wählt automatisch die maximale Bildwiederholfrequenz und

entsprechende Farb-Übereinstimmungsprofile.

Windows Vista

1. Klicken Sie auf "Start" und dann auf "Systemsteuerung". Klicken Sie anschließend doppelt auf "Darstellung und

Anpassung".

2. Klicken Sie auf "Anpassung" und dann auf "Anzeigeeinstellungen".

3. Klicken Sie auf "Erweiterte Einstellungen...".

4. Klicken Sie auf "Eigenschaften" auf der Registerkarte "Monitor". Wenn die Schaltfläche "Eigenschaften"

deaktiviert ist, dann bedeutet es, dass die Konfiguration Ihres Monitors vervollständigt wurde. Der Monitor kann ohne Weiteres verwendet werden. Wenn die Meldung "Windows muss..." wie unten abgebildet angezeigt wird, klicken Sie bitte auf "Fortfahren".

5. Klicken Sie auf "Treiber aktualisieren" auf der Registerkarte "Treiber".

6. Wählen Sie die Option "Auf dem Computer nach Treibersoftware suchen" und klicken auf "Aus einer Liste von

Gerätetreibern auf dem Computer auswählen".

7. Klicken Sie auf die Schaltfläche "Datenträger" und dann auf die Schaltfläche "Durchsuchen". Wählen Sie das

entsprechende Verzeichnis aus (z.B. F:\Driver).

8. Wählen Sie Ihr Monitormodell und klicken anschließend auf die Schaltfläche "Weiter".

9. Klicken Sie auf "Schließen" → "Schließen" → "OK" → "OK" auf den nachfolgend geöffneten Fenstern.

Windows XP

1. Fahren Sie Windows® XP hoch.

2. Klicken Sie auf die Schaltfläche "Start" und klicken anschließend auf "Systemsteuerung".

3. Klicken Sie auf "Darstellung und Design".

4. Klicken Sie auf "Anzeige".

5. Klicken Sie auf den Registerreiter "Einstellungen" und dann auf die Schaltfläche "Erweitert".

6. Öffnen Sie die Registerkarte "Monitor"

- Wenn die Schaltfläche "Eigenschaften" deaktiviert ist, dann bedeutet es, dass der Monitor richtig konfiguriert

wurde. Beenden Sie bitte die Installation.

- Wenn die Schaltfläche "Eigenschaften" aktiviert ist, klicken Sie bitte auf die Schaltfläche "Eigenschaften".

Folgen Sie bitte den nachstehenden Schritten.

7. Klicken Sie auf den Registerreiter "Treiber" und dann auf die Schaltfläche "Aktualisieren".

8. Klicken Sie auf die Option "Software von einer Liste oder bestimmten Quelle installieren (für fortgeschrittene

Benutzer)" und dann auf die Schaltfläche "Weiter".

9. Wählen Sie die Option "Nicht suchen, sondern den zu installierenden Treiber selbst wählen". Klicken Sie

anschließend auf die Schaltfläche "Weiter".

10. Die Schaltfläche 'Have disk...' (Diskette..) und dann die Schaltfläche 'Browse...' (Durchsuchen...) anklicken.

Nun das entsprechende Laufwerk F: (CD-ROM-Laufwerk) auswählen.

11. Die Schaltfläche 'Open' (Öffnen) und dann 'OK' anklicken.

12. Das Monitormodell anwählen und die Schaltfläche 'Next' (Nächstes) anklicken.

- Wenn die Meldung 'has not passed Windows® Logo testing to verify its compatibility with Windows® XP' (hat

Windows® Logo-Test zur Überprüfung der Kompatibilität mit Windows® XP nicht bestanden) angezeigt wird, die Schaltfläche 'Continue Anyway' (Trotzdem fortfahren) anklicken.

13. Die Schaltfläche 'Finish' (Fertig) und dann 'Close' (Schließen) anklicken.

14. Die Schaltfläche 'OK' anklicken und danach noch einmal die Schaltfläche 'OK' anklicken, um die Dialogbox

Display_Properties (Bildschirmeigenschaften) zu schließen.

Windows 2000

1. Starten Sie Windows® 2000.

2. Klicken Sie auf die 'Start'-Schaltfläche, wählen Sie 'Einstellungen' und klicken Sie dann auf 'Systemsteuerung'.

3. Klicken Sie doppelt auf das 'Anzeige'-Symbol.

4. Wählen Sie den Registerreiter 'Einstellungen' und klicken Sie dann auf 'Weitere Optionen...'.

5. Klicken Sie auf 'Bildschirm'.

- Wenn die Schaltfläche 'Eigenschaften' deaktiviert ist, bedeutet das, dass Ihr Monitor richtig konfiguriert wurde.

Stoppen Sie bitte in diesem Fall den Installationsvorgang.

- Wenn die Schaltfläche 'Eigenschaften' aktiviert ist, dann klicken Sie auf die Schaltfläche 'Eigenschaften' und

folgen den nächsten Schritten.

6. Klicken Sie auf 'Treiber' und dann auf 'Treiber aktualisieren...'. Klicken Sie anschließend auf die Schaltfläche

'Weiter'.

7. Wählen Sie "Eine Liste der Treiber in einem bestimmten Verzeichnis zum Auswählen anzeigen." Klicken Sie

anschließend auf 'Weiter' und dann auf 'Diskette...'.

8. Klicken Sie auf die 'Durchsuchen...'-Schaltfläche und wählen Sie das entsprechende Laufwerk F:

( CD-ROM-Laufwerk).

9. Klicken Sie auf die Schaltfläche 'Öffnen' und dann auf 'OK'.

10. Wählen Sie dann das Modell Ihres Monitors. Klicken Sie anschließend auf 'Weiter' und dann noch einmal auf

'Weiter'.

11. Klicken Sie auf 'Fertig stellen' und dann auf 'Schließen'.

Falls das Fenster "Digitale Signatur nicht gefunden" erscheint, klicken Sie bitte auf 'Ja'.

Windows ME

1. Starten Sie Windows® Me.

2. Klicken Sie auf die 'Start'-Schaltfläche, wählen Sie 'Einstellungen' und klicken Sie dann auf 'Systemsteuerung'.

3. Klicken Sie doppelt auf das 'Anzeige'-Symbol.

4. Wählen Sie den Registerreiter 'Einstellungen' und klicken Sie dann auf 'Weitere Optionen...'.

5. Klicken Sie auf 'Bildschirm' und dann auf 'Ändern...'.

6. Wählen Sie "Position des Treibers angeben (Erweitert)" und klicken dann auf 'Weiter'.

7. Wählen Sie "Eine Liste der Treiber in einem bestimmten Verzeichnis zum Auswählen anzeigen." Klicken Sie

anschließend auf 'Weiter' und dann auf 'Diskette...'.

8. Klicken Sie auf die 'Durchsuchen...'-Schaltfläche, wählen das entsprechende Laufwerk F: ( CD-ROM-Laufwerk)

und klicken anschließend auf 'OK'

9. Klicken Sie auf 'OK' und wählen dann das Modell Ihres Monitors. Klicken Sie anschließend auf 'Weiter' und dann

noch einmal auf 'Weiter'.

10. Klicken Sie auf 'Fertig stellen' und dann auf 'Schließen'.

i-Menu

Willkommen bei der „i-Menu“-Software von AOC. i-Menu erleichtert Ihnen die Einstellung Ihres Monitors, indem Sie Einstellungen bequem am Bildschirm erledigen können, statt die OSD-Tasten des Monitors dazu benutzen zu müssen. Zum Einrichten der Software klicken Sie bitte hier. Führen Sie die Installation bitte anhand der Installationsanweisungen bis zum Ende aus. Von der Software unterstützte Betriebssysteme: Windows 8, Windows 7, Windows Vista, Windows XP.

e-Saver

Viel Freude mit der Verwendung der Monitorenergieverwaltungssoftware AOC e-Saver! AOC e-Saver bietet intelligente Ausschaltfunktionen für Monitore an, damit Sie Ihren Monitor zeitgerecht ausschalten können, egal in welchem Zustand sich der PC befindet (eingeschaltet, ausgeschaltet, im Energiesparmodus oder Bildschirmschoner aktiviert). Sie können den Ausschaltzeitpunkt festlegen (siehe Beispiel unten). Klicken Sie bitte auf "driver/e-Saver/setup.exe", um die Installation der Software e-Saver zu starten. Folgen Sie den Anweisungen des Installationsassistenten, um die Installation zu vervollständigen.

Sie können jeweils für jeden PC-Zustand die gewünschte Zeit (in Minuten) aus dem Pulldown-Menü auswählen, damit der Monitor automatisch ausgeschaltet wird. Das abgebildete Beispiel hat die folgend Bedeutung:

1) Der Monitor wird nie ausgeschaltet, wenn der PC eingeschaltet ist.

2) Der Monitor wird automatisch nach 5 Minuten ausgeschaltet, nachdem der PC ausgeschaltet wurde.

3) Der Monitor wird automatisch nach 10 Minuten ausgeschaltet, nachdem der PC in den Energiesparmodus (Schlaf/Standby-Modus) gelangt ist.

4) Der Monitor wird automatisch nach 20 Minuten ausgeschaltet, nachdem der Bildsschirmschoner aktiviert wurde.

YDurch Klicken auf "RESET (Zurücksetzen)" laden Sie die Standardeinstellungen von e-Saver wie unten abgebildet.

Screen+

Willkommen bei der “Screen+”-Software von AOC. Bei Screen+ handelt es sich um Software für das Teilen des Desktop-Bildschirms in einzelne Bereiche für unterschiedliche Fenster. Sie brauchen lediglich ein Fenster in einen solchen Bereich zu ziehen, damit Sie darauf zugreifen können. Die Software unterstützt die Anzeige des Inhalts mehrerer physikalischer Bildschirme auf einem Monitor, eine beträchtliche Arbeitserleichterung. Die Installation erfolgt über das Screen+-Installationsprogramm.Von der Software unterstützte Betriebssysteme: Windows 8, Windows 7, Windows Vista, Windows XP.

Fehlersuche

Problem & Fragen

Mögliche Lösungen

Die Strom-LED leuchtet nicht

Prüfen Sie, ob der Monitor eingeschaltet ist und ob das Netzkabel richtig mit einer geerdeten Steckdose und mit dem Monitor verbunden ist.

Keine Bilder auf dem Bildschirm

Ist das Netzkabel richtig verbunden?

Prüfen Sie die Netzkabelverbindung und die Steckdose.

Ist das Kabel korrekt verbunden? (Verbunden über das D-Sub-Kabel) Prüfen Sie die DB-15-Kabelverbindung. (Verbindung per DVI-Kabel) Prüfen Sie die DVI-Kabelverbindung. * Der DVI-Eingang ist nicht bei allen Modellen verfügbar.

Wenn das Gerät eingeschaltet ist, starten Sie bitte den Computer neu, um das Startbild (die Anmeldeseite) anzuzeigen. Wenn das erste Bild (die Anmeldeseite) erscheint, fahren Sie bitte den Computer in den passenden Modus (abgesicherten Modus von Windows ME/XP/2000) hoch und ändern die Frequenz der Videokarte. (Siehe den Abschnitt Setting the Optimal Resolution) Falls das erste Bild (die Anmeldeseite) nicht erscheint, nehmen Sie bitte mit dem Kundendienst oder Ihrem Händler Kontakt auf.

Erscheint die Meldung "Nicht unterstützte Eingabe" auf dem Bildschirm? Diese Meldung wird angezeigt, wenn das Signal von der Videokarte die maximale Auflösung und Frequenz, die der Monitor unterstützt, überschreitet. Verwenden Sie die maximale Auflösung und Frequenz, die der Monitor unterstützt.

Stellen Sie sicher, das die AOC Monitor-Treiber installiert wurden (AOC Monitortreiber finden Sie unter: hie).

Das Bild ist unscharf & hat Schatten

Ändern Sie den Kontrast und die Helligkeit. Drücken Sie darauf, um die automatische Konfiguration zu aktivieren. Verwenden Sie bitte kein Verlängerungskabel oder Schalterbox. Es wird empfohlen, dass Sie den Monitor direkt mit dem Videokarten-Ausgangsanschluss verbinden .

Das Bild springt, flimmert oder weist ein Wellenmuster auf

Halten Sie elektrische Geräte, die elektrische Interferenzen hervorrufen können, möglichst fern von dem Monitor. Verwenden Sie die maximale Bildwiederholfrequenz, die für die aktuelle Auflösung Ihres Monitors verfügbar ist.

Der Monitor verharrt im "Schlaf-Modus"

Stellen Sie sicher, dass der Netzschalter des Computers in der EIN-Position ist. Stellen Sie sicher, dass die Videokarte fest in dem Steckplatz eingesteckt ist. Stellen Sie sicher, dass das Videokabel des Monitors richtig mit dem Computer verbunden ist. Prüfen Sie, ob die Kontaktstifte des Videokabels verbogen sind. Prüfen Sie, ob Ihr Computer im Betriebsmodus ist, indem Sie die CAPS LOCK-Taste auf der Tastatur drücken. Beobachten Sie die CAPS LOCK LED. Diese LED sollte leuchten oder nicht leuchten, nachdem Sie die CAPS LOCK-Taste gedrückt haben.

Eine der Primärfarben fehlt (Rot, Grün, oder Blau)

Prüfen Sie, ob die Kontaktstifte des Videokabels beschädigt sind. Stellen Sie sicher, dass das Videokabel des Monitors richtig mit dem Computer verbunden ist.

Das Bild ist nicht auf dem Bildschirm zentriert oder hat keine richtige Größe

Stellen Sie die H-Position und die V-Position ein oder drücken Sie den Hotkey (AUTO).

Die Farben stimmen nicht (Die Weißfarbe sieht nicht weiß aus)

Ändern Sie die RGB-Farbe oder wählen eine gewünschte Farbtemperatur aus.

Horizontale oder vertikale Störungen auf dem Bildschirm

Verwenden Sie den Ausschaltmodus unter Windows 95/98/2000/ME/XP. Ändern Sie den TAKT und FOKUS. Drücken Sie darauf, um die automatische Konfiguration zu aktivieren.

Spezifikationen

LCD-Bildschirm

Modellnummer

G2460PF

System

TFT Farb-LCD

Sichtbare Anzeigefläche

61.0 cmdiagonal

Pixelabstand

0. 27675mm(H) x 0. 27675mm(V)

Video

R, G, B analoge Schnittstelle,Digital Schnittstelle, HDMI Schnittstelle, DP Schnittstelle

Separate Sync.

H/V TTL

Anzeigefarbe

16.7M Farben

Punkttakt

165MHz (D-SUB, HDMI，MHL) 330MHz (DVI-D(Dual Channel), DP)

Sonstiges

Horizontale Abtastfrequenz

30k - 83kHz (D-SUB, HDMI，MHL) 30k - 160kHz (DVI-D(Dual Channel)) 160k-160kHz (DP)

Horizontaler Abtastbereich (Maximum)

531.36mm

Vertikale Abtastfrequenz

50 - 76Hz (D-SUB, HDMI，MHL) 50 - 146Hz (DVI-D(Dual Channel)) 48 - 146Hz (DP)

Vertikaler Abtastbereich (Maximum)

298.89 mm

Optimale voreingestellte Auflösung

1920x1080 bei 60Hz (D-SUB, HDMI，MHL) 1920x108 bei 144Hz (DVI-D(Dual Channel), DP)

Plug & Play

VESA DDC2B/CI

Eingabeanschluss

VGA / DVI-D（Dual Channel）/ HDMI / DP /Audio input

Videoeingabesignal

Analog: 0,7Vp-p(Standard), 75 OHM

Ausgänge

Kopfhörer

Stromversorgung

100-240V~, 50/60Hz

Stromverbrauch

Typischer(Helligkeit = 90, Kontrast = 50)

38W

(Helligkeit = 100, Kontrast = 100)

40W

Energiesparmodus

≤1W

Abschalttimer

0~24Stunden

Lautsprecher

2W x 2

Physikalische Eigenschaften

Anschlusstyp

VGA\DVI\HDMI\DP\ Audio input \Kopfhörerausgang

Signalkabeltyp

Abnehmbar

Umgebungsbedi ngungen

Temperatur

Im Betrieb

0°~ 40°

Nicht im Betrieb

-25°~ 55°

Feuchtigkeit

Im Betrieb

10% ~ 85% (nichtkondensierend)

Nicht im Betrieb

5% ~ 93% (nicht kondensierend)

Höhe

Im Betrieb

0~ 5000m (0~ 16404 ft )

Nicht im Betrieb

0~ 12192m (0~ 40000 ft )

Allgemeine technische Daten

Voreingestellte Anzeigemodi

FUSS

AUFLÖSUNG

Horizontale

Frequenz (kHz)

Vertikale

Frequenz (Hz)

VGA

640×480 @60Hz

31.469

59.940

640×480 @67Hz

35.000

66.667

640×480 @72Hz

37.861

72.809

640×480 @75Hz

37.500

75.000

Dos-mode

720×400 @70Hz

31.469

70.087

SVGA

800×600 @56Hz

35.156

56.250

800×600 @60Hz

37.879

60.317

800×600 @72Hz

48.077

72.188

800×600 @75Hz

46.875

75.000

832×624 @75Hz

49.725

74.551

XGA

1024×768 @60Hz

48.363

60.004

1024×768 @70Hz

56.476

70.069

1024×768 @75Hz

60.023

75.029

1024×768 @75Hz

60.241

74.927

***

1280×720 @60Hz

45.000

60.000

1280×960 @60Hz

60.000

SXGA

1280×1024 @60Hz

63.981

60.02

1280×1024 @75Hz

79.976

75.025

WXGA+

1440×900 @60Hz

55.935

59.887

WSXGA

1680X1050 @60Hz

65.290

59.954

FHD

1920×1080@60Hz

67.500

60.000

FHD(DVI-D(Dual

Channel) and DP only)

1920×1080@100Hz

113.3

100

1920×1080@110Hz

125.1

110

1920×1080@120Hz

137.2

120

1920×1080@144Hz

158.1

144

Polzuweisungen

Polnummer

15-poliger Anschluss des Signalkabels

Video-Rot

Video-Grün

Video-Blau

N.C.

Kabelerkennung

Erdung-R

Erdung-G

Erdung-B

+5V

Erdung

N.C.

DDC-Daten

H-Sync.

V-Sync.

DDC-Takt

Pin Nr.

Bezeichnung

Pin Nr.

Bezeichnung

Pin Nr.

Bezeichnung

TMDS-Daten 2-

TMDS-Daten 1-

17.

TMDS-Daten 0-

TMDS-Daten 2+

10.

TMDS-Daten 1+

18.

TMDS-Daten 0-

TMDS-Daten 2/4-Abschirmung

11.

TMDS-Daten1/3-Abschirmu ng

19.

TMDS-Daten0/5-Abschirmun g

TMDS-Daten 4- / N.C.

12.

TMDS-Daten3- / N.C.

20.

TMDS-Daten5- / N.C.

TMDS-Daten 4+ / N.C.

13.

TMDS-Daten3+ / N.C.

21.

TMDS-Daten5+ / N.C.

DDC-Takt

14.

+5V

22.

TMDS-Takt-Abschirmung

DDC-Daten

15.

Erdung（+5V）

23.

TMDS-Takt +

N.C.

16.

Hot-Plug-Erkennung

24.

TMDS-Takt -

Pin Nr.

Bezeichnung

Pin Nr.

Bezeichnung

Pin Nr.

Bezeichnung

TMDS-Daten 2+

TMDS-Daten 0-

17.

DDC/CEC-Erdung

TMDS-Daten 2 Abschirmung

10.

TMDS-Takt +

18.

+5V

TMDS-Daten 2-

11.

TMDS-Takt Abschirmung

19.

Hot-Plug-Erkennung

TMDS-Daten 1+

12.

TMDS-Takt -

TMDS-Daten 1Abschirmung

13.

CEC

TMDS -Daten 1-

14.

Reserviert (NC amGerät)

TMDS-Daten 0+

15.

SCL

TMDS-Daten 0 Abschirmung

16.

SDA

Pin-Nr.

Signalname

Pin-Nr.

Signalname

ML_Leitung 3 (n)

Masse

ML_Leitung 0 (p)

ML_Leitung 3 (p)

Konfig1

ML_Leitung 2 (n)

Konfig2

Masse

AUX_CH (p)

ML_Leitung 2 (p)

Masse

ML_Leitung 1 (n)

AUX_CH (n)

Masse

Hot-Plugging-Erkennung

ML_Leitung 1 (p)

Rück., DP_PWR

ML_Leitung 0 (n)

DP_PWR

20-poliges Farbdisplay-Signalkabel

Plug and Play

Plug & Play DDC2B Feature

Dieser Monitor verfügt über VESA DDC2B-Fähigkeiten entsprechend dem VESA DDC STANDARD. Dadurch kann dieser Monitor das Host-System über seine Identität und, je nach der Stufe des verwendeten DDC, zusätzliche Informationen über seine Anzeigefähigkeiten informieren.

DDC2B ist ein zweidirektionaler Datenkanal, der auf dem I2C-Protokoll basiert. Der Host kann die EDID-Informationen über den DDC2B-Kanal abfragen.

Vorschrift

FCC-Erklärung

FCC Klasse B Erklärung zur Funkentstörung WARNUNG: (FÜR FCC ZERTIFIZIERTE MODELLE)

Anmerkung:Dieses Gerät wurde geprüft und erfüllt die Grenzwerte für ein Digitalgerät der Klasse B gemäß Teil 15 der Richtlinien der amerikanischen Bundesbehörde für das Fernmeldewesen FCC. Diese Grenzwerte stellen einen angemessenen Schutz gegen schädliche Funkstörungen innerhalb von Wohngebäuden sicher. Dieses Gerät erzeugt und verwendet Funkfrequenzenergie, die ausgestrahlt werden kann, und bei unsachgemäßer, nicht der Anleitung des Herstellers entsprechender Installation und Verwendung, schädliche Störungen des Rundfunkempfangs verursachen kann. Es gibt jedoch keine Garantie, dass bei einer bestimmten Installation keine Störungen auftreten. Kommt es durch das Gerät zu Störungen im Radio- oder Fernsehempfang, was sich durch Ein- und Ausschalten des Gerätes überprüfen lässt, sollte der Benutzer versuchen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben:

Richten Sie Ihre Empfangsantenne neu aus, oder stellen Sie sie an einem anderen Ort auf. Vergrößern Sie den Abstand zwischen Gerät und Empfänger. Schließen Sie das Gerät an eine Steckdose an, die nicht von demselben Stromkreis wie die Steckdose des Empfängers versorgt wird. Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker.

Anmerkung :

Bitte denken Sie daran, dass Änderungen oder Modifikationen, die nicht ausdrücklich von der für Konformitätsvorschriften Verantwortlichen genehmigt wurden, Ihre Berechtigung zum Betrieb dieses Gerätes erlöschen lassen können. Ein abgeschirmtes Netzkabel ist erforderlich, um den Ausstrahlungsgrenzwerten zu entsprechen. Der Hersteller ist nicht verantwortlich für jegliche Radio- oder TV-Störungen, die durch unautorisierte Modifikationen an diesem Gerät entstehen. Korrekturen solcher Störungen liegen in der Verantwortlichkeit des Anwenders. Korrekturen solcher Störungen liegen in der Verantwortlichkeit des Anwenders.

WEEE-Erklärung

Entsorgung von Altgeräten von Privathaushalten im Bereich der Europäischen Union.

Dieses Symbol auf dem Produkt oder seiner Verpackung gibt an, dass dieses Produkt nicht mit dem normalen Hausmüll entsorgt werden darf. Statt dessen obliegt es Ihrer Verantwortlichkeit, solche Altgeräte ordnungsgemäß zu entsorgen, indem Sie sie zu einer speziellen Sammelstelle zum Recycling von elektrischen und elektronischen Altgeräten bringen. Die getrennte Sammlung und Wiederverwertung Ihrer Altgeräte trägt zur Schonung natürlicher Ressourcen bei und gewährleistet eine gesundheits- und umweltverträgliche Wiederverwertung. Weitere Informationen zu Recycling-Sammelstellen erhalten Sie bei Ihrer Stadtverwaltung, bei Ihren örtlichen Entsorgungsunternehmen oder in dem Geschäft, in dem Sie das Produkt erworben haben .

WEEE-Erklärung für Indien

Dieses Symbol am Produkt oder an seiner Verpackung zeigt an, dass dieses Produkt nicht mit dem regulären Hausmüll entsorgt werden darf. Stattdessen muss es bei einer geeigneten Sammelstelle zum Recycling elektrischer und elektronischer Altgeräte abgegeben werden. Die getrennte Sammlung und das Recycling von Altgeräten tragen zur Bewahrung natürlicher Ressourcen bei und gewährleisten, dass Altgeräte ohne unnötige gesundheitliche Beeinträchtigungen und Belastungen unserer Umwelt recycelt werden können. Weitere Informationen darüber, wo Sie Ihr Altgerät zum Recycling in Indien entsorgen können, finden Sie unter dem nachstehenden Link.

www.aocindia.com/ewaste.php

EPA Energy Star

ENERGY STAR ®ist eineingetragenes US-Warenzeichen. Als ENERGYSTAR ® PartnerAOC International (Europe) BV undPeripheriegeräteEnvision, Inc., dass dieses Produkt denENERGY STAR ® Richtlinienfür Energieeffizienz erfüllt.

EPEAT-Erklärung

EPEAT ist ein System, das Käufern in öffentlichen und privaten Bereichen hilft, Desktop-Computer, Notebooks und Monitore basierend auf ihren Umwelteigenschaften zu beurteilen, zu vergleichen und auszuwählen. EPEAT bietet auch eine klare und konsistente Auswahl von Leistungskriterien zum Produktdesign; es liefert Herstellern eine Möglichkeit, die Wiedererkennung am Markt zur Reduzierung von Umweltauswirkungen ihrer Produkten zu sichern.

AOC glaubt an den Schutz der Umwelt. Mit dem Fokus auf den Erhalt natürlicher Ressourcen sowie den Schutz von Deponien kündigt AOC den Start eines Programmes zum Recycling von AOC-Monitorverpackungen an. Dieses Programm wurde dazu entwickelt, Ihnen bei der ordnungsgemäßen Entsorgung Ihres Monitorkartons und Füllmaterials zu helfen. Falls kein örtliches Recyclingcenter verfügbar ist, recycelt AOC die Verpackungsmaterialien für Sie, inklusive Schaumstoff und Karton. Die AOC Display-Lösung recycelt nur die AOC-Monitorverpackung. Bitte beachten Sie folgende Webseite:

Nord- und Südamerika, ohne Brasilien:

http://us.aoc.com/about/environmental_impact

Deutschland:

http://www.aoc-europe.com/en/service/tco.php

Brasilien:

http://www.aoc.com.br/2007/php/index.php?req=pagina&pgn_id=134

Dienst

Garantiebedingungen für Europa

EINGESCHRÄNKTE DREIJÄHRIGE GARANTIE*

In Europa verkaufte AOC Farbmonitore Die AOC International (Europa) BV garantiert für drei (3) Jahren ab dem ursprünglichen Kaufdatum, dass dieses Produkt frei von Material- und Herstellfehlern ist. Während dieser Garantiedauer wird die AOC International (Europa) BV nach ihrem Begutachten das fehlerhafte Produkt kostenlos (mit Ausnahme wie unten angegeben) entweder durch ein neues Produkt oder ein erneut zusammengebautes Produkt ersetzen oder reparieren. Die defekten Produkte, die ersetzt wurden, gehen in das Eigentum der AOC International (Europa) BV über.

Weist das Gerät Defekte auf, wenden Sie sich bitte an Ihren lokalen Händler oder beziehen Sie sich auf die dem Gerät beigelegte Garantiekarte. Die Transportkosten für Versand und Rückversand im Rahmen der Garantie wird von AOC im Voraus bezahlt. Bitte achten Sie darauf, dem Produkt einen mit Datum versehenen Kaufbeleg beizufügen, und senden es unter folgenden Bedingungen an ein AOC-zertifiziertes oder -autorisiertes Kundencenter:

Stellen Sie sicher, dass der LCD-Monitor in einem geeigneten Karton ( AOC zieht die ursprüngliche

Karton zu schützt Ihren Monitor gut genug beim Transport) verpackt ist. Geben Sie die RMA-Nummer auf der Adressenetikette an Geben Sie die RMA-Nummer auf der Versandpackung an

AOC International (Europe) B.V. übernimmt die Rücksendungskosten innerhalb eines der in dieser Garantieerklärung erwähnten Länder. Die AOC International (Europa) BV deckt keine Kosten, welche durch den grenzüberschreitenden Versand des Gerätes entstanden sind. Dies gilt ebenfalls für den Versand innerhalb der EU. Wenn der LCD-Monitor nicht abholbereit zur Verfügung , wenn der Currier besucht , erhalten Sie eine Sammlung kostenfrei.

* Diese eingeschränkte Garantie deckt keine Verluste oder Schäden, die durch folgende Ursachen entstanden sind 

Schäden während des Transports aufgrund unsachgemäßer Verpackung Unsachgemäße Installations- oder Wartungsarbeiten, die nicht in Übereinstimmung mit der

AOC-Bedienungsanleitung vorgenommen wurden Missbrauch Nachlässigkeit Schäden, die durch andere als durch den kommerziellen oder industriellen Gebrauch entstanden sind Einstellung von nicht autorisierten Quelle Reparaturen, Abänderungen und Installation von Optionen oder Bauteilen, die nicht durch einen von AOC autorisierten Kundendienst durchgeführt worden sind Unsachgemäße Umgebungen wie Feuchtigkeit , Wasser und Staub Durch Gewalt , Erdbeben und Terroranschläge BeschädigtÜbermäßige oder unangemessene Erhitzung,

Versagen der Belüftung, Stromausfälle, plötzliche Spannungsspitzen oder andere Unregelmäßigkeiten

Diese eingeschränkte Garantie deckt keinerlei Produkt-Firmware oder Hardware ab, die von Ihnen oder durch jegliche Dritte modifiziert oder verändert wurde; Sie übernehmen die alleinige Verantwortlichkeit und Haftung für jegliche solche Modifikationen oder Veränderungen.

Alle AOC LCD -Monitore sind nach den ISO 9241-307 Klasse 1 -Pixel-Richtlinie gefertigt.

Falls Ihre Garantie abgelaufen ist, können Sie immer noch auf alle verfügbaren Serviceoptionen zugreifen, müssen jedoch die Kosten für Service, inklusive Teilen, Arbeit, Versands (falls zutreffend) und anfallender Steuern, tragen. AOC-zertifizierte oder -autorisierte Servicecenter stellen Ihnen vor Erhalt Ihrer Genehmigung zur Durchführung von Servicearbeiten einen Kostenvoranschlag aus.

DIE FRIST VON SÄMTLICHEN AUSDRÜCKLICHEN UND IMPLIZITEN GARANTIEN FÜR DIESES PRODUKT (EINSCHLIESSLICH DER GARANTIEN DER MARKTFÄHIGKEIT UND DER EIGNUNG ZU EINEM BESTIMMTEN ZWECK), DIE FEHLERFREIHEIT DEREN BAUTEILE UND DEREN HERSTELLQUALITÄT, IST AUF DREI (3) JAHRE AB URSPRÜNGLICHEM KAUFDATUM EINGESCHRÄNKT. NACH ABLAUF DIESER GARANTIEFRIST KÖNNEN KEINE GARANTIENANSPRÜCHE (WEDER AUSDRÜCKLICH NOCH STILLSCHWEIGEND) GELTEND GEMACHT WERDEN. AOC DIE VERPFLICHTUNGEN DER AOC INTERNATIONAL (EUROPA) BV SOWIE DIE RECHTSMITTEL DES BENUTZERS GELTEN EINZIG UND ALLEIN WIE HIER ANGEGEBEN. DIE HAFTBARKEIT DER AOC INTERNATIONAL (EUROPA) BV, SEI SIE GEMÄSS VERTRAG, DELIKT, GARANTIE, DIREKTE VERBINDLICHKEIT U.A., ÜBERSTEIGT UNTER KEINEN UMSTÄNDEN DIE HÖHE DES PREISES DES EINZELNEN PRODUKTES, DESSEN DEFEKT ODER SCHADEN DIE URSACHE DER INANSPRUCHNAHME DER DIENSTLEISTUNG BERECHTIGT. DIE AOC INTERNATIONAL (EUROPA) BV KANN AUF KEINEN FALL FÜR GESCHÄFTLICHE VERLUSTE, FÜR VERLUSTE, DIE DURCH UNBRAUCHBARKEIT DER EINRICHTUNGEN ODER DER GERÄTE ENTSTANDEN SIND, SOWIE FÜR ANDERE, INDIREKTE, ZUFÄLLIGE ODER ERFOLGTE SCHÄDEN HAFTBAR GEMACHT WERDEN. IN EINIGEN LÄNDERN HABEN AUSSCHLÜSSE ODER EINSCHRÄNKUNGEN DER ZUFÄLLIGEN ODER INFOLGE AUFGETRETENEN SCHÄDEN KEINE GÜLTIGKEIT, SO DASS DIE OBEN ERWÄHNTEN BESCHRÄNKUNGEN FÜR SIE OHNE BEDEUTUNG SIND. OBWOHL DIESE EINGESCHRÄNKTE GARANTIE DEM BENUTZER BESTIMMTE GESETZLICHE RECHTE EINRÄUMT, KANN DER BENUTZER AUCH ANDERE RECHTE, DIE VON LAND ZU LAND UNTERSCHIEDLICH SEIN KÖNNEN, GELTEND MACHEN. DIESE EINGESCHRÄNKTE GARANTIE GILT AUSSCHLIESSLICH FÜR PRODUKTE, DIE INNERHALB DER MITGLIEDSTAATEN DER EUROPÄISCHEN UNION GEKAUFT WURDEN.

Die Angaben in diesem Dokument können sich ohne Ankündigung ändern. Weitere Informationen finden Sie hier: http://www.aoc-europe.com

Garantieerklärung für den Nahen Osten und Afrika (MEA)

Und

Die Gemeinschaft Unabhängiger Staaten (GUS)

LIMITED ein bis drei Jahre GARANTIE*

Bei AOC-LCD-Monitoren, die innerhalb des Nahen Ostens und Afrika (MEA) oder der Gemeinschaft Unabhängiger Staaten (GUS) verkauft werden, garantiert AOC International (Europe) B.V., dass dieses Produkt je nach Verkaufsland für die Dauer von einem (1) bis drei (3) Jahren ab Herstellungsdatum keine Material- und Verarbeitungsfehler aufweist. Während dieses Zeitraums bietet AOC International (Europe) B.V. einen Einlieferungsgarantiesupport (Rückgabe an das Kundencenter) bei einem von AOC autorisierten Servicecenter oder Händler an und führt nach eigenem Ermessen eine Reparatur des defekten Produktes mit neuen oder aufbereiteten Teilen bzw. einen Austausch durch ein neues oder aufbereitetes Produkt durch, – kostenlos, sofern nicht die unter * aufgeführten Bedingungen zutreffen. Als Standardrichtlinie wird die Garantie vom Herstellungsdatum entsprechend der Produkt-ID-Seriennummer berechnet, doch die gesamte Garantie gilt je nach Verkaufsland fünfzehn (15) bis neununddreißig (39) Monate ab Herstellungsdatum. Garantie wird in Ausnahmefällen außerhalb der Garantie entsprechend der Produkt-ID-Seriennummer gewährleistet; bei solchen Ausnahmefällen sind Originalrechnung/Kaufbeleg obligatorisch.

Falls das Produkt defekt zu sein scheint, wenden Sie sich bitte an Ihren AOC-autorisierten Händler oder entnehmen dem Service- und Support-Bereich auf der AOC-Website Garantieanweisungen für Ihr Land:

Ägypten: http://aocmonitorap.com/egypt_eng GUS, Zentralasien: http://aocmonitorap.com/ciscentral Mittlerer Osten: http://aocmonitorap.com/middleeast Südafrika: http://aocmonitorap.com/southafrica Saudi-Arabien: http://aocmonitorap.com/saudiarabia

Bitte achten Sie darauf, dem Produkt einen mit Datum versehenen Kaufbeleg beizufügen, und senden es unter folgenden Bedingungen an ein AOC-autorisiertes Kundencenter bzw. Händler:

Stellen Sie sicher, dass der LCD-Monitor in einem geeigneten Karton verpackt ist (AOC bevorzugt den

Originalkarton, der Ihren Monitor während des Transports sicher schützt). Vermerken Sie die RMA-Nummer auf dem Adressaufkleber Vermerken Sie die RMA-Nummer auf dem Versandkarton

* Diese eingeschränkte Garantie deckt keine Verluste oder Schäden, die durch folgende Ursachen entstanden sind 

Schäden während des Transports aufgrund unsachgemäßer Verpackung Unsachgemäße Installations- oder Wartungsarbeiten, die nicht in Übereinstimmung mit der

AOC-Bedienungsanleitung vorgenommen wurden Missbrauch

Nachlässigkeit Schäden, die durch andere als durch den kommerziellen oder industriellen Gebrauch entstanden sind Einstellung von nicht autorisierten Quelle Reparaturen, Abänderungen und Installation von Optionen oder Bauteilen, die nicht durch einen von AOC autorisierten Kundendienst durchgeführt worden sind Unsachgemäße Umgebungen wie Feuchtigkeit , Wasser und Staub Durch Gewalt , Erdbeben und Terroranschläge BeschädigtÜbermäßige oder unangemessene Erhitzung,

Versagen der Belüftung, Stromausfälle, plötzliche Spannungsspitzen oder andere Unregelmäßigkeiten

Alle AOC-LCD-Monitore werden entsprechend den Standards der Pixelrichtlinie ISO 9241-307, Klasse 1, produziert.

Falls Ihre Garantie abgelaufen ist, können Sie immer noch auf alle verfügbaren Serviceoptionen zugreifen, müssen jedoch die Kosten für Service, inklusive Teilen, Arbeit, Versands (falls zutreffend) und anfallender Steuern, tragen. AOC-zertifizierte / -autorisierte Servicecenter oder Händler stellen Ihnen vor Erhalt Ihrer Genehmigung zur Durchführung von Servicearbeiten einen Kostenvoranschlag aus.

Sämtliche ausdrücklichen und impliziten Gewährleistungen hinsichtlich dieses Produktes (einschließlich Gewährleistung von Markttauglichkeit und Eignung für einen bestimmten Zweck) sind hinsichtlich Komponenten und Arbeitslohn auf eine Zeitspanne von einem (1) bis drei (3) Jahren ab Erstkaufdatum beschränkt. Nach Ablauf dieser Zeitspanne werden jegliche Gewährleistungen (ob ausdrücklich oder implizit) abgelehnt. Verpflichtungen der AOC International (Europe) B.V. und Ihre Ansprüche werden ausschließlich durch diese Vereinbarung definiert. Die gesamte Haftung der AOC International (Europe) B.V. (ob vertraglich, zivilrechtlich, im Rahmen der Garantie, per Kausalhaftung sowie auf sonstige Weise) darf den für das einzelne Gerät gezahlten Preis, dessen Defekt oder Beschädigung dem Anspruch zu Grunde liegt, nicht überschreiten. In keinem Fall haftet die AOC International (Europe) B.V. für jeglichen entgangenen Gewinn, Nutzungsausfall, Ausfall von Einrichtungen oder Ausrüstung sowie für sämtliche indirekten, beiläufigen oder Folgeschäden. In manchen Staaten oder Ländern sind Einschränkungen oder Ausschlüsse der Haftung bei beiläufigen oder Folgeschäden nicht zulässig; der vorstehende Ausschluss gilt dabei eventuell nicht zwingend für Sie. Obwohl Ihnen diese eingeschränkte Garantie bestimmte gesetzliche Rechte verleiht, können Ihnen weitere Rechte zustehen, die jedoch von Land zu Land unterschiedlich ausfallen können. Diese eingeschränkte Garantie gilt ausschließlich für Produkte, die in Mitgliedstaaten der Europäischen Union erworben wurden.

Die Angaben in diesem Dokument können sich ohne Ankündigung ändern. Weitere Informationen finden Sie hier: http://www.aocmonitorap.com

ISO 9241-307

Pixelfehlerklasse

Fehlertyp 1

Heller Pixel

Fehlertyp 2

Schwarzer Pixel

Fehlertyp 3

Heller Subpixel

Fehlertyp 4

Schwarzer Subpixel

Klasse 1

1 2 1

+ + +

1 3 5

AOC International (Europe) B.V.

Prins Bernhardplein 200 / 6th floor, Amsterdam, The Netherlands

Tel.: +31 (0)20 504 6962 • Fax: +31 (0)20 5046933

AOC-PixelrichtlinieISO 9241-307, Klasse 1

25. Juli 2013

AOC strebt eine Belieferung mit Produkten von höchster Qualität an. Wir verwenden einige der branchenweit fortschrittlichsten Fertigungsverfahren und praktizieren eine strenge Qualitätssteuerung. Dennoch können Pixel- oder Subpixelfehler bei TFT-Bildschirmen in Flachbildmonitoren manchmal nicht vermieden werden. Kein Hersteller kann garantieren, dass sämtliche Bildschirme frei von Pixelfehlern sind; AOC garantiert jedoch, dass jeder Monitor mit einer inakzeptablen Anzahl von Defekten im Rahmen der Garantie ersetzt oder repariert wird. Diese Pixelrichtlinie erklärt die verschiedenen Arten von Pixelfehlern und definiert einen akzeptablen Defektumfang je Art. Damit Sie im Rahmen der Garantie Anspruch auf Reparatur oder Ersatz haben, muss die Anzahl an Pixeldefekten an einem TFT-Bildschirm diese akzeptablen Werte überschreiten.

Definition von Pixel und Subpixel

Ein Pixel oder Bildelement besteht aus drei Subpixeln in den Grundfarben Rot, Grün und Blau. Wenn alle Subpixel eines Pixels leuchten, erscheinen die drei farbigen Subpixel als einzelner weißer Pixel. wenn alle dunkel sind, erscheinen die drei farbigen Subpixel als einzelner schwarzer Pixel.

Arten von Pixelfehlern

 Heller Punkt: Der Monitor zeigt ein dunkles Muster, Subpixel oder Pixel sind immer aktiv bzw.

leuchten

 Dunkler Punkt: Der Monitor zeigt ein helles Muster, Subpixel oder Pixel sind immer inaktiv bzw.

leuchten nicht

AOC International (Europe) B.V.

AOC G2460PF Service Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
