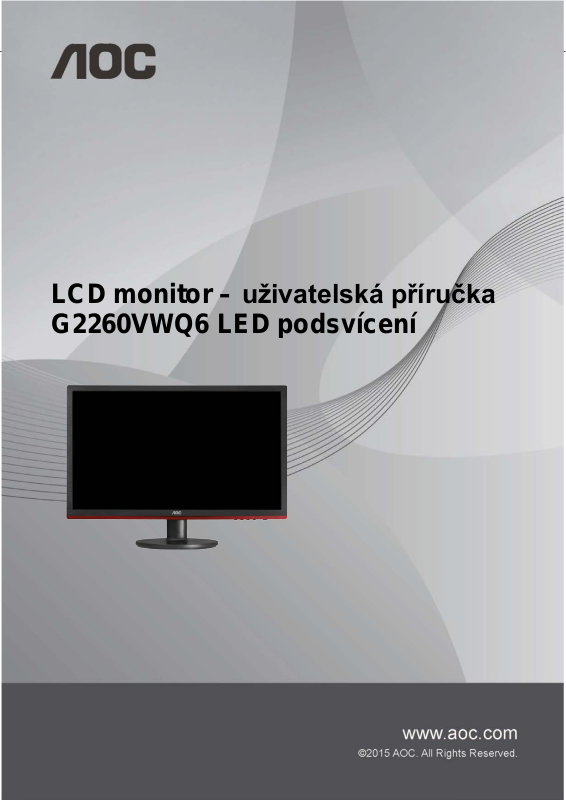

LCD monitor – uživatelská příručka
G2260VWQ6 LED podsvícení
Bezpečnost ............................................................................................................................................................... 4
Národní konvence .............................................................................................................................................. 4
napájení ............................................................................................................................................................. 5
Instalace ............................................................................................................................................................ 6
Jině .................................................................................................................................................................... 8
Nastavení .................................................................................................................................................................. 9
Obsah krabice .................................................................................................................................................... 9
Sestavení stojanu a zakládny .......................................................................................................................... 10
Nastavení úhlu prohlížení ................................................................................................................................ 11
Připojení Monitoru ............................................................................................................................................ 12
Požadavky na systém: viz G2260VWQ6 ......................................................................................................... 13
Funkce FreeSync ..................................................................................................................................... 13
Připevnění závěsného rameme ....................................................................................................................... 13
Upravování ............................................................................................................................................................. 14
Nastavení optímálního rczlíše ní ....................................................................................................................... 14
Windows 10 .............................................................................................................................................. 14
Windows 8 ................................................................................................................................................ 16
Windows 7 ................................................................................................................................................ 18
Horké klávesy .................................................................................................................................................. 20
Nastavení OSD ................................................................................................................................................ 21
Světelnost ................................................................................................................................................22
INastavení obrazu .................................................................................................................................... 24
Teplota barev ............................................................................................................................................ 25
Zesílení obrazu ......................................................................................................................................... 26
Nastavení OSD ......................................................................................................................................... 27
Extra .........................................................................................................................................................28
Konec ....................................................................................................................................................... 29
LED Indicátor ................................................................................................................................................... 29
Ovladač . .................................................................................................................................................................30
Ovladač Monitoru . ...........................................................................................................................................30
Windows 10 .............................................................................................................................................. 30
Windows 8 ................................................................................................................................................ 34
Windows 7 ................................................................................................................................................ 38
i-Menu .............................................................................................................................................................. 42
e-Saver ............................................................................................................................................................ 43
Screen+ ........................................................................................................................................................... 44
Řešení Problémů ....................................................................................................................................................45
Techencké údaje ..................................................................................................................................................... 46
Obecné techencké údaje ................................................................................................................................. 46
Přednastavené zobrazovací režimy .......................................................................................................... ......47
Přiřazení hrotů .................................................................................................................................................48
2
Plug and Play ................................................................................................................................................... 50
Směrnice . ...............................................................................................................................................................51
Upozomění FCC ..............................................................................................................................................51
Prohlášení WEEE ............................................................................................................................................52
Služba .....................................................................................................................................................................53
Znění záruky pro Evropu ................................................................................................................................. 53
Prohlášení o záruce pro Střední Východ a Afriku (MEA) ................................................................................. 55
Zásady společnosti AOC týkající se obrazových bodůISO 9241-307 třída 1 . ..................................................56
3
Bezpečnost
Národní konvence
Následující pododdíly popisují notační konvence použité v tomto dokumentu.
Poznámky, upozornění a varování
V rámci této příručky mohou být některé bloky textu doplněny ikonou a vytištěny tučně nebo kurzívou. K těmto
blokům patří poznámky, upozornění a varování, jež jsou používány následujícím způsobem:
POZNÁMKA: POZNÁMKA poukazuje na důležité informace, jež pomáhají lépe využít daný počítačový systém.
UPOZORNĚNÍ: VAROVÁNÍ poukazuje na možnou fyzickou újmu a popisuje, jak tomuto problému předejít.
Některá varování mohou být zobrazena v jiných formátech a nemusí je doplňovat žádná ikona. V takových
případech je určitá prezentace varování určena úředními orgány.
4
napájení
Tento monitor může být napájen pouze napájecím zdrojem, který je uveden na výrobním štítku přístroje.
Pokud si nejste jisti, jaké napájecí napětí je ve vaší domácí elektrické zásuvce, obraťte se na prodejce nebo
dodavatele energie.
Tento monitor je vybaven tříkolíkovou uzemněnou síťovou zástrčkou. Tuto vidlici možno zasunout z
bezpečnostních důvodů pouze do uzemněné zásuvky ve zdi. Pokud vaše síťová zásuvka neumožňuje připojení
této vidlice, obraťte se na elektrikáře, aby vám nainstaloval správnou zásuvku, nebo použijte adaptér k
bezpečnému uzemnění zařízení. Nepodceňujte význam uzemněné zástrčky napájecího kabelu z hlediska
bezpečnosti.
Při bouřkách s blesky nebo pokud nebudete monitor dlouho používat, odpojte napájecí kabel ze zásuvky ve
zdi. Tak se předejde poškození monitoru v důsledku přepěťových špiček (rázů) v napájecím napětí.
Nepřetěžujte prodlužovací kabely s několika zásuvkami a prodlužovací kabely. Přetěžování může mít za
následek vznik ohně nebo úraz elektrickým proudem.
Pro zajištění uspokojivého provozu používejte tento monitor pouze s počítači s označením UL, které jsou
vybaveny příslušně zkonfigurovanými zástrčkami na 100 - 240 V střídavých, minimálně 1.5 A.
Zásuvka ve zdi by měla být nainstalována v blízkosti zařízení, přičemž by měla být snadno přístupná.
Zařízení používejte výhradně s přiloženým síťovým adaptérem (výstup 12 V 3Astejnosměrných) s licencí
uvedenou v seznamu UL,CSA (pouze monitory s napájecím adaptérem)..
5
Instalace
Neumisťujte monitor na nestabilní vozík, stojan, stativ, svorku nebo stolek. Pokud dojde k pádu monitoru,
může dojít ke zranění osob a závažnému poškození tohoto výrobku. Tento výrobek může být používán pouze s
vozíkem nebo stojanem, který je doporučován výrobcem nebo prodáván s tímto výrobkem. Během instalace
výrobku postupujte dle pokynů výrobce a používejte montážní příslušenství doporučené výrobcem. Kombinace
výrobku s vozíkem se musí stěhovat opatrně.
Do výřezu v plášti monitoru nikdy nezasunujte žádné předměty. Mohlo by dojít k poškození součástek a
obvodů a ke vzniku požáru nebo úrazu elektrickým proudem. Vyvarujte se polití monitoru jakoukoli kapalinou.
Nepokládejte přední část monitoru na podlahu.
Pokud budete monitor upevňovat na zeď nebo polici, použijte upevňovací soupravu schválenou výrobcem a
při montáži dodržujte uvedené pokyny.
Ponechte místo okolo monitoru, j ak j e vyobrazeno níže. V opačném případě může být cirkulace vzduchu
nedostatečná a přehřívání může způsobit požár nebo poškození monitoru.
Níže jsou uvedeny doporučené větrací plochy okolo monitoru, když je nainstalován na stěně nebo na podstavci:
6
Čistění
Pravidelně čistěte skříň monitoru dodaným hadříkem. Můžete použít slabý čistící prostředek k otření skvrn,
ale nepoužívejte solné čistící prostředky, které mohou naleptat skříň monitoru.
Při čištění nesmí čistící prostředek vniknout do monitoru. Čistící hadřík nesmí být příliš hrubý, aby
nepoškrábal povrch obrazovky.
Před čištěním monitoru odpojte napájecí kabel.
7
Jině
Pokud z monitoru vychází zvláštní zápach, zvuky nebo kouř, IHNED odpojte zástrčku napájecího kabelu a
kontaktujte servisní středisko.
Zkontrolujte, zda nejsou větrací otvory zablokovány stolem nebo záclonou.
Během používání nevystavujte monitor LCD nadměrným otřesům nebo nárazům.
Neklepejte na monitor ani jej neupusťte během provozu nebo převozu.
8
Nastavení
Monitor
Příručka na CD
stánek
Napájecí
Analogový
HDMI kabel
DP
Audio kabel
Obsah krabice
Kabel
Některé kabely signálu (analogové, DP, Audio a HDMI kabely) nejsou v některých zemích nebo oblastech
dodávány. Podrobnější informace vám poskytne místní prodejce nebo pobočka společnosti AOC.
kabel
9
Sestavení stojanu a zakládny
Při instalaci nebo demontáži podstavce postupujte podle následujících pokynů.
Konfigurace:
Odebrat:
10
Nastavení úhlu prohlížení
Pro optimální sledování obrazu je doporučeno dívat se na monitor zpříma a pak nastavit úhel monitoru podle vašich
vlastních preferencí.
Podržte podstavec monitoru, aby se monitor při změně úhlu monitoru nepřevrátil.
Úhel pohledu monitoru je možno nastavit v rozmezí od -5° do 20°.
POZNÁMKA:
Při změně úhlu pohledu monitoru se nedotýkejte LCD obrazovky. Mohlo by dojít k poškození nebo zničení
obrazovky LCD.
11
Připojení Monitoru
Zapojení kabelů na zadní straně monitoru a počítače:
1 Napájení 4 D-SUB
2 DP 5 Audio line in
3 HDMI 6 sluchátko
Před připojením vždy vypněte PC a LCD monitor, aby se vybavení nepoškodilo.
1 Připojte napájecí kabel k portu napájení na zadní straně monitoru.
2 Připojte jeden konec 15kolíkového kabelu signálu D-Sub k zadní části monitoru a druhý konec k portu
D-Subpočítače.
3 (Volitelné – vyžaduje grafickou kartu s portem HDMI) - Připojte jeden konec HDMI k zadní části monitoru a
druhý konec k portu HDMI počítače.
4 (Volitelné – vyžaduje grafickou kartu s portem DP) - Připojte jeden konec DP k zadní části monitoru a druhý
konec k portu DP počítače.
5 Zapněte monitor a počítač.
6 Rozlišení podporující obsah videa: VGA / HDMI / DP.
Pokud monitor zobrazuje obraz, je instalace dokončena. Pokud k zobrazení obrazu nedojde, podívejte se prosím na
Odstraňování problémů.
12
Požadavky na systém: viz G2260VWQ6
Funkce FreeSync
1. Funkce FreeSync spolupracuje s D isplayPort..
2. Kompatibilní grafická karta: Níže je uveden seznam doporučených karet, který je rovněž k dispozici na
www.AMD.com
AMD Radeon R9 295X2
AMD Radeon R9 290X
AMD Radeon R9 290
AMD Radeon R9 285
AMD Radeon R7 260X
AMD Radeon R7 260
Připevnění závěsného rameme
Příprava pro montáž na doplňkové závěsné rameno.
Tento monitor lze připevnit na závěsné rameno, které lze zakoupit samostatně. Než budete pokračovat v montáži,
odpojte napájení. Postupujte následujícím způsobem:
1 Odmontujte podstavec.
2 Sestavte závěsné rameno podle pokynů výrobce.
3 Umístěte závěsné rameno na zadní stranu monitoru. Zorientujte otvory ramene s otvory na zadní straně
monitoru.
4 Našroubujte do otvorů 4 šrouby a utáhněte.
5 Znovu připojte kabely. Připevněte rameno na stěnu podle návodu na použití, který byl dodán s ramenem.
Poznámka: Otvory pro šrouby držáku V E SA nejsou k dispozici pro všechny modely – obraťte se na prodejce nebo
oficiální oddělení AOC.
13
Nastavení
Nastavení optimálního rozlišení
Windows 10
Windows 10:
• Klikněte pravým tlačítkem na položku START.
• Klikněte na položku „OVLÁDACÍ PANELY“.
• Klikněte na položku „ZOBRAZENÍ“.
14
• Klikněte na tlačítko „Změnit nastavení zobrazení“.
• Nastavte SLIDE-BAR (POSUVNÍK) rozlišení na optimální předvolené rozlišení.
15
Windows 8
Windows 8:
• Klepněte pravým tlačítkem a klepněte na Všechny aplikace v pravém dolním rohu obrazovky.
• Nastavte položku „Zobrazit podle“ na možnost „Kategorie“.
• Klikněte na položku „Vzhled a přizpůsobení“.
16
• Klikněte na položku „ZOBRAZENÍ“.
• Nastavte SLIDE-BAR (POSUVNÍK) rozlišení na optimální předvolené rozlišení
17
Windows 7
Windows 7:
• Klikněte na tlačítko START.
• Klikněte na položku „OVLÁDACÍ PANELY“.
• Klikněte na položku „Vzhled“.
• Klikněte na položku „ZOBR
AZENÍ“.
18
• Klepněte na tlačítko „Změnit nastavení zobrazení“.
• Nastavte SLIDE-BAR (POSUVNÍK) rozlišení na optimální předvolené rozlišení
19
Horké klávesy
1
Rychlé tlačítko Zdroj/ Auto / Konec
2
Režim Hra/<
3
Hlasitost />
4
Nabídka/Vstoupit
5
Vypínač
Vypínač
Podržte tlačítko Vypínač, chcete-li vypnout monitor.
Nabídka/Vstoupit
Stisknutím zobrazíte nabídku OSD nebo potvrdíte výběr.
> Hlasitost
Když není zobrazena nabídka OSD, stisknutím tlačítka Hlasitost aktivujte panel nastavení hlasitosti a stisknutím <
nebo > upravte hlasitost (pouze modely s reproduktory)...
< Režim Hra
Když není zobrazena nabídka OSD, stisknutím tlačítka mínus otevřete funkci režimu Hra a potom stisknutím
tlačítka < nebo > vyberte režim hry (FPS, RTS, Závod, Hráč 1 nebo Hráč 2) na základě typu hry..
Auto / Konec / Rychlé tlačítko Zdroj:
Když je nabídka OSD zavřená, tlačítko Auto/Zdroj má funkci rychlého tlačítka Zdroj .Opakovaným stisknutím
tlačítka Zdroj vyberte vstupní zdroj zobrazený na panelu zpráv, stisknutím tlačítka Nabídka/potvrdit změňtevybraný
zdroj.
20
Nastavení OSD
Základní a jednoduché pokyny k ovládacím tlačítkům.
1) Stiskem tlačítka (NABÍDKA) aktivujete okno OSD.
2) Stiskem< nebo >navigujete mezi funkcemi. Jakmile je požadovaná funkce zvýrazněná, stiskem tlačítka
(NABÍDKA) aktivujete podnabídku. Jakmile je požadovaná funkce zvýrazněná, stiskem tlačítka
(NABÍDKA) ji aktivujete.
3) Stiskem< nebo >změníte nastavení zvolené funkce. Stiskem< nebo >zvolíte jinou funkci v podnabídce.
Stiskem ukončíte nastavení. Chcete-l i upravit jinou funkci, opakujte kroky 2-3.
4) Funkce Zámek SD: Chcete-li zamknout nabídku OSD, stiskněte a podržte tlačítko (NABÍDKA) při
vypnutém monitoru a potom stiskněte tlačítko Vypínač a tím monitor zapněte. Chcete-li odem knout nabídku
OSD, stiskněte a podržtetlačítko (NABÍDKA) při vypnutém monitoru a potom stiskněte tlačítko Vypínač a
tím monitor zapněte.
Poznámky:
1) Pokud má produkt jen jeden signálový vstup, položku "Inp ut Select" (Volba vstupu) nelze upravit.
2) Režimy ECO (vyjma režimu Standard), DCR, režim DCB a Zesílení obrazu pro tyto čtyři stavy, když pouze
jeden stav může existovat.
21
Světelnost
1. Stisknutím (Nabídka) zobrazte NABÍDKA
2. Stisknutím< nebo >vyberte (Luminance),(Světelnost) a vstupte stisknutím .
3. Stisknutím< nebo >vyberte podnabídku a vstupte stisknutím .
4. Stisknutím< nebo >upravte.
5. Stisknutím ukončete.
Jas 0-100 Nastavení pozadí
Kontast 0-100 Kontrast z digitálního registru.
Standardní Standardní režim
Text Režim Text
Ekonomický
režim
Internet Režim Internet
Hra Režim Hra
Film Režim Film
Sport Režim Sport
.
Gamma
DCR
Overdrive
Gamma1 Adjust to Gamma1
Gamma2 Adjust to Gamma 2
Gamma3 Adjust to Gamma 3
Vyp. Deaktivovat dynamický pomìr kontrastu
Zap. Aktivovat dynamický pomìr kontrastu
Silné
Světlo
Středně-silný
Slabé
Vyp
Vyp Svislá frekvence > 85 Hz
Adjust the response time
22
FPS
Umožňuje uložit individuální nastavení jako předvolbu Hráč
1.
Umožňuje uložit individuální nastavení jako předvolbu Hráč
Pro akční (FPS) hry. Vylepšuje černé detaily v tmavých
motivech.
Režim Hra
Ovládání
stínů
RTS
Závod
Hráč 1
Hráč 2
vypnuto Není použita optimalizace funkce Smartimage
0-100
Pro strategické (RTS) hry. Vylepšuje čas odezvy a jas pro
hladké zobrazení.
Pro závodní hry. Poskytuje nejkratší zpětnou vazbu a
vysokou barevnou sytost.
2.
Hodnota výchozího nastavení Ovládání stínů je 50.
Koncový uživatel může úpravou tohoto nastavení od 50 do
100 nebo 0 zvýšit kontrast pro vyjasnění obrazu.
1. Pokud je obraz příliš tmavý a detaily nejsou jasně
viditelné, úpravou od 50 do 100 vyjasněte obraz.
2. Pokud je obraz příliš světlý a detaily nejsou jasně
viditelné, úpravou od 50 do 0 vyjasněte obraz.
23
INastavení obrazu
1. Stisknutím (Nabídka) zobrazte NABÍDKA
2. Stisknutím< nebo >vyberte (Nastavení obrazu),(Světelnost) a vstupte stisknutím .
isknutím< nebo >vyberte podnabídku a vstupte stisknutím .
3. St
4. Stisknutím< nebo >upravte.
5. Stisknutím ukončete.
Hodiny 0-100
Zaostøení 0-100
Ostrost 0-100 Slouží k nastaveníOstrost obrazu.
Vodorovná poloha 0-100 Slouží k nastavení vodorovné poloh y O S D .
Svislá poloha 0-100 Slouží k nastavení svislé polohy obrazu.
.
Slouží k nastavení hodin synchroniz ace obrazu pro omezení
svislého šumu.
Slouží k nastavení fáze synchroniz ace obrazu pro omezení
vodorovného šumu.
24
Teplota barev
1. Stisknutím (Nabídka) zobrazte NABÍDKA.
2. Stisknutím< nebo >vyberte (Teplota barev),(Světelnost) a vstupte stisknutím .
isknutím< nebo >vyberte podnabídku a vstupte stisknutím .
3. St
4. Stisknutím< nebo >upravte.
5. Stisknutím ukončete.
Teplá
Normální
Studená
Color Temp.
sRGB
èervené Intenzita èervené z digitálního registru.
Uživatel
Plné vylepšení zap. nebo vyp.
Pøirozená
pokožka
DCB Mode
DCB Demo zap. nebo vyp. Deaktivovat nebo aktivovat režim Ukázka
Zelené pole zap. nebo vyp.
Azur zap. nebo vyp. Deaktivovat nebo aktivovat režim Azur
Automatická
detekce
zelené Intenzita zelené z digitálního regis tru.
modré Intenzita modré z digitálního regist ru.
zap. nebo vyp.
zap. nebo vyp.
Slouží k naètení teploty teplé barvy z pamìti
EEPROM.
Slouží k naètení teploty teplé barvy z pamìti
EEPROM.
Slouží k naètení teploty studené barvy z
pamìti EEPROM.
Slouží k naètení teploty studené barvy z
pamìti EEPROM.
Deaktivovat nebo aktivovat režim P lné
vylepšení
Deaktivovat nebo aktivovat režim
Pøirozená pokožka
Deaktivovat nebo aktivovat režim Zelené
pole
Deaktivovat nebo aktivovat režim
Automatická detekce
25
Zesílení obrazu
1. Stisknutím (Nabídka) zobrazte NABÍDKA.
2. Stisknutím< nebo >vyberte (Zesílení obrazu),(Světelnost) a vstupte stisknutím .
isknutím< nebo >vyberte podnabídku a vstupte stisknutím .
3. St
4. Stisknutím< nebo >upravte.
5. Stisknutím ukončete.
Velikost rámu 14-100 Upravit velikost rámu
Jas 0-100 Upravit jas rámu
Kontast 0-100 Upravit kontrast rámu
Vodorovná poloha 0-100 Upravit horizontální polohu rámu
Svislá poloha 0-100 Upravit vertikální polohu rámu
Jasný rám zap. nebo vyp. Deaktivovat nebo aktivovat Jasný rám
Poznámka:
Slouží k nastavení jasu, kontrastu a polohy položky Jasný Rám pro lepší zážitek ze sledování.
26
Nastavení OSD
1. Stisknutím (Nabídka) zobrazte NABÍDKA.
2. Stisknutím< nebo >vyberte (Nastavení OSD),(Světelnost) a vstupte stisknutím .
3. St
isknutím< nebo >vyberte podnabídku a vstupte stisknutím .
4. Stisknutím< nebo >upravte.
5. Stisknutím ukončete.
Vodorovná poloha 0-100 Slouží k nastavení vodorovné poloh y O S D .
Svislá poloha 0-100 Slouží k nastavení svislé polohy OSD.
Nabídky obrazovky 5-120
Průhlednost 0-100 Slouží k nastavení průhlednosti nabídky OSD.
Jazyk Vyberte jazyk OSD
Připomenutí
přestávky
Kapacita DP 1.1/1.2 bez funkce synchronizace mela bý t použita pod DP1.2.
zap. nebo vyp.
Slouží k nastavení doby zobrazení nabídky OSD na
obrazovce.
Připomene přestávku, pokud uživatel pracuje souvisle
déle než 1 hodinu.
27
Extra
1. Stisknutím (Nabídka) zobrazte NABÍDKA
2. Stisknutím< nebo >vyberte (Extra),(Světelnost) a vstupte stisknutím .
isknutím< nebo >vyberte podnabídku a vstupte stisknutím .
3. St
4. Stisknutím< nebo >upravte.
5. Stisknutím ukončete.
Výbìr vstupu
Automatická
konfigurace
Časovač vyp 0 – 24 hodin Vyberte načasování vypnutí monitoru.
Poměr stran
obrazu
DDC-CI ano nebo ne Zapnout/vypnout podporu DDC-CI
Resetovat ano nebo ne Resetovat výchozí nastavení nabídky
Informace
AUTO/D-SUB/HDMI/DP
ano nebo ne
Wide,4:3 Vyberte širokoúhlý nebo formát obrazu
.
Vybrat zdrojsignálu jakovstup
Automaticky upravit obraz podle výc hozího
nastavení
Zobrazit informace o zdroji hlavního obrazu a
dílèího obrazu
28
Konec
1. Stisknutím (Nabídka) zobrazte NABÍDKA
2. Stisknutím< nebo >vyberte (Konec),(Světelnost) a vstupte stisknutím .
isknutím ukončete.
3. St
Konec Ukončí nabídku OSD.
.
LED Indicátor
Stav Barva indikátoru
Režim plného provozu Zelená
Režim aktivní-vypnuto oranžovou
29
Ovladač
Ovladač monitoru
Windows 10
• Spusťte operační systém Windows® 10
• Klikněte pravým tlačítkem na položku START.
• Klikněte na položku „Ovládací panely“.
• Klikněte na ikonu „Zobrazení“.
30
• Klikněte na tlačítko „Změnit nastavení zobrazení“
• Klepněte na tlačítko „Upřesnit nastavení“.
31
• Klepněte na kartu „Monitor“ a potom klepněte na tlačítko „Vlastnosti“.
• Klikněte na kartu „Ovladač“.
• Otevřete okno „Aktualizovat softwarový generický PNP ovladač monitoru“ kliknutím na tlačítko
„Zaktualizovat ovladač...“ a potom klikněte na tlačítko „Vyhledat software ovladače v počítači“.
32
• Vyberte možnost „Vybrat ovladač ze seznamu“.
• Klepněte na tlačítko „Z disku“. Klepněte na tlačítko „Procházet“ a přejděte na následující adresář:
X:\Driver\module name (kde X označuje písmeno jednotky CD-ROM).
• Vyberte soubor „xxx.inf“ a klepněte na tlačítko „Otevřít“. Klepněte na tlačítko „OK“.
• Vyberte model vašeho monitoru a klepněte na tlačítko „Další“. Soubory budou zkopírovány z CD
na pevný disk.
• Zavřete všechna otevřená okna a vyjměte disk CD.
• Restartujte systém. Systém automaticky vybere maximální obnovovací frekvenci a odpovídající
profily korekce barev.
33
Windows 8
• Spusťte operační systém Windows® 8
• Klepněte pravým tlačítkem a klepněte na Všechny aplikace v pravém dolním rohu obrazovky.
• Klikněte na ik
• Nastavte položku „Zobrazit podle“ na „Velké ikony“ nebo „Malé ikony“.
onu „Ovládací panely“
34
• Klikněte na ikonu „Zobrazení“.
• Klikněte na tlačítko „Změnit nastavení zobrazení“.
• Klikněte na tlačítko „Upřesnit nastavení“.
35
• Klikněte na kartu „Monitor“ a klikněte na tlačítko „Vlastnosti“.
• Klikněte na kartu „Ovladač“.
• Otevřete okno „Aktualizovat software ovladače-Obecný monitor PnP“ kliknutím na tlačítko
„Aktualizovat ovladač...“ a potom klikněte na tlačítko „Vyhledat ovladač v počítači“.
36
• Vyberte možnost „Vybrat ovladač ze seznamu“.
• Klikněte na tlačítko „Z disku“. Klikněte na tlačítko „Procházet“ a přejděte na následující adresář:
X:\Driver\module name (kde X označu
• Vyberte soubor „xxx.inf“ a klikněte na tlačítko „Otevřít“. Klikněte na tlačítko „OK“.
• Vyberte model vašeho monitoru a klikněte na tlačítko „Další“. Soubory budou zkopírovány z CD na
pevný disk.
• Zavřete všechna otevřená okna a vyjměte disk CD.
je písmeno jednotky CD-ROM).
• Restartujte systém. Systém automaticky vybere maximální obnovovací frekvenci a odpovídající
profily korekce barev.
37
Windows 7
• Spusťte operační systém Windows® 7
• Klepněte na tlačítko „Start“ a potom klepněte na položku „Ovládací panely“.
• Kl
epněte na ikonu „Zobrazení“.
• Kl
epněte na tlačítko „Změnit nastavení zobrazení“.
38
• Klepněte na tlačítko „Upřesnit nastavení“.
• Klepněte na kartu „Monitor“ a potom klepněte na tlačítko „Vlastnosti“.
• Klikněte na kartu „Ovladač“.
39
• Otevřete okno „Aktualizovat softwarový generický PNP ovladač monitoru“ kliknutím na tlačítko
„Zaktualizovat ovladač...“ a potom klikněte na tlačítko „Vyhledat software ovladače v počítači“.
• Vyberte možnost „Vybrat ovladač ze seznamu“.
• Klepněte na tlačítko „Z disku“. Klepněte na tlačítko „Procházet“ a přejděte na následující adresář:
X:\Driver\module name (kde X označuje písmeno jednotky CD-ROM).
40
• Vyberte soubor „xxx.inf“ a klepněte na tlačítko „Otevřít“. Klepněte na tlačítko „OK“.
• Vyberte model vašeho monitoru a klepněte na tlačítko „Další“. Soubory budou zkopírovány z CD
na pevný disk.
• Zavřete všechna otevřená okna a vyjměte disk CD.
• Restartujte systém. Systém automaticky vybere maximální obnovovací frekvenci a odpovídající
profily korekce barev.
41
i-Menu
Vítejte v pokynech pro používání softwaru „i-Menu“ společnosti AOC. Software i-Menu usnadňuje úpravy nastavení
zobrazení monitoru prostřednictvím nabídek na obrazovce místo tlačítka OSD na monitoru. Software nainstalujete
klepnutím zde. Při instalaci postupujte podle pokynů v instalační příručce. Operační systémy podporované
softwarem: Windows 8, Windo ws 7, W indows Vista, Windows XP.
42
e-Saver
Vítá vás software AOC e-Saver pro správu napájení monitoru! Software AOC e-Saver nabízí inteligentní vypínání
monitorů, umožňuje načasovat vypnutí monitoru v libovolném stavu PC (zapnuto, vypnuto, spánek, spořič
obrazovky); monitor se vypne ve vámi nastavený čas (viz následující příklady). Instalaci softwaru e-Saver spustíte
klepnutím „driver/e-Saver/setup.exe", dokončete ji podle pokynů průvodce.
Ve všech čtyřech stavech PC si můžete z rozbalovacího seznamu vybrat požadovaný čas (v minutách), po jehož
uplynutí se má monitor automaticky vypnout. Ve výše uvedeném příkladu se monitor:
1) nikdy nevypne, pokud je zapnuto PC.
2) automaticky vypne 5 minut po vypnutí PC.
3) automaticky vypne 10 minut po uvedení PC do režimu spánku/připravenosti.
4) automaticky vypne 20 minut po zobrazení spořiče obrazovky.
Klepnutím na „RESET“ můžete obnovit výchozí nastavení programu e-Saver, viz níže.
43
Screen+
Vítejte v pokynech pro používání softwaru, “Screen+” společnosti AOC. Software Screen+ je nástroj pro rozdělení
obrazovky pracovní plochy, který rozděluje pracovní plochu na různá podokna a v každém podokně je zobrazeno
jiné okno. Chcete-li přejít na některé okno, stačí jej přetáhnout do odpovídajícího podokna. Podporuje zobrazení na
více monitorech pro usnadnění práce. Při instalaci postupujte podle instalačního softwaru. Operační systémy
podporované softwarem: Windows 8, W indows 7, Windows Vista, Windows XP.
44
Řešení Problémů
Nastavte ovládací prvky jasu a kontrastu.
na zadní straně.
Síťový vypínač počítače musí být v poloze "zapnuto" (ON).
Prohlédněte video kabel monitoru a zkontrolujte, zda není ohnutý žádný kolík.
stiskněte na klávesnici klávesu CAPS LOCK a
CAPS LOCK rozsvítit nebo zhasnout.
Obraz na obrazovce nemá
správně vystředěn.
V obrazu jsou barevné
jako bílá)
Problém a Otázka
Indikátor napájení nesvítí
Žádný obraz na obrazovces
Obraz je rozmazaný a
obsahuje vícenásobné
zobrazení
Možná řešení
Zkontrolujte, zda je vypínač zapnutý a zda je napájecí kabel řádně připojen k
elektrické zásuvce a k monitoru.
Je napájecí kabel řádně připojen?
Zkontrolujte připojení napájecího kabelu a zdroj.
Je kabel správně připojen?
(Připojeno pomocí kabelu D-sub)
Zkontrolujte připojení kabelu DB-15.
Pokud je zapnuto napájení, restartujte počítač, aby se zobrazila výchozí
(přihlašovací) obrazovka.
Pokud se zobrazí výchozí obrazovka (přihlašovací), spusťte počítač v
použitelném režimu (bezpečný režim pro systém Windows ME/XP/2000) a
potom změňte frekvenci grafické karty.
(Viz Nastavení optimálního rozlišení)
Pokud se výchozí obrazovka (přihlašovací) nezobrazí, kontaktujte servisní
středisko nebo prodejce.
Je na obrazovce zobrazena zpráva "Nepodporovaný vstup"?
Tato zpráva se může zobrazit, když signál z grafické karty přesáhne
maximální rozlišení a frekvenci, které dokáže monitor správně zpracovat.
Nastavte maximální rozlišení a frekvenci, které dokáže monitor správně
zpracovat.
Zkontrolujte, zda jsou nainstalované ovladače monitoru (ovladače pro
monitory AOC jsou k dispozici na adrese: zde)
Stisknutím bude provedeno automat i c ké nastavení.
Zkontrolujte, zda nepoužíváte prodlužovací kabel nebo přepínač.
Doporučujeme připojit monitor přímo k výstupnímu konektoru grafické karty
Obraz bliká, skáče nebo je v
obraze patrné vlnivé
vzorování
Monitor zatuhl v “aktivním
pohotovostním režimu"
Chybí některá ze základních
barev (ČERVENÁ, ZELENÁ
nebo MODRÁ).
správnou velikost nebo není
poruchy (bílá barva nevypadá
Horizontální nebo vertikální
rušení na obrazovce.
DP (V1.2) image anomalies
Přesuňte od monitoru do větší vzdálenosti elektrické spotřebiče, které mohou
způsobovat rušení.
Používejte maximální obnovovací frekvenci, kterou monitor umožňuje s
použitým rozlišením.
Grafická karta (video adaptér) počítače musí být zcela a správně usazená do
příslušného slotu na počítači.
Zkontrolujte, zda je video kabel monitoru správně připojen k počítači.
Prověřte, zda počítač pracuje -
sledujte diodu LED CAPS LOCK. Tento indikátor se musí po stisknutí klávesy
Prohlédněte video kabel monitoru a zkontrolujte, zda není poškozen žádný
kolík.
Zkontrolujte, zda je video kabel monitoru správně připojen k počítači.
Upravte vodorovnou a svislou polohu nebo stiskněte klávesovou zkratku
(AUTO).
Nastavte barvu RGB nebo zvolte poža dovanou barevnou teplotu.
Uživatelé systému Windows 95/98/2000/ME/XP: vypněte počítač. Nastavte
položku FREKVENCE a ZAOSTŘENÍ.
Stisknutím bude provedeno automat i c ké nastavení.
Please DP in the OSD menu is set to 1.1 or reset.
45
Techencké údaje
Πίνακας
ΑριθμόςΜοντέλου
G2260VWQ6
Σύστημα οδήγησης
TFT Color LCD
Μέγεθος προβαλλόμενης εικόνας
54,7cmδιαγώνια
Τόνος εικονοστοιχείου
0, 2482 mm(Οριζ.) x 0, 24825mm(Καθ.)
Βίντεο
R, G, B Αναλογική διασύνδεση&δηαγώ&HDMI&DP
Ανεξάρτητος Συγχρ.
H/V TTL
Χρώματα οθόνης
16,7 εκ. χρώματα
Συχνότητα κουκκίδας
jiné
Εύρος οριζόντιας σάρωσης
Ε
Β
Τοπο θ έτηση και άμεση λειτουργία
VESA DDC2B/CI
Υποδοχή εισόδου
VGA / HDMI / DP /Audio input
Σήμα εισόδου βίντεο
Αναλογικό: 0,7Vp-p(κανονικό), 75 OHM, HDMI, DP
Výstupní konektor
sluchátka
Πηγή τροφοδοσίας
100-240V~, 50/60Hz
Ενεργειακ
Typický(jas = 90,kontrast = 50)
19W
(jas = 100,kontrast = 100)
≤30W
spory energie
≤0,.5W
Časovač vyp.
0~24hodin
Hmotnost (pouze monitor)
3,.03kg
Φυσικά
Χαρακτηριστικά
Τύπος υποδοχής
VGA\ HDMI\ DP\ linkový vstup \ Earphone out
Τύπος καλωδίου σήματος
Προσθαφαιρούμενο
Περιβαλλοντικά
Θερμοκρασία
Σε λειτουργία
από 0° έως 40 °
Εκτός λειτουργίας
από -25° έως 55°
Υγρασ
Σε λειτουργία
10% έως 85% (μη-συμπυκνωμένη)
Εκτός λειτουργίας
5% έως 93% (μη-συμπυκνωμένη)
Υψ
Σε λειτουργία
0 έως5000 μέτρα
Εκτός λειτουργίας
0 έως 12192 μέτρα
Obecné techencké údaje
LCD
196MHz
30k - 83kHz
ύρος κάθετης σάρωσης
έλτιστη προκαθορισμένη ανάλυση
ή κατανάλωση
ία
50Hz ~ 76Hz
1920x1080 při 60 Hz
ú
όμετρο
46
Přednastavené zobrazovací režimy
Horizontální
frekvence (kHz)
Vertikální
frekvence (kHz)
PODSTAVEC ROZLIŠENÍ
640×480 @60Hz 31.469 59.940
640×480 @67Hz 35.000 66.667
VGA
640×480 @72Hz 37.861 72.809
640×480 @75Hz 37.500 75.000
Dos-mode 720×400 @70Hz 31.469 70.087
800×600 @56Hz 35.156 56.250
800×600 @60Hz 37.879 60.317
SVGA
XGA
***
SXGA
WXGA+ 1440×900 @60Hz 55.935 59.887
WSXGA 168 0X1050 @60Hz 65.290 59.954
800×600 @72Hz 48.077 72.188
800×600 @75Hz 46.875 75.000
832×624 @75Hz 49.725 74.551
1024×768 @60Hz 48.363 60.004
1024×768 @70Hz 56.476 70.069
1024×768 @75Hz 60.023 75.029
1024×768 @75Hz 60.241 74.927
1280×720 @60Hz 45.000 60.000
1280×960 @60Hz 60.000 60.000
1280×1024 @60Hz 63.981 60.02
1280×1024 @75Hz 79.976 75.025
FHD 1920×1080@60Hz 67.500 60.000
47
Přiřazení hrotů
Číslo kolíku
15kolíková strana signálního kabelu
1
Video-červená
2
Video-zelená
3
Video-modrá
4
N.C.5 Detekce kabelu
6
GND-R (č.)
7
GND-G (z.)
8
GND-B (m.)
9
+5V
10
Uzemnění
11
N.C.
12
DDC-Sériová data
13
H-synch.
14
V-synch.
15
DDC-Sériové hodiny
TMDS data 2
stínění
TMDS data
1stínění
TMDS data 0
stínění
Č. kolíku Název signálu Č. kolíku Název signálu
1. TMDS data 2+ 9. TMDS data 0- 17. DDC/CEC uzemnění
2.
3. TMDS data 2- 11.
4. TMDS data 1+ 12.
5.
6. TMDS data 1- 14. Vyhrazeno (N.C. on zařízení)
7. TMDS data 0+ 15. SCL
8.
10.
13. CEC
16. SDA
Takt+ TMDS
TMDS stínění taktu
Takt - TMDS
48
Č. kolíku
18.
19.
Název signálu
Napájení +5 V
Detekce připojení za chodu
20kolíkový kabel signálu pro barevný monitor
Č. kontaktu
Název signálu
Č. kontaktu
Název signálu
1
ML_Lane 3 (n)
11
GND (zem.)
2
GND (zem.)
12
ML_Lane 0 (p)
3
ML_Lane 3 (p)
13
CONFIG1
4
ML_Lane 2 (n)
14
CONFIG2
5
GND (zem.)
15
AUX_CH(p)
6
ML_Lane 2 (p)
16
GND (zem.)
7
ML_Lane 1 (n)
17
AUX_CH(n)
GND (zem.)
Detekce připojení za chodu
9
ML_Lane 1 (p)
19
Zpět. DP_PWR
10
ML_Lane 0 (n)
20
DP_PWR
8
18
49
Plug and Play
Režim Plug & Play DDC2B
Tento monitor disponuje možnostmi VESA DDC2B v souladu s normou VESA DDC. To umožňuje monitoru, aby
informoval systém o své identitě, v závislosti na úrovni použité DDC a komunikoval i s dalšími informacemi týkajícími
se svých zobrazovacích schopností.
DDC2B představuje obousměrný datový kanál, založený na protokolu I2C. Zařízení si může vyžádat informace
EDID přes kanál DDC2B.
50
Směrnice
Upozomění FCC
Prohlášení FCC o rádiovém rušení frekvencí Třídy B VAROVÁNÍ: (PRO MODELY CERTIFIKOVANÉ FCC)
POZNÁMKA:Toto zařízení bylo otestováno a splňuje limity pro digitální zařízení třídy B v souladu s částí 15 předpisů
FCC. Omezení jsou navržena tak, aby zajišťovala přiměřenou ochranu proti nežádoucímu rušení při instalaci v
domácnosti. Toto zařízení generuje, používá a může vyzařovat energii rádiových frekvencí a pokud není
nainstalováno a používáno v souladu s návodem k obsluze, může způsobovat rušivou interferenci rádiových
komunikací. Nicméně neexistuje žádná záruka, že k rušení v konkrétní instalaci nedojde. Pokud k rušení
rozhlasového či televizního příjmu, jehož vznik lze jednoznačně určit vypínáním a zapínáním přístroje, skutečně
dojde, doporučujeme uživateli, aby se pokusil rušení omezit některým z následujících opatření:
Změňte polohu nebo orientaci příjmové antény.
Zvětšete vzdálenost mezi daným zařízením a přijímačem.
Připojte dané zařízení do zásuvky na jiném obvodu, než do kterého je zapojen přijímač.
Poraďte se s prodejcem nebo odborným radiotechnikem.
UPOZORNĚNÍ:
Změny nebo úpravy, které nejsou výslovně schváleny stranou zodpovědnou za soulad, mohou zneplatnit právo
uživatele na obsluhu tohoto zařízení.
Aby byly dodrženy limity vyzařování, musejí být používány stíněné kabely rozhraní a napájecí kabel (pokud jsou
součástí zapojení).
Výrobce není zodpovědný za jakékoli rušení radiopřijímače nebo televizoru, které je způsobeno neautorizovanou
úpravou tohoto zařízení. Tato odpovědnost je výhradně na uživateli, který musí toto rušení odstranit.Tato
odpovědnost je výhradně na uživateli, který musí toto rušení odstranit.
51
Prohlášení WEEE
Likvidace použitých elektrických a elektronických výrobků pro domácnosti v zemích EU.
Tento symbol na výrobku nebo na jeho balení označuje, že je zakázáno výrobek likvidovat společně s komunálním
odpadem. Použitý elektrický nebo elektronický výrobek jste povinni odevzdat na vyhrazeném sběrném místě k další
recyklaci. Oddělený sběr a recyklace použitých elektrických a elektronických výrobků pomáhá zachovávat přírodní
zdroje a zajišťuje, že bude recyklace provedena takovým způsobem, který nepoškozuje lidské zdraví a životní
prostředí. Další informace o nejbližším sběrném místě, na kterém můžete odevzdat použitý elektrický nebo
elektronický výrobek, vám poskytne orgán místní samosprávy, nejbližší sběrná služba nebo prodejce, u kterého jste
výrobek zakoupili.
52
Služba
Znění záruky pro Evropu
OMEZENÁ TŘÍLETÁ ZÁRUKA*
Barevné monitory AOC prodávané v Evropě
Společnost AOC International (Europe) BV poskytuje záruku, že tento produkt bude bez vady na materiálu nebo
provedení po dobu tří (3) let ode dne prvotního zakoupení. Během této doby společnost AOC International (Europe)
BV podle vlastního uvážení závadný produkt opraví za použití nových nebo repasovaných dílů nebo jej vymění za
nový nebo repasovaný produkt bezplatně vyjma případů* uvedených níže. Vyměněné závadné produkty přecházejí
do vlastnictví společnosti AOC International (Europe) BV.
Pokud je zřejmé, že produkt je závadný, obraťte se na nejbližšího prodejce nebo postupujte podle pokynů
uvedených na záruční kartě, která je přiložena k produktu. Náklady na doručení a vrácení po dobu záruky jsou
předplacené společností AOC. Nezapomeňte přiložit k výrobku doklad o nákupu s uvedeným datem a doručte
certifikovanému nebo autorizovanému servisnímu středisku AOC za následujících podmínek:
• Ujistěte se, že LCD monitor je zabalen v kartónové krabici správné (AOC preferuje původní krabici se
chrání monitor dost dobře při přepravě) .
• Na adresním štítku uveďte číslo RMA
• Na krabici uveďte číslo RMA
Společnost AOC International (Europe) B.V. uhradí náklady na zpětné odeslání v rámci jedné ze zemí uvedených v
tomto znění záruky. Společnost AOC International (Europe) BV nenese odpovědnost za žádné náklady související
s přepravou produktu přes mezinárodní hranice. Patří sem také mezinárodní hranice s EU. Pokud je LCD monitor
není k dispozici pro kolekci přijirchář zúčastní , bude vám účtován poplatek za sběr.
* Tato omezená záruka se nevztahuje na žádné ztráty nebo škody způsobené
• Poškození během doručování z důvodu nevhodného zabalení
• N
esprávná instalace nebo údržba v rozporu s pokyny v uživatelské příručce společnosti AOC
• nevhodnou manipulací
• nedbalostí
• z jakékoli příčiny mimo běžné komerční nebo průmyslové použití
• Úpravy o nepovoleného zdroje
• opravou, úpravou nebo instalací doplňků nebo dílů jinou osobou, než odborným pracovníkem
autorizovaného servisního střediska AOC
• Nesprávné prostředí , jako je vlhkost, poškození vodou a prášky
• Poškozené násilím , zemětřesení a teroristické útoky
• nadměrným nebo nevhodným vytápěním nebo klimatizováním nebo výpadky, přepětím nebo jinými
výkyvy elektrického napájení
Tato omezená záruka se nevztahuje na žádný firmware nebo hardware výrobku, který jste vy nebo jiná strana
53
upravili nebo změnili; za takové úpravy nebo změny nesete plnou odpovědnost.
Všechny LCD monitory AOC jsou vyráběny podle ISO 9241-307 třídy 1 normy pixel politiky .
Po vypršení záruky bude mít nadále přístup ke všem dostupným servisním možnostem, ale ponesete náklady na
opravu, včetně náhradních dílů, práce, dopravy (případně) a platných daní. Než potvrdíte vaše rozhodnutí o
provedení opravy, certifikované nebo autorizované servisní středisko AOC vám poskytne odhad nákladů na
opravu.
VŠECHNY VÝSLOVNÉ A PŘEDPOKLÁDANÉ ZÁRUKY NA TENTO PRODUKT (VČETNĚ ZÁRUK
PRODEJNOSTI A VHODNOSTI PRO KONKRÉTNÍ ÚČEL) JSOU ČASOVĚ OMEZENÉ NA DOBU TŘÍ (3) LET NA
DÍLY A PRÁCI ODE DNE PRVOTNÍHO ZAKOUPENÍ. PO UPLYNUTÍ TÉTO DOBY NEPLATÍ ŽÁDNÉ ZÁRUKY
(VÝSLOVNÉ ANI PŘEDPOKLÁDANÉ). ZÁVAZKY SPOLEČNOSTI AOC INTERNATIONAL (EUROPE) BV A VAŠE
OPRAVNÉ PROSTŘEDKY UVEDENÉ
V TOMTO ZNĚNÍ ZÁRUKY JSOU JEDINÉ A VÝHRADNÍ. FINANČNÍ ZÁVAZEK SPOLEČNOSTI AOC
INTERNATIONAL (EUROPE) BV, AŤ UŽ SE ZAKLÁDÁ NA SMLOUVĚ, NEDOVOLENÉM ČINU, ZÁRUCE,
PŘÍSNÉ ODPOVĚDNOSTI NEBO JINÉ TEORII, NEMŮŽE PŘESÁHNOUT CENU KONKRÉTNÍ JEDNOTKY,
JEJÍŽ ZÁVADA POŠKOZENÍ JE DŮVODEM REKLAMACE. SPOLEČNOST AOC INTERNATIONAL (EUROPE) BV
V ŽÁDNÉM PŘÍPADĚ NENESE ODPOVĚDNOST ZA JAKÉKOLI ZTRÁTY ZISKU, ZTRÁTY POUŽÍVÁNÍ NEBO
PROSTOR NEBO VYBAVENÍ NEBO ZA JAKÉKOLI NEPŘÍMÉ, NÁHODNÉ NEBO NÁSLEDNÉ POŠKOZENÍ.
NĚKTERÉ STÁTY NEPOVOLUJÍ VÝJIMKY ČI OMEZENÍ NÁHODNÝCH NEBO NÁSLEDNÝCH
POŠKOZENÍ,TAKŽE VÝŠE UVEDENÉ OMEZENÍ SE NA VÁS NEMUSÍ VZTAHOVAT. AČKOLI VÁM TATO
OMEZENÁ ZÁRUKA POSKYTUJE SPECIFICKÁ ZÁKONNÁ PRÁVA, MŮŽETE MÍT DALŠÍ PRÁVA, KTERÁ SE V
JEDNOTLIVÝCH ZEMÍCH LIŠÍ. TATO OMEZENÁ ZÁRUKA JE PLATNÁ POUZE PRO PRODUKTY ZAKOUPENÉ
V ČLENSKÝCH
ZEMÍCH EVROPSKÉ UNIE.
Informace obsažené v tomto dokumentu podléhají změnám bez předchozího upozornění. For more information,
please visit:
http://www.aoc-europe.com
54
Prohlášení o záruce pro Střední Východ a Afriku (MEA)
A
Společenství nezávislých států (CIS)
LIMITED jeden až tři roky ZÁRUKA*
Na monitory AOC LCD prodávané na Středním Východě a v Africe (MEA) a ve Společenství nezávislých států
(CIS) poskytuje společnost AOC International (Europe) B.V. záruku, že tento výrobek bude bez závad na materiálu
nebo provedení po dobu jednoho (1) až tří (3) let ode dne výroby v závislosti na zemi, ve které byl výrobek
zakoupen. Během této doby společnost AOC International (Europe) B.V. nabízí záruční podporu pro případ vrácení
autorizovanému servisnímu středisku nebo prodejci AOC a podle vlastního uvážení závadný výrobek opraví za
použití nových nebo repasovaných dílů nebo jej vymění za nový nebo repasovaný výrobek bezplatně vyjma
případů* uvedených níže. Podle standardních pravidel bude záruční doba vypočtena z data výroby určeného podle
výrobního ID čísla výrobku, ale celková záruční doba bude patnáct (15) až třicet devět (39) měsíců od MFD (data
výroby) v závislosti na zemi, ve které by výrobek zakoupen. Za výjimečné budou považovány případy, kdy podle
výrobního ID čísla výrobku je výrobek po záruce a podobně; v takových případech bude nutné předložit původní
fakturu/doklad o zakoupení.
Pokud je zřejmé, že výrobek je závadný, obraťte se na nejbližšího autorizovaného prodejce AOC nebo postupujte
podle záručních pokynů uvedených v informacích o servisu a podpoře na webových stránkách společnosti AOC:
• Egypt:
• CIS Centrální Asie:
• Střední Východ:
• Jižní Afrika:
• Saúdská Arábie:
Nezapomeňte přiložit k výrobku doklad o nákupu s uvedeným datem a doručte autorizovanému servisnímu
středisku nebo prodejci AOC za následujících podmínek:
• LCD monitor musí být zabalen v odpovídající kartónové krabici (společnost AOC upřednostňuje původní
• Na adresním štítku uveďte číslo RMA
• Na krabici uveďte číslo RMA
* T
ato omezená záruka se nevztahuje na žádné ztráty nebo škody způsobené
http://aocmonitorap.com/egypt_eng
http://aocmonitorap.com/ciscentral
http://aocmonitorap.com/middleeast
http://aocmonitorap.com/southafrica
http://aocmonitorap.com/saudiarabia
kartónovou krabici, která dostatečně ochrání monitor během přepravy).
• Poškození během doručování z důvodu nevhodného zabalení
esprávná instalace nebo údržba v rozporu s pokyny v uživatelské příručce společnosti AOC
• N
• nevhodnou manipulací
• nedbalostí
• z jakékoli příčiny mimo běžné komerční nebo průmyslové použití
55
• Úpravy o nepovoleného zdroje
• opravou, úpravou nebo instalací doplňků nebo dílů jinou osobou, než odborným pracovníkem
autorizovaného servisního střediska AOC
• Nesprávné prostředí , jako je vlhkost, poškození vodou a prášky
• Poškozené násilím , zemětřesení a teroristické útoky
• nadměrným nebo nevhodným vytápěním nebo klimatizováním nebo výpadky, přepětím nebo jinými
výkyvy elektrického napájení
Tato omezená záruka se nevztahuje na žádný firmware nebo hardware výrobku, který jste vy nebo jiná strana
upravili nebo změnili; za takové úpravy nebo změny nesete plnou odpovědnost.
Všechny AOC LCD monitory jsou vyrábeny v souladu se standardy pro obrazové body ISO 9241-307 třídy 1.
Po vypršení záruky bude mít nadále přístup ke všem dostupným servisním možnostem, ale ponesete náklady na
opravu, včetně náhradních dílů, práce, dopravy (případně) a platných daní. Než potvrdíte vaše rozhodnutí o
provedení opravy, certifikované nebo autorizované servisní středisko nebo prodejce AOC vám poskytne odhad
nákladů na opravu.
VŠECHNY VÝSLOVNÉ A PŘEDPOKLÁDANÉ ZÁRUKY NA TENTO VÝROBEK (VČETNĚ ZÁRUK
PRODEJNOSTI A VHODNOSTI PRO KONKRÉTNÍ ÚČEL) JSOU ČASOVĚ OMEZENÉ NA DOBU JEDNOHO (1)
AŽ TŘÍ (3) LET NA DÍLY A PRÁCI ODE DNE PRVOTNÍHO ZAKOUPENÍ. PO UPLYNUTÍ TÉTO DOBY NEPLATÍ
ŽÁDNÉ ZÁRUKY (VÝSLOVNÉ ANI PŘEDPOKLÁDANÉ). ZÁVAZKY SPOLEČNOSTI AOC INTERNATIONAL
(EUROPE) B.V. A VAŠE OPRAVNÉ PROSTŘEDKY UVEDENÉ V TOMTO ZNĚNÍ ZÁRUKY JSOU JEDINÉ A
VÝHRADNÍ. FINANČNÍ ZÁVAZEK SPOLEČNOSTI AOC INTERNATIONAL (EUROPE) B.V., AŤ UŽ SE ZAKLÁDÁ
NA SMLOUVĚ, NEDOVOLENÉM ČINU, ZÁRUCE, PŘÍSNÉ ODPOVĚDNOSTI NEBO JINÉ TEORII, NEMŮŽE
PŘESÁHNOUT CENU KONKRÉTNÍ JEDNOTKY, JEJÍŽ ZÁVADA POŠKOZENÍ JE DŮVODEM REKLAMACE.
SPOLEČNOST AOC INTERNATIONAL (EUROPE) B.V. V ŽÁDNÉM PŘÍPADĚ NENESE ODPOVĚDNOST ZA
JAKÉKOLI ZTRÁTY ZISKU, ZTRÁTY POUŽÍVÁNÍ NEBO PROSTOR NEBO VYBAVENÍ NEBO ZA JAKÉKOLI
NEPŘÍMÉ, NÁHODNÉ NEBO NÁSLEDNÉ POŠKOZENÍ. NĚKTERÉ STÁTY NEPOVOLUJÍ VÝJIMKY ČI
OMEZENÍ NÁHODNÝCH NEBO NÁSLEDNÝCH POŠKOZENÍ, TAKŽE VÝŠE UVEDENÉ OMEZENÍ SE NA VÁS
NEMUSÍ VZTAHOVAT. AČKOLI VÁM TATO OMEZENÁ ZÁRUKA POSKYTUJE SPECIFICKÁ ZÁKONNÁ PRÁVA,
MŮŽETE MÍT DALŠÍ PRÁVA, KTERÁ SE V JEDNOTLIVÝCH ZEMÍCH LIŠÍ. TATO OMEZENÁ ZÁRUKA JE
PLATNÁ POUZE PRO VÝROBKY ZAKOUPENÉ V ČLENSKÝCH ZEMÍCH EVROPSKÉ UNIE.
Informace obsažené v tomto dokumentu podléhají změnám bez předchozího upozornění. For more information,
please visit:
http://www.aocmonitorap.com
56
C International (Europe) B.V.
ISO 9241-307
obrazových bodů
Defekt typu 1
bod
Defekt typu 2
bod
Defekt typu 3
obrazový bod
Defekt typu 4
obrazový bod
2
0
+
+
1
5
dílčí
obrazový
bod
dílčí
obrazový
bod
dílčí
obrazový
bod
obrazový
bod
AO
Prins Bernhardplein 200 / 6. patro, Amsterdam, Nizozemí
Tel: +31 (0)20 504 6962 • Fax: +31 (0)20 5046933
Zásady společnosti AOC týkající se obrazových bodůISO 9241-307
třída 1
25. července
th
2013
Společnost AOC se snaží dodávat produkty nejvyšší kvality. Používá několik nejpokročilejších výrobních postupů výroby
v tomto odvětví a prosazuje přísnou kontrolu kvality. Defektům obrazových bodů nebo dílčích obrazových bodů u panelů
monitorů TFT, které se používají pro ploché monitory, se nicméně někdy nedá zabránit. Žádný výrobce nemůže zaručit,
že všechny panely budou bez defektů obrazových bodů, ale společnost AOC zaručuje, že každý monitor s nepřijatelným
počtem defektů bude v rámci záruky opraven nebo vyměněn. Tyto zásady týkající se obrazových bodů popisují jednotlivé
druhy defektů obrazových bodů a určují únosnou úroveň chybovosti pro každý druh. Aby bylo možné uplatnit záruční
opravu nebo výměnu, musí počet defektních obrazových bodů panelu monitoru TFT přesáhnout tuto úroveň únosnosti.
Definice obrazových bodů a dílčích obrazových bodů
Pixel, neboli obrazový bod, se skládá ze tří dílčích obrazových bodů v základních barvách červené, zelené a modré. Když
všechny dílčí obrazové body určitého obrazového bodu svítí, jeví se tyto tři dílčí obrazové body společně jako jediný bílý
obrazový bod. Když jsou všechny tmavé, jeví se tyto tři dílčí obrazové body jako jeden černý pixel.
Druhy defektů obrazových bodů
Defekty světlých bodů: na monitoru je zobrazena tmavá plocha, dílčí obrazové body nebo obrazové body vždy
svítí nebo jsou „aktivní“
Defekty tmavých bodů: na monitoru je zobrazena světlá plocha, dílčí obrazové body nebo obrazové body js
ždy tmavé nebo „neaktivní“
v
Třída defektu
Třída 1 1 1
Světlý obrazový
Tmavý obrazový
Světlý dílčí
1
Tmavý dílčí
+
3
AOC International (Europe) B.V.
57
ou
Loading...
