AOC E2460
机种名
制作: 吴振超 审核: 刘小平
PDF 文件使用 "pdfFactory" 试用版本创建 ÿ www.fineprint.cn
版本 发布日期 变更说明 对外机种名 对内机种名
A00 Mar-12-2012 Initial Release E2460
TDBKB728BEA1HNJ
TKBAB728BGA1HNJ
TDBKT768BVA1DNJ
TKBAT768BVA1DNJ
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
目录
1.安全与注意事项 ----------------------------------------------------------------------------------------------- 03
2.安装图 ---------------------------------------------------------------------------------------------------------- 05
3.技术规格-------------------------------------------------------------------------------------------------------- 10
4. 操作说明及工厂模式调整 --------------------------------------------------------------------------------- 14
5. ISP 升级流程 ------------------------------------------------------------------------------------------------- 26
6. 故障处理流程 ------------------------------------------------------------------------------------------------ 29
7.电气方框图----------------------------------------------------------------------------------------------------- 35
8.线路图 ---------------------------------------------------------------------------------------------------------- 37
9.拆机图 ---------------------------------------------------------------------------------------------------------- 48
10.爆炸图 --------------------------------------------------------------------------------------------------------- 53
11.BOM ----------------------------------------------------------------------------------------------------------- 54
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
1. 安全与注意事项
FCC 注意事项
FCC B 类无线电频率干扰声明 警告：（对于 FCC 认证的型号）
注意： 本设备已经通过测试，符合 FCC 规定第 15 部分有关 B 类数字设备的限制。这些限制可有效
地防止在居住区使用本设备时产生有害的干扰。本设备会产生、使用并且辐射无线电波，如果不按照说明
来安装和使用，则可能对无线电通信产生有害的干扰。但是，我们并不保证在某些特定位置安装本设备后
不会产生干扰。如果本设备的确对无线电或电视节目接收产生有害干扰（可通过打开和关闭本设备来确定
是否存在干扰），我们希望用户采取下列一项或几项措施来消除干扰：
1. 改变接收天线的方向或位置。
2. 增加本设备和接收器之间的距离。
3. 将本设备和接收器分别接到不同的电路电源插座。
4. 咨询经销商或专业的无线电 / 电视技术人员以寻求帮助。
注意事项：
1. 如果未经有关方面（负责是否符合标准）的明确许可而进行修改或改动，用户将被取消使用本设备的
权利。
2. 应使用屏蔽的接口电缆和交流电源线（如果有）以便符合辐射限制。
3. 制造商对于因未经授权修改本设备而导致的任何无线电和电视干扰不承担责任。解决此类干扰是用户
的责任。
WEEE Declaration
欧盟的私人住宅用户对垃圾设备的处理：
产品或其包装上的这个标记表示的是，该产品不得与您其他的家庭垃圾一起处理。相反，将您的垃圾设备
交给指定的收集点，使废弃电器设备得以回收，是您的责任。您在处理垃圾设备时将其分类收集与回收，
有助于保护天然资源，并在回收利用时，保护人体健康与环境。有关您可以将垃圾设备放在何处回收的更
多信息，请联系您所在城市的办公室，您购买产品的家庭垃圾处理服务处或商店。
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
有毒有害物质或元素声明
中国大陆 RoHS
根据中国大陆《电子信息产品污染控制管理办法》（也称为中国大陆 RoHS），以下部分列出了本产品中可
能包含的有毒有害物质或元素的名称和含量
本表适用之产品
显示器（液晶及 CRT）、平板电视（液晶及等离子）、监视器
有毒有害物质或元素
部件名称
铅（Pb） 汞（Hg） 镉（Cd） 六价铬（Cr6+） 多溴联苯（PBB） 多溴二苯醚（PBDE）
外壳 ○ ○ ○ ○ ○ ○
CRT显示屏 × ○ ○ ○ ○ ○
液晶显示屏/灯
管
等离子显示屏 × ○ ○ ○ ○ ○
电路板组件* × ○ ○ ○ ○ ○
电源适配器 × ○ ○ ○ ○ ○
电源线/连接线 × ○ ○ ○ ○ ○
遥控器 ○ ○ ○ ○ ○ ○
*： 电路板组件包括印刷电路板及其构成的零部件，如电阻、电容、集成电路、连接器等
○：表示该有毒有害物质在该部件所有均质材料中的含量均在《电子信息产品中有毒有害物质的限量要
求标准》规定的限量要求以下
×：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出《电子信息产品中有毒有害物质的
限量要求标准》规定的限量要求；但是上表中打“×”的部件，符合欧盟 RoHS 法规要求（属于豁免的
部分）
× ○ ○ ○ ○ ○
《废弃电器电子产品回收处理管理条例》提示性说明
为了更好地关爱及保护地球，当用户不再需要此产品或产品寿命终止时，请遵守国家废弃电器电子产品回
收处理相关法律法规，将其交给当地具有国家认可的回收处理资质的厂商进行回收处理。
能效等级
根据中国大陆«能源效率标识管理办法»，本显示器符合以下要求：
能源效率(cd/W) >1.05
关闭状态(W) <0.5
能效等级 1 级
能效标准 GB 21520-2008
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
2.安装
标准配置
显示器
光盘指南 底座
电源线 模拟信号线 DVI 线
并非所有国家的地区都会配备音频线、模拟信号线、DVI 信号线，请与当地的 AOC 官方负责机构确
认。
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
安装支架底座
请按照以下步骤安装和拆除转盘底座
安装:
拆除:
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
调整视角
为了取得最佳视觉效果，建议您面向显示器整个屏幕，然后根据需要调整显示器的角度。
改变显示器角度时请扶好平台，以免碰到显示器。
显示器角度调整范围是 -5 °- 20° 。
注释：
* 当您调整显示器的视角时，不要用手碰液晶屏幕，这样可能会损害或弄碎液晶屏幕。
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
连接显示器
显示器的电缆连接:
1. 电源
2. DVI 接口
3. D-Sub 模拟接口
为保护显示器，请在连接前关闭电脑和显示器。
1 将电源适电缆连接到监视器后部的 AC-In 端口。
2 将 15-针 D-Sub /DVI 电缆的一端连接到监视器后部，另一端连接到计算机的 D-Sub /DVI 端口。
3 打开显示器和计算机的电源。
如果监视器显示一个图像，则说明安装完毕。如果不显示图像，请参见故障排除 。
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
安装墙壁装配架
准备安装供选购的墙壁装配架。
此监视器可以安装到您单独购买的墙壁装配架上。在执行此步骤之前应断开电源。按照下列步骤进行：
1. 取下底座和支架。
2. 按照厂商说明安装墙壁装配架。
3. 将墙壁装配架放到监视器后部。使装配架上的孔与监视器后部的孔对准。
4. 将四个螺丝插入孔中并拧紧。
5. 重新连接电缆。有关安装到墙壁上的说明，请参见选购的墙壁装配架附带的用户手册。
注意 : 非所有机种后壳自带壁挂设备安装锁附螺孔, 请购买时与经销商确认或咨询 AOC 官方机构.
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
3. 技术规格
一般规格
LCD 面板
机种名
驱动系统
可视尺寸
像素间距
视频
独立同步
显示颜色
点时钟
水平扫描范围 30 kHz - 83 kHz
水平扫描尺寸（最大）
E2460SWG
TFT 彩色 LCD
59.8 cm 对角
0. 2715 mm(H) x 0. 2715 mm(V)
R, G, B模拟接口
行场 V TTL
16.7M 色彩
170 MHz
521.28 mm
分辨率
物理特性
垂直扫描范围
垂直扫描尺寸（最大）
预设的最佳分辨率
即插即用
输入连接器 D-Sub 15针，DVI-D
输入视频信号 模拟: 0.7Vp-p(标准), 75 OHM, Positive ，TMDS / DVI-D
电源
功率消耗
定时关机 0~24 小时
连接器类型 15 针 Mini D-Sub /DVI-D
信号电缆类型 可分离
尺寸和重量
温度
50 Hz - 76 Hz
293.22 mm
1920 x 1080 (60 Hz)
VESA DDC2B
100-240V~, 50/60Hz
正常工作 25 W
离机< 0.5 W
高度 ( 含底座)
宽度
深度
重量（仅显示器）
工作时
非工作时
411.55 mm
565.4 mm
219.3 mm
4.96 kg
0° do 40 °
-25° do 55°
环境
湿度
工作时
非工作时
工作时
海拔高度
非工作时
10% do 85% (非凝露)
5% do 93% (非凝露)
0~ 3658m (0~ 12000 ft)
0~ 12192 m (0~ 40000 ft)
1
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
预设显示模式
标准 分辨率 水平频率(kHZ) 垂直频率(Hz)
640×480 @60Hz 31.469 59.94
VGA
SVGA
XGA
SXGA
WXGA+
640×480 @72Hz 37.861 72.809
640×480 @75Hz 37.5 75
800×600 @56Hz 35.156 56.25
800×600 @60Hz 37.879 60.317
800×600 @72Hz 48.077 72.188
800×600 @75Hz 46.875 75
1024×768 @60Hz 48.363 60.004
1024×768 @70Hz 56.476 70.069
1024×768 @75Hz 60.023 75.029
1280×1024@60Hz 63.981 60.02
1280×1024@75Hz 79.976 75.025
1440×900 @60Hz 55.935 59.887
1440×900 @60Hz 55.469 59.901
WSXGA
HD
***
***
IBM-MODE DOS
MAC-MODEVGA
1680×1050 @60Hz 65.29 59.954
1920×1080 @60Hz 67.5 60
1280×720@60Hz 45 60
1280×960@60Hz 60 60
720×400@70Hz 31.469 70.087
640×480@67Hz 35 66.667
832×624@75Hz 49.725 74.5
2
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
接头引脚分配
管脚号 信号电缆的 15 针一端
1
视频 - 红色
2
视频 - 绿色
3
视频 - 蓝色
4
接地
5
检测电缆
6 GND-R
7 GND-G
8 GND-B
9 +5V
10
11
12
13
14
15
接地
接地
DDC- 串行数据
H- 同步
V- 同步
DDC- 串行时钟
管脚号 信号名称 管脚号
1.
TMDS 数据 2-
2.
TMDS 数据 2+
3.
TMDS 数据 2/4 屏蔽
4.
TMDS 数据 4- / N.C.
5.
TMDS 数据 4+ / N.C.
6.
DDC 时钟
7.
DDC 数据
8. N.C. 16.
9.
10.
11.
12.
13.
14.
15.
信号名称 管脚号
TMDS 数据 1TMDS 数据 1+
TMDS 数据 1/3 屏蔽
TMDS 数据 3- / N.C.
TMDS 数据 3- / N.C.
+5V 电源
DVI 检测电缆
热插拔检测
17.
18.
19.
20.
21.
22.
23.
24.
信号名称
TMDS 数据 0TMDS 数据 0+
TMDS 数据 0/5 屏蔽
TMDS 数据 5- / N.C.
TMDS 数据 5- / N.C.
TMDS 时钟屏蔽
TMDS 时钟+
TMDS 时钟-
3
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
即插即用
本监视器具有 VESA DDC2B 能力，符合 VESA DDC 标准。
这使得监视器可以将自己的标识告知主机系统，根据所用 DDC 的级别，还可以告知有关其显示能力的其它信息。
DDC2B 是基于 I2C 协议的双向数据信道。主机可以通过 DDC2B 信道请求 EDID 信息。
4
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn

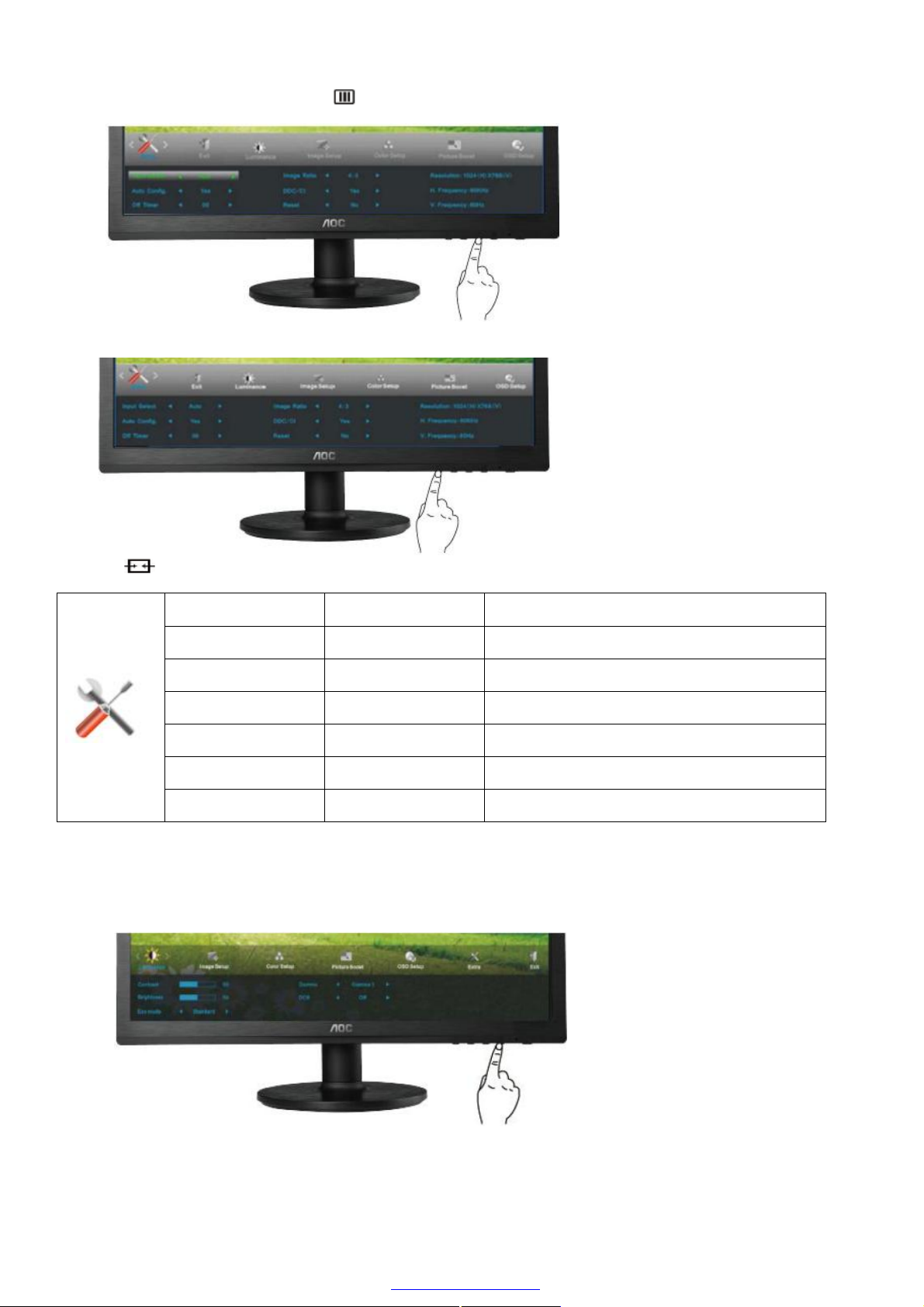

4. 操作说明及工厂模式调整
基本按键操作说明
1) 按 按钮激活 OSD 窗口。
2) 按 或 浏览这些功能。 如果想要选择调整的功能，按 按钮激活它。如果所选的功能包含有子菜单，
再按一下 或 可以浏览到子菜单功能。如果想要调整的功能突出显示，按 按钮激活它。
3) 按 或 更改所选功能的设置。要退出和保存，按 选择退出和保存。如果您想调整其它任何功能，
请重复步骤 2-3 。
4) OSD 锁定功能： 要锁定 OSD ，请在显示器关闭时，按住 按钮，然后按 电源按钮打开显示器。 要解
锁 OSD ，请在显示器关闭时，按住 按钮，然后按 电源按钮打开显示器。
请注意：
1) 如果产品只有单一信号输入, OSD 中的 " 输入选择" 项目不可调整
2) 如果产品屏幕比例是 4:3 或者输入分辨率是宽屏模式, OSD中的 "图像比例" 项目不可调整
3) 当动态对比度, 色彩增强, 窗口增亮任意一项功能启动, 另外 2 项功能将被自动关闭.
明亮度
5

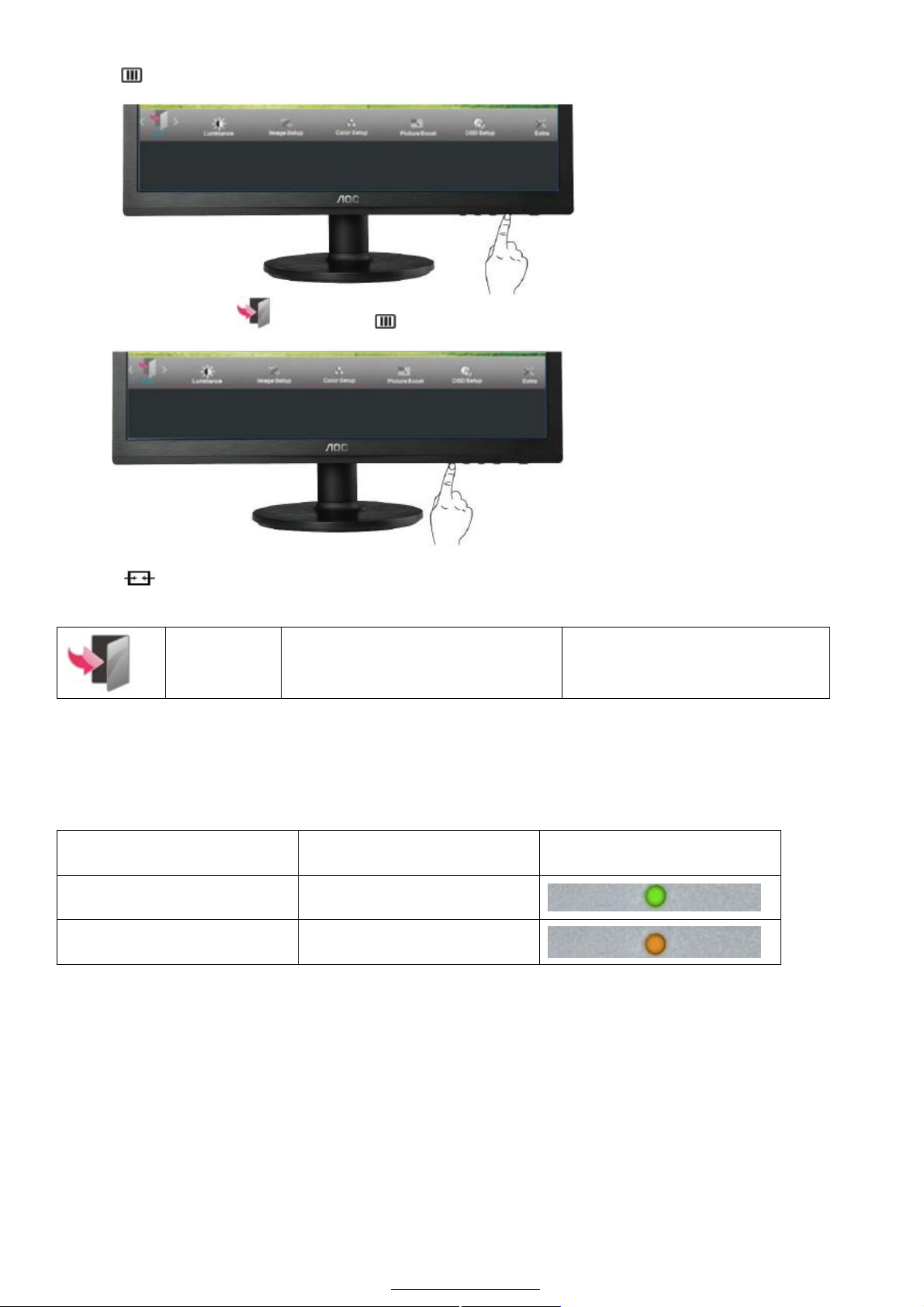

PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
1. 按 ( 菜单键) 显示菜单
2. 按 < 或 > 选择 ( 明亮度), 按 进入
3. 按 < 或 > 选择子菜单, 按 进入
4. 按 < 或 > 调节
6
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
5. 按 退出
亮 度 0-100 调整显示亮度
对比度
0-100
调整显示对比度
图象设置
Eco mode
伽玛
DCR
标准
节能
网络
游戏
电影
运动
伽玛 1 调整为伽玛值 1
伽玛 2 调整为伽玛值 2
伽玛 3 调整为伽玛值 3
关闭
启用
正常使用模式
文本应用模式
网络应用模式
游戏应用模式
观赏电影应用模式
运动应用模式
关闭动态对比度
开启动态对比度
1. 按 ( 菜单键) 显示菜单
7
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
2.按 < 或 > 选择 ( 图像设置), 按 进入
3.按 < 或 > 选择子菜单, 按 进入
4.按 < 或 > 调节
5.按 退出
时钟
相位
锐度
水平位置
垂直位置
0-100
0-100
0-100
0-100
0-100
调整图片时钟以降低垂直线噪声
调整图片相位以降低水平线噪声
调增图片的锐度
调整图片的水平位置
调整图片的垂直位置
8
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn

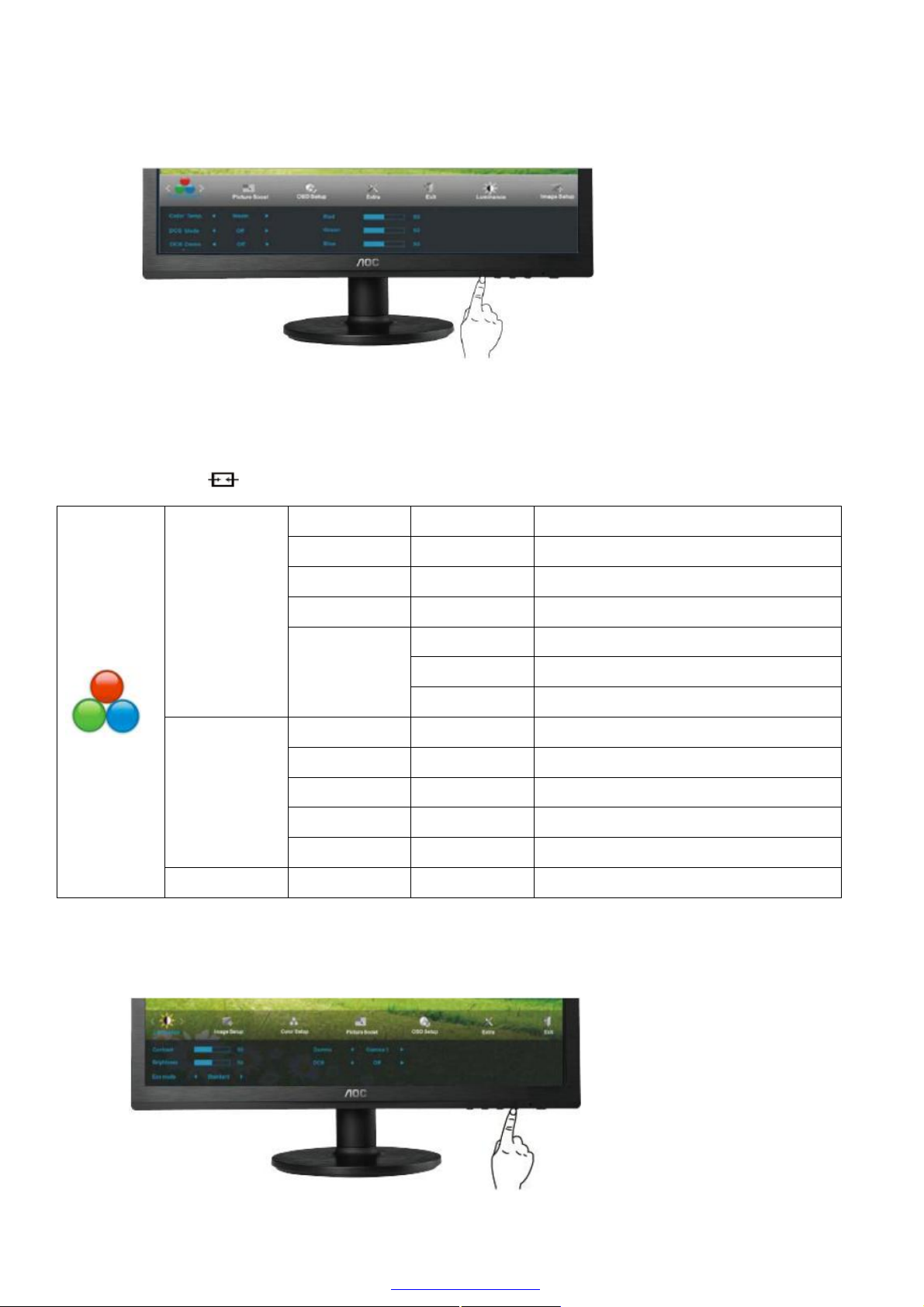

色温
1. 按 ( 菜单键) 显示菜单
2. 按 < 或 > 选择 ( 色温), 按 进入
3. 按 < 或 > 选择子菜单, 按 进入
9
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
4. 按 < 或 > 调节
5. 按 退出
窗口增亮
色温
色彩增强模式
色彩增强演示
暖色温
常规色 设置为常规色温
冷色温 设置为冷色温
sRGB 设置为 sRGB
使用者设定
全色增强 禁用/启用 开启或关闭全色增强模式
自然肤色 禁用/启用 开启或关闭自然肤色模式
绿茵场景 禁用/启用 开启或关闭绿色增强模式
蔚蓝风景 禁用/启用 开启或关闭蓝色增强模式
自动检测 禁用/启用 开启或关闭自动增强模式
红 微调红色色温
绿 微调绿色色温
蓝 微调蓝色色温
禁用/启用 开启或关闭左画面演示
设置为暖色温
10
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
1. 按 ( 菜单键) 显示菜单
2. 按 < 或 > 选择 ( 窗口增亮), 按 进入
3. 按 < 或 > 选择子菜单, 按 进入
4. 按 < 或 > 调节
5. 按 退出
窗口尺寸 14-100 调整窗口尺寸大小
亮 度 0-100 调整窗口亮度
对比度 0-100 调整窗口增强对比度
水平位置 0-100 调整水平窗口位置
垂直位置 0-100 调整垂直窗口位置
11
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
增亮 禁用/启用 开启或关闭增亮窗口

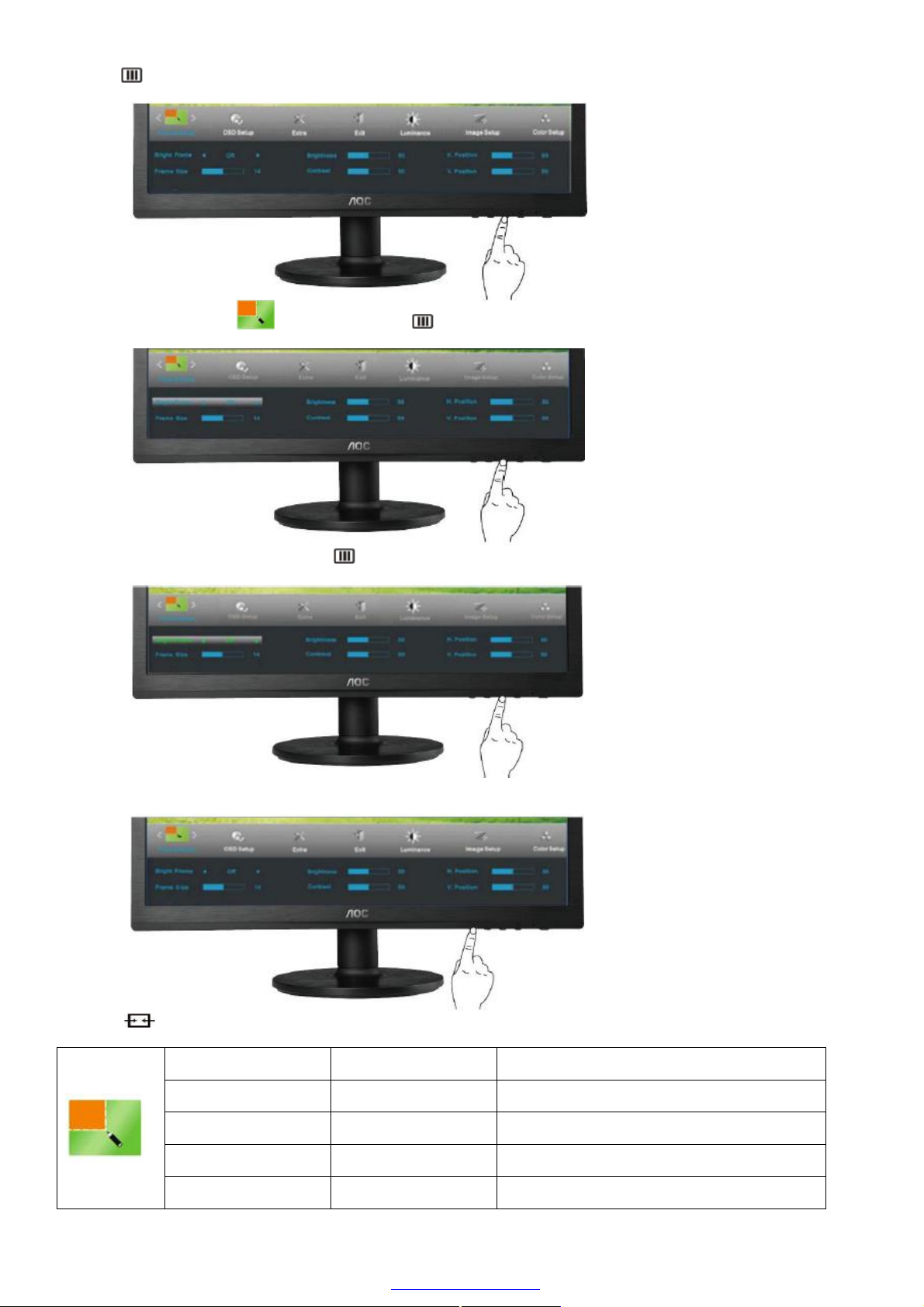

OSD 设置
1. 按 ( 菜单键) 显示菜单
2. 按 < 或 > 选择 (OSD 设置), 按 进入
3. 按 < 或 > 选择子菜单, 按 进入
12
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
4. 按 < 或 > 调节
5. 按 退出
水平位置 0-100 调整 OSD 水平位置
垂直位置 0-100 调整 OSD 垂直位置
OSD 显示时间设定 5-120 调整 OSD 显示时间
透明度 0-100 调整 OSD 透明度
语言 选择 OSD 语言

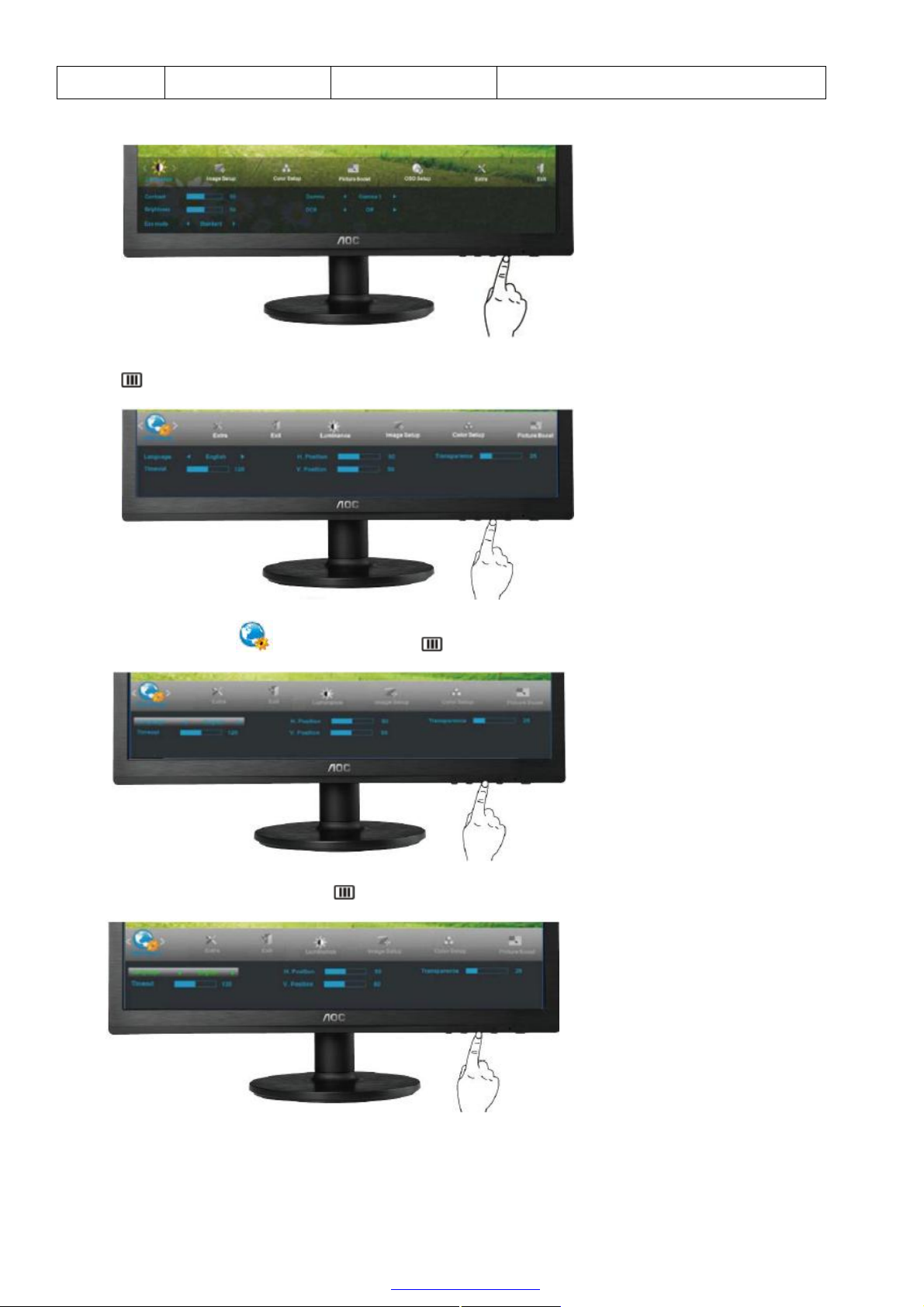

其它
1. 按 ( 菜单键) 显示菜单
2. 按 < 或 > 选择 ( 其它), 按 进入
13
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
3. 按 < 或 > 选择子菜单, 按 进入
4. 按 < 或 > 调节
5. 按 退出
输入选择
自动调整 是或者否 自动调整画面
定时关机 0-24小时 设定显示器关机时间
画面比例 宽屏 or 4:3 选择宽屏或 4:3显示格式
DDC-CI
重置 是或者否 恢复到出厂设置
显示信息
退出
D-SUB
是或者否 打开/关闭 DDC/CI 支持
选择输入为模拟信号源
显示输入信号信息
14
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
1. 按 ( 菜单键) 显示菜单
2. 按 < 或 > 选择 ( 退出), 按 进入
3. 按 退出
退出
LED 指示灯
状态 LED 颜色
开机模式 绿色或蓝色
待机模式
橙色或红色
退出 OSD
15
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn

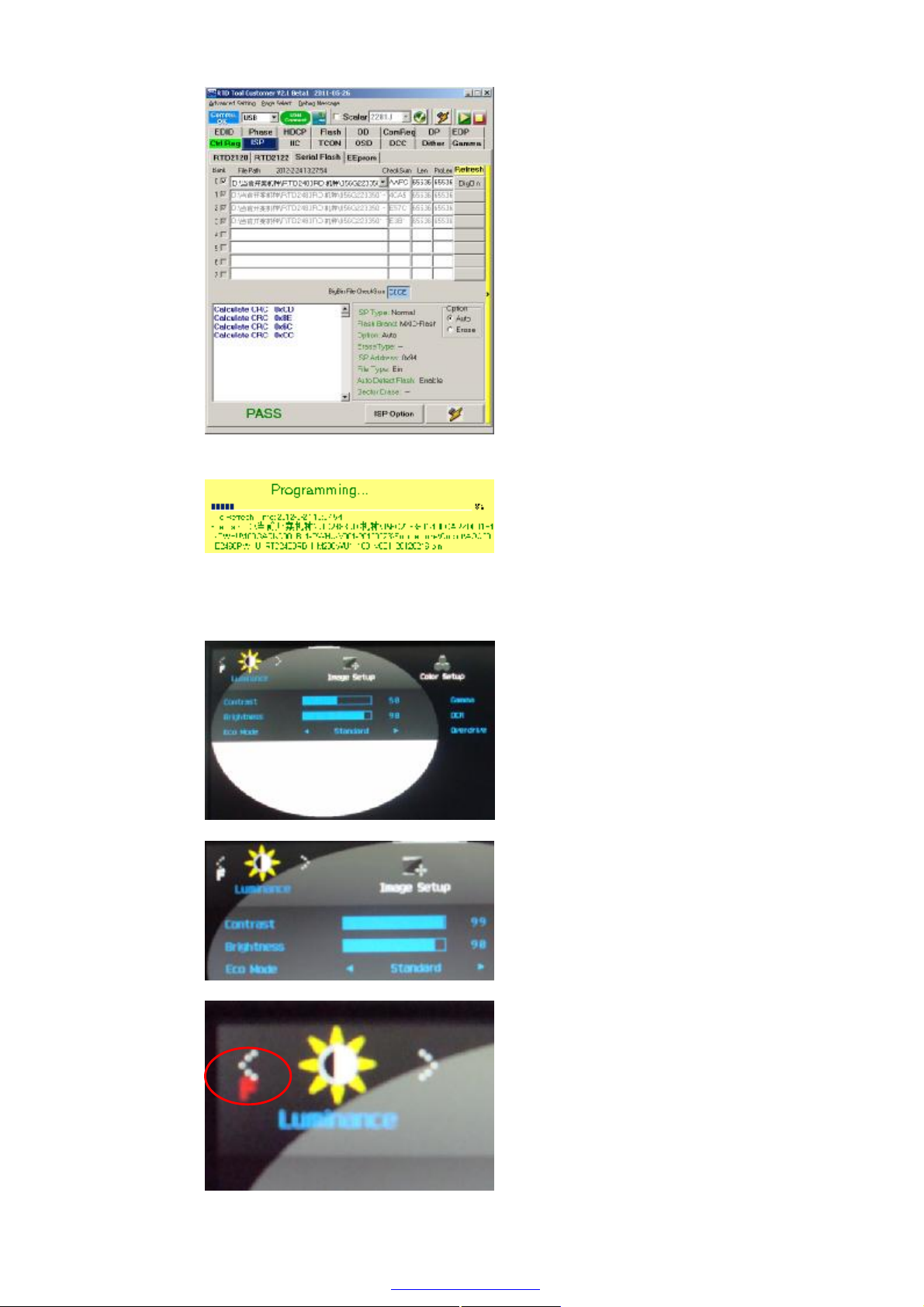

5. ISP 升级流程
1.首先将烧录板连接
2.打开烧录程序软件,按如下步骤进行操作
16
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
3.程序正在烧录中
被烧录显示器的画面如下
17
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
4.程序烧录 OK
18
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn

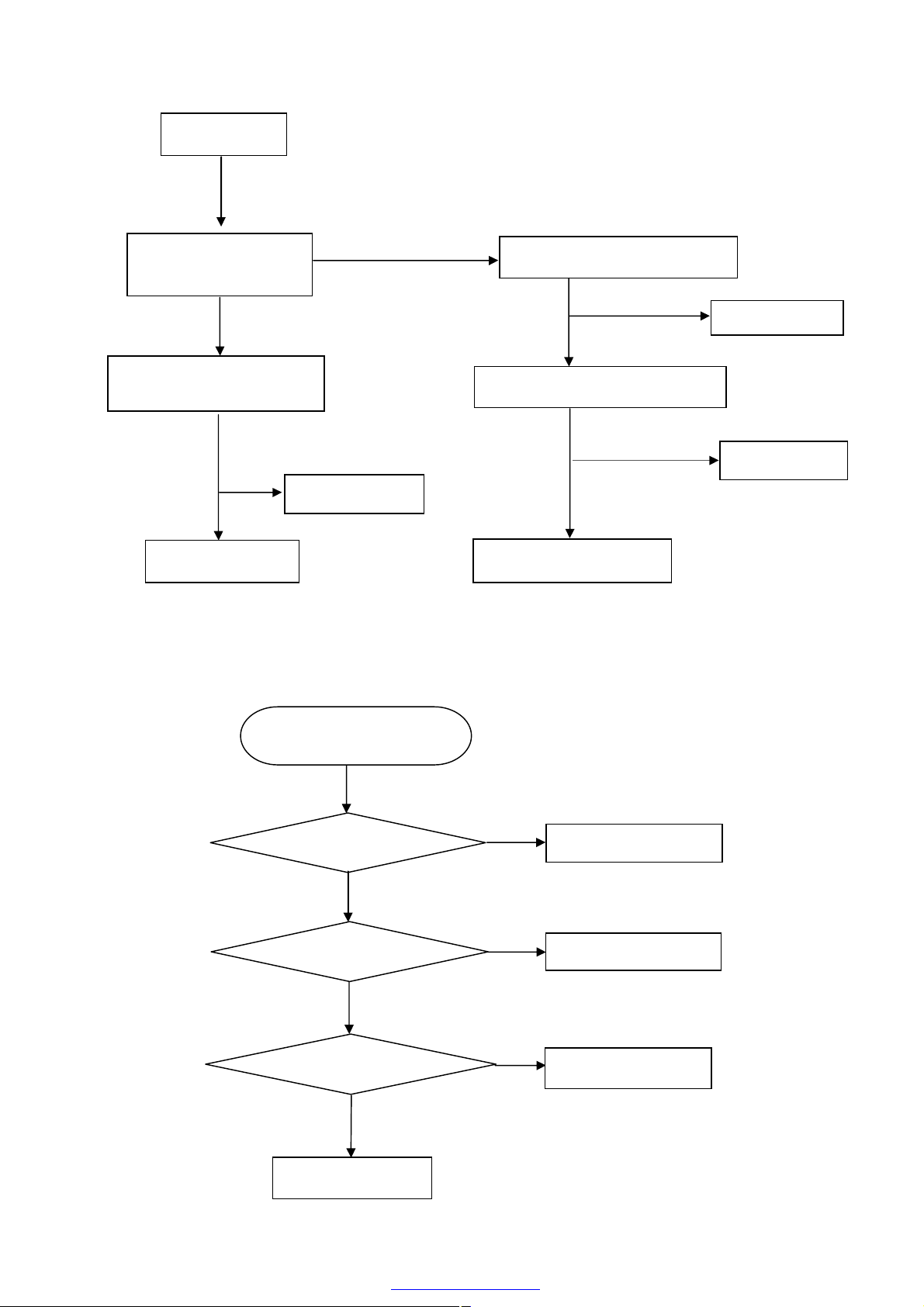

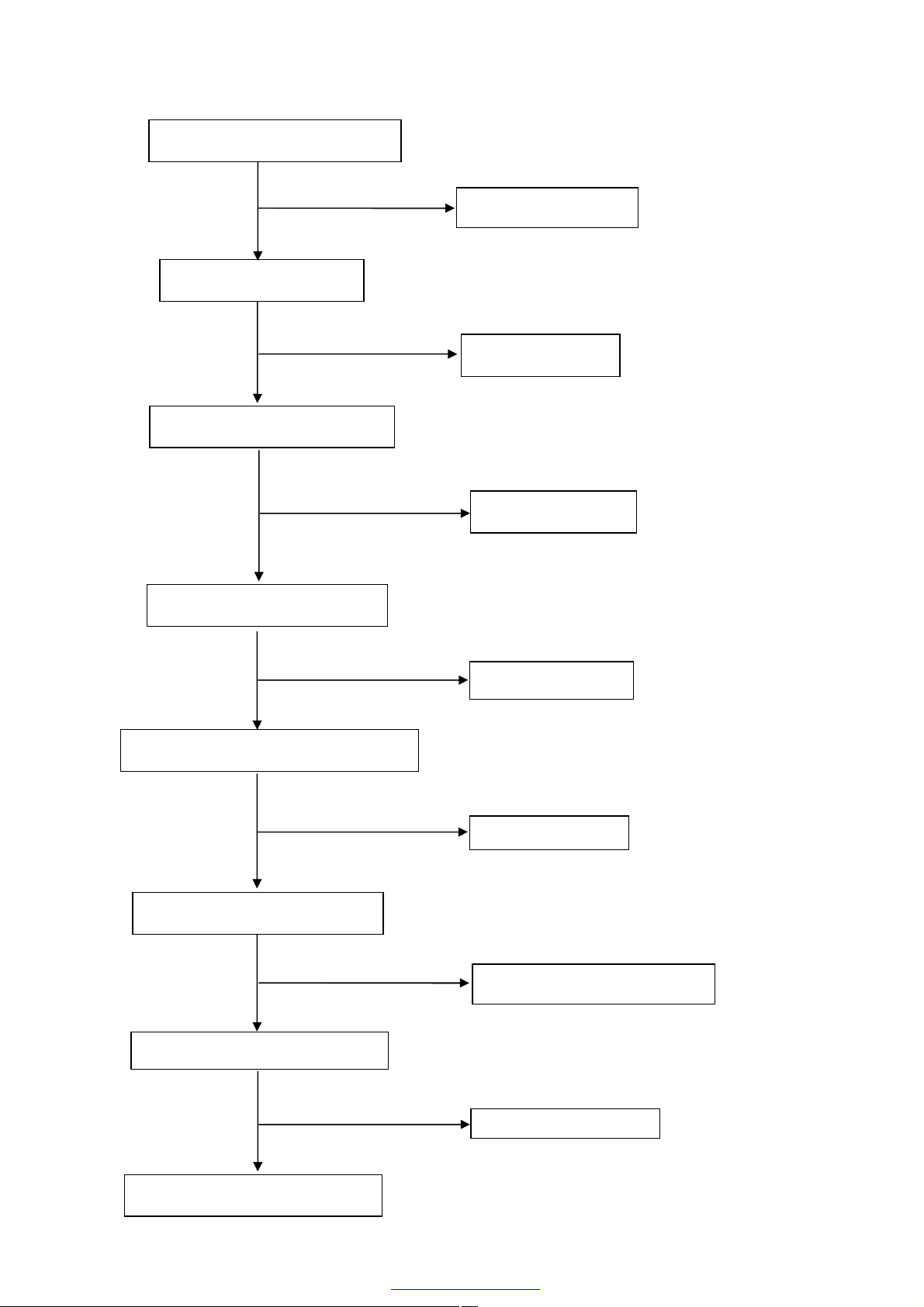

6. 故障处理流程
故障排除
问题 可能解决的办法
电源 LED 不亮
无即插即用
图片模糊不清并且有重影现
象 调整对比度和亮度控件
图片跳动 、闪烁，或者波纹
图案出现在图片中
确保电源按钮处于打开 (ON) 位置并且电源线正确连接到接地电源插座
和监视器。
电源线是否正确连接？
请查看电源线的连接和供电情况。
信号线是否正确连接？
( 使用 D-SUB 线连接)。
请检查 D-SUB 线的连接情况。
如果电源已启动，重新启动计算机可看见起始画面（登录画面）。
如果起始画面（登录画面）出现时，计算机开机，在适用的模式（安全模
式适用于 Windows me/xp/2000 ） ，然后改变显卡的频率。 （请参阅
设置的最佳分辨率） 。
如果没有看到登陆画面，请联系服务中心或当地经销商。
你在屏幕上看到“输入不支持"了吗？
你可以看到这个讯息，当显示卡的信号已超过此显示器可正常运作的最大
分辨率和频率。
调整的最大分辨率和频率，使显示器可正常运作。
确保安装了 AOC 监视器驱动程序（可点击这里下载 AOC 监视器驱动
程序）。
确保没有使用延长线或开关盒。我们推荐将监视器直接接到计算机后部的
视频卡输出连接器。
使监视器尽量远离可能产生电气干扰的电气设备。
在当前分辨率下使用监视器能够达到的最大刷新率。
监视器一直处于 “ 活动 关闭模式 ”
缺少一个基色（红色、绿色
或蓝色）
屏幕图像偏离中心或尺寸不
正确
图片颜色不正确 （白色看起
来不是白色）
屏幕上出现水平或垂直失真
计算机电源开关应处于打开 (ON) 位置。
计算机视频卡应牢固地位于其插槽中。
确保监视器的视频电缆正确连接到计算机。
检查监视器的视频电缆并确保没有管脚弯曲。
按键盘上的 CAPS LOCK 键并观察 CAPS LOCK LED 指示灯，确保计
算机工作正常。按 CAPS LOCK 键后 LED 应变亮或熄灭。
检查监视器的视频电缆并确保没有管脚弯曲。
确保监视器的视频电缆正确连接到计算机。
调整像素频率（时钟， CLOCK ）和焦点 (FOCUS) ，或者按热键（自
动， AUTO）。
调整 RGB 颜色或选择色温。
使用 win 95/98/2000/ME/XP 关机模式调整时钟 (CLOCK) 和焦点
(FOCUS) ，或者使用热键（自动键）。
19
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
U
701 Vout
=
1.8V;U702
Vout
=
3.3V
检
查
X401
晶振是否正常
CN
701,U701,U702
U401
X401

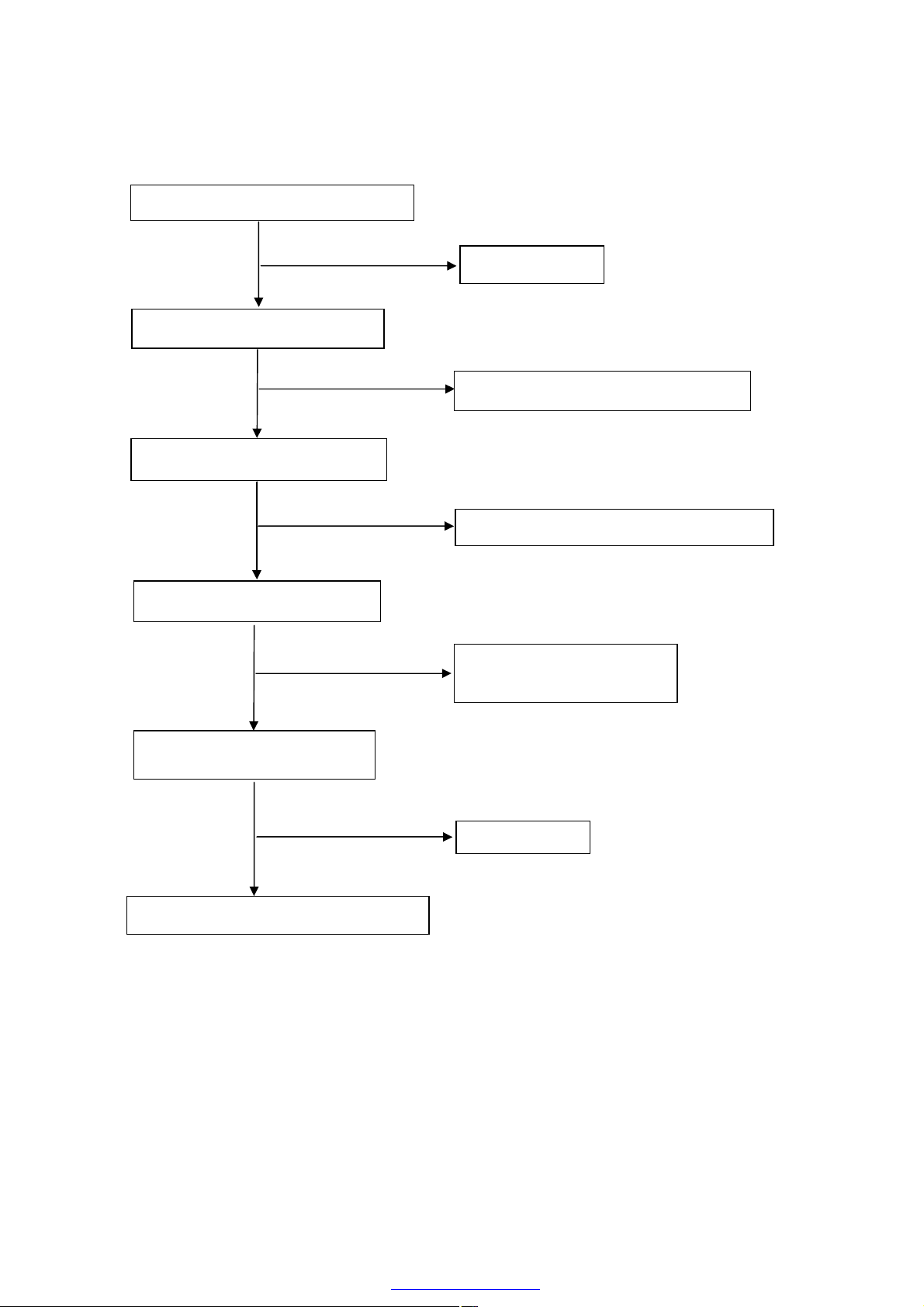

6.1 无供电
无供电
按下电源键看画面是否正常
NG
重新插插头然后检查 AC:100-240V是否正常?
OK
检查
OK
OK
替换
NG
NG
NG
检查适配器及升压板部分和交流电源输入
检查或者替换
替换
20
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
U702
Vout=3.3V
U
401
6.2 无画 (LED 橙色)
检查 U701 Vout=1.8V;
检查 X401 震荡波是否正常
检查 CN405的 HS/VS是否正常
无画
检查信号线
OK
OK
OK
OK
更换
NG
NG
NG
NG
更换信号线
更换 CN701,U701,U702
更换 X401
检查相关回路
21
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
NG
NG
6.3 白屏
检查 Q411 的基极是否
为低电平
检查 Q412 是否损坏或者
CN407虚焊
OK
白屏
OK
NG
替换 PANEL
6.4 按键板回路
OSD 画面不稳定及不可调整
OSD 画面不稳定及不可调整
按键板是否连接正常 连接好按键板
按键开关是否正常
NG
检查相关元件
OK
OK
按键板是否正常
OK
检查主板
检查 X401 的晶振是否正常
OK
检查 U401 复位电路是否正常
OK
替换 U401
NG
NG
NG
替换按键开关
替换按键板
替换 X401
检查相关元件
22
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
OK
OK NG NG
6.5 电源板电路
死机
检测交流电 100V or 240V 是否正常？
NG
检测 C905 (+)的电压大小
OK
检测 IC901第 8 脚电压是否正常？
NG
OK
检测二次启动电压是否正常？
NG
OK
检测 AC 输入
检测全桥整流回路和 F901 回路
检测 R904, R932, R933 或更换 IC901
1) 检测 IC901
2) 检测 D900, D903回路
检测 IC901 第 6 脚的 PWM 波形
检测 Q902/IC903/IC904/ZD921/ZD922
检测 IC901
23
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
OK
OK
OK
NG OK
OK
检测
IC801
NG
更换
T801
, T802
6.6 无背光
检测 IC801 第 9 和 10 脚的 PWM 波形
检查接口或灯管,反馈和保护回路
检测 C802 电压是否为 12V
NG
检测 ON/OFF 信号
NG
检测 IC801 第 12 脚是否为 12V
NG
检测 IC801第 5脚是否为锯齿波
NG
检测 Q802, Q803 Drain 波
OK
检测 T801,T802 的输出
OK
NG
检测 Adapter 回路
检测主板
检测 ON/OFF 回路
检测 IC801
检测 Q801/Q804/Q811/Q812
24
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
L
801

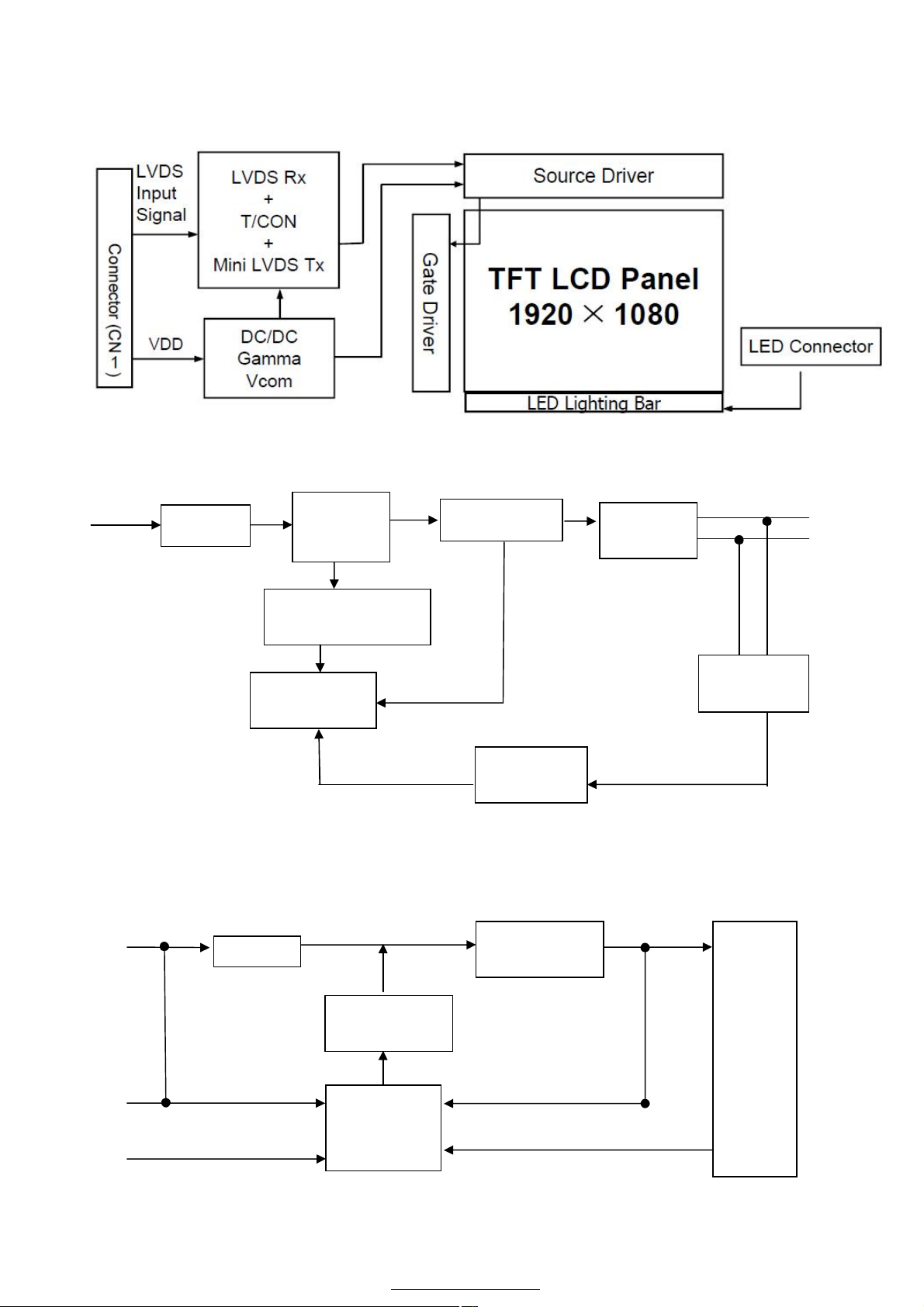

7.电气方框图
7.1 Panel
7.2 Power
AC input
14.5V
DIM
ENA
EMI filter
Bridge
Rectifier
and Filter
Start Resistor
(R920, R921, R922)
PWM Control
(IC901)
MOSFET
(Q801)
PWM
Control
TA9690GN
Transformer
Photo coupler
(IC902)
ZD801
Rectifier
diodes
Feedback
Circuit
LED
(CN802)
14.5V
5V
25
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
(CN403
)
in（cn601
7.3 主板
Crystal 14.318MHZ
(X401)
Panel Interface
(CN407)
FLASH ROM
SST25LF020A
(U402)
EEPROM
AF24BC16-SI
(U403)
Scalar TSUMU5RBWHQ-LF
(Include ADC, OSD, MCU)
D-Sub Connector
(CN405)
EEPROM
M24C02-WMN6TP
(U404)
(U401)
DVI Connector
(CN406)
EEPROM
M24C02-WMN6TP
(U405)
Key control connector
Audio amplification
(u601)
Line Out
(cn604）
Audio Input
）
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
26

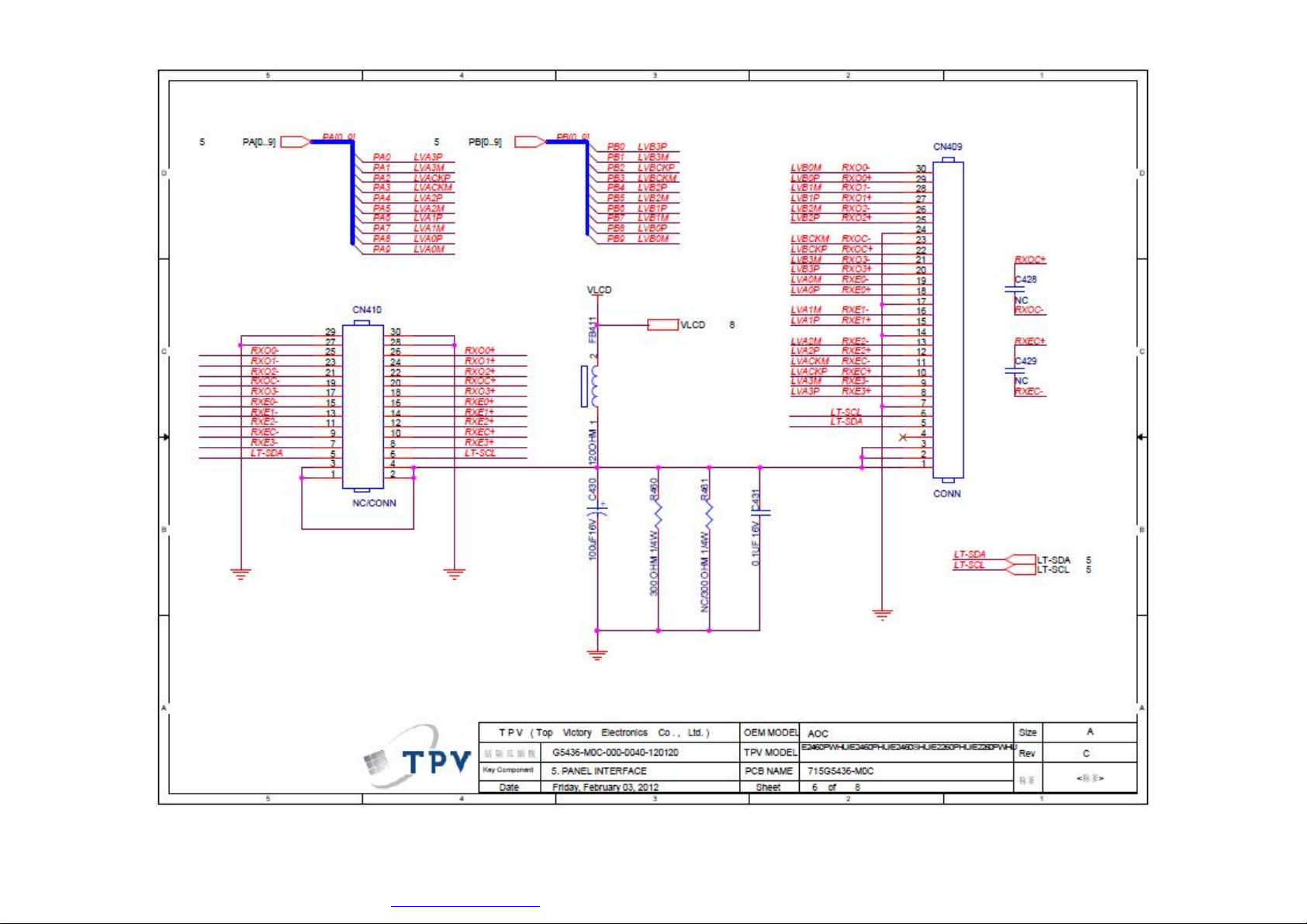

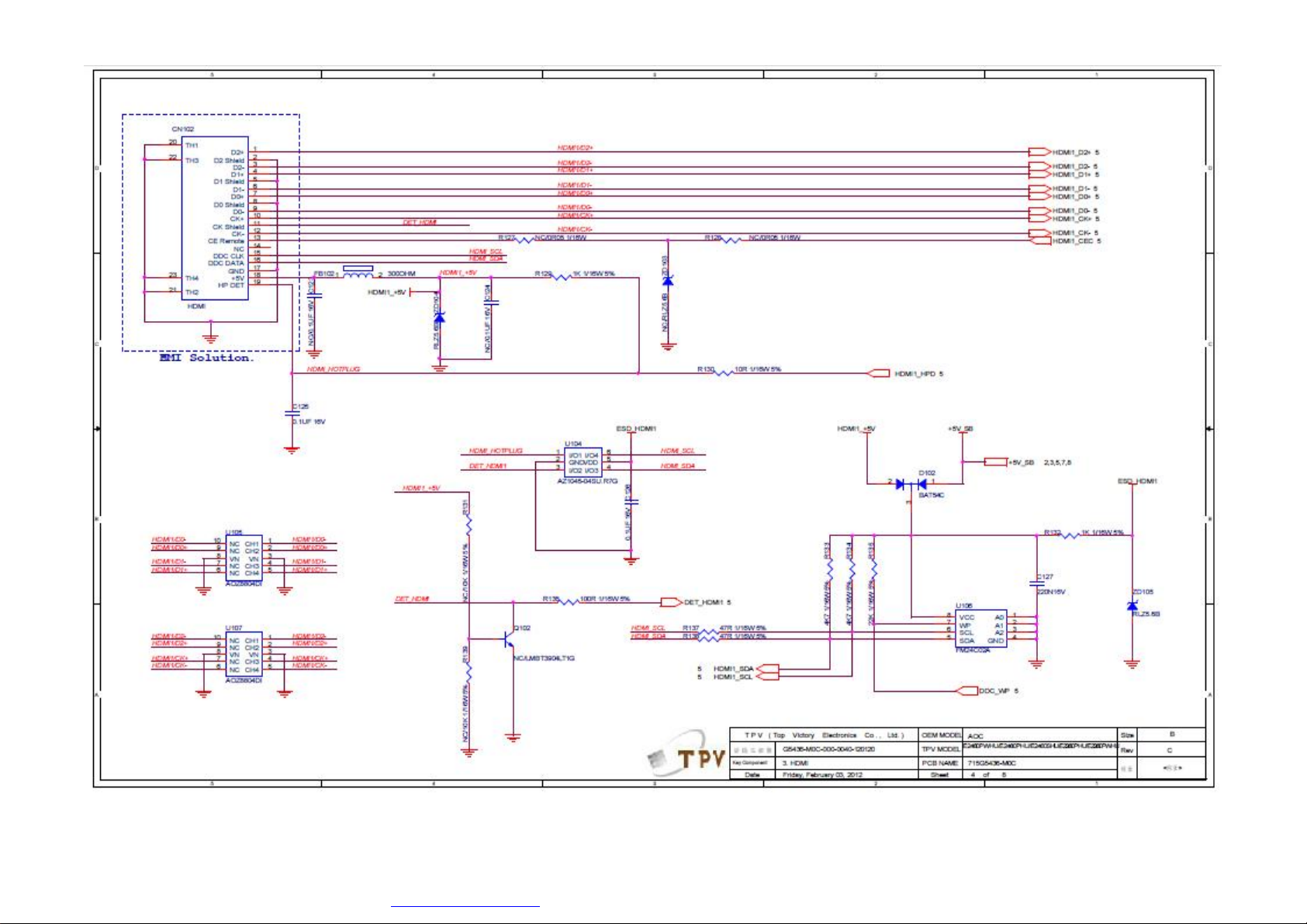

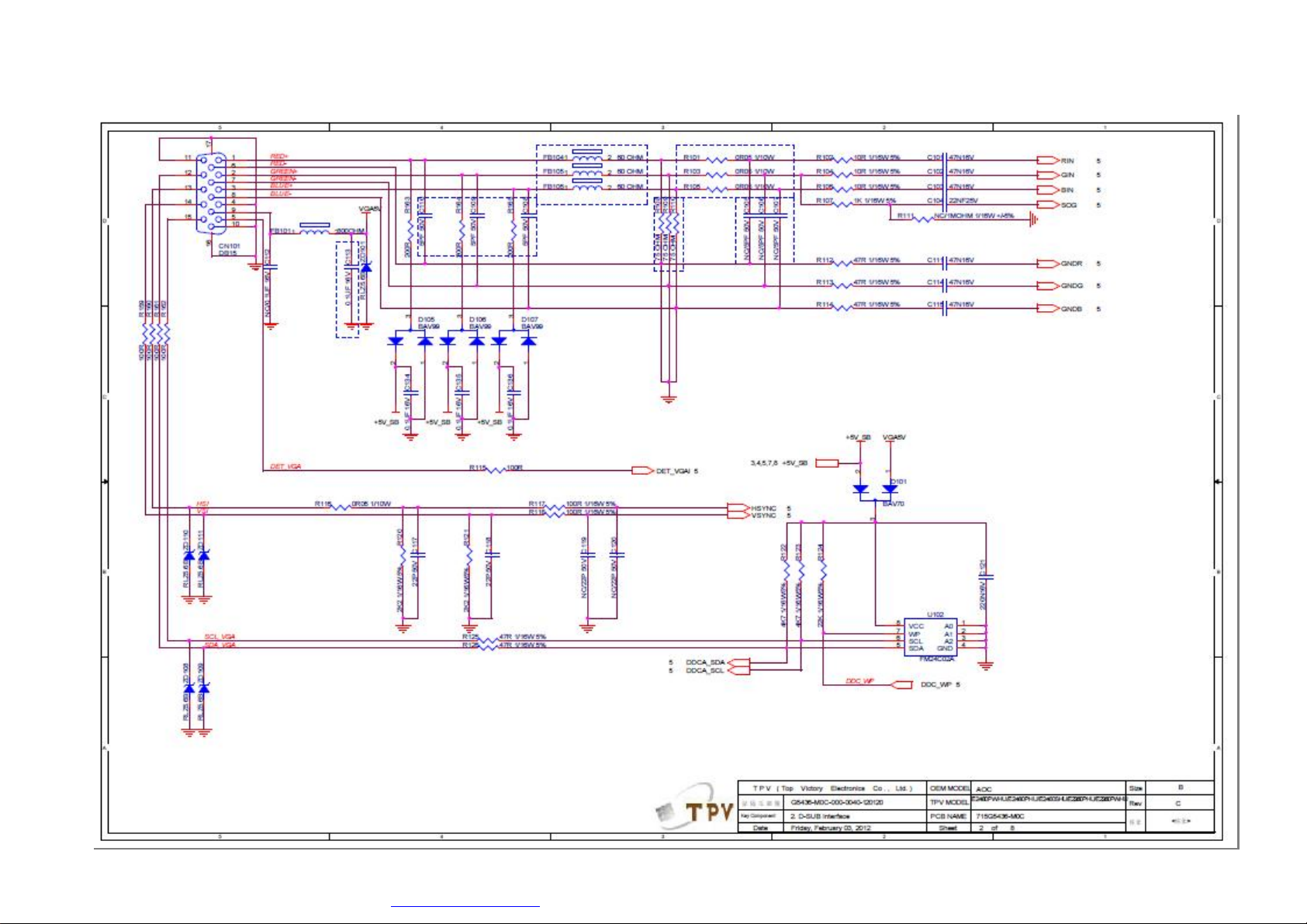

8. 线路图

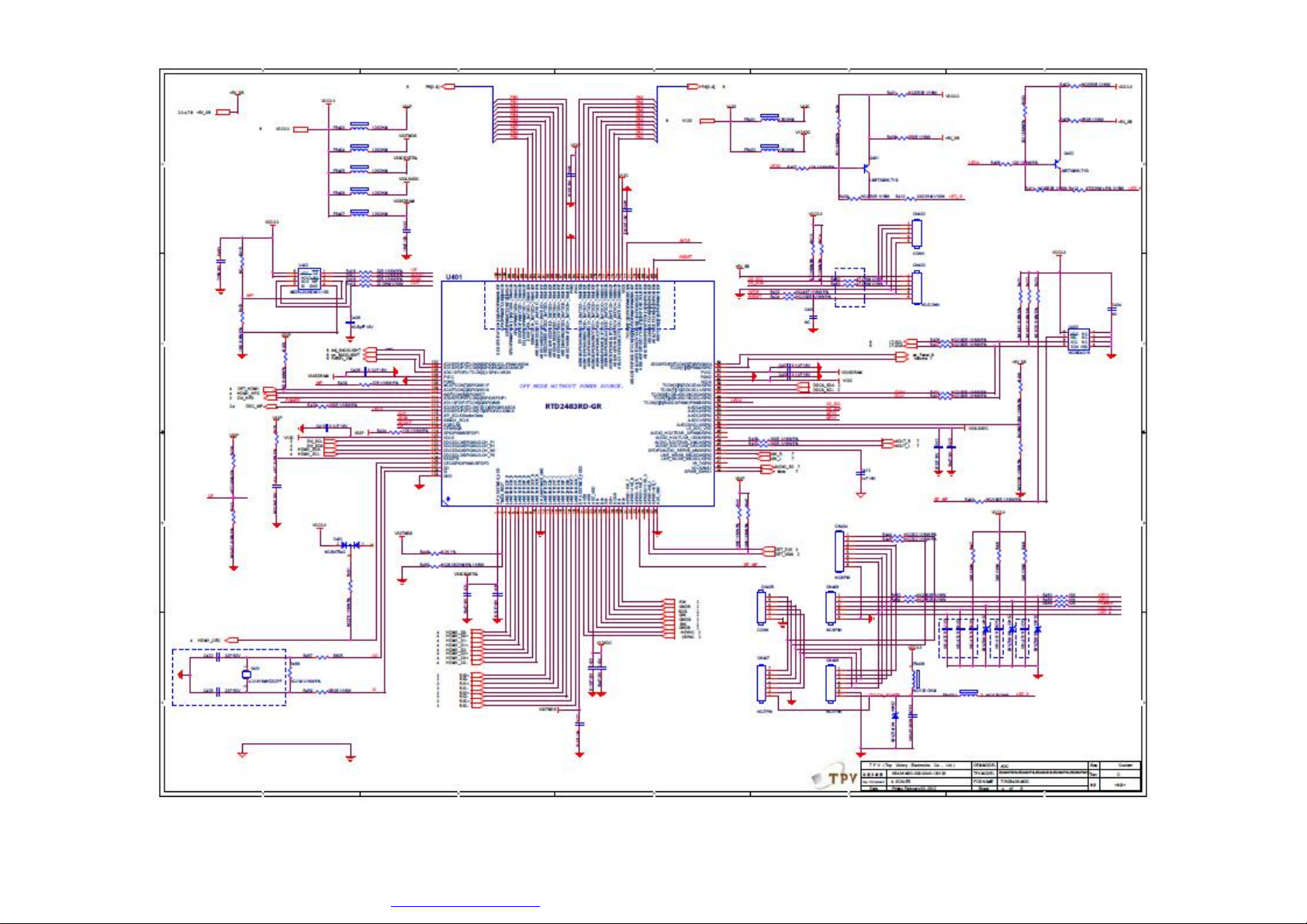

8.1 主板 715G5436-MOC
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
27
PDF 文件使用 "pdfFactory" 试用版本创建 ÿ ÿ www.fineprint.cn
28
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
29
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
30
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
31
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
32
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
33
8.2 电源板
715G5361
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
34
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
35
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
36
8.3 按键板
715G3033 1
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
37

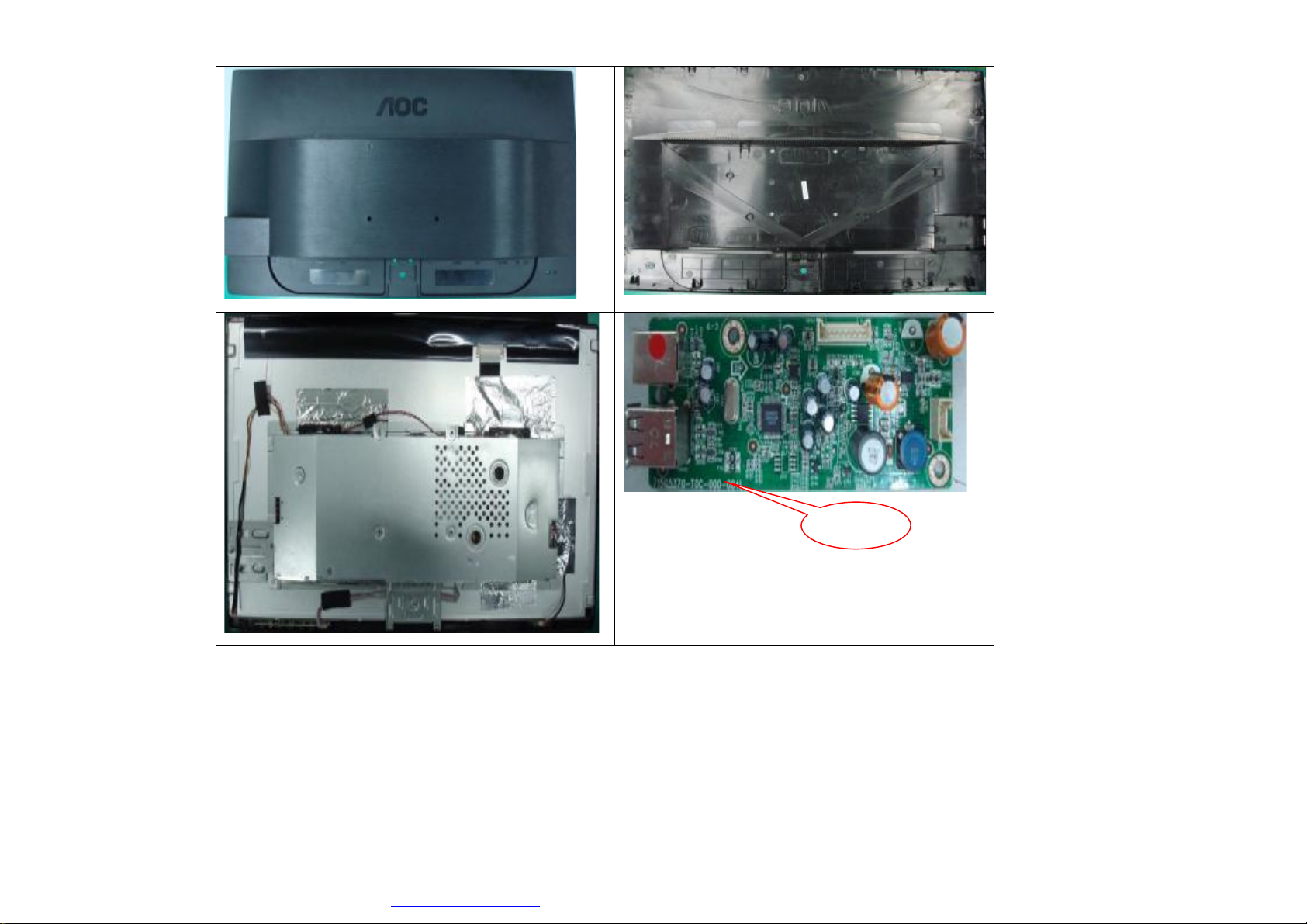

9.拆机图
Disassembly SOP

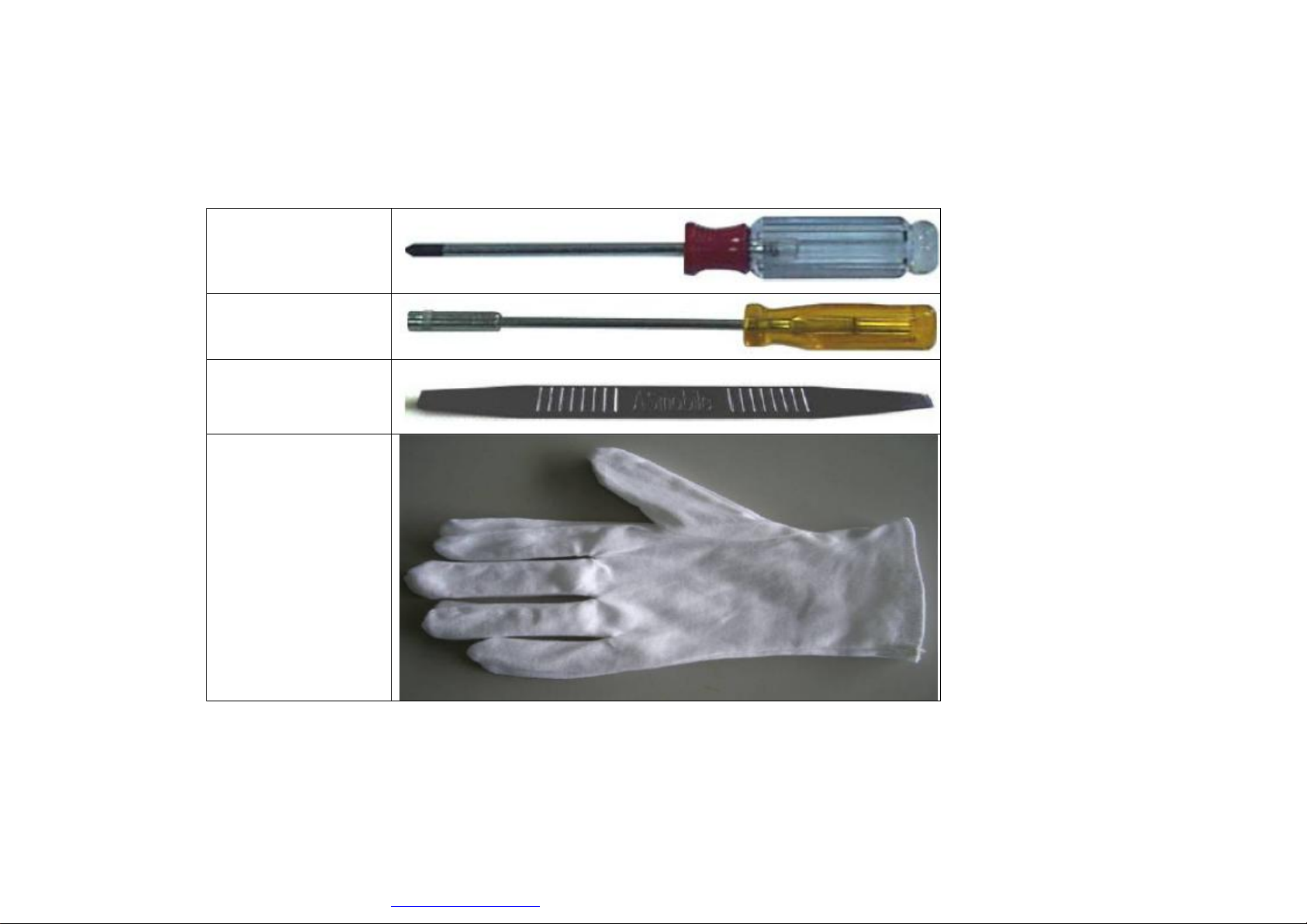

appropriate tools
Phillips screwdriver
spacer screwdriver
C/D Disassembly
Tool
Gloves or soft cloth
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
38
Disassembly SOP
Prepare soft cloth
and sponge as
working platform
PDF 文件使用 "pdfFactory" 试用版本创建 ÿ ÿ ÿ www.fineprint.cn
拆卸螺钉×4
Remove scre
39
PDF 文件使用 "pdfFactory" 试用版本创建 ÿÿ ÿ www.fineprint.cn
USB 板
40
可旋转底座
PDF 文件使用 "pdfFactory" 试用版本创建 ÿÿ ÿ www.fineprint.cn
41

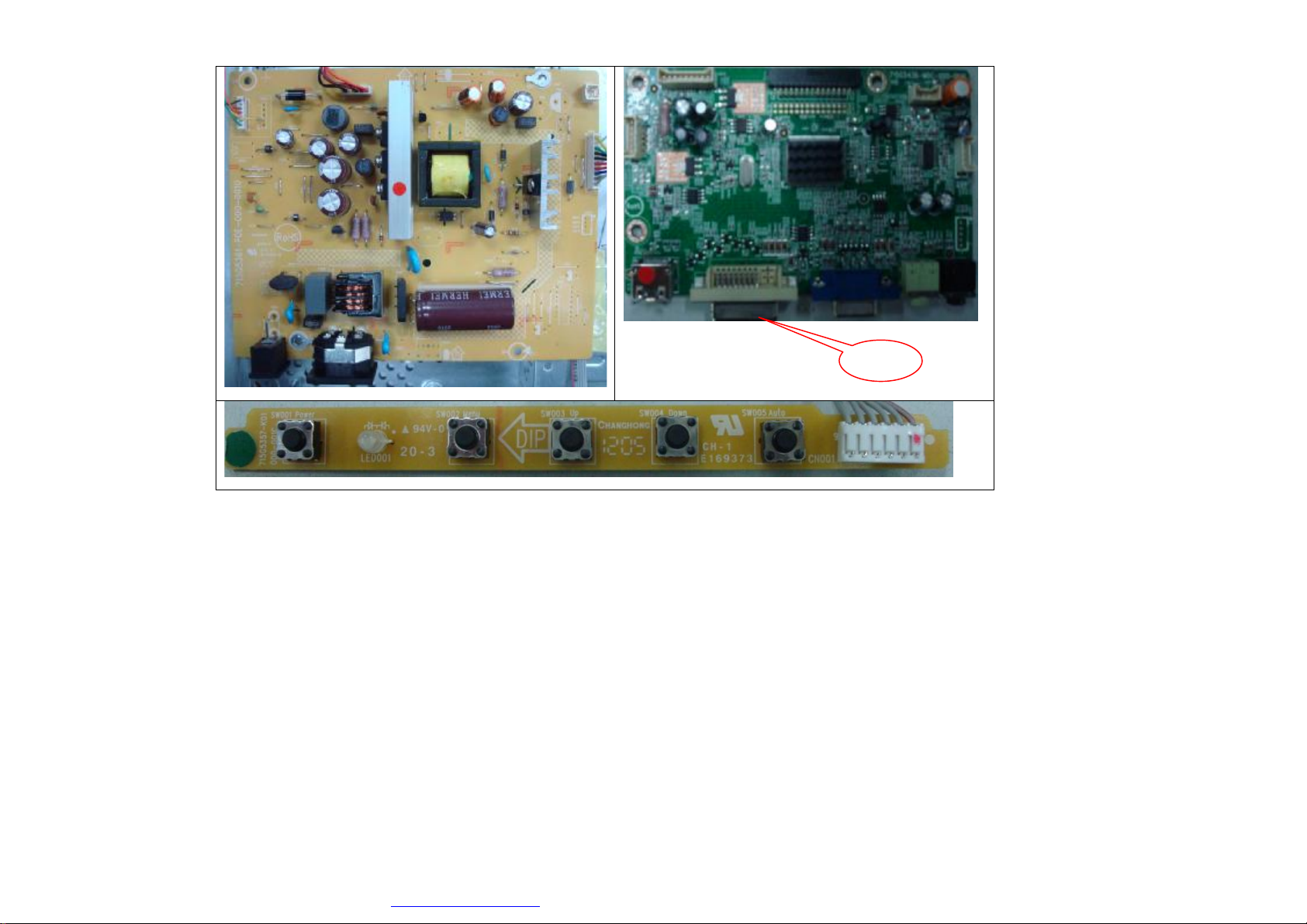

主板
PDF 文件使用 "pdfFactory" 试用版本创建 ÿÿ ÿ www.fineprint.cn
42
10. 爆炸图
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
43
11. BOM
TDBKB728BEA1HNJ
点位 组件号 对象描述 工程图号
070GHDCP500HDC HDCP CODE F0R U402
ECN410 089G179J30NH06 FFC CABLE 30P 279mm 1.0mm
0D1G1030 8120 screw
0M1G1740 6120 SCREW
0Q1G 130 6120 SCREW (T3X6)
E750 750GBK236W1111N000 LCD HM236WU1-100 4830 BJ BOE
E750 750GBK236W1121N000 LCD HM236WU1-100 4940 BJ BOE
756GJBCB0AA0600000 MCU ASS'Y
U402 056G2233 11 IC Pm25LD020C-SCE SIOC-8(150mil) 2M
SMTCB-U402 100GAMKD000B11 AOC_e2460_ID11_TSUMU58VHN_BOE
A15G1790101 MAIN_FRAME
A24G0007 1 GLASS_BEZEL
A33G1295 1101A CLIP_Glass Bezel
A34G2831 1101A BEZEL
A34G2832 1101A REAR COVER
A34G2833 1101A STAND
A34G2834 1101A BASE_L236WAG-s1
A37G0296011 HINGE_23.6"
AM1G1740 8120 SCREW(M4*8)
AM1G1740 10 47 CR3 SCREW
CBPCBB7A1QAJ CONVERSION G5270-0B-000-0040-2-111102
CN404 033G3802 6B Y CONN 6PIN 2.0
CN404 033G3802 6B Y L WAFER
CN701 033G3802 9B Y CONNECTOR 9P 2.0
CN701 033G3802 9B Y L CONN 2.0 9P
CN410 033G801930F CH B FFC CONN 1.0mm 30P R/A 34mm 6mm
CN410 033G801930F CH L FFC CONN 1.0mm 30P R/A 34mm 6mm
CN410 033G801930F CH JS FFC CONN 1.0mm 30P R/A 34mm 6.3mm
CN101 088G 35315F HD D-SUB CONN 15P BLUE - R/A
CN101 088G 35315F XH D-SUB 15PIN VERTICAL CONN WITH SCREW
CN102 088G 35424FXNH DVI CONN WITH SCREW 24P R/A
X401 093G 22 53 J CRYSTAL 14.31818MHZ/32PF49US
AIGBB7A1QAJ MAIN BOARD AI
C705 067G 3051013PB EC 105C 100uF M 16V 5*11mm JH CD263
C702 067G 3051013PB EC 105C 100uF M 16V 5*11mm JH CD263
C430 067G 3051013PB EC 105C 100uF M 16V 5*11mm JH CD263
SMTCBB7A1QAJ MAIN BOARD SMTJ
040G 45762420A LABEL 25x6mm
U401 056G 562A22 SCALER TSUMU58VHN-1 LQFP-80
U701 056G 585 4A LDO AP1117E33G-13 1A 3.3V SOT-223
U106 056G 662 48 ESD PROTECT AZC399-04S.R7G SOT23-6L
U107 056G 662 48 ESD PROTECT AZC399-04S.R7G SOT23-6L
U101 056G 662 48 ESD PROTECT AZC399-04S.R7G SOT23-6L
U103 056G 662 48 ESD PROTECT AZC399-04S.R7G SOT23-6L
U104 056G 662 48 ESD PROTECT AZC399-04S.R7G SOT23-6L
U102 056G1133 34 1 EEPROM M24C02-RMN6TP 2Kb SO-8
U105 056G1133 34 1 EEPROM M24C02-RMN6TP 2Kb SO-8
U402 056G2233 11 IC Pm25LD020C-SCE SIOC-8(150mil) 2M
Q401 057G 417517 Tra LMBT3906LT1G -200mA/-40V SOT-23 LRC
Q403 057G 417517 Tra LMBT3906LT1G -200mA/-40V SOT-23 LRC
Q701 057G 417518 TRA LMBT3904LT1G 200mA/40V SOT-23 LRC
Q706 057G 417518 TRA LMBT3904LT1G 200mA/40V SOT-23 LRC
Q704 057G 763 3 AO4411 SO-8 BY AOS
R407 061G0402000 JT RST CHIPR MAX0R05 1/16W TZAI YUAN
R409 061G0402000 JT RST CHIPR MAX0R05 1/16W TZAI YUAN
R416 061G0402000 JT RST CHIPR MAX0R05 1/16W TZAI YUAN
R432 061G0402000 JT RST CHIPR MAX0R05 1/16W TZAI YUAN
R441 061G0402000 JT RST CHIPR MAX0R05 1/16W TZAI YUAN
R407 061G0402000 JY RST CHIPR MAX 0R05 OHM 1/16W YAGEO
R409 061G0402000 JY RST CHIPR MAX 0R05 OHM 1/16W YAGEO
R416 061G0402000 JY RST CHIPR MAX 0R05 OHM 1/16W YAGEO
R432 061G0402000 JY RST CHIPR MAX 0R05 OHM 1/16W YAGEO
R441 061G0402000 JY RST CHIPR MAX 0R05 OHM 1/16W YAGEO
R112 061G0402100 JT RST CHIP 10R 1/16W 5% TZAI YUAN
R120 061G0402100 JT RST CHIP 10R 1/16W 5% TZAI YUAN
R137 061G0402100 JT RST CHIP 10R 1/16W 5% TZAI YUAN
R138 061G0402100 JT RST CHIP 10R 1/16W 5% TZAI YUAN
R139 061G0402100 JT RST CHIP 10R 1/16W 5% TZAI YUAN
R140 061G0402100 JT RST CHIP 10R 1/16W 5% TZAI YUAN
R141 061G0402100 JT RST CHIP 10R 1/16W 5% TZAI YUAN
R142 061G0402100 JT RST CHIP 10R 1/16W 5% TZAI YUAN
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
44
R143 061G0402100 JT RST CHIP 10R 1/16W 5% TZAI YUAN
R144 061G0402100 JT RST CHIP 10R 1/16W 5% TZAI YUAN
R105 061G0402100 JT RST CHIP 10R 1/16W 5% TZAI YUAN
R141 061G0402100 JY RST CHIPR 10 OHM +-5% 1/16W YAGEO
R142 061G0402100 JY RST CHIPR 10 OHM +-5% 1/16W YAGEO
R143 061G0402100 JY RST CHIPR 10 OHM +-5% 1/16W YAGEO
R144 061G0402100 JY RST CHIPR 10 OHM +-5% 1/16W YAGEO
R140 061G0402100 JY RST CHIPR 10 OHM +-5% 1/16W YAGEO
R139 061G0402100 JY RST CHIPR 10 OHM +-5% 1/16W YAGEO
R138 061G0402100 JY RST CHIPR 10 OHM +-5% 1/16W YAGEO
R137 061G0402100 JY RST CHIPR 10 OHM +-5% 1/16W YAGEO
R120 061G0402100 JY RST CHIPR 10 OHM +-5% 1/16W YAGEO
R112 061G0402100 JY RST CHIPR 10 OHM +-5% 1/16W YAGEO
R105 061G0402100 JY RST CHIPR 10 OHM +-5% 1/16W YAGEO
R702 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R410 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R152 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R151 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R125 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R124 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R702 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R410 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R152 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R151 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R125 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R124 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R423 061G0402102 JT RST CHIP 1K 1/16W 5% TZAI YUAN
R422 061G0402102 JT RST CHIP 1K 1/16W 5% TZAI YUAN
R421 061G0402102 JT RST CHIP 1K 1/16W 5% TZAI YUAN
R153 061G0402102 JT RST CHIP 1K 1/16W 5% TZAI YUAN
R150 061G0402102 JT RST CHIP 1K 1/16W 5% TZAI YUAN
R131 061G0402102 JT RST CHIP 1K 1/16W 5% TZAI YUAN
R153 061G0402102 JY RST CHIPR 1KOHM +-5% 1/16W YAGEO
R150 061G0402102 JY RST CHIPR 1KOHM +-5% 1/16W YAGEO
R131 061G0402102 JY RST CHIPR 1KOHM +-5% 1/16W YAGEO
R421 061G0402102 JY RST CHIPR 1KOHM +-5% 1/16W YAGEO
R422 061G0402102 JY RST CHIPR 1KOHM +-5% 1/16W YAGEO
R423 061G0402102 JY RST CHIPR 1KOHM +-5% 1/16W YAGEO
R401 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R402 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R412 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R716 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R704 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R703 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R413 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R716 061G0402103 JY RST CHIPR 10KOHM +-5% 1/16W YAGEO
R704 061G0402103 JY RST CHIPR 10KOHM +-5% 1/16W YAGEO
R703 061G0402103 JY RST CHIPR 10KOHM +-5% 1/16W YAGEO
R413 061G0402103 JY RST CHIPR 10KOHM +-5% 1/16W YAGEO
R412 061G0402103 JY RST CHIPR 10KOHM +-5% 1/16W YAGEO
R402 061G0402103 JY RST CHIPR 10KOHM +-5% 1/16W YAGEO
R401 061G0402103 JY RST CHIPR 10KOHM +-5% 1/16W YAGEO
R717 061G0402104 JT RST CHIP 100K 1/16W 5% TZAI YUAN
R491 061G0402104 JT RST CHIP 100K 1/16W 5% TZAI YUAN
R717 061G0402104 JY RST CHIPR 100KOHM +-5% 1/16W YAGEO
R491 061G0402104 JY RST CHIPR 100KOHM +-5% 1/16W YAGEO
R406 061G0402220 JT RST CHIP 22R 1/16W 5% TZAI YUAN
R404 061G0402220 JT RST CHIP 22R 1/16W 5% TZAI YUAN
R403 061G0402220 JT RST CHIP 22R 1/16W 5% TZAI YUAN
R406 061G0402220 JY RST CHIPR 22 OHM +-5% 1/16W YAGEO
R404 061G0402220 JY RST CHIPR 22 OHM +-5% 1/16W YAGEO
R403 061G0402220 JY RST CHIPR 22 OHM +-5% 1/16W YAGEO
R442 061G0402222 JT RST CHIP 2K2 1/16W 5% TZAI YUAN
R433 061G0402222 JT RST CHIP 2K2 1/16W 5% TZAI YUAN
R127 061G0402222 JT RST CHIP 2K2 1/16W 5% TZAI YUAN
R126 061G0402222 JT RST CHIP 2K2 1/16W 5% TZAI YUAN
R442 061G0402222 JY RST CHIPR 2.2KOHM +-5% 1/16W YAGEO
R433 061G0402222 JY RST CHIPR 2.2KOHM +-5% 1/16W YAGEO
R127 061G0402222 JY RST CHIPR 2.2KOHM +-5% 1/16W YAGEO
R126 061G0402222 JY RST CHIPR 2.2KOHM +-5% 1/16W YAGEO
R705 061G0402223 JT RST CHIP 22K 1/16W 5% TZAI YUAN
R135 061G0402223 JT RST CHIP 22K 1/16W 5% TZAI YUAN
R117 061G0402223 JT RST CHIP 22K 1/16W 5% TZAI YUAN
R721 061G0402223 JT RST CHIP 22K 1/16W 5% TZAI YUAN
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
45
R117 061G0402223 JY RST CHIPR 22KOHM +-5% 1/16W YAGEO
R721 061G0402223 JY RST CHIPR 22KOHM +-5% 1/16W YAGEO
R705 061G0402223 JY RST CHIPR 22KOHM +-5% 1/16W YAGEO
R135 061G0402223 JY RST CHIPR 22KOHM +-5% 1/16W YAGEO
R492 061G0402224 JT RST CHIP 220K 1/16W 5% TZAI YUAN
R492 061G0402224 JY RST CHIPR 220KOHM +-5% 1/16W YAGEO
R429 061G0402392 JT RST CHIP R 3K9 +/-5% 1/16W TZAI YUAN
R428 061G0402392 JT RST CHIP R 3K9 +/-5% 1/16W TZAI YUAN
R427 061G0402392 JT RST CHIP R 3K9 +/-5% 1/16W TZAI YUAN
R429 061G0402392 JY RST CHIPR 3.9KOHM 5% 1/16W YAGEO
R428 061G0402392 JY RST CHIPR 3.9KOHM 5% 1/16W YAGEO
R427 061G0402392 JY RST CHIPR 3.9KOHM 5% 1/16W YAGEO
R439 061G0402394 JT RST 0402 390K 5% 1/16W
R439 061G0402394 JY RST CHIP R 390K +/-5% 1/16W YAGEO
R114 061G0402470 JT RST CHIP 47R 1/16W 5% TZAI YUAN
R108 061G0402470 JT RST CHIP 47R 1/16W 5% TZAI YUAN
R106 061G0402470 JT RST CHIP 47R 1/16W 5% TZAI YUAN
R102 061G0402470 JT RST CHIP 47R 1/16W 5% TZAI YUAN
R122 061G0402470 JT RST CHIP 47R 1/16W 5% TZAI YUAN
R129 061G0402470 JT RST CHIP 47R 1/16W 5% TZAI YUAN
R130 061G0402470 JT RST CHIP 47R 1/16W 5% TZAI YUAN
R102 061G0402470 JY RST CHIPR 47 OHM 5% 1/16W YAGEO
R106 061G0402470 JY RST CHIPR 47 OHM 5% 1/16W YAGEO
R108 061G0402470 JY RST CHIPR 47 OHM 5% 1/16W YAGEO
R114 061G0402470 JY RST CHIPR 47 OHM 5% 1/16W YAGEO
R122 061G0402470 JY RST CHIPR 47 OHM 5% 1/16W YAGEO
R129 061G0402470 JY RST CHIPR 47 OHM 5% 1/16W YAGEO
R130 061G0402470 JY RST CHIPR 47 OHM 5% 1/16W YAGEO
R109 061G0402471 JT RST CHIP 470R 1/16W 5% TZAI YUAN
R109 061G0402471 JY RST CHIPR 470OHM +-5% 1/16W YAGEO
R723 061G0402472 JT RST CHIP 4K7 1/16W 5% TZAI YUAN
R701 061G0402472 JT RST CHIP 4K7 1/16W 5% TZAI YUAN
R134 061G0402472 JT RST CHIP 4K7 1/16W 5% TZAI YUAN
R133 061G0402472 JT RST CHIP 4K7 1/16W 5% TZAI YUAN
R116 061G0402472 JT RST CHIP 4K7 1/16W 5% TZAI YUAN
R115 061G0402472 JT RST CHIP 4K7 1/16W 5% TZAI YUAN
R723 061G0402472 JY RST CHIPR 4.7KOHM +-5% 1/16W YAGEO
R701 061G0402472 JY RST CHIPR 4.7KOHM +-5% 1/16W YAGEO
R134 061G0402472 JY RST CHIPR 4.7KOHM +-5% 1/16W YAGEO
R133 061G0402472 JY RST CHIPR 4.7KOHM +-5% 1/16W YAGEO
R116 061G0402472 JY RST CHIPR 4.7KOHM +-5% 1/16W YAGEO
R115 061G0402472 JY RST CHIPR 4.7KOHM +-5% 1/16W YAGEO
R121 061G0402750 JT RST 0402 75R 5% 1/16W
R113 061G0402750 JT RST 0402 75R 5% 1/16W
R107 061G0402750 JT RST 0402 75R 5% 1/16W
R121 061G0402750 JY RST CHIPR 75OHM +-5% 1/16W YAGEO
R113 061G0402750 JY RST CHIPR 75OHM +-5% 1/16W YAGEO
R107 061G0402750 JY RST CHIPR 75OHM +-5% 1/16W YAGEO
R110 061G0603000 JT RST CHIP MAX 0R05 1/10W TZAI YUAN
R103 061G0603000 JT RST CHIP MAX 0R05 1/10W TZAI YUAN
R118 061G0603000 JT RST CHIP MAX 0R05 1/10W TZAI YUAN
R123 061G0603000 JT RST CHIP MAX 0R05 1/10W TZAI YUAN
R132 061G0603000 JT RST CHIP MAX 0R05 1/10W TZAI YUAN
R103 061G0603000 JY RST CHIPR MAX0R05 1/10W YAGEO
R132 061G0603000 JY RST CHIPR MAX0R05 1/10W YAGEO
R123 061G0603000 JY RST CHIPR MAX0R05 1/10W YAGEO
R118 061G0603000 JY RST CHIPR MAX0R05 1/10W YAGEO
R110 061G0603000 JY RST CHIPR MAX0R05 1/10W YAGEO
R405 061G0603220 JT RST CHIP 22R 1/10W 5% TZAI YUAN
R405 061G0603220 JY RST CHIPR 22 OHM £«-5£¥ 1/10W YAGEO
R444 061G0603331 JT RST 0603 330R 5% 1/10W
R444 061G0603331 JY RST CHIPR 330 OHM +-5% 1/10W YAGEO
R438 061G0603471 JT RST CHIPR 470OHM +-5% 1/10W TZAI YUAN
R438 061G0603471 JY RST CHIPR 470 OHM 5% 1/10W YAGEO
R446 061G1206301 JF RST CHIPR 300 OHM +-5% 1/4W fenghua
R446 061G1206301 JT RST CHIPR 300 OHM +-5% 1/4W TZAI YUAN
C104 065G040210232K 3 CAP CHIP 0402 1N 50V X7R +/-10%
C104 065G040210232K A CAP 0402 1NF 10% 50V X7R
C104 065G040210232K F CAP 0402 1NF 10% 50V X7R
C122 065G040210412K A CAP CHIP 0402 100nF K 16V X7R
C123 065G040210412K A CAP CHIP 0402 100nF K 16V X7R
C402 065G040210412K A CAP CHIP 0402 100nF K 16V X7R
C706 065G040210412K A CAP CHIP 0402 100nF K 16V X7R
C718 065G040210412K A CAP CHIP 0402 100nF K 16V X7R
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
46
C721 065G040210412K A CAP CHIP 0402 100nF K 16V X7R
C720 065G040210412K A CAP CHIP 0402 100nF K 16V X7R
C403 065G040210412K A CAP CHIP 0402 100nF K 16V X7R
C405 065G040210412K A CAP CHIP 0402 100nF K 16V X7R
C407 065G040210412K A CAP CHIP 0402 100nF K 16V X7R
C408 065G040210412K A CAP CHIP 0402 100nF K 16V X7R
C431 065G040210412K A CAP CHIP 0402 100nF K 16V X7R
C704 065G040210412K A CAP CHIP 0402 100nF K 16V X7R
C120 065G040210412K A CAP CHIP 0402 100nF K 16V X7R
C117 065G040210412K A CAP CHIP 0402 100nF K 16V X7R
C116 065G040210412K A CAP CHIP 0402 100nF K 16V X7R
C122 065G040210412K F CAP 0402 100NF 10% 16V X7R
C123 065G040210412K F CAP 0402 100NF 10% 16V X7R
C402 065G040210412K F CAP 0402 100NF 10% 16V X7R
C403 065G040210412K F CAP 0402 100NF 10% 16V X7R
C405 065G040210412K F CAP 0402 100NF 10% 16V X7R
C407 065G040210412K F CAP 0402 100NF 10% 16V X7R
C408 065G040210412K F CAP 0402 100NF 10% 16V X7R
C431 065G040210412K F CAP 0402 100NF 10% 16V X7R
C704 065G040210412K F CAP 0402 100NF 10% 16V X7R
C706 065G040210412K F CAP 0402 100NF 10% 16V X7R
C718 065G040210412K F CAP 0402 100NF 10% 16V X7R
C720 065G040210412K F CAP 0402 100NF 10% 16V X7R
C721 065G040210412K F CAP 0402 100NF 10% 16V X7R
C120 065G040210412K F CAP 0402 100NF 10% 16V X7R
C117 065G040210412K F CAP 0402 100NF 10% 16V X7R
C116 065G040210412K F CAP 0402 100NF 10% 16V X7R
C402 065G040210412K M CAP 0402 0.1UF 10% 16V X7R
C123 065G040210412K M CAP 0402 0.1UF 10% 16V X7R
C122 065G040210412K M CAP 0402 0.1UF 10% 16V X7R
C120 065G040210412K M CAP 0402 0.1UF 10% 16V X7R
C117 065G040210412K M CAP 0402 0.1UF 10% 16V X7R
C116 065G040210412K M CAP 0402 0.1UF 10% 16V X7R
C407 065G040210412K M CAP 0402 0.1UF 10% 16V X7R
C408 065G040210412K M CAP 0402 0.1UF 10% 16V X7R
C403 065G040210412K M CAP 0402 0.1UF 10% 16V X7R
C405 065G040210412K M CAP 0402 0.1UF 10% 16V X7R
C721 065G040210412K M CAP 0402 0.1UF 10% 16V X7R
C720 065G040210412K M CAP 0402 0.1UF 10% 16V X7R
C718 065G040210412K M CAP 0402 0.1UF 10% 16V X7R
C706 065G040210412K M CAP 0402 0.1UF 10% 16V X7R
C704 065G040210412K M CAP 0402 0.1UF 10% 16V X7R
C431 065G040210412K M CAP 0402 0.1UF 10% 16V X7R
C113 065G040222031J 3 CAP CHIP 0402 22P 50V NPO +/-5%
C112 065G040222031J 3 CAP CHIP 0402 22P 50V NPO +/-5%
C113 065G040222031J A CAP 0402 22PF J 50V NPO
C112 065G040222031J A CAP 0402 22PF J 50V NPO
C113 065G040222031J F CAP 0402 22PF 5% 50V NP0
C112 065G040222031J F CAP 0402 22PF 5% 50V NP0
C715 065G040222415K 3 NDS-Assign CAP CHIP 220nF 16V X5R
C410 065G040222415K 3 NDS-Assign CAP CHIP 220nF 16V X5R
C119 065G040222415K 3 NDS-Assign CAP CHIP 220nF 16V X5R
C109 065G040222415K 3 NDS-Assign CAP CHIP 220nF 16V X5R
C715 065G040222415K A CAP 0402 220NF 10% 16V X7R
C410 065G040222415K A CAP 0402 220NF 10% 16V X7R
C119 065G040222415K A CAP 0402 220NF 10% 16V X7R
C109 065G040222415K A CAP 0402 220NF 10% 16V X7R
C715 065G040222415K F CAP 0402 220NF 10% 16V X5R
C410 065G040222415K F CAP 0402 220NF 10% 16V X5R
C119 065G040222415K F CAP 0402 220NF 10% 16V X5R
C109 065G040222415K F CAP 0402 220NF 10% 16V X5R
C111 065G040247312K 3 CHIP CAP 47NF16V X7R 10%
C108 065G040247312K 3 CHIP CAP 47NF16V X7R 10%
C107 065G040247312K 3 CHIP CAP 47NF16V X7R 10%
C105 065G040247312K 3 CHIP CAP 47NF16V X7R 10%
C103 065G040247312K 3 CHIP CAP 47NF16V X7R 10%
C102 065G040247312K 3 CHIP CAP 47NF16V X7R 10%
C108 065G040247312K A CAP 0402 47NF 10% 16V X7R
C107 065G040247312K A CAP 0402 47NF 10% 16V X7R
C105 065G040247312K A CAP 0402 47NF 10% 16V X7R
C111 065G040247312K A CAP 0402 47NF 10% 16V X7R
C103 065G040247312K A CAP 0402 47NF 10% 16V X7R
C102 065G040247312K A CAP 0402 47NF 10% 16V X7R
C107 065G040247312K F CAP 0402 47NF 10% 16V X7R
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
47
C108 065G040247312K F CAP 0402 47NF 10% 16V X7R
C111 065G040247312K F CAP 0402 47NF 10% 16V X7R
C102 065G040247312K F CAP 0402 47NF 10% 16V X7R
C103 065G040247312K F CAP 0402 47NF 10% 16V X7R
C105 065G040247312K F CAP 0402 47NF 10% 16V X7R
C101 065G040250931C 3 CAP CHIP 0402 5PF 50V NP0 +/-0.25pF
C106 065G040250931C 3 CAP CHIP 0402 5PF 50V NP0 +/-0.25pF
C110 065G040250931C 3 CAP CHIP 0402 5PF 50V NP0 +/-0.25pF
C110 065G040250931C A CAP 0402 5PF 0.25pF 50V NP0
C106 065G040250931C A CAP 0402 5PF 0.25pF 50V NP0
C101 065G040250931C A CAP 0402 5PF 0.25pF 50V NP0
C110 065G040250931C Y CAP 0402 5PF 0.25pF 50V NP0
C106 065G040250931C Y CAP 0402 5PF 0.25pF 50V NP0
C101 065G040250931C Y CAP 0402 5PF 0.25pF 50V NP0
C412 065G040256031J 3 CAP CHIP 0402 56pF 50V NP0 +/-5%
C413 065G040256031J 3 CAP CHIP 0402 56pF 50V NP0 +/-5%
C412 065G040256031J Y CAP CHIP 0402 56pF 50V NP0 +/-5%
C413 065G040256031J Y CAP CHIP 0402 56pF 50V NP0 +/-5%
C406 065G0603475A5K T CAP CHIP 0603 4.7UF K 10V X5R
C401 065G0805106A5K 3 CHIP 10uF 10V X5R 10%
C404 065G0805106A5K 3 CHIP 10uF 10V X5R 10%
C409 065G0805106A5K 3 CHIP 10uF 10V X5R 10%
C401 065G0805106A5K M CAP 0805 10UF 10% 10V X5R
C404 065G0805106A5K M CAP 0805 10UF 10% 10V X5R
C409 065G0805106A5K M CAP 0805 10UF 10% 10V X5R
C409 065G0805106A5K T CHIP 10uF 10V X5R 0805
C404 065G0805106A5K T CHIP 10uF 10V X5R 0805
C401 065G0805106A5K T CHIP 10uF 10V X5R 0805
FB406 071G 56K121 M CHIP BEAD 120OHM 6A MGLB2012-120T-LF
FB402 071G 56K121 M CHIP BEAD 120OHM 6A MGLB2012-120T-LF
FB401 071G 56K121 M CHIP BEAD 120OHM 6A MGLB2012-120T-LF
FB406 071G 56K121 TA CHIP BEAD 120R/6000mA HCB2012KF-121T60
FB402 071G 56K121 TA CHIP BEAD 120R/6000mA HCB2012KF-121T60
FB401 071G 56K121 TA CHIP BEAD 120R/6000mA HCB2012KF-121T60
FB190 071G 59G301 M CHIP BEAD 0603 300R 25% 200mA
FB102 071G 59G301 M CHIP BEAD 0603 300R 25% 200mA
FB101 071G 59G301 M CHIP BEAD 0603 300R 25% 200mA
FB190 071G 59G301 TA CHIP BEAD 300OHM 200mA FCM1608KF-301T02
FB102 071G 59G301 TA CHIP BEAD 300OHM 200mA FCM1608KF-301T02
FB101 071G 59G301 TA CHIP BEAD 300OHM 200mA FCM1608KF-301T02
D103 093G 64 42 P BAV70 SOT23 BY PAN JIT
D101 093G 64 42 P BAV70 SOT23 BY PAN JIT
ZD104 093G 39GA01 T RLZ5.6B
ZD103 093G 39GA01 T RLZ5.6B
ZD102 093G 39GA01 T RLZ5.6B
ZD101 093G 39GA01 T RLZ5.6B
ZD102 093G 39S 24 T RLZ 5.6B LLDS
ZD101 093G 39S 24 T RLZ 5.6B LLDS
ZD104 093G 39S 24 T RLZ 5.6B LLDS
ZD103 093G 39S 24 T RLZ 5.6B LLDS
E715 715G5270M01000004C MAIN PCB FR4 DS 80X72+1.6(mm)
E715 715G5270M01000004L MAIN PCB FR4 DS 80*72*1.6mm
H40G 45762429A LABEL
J44GK9021010LY EPS
J44GK9022010LY EPS
J52G1801 5 1A TAPE_INSULATING
KEPCBQR1J KEY BOARD G5357-K0B-000-0010-2-111207
LED001 381G00122YG0GP LED yellow/green GP32032M/P310-ZY-30
CN001 395G820H06DM04 HARNESS 6P-6P 320mm
CN001 395G820H06XM04 HARNESS 6P-6P 320mm
SMTKEPCBQR1J KEY BOARD FOR SMT
R001 061G0603101 JI RST 0603 100R 5% 1/10W TA-I
R003 061G0603101 JI RST 0603 100R 5% 1/10W TA-I
R003 061G0603101 JT RST CHIP 100R 1/10W 5% TZAI YUAN
R001 061G0603101 JT RST CHIP 100R 1/10W 5% TZAI YUAN
R002 061G0603102 JI TEST ONLY RST 0603 1K 5% 1/10W TA-I
R002 061G0603102 JT RST CHIP 1K 1/10W 5% TZAI YUAN
R005 061G0603202 JI RST 0603 2K 5% 1/16W TA-I
R004 061G0603202 JI RST 0603 2K 5% 1/16W TA-I
R004 061G0603202 JT RST 0603 2K 5% 1/10W
R005 061G0603202 JT RST 0603 2K 5% 1/10W
ZD007 093G 64 59 SU ESD MLVS0603M04 0603
ZD006 093G 64 59 SU ESD MLVS0603M04 0603
ZD005 093G 64 59 SU ESD MLVS0603M04 0603
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
48
ZD004 093G 64 59 SU ESD MLVS0603M04 0603
ZD003 093G 64 59 SU ESD MLVS0603M04 0603
ZD002 093G 64 59 SU ESD MLVS0603M04 0603
ZD001 093G 64 59 SU ESD MLVS0603M04 0603
AIKEPCBQR1J KEY BOARD FOR AI
SW001 077G603S AI HJ TACT SWITCH AI 2PIN SEALED
SW002 077G603S AI HJ TACT SWITCH AI 2PIN SEALED
SW003 077G603S AI HJ TACT SWITCH AI 2PIN SEALED
SW004 077G603S AI HJ TACT SWITCH AI 2PIN SEALED
SW005 077G603S AI HJ TACT SWITCH AI 2PIN SEALED
E715 715G5357K01000001C KEY PCB FR1 SS 115X10+1.6£¨mm£©
PLPCB5361CYM1J POWER G5361-P0B-000-X-1-111115
GND1 009G6005 1 GND TERMINAL
GND2 009G6005 1 GND TERMINAL
IC902 056G 139 3A PC123Y22FZOF SHARP
NR901 061G 58809MEN RST NTCR 8OHM +/20%/NMM01 4A XIANZHENG
C908 063G107K474 6S 0.47UF +-10%
C932 065G 1M1033E3 CAP CER 10NF 20% 1KV Y5U
C907 067G 40Z10115K EC 100UF 20% 450V 18*35
C907 067G 40Z10115L EC 100uF 450V M 18*35.5mm
C918 067G215S1024KV EC 1000UF 20% 25V 12.5*20
C918 067G215S1024LV LOW ESR EC 1000uF 25V M 12.5*20mm
L901 073G 174 65 S2 LINE FILTER 30mH MIN
L905 073G 253 91 H IND CHOKE 3.5uH+-10% DADONG
L906 073G 253 91 H IND CHOKE 3.5uH+-10% DADONG
L801 073G 253214 DN CHOKE COIL 47UH 10% LZ.CC013.G01 2.5A
T901 080GL22T 3 N3 X'FMR 490UH 7% 4UH YUVA-1656
CN901 087G 501 32 S AC SOCKET ST-01CP-BCE-R
BD901 093G 50460 51 BRIDGE D2SB80 2A 800V GBL
D801 093G 60988 SCHOTTKY SB5100-E 5A 100V DO-201AD
CN902 395G082510W549 HARNESS 10P(SCN)-9P(2008) 100
CN801 395G820H06D509 HARNESS 6P(SANW)-6P(CI1406SL) 320mm
CN801 395G820H06X509 HARNESS 6P(SANW)-6P(CI1406SL) 320mm
705GJB57062 Q901 ASS'Y
051G 200 1 OIL FOR DISAPPEAR
Q901 057G 667923 MOSFET SMK0765F 7A 650V TO-220FP
Q901 057G 667924 MOSFET SMK0965F
HS1 090G6064 1 HEAT SINK
0M1G 930 8120 SCREW 3x8
705GJB93071 D901/D905 ASS'Y
051G 200 1 OIL FOR DISAPPEAR
HS3 090G6273 1 HEAT SINK
D901 093G 60268 SCHOTTKY YG865C15RSC 20A 150V TO-220F
D905 093G 60507 SCHOTTKY SRF1060 C0 10A 60V ITO-220AB
0M1G 930 8120 SCREW 3x8
H40G 45762429A LABEL
PLB5361CYM1SMTJ POWER BOARD FOR SMT
IC901 056G 379190 AC/DC CONVERTER LD7750RGR SOP-7
U801 056G 700 11 LED DRIVER OZ9998BGN-A1-0-TR SOP-16
Q801 057G 763947 MOSFET APM8005KCTRG 6A 80V SOP-8
R928 061G06031001FF RST CHIPR 1 KOHM +-1% 1/10W FENGHUA
R928 061G06031001FT RST CHIP 1K 1/10W 1%
R918 061G06031002FF RST CHIPR 10 KOHM +-1% 1/10W FENGHUA
R916 061G06031002FF RST CHIPR 10 KOHM +-1% 1/10W FENGHUA
R918 061G06031002FT RST CHIP 10K 1/10W 1%
R916 061G06031002FT RST CHIP 10K 1/10W 1%
R920 061G06031501FF RST CHIPR 1.5K OHM +-1% 1/10W FENGHUA
R920 061G06031501FT RST CHIP 1K5 1/10W 1%
R925 061G06039101FF RST CHIPR 9.1KOHM +-1% 1/10W FENGHUA
R925 061G06039101FI TEST ONLY RST 0603 9.1K 1% 1/10W TA-I
R925 061G06039101FT RST CHIP 9K1 1/10W 1%
R808 061G0805000 JF RST CHIPR 0 OHM +-5% 1/8W FENGHUA
R808 061G0805000 JT RST 0805 0.05R MAX 1/8W
R804 061G0805100 JF RST CHIPR 10 OHM +-5% 1/8W FENGHUA
R807 061G0805100 JF RST CHIPR 10 OHM +-5% 1/8W FENGHUA
R804 061G0805100 JT RST CHIP 10R 1/8W 5% TZAI YUAN
R807 061G0805100 JT RST CHIP 10R 1/8W 5% TZAI YUAN
R934 061G08051003FF RST CHIPR 100KOHM +-1% 1/8W FENGHUA
R934 061G08051003FT RST CHIP 100K 1/8W 1%
R806 061G0805102 JF RST CHIPR 1K OHM +-5% 1/8W FENGHUA
R907 061G0805102 JF RST CHIPR 1K OHM +-5% 1/8W FENGHUA
R907 061G0805102 JT RST CHIPR 1K OHM +- 5% 1/8W TZAI YUAN
R818 061G0805103 JF RST CHIPR 10K OHM +-5% 1/8W FENGHUA
R801 061G0805103 JF RST CHIPR 10K OHM +-5% 1/8W FENGHUA
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
49
R818 061G0805103 JT RST 0805 10K 5% 1/8W
R801 061G0805103 JT RST 0805 10K 5% 1/8W
R805 061G0805104 JY RST CHIPR 100KOHM 1/8W YAGEO
R810 061G08051202FT RST CHIP 12K 1/8W 1%
R810 061G08051202FY RST CHIP 12K 1/8W 1%
R815 061G0805164 JF RST 0805 160K 5% 1/8W
R815 061G0805164 JT RST 0805 160K 5% 1/8W
R803 061G0805304 JF RST CHIPR 300KOHM +-5% 1/8W FENGHUA
R802 061G0805304 JF RST CHIPR 300KOHM +-5% 1/8W FENGHUA
R803 061G0805304 JT RST CHIP 300K 1/8W 5% TZAI YUAN
R802 061G0805304 JT RST CHIP 300K 1/8W 5% TZAI YUAN
R809 061G08053303FT RST CHIP 330K 1% 1/8W
R809 061G08053303FY RST CHIP 330K 1/8W 1%
R905 061G0805471 JF RST CHIPR 470 OHM +-5% 1/8W FENGHUA
R905 061G0805471 JT RST CHIPR 470OHM +-5% 1/8W TZAI YUAN
R816 061G08056201FF RST CHIPR 6.2KOHM +-1% 1/8W FENGHUA
R816 061G08056201FT RST CHIPR 6.2KOHM +-1% 1/8W TZAI YUAN
R811 061G1206000 JF RST CHIPR MAX0R05 1/4W FENGHUA
RJ901 061G1206000 JF RST CHIPR MAX0R05 1/4W FENGHUA
R811 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
RJ901 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
R917 061G1206100 JF RST CHIPR 10 OHM +-5% 1/4W FENGHUA
R917 061G1206100 JT RST CHIPR 10 OHM +-5% 1/4W TZAI YUAN
R817 061G12061001FF RST CHIPR 1KOHM +-1% 1/4W FENGHUA
R817 061G12061001FT RST CHIP R 1Kohm +-1% 1/4W
R909 061G1206101 JF RST CHIPR 100 OHM +-5% 1/4W FENGHUA
R930 061G1206101 JF RST CHIPR 100 OHM +-5% 1/4W FENGHUA
R903 061G1206101 JF RST CHIPR 100 OHM +-5% 1/4W FENGHUA
R929 061G1206101 JF RST CHIPR 100 OHM +-5% 1/4W FENGHUA
R912 061G1206101 JF RST CHIPR 100 OHM +-5% 1/4W FENGHUA
R910 061G1206101 JF RST CHIPR 100 OHM +-5% 1/4W FENGHUA
R912 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN
R910 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN
R909 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN
R930 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN
R929 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN
R903 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN
R935 061G1206103 JF RST CHIPR 10KOHM +-5% 1/4W FENGHUA
R908 061G1206103 JF RST CHIPR 10KOHM +-5% 1/4W FENGHUA
R935 061G1206103 JT RST CHIPR 10KOHM +-5% 1/4W TZAI YUAN
R908 061G1206103 JT RST CHIPR 10KOHM +-5% 1/4W TZAI YUAN
R913 061G1206109 JF RST CHIPR 1 OHM +-5% 1/4W FENGHUA
R913 061G1206109 JT RST CHIPR 1 OHM +-5% 1/4W TZAI YUAN
R812 061G1206308 JF RST CHIPR 0.3 OHM +-5% 1/4W FENGHUA
R813 061G1206308 JF RST CHIPR 0.3 OHM +-5% 1/4W FENGHUA
R812 061G1206308 JT RST 1206 0.3R 5% 1/4W
R813 061G1206308 JT RST 1206 0.3R 5% 1/4W
R936 061G12064709FF RST 1206 47R 1% 1/4W FENGHUA
R936 061G12064709FT RST 1206 47R 1% 1/4W TZAI YUAN
R919 061G1206471 JF RST CHIPR 470 OHM +-5% 1/4W FENGHUA
R919 061G1206471 JT RST CHIPR 470 OHM +-5% 1/4W TZAI YUAN
R902 061G1206684 JF RST CHIPR 680KOHM +-5% 1/4W FENGHUA
R901 061G1206684 JF RST CHIPR 680KOHM +-5% 1/4W FENGHUA
R900 061G1206684 JF RST CHIPR 680KOHM +-5% 1/4W FENGHUA
R901 061G1206684 JT RST CHIPR 680 KOHM +-5% 1/4W TZAI YUAN
R900 061G1206684 JT RST CHIPR 680 KOHM +-5% 1/4W TZAI YUAN
R902 061G1206684 JT RST CHIPR 680 KOHM +-5% 1/4W TZAI YUAN
C813 065G080510131J F CAP CHIP 0805 100PF J 50V NPO
C813 065G080510131J Y CAP CHIP 0805 100P 50V NP0 +/-5%
C803 065G080510232K F CAP 0805 1000PF 10% 50V X7R
C923 065G080510232K F CAP 0805 1000PF 10% 50V X7R
C815 065G080510232K F CAP 0805 1000PF 10% 50V X7R
C803 065G080510232K Y CAP CHIP 0805 1N 50V X7R +/-10%
C815 065G080510232K Y CAP CHIP 0805 1N 50V X7R +/-10%
C923 065G080510232K Y CAP CHIP 0805 1N 50V X7R +/-10%
C802 065G080510332K F CAP 0805 10NF K 50V X7R
C802 065G080510332K Y CAP CHIP 0805 10N 50V X7R +/-10%
C912 065G080510432K 3 CAP CHIP 0805 100N 50V X7R +/-10%
C814 065G080510432K 3 CAP CHIP 0805 100N 50V X7R +/-10%
C924 065G080510432K 3 CAP CHIP 0805 100N 50V X7R +/-10%
C924 065G080510432K A CAP CHIP 0805 0.1UF K 50V X7R
C814 065G080510432K A CAP CHIP 0805 0.1UF K 50V X7R
C912 065G080510432K A CAP CHIP 0805 0.1UF K 50V X7R
C924 065G080510432K T 0.1UF K 50V X7R TAIYO YUDEN
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
50
C814 065G080510432K T 0.1UF K 50V X7R TAIYO YUDEN
C940 065G080522332K Y CAP CHIP 0805 22N 50V X7R +/-10%
C805 065G080522512K 3 CAP CHIP 0805 2U2 16V X7R +/-10%
C805 065G080522512K M CAP 0805 2.2UF 10% 16V X7R
C914 065G080547131J F CAP CHIP 0805 470PF J 50V NPO
C914 065G080547131J Y CAP CHIP 0805 470P 50V NPO +/-5%
C915 065G080547232K Y CAP CHIP 0805 4N7 50V X7R +/-10%
C804 065G080547432K 3 CAP 0805 470NF 10% 50V X7R
C810 065G080547432K 3 CAP 0805 470NF 10% 50V X7R
C811 065G080547432K 3 CAP 0805 470NF 10% 50V X7R
C811 065G080547432K T CAP CHIP 0805 0.47UF K 50V X7R
C810 065G080547432K T CAP CHIP 0805 0.47UF K 50V X7R
C804 065G080547432K T CAP CHIP 0805 0.47UF K 50V X7R
PLB5361CYM1AIJ POWER BOARD FOR ai
CN901 006G 31500 EYELET
040G 45762420A LABEL 25x6mm
IC903 056G 158 10 T DC/DC AS431AZTR-E1 150MA 40V TO-92
IC903 056G 158 12 Shunt Regulator KIA431A-AT/P TO-92
Q904 057G 419 18 T SMALLTRAN 2SD1207-T-AE 2A 60V MP
Q904 057G 530503 T 2SD1207T
R915 061G 17210052T TZ RST CFR 10R 1/4W 5%
R915 061G 17210052T XZ RST CFR 10 OHM +-5% 1/4W XIANZHENG
R914 061G 21047152T TZ RST MFLM 470R 1/6W 1%
R923 061G 60220152T TZ RST CFR 200OHM +-5% 1/6W TZAI YUAN
R923 061G 60220152T XZ RST CFR 200 OHM +-5% 1/6W XIANZHENG
R906 061G152M10452T HX RST MOF 100K 5% 2WS
R906 061G152M10452T SY RST MOFR 100KOHM +-5% 2WS FUTABA
R924 061G152M33852T RST MOFR 0.33 OHM +-5% 2WS
R939 061G152M47152T SY RST MOF 470R 5% 2W FUTABA
R904 061G152M47152T SY RST MOF 470R 5% 2W FUTABA
C911 065G 2K152 2T6921 CAP CER 1500pF K 2KV Y5P
C903 065G305M1023WR CAP Y2 1NF 20% 250V Y5U
C902 065G305M1023WR CAP Y2 1NF 20% 250V Y5U
C938 065G306M3323WR CAP Y1 3.3NF 20% 250V Y5U
C807 065G500K4742HT CAP CER 470NF 10% 50V X7R
C917 065G517K102 2T6921 CAP CER 1000PF K 500V Y5P
C916 065G517K102 2T6921 CAP CER 1000PF K 500V Y5P
C920 067G 2046812KT CS CAP 680uF 10V 8*11 mm
C920 067G 2046812LT CAP CS 680UF 20% 10V 8*11.5
C809 067G 4153309KT EC 33UF 20% 100V 8*12 ED
C801 067G 5153314KT EC 330UF 20% 25V EJ
C922 067G 5153314KT EC 330UF 20% 25V EJ
C919 067G215D3314KT EC 330UF 20% 25V 10*12 ED
C913 067G215Y4707KT EC 47uF 20% 50V 6.3*11mm EG
C913 067G215Y4707LT LOW ESR EC 47uF 50V M 6.3*11mm
FB601 071G 55 9 T BEAD 3.5*0.8*6.0mm 110R HF
FB901 071G 55 29 FERRITE BEAD
FB802 071G 55 29 FERRITE BEAD
FB801 071G 55 29 FERRITE BEAD
F901 084G 56 4 B FUSE 4A 250V
F904 084G 56 5 B FUSE 5A 250V SS-5-5A-AP
F902 084G 56 5 B FUSE 5A 250V SS-5-5A-AP
F904 084G 56 5 C FUSE 5A 250V MST 5A 250V
F902 084G 56 5 C FUSE 5A 250V MST 5A 250V
ZD901 093G 3996052T DIODE GDZJ20B DO-35
D903 093G 5212T52T DIODE 1N4007-AO DO-41
D904 093G 5212T52T DIODE 1N4007-AO DO-41
D907 093G 6451652T 1N4148
J811 095G 90 23 JUMPER WIRE
J812 095G 90 23 JUMPER WIRE
J901 095G 90 23 JUMPER WIRE
J902 095G 90 23 JUMPER WIRE
J903 095G 90 23 JUMPER WIRE
J904 095G 90 23 JUMPER WIRE
J906 095G 90 23 JUMPER WIRE
J908 095G 90 23 JUMPER WIRE
J909 095G 90 23 JUMPER WIRE
J910 095G 90 23 JUMPER WIRE
J911 095G 90 23 JUMPER WIRE
J912 095G 90 23 JUMPER WIRE
J916 095G 90 23 JUMPER WIRE
J917 095G 90 23 JUMPER WIRE
J609 095G 90 23 JUMPER WIRE
J913 095G 90 23 JUMPER WIRE
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
51
J810 095G 90 23 JUMPER WIRE
J801 095G 90 23 JUMPER WIRE
J802 095G 90 23 JUMPER WIRE
J803 095G 90 23 JUMPER WIRE
J804 095G 90 23 JUMPER WIRE
J805 095G 90 23 JUMPER WIRE
J806 095G 90 23 JUMPER WIRE
J807 095G 90 23 JUMPER WIRE
J808 095G 90 23 JUMPER WIRE
J809 095G 90 23 JUMPER WIRE
715G5361P01000001C PWR PCB FR1 SS 184X145+1.6(mm)
Q51G 6 4509 GLUE_RTV
T901 S80GL22T3V3 Transformer Ass'Y
CN902 S95G082510S549 HARNESS 10P(SCN)-9P(PLUG) 120mm
Q12G6600 6 FOOT
Q33G0519 1101A KEY_FUNCTION
Q33G0520 1101A LENS_POWER
Q44G3231 15603 EVA
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
52
Loading...
