AOC 2212PH Schematic

22" LCD Color Monitor AOC 2212ph
Service
Service
Service
Horizontal Frequency
TABLE OF CONTENTS
30kHz – 83kHz
Description
Table Of Contents.......……..............................…........1
Revision List.…........................................……......2
Important Safety Notice.……..................……......3
1.Monitor Specification..............................………........4
2.LCD Monitor Description…………………………….......5
3.Operation Instruction…………...............……...........6
3.1.General Instructions...........................…...........6
3.2.Control Button…………….…..............……...............6
3.3.OSD Menu…………….…...........................…............8
4.Input/Output Specification............……………............11
4.1.Input Signal Connector............…………................11
4.2.Factory Preset Display Modes..........................12
4.3.Panel Specification.....………………..................13
5. Block Diagram…..…....................…………...............15
5.1.Software Flow Chart……..…………....….......15
ANY PERSON ATTEMPTING TO SERVICE THIS CHASSIS MUST FAMILIARIZE HIMSELF WITH THE CHASSIS
AND BE AWARE OF THE NECESSARY SAFETY PRECAUTIONS TO BE USED WHEN SERVICING ELECTRONIC
EQUIPMENT CONTAINING HIGH VOLTAGES.
SAFETY NOTICE
Page Description Page
5.2.Electrical Block Diagram……………..….......17
6.Schematic…………......................................19

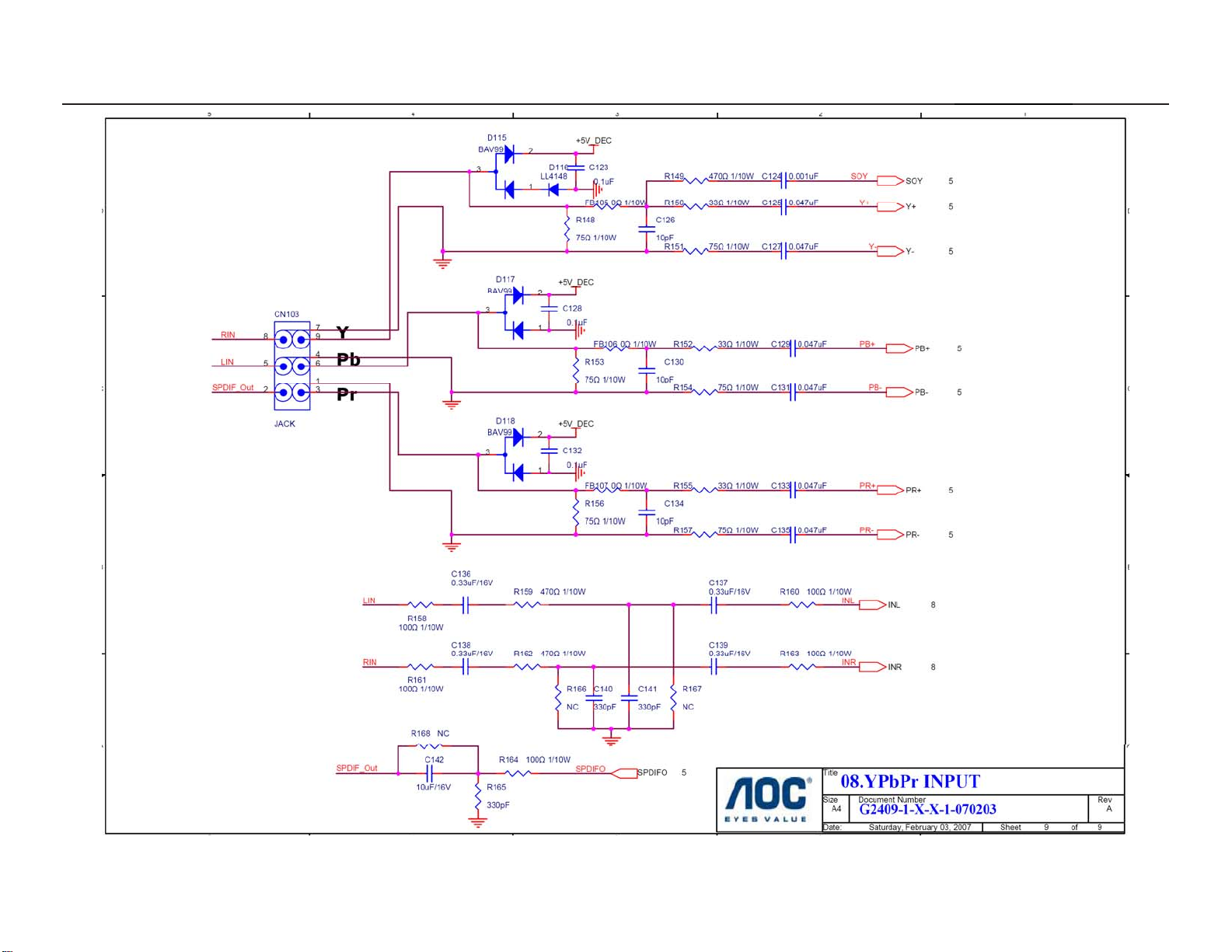

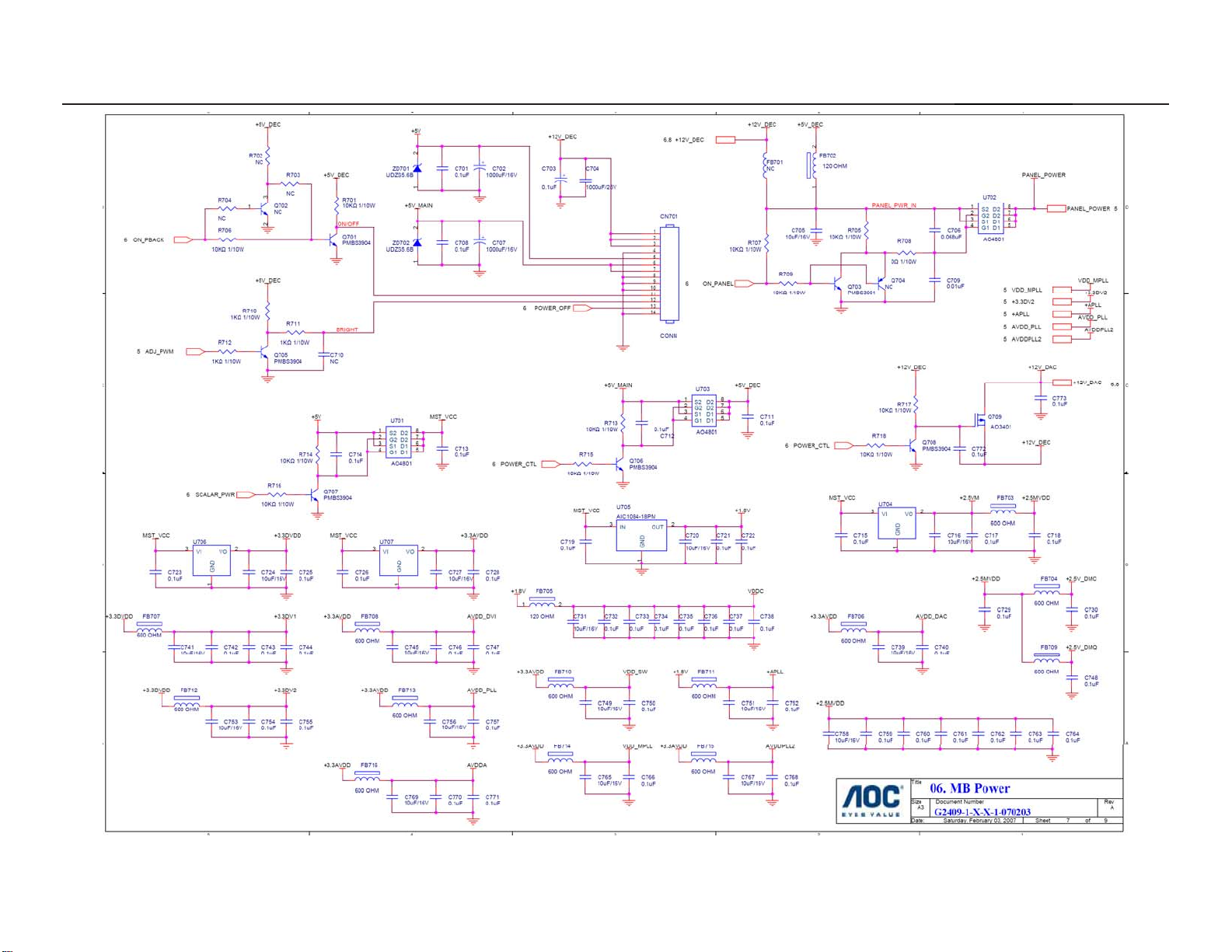

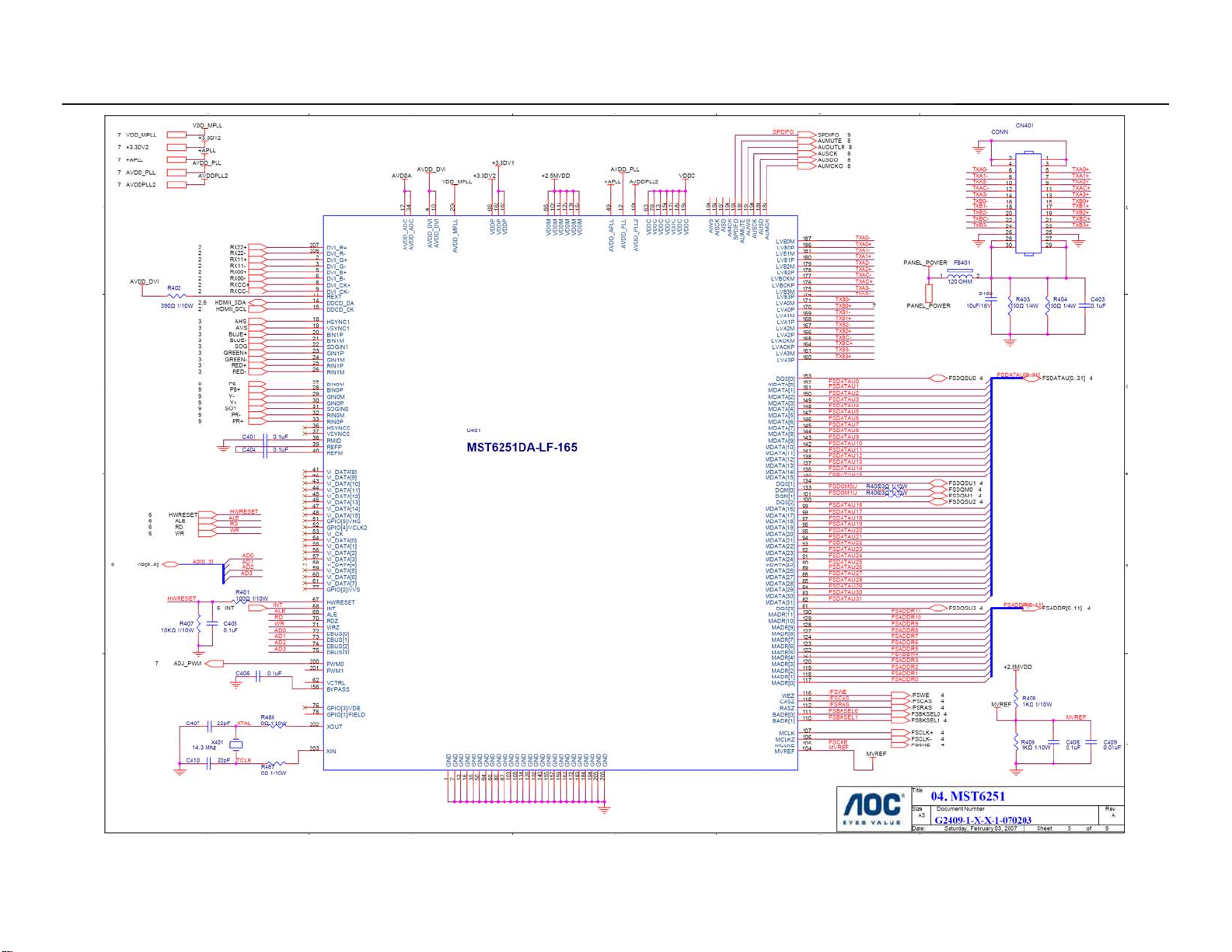

6.1 Main Board……..............................................19
6.2 Power Board....……....................................27
7.PCB Layout..………….......................................29

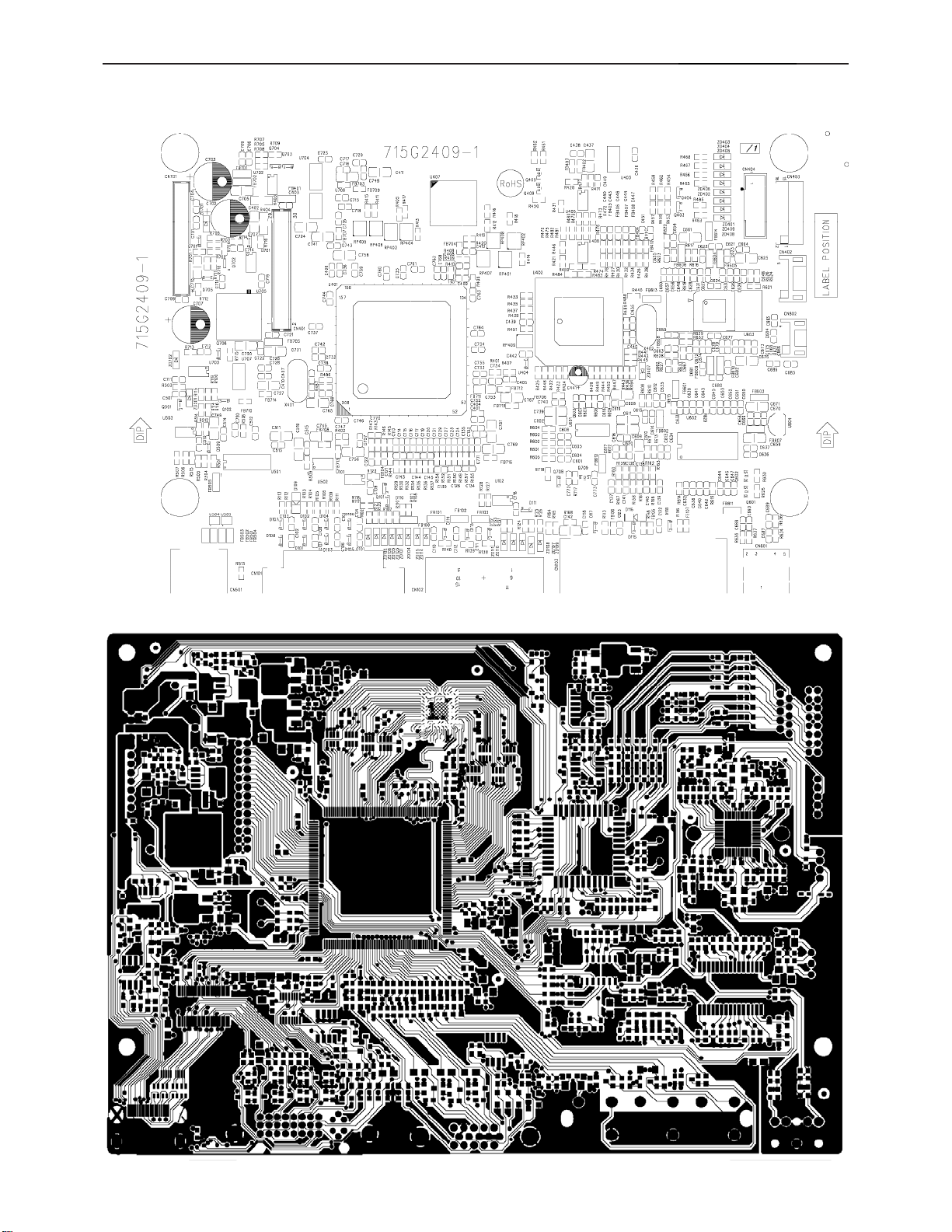

7.1.Main Board………........................................29

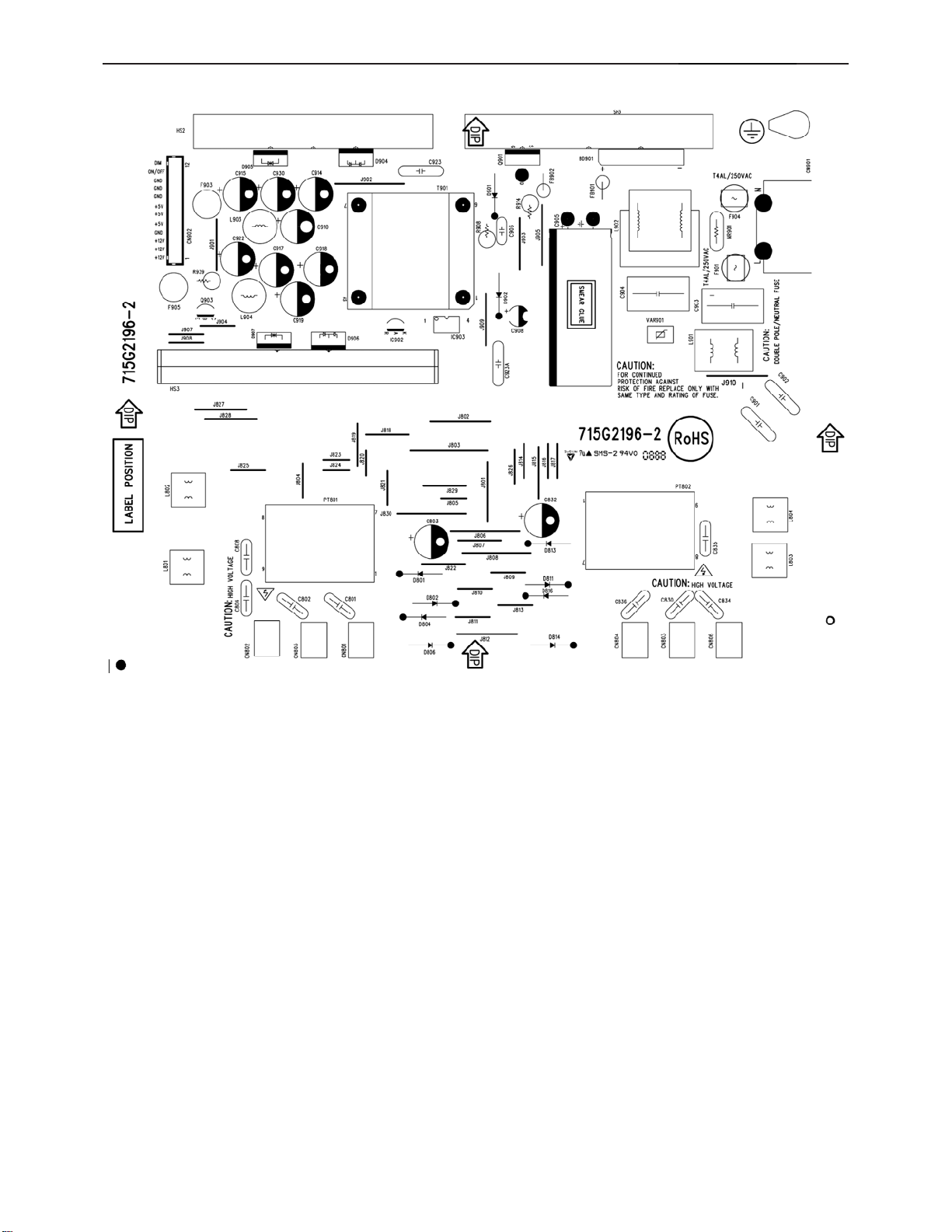

7.2 Power Board....……....................................30

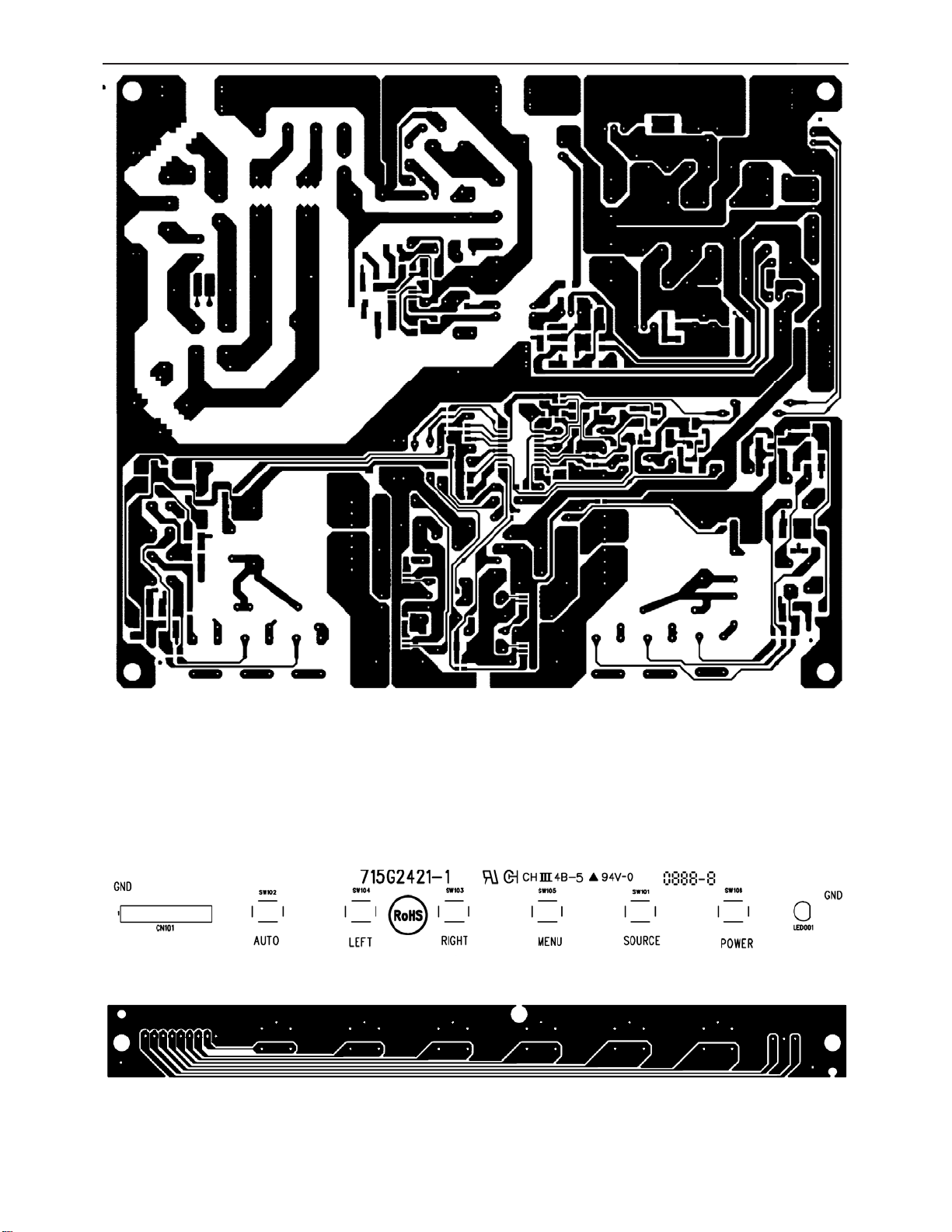

7.3.Key Board…………….....................................31
8.Maintainability……….......................................32
8.1.Equipments and Tools Requirement...............32
8.2.Trouble Shooting…………..............................33
9.White-Balance, Luminance adjustment.............39
10.Monitor Explode View………..…….…............41
11.BOM List…………………………………............43
12. Different Parts List……………………………...65
CAUTION: USE A SEPARATE ISOLATION TRANSFOMER FOR THIS UNIT WHEN SERVICING
1
22" LCD Color Monitor AOC 2212ph
Revision List
Version Release Date Revision History TPV Model Name
A00 Jul.-24-07 Initial release
A01 Sep.-20-07 ADD TPV MODEL IN ITEM 12 TC6MM3DLWJCKDN
TC6MM3DTWJWRDN
2
22" LCD Color Monitor AOC 2212ph
Important Safety Notice
Proper service and repair is important to the safe, reliable operation of all AOC Company Equipment. The service
procedures recommended by AOC and described in this service manual are effective methods of performing service
operations. Some of these service operations require the use of tools specially designed for the purpose. The special
tools should be used when and as recommended.
It is important to note that this manual contains various CAUTIONS and NOTICES which should be carefully read in
order to minimize the risk of personal injury to service personnel. The possibility exists that improper service methods
may damage the equipment. It is also important to understand that these CAUTIONS and NOTICES ARE NOT
EXHAUSTIVE. AOC could not possibly know, evaluate and advise the service trade of all conceivable ways in which
service might be done or of the possible hazardous consequences of each way. Consequently, AOC has not
undertaken any such broad evaluation. Accordingly, a servicer who uses a service procedure or tool which is not
recommended by AOC must first satisfy himself thoroughly that neither his safety nor the safe operation of the
equipment will be jeopardized by the service method selected.
Hereafter throughout this manual, AOC Company will be referred to as AOC.
WARNING
Use of substitute replacement parts, which do not have the same, specified safety characteristics may create shock,
fire, or other hazards.
Under no circumstances should the original design be modified or altered without written permission from AOC. AOC
assumes no liability, express or implied, arising out of any unauthorized modification of design.
Servicer assumes all liability.
FOR PRODUCTS CONTAINING LASER:
DANGER-Invisible laser radiation when open AVOID DIRECT EXPOSURE TO BEAM.
CAUTION-Use of controls or adjustments or performance of procedures other than those specified herein may result
in hazardous radiation exposure.
CAUTION -The use of optical instruments with this product will increase eye hazard.
TO ENSURE THE CONTINUED RELIABILITY OF THIS PRODUCT, USE ONLY ORIGINAL MANUFACTURER'S
REPLACEMENT PARTS, WHICH ARE LISTED WITH THEIR PART NUMBERS IN THE PARTS LIST SECTION OF
THIS SERVICE MANUAL.
Take care during handling the LCD module with backlight unit
-Must mount the module using mounting holes arranged in four corners.
-Do not press on the panel, edge of the frame strongly or electric shock as this will result in damage to the screen.
-Do not scratch or press on the panel with any sharp objects, such as pencil or pen as this may result in damage to the
panel.
-Protect the module from the ESD as it may damage the electronic circuit (C-MOS).
-Make certain that treatment person’s body is grounded through wristband.
-Do not leave the module in high temperature and in areas of high humidity for a long time.
-Avoid contact with water as it may a short circuit within the module.
-If the surface of panel becomes dirty, please wipe it off with a soft material. (Cleaning with a dirty or rough cloth may
damage the panel.)
3
22" LCD Color Monitor AOC 2212ph
1. Monitor Specifications
Driving system TFT Color LCD
LCD Panel
Input
Display Colors 16.7M Colors
Dot Clock 165MHz
Max. Resolution 1680 x 1050@60Hz
Plug & Play VESA DDC2BTM
Power Consumption
Input Connector
Input Video Signal
Maximum Screen Size
Power Source 100~240VAC, 47~63Hz
Environmental
Considerations
Weight (N. W.): 6kg
Dimensions 505.2(W)x428.32(H)x210.82(D)mm
Power Consumption (Maximum)
Size 55.8cm(22")
Pixel Pitch 0.282mm(H) × 0.282mm(V)
Video
Separate Sync. H/V TTL
H-Frequency 30kHz – 83kHz
V-Frequency 55-75Hz
ON Mode ≤49W(max)
OFF Mode ≤2W
R, G, B Analog Interface
Digital Interface
D-Sub 15pin DVI 24pin Analog:0.7Vp-p(standard),
75 OHM, Positive Digital signal Horizontal : 473mm
Vertical : 296mm
Operating Temp: 5° to 40°C Storage Temp.: -20° to 60°C Operating Humidity : 15% to 90%
49Watts
Regulatory Compliance
CE, FCC, TCO03
4
22" LCD Color Monitor AOC 2212ph
(
2. LCD Monitor Description
The LCD monitor will contain a main board, a power board and a key board which house the flat panel control logic,
brightness control logic and DDC.
The power board will provide AC to DC Inverter voltage to drive the backlight of panel and the main board chips each
voltage.
Power board
Include: adapter, inverter)
AC-IN
100V-240V
Monitor Bl ock Diagram
CCFL Drive.
Key Board
Flat Panel and
CCFL backlight
Main Board
HOST Computer
RS232 Connector
For white balance
adjustment in factory
mode
Video signal, DDC
5
22" LCD Color Monitor AOC 2212ph
3. Operating Instructions
3.1 General Instructions
Press the power button to turn the monitor on or off. The other control buttons are located at the front of the panel
of the monitor.
By changing these settings, the picture can be adjusted to your personal preferences.
The power cord should be connected.
-
Connect the video cable from the monitor to the video card.
-
Press the power button to turn on the monitor, the power indicator will light up.
-
3.2 Control Buttons
3.2.1 Key Control
EXTERNAL CONTROLS
1. Auto Adjust button / Exit
2. < / Volume- , > / Volume+
3. MENU /ENTER
4. Input Select
5. Power button
6. LED
FRONT PANEL CONTROL
Power Button:
Press this button to switch ON/OFF of monitor’s power.
MENU / ENTER :
Active OSD menu or function adjust confirm or Exit OSD menu when in Contrast /Brightness OSD status.
6
22" LCD Color Monitor AOC 2212ph
< / Volume- , > / Volume+ :
Activates the volume control when the OSD is OFF or navigate through adjustment icons when OSD is ON or adjust a function when function is activated.
.
Input Select:
Select the VGA / DVI/YPBPR or HDMI function.
Power Indicator:
Green — Power On mode.
Orange —Off mode.
Auto Adjust button / Exit:
1. When OSD menu is in active status, this button will act as EXIT-KEY (EXIT OSD menu).
2. When OSD menu is in off status, press this button to activate the Auto Adjustment function.
The Auto Adjustment function is used to optimized the HPos, VPos, Clock and Focus.
OSD Lock Function: To lock the OSD, press and hold the MENU button while the monitor is off and then press
power button to turn the monitor on. To un-lock the OSD - press and hold the MENU button while the monitor is off and
then press power button to turn the monitor on.
NOTES
Do not install the monitor in a location near heat sources such as radiators or air ducts, or in a place subject to
direct sunlight, or excessive dust or mechanical vibration or shock.
Save the original shipping carton and packing materials, as they will come in handy if you ever have to ship your
monitor.
For maximum protection, repackage your monitor as it was originally packed at the factory.
To keep the monitor looking new, periodically clean it with a soft cloth. Stubborn stains may be removed with a
cloth lightly dampened with a mild detergent solution. Never use strong solvents such as thinner, benzene, or
abrasive cleaners, since these will damage the cabinet. As a safety precaution, always unplug the monitor before
cleaning it.
7
22" LCD Color Monitor AOC 2212ph
3.3 OSD Settings
1. Press the MENU-button to activate the OSD window (Figure 5).
2. Press < or > to navigate through the functions. Once the desired function is highlighted, press the MENU-button to activate it. If the function selected has a sub-menu, press < or > again to navigate through the sub-menu functions. Once the desired function is highlighted, press MENU-button to activate it.
3. Press < or > to change the settings of the selected function.
4. To exit and save, select the exit function. If you want to adjust any other function, repeat steps 2-3.
ADJUSTING THE PICTURE
The descriptions for function control LEDS
Main
Menu
Item
Luminanc
e
Main
Menu
Icon
Sub
Menu
Item
Brightness
Contrast
Eco
Sub Menu
Description
Backlight Adjustment
Standard Standard Mode
Text Text Mode
Internet Internet Mode
Game Game Mode
Movie Movie Mode
Contrast from Digital-register.
Gamma
DCR
Sports Sports Mode
Gamma1 Adjust to Gamma1
Gamma2 Adjust to Gamma 2
Gamma3 Adjust to Gamma 3
Off Disable dynamic contrast ratio
On Enable dynamic contrast ratio
8
22" LCD Color Monitor AOC 2212ph
Main
Menu
Item
Audiu
Control
Setup
Main
Menu Icon
Sub Menu
Item
Volume Adjust volume.
Balance
Bass Adjust bass.
Treble Adjust treble.
Clock
Focus
H.Position
V.Position
Warm
Adjust picture Clock to reduce
Adjust Picture Phase to reduce
Adjust the vertical position of the
Adjust the horizontal position of the
Recall Warm Color Temperature from
Sub Menu
Adjust balance.
Vertical-Line noise.
Horizontal-Line noise
picture.
picture.
EEPROM.
Description
Color
Te mp .
Main
Menu
Item
Color
Boost
Main
Menu Icon
Normal
Cool
sRGB
User
Sub Menu
Item
Full
Enhance
Nature Skin on or off Disable or Enable Nature Skin Mode
Recall Normal Color Temperature from
EEPROM.
Recall Cool Color Temperature from
EEPROM.
Recall SRGB Color Temperature from
EEPROM.
User-B Blue Gain from Digital-register
User-G Green Gain Digital-register.
User-R Red Gain from Digital-register
User-Y Yellow Gain from Digital-register
User-C Cyan Gain from Digital-register
User-M Magenta Gain from Digital-register
Sub Menu Description
on or off Disable or Enable Full Enhance Mode
Green Field on or off Disable or Enable Green Field Mode
Sky-blue on or off Disable or Enable Sky-blue Mode
AutoDetect on or off Disable or Enable AutoDetect Mode
9
22" LCD Color Monitor AOC 2212ph
Demo on or off Disable or Enable Demo
Frame Size
Brightness
Contrast
Boost
Main
Menu
Item
OSD
Setup
Main
Menu
Icon
Hue
Saturation
Position
Bright
Frame
Sub Menu
Item
H.Position
V.Position
Timeout
Sub Menu Description
Adjust the vertical position of OSD
Adjust the horizontal position of OSD
Adjust the OSD Timeout
Adjust Frame Size
Adjust Frame Brightness
Adjust Frame Contrast
Adjust Frame Hue
Adjust Frame Saturation
Adjust Frame Position
Disable or Enable Bright Frame
Extra
Language
Input Select
Auto Config Auto adjust the picture to default
DDC/CI Turn ON/OFF DDC/CI Support
Reset yes or no Reset the menu to default
Information
HDMI Select HDMI Sigal Source as Input
Ypbpr Select Ypbpr Sigal Source as Input
Digital Select Digital Sigal Source as Input
Analog Select Analog Sigal Source as Input
Show the information of the main image and
Select the OSD language
sub-image source
10
22" LCD Color Monitor AOC 2212ph
4. Input/Output Specification
4.1 Input Signal Connector
Analog connectors
15
6
11 15
15 - Pin Color Display Signal Cable
PIN NO. DESCRIPTION PIN NO. DESCRIPTION
1. Red 9. +5V
2. Green 10. Detect Cable
3. Blue 11. Ground
4. Ground 12. DDC-Serial Data
5. Ground 13. H-Sync
10
6. R-Ground 14. V-Sync
7. G-Ground 15. DDC-Serial Clock
8. B-Ground
24 - Pin Color Display Signal Cable
PIN NO. DESCRIPTION PIN NO. DESCRIPTION
1. TMDS Data 2- 13. TMDS Data 3+
2. TMDS Data 2+ 14. +5V Power
3.
4. TMDS Data 4- 16. Hot Plug Detect
5. TMDS Data 4+ 17. TMDS Data 0-
6. DDC Clock 18. TMDS Data 0+
TMDS Data 2/4
15. Ground(for+5V)
Shield
7. DDC Data 19.
TMDS Data 0/5
Shield
8. N.C. 20. TMDS Data 5+
9. TMDS Data 1- 21. TMDS Data 5-
10. TMDS Data 1+ 22. TMDS Clock Shield
TMDS Data 1/3
11.
23. TMDS Clock +
Shield
11
22" LCD Color Monitor AOC 2212ph
12. TMDS Data 3- 24. TMDS Clock -
4.2 Factory Preset Display Modes
STANDARD
VGA
SVGA
XGA
SXGA
WXGA+ 1440x900 55.930kHz 60 Hz
WSXGA 1680x1050 65.290kHz 60Hz
480i 720x480 i 15.75 kHz 60 Hz
480P 720x480P 31.47 kHz 60 Hz
720P 1280x720P* 45.00 kHz 60 Hz
1080i 1920x1080i* 33.75 kHz 60 Hz
1080P 1920x1080P 67.5 0kHz 60 Hz
576P 720x576P 31.25 kHz 50 Hz
576I 720x576i 31.25 kHz 50 Hz
720P 1280x720 37.50 kHz 50 Hz
1080P 1920x1080P 56.25 kHz 50 Hz
RESOLUTION
PC MODES
640x480 31.469kHz 60 Hz
640x480 37.861kHz 72 Hz
640x480 37.500kHz 75 Hz
800x600 35.156kHz 56 Hz
800x600 37.879kHz 60 Hz
800x600 48.077kHz 72 Hz
800x600 46.875kHz 75 Hz
1024x768 48.363kHz 60 Hz
1024x768 56.476kHz 70 Hz
1024x768 57.700kHz 72 Hz
1024x768 60.023kHz 75 Hz
1280x1024 63.981kHz 60 Hz
1280x1024 74.40kHz 70 Hz
1280x1024 77.900kHz 72 Hz
1280x1024 79.976kHz 75 Hz
1280x960 60.000kHz 60 Hz
HDMI & YPbPr MODES
HORIZONTAL
FREQUENCY
VERTICAL
FREQUENCY
12
22" LCD Color Monitor AOC 2212ph
4.3 Panel Specification
4.3.1 General Features
The M220Z1-L01 model is a 22 inch wide TFT-LCD module with a 4-CCFL Backlight Unit and a 30-pin
2ch-LVDS interface. This module supports 1680 x 1050 WSXGA+ (16:10 wide screen) mode and displays
up to 16.7 millions colors. The inverter module for the Backlight Unit is not built in.
4.3.2 Features
- Super wide viewing angle
- High contrast ratio
- Fast response time
- High color saturation (EBU Like Specifications)
- WSXGA+ (1680 x 1050 pixels) resolution
- DE (Data Enable) only mode
- LVDS (Low Voltage Differential Signaling) interface
4.3.3 Display Characteristics
13
22" LCD Color Monitor AOC 2212ph
4.3.4 Optical Characteristics
4.3.5 Electrical Characteristics
(1) TFT-LCD
(2) Backlight
14
22" LCD Color Monitor AOC 2212ph
5. Block Diagram
5.1 Software Flow Chat
1
2
N
4
5
Y
6
7
Y
9
Y
N
N
3
15
N
13
15
11
17
N
Y
N
Y
16
10
Y
N
18
N
12
Y
14
19
Y
22" LCD Color Monitor AOC 2212ph
1) MCU initialize.
2) Is the EPROM blank?
3) Program the EPROM by default values.
4) Get the PWM value of brightness from EPROM.
5) Is the power key pressed?
6) Clear all global flags.
7) Are the AUTO and SELECT keys pressed?
8) Enter factory mode.
9) Save the power key status into EPROM.
Turn on the LED and set it to green color.
Scalar initializes.
10) In standby mode?
11) Update the lifetime of back light.
12) Check the analog port, are there any signals coming?
13) Does the scalar send out an interrupt request?
14) Wake up the scalar.
15) Are there any signals coming from analog port?
16) Display "No connection Check Signal Cable" message. And go into standby mode after the message
disappear.
17) Program the scalar to be able to show the coming mode.
18) Process the OSD display.
19) Read the keyboard. Is the power key pressed?
16
22" LCD Color Monitor AOC 2212ph
5.2 Electrical Block Diagram
5.2.1 Main Board
17
22" LCD Color Monitor AOC 2212ph
5.2.2 Inverter/Power Board
Lamp
Bridge
EMI filter
Start Circuit: R904,R932,R933
Output
Circuit
Feedback Circuit
Rectifier and Filter
PWM Control IC
Over Voltage
Transformer
Transformer
MOSFET
PWM Control IC
Rectifier diodes
Feedback
Circuit
12V
ON/OFF
Control
DIM
DIM
CN902
5V
ON/OFF
CN902
18
22" LCD Color Monitor AOC 2212ph
6. Schematic
6.1 Main Board
19
22" LCD Color Monitor AOC 2212ph
20
22" LCD Color Monitor AOC 2212ph
21
22" LCD Color Monitor AOC 2212ph
22
22" LCD Color Monitor AOC 2212ph
23
22" LCD Color Monitor AOC 2212ph
24
22" LCD Color Monitor AOC 2212ph
25
22" LCD Color Monitor AOC 2212ph
26
22" LCD Color Monitor AOC 2212ph
6.2 Power Board
27
22" LCD Color Monitor AOC 2212ph
28
22" LCD Color Monitor AOC 2212ph
7. PCB Layout
7.1 Main Board
29
22" LCD Color Monitor AOC 2212ph
7.2 Power Board
30
22" LCD Color Monitor AOC 2212ph
7.3 Key Board
31
22" LCD Color Monitor AOC 2212ph
8. Maintainability
8.1 Equipments And Tools Requirement
1. Voltmeter.
2. Oscilloscope.
3. Pattern Generator.
4. DDC Tool with and Compatible Computer.
5. Alignment Tool.
6. LCD Color Analyzer.
7. Service Manual.
8. User Manual.
32
22" LCD Color Monitor AOC 2212ph
8.2 Trouble Shooting
8.2.1 Main Board
(1). No Power
Press power key and look if
the picture is normal
Please reinsert and make sure
the AC of 100-240 is normal
Measure U705 PIN2=1.8V
U704 PIN2=2.5VU707/U706 PIN23.3V
X402 oscillate waveforms
are normal
X401 oscillate waveforms are normal
No power
NG
OK
OK
OK
Check U402
OK
OK
Change U401
NG
NG
NG
NG
NG
Reinsert or check the Adapter/Inverter section
Check CN701 or replace U705U704 U706 or,U707
Replace X402
Replace U402
Replace X401
33
22" LCD Color Monitor AOC 2212ph
p
p
(2). No Picture
Measure U705 PIN2=1.8V
U704 PIN2=2.5VU707/U706 PIN23.3V
No picture
The button if under
control
OK
OK
X401 oscillate
waveform is normal
OK
Check HS/VS from
CN102 is normal
OK
Replace U401
NG
NG
NG
X402 oscillate
waveform is normal
OK
Check reset circuit of
U402
OK
Check U402
NG
Change U705U704 U706 or,U707
U704 PIN2=2.5VU707/U706 PIN23.3V
Change X401
Check Correspondent
onent
com
NG
NG
Replace X402
Check Correspondent com
onent
34
22" LCD Color Monitor AOC 2212ph
p
p
(3). White screen
Check Correspondent
onent.
com
Check Q703 is broken or
CN401 solder?
White screen
Measure Q703 base
is low level?
OK
NG
OK
Replace Panel
NG
X402 oscillate waveform is normal
OK
Check reset circuit of
U402 is normal
OK
Replace U402
NG
NG
Replace X402
Check Correspondent
onent.
com
35
22" LCD Color Monitor AOC 2212ph
8.2.2 Power/Inverter Board
1.) No power
Check CN902 pin1,2, 3 = 12V
NG
Check AC line volt 110V or 220V
Check the voltage of C905 (+)
OK
OK
NG
NG
Check AC input
Check bridge rectified circuit and F901 circuit
Check start voltage for the pin8 of IC902
OK
NG
Check R904, R932, R933 and Change IC901
Check the auxiliary voltage is bigger than
10V and smaller than 20V
NG
OK
1) Check IC901
2) Check IC901 ,D902,R909
Check IC902 pin5 PWM wave
OK
NG
Check IC901
Check IC902,IC903, Q903, D907, D905, ZD901
36
22" LCD Color Monitor AOC 2212ph
2.) W / LED, No Backlight
Check IC801 PIN12, 11, 19, 20 have the output of square wave at short time
Check CN901 pin2 = 12V
OK
Check ON/OFF signal
OK
Check the output of IC801 pin18 is triangles wave
OK
NG
Check adapter or MB
NG
NG
Check Interface board
Change IC801
NG
OK
Check C828, R827,R813,C817 and IC801
Check Q801,Q805,Q811,Q812 (D) output wave
Check the input wave of T801,T802
OK
NG
Check Q801,Q805,Q811,Q812
NG
OK
Check C838,C806 and change T801,T802
Check connecter & lamp
37
22" LCD Color Monitor AOC 2212ph
8.2.3 Key Board
OSD is unstable or not working
Is Key Pad Board connecting normally?
Y
Is Button Switch normally?
Y
Is Key Pad Board normally?
Y
Check Main Board
N
N
N
Connect Key Pad Board
Replace Button Switch
Replace Key Pad Board
38
22" LCD Color Monitor AOC 2212ph
9. White- Balance, Luminance Adjustment
Approximately 30 minutes should be allowed for warm up before proceeding white balance adjustment.
Before started adjust white balance , please set the Chroma-7120 MEM Channel 3 to Warm (6500K) color,
MEM Channel 4 to Normal (7300K) color, MEM Channel 9 to Cool (9300K) color , and MEM Channel 10 to
sRGB color ( our Warm color parameter is x = 313 ±20, y = 329 ±20, Y=180cd/m
Normal color parameter is x = 301 ±20, y = 317 ±20, Y=180cd/m
297 ±20, Y=180cd/m
2
; sRGB color parameter is x = 313 ±20, y = 329 ±20, Y= 180cd/m2)
2
; Cool color parameter is x = 283 ±20, y =
How to setting MEM channel you can reference to chroma 7120 user guide or simple use “ SC” key and
“ NEXT” Key to modify xyY value and use “ID” key to modify the TEXT description Following is the procedure
to do white-balance adjust .
2. Setting the color temp. you want
A. MEM.CHANNEL 3 (Warm color):
Warm color temp. parameter is x = 313 ±20, y = 329 ±20, Y=180cd/ m
2
B. MEM.CHANNEL 4 (Normal color):
Normal color temp. parameter is x = 301 ±20, y = 317 ±20, Y=180cd/ m
C. MEM.CHANNEL 9 (Cool color):
Cool color temp. parameter is x = 283 ±20, y = 297 ±20, Y=180cd/m
D. MEM.CHANNEL 10 (sRGB color):
2
sRGB color temp. parameter is x = 313 ±20, y = 329 ±20, Y= 180cd/m2
3. Into Factory mode of 2212ph:
Press the MENU button, pull out the power cord, and then plug the power cord. Then the factory OSD will be at the
left top of the panel.
2
;
2
4. Bias adjustment:
Set the Contrast
to 50; Adjust the Brightness to 80.
5. Gain adjustment:
Move cursor to “-F-” and press MENU key
A. Adjust Warm (6500K) color-temperature
1. Switch the chroma-7120 to RGB-Mode (with press “MODE” button)
2. Switch the MEM.channel to Channel 3 (with up or down arrow on chroma 7120)
3. The LCD-indicator on chroma 7120 will show x = 313 ±20, y = 329 ±20, Y=180cd/m
2
4. Adjust the RED of color3 on factory window until chroma 7120 indicator reached the value R=100
5. Adjust the GREEN of color3 on factory window until chroma 7120 indicator reachedthe value G=100
6. Adjust the BLUE of color3 on factory window until chroma 7120 indicator reached the value B=100
7. Repeat above procedure (item 4,5,6) until chroma 7120 RGB value meet the tolerance =100±2
B. Adjust Normal (7300K) color-temperature
1. Switch the chroma-7120 to RGB-Mode (with press “MODE” button)
2. Switch the MEM.channel to Channel 4(with up or down arrow on chroma 7120)
3. The LCD-indicator on chroma 7120 will show x = 301 ±20, y = 317 ±20, Y=180cd/m
2
4. Adjust the RED of color3 on factory window until chroma 7120 indicator reached the value R=100
39
22" LCD Color Monitor AOC 2212ph
5. Adjust the GREEN of color3 on factory window until chroma 7120 indicator reachedthe value G=100
6. Adjust the BLUE of color3 on factory window until chroma 7120 indicator reached the value B=100
7. Repeat above procedure (item 4,5,6) until chroma 7120 RGB value meet the tolerance =100±2
C. Adjust Cool (9300K) color-temperature
1. Switch the Chroma-7120 to RGB-Mode (with press “MODE” button)
2. Switch the MEM. Channel to Channel 9 (with up or down arrow on chroma 7120)
3. The LCD-indicator on chroma 7120 will show x = 283 ±20, y = 297 ±20, Y=180cd/m
4. Adjust the RED of color1 on factory window until chroma 7120 indicator reached the value R=100
5. Adjust the GREEN of color1 on factory window until chroma 7120 indicator reached the value G=100
6. Adjust the BLUE of color1 on factory window until chroma 7120 indicator reached the value B=100
7. Repeat above procedure (item 4,5,6) until chroma 7120 RGB value meet the tolerance =100±2
D. Adjust sRGB color-temperature
1. Switch the chroma-7120 to RGB-Mode (with press “MODE” button)
2. Switch the MEM.channel to Channel 10 (with up or down arrow on chroma 7120)
3. The LCD-indicator on chroma 7120 will show x = 313 ±20, y = 329 ±20, Y= 180cd/m
4. Adjust the RED of color3 on factory window until chroma 7120 indicator reached the value R=100
5. Adjust the GREEN of color3 on factory window until chroma 7120 indicator reachedthe value G=100
6. Adjust the BLUE of color3 on factory window until chroma 7120 indicator reached the value B=100
7. Repeat above procedure (item 4,5,6) until chroma 7120 RGB value meet the tolerance =100±2
2
2
E. Turn the Power-button off to quit from factory mode.
40
22" LCD Color Monitor AOC 2212ph
10. Monitor Exploded View
41
22" LCD Color Monitor AOC 2212ph
Item Description Item Description
1 BEZEL(22") 21 KEY BOARD
2 PANEL 22 SCREW
3 MAIN FRAME 23 SCREW
4 IO-BRACKET 24 SCREW
5 SHIELD 25 SCREW 6 KEY PAD 26 SCREW 7 BACK COVER 27 SCREW 8 CABLE COVER 28 SCREW
9 HINGE 29 SCREW
10 BASE 30 SCREW
11 STAND 31 SCREW
12 FOOT 32 SCREW
13 BASE-BKT 33 SCREW
15 LENS 34 SCREW
16 VESA BRACKET 35 SCREW
18 MAIN BOARD 36 SCREW
19 POWER BOARD 37 SCREW
20 SPEAKER 38 SCREW
42
22" LCD Color Monitor AOC 2212ph
11. BOM List
TC6MMADBWQA5N
Location Part No. Description
011G6039 2 WIRE HOLDOR
044G600260811A PAPER BOARD
044G9003214 CORNER PAPER
044GH600 1 HANDLE 2
050G 600 4 HANDLE 1
052G 1185 MIDDLE TAPE
052G 1186 SMALL TAPE
052G 1207 A ALUMINIUM TAPE
078G 336 4 G SPEAKER 8OHM 3W L:435MM 100X34 MM
089G 725HAA DB D-SUB
089G1745LAADVI DVI CABLE
E089A 089G420A18N IS POWER CORD
095G8018 3D642 LVDS CABLE 30P-30P 180MM
0M1G 130 6125 SCREW
0M1G 330 3120 SCREW M3X3
0M1G 340 10225 CR3 SCREW
0M1G1030 6 47 CR3 SCREW
0M1G1140 6120 SCREW
0M1G1730 6120 SCREW
0M1G3840 10225 CR3 SCREW
0Q1G 330 4120 SCREW
0Q1G 330 8120 SCREW 3X8MM
705GQ734304 22"LCD BEZEL ASS'Y
0Q1G1030 8120 SCREW
A33G0076 1 1C POWER LENS
A33G0115ACT 1L KEY PAD
A34G0195ACUC2B 30 BEZEL(L22W06A-H7-S4)
705GQCK0P34011 22" LCD STAND COVER-BASE ASS'Y
0Q1G 130 6120 SCREW (T3X6)
A34G0046 GM 3B STAND
A34G0197 GM 1B 20 BASE 06S16
A37G0007 7A HINGE
AM1G1740 10120 SCREW(M4*8)
AQ1G1740 12120 SCREW
Q15G0020 1 BASE BRACKET
750GLMC0Z1111N PANEL LCD M220Z1-L01 CMO
A15G0028 1 VESA BKT
43
22" LCD Color Monitor AOC 2212ph
A15G0153 2 MAIN FRAME
A15G0156 2 22W_IO_BKT
A33G0030 GM 1L 32 CABLE COVER
A34G0196 GMB2B REAR COVER(L22W06A-H7-S4)
A85G0050 1 22W_MAIN_SHIELDING_MFM
CBPC7MMACDQ CONVERSION BOARD
CN701 033G3802 14 14P/2.0MM
CN602 033G3802 4H WAFER 4P RIGHT ANGLE
CN403 033G8027 10 H WAFER 2*5P 2.0MM
CN401 033G8027 30 WAFER 30P 2.0MM DIP DUAL ROW
040G 457624 1B LABEL-CPU
040G 45762412B CBPC LABEL
U604 056G 133 22 ST IC L78L09ACZ-AP TO-92 ST
C703 067G215C1024HV EC 105 CAP 1000UF M 25V
C702 067G215L102 3H LOW E.S.R.E.C
C707 067G215L102 3H LOW E.S.R.E.C
C441+ 067G215V100 7N KY50VB10-M-CC3 5*11.5MM
CN103 088G 78 1347S RCA + OPTO 2OJ-802B-002
CN601 088G 30214K PHONE JACK 5PIN
CN102 088G 35315F H D-SUB 15PIN
CN101 088G 35424F N DVI 24PIN CONN F
U603 090G6119 1 HEAT SINK
X402 093G 22 45 CRYSTAL 24MHZ HC-49US
X401 093G 2253B CRYSTAL 14.3181MHZ/20PF/49US RISHAN
U401 056G 562158 IC MST6251DA-LF-165 PQFP-208
U705 056G 563 34 IC AIC1084-18PMTR-R AIC
U703 056G 566 12 AO 4801L
U702 056G 566 12 AO 4801L
U701 056G 566 12 AO 4801L
U707 056G 585 4 IC AIC1117-33PYTR-R AIC
U706 056G 585 4 IC AIC1117-33PYTR-R AIC
U403 056G 585 4 IC AIC1117-33PYTR-R AIC
U704 056G 585 5A AP1117E25A
U407 056G 615907 IC HY5DU283222BFP-33 FBGA-144
U603 056G 616 6 TPA3003D2PFBRG4 TQFP-48
U502 056G 623 21 IC FSAV330QSC QSOP-16
U602 056G 628 5 IC NJW1141M PF SDMP30
U501 056G 634 10 IC FSHDMI04MTDX TSSOP-48 FAIRCHILD
U601 056G 647 18 IC WM8521HCGED/RV SOIC-14
U504 056G 662 10 IC RCLAMP0524P.TCT
44
22" LCD Color Monitor AOC 2212ph
U505 056G 662 10 IC RCLAMP0524P.TCT
U402 056G1125175 MTV416GMV
U405 056G1133 32 IC M24C04-WMN6TP SO8
U101 056G1133 34 M24C02-WMN6TP
U102 056G1133 34 M24C02-WMN6TP
U503 056G1133 34 M24C02-WMN6TP
U406 056G1133 87 1 IC CAT24C08W SOIC-8
Q708 057G 417 4 PMBS3904/PHILIPS-SMT(04)
Q703 057G 417 4 PMBS3904/PHILIPS-SMT(04)
Q707 057G 417 4 PMBS3904/PHILIPS-SMT(04)
Q706 057G 417 4 PMBS3904/PHILIPS-SMT(04)
Q705 057G 417 4 PMBS3904/PHILIPS-SMT(04)
Q701 057G 417 4 PMBS3904/PHILIPS-SMT(04)
Q501 057G 417 4 PMBS3904/PHILIPS-SMT(04)
Q102 057G 417 4 PMBS3904/PHILIPS-SMT(04)
Q101 057G 417 4 PMBS3904/PHILIPS-SMT(04)
Q403 057G 417 6 PMBS3906/PHILIPS-SMT(06)
Q404 057G 417 6 PMBS3906/PHILIPS-SMT(06)
Q406 057G 758 1 2N7002ESOT23 SILICONIX
Q405 057G 758 1 2N7002ESOT23 SILICONIX
Q709 057G 763 1 A03401 SOT23 BY AOS(A1)
RP401 061G 125101 8 RST CHIP AR 8P4R 100 OHM +-5% 1/16W
RP402 061G 125101 8 RST CHIP AR 8P4R 100 OHM +-5% 1/16W
RP403 061G 125101 8 RST CHIP AR 8P4R 100 OHM +-5% 1/16W
RP404 061G 125101 8 RST CHIP AR 8P4R 100 OHM +-5% 1/16W
RP405 061G 125101 8 RST CHIP AR 8P4R 100 OHM +-5% 1/16W
RP406 061G 125101 8 RST CHIP AR 8P4R 100 OHM +-5% 1/16W
RP407 061G 125101 8 RST CHIP AR 8P4R 100 OHM +-5% 1/16W
RP408 061G 125101 8 RST CHIP AR 8P4R 100 OHM +-5% 1/16W
RP409 061G 125103 8 RST CHIP AR 8P4R 10 KOHM +-5% 1/16W
R473 061G0603000 RST CHIPR 0 OHM +-5% 1/10W
R475 061G0603000 RST CHIPR 0 OHM +-5% 1/10W
R508 061G0603000 RST CHIPR 0 OHM +-5% 1/10W
R509 061G0603000 RST CHIPR 0 OHM +-5% 1/10W
R617 061G0603000 RST CHIPR 0 OHM +-5% 1/10W
R624 061G0603000 RST CHIPR 0 OHM +-5% 1/10W
R708 061G0603000 RST CHIPR 0 OHM +-5% 1/10W
R515 061G0603000 RST CHIPR 0 OHM +-5% 1/10W
R469 061G0603000 RST CHIPR 0 OHM +-5% 1/10W
R425 061G0603000 RST CHIPR 0 OHM +-5% 1/10W
45
22" LCD Color Monitor AOC 2212ph
FB107 061G0603000 RST CHIPR 0 OHM +-5% 1/10W
FB106 061G0603000 RST CHIPR 0 OHM +-5% 1/10W
FB105 061G0603000 RST CHIPR 0 OHM +-5% 1/10W
R489 061G0603000 RST CHIPR 0 OHM +-5% 1/10W
R488 061G0603000 RST CHIPR 0 OHM +-5% 1/10W
R487 061G0603000 RST CHIPR 0 OHM +-5% 1/10W
R486 061G0603000 RST CHIPR 0 OHM +-5% 1/10W
R103 061G0603100 RST CHIPR 10 OHM +-5% 1/10W
R104 061G0603100 RST CHIPR 10 OHM +-5% 1/10W
R105 061G0603100 RST CHIPR 10 OHM +-5% 1/10W
R106 061G0603100 RST CHIPR 10 OHM +-5% 1/10W
R109 061G0603100 RST CHIPR 10 OHM +-5% 1/10W
R111 061G0603100 RST CHIPR 10 OHM +-5% 1/10W
R112 061G0603100 RST CHIPR 10 OHM +-5% 1/10W
R113 061G0603100 RST CHIPR 10 OHM +-5% 1/10W
R144 061G0603101 RST CHIPR 100 OHM +-5% 1/10W
R133 061G0603101 RST CHIPR 100 OHM +-5% 1/10W
R164 061G0603101 RST CHIPR 100 OHM +-5% 1/10W
R613 061G0603101 RST CHIPR 100 OHM +-5% 1/10W
R612 061G0603101 RST CHIPR 100 OHM +-5% 1/10W
R610 061G0603101 RST CHIPR 100 OHM +-5% 1/10W
R609 061G0603101 RST CHIPR 100 OHM +-5% 1/10W
R507 061G0603101 RST CHIPR 100 OHM +-5% 1/10W
R158 061G0603101 RST CHIPR 100 OHM +-5% 1/10W
R160 061G0603101 RST CHIPR 100 OHM +-5% 1/10W
R161 061G0603101 RST CHIPR 100 OHM +-5% 1/10W
R163 061G0603101 RST CHIPR 100 OHM +-5% 1/10W
R401 061G0603101 RST CHIPR 100 OHM +-5% 1/10W
R441 061G0603101 RST CHIPR 100 OHM +-5% 1/10W
R442 061G0603101 RST CHIPR 100 OHM +-5% 1/10W
R447 061G0603101 RST CHIPR 100 OHM +-5% 1/10W
R449 061G0603101 RST CHIPR 100 OHM +-5% 1/10W
R453 061G0603101 RST CHIPR 100 OHM +-5% 1/10W
R454 061G0603101 RST CHIPR 100 OHM +-5% 1/10W
R479 061G0603101 RST CHIPR 100 OHM +-5% 1/10W
R480 061G0603101 RST CHIPR 100 OHM +-5% 1/10W
R481 061G0603101 RST CHIPR 100 OHM +-5% 1/10W
R482 061G0603101 RST CHIPR 100 OHM +-5% 1/10W
R506 061G0603101 RST CHIPR 100 OHM +-5% 1/10W
R131 061G0603101 RST CHIPR 100 OHM +-5% 1/10W
46
22" LCD Color Monitor AOC 2212ph
R122 061G0603101 RST CHIPR 100 OHM +-5% 1/10W
R121 061G0603101 RST CHIPR 100 OHM +-5% 1/10W
R102 061G0603102 RST CHIP 1K 1/10W 5%
R108 061G0603102 RST CHIP 1K 1/10W 5%
R126 061G0603102 RST CHIP 1K 1/10W 5%
R143 061G0603102 RST CHIP 1K 1/10W 5%
R145 061G0603102 RST CHIP 1K 1/10W 5%
R408 061G0603102 RST CHIP 1K 1/10W 5%
R409 061G0603102 RST CHIP 1K 1/10W 5%
R461 061G0603102 RST CHIP 1K 1/10W 5%
R462 061G0603102 RST CHIP 1K 1/10W 5%
R501 061G0603102 RST CHIP 1K 1/10W 5%
R710 061G0603102 RST CHIP 1K 1/10W 5%
R711 061G0603102 RST CHIP 1K 1/10W 5%
R712 061G0603102 RST CHIP 1K 1/10W 5%
R472 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W
R471 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W
R468 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W
R467 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W
R466 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W
R465 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W
R463 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W
R452 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W
R451 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W
R450 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W
R448 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W
R446 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W
R445 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W
R440 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W
R439 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W
R437 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W
R435 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W
R433 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W
R485 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W
R707 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W
R709 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W
R713 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W
R714 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W
R715 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W
R716 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W
47
22" LCD Color Monitor AOC 2212ph
R717 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W
R718 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W
R429 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W
R706 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W
R705 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W
R701 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W
R628 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W
R622 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W
R611 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W
R608 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W
R607 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W
R606 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W
R431 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W
R107 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W
R117 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W
R118 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W
R120 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W
R124 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W
R127 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W
R128 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W
R407 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W
R419 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W
R420 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W
R421 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W
R422 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W
R423 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W
R424 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W
R428 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W
R623 061G0603104 RST CHIPR 100 KOHM +-5% 1/10W
R627 061G0603104 RST CHIPR 100 KOHM +-5% 1/10W
R125 061G0603104 RST CHIPR 100 KOHM +-5% 1/10W
R110 061G0603104 RST CHIPR 100 KOHM +-5% 1/10W
R633 061G0603112 RST CHIPR 1.1 KOHM +-5% 1/10W
R632 061G0603120 2F RST CHIPR 12 KOHM +-1% 1/10W
R631 061G0603124 RST CHIPR 120 KOHM +-5% 1/10W
R410 061G0603151 RST CHIPR 150 OHM +-5% 1/10W
R634 061G0603183 RST CHIPR 18 KOHM +-5% 1/10W
R635 061G0603183 RST CHIPR 18 KOHM +-5% 1/10W
R602 061G0603220 RST CHIPR 22 OHM +-5% 1/10W
R603 061G0603220 RST CHIPR 22 OHM +-5% 1/10W
48
22" LCD Color Monitor AOC 2212ph
R605 061G0603220 RST CHIPR 22 OHM +-5% 1/10W
R146 061G0603222 RST CHIPR 2.2 KOHM +-5% 1/10W
R147 061G0603222 RST CHIPR 2.2 KOHM +-5% 1/10W
R614 061G0603303 RST CHIPR 30 KOHM +-5% 1/10W
R615 061G0603303 RST CHIPR 30 KOHM +-5% 1/10W
R129 061G0603330 RST CHIPR 33 OHM +-5% 1/10W
R134 061G0603330 RST CHIPR 33 OHM +-5% 1/10W
R136 061G0603330 RST CHIPR 33 OHM +-5% 1/10W
R150 061G0603330 RST CHIPR 33 OHM +-5% 1/10W
R152 061G0603330 RST CHIPR 33 OHM +-5% 1/10W
R155 061G0603330 RST CHIPR 33 OHM +-5% 1/10W
R405 061G0603330 RST CHIPR 33 OHM +-5% 1/10W
R406 061G0603330 RST CHIPR 33 OHM +-5% 1/10W
R415 061G0603330 RST CHIPR 33 OHM +-5% 1/10W
R416 061G0603330 RST CHIPR 33 OHM +-5% 1/10W
R417 061G0603330 RST CHIPR 33 OHM +-5% 1/10W
R418 061G0603330 RST CHIPR 33 OHM +-5% 1/10W
R601 061G0603330 RST CHIPR 33 OHM +-5% 1/10W
R604 061G0603330 RST CHIPR 33 OHM +-5% 1/10W
R402 061G0603390 0F RST CHIPR 390 OHM +-1% 1/10W
R132 061G0603471 RST CHIPR 470 OHM +-5% 1/10W
R149 061G0603471 RST CHIPR 470 OHM +-5% 1/10W
R159 061G0603471 RST CHIPR 470 OHM +-5% 1/10W
R162 061G0603471 RST CHIPR 470 OHM +-5% 1/10W
R426 061G0603471 RST CHIPR 470 OHM +-5% 1/10W
R427 061G0603471 RST CHIPR 470 OHM +-5% 1/10W
R430 061G0603471 RST CHIPR 470 OHM +-5% 1/10W
R432 061G0603471 RST CHIPR 470 OHM +-5% 1/10W
R434 061G0603471 RST CHIPR 470 OHM +-5% 1/10W
R438 061G0603471 RST CHIPR 470 OHM +-5% 1/10W
R114 061G0603472 RST CHIPR 4.7KOHM +-5% 1/10W
R115 061G0603472 RST CHIPR 4.7KOHM +-5% 1/10W
R116 061G0603472 RST CHIPR 4.7KOHM +-5% 1/10W
R123 061G0603472 RST CHIPR 4.7KOHM +-5% 1/10W
R443 061G0603472 RST CHIPR 4.7KOHM +-5% 1/10W
R444 061G0603472 RST CHIPR 4.7KOHM +-5% 1/10W
R457 061G0603472 RST CHIPR 4.7KOHM +-5% 1/10W
R458 061G0603472 RST CHIPR 4.7KOHM +-5% 1/10W
R459 061G0603472 RST CHIPR 4.7KOHM +-5% 1/10W
R460 061G0603472 RST CHIPR 4.7KOHM +-5% 1/10W
49
22" LCD Color Monitor AOC 2212ph
R483 061G0603472 RST CHIPR 4.7KOHM +-5% 1/10W
R484 061G0603472 RST CHIPR 4.7KOHM +-5% 1/10W
R503 061G0603472 RST CHIPR 4.7KOHM +-5% 1/10W
R504 061G0603472 RST CHIPR 4.7KOHM +-5% 1/10W
R505 061G0603472 RST CHIPR 4.7KOHM +-5% 1/10W
R411 061G0603560 RST CHIPR 56 OHM +-5% 1/10W
R412 061G0603560 RST CHIPR 56 OHM +-5% 1/10W
R413 061G0603560 RST CHIPR 56 OHM +-5% 1/10W
R414 061G0603560 RST CHIPR 56 OHM +-5% 1/10W
R130 061G0603750 RST CHIPR 75 OHM +-5% 1/10W
R135 061G0603750 RST CHIPR 75 OHM +-5% 1/10W
R137 061G0603750 RST CHIPR 75 OHM +-5% 1/10W
R630 061G0603750 RST CHIPR 75 OHM +-5% 1/10W
R625 061G0603750 RST CHIPR 75 OHM +-5% 1/10W
R157 061G0603750 RST CHIPR 75 OHM +-5% 1/10W
R156 061G0603750 RST CHIPR 75 OHM +-5% 1/10W
R154 061G0603750 RST CHIPR 75 OHM +-5% 1/10W
R153 061G0603750 RST CHIPR 75 OHM +-5% 1/10W
R151 061G0603750 RST CHIPR 75 OHM +-5% 1/10W
R148 061G0603750 RST CHIPR 75 OHM +-5% 1/10W
R140 061G0603750 RST CHIPR 75 OHM +-5% 1/10W
R139 061G0603750 RST CHIPR 75 OHM +-5% 1/10W
R138 061G0603750 RST CHIPR 75 OHM +-5% 1/10W
R629 061G0603822 RST CHIPR 8.2 KOHM +-5% 1/10W
FB611 061G0805000 0 OHM 1/10W
FB612 061G0805000 0 OHM 1/10W
FB613 061G0805000 0 OHM 1/10W
FB614 061G0805000 0 OHM 1/10W
R403 061G1206151 RST CHIPR 150 OHM +-5% 1/4W
R404 061G1206151 RST CHIPR 150 OHM +-5% 1/4W
C130 065G0603100 31 CHIP 10PF+-0.5PF 50V NPO
C126 065G0603100 31 CHIP 10PF+-0.5PF 50V NPO
C134 065G0603100 31 CHIP 10PF+-0.5PF 50V NPO
C687 065G0603101 31 CER1 0603 NP0 50V 100P PM5 R
C688 065G0603101 31 CER1 0603 NP0 50V 100P PM5 R
C617 065G0603101 32 100PF +-10% 50V X7R
C451 065G0603101 32 100PF +-10% 50V X7R
C448 065G0603101 32 100PF +-10% 50V X7R
C447 065G0603101 32 100PF +-10% 50V X7R
C446 065G0603101 32 100PF +-10% 50V X7R
50
22" LCD Color Monitor AOC 2212ph
C444 065G0603101 32 100PF +-10% 50V X7R
C443 065G0603101 32 100PF +-10% 50V X7R
C618 065G0603101 32 100PF +-10% 50V X7R
C686 065G0603102 32 1000PF +-10% 50V X7R
C685 065G0603102 32 1000PF +-10% 50V X7R
C684 065G0603102 32 1000PF +-10% 50V X7R
C683 065G0603102 32 1000PF +-10% 50V X7R
C680 065G0603102 32 1000PF +-10% 50V X7R
C621 065G0603102 32 1000PF +-10% 50V X7R
C616 065G0603102 32 1000PF +-10% 50V X7R
C124 065G0603102 32 1000PF +-10% 50V X7R
C115 065G0603102 32 1000PF +-10% 50V X7R
C663 065G0603103 32 0.01UF +-10% 50V X7R
C655 065G0603103 32 0.01UF +-10% 50V X7R
C709 065G0603103 32 0.01UF +-10% 50V X7R
C675 065G0603103 32 0.01UF +-10% 50V X7R
C672 065G0603103 32 0.01UF +-10% 50V X7R
C629 065G0603103 32 0.01UF +-10% 50V X7R
C628 065G0603103 32 0.01UF +-10% 50V X7R
C409 065G0603103 32 0.01UF +-10% 50V X7R
C669 065G0603104 32 CHIP 0.1UF 50V X7R
C670 065G0603104 32 CHIP 0.1UF 50V X7R
C673 065G0603104 32 CHIP 0.1UF 50V X7R
C674 065G0603104 32 CHIP 0.1UF 50V X7R
C701 065G0603104 32 CHIP 0.1UF 50V X7R
C704 065G0603104 32 CHIP 0.1UF 50V X7R
C708 065G0603104 32 CHIP 0.1UF 50V X7R
C711 065G0603104 32 CHIP 0.1UF 50V X7R
C712 065G0603104 32 CHIP 0.1UF 50V X7R
C713 065G0603104 32 CHIP 0.1UF 50V X7R
C714 065G0603104 32 CHIP 0.1UF 50V X7R
C715 065G0603104 32 CHIP 0.1UF 50V X7R
C717 065G0603104 32 CHIP 0.1UF 50V X7R
C718 065G0603104 32 CHIP 0.1UF 50V X7R
C719 065G0603104 32 CHIP 0.1UF 50V X7R
C721 065G0603104 32 CHIP 0.1UF 50V X7R
C722 065G0603104 32 CHIP 0.1UF 50V X7R
C723 065G0603104 32 CHIP 0.1UF 50V X7R
C513 065G0603104 32 CHIP 0.1UF 50V X7R
C514 065G0603104 32 CHIP 0.1UF 50V X7R
51
22" LCD Color Monitor AOC 2212ph
C515 065G0603104 32 CHIP 0.1UF 50V X7R
C601 065G0603104 32 CHIP 0.1UF 50V X7R
C603 065G0603104 32 CHIP 0.1UF 50V X7R
C615 065G0603104 32 CHIP 0.1UF 50V X7R
C626 065G0603104 32 CHIP 0.1UF 50V X7R
C631 065G0603104 32 CHIP 0.1UF 50V X7R
C632 065G0603104 32 CHIP 0.1UF 50V X7R
C633 065G0603104 32 CHIP 0.1UF 50V X7R
C634 065G0603104 32 CHIP 0.1UF 50V X7R
C635 065G0603104 32 CHIP 0.1UF 50V X7R
C636 065G0603104 32 CHIP 0.1UF 50V X7R
C637 065G0603104 32 CHIP 0.1UF 50V X7R
C642 065G0603104 32 CHIP 0.1UF 50V X7R
C643 065G0603104 32 CHIP 0.1UF 50V X7R
C658 065G0603104 32 CHIP 0.1UF 50V X7R
C664 065G0603104 32 CHIP 0.1UF 50V X7R
C748 065G0603104 32 CHIP 0.1UF 50V X7R
C750 065G0603104 32 CHIP 0.1UF 50V X7R
C752 065G0603104 32 CHIP 0.1UF 50V X7R
C754 065G0603104 32 CHIP 0.1UF 50V X7R
C755 065G0603104 32 CHIP 0.1UF 50V X7R
C757 065G0603104 32 CHIP 0.1UF 50V X7R
C759 065G0603104 32 CHIP 0.1UF 50V X7R
C760 065G0603104 32 CHIP 0.1UF 50V X7R
C761 065G0603104 32 CHIP 0.1UF 50V X7R
C762 065G0603104 32 CHIP 0.1UF 50V X7R
C763 065G0603104 32 CHIP 0.1UF 50V X7R
C764 065G0603104 32 CHIP 0.1UF 50V X7R
C766 065G0603104 32 CHIP 0.1UF 50V X7R
C768 065G0603104 32 CHIP 0.1UF 50V X7R
C770 065G0603104 32 CHIP 0.1UF 50V X7R
C771 065G0603104 32 CHIP 0.1UF 50V X7R
C772 065G0603104 32 CHIP 0.1UF 50V X7R
C773 065G0603104 32 CHIP 0.1UF 50V X7R
C725 065G0603104 32 CHIP 0.1UF 50V X7R
C726 065G0603104 32 CHIP 0.1UF 50V X7R
C728 065G0603104 32 CHIP 0.1UF 50V X7R
C729 065G0603104 32 CHIP 0.1UF 50V X7R
C730 065G0603104 32 CHIP 0.1UF 50V X7R
C732 065G0603104 32 CHIP 0.1UF 50V X7R
52
22" LCD Color Monitor AOC 2212ph
C733 065G0603104 32 CHIP 0.1UF 50V X7R
C734 065G0603104 32 CHIP 0.1UF 50V X7R
C735 065G0603104 32 CHIP 0.1UF 50V X7R
C736 065G0603104 32 CHIP 0.1UF 50V X7R
C737 065G0603104 32 CHIP 0.1UF 50V X7R
C738 065G0603104 32 CHIP 0.1UF 50V X7R
C740 065G0603104 32 CHIP 0.1UF 50V X7R
C742 065G0603104 32 CHIP 0.1UF 50V X7R
C743 065G0603104 32 CHIP 0.1UF 50V X7R
C744 065G0603104 32 CHIP 0.1UF 50V X7R
C746 065G0603104 32 CHIP 0.1UF 50V X7R
C747 065G0603104 32 CHIP 0.1UF 50V X7R
C123 065G0603104 32 CHIP 0.1UF 50V X7R
C128 065G0603104 32 CHIP 0.1UF 50V X7R
C132 065G0603104 32 CHIP 0.1UF 50V X7R
C401 065G0603104 32 CHIP 0.1UF 50V X7R
C403 065G0603104 32 CHIP 0.1UF 50V X7R
C404 065G0603104 32 CHIP 0.1UF 50V X7R
C405 065G0603104 32 CHIP 0.1UF 50V X7R
C406 065G0603104 32 CHIP 0.1UF 50V X7R
C408 065G0603104 32 CHIP 0.1UF 50V X7R
C412 065G0603104 32 CHIP 0.1UF 50V X7R
C413 065G0603104 32 CHIP 0.1UF 50V X7R
C414 065G0603104 32 CHIP 0.1UF 50V X7R
C118 065G0603104 32 CHIP 0.1UF 50V X7R
C101 065G0603104 32 CHIP 0.1UF 50V X7R
C102 065G0603104 32 CHIP 0.1UF 50V X7R
C103 065G0603104 32 CHIP 0.1UF 50V X7R
C104 065G0603104 32 CHIP 0.1UF 50V X7R
C105 065G0603104 32 CHIP 0.1UF 50V X7R
C106 065G0603104 32 CHIP 0.1UF 50V X7R
C107 065G0603104 32 CHIP 0.1UF 50V X7R
C108 065G0603104 32 CHIP 0.1UF 50V X7R
C109 065G0603104 32 CHIP 0.1UF 50V X7R
C110 065G0603104 32 CHIP 0.1UF 50V X7R
C111 065G0603104 32 CHIP 0.1UF 50V X7R
C112 065G0603104 32 CHIP 0.1UF 50V X7R
C429 065G0603104 32 CHIP 0.1UF 50V X7R
C430 065G0603104 32 CHIP 0.1UF 50V X7R
C431 065G0603104 32 CHIP 0.1UF 50V X7R
53
22" LCD Color Monitor AOC 2212ph
C432 065G0603104 32 CHIP 0.1UF 50V X7R
C433 065G0603104 32 CHIP 0.1UF 50V X7R
C436 065G0603104 32 CHIP 0.1UF 50V X7R
C438 065G0603104 32 CHIP 0.1UF 50V X7R
C439 065G0603104 32 CHIP 0.1UF 50V X7R
C450 065G0603104 32 CHIP 0.1UF 50V X7R
C501 065G0603104 32 CHIP 0.1UF 50V X7R
C510 065G0603104 32 CHIP 0.1UF 50V X7R
C512 065G0603104 32 CHIP 0.1UF 50V X7R
C428 065G0603104 32 CHIP 0.1UF 50V X7R
C415 065G0603104 32 CHIP 0.1UF 50V X7R
C416 065G0603104 32 CHIP 0.1UF 50V X7R
C417 065G0603104 32 CHIP 0.1UF 50V X7R
C418 065G0603104 32 CHIP 0.1UF 50V X7R
C419 065G0603104 32 CHIP 0.1UF 50V X7R
C420 065G0603104 32 CHIP 0.1UF 50V X7R
C421 065G0603104 32 CHIP 0.1UF 50V X7R
C422 065G0603104 32 CHIP 0.1UF 50V X7R
C423 065G0603104 32 CHIP 0.1UF 50V X7R
C424 065G0603104 32 CHIP 0.1UF 50V X7R
C426 065G0603104 32 CHIP 0.1UF 50V X7R
C427 065G0603104 32 CHIP 0.1UF 50V X7R
C644 065G0603105 12 CHIP 1UF 16VX7R 0603
C645 065G0603105 12 CHIP 1UF 16VX7R 0603
C646 065G0603105 12 CHIP 1UF 16VX7R 0603
C647 065G0603105 12 CHIP 1UF 16VX7R 0603
C648 065G0603105 12 CHIP 1UF 16VX7R 0603
C649 065G0603105 12 CHIP 1UF 16VX7R 0603
C650 065G0603105 12 CHIP 1UF 16VX7R 0603
C668 065G0603105 12 CHIP 1UF 16VX7R 0603
C665 065G0603105 12 CHIP 1UF 16VX7R 0603
C667 065G0603105 12 CHIP 1UF 16VX7R 0603
C660 065G0603105 12 CHIP 1UF 16VX7R 0603
C657 065G0603105 12 CHIP 1UF 16VX7R 0603
C656 065G0603105 12 CHIP 1UF 16VX7R 0603
C651 065G0603105 12 CHIP 1UF 16VX7R 0603
C652 065G0603105 12 CHIP 1UF 16VX7R 0603
C407 065G0603220 31 CER1 0603 NP0 50V 22P PM
C410 065G0603220 31 CER1 0603 NP0 50V 22P PM
C435 065G0603220 31 CER1 0603 NP0 50V 22P PM
54
22" LCD Color Monitor AOC 2212ph
C440 065G0603220 31 CER1 0603 NP0 50V 22P PM
C607 065G0603220 32 CHIP 22PF 50V X7R
C606 065G0603220 32 CHIP 22PF 50V X7R
C605 065G0603220 32 CHIP 22PF 50V X7R
C604 065G0603220 32 CHIP 22PF 50V X7R
C666 065G0603221 32 CHIP 220PF 50V X7R
C641 065G0603222 32 CHIP 2200PF 50V X7R
C640 065G0603222 32 CHIP 2200PF 50V X7R
C449 065G0603224 32 CHIP 0.22UF 50V X7R
C122 065G0603331 31 330PF +-5% 50V NPO
C121 065G0603331 31 330PF +-5% 50V NPO
C140 065G0603331 32 CHIP 330PF 50V X7R
C141 065G0603331 32 CHIP 330PF 50V X7R
C614 065G0603331 32 CHIP 330PF 50V X7R
R165 065G0603331 32 CHIP 330PF 50V X7R
C136 065G0603334 17 CHIP 0.33UF 16V Y5V
C137 065G0603334 17 CHIP 0.33UF 16V Y5V
C138 065G0603334 17 CHIP 0.33UF 16V Y5V
C139 065G0603334 17 CHIP 0.33UF 16V Y5V
C653 065G0603334 17 CHIP 0.33UF 16V Y5V
C113 065G0603473 32 CHIP 0.047UF 50V X7R
C114 065G0603473 32 CHIP 0.047UF 50V X7R
C116 065G0603473 32 CHIP 0.047UF 50V X7R
C117 065G0603473 32 CHIP 0.047UF 50V X7R
C119 065G0603473 32 CHIP 0.047UF 50V X7R
C120 065G0603473 32 CHIP 0.047UF 50V X7R
C125 065G0603473 32 CHIP 0.047UF 50V X7R
C127 065G0603473 32 CHIP 0.047UF 50V X7R
C129 065G0603473 32 CHIP 0.047UF 50V X7R
C131 065G0603473 32 CHIP 0.047UF 50V X7R
C133 065G0603473 32 CHIP 0.047UF 50V X7R
C135 065G0603473 32 CHIP 0.047UF 50V X7R
C690 065G0603474 27 CHIP 0.47UF 25V Y5V
C689 065G0603474 27 CHIP 0.47UF 25V Y5V
C706 065G0603683 32 CHIP 0.068UF 50L X7R
C402 065G1206106 17 CHIP 1UF Z 16V Y5V
C411 065G1206106 17 CHIP 1UF Z 16V Y5V
C425 065G1206106 17 CHIP 1UF Z 16V Y5V
C437 065G1206106 17 CHIP 1UF Z 16V Y5V
C511 065G1206106 17 CHIP 1UF Z 16V Y5V
55
22" LCD Color Monitor AOC 2212ph
C516 065G1206106 17 CHIP 1UF Z 16V Y5V
C602 065G1206106 17 CHIP 1UF Z 16V Y5V
C608 065G1206106 17 CHIP 1UF Z 16V Y5V
C609 065G1206106 17 CHIP 1UF Z 16V Y5V
C610 065G1206106 17 CHIP 1UF Z 16V Y5V
C611 065G1206106 17 CHIP 1UF Z 16V Y5V
C625 065G1206106 17 CHIP 1UF Z 16V Y5V
C659 065G1206106 17 CHIP 1UF Z 16V Y5V
C661 065G1206106 17 CHIP 1UF Z 16V Y5V
C671 065G1206106 17 CHIP 1UF Z 16V Y5V
C676 065G1206106 17 CHIP 1UF Z 16V Y5V
C705 065G1206106 17 CHIP 1UF Z 16V Y5V
C716 065G1206106 17 CHIP 1UF Z 16V Y5V
C720 065G1206106 17 CHIP 1UF Z 16V Y5V
C724 065G1206106 17 CHIP 1UF Z 16V Y5V
C727 065G1206106 17 CHIP 1UF Z 16V Y5V
C739 065G1206106 17 CHIP 1UF Z 16V Y5V
C741 065G1206106 17 CHIP 1UF Z 16V Y5V
C745 065G1206106 17 CHIP 1UF Z 16V Y5V
C749 065G1206106 17 CHIP 1UF Z 16V Y5V
C751 065G1206106 17 CHIP 1UF Z 16V Y5V
C753 065G1206106 17 CHIP 1UF Z 16V Y5V
C756 065G1206106 17 CHIP 1UF Z 16V Y5V
C758 065G1206106 17 CHIP 1UF Z 16V Y5V
C765 065G1206106 17 CHIP 1UF Z 16V Y5V
C767 065G1206106 17 CHIP 1UF Z 16V Y5V
C769 065G1206106 17 CHIP 1UF Z 16V Y5V
C142 065G1206106 17 CHIP 1UF Z 16V Y5V
C731 065G1206106 17 CHIP 1UF Z 16V Y5V
FB401 071G 56K121 CHIP BEAD
FB601 071G 56K121 CHIP BEAD
FB602 071G 56K121 CHIP BEAD
FB603 071G 56K121 CHIP BEAD
FB702 071G 56K121 CHIP BEAD
FB705 071G 56K121 CHIP BEAD
FB108 071G 56K121 CHIP BEAD
FB505 071G 56K121 CHIP BEAD
FB607 071G 56K121 M CHIP BEAD
FB103 071G 56U600 CHIP BEAD 60 OHM
FB102 071G 56U600 CHIP BEAD 60 OHM
56
22" LCD Color Monitor AOC 2212ph
FB101 071G 56U600 CHIP BEAD 60 OHM
FB610 071G 56Z601 CHIP BEAD 600 OHM 0805
FB609 071G 56Z601 CHIP BEAD 600 OHM 0805
FB608 071G 56Z601 CHIP BEAD 600 OHM 0805
FB604 071G 56Z601 CHIP BEAD 600 OHM 0805
FB605 071G 56Z601 CHIP BEAD 600 OHM 0805
FB606 071G 56Z601 CHIP BEAD 600 OHM 0805
FB402 071G 59B601 EA CHIP BEAD 600 OHM
FB404 071G 59B601 EA CHIP BEAD 600 OHM
FB405 071G 59B601 EA CHIP BEAD 600 OHM
FB406 071G 59B601 EA CHIP BEAD 600 OHM
FB407 071G 59B601 EA CHIP BEAD 600 OHM
FB716 071G 59B601 EA CHIP BEAD 600 OHM
FB715 071G 59B601 EA CHIP BEAD 600 OHM
FB714 071G 59B601 EA CHIP BEAD 600 OHM
FB713 071G 59B601 EA CHIP BEAD 600 OHM
FB712 071G 59B601 EA CHIP BEAD 600 OHM
FB711 071G 59B601 EA CHIP BEAD 600 OHM
FB710 071G 59B601 EA CHIP BEAD 600 OHM
FB709 071G 59B601 EA CHIP BEAD 600 OHM
FB708 071G 59B601 EA CHIP BEAD 600 OHM
FB707 071G 59B601 EA CHIP BEAD 600 OHM
FB706 071G 59B601 EA CHIP BEAD 600 OHM
FB704 071G 59B601 EA CHIP BEAD 600 OHM
FB703 071G 59B601 EA CHIP BEAD 600 OHM
FB410 071G 59B601 EA CHIP BEAD 600 OHM
FB408 071G 59B601 EA CHIP BEAD 600 OHM
FB104 071G 59G301 CHIP BEAD 300OHM
FB501 073G253S 6 T IND SMD CHOKE 90 OHM TDK
FB502 073G253S 6 T IND SMD CHOKE 90 OHM TDK
FB503 073G253S 6 T IND SMD CHOKE 90 OHM TDK
FB504 073G253S 6 T IND SMD CHOKE 90 OHM TDK
CN501 088G 340 19 HA HDMI HEADER 19P 500254-1931
D110 093G 64 42 PP BAV70 SOT-23
D111 093G 64 42 PP BAV70 SOT-23
D509 093G 64 42 PP BAV70 SOT-23
D101 093G 6433S DIODE BAV99 SEMTECH
D102 093G 6433S DIODE BAV99 SEMTECH
D103 093G 6433S DIODE BAV99 SEMTECH
D104 093G 6433S DIODE BAV99 SEMTECH
57
22" LCD Color Monitor AOC 2212ph
D105 093G 6433S DIODE BAV99 SEMTECH
D106 093G 6433S DIODE BAV99 SEMTECH
D107 093G 6433S DIODE BAV99 SEMTECH
D108 093G 6433S DIODE BAV99 SEMTECH
D112 093G 6433S DIODE BAV99 SEMTECH
D113 093G 6433S DIODE BAV99 SEMTECH
D114 093G 6433S DIODE BAV99 SEMTECH
D115 093G 6433S DIODE BAV99 SEMTECH
D117 093G 6433S DIODE BAV99 SEMTECH
D118 093G 6433S DIODE BAV99 SEMTECH
ZD103 093G 39P599 T MM3Z5V6B
ZD104 093G 39P599 T MM3Z5V6B
ZD105 093G 39P599 T MM3Z5V6B
ZD106 093G 39P599 T MM3Z5V6B
ZD107 093G 39P599 T MM3Z5V6B
ZD108 093G 39P599 T MM3Z5V6B
ZD109 093G 39P599 T MM3Z5V6B
ZD110 093G 39P599 T MM3Z5V6B
ZD111 093G 39P599 T MM3Z5V6B
ZD114 093G 39P599 T MM3Z5V6B
ZD115 093G 39P599 T MM3Z5V6B
ZD401 093G 39P599 T MM3Z5V6B
ZD402 093G 39P599 T MM3Z5V6B
ZD403 093G 39P599 T MM3Z5V6B
ZD404 093G 39P599 T MM3Z5V6B
ZD405 093G 39P599 T MM3Z5V6B
ZD406 093G 39P599 T MM3Z5V6B
ZD407 093G 39P599 T MM3Z5V6B
ZD408 093G 39P599 T MM3Z5V6B
ZD409 093G 39P599 T MM3Z5V6B
ZD501 093G 39P599 T MM3Z5V6B
ZD701 093G 39P599 T MM3Z5V6B
ZD702 093G 39P599 T MM3Z5V6B
ZD102 093G 39P599 T MM3Z5V6B
ZD101 093G 39P599 T MM3Z5V6B
D116 093G 64S511SEM IN4148W
D109 093G 64S511SEM IN4148W
715G2409 1 MAIN BOARD PCB
KEPC6AAD KEY BOARD
SW106 077G 600 1GCJ TACT SWITCH TSPB-2 -NP
58
22" LCD Color Monitor AOC 2212ph
SW103 077G 600 1GCJ TACT SWITCH TSPB-2 -NP
SW104 077G 600 1GCJ TACT SWITCH TSPB-2 -NP
SW105 077G 600 1GCJ TACT SWITCH TSPB-2 -NP
SW102 077G 600 1GCJ TACT SWITCH TSPB-2 -NP
SW101 077G 600 1GCJ TACT SWITCH TSPB-2 -NP
LED001 081G 12 1 GP LED GP32032M/R003-ZY-33
GND 095G 900633 WIRE HARNESS
095G801410D556 WIRE HARNESS
715G2421 1 KEY BOARD PCB
PWPCC42E1P POWER BOARD
CN802 033G8021 2E U WAFER
CN804 033G8021 2E U WAFER
CN805 033G8021 2E U WAFER
CN806 033G8021 2E U WAFER
040G 45762412B CBPC LABEL
051G 6 4503 RTV 
IC903 056G 139 3A IC PC123Y22FZ0F
VAR901 061G 46 9 VARISTOR 470V TVR10471KSW 10471
NR901 061G 5810T RST NTCR 8 OHM +-20% 4A 13MM THINKING
R939 061G152M25158F RST MOFR 250 OHM +-5% 2WS
C903 063G 10747410V 0.47UF 275VAC ARCO
C904 063G 10747410V 0.47UF 275VAC ARCO
C808 065G 3J1506ET 15PF 5% CC45SL 3KV TDK
C835 065G 3J1506ET 15PF 5% CC45SL 3KV TDK
C802 065G 3J8206ET 82PF 5% SL 3KV
C804 065G 3J8206ET 82PF 5% SL 3KV
C834 065G 3J8206ET 82PF 5% SL 3KV
C836 065G 3J8206ET 82PF 5% SL 3KV
C901 065G306M1022BM Y1.CAP.001UF 250VAC MURATA
C902 065G306M1022BM Y1.CAP.001UF 250VAC MURATA
C923 065G306M3322BM 3300PF +-20% 250VAC
C905 067G 31510115K EC 105 100UF M 450V KINGNICHI
C803 067G215L471 6N KY35VB470M-L 10*20MM
C832 067G215L471 6N KY35VB470M-L 10*20MM
C910 067G215L471 6N KY35VB470M-L 10*20MM
C915 067G215L471 6N KY35VB470M-L 10*20MM
C917 067G215L471 6N KY35VB470M-L 10*20MM
C919 067G215L471 6N KY35VB470M-L 10*20MM
C922 067G215L471 6N KY35VB470M-L 10*20MM
C930 067G215L471 6N KY35VB470M-L 10*20MM
59
22" LCD Color Monitor AOC 2212ph
L804 073G 174 35YSA FILTER
L802 073G 174 35YSA FILTER
L904 073G 253 91 LS CHOKE BY LI SHIN
L903 073G 253 91 LS CHOKE BY LI SHIN
L902 073L 174 40 HG GBQM4.778.391
L901 073L 174 50 HH LINE FITER
PT801 080GL20T 12 H XFMR FOR INVERTER DADON
PT802 080GL20T 12 H XFMR FOR INVERTER DADON
CN901 087G 501 32 S AC SOCKET
CN902 095G801414D693 WIRE HARNESS
705GQAK0 61 01 R914 ASS'Y
R914 061G152M22858F RST MOFR 0.22OHM +-5% 2WS
096G 29 6 H.S. TUBE
705GQCK0 22002 DB901 Q901 ASS'Y
Q901 057G 667 21 STP10NK70ZFP
BD901 093G 50460 38 BRIDGE KBJ408G 4A/800V KBJ
0M1G1730 8120 SCREW
0M1G1730 10120 SCREW
HS1 Q90G0019 1 HEAT SINK
705GQCK0 61002 R908 ASS'Y
R908 061G152M10458F 100K OHM 5% 2W
096G 29 6 H.S. TUBE
705GQCK0 93003 D907 ASS'Y
HS3 090G6257 1 HEAT SINK
D907 093G 60271 MBRF20150CT ITO-220AB
0M1G1730 8120 SCREW
705GQCK0 93007 D905 ASS'Y
HS2 090G6273 1 HEAT SINK
D905 093G 60278 DIODE SP1060 ITO-220 SECOS
0M1G1730 8120 SCREW
IC901 056G 379 71 IC TEA1530AT SO-8 PHILIPS
IC801 056G 608 7 OZT1060GN SOIC-20
Q803 057G 417 4 PMBS3904/PHILIPS-SMT(04)
Q810 057G 417 6 PMBS3906/PHILIPS-SMT(06)
Q801 057G 600 61 AM4502C-TI-PF S0-8
Q805 057G 600 61 AM4502C-TI-PF S0-8
Q811 057G 600 61 AM4502C-TI-PF S0-8
Q812 057G 600 61 AM4502C-TI-PF S0-8
Q808 057G 759 2 RK7002
Q813 057G 759 2 RK7002
60
22" LCD Color Monitor AOC 2212ph
Q802 057G 760 4 DTA144WKA BY ROHM SMT
Q804 057G 760 5 DTC144WKA BY ROHM SMT
R805 061G0603000 RST CHIPR 0 OHM +-5% 1/10W
R810 061G0603000 RST CHIPR 0 OHM +-5% 1/10W
R813 061G0603000 RST CHIPR 0 OHM +-5% 1/10W
R827 061G0603000 RST CHIPR 0 OHM +-5% 1/10W
R838 061G0603000 RST CHIPR 0 OHM +-5% 1/10W
R845 061G0603000 RST CHIPR 0 OHM +-5% 1/10W
JR804 061G0603000 RST CHIPR 0 OHM +-5% 1/10W
R806 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W
R804 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W
R803 061G0603103 RST CHIPR 10 KOHM +-5% 1/10W
R835 061G0603105 RST CHIPR 1 MOHM +-5% 1/10W
R818 061G0603124 RST CHIPR 120 KOHM +-5% 1/10W
R850 061G0603164 RST CHIPR 160KOHM +-5% 1/10W
R823 061G0603164 RST CHIPR 160KOHM +-5% 1/10W
R836 061G0603200 2F RST CHIPR 20 KOHM +-1% 1/10W
R847 061G0603205 RST CHIPR 2 MOHM +-5% 1/10W
R814 061G0603205 RST CHIPR 2 MOHM +-5% 1/10W
C816 061G0603205 RST CHIPR 2 MOHM +-5% 1/10W
R801 061G0603242 RST CHIPR 2.4 KOHM +-5% 1/10W
R839 061G0603393 RST CHIPR 39 KOHM +-5% 1/10W
R826 061G0603393 RST CHIPR 39 KOHM +-5% 1/10W
R834 061G0603510 2F RST CHIPR 51 KOHM +-1% 1/10W
R831 061G0603560 2F RST CHIPR 56 KOHM +-1% 1/10W
R811 061G0805000 0 OHM 1/10W
R855 061G0805000 0 OHM 1/10W
R911 061G0805102 RST CHIPR 1KOHM +-5% 1/8W
R917 061G0805102 RST CHIPR 1KOHM +-5% 1/8W
R938 061G0805103 10 KOHM 1/10W
R940 061G0805103 10 KOHM 1/10W
R915 061G0805204 RST CHIPR 200 KOHM +-5% 1/8W
R830 061G0805390 0F RST CHIPR 390 OHM +-1% 1/8W
R852 061G0805390 0F RST CHIPR 390 OHM +-1% 1/8W
R829 061G0805470 1F RST CHIPR 4.7 KOHM +-1% 1/8W
R851 061G0805470 1F RST CHIPR 4.7 KOHM +-1% 1/8W
R861 061G0805471 RST CHIPR 470 OHM +-5% 1/8W
R863 061G0805471 RST CHIPR 470 OHM +-5% 1/8W
R864 061G0805471 RST CHIPR 470 OHM +-5% 1/8W
R866 061G0805471 RST CHIPR 470 OHM +-5% 1/8W
61
22" LCD Color Monitor AOC 2212ph
R916 061G0805472 RST CHIPR 4.7 KOHM +-5% 1/8W
R821 061G0805560 2F RST CHIPR 56 KOHM +-1% 1/8W
R931 061G0805822 RST CHIPR 8.2 KOHM +-5% 1/8W
JR805 061G1206000 RST CHIPR 0 OHM +-5% 1/4W
JR803 061G1206000 RST CHIPR 0 OHM +-5% 1/4W
JR802 061G1206000 RST CHIPR 0 OHM +-5% 1/4W
JR801 061G1206000 RST CHIPR 0 OHM +-5% 1/4W
R928 061G1206000 RST CHIPR 0 OHM +-5% 1/4W
R844 061G1206000 RST CHIPR 0 OHM +-5% 1/4W
R854 061G1206000 RST CHIPR 0 OHM +-5% 1/4W
JR808 061G1206000 RST CHIPR 0 OHM +-5% 1/4W
JR807 061G1206000 RST CHIPR 0 OHM +-5% 1/4W
JR806 061G1206000 RST CHIPR 0 OHM +-5% 1/4W
F902 061G1206000 4 RST CHIPR 0 OHM +-5% 1/4W
R909 061G1206000 4 RST CHIPR 0 OHM +-5% 1/4W
R815 061G1206100 RST CHIP 10R 1/4W 5%
R910 061G1206100 RST CHIP 10R 1/4W 5%
R935 061G1206101 100 1206
R923 061G1206101 100 1206
R922 061G1206101 100 1206
R921 061G1206101 100 1206
R920 061G1206101 100 1206
R919 061G1206101 100 1206
R918 061G1206101 100 1206
R926 061G1206102 RST CHIPR 1 KOHM +-5% 1/4W
R937 061G1206102 RST CHIPR 1 KOHM +-5% 1/4W
R924 061G1206152 RST CHIPR 1.5 KOHM +-5% 1/4W
R809 061G1206204 RST CHIPR 200 KOHM +-5% 1/4W
R817 061G1206204 RST CHIPR 200 KOHM +-5% 1/4W
R843 061G1206204 RST CHIPR 200 KOHM +-5% 1/4W
R849 061G1206204 RST CHIPR 200 KOHM +-5% 1/4W
R912 061G1206221 RST CHIPR 220 OHM +-5% 1/4W
R930 061G1206243 1F RST CHIPR 2.43KOHM +-1% 1/4W
R929 061G1206330 2F RST CHIPR 33 KOHM +-1% 1/4W
R900 061G1206334 RST CHIPR 330KOHM +-5% 1/4W
R901 061G1206334 RST CHIPR 330KOHM +-5% 1/4W
R902 061G1206334 RST CHIPR 330KOHM +-5% 1/4W
R927 061G1206360 1F RST CHIPR 3.6 KOHM +-1% 1/4W
R802 061G1206471 470 1206
R904 061G1206472 RST CHIPR 4.7 KOHM +-5% 1/4W
62
22" LCD Color Monitor AOC 2212ph
R932 061G1206472 RST CHIPR 4.7 KOHM +-5% 1/4W
R933 061G1206472 RST CHIPR 4.7 KOHM +-5% 1/4W
R858 061G1206754 RST CHIPR 750 KOHM +-5% 1/4W
R857 061G1206754 RST CHIPR 750 KOHM +-5% 1/4W
R856 061G1206754 RST CHIPR 750 KOHM +-5% 1/4W
R853 061G1206754 RST CHIPR 750 KOHM +-5% 1/4W
R848 061G1206754 RST CHIPR 750 KOHM +-5% 1/4W
R842 061G1206754 RST CHIPR 750 KOHM +-5% 1/4W
R816 061G1206754 RST CHIPR 750 KOHM +-5% 1/4W
R808 061G1206754 RST CHIPR 750 KOHM +-5% 1/4W
C839 065G0603104 32 CHIP 0.1UF 50V X7R
C828 065G0603104 32 CHIP 0.1UF 50V X7R
C817 065G0603104 32 CHIP 0.1UF 50V X7R
C814 065G0603104 32 CHIP 0.1UF 50V X7R
C813 065G0603105 12 CHIP 1UF 16VX7R 0603
C815 065G0603105 12 CHIP 1UF 16VX7R 0603
C818 065G0603105 12 CHIP 1UF 16VX7R 0603
C825 065G0603105 12 CHIP 1UF 16VX7R 0603
C811 065G0603332 32 CHIP 0.0033UF 50V X7R 0603
C841 065G0603332 32 CHIP 0.0033UF 50V X7R 0603
C829 065G0603472 32 CHIP 4700PF 50V X7R
C819 065G0603474 12 MLCC 0603 0.47UF K 16V X7R
C823 065G0805101 31 CHIP 100PF 50V NPD 0805
C844 065G0805101 31 CHIP 100PF 50V NPD 0805
C931 065G0805102 32 CHIP 1000P 50VX7R 0805
C812 065G0805104 32 CHIP 0.1U 50V X7R
C843 065G0805104 32 CHIP 0.1U 50V X7R
C805 065G0805104 32 CHIP 0.1U 50V X7R
C837 065G0805104 32 CHIP 0.1U 50V X7R
C927 065G0805104 32 CHIP 0.1U 50V X7R
C911 065G0805105 22 CHIP 1UF 25V X7R 0805
C928 065G0805122 31 CHIP CAP 0805 1200PF J 50V NPO
C821 065G080522131G 220PF 50V NPO 2%
C822 065G0805225 12 CHIP 2.2UF 16V X7R 0805
C909 065G0805225 22 CHIP 2.2UF 25V X7R 0805
C845 065G0805471 31 CHIP 470PF 50V NPO
C827 065G0805471 31 CHIP 470PF 50V NPO
C824 065G0805562 32 CHIP 5600PF 50V X7R 0805
C920 065G1206104 32 CHIP 0.1UF 25V X7R 1206
C916 065G1206104 32 CHIP 0.1UF 25V X7R 1206
63
22" LCD Color Monitor AOC 2212ph
C929 065G1206222 72 MLCC 1206 2200PF K 500V X7R
C921 065G1206222 72 MLCC 1206 2200PF K 500V X7R
C913 065G1206222 72 MLCC 1206 2200PF K 500V X7R
C838 065G1206475 22 4.7U/25V X7R
C833 065G1206475 22 4.7U/25V X7R
C831 065G1206475 22 4.7U/25V X7R
C809 065G1206475 22 4.7U/25V X7R
C807 065G1206475 22 4.7U/25V X7R
C806 065G1206475 22 4.7U/25V X7R
C840 065T0603223 32 CHIP 0.022UF 50V X7R 0603
C810 065T0603223 32 CHIP 0.022UF 50V X7R 0603
C907 065T0805104 32 CHIP 0.1UF 50V X7R
C924 065T1206104 32 CHIP 0.1UF 50V X7R 1206
D909 093G 6432S IN4148W
D908 093G 6432S IN4148W
D903 093G 6432S IN4148W
D821 093G 6432S IN4148W
D807 093G 6432S IN4148W
D808 093G 6432S IN4148W
D817 093G 6432S IN4148W
D818 093G 6432S IN4148W
D803 093G 6433P BAV99
D810 093G 6433P BAV99
D812 093G 6433P BAV99
D820 093G 6433P BAV99
ZD801 093G 39S 24 T RLZ 5.6B LLDS
ZD802 093G 39S 24 T RLZ 5.6B LLDS
ZD803 093G 39S 24 T RLZ 5.6B LLDS
ZD902 093G 39S 25 T RLZ5.1B LLDS
ZD901 093G 39S 40 T RLZ 13B LLDS
ZD903 093G 39S 40 T RLZ 13B LLDS
CN901 006G 31500 EYELET
C905 006G 31502 1.5MM RIVET
Q901 006G 31502 1.5MM RIVET
T901 006G 31502 1.5MM RIVET
IC902 056G 158 7 AP431V TO-92BY ATC
Q903 057G 417 14 KN3904-AT/P TO-92
C906 065G 1K152 1T 1.5NF/1KV Z5F+-10%
C908 067G 2152207NT KY50VB22M-TP5 5*11
F901 084G 55 1 FUSE 4A 250V CONQUER
64
22" LCD Color Monitor AOC 2212ph
D901 093G1100 1152T DIODE PR1007R 1A/1000V DO-41
D902 093G1100 1152T DIODE PR1007R 1A/1000V DO-41
715G2196 2 POWER BOARD PCB
Q07G 7 T150 PALLET
Q07G 7 T173 COMPOUND PALLET
Q26G 800504 2 BAR CODE LABEL
Q40G 22N61518B RATING LABEL
Q40G000261546A I-O LABEL
Q40G0002615A09 POP LABEL 2212PH
Q44G6002121118 PAPER BOARD
Q44GC012 1 EPS(L)
Q44GC012 2 EPS(R)
Q44GC012615 2A AOC 22W LCD CARTON
Q45G 88606 R PE BAG FOR BASE
Q45G 88609 74 R EPE BAG FOR MONITOR
Q45G 88626 8 R PE BAG FOR MONITOR
Q52G6020 29 PROTECT FILM
040G 58162435A LABEL
041G780061553A TCO'03 CARD
045G 76 28 RN PE BAG FO MANUAL/BASE
089G 17356G553 AUDIO CABLE 1800MM
Q41G2201615 5A MANUAL
12. Different Parts List
Diversity of TC6MM3DLWJCKDN compared with E276MZNKD2NCNCP Location Part No. Description
089G412A18NIS3 POWER CORD WALL-OUT FOR AUSTRA 32E181805
Q07G 2 L 70 X WOODEN PALLET
Q07G 2 L 71 X WOODEN PALLET
Q40G 22N61519B Rating label
Q40G0002634 1A C-TICK LABEL
Q41G2201615 6A manual
Q41G7800615A76 Warranty card
65
Loading...
