12.ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ .............................................. .................. 34
1.1 Стандартные аксессуары
п 1
P2P5
P3P6
МЕНЮ
P4
ВЫХОД
1. ПРИНАДЛЕЖНОСТИ
R / T
А
B
MIC
123
ABCDEF
! <
456
GHIJKLПН
SUBPTTA / B
789
PQRSTUVWXYZ
ГЛАВНЫЙ
А
B
АBCD
ВЫХОД
ЗОНАЗОНА
МЕНЮ
ТрансиверМикрофон
Мобильный монтажный кронштейн
SJXN-0071
Руководство пользователя
1.2 Дополнительные аксессуары
Регулируемый источник питания
GJ-0485
Кабель питания постоянного тока
SM-0153
с держателем предохранителя
Комплект оборудования для кронштейна
Черные винты
(M4X8 мм)
4PS (QSS-01A)
Саморезы
(M5X8 мм)
4PS (QSS-01B)
Настольный микрофон
SM-0057
DYX-0006
S-шайба
(QSS-01D)
USB-кабель для программирования
QT-0019
Запасные предохранители
1
Внешний динамик
С-0018
BT наушники
QT-0002
Автомобильная антенна
Трехдиапазонная антенна TX-0048
Двухдиапазонная антенна TX-0010
Цифровое DMR и аналоговое двухстороннее радио UHF / VHF
2. ПЕРВОНАЧАЛЬНАЯ УСТАНОВКА
2.1 Мобильная установка
Чтобы установить трансивер, выберите безопасное и удобное место внутри вашего автомобиля, которое сводит к минимуму опасность для ваших пассажиров и
вас самих во время движения. Рассмотрите возможность установки устройства в подходящем месте, чтобы колени или ноги не ударялись о него во время
резкого торможения вашего автомобиля. Постарайтесь выбрать хорошо вентилируемое место, защищенное от прямых солнечных лучей.
1. Установите монтажный кронштейн в автомобиль с помощью прилагаемых саморезов (2 шт.) И плоских шайб (2
шт.).
Кузов автомобиля
Шайба (M5)
Саморез
(M5x20 мм)
Монтажный кронштейн
2. Установите трансивер, затем вставьте и затяните прилагаемые винты с шестигранной головкой SEMS.
♦ Дважды проверьте, что все винты затянуты, чтобы предотвратить ослабление кронштейна или трансивера из-за вибрации автомобиля.
2.2 Подключение кабеля питания постоянного тока
»
Расположите входной разъем питания как можно ближе к трансиверу.
3.2.1 Мобильная работа
Аккумулятор автомобиля должен иметь номинальное значение 12 В. Никогда не подключайте трансивер к батарее 24 В. Обязательно
используйте автомобильный аккумулятор на 12 В с достаточной емкостью по току. Если ток на трансивер недостаточен, дисплей может
потемнеть во время передачи или выходная мощность передачи может сильно упасть.
Цифровое DMR и аналоговое двухстороннее радио UHF / VHF
2
2. ПЕРВОНАЧАЛЬНАЯ УСТАНОВКА
1. Проложите кабель питания постоянного тока, поставляемый с трансивером, непосредственно к клеммам аккумуляторной батареи автомобиля, используя
кратчайший путь от трансивера.
♦ Мы не рекомендуем использовать гнездо прикуривателя, так как некоторые гнезда прикуривателя вызывают недопустимое
падение напряжения.
♦ Кабель по всей длине должен быть изолирован от тепла, влаги и вторичной (высоковольтной) системы зажигания
двигателя / кабелей.
2. После установки кабеля, чтобы избежать риска попадания влаги, используйте термостойкий кран, чтобы связать его с блоком предохранителей. Не
забудьте армировать весь кабель.
3. Чтобы избежать риска короткого замыкания, отключите соединение с отрицательным (-) аккумулятором, а затем подключите к радио.
4. Подтвердите правильную полярность соединений, затем подсоедините кабель питания к клеммам аккумулятора; красный подключается к
положительной (+) клемме, а черный - к отрицательной (-) клемме.
♦ Используйте кабель на всю длину, не отрезая лишнее, даже если кабель длиннее, чем требуется. В частности, никогда не снимайте
держатели предохранителей с кабеля.
5. Подсоедините все провода, снятые с отрицательной клеммы.
красный
Чернить
6. Подключите кабель питания постоянного тока к разъему питания трансивера. ♦
Сожмите соединители до щелчка фиксатора.

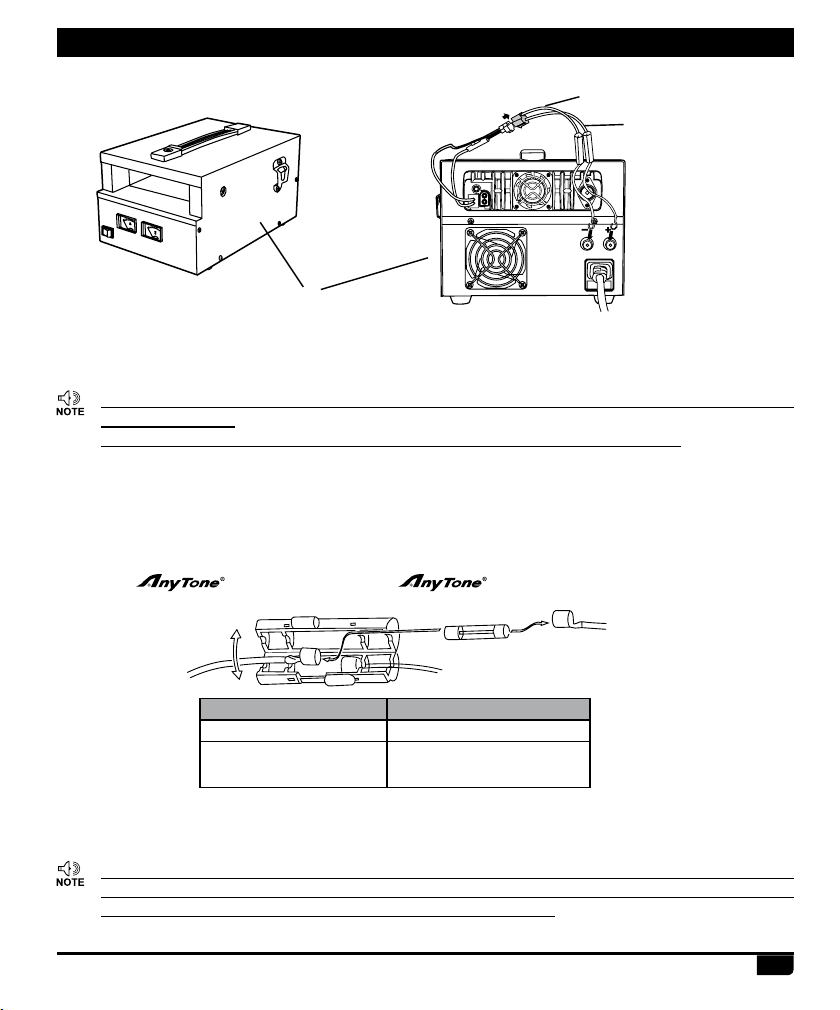

3.2.2 Работа фиксированной станции
Чтобы использовать этот трансивер для работы на стационарной станции, вам понадобится отдельный источник питания 13,8 В постоянного тока (не входит в
комплект), источник питания в качестве дополнительных принадлежностей. Для запроса обратитесь к местному дилеру.
Рекомендуемая токовая нагрузка вашего блока питания - 15 А.
1. Подключите кабель питания постоянного тока к регулируемому источнику питания постоянного тока и убедитесь в соблюдении полярности. (Красный:
положительный, черный: отрицательный).
♦ Не подключайте трансивер напрямую к розетке переменного тока.
♦ Используйте прилагаемый кабель питания постоянного тока для подключения трансивера к регулируемому источнику питания. ♦ Не
заменяйте кабель на провода меньшего сечения.
3
Цифровое DMR и аналоговое двухстороннее радио UHF / VHF
2. INIT po e
ОКРУГ КОЛУМБИЯ Я ш L rc я а N с фу еобледный S я TA s L час L ld А р ТИОН
2
Регулируемый источник питания
Чернить
красный
1
2. Подключите разъем питания постоянного тока трансивера к разъему на кабеле питания постоянного тока. ♦
Сожмите соединители до щелчка фиксатора.
»
Перед подключением питания постоянного тока к трансиверу, убедитесь, что трансивер и источник питания постоянного тока ВЫКЛЮЧЕНЫ.
»
Не подключайте блок питания постоянного тока к розетке переменного тока, пока не выполните все подключения.
3. Стационарная станция будет работать как базовая станция или как небольшой ретранслятор, когда включена функция кросс-полосного ретранслятора.
3.2.3 Замена предохранителей
Если предохранитель перегорел, определите причину и устраните неисправность. После устранения проблемы замените предохранитель. Если вновь
установленные предохранители продолжают перегорать, отсоедините кабель питания и обратитесь в уполномоченный
дилер или уполномоченный сервисный центр для помощи.
Расположение предохранителя
Трансивер
Поставляемый аксессуар DC
силовой кабель
Номинальный ток предохранителя
15А
20А
Используйте предохранители только указанного типа и номинала, иначе трансивер может быть поврежден.
»
Если вы используете трансивер в течение длительного периода, когда аккумулятор транспортного средства не полностью заряжен или когда двигатель
выключен, аккумулятор может разрядиться, и у него не будет достаточных резервов для запуска транспортного средства. Избегайте использования
трансивера в таких условиях.
Цифровое DMR и аналоговое двухстороннее радио UHF / VHF
4
2. ПЕРВОНАЧАЛЬНАЯ УСТАНОВКА
3.3 Подключение антенны
Перед работой установите эффективную, хорошо настроенную антенну. Успех вашей установки во многом будет зависеть от типа
антенны и ее правильной установки. Трансивер может дать отличные результаты, если уделить особое внимание антенной системе
и ее установке.
Используйте антенну с сопротивлением 50 Ом и коаксиальную фидерную линию с малыми потерями, которая имеет характеристическое сопротивление 50 Ом,
чтобы соответствовать входному сопротивлению трансивера. Подсоединение антенны к трансиверу через фидерные линии с сопротивлением, отличным от 50
Ом, снижает эффективность антенной системы и может создавать помехи для расположенных поблизости телевизионных приемников, радиоприемников и
другого электронного оборудования.
»
Передача без предварительного подключения антенны или другой согласованной нагрузки может привести к повреждению трансивера.
Всегда подключайте антенну к трансиверу перед передачей.
»
Все стационарные станции должны быть оборудованы молниеотводом, чтобы снизить риск возгорания, поражения электрическим током и повреждения
приемопередатчика.
Возможные места расположения антенны на автомобиле показаны ниже:
3.4 Подключение аксессуаров
3.4.1 Внешний динамик
Если вы планируете использовать внешний динамик, выберите динамик с сопротивлением 8 Ом. К разъему для внешнего динамика можно подключить
моно (2-проводной) штекер 3,5 мм (1/8 дюйма).
СП-01
»
Внешний динамик использует двойной порт BTL, пожалуйста, позаботьтесь о способе подключения. Динамик нельзя соединить
с землей, иначе динамик будет поврежден. Неправильный метод подключения, как показано на следующей диаграмме.
5
Цифровое DMR и аналоговое двухстороннее радио UHF / VHF
2. ПЕРВОНАЧАЛЬНАЯ УСТАНОВКА
Ошибка
СП-01
3.4.2 Микрофон
Для голосовой связи подключите микрофон с 8-контактным модульным штекером к модульному разъему на передней панели основного
устройства. С усилием надавите на заглушку до щелчка фиксатора.
Земля
п 1P4
P2P5
P3P6
МЕНЮ
ВЫХОД
Микрофон
соединитель
Цифровое DMR и аналоговое двухстороннее радио UHF / VHF
6
3.1 Радио
Регулятор громкости A / B канала
3. ПОЗНАКОМИТЬСЯ
Запрограммированный ключ (P1 ~ P6)
USB-ПК
Программа
Внешний GPS
соединитель
Разъем внешнего динамика B
Разъем внешнего динамика A
3.2 Разъем для микрофона
Разъем для микрофона
(Передний план)
1
ВКЛ ВЫКЛ
Индикатор
8
п 1
P2P5
P3P6
МЕНЮ
Клавиша меню
Поклонники
1. Красный: URX
2. Коричневый: 5 В
3. Желтый: UTX
4. Зеленый: SP +
5. Черный: MIC GND
6. Белый: микрофон
7. Синий: SP-
8. Серый: GND
P4
ВЫХОД
Ключ выхода
Разъем антенны
Канал
Ручка
Микрофон
Коннектор
7
Цифровое DMR и аналоговое двухстороннее радио UHF / VHF
3.3 Микрофон
Индикатор основного канала
A / B SUBPTT
3. ПОЗНАКОМИТЬСЯ
MIC
1
ABCDEF
PTT
! <
456
GHIJKLПН
SUBPTTA / B
789
PQRSTUVWXYZ
ГЛАВНЫЙ
А
B
АBCD
ЗОНА ЗОНА
23
ВЫХОД
Верхние кнопки вверх и вниз
R / T
Индикатор передачи / приема A / B-канала
А
B
MIC
Блокировка клавиш (для
кнопок вверх и вниз)
МЕНЮ
Оратор
Цифровое DMR и аналоговое двухстороннее радио UHF / VHF
8
4. ОБЗОР РАДИО
4.1 Индикация состояния
Верхний светодиод поможет вам определить текущий статус радио.
Светодиодная индикацияПоложение дел
Постоянный красный
Постоянный зеленый
Постоянный голубой
Мигает зеленым
Постоянный апельсин
4.2 Запрограммированный ключ
Можно установить различные функции для [P1], [P2], [P3], [P4], [P5], [P6]. А, Б, В, D. Способ 1: В меню радио - Настройки -
Набор радио - P1 ~ P6, PA-PD. Метод 2: В программном обеспечении ПК - Общедоступная - Необязательная настройка -
