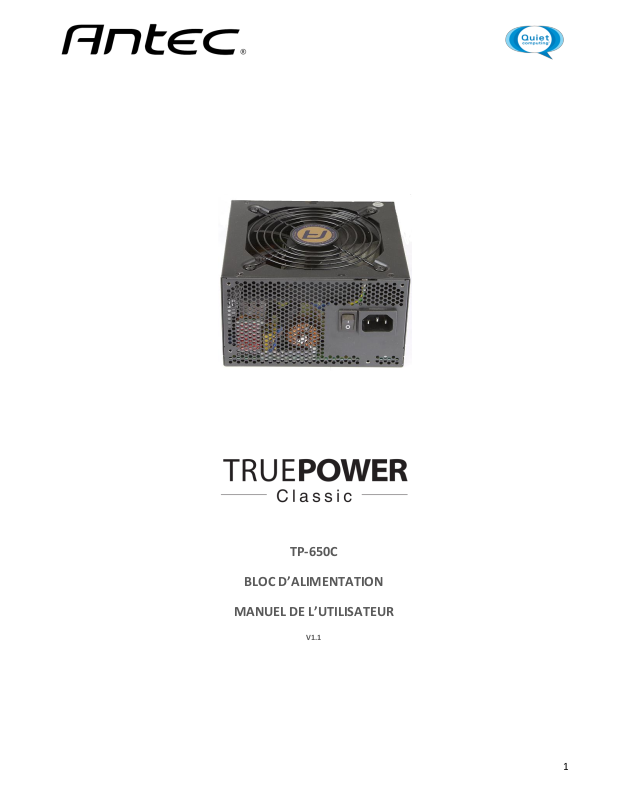

ANTEC TP-650C User Manual [fr]

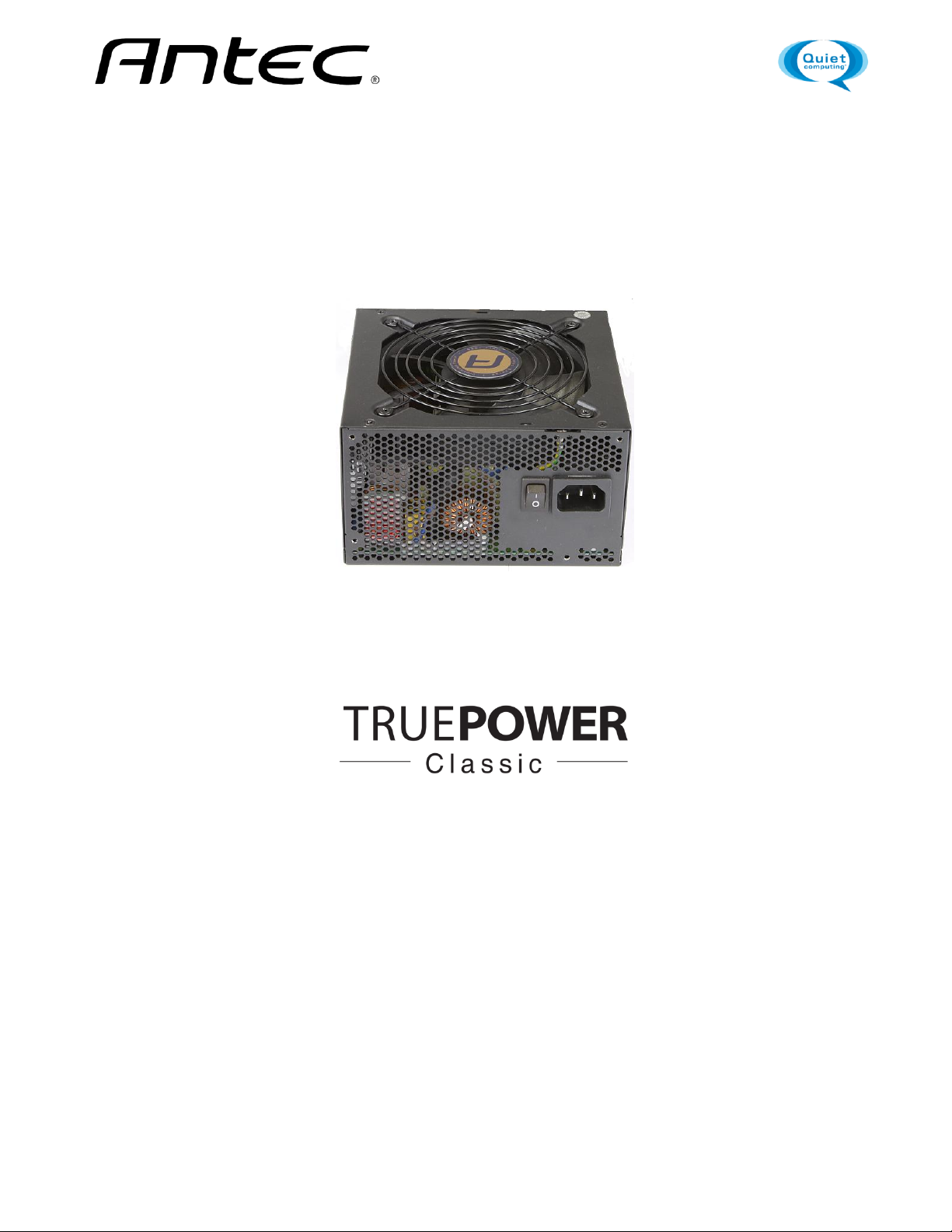

TP-650C
BLOC D’ALIMENTATION
MANUEL DE L’UTILISATEUR
V1.1
1
TP-650C
NORMES ET CARACTERISTIQUES
Le bloc d’alimentation TP-650C est conforme aux spécifications ATX12V v2.4 et EPS12V v2.92. Le bloc d’alimentation TP-650C est doté d’une entrée universelle capable de détecter automatiquement le branchement du bloc d’alimentation à une prise secteur de 100~240Vc.a., sans qu’il soit nécessaire d’utiliser de sélecteur de tension. Ce bloc d’alimentation a également une PFC active, qui améliore la valeur de facteur de puissance du bloc d’alimentation en modifiant la forme de l’onde de courant d’entrée et contribue donc à la transmission sur le réseau d’alimentation.
PROTECTION SYSTEME
Une variété de circuits de sécurité de niveau industriel vous permettra de protéger votre ordinateur: Protection contre les surintensités (OCP), Protection contre les surtensions (OVP), Protection contre les soustensions (UVP), Protection par court-circuit (SCP), Protection contre les surcharges (OPP), Protection contre les températures trop élevées (OTP), Protection contre les surtensions transitoires (SIP) & Aucune opération de chargement (NLO). Parfois, le bloc d’alimentation se verrouille dans un état protégé. Cela signifie qu’il vous faudra éliminer l’erreur et mettre le bloc d’alimentation hors
tension pour rétablir le fonctionnement normal. Il n’existe aucun fusible remplaçable dans votre bloc d’alimentation TP-650C.
2
CERTIFICATION 80 PLUS®
La certification 80 PLUS® est la norme indépendante la plus largement reconnue en matière de rendement énergétique des alimentations. Une alimentation certifiée
80 PLUS® consomme moins d’énergie et dégage moins de
chaleur. Résultat: elle refroidit plus vite, elle fonctionne plus discrètement et elle dure plus longtemps. La certification 80 PLUS® GOLD signifie que le bloc d’alimentation TP-650C est au moins 87 % écoénergétique pour un large éventail de charges de fonctionnement. Conséquence pour vous : un abaissement des coûts
d’utilisation et une contribution à la protection de l’environnement.
Tension
Charge maximale
Équilibrage de
charges
Tension d’ondulation (p-p)
+12V1
30A
± 5% < 120 mV
+12V2
30A
± 5% < 120 mV
+3.3V
20A
± 5% < 50 mV
+5V
20A
± 5% < 50 mV
-12V
0.3A
± 10% < 120 mV
+5Vsb
2.5A
± 5% < 50 mV
PUISSANCE DE SORTIE
Pour en savoir plus sur la capacité de sortie et la régulation des différentes tensions, voir le tableau 1.
TABLEAU 1
3
Quantité de câbles
Connecteurs
Sortie +12V
Description
1
X 1
+12V1
Connecteur principal 24(20+4)
broches
1
X 1
+12V1
8(4+4) broches ATX12V/EPS12V
2
X 2
+12V2
8(6+2) broches PCI-E
1
+12V1
Molex + FDD
X 3
X 1
2
X 3
+12V1
SATA + Molex
X 1
TABLEAU 2
4
INSTALLATION
Installez le bloc d’alimentation dans le haut ou le bas de votre boîtier à l’aide des quatre vices fournies.
Consultez le guide de l'utilisateur de votre boîtier si vous n'êtes pas sûr(e) de l'endroit où le bloc
d'alimentation doit être installé.
Branchez le connecteur d’alimentation secteur à 24 broches sur la carte mère.
Branchez le connecteur à 4+4 ou 8 broches de l’UC. Si la carte mère dispose d’une prise à 8 broches
avec certaines ouvertures bouchées, nous vous recommandons de retirer les capuchons et d’utiliser le
connecteur à 8 broches.
Remarque : pour des instructions spécifiques, consultez également le manuel de l’utilisateur de la carte
mère.
5
Branchez le cordon d’alimentation secteur sur la prise secteur (c. a.) du bloc d’alimentation. Veillez à
utiliser le cordon haute résistance fourni avec le bloc d’alimentation.
Les cartes graphiques PCI-E ont des alimentations variées. Pour certaines, un seul connecteur à 6
broches est suffisant ; en outre, les connecteurs rigides sont utilisés de préférence. Certaines cartes
très puissantes requièrent plusieurs connecteurs, notamment le connecteur avancé PCI-E à 8 broches.
Le connecteur PCI-E à 8 broches du bloc d’alimentation peut être utilisé comme connecteur à 6 ou 8
broches.
Les unités de disque dur, les lecteurs optiques (CD/DVD/BluRay™) et autres accessoires utilisent soit
l’ancien connecteur Molex à 4 broches soit le connecteur SATA à 15 broches plus récent. Les
connecteurs Molex à 4 broches comprennent quatre fils : deux noirs, un jaune et un rouge. Le
connecteur SATA possède un fil d’alimentation orange en plus.
Une fois toutes les connexions effectuées et vérifiées, mettez l’interrupteur du bloc d’alimentation en
position de marche « | ». Vous pouvez à présent mettre l’ordinateur sous tension.
6
Etats-Unis & Canada
1-800-22ANTEC
nasupport@antec.com
Europe
+31-(0)10-4622060
eusupport@antec.com
Asie
+886 (0)800-060-696
apsupport@antec.com
La France
facebook.com/AntecFrance
Assistance technique :
www.antec.com/support
Visitez notre site Facebook pour toutes informations, support ou concours sur Antec.
Antec, Inc.
47900 Fremont Blvd., Fremont, CA 94538 / Etats-Unis
Tél. : 510-770-1200 - Fax : 510-770-1288
www.antec.com
©2013 Antec, Inc. All rights reserved.
Specifications are subject to change without prior notice. Actual product(s) and accessories may differ from illustrations. Omissions and printing errors
excepted. Content of delivery might differ in different countries or areas. Some trademarks may be claimed as the property of others.
Reproduction in whole or in part without written permission is prohibited.
7
