NEO ECO 620C
BLOC D’ALIMENTATION
MANUEL DE L’UTILISATEUR
1
NEO ECO 620C
Aujourd'hui, obtenez la puissance économique avec la NEO ECO 620C d'Antec, la solution
d'alimentations à haut rendement énergétique. Avec la certification 80 PLUS® BRONZE, un ventilateur
silencieux de 120 mm et une entrée universelle avec PFC Active, la série Neo ECO vous garantie un
excellent refroidissement et le système le plus silencieux alimenté par une puissance continue. La série
Neo ECO offre également une protection de sécurité industrielle, un coupe-circuit et une protection
contre les surtensions pour une puissance stable et fiable. Pour économiser les ressources et protéger
l'environnement, la série VP ne comprend pas de cordon d'alimentation.
NORMES ET CARACTERISTIQUES
Le bloc d’alimentation NEO ECO 620C est conforme aux spécifications ATX12V v2.32 & EPS12V v2.92.
Ce bloc d’alimentation a également une PFC active, qui améliore la valeur de facteur de puissance du
bloc d’alimentation en modifiant la forme de l’onde de courant d’entrée et contribue donc à la
transmission sur le réseau d’alimentation.
PROTECTION SYSTEME
Une variété de circuits de sécurité de niveau industriel vous permettra de protéger votre ordinateur:
Protection contre les surintensités (OCP), Protection contre les surtensions (OVP), Protection contre les
soustensions (UVP), Protection contre les courts-circuits (SCP) & Protection contre les surcharges (OPP).
Parfois, le bloc d’alimentation se verrouille dans un état protégé. Cela signifie qu’il vous faudra éliminer
l’erreur et mettre le bloc d’alimentation hors tension pour rétablir le fonctionnement normal. Il
n’existe aucun fusible remplaçable dans votre bloc d’alimentation NEO ECO 620C.
2
CERTIFICATION 80 PLUS®
La certification 80 PLUS® est la norme indépendante la
plus largement reconnue en matière de rendement
énergétique des alimentations. Une alimentation
certifiée 80 PLUS® BRONZE consomme moins
d’énergie et dégage moins de chaleur. Résultat : elle
refroidit plus vite, elle fonctionne plus discrètement et
elle dure plus longtemps. La certification 80 PLUS®
BRONZE signifie que le bloc d’alimentation NEO ECO
620C est au moins 82 % écoénergétique pour un large
éventail de charges de fonctionnement. Conséquence
pour vous : un abaissement des coûts d’utilisation et
une contribution à la protection de l’environnement.
Tension
Charge maximale
Équilibrage de
charges
Tension d’ondulation (p-
p)
+12V
₁
48A
± 5% < 120 mV
+3.3V
24A
± 5% < 50 mV
+5V
24A
± 5% < 50 mV
-12V
0.8A
± 5% < 120 mV
+5Vsb
2.5A
± 5% < 50 mV
PUISSANCE DE SORTIE
Pour en savoir plus sur la capacité de sortie et la régulation des différentes tensions, voir le tableau 1.
TABLEAU 1
3
Quantité de câbles
Connecteurs
Description
1
X 1
Connecteur principal 24(20+4)-broches
1
X 1
8(4+4)-broches ATX12V/EPS12V
1
X 2
8(6+2)-broches PCI-E
1
X 3
Molex
X 1
FDD
2
X 3
SATA
1
X 3
Molex
TABLEAU 2
4
INSTALLATION
Installez le bloc d’alimentation dans le haut ou le bas de votre boîtier à l’aide des quatre vices fournies.
Consultez le guide de l'utilisateur de votre boîtier si vous n'êtes pas sûr(e) de l'endroit où le bloc
d'alimentation doit être installé.
Branchez le connecteur d’alimentation secteur à 24 broches sur la carte mère.
Branchez le connecteur à 4+4 ou 8 broches de l’UC. Si la carte mère dispose d’une prise à 8 broches
avec certaines ouvertures bouchées, nous vous recommandons de retirer les capuchons et d’utiliser le
connecteur à 8 broches.
Remarque : pour des instructions spécifiques, consultez également le manuel de l’utilisateur de la carte
mère.
5

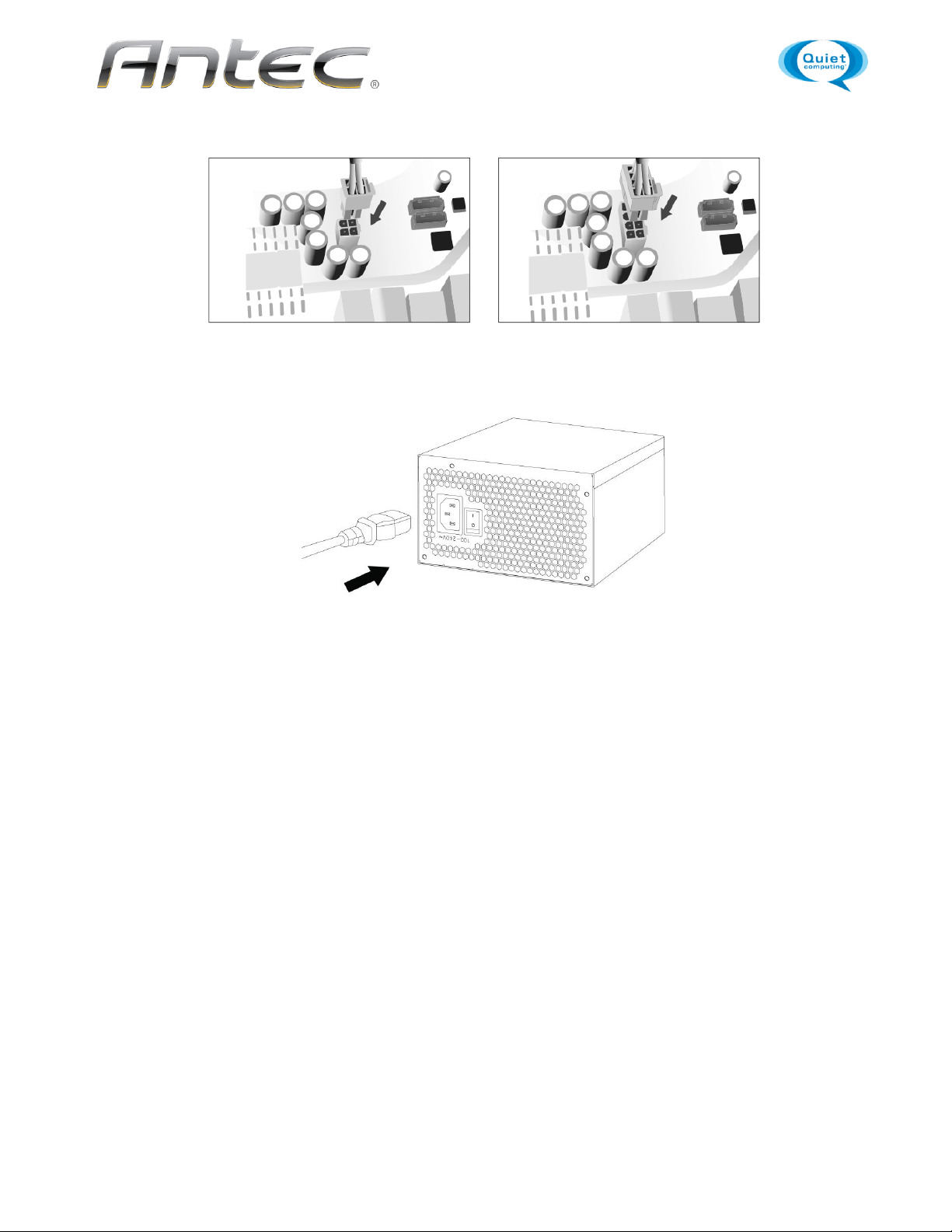

Branchez le cordon d’alimentation secteur sur la prise secteur (c. a.) du bloc d’alimentation. Veillez à
utiliser le cordon haute résistance fourni avec le bloc d’alimentation.
Les cartes graphiques PCI-E ont des alimentations variées. Pour certaines, un seul connecteur à 6
broches est suffisant ; en outre, les connecteurs rigides sont utilisés de préférence. Certaines cartes
très puissantes requièrent plusieurs connecteurs, notamment le connecteur avancé PCI-E à 8 broches.
Le connecteur PCI-E à 8 broches du bloc d’alimentation peut être utilisé comme connecteur à 6 ou 8
broches.
Les unités de disque dur, les lecteurs optiques (CD/DVD/BluRay™) et autres accessoires utilisent soit
l’ancien connecteur Molex à 4 broches soit le connecteur SATA à 15 broches plus récent. Les
connecteurs Molex à 4 broches comprennent quatre fils : deux noirs, un jaune et un rouge. Le
connecteur SATA possède un fil d’alimentation orange en plus.
Une fois toutes les connexions effectuées et vérifiées, mettez l’interrupteur du bloc d’alimentation en
position de marche « | ». Vous pouvez à présent mettre l’ordinateur sous tension.
6
Etats-Unis & Canada
1-800-22ANTEC
nasupport@antec.com
Europe
+31-(0)-10-462-2060
eusupport@antec.com
Asie
+886 (0)800-060-696
apsupport@antec.com
La France
facebook.com/AntecFrance
Assistance technique :
www.antec.com/support
Visitez notre site Facebook pour toutes informations, support ou concours sur Antec.
Antec, Inc.
47900 Fremont Blvd., Fremont, CA 94538 / Etats-Unis
Tél. : 510-770-1200 - Fax : 510-770-1288
www.antec.com
© 2012, 2013 Antec, Inc. All rights reserved.
