Page 1
Guia de instalação
AMT 2018 E
AMT 2018 EG
AMT 2118 EG
Page 2
AMT 2018 E
AMT 2018 EG
AMT 2118 EG
Central de alarme monitorada
Parabéns, você acaba de adquirir um produto com a qualidade e segurança Intelbras.
As centrais de alarme monitoradas AMT 2018 E, 2018 EG e 2118 EG possuem tec-
nologia avançada e são de fácil programação, possuem 8 memórias para números
de telefone, função
Pânico
, função
Emergência
, zona 24 horas, carregador de bateria
inteligente com proteção contra curto-circuito ou inversão de polaridade, tempori-
zação e função de teste de sensores. Podem ser conectadas a sensores de abertura,
infravermelho, impacto e outros. Reportam eventos para 2 destinos IP (empresas de
monitoramento) e têm opção de conguração remota via TCP/IP, supervisiona via
AMT MOBILE.
Obs.:
o manual do usuário completo está disponível no site
www.intelbras.com.br.
Page 3
Índice
1. Instalação 4
1.1. Módulo GPRS ................................................6
1.2. Fonte AC ....................................................7
2. Referência rápida de programação 7
2.1. Nova Etiqueta QR CODE ........................................7
2.2. Programação de senhas .........................................8
2.3. Congurações de zonas .........................................9
2.4. Particionamento ..............................................12
2.5. Congurações de data e hora ....................................13
2.6. Autoativação ................................................13
2.7. Autoativação e autodesativação programadas (programação exclusiva do
instalador) .....................................................13
2.8. Programar dispositivos sem o (compatível apenas com modulação OOK) ...16
2.9. PGM ......................................................18
2.10. Congurações gerais .........................................19
2.11. Congurações de monitoramento ................................20
2.12. Congurações para operação através da internet ....................22
2.13. Congurações Ethernet locais ..................................23
2.14. Congurações para GPRS (
General Packet Radio Service
) ..............24
2.15. Congurações para enviar e receber SMS via rede celular ..............27
2.16. Edição de mensagem através do teclado XAT LCD ...................28
Termo de garantia 30
Page 4
4

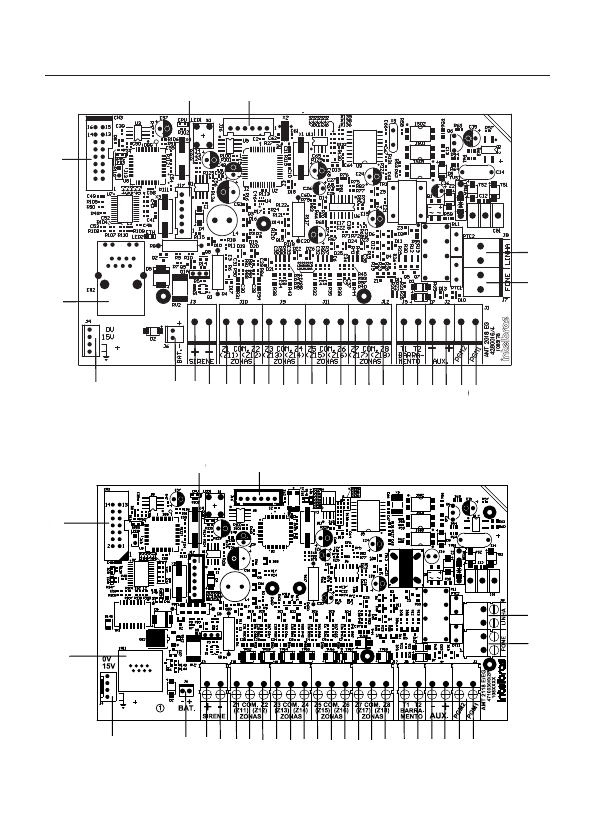

1. Instalação
2
1
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
27
28
25
26
1
2
3
4 5 6
7
8
9
10
11
12
131415
16 17
18
19
20 21 22
23
24
2526
27
28
AMT 2018 E/AMT 2018 EG
2
28
3 4 5
6
7
8
9
10 11 12
13
14
15
16
17 18 19 20 21 22
23
24
25
26
27
1
1
2 3 4 5 6 7 8 9 10 1112 13141516 1718 1920 2122
23
24
25
26
27
28
AMT 2118 EG
Page 5
5
1. Alimentação proveniente da fonte chaveada.
2. Conector da bateria.
3. Positivo da saída de sirene.
4. Negativo da saída de sirene.
5. Entrada da zona um para conexão dos sensores com o.
6. Comum para conexão dos sensores com o (das zonas Z1 e Z2).
7. Entrada da zona dois para conexão dos sensores com o.
8. Entrada da zona três para conexão dos sensores com o.
9. Comum para conexão dos sensores com o (das zonas Z3 e Z4).
10. Entrada da zona quatro para conexão dos sensores com o.
11. Entrada da zona cinco para conexão dos sensores com o.
12. Comum para conexão dos sensores com o (das zonas Z5 e Z6).
13. Entrada da zona seis para conexão dos sensores com o.
14. Entrada da zona sete para conexão dos sensores com o.
15. Comum para conexão dos sensores com o (das zonas Z7 e Z8).
16. Entrada da zona oito para conexão dos sensores com o.
17. Borne T1 para o barramento digital (utilizado para controlar os teclados e
receptores de dispositivos sem o).
18. Borne T2 para o barramento digital (utilizado para controlar os teclados e
receptores de dispositivos sem o).
19. Negativo da saída auxiliar.
20. Positivo da saída auxiliar.
21. Saída programável PGM 2.
22. Saída programável PGM 1.
23. Saída para telefones.
24. Entrada para linha telefônica.
25. Conector para gravação do micro da central.
26. Conector para gravação do micro que controla a placa GPRS.
27. Conector para o módulo GPRS.
28. Conector para cabo de rede (Ethernet).
Obs.: a AMT 2118 EG vem acompanhada do teclado XAT 3000 LED.
Page 6
6

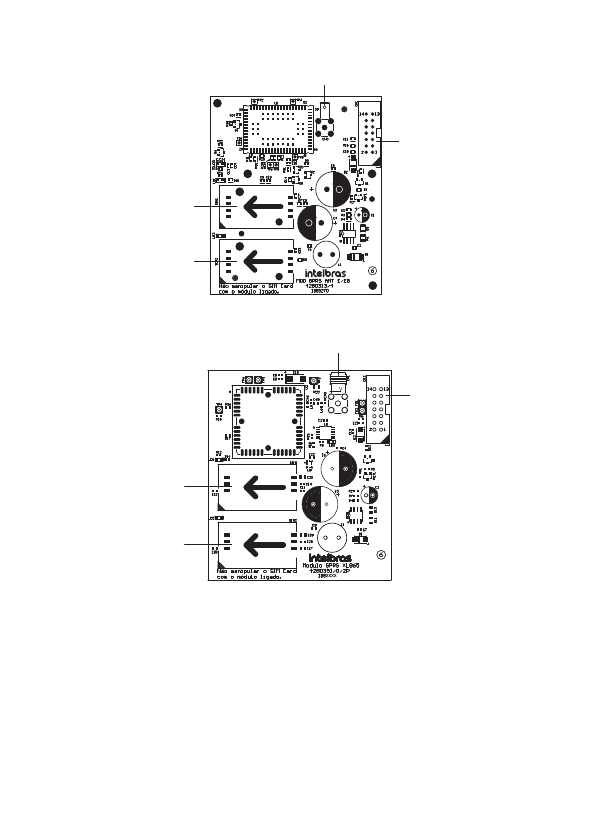

1.1. Módulo GPRS
1
2
3
4
1
2
3
4
AMT 2018 EG
2
3
1
4
1
2
3
4
AMT 2118 EG
1. Conector da antena da placa GPRS.
2. Conector para chip 1.
3. Conector para chip 2.
4. Conector para interligar a placa GPRS à placa da central.
Obs.: » O módulo MOD GPRS AMT E/EG está incluso e é compatível somente com a
AMT 2018 EG.
»
O módulo GPRS XL865 está incluso e é compatível somente com a AMT 2118 EG.
Page 7
7

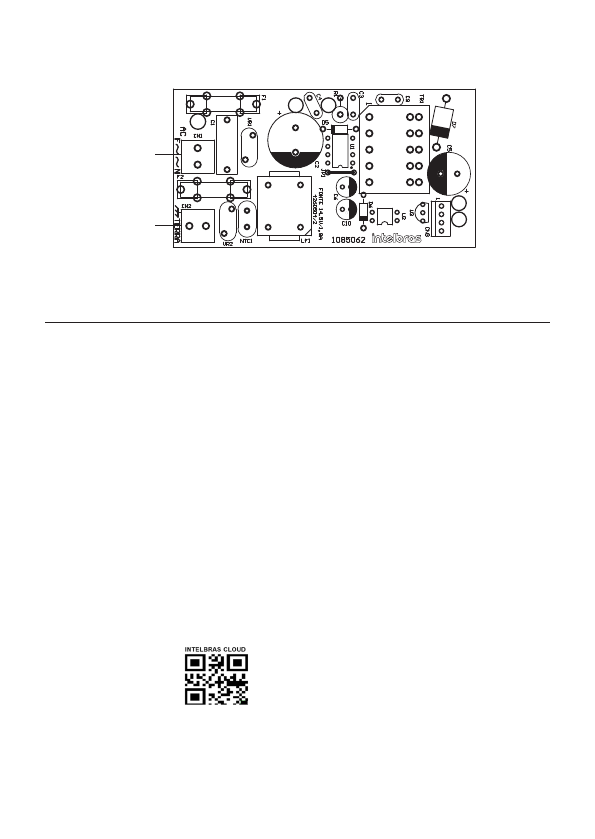

1.2. Fonte AC
90-265 V
Terr a
90-265 V
Terra
Recomenda-se a utilização de um cabo com bitola ≥1 mm
2. Referência rápida de programação
Esta referência rápida considera que a central esteja em modo de programação e
pressupõe a leitura do manual e conhecimento do resultado de cada função.
Todos os comandos da referência rápida se referem ao teclado XAT 2000 LCD/
XAT 4000 LCD e XAT 3000 LED.
Obs.: para mais informações sobre as denições das funções de programação con-
sulte o manual completo no site
www.intelbras.com.br.
2.1. Nova Etiqueta QR CODE
Para manter a facilidade de conexão entre a central de alarme com nossos aplicativos
via Ethernet/GPRS e dar maior segurança aos clientes, criamos um novo modelo de
etiqueta QR CODE conforme imagem abaixo que possui os seguintes campos:
» MAC;
» Senha Master aleatória com 4 dígitos numéricos;
» Senha de Acesso remoto aleatória com 6 dígitos numéricos;
MAC: XXXXXXXXXXXX
Senha master: XXXX
Senha acesso remoto: XXXXXX
O número do MAC, a senha Master e a senha de Acesso remoto cadastrados na
etiqueta virão gravadas na central de fábrica.
Com esta nova etiqueta e as senhas previamente gravadas impedirá que todas as cen-
trais saiam de fábrica com a senha Máster
1234
e a senha de Acesso remoto 878787.
Page 8
8
Caso deseje acessar a central com um dos nossos aplicativos compatíveis com ela
via CLOUD basta utilizar o leitor de QR CODE do aplicativo, ler o código QR CODE da
etiqueta na tampa da central que ele preencherá automaticamente no aplicativo os
campos de MAC, senha Master e senha de Acesso Remoto.
Caso queira utilizar algum outro recurso da central que necessite da senha Máster (4
dígitos) ou senha de Acesso remoto (6 dígitos), utilize as senhas que estão cadastra-
das na etiqueta QR CODE.
Obs.:
»
a senha Máster (4 dígitos) e também a senha de Acesso remoto (6 dígitos)
podem ser alteradas de acordo com a necessidade do usuário utilizando o comando
via teclado, conforme indicado a seguir:
1. Para al
terar a Senha Master, digite:
Enter + Senha Master atual + Enter +
20 + 00 + Nova Senha + Enter
;
2.
Para alterar a Senha de acesso remoto, digite:
Enter + Senha do Instalador
+ Enter + 20 + 63 + Nova Senha com 6 dígitos + Enter.
A partir das alterações realizadas nos comandos 1 e 2 acima, as senhas alte-
radas passam a ser as novas senhas Master e de acesso remoto, ou seja, as
senhas cadastradas na etiqueta não serão mais válidas.
Ao realizar o reset geral da central a senha Máster voltará a ser:
1234
e a
senha de Acesso remoto voltará a ser:
878787
.
2.2. Programação de senhas
Criar senha (programação exclusiva do usuário master (ver item
2.1.
Nova Etiqueta QR CODE
))
N
o
da senha de 00 a 61
Senha com 4 ou 6 dígitos
Enter + 2 0 + + + Enter
Alterar senha instalador (programação exclusiva do instalador (
2.1.
Nova Etiqueta QR CODE
))
Senha com 4 ou 6 dígitos
Enter + 2 0 + 6 2 + + Enter
Criar senha computador (programação exclusiva do instalador)
Enter + 2 0 + 6 3 + + Enter
Page 9
9
Para apagar senha do computador (programação exclusiva senha do
instalador)
Enter + 2 0 + 6 3 + Enter
Para apagar senhas (programação exclusiva senha master
(2.1. Nova
Etiqueta QR CODE))
N
o
da senha de 01 a 61
Enter + 2 0 + + Enter
Permissões das senhas (programação senha master ou do instalador
(2.1. Nova Etiqueta QR CODE))
+
+ + +
Enter
0 = senhas de 1 a 8
1 = senhas de 9 a 16
2 = senhas de 17 a 24
3 = senhas de 25 a 32
4 = senhas de 33 a 40
5 = senhas de 41 a 48
6 = senhas de 49 a 56
7 = senhas de 57 a 61
2
Enter
Grupo usuários
Permissão:
1 = partição A
2 = partição B
5 = somente ativa
6 = bypass
Selecione as senhas
do grupo
+
Enter
+
2.3. Congurações de zonas
Habilitar ou desabilitar zonas
Grupo de zonas
0 = zonas 1 a 8
1 = zonas 9 a 16
2 = zonas 17 a 24
3 = zonas 25 a 32
4 = zonas de 33 a 40
5 = zonas de 41 a 48
Enter + 3 0 + + Enter
Page 10
10
Funções das zonas
Função 1 a 6
Grupo de zonas
0 = zonas 1 a 8
1 = zonas 9 a 16
2 = zonas 17 a 24
3 = zonas 25 a 32
4 = zonas de 33 a 40
5 = zonas de 41 a 48
Enter + 3 + + + Enter
Função:
1 = temporizada
2 = seguidora
3 = 24h
4 = pânico
5 = emergência médica
6 = incêndio
Modo de operação da zona
Modo de operação
5 = inteligente
6 = rápida
7 = silenciosa
8 = contato normalmente aberto
Grupo de zonas
0 = zonas 1 a 8
1 = zonas 9 a 16
2 = zonas 17 a 24
3 = zonas 25 a 32
4 = zonas de 33 a 40
5 = zonas de 41 a 48
Enter + 0 + + + Enter + + Enter
Selecionar zonas
Conguração do modo de ligação dos sensores
Tipo de ligação de 0 a 7
Enter + 5 4 + + Enter
0 = Zona simples sem resistor de nal de linha
1 = Zona simples sem resistor de nal de linha e com detecção de tamper
2 = Zona simples com resistor de nal de linha e detecção de curto-circuito da ação
3 = Zona simples com resistor de nal de linha, detecção de tamper e de curto-circuito da ação
Page 11
11
4 = Zona dupla sem resistor de nal de linha
5 = Zona dupla sem resistor de nal de linha e com detecção de tamper
6 = Zona dupla com resistor de nal de linha, detecção de tamper e de curto-circuito da ação
7 = Duplicação em paralelo com detecção de curto-circuito da ação
Selecionar zona chime
Grupo de zonas
0 = zonas 1 a 8
1 = zonas 9 a 16
2 = zonas 17 a 24
3 = zonas 25 a 32
4 = zonas de 33 a 40
5 = zonas de 41 a 48
Enter + 5 5 + + Enter + + Enter
Selecionar zonas
Tempo da zona inteligente
Tempo da zona inteligente com três dígitos
De 010 a 255 segundos
Enter + 4 9 + + Enter
Cancelamento automático de zonas
Número de disparos: 0 a 9
Enter + 5 3 + + Enter
Cancelamento automático por abertura de zona
Enter + 5 1 1 + Enter + 8 + Enter
Temporização de entrada
0 = temporização A
1 = temporização B
Tempo de entrada com três dígitos de
000 a 255 segundos
Enter + 4 2 + + + Enter
Page 12
12
Temporização de saída
Tempo de saída com três dígitos de
000 a 255 segundos
Enter + 4 4 + + Enter
Habilitar o bipe da sirene na ativação/desativação
Enter + 5 1 0 + Enter + selecione a tecla 3 + Enter
Habilitar o bipe da sirene na ativação/desativação pelo teclado e/ou con-
trole remoto
3 = Bipe da sirene na ativação/desati-
vação pelo controle remoto
4 = Bipe da sirene na ativação/desati
-
vação pelo teclado
Enter + 5 1 6 + Enter + + Enter
Tempo de sirene
01 a 99 minutos
Enter + 4 1 + + Enter
2.4. Particionamento
Habilitar o particionamento
Enter + 5 1 0 + Enter + Tecla 1 + Enter
Utilizar o teclado para marcar a opção 1 (car preenchido) para habilitar o particio-
namento. Se o mesmo car vazio o particionamento estará desabilitado (padrão de
fábrica).
Selecionar as zonas para as partições
Enter + 0 + P + G + Enter
P = Partições de 1 ou 2, onde 1 = partição A / 2 = partição B
G = grupo de zonas de 0 a 5, onde 0 = zonas de 1 a 8, 1 = 9 a 16, 2 = 17 a 24, 3 =
25 a 32, 4 = 33 a 40, 5 = 41 a 48
Page 13
13
Após inserir a programação (selecionar qual a partição e o grupo de zona) denir
quais zonas estarão ativas na partição de forma que o marcador referente a zona
que marcado. Repetir a mesma programação para demais partições e grupos de
zonas (sempre serão mostrados zonas de 1 a 8 em cada programação).
Obs.: se não forem denidas zonas a partição, a mesma cará inativa.
Permissões das senhas
Enter + 2 + P + G + Enter + selecione as senhas do grupo + Enter
P = Permissão: 1 = partição A / 2 = partição B
G = Grupo de senhas: 0 = senhas 1 a 8 / 1 = senhas 9 a 16 / 2 = senhas 17 a 24 /
3 = senhas 25 a 32 / 4 = senhas 33 a 40 / 5= senhas 41 a 48 / 6 = senhas de 49 a
56 / 7 = senhas de 57 a 61
Atenção: além dos pontos de programação acima citados, é necessário que as senhas
de usuário sejam criadas/denidas (
Tópico Programação de senhas
) além do cadastro
de controles sem o para acesso (
Tópico Programar dispositivos sem o
).
2.5. Congurações de data e hora
Programação do relógio
Enter + 4 0 0 + H H + M M + S S + Enter
Programação do calendário
Enter + 4 0 1 + D D + M M + A A + Enter
2.6. Autoativação
Autoativação por inatividade
Tempo de inatividade com 2
dígitos de 00 a 99 minutos
Enter + 4 6 0 + + Enter
Autoativação por horário
Enter + 4 6 1 + H H M M + Enter
(Horário no formato 24 horas)
Para cancelar a autoativação por horário
Enter + 4 6 1 + 0 0 0 0 + Enter
Page 14
14
2.7. Autoativação e autodesativação programadas (programação
exclusiva do instalador)
Dias para autoativação programada
Enter + 8 3 8 + Enter + selecione os dias + Enter
Tecla 1 Domingo
Tecla 2 Segunda-feira
Tecla 3 Terça-feira
Tecla 4 Quarta-feira
Tecla 5 Quinta-feira
Tecla 6 Sexta-feira
Tecla 7 Sábado
Tecla 8 Feriado
Horário da autoativação programada
Enter + 4 6 2 + + + + Enter
Dia da semana:
De 1 a 8
1 = domingo
7 = sábado
8 = feriado
Horas com dois dígitos
De 00 a 23
Minutos com dois dígitos
De 00 a 59
Dias para autodesativação programada
Enter + 8 3 9 + Enter + selecione os dias + Enter
Tecla 1 Domingo
Tecla 2 Segunda-feira
Tecla 3 Terça-feira
Tecla 4 Quarta-feira
Tecla 5 Quinta-feira
Tecla 6 Sexta-feira
Tecla 7 Sábado
Tecla 8 Feriado
Page 15
15
Horário da autodesativação programada
Enter + 4 6 3 + + + + Enter
Dia da semana:
De 1 a 8
1 = domingo
7 = sábado
8 = feriado
Horas com dois dígitos
De 00 a 23
Minutos com dois dígitos
De 00 a 59
Ajuste do dia da semana
Enter + 4 0 2 + + Enter
Dia da semana:
De 1 a 7
1 = domingo
7 = sábado
Intervalo de tempo para sincronização de data e hora
Enter + 4 0 3 + + Enter
Intervalo de tempo com 3 dígitos
De 000 a 255 horas
000 = desabilitado
Fuso-horário
Enter + 4 0 5 + Fuso + Enter
Fuso varia de 000 (desabilitado) a 012.
002 é o fuso-horário de Fernando de
Noronha, 003 de Brasília, 004 de Manaus
e 005 de Rio Branco.
Obs.: válido somente para a AMT 2018 E/EG a partir da versão 7.00 da CPU Principal
e 4.00 da CPU Ethernet/ GPRS.
Page 16
16
Feriados
Enter + 4 0 4 + + + + Enter
Número do feriado de 0 a 9
Dia com 2 dígitos
De 00 a 31
Mês com dois dígitos
De 00 a 12
2.8. Programar dispositivos sem o (compatível apenas com mo-
dulação OOK)
Programar controle remoto
N
o
da senha de 00 a 61
Enter + 6 0 + + Enter +
Acionamento do controle
Apagar controle remoto
N
o
da senha de 00 a 61
Enter + 7 0 + + Enter
Programar sensores sem o
N
o
da zona de 25 a 48
Enter + 6 1 + + Enter +
Acionamento do sensor
Apagar sensores sem o
N
o
da zona de 25 a 48
Enter + 7 1 + + Enter
Teste de sensores
Enter + 5 2 + Enter
Teste da bateria dos sensores sem o
Enter + 7 9 + Enter
Emergência médica sem o
Enter + 6 5 + Enter +
Acionamento do controle
Page 17
17
Apagar emergência médica sem o
Enter + 7 5 + Enter
Pânico e incêndio sem o
Número da função
Usuário
Enter + 6 + + Enter +
Acionamento do controle
Produto Número da função Função Usuário
AMT 2018 E/EG
2 Pânico com sirene
01 a 16
3 Pânico silencioso
4 Incêndio
AMT 2118 EG
2 Pânico com sirene
01 a 60
3 Pânico silencioso
4 Incêndio
01
Apagar dispositivo pânico e incêndio sem o
Número da função
Usuário
Enter + 7 + + Enter
Produto Número da função Função Usuário
AMT 2018 E/EG
2 Pânico com sirene
01 a 16
3 Pânico silencioso
4 Incêndio
AMT 2118 EG
2 Pânico com sirene
01 a 60
3 Pânico silencioso
4 Incêndio
01
Reset dos dispositivos sem o
Enter + 7 + Anular + Enter
Obs.: este comando apaga todos os dispositivos sem o programados.
Page 18
18
2.9. PGM
Controle remoto para PGM
Nº da PGM
1 = PGM1
2 = PGM2
Enter + 6 6 + + Enter + Acionamento do controle
Apagar controle remoto para PGM
Nº da PGM
1 = PGM1
2 = PGM2
Enter + 7 6 + + Enter
Programar saída PGM
Modo de operação
0 = liga/desliga
1 a 8 = pulso
9 = pelo tempo de sirene
Evento que aciona o PGM
com dois dígitos de 00 a 12
1 = PGM 1
2 = PGM 2
Enter + 5 0 + + + + Enter
Evento que aciona a saída PGM:
00 = acionamento via telefone.
01 = acionamento de senha (exclusivo para usuário 59
[PGM 1]
e 60
[PGM 2]
).
02 = ativação do sistema.
03 = desativação do sistema.
04 = reportagem de eventos.
05 = falha na reportagem de eventos.
06 = corte da linha telefônica.
07 = corte ou curto-circuito do o da sirene.
Page 19
19
08 = disparo ou pânico.
09 = disparo ou pânico silencioso.
10 = disparo de zona de incêndio.
11 = abertura da zona 01.
12 = controle remoto.
2.10. Congurações gerais
Grupo de funções: 0, 1, 2, 3, 4 ou 5
Enter + 5 1 + + Enter
Tecla
Grupo de
funções = 0
Grupo de
funções = 1
Grupo de
funções = 2
Grupo de
funções = 3
Grupo de
funções = 4
Grupo de
funções = 5
1
Particionamento
Pânico
silencioso pela
tecla
0
Bloqueio de
reset
Sensor de
corte de
sirene
Call back
Sobrecarga na
saída auxiliar
2
Ativação por uma
tecla
Pânico audível
pela tecla
2
Bloqueio
de controle
remoto
Sensor de
curto-circuito
da sirene
Sobreposição
de secretária
Problema em
dispositivo do
barramento
3
Bipe da sirene
na ativação/
desativação
Emergência
médica pela
tecla
5
Bloqueio de
teclado se
senha errada
Sensor de
corte de linha
telefônica
Reportagem
em tempo real
Problema de
sirene
4
Ativação com
zonas abertas
Pânico de
incêndio pela
tecla
8
Bloqueia
acesso via
telefone
-
Reportar
tensão da
bateria
Corte de linha
telefônica
5
Senha com
6 dígitos
Pedido de
manutenção
pela tecla
Enter
Bloqueia
reenvio de
problemas na
ativação
-
Não reportar
falhas ao
comunicar
evento
Sabotagem
na ação de
sensores
6
Autoativação em
modo
Noturno
ou
da partição A
Backlight
sempre ligado
Bloqueia
detecção de
bateria fraca
-
Não reportar
senha
incorreta
Não gerar
disparos
7
Autoativação da
partição B
Indicação de
problemas
pela sirene
Bloqueia
exibição do
relógio
- - -
8
Controle remoto
limpa disparo
Cancelamento
automático
por abertura
de zona
(versão 1.38)
Bloqueia
proteção de
bateria
- - -
Page 20
20
2.11. Congurações de monitoramento
Teste periódico por horário
Enter + 4 7 0 + H H + M M + Enter
(Horário no formato 24 horas)
Cancelar teste periódico por horário
Enter + 4 7 0 + Anular + Enter
Teste periódico por intervalo de tempo
Tempo entre testes com três
dígitos de 000 a 255 horas
Enter + 4 7 1 + + Enter
Conta de monitoramento
Partição: 0 = partição A ou não particionado
1 = partição B
N
o
da conta
Enter + 1 5 + + + Enter
Conta de monitoramento em hexadecimal
Partição: 0 = partição A ou não particionado
1 = partição B
Enter + 1 5 + + Ativar + Enter +
+ Enter
N
o
da conta
Tempo para envio da falha de AC
+
+ +
Enter
84
Enter
Tempo com 2 dígitos de 01 a 99 minutos
Reset de eventos pendentes
Enter + 1 6 + Enter
Atendimento forçado
Enter + 1 4 + Enter
Page 21
21
Modo de reportagem
Protocolo do telefone 01
0 = contact-id
1 = contact-id programável
2 = adenco express
Protocolo do telefone 02
0 = contact-id
1 = contact-id programável
2 = adenco express
0 = Desativado
1 = Regular telefone
2 = Split telefone
3 = Duplo telefone
4 = Regular IP
5 = Split IP
6 = Duplo IP
7 = Duplo mix
Enter + 1 7 + + + + Enter
Obs.: o protocolo adenco express está descontinuado a partir da versão 7.00.
Programar telefones
Memórias 1 e 2 Empresa de monitoramento
Memória 3 Download/upload
Memórias 4 a 8 Telefones pessoais
Máximo 20 dígitos
N
o
da memória de 1 a 8
Enter + 1 0 + + N
o
do telefone + Enter
Obs.:
para inserir uma pausa (espaço) entre dígitos, use a seta para baixo no
XAT 4000 LCD e seta para cima no XAT 3000 LED. O XAT 2000 LCD não insere pausa.
Excluir telefones
N
o
da memória de 1 a 8
Enter + 1 0 + + Anular + Enter
Teste dos telefones programados
N
o
da memória de 1 a 8
Enter + 1 1 + + Enter
Interromper teste dos telefones programados
Enter + 1 1 + Enter
Page 22
22
Número de toques para central atender ligação
Nº de toques com 2 dígitos de 00 a 20
Enter + 1 2 + + Enter
Número de tentativas para reportar um evento
Número de tentativas de 1 a 9
Enter + 1 3 + + Enter
Nível do sinal DTMF gerado (a partir da versão 4.70)
0 = nível 0 (baixo)
1 = nível 1 (padrão)
2 = nível 2 (alto)
Enter + 1 8 + + Enter
2.12. Congurações para operação através da internet
Prioridade de comunicação
Prioridade
0 = Ethernet
1 = GPRS
2 = Ethernet - GPRS
3 = GPRS - Ethernet
Enter + 1 9 + + Enter
Endereço IP destino
Enter + 8 0 1 + + Enter + Editar o IP + Enter
1 = IP 1
2 = IP 2
Porta
Enter + 8 0 2 + + + Enter
1 = porta 1
2 = porta 2
Número da porta
Page 23
23
Nome do domínio (DNS) de destino
Enter + 8 0 3 + + Enter
1 = nome do domínio 1
2 = nome do domínio 2
Opções de monitoramento via IP
Enter + 8 3 0 + Enter
Tecla
1
Habilita o envio de eventos para a empresa de monitoramento 1
Tecla
2
Habilita o envio de eventos para a empresa de monitoramento 2
Tecla
3
Habilita o nome do domínio (DNS) da empresa de monitoramento 1
Tecla
4
Habilita o nome do domínio (DNS) da empresa de monitoramento 2
Tecla
7¹
Habilita o envio de eventos para Guardian no servidor 1.
Tecla
8¹
Habilita o envio de eventos para Guardian no servidor 2.
¹ Válido somente para a AMT 2018 E/EG a partir da versão 7.00 da CPU Principal e 4.00 da CPU Ethernet/ GPRS.
2.13. Congurações Ethernet locais
Visualização do MAC da central de alarme
Enter + 8 1 1 + Enter
Endereço IP da central
Enter + 8 1 2 0 + Enter
Máscara de rede
Enter + 8 1 3 0 + Enter
Gateway
Enter + 8 1 4 0 + Enter
Servidores DNS para Ethernet
Empresa
Servidores DNS
Primário ou preferencial (1) Secundário ou alternativo (2)
Open DNS 208.067.222.222 208.067.220.220
Page 24
24
Enter + 8 1 5 + + Enter
1 = servidor 1
2 = servidor 2
Intervalo do Heartbeat Ethernet (teste de link)
Enter + 8 1 6 + + Enter
Intervalo com três dígitos de
000 a 255 minutos
Opções do canal Ethernet (DHCP)
Enter + 8 3 1 + Enter + 1 + Enter
2.14. Congurações para GPRS (
General Packet Radio Service
)
Login
Operadora Login
TIM tim
Claro claro
Vivo vivo
Oi oi
Enter + 8 2 2 + + Enter + Digite o Login + Enter
1 = operadora 1
2 = operadora 2
Senha
Operadora Senha
TIM tim
Claro claro
Vivo vivo
Oi oi
Enter + 8 2 3 + + Enter + Digite a Senha + Enter
1 = operadora 1
2 = operadora 2
Page 25
25
APN (
Access Point Name
)
Operadora APN
TIM tim.br
Claro generica.claro.com.br
Vivo zap.vivo.com.br
Oi gprs.oi.com.br
Enter + 8 2 4 + + Enter + Digite o APN + Enter
1 = operadora 1
2 = operadora 2
PIN (
Personal Identication Number
)
Enter + 8 2 5 + + + Enter
1 = operadora 1
2 = operadora 2
PIN com 4 dígitos
Busca dos dados da rede celular (somente na AMT 2118 EG a partir da
versão 1.60 da CPU GPRS/ETH)
É possível cadastra login, senha e APN do chip por 3 caminhos, de acordo com a
ordem abaixo:
» Cadastro feito via teclado XAT 2000 LCD, XAT 4000 LCD ou AMT Remoto.
» Cadastro feito na agenda do chip (alterar conguração do celular para salvar na
memória do chip).
» Cadastro automático pelos dados públicos
Para programar na agenda do chip, utilize a tabela abaixo:
Memória da agenda do chip Tipo Palavra chave utilizada Exemplo
1 Login L: L:vivo
2 Senha S: S:vivo
3 APN A: A:zap.vivo.
4
APN (caso não caiba
na posição 3)
A: A:com.br
Para utilizar o cadastro automático, não programe nada via teclado, AMT Remoto ou
agenda do chip. Dessa forma, a central irá utilizar os dados da tabela abaixo:
Page 26
26
Operadora Login Senha APN
Vivo vivo vivo zap.vivo.com.br
Claro claro claro claro.com.br
TIM tim tim tim.br
Oi oi oi gprs.oi.com.br
Intervalo do Heartbeat GPRS (teste de link)
Enter + 8 2 7 + + Enter
Intervalo com três dígitos de
000 a 255 minutos
Servidores DNS para GPRS
Enter + 8 2 8 + + Enter
1 = servidor 1
2 = servidor 2
Intervalo entre tentativas de conexões GPRS
Tempo de 00 a 20 minutos
Enter + 8 2 9 + + Enter
Habilitar/desabilitar AMT MOBILE
Enter + 8 3 2 + Enter + 5 + Enter
Obs.: a partir da versão 6.20 da AMT 2018 E e AMT 2018 EG não será possível
desabilitar o AMT Mobile.
Horário de verão
Tecla 6: se o local onde a central está instalada estiver com o horário de verão,
habilite este campo.
Enter + 8 3 2 + Enter + Tecla 6 + Enter
Obs.: esta função somente está disponível para a AMT 2018 E/EG nas versões 7.00
da CPU principal e 4.00 da CPU Ethernet/ GPRS.
2.15. Congurações para enviar e receber SMS via rede celular
A central AMT 2018 EG deve possuir processador principal a partir versao 3.81 e
processador ETH/GPRS a partir da versão 1.15.
Page 27
27
A versão de lançamento do Módulo GPRS XL865 que é compatível somente com
a AMT 2118 EG, a versão desta central já está preparada para funcionar com a
programação a seguir.
Opções do canal GPRS
Enter + 8 3 2 + Enter
Tecla
1
Chip 1
Tecla
2
Chip 2
Tecla
3
Envio de SMS
Tecla
4
Recebimento de SMS
Tecla 7 Modo SMS (somente na AMT 2118 EG a partir da versão 1.60 da CPU GPRS/ETH)
Selecionar eventos SMS
Enter + 8 3 3 + Enter + Selecione as teclas + Enter
Tecla
1
SMS na ativação
Tecla
2
SMS na desativação
Tecla
3
SMS para disparos (irá enviar somente o primeiro disparo ocorrido)
Tecla
4
SMS ativação/desativação pela senha de coação
Telefone para SMS
N
o
da memória de 1 a 5
Máximo 20 dígitos
Enter + 8 4 + + Nº do telefone + Enter
Operação remota por SMS
Função Mensagem SMS que deve ser enviada
Ativa a central completa !senhaA!
Ativa somente a partição A !senhaA A!
Ativa somente a partição B !senhaAB!
Desativa a central completa !senhaD!
Desativa somente a partição A !senhaDA!
Desativa somente a partição B !senhaDB!
Liga a saída PGM 1 !senha PL1!
Liga a saída PGM 2 !senhaPL2!
Desliga a saída PGM 1 !senh aPD1!
Desliga a saída PGM 2 !senhaPD2!
Page 28
28
Função Mensagem SMS que deve ser enviada
Solicitar status da central de alarme !senhaS!
Alteração do nome da central de alarme
Enter + 1 + Ativar + 0 0 + Enter
Obs.: a partir da versão 6.20 da AMT 2018 E e AMT 2018 EG não será possível editar o
nome da central. A edição somente será possível pelo AMT Remoto ou AMT Remoto App.
2.16. Edição de mensagem através do teclado XAT LCD
Para editar/visualizar as mensagens programadas utilize a sequência a seguir:
Grupo de mensagens
de 2 a 6
Usuário ou zona com
dois dígitos
Enter + + Ativar + + Enter
Grupo de mensagens:
2 Usuários
3 Zonas
4 Dispositivos do barramento
5 Usuário de pânico sem o
6 Usuário de incêndio sem o
Usuário ou zona:
Usuários De 00 a 63
Zonas De 01 a 48
Dispositivos do barramento De 01 a 08
Usuário de pânico sem o
De 01 a 16 (AMT 2018 E/ EG)
De 01 a 45 editável e
De 46 a 60 não editável (AMT 2118 EG)
Usuário de incêndio sem o
De 01 a 16 (AMT 2018 E/ EG)
Somente usuário 01 (AMT 2118 EG)
Obs.: a partir da versão 6.20 da AMT 2018 E e AMT 2018 EG não será possível editar as
mensagens da central. A edição somente será possível pelo AMT Remoto ou AMT Remoto App.
Reset das mensagens do teclado XAT 2000 LCD/XAT 4000 LCD
Para retornar as mensagens para o padrão de fábrica, execute o procedimento a seguir:
Grupo de mensagens de 2 a 6
Enter + ? + Anular + Enter
Page 29
29
Grupo de mensagens:
? = 2 Usuários
? = 3 Zonas
? = 4 Dispositivos do barramento
? = 5 Usuário de pânico sem o
? = 6 Usuário de incêndio sem o
Obs.: a partir da versão 6.20 da AMT 2018 E e AMT 2018 EG não será possível
resetar as mensagens da central.
Reset temporário da senha master (ver item 2.1. Nova Etiqueta QR CODE) e
do instalador
Caso tenha esquecido a senha master ou a senha do instalador, não será possível
entrar no modo de programação e ter acesso às congurações da central. Caso isso
ocorra, há um reset temporário para estas senhas.
Para realizar esse reset:
1. Desligue a central da rede AC e da bateria;
2. Coloque os bornes onde se liga a sirene em curto-circuito;
3. Ligue a central na rede AC ou na bateria;
Durante 30 segundos, a senha master voltará a ser 1234 (ver item
2.1. Nova Etiqueta
QR CODE
) e a senha do instalador voltará a ser 9090.
Durante esse período, é possível entrar no modo de programação e alterar novamen-
te a senha master e/ou a senha do instalador (ver item
2.1. Nova Etiqueta QR CODE
).
Se nada for feito durante esse período, a senha voltará a ser a mesma programada
previamente.
Reset do sistema
Reset do sistema pelo modo de programação
Enter + 0 0 0 0 + Enter
Atenção: a tecnologia de comunicação sem o, quando exposta a ambientes com
radiação de potência elevada, pode sofrer interferências e ter seu desempenho pre-
judicado, por exemplo: locais próximos a torres de TV, estações de rádio AM/FM,
estações de rádio amadores, etc. Aconselha-se a utilização de conexões mistas para
se obter maior segurança.
Page 30
30
Termo de garantia
Fica expresso que esta garantia contratual é conferida mediante as seguintes condições:
Nome do cliente:
Assinatura do cliente:
Nº da nota scal:
Data da compra:
Modelo: Nº de série:
Revendedor:
1. Todas as partes, peças e componentes do produto são garantidos contra eventuais vícios
de fabricação, que porventura venham a apresentar, pelo prazo de 1 (um) ano – sendo
este de 90 (noventa) dias de garantia legal e 9 (nove) meses de garantia contratual –,
contado a partir da data da compra do produto pelo Senhor Consumidor, conforme cons-
ta na nota scal de compra do produto, que é parte integrante deste Termo em todo o
território nacional. Esta garantia contratual compreende a troca gratuita de partes, peças
e componentes que apresentarem vício de fabricação, incluindo as despesas com a mão
de obra utilizada nesse reparo. Caso não seja constatado vício de fabricação, e sim vício(s)
proveniente(s) de uso inadequado, o Senhor Consumidor arcará com essas despesas.
2. A instalação do produto deve ser feita de acordo com o Manual do Produto e/ou
Guia de Instalação. Caso seu produto necessite a instalação e conguração por
um técnico capacitado, procure um prossional idôneo e especializado, sendo que
os custos desses serviços não estão inclusos no valor do produto.
3. Constatado o vício, o Senhor Consumidor deverá imediatamente comunicar-se
com o Serviço Autorizado mais próximo que conste na relação oferecida pelo fa-
bricante – somente estes estão autorizados a examinar e sanar o defeito durante
o prazo de garantia aqui previsto. Se isso não for respeitado, esta garantia perderá
sua validade, pois estará caracterizada a violação do produto.
4. Na eventualidade de o Senhor Consumidor solicitar atendimento domiciliar, de-
verá encaminhar-se ao Serviço Autorizado mais próximo para consulta da taxa de
visita técnica. Caso seja constatada a necessidade da retirada do produto, as des-
pesas decorrentes, como as de transporte e segurança de ida e volta do produto,
cam sob a responsabilidade do Senhor Consumidor.
5. A garantia perderá totalmente sua validade na ocorrência de quaisquer das hipó-
Page 31
31
teses a seguir: a) se o vício não for de fabricação, mas sim causado pelo Senhor
Consumidor ou por terceiros estranhos ao fabricante; b) se os danos ao produto
forem oriundos de acidentes, sinistros, agentes da natureza (raios, inundações,
desabamentos, etc.), umidade, tensão na rede elétrica (sobretensão provocada
por acidentes ou utuações excessivas na rede), instalação/uso em desacordo
com o manual do usuário ou decorrentes do desgaste natural das partes, peças e
componentes; c) se o produto tiver sofrido inuência de natureza química, eletro-
magnética, elétrica ou animal (insetos, etc.); d) se o número de série do produto
tiver sido adulterado ou rasurado; e) se o aparelho tiver sido violado.
6. Esta garantia não cobre perda de dados, portanto, recomenda-se, se for o caso do
produto, que o Consumidor faça uma cópia de segurança regularmente dos dados
que constam no produto.
7. A Intelbras não se responsabiliza pela instalação deste produto, e também por
eventuais tentativas de fraudes e/ou sabotagens em seus produtos. Mantenha as
atualizações do software e aplicativos utilizados em dia, se for o caso, assim como
as proteções de rede necessárias para proteção contra invasões (hackers). O equipa-
mento é garantido contra vícios dentro das suas condições normais de uso, sendo
importante que se tenha ciência de que, por ser um equipamento eletrônico, não
está livre de fraudes e burlas que possam interferir no seu correto funcionamento.
8. Este produto possui uma pilha/bateria interna. Após sua vida útil, as pilhas/ba-
terias devem ser entregues a uma assistência técnica autorizada da Intelbras ou
realizar diretamente a destinação nal ambientalmente adequada evitando im-
pactos ambientais e a saúde. Caso prera, a pilha/bateria assim como demais
eletrônicos da marca Intelbras sem uso, pode ser descartado em qualquer ponto
de coleta da Green Eletron (gestora de resíduos eletroeletrônicos a qual somos
associados). Em caso de dúvida sobre o processo de logística reversa, entre em
contato conosco pelos telefones (48) 2106-0006 ou 0800 704 2767 (de segunda
a sexta-feira das 08 ás 20h e aos sábados das 08 ás 18h) ou através do e-mail
9. LGPD - Lei Geral de Proteção de Dados Pessoais: esse produto faz tratamento de
dados pessoais e a Intelbras possui o acesso aos dados a partir deste produto, nos
termos da Política de Privacidade.
Sendo estas as condições deste Termo de Garantia complementar, a Intelbras S/A
se reserva o direito de alterar as características gerais, técnicas e estéticas de seus
produtos sem aviso prévio.
O processo de fabricação deste produto não é coberto pelos requisitos da ISO 14001.
Todas as imagens deste manual são ilustrativas.
Produto beneciado pela Legislação de Informática.
Page 32
Suporte a clientes: (48) 2106 0006
Fórum: forum.intelbras.com.br
Suporte via chat: intelbras.com.br/suporte-tecnico
Suporte via e-mail: [email protected]
SAC: 0800 7042767
Onde comprar? Quem instala?: 0800 7245115
Produzido por: Intelbras S/A – Indústria de Telecomunicação Eletrônica Brasileira
Rodovia BR 459, km 124, nº 1325 – Distrito Industrial – Santa Rita do Sapucaí/MG – 37540-000
CNPJ 82.901.000/0016-03 – www.intelbras.com.br
03.20
Indústria brasileira
Loading...
