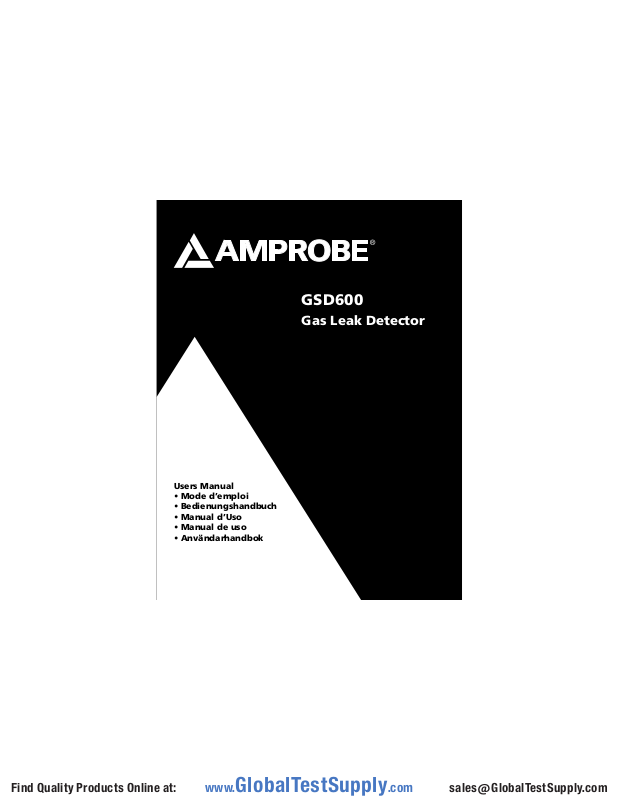

Amprobe GSD600 User manual

GSD600

Gas Leak Detector

Users Manual

• Mode d’emploi

• Bedienungshandbuch

• Manual d’Uso

• Manual de uso

• Användarhandbok

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

English

GSD600

Gas Leak Detector

Users Manual

GSD600_Rev001
© 2008 Amprobe Test Tools.
All rights reserved.

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

2

Limited Warranty and Limitation of Liability

Your Amprobe produc t will be free from defects in material and workmanship for 1 year from the
date of purchase. This warrant y does not cover fuses, disposable batteries or damage from accident,
neglec t, misuse, alteration, contamination, or abnormal conditions of operation or handling.
Resellers are not authorized to exten d any other warranty on Amprobe’s behalf. To obtain service
during the warranty period, return the produc t with proof of purchase to an authorized Amprobe
Test Tools Ser vice Center or to an A mprobe d ealer or distributor. See Repair Section for details.
THIS WARRANT Y IS YOUR ONLY REMEDY. ALL OTHER WARRANTIES - WHETHER EXPRESS, IM PLIED
OR STAUTORY - INCLUDING IMPLIED WARRANTIES OF FI TNESS FO R A PARTICULAR PURPOSE OR
MERCHANTABILITY, ARE HEREBY DISCLAIMED. MANUFACTURER SHALL NOT BE LIABLE FOR ANY
SPECIAL, INDI RECT, INCIDENTAL OR CONSEQUEN TIAL DAMAGES OR LOSSES, ARISING FROM ANY
CAUSE OR THEORY. Since some states or countries do not allow the exclusion or limitation of an
implied warranty o r of incidental or consequential damag es, this limitation of liabilit y may not apply
to you.

Repair

All test tools returned for warranty or non-warranty repair or for calibration should be accompanied
by the following: your name, company’s name, address, telephone number, and proof of purcha se.
Additionally, please include a brief des cription of the problem or the service re quested and include
the test leads with the meter. Non-warranty repair or replacement charges should be remitted in the
form of a check, a money order, credit card with expiration date, or a purchase order mad e payable
to Amprobe® Test Tools.

In-Warranty Repairs and Replacement – All Countries

Please read the warranty statement and check your battery before requesting repair. During the
warrant y period any defective test tool can be returned to your Amprobe® Test Tools distributor

Warranty repair and replacement units can also be sent to a Amprobe® Test Tools Service Center
(see address below).

Non-Warranty Repairs and Replacement – US and Canada

Non-warranty repairs in the United States and Canada should be sent to a Amprobe® Test Tools
Service Center. Call Amprobe® Test Tools or inquire at your point of purchase for current repair and
replacement rates.

Non-Warranty Repairs and Replacement – Europe

European non-warranty units can be replaced by your Amprobe® Test Tools distributor for a nominal

*(Correspondence only – no repair or replacement available from this address. European cu stomers
please contact your distributor.)

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

3

➊ Flexible probe

➋

Sensor cap

➌

Indicator LED

➍

ON/OFF button

➎

Adaptor jack (power adaptor

not supplied with GSD600)

➏ Earphone jack (earphone not

supplied with GSD600)

➐ Mute slide switch.

Make sure to take in consideration any left
over methane number when taking a new
reading.

➊

Methane 5 level LED

➋

Propane 5 level LED

➌

Sensor ready LED

➍

Power on & Bat. OK LED

➎

Bat. Low LED

Indicator

Combustible Gas
Detector

Methane/Propane (ppm)

1

3

5

4

2

>320

>640

>160

>80

>40

Ready

Batt.

OK

LOW

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

4

GSD600

Gas Leak Detector

CONTENTS

Features ...............................................................................................................................................5

Standard Accessories ...........................................................................................................................5

Operation ............................................................................................................................................5

Power ON/OFF pushbutton ...........................................................................................................5

Warm-up Status .............................................................................................................................5

Mute Function ................................................................................................................................5

Leakage Checking ..........................................................................................................................6

Battery Replacement ...........................................................................................................................6

Troubleshooting ..................................................................................................................................6

Maintenance ........................................................................................................................................6

Situations to be avoided ...............................................................................................................6

Situations to be avoided whenever possible ...............................................................................6

Specifications .......................................................................................................................................7

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

5

GWD600 FEATURES

Detects methane and propane gas•
Quick to pinpoint gas leaks•
Automatic calibration when power is on•
Auto power off to save battery life•
60 seconds warm up time•
Response time less than 10 seconds•
5-level LED leak alarm•
440 mm long flexible probe•
Built in earphone jack•
Mute function•

STANDARD ACCESSORIES

1x Instrument GSD600
4x AA Batteries
1x Users Manual

OPERATION

Power ON/OFF pushbutton

Press ON/OFF key for more than two seconds to turn on the meter. While the meter is on, •
the BAT. OK LED will stay on.

To ensure the accuracy, users must perform the warm-up period in clean air.•
The meter automatically turns itself off if no pushbutton is pressed for ten minutes. •
Press ON/OFF key again to turn the meter off.•

Warm-up Status

When the meter is ON and READY LED is off, the sensor enters into a warm-up process. The •
warm-up time is less than 60 seconds.

When Ready LED is ON, the meter is ready to be used.•
During that period of warm-up, a special compensation circuit automatically limits the effect •

of the environmental changes.

Any time you turn the unit off and turn it back on, it will go through the warm-up process
again. Wait for 60 seconds.

Mute Function

The frequency of the beep will increase when the detected gas concentration becomes higher.
While using the meter with the earphone, the meter will automatically be muted, allowing the

user to hear the beeper through the earphone. The earphone is not supplied with the GSD600.
A standard earphone will work with this unit.

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

6

If the earphone is not in use, the user can mute the beeper by switching the mute button to the
ON position. The user then has the LED’s as the indicator and no sound.

Leakage Checking

To check for pipe leakage, proceed as follows:
Approach the pipe slowly with the sensor pointing to the pipe. Repeat the procedure from the

other side of the pipe. When the sensor is near to a leak, the LED will light and the frequency
of the beep will increase.

It takes at least 2-min for the sensor to recover after leak detection.

BATTERY REPLACEMENT

When the low battery LED turns ON, it is recommended to replace the batteries with new ones
to ensure the accuracy of the meter.

Open the battery comportment and replace the batteries with 4 new AA batteries.

TROUBLESHOOTING
Meter does not turn on

Make sure you press the ON/OFF key for about two seconds.1.
Make sure the batteries are OK2.
Replace the batteries and try again3.

Ready LED does not turn on after 60 seconds warm up

Check the sensor contact. If LED is still off, please return the meter for replacement or repair.1.

MAINTENANCE

Situations to be avoided

If silicone vapor is absorbed onto sensor’s surface, the sensor will become coated. So, avoid 1.
exposure of the meter to silicone adhesive, hair grooming materials, and silicone rubber.
This situation reduces the meter’s effectiveness.

High-density exposure to corrosive materials such as H2S, Sox, CI2, and HCL etc may cause 2.
corrosion or breakage of the lead wires or heater material.

Second drift may occur when the sensor is contaminated by alkaline metals or especially salt 3.
water spray

Sensor drift may occur if soaked or splashed with water.4.
Freezing water on the sensor surface may damage it or alter its characteristics.5.
Do not operate the meter under low oxygen atmosphere. The required operating oxygen is 6.

around 21% under ambient oxygen environment.

Situations to be avoided whenever possible

Light condensation under indoor usage should not be a problem for the sensor. However, 1.
if water condenses on the sensor’s surface for a time period, the sensor characteristics may
drift.

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

7

Sensor performance may be also affected if exposed to a high density gas for a long time 2.
even when the meter is off.

When the meter is off for a long period of time, the sensor may show a drift in resistance 3.
according to the storage environment. The meter should be stored in sealed bag with clean
air.

Note:

When the unit is not powered on for a long time, the warm-up time becomes longer for
stabilization.

Regardless of the powering state of the meter, if the meter is exposed to extreme condition 4.
such as high humidity, extreme temperature, or high contamination levels for a long time,
the performance of the meter could be affected.

SPECIFICATIONS
Sensor: Semiconductor

Response Time: < 10 seconds
Warm up time: < 60 seconds
Operation Temp. Range: -5°C ~ 45°C / 23°F ~ 113°F
Auto Power Off: 10 minutes after last key pressure.
Power supply : (4) AA batteries; 9V power adaptor (plug specifications: Outer diameter:3.5mm;

Inner diameter: 1.35mm; Center positive, 500mA maximum).

Battery life: 14 hours (Continuous working)
Minimum BAT. voltage: 4.8V
Probe length: 447 mm (17.6 inches)
Size: 175 x 70 x 38 mm (HxWxT)
Indicator: Intermittent beep (Acoustic) / LED (Visual)

Range GSD600 Gas Leak Detector

Methane
Propane

40 to 640 ppm
35 to 580 ppm

Sensitivity 35ppm (Propane)

Advantage Fast response & High Methane sensitivity

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

9

Français

GSD600

Détecteur de fuite de gaz

Mode d’emploi

GSD600_Rev001
© 2008 Amprobe Test Tools.
Tous droits réservés.

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

10

Limites de garantie et de responsabilité

Amprob e garantit l’absence d e vices de matériaux e t de fabric ation de ce produit pendant une
périod e d’un an prenant effet à la date d’achat. Cet te garantie ne s’appliqu e pas aux fusibles, aux
piles jetables ni à tout produit mal utilisé, modifié, contaminé, négligé ou endommagé par accident
ou soumis à des conditions anormales d’utilisation et de manipulation. L’obligation de garantie
d’Amprobe est limitée, au choix d’Amprobe, au remboursement du prix d’achat ou à la réparation/
remplacement gratuit d’un produit défectueux. Les distributeurs agréés par Amprobe ne sont pas
autoris és à appliquer une garantie plus étendue au nom d’Amprobe. Pour bénéficie r de la garantie,
renvoyez le produit accompagné d’un justificatif d ’achat auprès d’un centre de services agréé par
Amprob e Test Tools ou d’un distributeur ou d’un revendeur Amprobe. Voir la section Réparation
pour tous les détails. LA PRESENTE GARANTIE EST LE SEUL ET EXC LUSIF RECOURS. TOUTES AUTRES
GARA NTIES, EXPLICITES, IMPLICITES OU STATUTAIRES, NOTAMMENT LE CAS ECHEANT LES
GARA NTIES DE QUALITE MARCHANDE OU D’ADAPTATION A UN OBJEC TIF PARTICULIER, SONT
EXCLUES PAR LES PRESENTES. AMPROBE, L A SOCIÉTÉ MÈRE OU SES FILIALES NE PEUVENT EN AUCUN
CAS ÊTRE TENUES RESPONSABLES DES DOMMAGES PARTICULIERS , INDIRECTS, ACCIDENTELS OU
CONSÉCU TIFS, NI D’AUCUNS DÉGÂTS OU PERTES DE DONNÉES, SUR UNE BASE CONTRACTUELLE,
EXTRA-CONTRACTUELLE OU AUTRE. Etant donné que cer taines juridictions n’admettent pa s les
limitations d’une condition de garantie implicite, ou l’exclusion ou la limitation de dégâts accidentels
ou consécutifs , il se peut que les limitations et/ou les exclusions de cette garantie ne s’appliquent pas
à votre cas.

Réparation
Tous les outils de test renvoyés pour un étalonnage ou une réparation couverte ou non par la
garantie doivent être accompagnés des éléments suivants : nom, raison sociale, adresse, numéro
de téléphone et justificatif d’achat. Ajoutez également une brève description du problème ou du
service demandé et incluez les cordons de mesure avec l’appareil. Les frais de remplacement ou
de réparation hors garantie doivent être acquittés par chè que, mandat, car te de crédit avec date
d’expiration, ou par bon de commande payable à l’ordre de Amprobe

®

Test Tools.

Remplacements et réparations sous garantie – Tous pays

Veuillez lire la déclaration de garantie et vérifier la pile avant de demander une réparation. Pendant
la période de garantie, tout outil de test défectueux peut être renvoyé auprès de votre distributeur
Amprobe

®

Test Tools pour être échangé contre un produit identique ou similaire. Consultez la

votre région. Au Canada et aux Et ats-Unis, les appareils devant être remplacés ou réparés sous
garantie peuvent également être envoyés dans un centre de services Amprobe

®

Test Tools (voir page

suivante pour les adresses).

Remplacements et réparations hors garantie – C anada et Etats-Unis

Les appareils à réparer hors garantie au C anada et aux Etats -Unis doivent être envoyés dans un
centre de services Amprobe

®

Test Tools. Appelez Amprobe® Test Tools ou renseignez-vous auprès de

votre lieu d’achat pour connaître les tarifs en vigueur de remplacement ou de réparation.

Remplacements et réparations hors garantie – Europe

Les appareils européens non couver ts par la garantie peuvent être remplacés par votre distributeur
Amprobe

®

Test Tools pour une somme nominale. Consultez la section « Where to Buy » sur le site

*(

Réser vée à la correspondance – Aucune réparation ou remplacement n’est pos sible à cette adresse.

Nos clients européens doivent contacter leur distributeur.)

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

11

Combustible Gas

Detector

Methane/Propane (ppm)

1

3

5

4

2

>320

>640

>160

>80

>40

Ready

Batt.

OK

LOW

➊ Sonde flexible

➋

Capuchon du capteur

➌

Voyant lumineux

➍

Bouton marche/arrêt

➎

Prise d’adaptateur (adaptateur

d’alimentation non fourni avec
le GSD600)

➏

Prise d’écouteur (écouteur non

fourni avec le modèle GSD600)

➐ Mollette de réglage

muet/sonore

N’oubliez pas de tenir compte de la valeur
de méthane restante en relevant un nouveau
résultat.

➊

Voyant de méthane niveau 5

➋

Voyant de propane niveau 5

➌

Témoin de capteur prêt

➍

Témoin de mise sous tension et

batterie correcte

➎ Témoin de batterie faible

Indicateur

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

12

GSD600

Détecteur de fuite de gaz

SOMMAIRE

Fonctionnalités ....................................................................................................................................5

Accessoires en standard ......................................................................................................................5

Fonctionnement ..................................................................................................................................5

Bouton marche/arrêt .....................................................................................................................5

Etat de préchauffage .....................................................................................................................5

Fonctionnement en mode muet ...................................................................................................5

Vérification des fuites ....................................................................................................................6

Changement des piles .........................................................................................................................6

Dépannage ..........................................................................................................................................6

Entretien ..............................................................................................................................................6

Situations à éviter ..........................................................................................................................6

Situations à éviter dans la mesure du possible ............................................................................6

Caractéristiques générales ..................................................................................................................7

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

13

FONCTIONNALITÉS DU GSD600

Détecte le gaz méthane et propane•
Identifie rapidement les fuites de gaz•
Etalonnage automatique à la mise sous tension•
Mise en veille automatique pour préserver la batterie•
60 secondes de préchauffage•
Temps de réponse inférieur à 10 secondes•
Alerte aux fuites par voyants à 5 niveaux•
Sonde flexible de 440 mm•
Prise d’écouteur intégrée•
Fonctionnement en mode muet•

ACCESSOIRES EN STANDARD

1x instrument GSD600
4x piles AA
1x mode d’emploi

FONCTIONNEMENT

Bouton marche/arrêt

Appuyez sur la touche marche/arrêt pendant plus de deux secondes pour mettre le •
détecteur sous tension. Le témoin de batterie correcte (Batt. OK) reste allumé lorsque le
détecteur est sous tension.

Pour assurer la précision, les utilisateurs doivent procéder au préchauffage dans une •
atmosphère propre.

Le détecteur s’éteint automatiquement si aucun bouton-poussoir n’est activé pendant •
dix minutes.

Appuyez de nouveau sur la touche marche/arrêt pour éteindre le détecteur.•

Etat de préchauffage

Le capteur passe en phase de préchauffage quand le détecteur est sous tension et le témoin •
prêt Ready est éteint. Le temps de préchauffage est inférieur à 60 secondes.

Lorsque le témoin prêt Ready est allumé, le détecteur est prêt à l’emploi.•
Pendant cette période de préchauffage, un circuit de compensation spécial limite •

automatiquement l’effet des modifications environnementales.

La phase de préchauffage se répète chaque fois que l’appareil est mis hors tension, puis de
nouveau sous tension. Patientez 60 secondes.

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

14

Fonctionnement en mode muet

La cadence du bip sonore s’élève à mesure que la concentration de gaz détectée augmente.
Quand il est utilisé avec un écouteur, le détecteur fonctionne automatiquement en mode muet,

permettant à l’utilisateur d’écouter les bips par le biais des écouteurs. L’écouteur n’est pas
fourni avec le modèle GSD600. Cet appareil fonctionne avec un écouteur standard.

Si l’utilisateur n’utilise pas l’écouteur, il peut couper le son de l’avertisseur en commutant le
bouton Mute sur la position marche. L’utilisateur peut visualiser les voyants indicateurs mais
sans le son.

Vérification des fuites

Pour contrôler les fuites de conduites, procédez comme suit :
Approchez lentement du tuyau, le capteur étant orienté vers le tuyau. Répétez la procédure de

l’autre côté du tuyau. Lorsque le capteur approche d’une fuite, le voyant s’allume et la cadence
des bips sonores augmente.

Il faut moins de 2 minutes au capteur pour récupérer après la détection d’une fuite.

CHANGEMENT DES PILES

Lorsque le témoin de batterie faible s’allume, il est recommandé d’installer des piles neuves
pour la précision optimale du détecteur.

Ouvrez le compartiment des piles et installez 4 piles AA neuves.

DÉPANNAGE
Le détecteur ne s’allume pas

Veillez à appuyer la touche marche/arrêt pendant environ deux secondes.1.
Vérifiez l’état des piles.2.
Replacez les piles et recommencez.3.

Le témoin prêt ne s’allume pas après 60 secondes de préchauffage

Vérifiez le contact du capteur. Si le voyant est toujours éteint, renvoyez le détecteur pour le 1.
faire réparer ou remplacer.

ENTRETIEN

Situations à éviter

Si la vapeur de silicone est absorbée sur la surface du capteur, le capteur en est enduit. Il 1.
faut donc éviter l’exposition du détecteur aux adhésifs au silicone, produits cosmétiques
capillaires et au caoutchouc de silicone car cela réduit l’efficacité du détecteur.

Une exposition à des hautes densités de matières corrosives de type H2S, Sox, CI2 et HCL etc. 2.
risque d’entraîner la corrosion ou la rupture des fils de connexion ou des
éléments chauffants.

Une dérive du capteur risque d’être induite par la contamination du capteur par les métaux 3.
alcalins ou d’eau salée pulvérisée spéciale.

Une dérive du capteur est possible si l’appareil est trempé ou éclaboussé par l’eau.4.

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

15

L’eau gelée à la surface du capteur est susceptible de l’endommager ou de modifier 5.
ses caractéristiques.

N’utilisez pas le détecteur dans les atmosphères faibles en oxygène. Le niveau d’oxygène 6.
requis en fonctionnement est d’environ 21 % dans les conditions d’oxygène ambiantes.

Situations à éviter dans la mesure du possible

Une légère condensation à l’intérieur des locaux ne perturbe pas le capteur. Toutefois, si 1.
l’eau se condense à la surface du capteur pendant une certain temps, les caractéristiques du
capteur risquent de dériver.

Les performances de capteur peuvent également être affectées par son exposition à un gaz 2.
à haute densité pendant une période prolongée alors même que le détecteur est éteint.

Lorsque le détecteur est éteint à long terme, le capteur est susceptible de montrer une 3.
dérive selon son environnement de stockage. Le détecteur doit être entreposé dans une
poche hermétique dans un atmosphère propre.

Remarque :

Lorsque l’appareil n’est pas mis sous tension pendant une période prolongée, la période de
préchauffage met plus de temps à le stabiliser.

Quel que soit l’état de la mise sous tension, les performances du détecteur sont susceptibles 4.
d’être affectées par son exposition à des conditions extrêmes, et notamment à des
températures extrêmes ou à des niveaux d’humidité et de contamination élevés pendant
une période prolongée.

CARACTÉRISTIQUES GÉNÉRALES
Détecteur : à semi-conducteur

Temps de réponse : < 10 secondes
Temps de préchauffage : < 60 secondes
Plage de températures de fonctionnement : -5 °C ~ 45 °C / 23 °F ~ 113 °F
Arrêt automatique : 10 minutes après la dernière pression d’une touche
Alimentation : (4) piles AA ; adaptateur d’alimentation 9V (caractéristiques du connecteur :

diamètre externe : 3,5 mm ; diamètre interne : 1,35 mm; centre positif, 500 mA maximum)

Autonomie de batterie : 14 heures (utilisation continue)
Tension BAT. minimum : 4,8 V
Longueur de sonde : 447 mm (17,6 po)
Dimension : 175 x 70 x 38 mm (6,9 x 2,8 x 1,5 po)
Témoin : Bip intermittent (acoustique) / voyant (visuel)

Gamme Détecteur de fuite de gaz GSD600

Méthane
Propane

40 à 640 ppm

35 à 580 ppm
Sensibilité 35 ppm (propane)

Avantage Réponse rapide et haute sensibilité au méthane

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

17

Deutsch

GSD600

Gaslecksucher

Bedienungshandbuch

GSD600_Rev001
© 2008 Amprobe Test Tools.
Alle Rechte vorbehalten.

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

18

Beschrä nkte Gewährleistung und Haftungsb eschränkung

Es wird gewährleist et, dass dieses Amprobe -Produkt fü r die Dauer von einem Ja hr ab dem Kaufdatum
frei von Material- un d Fertigungsd efekten ist. Diese Gewährleistung erstreckt sich nicht auf Sich erungen,
Einwegba tterien oder Sc häden durch Unfälle, Nachläs sigkeit, Missbrauch, Änderungen oder abno rmale
Betrieb sbedingunge n bzw. unsachgemä ße Handhabung. Die Garantiev erpflichtung von Amprobe be schränkt
sich darau f, das s Amprobe nach eig enem Ermessen den Kaufpreis ersetzt oder a ber das defekte P rodukt
unentgeltlich repariert oder austauscht. Die Verkaufs stellen sind nich t dazu berechtigt , diese Gewährlei stung
im Namen vo n Amprobe zu erwe itern. Um während d er Gewährleistungsperiode Ser viceleistung en zu
beansp ruchen, das Produkt mit Kau fnachweis an ein autorisier tes Amprobe Test Tool s Service-Center oder
an einen Amprobe-Fachhän dler/-Distributor eins enden. Nähere Einzelheiten siehe Abs chnitt „Reparatur“.
DIESE GE WÄHRLEISTUNG STELLT DEN EINZIGEN UND ALLEINIG EN RECHTSANSP RUCH AUF SCHADENERSATZ
DAR. ALL E ANDEREN GEWÄHR LEISTUNGEN, VERTRAGLICH GEREGELTE ODER GESETZLIC H VORGESCHRIEBE NE,
EINSCH LIESSLICH DER GE SETZLICHEN GEWÄHRLEI STUNG DER MARK TFÄHIGKEIT UND DER EIGNUNG FÜR EINEN
BESTIM MTEN ZWECK, W ERDEN ABGELEHNT. WEDER AMPRO BE NOCH DESSEN MUT TERGESELLS CHAFT ODER
TOCHTERGESELLS CHAFTEN ÜBERNEHMEN HAFTUNG FÜR SPEZIELL E, INDIREKTE, N EBEN- ODER FOLGESCHÄDEN
ODER FÜR VERLUSTE, D IE AUF BELIEBIGER U RSACHE ODER RECHT STHEORIE BERUHEN. Weil eini ge Staaten
oder Länder den Au sschluss oder d ie Einschränkung ei ner implizierte n Gewährleistun g sowie den Aussch luss
von Begleit- oder Folgeschäd en nicht zulassen , ist diese Gewährleistun gsbeschränku ng möglicherwe ise für Sie
nicht gültig.

Reparatur
Alle Geräten, die innerhalb ode r außerhalb des Garantiezeitraums zur Reparatur oder Kalibrierung
einges endet werden, müssen mit f olgenden Informationen und Dokumenten versehen werden: Name
des Kunde n, Firmenname, Adresse, Tele fonnummer und Kaufbeleg. Zusätzlich bitte de m Messgerät eine
kurze Bes chreibung des Problems od er der gewünschten Wartun g sowie die Messle itungen beileg en. Die
Gebühren für Reparaturen außerhalb der Garantie ode r für den Ersatz vo n Instrumenten müssen per Scheck ,
Geldanw eisung oder Kreditkarte (Kreditkartennum mer mit Ablaufdatum) beglich en werden oder es muss ein
Auftrag an Amprobe® Test Tools form uliert werden.

Garantiereparaturen und -au stausch - alle Länder

Bitte die Garantieerklärung lesen und die Batterie prüfen, b evor Reparaturen angeforde rt werden. Während
der Garantieperio de können alle defek ten Geräte zum Umtausch geg en dasselbe oder ein ähnliches Produkt
an den Amp robe® Test Tools- Distributor ge sendet werden . Ein Verzeichnis der zu ständigen Dis tributoren ist

können in de n USA und in Kanada Ge räte an ein Amprobe® Test Tools Ser vice-Center (Adres se siehe nächste
Seite) zur Re paratur oder zum Um tausch einges endet werden.

Reparatu ren und Ersatz auß erhalb des Garant iezeitraums - USA un d Kanada

Für Repara turen außerhalb des Garantiezeitraums in d en Vereinigten Staaten und in Kanada werde n die
Geräte an ein Amprobe® Test Tools Ser vice-Center gesendet. Auskunft übe r die derzeit gelte nden Reparatur­und Aust auschgebühren erhalte n Sie von Amprobe® Test Tools ode r der Verkaufsstelle.

Reparatu ren und Austausc h außerhalb des Garantiezeit raums - Europa

Geräte mit abgelauf ener Garantie könne n durch den zuständigen Amprobe® Test Tools- Distributor ge gen

*(Nur Korre spondenz – keine Reparaturen und kein Umtau sch unter dieser Anschrif t. Kunden in Europa
wenden sich an den zus tändigen Distributor.)

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

19

➊ Flexible Sonde

➋

Sensorkappe

➌

Anzeiger-LED

➍

EIN/AUS-Taste

➎

Adapterbuchse (Stromadapter

gehört nicht zum Lieferumfang
des GSD600)

➏

Kopfhörerbuchse (Kopfhörer

gehört nicht zum Lieferumfang
des GSD600)

➐

Stummschalter

Unbedingt jeglichen Methanrestwert
berücksichtigen, wenn neue Messungen
durchgeführt werden.

➊

Methan 5-Stufen-LED

➋

Propan 5-Stufen-LED

➌

Sensor-bereit-LED

➍

„Strom EIN“- und „Batt. OK“-LED

➎

„Batt. LOW“-LED

Anzeiger

Combustible Gas

Detector

Methane/Propane (ppm)

1

3

5

4

2

>320

>640

>160

>80

>40

Ready

Batt.

OK

LOW

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

20

GSD600

Gaslecksucher

INHALT

Merkmale .............................................................................................................................................5

Standardzubehör ................................................................................................................................5

Bedienung ...........................................................................................................................................5

Strom EIN/AUS-Taste ......................................................................................................................5

Aufwärmstatus ...............................................................................................................................5

Stummschaltfunktion ....................................................................................................................5

Leckprüfung ...................................................................................................................................6

Ersetzen der Batterie ..........................................................................................................................6

Fehlerbehebung ..................................................................................................................................6

Wartung ...............................................................................................................................................6

Zu vermeidende Situationen .........................................................................................................6

Möglichst zu vermeidende Situationen .......................................................................................6

Spezifikationen ...................................................................................................................................7

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

21

GSD600-MERKMALE

Erkennt Methan- und Propangas•
Lokalisiert Gaslecks schnell•
Kalibriert sich automatisch nach Einschaltung•
Schaltet sich automatisch ab, um Batteriestrom zu sparen•
60 Sekunden Aufwärmzeit•
Weniger als 10 Sekunden Ansprechzeit•
Leckalarm über 5-Stufen-LED•
440 mm lange flexible Sonde•
Integrierte Kopfhörerbuchse•
Stummschaltfunktion•

STANDARDZUBEHÖR

1 GSD600 Gaslecksucher
4 LR6/AA-Batterien
1 Bedienungshandbuch

BEDIENUNG

Strom EIN/AUS-Taste

Die EIN/AUS-Taste mehr als 2 Sekunden gedrückt halten, um das Messgerät einzuschalten. •
Wenn das Messgerät eingeschaltet ist, leuchtet die „Batt. OK“-LED.

Zur Gewährleistung der Genauigkeit müssen Bediener eine Aufwärmzeit in sauberer Luft •
einhalten.

Das Messgerät schaltet sich automatisch aus, wenn 10 Minuten lang keine Taste gedrückt •
wird.

Die EIN/AUS-Taste erneut drücken, um das Messgerät auszuschalten.•

Aufwärmstatus

Wenn das Messgerät eingeschaltet ist und die Ready-LED ist leuchtet nicht, befindet sich der •
Sensor in einem Aufwärmprozess. Die Aufwärmzeit dauert weniger 60 Sekunden.

Sobald die Ready-LED leuchtet, ist das Messgerät betriebsbereit.•
Während der Aufwärmzeit begrenzt ein spezieller Kompensationsschaltkreis die Wirkung •

von Umgebungsveränderungen automatisch.

Jedes Ausschalten und Wiedereinschalten des Geräts bewirkt, dass das Gerät den
Aufwärmprozess erneut durchläuft. 60 Sekunden warten.

Stummschaltfunktion

Die Frequenz des akustischen Signals wird erhöht, wenn die festgestellte Gaskonzentration
ansteigt.

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

22

Wenn das Messgerät mit einem Kopfhörer verwendet wird, ist das Gerät automatisch
stummgeschaltet, und der Bediener kann das akustische Signal über den Kopfhörer
wahrnehmen. Der Kopfhörer gehört nicht zum Lieferumfang des GSD600. Ein
Standardkopfhörer funktioniert mit diesem Gerät.

Wenn der Kopfhörer nicht verwendet wird, kann der Bediener das akustische Signal durch
Umschalten in die Position ON stummschalten. Dem Bediener stehen dann die LEDs (ohne
akustisches Signal) als Anzeiger zur Verfügung.

Leckprüfung

Prüfen auf Rohrlecks:
Den Sensor gegen das Rohr richten und das Messgerät langsam näher an das Rohr bringen. Das

Verfahren auf der gegenüberliegenden Seite des Rohrs wiederholen. Wenn sich der Sensor im
Bereich eines Lecks befindet, beginnt die LED zu leuchten und die Frequenz des akustischen
Signals steigt an.

Der Sensor erfordert nach jeder Leckerkennung 2 Minuten zur Wiederherstellung.

ERSETZEN DER BATTERIE

Wenn die „Batt. LOW“-LED zu leuchten beginnt, sollten die Batterien zur Gewährleistung der
Genauigkeit des Messgeräts durch neue Batterien ersetzt werden.

Das Batteriefach öffnen und die Batterien durch 4 neue LR6/AA-Batterien ersetzen.

FEHLERBEHEBUNG
Messgerät lässt sich nicht einschalten

Sicherstellen, dass die EIN/AUS-Taste mindestens 2 Sekunden lang gedrückt wird.1.
Sicherstellen, dass die Batterien OK sind.2.
Die Batterien ersetzen einen neuen Versuch machen.3.

Ready-LED beginnt nach 60 Sekunden Aufwärmzeit nicht zu leuchten

Den Sensorkontakt prüfen. Falls die LED nach wie vor nicht leuchtet, das Messgerät zum 1.
Austausch/zur Reparatur einsenden.

WARTUNG

Zu vermeidende Situationen

Falls die Oberfläche des Sensors Silikondampf aufnimmt, wird der Sensor blockiert. Das 1.
Messgerät demzufolge nicht Silikonklebstoffen, Haarpflegeprodukten oder Silikongummi
aussetzen. Diese Situationen verringert die Wirksamkeit des Messgeräts.

Exposition gegenüber zersetzenden Stoffen wie H2S, Sox, CI2 und HCL kann Korrosion oder 2.
Bruch von Bleidrähten oder Heizmaterialien verursachen.

Sensorabweichung kann auftreten, wenn der Sensor durch Alkalimetalle oder insbesondere 3.
Salzwasserspray verunreinigt wird.

Sensorabweichung kann auftreten, wenn das Gerät mit Wasser durchtränkt oder 4.
bespritzt wird.

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

23

Gefrierendes Wasser auf der Sensoroberfläche kann das Messgerät beschädigen oder dessen 5.
Eigenschaften verändern.

Das Messgerät nicht in Umgebungen mit niedrigem Sauerstoffgehalt betreiben. Der 6.
erforderliche Betriebssauerstoffgehalt liegt bei ungefähr 21 % Umgebungssauerstoff.

Möglichst zu vermeidende Situationen

Lichtkondensation bei Gebrauch in Gebäuden sollte für den Sensor kein Problem darstellen. 1.
Wenn jedoch für eine Weile Wasser auf der Oberfläche des Sensors kondensiert, können die
Sensoreigenschaften abweichen.

Die Sensorleistung kann auch beeinträchtigt werden, wenn das Gerät für lange Zeit einem 2.
hochdichten Gas ausgesetzt wurde, selbst wenn das Messgerät ausgeschaltet war.

Wenn das Messgerät lange Zeit ausgeschaltet wird, kann der Sensor je nach 3.
Lagerungsumgebung eine Widerstandsabweichung aufweisen. Das Messgerät sollte in
einem mit sauberer Luft versiegelten Beutel gelagert werden.

Hinweis:

Wenn das Gerät lange Zeit nicht eingeschaltet wird, erhöht sich die Aufwärmzeit für
Stabilisierung.

Falls das Messgerät unabhängig von dessen Ein/Aus-Stadium längere Zeit extremen 4.
Bedingungen (z. B. hohe Luftfeuchtigkeit, extreme Temperaturen oder hohe
Verschmutzungsgrade) ausgesetzt wird, kann die Leistung des Messgeräts
beeinträchtigt sein.

SPEZIFIKATIONEN
Sensor: Halbleiter

Ansprechzeit: < 10 Sekunden
Aufwärmzeit: < 60 Sekunden
Betriebstemperaturbereich: -5 °C ~ 45 °C / 23 °F ~ 113 °F
Automatische Ausschaltung: 10 Minuten nach letztem Tastendruck
Stromversorgung: (4) LR6/AA-Batterien; 9 V Stromadapter (Steckerspezifikationen:

Außendurchmesser: 3,5 mm; Innendurchmesser: 1,35 mm; Mitte positiv, 500 mA max.)

Batterielebensdauer: 14 Stunden (Dauerbetrieb)
Min. Batteriespannung: 4,8 V
Sondenlänge: 447 mm
Abmessungen: 175 x 70 x 38 mm
Anzeiger: Periodisches akustisches Signal / visuelle LED

Bereich GSD600 Gaslecksucher

Methan
Propan

40 bis 640 ppm

35 bis 580 ppm
Empfindlich keit 35 ppm (Propan)

Vorteil

Schnelles Ansprechen und hohe Methan-

Empfindlichkeit

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

25

Italiano

GSD600

Cercafughe gas

Manuale d’uso

GSD600_Rev001
© 2008 Amprobe Test Tools.
Tutti i diritti riservati.

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

26

Garanzia limitata e limitazione di responsabilità

Questo prodotto Amprobe sarà esente da difetti di materiale e fabbricazione per un a nno a decorrere dalla
data di acq uisto. Sono escl usi da questa garanzia i fusibili, le pile mon ouso e i danni causati da incide nti,
neglige nza, uso impropr io, alterazione, contaminazione o condizio ni anomale di funzion amento o
maneggiamento. L’obblig o di garanzia è limitato, a scelta della Amprob e, al rimborso del p rezzo d’acquisto,
alla riparazione gratui ta o alla sostituzio ne di un prodotto di fettoso. I riven ditori non sono autorizzati a of frire
nessun ’altra garanzia a nome d ella Amprobe. Per richiedere un inter vento durante il peri odo di garanzia
restituire il prodo tto, allegando la ricevuta di acquisto, a un centro di as sistenza autorizzato Amp robe Test
Tools oppur e a un rivenditore o dis tributore Amprobe locale. Per ulteriori informazioni vede re la sezione
Riparazio ni. QUESTA GARANZIA È IL SOLO RI CORSO A DISPOS IZIONE DELL’ACQUIRENTE E S OSTITUISCE
QUALSI ASI ALTRA GARANZIA, E SPRESSA, IMPLICITA O PREVISTA DALL A LEGGE, COMPRESA Q UAL SIASI
GARA NZIA IMPLICITA DI CO MMERCIABILI TÀ O DI IDONEITÀ PER SCOPI PARTICOL ARI. NÉ LA AMPROBE NÉ L A
SUA SOCIE TÀ MADRE O SUE AFFIL IATE SARANNO RESPONSA BILI DI DANNI O PERD ITE SPECIALI, I NDIRETTI
O ACCIDENTALI, DERIVAN TI DA QUALSIASI C AUSA O TEORIA. Poiché alcuni stati o Pae si non permetto no
l’esclusione o la limitazione di una garanzia implicita o di dan ni accidentali o indiretti, q uesta limitazio ne di
respon sabilità potrebbe non rigu ardare l’acquirente.

Riparazioni

A tutti gli s trumenti di misura restitui ti per intervent i in garanzia o non coper ti dalla garanzia, oppure per
la taratura, devono essere alle gate le seguenti informazioni: il proprio nome e quello d ell’azienda, indirizzo,
numero telefonico e ri cevuta di acquis to. Allegare anche u na breve descrizione del problema o dell’intervento
richies to e i cavi di misura. Gli importi dovuti per so stituzioni o riparazioni non cop erte dalla garanzia vanno
versat i tramite assegno , vaglia bancario, carta di cre dito con data di sca denza, oppure or dine di acquisto
all’ordine di Amprobe® Test Tools.

Sostituzioni e riparazioni in garanzia – Tutti i Paesi

Si prega di l eggere la garanzia e di controllare le pile prima di richiede re una riparazione. Durante il periodo di
garanzia, si può resti tuire uno strumen to difettoso al rivenditore A mprobe® Test Tools per ri cevere un prodot to

più vicini. Negli Stati U niti e nel Canada gli s trumenti da sostituire o riparare in garanzia possono e ssere inviati
anche a un ce ntro di assistenza Amprob e® Test Tools (gli in dirizzi sono alla pag ina successiva).

Sostituzioni e riparazioni non coperte dalla garanzia – U.S.A. e Canada

Per ripara zioni non coperte dalla garanzia, negli Stati Uniti e nel Canada, lo strumento d eve essere inviato a u n
centro di assistenza Amprob e® Test Tools. Rivolgersi alla Amprob e® Test Tools o al rive nditore per infor mazioni
sui costi d elle riparazioni e so stituzioni.

Sostituzioni e riparazioni non coperte dalla garanzia – Europa

Gli strum enti acquistati in Europa e non coperti dalla garanzia possono essere sos tituiti dal rivend itore

*(Solo per corrispondenza; no n rivolgersi a que sto indirizzo per riparazioni o sostituzioni. Si pregano i clienti
europei di rivolger si al rivenditore.)

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

27

➊ Sonda flessibile

➋

Sensore

➌

Spie LED

➍

Pulsante di accensione/

spegnimento

➎ Connettore per adattatore di

corrente (l’adattatore non è
fornito con il GSD600)

➏

Connettore per cuffia (la cuffia

non è fornita con il GSD600)

➐ Cursore di silenziamento

Tenere conto dell’eventuale valore di metano
rimasto quando si esegue una nuova misura.

➊

Cinque LED del livello di metano

➋

Cinque LED del livello di propano

➌

LED “sensore pronto”

➍

LED di accensione e batteria in buone

condizioni

➎ LED di bassa carica della batteria

Spie

Combustible Gas

Detector

Methane/Propane (ppm)

1

3

5

4

2

>320

>640

>160

>80

>40

Ready

Batt.

OK

LOW

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

28

GSD600

Cercafughe gas

INDICE

Caratteristiche .....................................................................................................................................5

Accessori standard ...............................................................................................................................5

Funzionamento ...................................................................................................................................5

Pulsante di accensione/spegnimento ............................................................................................5

Stato di riscaldamento ...................................................................................................................5

Funzione di silenziamento ............................................................................................................5

Verifica della presenza di fughe ...................................................................................................6

Sostituzione delle pile .........................................................................................................................6

Soluzione dei problemi .......................................................................................................................6

Manutenzione .....................................................................................................................................6

Situazioni da evitare ......................................................................................................................6

Situazioni da evitare ogniqualvolta possibile ..............................................................................6

Dati tecnici ...........................................................................................................................................7

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

29

CARATTERISTICHE DEL GSD600

Rilevazione della presenza di metano e propano•
Individuazione rapida di fughe di gas•
Taratura automatica a strumento acceso•
Autospegnimento per ridurre il consumo della batteria•
Tempo di riscaldamento pari a 60 secondi•
Tempo di risposta minore di 10 secondi•
LED a 5 livelli di segnalazione fughe•
Sonda flessibile lunga 440 mm•
Connettore per cuffia incorporato•

Funzione di silenziamento•

Accessori standard

Uno cercafughe GSD600
Quattro pile stilo (AA)
Una copia del manuale d’uso

FUNZIONAMENTO

Pulsante di accensione/spegnimento

Per accendere lo strumento, premere l’apposito pulsante per due secondi. Mentre lo •
strumento è acceso, il LED Batt. OK rimane illuminato.

Ai fini della precisione, fare riscaldare lo strumento in aria pulita.•
Lo strumento si spegne automaticamente se non si preme nessun pulsante per 10 minuti. •
Per spegnere lo strumento, premere di nuovo il pulsante di accensione.•

Stato di riscaldamento

Quando lo strumento è acceso e il LED Ready è spento, il sensore entra in una fase di •
riscaldamento, che dura meno di 60 secondi.

Quando il LED Ready è illuminato, lo strumento è pronto all’uso.•
Durante il periodo di riscaldamento, uno speciale circuito di compensazione limita •

automaticamente l’effetto delle variazioni ambientali.

Ogni volta che si spegne e si riaccende lo strumento, esso passa di nuovo attraverso la fase di
riscaldamento; attendere 60 secondi.

Funzione di silenziamento

La frequenza del segnale acustico aumenta a mano a mano che aumenta la concentrazione del
gas rilevato.

Quando si usa lo strumento con la cuffia, esso è automaticamente silenziato e si può udire il
segnale acustico in cuffia. La cuffia non è fornita con il GSD600; si può adoperare una cuffia
standard.

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

30

Se non si usa la cuffia, si può silenziare il segnale acustico portando l’apposito cursore nella
posizione ON e lasciando i LED come unici indicatori.

Verifica della presenza di fughe

Per controllare se c’è una fuga di gas da un tubo, procedere come segue:
Avvicinarsi lentamente al tubo con il sensore puntato su di esso. Ripetere la procedura dall’altro

lato del tubo. Quando il sensore è vicino a una fuga, uno dei LED si illumina e la frequenza del
segnale acustico aumenta.

Una volta rilevata una fuga di gas, occorrono almeno due minuti perché il sensore si ripristini.

SOSTITUZIONE DELLE PILE

Quando il LED Batt. LOW si illumina, sostituire le pile con pile nuove per assicurare la precisione
dello strumento.

Aprire lo scomparto delle pile e sostituirle con quattro pile stilo (AA) nuove.

SOLUZIONE DEI PROBLEMI

Lo strumento non si accende.

Accertarsi che il pulsante di accensione/spegnimento rimanga premuto per almeno due 1.
secondi.

Accertarsi che le pile siano cariche.2.
Sostituire le pile e riprovare.3.

Il LED Ready non si accende dopo il periodo di riscaldamento di 60 secondi.

Controllare il contatto del sensore. Se ancora il LED non si illumina, restituire lo strumento 1.
per farlo sostituire o riparare.

MANUTENZIONE

Situazioni da evitare

Se la superficie del sensore assorbe vapore di silicone, su di essa si forma un rivestimento. 1.
Evitare quindi di esporre lo strumento ad adesivi a base di silicone, balsami per capelli e
gomma siliconica. Queste situazioni riducono l’efficacia dello strumento.

L’esposizione ad alte densità di materiali corrosivi come, ad esempio, H2S, Sox, CI2 e HCL, 2.
può causare corrosione o rottura dei cavi o del materiale dell’elemento riscaldante.

Le caratteristiche del sensore possono subire una deriva se esso viene contaminato da 3.
metalli alcalini o specialmente spray di acqua salata.

Le caratteristiche del sensore possono subire una deriva se esso viene immerso in acqua o 4.
spruzzato d’acqua.

Il congelamento di acqua sulla superficie del sensore lo può danneggiare o alterarne 5.
le caratteristiche.

Non usare lo strumento in un’atmosfera a bassa concentrazione di ossigeno. La 6.
concentrazione necessaria di ossigeno nell’ambiente di funzionamento è di circa 21%.

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

31

Situazioni da evitare ogniqualvolta possibile

Una leggera condensazione se si usa lo strumento in un locale chiuso non rappresenta un 1.
problema per il sensore. Se però sulla superficie del sensore si condensa acqua per un certo
tempo, le caratteristiche del sensore possono subire una deriva.

Inoltre le caratteristiche del sensore possono essere influenzate se esso viene esposto a un 2.
gas ad alta densità per un tempo prolungato a strumento spento.

Se lo strumento rimane spento per un periodo prolungato, la resistenza del sensore può 3.
subire una deriva che dipende dall’ambiente in cui è conservato lo strumento. Lo strumento
deve essere conservato in una busta sigillata contenente aria pulita.

NOTA BENE

Se lo strumento rimane spento per un periodo prolungato, il tempo di riscaldamento,
necessario per la stabilizzazione, si allunga.

Indipendentemente dallo stato, acceso o spento, in cui si trova lo strumento, se esso viene 4.
esposto per un tempo prolungato a condizioni estreme come umidità elevata, temperature
estreme o alti livelli di contaminazione, le sue prestazioni dello strumento possono
risentirne.

DATI TECNICI
Sensore: a semiconduttore

Tempo di risposta: < 10 secondi
Tempo di riscaldamento: < 60 secondi
Intervallo delle temperature di esercizio: -5 °C ~ 45 °C
Spegnimento automatico: 10 minuti dopo l’ultima pressione sui pulsanti
Alimentazione: quattro pile stilo (AA); adattatore di corrente da 9 V (specifiche della spina:

diametro esterno, 3,5 mm; diametro interno, 1,35 mm; positivo centrale, 500 mA max)

Durata della batteria: 14 ore di uso continuo
Tensione minima della batteria: 4,8 V
Lunghezza della sonda: 447 mm
Dimensioni: 175 x 70 x 38 mm
Indicatori: segnale acustico intermittente /spie LED

Condizioni operative Cercafughe gas GSD600

Metano
Propano

Da 40 a 640 ppm

Da 35 a 580 ppm

Sensibilità 35 ppm (propano)

Vantaggio Risposta veloce e sensibilità elevata al metano

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

33

Español

GSD600

Detector de fugas de gas

Manual del usuario

GSD600_Rev001
© 2008 Amprobe Test Tools.
Reservados todos los derechos.

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

34

Garantía limitada y limitación de responsabilidad

Su producto Amprobe estará libre de def ectos de material y mano de obra d urante 1 año a partir d e la
fecha de adquisició n. Esta garantía no c ubre fusibles, baterías descartables o daños que sean consecuencia
de accide ntes, negligencia, uso in debido, alteración, conta minación o condicio nes anormales de uso o
manipula ción. La obligaci ón de garantía de Amprobe est á limitada, a criterio de Ampro be, a la devolución del
precio de l a compra, la reparación sin gastos o la sustitución de un producto defect uoso. Los revendedores no
están autorizado s a extender ning una otra garantía en no mbre de Amprobe. Para obtener servicio durante el
período de garantía , devuelva el produ cto con un comprob ante de compra a un centro de servicio autorizado
por Amprobe de equi pos de comprobación o a un conce sionario o distrib uidor de Amprobe. Consulte la sección
Reparación para obte ner información más detalla da. ESTA GARANT ÍA CONSTITUY E SU ÚNICO RESARCI MIENTO.
LAS DEMÁS GAR ANTÍAS, TANTO EXPRESA S O IMPLÍCITAS COMO ESTATUTARIAS, INCLUY ENDO LAS
GARA NTÍAS IMPLÍCITAS DE ADECUACIÓN PARA U N PROPÓSITO DET ERMINADO O COMERCIABIL IDAD,
QUEDAN PO R LA PRESENTE EXCLUIDAS. NI AMPROB E, NI SU MATRIZ NI SUS AFI LIADAS SERÁN R ESPONSABLES
DE NINGÚ N DAÑO O PÉRDIDA, TANTO ESPECIAL COMO INDIRECTO, CON TINGENTE O RESULTANTE, QUE SUR JA
DE CUALQUI ER CAUSA O TEORÍA . Debido a que cier tos estados o países no permiten la exclusión o limitación
de una garantía implícita o de los daños contingentes o resultantes , esta limitación de respo nsabilidad puede
no regir para usted.

Reparación

Todas las her ramientas de pru eba devueltas para calibración o reparación cubier ta o no por la garantía deben
ir acompa ñadas por: su nomb re, el nombre de la com pañía, la dirección, el número d e teléfono y una prueba
de compra . Además, incluya una breve de scripción del pro blema o del servicio solicitado y los conductor es de
prueba d el medidor. La reparación fuera d e garantía o los cargos de reemplazo deben remitirse e n la forma de
un cheque, un giro pos tal, una tarjeta de crédito con fecha de ve ncimiento o una orde n de compra pagade ra a
Amprobe® Test Tools.

Reparac iones y reemplazo s cubiertos por l a garantía (todos los países)
Sírvas e leer la declaración de garantía y comprueb e su batería antes de s olicitar la repara ción. Durante el
período de garantía , cualquier herramienta de comprobación defectuosa pue de ser devuelta a s u distribuidor
de Ampro be® Test Tools para un intercambio por el mis mo producto u otro similar. Consulte la secció n “Where

Además , en Estados Unidos y Canadá, las unida des para reparación y reemplazo cubiertas por la garantía
también se pueden enviar a un Cen tro de Servicio de Amprobe® Test Tools (las d irecciones se inc luyen en la
página siguiente).

Reparac iones y reemplazo s no cubiertos po r la garantía (Estados Unidos y C anadá)

Las reparaciones f uera de la garantía en los Estad os Unidos y Canadá d eben enviarse a un centro de se rvicio de
Amprobe® Test Tools. Llame a Amprobe® Test Tools o solicite en su punto de compra pa ra conocer las tarifas
actual es de reparación y re emplazo.

Reparac iones y reemplazo s no cubiertos po r la garantía (Europa)

El distrib uidor de Amprobe® Test Tools pue de reemplazar las u nidades vendidas en Europa no cubiert as por la

*(Sólo para correspo ndencia. En esta dirección n o se proporcionan r eparaciones ni reemplazos . Los clientes
europeos deben ponerse en contacto con su distr ibuidor).

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

35

➊ Sonda flexible

➋

Tapón del sensor

➌

LED indicador

➍

Botón ON/OFF

➎

Toma de adaptador (el GSD600

no se suministra con adaptador
de alimentación)

➏

Toma para auricular (el GSD600

no se suministra con auricular)

➐ Interruptor deslizante

para silencio

Cerciórese de tener siempre en cuenta las
cifras de metano restantes cuando tome una
nueva lectura.

➊

LED de nivel 5 de metano

➋

LED de nivel 5 de propano

➌

LED de sensor listo

➍

LED de encendido y batería OK

➎

LED de batería baja

Indicador

Combustible Gas

Detector

Methane/Propane (ppm)

1

3

5

4

2

>320

>640

>160

>80

>40

Ready

Batt.

OK

LOW

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

36

GSD600

Detector de fugas de gas

CONTENIDO

Características ......................................................................................................................................5

Accesorios estándar .............................................................................................................................5

Operación ............................................................................................................................................5

Botón ON/OFF ................................................................................................................................5

Estado de calentamiento ...............................................................................................................5

Función de silencio ........................................................................................................................5

Comprobación de fugas ................................................................................................................6

Reemplazo de baterías .......................................................................................................................6

Solución de fallos ................................................................................................................................6

Mantenimiento ...................................................................................................................................6

Situaciones que conviene evitar ...................................................................................................6

Situaciones que conviene evitar de ser posible ...........................................................................6

Especificaciones ...................................................................................................................................7

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

37

FUNCIONES DEL GSD600

Detecta gas metano y propano•
Señala rápidamente la ubicación de la fuga•
Se calibra automáticamente cuando se enciende•
Apagado automático para ahorrar batería•
60 segundos de calentamiento•
Tiempo de respuesta inferior a 10 segundos•
Alarma de fuga con LED de 5 niveles•
Sonda flexible de 440 mm de longitud•
Toma para auricular incorporada•
Función de silencio•

ACCESORIOS DE SERIE

1 dispositivo GSD600
4 baterías AA
1 manual del usuario

OPERACIÓN

Botón ON/OFF

Pulse el botón ON/OFF durante más de dos segundos para encender el medidor. El LED Batt. •
OK estará encendido mientras está encendido el medidor.

Para garantizar la exactitud, los usuarios deberán realizar el calentamiento en aire limpio.•
El medidor se apaga automáticamente si no se pulsa ningún botón durante diez minutos. •
Vuelva a pulsar la tecla ON/OFF para apagar el medidor.•

Estado de calentamiento

Cuando el medidor está encendido y está apagado el LED Ready, el sensor pasa al proceso •
de calentamiento. El tiempo de calentamiento es inferior a 60 segundos.

Cuando se enciende el LED Ready, el medidor está listo para su uso.•
Durante ese periodo de calentamiento, el circuito de compensación especial limita •

automáticamente el efecto de los cambios ambientales.

La unidad pasará por el proceso de calentamiento cada vez que se apaga y se vuelve a
encender. Espere 60 segundos.

Función de silencio

La frecuencia del pitido aumentará cuando suba la concentración del gas detectado.
Mientras se utiliza el medidor con el auricular, el medidor quedará automáticamente en silencio

para que el usuario pueda oir el pitido a través del auricular. No se incluye un auricular con el
GSD600. Cualquier auricular estándar funciona con esta unidad.

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

38

Si no se utiliza el auricular, el usuario puede silenciar el pitido poniendo el botón de silencio en
la posición de ON. El usuario podrá entonces utilizar el LED como indicador sin sonido.

Comprobación de fugas

Para comprobar la presencia de fugas en tuberías, siga este procedimiento:
Acérquese a la tubería despacio con el sensor apuntando hacia dicha tubería. Repita el

procedimiento desde el otro lado de la tubería. Cuando el sensor se acerca a una fuga, el LED se
enciende y aumenta la frecuencia del pitido.

El sensor tarda como mínimo dos minutos en recuperarse después de detectar una fuga.

REEMPLAZO DE BATERÍAS

Cuando se encienda el LED indicador de batería baja, se recomienda cambiar las baterías por
unas nuevas para garantizar la precisión del medidor.

Abra el compartimento de las baterías y ponga 4 baterías AA nuevas.

SOLUCIÓN DE FALLOS
El termómetro no se enciende

Asegúrese de mantener pulsada la tecla ON/OFF durante unos dos segundos.1.
Asegúrese de que las baterías están bien.2.
Cambie las baterías y vuelva a intentarlo.3.

El indicador LED Ready no se enciende después de 60 segundos de calentamiento

Compruebe el contacto del sensor. Si el LED sigue apagado, devuelva el medidor para su 1.
sustitución o reparación.

MANTENIMIENTO

Situaciones que conviene evitar

El sensor quedará revertido si su superficie absorbe vapor de silicona. Por lo tanto, evite la 1.
exposición del medidor a adhesivos de silicona, materiales para cuidado del cabello y goma
de silicona. Esta situación reduce la efectividad del medidor.

La exposición de alta densidad a materiales corrosivos como H2S, óxidos de azufre, CI2 y 2.
HCL, etcétera, puede corroer o dañar los cables o el material del calentador.

Puede producirse una deriva en el sensor si éste se contamina con metales alcalinos o, sobre 3.
todo, con agua salada pulverizada.

Puede producirse una deriva del sensor si se sumerge o se salpica con agua.4.
La presencia de agua congelada en la superficie del sensor puede dañar o alterar 5.

sus características.
No utilice el medidor en una atmósfera pobre en oxígeno. El oxígeno necesario para el 6.

funcionamiento es de aproximadamente el 21 % del oxígeno ambiente.

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

39

Situaciones que conviene evitar de ser posible

La presencia de una ligerga condensación en uso en interiores no debería ser un problema 1.
para el sensor. Sin embargo, si se condensa agua en la superficie del sensor durante cierto
tiempo, es posible que deriven sus características.

El funcionamiento del sensor puede resultar afectado si se expone a gas de alta densidad 2.
durante un periodo prolongado, aunque esté apagado el medidor.

Cuando el medidor pasa un periodo largo de tiempo apagado, puede mostrar cierta 3.
deriva en su resistencia en función del entorno de almacenamiento. El medidor deberá
almacenarse en una bolsa cerrada con aire limpio.

Nota:

Cuando pasa mucho tiempo sin encender la unidad, el tiempo de calentamiento es más
largo para permitir la estabilización.

Independientemente de si está encendido o apagado, si el medidor se expone a condiciones 4.
extremas de humedad, temperaturas o niveles de contaminación durante un periodo
prolongado, el funcionamiento del medidor podría resultar afectado.

ESPECIFICACIONES
Sensor: Semiconductor

Tiempo de respuesta: < 10 segundos
Tiempo de calentamiento: < 60 segundos
Rango de temperatura operativa: -5 °C ~ 45 °C / 23 °F ~ 113 °F
Apagado automático: 10 minutos tras la última pulsación de un botón
Fuente de alimentación: (4) baterías AA; adaptador de alimentación de 9 V (especificaciones del

enchufe: Diámetro externo: 3,5 mm; Diámetro interno: 1,35 mm; Centro positivo,
500 mA máximo)

Tiempo de servicio de la batería: 14 horas en funcionamiento continuo
Voltaje mínimo de baterías: 4,8 V
Longitud de sonda: 447 mm (17,6 pulgadas)
Tamaño: 175 x 70 x 38 mm (6,9 x 2,8 x 1,5 pulg.)
Indicador: Pitido intermitente (acústico) / LED (visual)

Rango Detector de fugas de gas GSD600

Metano
Propano

40 a 640 ppm

35 a 580 ppm

Sensibilidad 35 ppm (propano)

Ventaja Respuesta rápida y alta sensibilidad al metano

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

41

Svenska

GSD600

Gasläckagedetektor

Användarhandbok

GSD600_Rev001
© 2008 Amprobe Test Tools.
Med ensamrätt.

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

42

Begränsad garanti och begränsning av ansvar

Din Amprobe-produkt garantera s vara fri från felaktigheter i material och u tförande i ett år
från inköpsdatum. Denna garanti innefattar inte säkringar, engångsbatterier eller skador som
uppkommer till följd av olyckshändelser, försummelser, missbruk, ändringar, nedsmut sning
eller onormala användnings förhållanden eller hantering. Amprobes garantiförpliktelse är
begränsad, enligt Amprobes got tfinnande, till återbetalning av inköpspriset, gratis reparation
eller ersättning av en defekt produkt. Åter försäljare är ej berättigade att lämna några y tterligare
garantier på Amprobes vägnar. Om du behöver service under garantiperioden, s kall du returnera
produk ten tillsammans med inköpsbevis till ett auktoriserat Amprobe Test Tools Service Center
eller en Amprobe -leverantör eller distributör. Avsnit tet Reparation inne håller uppgifte r om
detta. DENNA GARANTI UTGÖR DIN ENDA GOTTGÖRELSE. ALLA ANDRA GARANTIER, VARE SIG
DESSA ÄR U TTRYCK TA, UNDERFÖRSTÅDDA ELLER LAGSTADGADE, INKLUSIVE UNDERFÖRSTÅDDA
GARA NTIER OM LÄMPLIGHET FÖR ETT V ISST ÄN DAMÅL ELLER SÄLJBARHET, EXKLUDER AS
HÄRMED. VARKEN AMPROBE ELLER DESS MODERBOLAG ELLER DOT TERBOL AG ANSVARAR FÖR
SPECIELLA SK ADOR, INDIREKTA SKADOR ELLER OFÖRUTSEDDA SKA DOR ELLER FÖLJDSKADOR ELLER
FÖRLUSTER, OAVSE TT OM DE INTRÄFFAR PÅ GRUND AV GARANTIBROT T ELLER OM DE BASER AS PÅ
KON TRA KT. Eftersom det i vissa delstater eller länder inte är tillåtet at t begränsa eller ex kludera en
under förstådd garanti eller oförutsedda skador eller följdskador, gäller denna ansvarsbegrän sning
kanske inte dig.

Reparation

Följande uppgif ter skall medfölja alla test verkt yg som returneras fö r garantireparation, reparation
utanför garantiåtagande t eller för kalibrering: ditt namn, föret agets namn, adre ss, telefonnumm er
och inköpsbevis. Inkludera dessutom en kort b eskrivning av problemet eller den begärda tjänsten
och skicka också in testsladdarna tillsammans med mätaren. Betalning för reparation som ej faller
under garantin elle r utbyte skall ske med check, postanvisning, kreditkor t med utgångsdatum eller
en inköpsorder med betalningsmot tagare Amprob e

®

Test Tools.

Reparationer och utbyten under garanti – Alla länder

Läs garantiuttalandet och kontrollera batteriet innan du begär reparation. Defekta
testverkt yg kan under garantiperioden returneras till din Amprobe® Test Tools- distributör
för utby te mot samma eller liknande produkt. Avsnittet “Where to Buy” på

dig i USA eller Kanada och din enhet täck s av garanti kan du få den reparerad eller utbytt
genom att skicka in den till ett Amprobe® Test Tools Service Center (se nästa sida
för adresser).

Reparationer och utbyten ej under garanti – USA och Kanada

Enheter som kräver reparation, men som ej täcks av garanti i USA och Kanada , ska skickas till ett
Amprobe

®

Test Tools Ser vice Center. Ring till A mprobe® Test Tools eller kontakt a inköpss tället för att

få uppgift om aktuella kostnader för reparation och utby te.

®

*(Endast korrespondens – inga reparationer eller utbyten är tillgängliga från denna adress. Kund er i
Europa ska kontakta respek tive distributör.)

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

43

➊ Flexibel sond

➋

Sensorlock

➌

Indikatorlampor (lysdioder)

➍

Strömbrytare

➎

Adapterjack (nätadapter

levereras inte med GSD600)

➏ Hörlursjack (hörlurar levereras

inte med GSD600)

➐ Skjutreglage för tyst läge

Kom ihåg att överväga eventuellt kvarblivet
metangasvärde när en ny avläsning görs.

➊

Metangas, 5 nivåer

➋

Propangas, 5 nivåer

➌

Sensor klar

➍

Ström på och batterier OK

➎

Svaga batterier

Indikator

Combustible Gas

Detector

Methane/Propane (ppm)

1

3

5

4

2

>320

>640

>160

>80

>40

Ready

Batt.

OK

LOW

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

44

GSD600

Gasläckagedetektor

INNEHÅLL

Funktioner ...........................................................................................................................................5

Standardtillbehör ................................................................................................................................5

Handhavande ......................................................................................................................................5

Strömbrytare ..................................................................................................................................5

Uppvärmningsstatus ......................................................................................................................5

Tyst läge ..........................................................................................................................................5

Läckagekontroll .............................................................................................................................6

Batteribyte ...........................................................................................................................................6

Felsökning ............................................................................................................................................6

Underhåll .............................................................................................................................................6

Situationer som måste undvikas ...................................................................................................6

Situationer som bör undvikas om möjligt ....................................................................................6

Specifikationer ....................................................................................................................................7

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

45

FUNKTIONER

Detekterar metan- och propangas•
Hittar gasläckor snabbt•
Automatisk kalibrering när enheten slås på•
Automatisk avstängning för att spara på batterierna•
60 sekunders uppvärmningstid•
Svarstid mindre än 10 sekunder•
Fem nivåer med lysdioder för läckagelarm•
440 mm flexibel sond•
Inbyggt jack för hörlurar•
Tyst läge•

STANDARDTILLBEHÖR

1 GSD600-instrument
4 AA-batterier
1 användarhandbok

HANDHAVANDE

Strömbrytare

Håll strömbrytaren intryckt under minst två sekunder för att slå på mätaren. Lysdioden •
Batt. OK lyser när mätaren är påslagen.

Användaren måste hålla mätaren i ren luft under uppvärmningsperioden för att säkerställa •
dess noggrannhet.

Mätaren stängs av automatiskt om ingen knapp trycks in under 10 minuter. •
Tryck på strömbrytaren igen för att stänga av mätaren.•

Uppvärmningsstatus

När mätaren är påslagen och lysdioden Ready (klar) är släckt startar sensorn en •
uppvärmningsprocess. Uppvärmningstiden är mindre än 60 sekunder.

Mätaren är klar att användas när lysdioden Ready tänds.•
Under uppvärmningsperioden begränsar en särskild kompensationskrets automatiskt •

effekterna av miljömässiga förändringar.

Mätaren går igenom uppvärmningsprocessen på nytt varje gång du stänger av och slår på den.
Vänta 60 sekunder.

Tyst läge

Piptonens frekvens ökar när den detekterade gaskoncentrationen blir högre.
När du använder mätaren med hörlurar stängs mätarens högtalare av automatiskt så

att användaren kan höra piptonen i hörlurarna (hörlurar levereras inte med GSD600).

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

46

Standardhörlurar fungerar med denna enhet.
Om inga hörlurar används kan användaren stänga av högtalaren genom att ställa om knappen

för tyst läge till ON. Användaren kan då använda lysdioderna som indikatorer i stället
för piptonen.

Läckagekontroll

Gör så här för att kontrollera om ett rör läcker:
Närma dig röret sakta, med sensorn riktad mot röret. Upprepa proceduren från den andra

sidan av röret. Lysdioderna tänds och piptonens frekvens ökar när sensorn närmar sig nära
ett läckage.

Det tar minst två minuter innan sensorn har återställts efter läckagedetektering.

BATTERIBYTE

Vi rekommenderar att batterierna byts ut omedelbart när lysdioden för svaga batterier tänds,
så att mätarens noggrannhet bibehålls.

Öppna batterifacket och byt ut batterierna mot fyra nya AA-batterier.

FELSÖKNING
Mätaren slås inte på

Se till att du håller strömbrytaren intryckt under två sekunder.1.
Se till att batterierna inte är svaga.2.
Byt ut batterierna och försök igen.3.

Lysdioden Ready tänds inte efter 60 sekunders uppvärmning

Kontrollera sensorns kontakt. Om lysdioden fortfarande inte tänds bör du returnera 1.
mätaren för utbyte eller reparation.

UNDERHÅLL

Situationer som måste undvikas

Om silikonångor absorberas på sensorns yta får sensorn en beläggning. Undvik därför att 1.
exponera mätaren mot silikonlim, hårvårdsmaterial och silikongummi. Sådan beläggning
reducerar mätarens effektivitet.

Kraftig exponering mot frätande material, t.ex. H2S, Sox, CI2, HCL osv., kan leda till 2.
korrosion eller att ledningstrådarna eller uppvärmningsmaterialet skadas.

Sensordrift kan uppstå om sensorn kontamineras med alkaliska metaller eller i synnerhet 3.
med saltvatten.

Sensordrift kan inträffa om enheten dränks eller sköljs över med vatten.4.
Fruset vatten på sensorytan kan skada den eller förändra dess egenskaper.5.
Använd inte mätaren i en miljö med låg syrehalt. Den nödvändiga syrehalten för 6.

användning är ca. 21 % under omgivande syremiljö.

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

47

Situationer som bör undvikas om möjligt

Lätt kondensation under användning inomhus bör inte utgöra något problem för sensorn. 1.
Om vatten däremot kondenseras på sensorns yta under längre tid kan det medföra drift i
sensorns egenskaper.

Sensorns prestanda kan också påverkas om den exponeras mot gas med hög densitet under 2.
längre tid (även om mätaren är avstängd).

När mätaren är avstängd under längre tid kan sensorn uppvisa motståndsdrift i enlighet 3.
med förvaringsmiljön. Mätaren bör förvaras i en förseglad påse med ren luft.

Obs!

När mätaren inte har varit påslagen under längre tid blir uppvärmningstiden längre så att
stabilisering kan äga rum.

Om mätaren exponeras mot extrema förhållanden såsom hög luftfuktighet, extrem 4.
temperatur eller höga kontamineringsnivåer under längre tid kan mätarens prestanda
påverkas oavsett om den var påslagen eller avstängd.

SPECIFIKATIONER
Sensor: Halvledare

Svarstid: < 10 sekunder
Uppvärmningstid: < 60 sekunder
Driftstemperaturområde: -5 °C ~ 45 °C / 23 °F ~ 113 °F
Automatisk avstängning: 10 minuter efter sista knapptryckning
Strömtillförsel: (4) AA-batterier, 9 V nätadapter (kontaktspecifikationer: ytterdiameter 3,5 mm,

innerdiameter 1,35 mm, positiv mittledare, max. 500 mA)

Batteriets användningstid: 14 timmars kontinuerlig drift
Lägsta batterispänning: 4,8 V
Sondlängd: 447 mm (17,6 tum)
Storlek: 175 x 70 x 38 mm (H x B x T)
Indikator: Intermittent pipton (akustisk)/lysdiod (visuell)

Område GSD600 gasläckagedetektor

Metan
Propan

40 till 640 ppm

35 till 580 ppm

Känslighet 35 ppm (propan)

Fördelar Snabbt svar och hög metankänslighet

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

Please Recycle

Catalog•
Application notes•
Product specifications•
User manuals•

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com
