Amprobe AM-530 Users Manual [en, it, fr, de]

AM-520

HVAC Multimeter

AM-530

True-rms Electrical
Contractor Multimeter

AM-520-EUR
AM-530-EUR

Digital Multimeter

Users Manual

• Mode d’emploi

• Bedienungshandbuch

• Manual d’Uso

• Manual de uso

• Användarhandbok

AM-520

HVAC Multimeter

AM-530

True-rms Electrical Contractor
Multimeter

AM-520-EUR / AM-530-EUR

Digital Multimeter

Users Manual

August 2011, Rev.2
©2012 Amprobe Test Tools.
All rights reserved. Printed in China

English

Limited Warranty and Limitation of Liability

Your Amprobe product will be free from defects in material and workmanship for 1 year from
the date of purchase, unless local laws require otherwise. This warranty does not cover fuses,
disposable batteries or damage from accident, neglect, misuse, alteration, contamination, or
abnormal conditions of operation or handling. Resellers are not authorized to extend any other
warranty on Amprobe’s behalf. To obtain service during the warranty period, return the product
with proof of purchase to an authorized Amprobe Test Tools Service Center or to an Amprobe
dealer or distributor. See Repair Section for details. THIS WARRANTY IS YOUR ONLY REMEDY.
ALL OTHER WARRANTIES - WHETHER EXPRESS, IMPLIED OR STAUTORY - INCLUDING IMPLIED
WARRANTIES OF FITNESS FOR A PARTICULAR PURPOSE OR MERCHANTABILITY, ARE HEREBY
DISCLAIMED. MANUFACTURER SHALL NOT BE LIABLE FOR ANY SPECIAL, INDIRECT, INCIDENTAL
OR CONSEQUENTIAL DAMAGES OR LOSSES, ARISING FROM ANY CAUSE OR THEORY. Since
some states or countries do not allow the exclusion or limitation of an implied warranty or of
incidental or consequential damages, this limitation of liability may not apply to you.

Repair

All test tools returned for warranty or non-warranty repair or for calibration should be
accompanied by the following: your name, company’s name, address, telephone number, and
proof of purchase. Additionally, please include a brief description of the problem or the service
requested and include the test leads with the meter. Non-warranty repair or replacement charges
should be remitted in the form of a check, a money order, credit card with expiration date, or a
purchase order made payable to Amprobe® Test Tools.

In-Warranty Repairs and Replacement – All Countries

Please read the warranty statement and check your battery before requesting repair. During the
warranty period any defective test tool can be returned to your Amprobe® Test Tools distributor for
an exchange for the same or like product. Please check the “Where to Buy” section on www.amprobe.
com for a list of distributors near you. Additionally, in the United States and Canada In-Warranty repair
and replacement units can also be sent to a Amprobe® Test Tools Service Center (see address below).

Non-Warranty Repairs and Replacement – US and Canada

Non-warranty repairs in the United States and Canada should be sent to a Amprobe® Test Tools
Service Center. Call Amprobe® Test Tools or inquire at your point of purchase for current repair
and replacement rates.

In USA In Canada
Amprobe Test Tools Amprobe Test Tools
Everett, WA 98203 Mississauga, ON L4Z 1X9
Tel: 877-AMPROBE (267-7623) Tel: [phone]

Non-Warranty Repairs and Replacement – Europe

European non-warranty units can be replaced by your Amprobe® Test Tools distributor for a
nominal charge. Please check the “Where to Buy” section on www.amprobe.com for a list of
distributors near you.

European Correspondence Address*
Amprobe® Test Tools Europe
Beha-Amprobe GmbH
In den Engematten 14
79286 Glottertal, Germany
Tel.: [phone] - 0
www.amprobe.eu
*(Correspondence only – no repair or replacement available from this address. European
customers please contact your distributor.)

AM-520 HVAC Multimeter
AM-530 True-rms Electrical Contractor Multimeter
AM-520-EUR / AM-530-EUR Digital Multimeter

1

2

3

6

4

5

10

9

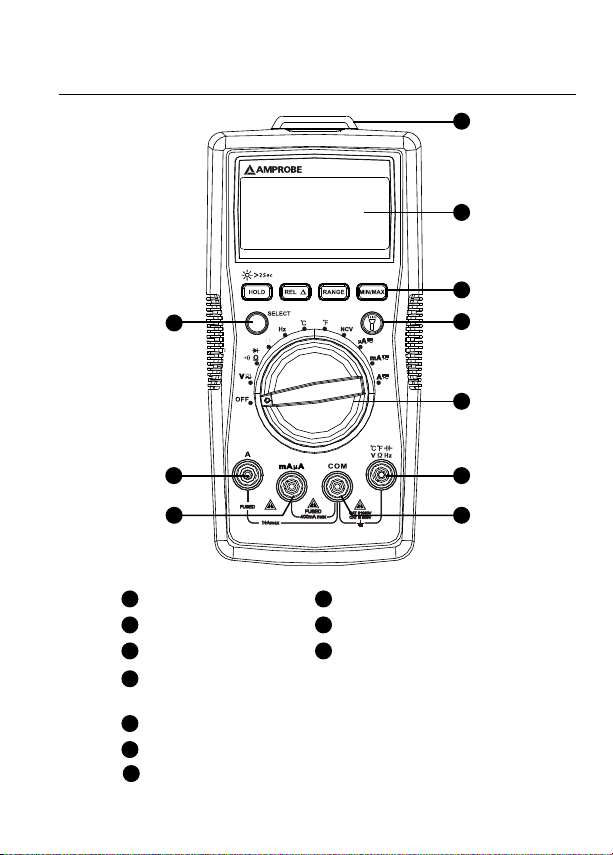

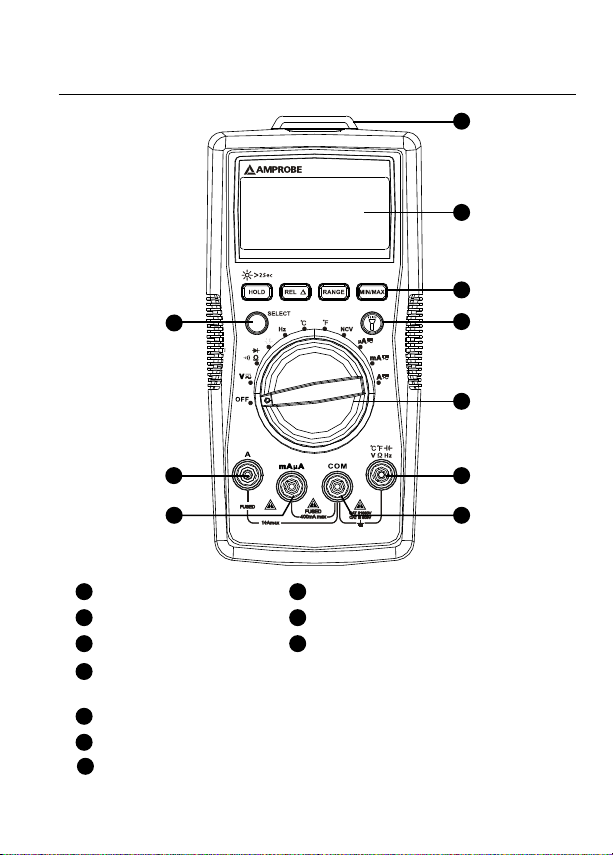

Flash light

1

LCD Display

2

Function Buttons

3

Input Terminal for voltage, diode, capacitance,

7

Resistance, continuity and temperature measurement

COM (return) terminal for all measurements

8

Input Terminal for AC/DC mA/uA measurement

9

10

Input Terminal for AC/DC A measurement to10A

Flash light Button

4

Rotary Switch

5

SELECT Button

6

7

8

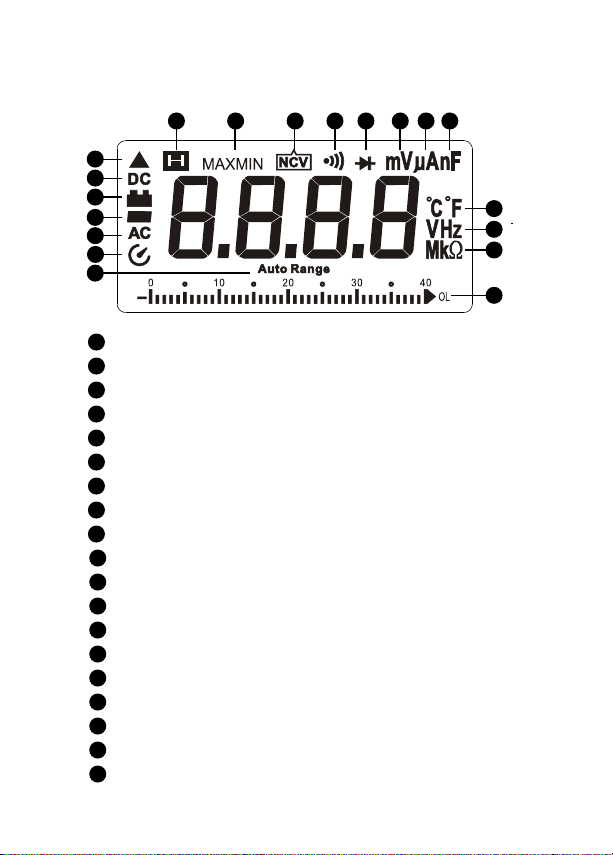

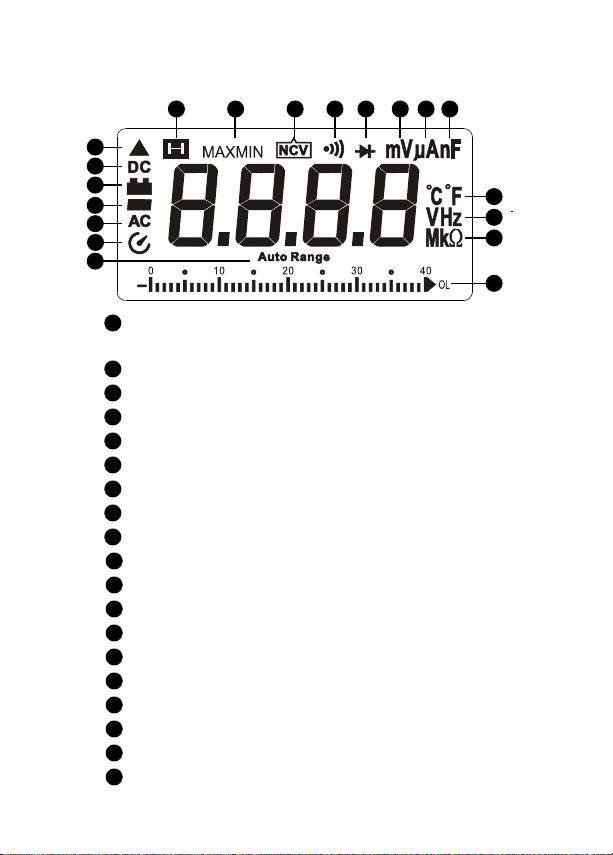

Screen Display

6 8 7

9
2
5
3
4

16

1

The Meter selects the range with best resolution

1

Direct Current

2

Negative reading

3

Alternate Current

4

Low battery indicator

5

Data hold

6

Diode test

7

Continuity test

8

Relative zero mode

9

Non-Contact Voltage

10

Measurement units for Resistance

11

Measurement units for Frequency

12

Measurement units for Voltage

13

Measurement units for Current

14

Measurement units for Capacitance

15

Auto Power Off

16

Maximum / minimum reading memory

17

Measurement unit for Temperature

18

Analog bar graph display

19

10 13 14 1517

18
12
11

19

AM-520 HVAC Multimeter
AM-530 True-rms Electrical Contractor Multimeter
AM-520-EUR / AM-530-EUR Digital Multimeter

CONTENTS

SYMBOL .................................................................................................................2

SAFETY INFORMATION .........................................................................................2

UNPACKING AND INSPECTION .............................................................................3

FEATURES ...............................................................................................................4

MAKING MEASUREMENT .....................................................................................5

Measuring AC and DC Voltage .........................................................................6

Measuring AC and DC Current .........................................................................7

Measuring Resistance .......................................................................................8

Measuring Continuity .......................................................................................9

Measuring Diode ...............................................................................................9

Measuring Capacitance ....................................................................................10

Measuring Frequency .......................................................................................10

Measuring Temperature °C /°F .........................................................................11

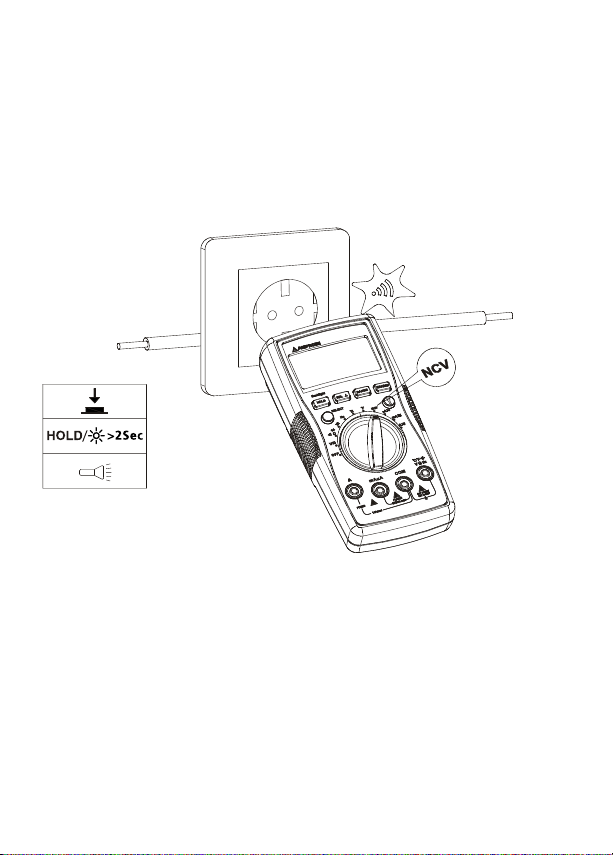

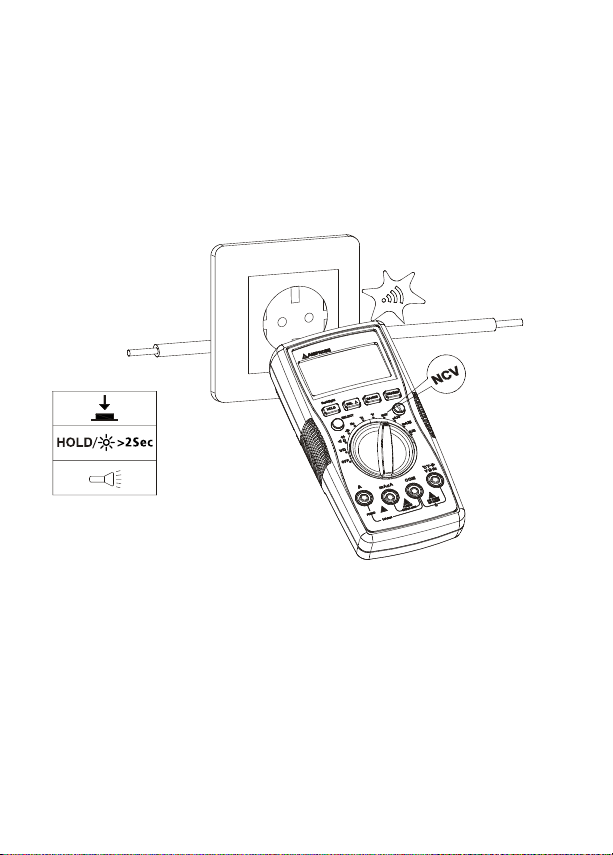

Non-Contact Voltage Sensing ..........................................................................12

SPECIFICATION .......................................................................................................13

MAINTENANCE ......................................................................................................16

BATTERY AND FUSE REPLACEMENT .....................................................................17

1

SYMBOLS

Caution ! Risk of electric shock.



Caution! Refer to the explanation in this Manual



Alternating Current (AC)



Direct Current (DC)



The equipment is protected by double insulation or reinforced



insulation

Earth (Ground)



Audible tone

Battery

Complies with European Directives



Conforms to relevant Australian standards



Canadian Standards Association (NRTL/C)



Do not dispose of this product as unsorted municipal waste.



Contact a qualified recycler.



SAFETY INFORMATION

The Meter complies with:
IEC/EN 61010-1 3rd Edition, UL61010-1 2nd Ed. and CAN/CSA C22.2 No.

61010.1-0.92 to Category III 600 Volts, Pollution degree 2
IEC/EN 61010-2-030
IEC/EN 61010-2-31 for test leads
EMC IEC/EN 61326-1

Measurement Category III (CAT III) is for measurements performed in the
building installation. Examples are measurements on distribution boards,
circuit- breakers, wiring, including cables, bus-bars, junction boxes, switches,
socket-outlets in the fixed installation, and equipment for industrial use
and some other equipment, for example, stationary motors with permanent
connection to the fixed installation.

2

Measurement Category II (CAT II) iis for measurements performed on circuit
directly connected to low voltage installation. Examples are measurements on
household appliances, portable tools and similar equipments.

Warning: Read Before Using

• To avoid possible electrical shock or personal injury, follow these
instructions and use the Meter only as specied in this manual.

• Do not use the Meter or test leads if they appear damaged, or if
the Meter is not operating properly. If in doubt, have the Meter
serviced.

• Always use the proper function and range for measurements.

• Before rotating the function range selection switch, disconnect
test probe from circuit under test.

• Verify the Meter’s operation by measuring on a known voltage
source.

• Do not apply more than the rated voltage, as marked on the
Meter, between the test probe or between any test probe and
earth ground.

• Use the Meter with caution for voltages above 30 Vac rms, 42 Vac
peak, or 60 Vdc. These voltages pose electrical shock hazards.

• Disconnect circuit power and discharge all high-voltage capacitors
before testing resistance.

• Do not use the Meter around explosive gas or vapor.

• When using the test leads, keep your ngers behind the nger
guards.

• Remove test leads from the Meter before opening the Meter case
or battery door.

UNPACKING AND INSPECTION

Your shipping carton should include:
1 AM-520 or AM-530 or AM-520-EUR or AM-530-EUR
1 Pair of test leads
1 Temperature probe
1 Velcro strap
1 9V (6F22) battery (installed)
1 Users manual
1 Carrying case

3

If any of the items are damaged or missing, return the complete package to
the place of purchase for an exchange.

FEATURES

AM-520 / AM-520-EUR is designed for HVAC applications with key functions
such as temperature, micro amps used for flame sensor troubleshooting, as
well as and capacitance to check the motor startup capacitors. The AM-520 /
AM-520-EUR measures a complete range of electrical parameters and features
a built in flashlight, a “third hand” probe holder and VoltTect non-contact
voltage detection. Safety rated to CAT III 600V, CAT II 1000V.

AM-530 / AM-530-EUR is the fully-featured multimeter of choice for the
professional electrical contractor. Measure and verify presence of voltage in
order to connect equipment or to perform repairs, run new wiring, check
continuity of electrical connections, identify blown fuses, troubleshoot motors
or check transformers. The AM-530 / AM-530-EUR features Truerms sensing
to accurately measure voltage on systems affected by harmonics, a built in
flashlight to detect wire colors in the dark, a “third hand” probe holder and
non-contact voltage detection. Safety rated to CAT III 600V, CAT II 1000V.

• Measurements: Voltage up to 750VAC and 1000VDC, AC/DC current,
Resistance, Frequency, Capacitance, Temperature.

• Frequency, Capacitance, Duty Cycle for troubleshooting applications

• Special Functions:

- Non-contact Voltage Detection

- Audible continuity

- Diode Test

• Backlit LCD display with analog bar graph

• Events:

- Data hold

- MAX / MIN Memory

- Relative zero mode

• Built in work light (ashlight)

• Built in test leads storage and “third hand holder”

• Auto and Manual ranging

• Auto power off

• Low battery warning

• Velcro strap to hang a meter

• Safety: CAT III 600V, CAT II 1000V

4

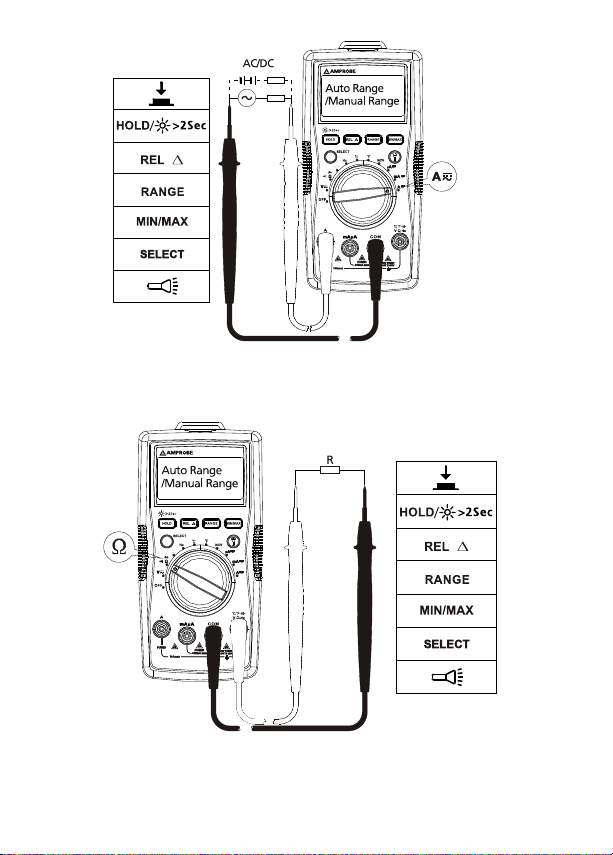

MAKING MEASUREMENT



1. Use the proper function and range for measurements.

2. To avoid possible electrical shock, personal injury or damages to the
Meter, disconnect circuit power and discharge all high-voltage capacitors
before testing resistance and diode.

3. Connecting test leads:

• Connect the common (COM) test lead to the circuit before connecting
the live lead;

• After measurement, remove live lead before removing the common
(COM) test lead from the circuit

4. Symbol “OL” is displayed on LCD when the measurement is out of range.

Rotary Switch Positions

Switch Position Measurement Function

V







Hz Frequency measurement
°C °F Temperature measurement

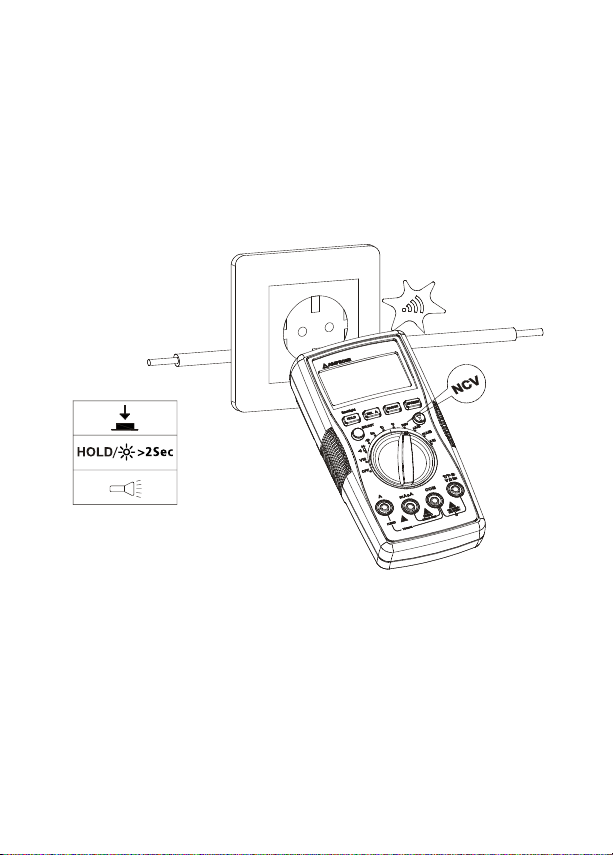

NCV Non-contact voltage

mA A

μA

AC or DC voltage measurement (use SELECT button for
switching to AC or DC).

Resistance measurement
Voltage measurement of diode PN junction

Continuity measurement

Capacitance measurement

AC or DC current measurement (use SELECT button for
switching to AC or DC).

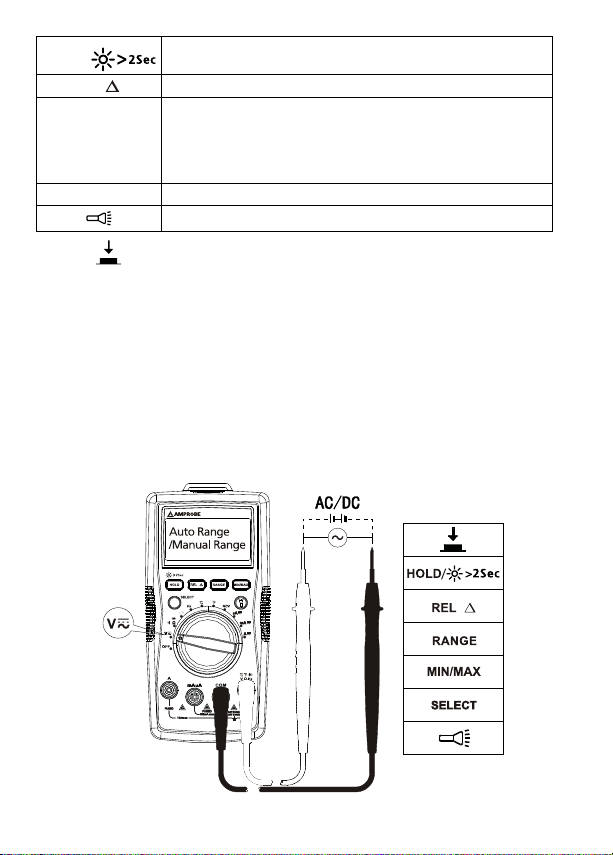

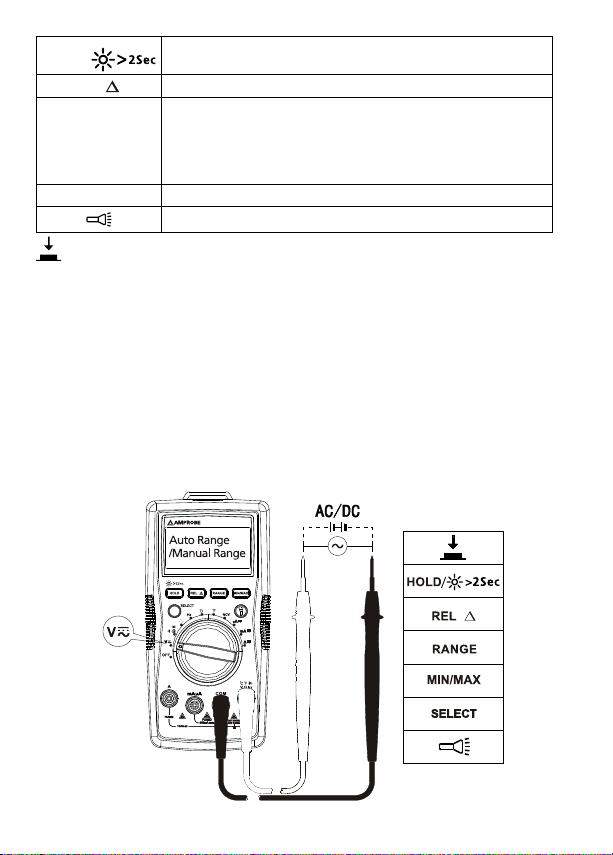

Function Buttons

Button Measurement Function

SELECT

HOLD /

Switching AC or DC. Press the yellow SELECT button to select
alternate measurement functions on the rotary switch.

Display freezes present reading / press 2 sec to turn on
LCD backlight.

5

REL

RANGE

MAX/MIN Maximum / minimum reading memory.

Press

to enable the function when at relevant rotary switch function.

Relative zero mode
Manual or Auto range switching. The default setting

is Auto ranging, press to switch to manual ranging
(selectable resolutions). Press for 2 sec to return to auto
ranging.

Flash light

Auto Power OFF

Auto power off: approx. 15 minutes.
When the Meter is in auto power off mode, press any button to resume
normal operation.

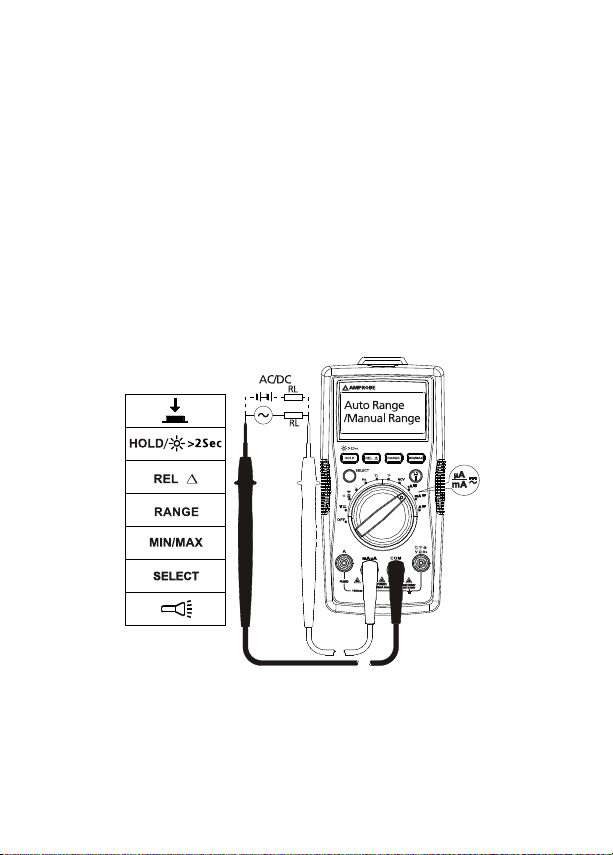

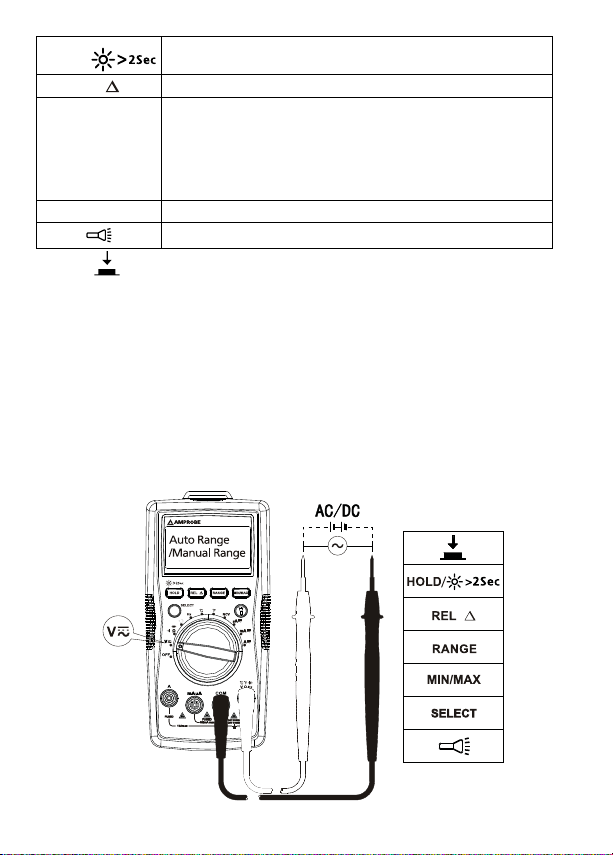

Measuring AC and DC Voltage

Press SELECT button to select AC/DC voltage measurement function.

To avoid personal injury or damage to the Meter, do not apply

voltage higher than 750Vac and 1000Vdc.

6

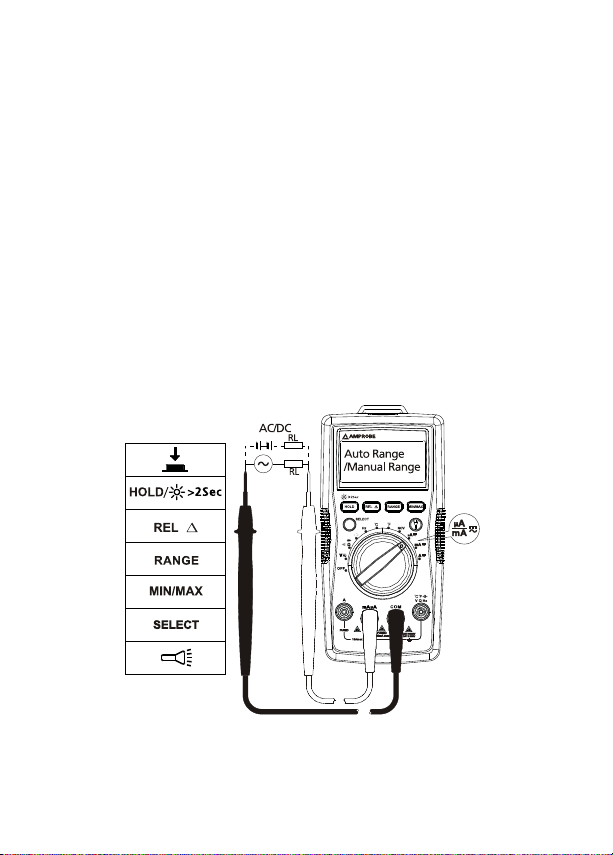

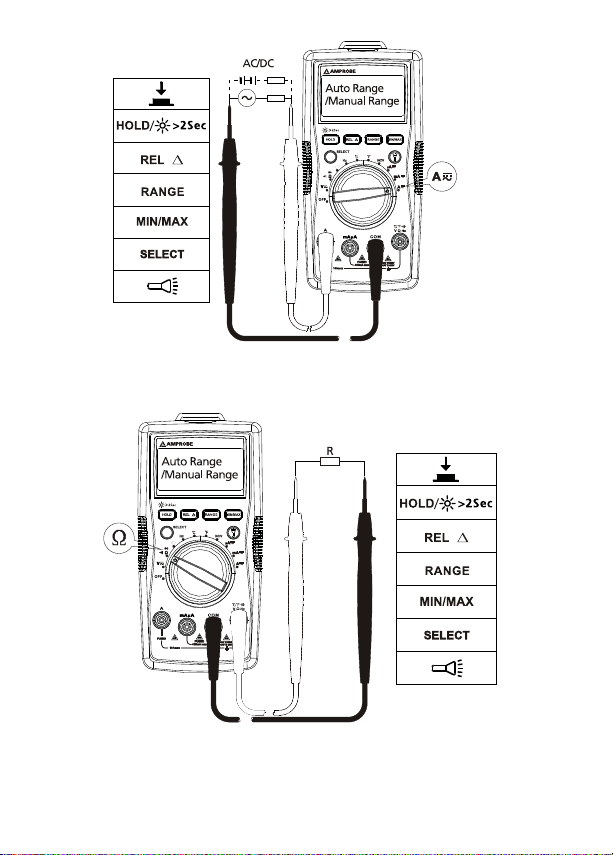

Measuring AC and DC Current

Press SELECT button to select AC or DC current measurement function.

To avoid personal injury or damage to the Meter:

1. Do not attempt to make an in-circuit current measurement when the
open-circuit potential to earth ground exceeding AC 750V or DC 1000V

2. Switch to proper function and range for your measurement.

3. Do not place the test probe in parallel with a circuit when the test leads
are connected to the current terminals.

4. Connect the test leads to the correct input A/mA μA current terminal and
to the circuit before powering the circuit under test.

5. For current range from 8-10A, do not measure current for more than 20
minutes. Wait for 10 minutes before taking another measurement

6. After measurement, switching OFF the circuit’s power before removing
test leads from the circuit.

7

RL

RL

Measuring Resistance

Disconnect circuit power and discharge all high-voltage capacitors

before testing resistance.

Note: On a higher resistance measurement (>1M), the measurement may
take a few seconds to get stable reading.
Over range or open circuit indication: OL

8

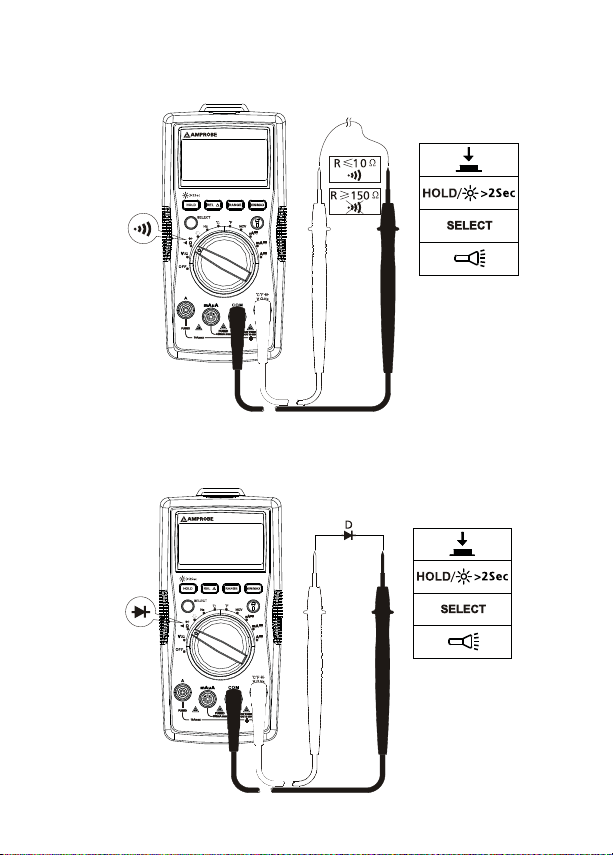

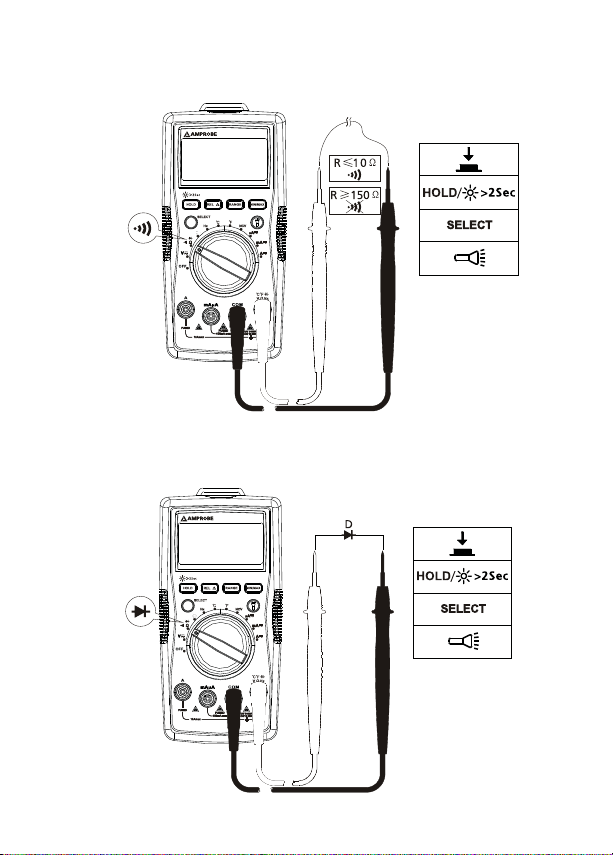

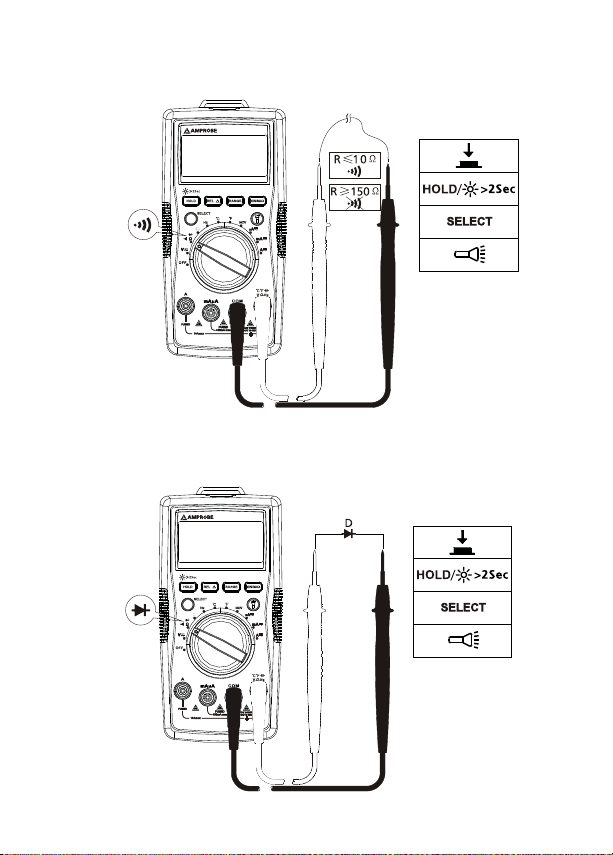

Measuring Continuity

Disconnect circuit power and discharge all high-voltage capacitors

before testing continuity.

Measuring Diode

Disconnect circuit power and discharge all high-voltage capacitors

before testing diode.

9

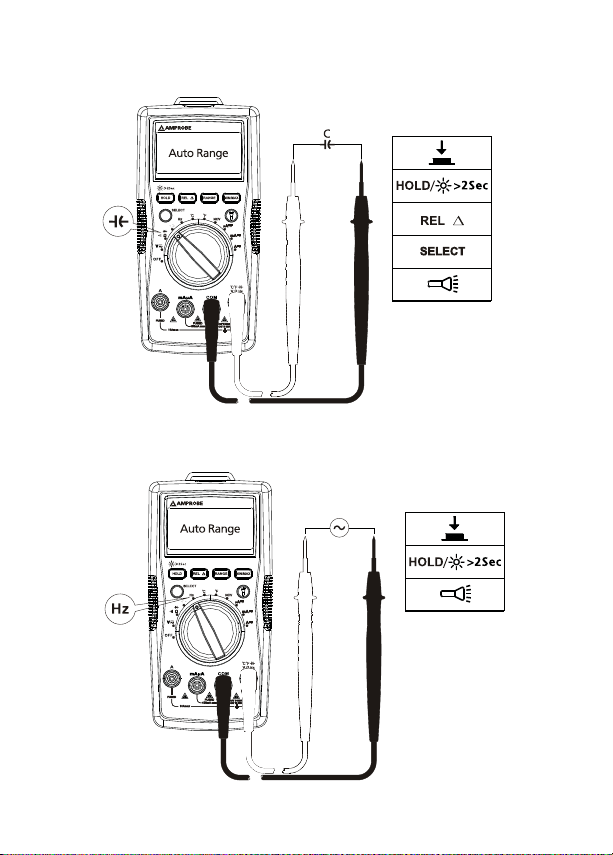

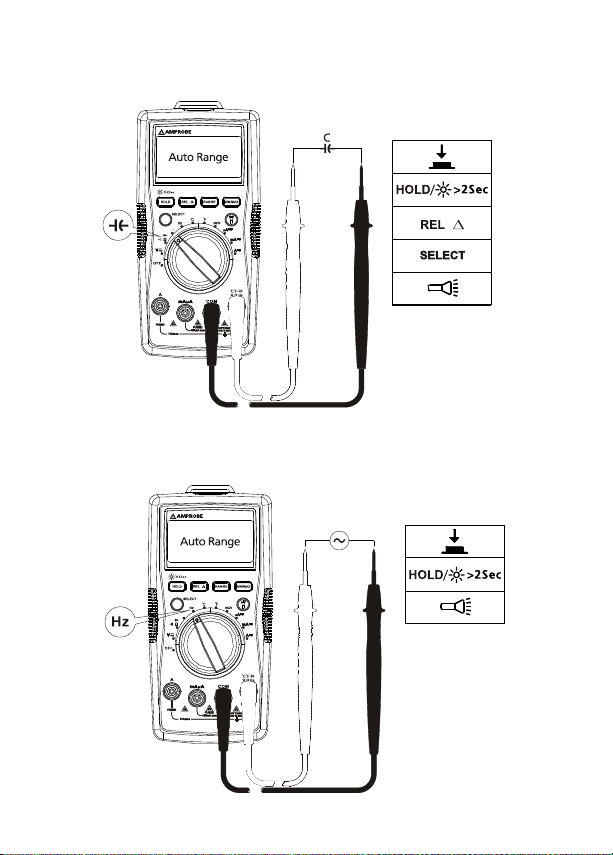

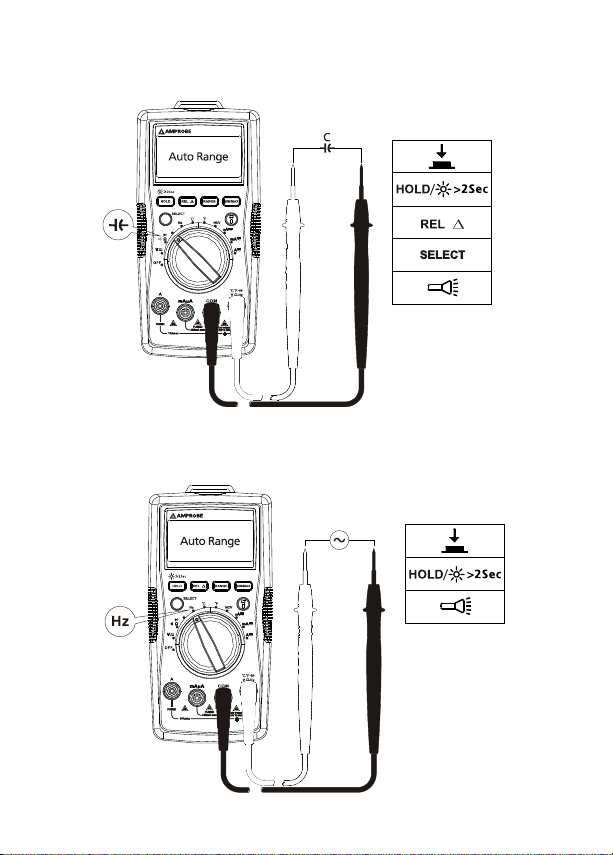

Measuring Capacitance

Disconnect circuit power and discharge all high-voltage capacitors

before testing capacitance.

Measuring Frequency

To avoid personal injury or damage to the Meter, do not apply

voltage higher than 750V.

10

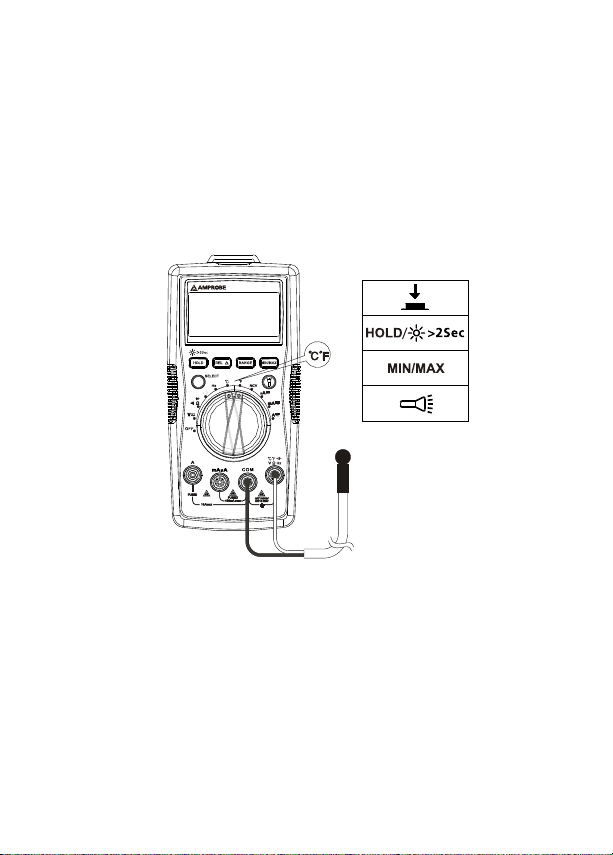

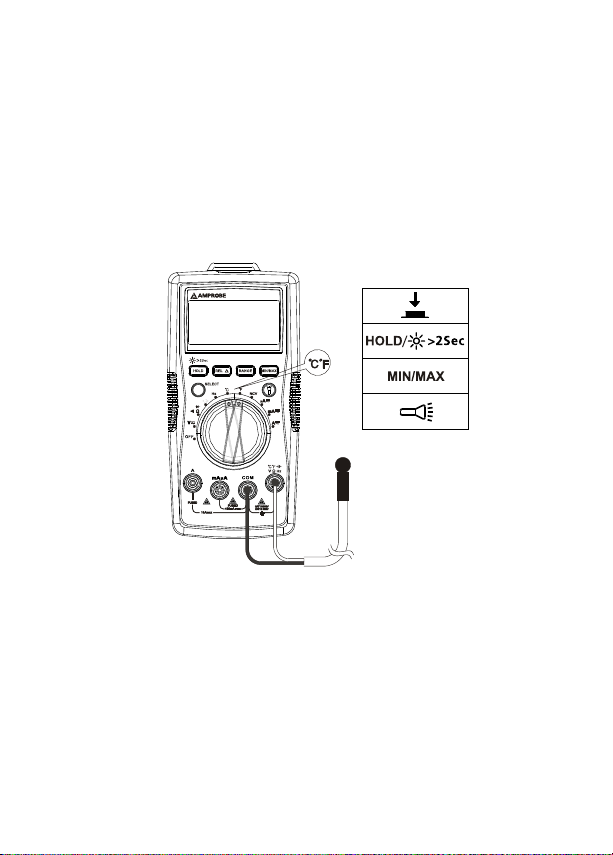

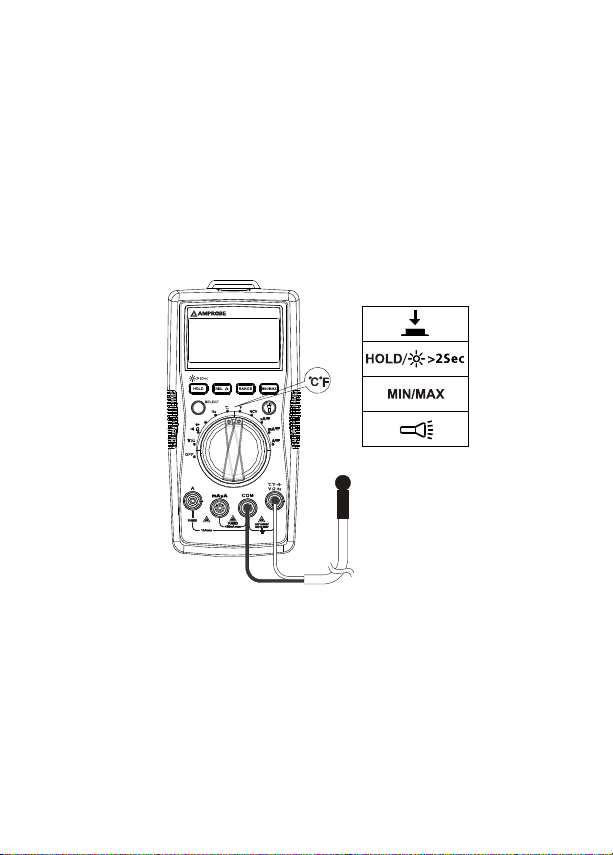

Measuring Temperature °C / °F



1. To avoid personal injury or damage to the Meter, do not apply
thetemperature probe to any live conductive parts.

2. Temperature sensor K type (nickel-chromium/nichrosi) thermocouple is
suitable for temperature measurement below 230°C (446°F).

Measurement steps:

Step 1: Turn the rotary switch to °C or °F position. The display will show “OL”.
Step 2: Connect the temperature probe (K type) to the Meter and to the

surface to be measured.

11

Non-Contact Voltage Sensing

Measuring distance
8mm

1. To avoid personal injury or damage to the Meter, do not test on un­insulated high voltage wires.

2. Buzzer will sound and screen will display “OL” when sensing AC voltage
between 90V and 600V

3. Do not test on hazardous live wires higher than AC 750V

4. Before and after hazardous voltage measurements, test the Meter by
approaching to a known source such as a line AC voltage or outlet to
determine proper operation. See below figure.

Buzzer will sound when the detected voltage is ≥90V, and the buzzer will be
on.The distances between the wire and the meter should be ≤8mm.



At NCV mode, LCD will display OL. No test lead connection are required for
NCV measurement.

12

SPECIFICATION

Ambient temperature: 73.4°F ±9 (23°C ±5°C); Relative temperature: ≤75%
Accuracy: ±(% of reading + digits)

Maximum voltage between input terminal and earth ground: AC 750Vrms or

DC 1000V

 Fuse for mA µA input: F1 fuse, 0.5A H 1000V fast-fuse, (6×32)mm
 Fuse for 10A input: F2 fuse, 11A H 1000V fast-fuse, (10×38)mm

Maximum display: Digital 3999 counts, updates 3/sec. Frequency: 9999 counts.
Analog pointer display: 41 segments, updates 30 times/sec.
Over-range indication: OL
Range: Automatic and Manual
Altitude: Operating 2000m
Operating temperature: 0°C ~ +40°C (32°F ~ 104°F)
Relative humidity: 0°C ~ +30°C (32°F ~ 86°F) ≤75%; +30°C ~ +40°C (86°F ~

104°F) ≤50%

Storage temperature: -10°C ~ +50°C (14°F ~ 122°F)
Electromagnetic compatibility: In an RF filed of 1V/m = Specified accuracy 5%
Battery: 9V, 6F22, NEDA1604 or equivalent
Low battery indication:
Dimensions (L x W x H): 182 mm x 90 mm x 45 mm (7.2 in x 3.5 in x 1.8 in)
Weight: Approx. 354g (0.78lb) with batteries installed

1. DC Voltage Measurement

Range Resolution Accuracy

400.0mV 0.1mV ± (0.8%+3LSD)

4.000V 1mV

± (0.8%+1LSD)40.00V 10mV

400.0V 100mV

1000V 1V ±(1.0%+3LSD)

Input impedance: About 10M ;
(Input impedance is ≤3G except DC 400mV range)
Overload protection: ±1000V

13

2. AC Voltage Measurement

Range Resolution Accuracy

400.0mV 0.1mV ±(1.2%+3LSD)

4.000V 1mV

±(1.0%+3LSD)40.00V 10mV

400.0V 100mV

750V 1V ±(1.2%+3LSD)

Note: Manual range only for 400.0mV range.
Input impedance: Around 10MΩ
Frequency response: 45Hz ~ 400Hz
AM-520 / AM-520-EUR : Average sensing, rms indication.
AM-530 / AM-530-EUR: True RMS.
Overload protection: 750Vrms

3. Resistance Measurement

Range Resolution Accuracy

400.0Ω 0.1Ω ±(1.2%+2LSD)

4.000kΩ 1Ω

±(1.0%+2LSD)40.00kΩ 10Ω

400.0kΩ 100Ω

4.000MΩ 1kΩ ±(1.2%+2LSD)

40.00MΩ 10kΩ ±(1.5%+5LSD)

400Ω range: Measured value = (Measured display value – Short-circuiting
value of probe)

Open circuit voltage: Around 0.5V
Overload protection: 750Vrms

4. : Circuit ON/OFF : Diode measurement

Range Resolution Accuracy

Open circuit voltage is around 0.5V.

0.1Ω

Resistance >150Ω, buzzer will not sound.
Resistance ≤10Ω, buzzer will sound.

14



Overload protection: 1000V

1mV

Display range is 0V to 2.0V. Normal voltage is around

0.5V to 0.8V for silicon PN junction.

5. Capacitance Measurement

Range Resolution Accuracy

40.00nF 10pF ±(3%+10LSD) under REL status

400.0nF 100pF

4.000μF 1nF

40.00μF 10nF ±(3%+5LSD)

400.0μF 100nF ±(4%+5LSD)

4000μF 1μF For reference only

Overload protection: 1000V

±(3%+5LSD) under REL status

6. Frequency Measurement

Range Resolution Accuracy

10Hz~10MHz 0.01Hz~0. 01MHz ±(0.1%+4LSD)

Overload protection: 750Vrms

7. DC Current Measurement

Range Resolution Accuracy

400.0μA 0.1μA

μA

mA

Overload protection:
mA /µA range:F1 fuse, 0.5A H 1000V fast-fuse, (
10 A range:F2 fuse, 11A H 1000V fast-fuse, ( 10×38)mm

4000μA 1μA

40.00mA 10μA

400.0mA 0.1mA

4.000A 1mA

A

10.00A 10mA

±(1.0%+2LSD)

±(1.2%+3LSD)

6×32)mm

15

8. AC Current Measurement

Range Resolution Accuracy

400.0μA 0.1μA

μA

mA

Frequency response: 45Hz ~ 400Hz
AM-520 / AM-520-EUR : Average sensing, rms indication.
AM-530 / AM-530-EUR: True RMS.
Overload protection:
mA /µA range:F1 fuse, 0.5A H 1000V fast-fuse, (
10 A range:F2 fuse, 11A H 1000V fast-fuse, (

4000μA 1μA

40.00mA 10μA

400.0mA 0.1mA

4.000A 1mA

A

10.00A 10mA

±(1.2%+3LSD)

±(1.5%+3LSD)

6×32)mm

10×38)mm

9. Temperature Measurement

Range Resolution Accuracy

-40 – 0°C

>0 – 100°C ±(1.2%+3 LSD)

>100 – 1000°C ±(2.5%+2 LSD)

-40 – 32°F

>32 – 212°F ±(1.8%+6 LSD)

>212 – 1832°F ±(2.5%+4 LSD)

Overload protection: 1000V
K type (nickel-chromium/nichrosi) thermocouple must be used for temperature
measurement.

0.1°C @ < 400°C

≥ 400°C

1°C @

0.1°F @ < 752°F

≥ 752°F

1°F @

±(10%+4 LSD)

±(20%+6 LSD)

16

MAINTENANCE AND REPAIR

If the Meter fails to operate, check battery, test leads, etc., and replace as
necessary.
Double check the followings:

1. Replace the fuse or battery if the meter does not work.

2. Review the operating instructions for possible mistakes in operating
procedure.

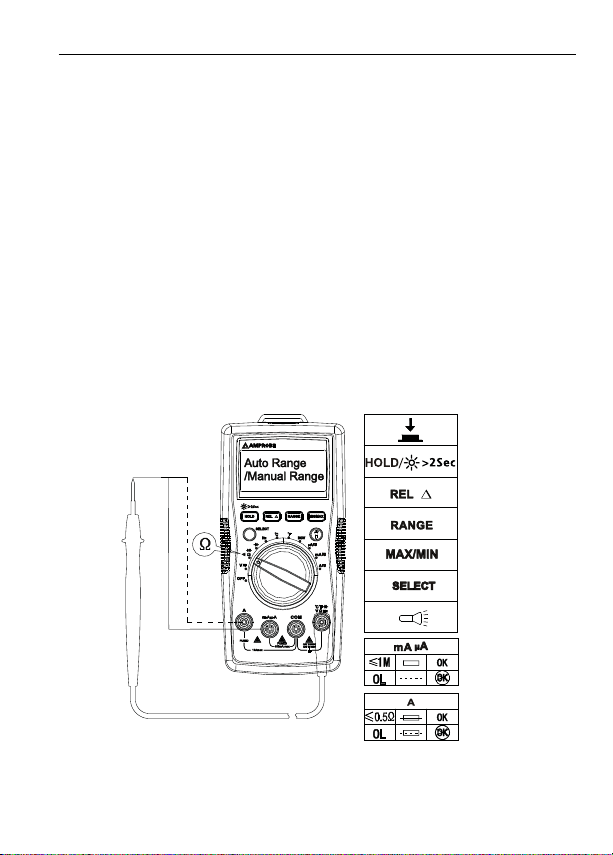

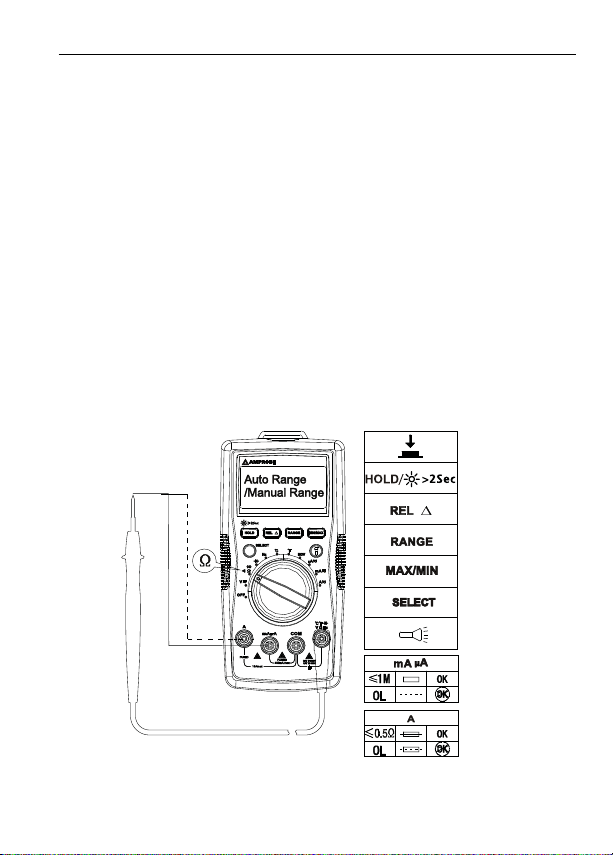

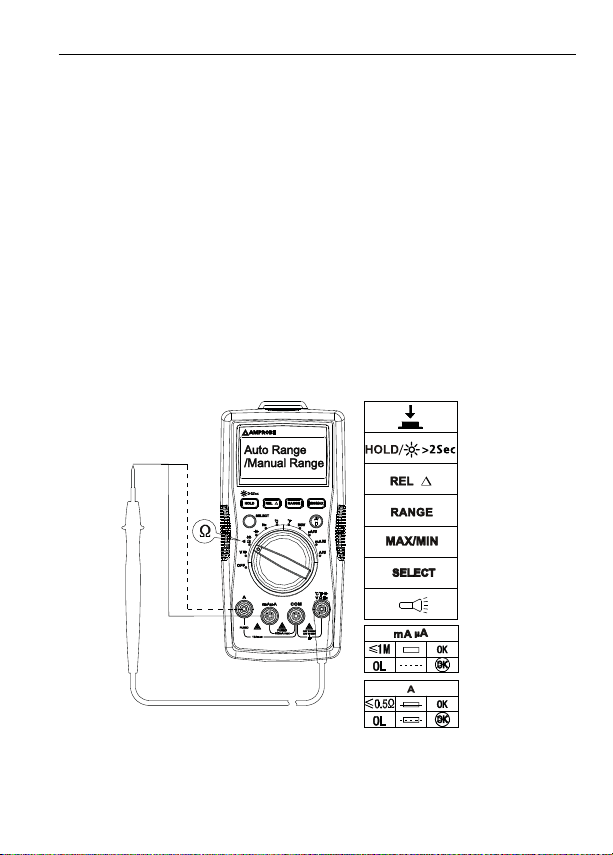

Quick check on 0.5A FUSE:

Step 1: Turn the rotary switch to Ω function.
Step 2: short-circuit /V/Ω/Hz terminal and mA/μA terminal.

Resistance reading ≤ 1MΩ: the fuse is OK
Resistance reading “OL”: the fuse is open. Replace the fuse as specified.

Quick check on 10A FUSE:

Step 1: Turn the rotary switch to Ω function.
Step 2: short-circuit /V/Ω/Hz terminal and mA/μA terminal.

Resistance reading ≤ 0.5Ω: the fuse is OK.
Resistance reading “OL”: the fuse is open. Replace the fuse as specified.

17

Except for the replacement of the battery, repair of the meter should be
performed only by a Factory Authorized Service Center or by other qualified
instrument service personnel.

The front panel and case can be cleaned with a mild solution of detergent and
water. Apply sparingly with a soft cloth and allow to dry completely before
using. Do not use aromatic hydrocarbons, Gasoline or chlorinated solvents for
cleaning.

BATTERY AND FUSE REPLACEMENT

WARNING

To avoid shock, injury, or damage to the Meter:
Disconnect test leads before opening case.
Use ONLY fuses with the amperage, interrupt, voltage, and speed
ratings specied.

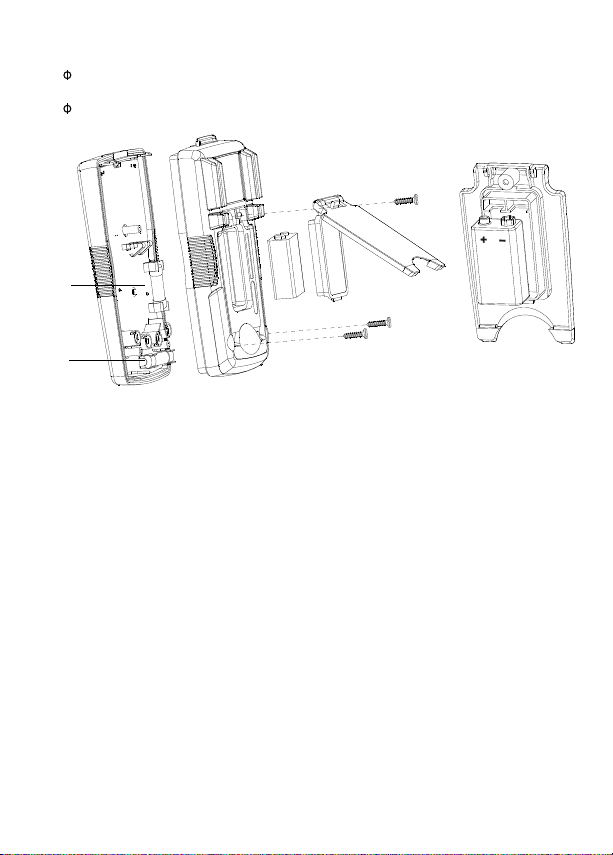

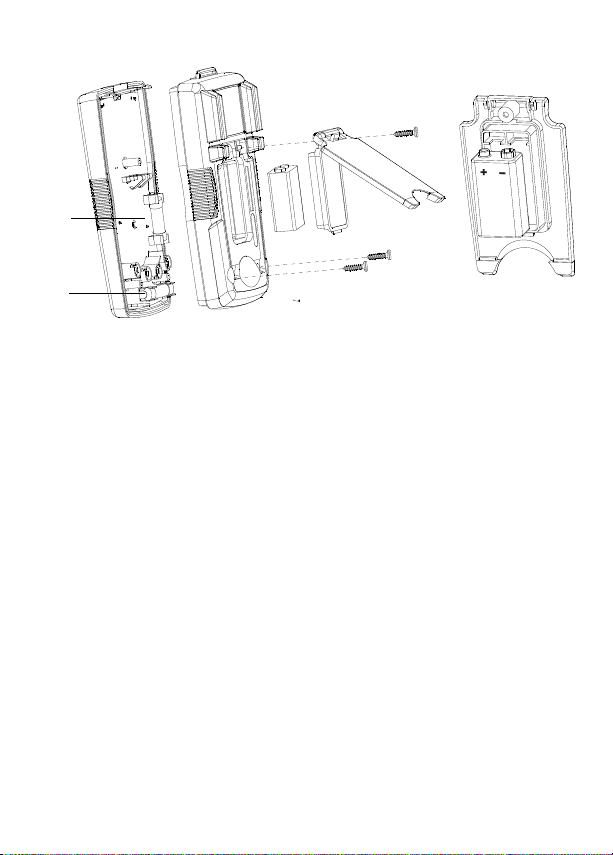

Replacing BATTERY follow below steps:

1. Disconnect the test lead probe from measuring circuit.

2. Turn the Meter to OFF position.

3. Remove the screws from the battery cover and open the battery cover

4. Remove the batteries and replace with one 9V (6F22) or equivalent. The
battery cover provides the correct polarity fitting construction design.
Install the battery in the battery cover.

5. Put the battery cover back and re-fasten the screw.

Battery: 9V (6F22) Battery or equivalent

Replacing FUSE follow below steps:

1. Disconnect the test lead probe from measuring circuit.

2. Turn the Meter to OFF position.

3. Remove the screws from the enclosure and open the enclosure.

4. Remove the broken fuse and replace with new specified fuse.

5. Put the enclosure back and re-fasten the screw.

Fuse ratings:
mA /µA input terminal: F1 fuse, 0.5A H 1000V fast-fuse, (
10 A input terminal: F2 fuse, 11A H 1000V fast-fuse, ( 10×38)mm

18

6×32)mm

F1

9V battery

F2

19

AM-520

Multimètre CVC

AM-530

Multimètre d’électricien avec TRMS

AM-520-EUR
AM-530-EUR

Multimètre numérique

Mode d’emploi

Août 2011, Rév.2
©2012 Amprobe Test Tools.
Tous droits réservés. Imprimé en Chine.

Français

Limites de garantie et de responsabilité

Amprobe garantit l’absence de vices de matériaux et de fabrication de ce produit pendant
une période d’un an prenant effet à la date d’achat, sauf disposition contraire prévue par
la loi. Cette garantie ne s’applique pas aux fusibles, aux piles jetables ni à tout produit
mal utilisé, modifié, contaminé, négligé ou endommagé par accident ou soumis à des
conditions anormales d’utilisation et de manipulation. Les revendeurs n’ont pas l’autorisation
de prolonger toute autre garantie au nom d’Amprobe. Pour bénéficier de la garantie,
renvoyez le produit accompagné d’un justificatif d’achat auprès d’un centre de services
agréé par Amprobe Test Tools ou d’un distributeur ou d’un revendeur Amprobe. Voir la
section Réparation pour tous les détails. LA PRÉSENTE GARANTIE EST LE SEUL ET EXCLUSIF
RECOURS DE L’UTILISATEUR TOUTES AUTRES GARANTIES, EXPLICITES, IMPLICITES OU
STATUTAIRES, NOTAMMENT LE CAS ÉCHÉANT LES GARANTIES DE QUALITÉ MARCHANDE
OU D’ADAPTATION À UN OBJECTIF PARTICULIER SONT EXCLUES PAR LES PRÉSENTES. LE
FABRICANT NE SERA EN AUCUN CAS TENU RESPONSABLE DE DOMMAGES PARTICULIERS,
INDIRECTS, ACCIDENTELS OU CONSÉCUTIFS, NI D’AUCUNS DÉGATS OU PERTES DE DONNÉES,
SUR UNE BASE CONTRACTUELLE, EXTRA-CONTRACTUELLE OU AUTRE. Étant donné que
certaines juridictions n’admettent pas les limitations d’une condition de garantie implicite ou
l’exclusion ou la limitation de dégâts accidentels ou consécutifs, il se peut que les limitations
et les exclusions de cette garantie ne s’appliquent pas à votre cas.

Réparation

Tous les outils de test renvoyés pour être réparés au titre de la garantie ou pour étalonnage
doivent être accompagnés des éléments suivants : nom, raison sociale, adresse, numéro de
téléphone et justificatif d’achat. Ajoutez également une brève description du problème ou du
service demandé et incluez les cordons de test avec l’appareil. Les frais de remplacement ou
de réparation hors garantie doivent être acquittés par chèque, mandat, carte de crédit avec
date d’expiration, ou par bon de commande payable à l’ordre de Amprobe® Test Tools.

Remplacements et réparations sous garantie – Tous pays

Veuillez lire la déclaration de garantie et vérifiez la pile avant de demander une réparation.
Pendant la période de garantie, tout outil de test défectueux peut être renvoyé auprès de
votre distributeur Amprobe® Test Tools pour être échangé contre un produit identique ou
similaire. Consultez la section « Where to Buy » sur le site www.amprobe.com pour obtenir
la liste des distributeurs dans votre région. Les appareils sous garantie devant être remplacés
ou réparés au Canada et aux États-Unis peuvent également être envoyés dans un centre de
services Amprobe® Test Tools (voir les adresses ci-dessous).

Remplacements et réparations hors garantie – Canada et États-Unis

Les appareils à réparer hors garantie au Canada et aux États-Unis doivent être envoyés dans
un centre de services Amprobe® Test Tools. Appelez Amprobe® Test Tools ou renseignez­vous auprès de votre lieu d’achat pour connaître les tarifs en vigueur de remplacement ou de
réparation.

Aux États-Unis et au Canada
Amprobe Test Tools Amprobe Test Tools
Everett, WA 98203 Mississauga, ON L4Z 1X9Canada
Tél. : 877-AMPROBE (267-7623) Tél. : [phone]

Remplacements et réparations hors garantie – Europe

Les appareils européens non couverts par la garantie peuvent être remplacés par votre
distributeur Amprobe® Test Tools pour une somme nominale. Consultez la section
« Where to Buy » sur le site www.metermantesttools.com pour obtenir la liste des
distributeurs dans votre région.

Adresse postale européenne*
Amprobe® Test Tools Europe
Beha-Amprobe GmbH
In den Engematten 14
79286 Glottertal, Allemagne
Tél. : [phone] - 0
www.amprobe.eu
*(Réservée à la correspondance – Aucun remplacement ou réparation n’est possible à cette

adresse. Nos clients européens doivent contacter leur distributeur.)

Multimètre CVC AM-520
Multimètre d’électricien AM-530 avec TRMS
Multimètre numérique AM-520-EUR / AM-530-EUR

6

1

2

3

4

5

10

9

Lampe-torche

1

Afcheur LCD

2

Boutons de fonction

3

Borne d’entrée pour les mesures de tension, de capacité, de

7

résistance, de température, et le contrôle de diode et de continuité

Borne de retour COM pour toutes les mesures

8

Borne d’entrée pour les mesures A c.a./c.c. mA/uA

9

10

Borne d’entrée pour les mesures A c.a./c.c. jusqu’à 10 A

Bouton de lampe-torche

4

Sélecteur rotatif

5

Bouton de sélection SELECT

6

7

8

Afchage

6 8 7

9
2
5
3
4

16

1

Le multimètre numérique sélectionne la gamme avec la

1

meilleure résolution

Courant continu

2

Lecture négative

3

Courant alternatif

4

Témoin de pile faible

5

Maintien des données afchées

6

Contrôle de diode

7

Contrôle de continuité

8

Mode du zéro relatif

9

10

Tension sans contact

11

Unités de mesure de la résistance

12

Unités de mesure de la fréquence

13

Unités de mesure de la tension

14

Unités de mesure du courant

15

Unités de mesure de la capacité

16

Mise en veille automatique

17

Mémoire de lecture maximum / minimum

18

Unités de mesure des températures

19

Graphique à barres analogique

10 13 14 1517

18
12
11

19

Multimètre CVC AM-520
Multimètre d’électricien AM-530 avec TRMS
Multimètre numérique AM-520-EUR / AM-530-EUR

TABLE DES MATIÈRES

SYMBOLES .............................................................................................................2

CONSIGNES DE SÉCURITÉ .....................................................................................2

DÉBALLAGE ET INSPECTION .................................................................................3

FONCTIONNALITÉS ................................................................................................4

OPÉRATIONS DE MESURE .....................................................................................5

Mesure de tension alternative et continue .....................................................6

Mesure de courant alternatif et continu .........................................................7

Mesure de résistance ........................................................................................8

Contrôle de continuité .....................................................................................9

Contrôle de diode .............................................................................................9

Mesure de capacité ...........................................................................................10

Mesure de fréquence ........................................................................................10

Mesure de température °C / °F .........................................................................11

Détection de tension sans contact ...................................................................12

CARACTÉRISTIQUES ..............................................................................................13

ENTRETIEN .............................................................................................................17

REMPLACEMENT DES FUSIBLES ET DES PILES .....................................................18

1

SYMBOLES

Attention ! Risque de décharge électrique



Attention ! Se reporter aux explications de ce manuel



Courant alternatif (c.a.)



Courant continu (c.c.)



L’équipement est protégé par une double isolation ou une isolation



renforcée

Prise de terre



Signal sonore

Batterie

Conforme aux directives européennes



Conforme aux directives de l’association australienne de



normalisation

Association canadienne de normalisation (CSA)



Ne pas mettre ce produit au rebut parmi les déchets ménagers.



Consulter un centre de recyclage homologué.

CONSIGNES DE SÉCURITÉ

Le multimètre numérique est conforme à ;
CEI/EN 61010-1 3e édition, UL61010-1 2e éd. et CAN/CSA C22.2 nº 61010.1-0.92

jusqu’à la catégorie III 600 V, degré de pollution 2
CEI/EN 61010-2-030
CEI/EN 61010-2-31 pour les cordons de test
CEM CEI/EN 61326-1
La catégorie III (CAT III) de mesures concerne les mesures effectuées sur

les installations dans les bâtiments. Il s’agit, par exemple, des tableaux de
dérivation, des coupe-circuit, du câblage, y compris les conducteurs, les barres
omnibus, les boîtes de jonction, les commutateurs, les prises murales de
l’installation fixe, et le matériel destiné à l’utilisation industrielle, ainsi que
certains autres équipements tels que, par exemple, les moteurs fixes connectés
en permanence à l’installation fixe.

2

La catégorie II (CAT II) de mesures concerne les mesures effectuées sur les
circuits directement connectés à l’installation en basse tension. Il s’agit, par
exemple, des mesures effectuées sur les appareils ménagers, les outils portatifs
et les appareils similaires.

Avertissement : À lire avant l’emploi

• Pour éviter les chocs électriques ou les risques de blessures,
appliquer ces consignes et utiliser uniquement le multimètre
numérique en respectant les instructions de ce manuel.

• Ne pas utiliser le multimètre ou les cordons de test s’ils paraissent
endommagés ou si le multimètre ne fonctionne pas correctement.
En cas de doute, faire vérier l’appareil.

• Toujours utiliser la fonction et la gamme appropriée pour les
mesures.

• Avant de régler le sélecteur sur la gamme de fonction, débrancher
la sonde de test du circuit testé.

• Vérier le fonctionnement du multimètre en mesurant une source
de tension connue.

• Ne jamais appliquer de tension supérieure à la tension nominale,
indiquée sur le multimètre, entre une sonde de test et la prise de
terre.

• Utiliser le multimètre avec prudence aux tensions supérieures à
30 V c.a. eff., 42 V c.a. crête ou 60 V c.c. Ces tensions présentent
un risque d’électrocution.

• Débrancher l’alimentation du circuit et décharger tous les
condensateurs à tension élevée avant de contrôler la résistance.

• Ne pas utiliser le multimètre à proximité de vapeurs ou de gaz
explosifs.

• En utilisant les cordons de test, placer les doigts au-delà de leur
collerette de protection.

• Retirer les cordons de test du multimètre avant d’ouvrir le boîtier
du multimètre ou le couvercle de la pile.

DÉBALLAGE ET INSPECTION

Le carton d’emballage doit inclure les éléments suivants :
1 AM-520 ou AM-530 ou AM-520-EUR ou AM-530-EUR

1 paire de cordons de test
1 sonde de température
1 bande Velcro
1 pile 9 V (6F22) (installée)
1 Mode d’emploi
1 mallette de transport

Si l’un de ces éléments est endommagé ou manquant, renvoyez le contenu
complet de l’emballage au lieu d’achat pour l’échanger.

3

FONCTIONNALITÉS

L’AM-520 / L’AM-520-EUR est conçu pour les applications CVC avec des
fonctions importantes telles que les mesures de températures, les mesures
en microampères utilisées pour le dépannage des capteurs de flammes et les
mesures de capacité pour vérifier les condensateurs de démarrage moteur.
L’AM-520 / L’AM-520-EUR mesure une gamme complète de paramètres
électriques et comprend une lampe-torche intégrée, un porte-sonde de type
« troisième main » et la détection des tensions sans contact VoltTect. Sécurité
homologuée à CAT III 600 V, CAT II 1 000 V.

L’AM-530 / L’AM-530-EUR est le multimètre à fonctions complètes que
choisissent les électriciens professionnels. Mesurez et vérifiez la présence de
tensions afin de connecter des équipements ou d’effectuer des réparations,
installer de nouveaux câbles, contrôler la continuité des branchements
électriques, identifier les fusibles grillés, dépanner les moteurs ou contrôler
les transformateurs. L’AM-530 / L’AM-530-EUR utilise la détection des valeurs
efficaces vraies (TRMS) pour mesurer avec précision les tensions sur les systèmes
affectés par les harmoniques ; il dispose d’une lampe-torche intégrée pour
détecter les couleurs des fils dans l’obscurité, d’un porte-sonde « troisième
main » et assure la détection de tension sans contact. Sécurité homologuée à
CAT III 600 V, CAT II 1 000 V.

• Mesures : Tension jusqu’à 750 V c.a. et 1 000 V c.c., courant c.a./c.c.,

résistance, fréquence, capacité, température.

• Fréquence, capacité, rapport cyclique pour les applications de dépannage

• Fonctions spéciales :

- Détection de tension sans contact

- Continuité sonore

- Contrôle de diode

• Afchage LCD rétroéclairé avec graphique à barres analogique

• Événements :

- Maintien des données affichées

- Mémoire MAX/MIN

- Mode du zéro relatif

• Lampe de travail intégrée (lampe-torche)

• Rangement intégré des cordons de test et porte-sonde « troisième main »

• Mode de gamme automatique et manuelle

• Mise en veille automatique

• Indicateur de pile faible

• Bande Velcro pour suspendre le multimètre

• Sécurité : CAT III 600 V, CAT II 1 000 V

4

OPÉRATIONS DE MESURE



1. Utiliser la fonction et la gamme appropriées pour les mesures.

2. Pour éviter les chocs électriques éventuels, les blessures ou
l’endommagement du multimètre, débrancher l’alimentation du circuit
et décharger tous les condensateurs à tension élevée avant de mesurer la
résistance et les diodes.

3. Branchement des cordons de test :

• Relier le commun (COM) du cordon de test au circuit avant de brancher
le cordon sous tension.

• Après la mesure, retirer le cordon sous tension avant de débrancher du
circuit le commun (COM) du cordon de test

4. Le symbole « OL » est affiché sur l’écran LCD lorsque la mesure est en
dehors de la gamme.

Positions du sélecteur rotatif

Position

commutée

V







Hz Mesure de fréquence
°C °F Mesure de températures
NCV Tension sans contact

μA

mA A

Mesure de tension alternative ou continue (utiliser le
bouton SELECT pour basculer entre AC et DC).

Mesure de résistance
Mesure de tension de la jonction PN d’une diode

Contrôle de continuité

Mesure de capacité

Mesure de courants alternatifs ou continus (utiliser le
bouton SELECT pour basculer entre AC et DC).

Fonctions de mesure

Boutons de fonction

Bouton Fonctions de mesure

SELECT

Bascule entre AC ou DC. Appuyer sur le bouton de sélection
jaune pour sélectionner d’autres fonctions de mesure sur le
sélecteur rotatif.

5

HOLD /

REL

RANGE

MAX/MIN Mémoire de lecture maximum / minimum.

L’écran gèle les lectures affichées / appuyer 2 s pour
activer le rétroéclairage sur l’afficheur LCD.

Mode du zéro relatif
Bascule entre le mode de gamme automatique ou manuel.

Le réglage par défaut est le mode de gamme automatique,
appuyer pour basculer en mode de gamme manuel
(résolutions commutables). Maintenir le bouton enfoncé
2 secondes pour revenir au mode de gamme automatique.

Lampe-torche

Appuyer
sélecteur rotatif pertinente.

pour activer la fonction une fois au niveau de la fonction du

Mise en veille automatique

Arrêt automatique : au bout de 15 minutes environ.
Lorsque le multimètre est en mode de mise en veille automatique, appuyez
sur un bouton pour revenir en fonctionnement normal.

Mesure de tension alternative et continue

Appuyez sur le bouton SELECT pour sélectionner la fonction des mesures de
courant alternatif ou continu.

Pour éviter les blessures ou l’endommagement du multimètre, ne pas

appliquer de tension supérieure à 750 V c.a. et 1 000 V c.c.

6

Mesure de courant alternatif et continu

Appuyez sur le bouton SELECT pour sélectionner la fonction des mesures de
courant alternatif ou continu.

Pour éviter les blessures ou l'endommagement du multimètre :

1. Ne pas tenter de prendre une mesure de courant interne au circuit
lorsque le potentiel en circuit ouvert à la terre dépasse 750 V c.a. ou
1 000 V c.c.

2. Utiliser la fonction et la gamme appropriées pour les mesures.

3. Ne pas placer la sonde de test en parallèle à un circuit lorsque les cordons
de test sont connectés aux bornes de courant.

4. Relier les cordons de test entre la borne de courant d’entrée 10 A/mA μA
correcte et le circuit avant d’alimenter le circuit testé.

5. Pour la gamme de curant de 8-10A, ne mesurez pas le courant pour plus
que 20 minutes. Attendez 10 minutes avant de prendre une autre mesure

6. Après la mesure, couper l’alimentation du circuit avant de débrancher les
cordons de test du circuit.

7

RL

RL

Mesure de résistance

Débrancher l’alimentation du circuit et décharger tous les

condensateurs à tension élevée avant de contrôler la résistance.

Remarque : Sur une mesure de résistance supérieure (> 1 M), il faut parfois
attendre quelques secondes pour obtenir une lecture stable.
Indication de dépassement de calibre ou de circuit ouvert : OL

8

Contrôle de continuité

Débrancher l’alimentation du circuit et décharger tous les

condensateurs à tension élevée avant de contrôler la continuité.

Contrôle de diode

Débrancher l’alimentation du circuit et décharger tous les

condensateurs à tension élevée avant de contrôler la diode.

9

Mesure de capacité

Débrancher l’alimentation du circuit et décharger tous les

condensateurs à tension élevée avant de contrôler la capacité.

Mesure de fréquence

Pour éviter les blessures ou l’endommagement du multimètre, ne pas

appliquer de tension supérieure à 750 V.

10

Mesure de température °C / °F



1. Pour éviter les blessures ou l’endommagement du multimètre, ne pas
appliquer la sonde de température à des pièces conductrices sous tension.

2. Le thermocouple avec capteur de température de type K (nickel-chrome/
nichrome) convient pour les mesures de température inférieures à 230 °C
(446 °F).

Étapes de la mesure :

Étape 1 : Réglez le commutateur rotatif sur la position °C ou °F. L’affichage

indique « OL ».

Étape 2 : Reliez la sonde de température (type K) au multimètre et à la

surface à mesurer.

11

Détection de tension sans contact

Distance de mesure
8 mm

Fils sous tension dangereuse

1. Pour éviter les blessures ou l’endommagement du multimètre, ne pas
mesurer des tensions élevées sur des fils non isolés.

2. L’avertisseur retentit et l’écran affiche « OL » en détectant la tension
alternative entre 90 V et 600 V

3. Ne pas tester les fils sous tensions dangereuses supérieures à 750 V c.a.

4. Avant et après les mesures de tensions dangereuses, tester le multimètre
en l’approchant d’une source connue, une prise ou une tension secteur
par exemple, pour vérifier son bon fonctionnement. Voir la figure ci­dessous.

L’avertisseur retentit lorsque la tension détectée est ≥ 90 V et que l’avertisseur
est activé. Les distances entre le fil et le multimètre doit être ≤ 8 mm.



En mode NCV, l’écran LCD affiche OL. Aucun branchement de cordon de test
n’est nécessaire pour les mesures de tension sans contact (NCV).

12

CARACTÉRISTIQUES

Température ambiante : 23 °C ± 5 °C (73,4 °F ± 9 °F) ; température relative :

≤ 75 %

Précision : ± ( % du résultat + chiffres)

Tension maximum entre la borne et la prise de terre : 750 V c.a. eff. ou 1 000 V

 Fusible pour l’entrée mA μA : Fusible rapide F1 0,5 A H 1 000 V, (6 x 32) mm
 Fusible pour l’entrée 10 A : Fusible rapide F2 11 A H 1 000 V, (10 x 38) mm

Afchage maximum : 3 999 comptes numériques ; 3 mises à jour/ seconde
Fréquence : 9 999 comptes.

Afchage du pointeur analogique : 41 segments, mises à jour 30 fois/s.
Indication de dépassement de calibre : OL
Gamme : Mode automatique et manuel
Altitude : Fonctionnement 2 000 m
Température de fonctionnement : 0 °C à 40 °C (32 °F à 104 °F)
Humidité relative : 0 °C à +30 °C (32 °F à 86 °F) ≤ 75 % ; +30 °C à +40 °C

(86 °F à 104 °F) ≤ 50 %

Température d’entreposage : -10 °C à +50 °C (14 °F à 122 °F)
Compatibilité électromagnétique : Dans un champ RF de 1 V/m = Précision

spécifiée 5 %

Batterie : 1 pile 9 V, 6F22, NEDA1604 ou équivalente
Témoin de pile faible :

Dimensions (H x l x L) : 182 mm x 90 mm x 45 mm (7,2 x 3,5 x 1,8 pouces)
Poids : environ 354 g (0,78 lb) avec la pile installée

1. Mesure de tension continue

Gamme Résolution Précision

400,0 mV 0,1 mV ± (0,8 % + 3 chiffres LSD)

4,000 V 1 mV

400,0 V 100 mV

1 000 V 1 V ± (1,0 % + 3 chiffres LSD)

Impédance d’entrée : Environ 10 M ;
(L’impédance d’entrée est ≤ 3 GΩ sauf la gamme 400 mV c.c.)
Protection contre les surcharges : ±1 000 V

± (0,8 % + 1 chiffre LSD)40,00 V 10 mV

13

2. Mesure de tension alternative

Gamme Résolution Précision

400,0 mV 0,1 mV ± (1,2 % + 3 chiffres LSD)

4,000 V 1 mV

± (1,0 % + 3 chiffres LSD)40,00 V 10 mV

400,0 V 100 mV

750 V 1 V ± (1,2 % + 3 chiffres LSD)

Remarque : Gamme manuelle uniquement pour la gamme 400,0 mV.
Impédance d’entrée : Environ 10 MΩ
Réponse en fréquence : 45 Hz à 400 Hz
AM-520 / AM-520-EUR : Indication des mesures eff. à détection moyenne
AM-530 / AM-530-EUR : Mesure efficace vraie (TRMS).
Protection contre les surcharges : 750 V eff.

3. Mesure de résistance

Gamme Résolution Précision

400,0 Ω 0,1 Ω

4,000 kΩ 1 Ω

40,00 kΩ 10 Ω

400,0 kΩ 100 Ω

4,000 MΩ 1 kΩ

40,00 MΩ 10 kΩ

Gamme 400 Ω : Valeur mesurée = (valeur d’affichage mesurée – valeur de
court-circuit de la sonde)

Tension en circuit ouvert : Environ 0,5 V
Protection contre les surcharges : 750 V eff.

± (1,2 % + 2 chiffres LSD)

± (1,0 % + 2 chiffres LSD)

± (1,2 % + 2 chiffres LSD)

± (1,5 % + 5 chiffres LSD)

4. : Circuit actif/inactif  : Contrôle de diode

Gamme Résolution Précision

Tension en circuit ouvert : environ 0,5 V

0,1 Ω

À une résistance > 150 Ω, l’avertisseur ne retentit pas.
À une résistance ≤ 10 Ω, l’avertisseur retentit.

14



Protection contre les surcharges : 1 000 V

1 mV

La gamme d’affichage est comprise entre 0 V et 2,0 V.
La tension normale est d’environ 0,5 V à 0,8 V pour la
jonction PN dans du silicium.

5. Mesure de capacité

Gamme Résolution Précision

40,00 nF 10 pF ± (3 % + 10 chiffres LSD) en mode REL

400,0 nF 100 pF

4,000 μF 1 nF

40,00 μF 10 nF ± (3 % + 5 chiffres LSD)

400,0 μF 100 nF ± (4 % + 5 chiffres LSD)

4 000 μF 1 μF À titre de référence uniquement

Protection contre les surcharges : 1 000 V

± (3 % + 5 chiffres LSD) en mode REL

6. Mesure de fréquence

Gamme Résolution Précision

10 Hz à 10 MHz 0,01 Hz à 0. 01 MHz ± (0,1 % + 4 chiffres LSD)

Protection contre les surcharges : 750 V eff.

7. Mesure de courant continu

Gamme Résolution Précision

400,0 μA 0,1 μA

μA

4 000 μA 1 μA

40,00 mA 10 μA

mA

400,0 mA 0,1 mA

4,000 A 1 mA

A

10,00 A 10 mA

± (1,0 % + 2 chiffres LSD)

± (1,2 % + 3 chiffres LSD)

Protection contre les surcharges :
Gamme mA /µA : Fusible rapide F1 0,5 A H 1 000 V, (
Gamme 10 A : Fusible rapide F2 11 A H 1 000 V, (

15

10 x 38) mm

6 x 32) mm

8. Mesure de courant alternatif

Gamme Résolution Précision

400,0 μA 0,1 μA

μA

4 000 μA 1 μA

40,00 mA 10 μA

mA

400,0 mA 0,1 mA

4,000 A 1 mA

A

10,00 A 10 mA

Réponse en fréquence : 45 Hz à 400 Hz
AM-520 / AM-520-EUR : Mesure efficace à détection moyenne.
AM-530 / AM-530-EUR : Mesure efficace vraie (TRMS).
Protection contre les surcharges :
Gamme mA /µA : Fusible rapide F1 0,5 A H 1 000 V, (
Gamme 10 A : Fusible rapide F2 11 A H 1 000 V, (

± (1,2 % + 3 chiffres LSD)

± (1,5 % + 3 chiffres LSD)

6 × 32) mm

10 x 38) mm

9. Mesures de température

Gamme Résolution Précision

-40 à 0 °C

> 0 à 100 °C ± (1,2 % +3 chiffres LSD)

> 100 à 1 000 °C ± (2,5 % +2 chiffres LSD)

-40 à 32 °F

> 32 à 212 °F ± (1,8 % +6 chiffres LSD)

> 212 à 1 832 °F ± (2,5 % +4 chiffres LSD)

Protection contre les surcharges : 1 000 V
Le thermocouple de type K (nickel-chrome/nichrome) doit être utilisé pour les
mesures de température.

0.1°C @ < 400°C

≥ 400°C

1°C @

0.1°F @ < 752°F

≥ 752°F

1°F @

± (10 % + 4 chiffres LSD)

± (20 % + 6 chiffres LSD)

16

ENTRETIEN ET RÉPARATION

Si le multimètre ne fonctionne pas correctement, vérifiez la pile, les cordons de
test, etc. et remplacez au besoin.
Vérifiez bien les éléments suivants :

1. Remplacez le fusible ou la pile si le multimètre ne fonctionne pas.

2. Consultez les consignes d’utilisation pour vérifier les erreurs possibles lors
de l’utilisation.

Vérification rapide sur le fusible 0,5 A :

Étape 1 : Réglez le sélecteur rotatif sur la fonction Ω.
Étape 2 : Mettez en court-circuit la borne /V/Ω/Hz et la borne mA/μA.

Lecture de résistance ≤ 1 MΩ : le fusible est en bon état
Lecture de résistance « OL » : le fusible est mort. Remplacez le fusible
conformément aux instructions.

Vérification rapide sur le fusible 10 A :

Étape 1 : Réglez le sélecteur rotatif sur la fonction Ω.
Étape 2 : Mettez en court-circuit la borne /V/Ω/Hz et la borne mA/μA.

Lecture de résistance ≤ 0,5 Ω : le fusible est en bon état.
Lecture de résistance « OL » : le fusible est mort. Remplacez le fusible
conformément aux instructions.

17

À l’exception du changement des piles, la réparation de l’appareil doit être
effectuée en usine dans un centre de service agréé ou par un autre personnel
de réparation qualifié.

La face avant et le boîtier peuvent être nettoyés à l’aide d’une solution légère
à base d’eau et de détergent. Appliquez cette solution avec modération en
utilisant un tissu doux et laissez bien sécher avant l’utilisation. N’utilisez pas de
solvants à base d’essence, de chlore ou d’hydrocarbures aromatiques pour le
nettoyage.

REMPLACEMENT DES FUSIBLES ET DES PILES

AVERTISSEMENT

Pour éviter les blessures ou l’endommagement du multimètre :
Retirer les cordons de test avant d’ouvrir le boîtier.
Utiliser uniquement les fusibles d’intensité, de pouvoir de
coupure, de tension et de vitesse nominales spéciées.

Procédez comme suit pour remplacer la pile :

1. Débranchez la sonde de test du circuit de mesure.

2. Mettez le multimètre hors tension.

3. Enlevez les vis du compartiment de la pile et séparez le couvercle.

4. Retirez l’ancienne pile et remplacez-la par une (1) pile de 9 volts (6F22)
ou équivalente. Le couvercle de pile fournit un modèle de construction
adapté à la polarité correcte. Installez la pile dans son compartiment.

5. Remettez le capot du compartiment à pile en place et revissez-le.

Batterie : 1 pile 9 V (6F22) ou équivalente

Procédez comme suit pour remplacer les fusibles :

1. Débranchez la sonde de test du circuit de mesure.

2. Mettez le multimètre hors tension.

3. Enlevez les vis du compartiment de la pile et ouvrez-le.

4. Retirez le fusible sauté et remplacez-le par le nouveau fusible spécifié.

5. Remettez le capot du compartiment en place et revissez-le.

Calibres de fusibles :
Borne d’entrée mA /μA : Fusible rapide F1 0,5 A H 1 000 V, (
Borne d’entrée 10 A : Fusible rapide F2 11 A H 1 000 V, (

18

10 x 38) mm

6 x 32) mm

F1

Pile 9 V

F2

AM-520

HVAC-Multimeter

AM-530

Elektriker-Multimeter mit Echt­Effektivwert

AM-520-EUR
AM-530-EUR

Digitales Multimeter

Bedienungshandbuch

August 2011, Rev. 2
©2012 Amprobe Test Tools.
Alle Rechte vorbehalten. Gedruckt in China.

Deutsch

Beschränkte Gewährleistung und Haftungsbeschränkung

Es wird gewährleistet, dass dieses Amprobe-Produkt für die Dauer von einem Jahr ab dem
Kaufdatum frei von Material- und Fertigungsdefekten ist, sofern örtliche Gesetze nichts
anderes vorsehen. Diese Gewährleistung erstreckt sich nicht auf Sicherungen, Einwegbatterien
oder Schäden durch Unfälle, Nachlässigkeit, Missbrauch, Änderungen oder abnormale
Betriebsbedingungen bzw. unsachgemäße Handhabung. Die Verkaufsstellen sind nicht
dazu berechtigt, diese Gewährleistung im Namen von Amprobe zu erweitern. Um während
der Gewährleistungsperiode Serviceleistungen in Anspruch zu nehmen, das Produkt mit
Kaufnachweis an ein autorisiertes Amprobe Test Tools Service-Center oder an einen Amprobe­Fachhändler/-Distributor einsenden. Nähere Einzelheiten siehe Abschnitt „Reparatur“.
DIESE GEWÄHRLEISTUNG STELLT DEN EINZIGEN UND ALLEINIGEN RECHTSANSPRUCH AUF
SCHADENERSATZ DAR. ALLE ANDEREN (VERTRAGLICH GEREGELTEN ODER GESETZLICH
VORGESCHRIEBENEN) GEWÄHRLEISTUNGEN, EINSCHLIESSLICH DER GESETZLICHEN
GEWÄHRLEISTUNG DER MARKTFÄHIGKEIT UND DER EIGNUNG FÜR EINEN BESTIMMTEN
ZWECK, WERDEN ABGELEHNT. DER HERSTELLER ÜBERNIMMT KEINE HAFTUNG FÜR SPEZIELLE,
INDIREKTE, NEBEN- ODER FOLGESCHÄDEN ODER FÜR VERLUSTE, DIE AUF BELIEBIGER URSACHE
ODER RECHTSTHEORIE BERUHEN. Weil einige Staaten oder Länder den Ausschluss oder die
Einschränkung einer implizierten Gewährleistung sowie den Ausschluss von Begleit- oder
Folgeschäden nicht zulassen, ist diese Gewährleistungsbeschränkung möglicherweise für Sie
nicht gültig.

Reparatur

Zu allen Geräten, die zur Reparatur oder Kalibrierung im Rahmen der Garantie oder außerhalb
der Garantie eingesendet werden, muss folgendes beigelegt werden: Name des Kunden,
Firmenname, Adresse, Telefonnummer und Kaufbeleg. Zusätzlich bitte eine kurze Beschreibung
des Problems oder der gewünschten Wartung sowie die Messleitungen dem Messgerät
beilegen. Die Gebühren für außerhalb des Garantiezeitraums durchgeführte Reparaturen oder
für den Ersatz von Instrumenten müssen per Scheck, Zahlungsanweisung oder Kreditkarte
(Kreditkartennummer mit Ablaufdatum) beglichen werden oder es muss ein Auftrag auf
Rechnung an Amprobe® Test Tools formuliert werden.

Garantiereparaturen oder -austausch – alle Länder

Bitte die Garantieerklärung lesen und die Batterie prüfen, bevor Reparaturen angefordert
werden. Während der Garantieperiode können alle defekten Geräte zum Umtausch gegen
dasselbe oder ein ähnliches Produkt an den Amprobe® Test Tools-Distributor gesendet werden.
Ein Verzeichnis der zuständigen Distributoren ist im Abschnitt „Where to Buy“ (Verkaufsstellen)
auf der Website www.amprobe.com zu finden. Darüber hinaus können in den USA und in
Kanada Geräte an ein Amprobe® Test Tools Service-Center (siehe Adresse unten) zur Reparatur
oder zum Umtausch eingesendet werden.

Reparaturen und Austausch außerhalb der Garantie – USA und Kanada

Für Reparaturen außerhalb des Garantiezeitraums in den Vereinigten Staaten und in Kanada
werden die Geräte an ein Amprobe® Test Tools Service-Center gesendet. Auskunft über die
derzeit geltenden Reparatur- und Austauschgebühren erhalten Sie von Amprobe® Test Tools
oder der Verkaufsstelle.

In den USA In Kanada
Amprobe Test Tools Amprobe Test Tools
Everett, WA 98203 Mississauga, ON L4Z 1X9
Tel.: 877-AMPROBE (267-7623) Tel.: [phone]

Reparaturen und Austausch außerhalb der Garantie – Europa

Geräte mit abgelaufener Garantie können durch den zuständigen Amprobe® Test Tools­Distributor gegen eine Gebühr ersetzt werden. Ein Verzeichnis der zuständigen Distributoren ist
im Abschnitt „Where to Buy“ (Verkaufsstellen) auf der Website www.amprobe.com zu finden.

Korrespondenzanschrift für Europa*
Amprobe® Test Tools Europe
Beha-Amprobe GmbH
In den Engematten 14
79286 Glottertal, Deutschland
Tel.: [phone] - 0
www.amprobe.eu
*(Nur Korrespondenz – keine Reparaturen und kein Umtausch unter dieser Anschrift. Kunden in

Europa wenden sich an den zuständigen Distributor.)

AM-520 HVAC-Multimeter
AM-530 Elektriker-Multimeter mit Echt-Effektivwert
AM-520-EUR / AM-530-EUR Digitales Multimeter

1

2

3

6

4

5

10

9

Lampe

1

LCD-Anzeige

2

Funktionstasten

3

Eingangsanschluss zum Messen von Spannung, Dioden, Kapazität,

7

Widerstand, Kontinuität und Temperatur

COM-Anschluss (Rückleitung) für alle Messungen

8

Eingangsanschluss zum Messen von mA/uA Wechselstrom/Gleichstrom

9

10

Eingangsanschluss zum Messen A Wechselstrom/Gleichstrom bis 10 A

Lampentaste

4

Drehschalter

5

SELECT-Taste

6

7

8

Bildschirmanzeige

6 8 7

9
2
5
3
4

16

1

Das Messgerät wählt den Bereich mit der besten Auösung aus

1

Gleichstrom

2

Negativer Messwert

3

Wechselstrom

4

Anzeige für schwache Batterie

5

Datenhaltemodus

6

Diodenprüfung

7

Durchgangsprüfung

8

Relativ-Null-Modus

9

Berührungslose Spannung

10

Messeinheit für Widerstand

11

Messeinheit für Frequenz

12

Messeinheit für Spannung

13

Messeinheit für Stromstärke

14

Messeinheit für Kapazität

15

Automatische Ausschaltung (APO)

16

Max.-/Min.-Messwertspeicher

17

Messeinheit für Temperatur

18

Analogbalkendiagrammanzeige

19

10 13 14 1517

18
12
11

19

AM-520 HVAC-Multimeter
AM-530 Elektriker-Multimeter mit Echt-Effektivwert

AM-520-EUR / AM-530-EUR Digitales Multimeter

INHALT

SYMBOLE ...............................................................................................................2

SICHERHEITSINFORMATIONEN .............................................................................2

AUSPACKEN UND ÜBERPRÜFEN ...........................................................................3

MERKMALE ............................................................................................................4

MESSUNGEN DURCHFÜHREN ...............................................................................5

Messen von Wechselspannung und Gleichspannung .....................................6

Messen von Wechselstrom und Gleichstrom ...................................................7

Messen von Widerstand ...................................................................................8

Messen von Kontinuität ...................................................................................9

Messen von Dioden ...........................................................................................9

Messen von Kondensatorkapazität .................................................................10

Messen von Frequenz .......................................................................................10

Messen von Temperatur °C / °F ........................................................................11

Berührungslose Spannungsprüfung ................................................................12

TECHNISCHE DATEN ..............................................................................................13

WARTUNG ..............................................................................................................17

ERSETZEN DER BATTERIE UND SICHERUNG .........................................................18

1

SYMBOLE

Vorsicht! Stromschlaggefahr.



Vorsicht! Siehe Erklärung in diesem Handbuch.



Wechselstrom (AC - Alternating Current).



Gleichstrom (DC - Direct Current).



Das Gerät ist durch Schutzisolierung bzw. verstärkte Isolierung



geschützt.

Erde, Masse.



Akustischer Alarm.

Batterie.

Übereinstimmung mit EU-Vorschriften.



Übereinstimmung mit den relevanten australischen Normen.



Canadian Standards Association (NRTL/C).



Dieses Produkt nicht im unsortierten Kommunalabfall entsorgen.



Ein qualifiziertes Recycling-Unternehmen kontaktieren.

SICHERHEITSINFORMATIONEN

Das Messgerät stimmt überein mit:
IEC/EN 61010-1 3. Ausgabe, UL61010-1 2. Ausgabe und CAN/CSA C22.2

Nr. 61010.1-0.92 gemäß Kategorie III 600 Volt, Verschmutzungsgrad 2
IEC/EN 61010-2-030
IEC/EN 61010-2-31 für Messleitungen
EMC IEC/EN 61326-1
Messkategorie III (CAT III) für Messungen, die an der Gebäudeinstallation

durchgeführt werden. Zu den Beispielen gehören Reihensteckdosen,
Trennschalter, Verkabelung, einschließlich Kabeln, Sammelschienen,
Anschlusskästen, Schaltern und Steckdosenverteilern in stationären
Installationen, sowie Ausrüstung für industrielle Verwendung und bestimmte
andere Ausrüstung wie stationäre Motoren mit permanenter Verbindung zu
einer stationären Installation.

2

Messkategorie II (CAT II) für Messungen, die an Schaltkreisen mit direkter
Verbindung zur Niederspannungsanlage durchgeführt werden. Zu den
Beispielen gehören Messungen an Haushaltsgeräten, tragbaren Werkzeugen
und ähnlicher Ausrüstung.

Warnung: Vor Gebrauch lesen

• Zur Vermeidung von Stromschlag oder Verletzungen die
folgenden Anweisungen einhalten und das Messgerät nur wie in
diesem Handbuch angegeben verwenden.

• Das Messgerät bzw. die Messleitungen nicht verwenden, wenn
es/sie beschädigt erscheinen oder wenn das Messgerät nicht
ordnungsgemäß funktioniert. Im Zweifelsfall das Messgerät von
einer Servicestelle prüfen lassen.

• Immer die richtige Funktion und den richtigen Bereich für
Messungen verwenden.

• Vor Drehen des Funktionsbereichsauswahlschalters die Prüfsonde
vom zu prüfenden Schaltkreis trennen.

• Die Funktionsfähigkeit des Messgeräts durch Messen einer
bekannten Spannung prüfen.

• Zwischen Prüfsonden bzw. einer beliebigen Prüfsonde und Erde
nie eine Spannung anlegen, die die am Messgerät angegebene
Nennspannung überschreitet.

• Bei Spannungen über 30 V Wechselspannung eff., 42 V
Wechselspannung Spitze bzw. 60 V Gleichspannung vorsichtig
vorgehen. Diese Spannungen stellen eine Stromschlaggefahr dar.

• Vor dem Prüfen von Widerstand den Strom des Stromkreises
abschalten und alle Hochspannungskondensatoren entladen.

• Das Messgerät nicht in Umgebungen mit explosiven Gasen oder
Dampf verwenden.

• Bei der Verwendung der Messleitungen die Finger hinter dem
Fingerschutz halten.

• Vor dem Öffnen der Batteriefachabdeckung bzw. des
Messgerätgehäuses die Messleitungen vom Messgerät trennen.

AUSPACKEN UND ÜBERPRÜFEN

Der Verpackungskarton sollte Folgendes enthalten:
1 AM-520 bzw. AM-530 bzw. AM-520-EUR bzw. AM-530-EUR Multimeter
1 Paar Messleitungen
1 Temperatursonde
1 Klettband
1 9 V (6F22) Batterie (eingesetzt)
1 Bedienungshandbuch
1 Tragbehälter

3

Wenn einer dieser Artikel beschädigt ist oder fehlt, die gesamte Lieferung
zwecks Ersatz an die Verkaufsstelle zurücksenden.

MERKMALE

Das AM-520 / Das AM-520-EUR ist für HVAC-Anwendungen ausgelegt
und enthält wichtige Funktionen wie Temperatur, Mikroampere für
Flammensensor-Fehlerbehebung und Kapazität zur Prüfung von
Motoranlasserkondensatoren. Das AM-520 / Das AM-520-EUR misst
eine umfassende Reihe elektrischer Parameter und verfügt über eine
eingebaute Lampe, eine Sondenhalterung und berührungslose VoltTect­Spannungserkennung. Sicherheit gemäß CAT III 600 V, CAT II 1000 V.

Das AM-530 / Das AM-530-EUR ist das vielseitige Multimeter für Elektriker.
Vor dem Anschluss neuer Geräte, der Durchführung von Reparaturen,
der Verlegung neuer Drähte, der Prüfung elektrischer Verbindungen
auf Kontinuität, der Identifizierung durchgebrannter Sicherungen, der
Fehlerbehebung bei Motoren oder der Überprüfung von Transformatoren
auf Vorhandensein von Spannung prüfen und Spannung messen. Das AM­530 / Das AM-530-EUR bietet Echt-Effektivwert-Bestimmung für genaues
Messen der Spannung in Systemen, die durch Oberwellen beeinflusst werden.
Das Messgerät verfügt über eine eingebaute Lampe zur Erkennung von
Drahtfarben bei Dunkelheit, eine Sondenhalterung und berührungslose
Spannungserkennung. Sicherheit gemäß CAT III 600 V, CAT II 1000 V.

• Messungen: Spannung bis 750 V Wechselspannung und 1000 V

Gleichspannung, Wechsel-/Gleichstromstärke, Widerstand, Frequenz,
Kapazität, Temperatur.

• Frequenz, elektrische Kapazität, Tastgrad für

Fehlerbehebungsanwendungen

• Sonderfunktionen:

- Berührungslose Spannungserkennung

- Kontinuität, akustisch

- Diodenprüfung

• Hintergrundbeleuchtete LCD-Anzeige mit Analogbalkendiagramm

• Umstände:

- Datenhaltemodus

- MAX/MIN-Speichermodus

- Relativ-Null-Modus

• Eingebautes Arbeitslicht (Lampe)

• Integriertes Fach zum Verstauen der Messleitungen und der Halterung

• Automatische und manuelle Bereichswahl

• Automatische Ausschaltung (APO)

• Warnung für schwache Batterie

• Klettband zum Aufhängen des Messgeräts

• Sicherheit: CAT III 600 V, CAT II 1000 V

4

MESSUNGEN DURCHFÜHREN



1. Immer die richtige Funktion und den richtigen Bereich für Messungen
verwenden.

2. Zur Vermeidung von Stromschlag, Körperverletzung bzw. Beschädigung
des Messgeräts beim Messen von Widerstand oder Dioden den Strom des
Schaltkreises abschalten und alle Hochspannungskondensatoren entladen.

3. Anschließen der Messleitungen:

• Die gemeinsame Messleitung (COM) vor der
stromführenden Messleitung an den Stromkreis anschließen.

• Nach der Messung die stromführende Messleitung vor der
gemeinsamen Messleitung (COM) vom Stromkreis trennen.

4. Das Symbol OL wird auf der LCD angezeigt, wenn die Messung außerhalb
des Messbereichs liegt.

Drehschalterpositionen

Schalterposition Messfunktion

V







Hz Frequenzmessung.
°C °F Temperaturmessung.
NCV Berührungslose Spannung.

μA

mA A

Wechsel- oder Gleichspannungsmessung (SELECT-Taste
zum Umschalten auf Wechsel- bzw. Gleichspannung
verwenden).

Widerstandsmessung.
Spannungsmessung von Dioden-PN-Übergang.

Kontinuitätsmessung.

Kapazitätsmessung.

Wechsel- oder Gleichstrommessung (SELECT-Taste zum
Umschalten auf Wechsel- bzw. Gleichstrom verwenden).

Funktionstasten

Taste Messfunktion

SELECT

Wechselspannung bzw. Gleichspannung umschalten.
Die gelbe SELECT-Taste drücken, um die am Drehschalter
angegebene alternative Messfunktion auszuwählen.

5

HOLD /

REL

RANGE

MAX/MIN Max.-/Min.-Messwertspeicher.

drücken, um die Funktion für eine relevante Drehschalterfunktion zu

aktivieren.

Anzeige hält derzeitigen Messwert fest / 2 Sek. gedrückt
halten, um LCD-Hintergrundbeleuchtung einzuschalten.

Relativ-Null-Modus.
Manuelle oder automatische Bereichswechsel. Die

Standardeinstellung ist automatische Bereichswahl;
drücken, um auf manuelle Bereichswahl umzuschalten
(wählbare Auflösungen). 2 Sekunden gedrückt halten, um
die automatische Bereichswahl wieder zu aktivieren.

Lampe.

Automatische Ausschaltung (APO)

Automatische Ausschaltung: ca. 15 Minuten.
Wenn die automatische Ausschaltung des Messgeräts aktiviert ist, eine
beliebige Taste drücken, um zu Normalbetrieb zurückzukehren.

Messen von Wechselspannung und Gleichspannung

Die SELECT-Taste drücken, um die Wechsel- oder Gleichspannungs­Messfunktion auszuwählen.

Zur Vermeidung von Körperverletzung bzw. Beschädigung des

Messgeräts niemals eine Spannung über 750 V Wechselspannung bzw. 1000 V
Gleichspannung anlegen.

6

Messen von Wechselstrom und Gleichstrom

Die SELECT-Taste drücken, um eine Wechsel- oder Gleichstrom-Messfunktion
auszuwählen.

Zur Vermeidung von Körperverletzung bzw. Beschädigung des

Messgeräts:

1. Keine Strommessungen in Schaltkreisen durchführen, wenn das
Leerlaufpotential gegenüber Erde 750 V Wechselspannung bzw. 1000 V
Gleichspannung übersteigt.

2. Immer in die richtige Funktion und den richtigen Bereich für Messungen
schalten.

3. Die Prüfsonde nicht mit einem Schaltkreis parallel schalten, wenn die
Messleitungen an die Stromanschlüsse angeschlossen sind.

4. Vor dem Einschalten des zu prüfenden Schaltkreises die Messleitungen an
die richtigen A/mA μA-Stromanschlüsse anschließen.

5. Strommessungen im Bereich von 8-10A dürfen nicht länger als max. 20
Minuten durchgeführt werden. Warten Sie 10 Minuten bevor Sie weitere
Messungen durchführen.

6. Nach dem Messen zuerst den Strom des Schaltkreises ausschalten und
dann die Messleitungen vom Schaltkreis entfernen.

7

RL

RL

Messen von Widerstand

Vor dem Prüfen von Widerstand den Strom des Schaltkreises

abschalten und alle Hochspannungskondensatoren entladen.

Hinweis: Beim Messen eines höheren Widerstands (> 1 M) kann es ein paar
Sekunden dauern, bis die Funktion einen stabilen Messwert erzeugt.
Anzeige für Bereichsüberschreitung oder offenen Schaltkreis: OL

8

Messen von Kontinuität

Vor dem Prüfen von Kontinuität den Strom des Schaltkreises

abschalten und alle Hochspannungskondensatoren entladen.

Messen von Dioden

Vor dem Prüfen einer Diode den Strom des Stromkreises abschalten

und alle Hochspannungskondensatoren entladen.

9

Messen von Kondensatorkapazität

Vor dem Prüfen von Kapazität den Strom des Stromkreises abschalten

und alle Hochspannungskondensatoren entladen.

Messen von Frequenz

Zur Vermeidung von Körperverletzung bzw. Beschädigung des

Messgeräts, niemals eine Spannung über 750 V anlegen.

10

Messen von Temperatur °C / °F



1. Zur Vermeidung von Körperverletzung oder Beschädigung des Messgeräts
die Temperatursonde nicht an stromführende leitende Teile anlegen.

2. Temperatursensor Thermoelement Typ K (Nickel-Chrom/Nichrosi) eignet
sich für die Temperaturmessung unterhalb von 230 °C.

Messschritte:

Schritt 1: Den Drehschalter in die Position °C oder °F drehen. Die Anzeige

Schritt 2: Die Temperatursonde (Typ K) an das Messgerät anschließen und

zeigt OL an.

an die zu messende Oberfläche anlegen.

11

Berührungslose Spannungsprüfung

Messabstand
8 mm

Gefährliche stromführende Drähte

1. Zur Vermeidung von Körperverletzung oder Beschädigung des
Messgeräts, keine unisolierten Hochspannungsdrähte prüfen.

2. Der Piepser ertönt und der Bildschirm zeigt OL an, wenn
Wechselspannung zwischen 90 V und 600 V erkannt wird.

3. Keine gefährlichen stromführenden Drähte über 750 V Wechselspannung
prüfen.

4. Vor und nach gefährlichen Spannungsmessungen das Messgerät
durch Annähern der Spitze des Geräts an eine bekannte Quelle, z. B.
Netzspannung oder Steckdose, testen, um korrektes Funktionieren des
Messgeräts zu bestimmen. Siehe Abbildung unten.

Der Piepser ertönt, wenn die erkannte Spannung ≥90 V ist; der Piepser ist
eingeschaltet. Der Abstand zwischen dem Draht und dem Messgerät sollte
≤8 mm sein.



Im NCV-Modus zeigt die LCD OL an. Es sind keine Messleitungsanschlüsse für
NCV-Messung erforderlich.

12

TECHNISCHE DATEN

Umgebungstemperatur: 23 °C ± 5 °C; relative Temperatur: ≤75 %
Genauigkeit: ± (% Messwert + Stellen)

Maximalspannung zwischen Eingangsanschluss und Erde: 750 V eff.

Wechselspannung oder 1000 V Gleichspannung

 Sicherung für mA μA-Eingang: F1-Sicherung, 0,5 A H 1000 V, flinke

Sicherung, (6 x 32) mm

 Sicherung für 10 A-Eingang: F2-Sicherung, 11 A H 1000 V, flinke Sicherung,

(10 x 38) mm

Maximalanzeige: Digital 3999 Zählwerte, aktualisiert 3/Sek. Frequenz: 9999
Zählwerte.

Analogzeiger-Anzeige: 41 Segmente, aktualisiert 30 mal pro Sek.
Anzeige für Bereichsüberschreitung: OL
Bereich: Automatisch und manuell
Höhenlage: Betrieb 2000 m
Betriebstemperatur: 0 °C ~ +40 °C
Relative Luftfeuchtigkeit: 0 °C ~ +30 °C, ≤75 %; +30 °C ~ +40 °C, ≤50 %
Lagertemperatur: -10 °C ~ +50 °C
Elektromagnetische Verträglichkeit: In einem HF-Feld von 1 V/m = spezifizierte

Genauigkeit 5 %

Batterie: 9 V, 6F22, NEDA1604 oder gleichwertig
Anzeige für schwache Batterie:

Abmessungen (L x B x H): 182 mm x 90 mm x 45 mm
Gewicht: Ca. 354 g mit eingesetzten Batterien

1. Gleichspannungsmessung

Bereich Auösung Genauigkeit

400,0 mV 0,1 mV ± (0,8 % + 3 LSD)

4,000 V 1 mV

400,0 V 100 mV

1000 V 1 V ± (1,0 % + 3 LSD)

Eingangsimpedanz: Ca. 10 M;
(Eingangsimpedanz beträgt ≤3 G, ausgenommen 400-mV­Gleichspannungsbereich)
Überlastschutz: ±1000 V

± (0,8 % + 1 LSD)40,00 V 10 mV

13

2. Wechselspannungsmessung

Bereich Auösung Genauigkeit

400,0 mV 0,1 mV ± (1,2 % + 3 LSD)

4,000 V 1 mV

± (1,0 % + 3 LSD)40,00 V 10 mV

400,0 V 100 mV

750 V 1 V ± (1,2 % + 3 LSD)

Hinweis: Manuelle Bereichswahl nur für 400,0-mV-Bereich.
Eingangsimpedanz: Ca. 10 MΩ
Frequenzgang: 45 Hz ~ 400 Hz
AM-520 / AM-520-EUR: Mittelwertbestimmende Effektivwertanzeige.
AM-530 / AM-530-EUR: Echt-Effektivwert.
Überlastschutz: 750 V eff.

3. Widerstandsmessung

Bereich Auösung Genauigkeit

400,0 Ω 0,1 Ω ± (1,2 % + 2 LSD)

4,000 kΩ 1 Ω

± (1,0 % + 2 LSD)40,00 kΩ 10 Ω

400,0 kΩ 100 Ω

4,000 MΩ 1 kΩ ± (1,2 % + 2 LSD)

40,00 MΩ 10 kΩ ± (1,5 % + 5 LSD)

400-Ω-Bereich: Gemessener Wert = gemessener Anzeigewert –
kurzschließender Wert von Sonde

Leerlaufspannung: Ca. 0,5 V
Überlastschutz: 750 V eff.

4. : Schaltkreis EIN/AUS : Diodenmessung

Bereich Auösung Genauigkeit

Leerlaufspannung beträgt ca. 0,5 V.

0,1 Ω

Widerstand > 150 Ω, Piepser ertönt nicht.
Widerstand ≤10 Ω, Piepser ertönt.

14



Überlastschutz: 1000 V

1 mV

Der Anzeigebereich beträgt 0 V bis 2,0 V. Die
Normalspannung beträgt ca. 0,5 bis 0,8 V für
Silizium-PN-Übergang.

5. Kapazitätsmessung

Bereich Auösung Genauigkeit

40,00 nF 10 pF ± (3 % + 10 LSD) unter REL-Status

400,0 nF 100 pF

4,000 μF 1 nF

40,00 μF 10 nF ± (3 % + 5 LSD)

400,0 μF 100 nF ± (4 % + 5 LSD)

4000 μF 1 μF Nur zur Referenz

Überlastschutz: 1000 V

± (3 % + 5 LSD) unter REL-Status

6. Frequenzmessung

Bereich Auösung Genauigkeit

10 Hz~10 MHz 0,01 Hz~0,01 MHz ± (0,1 % + 4 LSD)

Überlastschutz: 750 V eff.

7. Gleichstrommessung

Bereich Auösung Genauigkeit

400,0 μA 0,1 μA

μA

4000 μA 1 μA

40,00 mA 10 μA

mA

400,0 mA 0,1 mA

4,000 A 1 mA

A

10,00 A 10 mA

Überlastschutz:
mA /µA-Bereich: F1 Sicherung, 0,5 A H 1000 V flinke Sicherung, (
10 A-Bereich: F2 Sicherung, 11 A H 1000 V flinke Sicherung, (

± (1,0 % + 2 LSD)

± (1,2 % + 3 LSD)

10×38) mm

6×32) mm

15

8. Wechselstrommessung

Bereich Auösung Genauigkeit

400,0 μA 0,1 μA

μA

4000 μA 1 μA

40,00 mA 10 μA

mA

400,0 mA 0,1 mA

4,000 A 1 mA

A

10,00 A 10 mA

Frequenzgang: 45 Hz ~ 400 Hz
AM-520 / AM-520-EUR: Mittelwertbestimmende Effektivwertanzeige.

AM-530 / AM-530-EUR: Echt-Effektivwert.
Überlastschutz:
mA /µA-Bereich: F1 Sicherung, 0,5 A H 1000 V flinke Sicherung, (
10 A-Bereich: F2 Sicherung, 11 A H 1000 V flinke Sicherung, (

±(1,2 % + 3 LSD)

±(1,5 % + 3 LSD)

6×32) mm

10×38) mm

9. Temperaturmessung

Bereich Auösung Genauigkeit

-40 - 0 °C

> 0 - 100 °C ± (1,2 % + 3 LSD)

> 100 - 1000 °C ± (2,5 % + 2 LSD)

-40 - 32 °F

> 32 - 212 °F ± (1,8 % + 6 LSD)

> 212 - 1832 °F ± (2,5 % + 4 LSD)

Überlastschutz: 1000 V
Thermoelement Typ K (Nickel-Chrom/nichrosi) muss für Temperaturmessung
verwendet werden.

0.1°C @ < 400°C

≥ 400°C

1°C @

0.1°F @ < 752°F

≥ 752°F

1°F @

± (10 % + 4 LSD)

± (20 % + 6 LSD)

16

WARTUNG UND REPARATUR

Falls das Messgerät nicht betrieben werden kann, Batterien, Messleitungen
usw. prüfen und ggf. ersetzen.
Folgendes nachprüfen:

1. Die Sicherung bzw. die Batterien auswechseln, falls das Messgerät nicht
funktioniert.

2. Die Bedienungsanleitungen studieren, um mögliche Fehler bei der
Bedienung zu erkennen.

Schnellprüfung einer 0,5-A-Sicherung:

Schritt 1: Den Drehschalter in die Ω-Funktion drehen.
Schritt 2: Den V/Ω/Hz-Anschluss und den mA/μA-Anschluss kurzschließen.

Widerstandsmesswert ≤ 1 MΩ: die Sicherung ist in Ordnung.
Widerstandsmesswert = OL: die Sicherung ist offen. Die Sicherung gemäß den
Anweisungen ersetzen.

Schnellprüfung einer 10-A-Sicherung:

Schritt 1: Den Drehschalter in die Ω-Funktion drehen.
Schritt 2: Den V/Ω/Hz-Anschluss und den mA/μA-Anschluss kurzschließen.

Widerstandsmesswert ≤ 0,5 Ω: die Sicherung ist in Ordnung.
Widerstandsmesswert = OL: die Sicherung ist offen. Die Sicherung gemäß den
Anweisungen ersetzen.

17

Außer dem Ersetzen der Batterie sollten Reparaturen am Messgerät
ausschließlich durch werkseitig autorisiertes Servicepersonal oder anderes
Fachpersonal durchgeführt werden.

Die Vorderseite und das Gehäuse können mit einer milden Lösung von
Reinigungsmittel und Wasser gereinigt werden. Die Lösung spärlich mit einem
weichen Tuch auftragen und das Gerät vor Gebrauch vollständig trocknen
lassen. Keine aromatischen Kohlenwasserstoffe, kein Benzin bzw. keine
Chlorlösungsmittel zur Reinigung verwenden.

ERSETZEN DER BATTERIE UND SICHERUNG

WARNUNG

Zur Vermeidung von Stromschlag, Körperverletzung bzw.
Beschädigung des Messgeräts:
Vor Öffnen des Gehäuses die Messleitungen trennen.
NUR Sicherungen verwenden, die den angegebenen Stromstärke-,
Unterbrechungs-, Spannungs- und Geschwindigkeitsnennwerten
entsprechen.

BATTERIE gemäß den folgenden Schritten auswechseln:

1. Die Messleitung vom Messschaltkreis trennen.

2. Das Messgerät in die Position OFF (Aus) drehen.

3. Die Schrauben von der Batterieabdeckung entfernen und die
Batterieabdeckung abnehmen.

4. Die Batterie entfernen und durch eine 9-V-Batterie (6F22) oder eine
gleichwertige Batterie ersetzen. Die Batterieabdeckung gibt die korrekte
Polarität an. Die Batterie in die Batterieabdeckung einsetzen.

5. Die Batterieabdeckung wieder anbringen und die Schraube anziehen.

Batterie: 9-V-Batterie (6F22) oder gleichwertig

SICHERUNG gemäß den folgenden Schritten auswechseln:

1. Die Messleitung vom Messschaltkreis trennen.

2. Das Messgerät in die Position OFF (Aus) drehen.

3. Die Schrauben vom Gehäuse entfernen und das Gehäuse öffnen.

4. Die durchgebrannte Sicherung entfernen und durch eine neue ersetzen.

5. Das Gehäuse wieder schließen und die Schraube anziehen.

18

Sicherungsnennwerte:

F1

Batterie 9-V

F2

mA /μA-Eingangsanschluss: F1-Sicherung, 0,5 A H 1000 V, flinke Sicherung,

6x32) mm

(
10-A-Eingangsanschluss: F2-Sicherung, 11 A H 1000 V, flinke Sicherung,

10x38) mm

(

19

AM-520

HVAC Multimetro

AM-530

Multimetro a vero valore efficace
per elettricisti

AM-520-EUR
AM-530-EUR

Multimetro digitale

Manuale d’uso

Agosto 2011, Rev.2
©2012 Amprobe Test Tools.
Tutti i diritti riservati. Stampato in Cina.

Italiano

Garanzia limitata e limitazione di responsabilità

Questo prodotto Amprobe sarà esente da difetti di materiale e fabbricazione per un anno
a decorrere dalla data di acquisto se non specificato diversamente dalle leggi locali. Sono
esclusi da questa garanzia i fusibili, le pile monouso e i danni causati da incidenti, negligenza,
uso improprio, alterazione, contaminazione o condizioni anomale di funzionamento o
manipolazione. I rivenditori non sono autorizzati a offrire nessun’altra garanzia a nome della
Amprobe. Per richiedere un intervento durante il periodo di garanzia, restituire il prodotto,
allegando la ricevuta di acquisto, a un centro di assistenza autorizzato Amprobe Test Tools
oppure a un rivenditore o distributore Amprobe locale. Per ulteriori informazioni vedere la
sezione Riparazioni. QUESTA GARANZIA È IL SOLO RICORSO A DISPOSIZIONE DELL’ACQUIRENTE
E SOSTITUISCE QUALSIASI ALTRA GARANZIA, ESPRESSA, IMPLICITA O PREVISTA DALLA
LEGGE, COMPRESA, MA NON A TITOLO ESCLUSIVO, QUALSIASI GARANZIA IMPLICITA DI
COMMERCIABILITÀ O DI IDONEITÀ PER SCOPI PARTICOLARI. IL PRODUTTORE NON SARÀ
RESPONSABILE DI DANNI O PERDITE SPECIALI, INDIRETTI O ACCIDENTALI, DERIVANTI DA
QUALSIASI CAUSA O TEORIA. Poiché alcuni stati o Paesi non permettono l’esclusione o la
limitazione di una garanzia implicita o di danni accidentali o indiretti, questa limitazione di
responsabilità potrebbe non riguardare l’acquirente.

Riparazioni

A tutti gli strumenti di misura restituiti per interventi in garanzia non coperti dalla garanzia
oppure per la taratura, devono essere allegate le seguenti informazioni: il proprio nome e
quello dell’azienda, indirizzo, numero telefonico e ricevuta di acquisto. Allegare anche una
breve descrizione del problema o dell’intervento richiesto e i cavi di misura. Gli importi dovuti
per sostituzioni o riparazioni non coperte dalla garanzia vanno versati tramite assegno,
vaglia bancario, carta di credito con data di scadenza, oppure ordine di acquisto all’ordine di
Amprobe® Test Tools.

Sostituzioni e riparazioni in garanzia – Tutti i Paesi

Leggere la garanzia e controllare la batteria prima di richiedere una riparazione. Durante il periodo di
garanzia, si può restituire uno strumento difettoso al rivenditore Amprobe® Test Tools per ricevere un
prodotto identico o analogo. Nella sezione "Where to Buy" del sito www.metermantesttools.com c’è
un elenco dei distributori più vicini. Negli Stati Uniti e nel Canada gli strumenti da sostituire o riparare
in garanzia possono essere inviati anche a un centro di assistenza Amprobe® Test Tools (l’indirizzo è
più avanti).

Sostituzioni e riparazioni non coperte dalla garanzia – Stati Uniti e Canada

Se la riparazione non è coperta dalla garanzia negli Stati Uniti e nel Canada, lo strumento va
inviato a un centro di assistenza Amprobe® Test Tools. Rivolgersi alla Amprobe® Test Tools o al
rivenditore per informazioni sui costi delle riparazioni e sostituzioni.

Stati Uniti Canada
Amprobe Test Tools Amprobe Test Tools
Everett, WA 98203 Mississauga, ON L4Z 1X9
Tel: 877-AMPROBE (267-7623) Tel: [phone]

Sostituzioni e riparazioni non coperte dalla garanzia – Europa

Gli strumenti acquistati in Europa e non coperti dalla garanzia possono essere sostituiti dal
rivenditore Amprobe® Test Tools per un importo nominale. Nella sezione "Where to Buy" del
sito www.metermantesttools.com c’è un elenco dei distributori più vicini.

Recapito postale europeo*
Amprobe® Test Tools Europe
Beha-Amprobe GmbH
In den Engematten 14
79286 Glottertal, Germania
Tel.: [phone] - 0
www.amprobe.eu
*(Solo per corrispondenza – non rivolgersi a questo indirizzo per riparazioni o sostituzioni. Si

pregano i clienti europei di rivolgersi al proprio rivenditore.)

AM-520 HVAC Multimetro
AM-530 Multimetro a vero valore efficace per elettricisti
AM-520-EUR / AM-530-EUR Multimetro digitale

1

2

3

6

4

5

10

9

Torcia

1

Display a cristalli liquidi

2

Pulsanti funzione

3

Terminale d’ingresso per misure di tensione, su diodi, di capacità,

7

resistenza, continuità e temperatura

Terminale COM (ritorno) per tutte le misure

8

Terminale d’ingresso per misure di corrente AC/DC in mA/uA

9

10

Terminale d’ingresso per misure di corrente AC/DC no a 10 A

Pulsante accensione torcia

4

Selettore rotativo

5

Pulsante SELECT

6

7

8

Elementi delle schermate

6 8 7

9
2
5
3
4

16

1

Il multimetro seleziona la portata a cui corrisponde la

1

risoluzione ottimale

Corrente continua

2

Lettura negativa

3

Corrente alternata

4

Indicatore di bassa carica della pila

5

Tenuta dei dati

6

Misure su diodi

7

Misure di continuità

8

Modalità di zero relativo

9

Tensione senza contatto

10

Unità di misura per misure di resistenza

11

Unità di misura per misure di frequenza

12

Unità di misura per misure di tensione

13

Unità di misura per misure di corrente

14

Unità di misura per misure di capacità

15

Spegnimento automatico

16

Memoria di lettura del valore massimo / minimo

17

Unità di misura della temperatura

18

Diagramma a barre analogico

19

10 13 14 1517

18
12
11

19

AM-520 HVAC Multimetro
AM-530 Multimetro a vero valore efficace per elettricisti
AM-520-EUR / AM-530-EUR Multimetro digitale

INDICE

SIMBOLI .................................................................................................................2

INFORMAZIONI SULLA SICUREZZA ......................................................................2

DISIMBALLAGGIO E ISPEZIONE ............................................................................3

CARATTERISTICHE .................................................................................................4

ESECUZIONE DELLE MISURE .................................................................................5

Misure di tensione in corrente alternata e continua ......................................6

Misure di corrente alternata e continua .........................................................7

Misure di resistenza ..........................................................................................8

Misure di continuità ..........................................................................................9

Misure su diodi ..................................................................................................9

Misure di capacità .............................................................................................10

Misure di frequenza ..........................................................................................10

Misure di temperatura °C / °F ...........................................................................11

Rilevazione di tensioni senza contatto ............................................................12

DATI TECNICI ..........................................................................................................13

MANUTENZIONE ...................................................................................................17

SOSTITUZIONE DELLA PILA E DEI FUSIBILI ...........................................................18

1

SIMBOLI

Attenzione. Rischio di folgorazione



Attenzione. Vedere la spiegazione nel manuale



Corrente alternata (AC)



Corrente continua (DC)



L’apparecchio è protetto da isolamento doppio o rinforzato



Terra (massa)



Segnalazione acustica

Batteria

Conforme alle direttive della Comunità Europea



Conforme alle norme australiane di pertinenza



Canadian Standards Association (NRTL/C)



Non smaltire questo prodotto assieme ad altri rifiuti solidi non
differenziati.



Rivolgersi a una ditta di riciclaggio qualificata.

INFORMAZIONI SULLA SICUREZZA

Il multimetro è conforme alle seguenti norme:
IEC/EN 61010-1 3rd Edition, UL61010-1 2nd Ed. e CAN/CSA C22.2

N. 61010.1-0.92, Categoria III 600 volt, livello di inquinamento 2
IEC/EN 61010-2-030
IEC/EN 61010-2-31 per i cavi di misura
EMC IEC/EN 61326-1

La Categoria III (CAT III) si riferisce a misure eseguite su impianti di edifici.
Esempi di tali dispositivi: schede di distribuzione, interruttori automatici, cavi,
barre di distribuzione, cassette di giunzione, commutatori, prese di corrente
in impianti fissi, apparecchi per usi industriali e alcuni altri apparecchi, ad
esempio motori stazionari con connessione permanente all’impianto fisso.

La Categoria II (CAT II) si riferisce a misure eseguite su circuiti collegati
direttamente all’impianto a bassa tensione. Esempi di tali apparecchi:
elettrodomestici, strumenti portatili e apparecchi analoghi.

2

Avvertenza. Leggere prima dell’uso.

• Per prevenire il rischio di folgorazione o lesioni personali, seguire
queste istruzioni e usare il multimetro solo come specicato nel
presente manuale.

• Non usare il multimetro o i cavi di misura se sembrano danneggiati
o se il multimetro non funziona correttamente. In caso di dubbi,
fare controllare il multimetro dal servizio di assistenza.

• Usare sempre la funzione e la portata appropriate alla misura da
eseguire.

• Prima di girare il selettore di funzione/portata, scollegare i cavi di
misura dal circuito in prova.

• Vericare il funzionamento del multimetro misurando una
tensione nota.

• Non applicare una tensione maggiore di quella nominale,
riportata sul multimetro, tra i terminali dello strumento o tra un
qualsiasi terminale e la terra.

• Usare il multimetro con cautela per tensioni maggiori di 30 V AC
(valore efcace), 42 V AC di picco o 60 V DC. Questi livelli di
tensione comportano il rischio di folgorazione.

• Prima di eseguire una misura di resistenza, scollegare l’alimenta­zione dal circuito e scaricare tutti i condensatori ad alta tensione.

• Non utilizzare il multimetro in presenza di vapore o gas esplosivi.

• Quando si usano i cavi di misura, tenere le dita dietro le apposite
protezioni.

• Rimuovere i cavi di misura dal multimetro prima di aprire
l’involucro del multimetro o il coperchio dello scomparto delle pile.

DISIMBALLAGGIO E ISPEZIONE

La confezione deve contenere:
1 AM-520 o AM-530 o AM-520-EUR o AM-530-EUR
1 Coppia di cavi di misura
1 Sonda di temperatura
1 Striscia in Velcro
1 Pila da 9 V (6F22) (installata)
1 Manuale dell’utente
1 Custodia da trasporto

Se uno di questi articoli è danneggiato o manca, restituire l’intera confezione
al punto di acquisto perché venga sostituita.

3

CARATTERISTICHE

Il modello AM-520 / AM-520-EUR è concepito per l’uso su impianti di riscalda­mento, ventilazione e condizionamento dell’aria (HVAC) e a tal scopo presenta
funzioni essenziali come misure di temperatura, di corrente in microampere per
la soluzione di problemi del sensore di fiamma e di capacità per la verifica dei
condensatori di avvio di motori. È in grado di misurare una gamma completa di
parametri elettrici ed è dotato di una torcia elettrica incorporata, un supporto
a scomparsa della sonda e un circuito di rilevazione di tensioni senza contatto
VoltTect. Ha conseguito le classificazioni di sicurezza CAT III 600 V e CAT II 1000
V.

Il modello AM-530 / AM-530-EUR è un multimetro completo ideale per
elettricisti, permettendo di verificare la presenza di tensioni e misurarle
allo scopo di collegare apparecchiature o eseguire riparazioni, posa di cavi,
verifiche della continuità di connessioni, identificazione di fusibili bruciati,
soluzione dei problemi di motori o verifiche di trasformatori. È a vero valore
efficace e quindi misura con precisione la tensione di impianti in cui sono
presenti armoniche, ed è dotato di una torcia elettrica incorporata per la
rilevazione dei colori dei cavi quando l’illuminazione è scarsa, un supporto a
scomparsa della sonda e un circuito di rilevazione di tensioni senza contatto.
Ha conseguito le classificazioni di sicurezza CAT III 600 V e CAT II 1000 V.

• Misure di tensione no a 750 V AC e 1000 V DC, corrente alternata e

continua, resistenza, frequenza, capacità e temperatura.

• Misure di frequenza, capacità e duty cycle per operazioni di ricerca guasti

• Funzioni speciali:

- Rivelazione di tensioni senza contatto

- Misure di continuità con segnale acustico

- Misure su diodi

• Display a cristalli liquidi retroilluminato e con diagramma a barre analogico

• Eventi:

- Tenuta dei dati

- Memoria MAX / MIN

- Modalità di zero relativo

• Luce di lavoro (torcia) incorporata

• Scomparto per riporre i cavi di misura e supporto a comparsa

• Selezione automatica e manuale della portata

• Spegnimento automatico

• Avviso di bassa carica della pila

• Striscia in Velcro per appendere il multimetro

• Sicurezza: CAT III 600 V e CAT II 1000 V

4

ESECUZIONE DELLE MISURE



1. Usare la funzione e la portata appropriate alla misura da eseguire.

2. Per prevenire il rischio di folgorazione, lesioni personali o danni al

multimetro, prima di eseguire una misura di resistenza o su un diodo,
scollegare l’alimentazione dal circuito e scaricare tutti i condensatori ad
alta tensione.

3. Collegare i cavi di misura:

• Collegare il cavo di misura comune (COM) al circuito prima di collegare

il cavo sotto tensione

• Dopo la misura, rimuovere dal circuito il cavo sotto tensione prima di

rimuovere il cavo comune (COM)

4. Sul display compare il simbolo “OL” quando il valore da misurare è fuori

portata.

Posizioni del selettore rotativo

Posizione del

selettore

V







Hz Misure di frequenza

°C oppure °F Misure di temperatura

NCV Tensione senza contatto

mA A

μA

Misure di tensione AC o DC (usare il pulsante SELECT per
selezionare alternativamente AC o DC).

Misure di resistenza
Misure di tensione sulla giunzione di diodi PN

Misure di continuità

Misure di capacità

Misure di corrente AC o DC (usare il pulsante SELECT per
selezionare alternativamente AC o DC).

Funzione di misura

Pulsanti funzione

Pulsante Funzione di misura

SELECT

Per selezionare AC o DC. Premere il pulsante giallo SELECT
per selezionare le funzioni di misura alternative sul selettore
rotativo.

5

HOLD /

REL

RANGE

MAX/MIN Memoria di lettura del valore massimo / minimo.

Premere
corrispondente.

Ferma la lettura sul display / tenerlo premuto per due
secondi per attivare la retroilluminazione.

Modalità di zero relativo
Selezione manuale o automatica della portata.

L’impostazione predefinita è la selezione automatica,
premere il pulsante per passare alla modalità di selezione
manuale (risoluzioni selezionabili). Tenere premuto il
pulsante per due secondi per ritornare alla modalità di
selezione automatica della portata.

Torcia

per abilitare la funzione quando il selettore è nella posizione

Spegnimento automatico

Il multimetro si spegne automaticamente dopo circa 15 minuti.
Quando il multimetro è nella modalità di spegnimento automatico, premere
un pulsante qualsiasi per riprendere il normale funzionamento.

Misure di tensione in corrente alternata e continua

Premere il pulsante SELECT per selezionare la funzione misure di tensione AC/DC.

Per prevenire infortuni e/o danni al multimetro, non applicare

tensioni maggiori di 750 V AC o 1000 V DC.

6

Misure di corrente alternata e continua

Premere il pulsante SELECT per selezionare la funzione misure di tensione AC
o DC.

Per prevenire infortuni e/o danni al multimetro:

1. Non tentare di eseguire una misura di corrente in un circuito quando

la differenza di potenziale a circuito aperto rispetto alla massa di terra
supera 750 V AC o 1000 V DC.

2. Selezionare la funzione e la portata appropriate alla misura da eseguire.

3. Non collegare i cavi di misura in parallelo a un circuito quando sono

collegati ai terminali per misure di corrente.

4. Collegare i cavi di misura al corretto terminale di corrente A/mA μA e al

circuito in prova prima di alimentare il circuito stesso.

5. Per la gamma di corrente da 8-10 A, non misurare la corrente per oltre

20 minuti. Attendere 10 minuti prima di effettuare un’altra misurazione

6. Dopo la misura, disinserire dall’alimentazione il circuito in prova prima di

scollegare da esso i cavi di misura.

7

RL

RL

Misure di resistenza

Prima di eseguire una misura di resistenza, scollegare l’alimentazione

dal circuito e scaricare tutti i condensatori ad alta tensione.

Nota: quando si misurano resistenze elevate (> 1 M), possono trascorrere
alcuni secondi prima che la lettura si stabilizzi.
Indicazione di fuori portata o circuito aperto: OL

8

Misure di continuità

Prima di eseguire una misura di continuità, scollegare

l’alimentazione dal circuito e scaricare tutti i condensatori ad alta tensione.

Misure su diodi

Prima di eseguire una misura su un diodo, scollegare l’alimentazione

dal circuito e scaricare tutti i condensatori ad alta tensione.

9

Misure di capacità

Prima di eseguire una misura di capacità, scollegare l’alimentazione

dal circuito e scaricare tutti i condensatori ad alta tensione.

Misure di frequenza

Per prevenire infortuni e/o danni al multimetro, non applicare

tensioni maggiori di 750 V.

10

Misure di temperatura °C / °F



1. Per prevenire infortuni e/o danni al multimetro, non applicare la sonda di
tensione a nessuna parte conduttiva sotto tensione.

2. La termocoppia con sensore di temperatura tipo K (nichel-cromo) è
adatta per misure di temperatura sotto i 230 °C (446 °F).

Procedura di misura

1. Girare il selettore nella posizione °C o °F. Sul display compare “OL”.

2. Collegare la sonda di temperatura (tipo K) al multimetro e alla

superficie di cui misurare la temperatura.

11

Rilevazione di tensioni senza contatto

Distanza di misura:
8 mm

Cavi sotto tensione pericolosi

1. Per prevenire infortuni e/o danni al multimetro, non usarlo su cavi ad alta
tensione non isolati.

2. Quando lo strumento rileva una tensione AC compresa tra 90 e 600 V,
emette un segnale acustico e sul display compare “OL”.

3. Non usare lo strumento su cavi sotto tensione, se questa è maggiore di
750 V AC.

4. Prima e dopo misure di alte tensioni, provare il multimetro avvicinandolo
a una sorgente nota, come una tensione di linea o una presa di corrente,
per determinare se funziona correttamente. Vedere la figura seguente.

Quando la tensione rilevata è ≥ 90 V, viene emesso un segnale acustico. La
distanza tra il cavo e il multimetro deve essere ≤ 8 mm.



Nella modalità di rilevazione di tensioni senza contatto, sul display compare
“OL”; per questo tipo di misura non è necessario collegare i cavi di misura.

12

DATI TECNICI

Temperatura ambiente: 73,4 °F ± 9 °F (23 °C ± 5 °C); umidità relativa: ≤ 75%
Precisione: ±(% della lettura + cifre)

Tensione massima tra il terminale di ingresso e la massa di terra: 750 V AC

(valore efficace) o 1000 V DC

 Fusibile per l’ingresso mA µA: fusibile F1, 0,5 A a 1000 V, a intervento

rapido, (6x32 mm)

 Fusibile per l’ingresso 10 A: fusibile F2, 11 A a 1000 V, a intervento rapido,

(10x38 mm)

Massimo valore sul display: 3999 conteggi, 3 aggiornamenti al secondo.
Frequenza: 9999 conteggi.

Diagramma a barre analogico: 41 segmenti, 30 aggiornamenti al secondo.
Indicazione di fuori portata: OL
Portata: selezione automatica o manuale.
Altitudine: funzionamento ≤ 2000 m.
Temperatura di funzionamento: da 0 a +40 °C
Umidità relativa: da 0 a +30 °C: ≤ 75%; da +30 a +40 °C: ≤ 50%
Temperatura di immagazzinaggio: da -10 a +50 °C
Compatibilità elettromagnetica: In un campo a radiofrequenza di intensità pari

a 1 V/m = Precisione specificata ±5%

Pila: 9 V, 6F22, NEDA1604 o equivalente
Indicazione di pila scarica:
Dimensioni (P x L x A): 182 mm x 90 mm x 45 mm
Peso: circa 354 g con la pila installata.

1. Misure di tensione in corrente continua

Portata Risoluzione Precisione

400,0 mV 0,1 mV ±(0,8%+3 cif. meno sig.)

4,000 V 1 mV

±(0,8%+1 cif. meno sig.)40,00 V 10 mV

400,0 V 100 mV

1000 V 1 V ±(1,0%+3 cif. meno sig.)

Impedenza d’ingresso: circa 10 M;
(l’impedenza d’ingresso è ≤ 3 GΩ eccetto alla portata di 400 mV DC)
Protezione dai sovraccarichi: ±1000 V

13

2. Misure di tensione in corrente alternata

Portata Risoluzione Precisione

400,0 mV 0,1 mV ±(1,2%+3 cif. meno sig.)

4,000 V 1 mV

±(1,0%+3 cif. meno sig.)40,00 V 10 mV

400,0 V 100 mV

750 V 1 V ±(1,2%+3 cif. meno sig.)

Nota: selezione manuale della portata solo per la portata di 400,0 mV.
Impedenza d’ingresso: circa 10 MΩ
Risposta in frequenza: 45 Hz ~ 400 Hz
AM-520 / AM-520-EUR: indicazione valore efficace (rms) rilevamento medio.
AM-530 / AM-530-EUR: vero valore efficace.
Protezione dai sovraccarichi: 750 V rms

3. Misure di resistenza

Portata Risoluzione Precisione

400,0 Ω 0,1 Ω ±(1,2%+2 cif. meno sig.)

4,000 kΩ 1 Ω

±(1,0%+2 cif. meno sig.)40,00 kΩ 10 Ω

400,0 kΩ 100 Ω

4,000 MΩ 1 kΩ ±(1,2%+2 cif. meno sig.)

40,00 MΩ 10 kΩ ±(1,5%+5 cif. meno sig.)

Portata di 400 Ω: Valore misurato = (Valore sul display – Valore di
cortocircuito della sonda)

Tensione di circuito aperto: circa 0,5 V
Protezione dai sovraccarichi: 750 V rms

4. : Circuito chiuso/aperto : Misure su diodi

Portata Risoluzione Precisione

La tensione di circuito aperto è pari a circa 0,5 V.

0,1 Ω

Se la resistenza è > 150 Ω non viene emesso il segnale
acustico.
Se la resistenza è ≤ 10 Ω viene emesso il segnale acustico.

14



Protezione dai sovraccarichi: 1000 V

1 mV

La tensione visualizzata va da 0 a 2,0 V. La tensione
normale è pari a circa 0,5 - 0,8 V per una giunzione PN
al silicio.

5. Misure di capacità

Portata Risoluzione Precisione

40,00 nF 10 pF

400,0 nF 100 pF

4,000 μF 1 nF

40,00 μF 10 nF ±(3%+5 cif. meno sig.)

400,0 μF 100 nF ±(4%+5 cif. meno sig.)

4000 μF 1 μF Solo per riferimento

Protezione dai sovraccarichi: 1000 V

±(3%+10 cif. meno sig.) nello

stato REL

±(3%+5 cif. meno sig.) nello

stato REL

6. Misure di frequenza

Portata Risoluzione Precisione

10 Hz~10 MHz 0,01 Hz~0,01 MHz ±(0,1%+4 cif. meno sig.)

Protezione dai sovraccarichi: 750 V rms

7. Misure di corrente continua

Portata Risoluzione Precisione

400,0 μA 0,1 μA

μA

4000 μA 1 μA

40,00 mA 10 μA

mA

400,0 mA 0,1 mA

4,000 A 1 mA

A

10,00 A 10 mA

Protezione dai sovraccarichi:
Portata mA /µA: fusibile F1, 0,5 a 1000 V, a intervento rapido, (
Portata di 10 A: fusibile F2, 11 A a 1000 V, a intervento rapido, ( 10×38 mm)

15

±(1,0%+2 cif. meno sig.)

±(1,2%+3 cif. meno sig.)

6×32 mm)

8. Misure di corrente alternata

Portata Risoluzione Precisione

400,0 μA 0,1 μA

μA

4000 μA 1 μA

40,00 mA 10 μA

mA

400,0 mA 0,1 mA

4,000 A 1 mA

A

10,00 A 10 mA

Risposta in frequenza: 45 Hz ~ 400 Hz
AM-520 / AM-520-EUR: indicazione rms rilevamento medio.
AM-530 / AM-530-EUR: vero valore efficace.
Protezione dai sovraccarichi:
Portata mA /µA: fusibile F1, 0,5 a 1000 V, a intervento rapido, (
Portata di 10 A: fusibile F2, 11 A a 1000 V, a intervento rapido, (

±(1,2%+3 cif. meno sig.)

±(1,5%+3 cif. meno sig.)

6×32 mm)

10×38 mm)

9. Misure di temperatura

Portata Risoluzione Precisione

-40 – 0 °C

> 0 – 100 °C ±(1,2%+3 cif. meno sig.)

> 100 – 1000 °C ±(2,5%+2 cif. meno sig.)

-40 – 32 °F

> 32 – 212 °F ±(1,8%+6 cif. meno sig.)

> 212 – 1832 °F ±(2,5%+4 cif. meno sig.)

Protezione dai sovraccarichi: 1000 V
Per misure di temperatura è necessario usare la termocoppia con sensore di
temperatura tipo K (nichel-cromo).

0.1°C @ < 400°C

≥ 400°C

1°C @

0.1°F @ < 752°F

≥ 752°F

1°F @

±(10%+4 cif. meno sig.)

±(20%+6 cif. meno sig.)

16

MANUTENZIONE E RIPARAZIONI

Se il multimetro non funziona, controllare la pila, i cavi di misura ecc. e
sostituire come necessario.
Rieseguire queste verifiche:

1. Sostituire i fusibili o la pila se il multimetro non funziona.

2. Rileggere le istruzioni per l’uso, per accertarsi di non avere compiuto
operazioni sbagliate.

Verifica rapida sul fusibile da 0,5 A:

1. Girare il selettore sulla funzione Ω.

2. Mettere in cortocircuito tra di loro i terminali /V/Ω/Hz e mA/μA.

Lettura della resistenza ≤ 1 MΩ: il fusibile è integro.
Lettura della resistenza “OL”: il fusibile è aperto. Sostituirlo come specificato.

Verifica rapida sul fusibile da 10 A:

1. Girare il selettore sulla funzione Ω.

2. Mettere in cortocircuito tra di loro i terminali /V/Ω/Hz e mA/μA.

Lettura della resistenza ≤ 0,5 Ω: il fusibile è integro.
Lettura della resistenza “OL”: il fusibile è aperto. Sostituirlo come specificato.

17

Fatta eccezione per la sostituzione della pila, qualsiasi operazione di
manutenzione o riparazione dello strumento deve essere eseguita
esclusivamente presso un centro di assistenza autorizzato dalla fabbrica o da
altro personale di manutenzione qualificato.

Il pannello anteriore e l’involucro possono essere puliti con una soluzione di
acqua e detergente neutro. Applicare in quantità moderata con un panno
morbido e lasciare asciugare completamente prima dell’uso. Non utilizzare
idrocarburi aromatici, benzina o solventi clorurati per la pulizia.

SOSTITUZIONE DELLA PILA E DEI FUSIBILI

AVVERTENZA

Per prevenire il rischio di folgorazione, lesioni personali o danni
al multimetro:
Scollegare i cavi di misura prima di aprire l’involucro.
Usare SOLO fusibili con portata, potere di interruzione, tensione e
velocità di intervento specicati.

Per sostituire LA PILA procedere come segue:

1. Scollegare i cavi di misura dal circuito in prova.

2. Portare il selettore nella posizione OFF.

3. Togliere le viti che fissano il coperchio dello scomparto della pila e aprire
il coperchio.

4. Rimuovere la pila e sostituirla con una pila da 9 V (6F22) o equivalente.
Il coperchio dello scomparto della pila è costruito in modo che la pila
debba essere inserita con la giusta polarità. Inserire la pila nel coperchio.

5. Riposizionare il coperchio e serrare la vite.

Alimentazione: pila da 9 V (6F22) o equivalente

Per sostituire I FUSIBILI procedere come segue:

1. Scollegare i cavi di misura dal circuito in prova.

2. Portare il selettore nella posizione OFF.

3. Aprire l’involucro dopo averne tolte le viti di fissaggio.

4. Rimuovere il fusibile apertosi e sostituirlo con uno nuovo rispondente
alle specifiche.

5. Riposizionare l’involucro e serrare le viti.

18

Portate dei fusibili

F1

Pila 9 V

F2

Terminale d’ingresso mA /µA: fusibile F1, 0,5 A a 1000 V, a intervento rapido,
( 6x32 mm)
Terminale d’ingresso da 10 A: fusibile F2, 11 A a 1000 V, a intervento rapido,
( 10x38 mm)

19

AM-520

Multímetro para HVAC

AM-530

Multímetro para profesionales con
RMS verdadero

AM-520-EUR / AM-530-EUR

Multímetro digital

Manual de uso

Agosto de 2011, Rev.2
©2012 Amprobe Test Tools.
Reservados todos los derechos. Impreso en China.

Español

Garantía limitada y limitación de responsabilidades

Su producto de Amprobe está garantizado contra defectos de material y mano de obra
durante 1 año a partir de la fecha de compra, salvo que la legislación de su país estipule
lo contrario. Esta garantía no cubre fusibles, baterías desechables, ni daños derivados de
accidentes, negligencia, uso indebido, alteración, contaminación o condiciones anormales
de uso o manipulación. Los revendedores no están autorizados a extender ninguna otra
garantía en nombre de Amprobe. Para obtener servicio durante el período de garantía,
devuelva el producto acompañado del comprobante de compra a un centro de servicio de
Amprobe Test Tools autorizado o a un concesionario o distribuidor de Amprobe. Consulte el
apartado Reparación para obtener información más detallada. ESTA GARANTÍA CONSTITUYE
SU ÚNICO RECURSO. TODAS LAS DEMÁS GARANTÍAS, TANTO EXPRESAS COMO IMPLÍCITAS O
ESTATUTARIAS, INCLUIDAS LAS GARANTÍAS IMPLÍCITAS DE IDONEIDAD PARA UN PROPÓSITO
DETERMINADO O DE COMERCIABILIDAD, QUEDAN POR LA PRESENTE DENEGADAS. EL
FABRICANTE NO SERÁ RESPONSABLE DE LOS DAÑOS O PÉRDIDAS ESPECIALES, INDIRECTOS,
CONTINGENTES O RESULTANTES, QUE SE DERIVEN DE CUALQUIER CAUSA O TEORÍA.
Debido a que determinados estados o países no permiten la exclusión o limitación de una
garantía implícita o de los daños contingentes o resultantes, es posible que esta limitación de
responsabilidad no se aplique en su caso.

Reparación

Todas las herramientas de prueba que se devuelvan para su reparación, cubierta o no por
garantía, o para su calibración, deben ir acompañadas de lo siguiente: su nombre, el nombre
de su empresa, el domicilio, el número de teléfono y el comprobante de compra. Además,
incluya una breve descripción del problema o del servicio solicitado y adjunte los conductores
de prueba del medidor. Los gastos en concepto de reparación o sustitución fuera de garantía
deben remitirse en forma de cheque, giro postal, tarjeta de crédito con fecha de vencimiento
o una orden de compra pagadera a Amprobe® Test Tools.

Reparaciones y sustituciones cubiertas por la garantía – Todos los países

Lea la declaración de garantía y examine la batería antes de solicitar su reparación. Durante el
período de garantía, toda herramienta de prueba defectuosa puede devolverse al distribuidor
de Amprobe® Test Tools para cambiarla por otra igual o por un producto similar. Consulte
el apartado “Where to buy” en www.amprobe.com para ver una lista de distribuidores
locales. Asimismo, las unidades de reparación y de sustitución en período de garantía en
Estados Unidos y Canadá también pueden enviarse a un centro de servicio de Amprobe® Test
Tools (consulte la dirección más abajo).

Reparaciones y sustituciones no cubiertas por la garantía – Estados Unidos y Canadá

Las reparaciones fuera del período de garantía en Estados Unidos y Canadá deben enviarse a
un centro de servicio de Amprobe® Test Tools. Llame a Amprobe® Test Tools o pregunte en
la tienda donde compró el producto para ver cuáles son las tarifas actuales de reparación y
sustitución.

En EE.UU. En Canadá
Amprobe Test Tools Amprobe Test Tools
Everett, WA 98203 Mississauga, ON L4Z 1X9
Tel: 877-AMPROBE (267-7623) Tel: [phone]

Reparaciones y sustituciones no cubiertas por la garantía – Europa

El distribuidor de Amprobe® Test Tools puede sustituir las unidades vendidas en Europa no
cubiertas por la garantía por un pago nominal. Consulte la sección “Where to buy” en
www.amprobe.com para ver una lista de distribuidores locales.

Dirección para envío de correspondencia en Europa*
Amprobe® Test Tools Europe
Beha-Amprobe GmbH
In den Engematten 14
79286 Glottertal, Alemania
Tel.: [phone] - 0
www.amprobe.eu
*Correspondencia solamente. En esta dirección no se proporcionan reparaciones ni

sustituciones. Los clientes europeos deben ponerse en contacto con su distribuidor.
