Zmywarka do naczyń ZWM476S / ZWM476W
Instrukcja obsługi
Szanowni Klienci,
Przed podłączeniem wtyczki zmywarki do naczyń do gniazda zasilania i rozpoczęciem eksploatacji należy koniecznie uważnie przeczytać całą instrukcję obsługi i instalacji. Zawarte w niej wskazówki pomogą uniknąć ryzyka obrażeń ciała i uszkodzenia urządzenia.
Dokumentację zmywarki należy przechować w bezpiecznym miejscu w celu poprawnego użytkowania i ewentualnych konsultacji.
Niniejsza instrukcja obsługi została przygotowana dla różnych urządzeń i pewne opisane w niej funkcje mogą nie dotyczyć posiadanego przez Państwa urządzenia.
Szanowni Państwo,
W przypadku gdy zaistnieją jakiekolwiek problemy związane z użytkowaniem sprzętu Amica nasze Centrum Serwisowe zapewni Wam szybką i w pełni profesjonalną pomoc. Chcemy bowiem wszystkim, którzy zaufali marce Amica zagwarantować pełen komfort korzystania z naszego wyrobu.
Nowe Centrum Serwisowe to:
- 1 Szybka i profesjonalna pomoc
- 2 Jeden ogólnopolski numer zgłoszeniowy
- 3 Telefoniczne porady w zakresie eksploatacji wyrobu
- 4 Terminowa i fachowa realizacja zleceń
Model zmywarki .....
Nr fabryczny :
| 1 |
|
|---|---|
| 2 |
|
Numer centrum serwisowego:
801 801 800
SKRÓCONA INSTRUKCJA OBSŁUGI
W celu zapoznania się dokładnie z każdą funkcją urządzenia należy przeczytać właściwą instrukcje obsługi.
| Uruchomić urządzenie | Naciśnij przycisk "Standby" - (1) w celu włączenia urządzenia i otwórz drzwi. |
|---|---|
| Napełnić zbiorniki detergentów |

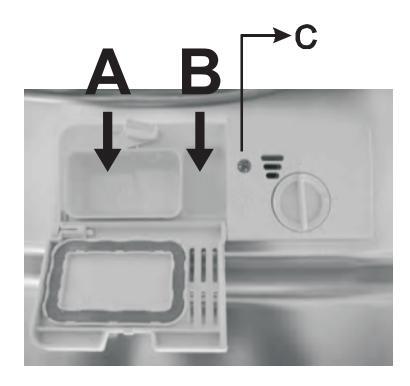

Pojemnik A należy napełniać przed każdym
zmywaniem. Pojemnik B należy napełniać przed każdym programem, który przewiduje mycie wstępne. |
| Napełnić zbiornik nabłyszczacza | Napełnij zbiornik nabłyszczacza jeżeli zapali się |
| Sprawdzić poziom soli |
Napełnij zbiornik soli regeneracyjnej jeżeli zapali się
odpowiednie oznaczenie na panelu sterowania. |
| Napełnić zmywarkę naczyniami | Usuń większe cząstki zabrudzeń i umieść naczynia w odpowiednich koszach według wytycznych dotyczących załadunku. |
|
♥
Wybrać program zmywania |
Zamknij drzwi zmywarki, za pomocą przycisku wyboru programu zmywania wybierz odpowiedni program, odpowiednie oznaczenia będą się kolejno zapalać na panelu sterowania. |
| Uruchomić zmywarkę |
Odkręć zawór doprowadzający wodę do urządzenia i naciśnij przycisk
START/PAUSE w celu rozpoczęcia pracy urządzenia. Praca rozpocznie się po około 10 sekundach. |
| Zmiana programu |
|
| ↓ | |
|
Dodawanie zapomnianych
naczyń po rozpoczęciu pracy urządzenia |
Gdy zapomniano dodać naczyń do zmywarki,
należy wcisnąć przysisk START/PAUSE by zatrzymać urządzenia i dodać brakujące naczynia. Po dodaniu należy zamknąć drzwi i nacisnąć przycisk START/PAUSE, w celu powrotu do wykonywanego programu. Urządzenia może znajdować się duża ilość gorącej pary. |
| Ļ | |
|
Jeżeli urządzenie zostanie
wyłączone podczas pracy |
Jeżeli zmywarka zostanie wyłączona podczas pracy, włącz ją ponownie
wybierając odpowiedni program zmywania |
| Wyłączenie urządzenia | Po zakończonym procesie zmywania, urządzenie wyda 8-krotny sygnał akustyczny, następnie przejdzie w stan czuwania. Wyłącz urządzenie przyciskiem "Standby"- (). |
|
Odcięcie dopływu wody
i opróżnienie urządzenia z naczyń |
Po wyłączeniu urządzenia, otwórz drzwi zmywarki i odczekaj około 15 minut
przed jej rozładowaniem, dodatkowo przyspieszy to proces oszuszania naczyń. Nagrzane naczynia są bardziej podatne na pęknięcia. Następnie wwiejomi przypier rozporzycia od korzy dolno częknięcia. Następnie wwiejomi przypier rozporzycia od korzy dolno częknięcia. Następnie wwiejomi przypierzycia z skategorie do skategorie skateg |
Spis treści
Wstęp
| 1 | Złomowanie | Strona 6 |
|---|---|---|
| Utylizacja | 6 | |
| Złomowanie starego urządzenia | 6 |
2 Instrukcje bezpieczeństwa Strona 6
| Przed instalacia | 6 |
|---|---|
| Przed pierwszym użyciem | 6 |
| Bezpieczeństwo dzieci | 7 |
| Codzienna obsługa | 7 |
| W razie problemów | 7 |
| • |
V Ċ
3 Budowa urządzenia Strona 8
| /yglad urzadzenia | 8 |
|---|---|
| anel sterowania | 8 |
| pis sterowania | 8 |
Strona 9
|
Sposób ustawienia reg. twardości wody
Uzupełnianie soli w zmywarce |
9
10 |
|---|---|
| Napełnianie dozownika nabłyszczacza | 11 |
| Napełnianie dozownika detergentu | 12 |
| Program 3 w 1 | 13 |
| Tabela mycia | 14 |
| Pierwsze zmywanie | 15 |
| Zmiana programu | 15 |
5
Czego nie należy myć w zmywarce do naczyń
Ustawienia zmywarki
Strona 16
6 Ładowanie naczyń do zmywarki Strona 16
| Kosz dolny | 16 |
| Górny kosz | 17 |
| Koszyk na sztućce | 19 |
7 Czyszczenie zmywarki do naczyń Strona 19
| Czyszczenie | filtrów | 20 |
|---|---|---|
| Czyszczenie | ramion natrvskowvch | 20 |
| 8 | Dane techniczne | Strona 26 |
|---|---|---|
| 9 | Instrukcja instalacji | Strona 26 |
| 10 | Serwis | Strona 29 |
1 Złomowanie
Utvlizacia
Opakowanie i niektóre części urządzenia są wykonane z materiałów nadających się do powtórnego przetworzenia. Umieszczono na nich symbol recyklingu i informację o typie materiału.
Przed przystąpieniem do eksploatacji urządzenia należy usunąć opakowanie i pozbyć się do zgodnie z przepisami.
Opakowanie może być niebezpieczne dla dzieci.
Materiały nadające się do ponownego użytku można oddać do lokalnego skupu odpadów. Dodatkowe informacje można uzyskać u lokalnych władz i w punktach utylizacji odpadów.
Złomowanie starego urządzenia
Po zakończeniu okresu użytkowania nie wolno usuwać niniejszego produktu poprzez normalne odpady komunalne, lecz należy go oddać do punktu zbiórki i recyklingu uzadzeń elektrycznych i elektronicznych. Informuje o tym symbol
umieszczony na produkcie, instrukcji obsługi lub opakowaniu.
Zastosowane w urządzeniu tworzywa nadają się do powtórnego użycia zgodnie z ich oznaczeniem. Dzięki powtórnemu użyciu, wykorzystaniu materiałów lub innym formom wykorzystania zużytych urządzeń wnosza Państwo istotny wkład w ochrone naszego środowiska.
Informacji o właściwym punkcie usuwania zużytych urządzeń udzieli Państwu administracja gminna.
Dziękujemy za Państwa wkład w ochronę środowiska.
Aby uniknąć zagrożeń, do czasu transportu należy uniemożliwić użytkowanie urządzenia.
Należy odłączyć wtyczkę i obciąć kabel zasilający. Ponadto, należy uszkodzić zamek w drzwiach.
2 Instrukcje bezpieczeństwa
Przed instalacją
Sprawdź urządzenie pod kątem uszkodzeń transportowych. Nigdy nie instaluj ani nie używaj uszkodzonego urzadzenia. W razie watpliwości skontaktuj się ze sprzedawcą.
Przed pierwszym użyciem
- Patrz Uwagi dotyczące instalacji (poniżej).
- Zleć instalację systemu uziemienia wykwalifikowanemu elektrykowi. Producent nie odpowiada za jakiekolwiek szkody powstałe w wyniku użytkowania nieuziemionego urządzenia.
- Przed uruchomieniem urządzenia sprawdź, czy dane podane na tabliczce znamionowej są zgodne z danymi lokalnej sieci zasilającej.
- Na czas instalacji odłacz zmywarke do naczyń od zasilania.
- Nie podłączaj urządzenia do sieci zasilającej za pomocą przedłużacza. Przedłużacze nie zapewniaja dostatecznego bezpieczeństwa (np. moga się przegrzewać).
- Zawsze używaj oryginalnej wtyczki dostarczonej z urządzeniem.
- Po zainstalowaniu urządzenia, wtyczka powinna być łatwo dostępna.
Niniejszy sprzęt nie jest przeznaczony do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, lub osoby o braku doświadczenia lub znajomości sprzętu, chyba że odbywa się to pod nadzorem
lub zgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby odpowiadające za ich bezpieczeństwo. Należy zwracać uwagę na dzieci, aby nie bawiły się zmywarką.
Bezpieczeństwo dzieci
- Nie pozwalaj dzieciom bawić się tym urządzeniem.
- Detergenty do zmywarek do naczyń mogą mieć działanie żrące dla oczu, ust i gardła. Przeczytaj uwagi dotyczące bezpieczeństwa, umieszczane przez producentów detergentów.
- Nigdy nie zostawiaj dzieci bez nadzoru, kiedy urządzenie jest otwarte. Mogą w nim być pozostałości detergentów.
- Woda w zmywarce nie nadaje się do picia. Niebezpieczeństwo obrażeń ze strony środków żrących.
- Podczas otwierania drzwi w trakcie trwania programu należy zachować ostrożność ze względu na wysoką temperaturę wody
- Zawsze umieszczaj długie i ostre/spiczaste przedmioty (np. widelce, noże) w koszyku na sztućce, skierowane czubkiem w dół lub płasko na górnym koszu, aby uniknąć ewentualnych obrażeń.
Codzienna obsługa
- Używaj urządzenie tylko w gospodarstwie domowym do następującej czynności: zmywanie naczyń.
- Nie stosuj rozpuszczalników chemicznych w urządzeniu; istnieje zagrożenie wybuchem.
- Nie siadaj ani nie stawaj na otwartych drzwiach, ani nie kładź na nich żadnych przedmiotów. Urządzenie może się przewrócić.
- Nie otwieraj drzwi, kiedy urządzenie pracuje. Możesz wypuścić gorącą wodę lub pare.
- Nie zostawiaj otwartych drzwi, ponieważ mogą stwarzać zagrożenie.
W razie problemów
- Zlecaj naprawy i modyfikacje urządzenia tylko wykwalifikowanym pracownikom serwisu.
- W razie problemów lub napraw, odłącz urządzenie od sieci zasilającej: odłącz urządzenie, wyciągając wtyczkę, wyłącz bezpiecznik.
- Nie ciągnij za kabel, tylko za wtyczkę. Zamknij dopływ wody.
3 Budowa urządzenia Wygląd urządzenia Widok z przodu Widok z tyłu
| 1 | Przycisk Standby () - włączenie / wyłączenie urządzenia. |
|---|---|
| 2 | Przycisk wyboru programu - Przycisk ten służy do wyboru odpowiedniego programu zmywania. |
| 3 | Wskaźnik załączenia zasilania - Sygnalizuje włączenie urządzenia. |
| 4 | Wskaźnik wyboru programu - Sygnalizuje wybrany program przyciskiem wyboru programu. |
| 5 | Wskaźnik "1/2" załadunku - Sygnalizuje aktywną funkcję "1/2" załadunku. |
| 6 | Wskaźniki braku nabłyszczacza i soli - sygnalizuje konieczność napełnienia odpowiednich zbiorników. |
| 7 | Przycisk "1/2" załadunku - Funkcji tej należy użyć gdy wewnątrz urządzenia znajduje się 6 kompletów naczyń luk |
| mniej. Funkcja jest aktywna w programach "Codzienny", "Intensywny", "Delikatny", "ECO 50" i "Ekspres 60'". | |
| Funkcja ta powoduje zmniejszenie zużycie wody oraz energii. | |
Przycisk "Start/Pauza" - Przycisk ten służy do wybrania odpowiedniego programu, lub do wstrzymania programu w czasie pracy urządzenia.
4 Ustawienia zmywarki
Zmiękczanie wody
Zmywarka wymaga wody nie zawierającej wapnia. Twarda woda zostawia ślady na naczyniach.
Zmywarka posiada specjalny system zmiękczający wodę, który pozbawia twardości wodę kranowa. Poprawne ustawienie tego systemu zwiększa skuteczność mycia.
Aby sprawdzić twardość wody w danej lokalizacji, skontaktuj się z lokalną stacją wodociągów lub określ poziom twardości za pomocą pasków testowych.
W razie przeprowadzki, poziom twardości wody prawdopodobnie ulegnie zmianie. Aby uzyskać optymalną skuteczność mycia należy koniecznie ponownie sprawdzić twardość wody.
Sposób ustawiania regulatora twardości wody:
1. Włącz urządzenie przyciskiem Standby (drzwi są zamknięte).
W ciągu 60 sekund od załączenia zmywarki naciśnij i przytrzymaj przycisk Start /Pauza przez dłużej niż 5 sekund (wskaźniki soli i nabiyszczacza beda wtedy naprzemiennie migać).
Naciskaj przycisk Start /Pauza żeby wybrać odpowiednie ustawienie dla Twojego regionu. Mozliwe są następujące ustawienia H1-H2-H3-H4-H5-H6.
Naciśnij przycisk Standby lub nie wykonuj żadnej operacji przez 5 sekund by zakończyć ustawienia.
Poziom twardości wody
| Twardość wody dla różnych skal | ych skal | ||||
|---|---|---|---|---|---|
|
Skala
niem. °dH |
Skala
fran.* °dF |
Skala
bryt. °dE |
mmol/l | Ustawienie regulatora twardości wody | |
| 0~5 | 0~9 | 0~6 | 0~0.94 | H1 / Pali się symbol programu "Namaczanie". | |
| 6-11 | 10-20 | 7-14 | 1.0-2.0 | H2 / Pali się symbol programu "Express 60' ". | |
| 12-17 | 21-30 | 15-21 | 2.1-3.0 | H3 / Pali się symbol programu "Namaczanie" oraz "Express 60' ". | |
| 18-22 | 31-40 | 22-28 | 3.1-4.0 | H4 / Pali się symbol "Eco". | |
| 23-34 | 41-60 | 29-42 | 4.1-6.0 | H5 / Pali się symbol "Eco" i "Namaczanie". | |
| 35-55 | 61-98 | 43-69 | 6.1-9.8 | H6 / Pali się symbol "Eco" i "Express 60' ". | |
∕∧Uwaga
Przed uruchomieniem zmywarki po raz pierwszy, w przypadku twardej wody, należy bezwzględnie napełnić odpowiedni zasobnik zmywarki, solą regeneracyjną.
\land Uwaga
W przypadku gdy ustawimy twardość wody na H1 - nie będzie świecił się wskaźnik braku soli.
Uzupełnianie soli w zmywarce
⊥Uwaga
Do zmiękczania wody stosuj tylko specjalną sól do zmywarek do naczyń.
Producent nie odpowiada za szkody powstałe w wyniku zastosowania nieprawidłowego rodzaju soli.
Nie stosuj soli gruboziarnistej, ponieważ późno wywołuje w wodzie odpowiednie steżenie, co może powodować świeceni lampki braku soli przez cały czas.
Małe ziarenka lub sól w proszku znacznie łatwiej się rozpuszczają.
Nigdy nie stosuj soli kuchennej ani stołowej. Te rodzaje soli
nie rozpuszczają się łatwo w wodzie i uszkodzą układ zmiękczania.
Wvimii dolny kosz ze zmywarki.
Odkreć korek pojemnika na sól. obracajac go przeciwnie
do ruchu wskazówek zegara (rys.1).
Wsyp sól do pojemnika, używając dołączonego lejką (rys. 2)
Wsyp dość soli, aby napełnić pojemnik. Pojemnik mieści około 1,5 kg. Następnie nalej do pełna wode do zbiornika. Dokładnie zakreć korek.
Rozpocznij program mycia natychmiast po napełnieniu pojemnika na sól. Program mycia zapobiegnie uszkodzeniu urządzenia przez wyciek roztworu soli.
Gdy zmywarka wyposażona jest we wskaźnik braku soli, po napełnieniu pojemnika zmywarki solą, wskaźnik zazwyczaj zgaśnie po kilku dniach (woda w zasobniku musi osiągnąć odpowiednie steżenie)
∕∧Uwaga
Po każdorazowym uzupełnieniu soli regeneracyjnej należy uruchomić program zmywania.
Napełnianie dozownika nabłyszczacza
Nabłyszczacze wspomagają proces płukania i zapobiegają powstawaniu śladów lub smug na naczyniach. Należy stosować tylko nabłyszczacze przeznaczone do zmywarek do naczyń.
Dozownik nabłyszczacza znajduje się na wewnetrznej ścianie drzwi zmywarki.
Odkręć korek nabłyszczacza (Rys.1) Ostrożnie wlej nabłyszczacz (Rys. 2) obserwując wskaźnik (patrz poniżej). Zakręć korek nabłyszczacza (Rys.3) Dokładnie zetrzyj rozlany nabłyszczacz. Nadmiar nabłyszczacza
spowoduje powstanie zbyt dużej ilości piany, co może utrudnić mycie.
Podczas napełniania dozownika nabłyszczaczem, wskaźnik będzie stopniowo się zaczerniał. Pojemność dozownika wykosi około 140 ml. Stopień napełnienia przedstawia optyczny wskaźnik (rys. poniżej). Gdy nabłyszczacza jest zbyt mało, na panelu sterowania (poz. 3) zapali się odpowiednia kontrolka.
Ustawienie dawki nabłyszczacza

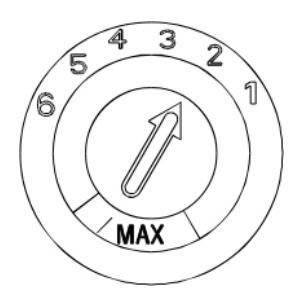

Dawkę nabłyszczacza ustawia się za pomocą regulatora w zakresie 1 i 6 (patrz rysunek obok). Urządzenie jest ustawione fabrycznie na 4.
To ustawienie należy zmienić, tylko jeśli po zmywaniu występują:
- widoczne ślady wody na naczyniach: zwiększyć dawkę
- widoczne słady wody na naczyniach: zwiększyć dawkę widoczne smugi na naczyniach: zmniejszyć dawkę
Napełnianie dozownika detergentu
∕ .∕.∕./././././././././././././././././
Należy stosować tylko detergenty przeznaczone do zmywarek do naczyń. Detergent należy dodawać do zasobnika tuż przed rozpoczeciem zmywania.
Dozownik detergentu znajduje się na wewnętrznej ścianie drzwi zmywarki.

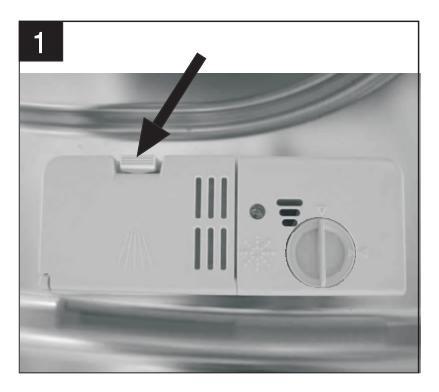

Otwórz pojemnik na detergent, naciskając przycisk (Rys. 1).

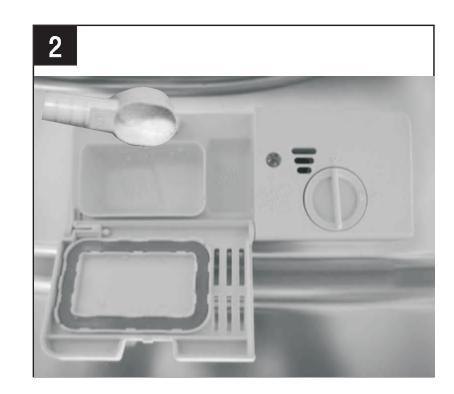

Napełnij zasobnik detergentem (używając specjalnej łyżki – Rys. 2). Znaczniki wewnątrz pojemnika pomagają określić właściwą ilość detergentu. Pojemnik na detergent mieści łacznie ok 30 g detergentu.
Wskaźnik "25" w komorze "1" oznacza załadowanie pojemnika ok 25g detergentu. Komora "2" ma natomiast pojemność 5 g detergentu.
Komorę "2" należy napełniać tylko w przypadku zastosowania programu z "Myciem wstępnym" (patrz tabela mycia w dalszej części instrukcji).
Po maksymalnym załadowaniu zmywarki, kiedy naczynia są bardzo brudne, zalecamy napełnienie pojemnika na detergent do oznaczenia "25" oraz napełnić komorę "2".
llość detergentu dla poszczególnych programów mycia została
podana w tabeli mycia.
Możliwe są odchylenia zależnie od zabrudzenia naczyń i twardości wody.
UŻYWANIE TABLETEK DO ZMYWANIA "3 W 1"
Zmywarka dostosowana jest do używania tabletek do zmywarek "3 w 1" (patrz tabela programów zmywania).
Zaleca sie iednak przy stosowaniu tabletek .3 w 1" używania soli regeneracyjnej.
Nie należy używać tabletek o wiekszych gabarytach niż pojemnik. Tabletki "3 w 1" pokruszone i popekane
nie nadają się do zastosowania w tym programie. Chroń detergenty przed dziećmi.
Detergent należy ładować bezpośrednio przed właczeniem programu.
Detergenty
Występują 3 rodzaje detergentów:
- 1. fosforanowe i zawierające chlor
- 2. fosforanowe, nie zawierające chloru
- nie zawierające fosforanu ani chloru.
Najnowsze tabletki są zwykle bezfosforanowe. Ponieważ fosforany mają właściwości zmiękczające wodę, zalecamy dodanie soli do pojemnika, nawet jeśli twardość wody wynosi zaledwie 6°dH. W miejscach o twardej wodzie, jeśli stosowany jest detergent bezfosforanowy, na naczyniach i szklankach mogą być widoczne białe ślady. Można temu zapobiec, zwiększając ilość detergentu. Detergenty bezchlorowe mają słabsze działanie wybielające. Kolorowe plamy mogą nie być dokładnie usuwane. Należy wybrać program o wyższej temperaturze mycia.
∭Uwaga
Zawsze przechowuj detergenty w chłodnym i suchym miejscu, poza zasięgiem dzieci. Napełniaj dozownik detergentem przed włączeniem urządzenia.
TABELA MYCIA
|
Nazwa
programu |
Opis programu
zmywania |
Przebieg programu |
Ilość detergentu
(mycie wstępne /mycie zasadnicze) |
Czas trwania
[min]* |
Zuzycie
energii [kWh]* |
Woda
[1]* |
|---|---|---|---|---|---|---|
| Codzienny |
Zwykle brudne naczynia
z resztkami potraw, które jeszcze nie zaschły |
Mycie wstępne w 45 °C
Mycie w 55 °C Płukanie Płukanie w 60 °C Suszenie |
3g /22g
(lub środek "3 w 1") |
155 | 1.0 | 13 |
| Intensywny |
Bardzo brudne naczynia
z resztkami potraw, które zaschły |
Mycie wstępne w 50 °C
Mycie w 65 °C Płukanie Płukanie Płukanie w 55 °C Suszenie |
3g /22g
(lub środek "3 w 1") |
130 | 1.2 | 16 |
| Delikatny |
Naczynia szklane,
porcelanowe - lekko zabrudzone |
Namaczanie
Mycie w 40 °C Płukanie Płukanie w 60 °C Suszenie |
- /25g
(lub środek "3 w 1") |
110 | 0.7 | 13 |
|
Eco 50
**EN 50242 |
Naczynia szklane,
porcelanowe - lekko zabrudzone |
Namaczanie
Mycie w 50 °C Płukanie w 60 °C Suszenie |
- /25g
(lub środek "3 w 1") |
165 | 0.83 | 9 |
| Express 60' |
Lekko zabrudzone
naczynia które nie wymagają pełnego suszenia |
Mycie wstępne 50 °C
Mycie w 62 °C Płukanie w 55 °C Suszenie |
3g /22g | 60 | 0.85 | 9 |
| Namaczanie |
Namaczanie
zabrudzonych naczyń oczekujących na skompletowanie |
Płukanie | 8 | 0.01 | 3.5 |
w zasobniku powinien znajdować się dodatkowo środek nabłyszczający (w przypadku niestosowania środka "3 w 1"). * Podane w tabeli wartości zużycia wody, energii oraz czasu zostały określone w warunkach
standardowych. Z tego względu, w praktyce możliwe są odchylenia.
** Program referencyjny dla instytutów badawczych - należy przeprowadzić testy zgodnie z norma
PIERWSZE ZMYWANIE
Właczenie zmywarki
Zmywarkę można włączyć dopiero po włożeniu naczyń, dodaniu wszystkich niezbędnych środków chemicznych do dozowników, sprawdzeniu, czy ramiona natryskowe obracają sie swobodnie i po zamknieciu drzwiczek:
- 1. Załadować kosze naczyniami i dopchnąć je do tylnej ściany zmywarki,
- Uzupełnić wszystkie niezbedne środki chemiczne; detergent, sól i nabłyszczacz.
- 3. Upewnić się czy zmywarka jest podłączana do sieci i czy zawór wody zasilającej został odkrecony.
- 4. Zamknąć drzwi zmywarki i nacisnąć przycisk "Standby" (1), kontrolka zasilania zaświeci się.
- 5. Wybrać odpowiedni program zmywania przyciskiem wyboru programu, nacisnąć przycisk Start/Pauza i po ok.
- 10 sekundach zmywarka zacznie pracę.
/ Uwaga
Jeśli podczas pracy zmywarki przycisk Start/Pauza zostanie naciśnięty to urządzenie przejdzie w stan pauzy i co minutę będzie sygnalizować akustycznie wstrzymanie pracy (dioda programu przestanie migotać i będzie się palić światłem ciągłym). Aby powrócić do pracy urządzenia należy nacisnąć Start/Pauza powtórnie.
ZMIANA PROGRAMU
1.Gdy program zmywania zostanie już uruchomiony, to decyzja o zmianie powinna nastąpić jak najszybciej, w przeciwnym razie detergent już może dostać się do komory zmywarki.
2. Naciśnij przycisk Start/Pauza, zmywarka przejdzie w stan czuwania, następnie naciśnij i przytrzymaj przycisk wyboru programu przez 3 sekundy, następnie ustaw odpowiedni program wg odpowiedniego punktu instrukcji.
/ Uwaga
Jeśli podczas mycia, drzwi zmywarki zostaną otwarte, urządzenie przejdzie w stan pauzy. Urządzenie sygnalizuje akustycznie otwarte drzwi co 1 minutę aż do momentu prawidłowego zamknięcia drzwi zmywarki. Po zamknięciu drzwi, zmywarka rozpocznie realizacje dalszej cześci programu po ok. 10 sekundach.
PO ZAKOŃCZENIU ZMYWANIA
Kiedy urządzenie skończy pracę, rozlegnie się sygnał akustyczny trwający ok. 8 sekund. Wyłącz urządzenie używając przycisku "Standby"- (), zakręć zawór dopływu wody do urządzenia i ostrożnie otwórz drzwi zmywarki, zachowując ostrożność gdyż w zmywarce może znajdować się duża ilość gorącej pary. Naczynia po otwarciu drzwi są gorące i podatne na uszkodzenia, dlatego też ostrożnie wysuń oba kosze z naczyniami. Nie opróżniaj urządzenia z naczyń przez około 15 minut, by przyspieszyć proces osuszania.
WSKAZÓWKI:
Znaczenie wskaźników wyboru programu:
- a) wszystkie wskaźniki wyłączone stan czuwania
- b) jeden wskaźnik programu pali się światłem ciągłym pauza lub oczekiwanie na załączenie programu
- c) jeden wskaźnik programu migocze praca urządzenia
- d) Szybkie migotanie błąd (patrz poniższa tabela)
Zmywarka wskazuje także kody błędów urządzenia podczas eksploatacji (patrz poniżej).
Zmywarka wyposażona jest w elektroniczny układ sygnalizujący zagrożenia podczas eksploatacji urządzenia. W związku z tym zaleca się użytkownikom, aby przed wezwaniem serwisu przejrzeli poniższą listę zagrożeń.
| Komunikat | Błąd | Znacznie | Prawdopodobna przyczyna |
|---|---|---|---|
|
Wskaźnik programu "Namaczanie"
migocze |
E1 |
zbyt długi czas pobierania
wody |
Zamknięty zawór wody, zatkane
rury w domu lub zbyt niskie ciśnienie wody |
|
Wskaźnik programu "ECO"
migocze |
E4 | przepełnienie |
Zbyt wysoki poziom wody
dolotowej |
5 Czego nie należy myć w zmywarce
- · Elementy stalowe podatne na rdzę
- Sztućce z drewnianymi trzonkami
- Sztućce z trzonkami z porcelany lub masy perłowej
- Elementy plastikowe nieodporné na wysóką temperaturę
- Naczynia lub sztućce klejone
- · Elementy wykonane z miedzi, cyny lub aluminium
- Delikatné dékoracyjne szklanki i porcelana
- Szklanki z kryształu ołowiowego
- Przedmioty rzemiosła rękodzielniczego
- Aluminium i srebro mają tendencję do przebarwień
- Elementy szklane i kryształowe mogą z czasem tracić połysk
- Gąbki i ściereczki do naczyń
🕂 Uwaga
Nie wolno myć przedmiotów zabrudzonych popiołem z papierosów, woskiem świec, lakierem, farbami lub chemikaliami.
Zalecenie:
Kupując nowe naczynia, należy zwracać uwagę, czy można je myć w zmywarce (oznaczone jako przeznaczone do zmywarek)
6 Ładowanie naczyń do zmywarki
Informacie ogólne:
Przed załadowaniem zmywarki naczyniami
- Usuwaj wieksze resztki żywności
- Umieszczaj wszystkie naczynia, takie jak kubki, szklanki i garnki w zmywarce otworami skierowanymi w dół (aby nie gromadziła się w nich woda)
- Nie kładź naczyń i sztućców jednych na drugich
- Szklanki nie powinny się dotykać
- Nie blokuj ruchu ramion natryskowych
- Umieszczaj wszystkie duże i bardzo brudne naczynia w dolnym koszu
- Małe i lekkie naczynia możesz umieszczać w górnym koszu
- Długie i waskie naczynia umieszcza się na środku kosza
∕∧Uwaga
Noże i inne przybory ostro zakończone muszą być umieszczone w koszyku ostrym końcem skierowanym w dół lub ułożone poziomo.
Zmywarka mieści maksymalnie 9 nakryć stołowych.
Nie przeładowuj zmywarki i zwracaj uwagę na wskazówki dotyczące naczyń, które można w niej myć. Jedynie w ten sposób uzyskasz optymalne rezultaty mycia przy rozsądnym wykorzystaniu energii.
Kosz dolny
Sugestie ładowania naczyń do zmywarki. Na dolnym koszu umieszczaj talerze, miski, garnki, itp.
Upewnij się, że naczynia w koszu dolnym nie blokują ramienia natryskowego i może się ono swobodnie obracać.

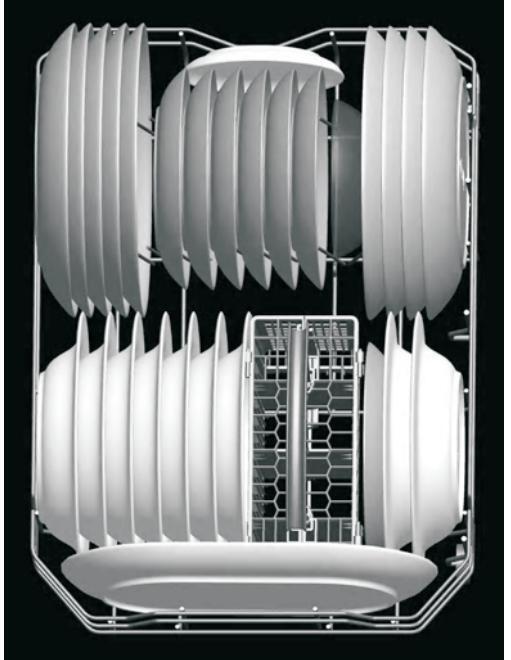

Przykładowe rozmieszczenie naczyń w koszu dolnym
W koszu dolnym należy umieścić duże naczynia oraz te, które są trudniejsze do zmywania, na przykład garnki, patelnie, pokrywki, półmiski itp. Naczynia należy umieszczać dnem do góry, by w naczyniu nie zbierała się woda. Naczynia należy umieścić w taki sposób, by nie blokowały ramienia natryskowego.

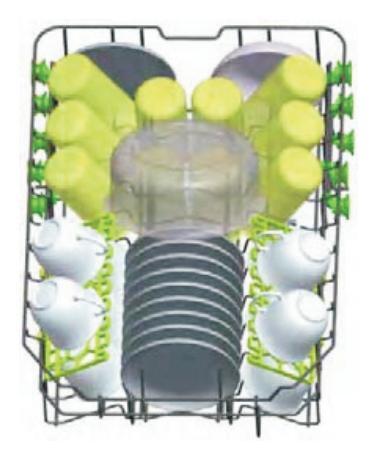

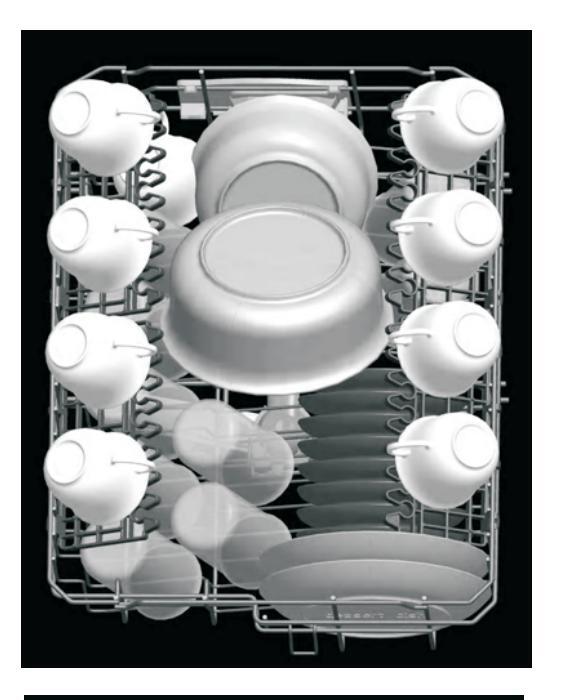

Przykładowe rozmieszczenie naczyń w koszu górnym
Kosz górny jest zaprojektowany do zmywania delikatnych typów naczyń takich jak szklanki, filiżanki, talerze itp. Naczynia które są umieszczane w koszu górnym powinny mieć mniejszy stopień zabrudzenia niż naczynia z kosza dolnego.
Kosz górny można regulować. W tym modelu można zmienić ustawienie wysokości górnego kosza za pomoca kółek na dwóch poziomach:
Po zmianie pozvcii kosza sprawdzić, czv ramie natryskowe nadal może sie obracać.

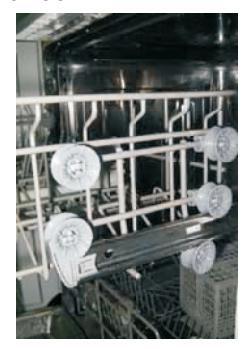

Ustawienie dodatkowych półek w koszu górnym
Kosz górny wyposażony jest w dodatkowe półki na filiżanki. Aby wykorzystać półki należy delikatnie pociągnąć półkę ku górze i pochylić ją jak na powyższym rysunku.

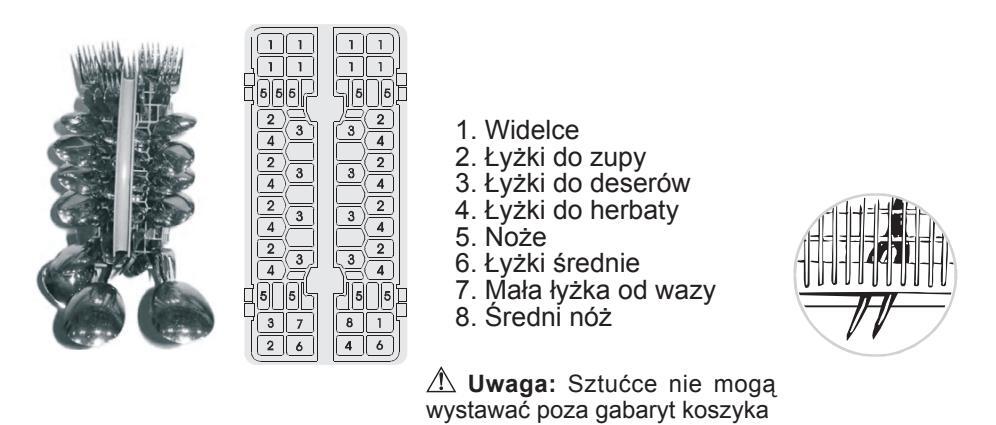

Koszyk na sztućce
Przykładowe rozmieszczenie sztućców.
Aby ułatwić załadunek, można wyjać koszyk na sztućce.
Długie przedmioty, np. chochelki, nabierki, itp., umieszczaj na półce w górnym koszu (patrz poprzednia strona).
7 Czyszczenie zmywarki do naczyń
Regularne czyszczenie urządzenia zwiększy trwałość produktu i ograniczy ryzyko wystepowania problemów.
Przed czyszczeniem zawsze odłączaj kabel urządzenia od gniazda zasilania i odcinaj dopływ wody.
Używaj łagodnych środków czyszczących do powierzchni zewnętrznych i uszczelek drzwiowych.
Czyść panel sterowania tylko szmatką zwilżoną czystą wodą.

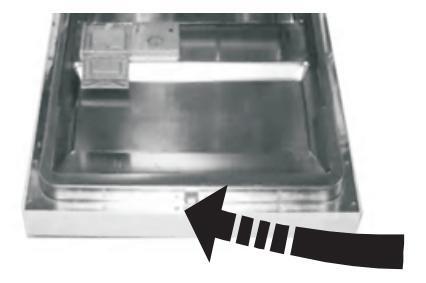

Czyszczenie zamka drzwi
Zamek drzwi jak i jego okolice należy przetrzeć po każdym zmywaniu szmatką z delikatnym detergentem i wytrzeć do sucha. Nie należy zalewać zamka wodą. Nie wolno używać środków do czyszczenia w aerozolu, mogą one uszkodzić zamek i elektryczne elementy znajdujące się wewnatrz.
Czyszczenie filtrów
Regularnie czyść filtry i ramiona natryskowe
1. Główny filtr - zatrzymuje resztki jedzenia i czastki zabrudzeń, które zostaja rozdrobnione przez specjalna dysze w dolnym ramieniu natryskowym a nastepnie usuniete ze zmywarki
Filtr gruboziarnisty - zatrzymuje duże czastki (np. kawałki kości). 2. Fili grupoziamsty - zalizymuje duże cząsti Należy recznie usunać takie zanieczyszczenia
Mikrofiltr - zatrzymuje resztki i pozostałości jedzenia w specjalnym zbiorniku i zabezpiecza przed ich ponownym przedostawaniem się z
powrotem do komory zmywarki.
Demontaż filtrów:
- Wyjmij dolny kosz z urządzenia
- Przekręć filtr gruboziarnisty w lewo i pociągnij go w górę. Całkowicie wyciagnii zestaw filtrów.
- Dokładnie wyczyść filtry pod bieżaca woda. W razie potrzeby użyj
- Zamontuj filtry w kolejności odwrotnej do demontażu
- Włóż zestaw filtrów do komory a nastepnie przekreć filtr gruboziarnisty w prawo
≜ ∧ Ostrzeżenie
Nie używai zmywarki do naczyń bez filtra. Upewnii sie, że filtry sa prawidłowo
Regularnie czyść filtry
Czyszczenie ramion natryskowych
Brud lub osad wapnia moga blokować dysze w ramionach natryskowych. Z tego względu
należy je regularnie sprawdzać.
- Górne ramie natryskowe
- Dolne ramię natryskowe
- 1.Odkreć śrube mocujaca górne ramie natryskowe i wyciagnii ie ( wg rys )
- 2.Wyimij dolny kosz z urządzenia.
- 3. Pociadnii dolne ramie natryskowe w dóre
i wyciagnij je ( wg rys.).
4. Dokładnie wyczyść ramiona natryskowe
pod bieżącą wodą.
5. Ponownie załóż ramiona natryskowe.
| Możliwe przyczyny | Rozwiązania problemów |
|---|---|
| - Nieprawidłowe załadowanie | - Załaduj zmywarkę zgodnie z instrukcją. |
| - Wybrano nieprawidłowy program |
|
|
- Zablokowane ramiona natrys-
kowe |
|
| - Zapchane filtry |
|
|
|
|
- Zapchane dysze ramienia natrys-
kowego |
|
| - Przeładowane kosze | - Nie przeciążaj koszy. |
| - Wilgotny lub zbrylony detergent |
|
| - Zbyt mało detergentu | - Zwiększ ilość detergentu zgodnie z tabelą programów. |
| - Zbyt mało nabłyszczacza |
|
|
|
|
- Tego typu sztućców nie można myć w zmywarkach. |
Naczynia nie są czyste
Naczynia nie schną
| Możliwe przyczyny | Rozwiązania problemów |
|---|---|
| - Nieprawidłowe załadowanie | - Załaduj zmywarkę zgodnie z instrukcją. |
| - Zbyt mało nabłyszczacza |
|
|
|
| - Wybrano nieprawidłowy program |
|
|
|
| Herbata, kawa i inne plamy | |
| Możliwe przyczyny | Rozwiązania problemów |
| - Wybrano nieprawidłowy program |
|
| - Wilgotny lub zbrylony detergent |
|
|
|
| Smugi wapnia, | |
| mleczne powierzchnie | |
|
Możliwe przyczyny
Zbyt mało nabłyszczacza |
|
|
Nieprawidłowo wybrana twardość
wody; zbyt mało soli |
|
| Brak soli |
|
Brzydki zapach
| Możliwe przyczyny | Rozwiązania problemów |
|---|---|
| - Zapach nowego urządzenia | - Zapach nowego urządzenia zniknie po kilkukrotnym myciu. |
| - Brudne filtry | - Czyść wszystkie siatki i filtry zgodnie z instrukcją. |
|
|
|
Mleczny wygląd lub niebieski osad na
szklankach (korozja szkła) |
|
| Możliwe przyczyny | Rozwiązania problemów |
|
|
|
Plamy rdzy, zniszczenie
powierzchni |
|
| Możliwe przyczyny | Rozwiązania problemów |
|
|
|
|
|
|
|
|
| - Pordzewiałe elementy naczyń |
|
W dozowniku pozostaje osad po detergencie
| Możliwe przyczyny | Rozwiązania problemów |
| - Wilgoć w dozowniku detergentu |
|
|
- Uzupełniaj detergent tuż przed myciem. |
|
|
| - Wilgotny lub zbrylony detergent |
|
|
- Zapchane dysze ramienia natrys-
kowego |
|
| Płowienie dekoracji | |
| Możliwe przyczyny | Rozwiązania problemów |
|
- Płowienie dekoracji na szklankach
i porcelanie |
|
| Porysowane naczynia | |
| Możliwe przyczyny |
Porysowane naczynia
Rozwiązania problemów |
|
Porysowane naczynia
Rozwiązania problemów - Tego typu sztućców i naczyń nie można myć w zmywar- kach. |
|
|
|
|
|
|
| Popękane naczynia | |
|---|---|
| Możliwe przyczyny | Rozwiązania problemów |
| - Nieprawidłowe załadowanie | - Załaduj zmywarkę zgodnie z instrukcją. |
| - Przeładowane kosze |
|
| Piana | |
| Możliwe przyczyny | Rozwiązania problemów |
|
|
|
|
|
|
| Po cyklu płukania | |
| w urządzeniu pozostaje woda | |
| Możliwe przyczyny | Rozwiązania problemów |
| - Zapchane filtry |
|
|
|
8 Dane techniczne
|
Typ
Załadunek Dopuszczalne ciśnienie wody Zasilanie |
ZWM476S / ZWM476W
9 standardowych kpl. naczyń 0.4 – 10 bar = 0.04 – 1.0 MPa 230 V, ~50 Hz, 10 A (patrz tabliczka znamionowa) |
|---|---|
| Całkowity pobór mocy | 1930 W |
| Klasa energetyczna | A+ |
| Klasa efektywności zmywania | А |
| Klasa efektywności suszenia | A |
| Zużycie wody w cyklu | 91 |
| Zużycie enegrii w cyklu | 0.78 kWh |
| Poziom hałasu | 49 dB (A) |
| Wysokość | 84,5 cm |
| Szerokość | <45 cm |
| Głębokość | 60 cm |
| Waga netto | 40 kg |
Zmywarka spełnia warunki następujących dyrektyw UE:
| 2006/95/W/E | Dvrektywa niskonanieciowa |
|---|---|
| 2004/108/WF | Dvrektywa FMV |
| 2009/125/WE | Dvraktywa ekoprojektowania |
| 93/68/EEC | Dyrektywa znakowania CE |
9 Instrukcja instalacji
Wskazówki bezpieczeństwa instalacji
Przed instalacją i rozpoczęciem eksploatacji urządzenia, należy je sprawdzić pod kątem ewentualnych uszkodzeń transportowych. Jeśli urządzenie jest uszkodzone, skontaktuj się z dostawcą. Nigdy nie instaluj ani nie używaj uszkodzonego urządzenia.
Aby prawidłowo podłączyć zmywarkę, należy przestrzegać poniższych wskazówek.
- Przed włączeniem urządzenia upewnij się, że dane na tabliczce znamionowej odpowiadają natężeniu i napięciu przyłącza zasilania.
- Urządzenie należy podłączyć tylko do odpowiednio uziemioneg gniazda zasilania. Upewnij się, że uziemienie jest zgodne z przepisami.
- Uziemione gniazdo zasilania powinno być łatwo dostępne i znajdować się blisko urządzenia.
- Nie używaj przedłużaczy ani rozgałęźników. Istnieje zagrożenie pożarem z powodu przegrzania.
- Sprawdź kabel zasilający, wąż doprowadzający wodę i wąż odpływowy. Wymianę uszkodzonych części należy zlecać tylko pracownikom serwisu lub wykwalifikowanemu elektrykowi.
Instalacja zmywarki do naczyń
- Wybierz odpowiednie miejsce dla zmywarki. Zadbaj, aby urządzenie było wypoziomowane i stało w bezpiecznym miejscu
- Nierówności podłogi można zniwelować za pomocą gwintowanych nóżek
Po prawidłowym ustawieniu urządzenia, drzwi można zamykać bez problemów.
- Przyłącze wody i węże odpływowe należy tak umieścić, aby można je było łatwo przesuwać, unikając zginania lub ściskania.
- Nie wolno podłączać urządzenia w pomieszczeniach o temperaturze poniżei 0° C.

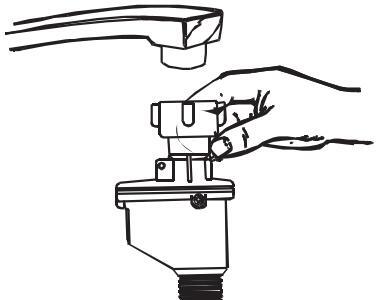

Przyłącze wody
- Zmywarkę należy podłączyć do zimnej lub do ciepłej wody o temperaturze maks. 60° C.
- Nie wolno podłaczać zmywarki do otwartych ani przepływowych podgrzewaczy wody.
-
Uwaga. Tylko modele wyposażone w Aqua Stop (elektrozawór na końcówce węża wlotowego) mogą być podłączone do ciepłej wody. W przypadku podłączenia zmywarki do ciepłej wody zmianie ulegaja wartości podane w tabeli programów;
- czas realizacji programu ulega skróceniu
- zmniejsza się zużycie energii
Podłacz waż doprowadzajacy wode
Dopilnuj, aby wąż doprowadzający wodę nie był zgięty ani ściśnięty. Zmywarkę należy podłączyć do sieci wodociągowej za pomocą nowego węża kompletnego. Nie zaleca się ponownego używania starych węży.
Użyj złączki nakręcanej na wąż, aby przyłączyć wąż doprowadzający wodę do zaworu o gwincie zewnętrznym 3/4 cala.
W razie potrzeby użyj wkładu filtrującego, aby odfiltrować osad z rur. Sprawdź, czy połaczenie nie przecieka.
Uwaga
Ze względów bezpieczeństwa, zamykaj zawór po każdym myciu.
Węże zmywarki należy montować na odpowiednich wysokościach - patrz poniżej.
AQUA STOP (w zależności od modelu)
System Aqua Stop zapobiega uszkodzeniu węża doprowadzającego wodę.
Nie zanurzaj obudowy zaworu układu w wodzie; zawiera elementy elektryczne.
W razie uszkodzenia, wyciągnij wtyczkę z gniazda zasilania.
Nie skracaj ani nie przedłużaj wkładu węża, ponieważ zawiera on kable i elementy elektryczne.
Odprowadzanie wody
Podłączanie węża odpływowego.
Dopilnuj, aby wąż odpływowy wody nie był zgięty ani ściśnięty.
Sprawdź, czy wąż odpływowy jest mocno podłączony.
Podłączanie syfonu
Wysokość odpływu powinna wypadać między 40 i 100 cm nad podłoga.
Użyj opasek zaciskowych, aby zamocować wąż odpływowy do syfonu.
Przyłącze elektryczne
Natężenie, napięcie zasilania i bezpieczniki zostały podane na tabliczce znamionowej.
Tabliczka znamionowa znajduje się po wewnętrznej stronie drzwi.
Po instalacji, wtyczka kabla zasilającego powinna być łatwo dostępna.
Kable energetyczne i izolowane nie powinny być dostępne po instalacji.
Uwaga!
Jeżeli przewód zasilający nieodłączalny ulegnie uszkodzeniu, to powinien on być wymieniony
u wytwórcy lub w specjalistycznym zakładzie naprawczym albo przez wykwalifikowaną osobę w celu unikniecia zagrożenia.
Dotyczy sprzętu po gwarancji. Sprzęt na gwarancji naprawia tylko autoryzowany serwis Amica:
801 801 800.
10 Serwis
Amica O Centrum Serwisowe 801 801 800
Jeśli wystąpią jakiekolwiek problemy w eksploatacji urządzenia, należy sprawdzić uwagi i wskazówki w instrukcji obsługi.
Centrum Serwisowe Jeśli nie uda się rozwiązać problemu, pracownicy 801 801 800 naszego serwisu chętnie udzielą pomocy.
Uwaga:
Niniejszy sprzęt nie jest przeznaczony do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, lub osoby o braku doświadczenia lub znajomości sprzętu, chyba że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby odpowiadające za ich bezpieczeństwo.
Załadunek zmywarki zgodnie z normą EN 50242
Kosz górny
Kosz dolny
Informacje do badań zgodnie z normą PN-EN 50242
Pojemność - 9 standardowych kompletów naczyń Ustawienie kosza górnego - pozycja dolna Program - Eco Ustawienie dawki nabłyszczacza - 6 Ustawienie regulatora twardości wody - H4
Amica Wronki S.A.
ul.Mickiewicza 52 64-510 Wronki tel. 67 25 46 100 fax 67 25 40 320 www.amica.com.pl
IO 00746 (04.2012)
Loading...
