PB*4VI511FTB4S*
PB*4VI511AFTB4S*
INSTRUKCJA OBSŁUGI
PŁYTY CERAMICZNEJ INDUKCYJNEJ
ZE STEROWANIEM SENSOROWYM
Płytę uruchamiać dopiero po przeczytaniu tej instrukcji.
IOAA-514 / 8045808
(05.2023 / v7)
SZANOWNY KLIENCIE,
Płyta Amica to połączenie wyjątkowej łatwości obsługi i doskonałej efektywności.
Po prze czy ta niu instrukcji, obsługa płyty nie będzie problemem.
Płyta, która opuściła fabrykę była dokładnie sprawdzona przed zapakowaniem pod wzglę dem
bezpieczeństwa i funkcjonalności na stanowiskach kontrolnych.
Prosimy Państwa o uważną lekturę instrukcji obsługi przed uruchomieniem urządzenia.
Przestrzeganie zawartych w niej wskazówek uchroni Państwa przed niewłaściwym użyt ko wa niem.
Instrukcję należy zachować i przechowywać tak, aby mieć ją zawsze pod ręką.
Należy dokładnie przestrzegać instrukcji obsługi w celu uniknięcia nieszczęśliwych
wypadków.
Uwaga!
Urządzenie obsługiwać tylko po przeczytaniu niniejszej instrukcji.
Urządzenie zostało zaprojektowane wyłącznie jako urządzenie do gotowania.Każde
inne jego zastosowanie (np. do ogrzewania pomieszczeń) jest niezgodne z jego
przeznaczeniem i może być niebezpieczne.
Producent zastrzega sobie możliwość dokonywania zmian nie wpływających na
dzia ła nie urządzenia.
Oświadczenie producenta
Producent deklaruje niniejszym, że wyrób ten spełnia zasadnicze wymagania wy mie nio nych poniżej
dyrektyw europejskich:
● dyrektywy niskonapięciowej 2014/35/UE,
● dyrektywy kompatybilności elek tro ma gne tycz nej 2014/30/UE,
● dyrektywy ekoprojektowania 2009/125/EC,
i dlatego wyrób został oznakowany oraz została wystawiona dla niego deklaracja zgodności
udostępniana organom nadzorującym rynek.
Masz wątpliwości? Nie wszystko, co przeczytałeś w instrukcji jest zrozumiałe -
za dzwoń do Centrum Serwisowego, gdzie uzyskasz wszechstronną pomoc.
tel. 801 801 800
2
SPIS TREŚCI
Podstawowe informacje.........................................................................................2
Wskazówki dotyczące bezpieczeństwa użytkowania..............................................4
Opis wyrobu............................................................................................................8
Instalacja..................................................................................................................11
Obsługa..................................................................................................................15
Czyszczenie i kon ser wa cja...................................................................................................31
Postępowanie w sytuacjach awa ryj nych..........................................................................33
Dane tech nicz ne..................................................................................................................35
Gwarancja, obsługa po sprze daż na....................................................................................36
3
WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA UŻYTKOWANIA
Uwaga.Urządzenie i jego dostępne części stają się
gorące podczas użycia. Możliwość dotknięcia elementów grzejnych powinno być objęte szczególną
troską. Dzieci poniżej 8 roku życia powinny trzymać
się z daleka, chyba że są pod stałą opieką.
Niniejszy sprzęt może być używany przez dzieci w
wieku od 8 lat i wyżej i osoby z ograniczeniami zycznymi, czuciowymi albo umysłowymi albo brakiem
doświadczenia i wiedzy, jeśli odbywa się pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby odpowiadające za ich
bezpieczeństwo. Należy zwracać uwagę na dzieci,
aby nie bawiły się sprzętem. Sprzątanie i czynności
obsługowe nie powinny być robione przez dzieci bez
nadzoru.
Uwaga. Gotowanie bez nadzoru tłuszczu lub oleju
na płycie kuchennej może być niebezpieczne i doprowadzić do pożaru.
NIGDY nie próbuj gasić ognia wodą, ale wyłącz
urządzenie i wtedy przykryj płomień np. pokrywką
lub niepalnym kocem.
Uwaga. Niebezpieczeństwo pożaru: nie gromadź
rzeczy na powierzchni do gotowania.
4
WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA UŻYTKOWANIA
Uwaga. Jeżeli powierzchnia płyty jest pęknięta,
wyłączyć prąd, aby uniknąć porażenia prądem elektrycznym.
Przedmiotów metalowych, takich jak noże, widelce,
łyżki i pokrywki oraz folii aluminiowej nie zaleca się
kłaść na powierzchni płyty kuchennej, gdyż mogą się
one stać gorące.
Po użyciu wyłącz element grzejny płyty wyłącznikiem
i nie polegaj na wskazaniach detektora naczyń.
Urządzeniem nie należy sterować zewnętrznym
zegarem lub niezależnym układem zdalnego sterowania.
Do czyszczenia płyty nie wolno używać sprzętu do
czyszczenia parą.
● Przed pierw szym użyciem płyty indukcyjnej na le ży prze czy tać in struk cję użyt ko wa nia. W
ten spo sób za pew nia my sobie bez pie czeń stwo oraz unikamy uszko dze nia pły ty.
● Je że li płyta indukcyjna użyt ko wa na jest w bez po śred niej bliskości radia, te le wi zo ra lub
innego urzą dze nia emi tu ją ce go, na le ży spraw dzić, czy za pew nio na jest pra wi dło wość
działania panelu ste ru ją ce go płytą.
● Płytę winien podłączyć upraw nio ny in sta la tor – elektryk.
● Nie wolno instalować płyty w pobliżu urzą dzeń chłodniczych.
● Meble w których zabudowywana jest pły ta, muszą być odporne na temperatury ok 100oC.
Do tyczy to okle in,kra wę dzi,po wierzch ni wykonanych z tworzyw sztucz nych, klejów oraz
lakierów.
● Pły tę należy użytkować tylko po jej za bu do wa niu. W ten sposób za bez pie cza my się przed
do tknię ciem czę ści po zo sta ją cych pod na pię ciem.
5
WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA UŻYTKOWANIA
● Na pra wy urządzeń elektrycznych mogą prze pro wa dzać tyl ko spe cja li ści. Nie fa cho we
na pra wy po wo du ją po waż ne nie bez pie czeń stwo dla użyt kow ni ka.
● Urzą dze nie zostaje tylko wów czas odłą czo ne od sieci elek trycz nej, gdy zo sta nie wy łą czo ny
bez piecz nik lub wtycz ka zostanie wy cią gnię ta z gniazd ka.
● Wtyczka przewodu przyłączeniowego powinna być dostępna po zainstalowaniu płyty.
● Należy zwracać uwagę na dzieci, aby nie bawiły się sprzętem.
● Osoby z wszczepionymi urządzeniami wspomagającymi funkcje życiowe (np.
rozrusznik serca, pompka insulinowa lub aparat słuchowy) muszą upewnić się,
że praca tych urządzeń nie zostanie zakłócona poprzez płytę indukcyjną (obszar
częstotliwości działania płyty indukcyjnej wynosi 20-50 kHz).
● W przypadku zaniku napięcia w sie ci ska so wa ne zostają wszyst kie na sta wy. Po po now
nym po ja wie niu się na pię cia w sie ci wskazana jest ostroż ność. Dopóki pola grzejne są
gorące będzie wyświetlany wskaźnik nagrzania szczątkowego „H” oraz jak przy pierwszym
włączeniu klucz blokady.
● Wbu do wa ny w układ elek tro nicz ny wskaź nik szcząt ko we go na grza nia wska zu je, czy płyta
jest włą czo na względ nie, czy jest jesz cze go rą ca.
● Je że li gniazdo wtykowe jest w po bli żu pola grzejnego, należy uwa żać, aby kabel kuch ni
nie do ty kał na grza nych miejsc.
● Nie używać naczyń z tworzyw sztucz nych i z folii aluminiowej. To pią się one w wy so kich
tem pe ra tu rach i mogą uszko dzić szybę ce ra micz ną.
● Cukier ,kwasek cytrynowy, sól itp. w sta nie sta łym i płyn nym oraz two rzy wo sztucz ne nie
po win ny do stać się na na grza ne pola grzej ne .
● Jeżeli wsku tek nieuwagi cukier lub two rzy wo sztucz ne do sta ną się na gorące pole grzejne,
w żad nym wy pad ku nie wol no wy łą czać pły ty, lecz należy ze skro bać cu kier i two rzy wo
ostrym skro ba kiem. Chro nić ręce przed po pa rze nia mi i skaleczeniem.
● Przy stosowaniu płyty indukcyjnej na le ży używać tylko garnków i ron dli o pła skim dnie,
niepo sia da ją cych kra wę dzi i zadziorów, gdyż w prze ciw nym razie mogą powstać trwałe
za dra pa nia szyby.
● Po wierzch nia grzejna płyty indukcyjnej od por na jest na szok ter micz ny. Nie jest ona
wrażliwa ani na zimno, ani na go rą co.
● Należy unikać upusz cza nia przed mio tów na szybę. Uderzenia punktowe np. upa dek bu
te lecz ki z przy pra wa mi, mogą do pro wa dzić do pęknięć i od pry sków szyby ceramiczna.
● Jeśli dojdzie do uszkodzenia, ki pią ce po tra wy mogą się dostać do bę dą cych pod na pię
ciem części płyty indukcyjnej.
● Nie wolno używać powierzchni płyty jako deski do krojenia lub stołu roboczego.
● Nie można zabudowywać płyty ponad piecykiem bez wentylatora, ponad zmy war ką,
chłodziarką, zamrażarką lub pralką.
● Jeśli płyta została zabudowana w blacie, przedmioty metalowe znajdujące się w szafce
mogą zostać nagrzane do wysokiej temperatury przez powietrze wypływające z systemu
wentylacji płyty. Z tego względu zaleca się zastosowanie bezpośredniej osłony (patrz
rys.2).
● Należy przestrzegać wska zó wek od no śnie pielęgnacji i czysz cze nia szyby ceramicznej.
W razie nie pra wi dło wo ści w po stę po wa niu z nią, nie od po wia da my z tytułu gwa ran cji.
6
JAK OSZCZĘDZAĆ ENERGIĘ
ROZPAKOWANIE
Kto korzysta z energii w
spo sób od po wie dzial ny,
chroni nie tylko do mo wy
budżet, lecz działa świa
do mie na rzecz śro do wi
ska na tu ral ne go. Dla te go
po móż my, oszczę dzaj my
ener gię elek trycz ną! A czyni się to w na stę
pu ją cy spo sób:
● Stosowanie prawidłowych naczyń do
go to wa nia.
Garnki z płaskim i grubym dnem po zwa la ją
zaoszczędzić do 1/3 energii elek trycz nej.
Na le ży pamiętać o po kryw ce, w prze ciw nym
ra zie zużycie energii elek trycz nej wzrasta
czte ro krot nie!
● Dbanie o czystość pól grzej nych i den
garnków.
Zabrudzenia zakłócają prze ka zy wa nie cie pła
– silnie przypalone za bru dze nia da się czę sto
usunąć już tylko środ ka mi sil nie ob cią ża ją
cy mi śro do wi sko naturalne.
● Unikanie niepotrzebnego „za glą da nia
do garnków”.
● Niewbudowywanie płyty w bez po średniej bli sko ści chło dzia rek/za mra ża rek.
Zużycie energii elektrycznej przez nie nie po
trzeb nie wzrasta.
Urządzenie na czas trans
por tu zostało za bez pie czo
ne przed uszko dze niem. Po
roz pa ko wa niu urzą dze nia
pro si my Pań stwa o usu nię cie
ele men tów opa ko wa nia w
spo sób nieza gra ża ją cy śro do wi sku.
Wszystkie materiały za sto so wa ne do opa
ko wa nia są nie szko dli we dla środowiska
na tu ral ne go, w 100% nadają się do odzysku
i oznakowano je od po wied nim symbolem.
Uwaga!Materiały opa ko wa nio we(wo reczki po li ety le no we, kawałki sty ro pia nu itp.)
na le ży w trakcie rozpakowywania trzy mać
z dala od dzieci.
USUWANIE ZUŻYTYCH URZĄ DZEŃ
To urządzenie jest oznaczone zgodnie z
Dyrektywą Europejską 2002/96/WE oraz
polską Ustawą o zużytym sprzęcie elektrycznym i elektronicznym symbolem przekreślonego kontenera na odpady.
Takie oznakowanie informuje,
że sprzęt ten, po okresie jego
użytkowania nie może być
umieszczany łącznie z innymi
odpadami pochodzącymi z gospodarstwa domowego.
Użytkownik jest zobowiązany
do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne
punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu.
Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia
ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników
niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.
7
OPIS WYROBU

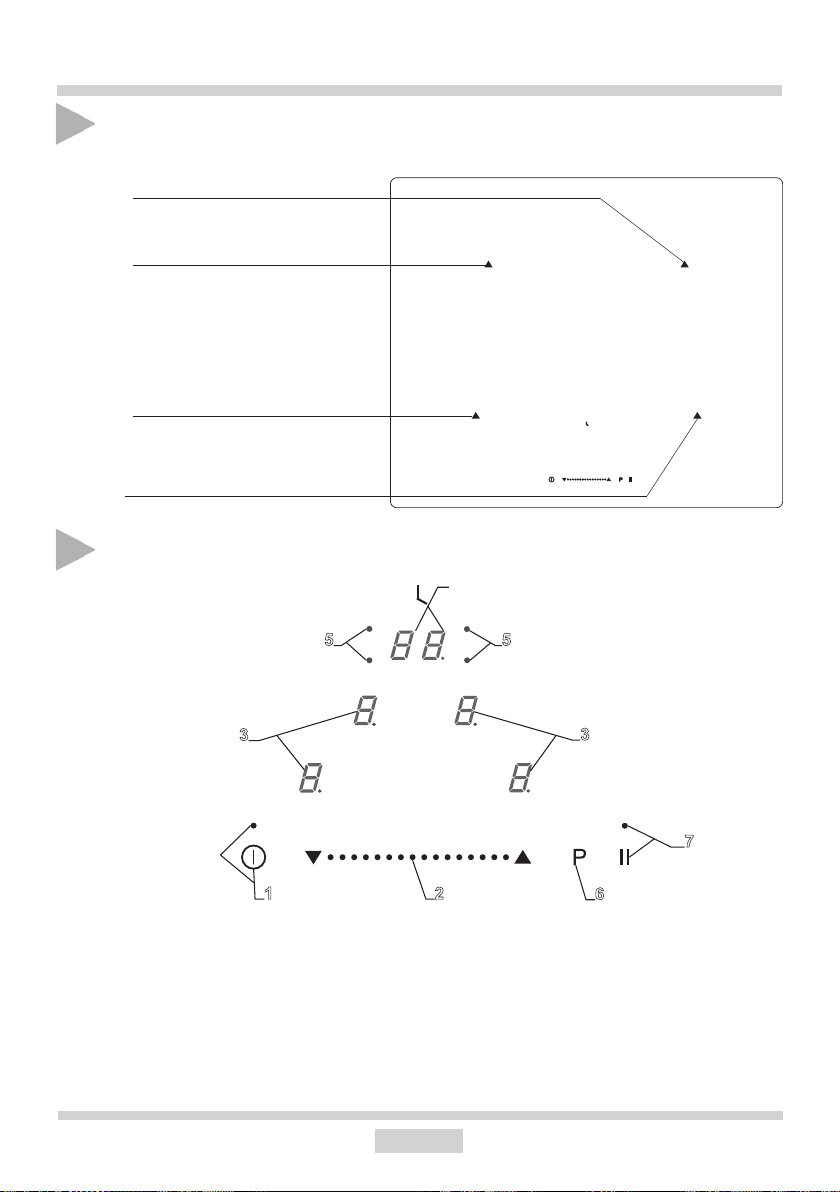

Opis płyty PB*4VI511FTB4S*
Pole grzejne (tylne prawe)
Pole grzejne (tylne lewe)
Pole grzejne (przednie lewe)
Pole grzejne (przednie prawe)
Panel sterowania
4
5
3
1

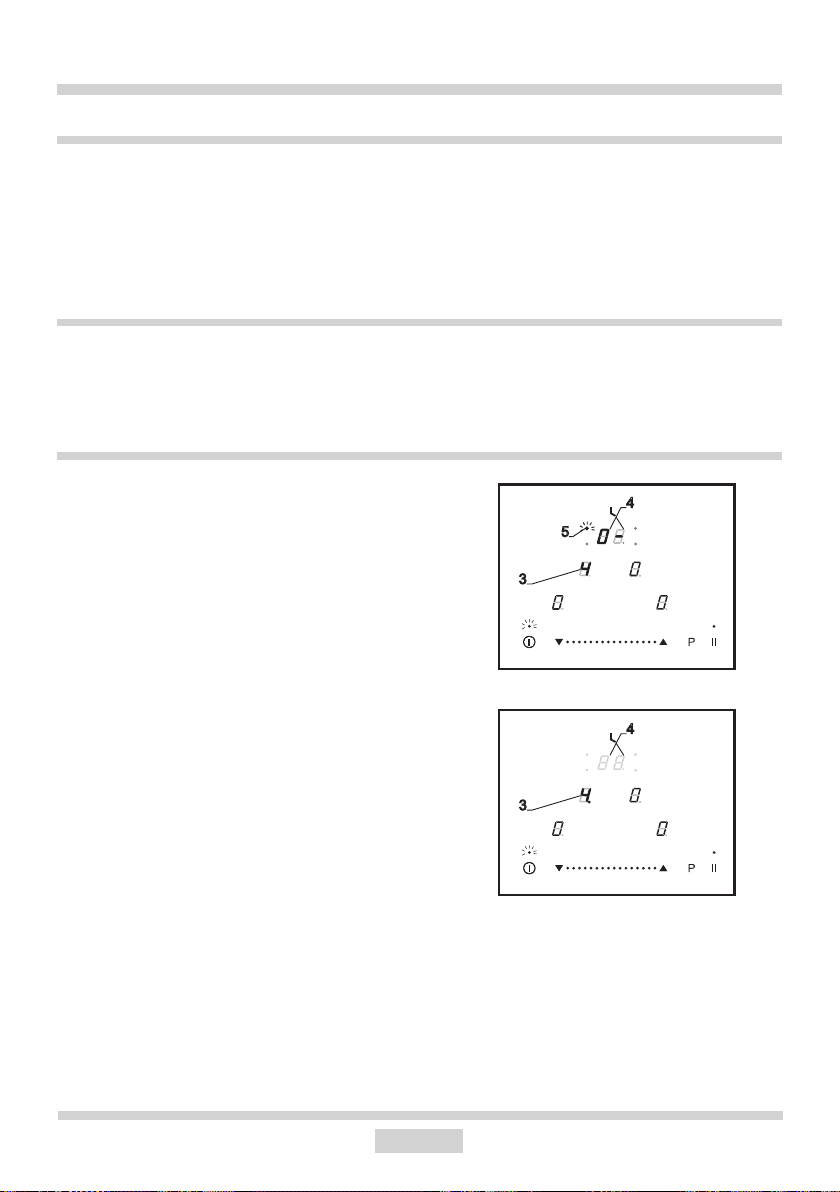

1. Sensor włącz/ wyłącz płyty z diodą sygnalizacyjną LED
2. Sensor zmiany mocy grzejnej
3. Sensor wyboru pola grzejnego z wskaźnikiem
4. Sensor aktywacji zegara/minutnika z wskaźnikiem
5. Diody sygnalizacyjne załączenia zegara dla odpowiednich pól grzejnych
6. Sensor funkcji Booster
7. Sensor funkcji pauza z diodą sygnalizacyjną LED
2
8
5
3
6
7
OPIS WYROBU
Opis płyty PB*4VI511AFTB4S*
Pole grzejne (tylne prawe)
Pole grzejne (tylne lewe)
Pole grzejne (przednie lewe)
Pole grzejne (przednie prawe)
Panel sterowania
4
5
3
1
1. Sensor włącz/ wyłącz płyty z diodą sygnalizacyjną LED
2. Sensor zmiany mocy grzejnej
3. Sensor wyboru pola grzejnego z wskaźnikiem
4. Sensor aktywacji zegara/minutnika z wskaźnikiem
5. Diody sygnalizacyjne załączenia zegara dla odpowiednich pól grzejnych
6. Sensor funkcji Booster
7. Sensor funkcji pauza z diodą sygnalizacyjną LED.
2
5
3
7
6
9
INSTALACJA
Instalowanie płyty PB*4VI511*FTB*S*;

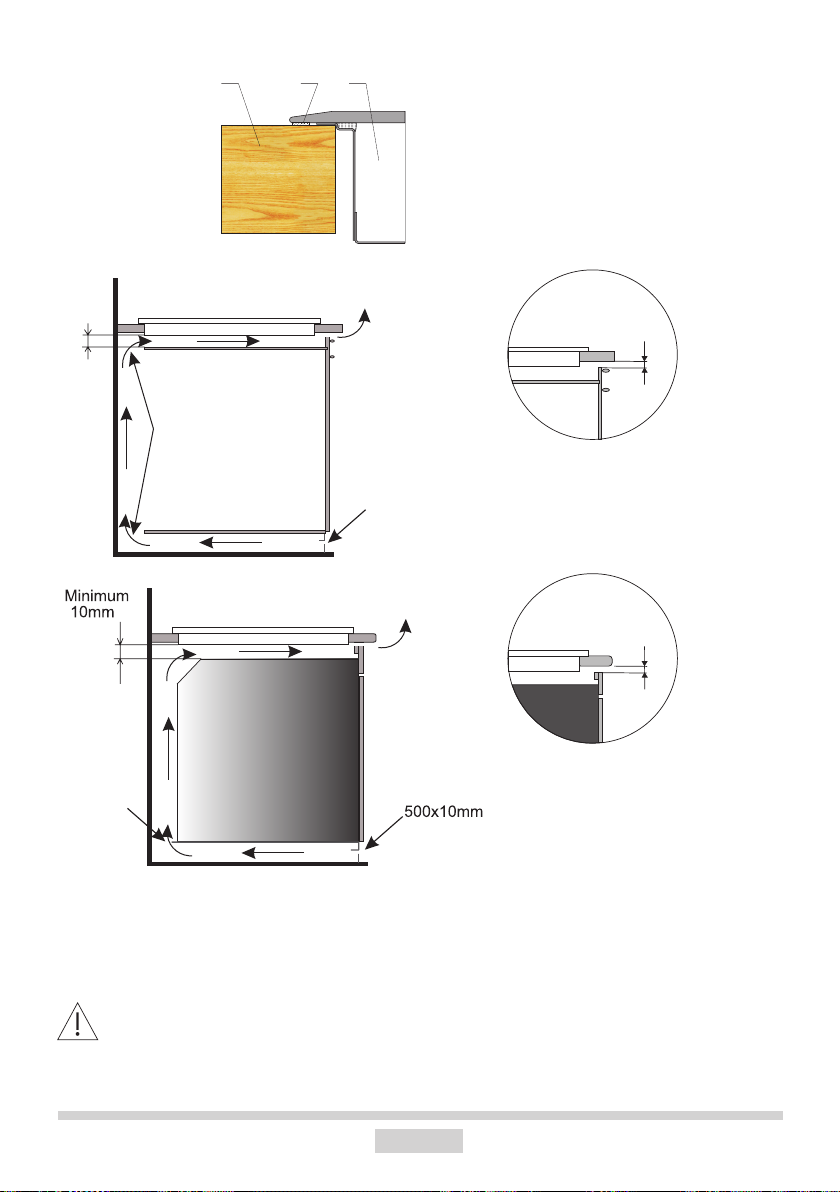

● przygotować miejsce (otwór) w bla cie mebla wg wymiarów po ka za nych na ry sun ku mon
ta żo wym (Rys. A)
● należy pozostawić co najmniej 50 mm odstępu pomiędzy urządzeniem a sąsiadującymi
ściankami pionowymi szafek
● wysokość montowanej płyty wynosi 50 mm
● jeśli płyta kuchenna oddzielona jest od reszty szafki mocującej za pomocą poziomej,
zabezpieczającej płyty, wówczas wolna przestrzeń pomiędzy dnem obudowy płyty ku
chen nej a płytą zabezpieczającą musi mieć wysokość co najmniej 25 mm zapewni to
swobodny obieg powietrza.
● w tylnej części płyty zabezpieczającej powinno zostać wykonane wycięcie o szerokości
co najmniej 80 mm (Rys.C)
● przekrój przewodu dobrać w za leż no ści od mocy płyty (czynność tę po wi nien wy ko nać
upraw nio ny instalator)
● dokonać połączenia płyty prze wo dem elek trycz nym wg zał. schematu połączeń
● oczyścić blat z kurzu, włożyć pły tę w otwór i moc no docisnąć do blatu (Rys.B).
Rys. A
600
500 (490*)
600 (750*)
* wymiar dotyczy płyty PB*4VI511AFTB*S*
518
616 (770*)
50
50
10
Rys. B
321
500x10mm
25mm
Rys. C
1 blat
2 uszczelka płyty
3 płyta ceramiczna
5 10mm÷
30mm
Zabudowa w blacie szafki nośnej.
5 10mm÷
Zabudowa w blacie roboczym
500x20mm
ponad piekarnikiem z wentylacją.
Uwaga. Podczas instalowania płyty w blacie szafki kuchennej należy zamontować półkę
przegrodę. Jeśli płyta jest instalowana nad piekarnikiem do zabudowy montowanie półki
przegrody nie jest konieczne.
Zabronione jest mocowanie płyty ponad piekarnikiem pozbawionym wentylacji
11
INSTALACJA
Uszczelka płyty została zamontowana przez producenta. (rys. 1)
UWAGA! Niektóre wyroby posiadają na wyposażeniu uszczelkę piankową. Przed
zabudową urządzenia w blacie kuchennym należy od spodu płyty kuchennej (rys.
2) przykleić uszczelkę, która jest dołączona do wyrobu wg. poniższych wskazówek:
z uszczelki należy usunąć folię ochronną,
uszczelkę należy następnie przykleić przy krawędzi płyty. (rys. 3)
1 32
Zabudowa urządzenia bez uszczelki jest zabroniona.
12
INSTALACJA
Przyłączenie płyty do instalacji elektrycznej
Uwaga!
Przyłączenia do in sta la cji może do ko nać tyl ko wy kwa li ko wa ny in sta la tor po sia da
ją cy sto sow ne upraw nie nia. Za bra nia się sa mo wol ne go do ko ny wa nia prze ró bek lub
zmian w in sta la cji elek trycz nej.
Wskazówki dla instalatora
Płyta wyposażona jest w listwę przyłączeniową umożliwiającą wybór właściwych połączeń
dla konkretnego rodzaju zasilania w energię elektryczną.
Listwa przyłączeniowa umożliwia następujące połączenia:
dwufazowe 400 V 2N~
Podłączenie płyty do odpowiedniego zasilania jest możliwe poprzez odpowiednie
zmostkowanie zacisków na listwie przyłączeniowej wg zamieszczonego schematu połączeń.
Schemat połączeń jest zamieszczony również na spodniej części osłony dolnej. Dostęp do
listwy przyłączeniowej jest możliwy po otwarciu pokrywki skrzynki zaciskowej. Należy pamiętać
o właściwym doborze przewodu przyłączeniowego, uwzględniając rodzaj podłączenia i moc
znamionową płyty.
Uwaga!
Należy pamiętać o konieczności podłączenia obwodu ochronnego do zacisku listwy
przyłączeniowej, oznaczonego znakiem . Instalacja elektryczna zasilająca płytę
powinna być zabezpieczona odpowiednio dobranym zabezpieczeniem a dodatkowo
do zabezpieczenia linii zasilającej może posiadać odpowiedni wyłącznik umożliwiający
odcięcie dopływu prądu w sytuacji awaryjnej.
Przed do ko na niem przyłączenia płyty do in sta la cji elek trycz nej, należy zapoznać się z in for
ma cja mi znaj du ją cy mi się na ta blicz ce zna mio no wej i schemacie pod łą cze nia.
UWAGA! Instalator jest zobowiązany wydać użyt kow ni ko wi „świa dec two przy łą cze nia kuch ni
do in sta la cji elek trycz nej” (znajduje się w karcie gwarancyjnej).
Inny sposób podłączenia płyty niż po ka za no na sche ma cie może spo wo do wać jej uszko dze nie.
13
INSTALACJA
PE
L2
N
L1
SCHEMAT MOŻLIWYCH POŁĄCZEŃ
Uwaga! Napięcie elementów grzejnych 400V
321
45
PENN
L2 L1
1 Dla sieci 400 V podłączenie dwu-
fazowe z przewodem neutralnym,
most ek łą czy za ci ski 45, przewód
Uwaga! W przypadku każdego z
połączeń przewód ochronny musi
być po łą czo ny z zaciskiem
Zalecany ro
dzaj prze wo du
przy łą cze nio
we go
5
4
3
3N~ HO5VVF4G1,5
2
1
4X1,5mm
neutralny do 4, prze wód ochronny
do
L1=R, L2=S, N=zacisk przewodu neutralnego, =zacisk przewodu ochronnego
2
14
OBSŁUGA
Przed pierwszym włączeniem płyty
● najpierw należy dokładnie oczyścić pły tę ceramiczną. Płytę ce ra micz ną na le ży traktować
jak po wierzch nie szklane,
● przy pierw szym użyciu może na stą pić przej ścio we wydzielanie zapachów dlatego należy
włączyć wen ty la cję w po miesz cze niu lub otworzyć okno,
● wykonać czynności ob słu go we z za cho wa niem wskazówek bezpieczeństwa.

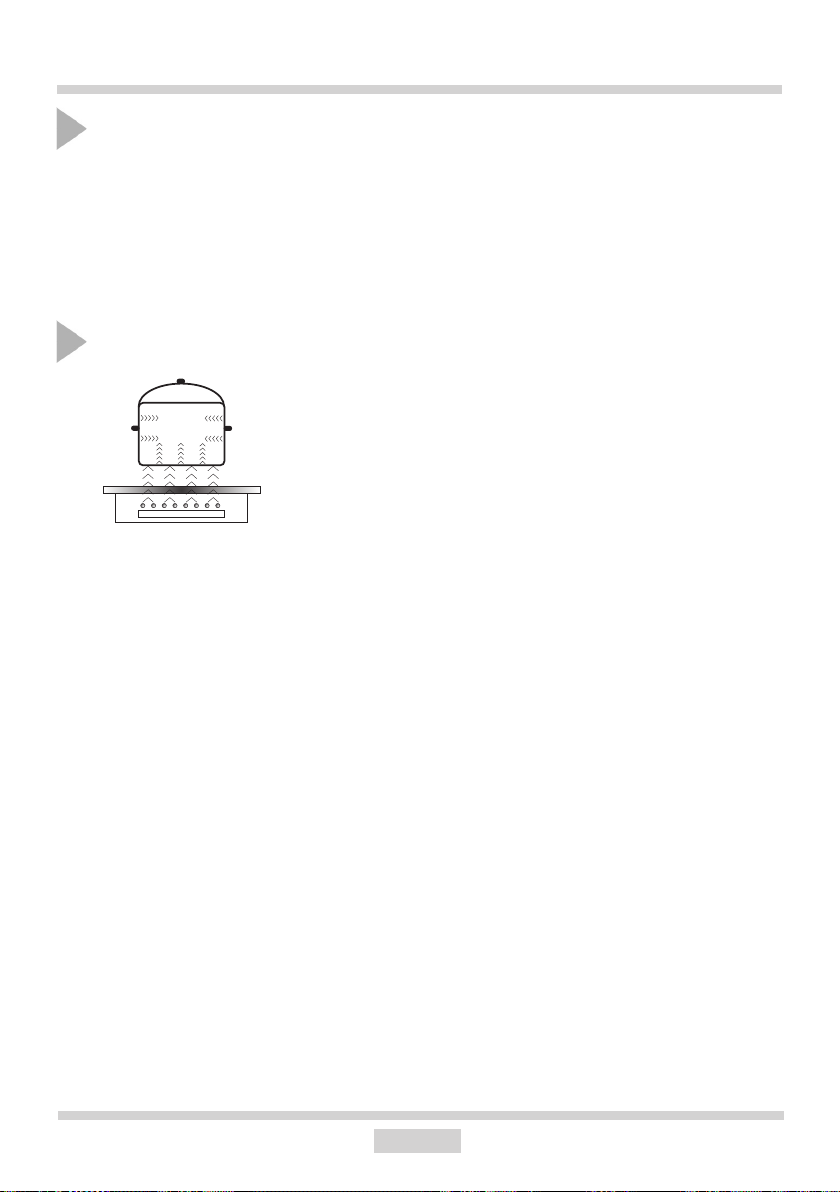

Zasady działania pola indukcyjnego
Generator elektryczny zasila cewkę umieszczoną we wnątrz
urządzenia. Cewka ta wytwarza pole ma gne tycz ne, a więc z
chwilą umieszczenia garnka na płycie do garnka przenikają
prądy indukcyjne.
Prądy te czynią z garnka prawdziwe nadajniki ciepła, pod czas
gdy powierzchnia szklana płyty pozostaje chłodna.
System ten przewiduje używanie garnków, których dna podatne są na działanie pola magnetycznego.
Ogólnie technologia indukcyjna cechuje się dwiema zaletami:
● ciepło emitowane jest wyłącznie przy pomocy garnka, wykorzystanie ciepła jest możliwie
maksymalne,
● nie występuje zjawisko bezwładności cieplnej, gdyż gotowanie rozpoczyna się automatycznie
z chwilą umieszczenia garnka na płycie i kończy się w momencie zdjęcia go z płyty.
Wentylator: służy on do ochrony i schładzania elementów sterujących oraz zasilających. Może
on pracować przy dwóch różnych prędkościach, działa w sposób automatyczny. Wentylator
pracuje wtedy, gdy pola grzejne są włączone i działa przy wyłączonej płycie do momentu
dostatecznego wychłodzenia systemu elektronicznego.
Zabezpieczenie termiczne: Temperatura elementów elektronicznych jest nieprzerwanie
mierzona za pomocą sondy. Jeśli ciepło wzrasta w sposób niebezpieczny, układ ten automatycznie zmniejsza moc pola grzejnego lub odłączy pola grzejne znajdujące się najbliżej
nagrzanych elementów elektronicznych.
Detekcja: detektor obecności garnka umożliwia pracę płyty, a tym samym ogrzewanie. Małe
przedmioty umieszczone na obszarze grzewczym (np. łyżeczka, nóż, pierścionek...) nie
zostaną potraktowane jako garnki i płyta nie włączy się.
15
OBSŁUGA
Detektor obecności garnka w polu indukcyjnym
Detektor obecności garnka zainstalowany jest w płytach zawierających pola in duk cyj ne.
Podczas pracy płyty detektor obecności garnka automatycznie rozpoczyna lub za trzy mu je
wydzielanie ciepła w polu gotowania w chwili umieszczenia garnka na płycie lub zdjęcia go
z płyty. Zapewnia to więc oszczędność energii.
● Jeśli pole gotowania używane jest w połączeniu z odpowiednim garnkiem, na wy świe tla czu
podawany jest poziom ciepła.
● Indukcja wymaga używania garnków dopasowanych, wyposażonych w dna z ma te ria łu
magnetycznego (Tabela str.16)
Jeśli w polu gotowania nie umieszczono garnka lub umieszczono na niej garnek nie
od po wied ni, na wyświetlaczu pojawia się symbol . Pole nie włącza się.
Jeżeli w ciągu 10 minut nie zostanie wykryty garnek, operacja włączenia płyty zostaje
skasowana.
Aby wyłączyć pole gotowania, należy wyłączyć je za pomocą sterownika sen so ro we go
a nie je dy nie poprzez zdjęcie garn ka.
Detektor garnka nie pracuje jak sensor włącz/ wyłącz płyty.
Ceramiczna płyta grzejna wy po sa żo na jest w sensory ob słu gi wa ne przez do tknię cie pal cem
ozna ko wa nych po wierzch ni.
Każde przesterowanie sensora po twier dza ne jest sygnałem akustycznym.
Należy zwra cać uwagę, aby przy włą cza niu i wy łą cza niu oraz przy na sta wia niu stopnia
mocy grzania za wsze na ci skać tyl ko jeden sen sor. W przy pad ku rów no cze sne go
na ci śnię cia więk szej ilości sensorów, sys tem igno ru je wpro wa dzo ne sy gna ły ste ru ją ce,
a przy dłu go trwa łym na ci ska niu wy zwa la sy gnał usterki.
Po zakończeniu użytkowania wyłącz pole grzejne regulatorem i nie polegaj na wska
za niach detektora naczyń.
16
OBSŁUGA
Odpowiednia jakość garnków jest pod sta wo wym warunkiem uzyskania dobrej
wydajności pracy płyty.
Dobór naczyń do gotowania w polu indukcyjnym
● Zawsze należy korzystać z garn ków wysokiej jakości, o idealnie płaskim dnie: ko rzy sta nie
z garnków tego rodzaju zapobiega powstawaniu punktów o zbyt wysokiej tem pe ra tu rze,
w których żywność mogłaby podczas gotowania przywierać.Garnki i patelnie o grubych
metalowych ściankach zapewniają doskonały rozkład ciepła.
● Należy zwracać uwagę na to, aby dna garnków były suche: podczas napełniania garnka
lub podczas używania garnka wyjętego z lodówki należy przed umiesz cze niem go na
płycie sprawdzić, czy powierzchnia dna jest zupełnie sucha. Pozwoli to uniknąć za bru
dze nia powierzchni płyty.
● Pokrywka na garnku zapobiega ucieczce ciepła i w ten sposób skraca czas na grze wa nia
i zmniejsza zużycie energii elektrycznej.

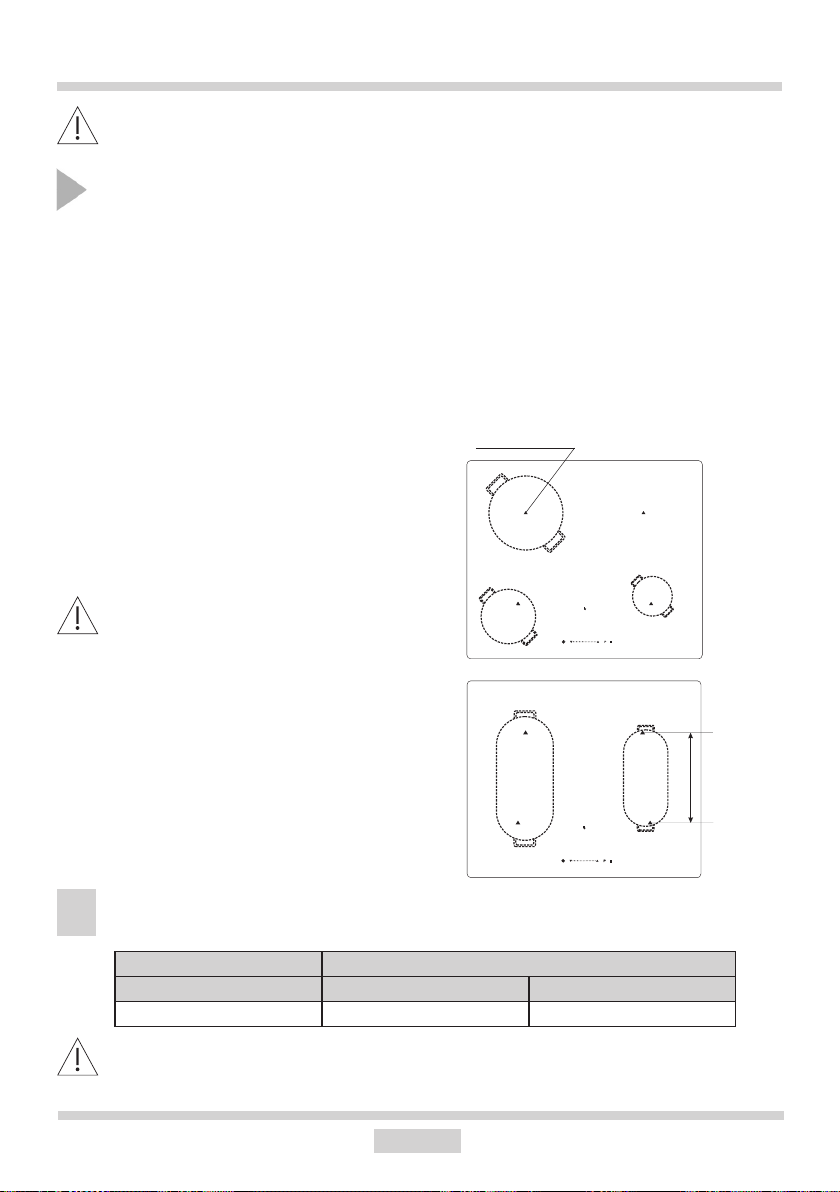

Optymalna moc
Płyta indukcyjna posiada cztery pola grzejne,
których środki oznaczone są trójkątami (▲).
Garnki można ustawiać w każdej stree grzejnej, w dowolny sposób. Jednakże w każdym
przypadku, naczynie musi całkowicie zakrywać
znak trójkąta (▲).
Optymalne wykorzystanie mocy
uzyskuje się w momencie gdy
trójkąt (▲) znajduje się w środku
garnka.
Duże naczynia takie jak np.brytfanna można
ustawiać jednocześnie na dwóch polach grzejnych przy zastosowaniu funkcji „Bridge”. W
takiej sytuacji naczynie musi zakrywać trójkąty
(▲) dwóch pionowych pól grzejnych.
Najmniejsze i największe możliwe średnice wskazane są w poniższej tabeli i zależą od
jakości naczynia.
Pole grzejne indukcyjne Średnica dna garnka do gotowania indukcyjnego
Średnica (mm) Minimum (mm) Maksimum (mm)
210 140 210
Przy zastosowaniu garnków mniejszych niż średnice minimalne, pole grzejne
indukcyjne może nie działać.
17
min.
OBSŁUGA
Dla zapewnienia optymalnego kontrolowania temperatury przez moduł indukcyjny dno naczynia musi być płaskie.
Wklęsłe dno garnka lub głęboko wytłoczonym logo producenta mają negatywny wpływ na kontrolowanie temperatury przez moduł indukcyjny i mogą powodować przegrzanie naczyń.
Nie należy używać uszkodzonych naczyń np. ze zdeformowanym dnem na skutek nadmiernej temperatury.
Dobór garnków dla pola indukcyjnego
Oznakowanie na
naczyniach kuchennych
Używaj garnków magnetycznych (z emaliowanej blachy, ferrytowej stali nierdzewnej, z żeliwa), sprawdź
przy kła da jąc magnes do dna garnka (musi przylgnąć)
Stal nierdzewna Nie wykrywa obecności garnka
Za wyjątkiem garnków z ferromagnetycznej stali
Aluminium Nie wykrywa obecności garnka
Żeliwo Wysoka sprawność
Uwaga: garnki mogą porysować płytę
Stal emaliowana Wysoka sprawność
Zaleca sie naczynia o płaskim, grubym i gładkim dnie
Szkło Nie wykrywa obecności garnka
Porcelana Nie wykrywa obecności garnka
Naczynia z dnem
miedzianym
Nie wykrywa obecności garnka
Sprawdź, czy na etykiecie znajduje się
znak informujący, że garnek nadaje się
do płyt indukcyjnych
18
OBSŁUGA
4
1
1
2

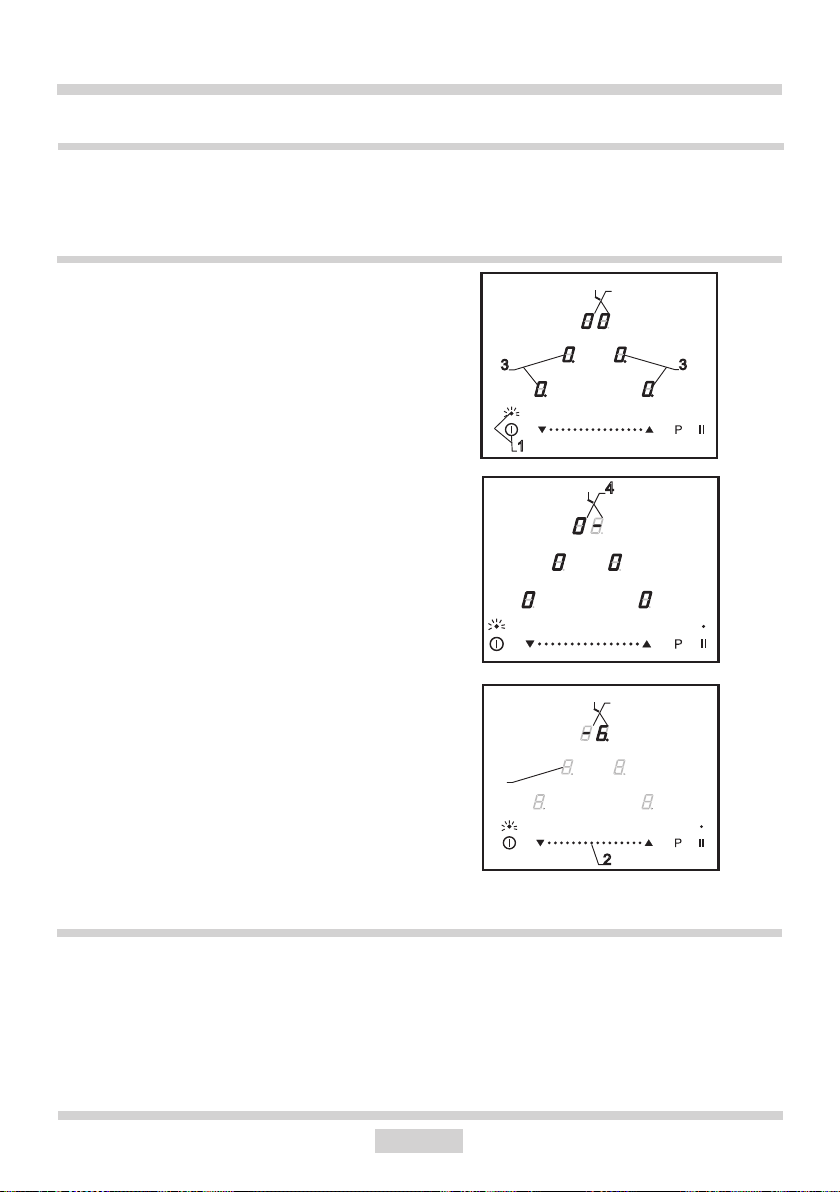

Panel sterowania
Panel sterujący posiada nowej generacji sensory (3,4) „DIGI SelectSensor”, gdzie wskaźnik pola
grzejnego (wyświetlacz) jest jednocześnie sensorem wyboru pola grzejnego oraz zegara.
Sensor zmiany mocy grzejnej (2) jest to sensor wykonany w technologii „Slider” pozwalający
na regulację mocy grzania (19), jak również ustawień zegara (199) przez dotknięcie i przesunięcie palcem po wyznaczonym obszarze (2):
w prawo zwiększa wartość mocy grzania
w lewo zmniejsza wartość mocy grzania.
Ponadto możliwe jest bezpośrednie wybranie odpowiedniej wartości mocy grzania na sensorze, przyciskając w dowolne miejsce sensora zmiany mocy grzania (2).
● Po podłączeniu płyty do sieci elektrycznej, na chwilę zapalą się wszystkie wskaźniki. Płyta
grzejna jest gotowa do eksploatacji.
● Płyta grzejna wyposażona jest w elektroniczne sensory, które włączamy przyciskając
palcem przez minimum 1 sekundę.
● Każde włączenie sensorów sygnalizowane jest dźwiękiem.
Nie należy ustawiać żadnych przed mio tów na po wierzch niach sen so rów (może zo stać wyzwo lo ne roz po zna nie uster ki), po wierzch nie te na le ży utrzy my wać sta le w czystości.
Włączenie płyty grzejnej
Sensor włącz/wyłącz (1) musi być przytrzymany palcem przynajmniej 1 sekundę.
Płyta grzejna jest aktywna, nad sensorem
(1) świeci się dioda sygnalizacyjna LED, a
na wszystkich wskaźnikach (3,4) świeci się
cyfra „0” i pulsuje kropka dziesiętna.
Jeżeli w ciągu 20 sekund nie zo stanie prze ste ro wa ny żaden sen sor,
wówczas płyta grzej na wyłącza się.
3
3
Włączenie pola grzejngo
Po włączeniu płyty grzejnej sensorem (1),
w przeciągu następnych 20 sekund należy
włączyć wybrane pole grzejne (3).
1. Po dotknięciu sensora oznaczającego
wybrane pole grzejne (3), na odpowiadającym temu polu wskaźniku stopnia mocy
świeci się cyfra „0” i kropka dziesiętna.
2. Przesuwając palcem po sensorze (2) ustawiamy pożądany stopień mocy grza nia.
3
19
OBSŁUGA
6
2
Jeżeli w ciągu 20 sekund po włą cze niu płyty nie zostanie prze ste ro wa ny żaden
sen sor, wówczas pole grzejne wyłącza się.
Pole grzejne jest aktywne gdy na wszystkich wyświetlaczach świeci się cyfra lub
litera oraz kropka dziesiętna, co oznacza, że pole jest gotowe do wykonywania
na staw mocy grzej nej.
Nastawienie stopnia mocy grzania pola indukcyjnego
W cza sie wskazania na wskaź ni ku pola grzej ne go (3) “0” i kropki dziesiętnej mo że my zacząć
nastawiać po żą da ny stopień mocy grzania przesuwając palcem po sen so rze (2).
Funkcja Booster “P”
Funkcja Booster polega na zwiększeniu mocy
pola Ø 210 z 2100W na 3700W.
Przy załączonym i aktywnym polu grzejnym
(3) naciśnięcie sensora (6) powoduje za
łą cze nie funkcji Booster (przyspieszenia
gotowania), co jest sygnalizowane po ja
wie niem się litery “P” na wy świe tla czu pola
grzejnego (3).
Wyłączenie funkcji Booster następuje po
na ci śnię ciu sensora (2) i zmniejszeniu mocy
grzejnej przy aktywnym polu grzejnym, lub po
podniesieniu garnka z pola grzejnego.
3
Czas działania funkcji Booster jest
ograniczony przez panel sensorowy
do 10 minut. Po automatycznym wyłączeniu funkcji Booster, pole grzejne grzeje dalej z mocą nominalną.
Funkcja Booster może być ponownie włączona, pod warunkiem, że
czujniki temperatury w układach
elektronicznych i cewki mają taką
możliwość.
Jeżeli garnek zostanie zdjęty z pola
grzejnego w czasie działania funkcji
Booster, funkcja jest nadal aktywna
i odliczanie czasu jest kontynuowane.
W przypadku przekroczenia temperatury
(układu elektronicznego lub cewki) pola
grzejnego podczas działania funkcji Booster, funkcja Booster jest automatycznie
wyłączana. Pole grzejne powraca do mocy
nominalnej.
20
OBSŁUGA
1
6
Sterowanie funkcją Booster

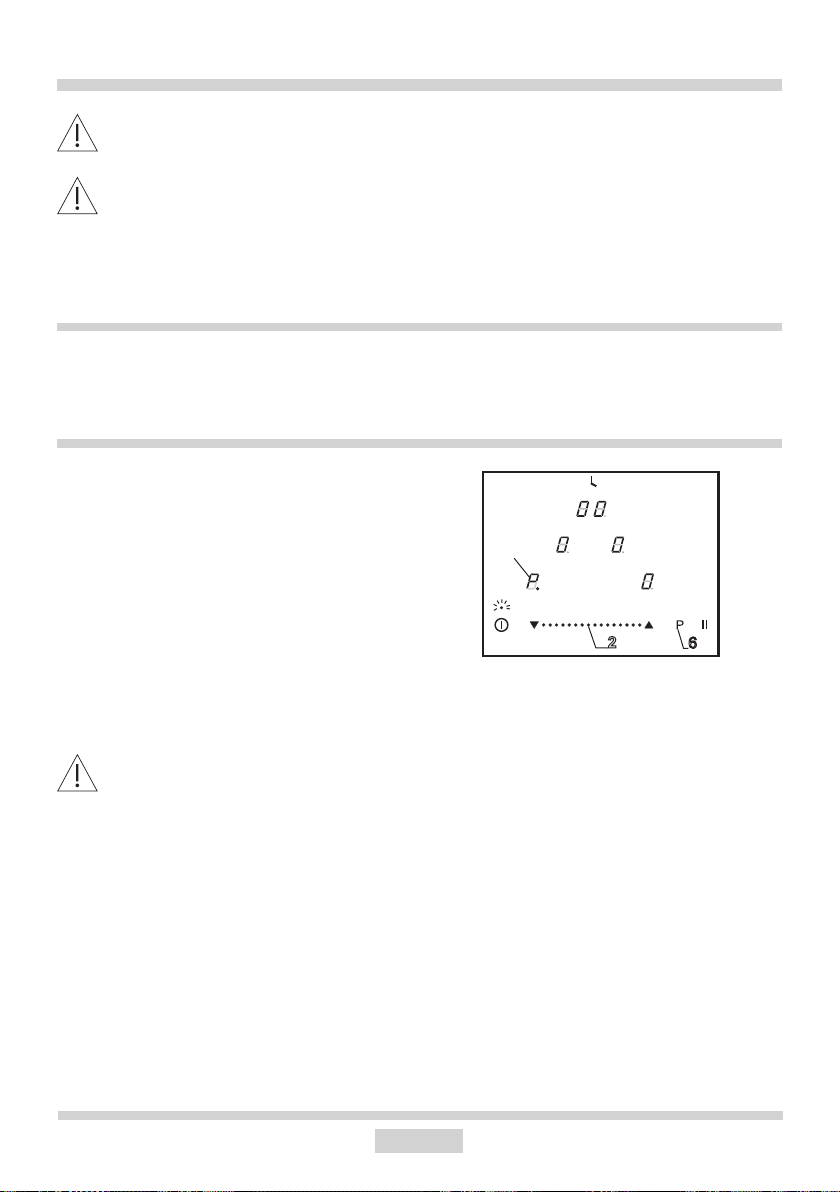

Strefy gotowania są połączone parami pionowo (Patrz rys.) Całkowita moc jest dzielona w
obrębie tych par.
Próba włączenia funkcji Booster dla obu stref gotowania jednocześnie spowodowałaby przekroczenie maksymalnej dostępnej mocy. W takim przypadku moc grzania pierwszej aktywowanej
strefy grzewczej zostanie obniżona do możliwie największego poziomu.
Jeżeli przy włączeniu funkcji
Booster moc całkowita jest zbyt
duża, moc grzejna drugiego pola
w parze zostanie automatycznie
zredukowana.
Wartość zredukowanej mocy grzejnej
zależy od wielkości stosowanych
garnków.
Funkcja blokady
Funkcja blokady służy do tego aby chronić płytę grzejną przed niezamierzonym uruchomieniem przez dzieci, a jej włączenie możliwe jest po odblokowaniu.
Blokowanie płyty grzejnej
Włączenie blokady jest możliwe tylko wtedy ,
kiedy panel sensorowy płyty jest włączony
oraz żadne z pól grzejnych i zegar nie jest
aktywne ( na wyświetlaczach świecą się cyfry
„0” z migającą kropką).
Po włączeniu panelu sensorem (1) należy
jednocześnie nacisnąć sensor (3) pola
grzejnego przedniego prawego z sensorem
(6), po czym ponownie nacisnąć sensor (3)
pola grzejnego przedniego prawego. Teraz
na wszystkich wyświetlaczach pojawi się
„L” co oznacza włączenie funkcji blokady.
Jeżeli pola są gorące będzie wyświetlana na
przemian litera „L” z literą „H”.
3
Blokowanie płyty należy wykonać
w ciągu 10s i nie można naciskać
żadnych innych sensorów niż opisane. W przeciwnym razie płyta nie
zostanie zablokowana.
21
OBSŁUGA
1
6
1
6
Płyta zostaje zablokowana aż do
jej odblokowania, nawet jeśli panel
płyty jest włączany i wyłączany.
Odłączenie płyty od sieci zasilającej
nie spowoduje wyłączenia blokady
płyty.
Odblokowanie płyty na czas gotowania
Po włączeniu panelu płyty sensorem (1) na
wszystkich wyświetlaczach pojawi się litera
„L”. Następnie należy jednocześnie nacisnąć
sensor (3) pola grzejnego przedniego prawego
z sensorem (6). Litery „L” znikną a na wyświe-
tlaczach pól grzejnych pojawią się cyfry ”0.” z
migającą kropką. Następnie można rozpocząć
włączanie pól grzejnych.
( jak opisano w rozdziale „Nastawianie stop-
nia mocy grzania pola indukcyjnego”).
Odblokowanie płyty na stałe
3
Po włączeniu panelu płyty sensorem (1) na
wszystkich wyświetlaczach pojawi się litera
„L”. Następnie należy jednocześnie nacisnąć
sensor (3) pola grzejnego przedniego prawego
z sensorem (6), po czym ponownie nacisnąć
sensor (6). Panel sensorowy płyty zostaje
wyłączony ( wyświetlacze są zgaszone ).
Odblokowanie płyty należy wykonać
w ciągu 10s i nie można naciskać
żadnych innych sensorów niż opisane. W przeciwnym przypadku płyta
nie zostanie odblokowana na stałe.
Jeżeli panel sensorowy płyty został
prawidłowo odblokowany to po naciśnięciu sensora (1) na wszystkich
wyświetlaczach pojawi się cyfra
„0” z migającą kropką. Jeżeli pola
są gorące będzie wyświetlana na
przemian cyfra „0” z literą „H”.
3
22
OBSŁUGA
Wskaźnik nagrzania szcząt ko we go
W chwili wyłączenia go rą ce go pola grzejnego wskazywane jest „H” jako sygnał „pole grzej
ne jest gorące!”.
W tym czasie nie wolno do ty kać
pola grzejnego ze względu na
moż li wość poparzenia się ani stawiać na nim wraż li wych na cie pło
przed mio tów !
Gdy wskaźnik ten zgaśnie, moż na do tknąć
pole grzejne, mając świa do mość, że nie wy
sty gło ono jeszcze do wartości tem pe ra tu ry
otoczenia.
Przy braku napięcia wskaź nik nagrza nia szcząt ko we go nie świeci
się.
Ograniczenie czasu pracy
W celu zwiększenia niezawodności pra cy
płyta indukcyjna wyposażona jest w ogra
nicz nik cza su pracy dla każ de go z pól grzej
nych. Mak sy mal ny czas pracy usta la się
sto sow nie do ostatnio wy bra ne go stopnia
mocy grzej nej.
Jeżeli nie zmieniamy stopnia mocy grzej nej
przez dłuższy czas (patrz ta be la), wów czas
przynależne pole grzej ne zo sta je au to ma tycz
nie wyłączone i uak tyw nio ny zo sta je wskaź nik
na grza nia szcząt ko we go. Możemy jed nak w
każ dej chwi li włączać i ob słu gi wać po szcze
gól ne pola grzejne zgod nie z instrukcją użyt
ko wa nia.
23
Stopień
mocy grzej nej
1 6
2 6
3 5
4 5
5 4
6 1,5
7 1,5
8 1,5
9 1,5
P 0,16
Maksymalny
czas pracy
w go dzi nach
2
OBSŁUGA
2
2
Funkcja automatycznego dogrzewania
● Wybrane pole grzejne (3) musi być aktywne, ustawione na poziom „0.” ( kropka
dziesiętna świeci się ).
● Następnie sensorem (2), przesuwając
palcem w prawo, ustawiamy poziom mocy
grzejnej na poziom „9”
● Po ustawieniu mocy grzejnej na poziom
„9” ponownie naciskamy na sensor (2) w
miejscu gdzie został wybrany poziom „9”.
Na wyświetlaczu natychmiast pojawi się
A
litera „ ”
● Teraz sensorem (2), przesuwając palcem
w lewo wybieramy planowany docelowo
stopień mocy grzejnej.
Na wskaźniku stopnia mocy danego pola
grzejnego, naprzemiennie pojawia się
litera „ ” i zaprogramowany docelowo
przez użytkownika stopień mocy.
Po upływie czasu dostarczania dodatkowej
mocy, pole grzejne automatycznie przełączy się na wybrany stopień mocy, który
pozostanie widoczny na wskaźniku.
A
3
3
Jeśli po włączeniu funkcji automatyki szybkiego dogrzewania, sensor
wyboru stopnia mocy ustawiony
zostanie na pozycji „0” dłużej niż
3 sekundy tzn. nie zostanie dokonany wybór stopnia mocy, funkcja
automatyki szybkiego dogrzewania
wyłączy się.
Jeśli naczynie zostanie zdjęte z pola
grzejnego i postawione ponownie
przed upływem czasu trwania automatyki dogrzewania, dogrzewanie z
dodatkową mocą będzie przeprowadzone do końca.
24
Stopień
mocy grzej nej
1 0,8
2 2,4
3 3,8
4 5,2
5 6,8
6 2,0
7 2,8
8 3,6
9 0,2
Czas trwania
automatycznego
dogrzewania
dodatkową mocą
(w minutach)
-
OBSŁUGA
4
2
4
2
4
Funkcja zegara
Zegar programujący ułatwia proces gotowania dzięki możliwości zaprogramowania czasu
działania pól grzejnych. Może również służyć jako minutnik.
Włączenie zegara
Zegar programujący ustawia proces gotowania dzięki możliwości zaprogramowania
czasu działania pól grzejnych. Funkcje tą
można załączyć wyłącznie przy gotowaniu
(gdy moc grzejna jest większa od „0”). Funkcję zegara można włączyć jednocześnie na
wszystkich czterech polach grzejnych. Zegar można ustawić w zakresie od 1 do 99
minut co 1 minutę.
Aby ustawić czas zegara należy:
● sensorem (3) wybrać pole grzejne i ustawić sensorem (2) moc grzejną w zakresie
19. Na wyświetlaczu świeci się wybrana
moc grzejna w zakresie od 19 z kropką
dziesiętną (np.”4.”).
● następnie w czasie 10 sek. należy wybrać sensor aktywacji zegara (4). Na
wyświetlaczu (4) pokaże się cyfra „0” i
symbol kreski „-„ z migającą diodą (5)
sygnalizującą załączenie odpowiedniego
pola grzejnego.
● po aktywacji zegara przesuwając palcem
po sensorze (2) należy ustawić czas zegara. W pierwszej kolejności następuje
ustawienie drugiej cyfry, a następnie
ustawienie pierwszej cyfry. Po ustawieniu
drugiej cyfry zegar automatycznie przechodzi do ustawiania pierwszej cyfry na
wyświetlaczu świeci się symbol kreski
„-„ z ustawionym czasem drugiej cyfry
( np. „- 6”). Jeżeli nie ustawimy żadnej
wartości dla pierwszej cyfry to po 10 sek.
zegar zamiast symbolu kreski „-„ przyjmie
wartość „0” ( np. „0 6” ).
Zegar zacznie działać gdy dioda (5) sy-
gnalizująca załączenie odpowiedniego
pola grzejnego przestanie migać.
5
3
5
3
5
3
25
OBSŁUGA
Zmiana zaprogramowanego czasu gotowania
W każdej chwili gotowania można zmienić zaprogramowany czas jego trwania.
W tym celu należy przeprowadzić taką samą procedurę programowania jak w punkcie
„Włączenie zegara” z taką różnicą, że po wyborze pola grzejnego sensorem (3) nie ustawiamy mocy grzejnej za pomocą sensora (2) tylko bezpośrednio przechodzimy do procedury
aktywacji zegara za pomocą sensora (4).
Kontrola upływu czasu gotowania
Czas pozostały do końca gotowania można w każdej chwili sprawdzić, dotykając sensora
wyboru pola grzejnego (3).
Wyłączenie zegara
Po upływie zaprogramowanego czasu
gotowania, włączy się sygnał dźwiękowy,
który można wyłączyć dotykając dowolnego
sensora lub alarm wyłączy się automatycznie
po 2 minutach.
Jeśli zachodzi potrzeba wcześniejszego
wyłączenia zegara:
● sensorem (3) wybieramy pole grzejne na
którym chcemy wyłączyć zegar.
● następnie w czasie 10 sek. należy wybrać
sensor aktywacji zegara (4). Na wskaźniku aktywacji zegara (4) pokaże się cyfra
„0” i symbol kreski „-„ z migającą diodą (5)
sygnalizującą załączenie odpowiedniego
pola grzejnego.
● po czasie 10 sek. od wybrania sensora
(4) lub po ponownym wybraniu sensora
(3) zegar wyłączy się i wskaźnik aktywacji
zegara (4) zgaśnie.
5
3
3
4
4
26
OBSŁUGA
4
1
4
2
Zegar jako minutnik
Zegar programujący czas gotowania może być używany jako minutnik, jeśli nie jest czasowo
sterowane działanie pól grzejnych.
Włączenie minutnika
Jeśli płyta kuchenna jest wyłączona:
● dotknięciem sensora włącz/wyłącz płyty
grzejnej (1), włączamy płytę. Na wskaźnikach pól grzejnych (3) pojawi się cyfra
„0” a nad sensorem (1) zapali się dioda
sygnalizacyjna.
● następnie w czasie 10 sek. należy wybrać
sensor aktywacji minutnika (4). Na wskaźniku minutnika (4) pokaże się cyfra „0” i
symbol kreski „-„
● po aktywacji minutnika przesuwając palcem po sensorze (2) należy ustawić czas
minutnika. W pierwszej kolejności następuje ustawienie drugiej cyfry, a następnie
ustawienie pierwszej cyfry. Po ustawieniu
drugiej cyfry minutnik automatycznie
przechodzi do ustawiania pierwszej cyfry
na wskaźniku świeci się symbol kreski „-„
z ustawionym czasem drugiej cyfry ( np.
„- 6”). Jeżeli nie ustawimy żadnej wartości
dla pierwszej cyfry to po 10 sek. minutnik zamiast symbolu kreski „-„ przyjmie
wartość „0”. ( np. „06” ). Minutnik zacznie
działać gdy na wskaźnikach pól grzejnych
(3) cyfra „0” zgaśnie.
3
4
3
3
Wyłączenie minutnika
Po upływie zaprogramowanego czasu, włączy się ciągły alarm dźwiękowy, który można wyłączyć dotykając dowolnego sensora lub alarm wyłączy się automatycznie po 2 minutach.
Jeśli zachodzi potrzeba wcześniejszego wyłączenia minutnika to należy dwukrotnie nacisnąć
sensor włącz/wyłącz (1). Wszystkie wskazania na wyświetlaczu zgasną.
27
OBSŁUGA
1
2
Funkcja podgrzewania
Funkcja podgrzewania potrawy utrzymuje ciepło gotowej żywności na polu grzejnym. Wybrane
pole grzejne jest włączone na niską moc grzania. Moc pola grzejnego jest sterowana poprzez
funkcje podgrzewania potrawy, tak że temperatura potrawy wynosi w przybliżeniu 65°C. Dlatego
ciepła, gotowa do spożycia potrawa nie zmienia niekorzystnie swojego smaku i nie przywiera do
dna garnka. Funkcję tą można także wykorzystać do roztopienia masła, czekolady itp.
Warunkiem prawidłowego wykorzystania funkcji jest zastosowanie odpowiedniego garnka z płaskim dnem, aby temperatura garnka była dokładnie mierzona przez czujnik umieszczony w polu
grzejnym.
Funkcję podgrzewania potrawy można włączyć na każdym polu.
Ze względów mikrobiologicznych nie zaleca się zbyt długiego utrzymywania potrawy w cieple,
dlatego też przy tej funkcji panel sensorowy wyłącza się po 2 godzinach.
Funkcja podgrzewania potrawy jest ustawiona jako dodatkowa moc grzania pomiędzy
pozycją „0 1” i pojawia się na wyświetlaczu
jako symbol „ ”
Włączenie funkcji podgrzewania wykonuje
się tak samo jak opisano to w punkcie
„Włączenie pola grzejnego”
Wyłączenie funkcji podgrzewania wykonuje
się tak samo jak opisano to w punkcie
„Wyłączenie pól grzejnych”.
3
0
1
Funkcja Stop’n go „II”
Funkcja Stop’n go działa jak standardowa pauza. Dzięki niej możesz w dowolnym momencie
zawiesić działanie płyty i powrócić do poprzednich nastaw.
Aby włączyć funkcję stop’n go musi być
włączone przynajmniej jedno pole grzejne.
Następnie naciskamy sensor (7). Na wszystkich wskaźnikach pól grzejnych (3) zapala
się symbol „II” a nad sensorem (7) zapala
się dioda sygnalizacyjna.
Aby wyłączyć funkcję stop’n go należy
ponownie nacisnąć sensor (7) dioda sygnalizacyjna zaczyna migać, a następnie nacisnąć dowolny sensor (3). Na wskaźnikach
pól grzejnych (3) zapalą się nastawy które
były ustawione przed włączeniem funkcji
stop’n go.
3
1
28
3
7
OBSŁUGA
Funkcja stop’n go może trwać maksymalnie 10 minut. Jeśli funkcja stop’n go
nie zostanie zakończona w tym czasie to panel sensorowy wyłącza się.
Jeżeli sterowanie zostało przypadkowo wyłączone sensorem włącz/wyłącz (1) funkcja
stop’n go pozwala na szybkie przywrócenie
ustawień. Po wyłączeniu panelu sensorem
włącz/wyłącz (1) w czasie 6 sek. należy ponownie nacisnąć sensor (1) na wskaźnikach
3
pól grzejnych (3) pojawi się cyfra „0” a nad
sensorem (7) zacznie migać dioda sygnalizacyjna. Następnie w czasie kolejnych 6 sek.
1
należy nacisnąć sensor (7). Na wskaźnikach
pól grzejnych (3) zapalą się nastawy które
były ustawione przed przypadkowym wyłączeniem sterowania.
Funkcja Bridge

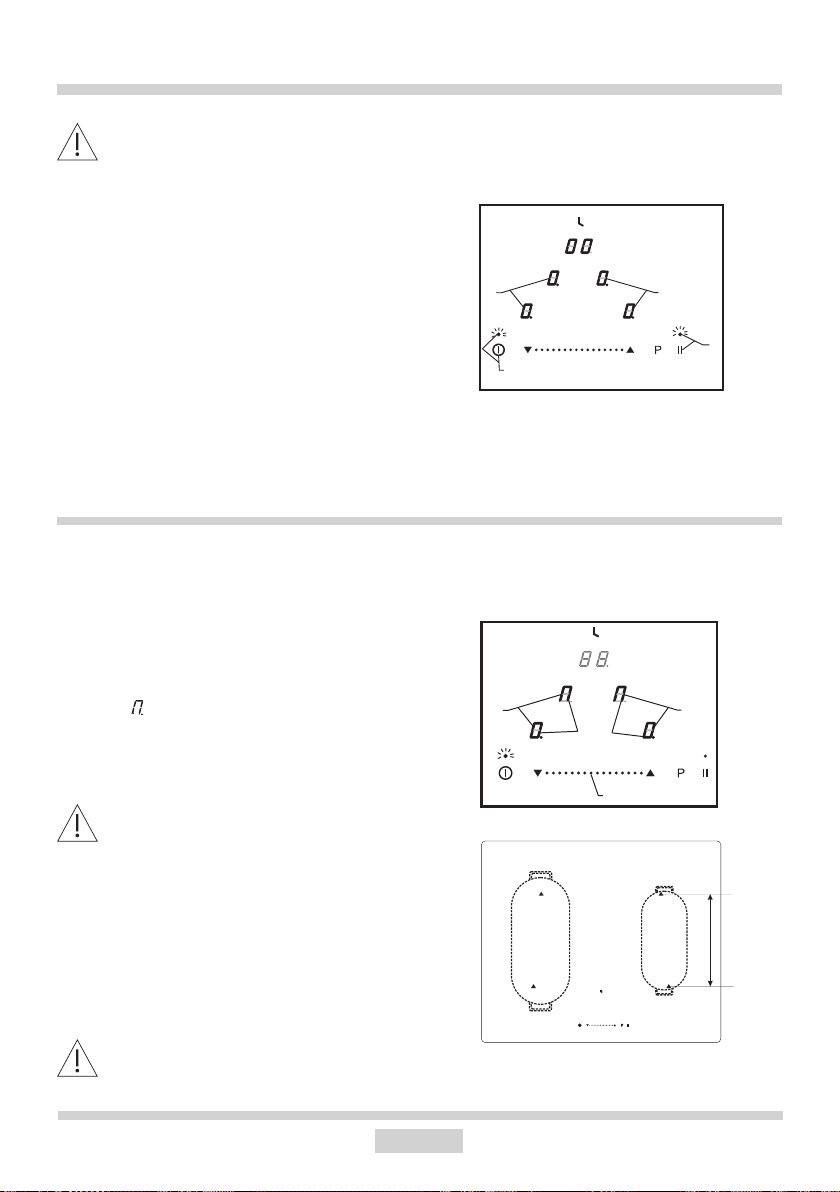

Dzięki funkcji Bridge możesz kontrolować 2 pola grzejne płyty jako jedną strefę grzania.
Funkcja Bridge jest bardzo wygodna, szczególnie gdy używasz do gotowania garnków typu
brytfanny.
Aby włączyć funkcje Bridge wystarczy
nacisnąć jednocześnie 2 sensory wyboru pola grzejnego (3) po prawej lub lewej
stronie. Na górnym wyświetlaczu zapali się
symbol „ ” a na dolnym wyświetlaczu pojawi się cyfra „0”. Następnie przesuwając
palcem po sensorze zmiany mocy grzejnej
(2) ustawiamy dowolną moc grzania.
Od tej pory sterujesz dwoma polami grzejnymi za pomocą jednego
sensora.
3
3
7
3
2
Aby wyłączyć funkcję Bridge należy ponownie nacisnąć jednocześnie 2 sensory
wyboru pola grzejnego (3) te same za pomocą których funkcja Bridge została uruchomiona. Na wyświetlaczach zapala się
cyfra „0”.
Od tej pory pola działają oddzielnie.
min.
29
OBSŁUGA
Wyłączanie pól grzejnych
● Pole grzejne musi być aktywne. Kropka
dziesiętna świeci się.
● Przesuwając palcem w lewo po sensorze
(2) zmniejszamy stopień mocy do „0”.
Po ok.10 sekundach pole grzejne
przestaje być aktywne.
Pole grzejne jest gorace, na wskaźniku pola grzejnego (3) przez ok
10 sekund świeci się litera „H” na
przemian z cyfrą „0”, a następnie
tylko litera „H”.
3
1
3
2
Wyłączanie całej płyty grzejnej
● Płyta grzejna pracuje, gdy włączone jest
co najmniej jedno pole grzejne.
● Na ci ska jąc sen sor włączenie/wyłączenie
(1) wyłączamy całą płytę grzej ną.
Jeżeli pole grzejne jest gorące, na
wskaźniku pola grzej ne go (3) świeci się litera “H” - symbol nagrzania
szcząt ko we go.
1
3
3
1
2
30
CZYSZCZENIE I KONSERWACJA
Dbałość użytkownika o bieżące utrzy ma nie
płyty w czy sto ści oraz wła ści wa jej kon ser wa
cja, wywierają zna czą cy wpływ na wy dłu że nie
okresu jej bez a wa ryj nej pracy.
Przy czyszczeniu ceramiki obo wią
zu ją te same za sa dy co w przypadku
po wierzch ni szklanych. W żad nym
wy pad ku nie sto so wać ścier nych lub
agre syw nych środ ków czysz czą cych
ani piasku do szo ro wa nia czy gąbki o
dra pią cej powierzchni.
Nie należy także stosować urządzeń
czyszczących na parę.
Czyszczenie po każdym użyciu
● Lekkie, nieprzypalone zabrudzenia
ze trzeć wil got ną ście recz ką bez środka
czysz czą ce go. Za sto so wa nie środ ka do
mycia naczyń może spo wo do wać wy
stą pie nie nie bie ska wych prze bar wień.
Te upo rczy we pla my nie za wsze dadzą
się usu nąć przy pierw szym czysz cze niu,
nawet przy za sto so wa niu spe cjal ne go
środka do czyszczenia.
● Mocno przywarte zanieczyszczenia
usu wać ostrym skrobakiem. Następnie
ze trzeć po wierzch nię grzej ną wilgotną
ście recz ką.
Usuwanie plam
● Jasne plamy o zabarwieniu perłowym
(po zo sta ło ści alu mi nium) można usu-
wać z ochło dzo nej płyty grzej nej przy
pomocy spe cjal ne go środ ka czysz czą
ce go. Po zo sta ło ści wapienne (np. po
wy ki pie niu wody) moż na usu wać octem
lub spe cjal nym środ kiem czysz czą cym.
● Przy usuwaniu cukru, potraw z za war
to ścią cu kru, two rzyw sztucznych i folii
alu mi nio wej nie wolno wy łą czać danego
pola grzejnego! Na le ży na tych miast do
kład nie zeskrobać resztki (w go rą cym
stanie) ostrym skro ba kiem z go rą ce go
pola grzej ne go. Po usunięciu za bru dze
nia można płytę wy łą czyć i ostudzoną
już pły tę do czy ścić spe cjal nym środ kiem
czysz czą cym.
Skrobak do czyszczenia płyty
Specjalne środki czyszczące można nabyć w
do mach to wa ro wych, specjalnych skle pach
elek tro tech nicz nych, drogeriach, w handlu
spożywczym i w sa lo nach ku chen nych.
Ostre skrobaki można kupić w skle pach dla
maj ster ko wi czów oraz w skle pach ze sprzę
tem bu dow la nym, jak również w sklepach z
ak ce so ria mi malarskimi.
31
CZYSZCZENIE I KONSERWACJA
Nigdy nie nanosić środka czysz czą ce go
na gorącą płytę grzejną. Najlepiej po zwo lić
środ kom czyszczącym po de schnąć i po tem
do pie ro je zetrzeć na mokro. Ewen tu al nie
po zo sta ją ce reszt ki środka czysz czą ce go
należy ze trzeć wilgotną ście recz ką przed
ponownym na grza niem. W prze ciw nym razie
mogą one dzia łać żrąco.
W przypadku nieprawidłowego po stę powa nia z ceramiczną po wierzch nią grzej ną
płyty nie po no si my od po wie dzial no ści z
tytułu gwarancji!
Przeglądy okresowe
Poza czynnościami mającymi na celu bie żą ce
utrzy ma nie płyty w czy sto ści na le ży:
● przeprowadzać okresowe kon tro le dzia
ła nia ele men tów ste ru ją cych i ze spo łów
roboczych płyty. Po upły wie gwa ran cji,
przy naj mniej raz na dwa lata, na le ży
zle cić w punk cie obsługi serwisowej wy
ko na nie prze glą du tech nicz ne go płyty,
● usunąć stwierdzone usterki eks plo ata cyj ne,
● dokonać okresowej konserwacji ze spo łów
ro bo czych płyty.
Uwaga!
Jeżeli sterowanie z ja kie go kol wiek
po wo du nie daje się już ob słu gi wać
w sta nie włączonym pły ty, wówczas
na le ży wyłączyć ist nie ją cy wy łącz nik
głów ny lub wy krę cić odpowiedni bez
piecz nik i zwrócić się do ser wi su.
Uwaga!
W przypadku wystąpienia pęk nięć
lub wy ła mań płyty ceramicznej
na le ży pły tę grzej ną natychmiast
wy łą czyć i odłą czyć od sie ci. W tym
celu należy wy łą czyć bez piecz nik
lub wyciągnąć wtycz kę z gniazd ka.
Następnie na le ży zwró cić się do
ser wi su.
Uwaga!
Wszelkie naprawy i czyn no ści re gu
la cyj ne powinny być wy ko ny wa ne
przez wła ści wy punkt ob słu gi ser wi
so wej lub przez in sta la to ra po sia da
ją ce go sto sow ne upraw nie nia.
32
POSTĘPOWANIE W SYTUACJACH AWARYJNYCH
W każdej sytuacji awaryjnej na le ży:
● wyłączyć zespoły robocze płyty
● odłączyć zasilanie elektryczne
● zgłosić naprawę
● niektóre drob ne usterki użyt kow nik może usunąć sam, kierując się wska zów ka mi po da
ny mi w ta be li poniżej; zanim zwró cą się Pań stwo do działu ob słu gi klien ta lub serwisu
należy spraw dzić kolejne punk ty w tabeli.
PROBLEM PRZYCZYNA POSTĘPOWANIE
1.Urządzenie nie działa - przerwa w dopływie prądu -sprawdzić bezpiecznik in
sta la cji domowej, prze pa lo
ny wymienić
2.Urządzenie nie reaguje na
wprowadzane wartości
3.Urządzenie nie reaguje i
wy da je długi sygnał aku
stycz ny
4.Całe urządzenie się wy łą
cza
5.Jedno pole grzejne wy łą cza
się, na wyświetlaczu świeci
się litera „H”
6. Nie świeci wskaźnik
ciepła szczątkowego, mimo
że pola grzej ne są jeszcze
gorące.
- panel obsługowy nie zo stał
włączony
- zbyt krótko naciskano
przy cisk (mniej niż sekundę)
- naciśnięto równocześnie
więcej przycisków
- nieprawidłowa obsługa
(na ci śnię to niewłaściwe
sen so ry lub zbyt szybko)
- sensor(y) zakryty(e) lub
za bru dzo ny(e)
- po włączeniu nie wpro
wa dzo no żadnych wartości
przez czas dłuższy niż 20 s
- sensor(y) zakryty(e) lub
za bru dzo ny(e)
- ograniczenie czasu pracy - ponownie włączyć pole grzej ne
- sensor(y) zakryty(e) lub
za bru dzo ny(e)
przegrzanie elementów
elektronicznych
przerwa w dopływie prą
du,urzą dze nie zostało odłą
czo ne od sieci.
- włączyć
- naciskać przyciski nieco
dłu żej
- zawsze naciskać tylko
je den przycisk (z wyjątkiem gdy wyłączamy pole
grzejne)
- ponownie uruchomić płytę
- odkryć lub oczyścić sen-
sory
- ponownie włączyć panel
obsługowy i natychmiast
wpro wa dzić dane
- odkryć lub oczyścić sensory
- odkryć lub oczyścić sensory
wskaźnik ciepła szcząt ko
we go za dzia ła ponownie
do pie ro po naj bliz szym włą
cze niu i wy łą cze niu panelu
ste ro wa nia.
33
POSTĘPOWANIE W SYTUACJACH AWARYJNYCH
PROBLEM PRZYCZYNA POSTĘPOWANIE
7.Pęknięcie w kuchennej
płycie ceramicznej.
8.Gdy wada pozostaje
wciąż jeszcze nie usunięta.
9. Płyta indukcyjna wydaje
chrapliwe dźwięki.
10. Płyta indukcyjna wydaje dźwięki, kojarzące się z
gwiz dem.
11. Symbol E2 Przegrzanie cewek induk-
12. Symbol Er03 Przyciski sensorowe zakryte
Niebezpieczeństwo! Natychmiast odłączyć płytę
ceramiczną od sieci (bezpiecznik). Zwrócić się do
najbliższego serwisu.
Odłączyć kuchenną płytę ceramiczną od sieci (bez piecz
nik!). Zwrócić się do najbliższego serwisu.
Ważne!
Państwo są odpowiedzialni za prawidłowy stan urzą dze nia
i właściwe użytkowanie w gospodarstwie domowym. Jeżeli
z powodu błędu obsługi wezwą Państwo serwis, wówczas
wizyta taka nawet w okresie gwarancyjnym będzie się dla
Państwa wiązała z kosztami.
Za szkody spowodaowane nieprzestrzeganiem niniejszej
instrukcji nie możemy niestety odpowiadać.
Jest to zjawisko normalne. Pracuje wentylator chłodzący
układy elektroniczne.
Jest to zjawisko normalne. Zgodnie z częstotliwością pra
cy cewek podczas używania kilku stref grzewczych, przy
maksymalnej mocy płyta wydaje lekki gwizd.
niewystarczające chłodze-
cyjnych
są przez czas dłuższy niż 10
sekund, układ sensorowy wyłącza się.
nie,
sprawdzić czy warunki zabudowy płyty są zgodne z
instrukcją obsługi.
sprawdzić garnek zgodnie
z uwagą na str. 16.
Wyczyścić powierzchnię płyty
lub usunąć przedmioty znajdujące się na sensorach.
34
DANE TECHNICZNE
Napięcie znamionowe 400V 2N~50 Hz
Moc znamionowa płyt: PB*4VI511FTB4S*
pole grzejne indukcyjne Booster: Ø 210 mm
moc całkowita
Wymiary 616 x 518 x 45; 770 x 518 x 45
Waga ca.10,5 kg; ca.15 kg;
Spełnia wymagania norm EN 603351; EN 6033526 obowiązujących w Unii Europejskiej.
2,1kW/3,7kW
7,4kW
PB*4VI511AFTB4S*
2,1kW/3,7kW
7,4kW
35
GWARANCJA, OBSŁUGA POSPRZEDAŻNA
Gwarancja
Świadczenia gwarancyjne wg karty gwarancyjnej
Producent nie odpowiada za jakiekolwiek szkody spowodowane nieprawidłowym po stę po
wa niem z wyrobem.
Obsługa posprzedażna
W przypadku gdy zaistnieją jakiekolwiek problemy związane z użytkowaniem sprzętu Ami ca
to nasze CENTRUM SERWISOWE zapewni Państwu szybką i w pełni profesjonalną pomoc.
Chcemy bowiem wszystkim, którzy zaufali marce Amica zagwarantować pełen komfort ko
rzy sta nia z naszego wyrobu.
Prosimy z tabliczki znamionowej wpisać tutaj typ i nr fabryczny płyty
Typ..................................................... Nr fa brycz ny................................................
36
373839
Amica S.A.
ul.Mickiewicza 52
64510 Wronki
tel. 67 22 22 148
www.amica.com.pl
Loading...
