INSTRUKCJA

OBSŁUGI

PŁYTA INDUKCYJNA

PB*4VI517FTB4SACO

URZĄDZENIE NALEŻY URUCHAMIAĆ DOPIERO PO PRZECZYTANIU INSTRUKCJI!

IO-HOB-0761 v6 / 8072553

(01.2021)

- 2 -

Szanowny Kliencie

Od dziś codzienne obowiązki staną się prostsze niż kiedykolwiek. Urządzenie wyjątkowej łatwości obsługi i doskonałej efektywności. Po przeczytaniu instrukcji, obsługa nie będzie problemem.

Sprzęt, który opuścił fabrykę był dokładnie sprawdzona przed zapakowaniem pod względem bezpieczeństwa i funkcjonalności na stanowiskach kontrolnych.

Prosimy Państwa o uważną lekturę instrukcji obsługi przed uruchomieniem urządzenia. Przestrzeganie zawartych w niej wskazówek uchroni Państwa przed niewłaściwym użytkowaniem. Instrukcję należy zachować i przechowywać tak, aby mieć ją zawsze pod ręką.

to połączenie

Należy dokładnie przestrzegać instrukcji obsługi w celu uniknięcia nieszczęśliwych wypadków.

Z poważaniem

- 3 -

SPIS TREŚCI

WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA.............................................................5

JAK OSZCZĘDZAĆ ENERGIĘ............................................................................................9

ROZPAKOWANIE........................................................................................................10

USUWANIE ZUŻYTYCH URZĄ DZEŃ..............................................................................11

TWOJE URZĄDZENIE.......................................................................................................12

PODSTAWOWE INFORMACJE O URZĄDZENIU...........................................................13

ZASADA DZIAŁANIA PŁYTY INDUKCYJNEJ............................................................................13

CHARAKTERYSTYKA NACZYŃ...................................................................................................13

WYMIARY NACZYŃ.......................................................................................................................15

PRZED PIERWSZYM WŁĄCZENIEM PŁYTY.............................................................................15

OBSŁUGA....................................................................................................................16

PANEL STEROWANIA...................................................................................................................16

WŁĄCZENIE PŁYTY GRZEJNEJ...................................................................................................16

WŁĄCZENIE POLA GRZEJNEGO I NASTAWIENIE JEGO MOCY............................................16

WYŁĄCZENIE PÓL GRZEJNYCH.................................................................................................17

WYŁĄCZENIE CAŁEJ PŁYTY GRZEJNEJ...................................................................................17

FUNKCJA BOOSTER „B”...........................................................................................................17

FUNKCJA BLOKADY.....................................................................................................................18

WSKAŹNIK CIEPŁA RESZTKOWEGO „H”...................................................................................18

OGRANICZENIE CZASU PRACY..................................................................................................19

FUNKCJA AUTOMATYCZNEGO DOGRZEWANIA......................................................................19

FUNKCJA ZEGARA.......................................................................................................................20

ZEGAR JAKO MINUTNIK..............................................................................................................21

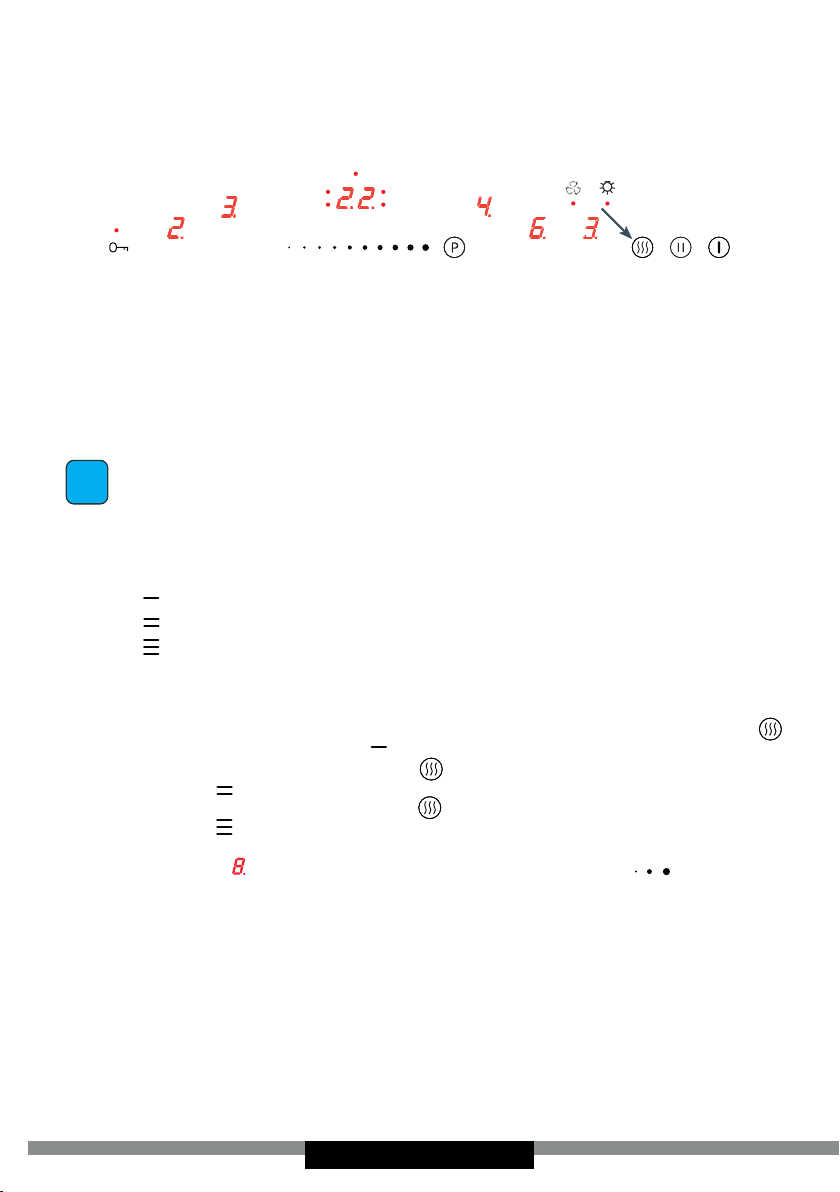

FUNKCJA PODGRZEWANIA.........................................................................................................22

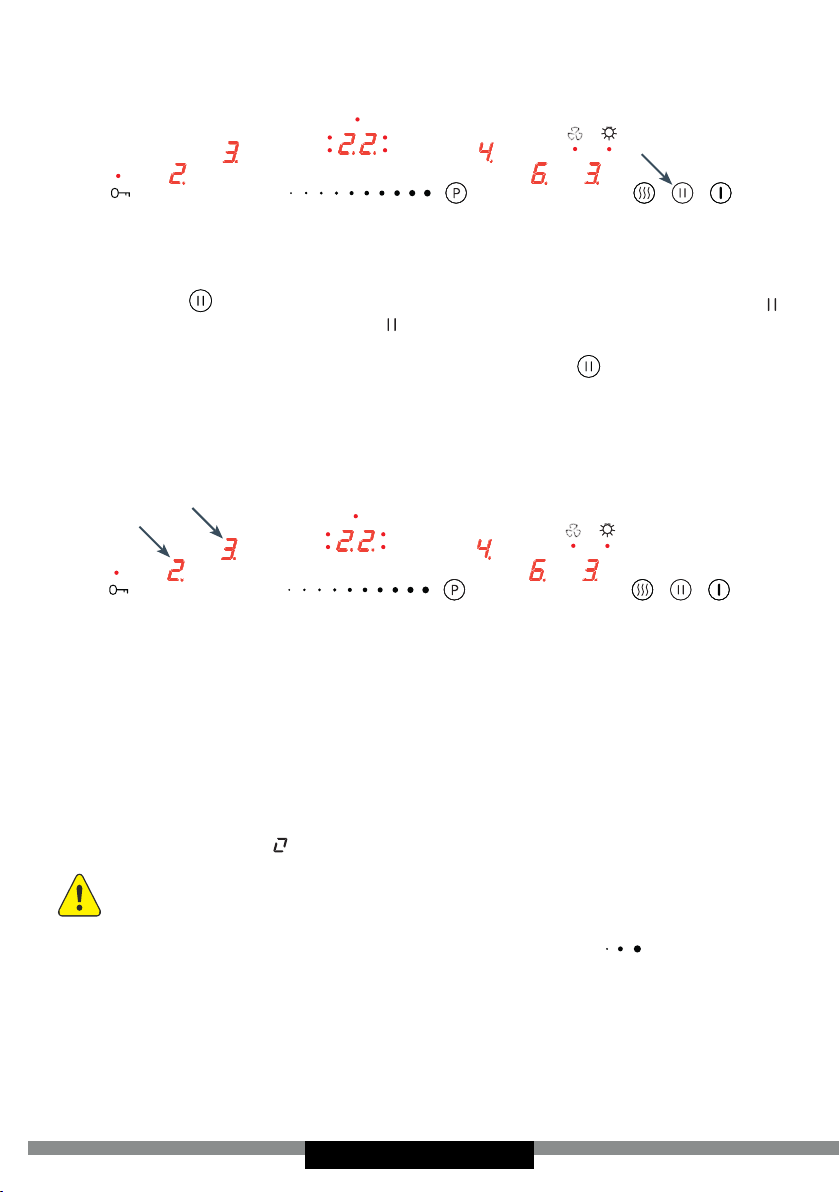

FUNKCJA STOP’N GO „II”............................................................................................................23

FUNKCJA BRIDGE.........................................................................................................................23

FUNKCJA DOPASOWYWANIA NACZYNIA DO POLA GRZEJNEGO.....................................24

PROCEDURA PRZYPORZĄDKOWANIA OKAPU DO PŁYTY......................................................25

PROCEDURA PRZYPORZĄDKOWANIA PŁYTY DO PIEKARNIKA.............................................26

PROCEDURA PRZYPORZĄDKOWANIA OKAPU DO PIEKARNIKA.............................................26

STEROWANIE OKAPEM................................................................................................................27

CZYSZCZENIE I KONSERWACJA...................................................................................28

CZYSZCZENIE PO KAŻDYM UŻYCIU..........................................................................................28

USUWANIE ZABRUDZEŃ..............................................................................................................28

POSTĘPOWANIE W SYTUACJACH AWARYJNYCH.................................................30

DANE TECHNICZNE.........................................................................................................32

GWARANCJA, OBSŁUGA POSPRZEDAŻOWA...........................................................33

GWARANCJA....................................................................................................33

INSTALACJA....................................................................................................................34

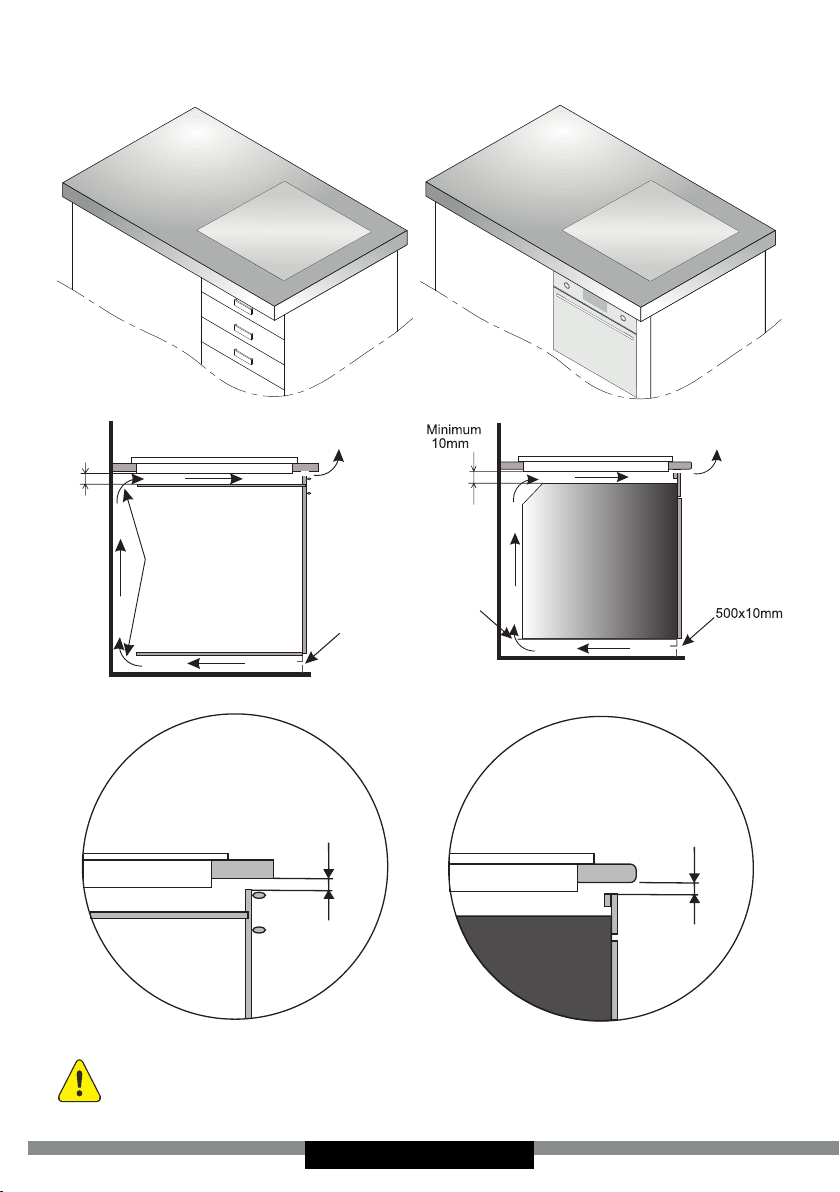

PRZYGOTOWANIE BLATU MEBLA DO ZABUDOWY PŁYTY.................................................34

INSTALOWANIE PŁYTY W OTWORZE MONTAŻOWYM............................................................36

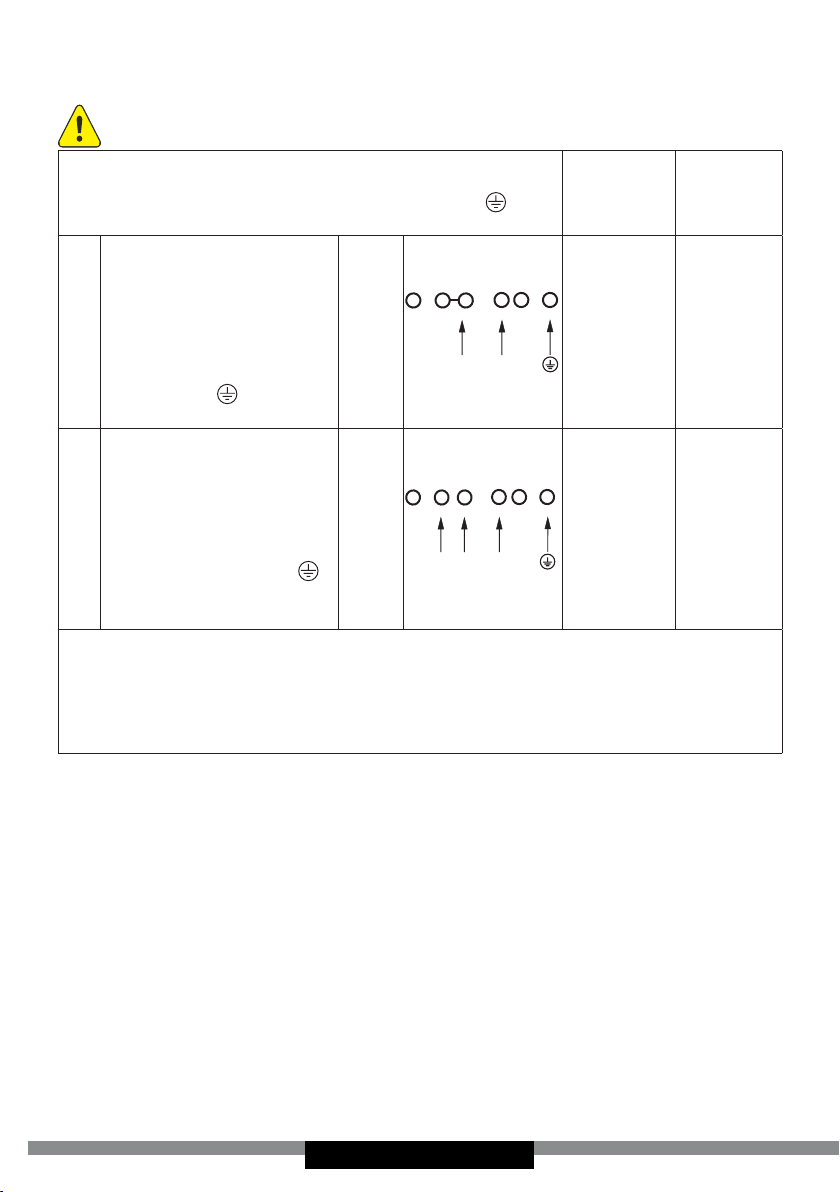

SCHEMAT MOŻLIWYCH POŁĄCZEŃ..........................................................................................37

- 4 -

WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

• Urządzenie zostało zaprojektowane wyłącznie jako urządzenie do gotowania. Każde inne jego zastosowanie (np. do ogrzewania pomieszczeń) jest niezgodne z jego przeznaczeniem i może być niebezpieczne.

• Producent zastrzega sobie możliwość dokonywania zmian nie wpływających na dzia ła nie urządzenia.

• Urządzenie i jego dostępne części stają się gorące podczas użycia. Możliwość dotknięcia elementów grzejnych powinno być objęte szczególną troską. Dzieci poniżej 8 roku życia powinny trzymać się z daleka, chyba że są pod stałą opieką.

• Niniejszy sprzęt może być używany przez dzieci w wieku od 8 lat i wyżej i osoby z ograniczeniami zycznymi, czuciowymi albo umysłowymi albo brakiem doświadczenia i wiedzy, jeśli odbywa się pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby odpowiadające za ich bezpieczeństwo. Należy zwracać uwagę na dzieci, aby nie bawiły się sprzętem. Sprzątanie i czynności obsługowe nie powinny być robione przez dzieci bez nadzoru.

• Gotowanie tłuszczu lub oleju bez nadzoru na płycie kuchennej może być niebezpieczne i doprowadzić do pożaru.

• NIGDY nie próbuj gasić ognia wodą, ale wyłącz urządzenie i wtedy przykryj płomień np. pokrywką lub niepalnym kocem.

• Niebezpieczeństwo pożaru: nie gromadź rzeczy na powierzchni do gotowania.

• Uwaga. Jeżeli powierzchnia płyty jest pęknięta, wyłączyć prąd, aby uniknąć porażenia prądem elektrycznym.

- 5 -

• Przedmiotów metalowych, takich jak noże, widelce, łyżki i pokrywki oraz folii aluminiowej nie zaleca się kłaść na powierzchni płyty kuchennej, gdyż mogą się one stać gorące.

• Po użyciu wyłącz element grzejny płyty wyłącznikiem i nie polegaj na wskazaniach detektora naczyń.

• Urządzeniem nie należy sterować zewnętrznym zegarem lub niezależnym układem zdalnego sterowania. Do czyszczenia płyty nie wolno używać sprzętu do czyszczenia parą.

• Uwaga. Nie używać nieodpowiednich osłon płyty uniemożliwiających dzieciom dostęp do płyty grzejnej. Stosowanie nieodpowiednich osłon może powodować wypadki.

• Przed pierw szym użyciem płyty indukcyjnej na le ży prze czy tać in struk cję użyt ko wa nia. W ten spo sób za pew nia my sobie bez pie czeń stwo oraz unikamy uszko dze nia pły ty.

• Je że li płyta indukcyjna użyt ko wa na jest w bez po śred niej bliskości radia, te le wi zo ra lub innego urzą dze nia emi tu ją ce go, na le ży spraw dzić, czy za pew nio na jest pra wi dło wość działania panelu ste ru ją ce go płytą.

• Płytę winien podłączyć upraw nio ny in sta la tor – elektryk.

• Nie wolno instalować płyty w pobliżu urzą dzeń chłodni-

czych.

• Meble w których zabudowywana jest pły ta, muszą być odporne na temperatury ok 100OC. Do tyczy to okle in,kra wę dzi,po wierzch ni wykonanych z tworzyw sztucz nych, klejów oraz lakierów.

• Pły tę należy użytkować tylko po jej za bu do wa niu. W ten sposób za bez pie cza my się przed do tknię ciem czę ści po zo sta ją cych pod na pię ciem.

• Na pra wy urządzeń elektrycznych mogą prze pro wa dzać tyl ko spe cja li ści. Nie fa cho we na pra wy po wo du ją po waż ne nie bez pie czeń stwo dla użyt kow ni ka.

- 6 -

• Urzą dze nie zostaje tylko wów czas odłą czo ne od sieci elek trycz nej, gdy zo sta nie wy łą czo ny bez piecz nik lub wtycz ka zostanie wy cią gnię ta z gniazd ka.

• Wtyczka przewodu przyłączeniowego powinna być dostępna po zainstalowaniu płyty.

• Należy zwracać uwagę na dzieci, aby nie bawiły się sprzętem.

• Osoby z wszczepionymi urządzeniami wspomagającymi funkcje życiowe (np. rozrusznik serca, pompka insulinowa lub aparat słuchowy) muszą upewnić się, że praca tych urządzeń nie zostanie zakłócona poprzez płytę indukcyjną (obszar częstotliwości działania płyty indukcyjnej wynosi 2050 kHz).

• W przypadku zaniku napięcia w sie ci ska so wa ne zostają wszyst kie na sta wy. Po po now nym po ja wie niu się na pię cia w sie ci wskazana jest ostroż ność. Dopóki pola grzejne są gorące będzie wyświetlany wskaźnik ciepła resztkowego „H”.

• Wbu do wa ny w układ elek tro nicz ny wskaź nik szcząt ko we go na grza nia wska zu je, czy płyta jest włą czo na względ nie, czy jest jesz cze go rą ca.

• Je że li gniazdo wtykowe jest w po bli żu pola grzejnego, należy uwa żać, aby kabel kuch ni nie do ty kał na grza nych miejsc.

• Nie używać naczyń z tworzyw sztucz nych i z folii aluminiowej. To pią się one w wy so kich tem pe ra tu rach i mogą uszko dzić szybę ce ra micz ną.

• Cukier ,kwasek cytrynowy, sól itp. w sta nie sta łym i płyn nym oraz two rzy wo sztucz ne nie po win ny do stać się na na grza ne pola grzej ne .

• Jeżeli wsku tek nieuwagi cukier lub two rzy wo sztucz ne do sta ną się na gorące pole grzejne, w żad nym wy pad ku nie wol no wy łą czać pły ty, lecz należy ze skro bać cu kier i two rzy wo ostrym skro ba kiem. Chro nić ręce przed po pa rze nia mi i skaleczeniem.

- 7 -

• Przy stosowaniu płyty indukcyjnej na le ży używać tylko garnków i ron dli o pła skim dnie, niepo sia da ją cych kra wę dzi i zadziorów, gdyż w prze ciw nym razie mogą powstać trwałe za dra pa nia szyby.

• Po wierzch nia grzejna płyty indukcyjnej od por na jest na szok ter micz ny. Nie jest ona wrażliwa ani na zimno, ani na go rą co.

• Należy unikać upusz cza nia przed mio tów na szybę. Uderzenia punktowe np. upa dek bu te lecz ki z przy pra wa mi, mogą do pro wa dzić do pęknięć i od pry sków szyby ceramicznej.

• Jeśli dojdzie do uszkodzenia szyby, ki pią ce po tra wy mogą się dostać do bę dą cych pod na pię ciem części płyty indukcyjnej.

• Nie wolno używać powierzchni płyty jako deski do krojenia lub stołu roboczego.

• Nie można zabudowywać płyty ponad piecykiem bez wentylatora, ponad zmy war ką, chłodziarką, zamrażarką lub pralką.

• Jeśli płyta została zabudowana w blacie, przedmioty metalowe znajdujące się w szafce mogą zostać nagrzane do wysokiej temperatury przez powietrze wypływające z systemu wentylacji płyty. Z tego względu zaleca się zastosowanie bezpośredniej osłony (patrz rozdział „instalacja”).

• Należy przestrzegać wska zó wek od no śnie pielęgnacji i czysz cze nia szyby ceramicznej.

• W razie nie pra wi dło wo ści w po stę po wa niu z nią, nie od po wia da my z tytułu gwa ran cji.

- 8 -

JAK OSZCZĘDZAĆ ENERGIĘ

Kto korzysta z energii w spo sób od po wie dzial ny, chroni nie tylko do mo wy budżet, lecz działa świa do mie na rzecz śro do wi ska na tu ral ne go. Dla te go po móż my, oszczę dzaj my ener gię elek trycz ną! A czyni się to w na stę pu ją cy spo sób:

• Stosowanie prawidłowych naczyń do go to wa nia.

• Garnki z płaskim i grubym dnem po zwa la ją zaoszczę-

dzić do 1/3 energii elek trycz nej. Na le ży pamiętać o po kryw ce, w prze ciw nym ra zie zużycie energii elek trycz nej wzrasta czte ro krot nie!

• Dbanie o czystość pól grzej nych i den garnków.

• Zabrudzenia zakłócają prze ka zy wa nie cie pła – silnie

przypalone za bru dze nia da się czę sto usunąć już tylko środ ka mi sil nie ob cią ża ją cy mi śro do wi sko naturalne.

• Unikanie niepotrzebnego „za glą da nia do garnków”.

• Niewbudowywanie płyty w bez po śred niej bli sko ści chło

dzia rek/za mra ża rek.

- 9 -

ROZPAKOWANIE

Urządzenie na czas trans por tu zostało za bez pie czo ne przed uszko dze niem. Po roz pa ko wa niu urzą dze nia pro si my Pań stwa o usu nię cie ele men tów opa ko wa nia w spo sób nieza gra ża ją cy śro do wi sku. Wszystkie materiały za sto so wa ne do opa

ko wa nia są nie szko dli we dla środowiska na tu ral ne go, w 100% nadają się do odzysku i oznakowano je od po wied nim symbolem.

Uwaga! Materiały opa ko wa nio we(wo recz ki po li ety le no we, kawałki sty ro pia nu itp.) na le ży w trakcie rozpakowywania trzy mać z dala od dzieci.

- 10 -

USUWANIE ZUŻYTYCH URZĄ DZEŃ

To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2012/19/UE oraz polską Ustawą o zużytym sprzęcie elektrycznym i elektronicznym symbolem przekreślonego kontenera na odpady. Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania, nie może być

umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego. Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu. Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.

- 11 -

TWOJE URZĄDZENIE

2 3

1 4

1. Pole grzejne indukcyjne booster 220x190 (przednie lewe)

2. Pole grzejne indukcyjne booster 220x190 (tylne lewe)

Panel sterowania

1. Sensor włącz/ wyłącz płyty

2. Sensor zmiany mocy grzejnej

3. Wskaźnik pola grzejnego

4. Wskaźnik zegara

5. Dioda sygnalizacyjna zegara

6. Sensor Booster

7. Sensor funkcji pauza

8. Sensor funkcji pogrzewania

3 Pole grzejne indukcyjne booster 220x190 (tylne prawe)

4. Pole grzejne indukcyjne booster 220x190 (przednie prawe)

13 14

6 8 7 1

9. Sensor klucz

10. Dioda sygnalizacyjna sensora klucz

11. Dioda sygnalizacyna minutnika

12. Wskaźnik poziomu okapu

13. Dioda sygnalizacyjna wentylatora okapu

14. Dioda sygnalizacyjna oświetlenia okapu

- 12 -

PODSTAWOWE INFORMACJE O URZĄDZENIU

Zasada działania płyty indukcyjnej

Pod szybą płyty indukcyjnej znajdują się cewki indukcyjne wytwarzające pole magnetyczne. Garnek umieszczony na polu magnetycznym rozgrzewa się pod wpływem tego właśnie pola. Pamiętaj, że ważne jest używanie garnków posiadających odpowiednie dno.

W zależności od zastosowanych garnków i ustawionej mocy podczas gotowania, urządzenie wydaje specyczny świst, jest to zjawisko normalne i nie stanowi podstawy do reklamacji.

Charakterystyka naczyń

• Aby sprawdzić czy garnek jest odpowiedni do Twojej płyty indukcyjnej, sprawdź

czy do dna garnka przyciąga się magnes. Im większa siła przyciągania, tym lepszy garnek.

• Zawsze korzystaj z garn ków wysokiej jakości, o idealnie płaskim dnie. Ko rzy

sta nie z garnków tego rodzaju zapobiega powstawaniu punktów o zbyt wysokiej tem pe ra tu rze, może to skutkować przywieraniem przyrządzanej żywności do garnka. Garnki i patelnie o grubych metalowych ściankach zapewniają doskonały rozkład ciepła. Wklęsłe dno garnka lub głęboko wytłoczone logo producenta mają negatywny wpływ na kontrolowanie temperatury przez moduł indukcyjny i mogą powodować przegrzanie naczyń.

• Nie używaj uszkodzonych garnków np. ze zdeformowanym na skutek nadmier-

nej temperatury dnem.

• Stosując duże naczynia z dnem ferromagnetycznym, którego średnica jest mniejsza od całkowitej średnicy naczynia, nagrzewa się wyłącznie część ferromagnetyczna naczynia. Powoduje to sytuację, w której nie jest możliwe równomierne rozprowadzenie ciepła w naczyniu. Obszar ferromagnetyczny zostaje zmniejszony w podstawie naczynia, z powodu umieszczonych w niej elementów aluminiowych, dlatego dostarczona ilość ciepła może być mniejsza. Może się zdarzyć, że wystąpią problemy z wykryciem naczynia lub nie zostanie ono wcale wykryte. Średnica części ferromagnetycznej naczynia powinna być dostosowana do wielkości strefy grzejnej, w celu uzyskania optymalnych wyników gotowania. W przypadku, gdy naczynie nie zostało wykryte w stree grzejnej, wypróbuj je w stree grzejnej o odpowiednio mniejszej średnicy.

- 13 -

Detektor obecności garnka w polu indukcyjnym

Detektor obecności garnka zainstalowany jest w płytach zawierających pola in duk cyj ne. Podczas pracy płyty detektor obecności garnka automatycznie rozpoczyna lub za trzy mu je wydzielanie ciepła w polu gotowania w chwili umieszczenia garnka na płycie lub zdjęcia go z płyty. Zapewnia to więc oszczędność energii.

• Jeśli pole gotowania używane jest w połączeniu z odpowiednim garnkiem, na

wy świe tla czu podawany jest poziom ciepła.

• Płyta wymaga używania garnków dopasowanych, wyposażonych w dna z ma

te ria łu magnetycznego (Tabela str.15).

Jeśli w polu gotowania nie umieszczono garnka lub umieszczono na niej garnek nie od po wied ni, na wyświetlaczu pojawia się symbol. Pole nie włącza się. Jeżeli w ciągu 60 sekund nie zostanie wykryty garnek, operacja włączenia płyty zostaje skasowana. Aby wyłączyć pole gotowania, należy wyłączyć je za pomocą sterownika sen so ro we go, a nie je dy nie poprzez zdjęcie garn ka.

Odpowiednia jakość garnków jest podstawowym warunkiem uzyskania dobrej wydajności pracy płyty. Użytkowanie pustych garnków na polach gotowania może spowodować ich uszkodzenie oraz problemy z wykryciem.

Nie zaleca się stosowania zewnętrznych adapterów indukcyjnych.

• Do gotowania indukcyjnego używaj wyłącznie naczyń ferromagnetycznych,

z materiałów takich jak:

 stal emaliowana  żeliwo  naczynia ze stali nierdzewnej do gotowania indukcyjnego.

• Pokrywka na garnku podczas gotowania zapobiega ucieczce ciepła, w ten spo-

sób skraca się czas na grze wa nia i zmniejsza zużycie energii elektrycznej.

• Zwracaj uwagę na to, aby dno garnka było suche. Podczas napełniania garn-

ka, lub podczas używania garnka wyjętego z lodówki sprawdź, czy powierzchnia dna jest zupełnie sucha. Pozwoli to uniknąć za bru dze nia powierzchni płyty.

- 14 -

Oznakowanie na naczyniach

kuchennych

Stal nierdzewna

Aluminium Nie wykrywa obecności garnka

Żeliwo

Sprawdź, czy na etykiecie znajduje się znak informujący, że garnek nadaje się do płyt indukcyjnych

Nie wykrywa obecności garnka Za wyjątkiem garnków z ferromagnetycznej stali

Wysoka sprawność Uwaga: garnki mogą porysować płytę

Stal emaliowana

Zaleca się naczynia o płaskim, grubym i gładkim dnie

Szkło Nie wykrywa obecności garnka

Porcelana Nie wykrywa obecności garnka

Wysoka sprawność

Naczynia z dnem

miedzianym

Nie wykrywa obecności garnka

Rozmiar najmniejszego użytecznego naczynia dla pola grzejnego wynosi:

Średnica pola

grzejnego

[mm] [mm]

160 - 180

180 - 200

210 - 220

260 - 280

Minimalna średnica dna

naczynia ze stali emaliowanej

110

125220 x 190

Minimalne średnice dla naczyń wykonanych z innych materiałów niż stal emaliowana mogą się różnić.

Przed pierwszym włączeniem płyty

• Oczyść dokładnie płytę indukcyjną. Płyta ma szklaną powierzchnię, dlatego

traktuj ją z należytą ostrożnością.

• Po pierwszym uruchomieniu urządzenia może pojawić się wydzielanie zapa-

chów. W takim wypadku włącz wentylację, lub otwórz okno w pomieszczeniu. Wydzielanie zapachów jest przejściowe.

- 15 -

OBSŁUGA

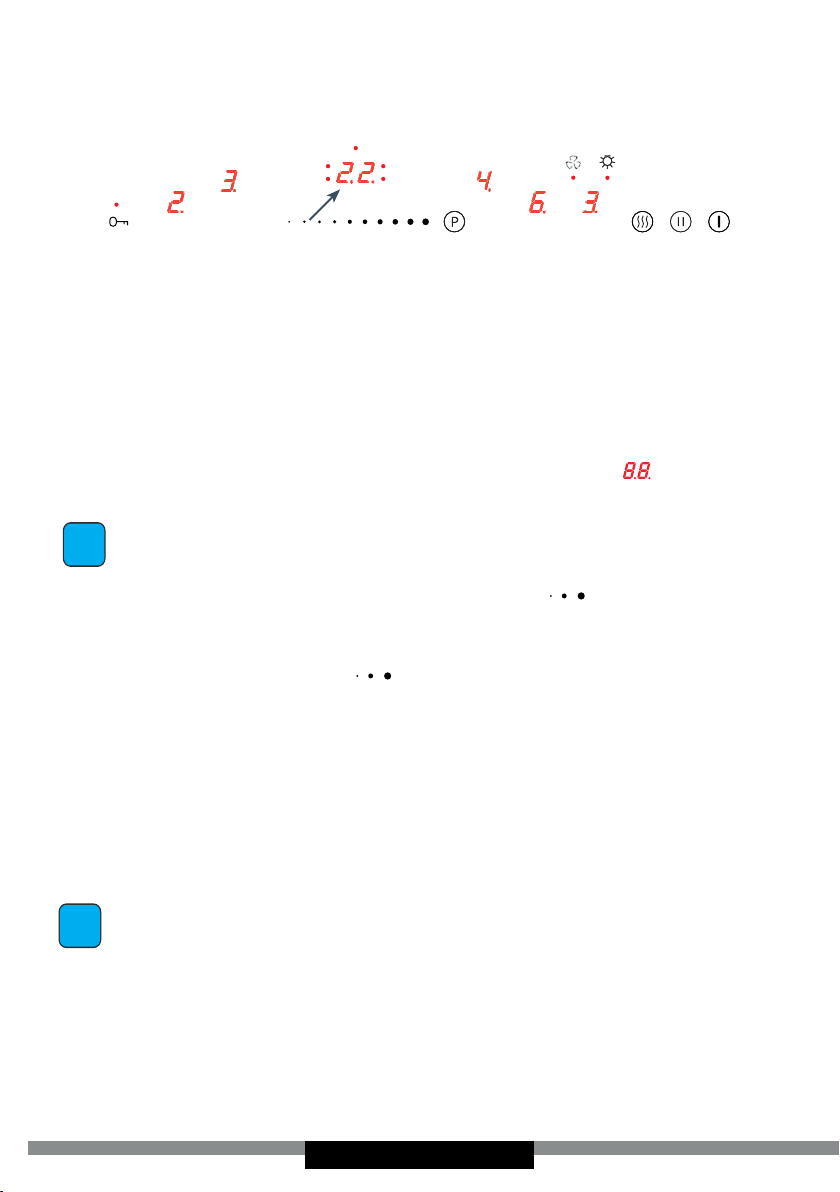

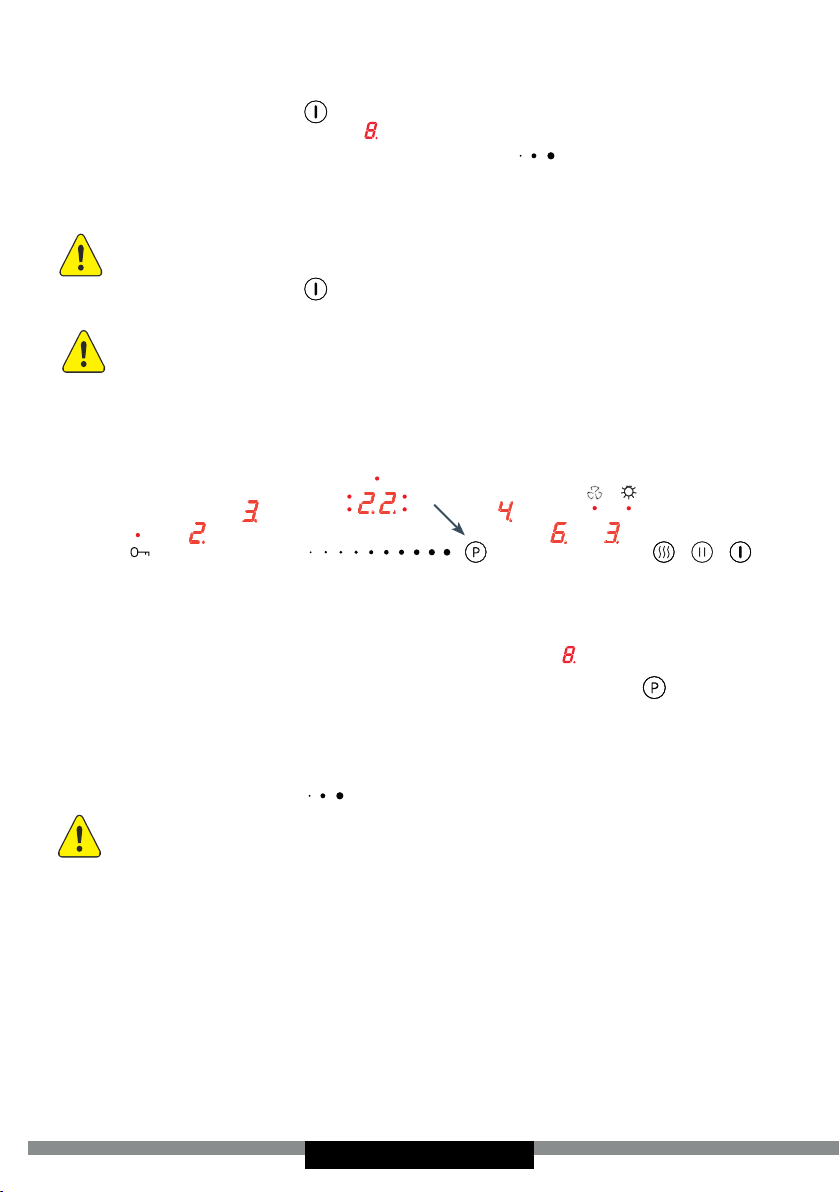

Panel sterowania

• Po podłączeniu płyty do sieci elektrycznej, na chwilę zapalą się wszystkie

wskaźniki. Płyta grzejna jest gotowa do eksploatacji.

• Płyta grzejna wyposażona jest w elektroniczne sensory, aby ich użyć dotknij go

palcem przez minimum 1 sekundę.

• Każde włączenie sensorów sygnalizowane jest dźwiękiem.

Nie ustawiaj żadnych przed mio tów na po wierzch niach sen so rów (może pojawić się komunikat uster ki), po wierzch nie te utrzymuj sta le w czystości.

Włączenie płyty grzejnej

Dotknij i przytrzymaj palcem przynajmniej 1 sekundę sensor włącz/wyłącz . Płyta grzejna sygnalizuje poprawne działanie (aktywność), gdy na wskaźniku zegara świeci się cyfra „0”.

Jeżeli w ciągu 10 sekund od uruchomienia płyty nie ustawisz odpowiedniej mocy pola grzejnego, płyta wyłączy się automatycznie.

Włączenie pola grzejnego i nastawienie jego mocy

• Włącz płytę sensorem .

• Umieść naczynie na interesującym Cię polu grzejnym.

• Naczynie zostaje automatycznie wykryte a wskaźnik odpowiedzialny za wy-

brane pole grzejne zacznie migać wskazując „0”.

W przypadku w którym płyta automatycznie wykryje dwa lub więcej naczyń dotknij wskaźnik odpowiedzialny za wybrane pole grzejne. Zacznie on migać.

• Przesuń palcem po sensorze zaczynając od lewej, aby wybrać odpowied-

nią moc pola (na wskaźniku wyświetlana jest wybrana moc).

• Pole jest już uruchomione.

Pole grzejne jest aktywne, gdy na jego wskaźniku świeci się cyfra lub litera, oznacza to, że pole jest gotowe do wykonywania ustawień mocy grzej nej.

- 16 -

Wyłączenie pól grzejnych

Wyłączyć pole grzejne możesz wykonując jedną z poniższych czynności:

• Wyłącz płytę sensorem .

• Dotknij i przytrzymaj wskaźnik przez 3 sekundy

• Aktywuj pole grzejne dotykając palcem sensora i przesuń go w lewą stro-

nę, w celu zmniejszenia poziomu mocy do „0”.

Wyłączenie całej płyty grzejnej

Płyta grzejna pracuje, gdy włączone jest co najmniej jedno pole grzejne.

• Wyłącz płytę sensorem .

Jeżeli pole grzejne jest gorące, na wyświetlaczu pola grzej ne go świe ci się litera „H” lub „h”  symbol nagrzania szcząt ko we go. Opis symbolu znajduje się w dalszej części instrukcji.

Funkcja Booster „P”

Funkcja Booster zwiększa moc pola 220x190mm  z 2200W na 3700W oraz pola Bridge (220 x 390mm) z 3600W na 5500W.

• Umieść naczynie na interesującym Cię polu grzejnym.

• Naczynie zostaje automatycznie wykryte a wskaźnik odpowiedzialny za wy-

brane pole grzejne zacznie migać wskazując „0”.

• Włączenie funkcji Booster następuje po przyciśnięciu sensora (na wyświet-

laczu pojawi się litera „P”)

Aby wyłączyć funkcję Booster:

• Zmniejsz moc pola grzejnego z uruchomioną funkcją Booster do „0” przesuwa-

jąc palcem po sensorze .

Czas pracy funkcji Booster jest ograniczony do 10 minut. Po tym czasie moc

pola zostanie ustawiona na moc nominalną (przykładowo, jeżeli zakres regulacji mocy w płycie ma zakres 09 to moc nominalna wynosi 9, jeżeli płyta ma zakres regulacji mocy 012, moc nominalna wynosi 12 itd.) Funkcja ta może również się przełączyć do mocy nominalnej, jeżeli elementy grzejne lub układy elektroniczne osiągną temperaturę graniczną. Funkcji Booster będziesz mógł użyć ponownie, gdy temperatura elementów grzejnych spadnie do bezpiecznej. Funkcja ta nie zostanie automatycznie uruchomiona. Gdy odłożysz garnek z pola grzejnego przy aktywnej funkcji Booster, odliczanie czasu 10 minut nie zostanie przerwane.

- 17 -

Funkcję Booster można uruchomić dla dwóch pól jednocześnie tj. dla dwóch pól w linii poziomej lub dla dwóch pól w linii pionowej. Aktywacja funkcji Booster nie jest możliwa, jeżeli pole grzewcze w przeciwległym narożniku jest włączone.

Funkcja blokady

Dzięki funkcji blokady możesz zablokować możliwość sterowanie płytą, przykładowo przez dzieci lub w przypadku czyszczenia. Funkcję blokady możesz aktywować przy włączonej jak i wyłączonej płycie. Aby włączyć lub wyłączyć blokadę, przytrzymaj sensor przez 5 sekund. Gdy blokada jest aktywna, świeci się dioda obok sensora .

Płyta zostaje zablokowana, nawet jeśli włączasz lub wyłączasz ją sensorem . Odłączenie płyty od sieci zasilającej spowoduje wyłączenie blokady płyty.

Wskaźnik ciepła resztkowego „H”

Po zakończeniu gotowania, szyba płyty indukcyjnej w obszarze danego pola grzewczego nadal pozostaje gorąca, nazywa się to ciepłem resztkowym.

Jeżeli temperatura szyby jest wyższa niż 60OC*, na wskaźniku tego pola wyświetla się symbol „H”.

Jeżeli temperatura szyby wynosi 45OC* - 60OC*), wskaźnik pola wyświetla symbol „h” (niskie ciepło resztkowe).

* Wartości temperatur są orientacyjne

W czasie działania wskaźnika ciepła resztkowego nie wolno do ty kać pola grzejnego, ze względu na moż li wość poparzenia, ani sta wiać na nim wraż li wych na cie pło przed mio tów!

Podczas przerwy w dostawie prądu wskaźnik nagrzania resztkowego „H” lub „h” nie jest już wyświetlany. Pomimo to pola grzejne mogą być wówczas jeszcze gorące!

- 18 -

Ograniczenie czasu pracy

W celu zwiększenia niezawodności pra cy płyta indukcyjna wyposażona jest w ogra nicz enie cza su pracy dla każ de go z pól grzej nych.

Mak sy mal ny czas pracy jest ustalany indywidualnie w zależności od stosowanych poziomów mocy podczas gotowania. Jeżeli stosujesz tylko jeden poziom mocy przez dłuższy czas gotowania, maksymalny czas zostaje ograniczony zgodnie z tabelą:

Po osiągnięciu maksymalnego czasu gotowania, pole indukcyjne wyłącza się automatycznie, a na wskaźniku pola pojawia się symbol ciepła resztkowego. Maksymalny czas pracy dotyczy pojedynczego pola.

Stopień mocy

grzejnej

1 8h 2 8h 3 5h 4 5h 5 5h 6 1,5h 7 1,5h 8 1,5h

9 1,5h P 10min

Maksymalny czas

pracy

Funkcja automatycznego dogrzewania

Aktywacja funkcji powoduje czasową zmianę mocy pola grzejnego na poziom 9. Aby ją aktywować:

Aby aktywować funkcję należy:

• Umieść naczynie na interesującym Cię polu

grzejnym.

• Po automatycznym wykryciu naczynia wy-

bierz moc pola w zakresie 18

• Naciśnij ponownie wskaźnik

Na wyświetlaczu na zmianę będzie migać poziom ustawionej mocy oraz symbol „A”

Po upływie czasu dogrzewania potrawy (patrz tabela obok), pole automatycznie przełączy się na wcześniej wybrany stopień mocy i będzie on widoczny na wskaźniku.

Stopień mocy

grzejnej

1 48s 2 1min, 12s 3 2min, 18s 4 2min, 30s 5 4min, 24s 6 7min, 12s 7 2 min 8 3min, 12s

Czas trwania automatycznego dogrzewania do-

datkową mocą

Jeżeli z pola grzejnego podczas aktywnej funkcji dogrzewania zostanie zdjęty garnek, a następnie postawiony z powrotem, dogrzewanie będzie kontynuowane aż do osiągnięcia pełnego czasu dogrzewania.

- 19 -

Funkcja zegara

Zegar ułatwia proces gotowania dzięki możliwości zaprogramowania czasu działania pól grzejnych. Zegar może również służyć jako minutnik. Funkcję zegara możesz załączyć jedynie podczas gotowania (gdy moc grzejna jest większa od „0”). Funkcji zegara możesz użyć jednocześnie na wszystkich polach grzejnych. Maksymalny czas pracy to 99 minut (co 1 minutę). Aby ustawić czas zegara należy:

• Umieść naczynie na interesującym Cię polu grzejnym.

• Po automatycznym wykryciu naczynia nastaw moc grzania.

• Wybierz pole na którym ma być ustawiona funkcja zegara.

• Aktywacja zegara następuje po naciśnięciu i przytrzymaniu do chwili usły-

szenia sygnału dźwiękowego. Na wyświetlaczu pokażą się cyfry „00”.

W pierwszej kolejności nastąpi ustawienie drugiej cyfry (jedności), a następnie ustawienie pierwszej cyfry (dziesiątek).

• Po aktywacji zegara, przesuń palcem po sensorze , dzięki temu ustawisz cyfrę jedności.

• Ponownie naciśnij sensor zegara aby przejść do ustawiania pierwszej cyfry dziesiątek.

• Przesuń palcem po sensorze , dzięki temu ustawisz cyfrę dziesiątek.

• Jeżeli nie ustawisz żadnej wartości dla pierwszej cyfry, po 10 sekundach ze-

gar przyjmie wartość „0” (przykładowo „06” co oznacza zegar ustawiony na 6 minut).

Zegar zacznie działać, gdy dioda sygnalizująca załączenie odpowiedniego pola grzejnego, zacznie migać (dioda na rysunku panelu ma oznaczenie 5.

Aby ustawić funkcję zegara dla kolejnego pola, postępuj zgodnie z powyższymi krokami wybierając w pierwszej kolejności pole inne niż za pierwszym razem. Pamiętaj, że funkcję zegara możesz ustawić dla każdego pola.

Jeżeli ustawisz więcej niż jeden czas na wyświetlaczu zegara, wyświetlany będzie najkrótszy z nich. Jest to sygnalizowane migającą diodą obok wskaźnika zegara.

- 20 -

W każdej chwili gotowania możesz zmienić zaprogramowany czas jego trwania. W tym celu podczas gotowania wybierz pole, którego czas chcesz zmienić tj. aktywuj je wskaźnikiem , następnie dotknij wskaźnika zegara i zmień czas wykonując kolejne czynności tak jak w opisie ustawienia zegara.

Czas pozostały do końca gotowania możesz sprawdzić w każdej chwili. Dotknij wskaźnika zegara ; aktywny czas działania zegara dla danego pola jest sygnalizowany migającą diodą obok wskaźnika .

Po upływie zaprogramowanego czasu gotowania, włączy się sygnał dźwiękowy. Możesz go wyłączyć, dotykając dowolnego sensora. Alarm wyłączy się automatycznie po 2 minutach. Jeśli chcesz wcześniej wyłączyć zegar, aktywuj pole grzejne dotykając wskaźnika pola (wskaźnik mocy będzie świecić jaśniej), następnie dotknij i przytrzymaj wskaźnik zegara przez 3 sekundy lub aktywuj interesujące Cię pole wskaźnikiem , następnie dotknij wskaźnika zegara i sensorem zmniejsz czas do „00” (krok związany z przełączeniem pomiędzy cyframi znajduje się w opisie ustawienia zegara.

Zegar jako minutnik

Funkcję zegara możesz wykorzystać jako działający niezależnie minutnik, który nie steruje żadnym z pól. Aby ustawić niezależny minutnik, wykonaj wszystkie kroki z opisu ustawienia funkcji zegara z tą różnicą, że nie wybierasz żadnego z pól tj. od razu po włączeniu płyty dotknij wskaźnika zegara i ustaw czas. Działanie minutnika zostanie zasygnalizowane migającą diodą nad wskaźnikiem . Wyłączenie minutnika odbywa się w taki sam sposób jak wyłączenie funkcji zegara przy zaprogramowanym polu.

- 21 -

Funkcja podgrzewania

Funkcja podgrzewania potrawy utrzymuje ciepło gotowej żywności na polu grzejnym. Wybrane pole grzejne jest włączone na niską moc grzania. Dzięki tej funkcji będziesz mieć ciepłą, gotową do spożycia potrawę, która nie zmienia swojego smaku i nie przywiera do dna garnka. Dodatkowo funkcję tą możesz wykorzystać do roztopienia masła, czekolady itp.

Aby temperatura garnka była dokładnie mierzona przez czujnik umieszczony w polu grzejnym, garnek, którego używasz musi być bezwzględnie dostosowany do pracy z płytą indukcyjną z idealnie płaskim dnem (wg zaleceń producenta).

Funkcję podgrzewania potrawy możesz włączyć na każdym z pól. Każde pole grzejne posiada 3 poziomy temperatury grzania tj:

• 42°C

• 70°C

• 94°C

Włączenie funkcji podgrzewania:

• Umieść naczynie na interesującym Cię polu grzejnym.

• Po automatycznym wykruciu naczynia dotknij sensor funkcji podgrzewania

, na wskaźniku pojawi się znak . Symbol ten oznacza poziom grzania 42OC.

• Dotknij sensor funkcji podgrzewania drugi raz, wskaźnik zmieni wyświetlany symbol na , czyli poziom grzania zostanie zwiększony do 70OC.

• Dotknij sensor funkcji podgrzewania trzeci raz, wskaźnik zmieni wyświetlany symbol na , czyli poziom grzania zostanie zwiększony do 94OC.

• Funkcję podgrzewania możesz w każdej chwili wyłączyć, dotykając wskaźnika pola grzejnego , a następnie przesuń palcem po sensorze aby ustawić poziom mocy grzania na pozycję „0”.

- 22 -

Funkcja Stop’n go „II”

Funkcja Stop’n go działa jak standardowa pauza. Dzięki niej możesz w dowolnym momencie zawiesić działanie płyty, a następnie powrócić do poprzednich ustawień. Aby włączyć funkcję stop’n go musi być włączone przynajmniej jedno pole grzejne. Dotknij sensor . Na wszystkich wyświetlaczach pól grzejnych zapali się symbol . Gdy pole grzejne jest gorące symbol będzie migał naprzemiennie z literą „H” lub „h”, w zależności od wysokości temperatury pola (wskaźnik ciepła resztkowego). Aby wyłączyć funkcję Stop’n go ponownie naciśnij sensor . Na wyświetlaczach pól grzejnych zapalą się nastawy, które były ustawione przed włączeniem tej funkcji.

Funkcja Bridge

Dzięki funkcji Bridge możesz kontrolować 2 pola grzejne płyty jak jedną powiększoną strefą grzania. Funkcja Bridge jest bardzo wygodna, szczególnie gdy używasz do gotowania garnków typu brytfanny. Płyta posiada funkcję Bridge dla pól lewych jak i prawych.

Aby włączyć funkcję Bridge:

• Włącz płytę

• Umieść naczynie typu brytfanna na stree grzejnej lewej lub prawej

• Naczynie zostanie automatycznie wykryte , a funkcja Bridge aktywowana co

sygnalizuje symbol „ ”

Jeżeli w ciągu 10 sekund nie zostanie wybrana moc funkcja Bridge zostanie dezaktywowana.

• Przesuwając palcem po sensorze zmiany mocy grzejnej ustaw dowolną moc grzania

Od tej pory sterujesz dwoma polami grzejnymi za pomocą jednego sensora.

- 23 -

Zawsze można włączyć funkcję Bridge ręcznie.

Aby włączyć funkcje Bridge dotknij sensor pola grzejnego a następnie jednocześnie dotknij oba sensory wyboru pól grzejnych po lewej lub prawej stronie. Na górnym wyświetlaczu zapali się symbol „ ” a na dolnym wyświetlaczu pojawi się cyfra „0”. Następnie przesuwając palcem po sensorze zmiany mocy grzejnej ustaw dowolną moc grzania.

Aby wyłączyć funkcję Bridge dotknij i przytrzymaj przez 3 sekundy wskaźnik wyboru pola grzejnego z zapalonym symbolem „ ”. Na wyświetlaczach zapala się cyfra „0”.

Od tej pory pola działają oddzielnie.

Funkcja Dopasowywania naczynia do pola grzejnego

Funkcja pozwala na sprawdzenie dopasowania naczynia do pola grzejnego w celu osiągnięcia największej efektywności gotowania oraz wykorzystania pełnej mocy pola grzejnego.

Procedura testowa:

• Umieść naczynie, z ilością wody zakrywającą dno naczynia, na środku pola grzejnego.

• Włącz płytę.

• Po automatycznym wykryciu naczynia, jednocześnie przytrzymaj wskaźnik

wykrytego pola grzejnego oraz sensor przez 3 sekundy do momentu usłyszenia sygnału dźwiękowego

• Na wyświetlaczu pojawi się symbol przemiennie z co oznacza rozpoczęcie testu.

• Po zakończeniu testu (max. 20 sekund) na wskaźniku zegara pojawia się wynik w zakresie od 00 do 99.

• Płyta wyłączy się automatycznie.

W trakcie trwania testu nie należy zmieniać położenia naczynia. Wartość 99 oznacza najlepsze dopasowanie naczynia do pola grzejnego.

Wynik wyświetlany na wskaźniku zegara jest wartością orientacyjną i zależy od rozmiaru dna, materiału oraz technologii wykonania naczynia. Zaleca się stosowanie naczyń na polu grzejnym, dla którego wynik przekracza liczbę 60. Jeżeli dno naczynia jest mniejsze od pola grzejnego a wynik testu nie przekracza 60, należy powtórzyć testy na mniejszym dostępnym polu. Stosowanie naczyń, dla których wynik testu nie przekracza 60, powoduje wydłużenie oraz obniżenie jakości procesu gotowania. Wynik testu 00 oznacza, że testowany garnek jest nie odpowiedni do pracy na płycie indukcyjnej.

- 24 -

Procedura przyporządkowania

W przypadku posiadania płyty i okapu należy przeprowadzic procedurę przyporządkowania okapu do płyty, natomiast w przypadku posiadania piekarnika, płyty i okapu należy przeprowadzić procedurę przyporządkowania płyty do piekarnika oraz okapu do piekarnika.

Procedura przyporządkowania okapu do płyty

Procedurę przyporządkowania należy przeprowadzić przy pierwszym podłączeniu płyty indukcyjnej oraz okapu do zasilania. Procedurę przyporzadkowania wykonuje sie tylko raz przy pierwszym uruchomieniu wyrobów. Procedura przyporządkowania okapu do płyty, należy przeprowadzić w celu poprawnej pracy sensorów sterujących pracą okapu umieszczonych na panelu płyty indukcyjnej.

Procedura:

1. Okap i płytę podłączamy do zasilania

2. W ciągu 30 sekund od podłączenia zasilania na okapie przyciskamy sensor „OFF” tak długo aż zacznie pulsować oświetlenie okapu (ok 10 sekund) – okap przeszedł w tryb przyporządkowania.

3. W ciągu kolejnych 60 sekund uruchamiamy płytę sensorem włącz/ wyłącz płyty

(1).

4. Przyciskamy kilkukrotnie wskaźnik poziomu okapu (12) do momentu zapalenia diody sygnalizacyjnej wentylatora okapu (13).

5. Przyciskamy sensor funkcji podgrzewania (8) do momentu zapalenia symbolu „C” na wskaźniku poziomu okapu (12) – procedura przyporządkowywania została uruchomio na  urządzenia rozpoczynają komunikację między sobą.

6. Po poprawnym zakończeniu procedury przyporządkowania na wyświetlaczu wskaźnika poziomu okapu (12) ponownie zapali się „0” a oświetlenie okapu zostaje wyłączone.

Jeżeli wystąpi błąd podczas procedury przyporządkowania, na wskaźniku poziomu okapu (12) zapali się symbol „E” – należy powtórzyć procedurę odłączając wcześniej urządzenia z sieci na 60 sekund.

- 25 -

Procedura przyporządkowania płyty do piekarnika

Procedurę przyporządkowania należy przeprowadzić przy pierwszym podłączeniu płyty indukcyjnej do zasilania. Procedurę przyporzadkowania wykonuje sie tylko raz przy pierwszym uruchomieniu wyrobów i jest ważna do czasu wykonania kolejnego przyporządkowania.

Procedura:

1. Płytę podłączamy do zasilania.

2. W ciągu 60 sekund uruchamiamy płytę sensorem włącz/ wyłącz płyty (1).

3. Przyciskamy kilkukrotnie wskaźnik poziomu okapu (12) do momentu zapalenia diody sygnalizacyjnej oświetlenia okapu (14).

4. Przyciskamy sensor funkcji podgrzewania (8) do momentu zapalenia symbolu „c” na wskaźniku poziomu okapu (12) – procedura przyporządkowywania została uruchomio na – płyta indukcyjna oczekuje na piekarnik.

5. Na piekarniku za pomocą widgetu wyszukiwania uruchamiamy procedurę wyszukiwania urządzeń  urządzenia rozpoczynają komunikację między sobą.

6. Po poprawnym zakończeniu procedury przyporządkowania na wyświetlaczu wskaźnika poziomu okapu (12) ponownie zapali się „0”.

Jeżeli wystąpi błąd podczas procedury przyporządkowania, na wskaźniku poziomu okapu (12) zapali się symbol „E” – należy powtórzyć procedure odłączając wczesniej płytę z sieci na 60 sekund.

Procedura przyporządkowania okapu do piekarnika

Procedurę przyporządkowania należy przeprowadzić przy pierwszym podłączeniu okapu do zasilania. Procedurę przyporzadkowania wykonuje sie tylko raz przy pierwszym uruchomieniu wyrobów i jest ważna do czasu wykonania kolejnego przyporządkowania

Procedura:

1. Okap podłączamy do zasilania.

3. Na piekarniku za pomocą widgetu wyszukiwania uruchamiamy procedurę wyszukiwania urządzeń  urządzenia rozpoczynają komunikację między sobą.

4. Po poprawnym zakończeniu procedury przyporządkowania oświetlenie okapu zostaje wyłączone – urządzenia zostały przyporządkowane.

Jeżeli okap nie zostanie przyporządkowany do piekarnika – należy powtórzyć procedurę odłączając wcześniej okap z sieci na 60 sekund.

- 26 -

Sterowanie okapu za pomocą płyty

Sterowanie ręczne okapu

Sterowanie ręczne okapu uruchamiamy przy aktywnej płycie za pomocą wskaźnika poziomu okapu (12), przełączamy się miedzy sensorem wentylatora a sensorem światła. Dioda sygnalizacyjna wentylatora okapu (13) i dioda sygnalizacyjna oświetelnia okapu (14) sygnalizuje wybór. Jeżeli świeci się dioda sygnalizacyjna wentylatora okapu (13) za pomocą sensora zmiany mocy grzejnej (2) dokonujemy zmiany mocy wentylatora w zakresie 19, natomiast sensorem (6) uruchamiamy funkcję booster „P” na czas 7 minut. Jeżeli świeci się dioda sygnalizacyjna oświetlenia okapu (14) za pomocą sensora zmiany mocy grzejnej (2) dokonujemy zmiany natężenia oświetlenia w zakresie 19.

Przy wyłączeniu płyty okap będzie pracować nadal aż do momentu wyłączenia go przyciskiem „OFF” na okapie.

Praca automatyczna okapu

Pracę atomatyczną okapu uruchamiamy przy aktywnej płycie za pomocą wskaźnika poziomu okapu (12), poprzez przytrzymanie przez 3 sekundy wskaźnika poziomu okapu (12). Praca automatyczna sygnalizowana jest poprzez zapalenie się symbolu „A” na wskaźniku poziomu okapu.

Załączenie trybu automatycznego możliwe jest gdy wskaźnik poziomu okapu (12) nie miga.

W trybie automatycznym moc pracy wentylatora okapu dostosowywana jest automatycznie w zależności od natężenia gotowania. Użytkownik może ręcznie regulować natężenie światła.

Funkcja automatycznej pracy okapu jest włączona do momentu dezaktywacji przez użytkownika. Wyłączenie następuje poprzez przytrzymanie wskaźnika poziomu okapu (12) przez 3 sekundy. W momencie dezaktywacji sensor nie może migać.

Jeżeli płyta pracowała z włączoną automatyczną pracą okapu, to po wyłączeniu płyty okap będzie pracował na niskiej mocy przez 1-2 minuty.

- 27 -

CZYSZCZENIE I KONSERWACJA

Dbałość o bieżące utrzy ma nie płyty w czy sto ści oraz wła ści wa jej kon ser wa cja, wywierają zna czą cy wpływ na wy dłu że nie okresu jej bez a wa ryj nej pracy.

Przy czyszczeniu szyby ceramicznej obo wią zu ją te same za sa dy, co w przypadku po wierzch ni szklanych. W żad nym wy pad ku nie sto suj ścier nych lub agre syw nych środ ków czysz czą cych, ani piasku do szoro wa nia czy gąbki o dra pią cej powierzchni. Nie stosuj urządzeń czyszczących na parę.

Czyszczenie po każdym użyciu

• Lekkie, nieprzypalone zabrudzenia

Ze trzyj wil got ną ście recz ką bez środka czysz czą ce go. Za sto so wa nie środ ka do mycia naczyń może spo wo do wać wy stą pie nie nie bie ska wych prze bar wień. Te upo rczy we pla my nie za wsze dadzą się usu nąć przy pierw szym czysz cze niu, nawet przy za sto so wa niu spe cjal ne go środka do

czyszczenia.

• Mocno przywarte zanieczyszczenia

Usu waj ostrym skrobakiem. Następnie wytrzyj szybę ceramiczną wilgotną ście recz ką.

Usuwanie zabrudzeń

• Jasne plamy o zabarwieniu perłowym (po zo sta ło ści alu mi nium) usuń z ochło

dzo nej płyty grzej nej przy pomocy spe cjal ne go środ ka czysz czą ce go. Po zo sta ło ści wapienne (np. po wy ki pie niu wody) usuniesz octem lub spe cjal nym środ kiem czysz czą cym.

• Przy usuwaniu cukru, potraw z za war to ścią cu kru, two rzyw sztucznych i folii

alu mi nio wej nie wy łą czaj danego pola grzejnego! Na le ży na tych miast do kład nie zeskrobać resztki (w go rą cym stanie) ostrym skro ba kiem z go rą ce go pola grzej ne go. Po usunięciu za bru dze nia wyłącz płytę i gdy ostygnie do czy ścić spe cjal nym środ kiem czysz czą cym. Przy czyszczeniu gorącej płyty zachowaj szczególne środki ostrożności.

- 28 -

• Specjalne środki czyszczące możesz nabyć w do mach to wa ro wych, specjal-

nych skle pach elek tro tech nicz nych, drogeriach, w handlu spożywczym i w sa lo nach ku chen nych. Ostre skrobaki możesz kupić w skle pach dla maj ster ko wi czów oraz w skle pach ze sprzę tem bu dow la nym, jak również w sklepach z ak ce so ria mi malarskimi.

• Nigdy nie nanoś środka czysz czą ce go na gorącą płytę.

• Po naniesieniu środka czyszczącego najlepiej po zwól środ kom czyszczącym

po de schnąć i do pie ro wtedy je zetrzyj na mokro. Ewen tu al nie po zo sta ją ce reszt ki środka czysz czą ce go zetrzyj wilgotną ście recz ką przed ponownym na grza niem. W prze ciw nym razie mogą one dzia łać żrąco i trwale uszkodzić powierzchnię płyty.

Nieprawidłowe postępowanie z szybą ceramiczną nie stanowi podstawy do reklamacji.

Zarysowania płyty oraz przebarwienia na powierzchni nie wpływają na poprawne działanie płyty indukcyjnej.

- 29 -

POSTĘPOWANIE W SYTUACJACH AWARYJNYCH

W każdej sytuacji awaryjnej na le ży:

• Jeżeli to możliwe wyłączyć płytę odpowiednim sensorem

• odłączyć zasilanie elektryczne poprzez wy łą czenie bez piecz nika lub wyciąg-

nięcie wtycz ki z gniazd ka

• zgłosić naprawę w Centrum Serwisowym

• niektóre drob ne usterki użyt kow nik może usunąć sam, kierując się wska zów

ka mi po da ny mi w ta be li poniżej; zanim zwró cą się Pań stwo do działu ob słu gi klien ta lub serwisu należy spraw dzić kolejne punk ty w tabeli.

PROBLEM PRZYCZYNA POSTĘPOWANIE

Sprawdzić bezpiecznik

Urządzenie nie działa Przerwa w dopływie prądu

in sta la cji domowej, jeżeli jest prze pa lo ny należy go wymienić

Urządzenie nie reaguje na wprowadzane ustawienia

Urządzenie nie reaguje i wy da je długi sygnał dźwiękowy

Całe urządzenie się wy łą cza

Urządzenie nie zo stało włączone

Zbyt krótko dotykano sensor (mniej niż sekundę)

Naciśnięto równocześnie więcej przycisków

Nieprawidłowa obsługa (na ci śnię to niewłaściwe sen so ry lub naciśnięto zbyt krótko)

Sensor(y) zakryty(e) lub za bru dzo ny(e)

po włączeniu nie wpro wa dzo no żadnych ustawień w czasie krótszym niż 10 sekund

sensor(y) zakryty(e) lub za bru dzo ny(e)

Włączyć zgodnie z instrukcją obsługi

Naciskać sensory przez minimum 1 sekundę

Zawsze naciskać tylko je den sensor, chyba że funkcje urządzenia wymagają naciśnięcia wielu przycisków

Ponownie uruchomić płytę

odkryć lub oczyścić sensory

ponownie włączyć urządzenie i wprowadzić ustawienia w czasie krótszym niż 10 sekund

odkryć lub oczyścić sensory

- 30 -

Jedno pole grzejne wy łą cza się, na wyświetlaczu świeci się litera „H”

ograniczenie czasu pracy

sensor(y) zakryty(e) lub za bru dzo ny(e)

zadziałanie zabezpieczeń termicznych

ponownie włączyć pole grzej ne

odkryć lub oczyścić sensory

Odczekać więcej czasu

Nie świeci wskaźnik ciepła resztkowego, mimo że pola grzej ne są jeszcze gorące.

Pęknięcie w płycie ceramicznej.

Gdy wada pozostaje wciąż jeszcze nie usunięta.

Płyta indukcyjna wydaje chrapliwe dźwięki.

Płyta indukcyjna wydaje dźwięki, kojarzące się z gwiz dem.

Płyta nie działa, pola grzejne nie daja się włączyć i nie funkcjonują.

przerwa w dopływie prą du, urzą dze nie zostało odłą czo ne od sieci.

Niebezpieczeństwo! Natychmiast odłączyć płytę od sieci (bezpiecznik). Zwrócić się do najbliższego serwisu.

Odłączyć płytę od sieci (bez piecz nik!). Zwrócić się do najbliższego serwisu.

Jest to zjawisko normalne. Pracuje wentylator chłodzący układy elektroniczne.

Jest to zjawisko normalne. Zgodnie z częstotliwością pra cy cewek podczas używania kilku stref grzewczych, przy maksymalnej mocy płyta wydaje lekki gwizd.

Przyczyna zakłócenia w sieci zasilającej.

Wskaźnik ciepła resztkowego za dzia ła ponownie zaraz po włą cze niu zasilania

Zresetować płytę, na 60 sekund odłączyć płytę od sieci (wyjąć bezpiecznik instalacji).

Wystąpienie symbolu E na wyświetlaczu pola grzejnego.

Kody błędów:

E6  Zbyt niskie napięcie zasilania E7  Zbyt wysokie napięcie zasilania E (migające)  Przegrzane pole grzejne

Zaburzenia pomiaru w obwodzie czujnika temperatury.

Wyłączyć i ponownie włączyć płytę sensorem (1).

- 31 -

DANE TECHNICZNE

Napięcie znamionowe 400V 2N~50 Hz Moc znamionowa płyt: 7,4 kW Typ: PB*4VI517FTB4SACO Moc pól indukcyjnych:  pole grzejne indukcyjne 220x190 mm 2200 W /3700 W Wymiary [mm]: 576 x 518 x 59 Waga [kg]: ca. 10,5

Spełnia wymagania norm EN 603351; EN 6033526 obowiązujących w Unii Europejskiej.

Typ urządzenia radiowego jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności jest dostępny pod adresem internetowym producenta, importera lub upoważnionego przedstawiciela.

Oświadczenie producenta

Producent deklaruje niniejszym, że wyrób ten spełnia zasadnicze wymagania wy mie nio nych poniżej dyrektyw europejskich:

• dyrektywy niskonapięciowej 2014/35/UE

• dyrektywy kompatybilności elek tro ma gne tycz nej 2014/30/UE

• dyrektywy ekoprojektowania 2009/125/UE

• dyrektywy RoHS 2011/65/UE

i dlatego wyrób został oznakowany oraz została wystawiona dla niego deklaracja zgodności udostępniana organom nadzorującym rynek.

- 32 -

GWARANCJA, OBSŁUGA POSPRZEDAŻOWA

Gwarancja

Świadczenia gwarancyjne wg karty gwarancyjnej. Producent nie odpowiada za jakiekolwiek szkody spowodowane nieprawidłowym po stę po wa niem z wyrobem.

Producent sprzętu sugeruje, by wszelkie naprawy i czyn no ści re gu lacyj ne były wy ko ny wa ne przez Serwis Fabryczny lub Serwis Autoryzowany producenta. Napraw powinna dokonywać jedynie osoba posiadająca stosowne kwalikacje.

- 33 -

INSTALACJA

Przygotowanie blatu mebla do zabudowy płyty

• Blat powinien być płaski i dobrze wypoziomowany. Należy uszczelnić i zabez-

pieczyć blat od strony ściany przed zalaniem i wilgocią.

• Me ble do za bu do wy mu szą mieć okła dzi nę oraz kle je do jej przy kle je nia od

por ne na tem pe ra tu rę 100°C. Niespełnienie tego wa run ku może spo wo do wać zde for mo wa nie po wierzch ni lub od kle je nie okła dzi ny.

• Krawędzie otworu powinny zostać zabezpieczone materiałem odpornym na wchłanianie wilgoci.

• Pod spodem płyty należy zostawić przynajmniej 25 mm wolnej przestrzeni aby umożliwić właściwy obieg powietrza i aby uniknąć przegrzania powierzchni wokół płyty.

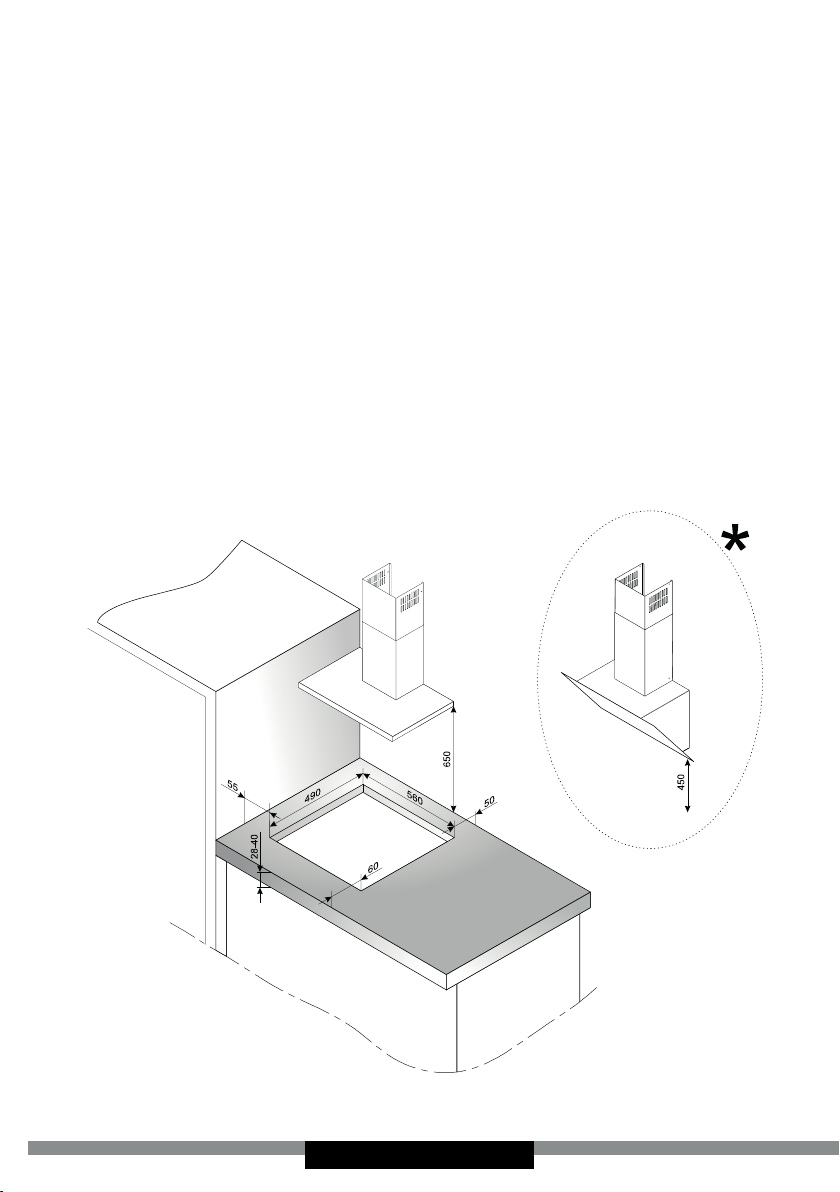

• Otwór w blacie wykonać zgodnie z wymiarami podanymi na poniższym rysunku (jednostka [mm]):

* Minimalna odległość okapu od płyty roboczej w przypadku okapu prostego powinna wynosić 650mm, natomiast w przypadku okapów skośnych 450mm

- 34 -

Zabudowa płyty

500x10mm

25mm

ponad szafkami

30mm

Zabudowa płyty

ponad piekarnikiem

500x20mm

5 10mm÷

Zabronione jest mocowanie płyty ponad piekarnikiem pozbawionym wentylacji

- 35 -

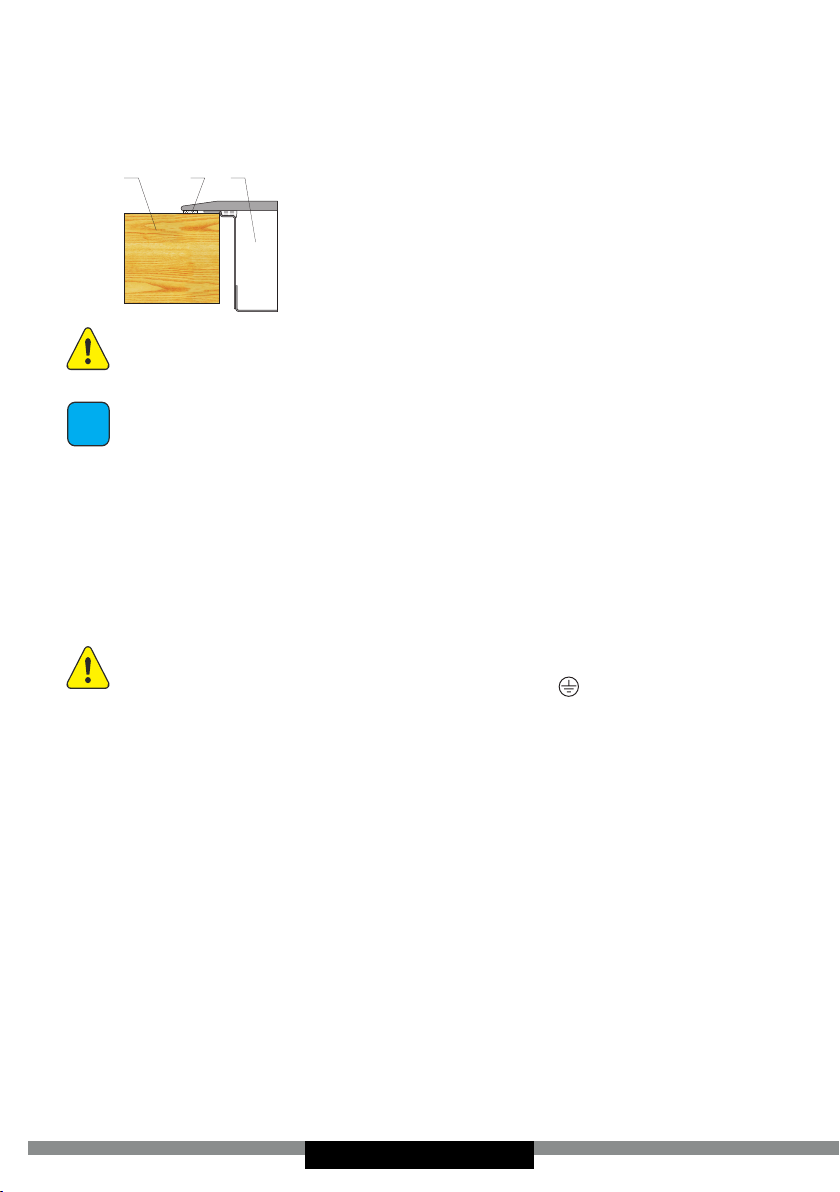

Instalowanie płyty w otworze montażowym

321

• dokonaj połączenia płyty prze wo dem elek trycz nym wg załączonego schematu połączeń

• oczyść blat z kurzu, włóż pły tę w otwór i moc no dociśnij do blatu

1  blat 2  uszczelka płyty 3  płyta ceramiczna

Uwaga! Przyłączenia do in sta la cji może do ko nać tyl ko wy kwa li  ko wa ny in

sta la tor po sia da ją cy sto sow ne upraw nie nia. Za bra nia się sa mo wol ne go do ko ny wa nia prze ró bek lub zmian w in sta la cji elek trycz nej.

Wskazówki dla instalatora

Płyta wyposażona jest w listwę przyłączeniową, umożliwiającą wybór właściwych połączeń dla konkretnego rodzaju zasilania w energię elektryczną. Listwa przyłączeniowa umożliwia następujące połączenia:  jednofazowe 230V ~  dwufazowe 400V 2N~ Podłączenie płyty do odpowiedniego zasilania jest możliwe poprzez odpowiednie zmostkowanie zacisków na listwie przyłączeniowej wg zamieszczonego schematu połączeń. Schemat połączeń jest zamieszczony również na spodniej części osłony dolnej. Dostęp do listwy przyłączeniowej jest możliwy po otwarciu pokrywki skrzynki zaciskowej. Należy pamiętać o właściwym doborze przewodu przyłączeniowego, uwzględniając rodzaj podłączenia i moc znamionową płyty.

Uwaga!

Należy pamiętać o konieczności podłączenia obwodu ochronnego do zacisku listwy przyłączeniowej, oznaczonego znakiem . Instalacja elektryczna, zasilająca płytę, powinna być zabezpieczona odpowiednio dobranym zabezpieczeniem, a dodatkowo do zabezpieczenia linii zasilającej może posiadać odpowiedni wyłącznik, umożliwiający odcięcie dopływu prądu w sytuacji awa-

ryjnej. Przed do ko na niem przyłączenia płyty do in sta la cji elek trycz nej, należy zapoznać się z in for ma cja mi znaj du ją cy mi się na ta blicz ce zna mio no wej i schemacie pod łą cze nia. Inny sposób podłączenia płyty, niż po ka za no na sche ma cie, może spo wo do wać jej

uszko dze nie.

UWAGA!

Instalator jest zobowiązany wydać użyt kow ni ko wi „świa dec two podłączenia wyrobu do in sta la cji elek trycz nej” (znajduje się w karcie gwarancyjnej). Po zakończonej instalacji instalator powinien umieścić także informację o sposobie wykonanego podłączenia:

• jednofazowym, dwufazowym lub trójfazowym,

• przekroju przewodu przyłączeniowego,

• rodzaju zastosowanego zabezpieczenia (rodzaj bezpiecznika).

- 36 -

Schemat możliwych połączeń

L1L2

Uwaga! Napięcie elementów grzejnych 230V

Uwaga! W przypadku każdego z połączeń przewód

ochronny musi być po łą czo ny z zaciskiem .

Typ /

przekrój

przewodu

Bezpiecznik

ochronny

Dla sieci 230V podłączenie jed no fa zo we z przewodem neutralnym,

za ci ski L1 i L2 połączone mostkiem, przewód

1N~

HO5VVFG 3x4 mm

min.30 A

neutralny do N, prze wód ochron ny do

Dla sieci 230/400V podłączenie dwufazowe

z przewodem neutralnym, przewód neutralny do N,

2N~

HO5VVFG 4x2.5 mm2

min.16 A

prze wód ochronny do

* W przypadku domowej instalacji 3fazowej 230/400V, pozostały przewód pod-

łączyć do zacisku:L3, który nie jest połączony z wewnętrzną instalacją płyty.

* Zaciski NN są wewnętrznie połączone, nie trzeba ich mostkować

- 37 -

- 38 -

Amica S.A.

ul . Mickiewicza 52

64-510 Wronki tel. 67 25 46 100 fax 67 25 40 320

www.amica.pl

Amica PI6544NCSTK IN User guide

Specifications and Main Features

Frequently Asked Questions

User Manual
