PŁYTA INDUKCYJNA

PB*4VI515FTB4P3M4

URZĄDZENIE NALEŻY URUCHAMIAĆ DOPIERO PO
PRZECZYTANIU INSTRUKCJI!

IO-HOB-0400 v4 / 8069155

(09.2020)

- 2 -

Szanowny
Kliencie

Od dziś codzienne obowiązki staną się prostsze
niż kiedykolwiek. Urządzenie
wyjątkowej łatwości obsługi i doskonałej efektyw­ności. Po przeczytaniu instrukcji, obsługa nie bę­dzie problemem.

Sprzęt, który opuścił fabrykę był dokładnie spraw­dzona przed zapakowaniem pod względem bez­pieczeństwa i funkcjonalności na stanowiskach
kontrolnych.

Prosimy Państwa o uważną lekturę instrukcji ob­sługi przed uruchomieniem urządzenia. Prze­strzeganie zawartych w niej wskazówek uchroni
Państwa przed niewłaściwym użytkowaniem. In­strukcję należy zachować i przechowywać tak,
aby mieć ją zawsze pod ręką.

to połączenie

Należy dokładnie przestrzegać instrukcji ob­sługi w celu uniknięcia nieszczęśliwych wy­padków.

Z poważaniem

- 3 -

SPIS TREŚCI

WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA 5
JAK OSZCZĘDZAĆ ENERGIĘ 9

ROZPAKOWANIE 10

USUWANIE ZUŻYTYCH URZĄ DZEŃ 11
TWOJE URZĄDZENIE 12
PODSTAWOWE INFORMACJE O URZĄDZENIU 14

ZASADA DZIAŁANIA PŁYTY INDUKCYJNEJ 14
CHARAKTERYSTYKA NACZYŃ 14
WYMIARY NACZYŃ 16
PRZED PIERWSZYM WŁĄCZENIEM PŁYTY 16

OBSŁUGA 17

PANEL STEROWANIA 17
WŁĄCZENIE PŁYTY GRZEJNEJ 17
WŁĄCZENIE POLA GRZEJNEGO I NASTAWIENIE JEGO MOCY 17
WYŁĄCZENIE PÓL GRZEJNYCH 17
WYŁĄCZENIE CAŁEJ PŁYTY GRZEJNEJ 18
FUNKCJA BOOSTER „P” 18
FUNKCJA BLOKADY 18
WSKAŹNIK CIEPŁA RESZTKOWEGO „H” 19
OGRANICZENIE CZASU PRACY 20
FUNKCJA AUTOMATYCZNEGO DOGRZEWANIA 20
FUNKCJA ZEGARA 21
ZEGAR JAKO MINUTNIK 22
FUNKCJA PODGRZEWANIA 22
FUNKCJA STOP’N GO „II" 23

CZYSZCZENIE I KONSERWACJA 24

CZYSZCZENIE PO KAŻDYM UŻYCIU 24
USUWANIE ZABRUDZEŃ 24

POSTĘPOWANIE W SYTUACJACH AWARYJNYCH 26
DANE TECHNICZNE 28
GWARANCJA, OBSŁUGA POSPRZEDAŻOWA 29

GWARANCJA 29

INSTALACJA 30

PRZYGOTOWANIE BLATU MEBLA DO ZABUDOWY PŁYTY 30
INSTALOWANIE PŁYTY W OTWORZE MONTAŻOWYM 32
SCHEMAT MOŻLIWYCH POŁĄCZEŃ 33

- 4 -

WSKAZÓWKI DOTYCZĄCE
BEZPIECZEŃSTWA

• Urządzenie zostało zaprojektowane wyłącznie jako
urządzenie do gotowania. Każde inne jego zastosowa­nie (np. do ogrzewania pomieszczeń) jest niezgodne
z jego przeznaczeniem i może być niebezpieczne.

• Producent zastrzega sobie możliwość dokonywania
zmian nie wpływających na dzia ła nie urządzenia.

• Urządzenie i jego dostępne części stają się gorące pod­czas użycia. Możliwość dotknięcia elementów grzejnych
powinno być objęte szczególną troską. Dzieci poniżej 8
roku życia powinny trzymać się z daleka, chyba że są pod
stałą opieką.

• Niniejszy sprzęt może być używany przez dzieci w wie­ku od 8 lat i wyżej i osoby z ograniczeniami zycznymi,
czuciowymi albo umysłowymi albo brakiem doświadcze­nia i wiedzy, jeśli odbywa się pod nadzorem lub zgod­nie z instrukcją użytkowania sprzętu, przekazanej przez
osoby odpowiadające za ich bezpieczeństwo. Należy
zwracać uwagę na dzieci, aby nie bawiły się sprzętem.
Sprzątanie i czynności obsługowe nie powinny być ro­bione przez dzieci bez nadzoru.

• Gotowanie tłuszczu lub oleju bez nadzoru na płycie ku­chennej może być niebezpieczne i doprowadzić do po­żaru.

• NIGDY nie próbuj gasić ognia wodą, ale wyłącz urzą­dzenie i wtedy przykryj płomień np. pokrywką lub niepal­nym kocem.

• Niebezpieczeństwo pożaru: nie gromadź rzeczy na po­wierzchni do gotowania.

• Uwaga. Jeżeli powierzchnia płyty jest pęknięta, wyłą­czyć prąd, aby uniknąć porażenia prądem elektrycznym.

- 5 -

• Przedmiotów metalowych, takich jak noże, widelce, łyżki
i pokrywki oraz folii aluminiowej nie zaleca się kłaść na
powierzchni płyty kuchennej, gdyż mogą się one stać
gorące.

• Po użyciu wyłącz element grzejny płyty wyłącznikiem i nie
polegaj na wskazaniach detektora naczyń.

• Urządzeniem nie należy sterować zewnętrznym zega­rem lub niezależnym układem zdalnego sterowania. Do
czyszczenia płyty nie wolno używać sprzętu do czysz­czenia parą.

• Uwaga. Nie używać nieodpowiednich osłon płyty unie­możliwiających dzieciom dostęp do płyty grzejnej. Sto­sowanie nieodpowiednich osłon może powodować wy­padki.

• Przed pierw szym użyciem płyty indukcyjnej na le ży prze­czy tać in struk cję użyt ko wa nia. W ten spo sób za pew nia­my sobie bez pie czeń stwo oraz unikamy uszko dze nia
pły ty.

• Je że li płyta indukcyjna użyt ko wa na jest w bez po śred niej
bliskości radia, te le wi zo ra lub innego urzą dze nia emi tu­ją ce go, na le ży spraw dzić, czy za pew nio na jest pra wi­dło wość działania panelu ste ru ją ce go płytą.

• Płytę winien podłączyć upraw nio ny in sta la tor – elektryk.

• Nie wolno instalować płyty w pobliżu urzą dzeń chłodni­czych.

• Meble w których zabudowywana jest pły ta, muszą być
odporne na temperatury ok 100OC. Do tyczy to okle­in,kra wę dzi,po wierzch ni wykonanych z tworzyw sztucz­nych, klejów oraz lakierów.

• Pły tę należy użytkować tylko po jej za bu do wa niu. W ten
sposób za bez pie cza my się przed do tknię ciem czę ści
po zo sta ją cych pod na pię ciem.

• Na pra wy urządzeń elektrycznych mogą prze pro wa­dzać tyl ko spe cja li ści. Nie fa cho we na pra wy po wo du ją
po waż ne nie bez pie czeń stwo dla użyt kow ni ka.

- 6 -

• Urzą dze nie zostaje tylko wów czas odłą czo ne od sieci
elek trycz nej, gdy zo sta nie wy łą czo ny bez piecz nik lub
wtycz ka zostanie wy cią gnię ta z gniazd ka.

• Wtyczka przewodu przyłączeniowego powinna być do­stępna po zainstalowaniu płyty.

• Należy zwracać uwagę na dzieci, aby nie bawiły się
sprzętem.

• Osoby z wszczepionymi urządzeniami wspomagającymi
funkcje życiowe (np. rozrusznik serca, pompka insulino­wa lub aparat słuchowy) muszą upewnić się, że praca
tych urządzeń nie zostanie zakłócona poprzez płytę in­dukcyjną (obszar częstotliwości działania płyty indukcyj­nej wynosi 20-50 kHz).

• W przypadku zaniku napięcia w sie ci ska so wa ne zostają
wszyst kie na sta wy. Po po now nym po ja wie niu się na pię­cia w sie ci wskazana jest ostroż ność. Dopóki pola grzej­ne są gorące będzie wyświetlany wskaźnik ciepła reszt­kowego „H”.

• Wbu do wa ny w układ elek tro nicz ny wskaź nik szcząt­ko we go na grza nia wska zu je, czy płyta jest włą czo na
względ nie, czy jest jesz cze go rą ca.

• Je że li gniazdo wtykowe jest w po bli żu pola grzejnego,
należy uwa żać, aby kabel kuch ni nie do ty kał na grza­nych miejsc.

• Nie używać naczyń z tworzyw sztucz nych i z folii alumi­niowej. To pią się one w wy so kich tem pe ra tu rach i mogą
uszko dzić szybę ce ra micz ną.

• Cukier ,kwasek cytrynowy, sól itp. w sta nie sta łym i płyn-

nym oraz two rzy wo sztucz ne nie po win ny do stać się na
na grza ne pola grzej ne .

• Jeżeli wsku tek nieuwagi cukier lub two rzy wo sztucz ne

do sta ną się na gorące pole grzejne, w żad nym wy pad ku
nie wol no wy łą czać pły ty, lecz należy ze skro bać cu kier
i two rzy wo ostrym skro ba kiem. Chro nić ręce przed po­pa rze nia mi i skaleczeniem.

- 7 -

• Przy stosowaniu płyty indukcyjnej na le ży używać tylko

garnków i ron dli o pła skim dnie, niepo sia da ją cych kra­wę dzi i zadziorów, gdyż w prze ciw nym razie mogą po­wstać trwałe za dra pa nia szyby.

• Po wierzch nia grzejna płyty indukcyjnej od por na jest na

szok ter micz ny. Nie jest ona wrażliwa ani na zimno, ani
na go rą co.

• Należy unikać upusz cza nia przed mio tów na szybę. Ude-

rzenia punktowe np. upa dek bu te lecz ki z przy pra wa mi,
mogą do pro wa dzić do pęknięć i od pry sków szyby cera­micznej.

• Jeśli dojdzie do uszkodzenia szyby, ki pią ce po tra wy

mogą się dostać do bę dą cych pod na pię ciem części pły­ty indukcyjnej.

• Nie wolno używać powierzchni płyty jako deski do kroje-

nia lub stołu roboczego.

• Nie można zabudowywać płyty ponad piecykiem bez

wentylatora, ponad zmy war ką, chłodziarką, zamrażarką
lub pralką.

• Jeśli płyta została zabudowana w blacie, przedmioty me-

talowe znajdujące się w szafce mogą zostać nagrzane do
wysokiej temperatury przez powietrze wypływające z sy­stemu wentylacji płyty. Z tego względu zaleca się zasto­sowanie bezpośredniej osłony (patrz rozdział „instalacja”).

• Należy przestrzegać wska zó wek od no śnie pielęgnacji

i czysz cze nia szyby ceramicznej.

• W razie nie pra wi dło wo ści w po stę po wa niu z nią, nie od-

po wia da my z tytułu gwa ran cji.

- 8 -

JAK OSZCZĘDZAĆ ENERGIĘ

Kto korzysta z energii w spo sób od po wie­dzial ny, chroni nie tylko do mo wy budżet,
lecz działa świa do mie na rzecz śro do wi ska
na tu ral ne go. Dla te go po móż my, oszczę­dzaj my ener gię elek trycz ną! A czyni się to
w na stę pu ją cy spo sób:

• Stosowanie prawidłowych naczyń do go­to wa nia.

• Garnki z płaskim i grubym dnem po zwa la ją zaoszczę-

dzić do 1/3 energii elek trycz nej. Na le ży pamiętać o po­kryw ce, w prze ciw nym ra zie zużycie energii elek trycz nej
wzrasta czte ro krot nie!

• Dbanie o czystość pól grzej nych i den garnków.

• Zabrudzenia zakłócają prze ka zy wa nie cie pła – silnie

przypalone za bru dze nia da się czę sto usunąć już tylko
środ ka mi sil nie ob cią ża ją cy mi śro do wi sko naturalne.

• Unikanie niepotrzebnego „za glą da nia do garnków”.

• Niewbudowywanie płyty w bez po śred niej bli sko ści chło-

dzia rek/za mra ża rek.

- 9 -

ROZPAKOWANIE

Urządzenie na czas trans por tu zostało za­bez pie czo ne przed uszko dze niem. Po roz­pa ko wa niu urzą dze nia pro si my Pań stwa o
usu nię cie ele men tów opa ko wa nia w spo sób
nieza gra ża ją cy śro do wi sku.
Wszystkie materiały za sto so wa ne do opa-

ko wa nia są nie szko dli we dla środowiska na­tu ral ne go, w 100% nadają się do odzysku i oznakowano je
od po wied nim symbolem.

Uwaga! Materiały opa ko wa nio we(wo recz ki po li ety le no we,
kawałki sty ro pia nu itp.) na le ży w trakcie rozpakowywania
trzy mać z dala od dzieci.

- 10 -

USUWANIE ZUŻYTYCH URZĄ DZEŃ

To urządzenie jest oznaczone zgodnie z Dyrekty­wą Europejską 2012/19/UE oraz polską Ustawą o
zużytym sprzęcie elektrycznym i elektronicznym
symbolem przekreślonego kontenera na odpady.
Takie oznakowanie informuje, że sprzęt ten, po
okresie jego użytkowania, nie może być umiesz-

czany łącznie z innymi odpadami pochodzącymi
z gospodarstwa domowego.
Użytkownik jest zobowiązany do oddania go prowadzącym
zbieranie zużytego sprzętu elektrycznego i elektroniczne­go. Prowadzący zbieranie, w tym lokalne punkty zbiórki,
sklepy oraz gminne jednostki, tworzą odpowiedni system
umożliwiający oddanie tego sprzętu.
Właściwe postępowanie ze zużytym sprzętem elektrycznym
i elektronicznym przyczynia się do uniknięcia szkodliwych
dla zdrowia ludzi i środowiska naturalnego konsekwencji,
wynikających z obecności składników niebezpiecznych
oraz niewłaściwego składowania i przetwarzania takiego
sprzętu.

- 11 -

TWOJE URZĄDZENIE

Pola grzejne

2

1

3

4

2

3

1

4

- 12 -

Panel sterowania

Sensory sterowania polem

1

1. Pole grzejne indukcyjne booster
Ø 210-220 (przednie lewe)

2. Pole grzejne indukcyjne booster
Ø 160-180(tylne lewe)

3

2

2 5

2

6

3 4

3. Pole grzejne indukcyjne booster
Ø 210-220 (tylne prawe)

4. Pole grzejne indukcyjne booster
Ø 160-180 (przednie prawe)

8 9

11

4

10

17

1. Sensor włącz/ wyłącz płyty

2. Sensor zmiany mocy grzejnej

3. Wyświetlacz pola grzejnego

4. Sensor zegar

5. Dioda sygnalizacyjna zegara

6. Sensor Booster

7. Sensor funkcji Stop’n go

8. Sensor funkcji podgrzewania

9. Sensor klucz

10. Dioda sygnalizacyjna sensora klucz

11. Dioda sygnalizacyna funkcji podgrzewa­nia

- 13 -

PODSTAWOWE INFORMACJE
O URZĄDZENIU

Zasada działania płyty indukcyjnej

Pod szybą płyty indukcyjnej znajdują się cewki indukcyjne wytwarzające pole mag­netyczne. Garnek umieszczony na polu magnetycznym rozgrzewa się pod wpły­wem tego właśnie pola. Pamiętaj, że ważne jest używanie garnków posiadających
odpowiednie dno.

W zależności od zastosowanych garnków i ustawionej mocy podczas goto­wania, urządzenie wydaje specyczny świst, jest to zjawisko normalne i nie
stanowi podstawy do reklamacji.

Charakterystyka naczyń

• Aby sprawdzić czy garnek jest odpowiedni do Twojej płyty indukcyjnej, sprawdź
czy do dna garnka przyciąga się magnes. Im większa siła przyciągania, tym
lepszy garnek.

• Zawsze korzystaj z garn ków wysokiej jakości, o idealnie płaskim dnie. Ko rzy­sta nie z garnków tego rodzaju zapobiega powstawaniu punktów o zbyt wyso­kiej tem pe ra tu rze, może to skutkować przywieraniem przyrządzanej żywno­ści do garnka. Garnki i patelnie o grubych metalowych ściankach zapewniają
doskonały rozkład ciepła. Wklęsłe dno garnka lub głęboko wytłoczone logo
producenta mają negatywny wpływ na kontrolowanie temperatury przez moduł
indukcyjny i mogą powodować przegrzanie naczyń.

• Nie używaj uszkodzonych garnków np. ze zdeformowanym na skutek nad-

miernej temperatury dnem.

• Stosując duże naczynia z dnem ferromagnetycznym, które­go średnica jest mniejsza od całkowitej średnicy naczynia,
nagrzewa się wyłącznie część ferromagnetyczna naczynia.
Powoduje to sytuację, w której nie jest możliwe równo­mierne rozprowadzenie ciepła w naczyniu. Obszar ferro­magnetyczny zostaje zmniejszony w podstawie naczynia,
z powodu umieszczonych w niej elementów aluminiowych,
dlatego dostarczona ilość ciepła może być mniejsza. Może
się zdarzyć, że wystąpią problemy z wykryciem naczynia
lub nie zostanie ono wcale wykryte. Średnica części fer­romagnetycznej naczynia powinna być dostosowana do
wielkości strefy grzejnej, w celu uzyskania optymalnych
wyników gotowania. W przypadku, gdy naczynie nie zosta­ło wykryte w stree grzejnej, wypróbuj je w stree grzejnej
o odpowiednio mniejszej średnicy.

- 14 -

Detektor obecności garnka w polu indukcyjnym

Detektor obecności garnka zainstalowany jest w płytach zawierających pola in­duk cyj ne. Podczas pracy płyty detektor obecności garnka automatycznie rozpo­czyna lub za trzy mu je wydzielanie ciepła w polu gotowania w chwili umieszczenia
garnka na płycie lub zdjęcia go z płyty. Zapewnia to więc oszczędność energii.

● Jeśli pole gotowania używane jest w połączeniu z odpowiednim garnkiem, na
wy świe tla czu podawany jest poziom ciepła.

● Indukcja wymaga używania garnków dopasowanych, wyposażonych w dna z ma­te ria łu magnetycznego (Tabela str.16).

Jeśli w polu gotowania nie umieszczono garnka lub umieszczono na niej garnek nie­od po wied ni, na wyświetlaczu pojawia się symbol . Pole nie włącza się.
Jeżeli w ciągu 90 sekund nie zostanie wykryty garnek, operacja włączenia płyty
zostaje skasowana.
Aby wyłączyć pole gotowania, należy wyłączyć je za pomocą sterownika sen so ro­we go, a nie je dy nie poprzez zdjęcie garn ka.

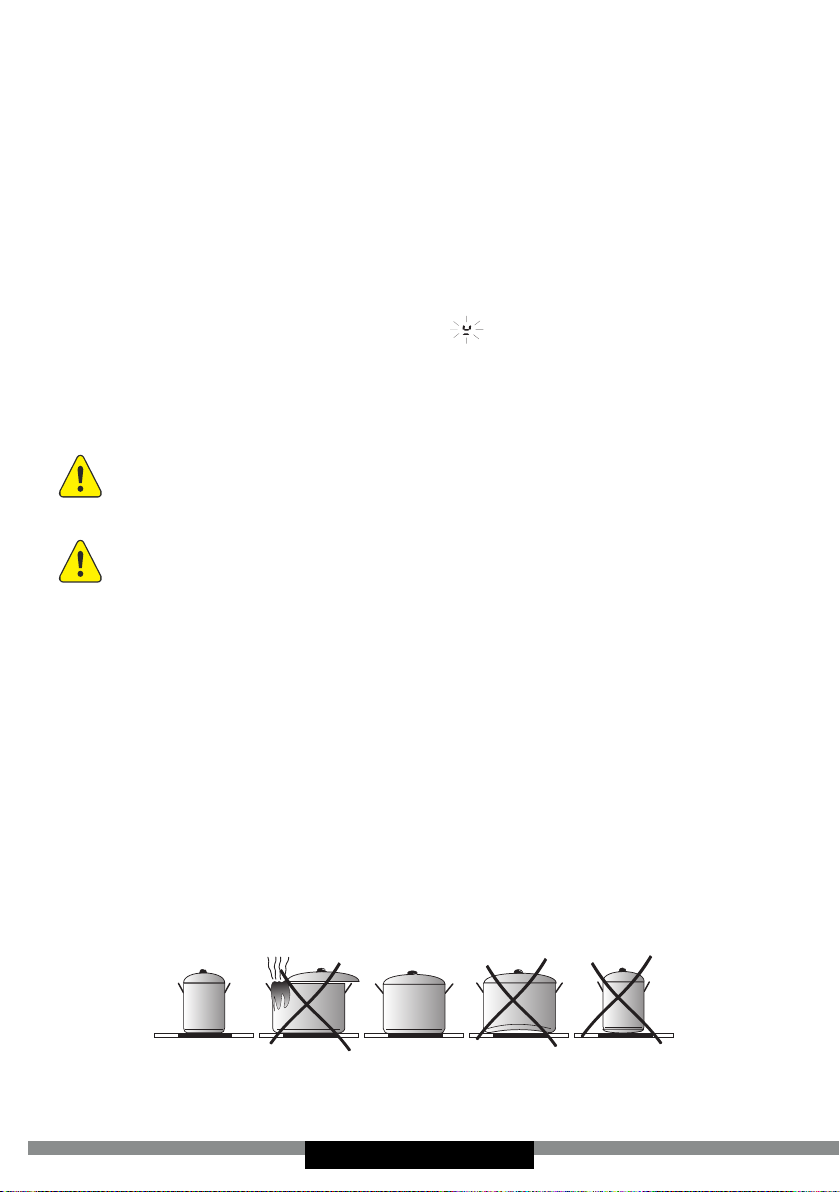

Odpowiednia jakość garnków jest pod sta wo wym warunkiem
uzyskania dobrej wydajności pracy płyty.

Nie zaleca się stosowania zewnętrznych adapterów
indukcyjnych.

• Do gotowania indukcyjnego używaj wyłącznie naczyń ferromagnetycznych,
z materiałów takich jak:

- stal emaliowana

- żeliwo

- naczynia ze stali nierdzewnej do gotowania indukcyjnego.

• Pokrywka na garnku podczas gotowania zapobiega ucieczce ciepła, w ten spo­sób skraca się czas na grze wa nia i zmniejsza zużycie energii elektrycznej.

• Zwracaj uwagę na to, aby dno garnka było suche. Podczas napełniania garn­ka, lub podczas używania garnka wyjętego z lodówki sprawdź, czy powierzch­nia dna jest zupełnie sucha. Pozwoli to uniknąć za bru dze nia powierzchni płyty.

- 15 -

Oznakowanie na naczyniach

kuchennych

Stal nierdzewna

Aluminium Nie wykrywa obecności garnka

Sprawdź, czy na etykiecie znajduje
się znak informujący, że garnek
nadaje się do płyt indukcyjnych

Nie wykrywa obecności garnka
Za wyjątkiem garnków z ferromagnetycznej stali

Żeliwo

Wysoka sprawność
Uwaga: garnki mogą porysować płytę
Wysoka sprawność

Stal emaliowana

Zaleca się naczynia o płaskim, grubym i gładkim
dnie

Szkło Nie wykrywa obecności garnka

Porcelana Nie wykrywa obecności garnka

Naczynia z dnem

miedzianym

Nie wykrywa obecności garnka

Rozmiar najmniejszego użytecznego naczynia dla pola grzejnego wynosi:

Średnica pola

grzejnego

[mm] [mm]

160 - 180

180 - 200

210 - 220

Minimalna średnica dna

naczynia ze stali emaliowanej

110

125220 x 190

260 - 280

Minimalne średnice dla naczyń wykonanych z innych materiałów niż stal emalio­wana mogą się różnić.

Przed pierwszym włączeniem płyty

• Oczyść dokładnie płytę indukcyjną. Płyta ma szklaną powierzchnię, dlatego
traktuj ją z należytą ostrożnością.

• Po pierwszym uruchomieniu urządzenia może pojawić się wydzielanie zapa­chów. W takim wypadku włącz wentylację, lub otwórz okno w pomieszczeniu.
Wydzielanie zapachów jest przejściowe.

- 16 -

OBSŁUGA

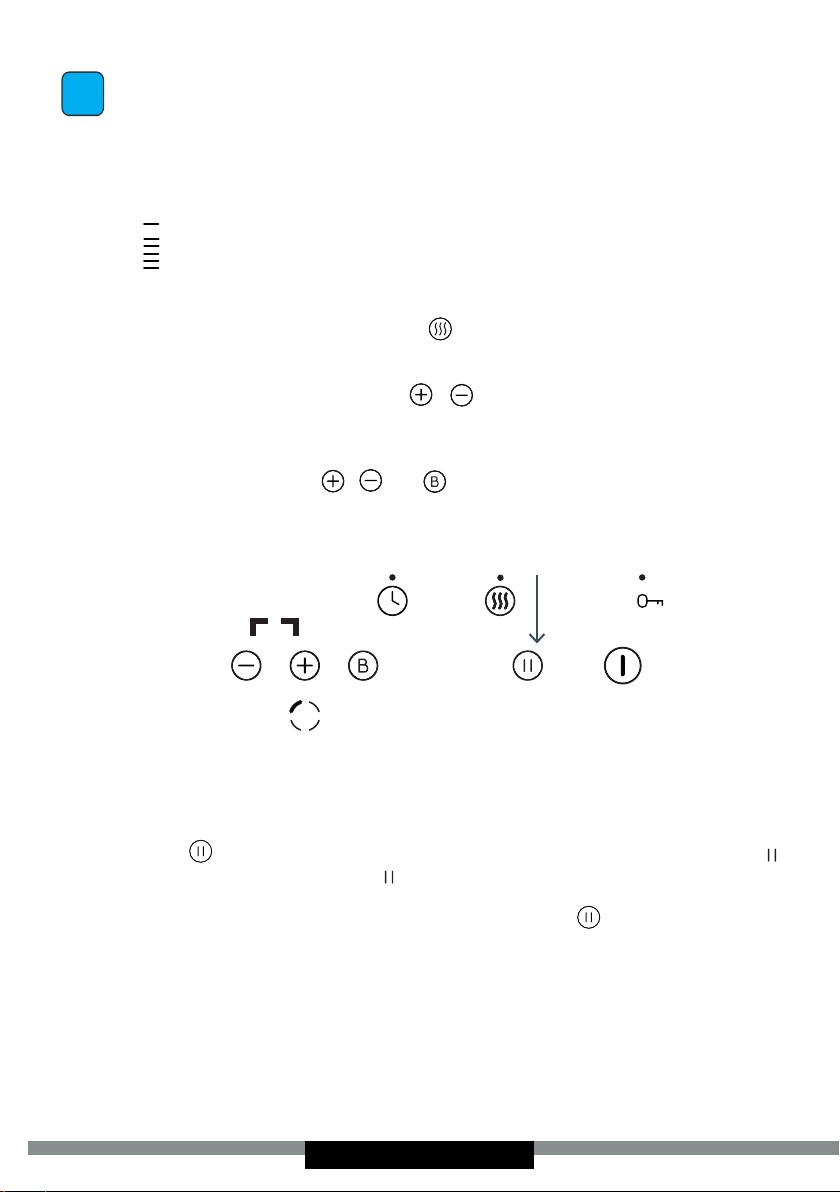

Panel sterowania

• Po podłączeniu płyty do sieci elektrycznej, na chwilę zapalą się wszystkie
wskaźniki. Płyta grzejna jest gotowa do eksploatacji.

• Płyta grzejna wyposażona jest w elektroniczne sensory, aby ich użyć dotknij go
palcem przez minimum 1 sekundę.

• Każde włączenie sensorów sygnalizowane jest dźwiękiem.

Nie ustawiaj żadnych przed mio tów na po wierzch niach sen so rów (może
pojawić się komunikat uster ki), po wierzch nie te utrzymuj sta le w czystości.

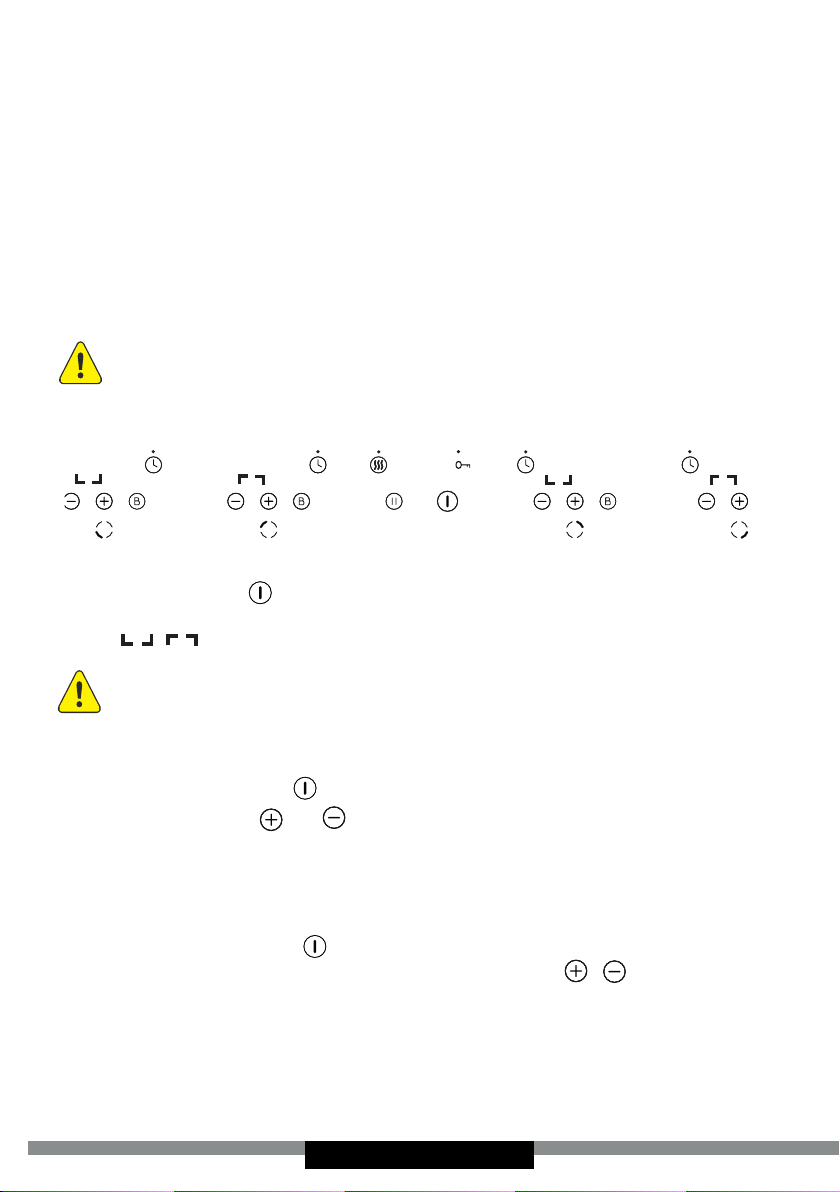

Włączenie płyty grzejnej

Sensor włącz/wyłącz musi być przytrzymany palcem przynajmniej 1 sekundę.
Płyta grzejna jest włączona, gdy na wszystkich wyświetlaczach pojawią się symbo­le pola lub „h.” / „H.”, gdy pola są ciepłe.

Jeżeli w ciągu 10 sekund od uruchomienia płyty nie ustawisz odpowiedniej
mocy pola grzejnego, płyta wyłączy się automatycznie.

Włączenie pola grzejnego i nastawienie jego mocy

• Włącz płytę sensorem .

• Naciskając sensor lub ustawiamy pożądany stopień grzania.

Wyłączenie pól grzejnych

Wyłączyć pole grzejne możesz wykonując jedną z poniższych czynności:

• Wyłącz płytę sensorem .

• Poprzez jednoczesne przytrzymanie palcem sensora i przez 1 sekundę.

- 17 -

Wyłączenie całej płyty grzejnej

Płyta grzejna pracuje, gdy włączone jest co najmniej jedno pole grzejne.

• Wyłącz płytę sensorem .

Jeżeli pole grzejne jest gorące, na wyświetlaczu pola grzej ne go świe ci się litera
„H.” lub „h.”- symbol nagrzania szcząt ko we go. Opis symbolu znajduje się w dalszej
części instrukcji.

Funkcja Booster „P”

Funkcja Booster zwiększa moc
pola 210-220mm - z 2000W na 3000W oraz
pola 160-180mm - z 1200W na 1400W.

• Włączenie funkcji Booster następuje po przyciśnięciu sensora (na wyświet­laczu pojawi się litera „P”)

Aby wyłączyć funkcję Booster:

• Przytrzymaj palcem sensora i przez 1 sekundę.

• Ponownie dotknij sensora . Wrócisz do wcześniejszej nastawy mocy, a funk­cja Booster przestanie być aktywna.

Sterować funkcją Booster możesz jenocześnie na dwóch pionowych polach
grzejnych.

Funkcja blokady

Dzięki funkcji blokady możesz zablokować możliwość sterowanie płytą, przy-

kładowo przez dzieci lub w przypadku czyszczenia. Funkcję blokady możesz
aktywować przy włączonej jak i wyłączonej płycie. Aby włączyć lub wyłączyć blo­kadę, przytrzymaj sensor przez 3 sekund. Gdy blokada jest aktywna, świeci się
dioda obok sensora .

Przy włączonej płycie i aktywnej blokadzie można wyłączyć płytę sensorem

. Próba włączenia płyty przy włączonej blokadzie powoduje wyświetlanie
komunikatu „Lo”.Odłączenie płyty od sieci zasilającej spowoduje wyłączenie
blokady płyty.

- 18 -

Wskaźnik ciepła resztkowego „H”

Po zakończeniu gotowania, szyba płyty indukcyjnej w obszarze danego pola
grzewczego nadal pozostaje gorąca, nazywa się to ciepłem resztkowym.

Jeżeli temperatura szyby jest wyższa niż 60OC*, na wskaźniku tego pola wyświetla
się symbol „H”.

Jeżeli temperatura szyby wynosi 45OC* - 60OC*), wskaźnik pola wyświetla symbol
„h” (niskie ciepło resztkowe).

* Wartości temperatur są orientacyjne

W czasie działania wskaźnika ciepła resztkowego nie wolno do
ty kać pola grzejnego, ze względu na moż li wość poparzenia, ani
sta wiać na nim wraż li wych na cie pło przed mio tów!

Podczas przerwy w dostawie prądu wskaźnik nagrzania reszt­kowego „H” lub „h” nie jest już wyświetlany. Pomimo to pola
grzejne mogą być wówczas jeszcze gorące!

- 19 -

Ograniczenie czasu pracy

W celu zwiększenia niezawodności pra cy oraz bezpieczeństwa płyta indukcyjna
wyposażona jest w ogra nicz enie cza su pracy dla każ de go z pól grzej nych.

Mak sy mal ny czas pracy jest ustalany indywi­dualnie w zależności od stosowanych pozio­mów mocy podczas gotowania. Jeżeli stosu­jesz tylko jeden poziom mocy przez dłuższy
czas gotowania, maksymalny czas pracy zo­staje ograniczony zgodnie z tabelą:

Po osiągnięciu maksymalnego czasu gotowa­nia, pole indukcyjne wyłącza się automatycz­nie, a na wskaźniku pola pojawia się symbol
ciepła resztkowego. Maksymalny czas pracy
dotyczy pojedynczego pola.

Funkcja automatycznego dogrzewania

Aby aktywować funkcję należy:

• Za pomocą sensora należy ustawić

poziom grzania 12 po czym ponownie
przycisnąć aż do pojawienia się sym­bolu „A” migającego naprzemian z nasta­wioną mocą.

• Sensorem ustaw stopień grzania z za-

kresu 1-11.

Po upływie czasu dogrzewania potrawy (patrz
tabela obok), pole automatycznie przełączy
się na wcześniej wybrany stopień mocy i bę­dzie on widoczny na wskaźniku.

Jeżeli z pola grzejnego podczas aktywnej
funkcji dogrzewania zostanie zdjęty garnek,
a następnie postawiony z powrotem, dogrze­wanie będzie kontynuowane aż do osiągnię­cia pełnego czasu dogrzewania.

Stopień mocy

grzejnej

1 8h

2 8h

3 5h

4 5h

5 5h

6 5h

7 1,5h

8 1,5h

9 1,5h

10 1,5h

11 1,5h

12 1,5h

P 10min

Stopień mocy

grzejnej

1 48s

2 2min, 24s

3 3min, 48s

4 5min, 12s

5 6min, 48s

6 2min

7 2min, 24s

8 2min, 48s

9 3min, 24s

10 3min, 12s

11 1min, 48s

Maksymalny

czas pracy

8h

Czas trwania

automatyczne-

go dogrzewa­nia dodatkową
mocą (w minu-

tach)

- 20 -

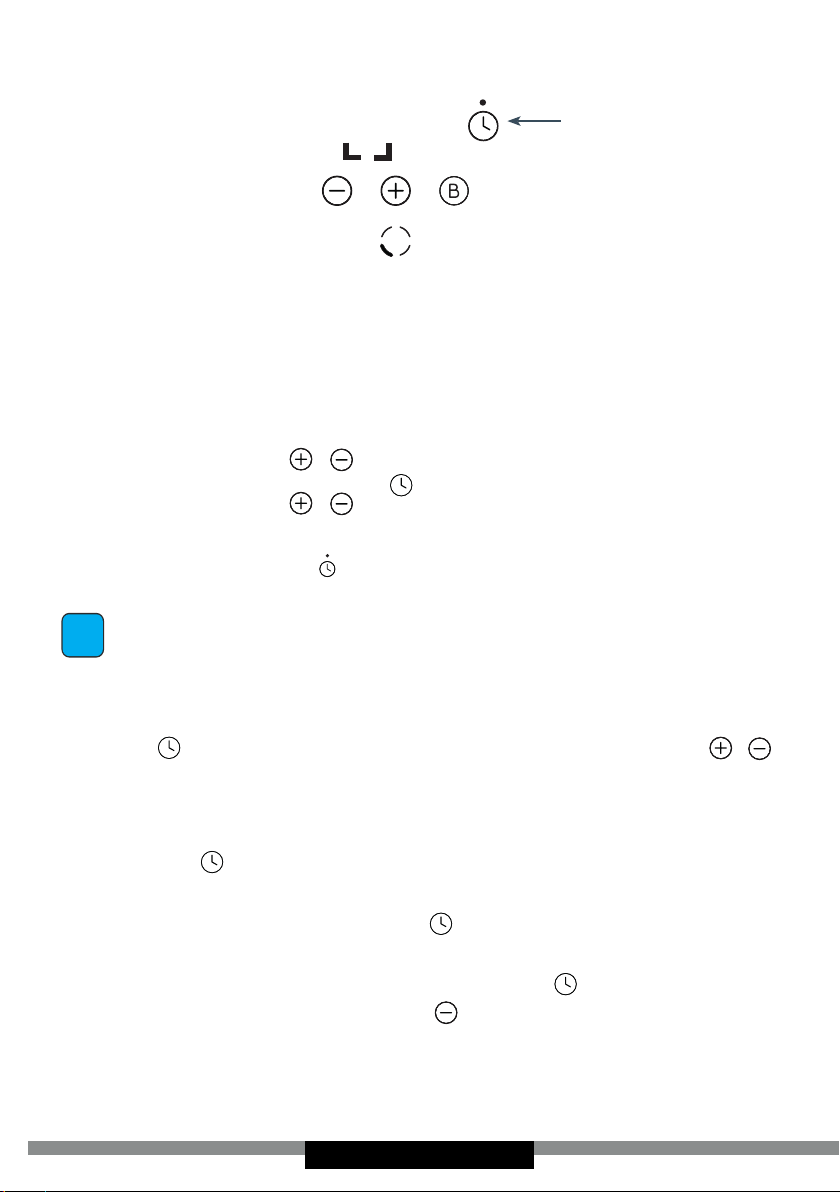

Funkcja zegara

i

Zegar ułatwia proces gotowania dzięki możliwości zaprogramowania czasu dzia­łania pól grzejnych. Zegar może również służyć jako minutnik. Funkcję zegara
możesz załączyć jedynie podczas gotowania (gdy moc grzejna jest większa od
„0”). Funkcji zegara możesz użyć jednocześnie na wszystkich polach grzejnych.
Maksymalny czas pracy to 99 minut (co 1 minutę).
Aby ustawić czas zegara należy:

• Za pomocą sensorów i ustaw dowolny poziom mocy za wyjątkiem „0”

• Wybierz sensor aktywacji zegara . Na wyświetlaczu pokażą się cyfry „00”.

• Za pomocą sensorów i nastaw żądany czas gotowania (01-99 minut)

• Dioda nad sensorem zegara miga gdy funkcja jest aktywna

Dioda nad sensorem zegara zaczyna migać, gdy funkcja jest aktywna.

Aby ustawić funkcję zegara dla kolejnego pola, postępuj zgodnie z powyż­szymi krokami wybierając w pierwszej kolejności pole inne niż za pierw­szym razem. Pamiętaj, że funkcję zegara możesz ustawić dla każdego
pola.

W każdej chwili gotowania możesz zmienić zaprogramowany czas jego trwania.
Sensorem aktywuj możliwość zmiany nastawienia zegara i za pomocą i
możesz dokonać korekty czasu. Po 5 sekundach zmiana zostaje automatycznie
zatwierdzona.

Czas pozostały do końca gotowania możesz sprawdzić w każdej chwili, dotykając
sensora zegara .

Po upływie zaprogramowanego czasu gotowania, włączy się sygnał dźwiękowy,
który można wyłączyć, dotykając sensora .
Alarm dzwiękowy wyłączy się automatycznie po 2 minutach, a alarm optyczny po
5 minutach.
Jeśli chcesz wcześniej wyłączyć zegar, dotknij sensor przez 3 sekundy lub
zmień czas minutnika za pomocą sensora do pozycji „00”.

- 21 -

Zegar jako minutnik

i

Zegar, programujący czas gotowania, może być użytkowany jako dodatkowy alarm,
jeśli nie jest czasowo sterowane działanie pól grzejnych.
Jeśli płyta jest wyłączona:

• Dotknij sensor i włącz płytę.

• Następnie w czasie 10 sek. należy wybrać sensor aktywacji minutnika .

• Za pomocą sensora i ustaw czas minutnika.

• Minutnik jest aktywny gdy świeci dioda przy sensorze .

Po upływie zaprogramowanego czasu, włączy się przerywany alarm dźwiękowy,
który możesz wyłączyć dotykając sensor lub poczekać aż wyłączy się automa­tycznie (Alarm dzwiękowy wyłączy się po 2 minutach, a alarm optycznywe po 5
minutach).
Jeśli chcesz wcześniej wyłączyć zegar, dotknij sensor przez 3 sekundy lub
zmień czas minutnika za pomocą sensora do pozycji „00”

Nastawienie mocy grzania przy włączonej funkcji minutnika, powoduje auto­matyczną zmianę funkcji minutnika w funkcję zegara.
Dioda sygnalizacyjna zegara zaczyna migać. Pole grzejne zostaje wyłą­czone po zaprogramowanym czasie.

Funkcja podgrzewania

Funkcja podgrzewania potrawy utrzymuje ciepło gotowej żywności na polu grzej­nym. Wybrane pole grzejne jest włączone na niską moc grzania. Dzięki tej funk­cji będziesz mieć ciepłą, gotową do spożycia potrawę, która nie zmienia swojego
smaku i nie przywiera do dna garnka. Dodatkowo funkcję tą możesz wykorzystać
do roztopienia masła, czekolady itp.

- 22 -

Aby temperatura garnka była dokładnie mierzona przez czujnik umieszczo-

i

ny w polu grzejnym, garnek, którego używasz musi być bezwzględnie do­stosowany do pracy z płytą indukcyjną z idealnie płaskim dnem (wg zaleceń
producenta).

Funkcję podgrzewania potrawy możesz włączyć na każdym z pól. Każde pole
grzejne posiada 3 poziomy temperatury grzania tj:

• 42°C

• 70°C

• 94°C

Włączenie funkcji podgrzewania:

• Naciśnij sensor funkcji podgrzewania . Aktywna funkcja sygnalizowana jest
migającą diodą.

• W trakcie migania diody możesz wybrać poziom mocy podgrzewania dla wy­branego pola za pomocą sensorów i

• Możesz zmienić poziom podgrzewania w każdej chwili, wystarczy że powtó­rzysz procedure nastawiania podgrzewania od początku.

Dotknięcie palcem sensorów , lub przy włączonej funkcji podgrzewania
spowoduje jej wyłączenie i rozpoczęcie pracy pola z nastawioną mocą.

Funkcja Stop’n go „II”

Funkcja Stop’n go działa jak standardowa pauza. Dzięki niej możesz w dowolnym
momencie zawiesić działanie płyty, a następnie powrócić do poprzednich ustawień.
Aby włączyć funkcję stop’n go musi być włączone przynajmniej jedno pole grzejne.
Dotknij sensor . Na wszystkich wyświetlaczach pól grzejnych zapali się symbol .
Gdy pole grzejne jest gorące symbol będzie migał naprzemiennie z literą „H.” lub
„h.”, w zależności od wysokości temperatury pola (wskaźnik ciepła resztkowego).
Aby wyłączyć funkcję Stop’n go ponownie naciśnij sensor . Na wyświetlaczach
pól grzejnych zapalą się nastawy, które były ustawione przed włączeniem tej funk­cji.

- 23 -

CZYSZCZENIE I KONSERWACJA

Dbałość o bieżące utrzy ma nie płyty w czy sto ści oraz wła ści wa jej kon ser wa cja,
wywierają zna czą cy wpływ na wy dłu że nie okresu jej bez a wa ryj nej pracy.

Przy czyszczeniu szyby ceramicznej obo wią zu ją te same za sa dy, co
w przypadku po wierzch ni szklanych. W żad nym wy pad ku nie sto suj
ścier nych lub agre syw nych środ ków czysz czą cych, ani piasku do szo
ro wa nia czy gąbki o dra pią cej powierzchni. Nie stosuj urządzeń czysz­czących na parę.

Czyszczenie po każdym użyciu

• Lekkie, nieprzypalone zabrudzenia

Ze trzyj wil got ną ście recz ką bez środka czysz czą ce go. Za sto so wa nie środ ka do
mycia naczyń może spo wo do wać wy stą pie nie nie bie ska wych prze bar wień. Te upo­rczy we pla my nie za wsze dadzą się usu nąć przy pierw szym czysz cze niu, nawet
przy za sto so wa niu spe cjal ne go środka do czyszczenia.

• Mocno przywarte zanieczyszczenia

Usu waj ostrym skrobakiem. Następnie wytrzyj szybę ceramiczną wilgotną ście­recz ką.

Usuwanie zabrudzeń

• Jasne plamy o zabarwieniu perłowym (po zo sta ło ści alu mi nium) usuń z ochło­dzo nej płyty grzej nej przy pomocy spe cjal ne go środ ka czysz czą ce go. Po zo­sta ło ści wapienne (np. po wy ki pie niu wody) usuniesz octem lub spe cjal nym
środ kiem czysz czą cym.

• Przy usuwaniu cukru, potraw z za war to ścią cu kru, two rzyw sztucznych i folii
alu mi nio wej nie wy łą czaj danego pola grzejnego! Na le ży na tych miast do kład­nie zeskrobać resztki (w go rą cym stanie) ostrym skro ba kiem z go rą ce go pola
grzej ne go. Po usunięciu za bru dze nia wyłącz płytę i gdy ostygnie do czy ścić
spe cjal nym środ kiem czysz czą cym. Przy czyszczeniu gorącej płyty zachowaj
szczególne środki ostrożności.

- 24 -

• Specjalne środki czyszczące możesz nabyć w do mach to wa ro wych, specjal­nych skle pach elek tro tech nicz nych, drogeriach, w handlu spożywczym i w sa­lo nach ku chen nych. Ostre skrobaki możesz kupić w skle pach dla maj ster ko­wi czów oraz w skle pach ze sprzę tem bu dow la nym, jak również w sklepach
z ak ce so ria mi malarskimi.

• Nigdy nie nanoś środka czysz czą ce go na gorącą płytę.

• Po naniesieniu środka czyszczącego najlepiej po zwól środ kom czyszczącym
po de schnąć i do pie ro wtedy je zetrzyj na mokro. Ewen tu al nie po zo sta ją ce
reszt ki środka czysz czą ce go zetrzyj wilgotną ście recz ką przed ponownym na­grza niem. W prze ciw nym razie mogą one dzia łać żrąco i trwale uszkodzić po­wierzchnię płyty.

Nieprawidłowe postępowanie z szybą ceramiczną nie stanowi podstawy do
reklamacji.

Zarysowania płyty oraz przebarwienia na powierzchni nie wpływają na po­prawne działanie płyty indukcyjnej.

- 25 -

POSTĘPOWANIE W SYTUACJACH
AWARYJNYCH

W każdej sytuacji awaryjnej na le ży:

• Jeżeli to możliwe wyłączyć płytę odpowiednim sensorem

• odłączyć zasilanie elektryczne poprzez wy łą czenie bez piecz nika lub wyciąg­nięcie wtycz ki z gniazd ka

• zgłosić naprawę w Centrum Serwisowym

• niektóre drob ne usterki użyt kow nik może usunąć sam, kierując się wska zów­ka mi po da ny mi w ta be li poniżej; zanim zwró cą się Pań stwo do działu ob słu gi
klien ta lub serwisu należy spraw dzić kolejne punk ty w tabeli.

PROBLEM PRZYCZYNA POSTĘPOWANIE

Urządzenie nie
działa

Urządzenie nie re­aguje na wprowa­dzane ustawienia

Urządzenie nie
reaguje i wy da­je długi sygnał
dźwiękowy

Całe urządzenie
się wy łą cza

Przerwa w dopływie prądu

Urządzenie nie zo stało
włączone

Zbyt krótko dotykano sensor
(mniej niż sekundę)

Naciśnięto równocześnie
więcej przycisków

Nieprawidłowa obsługa
(na ci śnię to niewłaściwe
sen so ry lub naciśnięto zbyt
krótko)

Sensor(y) zakryty(e) lub za­bru dzo ny(e)

po włączeniu nie wpro wa­dzo no żadnych ustawień
w czasie krótszym niż 10
sekund

sensor(y) zakryty(e) lub za­bru dzo ny(e)

Sprawdzić bezpiecznik in sta la cji
domowej, jeżeli jest prze pa lo ny
należy go wymienić

Włączyć zgodnie z instrukcją
obsługi

Naciskać sensory przez mini­mum 1 sekundę

Zawsze naciskać tylko je den
sensor, chyba że funkcje urzą­dzenia wymagają naciśnięcia
wielu przycisków

Ponownie uruchomić płytę

odkryć lub oczyścić sensory

ponownie włączyć urządzenie
i wprowadzić ustawienia w cza­sie krótszym niż 10 sekund

odkryć lub oczyścić sensory

- 26 -

PROBLEM PRZYCZYNA POSTĘPOWANIE

Jedno pole grzejne wy łą­cza się, na wyświetlaczu
świeci się litera „H”

Nie świeci wskaźnik ciepła
resztkowego, mimo że
pola grzej ne są jeszcze
gorące.

Pęknięcie w płycie cera­micznej.

Gdy wada pozostaje
wciąż jeszcze nie usu­nięta.

Płyta indukcyjna wydaje
chrapliwe dźwięki.

ograniczenie czasu pracy

sensor(y) zakryty(e) lub
za bru dzo ny(e)

zadziałanie zabezpieczeń
termicznych

przerwa w dopływie prą du,
urzą dze nie zostało odłą­czo ne od sieci.

Biebezpieczeństwo! Natychmiast odłączyć
płytę od sieci (bezpiecznik). Zwrócić się do
najbliższego serwisu.

Odłączyć płytę od sieci (bez piecz nik!). Zwrócić się do
najbliższego serwisu.

Płyta indukcyjna wydaje chrapliwe dźwięki.

ponownie włączyć pole grzej­ne

odkryć lub oczyścić sen­sory

Odczekać więcej czasu

Wskaźnik ciepła reszt­kowego za dzia ła ponow­nie zaraz po włą cze niu
zasilania

Jest to zjawisko normalne. Zgodnie z częstotliwością
Płyta indukcyjna wydaje
dźwięki, kojarzące się
z gwiz dem.

Płyta nie działa, pola grzej­ne nie daja się włączyć
i nie funkcjonują.

Wystąpienie symbolu
EE na wyświetlaczu pola
grzejnego.

Kody błędów:

E6 - Zbyt niskie napięcie zasilania
E7 - Zbyt wysokie napięcie zasilania
E (migające) - Przegrzane pole grzejne

pra cy cewek podczas używania kilku stref grzew-

czych, przy maksymalnej mocy płyta wydaje lekki

gwizd.

Przyczyna zakłócenia

w sieci zasilającej.

Zaburzenia pomiaru w

obwodzie czujnika tempe-

ratury.

zresetować płytę, na 60
sekund odłączyć płytę od
sieci (wyjąć bezpiecznik
instalacji).

Wyłączyć i ponownie włą­czyć płytę sensorem (1).

- 27 -

DANE TECHNICZNE

Napięcie znamionowe 230/400V 2N~50 Hz
Moc znamionowa płyt: 7,4 kW
Typ: PB*4VI515FTB4P3M4
Moc pól indukcyjnych:

- pole grzejne indukcyjne 210-220 mm 2000 W / 3000 W

- pole grzejne indukcyjne 160-180 mm 1200 W / 1400 W
Wymiary [mm]: 576 x 518 x 59
Waga [kg]: ca. 10,5

Spełnia wymagania norm EN 60335-1; EN 60335-2-6 obowiązujących w Unii
Europejskiej.

Oświadczenie producenta

Producent deklaruje niniejszym, że wyrób ten spełnia zasadnicze wymagania
wy mie nio nych poniżej dyrektyw europejskich:

• dyrektywy niskonapięciowej 2014/35/UE

• dyrektywy kompatybilności elek tro ma gne tycz nej 2014/30/UE

• dyrektywy ekoprojektowania 2009/125/UE

• dyrektywy RoHS 2011/65/UE

i dlatego wyrób został oznakowany oraz została wystawiona dla niego
deklaracja zgodności udostępniana organom nadzorującym rynek.

- 28 -

GWARANCJA, OBSŁUGA
POSPRZEDAŻOWA

Gwarancja

Świadczenia gwarancyjne wg karty gwarancyjnej. Producent nie odpowiada za ja­kiekolwiek szkody spowodowane nieprawidłowym po stę po wa niem z wyrobem.

Producent sprzętu sugeruje, by wszelkie naprawy i czyn no ści re gu la
cyj ne były wy ko ny wa ne przez Serwis Fabryczny lub Serwis Autoryzo­wany producenta. Napraw powinna dokonywać jedynie osoba posia­dająca stosowne kwalikacje.

- 29 -

INSTALACJA

Przygotowanie blatu mebla do zabudowy płyty

• Blat powinien być płaski i dobrze wypoziomowany. Należy uszczelnić i zabez-

pieczyć blat od strony ściany przed zalaniem i wilgocią.

• Me ble do za bu do wy mu szą mieć okła dzi nę oraz kle je do jej przy kle je nia od-

por ne na tem pe ra tu rę 100°C. Niespełnienie tego wa run ku może spo wo do­wać zde for mo wa nie po wierzch ni lub od kle je nie okła dzi ny.

• Krawędzie otworu powinny zostać zabezpieczone materiałem odpornym na

wchłanianie wilgoci.

• Pod spodem płyty należy zostawić przynajmniej 25 mm wolnej przestrze-

ni aby umożliwić właściwy obieg powietrza i aby uniknąć przegrzania po­wierzchni wokół płyty.

• Otwór w blacie wykonać zgodnie z wymiarami podanymi na poniższym ry-

sunku (jednostka [mm]):

* Minimalna odległość okapu od płyty roboczej w przypadku okapu proste­go powinna wynosić 650mm, natomiast w przypadku okapów skośnych
450mm

- 30 -

500x10mm

25mm

Zabudowa płyty
ponad szafkami

30mm

Zabudowa płyty

ponad piekarnikiem

500x20mm

5 10mm÷

5 10mm÷

- 31 -

Instalowanie płyty w otworze montażowym

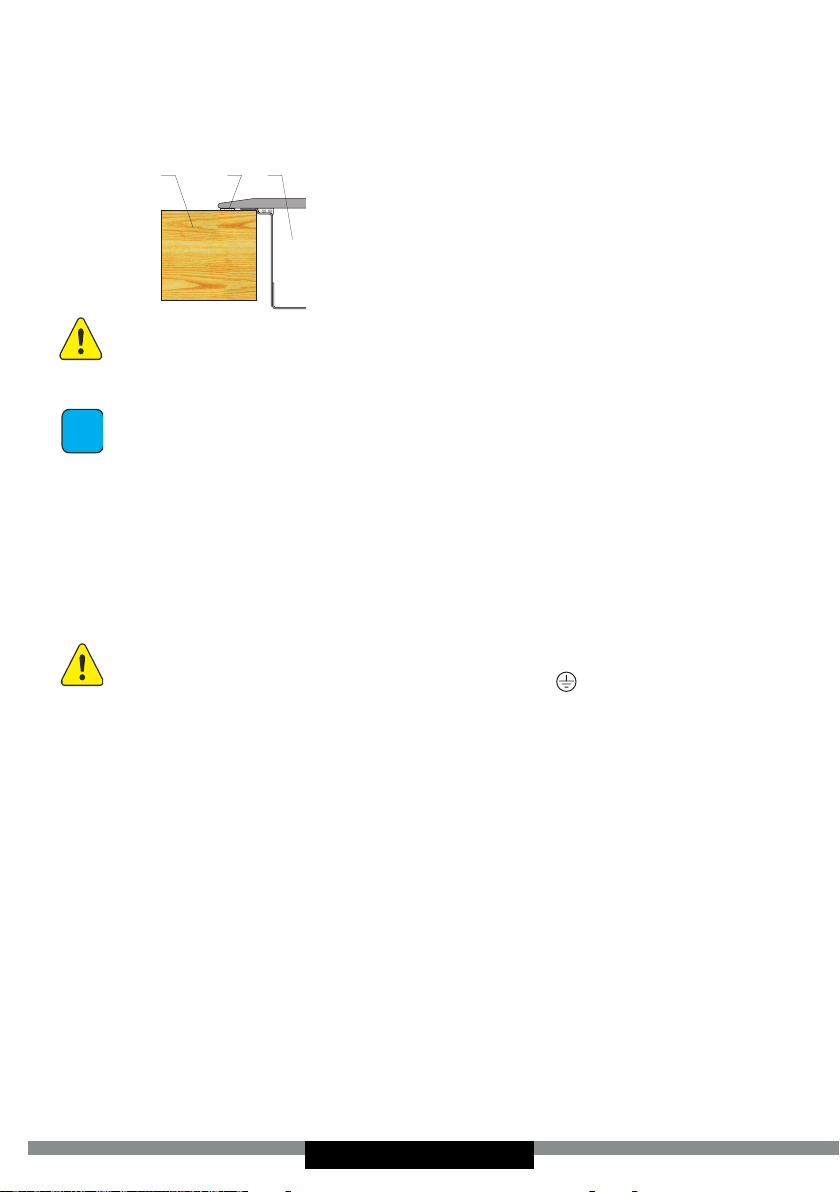

321

i

• dokonaj połączenia płyty prze wo dem elek trycz nym wg załączonego schematu
połączeń

• oczyść blat z kurzu, włóż pły tę w otwór i moc no dociśnij do blatu

1 - blat
2 - uszczelka płyty
3 - płyta ceramiczna

Uwaga! Przyłączenia do in sta la cji może do ko nać tyl ko wy kwa li  ko wa ny in­sta la tor po sia da ją cy sto sow ne upraw nie nia. Za bra nia się sa mo wol ne go do­ko ny wa nia prze ró bek lub zmian w in sta la cji elek trycz nej.
Wskazówki dla instalatora
Płyta wyposażona jest w listwę przyłączeniową, umożliwiającą wybór właś­ciwych połączeń dla konkretnego rodzaju zasilania w energię elektryczną.
Listwa przyłączeniowa umożliwia następujące połączenia:

- jednofazowe 230V ~

- dwufazowe 400V 2N~
Podłączenie płyty do odpowiedniego zasilania jest możliwe poprzez odpo­wiednie zmostkowanie zacisków na listwie przyłączeniowej wg zamieszczo­nego schematu połączeń. Schemat połączeń jest zamieszczony również na
spodniej części osłony dolnej. Dostęp do listwy przyłączeniowej jest możliwy
po otwarciu pokrywki skrzynki zaciskowej. Należy pamiętać o właściwym do­borze przewodu przyłączeniowego, uwzględniając rodzaj podłączenia i moc
znamionową płyty.

Uwaga!

Należy pamiętać o konieczności podłączenia obwodu ochronnego do zaci­sku listwy przyłączeniowej, oznaczonego znakiem . Instalacja elektryczna,
zasilająca płytę, powinna być zabezpieczona odpowiednio dobranym zabez­pieczeniem, a dodatkowo do zabezpieczenia linii zasilającej może posia­dać odpowiedni wyłącznik, umożliwiający odcięcie dopływu prądu w sytuacji
awaryjnej.

Przed do ko na niem przyłączenia płyty do in sta la cji elek trycz nej, należy zapoznać
się z in for ma cja mi znaj du ją cy mi się na ta blicz ce zna mio no wej i schemacie pod łą­cze nia.
Inny sposób podłączenia płyty, niż po ka za no na sche ma cie, może spo wo do wać jej
uszko dze nie.

UWAGA!

Instalator jest zobowiązany wydać użyt kow ni ko wi „świa dec two podłączenia wyro­bu do in sta la cji elek trycz nej” (znajduje się w karcie gwarancyjnej). Po zakończonej
instalacji instalator powinien umieścić także informację o sposobie wykonanego
podłączenia:

• jednofazowym, dwufazowym lub trójfazowym,

• przekroju przewodu przyłączeniowego,

• rodzaju zastosowanego zabezpieczenia (rodzaj bezpiecznika).

- 32 -

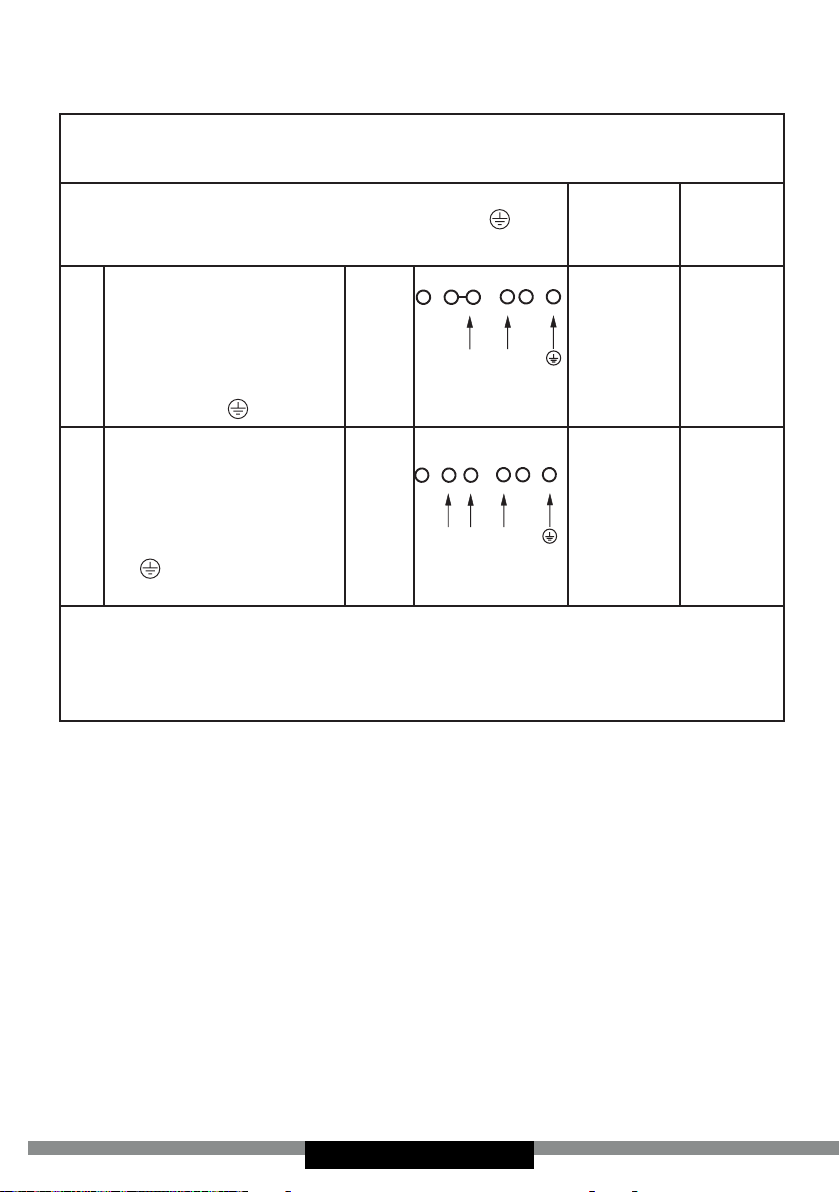

Schemat możliwych połączeń

L1

N

L1L2

N

Uwaga! Napięcie elementów grzejnych 230V

Uwaga! W przypadku każdego z połączeń przewód

ochronny musi być po łą czo ny z zaciskiem

.

Typ /

przekrój

przewodu

Bez-

piecznik

ochronny

Dla sieci 230V podłącze­nie jed no fa zo we z prze­wodem neutralnym,
za ci ski L1 i L2 połączone

1

mostkiem, przewód

1N~

HO5VV-

-FG
3x4 mm

2

min.30 A

neutralny do N, prze wód
ochron ny do

Dla sieci 230/400V
podłączenie dwufazowe
z przewodem neutral-

2*

nym, przewód neutralny
do N, prze wód ochronny

2N~

HO5VV-

-FG
4x2.5 mm

min.16 A

2

do

* W przypadku domowej instalacji 3-fazowej 230/400V, pozostały przewód pod-

łączyć do zacisku:L3, który nie jest połączony z wewnętrzną instalacją płyty.

* Zaciski N-N są wewnętrznie połączone, nie trzeba ich mostkować.

- 33 -

- 34 -

- 35 -

Amica S.A.

ul . Mickiewicza 52

64510 Wronki
tel. [phone]
fax [phone]

www.amica.pl
