Page 1

INSTRUKCJA OBSŁUGI PL

Okap nadkuchenny

OKP6659C A++

IO-HOO-1183

(07.2024)

Page 2

PL- Spis treści

WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA 4 ROZPAKOWANIE 8 USUWANIE ZUŻYTYCH URZĄ DZEŃ 8 OBSŁUGA 9

STEROWANIE OKAPEM 9

TIMER (OPÓŹNIONE WYŁĄCZENIE OKAPU) 9 OŚWIETLENIE DEKORACYJNE RGB 10 INNE WAŻNE INFORMACJE DOTYCZĄCE OBSŁUGI OKAPU 11

CZYSZCZENIE I KONSERWACJA 12

KONSERWACJA 12 FILTR PRZECIWTŁUSZCZOWY 12 FILTR WĘGLOWY 12 OŚWIETLENIE 12

GWARANCJA, OBSŁUGA POSPRZEDAŻOWA 13

GWARANCJA 13

- 2 -

Page 3

Szanowny Kliencie

Od dziś codzienne obowiązki staną się prostsze niż kiedykolwiek. Urządzenie jątkowej łatwości obsługi i doskonałej efektywności. Po przeczytaniu instrukcji, obsługa nie będzie proble-

mem.

Sprzęt, który opuścił fabrykę był dokładnie sprawdzony przed zapakowaniem pod względem bezpieczeństwa i funkcjonalności na stanowiskach kontrolnych.

Prosimy Państwa o uważną lekturę instrukcji obsługi przed uruchomieniem urządzenia. Przestrzeganie zawartych w niej wskazówek uchroni Państwa przed niewłaściwym użytkowaniem. Instrukcję należy zachować i przechowywać tak, aby mieć ją zawsze pod ręką.

to połączenie wy-

Należy dokładnie przestrzegać instrukcji obsługi w celu uniknięcia nieszczęśliwych wypadków.

Z poważaniem

- 3 -

Page 4

WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

• Okap należy używać dopiero po przeczytaniu tej instrukcji

• Urządzenie przeznaczone jest wyłącznie do użytku domowego.

• Producent zastrzega sobie możliwość dokonywania zmian niewpływających na działanie urządzenia.

• Producent nie ponosi żadnej odpowiedzialności za ewentualne szkody lub pożary spowodowane przez urządzenie wynikające z nieprzestrzegania zaleceń podanych w niniejszej instrukcji.

• Okap nadkuchenny służy do usuwania oparów kuchennych. Nie należy go używać do innych celów.

• Okap pracujący w trybie wyciągu należy podłączyć do odpowiedniego kanału wentylacyjnego (nie podłączać do kanałów kominowych, dymowych lub spalinowych, będących w eksploatacji). Okap wymaga zainstalowania przewodu odprowadzającego powietrze na zewnątrz. Długość przewodu (najczęściej rura Ø 120 mm lub 150 mm) nie powinna być dłuższa niż 4-5 m. Przewód odprowadzający powietrze jest również wymagany przy okapach teleskopowych i meblowych w trybie pochłaniacza.

• Okap pracujący w trybie pochłaniacza wymaga zainstalowania ltra z węglem aktywnym. W tym przypadku nie wymaga się instalowania przewodu odprowadzającego powietrze na zewnątrz, zaleca się natomiast montaż kierownicy wydmuchu powietrza (występuje głównie w okapach kominowych).

• Okap posiada niezależne oświetlenie oraz wentylator wyciągowy z możliwością ustawienia jednej z kilku prędkości obrotowych.

• W zależności od wersji urządzenia, okap jest przeznaczony do trwałego zamocowania na pionowej

- 4 -

Page 5

ścianie ponad kuchenką gazową lub elektryczną (okapy kominowe i uniwersalne); na sucie ponad kuchenką gazową lub elektryczną (okapy wyspowe); na pionowej ścianie w zabudowie meblowej ponad kuchenką gazową lub elektryczną (okapy teleskopowe i do zabudowy). Przed montażem należy się upewnić czy konstrukcja ściany / sutu jest odpowiednia do utrzymania okapu. Niektóre modele okapów są bardzo ciężkie.

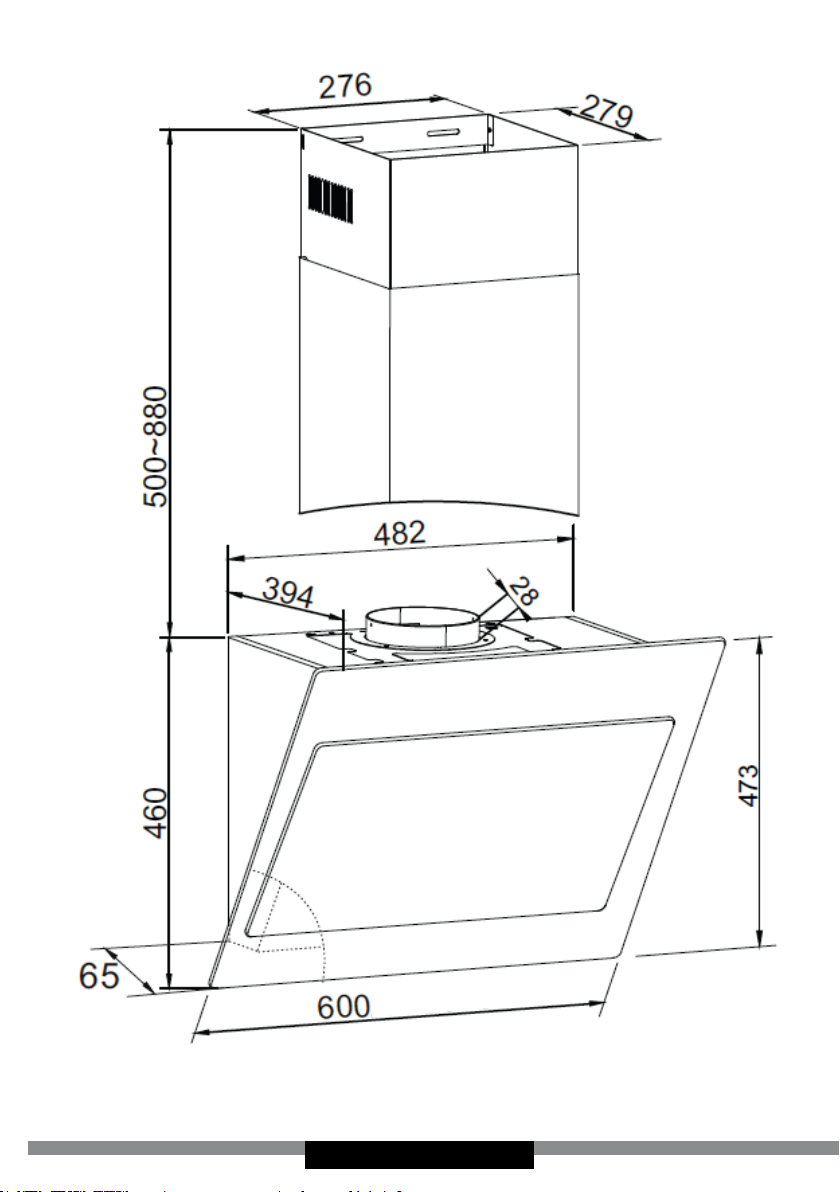

• Wysokość montażu urządzenia nad płytą elektryczną podana jest w karcie produktu (specykacji technicznej urządzenia). Jeżeli w instrukcjach instalowania urządzeń gazowych podano większą odległość, należy to uwzględnić (Rys. 1).

• Pod okapem kuchennym nie wolno pozostawiać odkrytego płomienia, podczas zdejmowania naczyń znad palnika, należy ustawić minimalny płomień. Zawsze należy sprawdzać czy płomień nie wykracza poza naczynie, gdyż powoduje to niepożądane straty energii i niebezpieczną koncentrację ciepła.

• Potrawy przygotowywane na tłuszczach powinny być stale nadzorowane, gdyż przegrzany tłuszcz może się łatwo zapalić.

• Przed każdą operacją czyszczenia, wymianą ltra lub przed podjęciem prac naprawczych, należy wyjąć wtyczkę urządzenia z gniazdka.

• Filtr przeciw tłuszczowy do okapu kuchennego należy czyścić, co najmniej, raz na 1 miesiąc, gdyż nasycony tłuszczem jest łatwopalny.

• Jeżeli w pomieszczeniu, oprócz okapu, eksploatuje się inne urządzenia o zasilaniu nieelektrycznym (np. piece na paliwa ciekłe, grzejniki przepływowe, termy), należy zadbać o wystarczającą wentylację (dopływ powietrza). Bezpieczna eksploatacja jest możliwa, gdy przy jednoczesnej pracy okapu i urządzeń spalających, zależnych od powietrza w pomieszczeniu, w miejscu ustawienia tych urządzeń panuje podciśnienie najwyżej 0,004 milibara (ten punkt nie obowiązuje, gdy okap nadkuchenny jest użytkowany jako pochłaniacz zapachów).

- 5 -

Page 6

• Okap nie powinien służyć jako płaszczyzna podparcia dla osób znajdujących się w kuchni.

• Okap powinien być często czyszczony zarówno na zewnątrz jak i od wewnątrz (PRZYNAJMNIEJ RAZ W MIESIĄCU, z zachowaniem wskazówek dotyczących konserwacji podanych w niniejszej instrukcji).Nieprzestrzeganie zasad dotyczących czyszczenia okapu oraz wymiany ltrów powoduje powstanie zagrożenia pożarem.

• Jeżeli przewód zasilający ulegnie uszkodzeniu, to powinien być wymieniony w specjalistycznym zakładzie naprawczym.

• Należy zapewnić możliwość odłączenia urządzenia od sieci elektrycznej, poprzez wyjęcie wtyczki lub wyłączenie wyłącznika dwubiegunowego.

• Niniejszy sprzęt nie jest przeznaczony do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności zycznej, czuciowej lub psychicznej, lub osoby o braku doświadczenia lub znajomości sprzętu, chyba że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazaną przez osoby odpowiadające za ich bezpieczeństwo.

• Należy zwrócić szczególną uwagę, aby z urządzenia nie korzystały po zo sta wio ne bez opieki dzieci.

• Sprawdzić, czy napięcie podane na tabliczce znamionowej odpowiada miejscowym parametrom zasilania.

• Przed montażem rozwinąć i wyprostować przewód sieciowy.

• Materiały opakowaniowe (woreczki polietylenowe, kawałki styropianu itp.) należy w trakcie rozpakowywania trzymać z dala od dzieci.

• Przed podłączeniem okapu do zasilania sieciowego należy zawsze skontrolować czy kabel zasilania został prawidłowo zainstalowany i NIE został przygnieciony przez okap w trakcie czynności montażowych. Nie podłączać urządzenia do sieci elektrycznej przed ukończeniem montażu.

• Zabrania się użytkować okap bez zamontowanych aluminiowych ltrów przeciwtłuszczowych.

- 6 -

Page 7

• Surowo zabrania się przygotowywania pod okapem potraw z użyciem otwartego ognia (ambirowanie).

• W zakresie koniecznych do zastosowania środków technicznych i bezpieczeństwa dotyczących odprowadzania spalin należy ściśle przestrzegać przepisów wydanych przez kompetentne władze lokalne.

• Niedokręcenie śrub oraz elementów mocujących zgodnie z niniejszymi instrukcjami może spowodować zagrożenia zdrowia i życia.

• Okapy wiszące działają tylko w trybie pochłaniacza zapachów

• UWAGA! Instalacja śrub i elementów mocujących niezgodnie z instrukcją może spowodować zagrożenia elektryczne.

• Montaż okapu wykonany w sposób niezgodny z rysunkami i zaleceniami niniejszej instrukcji będzie miał wpływ na jakość pracy urządzenia, może być również podstawą do nieuznania reklamacji.

• To urządzenie może być używane przez dzieci w wieku 8 lat i starsze, przez osoby o ograniczonej zdolności zycznej, czuciowej lub psychicznej oraz osoby o braku doświadczenia lub znajomości sprzętu, gdy są one nadzorowane lub zostały poinstruowane na temat korzystania z urządzenia w sposób bezpieczny i znają zagrożenia związana z użytkowaniem urządzenia. Dzieci nie powinny bawić się urządzeniem. Czyszczenie i konserwacja urządzenia nie powinna być wykonywania przez dzieci chyba że ukończyły 8 lat i są nadzorowane przez odpowiednią osobę.

- 7 -

Page 8

ROZPAKOWANIE

Urządzenie na czas trans por tu zostało za bez pie czo ne przed uszko dze niem. Po roz pa ko wa niu urzą dze nia pro simy Pań stwa o usu nię cie ele men tów opa ko wa nia w spo sób nieza gra ża ją cy śro do wi sku. Wszystkie materiały za sto so wa ne do

opa ko wa nia są nie szko dli we dla środowiska na tu ral ne go, w 100% nadają się do odzysku i oznakowano je od po wied nim symbolem. Uwaga! Materiały opa ko wa nio we(wo recz ki po li etyle no we, kawałki sty ro pia nu itp.) na le ży w trakcie rozpakowywania trzy mać z dala od dzieci.

USUWANIE ZUŻYTYCH URZĄ DZEŃ

To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2012/19/UE oraz polską Ustawą o zużytym sprzęcie elektrycznym i elektronicznym symbolem przekreślonego kontenera na odpady. Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania, nie może

być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego. Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu. Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.

- 8 -

Page 9

OBSŁUGA

Sterowanie okapem

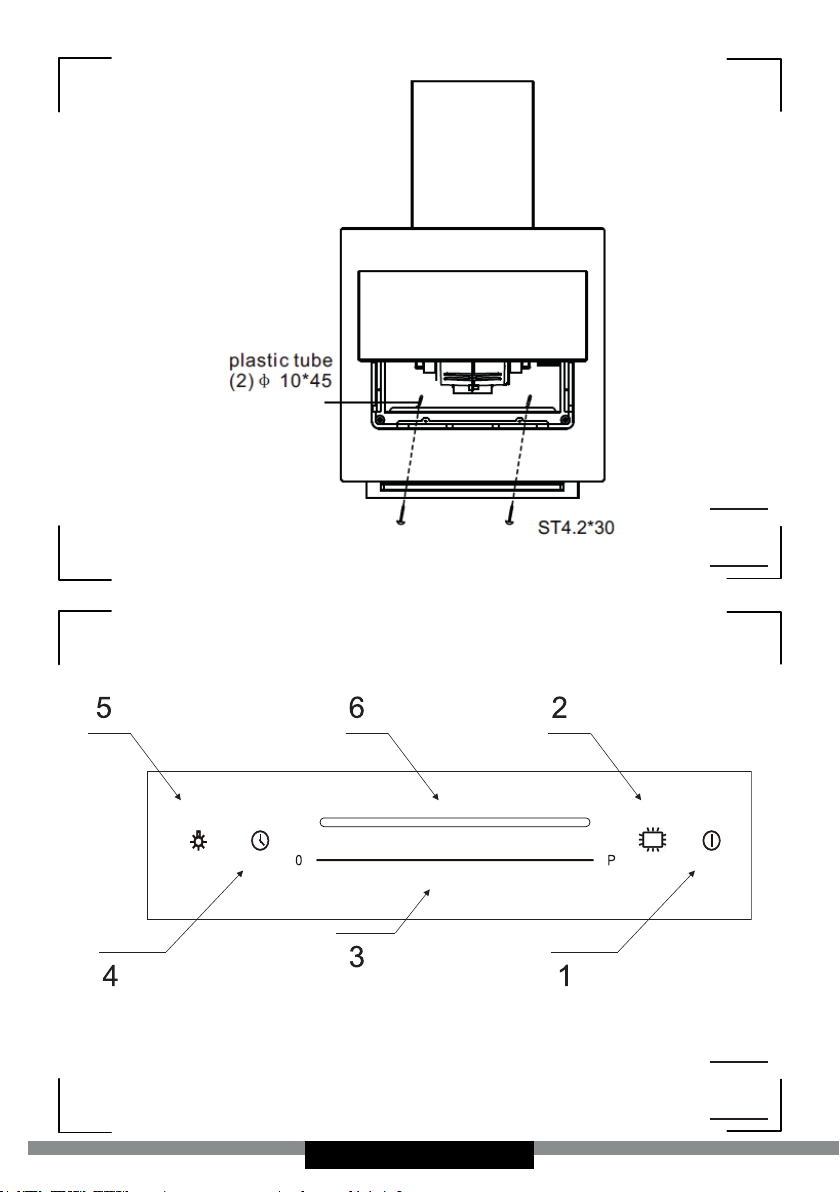

Panel sterowania okapu jest przedstawiony na rysunku 4, dla przypomnienia znajduje się on również poniżej:

Panel sterowania wyposażony jest w sensory. Ich funkcje opisane są

poniżej:

1- Sensor służy do włączenia lub wyłączenia trybu czuwania (StandBy)

w okapie. Włącz tryb Stand By, usłyszysz sygnał akustyczny. 2- Dotknij sensor , aby włączyć oświetlenie dekoracyjne RGB. 3- Dotknij pola „Slider” w różnych miejscach, możesz w ten sposób płyn-

nie regulować moc silnika. 4- Opóźnienie wyłączenia silnika okapu (Opis w dalszej części instrukcji). 5- Sensor służy do włączenia lub wyłączenia oświetlenia. 6- Diody symbolizujące określoną moc silnika. Przesunięcie palcem po

sliderze (pkt. 3), powoduje włączenie lub wyłączenie kolejnych diod

LED na pasku.

Timer (opóźnione wyłączenie okapu)

Funkcja ta służy do opóźnionego wyłączenia silnika okapu. Użyj tej funkcji po zakończonym gotowaniu, by oczyścić powietrze z oparów w pomieszczeniu. Czas opóźnienia to około 15 minut. Aby włączyć funkcję opóźnienia, podczas pracy okapu na dowolnym biegu dotknij sensora jednokrotnie. Sensor zacznie migać. Miganie sygnalizuje poprawne ustawienie czasu opóźnienia wyłączenia. Aby wyłączyć funkcję opóźnienia wcześniej, dotknij sensor kolejny raz. Pole Funkcja opóźnienia wyłączenia okapu powoduje również wyłączenie oświetlenia.

- 9 -

Page 10

Oświetlenie dekoracyjne RGB

Aby aktywować oświetlenie dekoracyjne RGB, dotknij sensor . Oświetlenie włączy się i będzie płynnie zmieniać kolor. Aby zatrzymać zmieniający się kolor i aktywować wybrany, dotknij sensor kolejny raz. Aby wyłączyć oświetlenie RGB, dotknij i przytrzymaj sensor . Oświetlenie dekoracyjnie działa niezależnie od innych funkcji urządzenia.

Uwaga:

• Jeżeli okap nie będzie używany dłuższy czas, wyłącz tryb StandBy.

W tym celu dotknij i przytrzymaj sensor przez ~3 sekundy.

• Każdorazowe użycie jakiegokolwiek sensora powoduje pojawienie

się sygnału akustycznego.

• Aby wyłączyć silnik okapu w trakcie pracy, dotknij sensor jeden

raz.

- 10 -

Page 11

Inne ważne informacje dotyczące obsługi okapu

Praca jako pochłaniacz: W tej opcji pracy przeltrowane powietrze wraca z powrotem do pomieszczenia poprzez otwory do tego przystosowane. Przy tym ustawieniu należy zamontować ltr węglowy oraz zaleca się zamontować kierownicę wydmuchu powietrza (dostępność w zależności od modelu, występuje głównie w okapach kominowych).

Praca jako wyciąg: W trakcie wyciągowego trybu pracy okapu powietrze odprowadzane jest na zewnątrz specjalnym przewodem. Przy tym ustawieniu należy usunąć ewentualny ltr węglowy. Okap jest podłączony do otworu odprowadzającego powietrze na zewnątrz za pomocą sztywnego lub elastycznego przewodu o średnicy 150 mm lub 120 mm i odpowiednich zacisków do przewodów, które należy nabyć w placówkach z materiałami instalacyjnymi. Podłączenie należy zlecić wykwalikowanemu instalatorowi.

Prędkość wentylatora: Prędkości najniższą i średnią stosuje się przy normalnych warunkach oraz małym natężeniu oparów, natomiast prędkość najwyższą stosować tylko przy dużym stężeniu oparów kuchennych, np. podczas smażenia, czy grillowania.

Uwaga (dotyczy tylko okapów uniwersalnych): Konstrukcja okapów uniwersalnych wymaga ręcznej zmiany trybu pracy okapu. Sposób zmiany tego trybu zobrazowany jest na rysunku 8.

Uwaga (dotyczy tylko okapów meblowych i teleskopowych): Okapy meblowe i teleskopowe pracujące w trybie pochłaniacza wymagają montażu rury odprowadzającej powietrze. Drugi koniec rury należy skierować na pomieszczenie, przez nią będzie odprowadzane przeltrowane powietrze.

Uwaga: Okapy wiszące pracują tylko w trybie pochłaniacza.

*Dotyczy wybranych modeli

- 11 -

Page 12

CZYSZCZENIE I KONSERWACJA

Konserwacja

Regularna konserwacja i czyszczenie urządzenia zapewni dobrą i bezawaryjną pracę okapu oraz przedłuży jego żywotność. Należy zwracać szczególną uwagę, aby ltr przeciwtłuszczowy i ltr z węglem aktywnym były czyszczone i wymieniane zgodnie z zaleceniami producenta.

• Nie używać namoczonych szmatek lub gąbek ani strumienia wody.

• Nie stosować rozpuszczalników ani alkoholu, ponieważ mogą one

zmatowić lakierowane powierzchnie.

• Nie stosować substancji żrących, zwłaszcza do czyszczenia po-

wierzchni wykonanych ze stali nierdzewnej.

• Nie używać twardej, szorstkiej szmatki

• Zaleca się stosowanie wilgotnej szmatki oraz obojętnych środków

myjących. Uwaga: Po kilku myciach w zmywarce, kolor ltra aluminiowego może ulec zmianie. Zmiana koloru nie oznacza nieprawidłowości oraz konieczności jego wymiany.

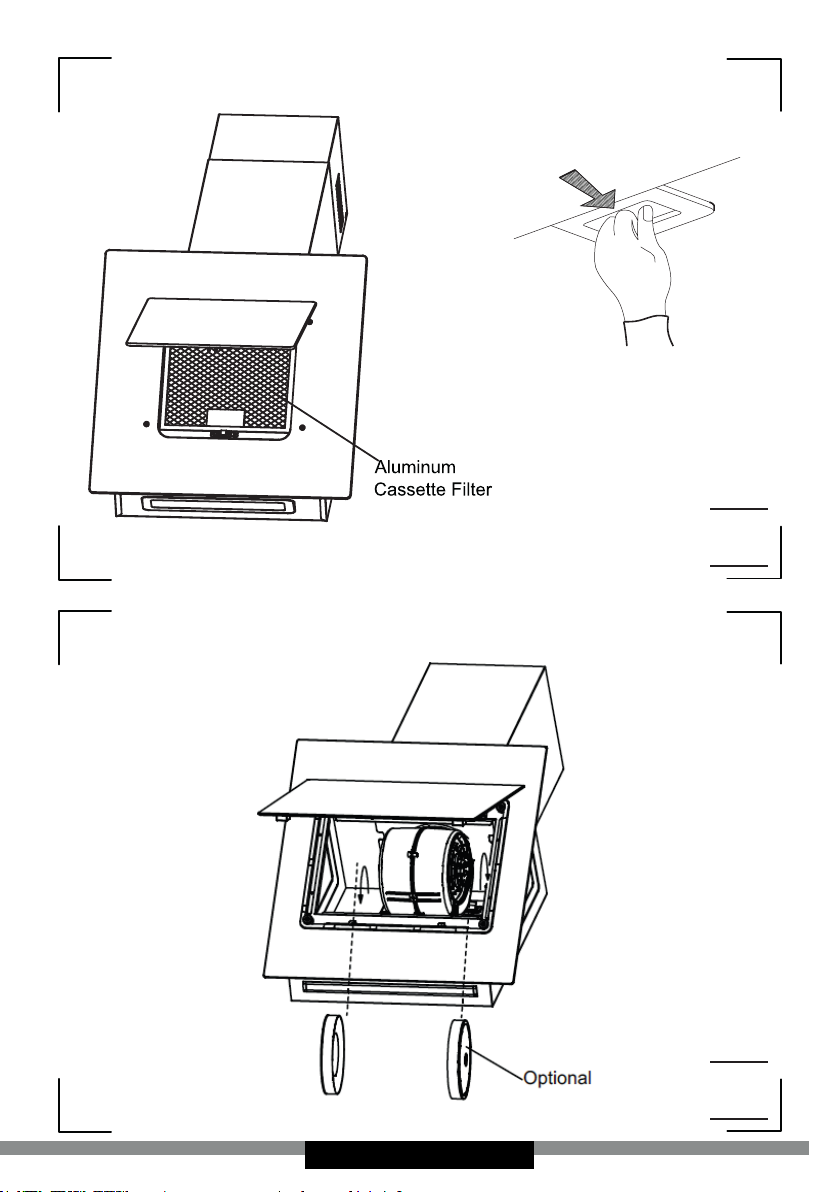

Filtr przeciwtłuszczowy

Filtr przeciwtłuszczowy powinien być czyszczony co jeden miesiąc podczas normalnej pracy okapu, w zmywarce lub ręcznie przy użyciu delikatnego detergentu lub mydła w płynie. Demontaż ltra przeciwtłuszczowego pokazany jest na rysunku 5. W niektórych modelach zastosowany jest ltr akrylowy. Należy go wymieniać co najmniej raz na 2 miesiące lub częściej w wypadku wyjątkowo intensywnego użycia.

Filtr węglowy

Filtr węglowy stosuje się wyłączenie wtedy, kiedy okap nie jest podłączony do przewodu wentylacyjnego. Filtr z węglem aktywnym posiada zdolność pochłaniania zapachów aż do swego nasycenia. Nie nadaje się także do mycia ani do regeneracji i powinien być wymieniany, co najmniej raz na 3-4 miesiące lub częściej w wypadku wyjątkowo intensywnego użycia.

Demontaż ltra węglowego pokazany jest na rysunku 6.

Oświetlenie

Należy stosować żarówki / halogeny / moduły diodowe o takich samych parametrach jak fabrycznie zamontowane w urządzeniu. Wymiana oświetlenia jest pokazana na rysunku 7. Jeżeli rysunek nie występuje w niniejszej instrukcji, wymiany modułu oświetlenia może dokonać jedynie autoryzowany serwis.

- 12 -

Page 13

GWARANCJA, OBSŁUGA POSPRZEDAŻOWA

Gwarancja

Świadczenia gwarancyjne wg karty gwarancyjnej. Producent nie odpowiada za jakiekolwiek szkody spowodowane nieprawidłowym po stę powa niem z wyrobem.

Serwis

• Producent sprzętu sugeruje, by wszelkie naprawy i czyn no ści re gu la-

cyj ne były wy ko ny wa ne przez Serwis Fabryczny lub Serwis Autoryzo-

wany producenta. Ze względu na bezpieczeństwo nie należy napra-

wiać urządzenia we własnym zakresie.

• Naprawy, wykonywane przez osoby nie posiadające wymaganych

kwalikacji mogą stanowić poważne niebezpieczeństwo dla użytkow-

nika urządzenia.

• Minimalny okres obowiązywania gwarancji na urządzenie oferowane

przez producenta, importera lub upoważnionego przedstawiciela jest

podany w karcie gwarancyjnej.

• Urządzenie traci gwarancję w wyniku samowolnych adaptacji, prze-

róbek, naruszenia plomb lub innych zabezpieczeń sprzętu lub jego

części oraz innych samowolnych ingerencji w sprzęt niezgodnych z

instrukcją obsługi. Zgłoszenie naprawy oraz pomoc w razie usterki Jeżeli urządzenie wymaga naprawy, należy skontaktować się z serwisem.

Dane adresowe serwisu jak i kontaktowy numer telefonu znajduje się w karcie gwarancyjnej. Przed kontaktem należy przygotować numer seryjny urządzenia, znajduje się on na tabliczce znamionowej. Dla wygody przepisz go poniżej:

Oświadczenie producenta

Producent deklaruje niniejszym, że wyrób ten spełnia zasadnicze wymagania wy mie nio nych poniżej dyrektyw europejskich:

• Dyrektywy niskonapięciowej 2014/35/EU

• Dyrektywy kompatybilności elek tro ma gne tycz nej 2014/30/EU

• Dyrektywy ekoprojektowania 2009/125/EC

• Dyrektywy RoHS 2011/65/EU

i dlatego wyrób został oznakowany oraz została wystawiona dla niego deklaracja zgodności udostępniana organom nadzorującym rynek.

- 13 -
