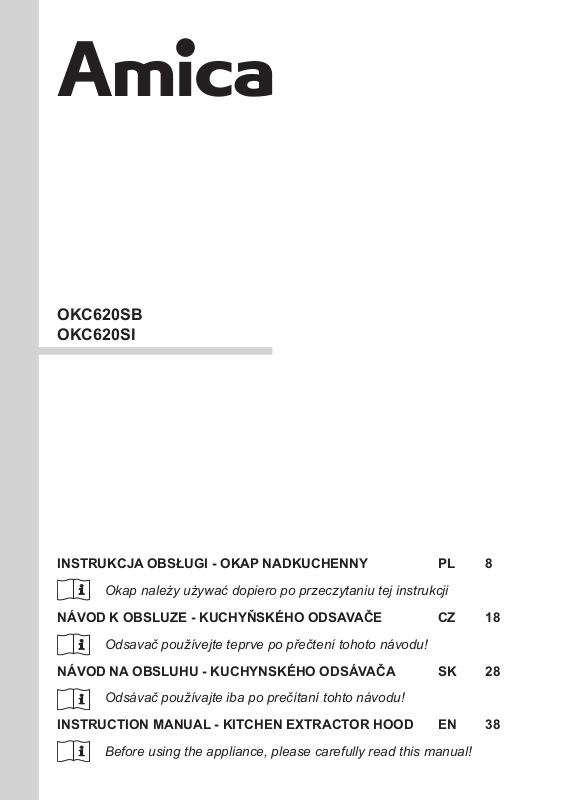

Amica OKC620SB Operating Instructions

OKC620SB
OKC620SI

INSTRUKCJA OBSŁUGI - OKAP NADKUCHENNY PL 8

 Okapnależyużywaćdopieropoprzeczytaniutejinstrukcji

NÁVOD K OBSLUZE - KUCHYŇSKÉHO ODSAVAČE CZ 18

 Odsavačpoužívejteteprvepopřečtenítohotonávodu!

NÁVOD NA OBSLUHU - KUCHYNSKÉHO ODSÁVAČA SK 28

 Odsávačpoužívajteibapoprečítanítohtonávodu!

INSTRUCTION MANUAL - KITCHEN EXTRACTOR HOOD EN 38

 Beforeusingtheappliance,pleasecarefullyreadthismanual!

234

min 650mm

Gas cookers
min 650mm
Gas cookers

min 450mm

Electrical

cookers

1a

1b

1c

2a

2b

3a 3b

3c

3d

3e

3g

3f

3h

5

3i

3j

3k

3m

3l

3n

6

3o

4

7

5

6

7

GRATULUJEMY WYBORU SPRZĘTU MARKI AMICA

i

i

Szanowni Państwo,

Staliście się Państwo użytkownikami najnowszej generacji okapu kuchennego. Okap ten został
zaprojektowany i wykonany specjalnie z myślą o spełnieniu Państwa oczekiwań i z pewnością będzie
stanowić część nowocześnie wyposażonej kuchni. Zastosowane w nim nowoczesne rozwiązania
konstrukcyjne i użycie najnowszej technologii produkcji, zapewniają mu wysoką funkcjonalność i
estetykę. Przed przystąpieniem do montażu okapu prosimy o dokładne zapoznanie się z treścią
niniejszej instrukcji. Dzięki temu unikną Państwo błędnej instalacji i obsługi okapu. Życzymy satysfakcji i
zadowolenia z wyboru okapu naszej rmy

Poniżej znajdują się objaśnienia dotyczące symboli występujących w niniejszej instrukcji:

Ważne informacje dotyczące bezpie­czeństwa użytkownika urządzenia oraz
prawidłowej jego eksploatacji.

Zagrożenia wynikające z niewłaściwe­go postępowania z urządzeniem oraz
czynnościach, które może wykonać jedynie
wykwalikowana osoba, na przykład z
serwisu producenta.

Wskazówki związane z użytkowaniem
sprzętu.

Informacje dotyczące ochrony środowiska
naturalnego.

Zakaz wykonywania pewnych czynności
przez użytkownika.

SPIS TREŚCI

WAŻNE INSTRUKCJE BEZPIECZEŃSTWA 9

INSTALACJA URZĄDZENIA 13

OBSŁUGA I KONSERWACJA 15

OCHRONA ŚRODOWISKA 17

GWARANCJA, OBSŁUGA POSPRZEDAŻNA 17

Masz wątpliwości? Jeśli pewne fragmenty
instrukcji są niezrozumiałe, należy skon­taktować się z centrum serwisowym, aby
uzyskać wszechstronną pomoc.

Urządzenie przeznaczone jest wyłącznie
do użytku domowego.

Producent zastrzega sobie możliwość
dokonywania zmian niewpływających na
działanie urządzenia.

8

WAŻNE INSTRUKCJE BEZPIECZEŃSTWA

i

i

lProducent nie ponosi

żadnej odpowiedzialno­ści za ewentualne szko­dy lub pożary spowodo­wane przez urządzenie
wynikające z nieprze­strzegania zaleceń po­danych w niniejszej in­strukcji.

l Okap nadkuchenny

służy do usuwania opa­rów kuchennych. Nie
należy go używać do in­nych celów.

l Okap pracujący w trybie

wyciągu należy podłą­czyć do odpowiedniego
kanału wentylacyjnego
(nie podłączać do kana­łów kominowych, dymo­wych lub spalinowych,
będących w eksploata­cji). Okap wymaga za­instalowania przewo­du odprowadzającego
powietrze na zewnątrz.
Długość przewodu (naj­częściej rura Ø 120 lub
150mm) nie powinna
być dłuższa niż 4-5 m.
Przewód odprowadza­jący powietrze jest rów­nież wymagany przy
okapach teleskopowych
i meblowych w trybie
pochłaniacza.

l Okap pracujący w try-

bie pochłaniacza wy­maga zainstalowania
ltra z węglem aktyw­nym. W tym przypadku
nie wymaga się instalo­wania przewodu odpro­wadzającego powietrze
na zewnątrz, zaleca się
natomiast montaż kie­rownicy wydmuchu po­wietrza (tylko okapy ko­minowe).

l Okap posiada nieza-

leżne oświetlenie oraz
wentylator wyciągowy z
możliwością ustawienia
jednej z kilku prędkości
obrotowych.

9

l W zależności od wer-

sji urządzenia, okap
jest przeznaczony do
trwałego zamocowania
na pionowej ścianie po­nad kuchenką gazową
lub elektryczną (okapy
kominowe i uniwersal­ne); na sucie ponad
kuchenką gazową lub
elektryczną (okapy wy­spowe); na pionowej
ścianie w zabudowie
meblowej ponad ku­chenką gazową lub
elektryczną (okapy te­leskopowe i do zabudo­wy). Przed montażem
należy się upewnić czy
konstrukcja ściany / su­tu jest odpowiednia do
utrzymania okapu. Nie­które modele okapów
są bardzo ciężkie.

l Wysokość montażu

urządzenia nad płytą
elektryczną podana jest
w karcie produktu (spe­cykacji technicznej
urządzenia). Jeżeli w in­strukcjach instalowania
urządzeń gazowych po­dano większą odległość,
należy to uwzględnić
(Rys. 1a/b/c).

l Pod okapem kuchen-

nym nie wolno po-

zostawiać odkrytego

płomienia, podczas

zdejmowania naczyń

znad palnika, należy

ustawić minimalny pło-

mień. Zawsze należy

sprawdzać czy płomień

nie wykracza poza na-

czynie, gdyż powoduje

to niepożądane straty

energii i niebezpieczną

koncentrację ciepła.

l Potrawy przygotowy-

wane na tłuszczach

powinny być stale nad-

zorowane, gdyż prze-

grzany tłuszcz może się

łatwo zapalić.

l Przed każdą operacją

czyszczenia, wymianą

ltra lub przed podję-

ciem prac naprawczych,

należy wyjąć wtyczkę

urządzenia z gniazdka.

l Filtr przeciw tłuszczo-

wy do okapu kuchen-

nego należy czyścić,

co najmniej, raz na 1

miesiąc, gdyż nasycony

tłuszczem jest łatwopal-

ny.

10

l Jeżeli w pomiesz-

czeniu, oprócz okapu,
eksploatuje się inne
urządzenia o zasilaniu
nieelektrycznym (np.
piece na paliwa ciekłe,
grzejniki przepływowe,
termy), należy zadbać o
wystarczającą wentyla­cję (dopływ powietrza).
Bezpieczna eksploata­cja jest możliwa, gdy
przy jednoczesnej pracy
okapu i urządzeń spa­lających, zależnych od
powietrza w pomiesz­czeniu, w miejscu usta­wienia tych urządzeń
panuje podciśnienie
najwyżej 0,004 milibara
(ten punkt nie obowią­zuje, gdy okap nadku­chenny jest użytkowany
jako pochłaniacz zapa­chów).

l Okap nie powinien słu-

żyć jako płaszczyzna
podparcia dla osób znaj­dujących się w kuchni

l Okap powinien być

często czyszczony za­równo na zewnątrz jak
i od wewnątrz (PRZY­NAJMNIEJ RAZ W
MIESIĄCU, z zachowa­niem wskazówek doty­czących konserwacji
podanych w niniejszej
instrukcji). Nieprze­strzeganie zasad do­tyczących czyszczenia
okapu oraz wymiany l­trów powoduje powsta­nie zagrożenia poża­rem.

l Jeżeli przewód zasi-

lający ulegnie uszko­dzeniu, to powinien być
wymieniony w specjali­stycznym zakładzie na­prawczym.

l Należy zapewnić

możliwość odłącze­nia urządzenia od sieci
elektrycznej, poprzez
wyjęcie wtyczki lub wy­łączenie wyłącznika
dwubiegunowego

11

l Niniejszy sprzęt nie jest

przeznaczony do użyt­kowania przez osoby (w
tym dzieci) o ograniczo­nej zdolności zycznej,
czuciowej lub psychicz­nej, lub osoby o braku
doświadczenia lub zna­jomości sprzętu, chyba
że odbywa się to pod
nadzorem lub zgodnie
z instrukcją użytkowa­nia sprzętu, przekazaną
przez osoby odpowiada­jące za ich bezpieczeń­stwo.

l Należy zwrócić szcze-

gólną uwagę, aby z
urządze nia nie korzystały
po zo sta wio ne bez opieki
dzieci.

l Sprawdzić, czy napię-

cie podane na tabliczce
znamionowej odpowia­da miejscowym para­metrom zasilania.

l Przed montażem roz-

winąć i wyprostować
przewód sieciowy.

l Uwaga! Materiały opa-

kowaniowe (woreczki
polietylenowe, kawałki
styropianu itp.) należy
w trakcie rozpakowywa­nia trzymać z dala od
dzieci.

l UWAGA: przed podłą-

czeniem okapu do zasi-

lania sieciowego należy

zawsze skontrolować

czy kabel zasilania zo-

stał prawidłowo zain-

stalowany i NIE został

przygnieciony przez

okap w trakcie czynno-

ści montażowych. Nie

podłączać urządzenia

do sieci elektrycznej

przed ukończeniem

montażu.

l Zabrania się użytko-

wać okap bez zamon-

towanych aluminiowych

ltrów przerciwtłuszczo-

wych.

l Surowo zabrania się

przygotowywania pod

okapem potraw z uży-

ciem otwartego ognia

(ambirowanie).

l W zakresie koniecz-

nych do zastosowania

środków technicznych

i bezpieczeństwa doty-

czących odprowadza-

nia spalin należy ściśle

przestrzegać przepisów

wydanych przez kom-

petentne władze lokal-

ne.

l UWAGA! Niedokrę-

cenie śrub oraz ele-

mentów mocujących

zgodnie z niniejszymi

instrukcjami może spo-

wodować zagrożenia

zdrowia i życia.

12

INSTALACJA URZĄDZENIA

Wyposażenie

Okap nadkuchenny jest złożony z następujących
elementów (Rys. 2)...

Montaż

Montaż urządzenia krok po kroku pokazany jest na
rysunkach 3...

13

INSTALACJA URZĄDZENIA

Ustawienie wyciągowego trybu pracy okapu

W trakcie wyciągowego trybu pracy okapu powie­trze odprowadzane jest na zewnątrz specjalnym
przewodem. Przy tym ustawieniu należy usunąć
ewentualny ltr węglowy.
Okap jest podłączony do otworu odprowadzające­go powietrze na zewnątrz za pomocą sztywnego
lub elastycznego przewodu o średnicy 150 lub 120
mm i odpowiednich zacisków do przewodów, które
należy nabyć w placówkach z materiałami instala­cyjnymi.
Podłączenie należy zlecić wykwalikowanemu in­stalatorowi.

Ustawienie trybu pracy okapu jako pochłaniacz
zapachów

W tej opcji pracy przeltrowane powietrze wraca z
powrotem do pomieszczenia poprzez obustronne
wycięcia otworów usytuowane w kominie górnym.
Przy tym ustawieniu należy zamontować ltr
węglowy oraz zaleca się zamontować kierownicę
wydmuchu powietrza (dostępność w zależności od
modelu).

W wybranych modelach okapów uniwersalnych
należy przełączyć dźwignię wewnątrz okapu (Rys.

8), aby przełączyć tryb pracy z wyciągowego w
tryb pochłaniacza zapachów. Oczyszczone po­wietrze powróci do pomieszczenia poprzez otwory
znajdujące się w górnej części urządzenia.

Okapy meblowe i teleskopowe pracujące w tybie
pochłaniacza wymagają montażu rury odpro­wadzającej powietrze. Drugi koniec rury należy
skierować na pomieszczenie, przez nią będzie
odprowadzane przeltrowane powietrze.

Prędkości wentylatora

Prędkości najniższą i średnią stosuje się przy
normalnych warunkach oraz małym natężeniu
oparów, natomiast prędkość najwyższą stosować
tylko przy dużym stężeniu oparów kuchennych,
np. podczas smażenia, czy grilowania.

14

OBSŁUGA I KONSERWACJA

Sterowanie okapem odbywa się poprzez panel kontrolny (Rys. 4)

- Pole 1, 2, 3 - służą do regulacji prędkości wentylatora w zakresie od 1 do 3,

- Pole oświetlenia "L" - służy do załączenia i wyłączenia światła w okapie, niezależnie od pracy silni­ka.

15
