Amica DDI 3201 B User Manual

PBP2VI501FTB1
DDI 3201 B
CZ - NÁVOD K OBSLUZE..........................................2
SK - NÁVOD NA OBSLUHU.....................................28
IOAA-684 / 8050795
(04.2016 / v1)
VÁŽENÝ ZÁKAZNÍKU,
Varná deska, která opustila továrnu, byla na kontrolních stanovištích před zabalením důkladně zkontrolovaná s ohledem na bezpečnost a funkčnost.
Návod uschovejte a přechovávejte takovým způsobem, aby byl vždy dostupný.
Důkladně dodržujte pokyny uvedené v návodu k obsluze z důvodu vyhnutí se neho­dám.
Pozor!
Spotřebič obsluhujte pouze po přečtení tohoto návodu.
Spotřebič byl projektovaný výlučně jako spotřebič na vaření. Každé jiné jeho použití (např. pro ohřívání místností) je v nesouladu s jeho určením a může být nebezpe­čné.
Výrobce si vyhrazuje možnost z provádění změn neovlivňujících činnost zařízení.
CZ
2
OBSAH
Základní informace....................................................................................................2
Pokyny týkající se bezpečného používání.................................................................4
Popis výrobku.........................................................................................................8
Instalování...............................................................................................................9
Obsluha....................................................................................................................12
Čištění a údržba.....................................................................................................23
Činnost v havarijních situacích...............................................................................25
Technické údaje.......................................................................................................27
Záruka ......................................................................................................................27
3
BEZPEČNOSTNÍ POKYNY
Pozor. Spotřebič a jeho dostupné části jsou v průběhu
používání horké. Možnosti dotknutí výhřevných ele­mentů musí být věnována mimořádná pozornost Děti mladší než 8 let se nemohou pohybovat v blízkosti spotřebiče bez stálého dozoru.
Tento spotřebič může být používaný dětmi staršími než 8 roků a osobami s fyzickým, mentálním anebo psychickým omezením anebo bez praktických zku­šeností a vědomostí, pokud to bude probíhat pod dozorem anebo v souladu s návodem k používání odevzdaným osobami zodpovědnými za jejich bez­pečnost. Věnujte ctnostmi, pozornost dětem, aby si se spotřebičem nehrály. Uklízení a obslužné činnosti nemohou být prováděná dětmi bez dozoru.
Pozor. Příprava pokrmů na varné desce s použi­tím tuků bez dozoru může být nebezpečné a může způsobit požár.
NIKDY nezkoušejte hasit oheň vodou, ale spotřebič vypněte a přikryjte plamen např. pokrývkou anebo nehořlavou dekou.
Pozor. Nebezpečí požáru:nehromaďte věci na ploše k vaření.
4
BEZPEČNOSTNÍ POKYNY
Pozor. Jestliže je povrch prasknutí, vypněte proud,
aby nevznikla možnost úrazu elektrickým proudem. Pozor. Nedoporučuje se kladení kovových předmětů,
jako jsou nože, vidličky, lžíce a pokličky na povrch varné desky, protože se mohou stát horké.
Po požití vypněte varnou desku regulátorem a ne­spoléhejte se na ukázání detektoru nádobí.
Zařízení neovládejte vnějšími hodinami anebo ne­závislým systémem dálkového ovládání.
K čištění spotřebiče není dovoleno používat zařízení pro čištění parou.
● Před prvním použitím indukční varné desky je potřebné přečíst návod k používání. Tímto způsobem si zajistíme bezpečnost a vyhneme se poškození varné desky.
● Jestliže indukční varná deska je používaná v bezprostřední blízkosti radia, televizoru anebo jiného emitujícího zařízení, zkontrolujte, zda je zajištěná správná činnost panelu ovládajícího varnou desku.
● Varnou desku musí zapojit oprávněný instalatér-elektrikář.
● Není dovoleno instalovat varné desky poblíž chladících zařízení.
● Nábytek, ve kterém je umístěna varná deska, musí být odolný vůči teplotě cca 100°C. Týká se to překližek, hran, umělohmotných povrchů, lepidel, jak rovněž laků.
● Varnou desku používejte pouze po jejím vestavění. Tímto způsobem se zabezpečujeme před dotknutím částí, které jsou pod napětím.
● Opravy elektrických spotřebičů mohou provádět pouze specialisté. Neodborně provedené opravy mohou způsobit vážné nebezpečí pro uživatele.
● Spotřebič zbude odpojený od elektrické sítě pouze tehdy, pokud bude vypnutá pojistka anebo zástrčka bude vytáhnutá ze zásuvky.
● Zástrčka napájecího vodiče po instalování varné desky musí být dostupná.
● Věnujte ctnostmi, pozornost dětem, aby si se spotřebičem nehrály.
5
POKYNY TÝKAJÍCÍ SE BEZPEČNÉHO POUŽÍVÁNÍ
● Osoby s implantovanými zařízeními podporujícími životní funkce (např. kardiostimu- látor, inzulinová pumpa anebo náslechový přístroj) se musí přesvědčit, práce těchto zařízení nebude indukční varnou deskou narušena (oblast frekvence činnosti indukční varné desky obnáší 20-50 kHz).
● V případě zániku napětí v síti je zrušeno jakékoliv nastavení. Po opětovném objevení se napětí v síti je doporučovaná opatrnost. Pokud jsou varná pole horká, bude promítaný ukazatel zbytkového tepla „H”, jak rovněž jako při prvním zapnutí klíč blokády.
● Vestavěný do elektronické soustavy ukazatel zbytkového tepla ukazuje, zda je varná deska zapnutá, případně, zda je ještě horká.
● Jestliže se zásuvka nachází poblíž varného pole, dávejte pozor, aby se kabel spotřebiče nedotýkal zahřátých míst.
● Při používáni olejů a tuků nenechávejte varné desky bez dozoru, protože existuje požární ohrožení.
● Nepoužívejte nádob z umělých hmot a hliníkové folie. Roztavují se ve vysokých teplotách a mohou poškodit keramické varné pole.
● Cukr, kyselina citronová, sůl apod. v stálém i kapalném stavu, jak rovněž umělá hmota se nemůže ocitnout na horkém varném poli.
● Jestliže se v důsledku nepozornosti cukr anebo umělá hmota dostane na horké varné pole, v žádném případě není dovoleno vypnout varnou desku, ale seškrabte cukr a umělou hmotu ostrým škrabákem. Chraňte ruce před popařením a poraněním.
● Při používání indukční varné desky používejte pouze hrnce a kastroly s plochým dnem, bez hran a výronků, protože v opačném případě může vzniknout poškrábání tabule.
● Vyhýbejte se úpadku předmětů na tabuli varné desky. Bodové údery např. úpadek lahvičky s kořením, může způsobit prasknutí a úlomky keramické tabule.
● Pokud dojde k poškození, kypící jídlo může vniknout do částí indukční varné desky, které jsou pod napětím.
● Jestliže je povrch prasknutí, vypněte proud, aby nevznikla možnost úrazu elektrickým proudem.
● Není dovolené používat povrchu varné desky jako krájecí desky anebo pracovního sto­lu.
● Nedoporučuje se kladení kovových předmětů, jako jsou nože, vidličky, lžíce a pokličky na povrch varné desky, protože se mohou stát horké.
● Není možné vestavět varnou desku nad pečicí troubou, nad myčkou nádobí, chladničkou a mrazničkou anebo pračkou.
● Jestliže byla varná deska vestavěná do stolní desky, kovové předměty, které se nacházejí ve skřínce, mohou být zahřáté vzduchem vyplývajícím z ventilačního systému varné desky na vysokou teplotu. Z tohoto důvodu se doporučuje použití bezprostředního krytu (viz výkr.
2).
● Dodržujte pokyny týkající se ošetřování a čištění keramické tabule. V případě nesprávného jednání s ní neodpovídáme z titulu záruky.
6
JAK ŠETŘIT ENERGIÍ
VYBALENÍ
Kdo používá energii odpo­vědným způsobem, chrání nejenom domácí rozpočet, ale vědomě a činně půso­bí ve prospěch životního prostředí. Proto pomožme, šetřeme elektrickou energii!
A provádí se to následujícím způsobem:
●Používání odpovídajících nádob na
vaření.
Hrnce s plochým a hrubým dnem umožňují ušetřit až 1/3 elektrické energie. Pamatujte o používání poklice, v opačném případě spotře­ba elektrické energie vzrůstá čtyřnásobně!
●Dbalost o čistotu varných polí a dna
hrnců.
Nečistoty překážejí v odevzdávání tepla – sil­ně připálené zašpinění se často dá odstranit pouze přípravky, které silně zatěžují přírodní prostředí.
●Vyhýbání se zbytečnému „nahlížení do
hrnců”.
●Nevstavením varné desky do bezpro-
střední blízkosti chladniček/mrazniček.
Spotřeba jejich elektrické energie zbytečně vzrůstá.
Spotřebič byl na čas trans­portu zabezpečený před poškozením. Po vybalení spotřebiče Vás prosíme o odstranění elementů obalu
způsobem, který neohrožuje životní prostředí. Všechny materiály použité do balení jsou v 100% pro životní prostředí neškodné, a jsou vhodné k zpětnému získání a označeno je příslušným symbolem.
Pozor! Materiály použité pro balení (po­lyetylenové sáčky, pěnový polystyren apod.) v průběhu vybalování nenechávejte v blízkosti dětí.
ODSTRAŇOVÁNÍ OPOTŘEBOVA­NÝCH SPOTŘEBIČŮ
Tento spotřebič je označený v souladu s Evropskou směrnicí 2002/96/ES a polským zákonem o opotřebovaném elektrickém a elektronickém zařízení symbolem přeškrt­nutého kontejneru na odpady.
Takové označení informuje, že toto zařízení, po období jeho používání nemůže být umístěné spolu s jinými odpadky, po­cházejícími z domácího ho­spodářství. Uživatel je povinný odevzdat ho osobám zabýva-
jícími se sběrem opotřebova­ného elektrického a elektronického zařízení. Provádějící sběr, v tom místní sběrná středi­ska, obchody a obecní úřady, tvoří systém umožňující odevzdávání těchto spotřebičů. Odpovídající zacházení s opotřebovanými elektrickými a elektronickými spotřebiči při­spívá k vyhnutí se pro lidské zdraví a přírod­ního prostředí škodlivým konsekvencím, vyplývajícím z přítomnosti nebezpečných složek a nesprávného skladování a pře­tváření těchto spotřebičů.
7
POPIS VÝROBKU
3
Popis varné desky PBP2VI501FTB1
Indukční varné pole booster (zadní) Ø 220 mm
Indukční varné pole (přední) Ø 180 mm
Ovládací panel
66
4
5
1. Čidlo zapnutí/vypnutí varné desky
2. Čidlo plus
3. Ukazatel varného pole
4. Čidlo minus
5. Čidlo volby varných polí
6. Ukazatel hodin
2
1
8
3
5
INSTALOVÁNÍ
Příprava desky nábytku do vestavění varné desky
l Tloušťka stolní desky nábytku se musí pohybovat v rozmezí 28 až 40 mm, hloubka desky
min. 600 mm. Stolní deska musí být plochá a ve vodorovné poloze. Utěsněte a zajistěte desku od strany stěny před zalitím a vlhkem.
l Vzdálenost mezi hranou otvoru a hranou stolní desky vpředu by měla být min. 60 mm, a
vzadu min. 50 mm.
l Vzdálenost mezi hranou otvoru a boční nábytkovou stěnou by měla být minimálně 55
mm.
l Nábytek musí mít překližku a lepidla do jejího přilepení odolné vůči teplotě 100°C. Nespl-
nění této podmínky může způsobit deformaci povrchu anebo odlepení překližky.
l Hrany otvoru musí být zabezpečené odolným materiálem vůči pohlcování vlhkosti. l Otvor v desce proveďte v souladu s uvedenými rozměry na výkr. 1. l Pod spodem varné desky ponechejte nejméně 25 mm volného prostoru, aby umožnit
odpovídající cirkulaci vzduchu a rovněž z důvodu vyhnutí se přehřátí povrchu okolo varné desky, výkr. 2
1
285
min
490
min
50
60
9
INSTALOVÁNÍ
500x10mm
25mm
Výkr. 2
30mm
5 10mm÷
Vestavění do desky nosné skříně.
5 10mm÷
Vestavění do pracovní desky nad pečicí troubou s ventilací.
500x20mm
Je zakázané připevnění varné desky nad pečicí troubou bez ventilace.
10
INSTALOVÁNÍ
4
5
4
Instalace varné desky PBP2VI501FTB1 - úchyt
• V případě pracovní desky o tloušťce 38 mm využijte k připevnění varné desky 4 úchyty “A”. Způsob montáže je ukázaný na výkr. 3 a 4. V případě stolní desky o tloušťce 28 mm použijte úchyty”A” a dodatečně použijte 4 dřevěné kolíky o rozměrech 15x15x50 mm. Způsob montáže je ukázaný na výkr. 5 a 6.
• Zkontrolujte, zda těsnění těsně přiléhá do varné desky. Zlehka přišroubujte úchyty od spodu varné desky.
• Očistěte stolní desku, vložte varnou desku do otvoru a přitlačte do stolní desky.
• Nastavte kolmo úchyty do hrany desky a zcela dotáhněte.
3
5
5
15
15
1. stolní deska nábytku
2. vrut
3. připevňující úchyt
4. varná deska
5. těsnění varné desky
4
50
min
490
60
min
150
100
285
321
1. stolní deska nábytku
2. vrut
3. připevňující úchyt
4. varná deska
5. těsnění varné desky
6. dřevěný kolík
6
min
150
490
100
min
50
60
6
50
125
75
321
285
125
75
● Deska má trvale připojený síťový napájecí kabel s ochranným kontaktem a může být při­pojená pouze do zásuvky 230 V ~ 50 Hz s ochranným kolíkem. Obvod napájející zásuvku musí být zabezpečený pojistkou 16 A.
11
OBSLUHA
Před prvním zapnutím varné desky
● nejdříve indukční varnou desku důkladně očistěte. Varné indukční desky ošetřujte jako skleněné povrchy,
● při prvním použití může dojít k přechodnému vylučování zápachu, proto v místnosti zapněte ventilaci anebo otevřete okno,
● obslužné činnosti provádějte při zachovávání bezpečnostních pokynů.
Zásady činnosti indukčního pole
Elektrický generátor napájí cívku umístěnou uvnitř spotřebi­če. Tato cívka vytváří magnetické pole, a tedy s okamžikem umístění hrnce na varné desce do hrnce pronikají indukční proudy. Tyto proudy vytvářejí z hrnce opravdové tepelné vysílače, zatímco skleněný povrch varné desky zůstává chladný.
Tento systém předpokládá používání hrnců, jejichž dna jsou citlivá na činnost magnetického pole. Všeobecně se indukční technologie charakterizuje dvěma přednostmi:
●Teplo je emitované výlučně prostřednictvím hrnce, využití tepla je téměř maximální,
●Nevyskytuje se jev tepelné bezvládnosti, protože vaření se automaticky začíná v okamžiku
umístění hrnce na varné desce a končí se s okamžikem jeho sejmutí z varné desky.
Zabezpečující zařízení:
Jestliže varná deska byla instalovaná podle pravidel a je správně používaná, je jen zřídka potřebné zabezpečující zařízení.
Ventilátor: slouží pro ochranu a zchlazování ovládacích a napájejících elementů. Může pracovat při dvou různých rychlostech, je činný automatickým způsobem. Ventilátor pracuje tehdy, když jsou varné zóny zapnuté a pracuje při vypnuté desce do okamžiku postačujícího zchlazení elektronického systému.
Tranzistor: Teplota elektronických elementů je nepřetržitě měřená prostřednictvím sondy. Jestliže teplo vzrůstá w nebezpečným způsobem, tato soustava automaticky snižuje výkon varného pole anebo odpojí varná pole nacházející se nejblíže zahřátých elektronických elementů.
Detekce: detektor přítomnosti hrnce umožňuje práci varné desky, a tím samým ohřívání. Malé předměty umístěné na varném poli (např. lžička, nůž, prstýnek...) nebudou považované za hrnce a varná nebude zapnutá.
12
OBSLUHA
Detektor přítomnosti hrnce v indukčním poli
Detektor přítomnosti hrnce je instalovaný ve varných deskách obsahujících indukční pole.
V průběhu práce varné desky detektor přítomnosti hrnce automaticky začíná anebo zasta­vuje vylučování tepla v poli vaření v okamžiku umístění hrnce na varné desce anebo jeho sejmutí z varné desky. Zajišťuje to větší energetickou úsporu.
• Jestliže je varné pole používané ve spojení s odpovídajícím hrncem, na displeji je uváděná
úroveň tepla.
• Indukce vyžaduje používání přizpůsobených hrnců, vybavených v dna z magnetického
materiálu (Tabulka str. 15).
Jestliže na varném poli nebudou umístěny hrnce anebo na nich byly umístěny neo­dpovídající hrnce, na displeji se objeví symbol . Pole nebude zapnuté. Jestliže v průběhu 10 minut nebude detekovaný hrnec, operace zapnutí varné desky bude zrušena. Pro vypnutí varného pole, proveďte tuto operaci prostřednictvím ovladače čidla, a ne pouze sejmutím hrnce.
Detektor hrnce nepracuje jak čidlo zapnutí/vypnutí varné desky.
Indukční varná deska je vybavená čidly obsluhované dotknutí prstem označených povrchů. Každé přesměrování čidla je potvrzované akustickým signálem.
Věnujte pozornost, aby při zapínání a vypínání, jak rovněž při nastavování stupně výkonu ohřevu vždy stlačovat pouze jedno čidlo. V případě současného stlačení většího počtu čidel (s výjimkou hodin a klíče), systém ignoruje ovládací signály, a při dlouhodobém stlačování uvolňuje signál poruchy. Po ukončení používání vypněte varné pole regulátorem a nespoléhejte se na údaje detektoru nádob.
13
OBSLUHA

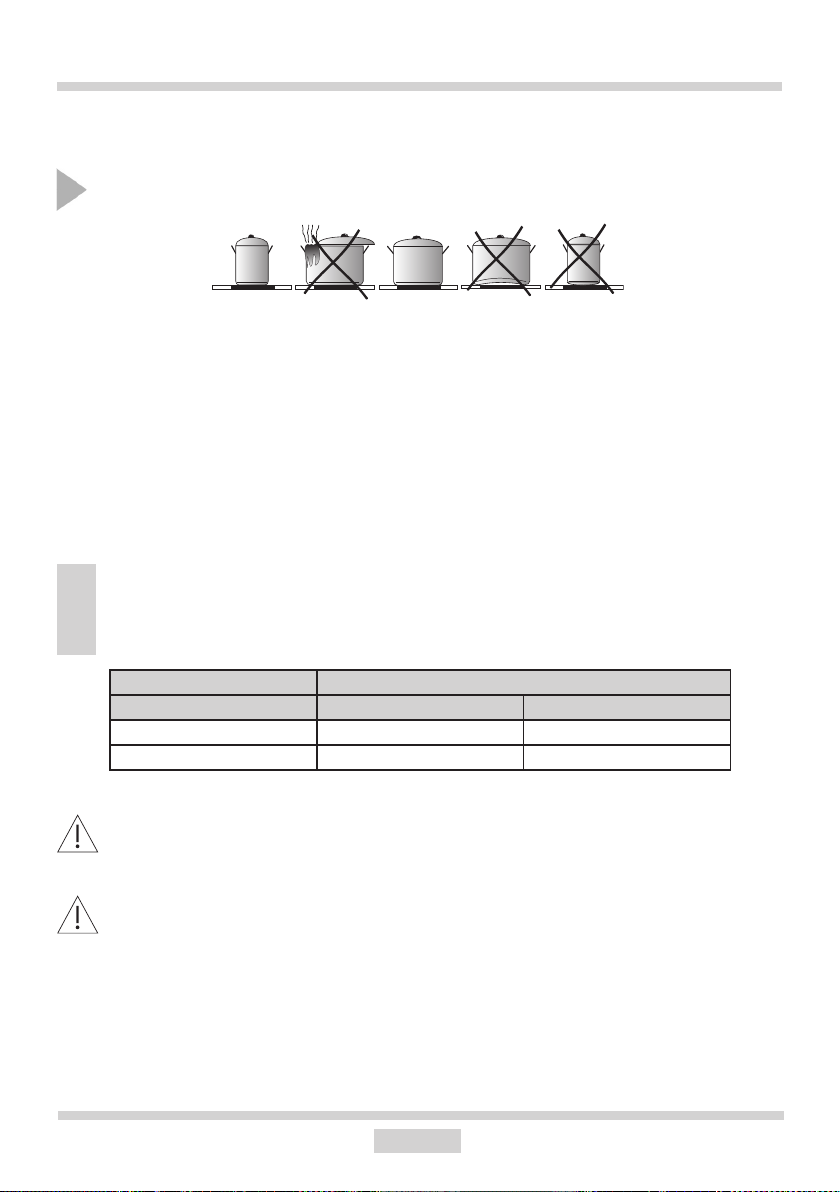

Odpovídající kvalita hrnců je základní podmínkou pro získání vysoké efektivnosti práce varné desky.
Volba nádob na vaření v indukčním poli
● Vždy používejte hrnce vysoké kvality, s ideálně plochým dnem: používání hrnců tohoto druhu předchází vzniku bodů s příliš vysokou teplotou, ve kterých by se pokrmy vaření mohly připalovat. Hrnce a pánve se zesílenými kovovými stěnami zajišťují výborný rozklad tepla.
● Věnujte pozornost tomu, aby dna hrnců byla suchá: v průběhu naplňování hrnce anebo během používání hrnce vyjmutého z chladničky zkontrolujte před jeho umístěním na varné desce, zda povrch dna je úplně suchý. Umožní to vyhnout se zašpinění povrchu varné desky.
● Poklička na hrnci předchází úniku tepla a tímto způsobem zkracuje čas ohřívání a snižuje spotřebu elektrické energie.
Energie je nejlépe odevzdávaná, pokud rozměr hrnce odpovídá rozměru varného pole. Nejmenší i největší možné průměry jsou představené v níže uvedené tabulce a závisí od kvality nádoby.
Indukční varné pole Průměr dna hrnce pro indukční vaření
Průměr (mm) Minimum (mm) Optimální (mm)
220 140 220
180 90 180
Při používání hrnců menších než jsou minimální průměry, indukční varné pole může nefungovat.
Pro zajištění optimální kontroly teploty indukčním modulem dno nádoby musí být ploché. Vypuklé dno hrnce anebo hluboko vytisknuté logo výrobce mají negativní vliv na kontrolování teploty indukčním modulem a mohou způsobit přehřátí nádob. Nepoužívejte poškozené nádoby např. se zdeformovaným dnem v důsledku nadměrné teploty.
14
OBSLUHA
Volba hrnců pro indukční pole
Označení na kuchy­ňských nádobách
Používejte magnetické hrnce (z emailovaného ple­chu, ferritové nerezavějící oceli, z litiny), zkontrolujte přiložením magnetu do dna hrnce (musí přilehnout)
Nerezavějící ocel Nereaguje na přítomnost hrnce
S výjimkou hrnců z ferromagnetické oceli
Hliník Nereaguje na přítomnost hrnce Litina Vysoká účinnost
Pozor: hrnce mohou porýsovat varnou desku
Emailová ocel Vysoká účinnost
Doporučuje se nádoby s plochým, hrubým a hladkým dnem
Sklo Nereaguje na přítomnost hrnce Porcelán Nereaguje na přítomnost hrnce Nádoby měděným dnem Nereaguje na přítomnost hrnce
Zkontrolujte, zda se na etiketě nachází znak informující , že hrnek je vhodný pro indukční varné desky
15
OBSLUHA
Ovládací panel
● Varná deska je vybavená elektronickými čidly, které zapínáme stlačením prstu minimálně1 sekundu.
● Každé zapnutí čidel je signalizované zvukem.
Na povrch čidel nepokládejte žádné předměty (může být vyvolané ohlášení poruchy), tyto povrchy udržujte neustále v čistotě.
Zapnutí varné desky
Čidlo zapnutí/vypnutí (1) musí být přidržené prstem nejméně 1 sekundu. Varná deska je aktivní, pokud se na všech ukazatelích (3) svítí číslice„0”.
Jestliže v průběhu 20 sekund nebude přesměrované žádné čidlo, tehdy se varná deska vypíná.
Zapnutí varného pole
Po zapnutí varné desky čidlem (1), v průběhu následujících 20 sekund zapněte zvolené varné
pole (5).
1. Po dotknutí čidla označujícího zvolené varné pole (5), na odpovídajícím tomu poli ukazateli stupně výkonu se výrazně svítí číslice „0”.
2. Stlačování čidla „+” (2) anebo čidla „-” (4) nastavujeme požadovaný stupeň ohřevu.
Jestliže v průběhu 20 sekund po zapnutí varné desky nebude přesměrované žádné čidlo, tehdy se varné pole vypne.
Varné pole je aktivní pokud se na všech displejích svítí číslice anebo písmeno, co znamená, že pole je připravené k provedení nastavování tepelného výkonu.
Nastavení stupně tepelného výkonu indukčního pole
V čase indikace na ukazateli varného pole, výrazně osvětleného (3) “0” můžeme začít nasta­vovat požadovaný stupeň tepelného ohřevu prostřednictvím čidla „+” (2) a „-” (4).
16
OBSLUHA
Vypínání varných polí
● Varné pole musí být aktivní. Ukazatel stupně tepelného výkonu se výrazně svítí.
● Vypnutí se uskuteční po dotknutí čidla zapnutí/vypnutí varné desky, anebo prostřednictvím čidla „-” (4) snižujeme stupeň výkonu do „0”.
Vypínání celé varné desky
● Varná deska pracuje, pokud je zapnuté nejméně jedno varné pole.
● Stlačením čidla zapnutí/vypnutí (1) vypínáme celou varnou desku.
Jestliže je varné pole horké, na ukazateli varného pole (3) se svítí písmeno „H”- symbol
zbytkového tepla.
Funkce Booster „P”
Funkce Booster spočívá na zvýšení výkonu pole ø 220 - z 2300W na 3000W. Pro zapnutí funkce Booster vyberte zónu vaření, nastavte úroveň vaření na „9” a opětovně stlačte čidlo „+” (2) co je signalizované objevením se písmene „P” na displeji pole. Vypnutí funkce Booster následuje po opětovném stlačení čidla „-” (4) při aktivním indukčním poli, anebo po zdvižení hrnce z indukčního pole.
Pro varnou zónu Ø 220 je čas působení funkce Booster omezený senzorovým (ovládacím) panelem do 5 minut. Po automatickém vypnutí funkce Booster, varné pole nadále hřeje s nominálním výkonem. Funkce Booster může být opětovně zapnutá, pod podmínkou, že čidla teploty v elektronických soustavách a cívky mají takovou možnost. Jestliže hrnec bude sejmutý z varného pole v čase činnosti funkce Booster, funkce je nadále aktivní a odpočítávání času pokračuje. V případě překročení teploty (elektronické soustavy anebo cívky) varného pole v průběhu činnosti funkce Booster, je funkce Booster automaticky vypínaná. Varné pole se vrací k nominálnímu výkonu.
17
Loading...
+ 39 hidden pages
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
