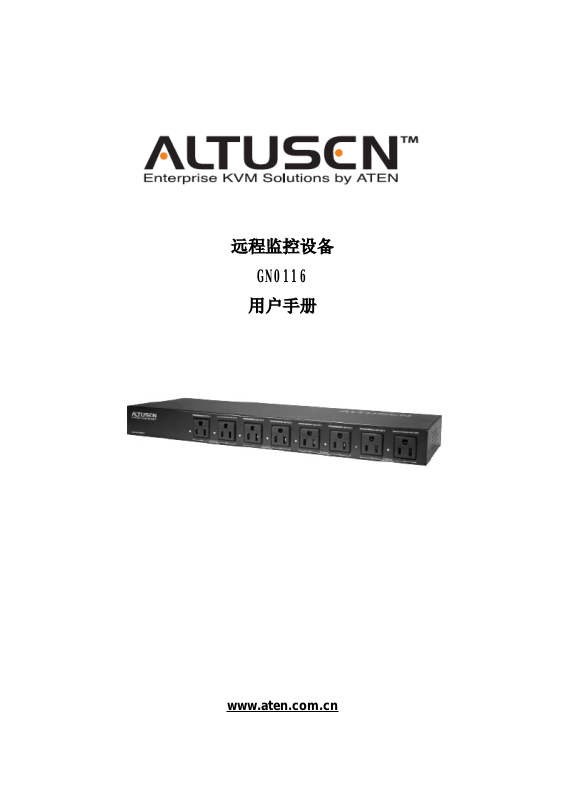

ALTUSEN gn0116 User Manual
远程监控设备
GN0116
用户手册
www.aten.com.cn
GN0116 User Manual
规格信息
1. 本产品是通过 FCC 认证的 A 级产品。在居住环境使用可能会对通讯造成干扰，因此建议
用户可采取适当的防护措施。
本产品已经过测试，完全符合 A 级电子设备要求和 FCC 认证的第 15 部分规范。这些规范
是为了在商业环境下使用该设备，而能避免有害干扰，并提供有效保护所规范的规定。
该设备会产生并辐射电磁波，如果用户未能按照该用户手册的说明以进行安装和使用，
将可能对通讯造成有害干扰，如果在居住区域使用而造成此种情况，用户将自行解决并
负相关责任。
2. 包装内所有物件，包括产品设备，包装材料和文本均符合 ROHS 标准。
ii
GN0116 User Manual
用户注意事项
制造商有修改与变更手册所包含的信息、文件和规格表的权利，且不需事前通知。制造商不
会保证、明示、暗示或法定声明其内容或特别否认其对于特殊用途的可销售性和适用性。本
手册所描述的任何被销售与授权的制造商软件亦同。如果在购买后发现软件程序有瑕疵，购
买者（及非制造商、其 经 销商 或其购买商家）将需承担所有因软件瑕疵所造成的必要服务费
用、维修责任及任何偶然事件或间接损害。
制造商并不担负任何未经授权调整本设备所造成的收音机及/或电视干扰的责任，用户必须
自行修正干扰。
操作前如未正确选择操作电压的设定，制造商将不担负因此所导致任何损害的责任。使用前
请务必确认电压设置为正确的。
iii
GN0116 User Manual
安全指示
一般原则
u 请阅读所有说明，并作为以后参考。
u 请遵循设备上的所有警告与指示。
u 勿将本设备放置于任何不平稳的平面上（如推车、架子、或桌子等），如果本设备掉落
会造成严重的损坏。
u 请勿在接近水的地方使用本设备。
u 请勿将本设备放置于散热器或是暖气设备旁边或其上方。
u 本设备外壳配有槽孔可以散热及通风，为了确保操作中防止过热，勿将开孔处堵塞或遮
盖住。
u 本设备不可放置于软的表面上（如床、沙发、毛毯等），将会堵塞风扇开孔，同样也不
能放在密封的环境下，除非已提供了适当的通风，才可以放置。
u 请勿将任何液体洒在设备上。
u 清洁前必须将本设备电源从墙上的插座上拔除，请勿使用任何液状或沫状的擦拭剂，请
使用湿布清洁。
u 请按照标签上的电源类型使用本设备，如果您不确定电源类型是否可用，请联系您的经
销商或当地的电力公司。
u 本设备配有 3 脚接地型插头，此为安全性目的。如果您无法将此插入插座上，请联系电
工替换原有的电源插座。请勿试图将接地型插头功能去除，并 遵循本地/全国接线代码。
u 请勿将任何东西放置于电源线或连接线上，并将电源线与连接线的布线路径安排好，、
避免被其绊倒。
u 如果您的设备需要使用延长线，请确认所有使用该延长线的产品总电流量不超过延长电
线的电流承载量。并确认所有插至墙上插座的产品电流总量不超过 15 安培。
u 请选用突波抑制器、调节器或不断电系统（UPS）等设备，以帮助避免您的系统受突然、
瞬间增加及减少的电量。
u 请将系统的连接线与电源线妥善固定好，并确认无任何东西压在线材之上。
iv
GN0116 User Manual
u 当连接或断开电源时，遵守下面指引：
n 在连接电源电缆前安装电源
n 在卸下电源前拔掉电源电缆
n 如果系统有多种电源，通过拔掉所有的电缆来断开电源连接
u 勿将任何物体透过外壳的槽孔塞进机器里，有可能会接触到危险的电压点或造成零件短
路而导致火灾或触电的风险。
u 请勿尝试自行修理本设备，请寻找合格的服务人员以取支援服务。
u 如果有以下情况发生，请将本装置的电源从墙上的插座上拔除并将其交予合格的服务人
员修理。
n 电源线及插座损坏或磨损
n 液体被洒入本设备
n 本设备被雨、水淋到
n 本设备掉落或外壳已经损坏
n 本设备功能出现明显的变化
n 按照操作指示后，本设备无法正常操作
u 仅针对操作指示中所涵盖的控制功能进行调整，其它不适当的操作可能会造成损害，
以致于需要合格的人员更庞大的作业才能修复。
v
GN0116 User Manual
机架安装
u 进行机架安装前，请确保固定装置已安全地固定于机架上，并 延 伸 至 地面上，整个机架
的重量可分散于地面上。安装机架前，在 单一机架上安装前端和侧端的固定装置或在多
个机架上安装前端固定装置。
u 请从下至上安装机架且先安装最重的东西。
u 从机架上延伸设备前，请确保机架为平稳且稳定的。
u 当按着设备滑轨释放弹簧闩及将设备滑入机架时请小心谨慎。该 滑轨的轨道可能会夹到
您的手指。
u 将设备安到机架上后，请小心的展开滑轨至锁上的位置，然后将本设备滑进机架上。
u 请勿让给机架提供电源的 AC 供给分支电路超载。整个机架的承载量不得超过分支电路
量的 80%。
u 请确保已为机架上的设备提供了适当的空气流动。
u 当您在维护机架上其他设备时，请勿踏在或站在任何其他设备上。
vi
GN0116 User Manual
包裝明細
GN0116 产品包装说明如下：
1 GN0116 Station
1 AC 交流电源线缆
8 电源输出线缆 *
1 连接 RS-232 与 RJ-45 的线缆
1 RJ-45 线缆
2 温度传感装置
1 用户手册 *
1 快速安装向导
1 机架安装套件:
◆ 机架安装支架及硬件
◆ 4 角垫
1 CD 光盘
1 保修注册卡
请确认以上物件是否完整，若有缺失或损坏，请与您的经销商联系。
请仔细阅读此用户手册，并 严 格 按照指导说明事项进行安装和操作，以避免对本切换器或其
他与之相连接的设备造成任何损坏。
* 针对电源电压为 220-250V 的国家。
* 自本手册中文化完成后，新的产品功能将可能日后陆续增加。如需知道更新的产品特性请至我们的网站
参考最新版英文手册。
版权所有 2004-2005 宏正自动科技股份有限公司
台湾印刷：09/2005
所有品牌名称和商标皆已注册，版权所有
vii
GN0116 User Manual
目录
规格信息 ................................................................ii
用户注意事项 ...........................................................iii
安全指示 ................................................................iv
一般原则 ............................................................iv
机架安装 ............................................................vi
包裝明細 ...............................................................vii
用户手册说明 .............................................................x
概述 .................................................................x
常规用语 ............................................................xi
帮助 ....................................................................xi
ALTUSEN 信息 ...........................................................xii
技术支援 ...........................................................xii
产品信息 ...........................................................xii
ALTUSEN 授权经销商 .................................................xii
第一章 .......................................................................1
介绍 .........................................................................1
概述 .....................................................................1
功能特性 .................................................................2
硬件需求 .................................................................3
浏览器 ...............................................................3
主机 .................................................................3
GN0116 前视图 ............................................................4
GN0116 后视图 ............................................................5
第二章 .......................................................................7
硬件安装 .....................................................................7
安装前准备 ...............................................................7
软件安装 .................................................................7
连接 .....................................................................8
以太网连接 ...........................................................8
RS232 连接 ...............................................................9
设置 IP 地址 .............................................................10
菊式串接 ................................................................13
此页刻意留白 ................................................................14
第三章 ......................................................................15
浏览器操作 ..................................................................15
概述 ....................................................................15
登录 ....................................................................15
GN0116 主窗口屏幕 .......................................................16
层级选择 ................................................................17
显示器 ..................................................................18
控制 ....................................................................20
设置 ....................................................................21
viii
GN0116 User Manual
安装 ....................................................................23
控制器设置 ..........................................................24
SNMP 设置 ...........................................................25
安全设置 ............................................................25
添加帐户 ............................................................25
第四章 ......................................................................27
ssConsole 操作 ...............................................................27
概述 ....................................................................27
启动 ....................................................................27
操作 ....................................................................29
代理 ....................................................................32
用户列表 ................................................................33
第五章 ......................................................................35
关于命令 ....................................................................35
命令举例 ................................................................37
第六章 ......................................................................41
固件更新应用 ................................................................41
概述 ....................................................................41
MAXI 固件更新 ...........................................................41
系统设备固件更新 ........................................................44
附录 ........................................................................49
命令总表 ................................................................49
Pin 分配 ................................................................53
I/O 端口分配 ........................................................53
通信端口分配 ........................................................54
产品规格 ................................................................55
更换电池 ................................................................57
有限保证 ................................................................58
此页刻意留白 ................................................................59
索引 ........................................................................60
ix
GN0116 User Manual
用户手册说明
此用户手册将帮助您充分使用 GN0116，包括产品设备的安装、设置和操作等程序。用户手
册所提供信息内容大致如下：
概述
第一章， 介绍
介绍 GN0116 设备系统，包括其功能、特性和优势等，并针对其前面板和后面板部件外观进
行介绍。
第二章， 硬件安装
本章节将向您提供硬件和软件的完整安装步骤。
第三章， 浏览器操作
详细介绍 GN0116 安装中“通过网络”浏览器操作的概念和步骤。
第四章，ssConsole 操作
说明通过与 ssConsole 程序的串口连接如何操作 GN0116。
第五章，命令介绍
列举 GN0116 经常使用的命令并提供实例说明怎样使用它们。
第六章，固件更新应用
说明如何通过一个 MAXI 和系统设备升级使 GN0116 保持最新的功能特性和固件安装。
附录
此用户手册最后的附录提供了完整的命令总表，以及 GN0116 相关技术和其他方面的重要信
息
x
GN0116 User Manual
常规用语
本用户手册使用如下常规用语：
符号 表示需要输入的文本信息.
[ ] 表示需要输入的键。例如， [Enter] 表示按“Enter(回车)”键。而
显示在同一方括号内，并且各键之间用加号连接的，
如：[Ctrl+Alt] 表示需要同时输入。
1. 表示顺次列示具体操作步骤。
◆ 表示提供信息，与操作步骤无关。
→ 表示选择某菜单选项。例如：Start→ Run 表示打开“开始”菜单，
然后选择 “运行”
表示极其重要的信息。
帮助
如需帮助或欲了解更多 ALTUSEN 产品信息， ALTUSEN 提供各种支援选择。当 您联络我们时，
请先准备下列信息资料以便让我们可以更快速的为您服务：
w 产品型号、序号及其他任何购买信息。
w 电脑结构，包括操作系统、版本信息、扩充卡及软件。
w 故障发生时， 任何显示于屏幕上的错误信息。
w 导致故障产生的操作顺序。
w 任何您认为有帮助的信息。
xi
GN0116 User Manual
ALTUSEN 信息
技术支援
北美技术电话支持 所有已注册的 ALTUSEN 产品用户有权拨打 ALTUSEN 技术服务电
话。ALTUSEN 技术支持中心电话：949-453-8885
国际技术电话支持 1. 联系当地经销商
2. 拨打 ALTUSEN 技术支持中心电话：（886-2）8692-6959
邮件支持 将您的问题通过 E-mail 发送至：support@altusen.com
在线支持
◆ 故障排除
◆ 文档
◆ 软件升级
ALTUSEN 网站：http://www.altusen.com 提供：
在线故障解决服务，为常见的问题提供可能得解决方法；
在线文档（包括用户手册电子版）；
最新版本的驱动程序和固件
产品信息
请访问ALTUSEN 网站来获取ALTUSEN 所有产品的有关信息，帮助您使用我们的产品实现无极
限的连接。
ALTUSEN 授权经销商
ALTUSEN 提供以下几种方式帮助您在自己所在的地区找到我们授权的经销商：
1 美国用户请拨打：866-ALTUSEN(258-8736)
2 加拿大和北美洲用户请拨打：949-453-8885
3 其他地区请拨打：886-2-8692-6789
4 访问ALTUSEN网站：www.altusen.com查询有关联系地址和电话
xii
GN0116 User Manual
第一章
介绍
概述
GN0116 远程监控设备是一种可通过 TCP/IP 从远程监控和管理重要计算机系统环境的控制
装置，无论在大楼内或世界的任—端，使用者都可从任何—台连接因特网的计算机控管远
程的系统环境。
GN0116 可通过 Daisy Chain 串联方式从原始设备另外再连接 255 台 GN0116，充分满足大型
企业机房的远程环境管理需求。GN0116 安装过程十分简单快速，只要正确安装连接线再执
行简单设定即可完成。
GN0116 固件可更新，从本公司网站可下载最新版本进行固件更新，如此即可确保拥有最新
功能。
GN0116 拥有优越的性能，操作简便，同时提供最方便，最有效，最可靠的方式使管理员监
控和管理机房环境。
1
GN0116 User Manual
功能特性
u 通过 TCP／IP 进行远程机房环境监控
u 通过 Daisy Chain 可再串联多达 255 台设备
u 各端口独立控管-使用者可设定环境变量(温度、湿度、电压及电流)以便监控设备异
常状态
u 提供两种组配置及管理方式-浏览器或 ss Console*
u 通过浏览器 GUI 接口轻松完成设定和操作
u 远端使用者可通过浏览器 GUI 接口监控目前状态
u LED 指示灯显示状态，使监控更轻松
u 允许多用户同时存取(1 位管理员，4 位使用者)
u 双层密码保护(管理员和用户)机制
u 固件可更新
* ss Console(Serial Server Console)是 GN0116 提供的应用程序
2
GN0116 User Manual
硬件需求
浏览器
u 浏览器必须支持 SSL128 bit 加密技术
u 浏览器访问需要 Internet Explorer5.5 和以上版本，或者 Netscape8.0 和以上版本
注意: 1. 如果您的计算机安装了 Microsoft Windows Script5.6，则可以使用
Internet Explorer5.5 以下的版本.
2. 如果使用 Netscape 浏览器，选取 Display Page Like Internet Explorer
feature(View Rendering ngine isplay Page Like Internet Explorer)．
主机
u Pentium 或更高版本的 CPU
u 可支持 Windows XP 或以上版本
u 20MB 的硬件驱动
u 一个 RJ-45 或 RS-232 端口
u CD-ROM(可选)；仅用于软件安装
3
GN0116 User Manual
GN0116 前视图
编号 部件 描述
1 程式化 AC 电源输出插口 请将连接计算机的电源线缆插入此处，每个端口电压与
电流得输出范围是：
◆ 125V AC; 15A; 50~60Hz (最大值); 或者
◆ 220~250V AC; 10A; 50~60Hz (最大值)
每个端口的输出电压类型会根据相对应端口的输出电
压类型而变化（位于切换器的后面板），每个电源输入
提供电压给相对应的程式化电源输出插口如下：
每个端口的预设电源状态为开启。
2 端口指示灯 端口指示灯提供相对应的 AC 电源插口的状态信息
◆当插座电源关闭时，指示灯处于关闭状态
◆当指示灯显示为绿色时，表示插座电源呈开启状态。
4
GN0116 User Manual
GN0116 后视图
编号 部件 描述
1 AC 输入电源插口 此电源插口将供应电源给连接于此程式化的 AC 电源插口
2 电源开关 标准的按键开关，可以切换以开启和关闭 GN0116 电源
3 电路遮断器开关 如果电流过载的情况发生，电路遮断器会自动关闭电路，
若电流的情况恢复，按下开关恢复电流
电流遮断器承压限额是 250V; 15A。
4 通讯端口 ◆ 485 输出：在菊式串联的装置中，此端口是母级设备的
“chain out（串出）”端口
◆ 485 输入：在菊式串联的装置中，此端口是子级设备的
“chain in（串入）”端口
◆ 232C: 用户可串口连接调制解调器或通过数据机，从近
端执行监控及软件升级，等等
◆ 以太网络：此端口可让用户从近端系统登陆到 GN0116
5
GN0116 User Manual
编号 部件 描述
5 状态指示灯 ◆ 电源指示灯：灯亮显示设备开启状态信息
◆ CPLD:依照 CPLD 状态提供信息。正常操作下，会 呈 现 绿
色闪烁；当处于开启程式载入模式下，则会呈现绿色持
续的状态
◆ MCU：提供 MCU 状态信息。正常操作下，会呈现黄色闪
烁；当处于开启程式载入模式下，则会出现黄色持续的
状态
6 模拟和数字
I/O 端口
7 重置开关 此开关为内嵌式设计，必须通过纸夹或圆珠笔尖端使用。
8 电源输入 将电源适配器线缆插入此处
◆ 端口 101，102，103，104，105，106 和 107，108 是数
字输出端口，输出电压是 12V DC。可操作蜂鸣器，警示
灯以及其他相似设备，也能连接延长设备和作为程式化
电源插座使用
◆ 端口 1，2 和 3，4 是电阻式模拟输入端口，输入电阻的
范围是 2~205KΩ，这些端口的分辨率是 1024。利用合适
的驱动，可连接热敏电阻或其他电阻传感器（如：CDS
传感器）
◆ 端口 201，202 是数字输出端口（dry contact）,可连接
开/关类型的输出感应器（如：入侵 ，访问控制，烟雾和
漏水感应器）
◆ 端口 31，32 是电压式模拟输入端口，输入电压范围是
0-5V DC，这些端口的分辨率是 1024。利用合适的驱动，
可连接 0-5V DC 输出电压的感应器（如：AC/DC 电压感
应器，电流和湿度感应器）
注意：电压感应器只能插入端口 31，32，如果它被插入其
他端口，那些端口可能会发生故障
持续按住此开关 5 秒钟，可 让 GN0116 进入开机初始程式载
入模式，除非使用者有重置设备的要求，否则请勿使用此
功能
6
安装前准备
1 关于放置此设备的相关重要安全信息已罗列于第 iv 页，操作前请先参阅
该处内容。
2 请确保即将进行连接的所有设备的电源已关闭。
3 请确保所有设备电源供应的电压与所接GN0116的电压相匹配。
软件安装
在即将访问 GN0116 的一台计算机上安装软件，请进行以下操作：
1．请将包装内所配备的安装 CD 插入计算机的 CD 驱动内；
2．简便地执行自动安装程序(ALTUSEN GN0116 V1.6.EXE)；
3．当安装操作示意图出现，点击 下一步；
4．接受授权合约，遵循操作说明以完成安装。
GN0116 User Manual
第二章
硬件安装
7
GN0116 User Manual
连接
一台外部计算机使用—个以太网络或 RS232 端口连接 GN0116，以便进行监控和控制操作。
接下来的部分会提供详细说明。
以太网连接
1．将包装中所提供的以太网线缆的其中一端连接至位于 GN0116 后面板上的以太网络端口。
2．将以太网线缆的另一端连接到网络上的以太网络端口。
注意：如果计算机和 GN0116 没有连接至网络上，他们将无法通过网络进行通讯。
3．将包装中提供的 DC 电源适配器插入到 AC 电源端口，然后将适配器线缆插入到 GN0116
的 DC 电源插口。
注意：我们强烈建议您:不要将 GN0116 的电源插到多插座的延长器上，以避免因无足
够的电流强度而无法正确操作。
4．一旦完成线缆连接，打开 GN0116 和已连设备的电源。
8
GN0116 User Manual
RS232 连接
1．取出包装内RJ45／RS232线缆，将RJ45线缆末端插入GN0116后面板的232C端口
2．将线缆另一端插入计算机的串口端口(9针 D-Type)
3．开启GN0116和已连设备电源
注意：如果计算机上没有RS-232连接端口，您需—个RS232／USB转换器(需另外购买，
并非包含于此产品包装内)
9
GN0116 User Manual
设置 IP 地址
通过以太网络端口访问 GN0116，必须在网络上获得一个有效的 IP 地址，请按以下步骤进
行操作：
1．打开 GN0116 的电源，将一个网络线缆插入到它的以太网络端口
2．使用包装内配备的 CD 在计算机上安装 GN0116 的软件(参见第 7 页)
注意： 此计算机必须和 GN0116 处于同样的网络区域
3．导入到 C 盘；\ALTUSEN\GN0116V1.6 Firmwares\监控文件夹和执行监控程序
4．此程序能够自动搜索网络上所有设备的 IP 地址，如以下图形所示：
10
Loading...
