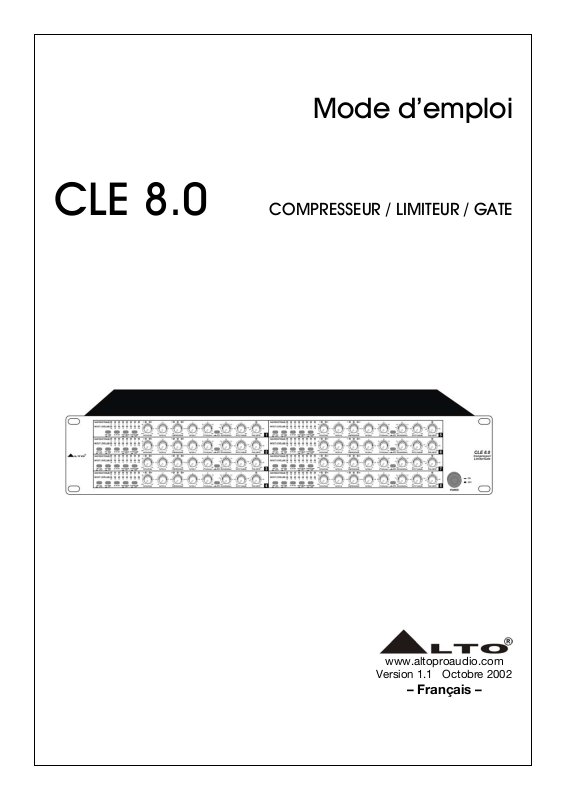

Page 1
Mode d’emploi
COMPRESSEUR / LIMITEUR / GATECLE 8.0
www.altoproaudio.com
Version 1.1 Octobre 2002
– Français –
Page 2
— 1 —
AVERTISSEMENTS
Ce symbole prévient l’utilisateur de la présence
de courants élevés dans l’appareil, pouvant
constituer un risque d’électrocution en cas de
mise en contact avec les composants internes.
Ce symbole prévient l’utilisateur de la présence
d’instructions importantes dans le mode d’emploi.
Borne de terre
Courant alternatif
Terminal sous tension
ON : appareil sous tension
OFF : Appareil hors-tension. L’interrupteur étant de
type unipôle, veillez à bien débrancher le cordon secteur avant toute intervention pour éviter un éventuel
choc électrique.
AVERTISSEMENT : cette mention décrit les précautions à prendre pour éviter d’éventuelles blessures à
l’utilisateur.
ATTENTION : cette mention décrit les précautions à
prendre pour éviter d’endommager votre matériel.
AVERTISSEMENT
• Alimentation
Vériez que votre courant secteur correspond bien
aux indications de voltages apposées sur l’appareil
ou son adaptateur secteur avant toute mise sous
tension.Débranchez l’appareil en cas de risque d’orage
ou d’inutilisation prolongée.
• Branchements externes
Le branchement au secteur ne doit être réalisé qu’à
l’aide d’un cordon serti ou réalisé par un personnel
qualié.
• Ne retirez aucun panneau de protection
Pour éviter tout risque de mise en contact avec des
éléments sous tension, ne retirez en aucun cas les éléments de protection quand l’appareil est branché.Une
telle opération ne doit être entreprise que par un personnel qualié. L’appareil ne contient aucun élément
pouvant faire l’objet d’un entretien par l’utilisateur
• Fusible
Utilisez exclusivement des fusibles dont les mentions
correspondent aux indications fournies avec l’appareil.
Avant tout remplacement, veillez à mettre l’appareil
hors-tension et à le débrancher du secteur.
• Mise à la terre
Veillez à ce que l’appareil soit bien relié à la terre avant
toute mise sous tension. Ne retirez jamais et sous
aucun prétexte la sécurité procurée par la mise à la
terre, que ce soit de manière interne, externe ou dans
le câblage.
• Conditions d’utilisation
Cet appareil ne doit pas être exposé à l’humidité ni à
des projections de liquides quels qu’ils soient. Veillez à
ne pas entreposer à proximité de liquides susceptibles
de se renverser.
Il ne doit pas non plus être exposé à la pluie ou au
ruissellement.
N’utilisez pas cet appareil à proximité d’une eau vive
ou courante.
N’installez cet appareil qu’en suivant les consignes du
constructeur. Ne l’installez pas près de sources de chaleur telles que radiateurs ou appareils susceptibles de
chauffer pendant leur utilisation.
Veillez à ne pas obstruer ses orices de ventilation.
Ne placez aucune amme vive (chandeliers etc.) à
proximité de l’appareil.
CONSIGNES DE SÉCURITÉ
• Lisez ces instructions
• Suivez toutes ces instructions
• Conservez ces instructions
• Tenez compte des avertissements
• N’utilisez que les accessoires préconisés par le constructeur.
• Cordon d’alimentation et prise
Ne supprimez en aucun cas la sécurité offerte par
d’éventuelles prises polarisées. Ces prises présentent
une broche plus large que l’autre. Les prises avec terre
présentent en plus un troisième connecteur. De telles
prises sont prévues pour éviter tout choc électrique.
Si la prise fournie avec votre appareil ne correspond
pas au standard de votre installation, adressez vous
à un électricien qualié pour effectuer une éventuelle
modication.
Protégez le cordon d’alimentation contre tout écrasement ou pincement accidentel, en particulier au niveau
des prises ou du point de sortie de l’appareil.
• Entretien
En cas d’empoussièrement, vous pouvez nettoyer
l’appareil à l’aide d’une bombe dépoussiérante ou d’un
chiffon sec. N’utilisez en aucun cas de solvants alcoolisés ou de uides volatiles et inammables.
• Maintenance
Pour toute opération de maintenance, adressez-vous
exclusivement à un centre de maintenance agréé.
Pour éviter tout risque d’électrocution, n’entreprenez
aucune manœuvre qui ne soit explicitement détaillée
dans le manuel à moins d’être qualié pour le faire.
La vérication de l’appareil par un centre de maintenance agréé doit être envisagée systématiquement à
chaque fois que l’appareil a subi un dommage quelconque : au niveau du cordon d’alimentation comme
du corps de l’appareil, par l’introduction de liquides,
lors d’un choc, ou en présence d’un fonctionnement
non conforme.
Page 3
— 2 —
AVANT-PROPOS
Cher client,
Nous vous remercions d’avoir choisi avec le Compresseur / Limiteur / Gate CLE 8.0 ▲LTO un des meilleurs produits
réalisés par les équipes de recherche et de développement ▲LTO .
Pour le «team» ▲LTO AUDIO, la musique et le son sont plus qu’un métier, c’est une véritable passion… presque
une obsession !
Nous créons ainsi depuis de nombreuses années des effets audio professionnels en collaboration avec les acteurs
majeurs du monde audio pro.
Les produits ▲LTO représentent une gamme complète de produits analogiques et numériques, réalisés par des
musiciens et pour des musiciens au sein de nos centre R&D d’Italie, des Pays-Bas, du Royaume-Uni et de Taïwan.
Le cœur de nos produits audionumériques est constitué par un processeur DSP sophistiqué et par un ensemble
d’algorithmes originaux développés par notre division logicielle au cours de ces sept dernières années.
Nous sommes sincèrement convaincus que vous êtes le membre le plus important de ce «team» ▲LTO AUDIO :
celui, en fait, qui conrmera la qualité de notre travail et avec lequel nous aimerions partager nos espoirs et nos
projets, à l’écoute de vos suggestions et de vos commentaires.
C’est ainsi que sont créés les produits ▲LTO et c’est ainsi que seront réalisés ceux à venir. Nous vous garantissons
ainsi pour aujourd’hui et demain la meilleure qualité, à la pointe du progrès et au meilleur prix.
Notre CLE 8.0 est le résultat de nombreuses heures d’écoute et de tests associant aussi bien des gens ordinaires
que des experts, des musiciens ou des techniciens professionnels.
Le résultat de ces efforts se retrouve dans ce processeur de dynamique à la fois puissant et polyvalent et qui comporte un certain nombre de circuits innovants permettant d’en faire l’outil ultime en la matière : reconnaissance de
programme intelligente, fonction Expander/Gate interactive et VCA à très faible distorsion.
Il ne nous reste qu’à remercier l’ensemble des personnes ayant permis la commercialisation d’un produit aussi exceptionnel que le CLE 8.0 ▲LTO , contenant notre savoir-faire et notre conception de la musique, ainsi que celles
destinées à vous assurer, en notre nom, le meilleur service que nous estimons vous être dû.
Avec nos remerciements,
l’▲LTO AUDIO TEAM
Page 4
— 3 —
SOMMAIRE
1. INTRODUCTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
2. CONCEPTION DE L’APPAREIL. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
2.1 Aspects techniques
2.2 Le VCA
2.3 Les entrées
3. CONTRÔLES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
3.1 Section des contrôles généraux
3.2 Section Expander / Gate
3.3 Section Compresseur
3.4 Section Limiteur de crêtes
3.5 Face arrière
4. FONCTIONNEMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
4.1 Section Expander / Gate
4.2 Section Compresseur
4.3 Section Limiteur de crêtes
5. INSTALLATION ET BRANCHEMENTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
5.1 Branchement secteur
5.2 Connexions audio
5.3 Montage en rack
6. APPLICATIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
6.1 Compression / Nivellement / Limiteur / Écrêteur
6.2 Section Expander / Gate
6.3 Section Compresseur
6.4 Section Limiteur de crêtes
7. APPLICATIONS PARTICULIÈRES. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
7.1 Utilisation du CLE 8.0 pour l’enregistrement et la duplication de cassettes
7.2 Le CLE 8.0 utilisé comme élément de protection
7.3 Utilisation du CLE 8.0 avec des magnétophones
7.4 Applications de la boucle départ/retour
8. CARACTÉRISTIQUES TECHNIQUES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
9. GARANTIE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Page 5
— 4 —
1. INTRODUCTION
Nous vous remercions de la conance que vous avez témoignée aux produits ▲LTO en achetant notre Compresseur / Limiteur Gate CLE 8.0. Vous avez ainsi fait l’acquisition d’un processeur de dynamique polyvalent basé sur
de nombreux concepts innovants en matière de traitement du son qui lui permettent d’associer des fonctions de
compresseur dynamique, de reconnaissance de programme intelligente, de Gate/Expander interactif et de VCA à
très faible distorsion.
Fonctionnalités :
• Compresseur SKC (Smart Knee Control)
La fonction Smart Compresseur» combine avec bonheur le concept du compresseur «Hard Knee» avec les
caractéristiques d’une approche «Soft Knee». Ce dernier mode est à la base de compressions réputées «inaudibles» et «musicales», tandis que la compression «Hard Knee» est plus destinée aux effets créatifs (jouant sur la
couleur caractéristique du son compressé) et/ou à la limitation stricte et efcace des crêtes. Notre programme
a pour but à la fois de protéger les équipements sous-jacents contre les distorsions, tout en satisfaisant les besoins d’une compression inaudible et musicale, tout en autorisant malgré tout des effets créatifs en matière de
traitement de la dynamique.
• Une fonction AUTO
Le CLE 8.0 comporte une fonction AUTO destinée à la détection intelligente de programme. Quand elle est activée, les temps d’attaque et de retombée sont déduits automatiquement du signal source et des erreurs classiques en matière de paramétrage peuvent ainsi être évitées. Cette fonctionnalité permet de compresser le signal
fortement mais «musicalement» sans effet de «pompage» indésirable, et avec des résultats optimaux.
• Des réglages manuels des temps d’attaque et de retombée
La réponse d’un compresseur et la qualité de son traitement de la dynamique dépendent largement de ces
fonctions temporelles. Qu’il s’agisse de traiter le son d’un instrument (guitare ou batterie etc.) ou de protéger un
système audio contre les transitoires, il est essentiel de disposer d’un accès manuel aux valeurs d’attaque et
de retombée. Le CLE 8.0 propose à cet effet deux contrôles ATTACK et RELEASE permettant une variation du
traitement du son.
• Un Expander / Gate à fonction SRC (Smart Ratio Control)
Un des problèmes de base dans l’utilisation d’un compresseur est le fait que le bruit de fond se trouve augmenté
pendant les passages à faible volume ou lorsque la musique cesse. Cet effet peut être exagéré par de mauvais
ratios de compression. Une fonction d’adaptation automatique SRC a donc été incorporée dans le CLE 8.0 an
d’assurer une adaptation de l’expansion en fonction de la nature de la source sonore à traiter. Il en résulte un
effet d’expandeur moins sensible au réglage et plus tolérant à la présence de signaux de faible niveau, ou situés
juste au-dessus du seuil.
• Un limiteur de crêtes à fonction SGC (Smart Gain Control)
Une autre fonctionnalité remarquable du CLE 8.0 est son Limiteur SGC, combinaison intelligente d’un écrêteur
et d’un limiteur de programme. Au-dessus d’un seuil réglable, le limiteur de crêtes commence son action et
réduit radicalement les crêtes (Écrêteur). Mais si le seuil du limiteur est dépassé pendant plus de quelques millisecondes, le circuit SGC le réduit automatiquement et réduit le niveau de sortie général du signal an qu’aucune
distorsion n’intervienne (limiteur de programme). Après que le niveau soit redescendu en-dessous du seuil, le
signal revient à sa valeur initiale après une période d’environ 1 seconde. Le circuit SGC s’avère très utile en
concert (pour la protection des enceintes) ainsi que dans les contextes numériques quand la moindre crête dépassant le niveau de réserve serait susceptible de créer de gros problèmes audio.
2. CONCEPTION DE L’APPAREIL
2.1 Aspects techniques
En utilisant la technologie analogique moderne, il est désormais possible de créer des équipements audio disposant d’une dynamique allant jusqu’à 125 dB. Par contre, l’amplitude dynamique des appareils numériques
est inférieure d’environ 25 dB, et dans les enregistrements traditionnels sur bande comme dans la radiodiffusion cette valeur se réduit encore plus. Généralement les restrictions en matière de dynamique sont dues à
des solutions de stockage et de transmission imparfaites ainsi qu’à une réserve de dynamique insufsante des
systèmes.
2.1.1 Le bruit de fond en tant que phénomène physique
Tous les composants électroniques produisent un certain bruit de fond. La circulation du courant dans un conducteur ne se fait pas de manière homogène et produit des mouvements d’électrons aléatoires et pour des
raisons statistiques, le bruit résultant couvre l’ensemble du spectre. Si ces courants sont fortement ampliés, le
Page 6
— 5 —
résultat sera perçu comme «bruit» et comme toutes les fréquences sont affectées de manière égale on le qualie
de «bruit blanc». Quelle que soit la qualité des composants utilisés, un certain degré de bruit résiduel est donc
inévitable.
Ce bruit de fond est en fait du même ordre que celui produit par la lecture d’une bande magnétique. Les particules
magnétiques non polarisées qui passent devant la tête de lecture sont également susceptibles de créer des courants non contrôlés correspondant à un signal réparti sur l’ensemble des fréquences et interprété comme bruit.
Même les meilleures bandes magnétiques ne peuvent procurer qu’un rapport signal/bruit de 70 dB ce qui n’est
plus acceptable actuellement par rapport aux exigences accrues du grand public en matière de qualité sonore.
Or ce sont des lois physiques de base qui rendent impossible l’amélioration du rendu des supports magnétiques
par des moyens conventionnels.
2.1.2 En quoi consiste la dynamique des signaux audio ?
Une des caractéristiques les plus remarquables de l’oreille humaine est sa capacité à détecter une plage particulièrement large d’amplitudes sonores, depuis le soufe le plus faible jusqu’au rugissement d’une turbine
d’avion. Aucune reproduction et aucun enregistrement ne peuvent atteindre ces limites, que ce soit à partir d’enregistreurs analogiques ou numériques ou d’amplicateurs puissants qui, tous, le restreignent par des limites
physiques incontournables.
La plage dynamique utilisable pour les équipements électroacoustiques se trouve limitée à ses deux extrémités.
Le bruit de fond de la circulation d’électrons dans les composants électroniques représente la limite basse de
la transmission du signal, la limite haute étant déterminée par les niveaux de fonctionnement interne. Quand
ils sont dépassés il en résulte l’apparition de distorsion. Bien qu’en théorie la plage dynamique se situe entre
ces deux limites, elle est en réalité nettement plus réduite du fait de la nécessité de conserver une certaine «réserve» pour éviter que des transitoires de forte puissance n’atteignent la limite de distorsion. Cette réserve (ou
«headroom») est habituellement de 10 à 20 dB. Une réduction de la plage de travail permettrait naturellement de
disposer d’une meilleure réserve (c’est-à-dire diminuerait les risques de distorsion occasionnelle) mais augmenterait dans le même temps et proportionnellement le niveau du bruit de fond.
La bonne attitude consiste dès lors à conserver le niveau moyen aussi haut que possible tout en évitant au maximum les distorsions an de fournir une qualité de signal optimale. Cette qualité «moyenne» peut être améliorée
par un suivi manuel du niveau au fur et à mesure que le morceau ou le programme se déroule : renforcement
du gain pendant les passages les plus faibles ou atténuation dans les passages les plus forts. On comprend
naturellement la limite principale d’un tel contrôle manuel : il est difcile d’anticiper les crêtes et les transitoires
et d’effectuer des mouvements sufsamment brefs pour que l’atténuation ne concerne qu’elles. Apparaît alors
l’utilité d’un contrôle de gain automatique et sufsamment rapide, qui surveille en permanence le signal et agisse
sur le gain pour que le rapport signal/bruit reste au maximum sans créer de distorsion. Ce type d’appareil existe
et s’appelle un compresseur ou un limiteur.
2.1.3 Compresseurs / limiteurs
Si vous mesurez l’amplitude dynamique de divers instruments de musique dans des conditions d’enregistrement
de concert, vous remarquerez que les amplitudes extrêmes provoquent occasionnellement des saturations, vi-
Fig. 1 : Comparaison de différentes amplitudes dynamiques
Fig. 2 : Comparaison de différentes amplitudes dynamiques
Page 7
— 6 —
sibles au niveau des étages d’entrée des processeurs d’effets. Que ce soit en radiodiffusion ou en enregistrement, ces crêtes transitoires peuvent être à l’origine de distorsions fortes et très désagréables. Pour les éviter
comme pour, par exemple, protéger des enceintes, vous pouvez utiliser des compresseurs ou des limiteurs. Leur
principale fonction repose sur un contrôle de gain automatique, détaillé dans le chapitre précédent, qui réduit
l’amplitude des passages les plus dynamiques et contraint l’ensemble du signal dans des limites acceptables.
Cette dernière fonction est plus particulièrement utile dans les enregistrements réalisés à partir de micros, pour
compenser les variations de niveau liées aux variations de distance par rapport à la source.
Bien que les compresseurs et les limiteurs aient des actions semblables, un point essentiel les différencie : le
limiteur surveille le niveau en permanence et génère une réduction dès que le signal dépasse un certain seuil,
alors que le compresseur contrôle ce niveau de manière moins brutale et avec une tolérance plus large. Pour le
limiteur, tout signal dépassant le seuil déni doit immédiatement être ramené dans la zone acceptable.
Le compresseur, lui, surveille également le signal de manière continue et dépend du réglage d’un certain seuil,
mais il ne réduit pas le niveau brutalement dès que celui-ci est dépassé, il le réduit progressivement et proportionnellement à l’amplitude du dépassement.
En général, les niveaux de seuil des compresseurs sont xés en dessous du niveau de fonctionnement normal
pour permettre aux valeurs dynamiques les plus élevées d’être compressées de manière musicale. Pour les
limiteurs, au contraire, le seuil est xé au dessus du niveau de fonctionnement normal pour offrir un maximum
d’amplitude dynamique en se contentant de protéger les appareils situés en aval contre la saturation.
2.1.4 Expandeurs / Noise-gates
Un signal audio ne peut, normalement, être meilleur que le signal source dont il est issu. Or l’amplitude des signaux est souvent réduite par le bruit de fond. Les synthétiseurs, les processeurs d’effets, les micros de guitares
électriques, les amplicateurs etc. produisent généralement de forts niveaux de bruit de fond ou de soufe qui
peuvent invalider la qualité d’une production audio. Malgré tout, ce bruit de fond reste inaudible si le signal est
maintenu à un niveau élevé et à distance de la valeur maximale du bruit. Il s’agit d’un effet de «masque» spécique de l’oreille humaine et qui fait que le bruit de fond est non perçu tant qu’un signal fort occupant la même
bande de fréquence est présent. Mais plus le niveau de travail diminue (plus le rapport signal/bruit se réduit), et
plus le bruit de fond devient un facteur perturbant.
Les expandeurs ou les noise-gates offrent une solution à ce problème : les noise-gates atténuent ou coupent
les signaux dont le niveau descend en dessous d’un certain seuil et bloquent ainsi l’émergence du bruit de fond.
Les expandeurs, pour leur part, augmentent l’amplitude dynamique d’un signal et fonctionnent donc à l’inverse
d’un compresseur. En pratique, il a été montré que l’extension du signal sur l’ensemble de la plage dynamique
autorisée n’est pas souhaitable. Avec un ratio d’expansion de 5:1 et un signal traité d’une amplitude de 30 dB,
vous obtiendriez une amplitude dynamique de 150 dB, ce qui dépasserait largement les capacités de n’importe
quel processeur situé en aval et même celles de l’oreille humaine. Le contrôle d’amplitude doit donc s’appliquer
seulement aux signaux dont le niveau se trouve en dessous d’un certain seuil. Ceux qui sont au-dessus traversent alors l’appareil sans être modiés. Du fait de l’action continue sur les signaux situés en dessous du seuil,
cette expansion est appellée «descendante».
Le noise-gate est la forme la plus simple de l’expandeur : à la différence de ce dernier qui agit en continu sur
le signal situé en dessous du seuil, le noise-gate le coupe brutalement. Dans la plupart des applications de telles transitions actif/inactif sont trop violentes et la mise en œuvre isolée d’un noise-gate est trop visible et peu
naturelle. Pour rendre les traitements du signal inaudibles, il est nécessaire de pouvoir contrôler les paramètres
d’enveloppe du signal.
2.2 Le VCA
Au coeur du CLE 8.0 se trouve un excellent VCA (amplicateur contrôlé en tension). Avec ses caractéristiques
haut de gamme (niveau de bruit, contrôle de transition, distorsion harmonique, linéarité, vitesse de balayage, et
stabilité en température), ce VCA peut être considéré comme un des meilleurs disponibles sur le marché.
Le paramètre de contrôle de transition (control feedthrough) en particulier, utilisé spéciquement pour les VCA,
est particulièrement actif au niveau de la diaphonie résultant de l’action de la tension de contrôle dans le trajet
du signal. Des variations lentes du contrôle de voltage correspondent à des actions lentes sur le signal sortant
du VCA et sont pour la plupart inaudibles. Des variations rapides, par contre, peuvent créer des clics gênants.
2.3 Entrées
2.3.1 Entrées symétriques
En standard, le CLE 8.0 est doté d’entrées symétrisées électroniquement. La nouvelle conception de circuit
comporte une réduction de bruit et de soufe automatique pour les signaux symétriques, permettant un fonctionnement sans problème même à fort niveau. Les bruits d’inductions externes, en particulier, sont très efcacement supprimés.
Page 8
— 7 —
La fonction de symétrisation automatique reconnaît directement la présence de connecteurs non symétriques
et ajuste automatiquement le niveau nominal interne an d’éviter toute différence de niveau entre les entrées et
les sorties (correction de 6 dB).
2.3.2 Connecteurs send/return (boucle départ/retour)
Chacun des huit canaux du CLE 8.0 comporte une boucle départ/retour. Avec l’aide d’un égaliseur externe elle
permet un fonctionnement sélectif en fonction de la fréquence. L’appareil peut donc être utilisé dès lors comme
de-esser ou ltre anti-larsen etc.
3. CONTRÔLES
Le CLE 8.0 dispose de huit canaux identiques. Chacun d’eux est équipé de 6 boutons poussoirs, de 8 boutons
rotatifs et de 22 LEDs sauf le canal 1 à qui manque naturellement le bouton de couplage LINK -> CH1.
3.1 Section des contrôles généraux
1. GAIN REDUCTION (visualisation de la réduction de gain)
LED-mètre à 8 niveaux afchant la réduction de gain dans une plage de 1 à 30 dB.
2. IN/OUT (afchage des niveaux d’E/S)
LED-mètre à 8 niveaux afchant le niveau soit en entrée soit en sortie selon la position du bouton IN/OUT METER, dans une plage allant de - 24 dB à + 18 dB.
3. BYPASS (désactivation de la compression)
Désactive le canal correspondant. Ce sélecteur est censé agir comme un relais «hard-bypass», c’est-à-dire
que quand il est activé ou que l’appareil est débranché du secteur, l’entrée est directement reliée à la sortie. En
principe il sert à effectuer des comparaisons directes A/B entre le signal non traité et le signal traité (compressé
ou limité).
4. IN/OUT METER (options d’afchage entrées/sorties)
Dénit l’affectation des LED-mètres IN / OUT LEVEL (2). Quand il est enfoncé l’afchage concerne les entrées et
quand il est relevé, il concerne le niveau des sorties.
5. SC FILTER (ltrage coupe-bas sur la chaîne latérale)
Active un ltrage coupe-bas dans la chaîne latérale, limitant de ce fait l’inuence des basses fréquences dans
les processus de contrôle du CLE 8.0.
6. SOFT KNEE (caractéristiques de la courbe de compression)
Convertit les caractéristiques d’inexion forte de la courbe de compression «Hard Knee» en SKC. Cette fonction
offre une version à la fois subtile et musicale du programme de compression et doit être utilisée préférentiellement quand on souhaite que l’effet reste plus ou moins inaudible.
7. LINK->CH1 (couplage au canal 1)
Présent sur tous les canaux (sauf le 1 naturellement). Permet de transférer l’ensemble des contrôles du canal (ou
des canaux, de 1 à 7) concerné(s) à ceux du canal 1 à l’exception des boutons SC Filter, Bypass et Soft Knee
et du contrôle Peak Limiter.
Fig. 3 : Face avant du CLE 8.0
Fig. 4 : Section des contrôles généraux
Page 9
— 8 —
3.2 Section Expander / Gate
8. EXP/GATE (seuil d’expansion ou d’effet de porte)
Contrôle permettant le réglage du niveau de seuil de la section expander/gate dans une plage allant de Off à
+ 15 dBu. Son principal effet est de réduire le niveau du gain en dessous d’un certain seuil, réduisant par là
même le bruit résiduel. Les niveaux de seuil élevés déclenchent un effet d’expansion.
9. RATIO (niveau d’expansion)
Contrôle rotatif déterminant le ratio d’expansion quand le signal passe en-dessous du niveau du seuil, dans une
plage de réglage allant de 1:1,2 à 1:8 (valeurs basses pour les applications Expander et valeurs hautes pour les
applications Gate).
10. Témoins de seuil (threshold)
Le témoin «+» s’allume quand le signal est inférieur au seuil, et le «-» s’allume quand une expansion intervient.
3.3 Section Compresseur
Le compresseur sert à maintenir le niveau du signal dans une plage dynamique donnée en réduisant son gain
de manière proportionnelle quand il dépasse un certain seuil (threshold).
11. COMPRESSOR (réglage de seuil)
Contrôle rotatif permettant le réglage du seuil pour la section de compression dans une plage allant de - 40 à
+ 20 dB. La fonction SKC (Smart Knee Control) est appliquée au signal dépassant le seuil jusqu’à un maximum
de 10 dB. Au-delà, le signal subit une compression «Hard Knee».
12. Témoins du compresseur
Ces témoins indiquent l’état du signal par rapport au niveau de seuil. S’il passe sous le seuil, le témoin de gauche «-» s’allume, indiquant qu’aucune compression n’est active. S’il passe au-dessus du seuil, il est compressé
et l’amplitude de l’action SKC est indiquée par la LED «0» du milieu. L’importance de l’angulation «Hard Knee»
est indiquée par la LED «+» de droite.
13. RATIO (niveau de compression)
Contrôle rotatif déterminant le ratio entre les niveaux d’entrée et de sortie pour tous les signaux dépassant le
niveau de seuil. Il peut être réglé dans une plage allant de 1:1 à ∞:1.
14. ATTACK (temps d’attaque)
Détermine la vitesse de réponse du compresseur face au dépassement du seuil par le signal, dans une plage
allant de 1 à 150 ms.
15. RELEASE (temps de retombée)
Détermine le temps de retour au gain unitaire après que le signal soit repassé en dessous du seuil, dans une
plage de 0,05 à 5 s.
16. AUTO (sélecteur de mode)
Quand cette fonction est activée, les contrôles rotatifs ATTACK et RELEASE (14 et 15) sont inactifs et leurs
valeurs sont déduites automatiquement de l’analyse du signal source. Cela permet de disposer d’une compres-
Fig. 5 : Section Expander / Gate
Fig. 6 : Section Compresseur
Page 10
— 9 —
sion musicale et non réductrice face à un signal ou à des mix de niveaux très variables. Désactivez-la (position
Manual) si vous voulez contrôler manuellement les temps d’attaque et de retombée.
17. OUTPUT GAIN (niveau de sortie)
Permet le réglage du niveau du signal en sortie dans une plage maximum de 20 dB. Vous pouvez ainsi compenser les éventuelles pertes résultant de la compression ou du limiteur.
Remarque : Si vous voulez utiliser le contrôle «Peak Limiter», vous devez tenir compte du fait que ce contrôle
«Output Gain» le précède et que s’il est réglé trop haut, la limitation de crête sera permanente.
3.4 Section Limiteur de crêtes
18. PEAK LIMITER (réglage de seuil)
Contrôle rotatif permettant le réglage du seuil pour la section Limiteur de crêtes.
19. LIM (témoin du limiteur)
Ce témoin s’allume dès que la fonction Limiteur est activée.
3.5 Face arrière
20. Porte-fusible / Sélecteur de tension
- Connecteur d’alimentation et porte-fusible
Ce connecteur permet le branchement au secteur par l’intermédiaire du cordon secteur fourni avec l’appareil.
Attention : L’appareil est bi-tension. Avant toute utilisation, vous devez vérier que votre tension secteur
correspond bien aux indications portées sur le porte-fusible. Ne branchez pas le cordon d’alimentation
tant que la tension n’a pas été correctement réglée.
21. Le fusible est destiné à protéger les circuits d’alimentation de l’appareil
Attention : Le fusible protégeant l’alimentation de l’appareil sert à l’alimentation de ses circuits. Il ne doit
être remplacé que par un technicien qualié, qu’il s’agisse d’une panne ou d’un changement du voltage.
Si le fusible persiste à se rompre après avoir été remplacé, débranchez l’appareil et adressez-vous au
plus tôt à un centre de maintenance agréé.
Le porte-fusible situé au-dessus du connecteur d’alimentation comporte trois repères triangulaires (voir
images ci-dessus). Deux de ces triangles se font face et l’appareil est réglé sur la tension imprimée en
regard.
Pour changer de tension, extrayez le porte-fusible, tournez-le de 180° et remettez-le en place.
Fig. 7 : Section Limiteur de crêtes
Fig. 8 : Face arrière du CLE 8.0
Page 11
— 10 —
22. INPUT (entrées audio)
Ces entrées permettent l’accès au signal source. Vous pouvez utiliser indifféremment le connecteur au format
jack 6,35 TRS symétrique ou le connecteur XLR.
23. OUTPUT (sorties audio)
Ces sorties permettent l’émission du signal traité. Vous pouvez utiliser indifféremment le connecteur au format
jack 6,35 TRS symétrique ou le connecteur XLR.
24. OPERATING LEVEL (niveau de fonctionnement)
Ce sélecteur permet d’adapter le niveau de fonctionnement soit au standard grand public - 10 dBV, soit au standard professionnel + 4 dBu.
Le LED-mètre des niveaux d’entrée/sortie (18) s’adapte automatiquement au niveau sélectionné ici, et la plage
d’utilisation correspond donc toujours à des niveaux de fonctionnement réels.
25. SEND (départ)
Connecteur jack 6,35 non symétrique (TS) permettant d’envoyer le signal audio vers un processeur d’effet externe.
26. RETURN (retour)
Connecteur jack 6,35 non symétrique (TS) permettant le retour du signal provenant d’un processeur d’effet externe.
4. FONCTIONNEMENT
4.1 Section Expander/Gate
Comme déjà décrit dans le chapitre 2.1 «Aspects techniques», un expandeur «descendant» réduit automatiquement le niveau global de tous les signaux situés en-dessous d’un seuil réglable. Il agit donc exactement à
l’inverse d’un compresseur/limiteur. Les expandeurs fonctionnent généralement avec des valeurs de ratio qui
n’évoluent pas (courbe plate) et le signal s’atténue donc de manière linéaire et continue. Les Noise-gates peuvent au contraire être considérés comme des expandeurs à ratio très élevé : dès que le signal passe en dessous
du seuil il est coupé radicalement.
Le CLE 8.0 est équipé d’un nouvel expandeur SRC (Smart Ratio Control), dont le ratio est déduit automatiquement de la nature du signal entrant. Alors que les caractéristiques de réponse des expandeurs conventionnels
tendent à provoquer des variations de gain abruptes et très généralement inacceptables car nettement audibles,
l’expandeur adaptatif est doté d’une courbe non linéaire mais parfaitement adaptée aux caractéristiques de
l’oreille humaine. Les signaux sensibles et dont le niveau est proche du seuil sont traités avec un ratio d’expansion d’une minute tandis que les signaux plus faibles seront traités avec des ratio de plus en plus élevés,
donnant des atténuations de plus en plus fortes.
Le résultat est une expansion moins difcile à ajuster et plus tolérante vis-à-vis des signaux utiles situés juste
au-dessus du niveau de bruit résiduel.
Fig. 9 : Courbe de fonctionnement d’un expandeur
Fig. 10 : Courbe des caractéristiques de l’Expander adaptatif
Page 12
— 11 —
4.1.1 Contrôle EXP/GATE
Le réglage de seuil de l’Expander/Gate dispose d’une plage de réglage étendue qui s’adapte à tous les niveaux
de travail possibles. Quand le bouton THRESHOLD est à fond dans le sens inverse des aiguilles d’une montre,
la section Expander/Gate est inactive.
4.2 Section compresseur
Le CLE 8.0 opère le contrôle de la dynamique par le biais d’un VCA de qualité supérieure dont la plage d’action
est de plus de 60 dB, ce qui signie que le signal entrant peut être renforcé ou réduit dans une plage équivalente.
Les signaux inférieurs au seuil choisi (threshold) ne sont pas réduits, mais par contre dès que le signal dépasse
ce niveau, le contrôle de dynamique entre en jeu. Le niveau de compression (ou réduction de gain) est proportionnel à la valeur du dépassement du seuil.
4.2.1 Contrôle COMPRESSOR
Ce contrôle détermine le point à partir duquel le signal entraînera un début de réduction du niveau. Si, par
exemple, le niveau de fonctionnement est de + 10 dBu et que le bouton COMPRESSOR est réglé sur + 3 dBu, la
compression peut concerner jusqu’à 7 dB de dynamique (10 - 3 dB). Pour un même niveau de départ et un seuil
de - 10 dBu, la compression maximum sera de 20 dB (10 - [- 10] = 20 dB). La plage de réglage de ce contrôle
est comprise entre - 40 et + 20 dBu.
Quand ce contrôle est réglé à fond dans le sens horaire, cela correspond à un niveau de seuil de + 20 dB. En
pratique, ce niveau ne peut pas être atteint car l’appareil serait en saturation, mais cette valeur de seuil permet simplement de désactiver la section compresseur, pour utiliser de manière isolée, par exemple, la section
Expander/Gate ou le limiteur de crêtes.
Le degré et le type de la compression ne sont pas déterminés que par le bouton COMPRESSOR mais aussi par
les autres boutons rotatifs de la section (RATIO, ATTACK et RELEASE) et par le sélecteur AUTO.
4.2.2 Réglage du RATIO
Le contrôle RATIO détermine la proportion entre la variation du niveau de sortie et celle du niveau d’entrée pour
tous les signaux dépassant la valeur de seuil. L’échelle présentée en face avant est étalonnée en dB et indique
l’augmentation de niveau nécessaire pour produire 1 dB d’augmentation du niveau de sortie.
Il existe deux manières de réaliser ce contrôle de niveau : soit en limitant le niveau de sortie de manière stricte
en lui interdisant de dépasser une certaine valeur prédénie, soit en permettant à des crêtes de dépasser le niveau de seuil, mais avec une réduction proportionnelle à l’amplitude du dépassement. La rigueur plus ou moins
grande de ce contrôle de dynamique est réglée par le bouton rotatif RATIO.
Un ratio de 1:1 indique que le niveau de sortie du signal correspond exactement à son niveau d’entrée c’est-àdire qu’il n’y a aucun changement. Un ratio de 2:1 indique que pour chaque augmentation de 2 dB en entrée (au
dessus du seuil), il n’y aura qu’une augmentation de niveau de 1 dB en sortie. Un ratio de 10:1 indiquerait tout
autant que pour chaque augmentation de 10 dB en entrée au dessus du seuil, il n’y aurait qu’une augmentation
correspondante de 1 dB en sortie. Quand le bouton RATIO est tourné à fond dans le sens horaire, il correspond
à un ratio de ∞:1.
Il faut remarquer que la compression de l’ensemble du signal (obtenu par de faibles valeurs de seuil) paraît moins
naturelle pour des valeurs de ratio élevées. Les valeurs de ratio autour de 4:1 ou moins affectent moins la dynamique du programme et sont souvent utilisées pour des sons de basse, de caisse claire ou de voix. Les paramétrages sensibles et modérés sont utilisés en mixage ou pour le nivellement des programmes en radiodiffusion.
Le nouveau circuit SKC permet d’éviter aux compressions agressives à ratio élevé de paraître trop peu naturelles. Il fait en effet intervenir une fonction interactive qui démarre juste après le seuil et introduit une courbe à
inexion douce (soft knee) jusqu’à 10 dB au dessus du seuil. Au-delà de cette valeur, la compression à inexion
forte «hard knee» s’applique.
Fig. 11 : Les caractéristiques SKC de la section compresseur
Page 13
— 12 —
4.2.3 Contrôle ATTACK (attaque)
Les caractéristiques d’un compresseur sont très largement dépendantes du temps d’attaque. Il s’agit du temps
de latence entre le moment où le signal dépasse le niveau du seuil et le moment où la compression commence
à réduire le niveau de sortie.
Une attaque courte est nécessaire si vous devez traiter des transitoires très courtes comme des claquements
de mains ou des sons d’instruments percussifs (caisse claire par exemple). Le compresseur sera alors apte à
traiter les crêtes de ce type de signal. Pour d’autres types de sources il peut être plus avantageux d’utiliser des
durées plus longues. Il est d’ailleurs conseillé de toujours commencer les réglages avec des durées longues, et
de le réduire si nécessaire très prudemment, les risques de distorsion dynamique augmentant avec la réduction
des attaques. Le temps d’attaque du CLE 8.0 peut être réglé dans une plage allant de 1 à 150 ms.
4.2.4 Contrôle RELEASE (relâchement)
Une autre fonctionnalité du CLE 8.0 est le temps de retour, qui sépare la n de l’excursion du signal au delà du
niveau de seuil et son retour effectif au gain unitaire. Ce temps de retour dépend largement du type de signal
traité. En cas de réglage inapproprié, deux types de problèmes peuvent se présenter :
1. Si le temps de retour est trop court, vous allez créer des uctuations de volume importantes à chaque dépassement du niveau de seuil résumées par le terme «d’effet de pompage», peu apprécié.
2. S’il est trop long, l’effet de pompage sera suivi d’un effet d’ouverture à chaque fois qu’un passage à fort niveau est suivi brutalement par un passage plus doux. Le VCA augmente alors articiellement le niveau de ces
passages doux avec des conséquences désagréables au niveau du timbre.
Ce temps de retour peut être réglé dans une plage allant de 0,05 s. à 5 s.
4.2.5 Sélecteur AUTO (mode)
Les temps d’attaque et de retour sont des paramètres importants qui affectent de manière signicative la qualité
du contrôle de dynamique. Quand la sélection AUTO est active, les boutons rotatifs ATTACK et RELEASE sont
désactivés et les valeurs correspondantes sont automatiquement déduites du signal source par une reconnaissance intelligente de l’appareil qui évite toute erreur de paramétrage.
La fonction AUTO élimine en fait les effets de bord de type pompage, distorsion de modulation etc. qui sont
fréquents avec les compresseurs paramétrés manuellement.
4.2.6 Contrôle OUTPUT (niveau de sortie)
Le compresseur et le limiteur agissant tous les deux dans le sens d’une réduction de gain, le niveau se trouve
souvent réduit après le traitement, et une compensation s’avère alors nécessaire. Dans certains cas, quand le
niveau de fonctionnement des appareils sous-jacents est plus faible que ce niveau de sortie (à cause, par exemple, d’une sensibilité d’entrée élevée), cette compensation peut aussi se faire dans le sens de la réduction.
4.2.7 Sélecteur BYPASS (coupure de l’effet)
Le sélecteur BYPASS désactive le canal considéré. Il sert surtout pour des comparaisons directes (A/B) entre le
son traité et le son non traité. Quand il est enfoncé, toutes les fonctions de traitement du son du CLE 8.0 sont
désactivées. Quand il est en position relâchée, l’appareil fonctionne comme un limiteur ou comme un compresseur en fonction du paramétrage.
Notez qu’en mode Bypass, le signal d’entrée reste relié à tous les circuits du CLE 8.0 de manière à ce que tous
ses contrôles puissent être utilisés sur le son non traité, sans aucune altération du signal original. Cette particularité appliquée aux LED-mètres GAIN REDUCTION fournit une solution très pratique pour comparer les niveaux
des sons traités et non traités avant de désengager le Bypass et de revenir à un état de processeur actif.
4.2.8 LED-mètres GAIN REDUCTION (réduction de gain)
Les LED-mètres GAIN REDUCTION consistent en deux rangées de huit LEDs situées sur la face avant du
CLE 8.0. Ils offrent une visualisation très pratique et instantanée des niveaux de réduction de gain. Dès qu’un
signal entrant dépasse le niveau de seuil déni (threshold), le compresseur entre en action et les LED-mètres
afchent la mesure de la réduction de gain.
Le schéma ci-après montre la relation entre les niveaux d’entrée et de sortie du compresseur en fonction des variations des paramètres THRESHOLD, RATIO, ATTACK et RELEASE. Il est évident que dès que le compresseur
est actif, le niveau de sortie est inférieur au niveau d’entrée.
Page 14
— 13 —
Vous pouvez considérer, par exemple, un signal dépassant le seuil de 12 dB : avec un ratio de 2:1, le niveau de
sortie ne progressera que de 6 dB (en supposant que les contrôles temporels soient réglés en conséquence),
c’est-à-dire qu’il aura subi une réduction de gain de 6 dB indiquée par l’allumage de la LED 6 dB.
Bien que le VCA du CLE 8.0 dispose d’une plage d’action de 60 dB, celle-ci n’est pas visualisée dans sa totalité
car en pratique, une telle plage ne sera pratiquement jamais exploitée.
La plage de visualisation des LED-mètres GAIN REDUCTION n’est, en l’état, que de 30 dB.
4.3 Section Limiteur de crêtes
Le temps d’attaque est déni comme le temps pris par un compresseur pour répondre au dépassement du
seuil par le signal source. Du fait de l’existence d’une relation physique entre fréquence et vitesse de balayage
(slew rate), les fréquences relativement basses nécessitent un temps d’attaque plus long que les fréquences
plus aiguës. On évite ainsi des distorsions dynamiques indésirables. Quand vous appliquez une compression à
un programme présentant une large gamme de fréquences, vous devez trouver un compromis entre ces valeurs
d’attaque «idéales». Il suivra généralement les composantes de plus basse fréquence présentes.
Pour un contrôle général de la dynamique utilisant le mode compresseur, cela n’a pas de véritable conséquence.
Par contre, en mode limiteur, on bloque les crêtes du signal en dessous d’une limite haute pour éviter de créer
des distorsions dans les appareils en aval. Si l’appareil est un compresseur conventionnel utilisé en mode limiteur, il en résultera des transitoires très rapides dans les hautes fréquences, non affectées par la réduction de
gain.
Ces transitoires peuvent être à l’origine de distorsions dans les appareils sous-jacents (magnétophone ou émetteurs radio, par exemple) et il est donc nécessaire de choisir les valeurs de durées du limiteur avec beaucoup de
soin pour tenir compte de tous les types de transitoires.
Ce schéma illustre le fonctionnement du limiteur SGC (Smart Gain Control) du CLE 8.0 : la courbe continue représente le signal de sortie et la courbe pointillée située au-dessus indique le signal en entrée. L’espace entre
les deux correspond à l’importance de la réduction de gain. Le limiteur est activé quand le seuil a été dépassé
plus de 20 ms an de réduire l’écrêtage à une très courte durée. Environ 1 seconde après le retour du signal
en dessous du seuil, la réduction est ramenée à 0 dB et les niveaux d’entrées sont à nouveau identiques (gain
unitaire).
Fig. 13 : Caractéristiques SGC de la section Limiter
Fig. 12 : L’effet d’un compresseur peut être assimilé au niveau de
réduction de gain obtenu pour un niveau d’entrée donné
Page 15
— 14 —
5. INSTALLATION ET CONNEXIONS
5.1 Branchement de l’alimentation
Cet appareil est bi-tension. Vériez que le Compresseur/Limiteur/Gate CLE 8.0 ▲LTO est réglé sur la bonne
tension avant de brancher le cordon secteur dans une prise alimentée. N’utilisez qu’un fusible calibré selon les
indications du porte-fusible.
Ne branchez pas le câble d’alimentation dans l’appareil tant que la tension de l’appareil n’a pas été correctement réglée. Ne branchez pas non plus le cordon d’alimentation dans une prise alimentée tant que la tension de
l’appareil n’a pas été correctement réglée.
La connexion du Compresseur/Limiteur/Gate CLE 8.0 ▲LTO au courant secteur ne doit se faire qu’à l’aide du
cordon fourni doté d’une prise IEC standard et répondant aux caractéristiques internationales en matière de
sécurité.
5.2 Branchements audio
Le Compresseur/Limiteur/Gate CLE 8.0 ▲LTO est équipé d’entrées et sorties symétriques aux formats XLR et
jack 6,35. Il peut ainsi être relié à un très grand nombre d’appareils et de congurations sans perte de qualité
du signal.
a. Câblage
Vous pouvez brancher les jacks 6,35 TRS (Tip-Ring-Sleeve = Extrémité-Anneau-Corps) ou les connecteurs XLR
indifféremment de manière symétrique ou non symétrique selon le type d’application utilisée. Le câblage de ces
connecteurs se fait comme suit :
• Pour les jacks 6,35 TRS
• Pour les connecteurs XLR
b. Branchement en ligne
Dans ce type de conguration, le Compresseur/Limiteur/Gate CLE 8.0 dispose de jacks 6,35 et de connecteurs
XLR qui permettent de répondre à la quasi totalité des besoins audio professionnels. Les exemples ci-après
doivent permettre de donner une réponse à votre cas particulier.
Entrée jack 6,35 TRS
non symétrique
Entrée jack 6,35 TRS
symétrique
Entrée XLR
non symétrique
Entrée XLR
symétrique
Page 16
— 15 —
c. Branchement en insertion
Si vous vous branchez sur les inserts d’une console de mixage, vous pouvez vous trouver en présence d’un unique jack 6,35 TRS servant à la fois pour le départ et le retour. Vous devrez alors utiliser un raccord en Y conguré
comme dans les exemples ci-après :
5.3 Montage en rack
Le mode d’installation le plus sûr est un montage dans un rack standard 19 pouces que vous pouvez vous
procurer chez différents constructeurs ou dans un magasin de musique. Le CLE 8.0 occupe deux unités rack
standard en hauteur. Pensez à laisser un espace d’au moins 10 cm en face arrière pour les connexions et vériez
que l’appareil dispose de sufsamment d’espace autour de lui pour assurer sa ventilation. Ne positionnez pas
cet appareil au-dessus d’appareil générant de la chaleur comme amplicateurs ou unités d’alimentation.
6. APPLICATIONS
Le but de ce chapitre est d’étudier l’utilisation d’un compresseur et/ou d’un limiteur pour garder le niveau du
signal dans une plage utilisable par une réduction proportionnelle du gain au-delà d’un certain seuil (threshold).
Prenez le temps d’étudier attentivement ces différents exemples an de pouvoir tirer le meilleur des capacités
de votre CLE 8.0 dans le futur.
6.1 Compression/nivellement/limitation/écrêtage
Les fonctions de compression/nivellement/limitation/écrêtage seront étudiées séparément dans ce chapître.
Prenons le temps tout d’abord de dénir un certain nombre de termes ainsi que leurs relations avec le processus
de traitement de la dynamique.
6.1.1 Compression
La compression a pour but de réduire une amplitude dynamique donnée en une amplitude plus faible. Comme
dans la majorité des cas il s’agit de remonter le niveau d’un signal de bas niveau, la valeur du seuil est souvent
réglée assez basse. Pour obtenir une compression «inaudible», il faut utiliser des temps d’attaque et de retour
courts et de faibles ratios. Plus les valeurs temporelles sont rapides, plus le ratio de compression est élevé et
plus l’effet portera sur des variations de dynamique à court terme. Ce choix est souvent effectué pour obtenir
des effets sonores audibles et créatifs.
Page 17
— 16 —
6.1.2 Nivellement
Les valeurs d’attaque et de retour doivent être lentes et combinées avec un ratio élevé. Du fait d’un temps de
réponse faible, le nivellement est sans effet sur les transitoires ou les modications de courte durée. Dans ce
mode, on cherche à conserver un niveau de sortie constant, c’est-à-dire à compenser les variations de gain sur
de longues périodes sans affecter les variations dynamiques courtes. Normalement le seuil est réglé assez bas
pour pouvoir augmenter les signaux de bas niveau.
6.1.3 Limitation
La fonction de limite nécessite une attaque et un retour rapide ainsi qu’une valeur de ratio élevée, adaptés à la
nature du signal et à l’effet désiré. Dans la mesure où l’action d’un limiteur est habituellement de n’agir que sur
les crêtes les plus fortes, le seuil est également réglé assez haut. La réduction de dynamique résultante dépend
de la valeur du ratio et de l’importance du dépassement du seuil par le signal. Si le temps d’attaque est réglé
pour ne contrôler que le niveau moyen sans affecter les crêtes dépassant le seuil, on parle d’une fonction de
limiteur de programme. Le temps d’attaque doit alors être réglé au delà de 20 ms. Si le temps d’attaque est
réduit pour que la limite agisse aussi sur les crêtes, on parle de limiteur de crêtes.
6.1.4 Écrêtage
Par opposition aux deux types de limiteur précédents, le mode d’écrêtage fonctionne avec des temps de contrôle inniment plus rapides et un ratio de compression maximum destiné à créer une barrière infranchissable
pour tous les signaux dépassant un certain niveau. Pour pouvoir contrôler les crêtes, cette fonction coupe radicalement les signaux plus forts que le seuil sans affecter l’amplitude du signal original. Dans un contexte normal,
cette fonction reste inaudible et dans certaines circonstances elle peut même créer un son résultant amélioré
par rapport à l’original par le fait que la coupure des transitoires peut augmenter son contenu harmonique. Mal
utilisé, l’écrêtage peut créer des distorsions parfaitement désagréables qui, à l’extrême, peuvent transformer le
son en signal «carré». Cet effet est d’ailleurs utilisé spéciquement dans certaines distorsions pour guitares.
6.2 Section Expander/Gate
La tâche principale d’un Expander/Gate est d’éliminer de manière non perceptible le bruit de fond d’un signal
pour n’en conserver que la partie active. Cela suppose naturellement qu’il existe un écart entre les deux sufsamment important pour qu’on puisse dénir un seuil opérationnel. Parallèlement, l’Expander/Gate doit pouvoir
répondre très rapidement (avec une attaque très brève) pour que les éléments actifs ne soient pas altérés.
Comme l’Expander/Gate du CLE 8.0 utilise la fonction SRC (Smart Ratio Control), il permet d’obtenir des résultats beaucoup plus satisfaisants qu’avec des expanders conventionnels. Quand l’expansion se produit, on ne
rencontre en effet aucun effet latéral du fait de l’action parfaitement douce et non réductrice du circuit.
6.2.1 Contrôle des phénomènes de diaphonie en studio
Les Expander/Gates sont très souvent utilisés pour supprimer la «fuite» de signal d’une piste à l’autre que ce soit
en enregistrement ou en lecture. Ce cas se présente souvent lors des «prises» de batterie, les micros se trouvant
très près les uns des autres. Les volumes élevés de certains instruments causent aussi fréquemment des fuites
vers les micros voisins et sont à l’origine de conits et de problèmes de cohérence de phase, générateurs euxmêmes de sons non désirés (effet de ltre «en peigne»). Il est donc essentiel que chaque instrument soit bien
enregistré par un micro spécique et que ces différents micros soient équipés de «Gate». Vous pouvez donc
insérer le CLE 8.0 sur une voie de caisse claire, par exemple, et le régler pour qu’il n’ouvre la «porte» que lors des
frappes volontaires sur cette caisse claire. Chaque micro doit être réglé à son niveau de travail maximum et le
seuil THRESHOLD doit être réglé de manière à ce que chaque coup sur la peau soit entendu de manière claire et
indépendante. L’utilisation optimale de l’Expander/Gate dépend en grande partie des caractéristiques du micro
dont il traite le signal. Soyez en particulier vigilant quand des instruments générant des fréquences élevées se
trouvent sur les côtés voire en arrière d’un micro cardioïde.
La plupart de ces micros cardioïdes présentent une réponse hors-axe croissante dans les fréquences les plus
élevées. S’il ne reste que 2 à 3 dB de différence entre la réponse dans l’axe et la réponse hors-axe dans la plage
des 5 à 10 kHz, des cymbales, par exemple, pourraient être captées abusivement par les micros de toms et une
partie du son de la charleston pourrait se retrouver mixée avec celui de la caisse claire.
Tenez compte au maximum des caractéristiques de directivité des micros, pour exclure autant que possible
tous les autres instruments et vous focaliser sur celui que vous voulez traiter. Vériez que vous avez tout mis
en œuvre au niveau des techniques de prise de son pour obtenir une bonne séparation des sources. Si vous ne
le faites pas, aucun Expander/Gate ne pourra vous aider. Il est parfois nécessaire de protéger l’Expander/Gate
pour l’empêcher de répondre aux basses fréquences (éventuellement transmises mécaniquement), par exemple
si un chanteur est susceptible d’enlever ou remettre le micro sur son pied.
Page 18
— 17 —
6.2.2 Paramétrage initial de la section Expander/Gate
Contrôles Paramètres
EXP/GATE (seuil) OFF
RATIO 1:2
Commencez avec des niveaux de seuil extrêmement bas de manière à ce que le signal traverse l’appareil sans
être traité. Puis tournez le contrôle dans le sens horaire jusqu’à ce que tous les bruits de fond indésirables soient
annulés et que ne persiste que le son de l’instrument que vous voulez capter. Si le contrôle est réglé correctement, ce son devrait être «sec» et «franc», bien déni. Si vous ne disposez pas d’assez de micros (ou de voies
de CLE 8.0 !) pour enregistrer chaque instrument séparément, vous pouvez tenter de créer des sous-groupes :
vous pouvez ainsi associer la caisse claire et les toms aigus ensemble d’une part, et le tom basse, la grosse
caisse et les cymbales d’autre part avec l’aide d’une console de mixage.
Le but étant de paramétrer l’Expander/Gate et de positionner les groupes de micros de manière à ce que chaque frappe sur un instrument n’ouvre qu’un micro et qu’un seul instrument soit enregistré, les autres restant
«mutés».
6.2.3 Contrôle des phénomènes de diaphonie sur scène
Le CLE 8.0 a beaucoup d’applications en concert, sur scène ou dans des contextes de prises de son à micros
multiples :
Un Expander/Gate peut effectivement supprimer les bruits de fonds, les bruits de type «pompage» des compresseurs ou les captures latérales des micros etc. sans produire d’effets latéraux notables. Ces appareils sont
très souvent utilisés pour le traitement des voix. Quand ils sont utilisés spéciquement avec un compresseur, la
distance et la position du micro par rapport au chanteur est très importante : plus elle est grande et plus le micro
sera sensible au bruit de fond. En situation de concert l’Expander/Gate permet aussi de réduire sensiblement les
captures latérales d’autres instruments, ainsi que divers artefacts acoustiques en situations d’enregistrement.
6.2.4 Réduction de l’effet Larsen sur scène
Quand un chanteur utilise un micro vocal, sa voix empêche généralement les sons ambiants de «contaminer» le
signal. Mais pendant les passages non chantés, ce micro capte très volontiers le son de la diffusion de façade
ou de retour, qui peut provoquer rapidement une boucle de rétroaction ou Effet Larsen. L’insertion d’un CLE
8.0 sur le canal du micro permettra de le couper quand il n’est pas utilisé, réduisant par là même les risques de
«sifements». Tous les micros devraient pratiquement être concernés par cette application.
6.2.5 Réduction de bruit sur les boucles d’effets
Le rack d’effets est une des sources de bruit les plus importantes des systèmes de diffusion ou d’enregistrement. Le prix des effets de réverbération, les delays, les harmonizers etc. a chuté considérablement ces dernières années et ils sont devenus des constituants habituels des studios personnels ou de petite taille. Mais
ces effets augmentent considérablement le niveau de bruit, ce qui peut invalider à court terme tout le plaisir de
l’achat d’un nouvel appareil.
Il peut se révéler très intéressant, à ce titre, de positionner un CLE 8.0 en dernier élément d’une chaîne d’effets
et d’utiliser la fonction de réduction de bruit de la section Expander/Gate.
6.3 Section Compresseur
La tâche d’un compresseur est de réduire l’amplitude dynamique d’un signal sonore et d’en contrôler le niveau
général. Les nombreux contrôles de la section Compresseur ouvrent un large champ d’action aux effets de dynamique : depuis des compressions douces et respectant la musique jusqu’à l’écrêtage systématique voire à la
compression extrême et drastique de l’ensemble de la dynamique.
Un faible ratio et un seuil bas peuvent par exemple servir à obtenir un traitement plutôt «musical» du signal. Des
ratios élevés associés toujours à un seuil bas provoquent un ajustement du volume d’une voix ou d’un instrument à un niveau constant (nivellement). Les niveaux de seuil élevés limitent en général le niveau global d’un
signal, et des ratios supérieurs à 6:1 protègent efcacement les sorties contre les signaux dépassant le seuil (en
supposant que le niveau de sortie OUTPUT est en position 0 dB).
Notez que la compression de l’ensemble du signal (obtenue, donc, par de faibles niveaux de seuil) a une coloration moins naturelle avec des ratios élevés. Les ratios tournant autour de 4:1 et en-dessous affectent moins
la dynamique du signal et sont souvent utilisés pour la compression de sons de basses électriques, de caisses
claires ou de voix. Les réglages modérés et un peu sensibles sont généralement utilisés au mixage et pour le
nivellement du signal en radiodiffusion.
La fonction AUTO évite aux compressions agressives créées par des ratios élevés de manquer par trop de naturel.
Page 19
— 18 —
6.3.1 Paramétrage initial de la section Compressor
Contrôles Paramètres
BYPASS OUT
SOFT KNEE IN
SC FILTER OUT
COMPRESSOR + 20 dB
RATIO 3:1
AUTO IN
OUTPUT 0 dB
Tournez le bouton COMPRESSOR (seuil) dans le sens anti-horaire jusqu’à ce qu’un certain niveau de réduction
de gain s’afche sur le LED-mètre GAIN REDUCTION. Cette opération doit s’accompagner d’une chute signicative du niveau de sortie. Le bouton OUTPUT doit alors être tourné dans le sens horaire pour retrouver un
niveau de sortie convenable. La comparaison des niveaux du signal traité et non traité peut être faite en utilisant
le sélecteur I/O METER.
Le réglage nal de ces contrôles dépend ensuite de vos besoins et des choix que vous pouvez faire au niveau
des boutons RATIO, ATTACK et RELEASE. La fonction AUTO, qui affecte les temps d’attaque et de retombée
permet un paramétrage automatique déduit de la nature du signal et convient à la plupart des utilisations. Si
vous avez besoin d’un traitement plus «condensé» ou plus «large», vous pouvez retourner au paramétrage manuel. L’utilisateur averti pourra d’ailleurs dénir ses paramétrages en mode «bypass» et ajuster ainsi l’effet avant
que l’unité ne soit mise en action.
Cette manière de faire a son importance dans des contextes de spectacles «live», dans lesquels le signal doit
être maîtrisé efcacement par l’ingénieur du son sans qu’il ait à effectuer des comparaisons sans n A/B.
6.3.2 Le CLE 8.0 utilisé comme «effet» sonore
L’effet de «pompage» qui représentait jusque là un inconvénient que les ingénieurs du son cherchaient à tout
prix à éviter, s’est transformé en une technique positive et créative, qui a rapidement constitué la base de ce qui
est aujourd’hui considéré comme une caractéristique indispensable du son musical. Le compresseur est alors
utilisé pour cet effet au lieu du contrôle de l’amplitude dynamique.
Le CLE 8.0, avec sa palette étendue de fonctions, est particulièrement bien adapté à cette application. Les effets
dépendent naturellement d’utilisations «extrêmes» des différents contrôles. Vous devez donc placer le bouton
COMPRESSOR à un niveau assez bas, le bouton RATIO pratiquement au maximum, et jouer sur les boutons
ATTACK et RELEASE pour afner le résultat.
Testez le fonctionnement des différents boutons pour comprendre leur action sur le signal !
6.4 Section Limiteur de crêtes
Indépendamment de sa fonction de compression, le CLE 8.0 peut être utilisé pour limiter le niveau de sortie
général de l’appareil et pour protéger les appareils en aval contre les crêtes, les saturations courtes ou la surmodulation (émetteurs etc.).
6.4.1 Paramétrage initial de la fonction Limiter
Contrôles Paramètres
PEAK LIMITER (seuil) OFF
Tournez le bouton PEAK LIMITER (seuil) dans le sens anti-horaire jusqu’à ce qu’un certain niveau de réduction
de gain s’afche sur le LED-mètre GAIN REDUCTION. Comme indiqué précédemment, du fait de son temps de
réponse extrêmement court, le limiteur peut bloquer les crêtes sans provoquer de distorsion audible tant que la
limitation dépasse 20 ms. Le niveau total est atténué environ 1 seconde pour éviter les distorsions fortes et donc
audibles, jusqu’à ce que le signal soit repassé en-dessous du seuil.
7. APPLICATIONS PARTICULIÈRES
7.1 Utilisation du CLE 8.0 pour l’enregistrement et la duplication de cassettes
Dans le domaine de l’enregistrement et de la duplication, le but est en permanence d’essayer d’obtenir un niveau d’enregistrement optimum par rapport au support. Les niveaux trop élevés ou trop bas provoquent en effet
des effets «de bord» comme l’apparition de bruit de fond ou de distorsion. Qu’il s’agisse de mastering, d’enregistrement multipiste ou de duplication, on doit toujours veiller à utiliser au maximum la plage dynamique du
support, aussi bien pour une bande analogique que pour un DAT ou autre système numérique. De prime abord,
le contrôle du niveau peut se faire par un «suivi» au fader, augmentant le niveau dans les passages faibles et
le réduisant dans les passages trop forts. Cette méthode se révèle toutefois vite insufsante, en particulier en
enregistrements «live» du fait de l’impossibilité de pouvoir anticiper sufsamment les variations de niveaux.
Page 20
— 19 —
La chose est même quasiment impossible en enregistrement multipiste, dans lequel il est impossible de surveiller et de suivre simultanément les niveaux de toutes les voies. Un système de contrôle automatique de gain
donne naturellement de bien meilleurs résultats. Vous pouvez utiliser ainsi le CLE 8.0 en partant des paramétrages initiaux et en utilisant la fonction de contrôle dynamique pour piloter et protéger contre bruit de fond et
distorsion votre enregistrement, jusqu’aux exactes limites de sa plage dynamique.
7.1.1 Le CLE 8.0 utilisé en enregistrement numérique et pour le sampling
En enregistrement analogique, les bas niveaux provoquent l’apparition de soufe tandis que les niveaux trop élevés donnent un son compressé et «écrasé». Dans les cas extrêmes, vous obtiendrez de la distorsion du fait de la
saturation de la bande. A contrario, dans le domaine numérique, les effets latéraux sont toujours très audibles :
une bande enregistrée avec un niveau trop faible voit sa résolution décroître et le son, en conséquence, devient
dur et perd toute «atmosphère». Avec des niveaux trop élevés, l’enregistrement devient agressif et fortement
distordu. Pour éviter ces effets néfastes, le CLE 8.0 utilisé en limiteur doit être placé, par exemple, avant votre
sampler. Une fois protégé, vos échantillons pourront être réalisés sans le moindre problème.
7.1.2 Le CLE 8.0 utilisé en mastering
Le mastering est une des étapes les plus critiques de l’enregistrement. Vous devez en effet, à ce stade, obtenir
une copie présentant le niveau le plus élevé pour pouvoir ensuite restituer un volume moyen élevé. Les productions commerciales donnent des exemples très nombreux de mauvaises utilisations de la compression et du
limiteur utilisés à cette n : la dynamique en souffre souvent largement et le résultat manque souvent de musicalité. La section compresseur du CLE 8.0 utilisée en «limiter» ne donne pas de tels inconvénients et vous permet
d’augmenter spectaculairement le volume général sans affecter la dynamique de manière audible.
Procédez comme suit pour le paramétrage :
1 - Limitez la dynamique du programme de 6 dB en utilisant la fonction «limiter». En n’agissant que sur les tran-
sitoires courtes, la partie principale du signal audio n’est pas contrainte et le volume s’en trouve renforcé. Des
valeurs supérieures à 6 dB ne doivent pas être utilisées sous peine de voir apparaître des effets latéraux.
2 - Vous devez également utiliser un peu de compression. Il est recommandé de la limiter aux 6 premiers dB de
la plage dynamique. Un niveau de seuil élevé et l’activation du mode AUTO donneront de bons résultats.
Cet effet est particulièrement apparent sur les enregistreurs DAT dont les VU-mètres ont un temps de réponse
inférieur à 1 ms. Placez votre DAT sur le gain unitaire puis réduisez le contrôle LEVEL du limiteur de crêtes jusqu’à ce qu’il indique une réduction de gain de 6 dB. La réduction de signal se répercute sur le niveau d’enregistrement, mais il ne vous reste qu’à ramener le niveau d’enregistrement à l’unité, vous disposerez alors d’un
enregistrement puissant et fort sans aucune perte de son.
7.2 Le CLE 8.0 utilisé comme élément de protection
La distorsion dans les systèmes de diffusion résulte le plus souvent d’amplis et d’enceintes utilisés au-delà de
leurs limites et en situation d’écrêtage ou de saturation. Le phénomène est non seulement désagréable, mais
surtout dangereux pour les enceintes.
La membrane d’un haut-parleur est en effet destinée, en fonctionnement normal, à accélérer, ralentir, changer
doucement de direction puis accélérer à nouveau. En situation d’écrêtage, les accélérations et arrêts sont malheureusement instantanés, de même que les changements de direction. Cette membrane restant soumise aux
règles de la physique, elle ne tolère un tel traitement que pendant un temps limité avant de se rompre ou de voir
sa bobine mobile détruite par une température excessive. Outre les destructions provoquées par des surcharges
longues ou continues, vos enceintes peuvent aussi être détruites par une surcharge courte mais très élevée,
comme le son d’un micro tombant sur un sol dur, par exemple.
Même si une telle transitoire ne détruit pas instantanément votre enceinte, elle peut endommager la suspension
de sa membrane ou simplement l’user un peu plus, ce qui pourra provoquer ultérieurement une rupture plus rapide ou plus facile. Le CLE 8.0 arrive dès lors à point pour assurer en permanence la protection de vos systèmes
de diffusion. La limitation de crêtes drastique type «mur de brique» n’est normalement pas nécessaire pour les
systèmes de diffusion, la plupart des amplis et des enceintes étant plutôt tolérants vis-à-vis des crêtes de courte
durée. Toutefois les limiteurs conventionnels doivent généralement être affectés bien au-delà de la réserve de
puissance d’un ampli an de limiter le niveau et la durée des transitoires responsables de la saturation du système. L’inconvénient en est qu’il n’est pas possible d’utiliser la totalité de la plage dynamique de l’appareil.
Le CLE 8.0 peut effectivement fonctionner ainsi et convertir une sono de 5000 W en un système sans distorsion
de pratiquement 10000 W. Les instructions ci-après vous aideront à congurer votre appareil dans ce sens.
7.2.1 Protection d’un système avec ltre passif
Si votre système de diffusion comporte un ltre passif (inclus avec l’enceinte), insérez le CLE 8.0 entre la sortie
de console et l’entrée de l’ampli.
Page 21
— 20 —
7.2.2 Protection d’un système avec ltre actif
Pour les systèmes utilisant des ltres actifs, le CLE 8.0 peut être utilisé de deux manières différentes.
a. Il peut d’abord être inséré entre la sortie de la console et l’entrée du ltre. Dans ce cas il travaille sur l’ensemble
du spectre.
b. Mais il peut aussi être inséré entre la sortie d’un ltre actif et l’entrée de l’amplicateur, auquel cas il n’affectera
qu’une bande de fréquences limitée.
7.2.3 Amélioration du son d’un système en multi-amplication
Dans un tel système, la sonorisation comporte un ltre actif spécial dont les sorties sont reliées aux enceintes
par des amplis indépendants. Chaque bande dispose alors de son propre limiteur dont le but est de limiter
l’excursion des crêtes en dessous d’un certain niveau. Vous évitez ainsi de saturer l’ampli situé en aval ou de
détruire l’enceinte qu’il alimente.
Dans certains appareils, les fréquences de ltrage du ltre peuvent être modiées lors des passages de haut
niveau pour créer un effet «loudness contour» adapté à l’oreille humaine. En fait, dans la plupart des cas, cette
fonction provoque plus de désordres que d’amélioration au niveau de la qualité du son.
Si le CLE 8.0 se trouve en amont de ce système, les crêtes seront éliminées avant d’atteindre les limiteurs de
la sonorisation. La qualité sonore n’aura alors pas à souffrir des effets latéraux causés par les variations de fréquence du ltre.
7.3 Utilisation du CLE 8.0 avec des magnétophones
Le CLE 8.0 peut aussi être utilisé pour éviter la saturation de bandes magnétiques et pour renforcer le rapport
signal/bruit d’un magnétophone ou d’un enregistreur à bande. Le niveau de saturation de la bande, la réserve de
dynamique du système et le niveau de sortie de la console sont des valeurs parfaitement connues et qui rendent
la mise en place de limiteurs et compresseurs très aisée. Le fait de limiter les niveaux audio permettent d’obtenir
un signal de niveau plus élevé sur la bande et d’augmenter ainsi de manière signicative le rapport signal/bruit.
Fig. 14 Intégration d’un CLE 8.0 au sein d’un système avec ltre passif
Fig. 15 Le CLE 8.0 au sein d’un système à deux voies
Fig. 16 Compression sélective des aigus avec le CLE 8.0
Fig. 17 Utilisation du CLE 8.0 pour éviter les distorsion dues à la saturation de bande
Page 22
— 21 —
7.3.1 Le CLE 8.0 en radiodiffusion
Le but du traitement du signal enregistré pour les radios et chaînes de télévision commerciales est d’obtenir à
tout prix un volume de transmission maximum. Les auditeurs sont en effet très sensibles à la qualité de réception
des programmes, qui est largement assimilée à leur puissance et ils ont tendance à se tourner vers les stations
qui présentent un signal supérieur à la moyenne. En ayant plus d’audience, les stations gagnent plus d’argent
du fait d’une plus grande efcacité supposée des messages publicitaires qui constituent l’essentiel de leurs
recettes.
Qu’est-ce que le volume ?
Le volume est déni comme la relation entre le niveau moyen d’un programme de crête à crête en réponse aux
variations d’amplitude et de durée. Les signaux les plus forts sont perçus par l’auditeur.
Si vous voulez faire tourner votre station de radio à son volume maximum moyen, procédez comme décrit dans
le chapitre «Le CLE 8.0 utilisé en mastering». Vériez que le niveau de crête maximum reste en-dessous du seuil
«limiteur» de l’émetteur sous peine de déclencher son action à la fois audible et gênante. N’oubliez pas qu’une
augmentation forte du volume moyen par le biais d’un compresseur engendre toujours une perte de dynamique
et une augmentation des effets latéraux. L’utilisation modérée du compresseur et du limiteur au sein du CLE 8.0
permet d’obtenir des volumes moyens plus élevés, sans aucune distorsion.
7.4 Applications de la boucle départ/retour
Si vous faites passer le signal audio directement dans le circuit send/return et adressez le signal audio vers un
delay avant de l’insérer dans l’entrée audio, le CLE 8.0 pourra anticiper la nécessité d’une modication de gain.
Avec quelques essais vous pouvez ainsi obtenir un temps d’attaque parfaitement nul pour une fréquence donnée. Les temps de retard supérieurs à cette valeur «zéro» pourraient aussi produire un effet particulier, similaire
à l’inversion d’enveloppe dynamique que vous connaissez bien s’il vous est déjà arrivé d’écouter une bande
enregistrée «à l’envers».
Fig. 18 Utilisation du CLE 8.0 en compression anticipée
Page 23
— 22 —
8. CARACTÉRISTIQUES TECHNIQUES
ENTRÉES
Type XLR auto-symétrisées et jack 6,35
Impédance > 50 kOhms symétrique, > 25 kOhms non symétrique
Niveau de fonctionnement + 4 dBu / - 10 dBV
Niveau d’entrée max. + 21 dBu symétrique et non symétrique
CMRR typ. > 55 dB à 1 kHz
SORTIES
Type XLR et jack 6,35
Impédance 60 Ohms symétrique, 30 Ohms non symétrique
Niveau de sortie max. + 21 dBu
RETOURS
Type jack 6,35
Impédance > 10 kOhms
Niveau de sortie max. > + 24 dBu
DÉPARTS
Type jack 6,35
Impédance 2 kOhms
Niveau de sortie max. > + 21 dBu
CARACTÉRISTIQUES SYSTÈME
Bande passante 20 Hz à 20 kHz +0 /- 0,5 dB
Rapport signal/bruit > - 90 dB, sans pondération, de 22 Hz à 22 kHz
Distorsion harmonique (THD) < 0,01 % typ. à + 4 dBu, 1 kHz, Gain unitaire
< 0,04 % typ. à + 20 dBu, 1 kHz, Gain unitaire
< 0,01 % typ. SMPTE
Diaphonie < - 100 dB, de 22 Hz à 22 kHz
Section EXPANDER/GATE
Type Expander interactif (SRC)
Seuil Variable (off à + 15 dB)
Ratio Variable (1:1 à 1:8)
Section COMPRESSEUR
Type Compresseur interactif
Seuil Variable (- 40 dB à + 20 dB)
Ratio Variable (1:1 à ∞:1)
Caractéristiques de seuil Variable (Interactif ou Hard Knee)
Temps d’attaque manuel Variable (1 ms à 150 ms / 20 dB)
Temps de retombée manuel Variable de 0,05 s à 5 s / 20 dB
Temps d’attaque auto Typ. 15 ms à 10 dB, 5 ms à 20 dB et 3 ms à 30 dB
Temps de retombée auto Dépendant du programme, typ. 125 dB/s
Niveau de sortie Variable (- 20 dB à + 20 dB)
Page 24
— 23 —
Section LIMITEUR DE CRÊTES
Type Limiteur de crêtes interactif
Seuil Variable (0 à + OFF (+ 22 dBu))
Ratio ∞:1
Type de limiteur état 1 Écrêteur
Temps d’attaque «zéro»
Temps de retombée «zéro»
Type de limiteur état 2 Limiteur de programme
Temps d’attaque Dépendant du programme, typ. < 5 ms
Temps de retombée Dépendant du programme, typ. 20 dB/s
SÉLECTEURS
SOFT KNEE Active les caractéristiques de courbe SRC
SC FILTER Permet la détection en fonction de la fréquence
AUTO Active le paramétrage automatique et dépendant du programme
des temps d’attaque et de retombée et désactive leur contrôle
manuel
I/O METER Sélectionne la source du LED-mètre : entrée ou sortie
BYPASS Suspension d’activité
OPERATING LEVEL Choix du niveau de fonctionnement entre + 4 dBu et - 10 dBv
LINK Couplage des canaux. Le canal 1 est maître
TÉMOINS
GAIN REDUCTION Afchage du niveau à 8 LED 1/3/6/10/15/20/25/30 dB
INPUT/OUTPUT LEVEL Afchage du niveau à 8 LED : -24/-18/-12/-6/0/+6/+12/+18 dB
Expander/Gate Threshold 2 LED pour en-dessous «+» et au-dessus «-»
Compressor Threshold 3 LED pour en-dessous «+», Interactive «0», et au-dessus «-»
Peak Limiter Threshold 1 LED pour l’activation de la fonction
Sélecteur de fonction 1 LED pour chacune
ALIMENTATION
Courant secteur USA/Canada 120 V alternatif, 60 Hz
R.U./Australie 240 V alternatif, 50 Hz
Europe 230 V alternatif, 50 Hz
Export général 100-120 V alternatif
200-240 V alternatif, 50-60 Hz
Fusible 100 - 120 V : 630 mA (lent)
210 - 240 V : 315 mA (lent)
Consommation 40 W
Connecteur IEC 3 broches avec terre
PHYSIQUES
Dimensions (L x H x P) 485 x 90 x 233 mm
Poids net 5,2 kg
Page 25
— 24 —
9. GARANTIE
1. CARTE DE GARANTIE
Pour bénécier de cette garantie, l’acheteur doit compléter et retourner la carte de garantie incluse dans l’appareil
dans un délai de 10 jours à compter de la date d’achat.
Les informations présentes dans cette carte sont destinées à permettre au constructeur de mieux comprendre les
conditions de vente du produit an de fournir à l’utilisateur le service le plus efcace et le mieux adapté.
Nous vous demandons donc de la remplir avec le plus grand soin. Toute erreur ou ommission serait susceptible
d’invalider la garantie.
2. CONDITIONS DU RETOUR
2.1 Pour que la garantie soit appliquée, le produit doit être retourné dans son carton d’origine et être protégé contre
tout dommage pendant le transport.
2.2 Il doit être accompagné d’une copie de votre facture d’achat ou d’une preuve de propriété valide, ainsi que de
votre adresse précise et du numéro de téléphone permettant de vous contacter.
2.3 Une description détaillée du problème constaté, jointe à l’envoi, pourra guider utilement les techniciens de maintenance.
2.4 Vous devez prendre à votre charge tous les frais d’acheminement de l’appareil, incluant d’éventuelles assurances.
3. TERMES ET CONDITIONS
3.1 ▲LTO garantit cet appareil contre tout défaut matériel ou de fabrication pendant une période d’un an à compter
de la date d’achat sous réserve que vous ayez rempli et renvoyé la carte de garantie dans les délais.
3.2 Cette garantie n’est applicable qu’à l’acheteur original et n’est pas transférable à un acheteur de deuxième intention.
3.3 Pendant la période de garantie, ALTO pourra choisir à sa convenance de remplacer ou de réparer le produit défectueux, sans aucun frais de pièces ou de main d’œuvre pour l’utilisateur si le problème entre bien dans le cadre
de la garantie.
3.4 Cette garantie ne s’applique pas aux dommages causés dans les conditions suivantes :
• usage inapproprié, négligence ou utilisation non compatible avec les instructions fournies dans le mode d’emploi.
• usure normale de l’appareil.
• modication de l’appareil (de quelque nature qu’elle soit).
• dommages causés directement ou indirectement par la force majeure ou par toutes conditions extérieures.
• réparation ou intervention effectuée par une personne non qualiée.
Dans de tels cas, les frais restent à la charge de l’acheteur.
3.5 En aucun cas ▲LTO ne pourra être tenu pour responsable de dommages induits de quelque ordre qu’ils soient.
Certains pays ou états n’autorisent pas ce type de limitation et cette exclusion peut éventuellement ne pas s’appliquer à votre cas.
3.6 Cette garantie vous confère des droits spéciques, qui sont compatibles avec les lois de l’état d’origine. Vous
pouvez également disposer d’autres droits statutaires, variables d’un état ou d’un pays à l’autre.
Loading...
