Alto BLACK 12 User manual

User Guide

English ( 3 – 7 )

Guía del usuario

Español ( 8 – 12 )

Guide d'utilisation

Français ( 13 – 17 )

Guida per l'uso

Italiano ( 18 – 22 )

Benutzerhandbuch

Deutsch ( 23 – 27 )

Gebruikershandleiding

Nederlands ( 28 – 32 )

User Guide (English)

Introduction

Alto Professional's Black Series is a full line of elite speaker systems, each designed to exacting standards with premium, purpose-matched components, wireless capability and immense built-in power. Black Series speakers have been designed with one goal in mind: satisfying the ears of your audience with the most gratifying and immersive sound experience they've ever had. Each Black Series speaker has been crafted to thunder with finely tuned sound in a virtually limitless variety of applications—from touring rigs to permanent installations and everything in between. And with 2400 watts of peak power, each one comes equipped to thrill.

Key Features

• 2400 Watts peak Class D power (1200 Watts continuous)

• Wireless connectivity for remote setup and sound-shaping control

• Works with Alto Professional's Live Drive wireless speaker app for iPad and iPhone

• App allows level-matching, EQ adjustment, time alignment, compression and more

• Optimized 90° x 60° coverage field

• DSP-controlled with custom crossover, superior tuning and active thermal protection

• Specifically designed, purpose-matched components for maximum efficiency and industry-

leading power

• Precision-engineered HF waveguide, extensively tested for optimized audience coverage

• Built-in mixer with two Mic/Line combo inputs, volume controls and balanced XLR mix output

• 12" low-frequency transducer, 1.75" driver

• Contour switch for increased EQ control

• Ground Lift switch to disconnect signal ground from chassis ground

• Switch to turn off logo LED

• Lightweight, portable design with comfortable, custom-molded handles

• Heavy-duty 18 mm hardwood plywood cabinet

• Rugged, highly durable scratch-resistant finish

• Use as traditional PA loudspeaker or as floor wedge monitor

• Steel-reinforced rubber feet on bottom and side

• Heavy-duty, powder-coated steel speaker grille

• Stand and pole-mountable via standard 35 mm socket

• Flyable via 12 M10 rigging points

• Designed and tuned in the U.S.A.

Box Contents

• Black 12 • User Guide

• Power Cord • Safety & Warranty Manual

Support

For the latest information about this product (system requirements, compatibility information, etc.) and product registration, visit altoprofessional.com/black12.

For additional product support, visit altoprofessional.com/support.

Important Safety Precautions

Please note: Alto Professional and inMusic are not responsible for the use of its products or the misuse of this information for any purpose. Alto Professional and inMusic are not responsible for the misuse of its products caused by avoiding compliance with inspection and maintenance procedures. Please also refer to the included safety and warranty manual for more information.

Suspenion/Rigging

• Only qualified persons using safe rigging standards should install this loudspeaker. The installer is responsible for proper selection and use of hardware to properly and safely install the speakers.

• Always install loudspeakers in accordance with applicable electrical and building codes.

• This loudspeaker should be suspended only from its suspension points (M10 x 1.5PH, 30mm

length).

• Do not suspend multiple loudspeakers in a vertical array.

• Make sure your cables are out of the way of performers, production crew, and audience so they

will not trip over them, pulling the loudspeaker off the stand or pole.

Stand-Mounting

• Always install loudspeakers in accordance with applicable electrical and building codes.

• Install the loudspeaker according to its maximum weight. Check the specifications of your stand

or pole to ensure it can support the loudspeaker's weight. Also, observe all safety precautions specified by the manufacturer.

• Do not mount multiple loudspeakers on the same stand or pole.

• Always verify that the stand or pole is on a flat, level, and stable surface. Also, fully extend the

legs of tripod-style stands, and ensure its legs do not present a trip hazard.

• Inspect the stand (or pole and associated hardware) before each use and do not use equipment with worn, damaged, or missing parts.

• Always be cautious in windy, outdoor conditions. You may need to place additional weight (e.g., sandbags) on stand's base to improve stability. Do not attach banners or similar items to any part of a loudspeaker system. Such attachments could act as a sail and topple the system.

• Unless you are confident that you can handle the loudspeaker's weight, ask another person to help you lift it onto the stand or pole.

• Make sure your cables are out of the way of performers, production crew, and audience so they will not trip over them, pulling the loudspeaker off the stand or pole.

Sound Level

Permanent hearing loss may be caused by exposure to extremely high noise levels. The U.S. Occupational Safety and Health Administration (OSHA) has specified permissible exposures to certain noise levels. According to OSHA, exposure to high sound pressure levels (SPL) in excess of these limits may result in hearing loss. When using equipment capable of generating high SPL, use hearing protection while such equipment is under operation.

Hours per day SPL (dB) Example

8 90 Small gig 6 92 Train 4 95 Subway train 3 97 High level desktop monitors 2 100 Classical music concert

1.5 102 Riveting machine 1 105 Machine factory .50 110 Airport .25 or less 115 Rock concert

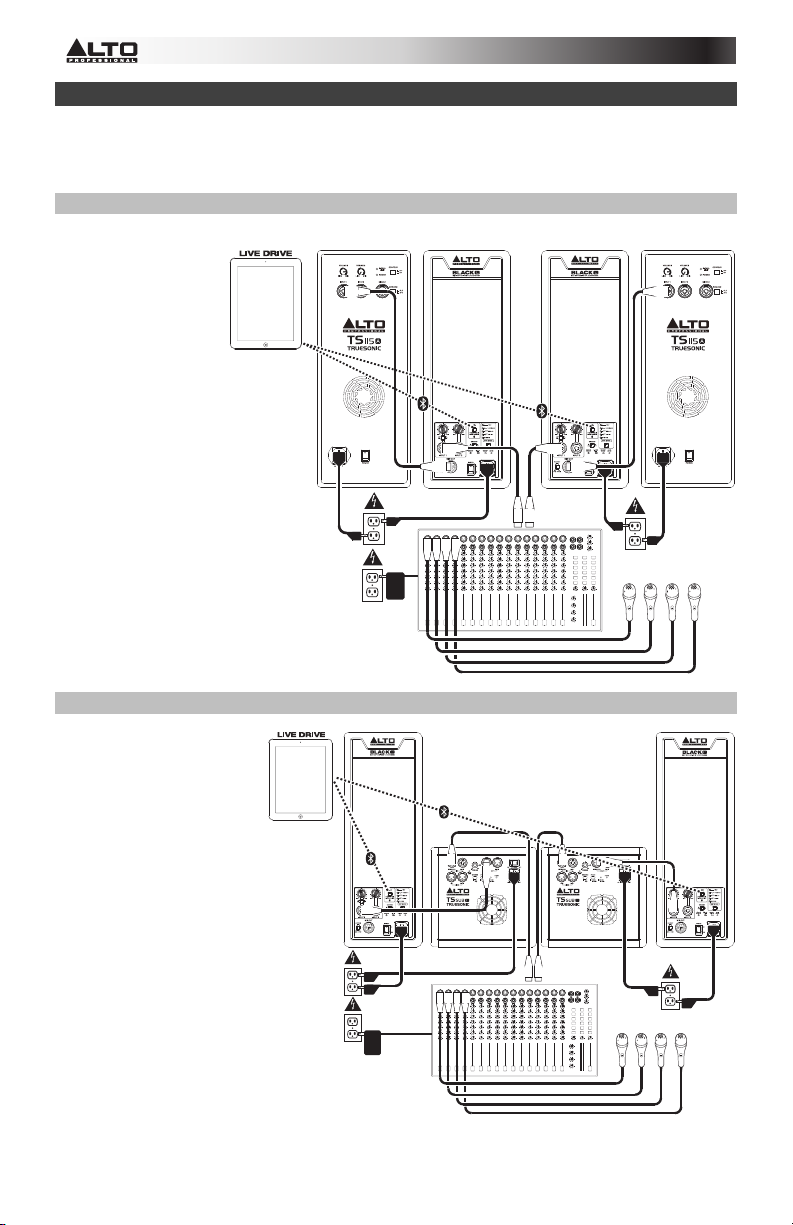

Quick Start / Connection Diagram

Note: Only items listed in this manual's Box Contents section are included with this product. iPad, extra loudspeakers and subwoofers, microphones, mixer, and cables are sold separately. Live Drive app is available on the App Store.

Example A: 4 loudspeakers (2 Black Series, 2 extension)

iPad, iPhone, or iPod touch

Extension loudspeaker

Connect your mixer's main outputs to your Black Series loudspeakers' inputs.

Connect each of your Black Series loudspeakers' outputs to the inputs of your extension loudspeakers.

Mixer

Microphones

Example B: 2 loudspeakers, 2 subwoofers

iPad, iPhone, or iPod touch

Connect each of your mixer's main outputs to an input on a subwoofer.

Connect an output on each of your subwoofers to the input of a Black Series loudspeaker, using the subwoofers' crossovers.

Mixer

Subwoofer Subwoofer

Microphones

Using the Live Drive App

Black Series loudspeakers also come equipped with wireless technology and the unmatched capabilities of the Alto Professional Live Drive wireless speaker app. You’ll be able to levelmatch, adjust EQ and compression, time-align and more. The Black Series puts active live sound control at your fingertips. Using the app on your iPad, iPhone, or iPod touch, you can adapt the speakers to new venues or tweak settings remotely from any corner of the room. Black Series loudspeakers offer a powerful new experience, not only for your audiences, but also for you—you get streamlined, sound-shaping capabilities at your fingertips.

Downloading the App

To download the App, just search for Live Drive in the App Store Professional Live Drive app.

Bluetooth Pairing

About Range: Black Series loudspeakers use an advanced, extended-range Bluetooth

antenna design, allowing for ranges far greater than traditional Bluetooth devices. The typical range is approximately 100 feet (30 meters) with a clear line of sight. However, the range may vary depending on your source device and the environment.

To maximize the range:

• Set your source device on a flat surface and make sure there are no obstacles between the loudspeaker and your device (e.g., walls, furniture, etc.).

• Turn off your source device’s Wi-Fi.

• Turn off any unneeded 2.4 GHz devices in the nearby vicinity (e.g., other Bluetooth

devices, baby monitors, Wi-Fi access points, microwave ovens, etc.).

• Try using a different Bluetooth source device (iPad or iPhone). Bluetooth signal strength varies between different devices.

To pair the speaker to your Bluetooth device:

1. Do this on one loudspeaker only: With the loudspeaker powered on, press and release its Pairing Button. Its Pairing LED will flash.

2. From your Bluetooth device’s settings page, enable Bluetooth and select Black Series as the device. When paired successfully, the Pairing LED will light continuously. (This process may take up to 30 seconds.)

Important: If your device prompts you to enter a PIN code to pair it to the speaker, enter 0000 (four zeros).

3. Once your device is paired to the speaker, the speaker will remember the device even after power-cycling it. If the device does not reconnect automatically, go to your device’s Bluetooth settings page and select Connect to reestablish the connection.

To erase all previous pairing and linking settings, press and hold the Pairing Button for 10 seconds. The LED will also flash to confirm the pairing records are erased. Now, you can pair to a new device.

Live Drive Operation

For more information about using Live Drive, visit altoprofessional.com/livedrive.

and download the Alto

Features

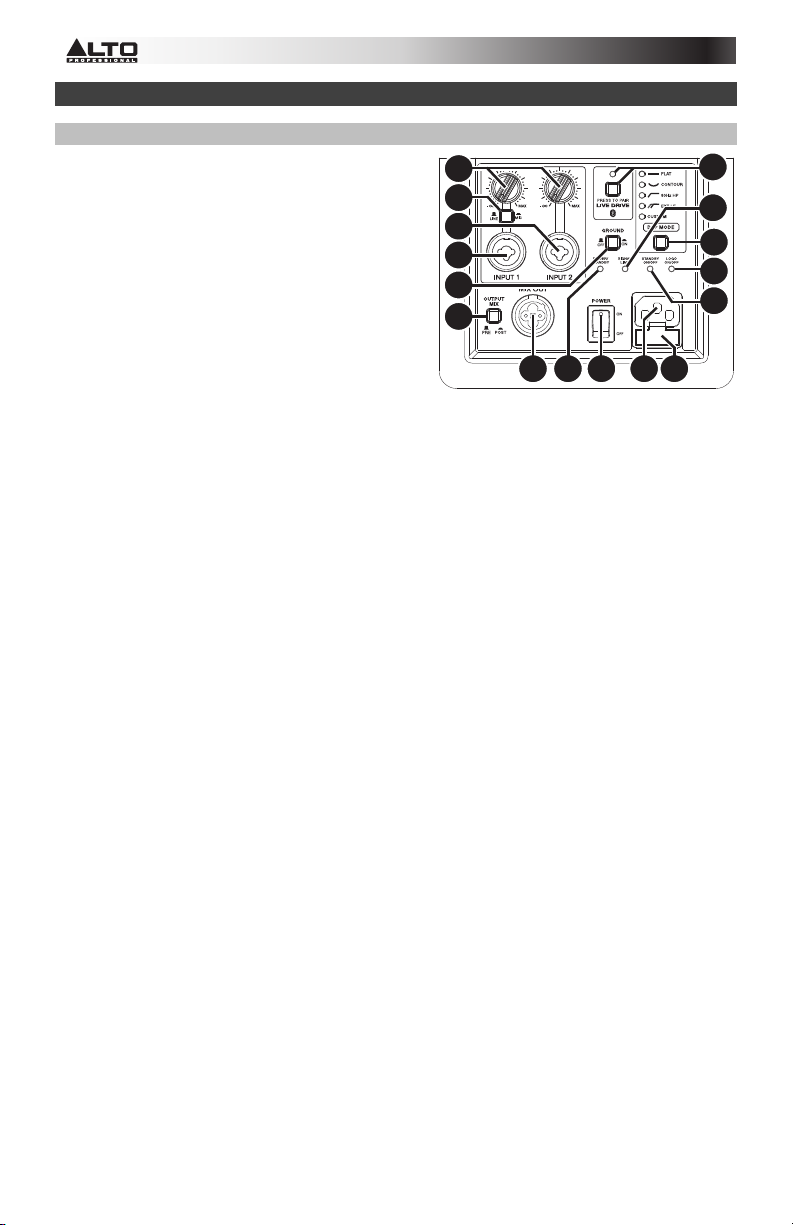

Rear Panel

1. Power Input: Use the included IEC power cable to connect this input to a power source.

2. Fuse: If the unit's fuse is broken, lift this tab to replace the fuse. Replace it with a fuse with an appropriate rating (printed under the unit's power cable input). Using a fuse with an incorrect rating can damage the unit and/or fuse.

3. Power Switch: Use this switch to power the loudspeaker on or off.

4. Power/Standby LED: This LED illuminates when the loudspeaker is powered on.

5. Standby On/Off Switch: By default, this loudspeaker has its Standby Mode enabled: when no incoming audio signal is detected for approximately 15 minutes, the loudspeaker will enter a low-power state. The loudspeaker will exit Standby Mode within 0.5 seconds of detecting an incoming audio signal. Change this recessed switch's setting to the Off position to disable this feature.

6. Logo On/Off Switch: Press this to turn the light in the Alto Professional logo on or off.

7. Line/Mic Switch: Engage (depress) this switch if your Input 1 audio source is a microphone. Disengage (raise) this switch if your Input 1 audio source is line-level.

8. Input 1: Use a standard XLR or 1/4" (6.35 mm) cable to connect your audio source to this input. This input accepts both line-level and microphone-level sources. Set the Line/Mic Switch to the appropriate setting.

9. Input 2: Use a standard XLR or 1/4" (6.35 mm) cable to connect your audio source to this input. This input accepts line-level sources only.

10. Input Volume Knob: Use this knob to set the level of the audio going into its corresponding input below.

11. Signal/Limit LED: This LED illuminates green when an incoming audio signal is detected. It illuminates red when the audio signal level is too high and is being dynamically reduced to protect the loudspeaker from damage or distortion. If this LED is continually illuminated red, or if the audio output sounds excessively distorted, then reduce the volume of the connected audio source, or reduce the setting of the Input Volume Knob.

12. Mix Out: Use a standard XLR cable to connect this balanced output to the input of a second Black Series loudspeaker. Audio is sent from this output at 0 dB, depending on the setting of the Output Mix Switch.

13. Output Mix Switch: In the "out" (raised) position, the Mix Out is the sum of Input 1 and Input 2, prevolume (i.e., the Input Volume Knobs do not affect the audio signal level of the Mix Out). In the "in" (depressed) position, the Mix Out is the sum of Input 1 and Input 2 but adjustable with the Input Volume Knobs.

14. Ground Switch: Engage (depress) this switch to reduce hum or noise.

15. DSP Mode Button: Press this button to set the loudspeaker's internal DSP to any of the following settings:

• Flat: No change to the audio.

• Contour: Boosted bass and treble with a gradual cut of mid-range frequencies—a useful setting

for most contemporary music.

• 80Hz HP: Applies a high-pass filter. This is useful when using the Black 12 as a crossover with a

subwoofer that does not have a high-pass output. This setting is also useful for cutting all bass frequencies (e.g., for in speech-only applications, or when used as a delay or fill loudspeaker where the extra bass frequencies are not needed).

• Ext LF: Extends the loudspeaker's low-frequency response, providing increased output of bass

frequencies.

• Custom: Applies your custom DSP mode, set in the Live Drive app.

16. Pairing Button: Press and release this button to pair the loudspeaker to your iPad or iPhone. The Pairing LED will illuminate when it is paired. See the Bluetooth Pairing section for instructions.

7 9 8

6 5

234

Guía del usuario (Español)

Introducción

La serie Black (Negra) de Alto Professional es una línea completa de sistema de altavoces de élite, diseñado cada uno según normas exigentes con componentes de máxima calidad adaptados especialmente, capacidad inalámbrica y una inmensa potencia incorporada. Los altavoces serie Black han sido diseñados pensando en una meta: satisfacer los oídos de su audiencia con la más gratificante e inmersiva experiencia sonora que jamás han disfrutado. Cada altavoz de la serie Black ha sido fabricado artesanalmente para que brinde un sonido exquisitamente afinado en una variedad virtualmente ilimitada de aplicaciones —desde equipos de viajero hasta instalaciones permanentes y todo lo que está entremedio. Y con 2400 vatios de potencia pico, cada uno viene equipado para emocionar.

Características principales

• Potencia pico clase D de 2400 vatios (1200 vatios continuos)

• Conectividad inalámbrica para instalaciones remotas y control de modelación del sonido

• Funciona con la aplicación para altavoces inalámbricos Live Drive de Alto Professional para

iPad y iPhone

• La aplicación permite adaptación de niveles, ajuste de ecualización, alineación de tiempos, compresión y más

• Campo de cobertura optimizado de 90° x 60°

• Controlado por DSP con crossover personalizado, afinación superior y protección térmica

activa.

• Componentes diseñados específicamente, adaptados especialmente para brindar máxima eficiencia y potencia líder en la industria

• Guía de onda de HF diseñada con precisión, probada exhaustivamente para optimizar la cobertura de la audiencia

• Mezclador integrado con entradas combinadas de micrófono/línea y salida de mezclador XLR balanceada

• Transductor de baja frecuencia de 12 pulg. y driver de 1,75 pulg.

• Conmutador de contorno para un mayor control de ecualización

• Interruptor de levantamiento de tierra para desconectar la tierra de señal de la tierra del chasis

• Interruptor para apagar el LED del logotipo

• Diseño liviano y portátil con mangos cómodos moldeados en forma personalizada

• Gabinete de madera terciada dura de 18 mm para servicio pesado

• Acabado robusto, altamente durable y resistente a los rayones

• Úselo como altavoz de megafonía tradicional o como monitor de piso

• Patas de goma reforzadas con acero en la parte inferior y el costado

• Rejilla del altavoz de acero con recubierto pulvimetalúrgico de alta resistencia

• Posibilidad de montaje en soporte y columna con zócalo estándar de 35 mm

• Posibilidad de suspensión con 12 puntos de sujeción M10

• Diseñado y afinado en EE.UU.

Contenido de la caja

• Black 12 • Guía del usuario

• Cable de alimentación • Manual sobre la seguridad y garantía

Soporte

Para obtener la información más reciente acerca de este producto (requisitos de sistema, información de compatibilidad, etc.) y registrar el producto, visite altoprofessional.com/black12.

Para soporte adicional del producto, visite altoprofessional.com/support.

Precauciones importantes para la seguridad

Para tener en cuenta: Alto Professional e inMusic no son responsables del uso de sus productos o el mal uso de esta información para cualquier propósito. Alto Professional e inMusic no son responsables del mal uso de sus productos causados por la omisión del cumplimiento de los procedimientos de inspección y mantenimiento. Para más información, consulte también el manual de seguridad y garantía incluido.

Suspensión/Elementos de sujeción

• Este altavoz debe ser instalado únicamente por personas calificadas aplicando normas de suspensión segura. El instalador es responsable de la selección y uso correctos de elementos de sujeción para instalar los altavoces en forma apropiada y segura.

• Instale siempre los altavoces de acuerdo con los códigos de electricidad y construcción aplicables.

• Este altavoz debe colgarse únicamente por sus puntos de suspensión (M10 x 1.5PH, 30 mm de

longitud).

• No suspenda varios altavoces en un arreglo vertical.

• Asegúrese de que los cables estén fuera del camino de los intérpretes, personal de producción y

audiencia, de modo que no tropiecen con ellos y hagan caer el altavoz del soporte o columna.

Montaje en soporte

• Instale siempre los altavoces de acuerdo con los códigos de electricidad y construcción aplicables.

• Instale el altavoz de acuerdo a su peso máximo. Compruebe las especificaciones de su soporte o

columna para asegurarse de que pueda soportar el peso del altavoz. Asimismo, observe todas las precauciones para la seguridad especificadas por el fabricante.

• No monte varios altavoces en el mismo soporte o columna.

• Verifique siempre que el soporte o columna esté sobre una superficie plana, nivelada y estable.

Asimismo, extienda totalmente las patas de los soportes tipo trípode y asegúrese de que las patas no representen un riesgo de tropiezo.

• Inspeccione el soporte (o columna y elementos de fijación asociados) antes de cada uso y no utilice equipos con piezas desgastadas, dañadas o faltantes.

• Tenga siempre cuidado en condiciones de viento a la intemperie. Es posible que deba colocar peso adicional (como bolsas de arena) en la base del soporte para mejorar la estabilidad. No fije pancartas o elementos similares a ninguna parte del sistema de altavoces. Tales agregados pueden funcionar como velas y hacer volcar el sistema.

• Salvo que tenga confianza de que puede manejar el peso del altavoz, solicite a otra persona que le ayude a levantarlo para colocarlo en el soporte o columna.

• Asegúrese de que los cables estén fuera del camino de los intérpretes, personal de producción y audiencia, de modo que no tropiecen con ellos y hagan caer el altavoz del soporte o columna.

Nivel de sonido

La exposición a niveles muy altos de ruido puede causar pérdidas auditivas permanentes. La Administración de Seguridad y Salud Ocupacional de EE.UU. (OSHA) ha especificado los niveles de exposición permisibles a ciertos niveles de ruido. Según la OSHA, la exposición a niveles de presión sonora (SPL) elevados que excedan estos límites puede causar pérdidas auditivas. Cuando utilice equipos capaces de generar SPL elevados, use protecciones auditivas mientras dichos equipos están en funcionamiento.

Horas diarias SPL (dB) Ejemplo

8 90 Música de bajo volumen 6 92 Tren 4 95 Tren subterráneo 3 97 Monitores de escritorio de alto nivel 2 100 Concierto de música clásica

1.5 102 Remachadora 1 105 Máquina fabril .50 110 Aeropuerto

0.25 o menos 115 Concierto de rock

Diagrama de inicio y conexión rápida

Nota: Solo se incluyen con este producto los elementos enumerados en la sección Contenido de la caja de este manual. El iPad, los altavoces y subwoofers extra, micrófonos, mezclador y cables se

venden por separado. La aplicación Live Drive está disponible en App Store.

Ejemplo A: 4 altavoces (2 serie Black, 2 de extensión)

iPad, iPhone o iPod touch

Altavoz de extensión

Conecte las salidas principales de su mezclador a las entradas de sus altavoces serie Black. Conecte cada una de las salidas de sus altavoces serie Black a las entradas de sus altavoces de extensión.

Mezclador

Ejemplo B: 2 altavoces, 2 subwoofers

iPad, iPhone o iPod touch

Conecte cada una de las salidas principales de su mezclador a una entrada de un subwoofer.

Conecte una salida de cada uno de sus subwoofers a la entrada de un altavoz serie Black, usando los crossovers de los subwoofers.

Mezclador

Subwoofer

Micrófonos

Cómo usar la aplicación Live Drive

Los altavoces serie Black vienen equipados también con tecnología inalámbrica y las inigualables capacidades de la aplicación para altavoces inalámbricos Live Drive de Alto Professional. Puede adaptar niveles, ajustar la ecualización y compresión, alinear el tiempo y más. La serie Black pone el control de sonido activo en vivo al alcance de sus manos. Usando la aplicación en su iPad o iPhone, puede adaptar los altavoces a nuevos lugares o pellizcar los ajustes en forma remota desde cualquier rincón de la sala. Los altavoces serie Black ofrecen una poderosa experiencia nueva, no solo para sus audiencias sino también para usted mismo —obtiene capacidades ágiles de conformación de sonido al alcance de su mano.

Cómo descargar la aplicación

Para descargar la aplicación, busque simplemente Live Drive en la App Store y descargue la aplicación Live Drive de Alto Professional.

Apareamiento de Bluetooth

Acerca del alcance: Los altavoces serie Black utilizan un diseño de antena Bluetooth avanzado, de

alcance extendido, que permite lograr alcances mayores que los de los dispositivos Bluetooth tradicionales. El alcance típico es de aproximadamente 30 metros (100 pies) con línea de visión despejada. No obstante, el alcance puede variar dependiendo de su dispositivo fuente y el ambiente.

Para maximizar el alcance:

• Coloque su dispositivo fuente en una superficie plana y asegúrese de que no haya obstáculos entre el altavoz y su dispositivo (como paredes, muebles, etc.).

• Apague el Wi-Fi de su dispositivo fuente.

• Apague todos los dispositivos de 2.4 GHz innecesarios que haya en las cercanías (como otros

dispositivos Bluetooth, monitores de bebés, puntos de acceso al Wi-Fi, hornos de microondas, etc.).

• Pruebe usando un dispositivo fuente Bluetooth diferente (iPad o iPhone). La intensidad de la señal del Bluetooth varía entre los distintos dispositivos.

Para aparear el altavoz con su dispositivo Bluetooth:

1. Haga esto sólo en un altavoz: Con el altavoz encendido, pulse y suelte su botón de apareamiento. Destellará el LED de apareamiento y oirá una secuencia de tonos procedente del altavoz.

2. Desde la página de configuración de su dispositivo Bluetooth, habilite Bluetooth y seleccione Black Series como dispositivo. Cuando el apareamiento sea exitoso, oirá un "tono de confirmación" procedente del altavoz y el LED Pairing (Apareamiento) se encenderá continuamente. (Este proceso puede demorar hasta 30 segundos).

Importante: Si su dispositivo le solicita que ingrese un código PIN para aparearlo con el altavoz, ingrese 0000 (cuatro ceros).

3. Una vez que su dispositivo está apareado al altavoz, éste recuerda el dispositivo aunque se apague y vuelva a encender. Para reconectarlo, vaya a la página de configuración de su dispositivo Bluetooth y seleccione Connect (Conectar) para restablecer la conexión.

Para borrar todos los ajustes previos de apareamiento y enlace, mantenga pulsado el botón Pairing 10 segundos. Oirá un tono largo para confirmar que se borraron los ajustes de apareamiento. También se apaga el LED. Ahora, puede aparearlo a un nuevo dispositivo.

Operación de Live Drive

Para más información acerca del uso de Live Drive, visite altoprofessional.com/livedrive.

+ 25 hidden pages
