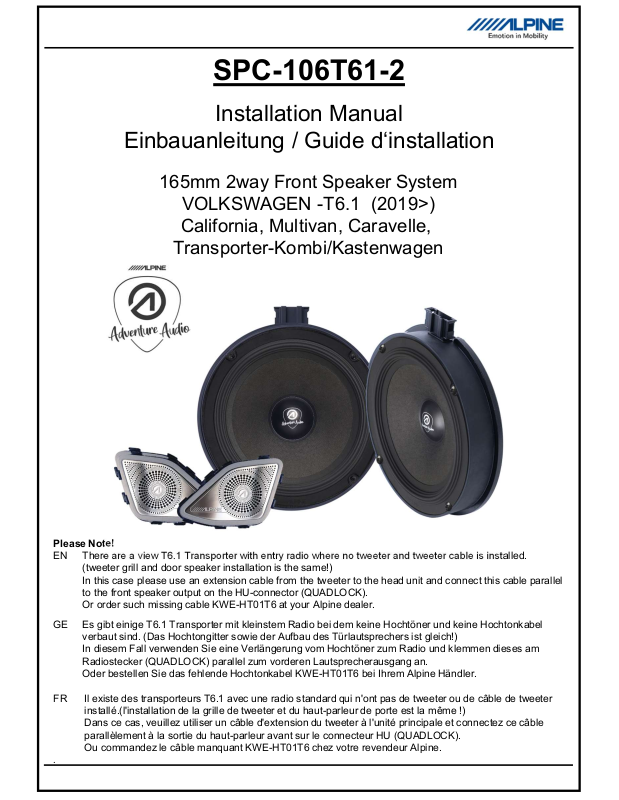

Page 1
SPC-106T61-2
Installation Manual
Einbauanleitung / Guide d‘installation
165mm 2way Front Speaker System
VOLKSWAGEN -T6.1 (2019>)
California, Multivan, Caravelle,
Transporter-Kombi/Kastenwagen
Please Note!
EN There are a view T6.1 Transporter with entry radio where no tweeter and tweeter cable is installed.
(tweeter grill and door speaker installation is the same!)
In this case please use an extension cable from the tweeter to the head unit and connect this cable parallel
to the front speaker output on the HU-connector (QUADLOCK).
Or order such missing cable KWE-HT01T6 at your Alpine dealer.
GE Es gibt einige T6.1 Transporter mit kleinstem Radio bei dem keine Hochtöner und keine Hochtonkabel
verbaut sind. (Das Hochtongitter sowie der Aufbau des Türlautsprechers ist gleich!)
In diesem Fall verwenden Sie eine Verlängerung vom Hochtöner zum Radio und klemmen dieses am
Radiostecker (QUADLOCK) parallel zum vorderen Lautsprecherausgang an.
Oder bestellen Sie das fehlende Hochtonkabel KWE-HT01T6 bei Ihrem Alpine Händler.
FR Il existe des transporteurs T6.1 avec une radio standard qui n'ont pas de tweeter ou de câble de tweeter
installé.(l'installation de la grille de tweeter et du haut-parleur de porte est la même !)
Dans ce cas, veuillez utiliser un câble d'extension du tweeter à l'unité principale et connectez ce câble
parallèlement à la sortie du haut-parleur avant sur le connecteur HU (QUADLOCK).
Ou commandez le câble manquant KWE-HT01T6 chez votre revendeur Alpine.
.
Page 2
SPC-106T61-2

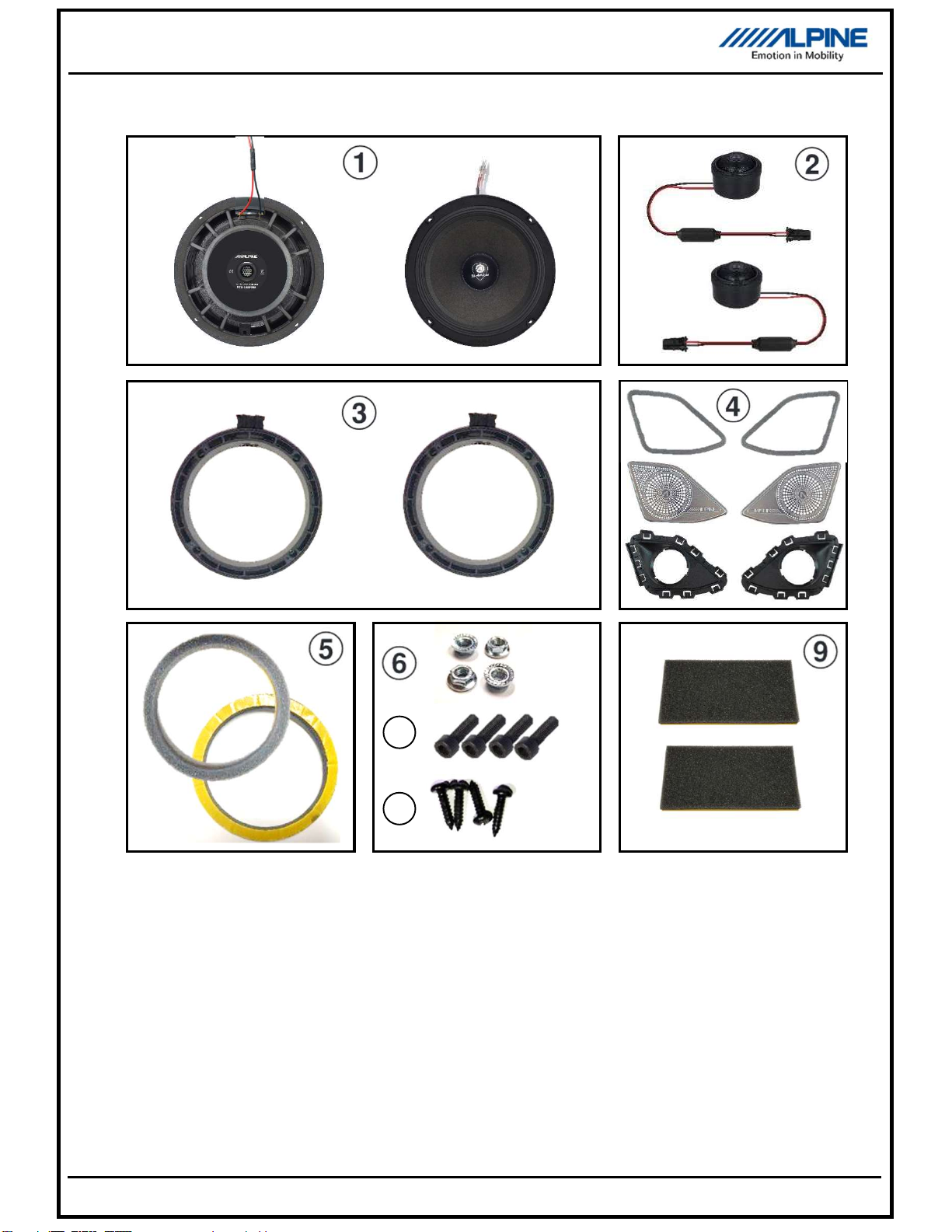

Parts list / Teileliste / Liste des pièces
7
8
1. Woofer speaker / Basslautsprecher / Haut-parleur de graves
2. Tweeter / Hochtöner / Tweeter
3. Woofer mounting ring / Basslautsprecher Montagering / Cale de montage du woofer
4. Tweeter mounting kit/ Hochton Einbausatz / Cale de montage du Tweeter
5. Woofer foam ring / Basslautsprecher Schaumstoffring / Anneau de mousse de woofer
6. M5 nut / M5 Mutter / Écrou M5
7. M5 Allen screw / M5 Inbusschraube / Vis Allen M5
8. Tapping screws /Blechschrauben / Vis autotaraudeuses
9. Foam pads / Schaumstoffstücke / mousse

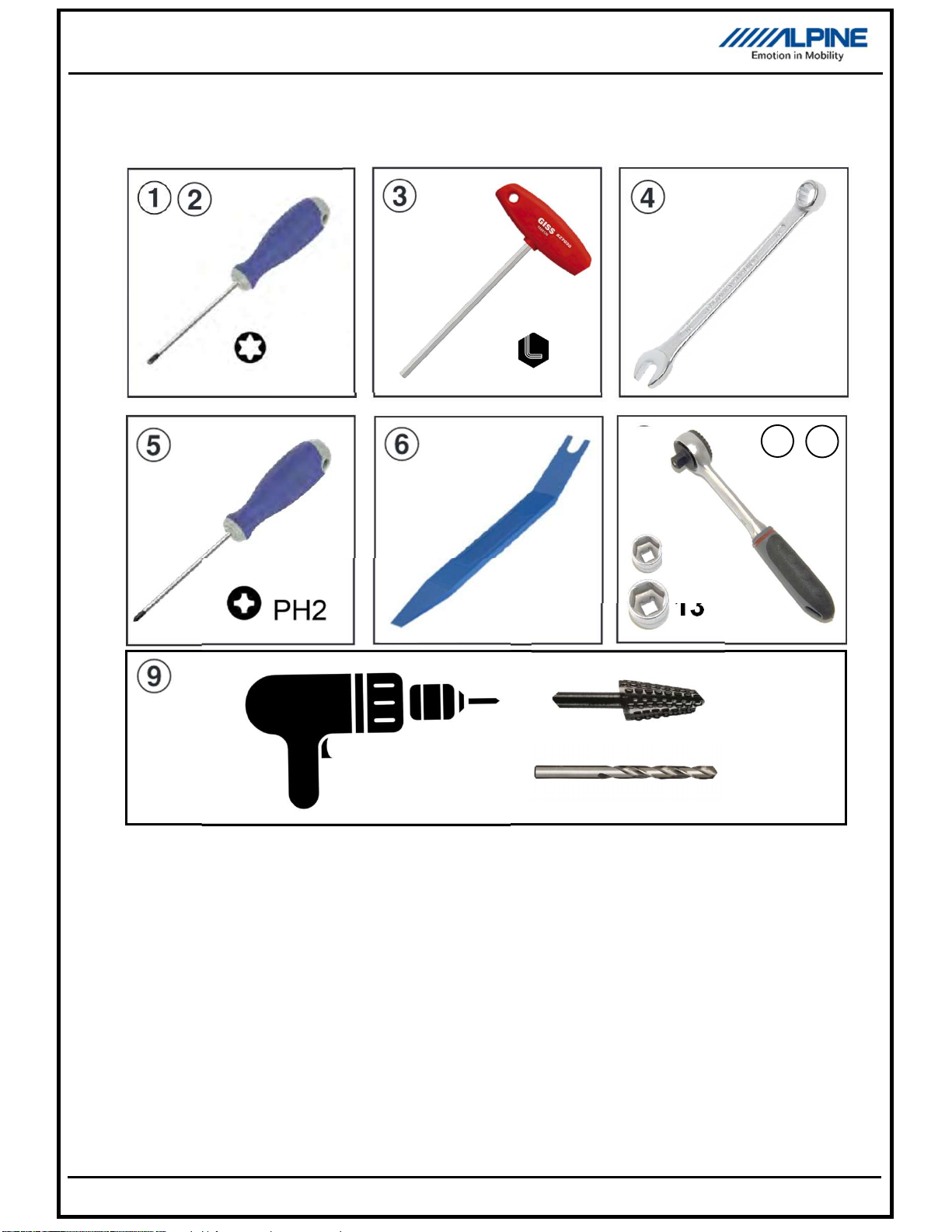

Page 3
SPC-106T61-2
Required tools / benötigte Werkzeuge / Outil requis
T20
T30
+
4
8
13
7
8mm
8
1. T20 Screwdriver / T20 TORX-Schraubendreher / Tournevis T20
2. T30 Screwdriver / T30 TORX-Schraubendreher / Tournevis T30
3. Allen key 4 / Inbus-4 Schraubendreher / Clé Allen 4
4. Open end wrench 10 / 10er Maul / Clé de 10
5. PH2 Screwdriver / PH2 Kreuz-Schraubendreher / Tournevis PH2
6. Plastic Lever / Kunststoff Montagehebel / Levier en plastique
7. Ratchet + hex socket-13 / Knarre +13er Nuss / Cliquet + douille hexagonale-13
8. Ratchet + hex socket-8 / Knarre +8er Nuss / Cliquet + douille hexagonale-8
9. Drilling machine + / Bohrmaschine + / Perceuse +

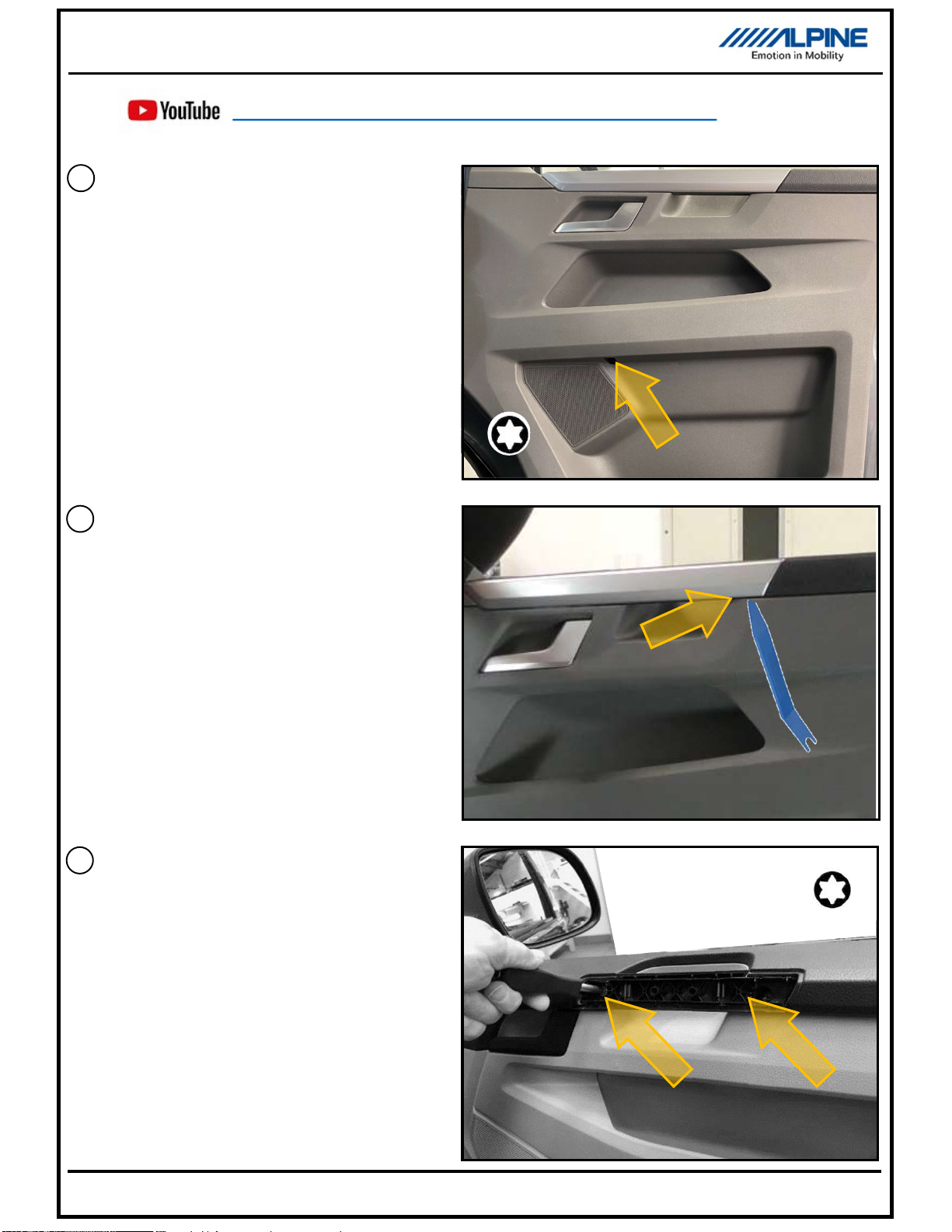

Page 4
SPC-106T61-2
www.youtube.com/watch?v=v2x_9F81P8I
1
EN Remove the screw in the middle of the
door panel. (Torx 20).
GE Entfernen Sie die Torx Schraube (T20)
inmitten der Türverkleidug.
FR Retirez la vis au milieu du panneau de
porte. (Torx 20).
2
EN Unlock and remove carefully the clipped trim
above the door handle with a plastic lever.
GE Hebeln Sie mit einem Kunststoffhebel
vorsichtig die aufgesteckte Zierleiste oberhalb
vom Türgriff ab.
FR Déverrouillez et retirez délicatement la
garniture clipsée au-dessus de la poignée de
porte à l'aide d'un levier en plastique.
3
EN Remove the two Torx screws (T30) below the
removed trim.
GE Entfernen Sie die beiden Torx Schrauben (T30)
unter der entnommenen Zierleiste.
FR Retirez les deux vis Torx (T30) sous la
garniture retirée.

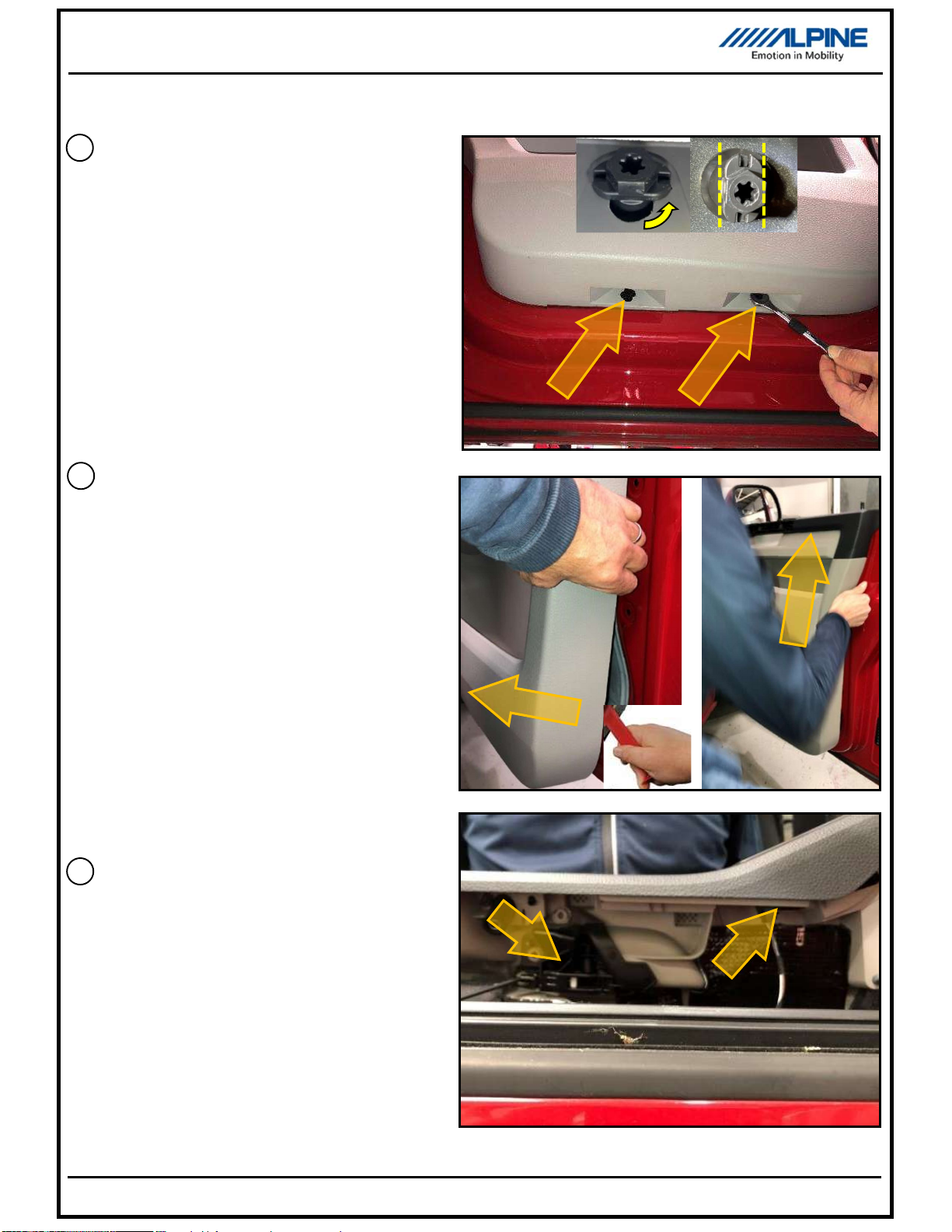

Page 5
SPC-106T61-2
4
EN Unlock the 2 door panel screws with a 10mm
open wrench (turn the “screws” only 90° to
unlock. This screw/clip can’t be removed).
GE Entriegeln Sie die beiden unteren
Türverkleidungsschrauben mit einem 10er
Maulschlüssel (drehen Sie die „Schrauben“
lediglich um ca.90°, bis die Schraube in vertikaler
postition steht. Diese Schraube bzw. Clip kann
nicht entfernt werden).
FR Déverrouillez les 2 vis du panneau de porte avec
une clé plate de 10 mm (tournez les « vis »
uniquement de 90 ° pour déverrouiller. Cette
vis/clip ne peut pas être retirée).
5
90°
EN Take a plastic lever to unlock the lower door
panel clips, than pull up the panel to unlock the
remaining clips.
Finally lift up the door panel from the door frame.
GE Verwenden Sie einen Kunststoffhebel um die
unteren Clips der Türverkleidung zu lösen.
Dann ziehen Sie die Verkleidung zu sich um die
restlichen Clips zu lösen.
Zum Schluss heben Sie die Verkleidung aus
dem Türrahmen.
FR Prenez un levier en plastique pour déverrouiller
les clips inférieurs du panneau de porte, puis
tirez le panneau pour déverrouiller les clips
restants. Enfin, soulevez le panneau de porte du
cadre de porte
6
EN Unplug the electric connector from the switch
panel.
GE Lösen Sie den Stecker der elektrischen
Schaltergruppe.
FR Débranchez le connecteur électrique du
panneau de commande.

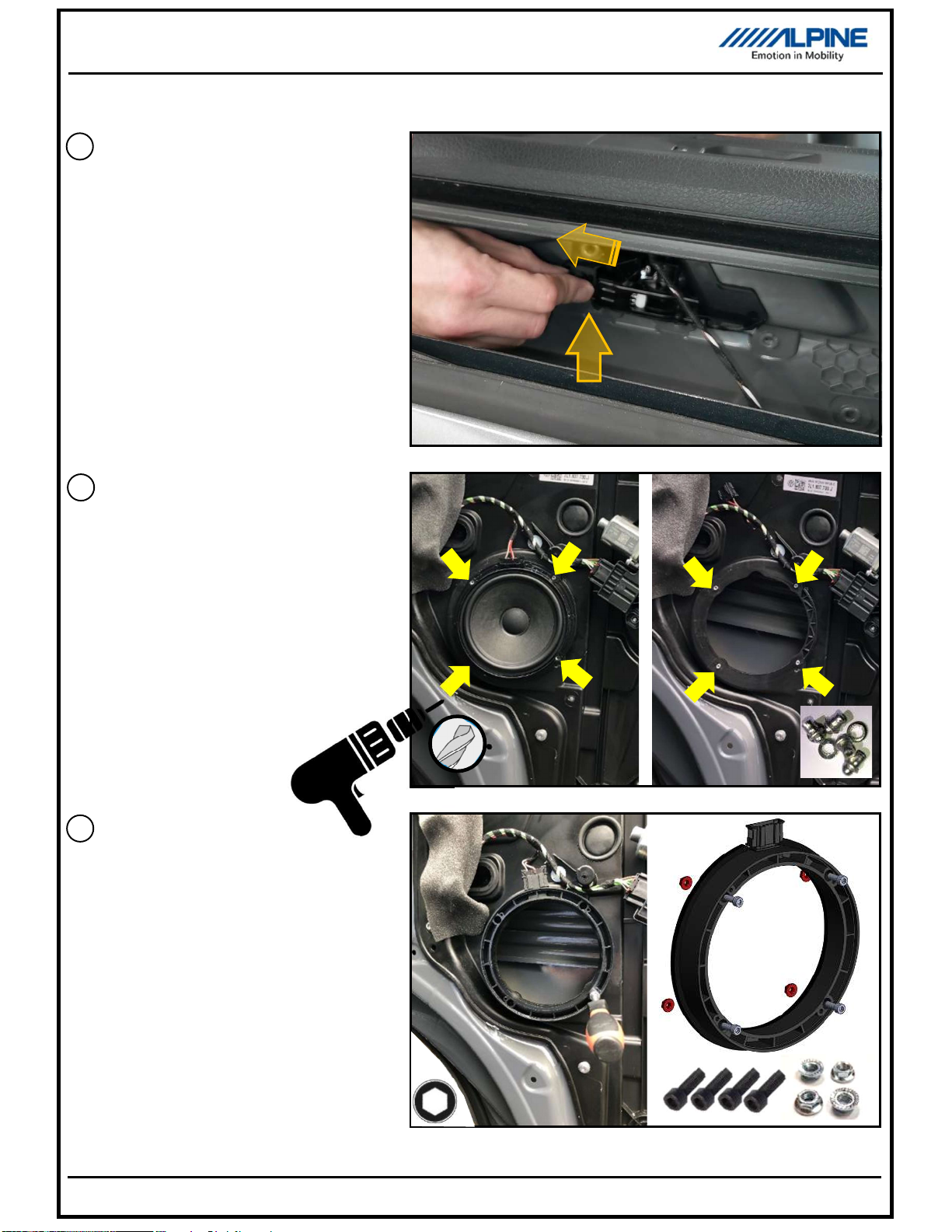

Page 6
SPC-106T61-2
7
EN Unlock the door handle mechanic with
a small screwdriver and and remove
afterwards the door panel.
GE Entriegeln Sie die eingehängte Türgriff-
mechanik mit dem Zeigefinger und
entnehmen anschließend die
Türverkleidung.
FR Déverrouillez le mécanisme de la
poignée de porte avec un petit tournevis
et retirez ensuite le panneau de porte.
8
LOCK
EN Drill out the 4 rivets of the speaker ring
to dismount the speaker. Remove also
the remaining rivet parts
GE Bohren Sie die 4 Nieten des Lautsprecher-
rings auf um diesen auszubauen.
Entfernen Sie auch die Reste der
aufgebohrten Nieten.
FR Percez les 4 rivets du support du haut-
parleur pour démonter le haut-parleur.
Retirez également les pièces
de rivet restantes
9
EN Install the new speaker ring unit (#3) with
the 4 enclosed nuts (#6) and screws (#7).
GE Installieren Sie die neue Lautsprecher-
aufnahme (#3) mit den 4 beiliegenden
Muttern (#6) und Schrauben (#7).
8
mm
FR Installez le nouveau support de haut-
parleur (#3) avec les 4 écrous (#6)
et vis (#7) fournis.
4

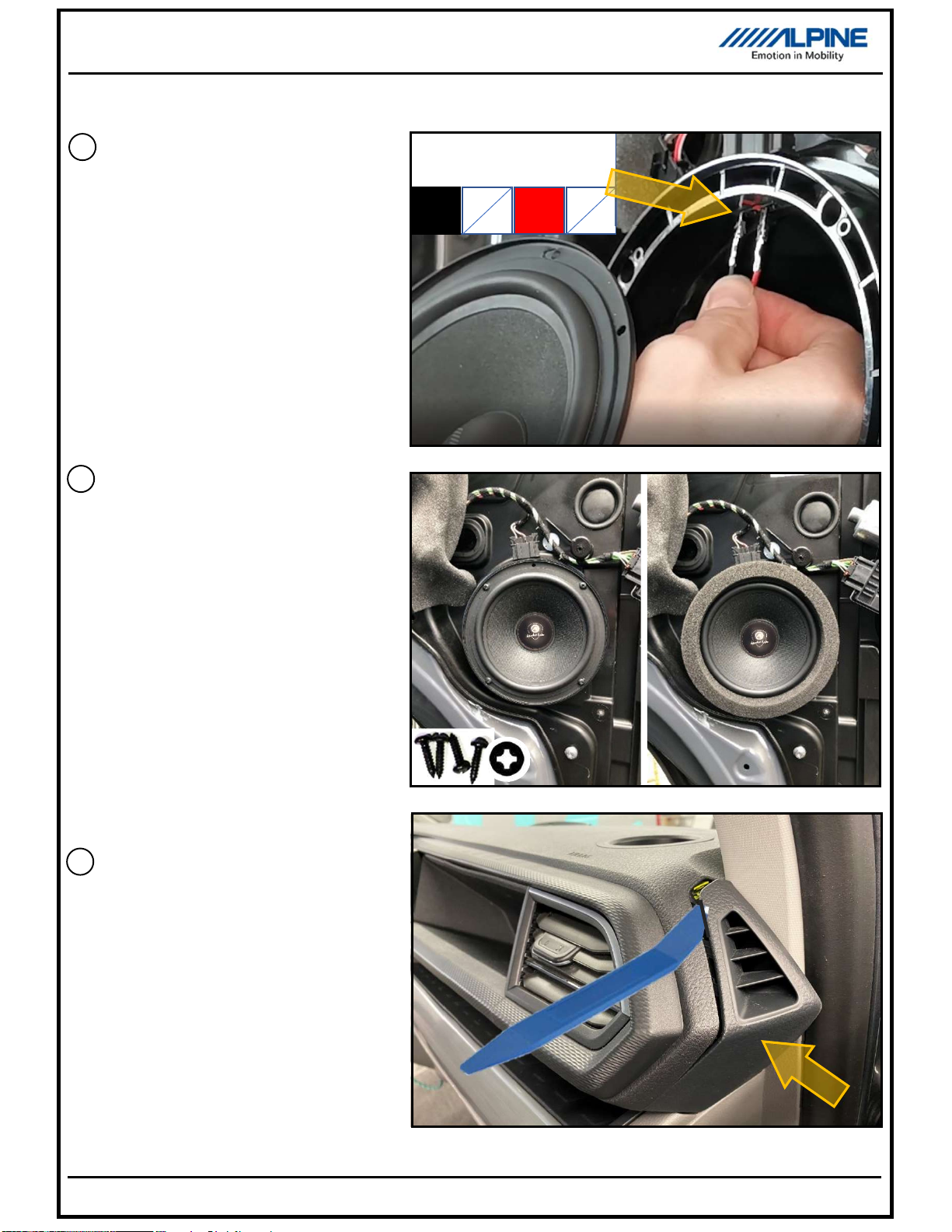

Page 7
SPC-106T61-2
10
EN Take the new speaker /#1) and insert the
terminals of the speaker lead into the
connector housing 1 (black) and 3 (red).
GE Nehmen Sie den neuen Lautsprecher (#1)
und führen Sie die Kontakte des
Anschlusskabels in die Aufnahmen
1 (schwarz) und 3 (rot) des
Steckergehäuses.
FR Prenez le nouveau haut-parleur /#1) et
insérez les bornes du fil du haut-parleur
dans le terminal de connecteur 1 (noir)
et 3 (rouge).
11
1 2 3 4
EN Mount the speaker with the 4 enclosed
Phillips head screws (#8), insert the
vehicle connector into the speaker and
adhere the enclosed foam ring.
GE Befestigen Sie den Lautsprecher mit den
4 mitgelieferten Kreuzschrauben (#8),
verbinden Sie den originalen
Lautsprecheranschlussstecker mit dem
Lautsprecher und kleben den
beiliegenden Schaumstoffring auf.
FR Montez le haut-parleur avec les 4 vis
cruciformes fournies (#8), insérez le
connecteur du véhicule dans le hautparleur et collez l'anneau en mousse
fourni.
12
EN Remove the air vent.
GE Entfernen Sie die Luftdüse.
FR Retirez la grille d'aération.
Page 8
SPC-106T61-2

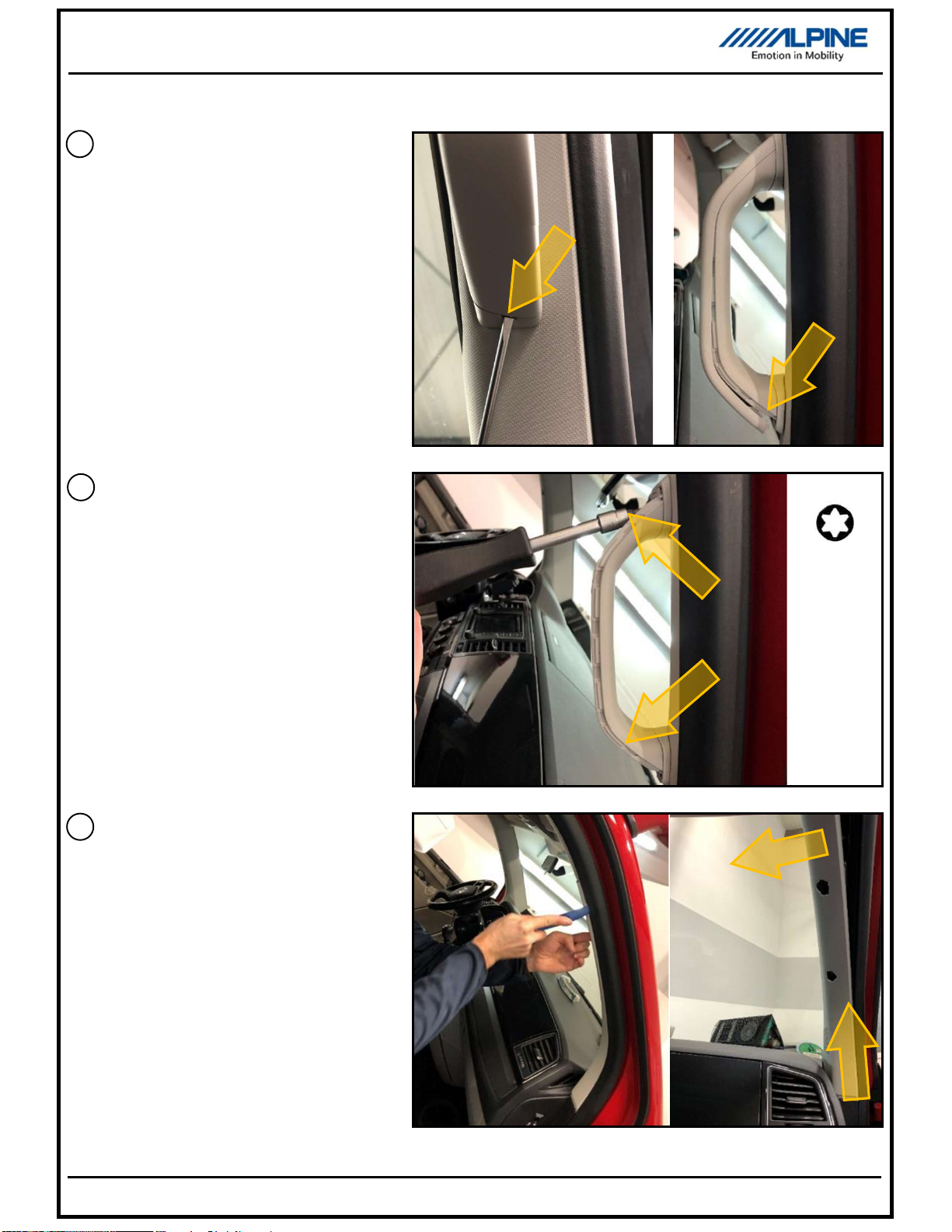

13
EN Unlock carefully the clipsed cover of the
A-pillar handhold and remove it.
GE Entriegeln Sie vorsichtig die aufgesteckte
Haltegriffabdeckung an der A-Säule und
entnehmen diese.
FR Déverrouillez avec précaution le cache
clipsé de la poignée de montant avant et
retirez-le.
14
EN Remove the two Torx screws (T30) to
dismount the handhold
GE Entfernen Sie die beiden Torx Schrauben
(T30) um den Haltegriff der Ä-Säule
abzubauen.
FR Retirez les deux vis Torx (T30) pour
démonter la poignée
15
EN Take a plastic lever to unlock carefully
the upper part of the A-pillar cover.
Afterwards lift up the cover to remove it.
GE Verwenden Sie einen Kunststoffhebel um
vorsichtig die Clipse der obere A-Säulenverkleidung zu lösen. Anschließend
ziehen Sie die Verkleidung nach oben
um diese zu lösen.
FR Prenez un levier en plastique pour
déverrouiller avec précaution la partie
supérieure du cache du montant A.
Soulevez ensuite le cache pour le retirer.
Page 9
SPC-106T61-2

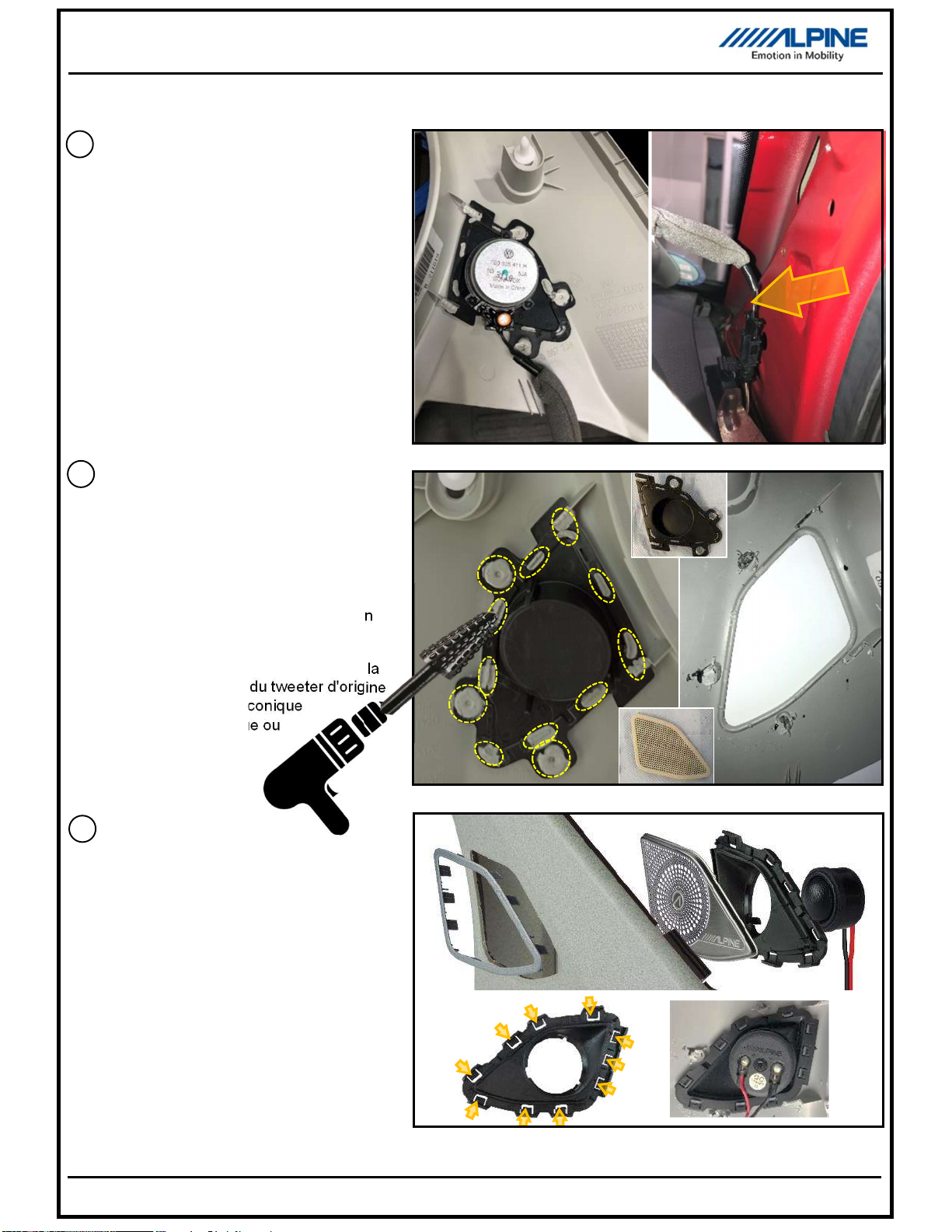

16
EN Unplug the connector of the original
VW tweeter and remove the A-pillar cover.
GE Lösen Sie den Stecker des originalen
VW Hochtöners und entnehmen Sie die
A-Säulenverkleidung.
FR Débranchez le connecteur du tweeter VW
d'origine et retirez le cache du montant A.
17
EN Loose the welding points of the original
tweeter grill and bracket by using a cone
rasp (electrical drilling or mini drill).
GE Lösen Sie mit einer Kegelraspel
(Elektroschrauber oder Dremel) die
verschweißten Punkte des originalen
Hochtongitter inkl. der Aufnahme.
FR Desserrez les points de soudure de la
grille et du support du tweeter d'origine
à l'aide d'une râpe conique
(perceuse électrique ou
mini perceuse).
18
EN Install (clip lock) the tweeter parts (#2+4)
as shown in the beside image.
Please take care that all 10 clips at the
backside are fully locked!
GE Installieren Sie die Hochtoneinheit (#2+4)
wie abgebildet.
Bitte achten Sie darauf, dass alle 10
Rastnasen auf der Rückseite vollständig
einrasten!
FR Installez (clip de verrouillage ) les pièces
du tweeter (#2+4) comme indiqué sur
l'image ci-contre. Veuillez vous assurer
que les 10 clips à l'arrière sont
entièrement verrouillés !
Page 10
SPC-106T61-2

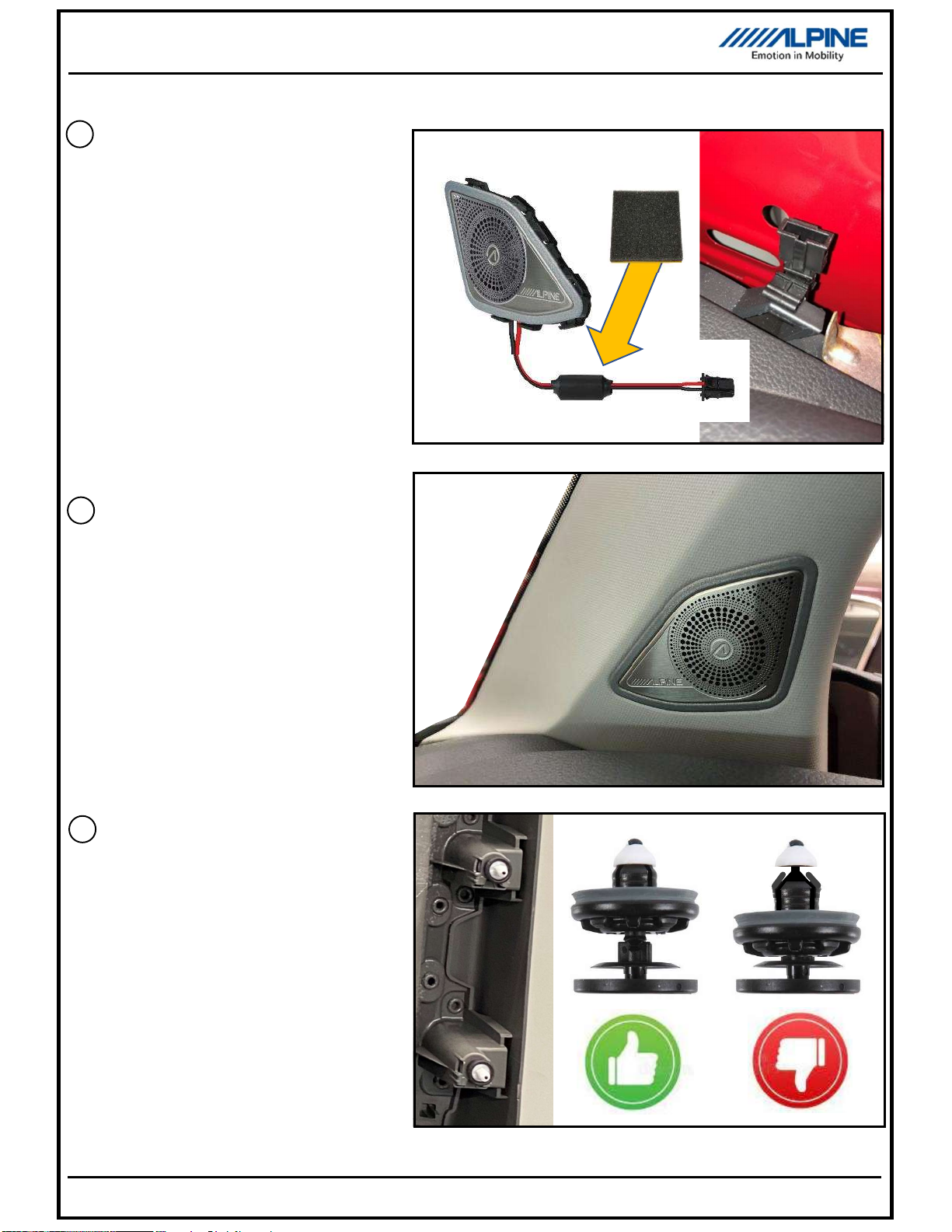

19
EN Insert the tweeter connector of the pigtail
cable into the tweeter vehicle connector
and wrap the attached adhesive foam
(#9) around the capacitor.
GE Stecken Sie den Stecker des Hochton-
kabels in die entsprechende Buchse des
Fahrzeughochtonanschlusses und wickeln
Sie das mitgelieferte, selbstklebende
Schaumstoffstück (#9) um den
Kondensator .
FR Insérez la fiche du câble du tweeter dans
la prise correspondante à la connexion du
tweeter sur le véhicule et enroulez la
pièce en mousse autocollante fournie (#9)
autour du condenseur.
20
EN Install the A-pillar including the tweeter.
GE Installieren Sie die Ä-Säulenverkleidung
inkl. des Hochtöners in umgekehrter
Reihenfolge zu den Schritten.
FR Installez la garniture du montant A,
y compris le tweeter, dans l'ordre inverse
des étapes.
21
EN Before installing the door panel please
check the lock of all door panel clips.
Otherwise the clips will not fit the door
panel correctly!
GE Bevor Sie die Türverkleidung installieren
überprüfen Sie bitte die Verriegelung
aller Türverkleidungsclips. Anderenfalls
sitzt die Türverkleidung nicht richtig!
FR Avant d'installer le panneau de porte,
veuillez vérifier le verrouillage de tous les
clips du panneau de porte. Sinon, les
clips ne s'adapteront pas correctement au
panneau de porte !
Page 11
SPC-106T61-2
EN Finally do the same installation steps on the other side and
assemble all vehicle parts like door panels, A-pillar cover and other dismount parts.
GE Jetzt führen Sie die gleichen Einbauschritte auf der anderen Seite aus und
montieren abschließend alle abgebauten Fahrzeugteile wie Türverkleidung, A-Säulenverkleidung etc
FR Enfin, effectuez les mêmes étapes d'installation de l'autre côté . Assemblez toutes les pièces du véhicule
comme les panneaux de porte, le cache du montant et les autres pièces de démontées.

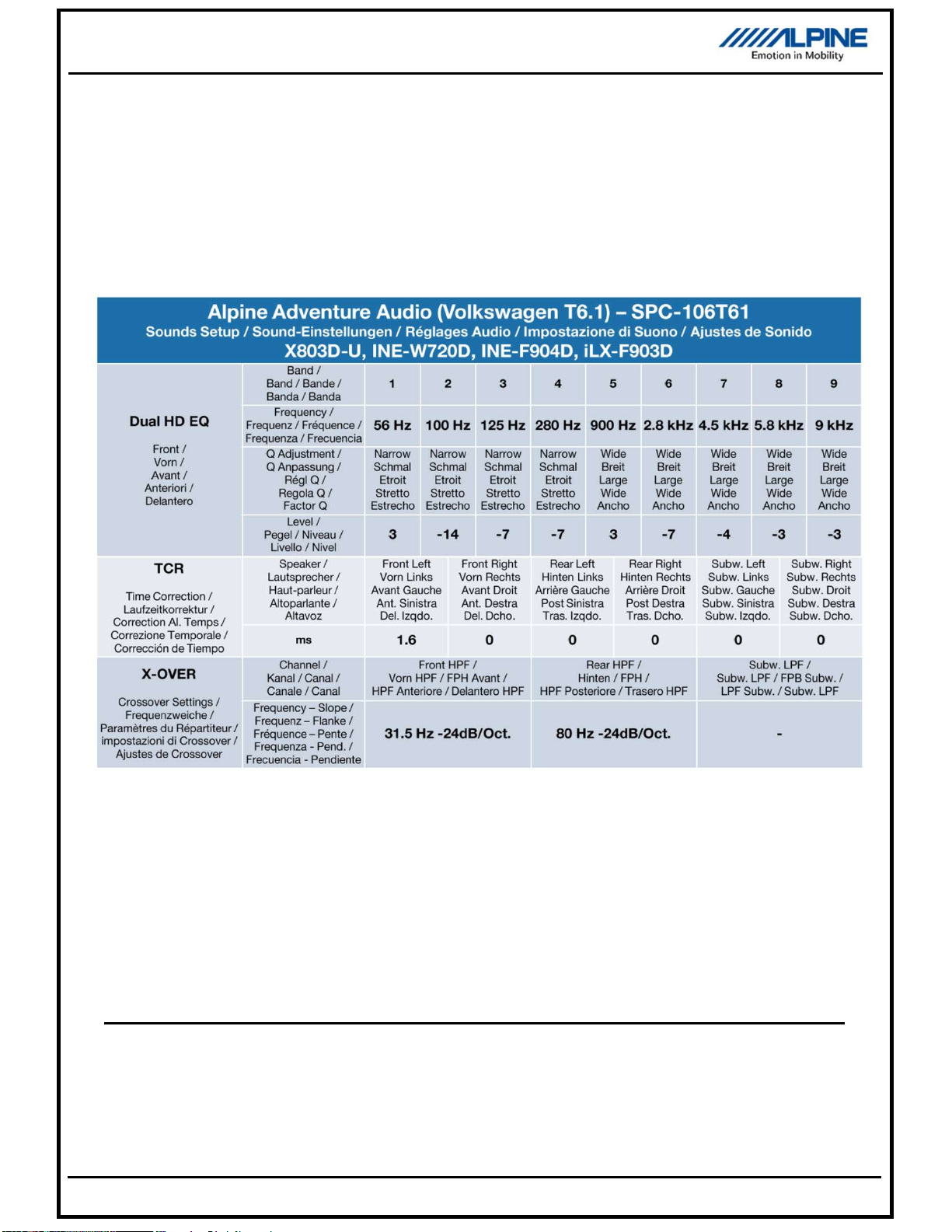

EN In case you’ll combine the ALPINE SPC-106T61 sound solution with one of the above listed ALPINE
Multimedia Systems you can increase the sound performance by the right setup of your DSP parameter
(follow the settings listed in above table)
GE Falls Sie ihre ALPINE SPC-106T61 Lautsprecherlösung mit einer der oben aufgelisteten ALPINE Multimedia
Einheiten kombinieren, können Sie den Klang durch die richtige Einstellung der DSP Parameter abermals
optimieren (folgen Sie dazu den Einstellungen in der 0ben stehenden Tabelle).
FR Si vous combinez la solution sonore ALPINE SPC-106T61 avec l'un des systèmes multimédia ALPINE
répertoriés ci-dessus, vous pouvez augmenter les performances sonores en configurant correctement
votre paramètre DSP (suivez les paramètres répertoriés dans le tableau ci-dessus)
Ver.1.0 Feb 2025
ALPS ALPINE EUROPE GmbH
Ohmstrasse 4
85716 Unterschleißheim
Germany
For contact information on your respective country, please visit www.alpine-europe.com
Loading...
