Alpine MRP-M2000 User Manual

FOR CAR USE ONLY/POUR APPLICATION AUTOMOBILE/PARA USO EN AUTOMÓVILES

MRP-M2000

MONO POWER AMPLIFIER

• OWNER'S MANUAL
Please read this manual to maximize your enjoyment of the outstanding
performance and feature capabilities of the equipment, then retain the
manual for future reference.

• MODE D'EMPLOI
Veuillez lire ce mode d'emploi pour tirer pleinement profit des excellentes
performances et fonctions de cet appareil, et conservez-le pour toute
référence future.

• MANUAL DE OPERACIÓN
Lea este manual, por favor, para disfrutar al máximo de las excepcionales
prestaciones y posibilidades funcionales que ofrece el equipo, luego
guarde el manual para usarlo como referencia en el futuro.

RR

English

CONTENTS

WARNING ..........................................................2

CAUTION ........................................................... 3

INSTALLATION .................................................. 4

ATTACHING THE TERMINAL COVERS ............... 5

CONNECTIONS .................................................. 6

CONNECTION CHECK LIST .............................. 10

SWITCH SETTINGS ......................................... 11

SYSTEM DIAGRAMS ....................................... 12

SPECIFICATIONS ............................................. 14

ACCESSORIES

• Self-Tapping Screw (M4 × 20)....................... 4

• Terminal Cover ....................................... 1 SET

• Screw (M3 × 12) ........................................... 4

• Speaker Input Connector ............................... 1

ALPINE ELECTRONICS MARKETING, INC.

1-1-8 Nishi Gotanda,

Shinagawa-ku,

Tokyo 141-0031, Japan

Phone [phone]

ALPINE ELECTRONICS OF AMERICA, INC.

19145 Gramercy Place, Torrance,

California 90501, U.S.A.

Phone 1-800-ALPINE-1 (1-800-257-4631)

ALPINE ELECTRONICS OF CANADA, INC.

777 Supertest Road, Toronto,

Ontario M3J 2M9, Canada

Phone 1-800-ALPINE-1 (1-800-257-4631)

TABLE DES MATIÈRES

AVERTISSEMENT .............................................. 2

ATTENTION........................................................ 3

INSTALLATION .................................................. 4

FIXATION DES CACHE-BORNES ........................ 5

CONNEXIONS .................................................... 6

LISTE DE VÉRIFICATION DES CONNEXIONS ... 10

RÉGLAGES DE COMMUTATEUR ...................... 11

DIAGRAMMES DU SYSTÈME .......................... 12

SPÉCIFICATIONS .............................................14

ACCESSOIRES

• Vis autotaraudeuse (M4 × 20) ....................... 4

• Cache-bornes ......................................... 1 JEU

• Vis (M3 × 12) ................................................ 4

• Connecteur d’entrée de haut-parleur ............. 1

ALPINE ELECTRONICS OF AUSTRALIA PTY. LTD.

161-165 Princes Highway, Hallam

Victoria 3803, Australia

Phone [phone]

ALPINE ELECTRONICS GmbH

Frankfurter Ring 117, 80807 München, Germany

Fletchamstead Highway, Coventry CV4 9TW, U.K.

B.P. 50016, 95945 Roissy Charles de Gaulle

Phone [phone]

ALPINE ELECTRONICS OF U.K. LTD.

Alpine House

Phone [phone]

ALPINE ELECTRONICS FRANCE S.A.R.L.

(RCS PONTOISE B 338 101 280)

98, Rue de la Belle Etoile, Z.I. Paris Nord Il,

Cedex, France

Phone [phone]

EspañolFrançais

ÍNDICE

ADVERTENCIA ................................................... 2

PRUDENCIA ....................................................... 3

INSTALACIÓN ....................................................4

FIJACIÓN DE LAS TAPAS DEL TERMINAL ......... 5

CONEXIONES ..................................................... 6

LISTA DE COMPROBACIÓN DE CONEXIONES ...

AJUSTES DEL INTERRUPTOR ......................... 11

DIAGRAMAS DEL SISTEMA ............................ 12

ESPECIFICACIONES ......................................... 14

10

ACCESORIOS

• Tornillo autorroscante (M4 × 20)................... 4

• Tapa del terminal ...............................1 JUEGO

• Tornillo (M3 × 12) ......................................... 4

• Conector de entrada del altavoz ..................... 1

ALPINE ITALIA S.p.A.

Viale C. Colombo 8, 20090 Trezzano

Sul Naviglio (MI), Italy

Phone [phone]

ALPINE ELECTRONICS DE ESPAÑA, S.A.

Portal de Gamarra 36, Pabellón, 32

01013 Vitoria (Alava)-APDO 133, Spain

Phone [phone]

ALPINE ELECTRONICS (BENELUX) GmbH

Leuvensesteenweg 510-B6,

1930 Zaventem, Belgium

Phone [phone]

EspañolFrançaisEnglish

Introduction:

Please read this OWNER'S MANUAL thoroughly to
familiarize yourself with each control and function. We
at ALPINE hope that your new MRP-M2000 will
give you many years of listening enjoyment.
In case of problems when installing your MRP-M2000,
please contact your authorized ALPINE dealer.

CAUTION: These controls are for tuning your system.
Please consult your authorized Dealer for adjust­ment.

This symbol means important in-

WARNING

CAUTION

structions.
Failure to heed them can result in
serious injury or death.

This symbol means important in­structions.
Failure to heed them can result in
injury or property damages.

WARNING

DO NOT OPERATE ANY FUNCTION THAT TAKES YOUR
ATTENTION AWAY FROM SAFELY DRIVING YOUR
VEHICLE. Any function that requires your prolonged

attention should only be performed after coming to a
complete stop. Always stop the vehicle in a safe loca­tion before performing these functions. Failure to do
so may result in an accident.

KEEP THE VOLUME AT A LEVEL WHERE YOU CAN
STILL HEAR OUTSIDE NOISES WHILE DRIVING. Ex-

cessive volume levels that obscure sounds such as
emergency vehicle sirens or road warning signals (train
crossings, etc.) can be dangerous and may result in
an accident. LISTENING AT LOUD VOLUME LEVELS
IN A CAR MAY ALSO CAUSE HEARING DAMAGE.

DO NOT DISASSEMBLE OR ALTER. Doing so may re­sult in an accident, fire or electric shock.

USE THIS PRODUCT FOR MOBILE 12V APPLICA­TIONS. Use for other than its designed application may

result in fire, electric shock or other injury.

Introduction :

Prière de lire attentivement ce MODE D’EMPLOI pour
se familiariser avec chaque commande et fonction. Chez
Alpine, nous espérons que le nouveau
donnera de nombreuses années de plaisir d’écoute.
En cas de problèmes lors de l’installation du
M2000

, prière de contacter le revendeur agréé d’ALPINE.

PRÉCAUTION : Ces commandes sont utilisées pour
la syntonisation du système. Prière de contacter le
revendeur agréé pour le réglage.

Ce symbole désigne des ins­tructions importantes. Le

AVERTISSEMENT

ATTENTION

non-respect de ces instruc­tions peut entraîner de graves
blessures, voire la mort.

Ce symbole désigne des ins­tructions importantes. Le non­respect de ces instructions
peut entraîner des blessures
ou des dommages matériels.

MRP-M2000

MRP-

AVERTISSEMENT

N’ACTIVER AUCUNE FONCTION SUSCEPTIBLE DE
DÉTOURNER VOTRE ATTENTION DE LA CONDUITE
DU VÉHICULE. Les fonctions requérant une attention

prolongée ne doivent être exploitées qu’à l’arrêt com­plet du véhicule. Toujours arrêter le véhicule à un en­droit sûr avant d’activer ces fonctions. Il y a risque de
provoquer un accident.

GARDER LE VOLUME À FAIBLE NIVEAU DE MANIÈRE
À POUVOIR ENTENDRE LES BRUITS EXTÉRIEURS
PENDANT LA CONDUITE. Des niveaux de volume ex-

cessifs qui couvrent les sirènes des ambulances ou
les signaux routiers (passages à niveau, etc.) peuvent
être dangereux et provoquer un accident. UN NIVEAU
DE VOLUME TROP ÉLEVÉ À L’INTÉRIEUR DU VÉHI­CULE PEUT ÉGALEMENT AVOIR DES EFFETS IRRÉ­VERSIBLES SUR VOTRE AUDITION.

NE PAS DÉSASSEMBLER NI MODIFIER L’APPAREIL.

Il y a risque d’accident, d’incendie ou de choc électri­que.

UTILISER CET APPAREIL POUR DES APPLICATIONS
MOBILES DE 12 V. Toute utilisation autre que l’appli-

cation désignée comporte un risque d’incendie, de
choc électrique ou de blessure.

Introducción:

A fin de familiarizarse con los controles y funciones
de la unidad, lea detenidamente este MANUAL DE
OPERACIÓN. Nosotros en ALPINE esperamos que su
nuevo MRP-M2000 le brinde muchos años de
placer auditivo.
En caso de presentarse algún problema durante la instala­ción del MRP-M2000, tome contacto con su distribuidor
autorizado ALPINE.

PRECAUCION: Estos controles sirven para la sinto­nización de su sistema. Contacte por favor a su dis­tribuidor autorizado para el ajuste.

Este símbolo indica que las ins-

ADVERTENCIA

PRUDENCIA

trucciones son importantes. De
no tenerse en cuenta podría
ocasionarse heridas graves o
muerte.

Este símbolo indica que las ins­trucciones son importantes. De
no tenerse en cuenta podría
ocasionarse heridas graves o
daños materiales.

ADVERTENCIA

NO REALICE NINGUNA OPERACIÓN QUE PUEDA DIS­TRAER SU ATENCIÓN Y COMPROMETER LA SEGU­RIDAD DURANTE LA CONDUCCIÓN DEL VEHÍCULO.

Las operaciones que requieren su atención durante
más tiempo sólo deben realizarse después de detener
completamente el vehículo. Estacione el vehículo en
un lugar seguro antes de realizar dichas operaciones.
De lo contrario, podría ocasionar un accidente.

MANTENGA EL VOLUMEN A UN NIVEL QUE NO LE IMPI­DA ESCUCHAR LOS SONIDOS DEL EXTERIOR MIENTRAS
CONDUCE. Los niveles de volumen demasiado altos que

reducen la percepción de otros sonidos como las sirenas
de emergencia o posibles señales acústicas de advertencia
en carretera (cruces de trenes, etc.) podrían ser peligrosos
y provocar un accidente. LOS NIVELES DE VOLUMEN AL­TOS EN EL VEHÍCULO TAMBIÉN PUEDEN DAÑAR EL SIS­TEMA AUDITIVO DE LOS PASAJEROS.

NO DESMONTE NI ALTERE LA UNIDAD. Si lo hace,
podrá ocasionar un accidente, un incendio o una des­carga eléctrica.

UTILICE ESTE PRODUCTO
VILES DE 12 V. Si se emplea para otra aplicación dis-

tinta de la prevista, podría producirse un incendio, una
descarga eléctrica u otras lesiones.

CON APLICACIONES MÓ-

USE THE CORRECT AMPERE RATING WHEN REPLAC­ING FUSES. Failure to do so may result in fire or elec-

tric shock.

DO NOT BLOCK VENTS OR RADIATOR PANELS. Do­ing so may cause heat to build up inside and may re­sult in fire.

MAKE THE CORRECT CONNECTIONS. Failure to make
the proper connections may result in fire or
product damage.

USE ONLY IN CARS WITH A 12 VOLT NEGATIVE
GROUND. (Check with your dealer if you are not sure.)

Failure to do so may result in fire, etc.

BEFORE WIRING, DISCONNECT THE CABLE FROM
THE NEGATIVE BATTERY TERMINAL. Failure to

may result in electric shock or injury due to electrical
shorts.

do so

2

UTILISER DES FUSIBLES DE L’AMPÈRAGE APPRO­PRIÉ. Il y a risque d’incendie ou de décharge électri-

que.

NE PAS OBSTRUER LES SORTIES D’AIR NI LES PAN­NEAUX DU RADIATEUR. Une surchauffe interne

peut se produire et provoquer un incendie.

EFFECTUER CORRECTEMENT LES CONNEXIONS. Il
y a risque de blessures ou de dommages à l’appareil.

A UTILISER UNIQUEMENT SUR DES
MASSE NÉGATIVE DE 12 VOLTS. (Vérifiez auprès de

votre concessionnaire si vous n’en êtes pas certain.)
Il y a risque d’incendie, etc.

AVANT TOUTE CONNEXION, DEBRANCHER LE CABLE
DE LA BORNE NÉGATIVE DE LA BATTERIE. Il y a ris-

que de choc électrique ou de blessure par courts-cir­cuits.

VOITURES À

UTILICE EL AMPERAJE CORRECTO CUANDO CAM­BIE FUSIBLES. De lo contrario, puede producirse un

incendio o una descarga eléctrica.

NO OBSTRUYA LOS ORIFICIOS DE VENTILACIÓN O
LOS PANELES DEL RADIADOR. Si los bloquea, el ca-

lor podría acumularse en el interior y producir un in­cendio.

REALICE LAS CONEXIONES CORRECTAMENTE. Una
conexión incorrecta puede producir un incendio o da­ñar el equipo.

UTILICE LA UNIDAD SOLAMENTE EN VEHÍCULOS
QUE TENGAN 12 VOLTIOS CON NEGATIVO A MASA.

(Consulte a su distribuidor en caso de duda.) De no
ser así, podría ocasionar un incendio, etc.

ANTES DE EFECTUAR EL CABLEADO, DESCONECTE
EL CABLE DEL TERMINAL NEGATIVO DE LA BATE­RÍA. De no hacerlo así, podría ocasionar una descar-

ga eléctrica o heridas debido a cortocircuitos eléctri­cos.

EspañolFrançaisEnglish

DO NOT ALLOW CABLES TO BECOME ENTANGLED
IN SURROUNDING OBJECTS. Arrange wiring and

cables in compliance with the manual to prevent ob­structions when driving. Cables or wiring that obstruct
or hang up on places such as the steering wheel, gear
lever, brake pedals, etc. can be extremely hazardous.

DO NOT SPLICE INTO ELECTRICAL CABLES. Never
cut away cable insulation to supply power to other
equipment. Doing so will exceed the current carrying
capacity of the wire and result in fire or electric shock.

DO NOT DAMAGE PIPE OR WIRING WHEN DRILLING
HOLES. When drilling holes in the chassis for instal-

lation, take precautions so as not to contact, damage
or obstruct pipes, fuel lines, tanks or electrical wiring.
Failure to take such precautions may result in fire.

DO NOT USE BOLTS OR NUTS IN THE BRAKE OR
STEERING SYSTEMS TO MAKE GROUND CONNEC­TIONS. Bolts or nuts used for the brake or steering

systems (or any other safety-related system), or tanks
should NEVER be used for installations or ground con­nections. Using such parts could disable control of
the vehicle and cause fire etc.

NE PAS COINCER LES CÂBLES AVEC DES OBJETS
VOISINS. Positionner les câbles conformément au

manuel de manière à éviter toute obstruction en cours
de conduite. Les câbles qui obstruent ou dépassent à
des endroits tels que le volant, le levier de change­ment de vitesses, la pédale de frein, etc., peuvent s’avé­rer extrêmement dangereux.

NE PAS DÉNUDER LES CÂBLES ÉLECTRIQUES. Ne
jamais enlever la gaine isolante pour alimenter un autre
appareil. Il y a risque de dépassement de la capacité
de courant et, partant, d’incendie ou de choc électri­que.

NE PAS ENDOMMAGER DE CONDUITES NI DE C­BLES

LORS DU FORAGE DES TROUS. Lors du forage de

trous dans le châssis en vue de l’installation, veiller à ne
pas entrer en contact, endommager ni obstruer de con­duites, de tuyaux à carburant ou de fils électriques. Le
non-respect de cette précaution peut entraîner un incen­die.

NE PAS UTILISER DES ÉCROUS NI DES BOULONS
DU CIRCUIT DE FREINAGE OU DE DIRECTION POUR
LES CONNEXIONS DE MASSE. Les boulons et les

écrous utilisés pour les circuits de freinage et de di­rection (ou de tout autre système de sécurité) ou les
réservoirs ne peuvent JAMAIS être utilisés pour l’ins­tallation ou la liaison à la masse. L’utilisation de ces
organes peut désactiver le système de contrôle du
véhicule et causer un incendie, etc.

I

MPIDA QUE LOS CABLES SE ENREDEN CON LOS OB-

JETOS SITUADOS ALREDEDOR. Disponga la instalación

eléctrica y los cables conforme a lo descrito en el ma­nual para evitar obstáculos durante la conducción. Los
cables que obstaculizan la conducción o que cuelgan de
partes del vehículo como el volante de dirección, la pa­lanca de cambios, los pedales de freno, etc., se conside­ran extremadamente peligrosos.

NO EMPALME CABLES ELÉCTRICOS. Nunca corte el
aislamiento de un cable para suministrar energía a otro
equipo. Esto hace que la capacidad portadora del ca­ble se supere y puede ser la causa de incendios o des­cargas eléctricas.

EVITE DAÑAR LOS TUBOS Y EL CABLEADO CUANDO
TALADRE AGUJEROS. Si taladra agujeros en el cha-

sis durante la instalación, tome las precauciones ne­cesarias para no rozar, dañar u obstruir los tubos, las
tuberías de combustible, los depósitos o el cableado
eléctrico. De lo contrario, podría provocar un incen­dio.

NO UTILICE TUERCAS O PERNOS EN EL SISTEMA
DE FRENOS O DE DIRECCIÓN PARA REALIZAR LAS
CONEXIONES A MASA. Los pernos o tuercas emplea-

dos en los sistemas de freno o de dirección (o en cual­quier otro sistema relacionado con la seguridad del
vehículo), o los depósitos, NUNCA deben utilizarse
para instalaciones de cableado o conexión a masa. Si
utiliza tales partes podrá incapacitar el control del ve­hículo y provocar un incendio, etc.

KEEP SMALL OBJECTS SUCH AS BATTERIES OUT OF
THE REACH OF CHILDREN. Swallowing them may

result in serious injury. If swallowed, consult a physi­cian immediately.

CAUTION

HALT USE IMMEDIATELY IF A PROBLEM APPEARS.

Failure to do so may cause personal injury or damage
to the product. Return it to your authorized Alpine
dealer or the nearest Alpine Service Center for repair­ing.

HAVE THE WIRING AND INSTALLATION DONE BY
EXPERTS. The wiring and installation of this unit re-

quires special technical skill and experience. To en­sure safety, always contact the dealer where you pur­chased this product to have the work done.

USE SPECIFIED ACCESSORY PARTS AND INSTALL
THEM SECURELY. Be sure to use only the specified

accessory parts. Use of other than designated parts
may damage this unit internally or may not securely
install the unit in place. This may cause parts to be­come loose resulting in hazards or product failure.

ARRANGE THE WIRING SO IT IS NOT CRIMPED OR
PINCHED BY A SHARP METAL EDGE. Route the cables

and wiring away from moving parts (like the seat rails)
or sharp or pointed edges. This will prevent crimping
and damage to the wiring. If wiring passes through a
hole in metal, use a rubber grommet to prevent the
wire’s insulation from being cut by the metal edge of
the hole.

GARDER LES PETITS OBJETS COMME LES PILES
HORS DE PORTÉE DES ENFANTS. L’ingestion de tels

objets peut entraîner de graves blessures. En cas d’in­gestion, consulter immédiatement un médecin.

ATTENTION

INTERROMPRE TOUTE UTILISATION EN CAS DE PRO­BLÈME. Le non-respect de cette précaution peut en-

traîner des blessures ou endommager l’appareil. Re­tourner l’appareil auprès du distributeur Alpine agréé
ou un centre de service après-vente Alpine en vue de
la réparation.

FAIRE INSTALLER LE CÂBLAGE ET L’APPAREIL PAR
DES EXPERTS. Le câblage et l’installation de cet ap-

pareil requiert des compétences techniques et de l’ex­périence. Pour garantir la sécurité, faire procéder à
l’installation de cet appareil par le distributeur qui vous
l’a vendu.

UTILISER LES ACCESSOIRES SPÉCIFIES ET LES INSTAL­LER CORRECTEMENT.

res spécifiés. L’utilisation d’autres composants que les com­posants spécifiés peut causer des dommages internes à
cet appareil ou son installation risque de ne pas être effec­tuée correctement. Les pièces utilisées risquent de se des­serrer et de provoquer des dommages ou une défaillance
de l’appareil.

FAIRE CHEMINER LE CÂBLAGE DE MANIERE À NE
PAS LE COINCER CONTRE UNE ARÊTE MÉTALLIQUE.

Faire cheminer les câbles à l’écart des pièces mobiles
(comme les rails d’un siège) et des arêtes acérées ou
pointues. Cela évitera ainsi de coincer et d’endomma­ger les câbles. Si un câble passe dans un orifice mé­tallique, utiliser un passe-cloison en caoutchouc pour
éviter que la gaine isolante du câble ne soit endom­magée par le rebord métallique de l’orifice.

Utiliser uniquement les accessoi-

MANTENGA LOS OBJETOS PEQUEÑOS, COMO LAS PI­LAS, FUERA DEL ALCANCE DE LOS NIÑOS. La ingestión

de estos objetos puede provocar lesiones graves. Si esto
ocurre, consulte con un médico inmediatamente.

PRUDENCIA

DEJE DE USAR LA UNIDAD INMEDIATAMENTE SI
APARECE ALGÚN PROBLEMA. Su uso en estas con-

diciones podría ocasionar lesiones personales o da­ños al producto. Lleve la unidad a un distribuidor Alpine
autorizado o al Centro de servicio Alpine más próxi­mo para repararla.

CONFÍE EL CABLEADO Y LA INSTALACIÓN A PROFE­SIONALES. El cableado y la instalación de este equi-

po requieren una competencia y experiencia técnica
confirmada. Para garantizar la seguridad, póngase
siempre en contacto con el distribuidor al que ha com­prado el equipo para confiarle estas tareas.

UTILICE LOS ACCESORIOS ESPECIFICADOS E INS­TÁLELOS CORRECTAMENTE. Asegúrese de utilizar los

accesorios especificados solamente. La utilización de
otras piezas no designadas puede ser la causa de da­ños en el interior de la unidad o de una instalación
incorrecta. Las piezas pueden aflojarse, lo que, ade­más de ser peligroso, puede provocar averías.

DISPONGA EL CABLEADO DE FORMA QUE LOS CA­BLES NO SE DOBLEN, NO SE CONTRAIGAN NI RO­CEN UN BORDE METÁLICO AFILADO. Aleje los ca-

bles y el cableado de piezas móviles (como los raíles
de los asientos) o de bordes puntiagudos o afilados.
De esta forma evitará dobleces y daños en el cableado.
Si los cables se introducen por un orificio de metal,
utilice una arandela de goma para evitar que el borde
metálico del orificio corte el aislamiento del cable.

DO NOT INSTALL IN LOCATIONS WITH HIGH MOIS­TURE OR DUST. Avoid installing the unit in locations

with high incidence of moisture or dust. Moisture or
dust that penetrates into this unit may result in prod­uct failure.

NE PAS INSTALLER À DES ENDROITS TRÈS HUMI­DES OU POUSSIÈREUX. Eviter d’installer l’appareil à

des endroits soumis à une forte humidité ou à de la
poussière en excès. La pénétration d’humidité ou de
poussière à l’intérieur de cet appareil risque de provo­quer une défaillance.

NO INSTALE LA UNIDAD EN LUGARES MUY HÚME­DOS O LLENOS DE POLVO. Evite instalar la unidad en

lugares con altos índices de humedad o polvo. Si en­tra polvo o humedad, el equipo puede averiarse.

3

EspañolFrançaisEnglish

Fig. 1

INSTALLATION

Due to the high power output of the MRP-M2000,
considerable heat is produced when the amplifier
is in operation. For this reason, the amplifier should
be mounted in a location which will allow for free cir­culation of air, such as inside the trunk. For alternate
installation locations, please contact your authorized
Alpine dealer.

1. Using the amplifier as a template, mark the four
screw locations.

2. Make sure there are no objects behind the surface
that may become damaged during drilling.

3. Drill the screw holes.

4. Position the MRP-M2000 over the screw
holes, and secure with four self-tapping
screws.

NOTE:

To securely connect the ground lead, use an already
installed screw on the metal part of the vehicle (marked
(}), sold separately). Be sure this is a good ground
by checking continuity to the battery (–) terminal. As
much as possible connect all equipment to the same
ground point. These procedures will help eliminate
noise.

INSTALLATION

En raison de la sortie de puissance élevée du
MRP-M2000, une forte chaleur est produite
pendant le fonctionnement de l’amplificateur. Pour
cette raison, l’amplificateur doit être monté dans un
endroit permettant une bonne ventilation, tel que le
coffre. Pour ce qui concerne les différentes positions
d’installation, contacter un concessionnaire Alpine.

1. Apposer l’amplificateur contre la surface d’installa­tion pour marquer les repères des quatre vis.

2. Vérifier qu’il n’y a pas d’objets derrière la surface
pouvant être abîmés lorsque les trous soient per­cés.

3. Percer les trous pour les vis.

4. Positionner le MRP-M2000 par dessus les trous
et fixer avec les quatre vis auto-taraudées.

REMARQUE :

Pour connecter solidement le conducteur de mise à la
terre, utiliser la vis déjà fixée sur la partie métallique du
véhicule (signalée (}), vendu séparément). Assurez­vous que ce point est une bonne mise à la terre en véri­fiant la continuité à la borne de la batterie (–). Si possi­ble, connecter tout l’équipement au même point de mise
à la terre. Ceci vous aidera à éliminer le bruit.

INSTALACIÓN

Debido a la salida de alta potencia del MRP-M2000,
se produce un calor considerable cuando el
amplificador está en funcionamiento. Por esta raz n,
el amplificador deberá montarse en una ubicaci n
que permita la libre circulación de aire, como por
ejemplo dentro del maletero. Para ubicaciones de ins­talación alternativas, por favor contacte a su distribui­dor de Alpine autorizado.

1. Utilizando el amplificador como plantilla, marque
la ubicación de los cuatro tornillos.

2. Asegúrese de que no hay objeto alguno bajo la su­perficie que pueda verse dañado durante la perfo­ración de los agujeros.

3. Perfore los agujeros para los tornillos.

4.

Sitúe el MRP-M2000 sobre dichos agujeros, y
asegúrelo con cuatro tornillos autorroscantes.

NOTA:

Para conectar de forma segura el cable de tierra, utilice un
tornillo ya instalado en la parte metálica del vehículo (mar­cado (}), se vende por separado). Asegúrese de que es
un punto de tierra bueno verificando la continuidad con el
terminal de la batería (–). Conecte siempre que sea posible
todo el equipo en el mismo punto de tierra. Esto ayudará a
eliminar el ruido.

1 Self-Tapping Screws (M4 x 20)
2 Ground Lead
3 Chassis
4 Holes

1 Vis auto-taraudées (M4 x 20)
2 Conducteur de mise à la terre
3 Châssis
4 Trous

1 Tornillos autorroscantes (M4 x 20)
2 Cable de tierra
3 Chasis
4 Agujeros

4

EspañolFrançaisEnglish

ATTACHING THE TERMINAL

COVERS

Attach the terminal covers (supplied) after connections
and confirmation of correct operation.
Attaching the terminal covers will improve the appear­ance of the unit.

How to attach the terminal covers:

Attach the left and right terminal covers using the sup­plied screws (M3 x 12), as shown in the figure below.

1 Right terminal cover
2 Left terminal cover
3 Screw (M3 x 12)

NOTE:

Do not lift or carry the unit by the attached terminal
covers.

FIXATION DES

CACHE-BORNES

Fixez les cache-bornes (fournis) après avoir vérifié que
les raccordements ont été correctement effectués et
que l’appareil fonctionne correctement.
La fixation des cache-bornes améliore l’aspect de l’ap­pareil.

Comment fixer les cache-bornes:

Fixez les cache-bornes gauche et droit à l’aide des vis
(M3 x 12) fournies, comme indiqué dans le schéma ci­dessous.

1 Cache-bornes droit
2 Cache-bornes gauche
3 Vis (M3 x 12)

REMARQUE :

Ne transportez pas et ne soulevez pas l’unité par les
cache-bornes.

FIJACIÓN DE LAS TAPAS DEL

TERMINAL

Fije las tapas del terminal (suministradas) tras realizar
las conexiones y confirmar que la unidad funciona
correctamente.
La fijación de las tapas del terminal mejorará la
apariencia de la unidad.

Cómo fijar las tapas del terminal:

Fije las tapas izquierda y derecha del terminal con los
tornillos (M3 x 12) suministrados, tal como se indica
en la siguiente figura.

1 Tapa derecha del terminal
2 Tapa izquierda del terminal
3 Tornillo (M3 x 12)

NOTA:

No eleve ni transporte la unidad cogiéndola de las tapas
del terminal.

Fig. 2

5

EspañolFrançaisEnglish

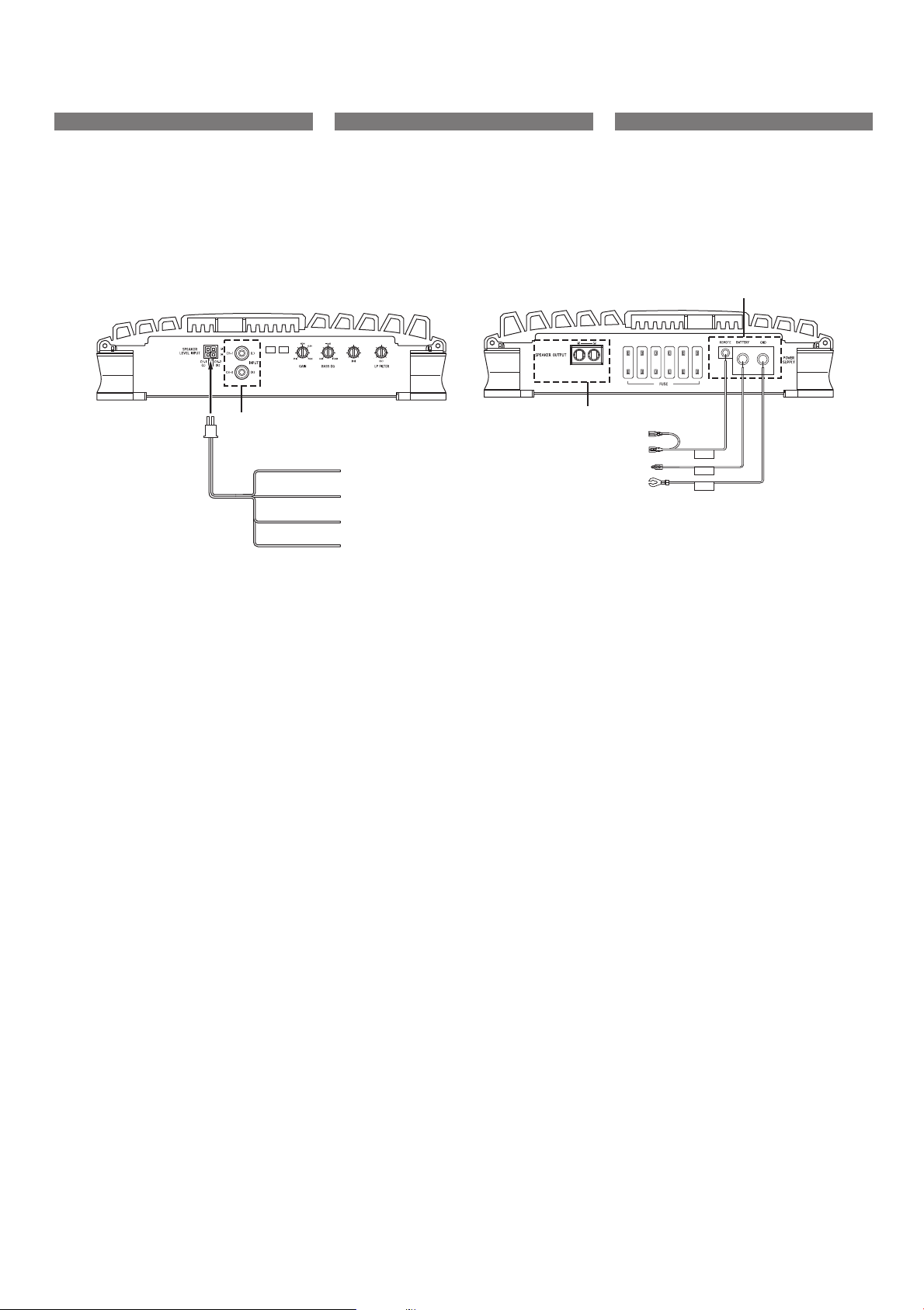

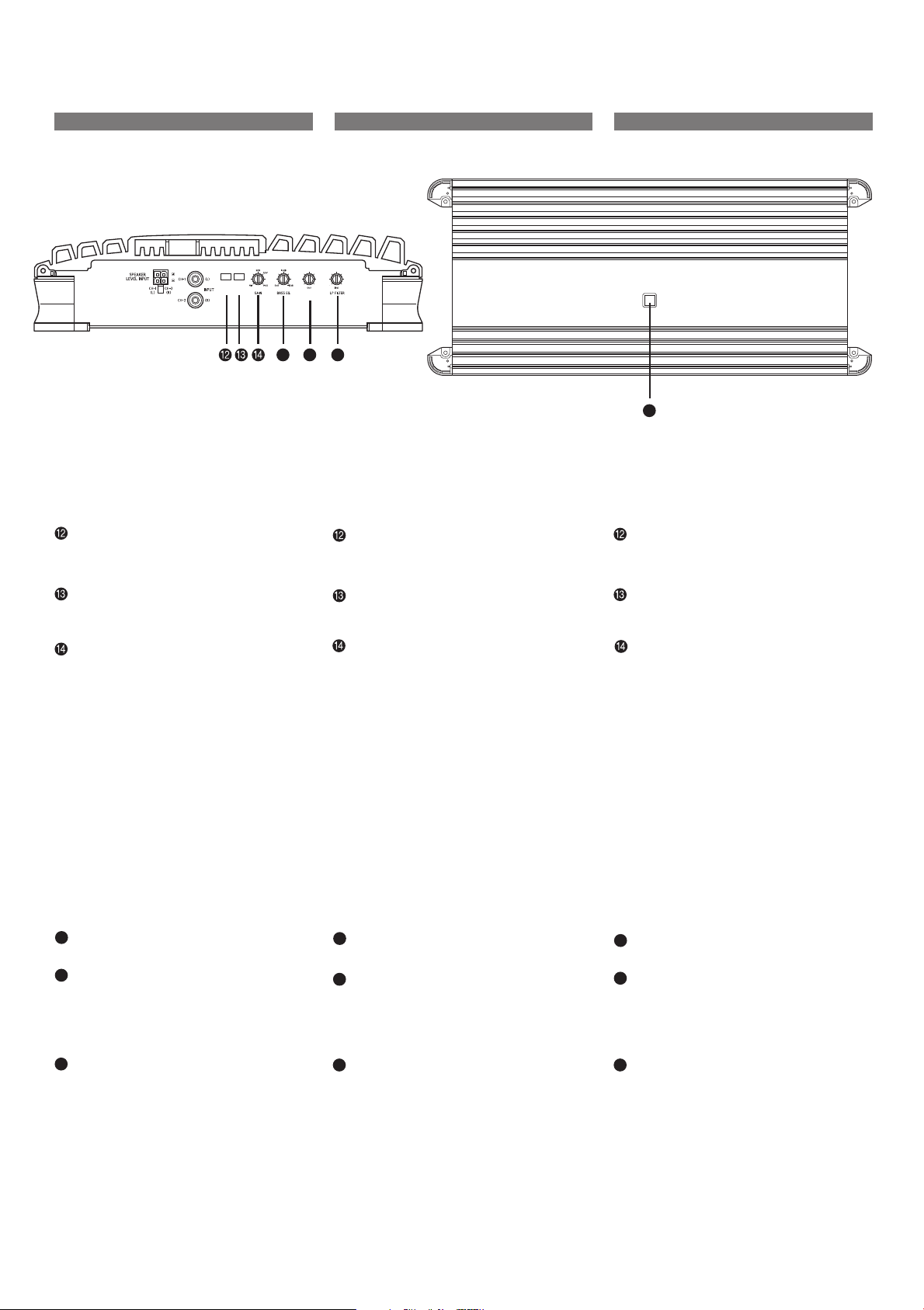

MRP-M2000

(Right Side/Côté droit/
Lado derecho)

7

1

30 15 OFF 0 180

8

9

!

"

30 50 20080

6

30A 30A 30A 30A 30A 30A

C. Freq

2

4

Côté gauche/
Lado izquierdo)

3
5

Fig.

3

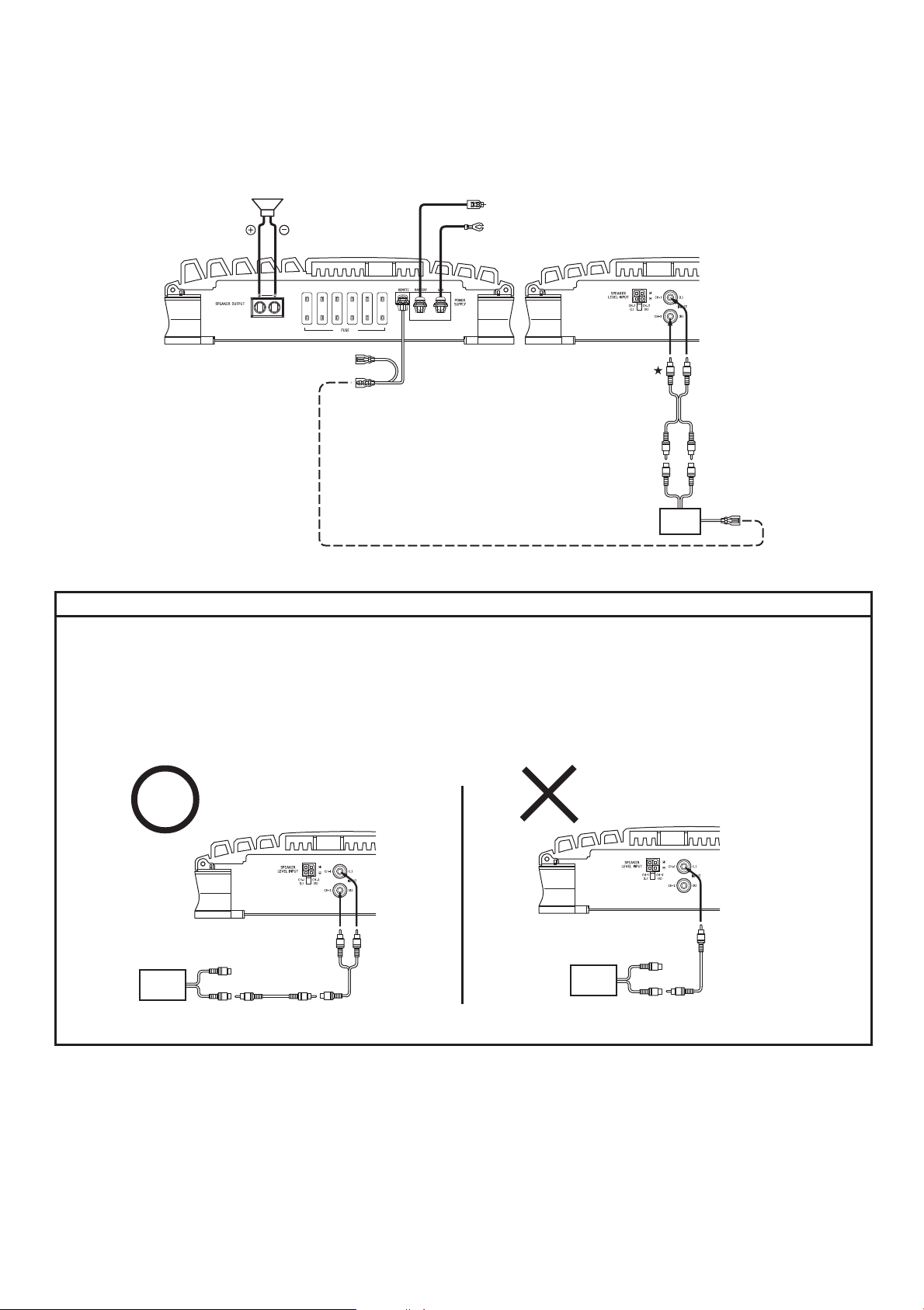

CONNECTIONS

Before making connections, be sure to turn the power
off to all audio components. Connect the yellow bat­tery lead from the amp directly to the positive (+) ter­minal of the vehicle's battery. Do not connect this lead
to the fuse block.

To prevent external noise from entering the audio
system.

• Locate the unit and route the leads at least 10 cm
(3-15/16") away from the car harness.

• Keep the battery power leads as far away from other
leads as possible.

• Connect the ground lead securely to a bare metal
spot (remove any paint or grease if necessary) of
the car chassis.

• If you add an optional noise suppressor, connect it
as far away from the unit as possible. Your Alpine
dealer carries various noise suppressors, contact
them for further information.

• Your Alpine dealer knows best about noise preven­tion measures so consult your dealer for further
information.

6

CONNEXIONS

Avant d’effectuer les connexions, vérifier que tous les
composants audio sont hors tension. Connectez le
conducteur jaune de la batterie provena
l’amplificateur directement à la borne positive (+) de
la batterie du véhicule. Ne pas le connecter au boîtier
de fusibles.

Pour éviter que des bruits extérieurs interfèrent
avec le système audio.

• Installez l’appareil et acheminez les câbles à au
moins 10 cm (3-15/16") de distance du faisceau de
câbles de la voiture.

• Eloignez les câbles d’alimentation de la batterie le
plus possible des autres câbles.

• Raccordez bien le fil de terre à un point métallique
apparent (enlevez la couche de peinture ou de
graisse si nécessaire) du châssis de la voiture.

• Si vous rajoutez un filtre antiparasites en option,
raccordez-le le plus loin possible de l’appareil.
Contactez votre revendeur Alpine pour plus de
détails sur les divers filtres antiparasites disponibles.

• Consultez votre revendeur Alpine pour plus de
détails sur les mesures de prévention contre l
parasites.

nt de

CONEXIONES

Antes de efectuar las conexiones, asegúrese de que
apaga todos los componentes audio. Conecte el cable
amarillo de la batería proveniente del amplificador
directamente al terminal positivo (+) de la batería del
vehículo. No conecte dicho cable al bloque de fusibles.

Para evitar que entre ruido externo en el sistema
de audio.

• Coloque la unidad y pase los cables a 10 cm (3-15/
16") por lo menos del conjunto de cables del
automóvil.

• Mantenga los conductores de alimentación de la
batería lo más alejados posible de otros cables.

• Conecte el conductor de puesta a tierra con
seguridad a un punto metálico desnudo (si es
necesario, elimine le pintura o la grasa) del chasis
del automóvil.

• Si añade un supresor de ruido opcional, conéctelo
lo más lejos posible de la unidad. Su proveedor Al­pine dispone de varios supresores de ruido.
Solicítele más información.

• Su proveedor Alpi

es

el ruido. Solicítele más información.

ne conoce la mejor forma de evitar

EspañolFrançaisEnglish

1 RCA Input Jacks

Connect these jacks to the line out leads on your
head unit using RCA extension cables (sold sepa­rately). Be sure to observe correct channel con­nections; Left to Left and Right to Right.

2 Speaker Output Terminals

The MRP-M2000 has one set of speaker
outputs. Be sure to observe correct speaker
output connections and phasing in relation to
the other speakers in the system. Connect the
positive output to the positive speaker terminal
and the negative to negative. Do not connect
the speaker (–) terminal to the vehicle’s chassis.

NOTES:

• Do not connect speaker leads together or to
chassis ground.

• The input is stereo but the output is monaural.

3 Battery Lead (Sold Separately)

Be sure to add a }180 amp fuse as close as pos­sible to the battery’s positive (+) terminal. This fuse
will protect your vehicle’s electrical system in case
of a short circuit. If you need to extend this lead,
only use }} AWG1/0 (the wire gauge) for this con­nection.

} MRP-M2000 .....180 amp fuse

}}

MRP-M2000 .....AWG1/0

1 Prises d’entrée RCA

Connecter ces prises aux conducteurs de sortie
de ligne de l’unité principale en utilisant les câbles
d’extension RCA (vendus séparément). Vérifier que
les connexions de canal sont correctes: gauche/
vers la gauche et droite/vers la droite.

2 Bornes de sortie du haut-parleur

Le MRP-M2000 a une série de sorties

Assurez-vous de respecter les

et

la mise en phase correctes avec les

enceintes du système. Connectez la sortie

positive à la borne positive de l’enceinte et la sor­tie négative à la borne négative. Ne connectez pas
la borne (–) de

REMARQUES :

• Jamais connecter les conducteurs de haut­parleur ensemble ou sur la terre du châssis.

• L’entrée est stéréo, mais la sortie est monaurale.

3 Conducteur de la batterie (vendu séparément)

Assurez-vous d’ajouter un }fusible de 180 A aussi
près que possible de la borne (+) de la batterie. Ce
fusible protégera le système électrique de votre
véhicule en cas de court-circuit. Si ce conducteur
doit être rallongé, n’utilisez que les câbles de type
}}A (épaisseur du câble) pour effectuer
cette connexion.

}

}} MRP-M2000 .....

l’enceinte au châssis du véhicule.

WG1/0

MRP-M2000 ..... Fusible de 180 A

A

WG1/0

d’enceinte.

connexions

autres

1 Clavijas RCA de entrada

Conecte las mismas a los cables de salida de línea
de su unidad principal utilizando cables de
extensión RCA (vendidos por separado). Asegúrese
de que respeta las conexiones de canal correctas;
izquierda para izquierda y derecha para derecha.

2 Terminales de salida del altavoz

El MRP-M2000 tiene un juego de salidas
de altavoz. Asegúrese de observar la
correcta conexión de salida del altavoz y la puesta
en fase en relación con los otros altavoces en el
sistema. Conecte la salida positiva al terminal del
altavoz positivo y le negativa al negativo. No
conecte el terminal del altavoz (–) al chasis del
vehículo.

NOTAS:

• Nunca conecte los cables de altavoz juntos o en
el punto de tierra del chasis.

• La entrada es estéreo pero la salida es
monoaural.

3 Cable de la batería (vendido separadamente)

Asegúrese de añadir un }fusible de 180 amp lo
más cerca posible al terminal positivo (+) de la
batería.
Este fusible protegerá al sistema eléctrico de su
vehículo en caso de un corto circuito. Si necesita
extender este cable, utilice únicamente tamaños

A

WG1/0

}}

realizar

}
}}

(los tamaños del cable) para

esta conexión.

MRP-M2000 ..... Fusible de 180 amp

MRP-M2000 ..... A

WG1/0

4 Remote Turn-On Lead (Sold Separately)

Connect this lead to the remote turn-on or power
antenna (positive trigger, (+) 12V only) lead of your
head unit.

5 Ground Lead (Sold Separately)

Connect this lead securely to a clean, bare metal
spot on the vehicle's chassis. Verify this point to
be a true ground by checking for continuity be­tween that point and the negative (–) terminal of
the vehicle's battery. Ground all your audio com­ponents to the same point on the chassis to pre­vent ground loops.

connection.

}}

MRP-M2000 ..... AWG1/0

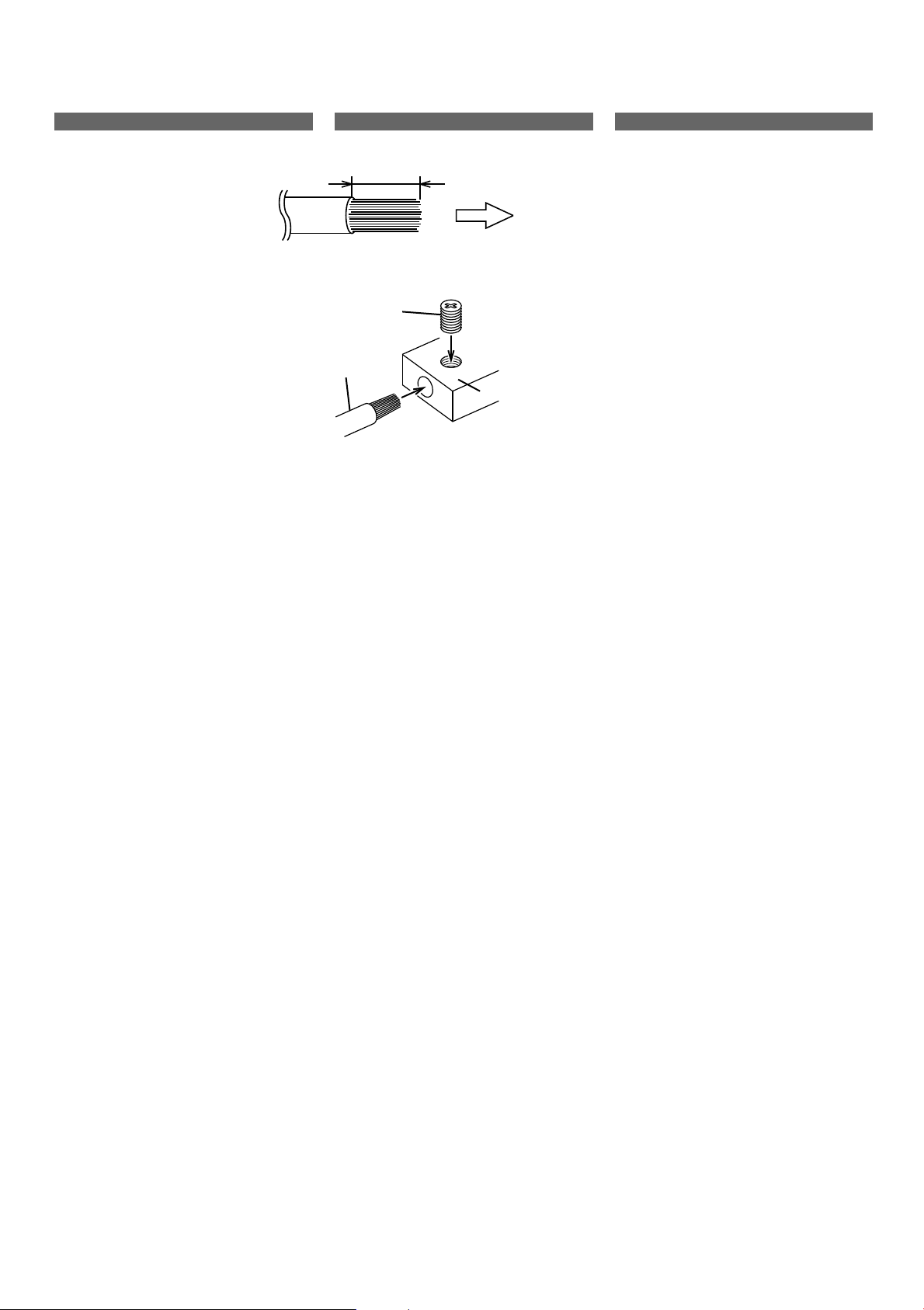

6 Power Supply Terminal

7 Speaker Input Leads

These leads are input leads for use with head units
not equipped with preamp outputs. When not us­ing the RCA Line Input connectors, you should con­nect these wires to the speaker output leads of your
head unit. The MRP-M2000 accepts
high power or standard power head

(the wire gauge)for thisOnly use }}AWG1/0

input from

units.

4 Conducteur de mise sous tension télé-

commandée (vendu séparément)

Connecter ce conducteur au conducteur de mise
sous tension télécommandée ou au conducteur
d’antenne électrique (déclencheur positif, (+) 12V
seulement) de votre unité principale.

5 Conducteur de mise à la terre (vendu

séparément)

Connecter ce conducteur sur un endroit propre et
métallique du châssis du véhicule. Vérifier la mise
à la terre en contrôlant le passage de courant con­tinu entre ce point et la borne négative (–) de la
batterie du véhicule. Mettre à la terre tous les com­posants audio, au même point sur le châssis pour
éviter des boucles de terre.
N’utilisez que des câbles de type }}A
(épaisseur du câble) pour effectuer cette con­nexion.

}} MRP-M2000 .....

6 Borne d’alimentation électrique

7 Conducteurs d’entrée de haut-parleur

Ces conducteurs sont des conducteurs d’entrée
pour utilisation avec unités principales non
équipées de sorties de préamplificateur. Si vous
n’utilisez pas des connecteurs d’entrée de ligne
RCA, vous devez connecter ces câbles aux
conducteurs de sortie de hautparleur de l’unité
principale. Le MRP-M2000 accepte
partir d’unités principales de haute puis

de puissance normale.

A

WG1/0

WG1/0

entrée à

sance ou

4 Cable para encendido remoto (vendido

separadamente)

Conecte este cable al cable de encendido remoto o
de antena eléctrica (disparador positivo (+) de 12V
solamente) de su unidad principal.

5

Cable de tierra (vendido separadamente)

Conecte este cable con seguridad en un punto me­tálico expuesto, limpio, en el chasis del vehículo.
Verifique que este punto es un verdadero punto de
puesta a tierra comprobando si existe continuidad
entre este punto y el terminal negativo (–) de la
batería del vehículo. Conecte a tierra todos sus com­ponentes audio en el mismo punto del chasis para
prevenir bucles en la conexión a tierra.
Utilice únicamente }}A (tamaño del cable)
para realizar esta conexión.

}} MRP-M2000 .....

6 Terminal de suministro de energía

7 Cables de entrada de altavoz

Son cables de entrada para uso con unidades
principales sin salidas de preamplificador. Si no
utiliza conectores de entrada de línea RCA, deberá
conectar estos cables a los cables de salida de
altavoz de la unidad principal. El MRP-M2000
acepta entrada a partir de unidades
de alta potencia o de potencia normal.

WG 1/0

A 1/0

WG

principales

7

EspañolFrançaisEnglish

8 Left Speaker (White (+))

9 Left Speaker (White/Black (–))

! Right Speaker (Gray (+))

" Right Speaker (Gray/Black (–))

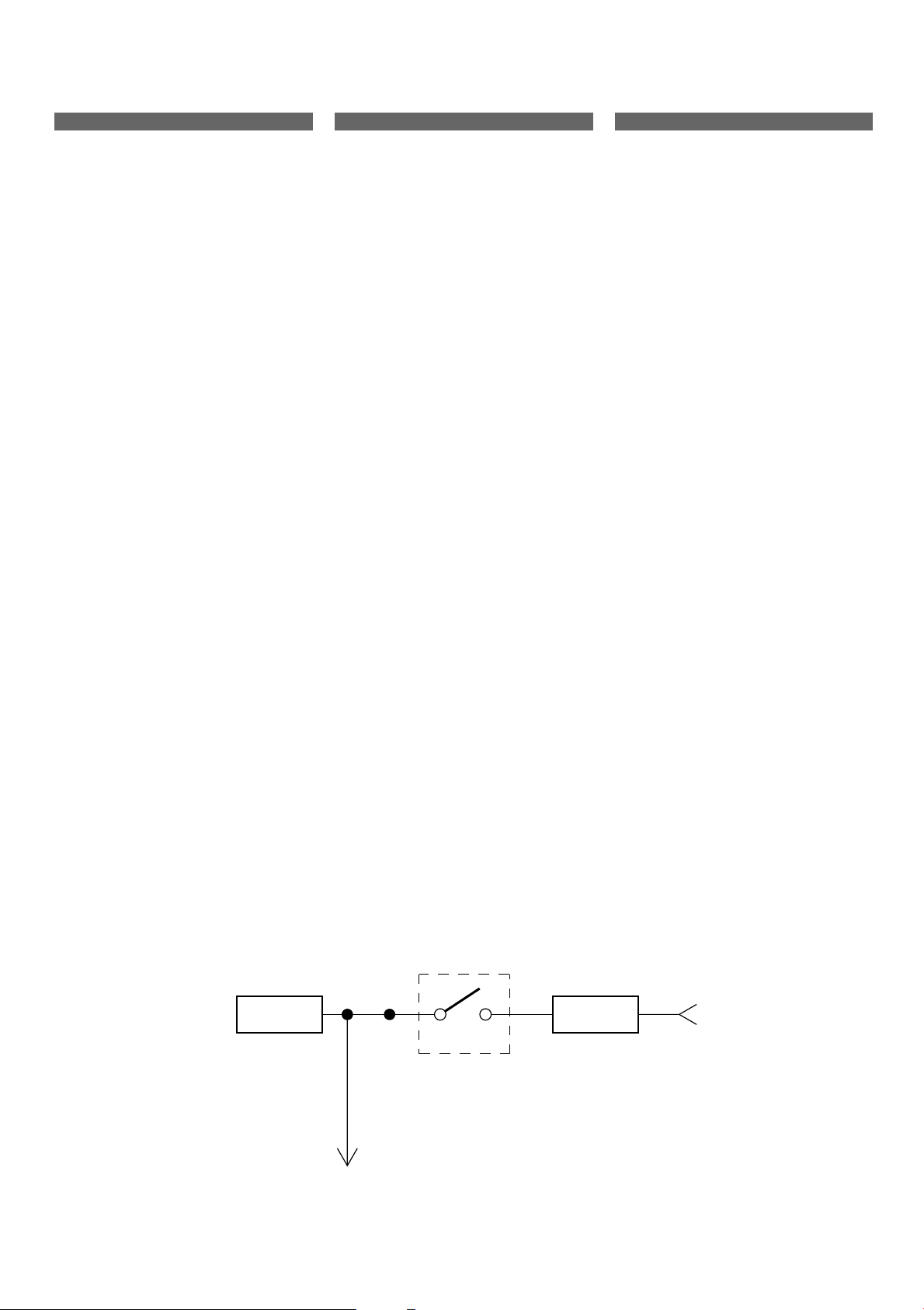

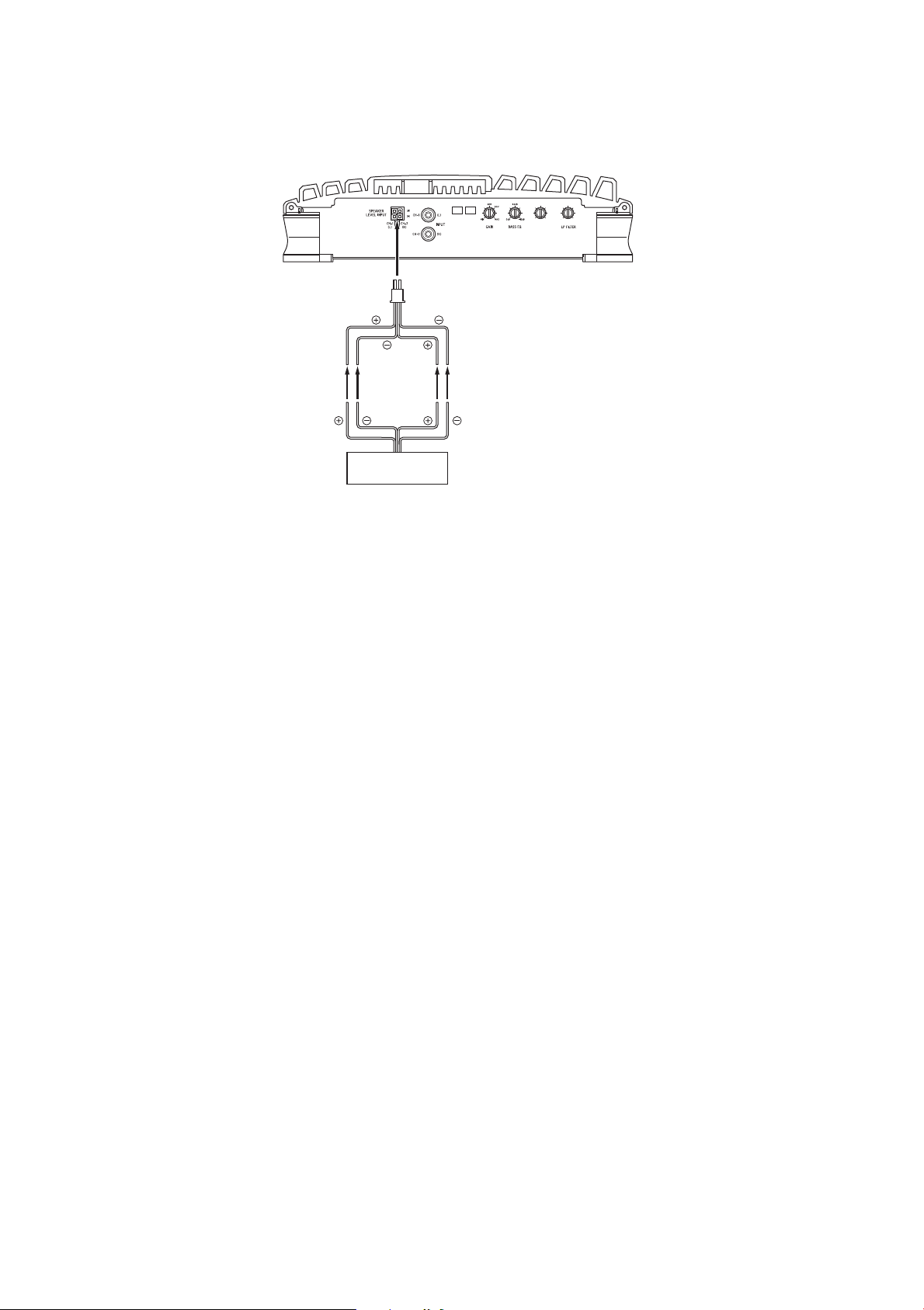

NOTE:

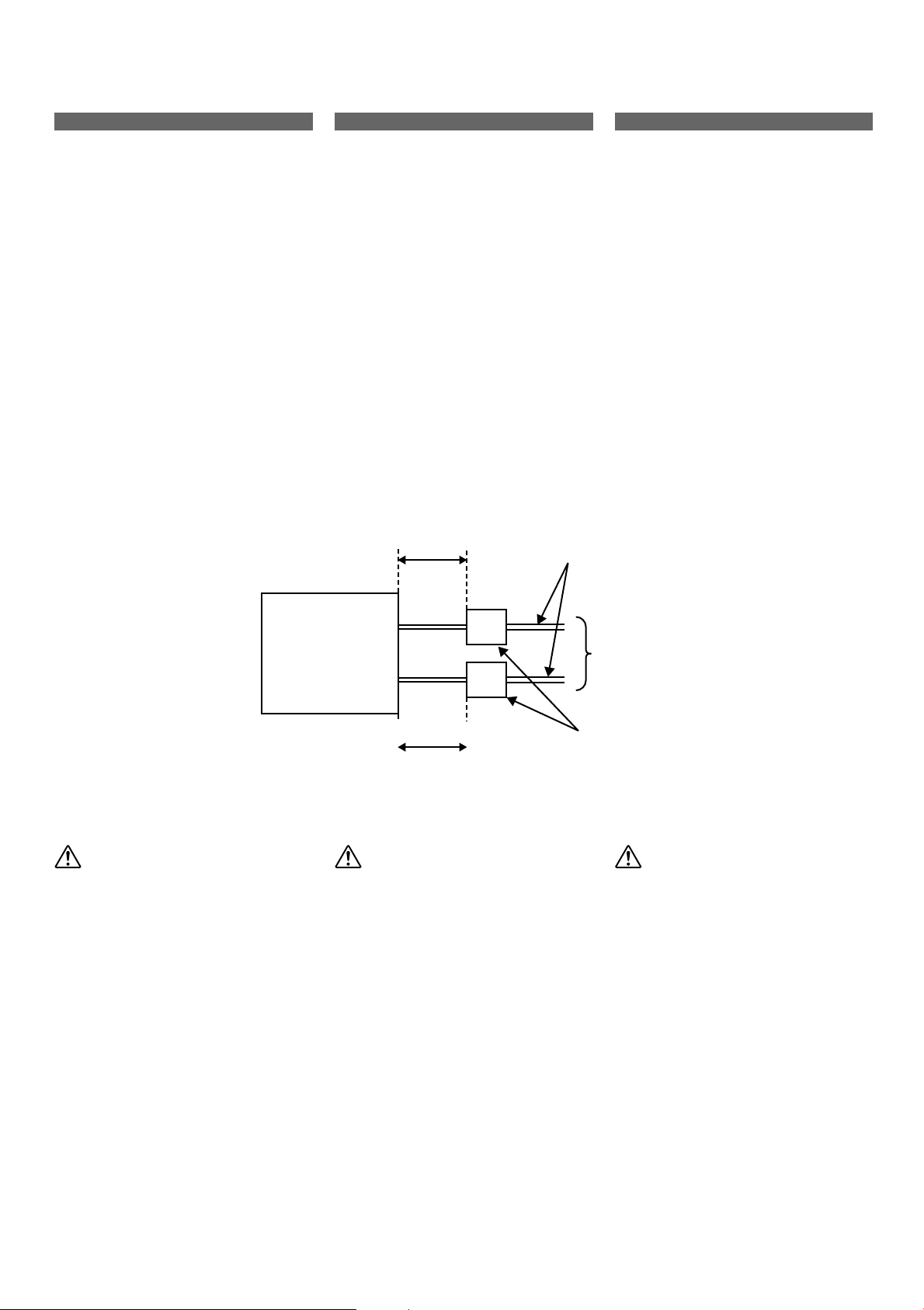

In case of using the speaker input cord, noises may
occur at power off depending on the head unit con­nected. If you feel uneasy about the noises, add a
SPST switch to the connection. (Page 10)

8 Haut-parleur gauche (Blanc (+))

9 Haut-parleur gauche (Blanc/Noir (–))

! Haut-parleur droit (Gris (+))

" Haut-parleur droit (Gris/Noir (–))

REMARQUE :

Si vous utilisez le fil d’entrée de haut-parleur,
lorsque l’appareil est mis hors tension, quelque
bruit peut être produit, selon l’unité principale
connectée. Si le bruit vous préoccupe, ajouter
l’interrupteur SPST à la connexion. (Page 10)

1m (Max.)/
1 mètre (Max.)/
1 m (máx.)

1/0AWG
1/0AWG
1/0AWG

8 Altavoz izquierdo (Blanco (+))

9 Altavoz izquierdo (Blanco/Negro (–))

! Altavoz derecho (Gris (+))

" Altavoz derecho (Gris/Negro (–))

NOTA:

Si utiliza el cable de entrada del altavoz, cuando el
aparato sea apagado, se puede producir ruido,
según la unidad principal conectada. Si dicho ruido
le preocupa, añada un interruptor SPST a la
conexión. (Página 10)

BATTERY

MRP-M2000

GND

2AWG

2AWG

1m (Max.)/
1 mètre (Max.)/
1 m (máx.)

To car battery/
Vers la batterie
du véhicule/
A la batería
del coche

Distribution block/
Répartiteur/
Bloque de distribución

Fig. 4

CAUTION ATTENTION PRUDENCIA

About Power supply wires (MRP-M2000 only)

• 2AWG is the minimum power and ground cable size
that should be used to connect this amplifier. The
length of these cables should not exceed 1m to as­sure safe operation.

• If the length of the power and ground cables exceed
1m, or if you connect more than one amplifier, a dis­tribution block should be used with 1/0AWG power
and ground cables depending on the length nec­essary. Ensure that you install a correctly-rated
in-line fuse on the power cable near the battery posi­tive post.

À propos des câbles d’alimentation
(MRP-M2000 seulement)

• Pour raccorder cet amplificateur, la taille du câble
d’alimentation et du câble de mise à la terre soit être

minimum. La longueur de ces câbles nede 2AWG
doit pas dépasser 1 mètre afin d’assurer un
fonctionnement en toute sécurité.

• Si la longueur des câbles d’alimentation et de mise à
la terre est supérieure à 1 mètre ou si vous raccordez
plusieurs amplificateurs, nous vous conseillons
d’utiliser un répartiteur muni d’un câble
d’alimentation et d’un câble de mise à la terre de

selon la longueur nécessaire.

1/0AWG

Veillez à installer un fusible de l’ampérage spécifié
sur le câble d’alimentation, à proximité de la borne
positive de la batterie.

Acerca de los cables de la fuente de energía
(MRP-M2000 solamente)

•

2AWG es el tamaño mínimo del cable de tierra y

alimentación que se debe utilizar para conectar este
amplificador. La longitud de estos cables no debe
ser superior a un metro para que el funcionamiento
sea seguro.

• Si la longitud de los cables de tierra y de alimentación
es superior a 1 m, o si va a conectar más de un
amplificador, debería utilizar un bloque de
distribución con cables de tierra y alimentación de

, según la longitud necesaria. Cerciórese

1/0AWG

de que instala un fusible con la tensión de línea
correcta en el cable de alimentación junto al polo
positivo de la batería.

8

7 – 10 mm (9/32" – 3/8")

Screw/Vis/Tornillo

Lead/Conducteur/Alambre

Lead end side of the product/
Côté extrémité du conducteur du produit/
Extremo del conductor del producto

Fig. 5

Lead Terminal/Borne de conducteur/Terminal del conductor

Fig. 6

EspañolFrançaisEnglish

Cautions on wire lead connections

When using third-party wire cables (power supply
wire), use the supplied screws to simplify the connec­tion.
Refer to the description below for the proper
procedure.
If you are in doubt about how to make this connec­tion, consult your dealer.

1. Check the wire size.

NOTES:

• Wire Size (Battery Lead, Ground Lead):

Recommended wire size for this unit is A .

• If the wire gauge used is unknown, ask your
dealer.

2. Remove the insulation from the ends of the wire
leads by about 7 – 10mm (9/32" – 3/8"). (Fig. 5)

NOTES:

• If length of the exposed wire is too short, a poor

connection may occur causing operation failure
or sound interruption.

• On the other hand, if the length is too long, an

electrical short-circuit may occur.

WG1/0

Précautions avec les connexions des fils

conducteurs

Lorsque vous utilisez des câbles conducteurs d’autres
fabricants (câble d’alimentation), utilisez les vis
fournies pour simplifier la connexion.
Faire correctement les connexions en se référant à la
description suivante.
Si vous avez des doutes, contactez votre revendeur.

1. Vérifier le calibre des fils.

REMARQUES :

• Calibre des fils (Conducteur de la batterie,
conducteur de mise à la terre):
Le calibre des fils recommandés pour l’appareil

est

A A 1/0.

WG1/0 WG

• Si le calibre des fils utilisés est inconnu, se
renseigner auprès du revendeur.

2. Retirer l’isolation des bouts des fils de connexion
de 7 – 10mm (9/32" – 3/8"). (Fig. 5)

REMARQUES :

• Si la longueur des conducteurs avec l’isolation

retirée est trop courte, une connexion incorrecte
risque de se produire et cela peut provoquer
une panne de fonctionnement ou l’interruption
du son.

• D’autre part, si la longueur du conducteur est

trop longue, un court-circuit électrique risque
de se produire.

Precauciones durante la conexión de alambres

Si utiliza cables de otros fabricantes (cable de fuente
de alimentación), utilice los tornillos suministrados
para simplificar la conexión.
Asegúrese de efectuar correctamente las conexiones
siguiendo el procedimiento que se describe a
continuación.
Si tiene dudas sobre la forma de hacer las conexiones,
consulte a su distribuidor.

1. Compruebe el tamaño de los alambres.

NOTAS:

• Tamaño de los alambres (Cable de la batería,
cable de puesta a tierra):
El tamaño del alambre recomendado para esta
unidad es de

• Si no conoce el tamaño del alambre empleado,
consulte a su distribuidor.

2. Quite aproximadamente 7 – 10mm (9/32" – 3/8") de
aislación de los extremos de los alambres. (Fig. 5)

NOTAS:

• Si el largo de los conductores sin aislación es

demasiado corto, las conexiones podrán quedar
mal hechas, lo que a su vez podrá causar fallas
de operación o interrupciones en el sonido.

• Por otro lado, si los conductores sin aislación

son demasiado largos, podrán producirse
cortocircuitos eléctricos.

3. Turn the screw attached to the terminal. Insert the
exposed wire end into the lead terminal. Tighten
the screw (included), to fix the lead. (Fig. 6)

Before making this connection, use insulated
shrink tubing to cover any exposed wire
extending beyond the terminal.

NOTES:

• Use only the screws included.

• For safety reasons, connect the battery leads

last.

• To prevent disconnection of the leads or

dropping of the unit, do not use the cabling to
carry the unit.

3. Tourner la vis fixée à la borne. Insérer le bout du
conducteur exposé dans la borne du conducteur.
Serrez la vis (fournie) pour fixer le conducteur.
(Fig. 6)

Avant de faire cette connexion, utiliser la gaine
rétrécissable isolante afin de couvrir les câbles
dénudés dépassant la borne.

REMARQUES :

• Utiliser uniquement les vis fournies.

• Par mesure de sécurité, connecter les fils de la

batterie en dernier.

• Pour éviter le débranchement des conducteurs

ou de faire tomber l’appareil, ne pas saisir les
conducteurs lors du transport de l’appareil.

3. Girar el tornillo fijado al terminal. Inserte el
extremo desnudo del alambre en el terminal del
conductor. Apriete el tornillo (incluido) para fijar
el cable. (Fig. 6)

Antes de hacer esta conexión, use un manguito
aislante contraíble para cubrir los cables
expuestos que sobresalen del terminal.

NOTAS:

• Use sólo los tornillos incluidos.

• Por razones de seguridad, conecte los cables de

a batería al final.

• Para evitar la desconexión de los alambres o la

caída de la unidad, asegúrese de no coger los
alambres para transportar la unidad.

9

EspañolFrançaisEnglish

CONNECTION CHECK LIST

Please check your head unit for the
conditions listed below: (Fig. 7)

a. The head unit does not have a remote turn-on or

power antenna lead.

b. The head unit's power antenna lead is activated only

when the radio is on (turns off in the tape or CD
Mode).

c. The head unit's power antenna lead is logic level

output (+) 5V, negative trigger (grounding type), or
cannot sustain (+) 12V when connected to other
equipment in addition to the vehicle's power an­tenna. If any of the above conditions exist, the re­mote turn-on lead of your MRP-M2000 must be
connected to a switched power source (ignition) in
the vehicle. Be sure to use a 3A fuse as close as
possible to this ignition tap. Using this connec­tion method, the MRP-M2000 will turn on and
stay on as long as the ignition switch is on.

If this is objectionable, a SPST (Single Pole, Single
Throw) switch, in addition to the 3A fuse mentioned
above, may be installed in-line on the MRP-M2000
turn-on lead. This switch will then be used to
turn on (and off) the MRP-M2000.
Therefore, the switch should be mounted so that is
accessible by the driver. Make sure the switch is
turned off when the vehicle is not running. Other­wise, the amplifier will remain on and drain the bat­tery.

1 Blue/White
2 Power Antenna
3 Remote Turn-On Lead
4 To other Alpine components' Remote Turn-On

Leads

5 SPST Switch (optional)
6 Fuse (3A)
7 As close as possible to the vehicle's ignition tap
8

Ignition Source

LISTE DE VÉRIFICATION DES
CONNEXIONS

Prière de vérifier les points énumérés
ci-dessous concernant l'unité principale:
(Fig. 7)

a. L'unité principale n'a pas de conducteur de mise

sous tension télécommandée ou d'antenne
électrique.

b. Le conducteur d'antenne électrique de l'unité

principale est seulement activé lorsque la radio est
allumée (désactivé en mode cassette ou CD).

c. Le conducteur d'antenne électrique de l'unité

principale est une sortie de niveau logique (+) 5V,
déclencheur négatif (de type mise à la terre) ou ne
peut pas supporter (+) 12V lors de la connexion à
un autre équipement en plus de l'antenne électrique
du véhicule. Si un des points ci-dessus se présente,
le conducteur de mise sous tension télécommandée
du MRP-M2000 doit être connecté à une source
d'alimentation commutée (allumage) du v hicule.
S'assurer d'utiliser un fusible de 3A le plus pr s que
possible de la prise d'allumage. En utilisant cette
méthode de connexion, le MRP-M2000 est mis
sous tension et restera allumé aussi longtemps
que le commutateur d'allumage restera

Si ceci est inacceptable, en plus du fusible de 3A
mentionné ci-dessus, un commutateur SPST
(commutateur-disjoncteur unipolaire) doit être
installé en ligne dans le conducteur de mise sous
tension du MRP-M2000.
Ce commutateur est ensuite utilisé pour mettre sous
(et hors) tension le MRP-M2000. Pour cette raison,
prière de s'assurer que ce commutateur est accessible
au conducteur. S'assurer que le commutateur
est désactivé quand le véhicule est arrêté.
Autrement, l'amplificateur restera activé et videra
la batterie.

1 Bleu/Blanc
2 Antenne électrique
3 Conducteur de mise sous tension

télécommandée

4 Aux conducteurs de mise sous tension

télécommandée d'autres composants Alpine

5 Commutateur SPST (optionnel)
6 Fusible (3A)
7 Aussi près que possible de la prise d'allumage

du véhicule

8 Source d'allumage

activé.

LISTA DE COMPROBACIÓN
DE CONEXIONES

Por favor compruebe el estado de su
unidad principal según las condiciones
listadas a continuación: (Fig. 7)

a. La unidad principal no tiene un cable de encendido

remoto o de antena eléctrica.

b. El cable de antena eléctrica de la unidad principal

solamente está activado cuando la radio está
encendida (desactivado en el modo de cinta o de
CD).

c. El cable de antena eléctrica de la unidad principal

es una salida de nivel lógico (+) de 5V, disparador
negativo (tipo de tierra), o no puede soportar (+)
12V cuando es conectado a otro equipo además de
la antena eléctrica del vehículo. Si se observa una
de las condiciones anteriores, el cable de encendido
remoto de su MRP-M2000 se deberá

una fuente de alimentación mediante
(ignición) en el vehículo. Asegúrese de

fusible de 3A tan cerca como sea posible

llave de ignición. Empleando este método
conexión, el MRP-M2000 se
permanecerá encendido mientras el
de ignición esté activado.

Si existen objeciones a esta alternativa, en adición
al fusible de 3 A mencionado antes, se puede instalar
en línea un interruptor SPST (polo simple, tiro
simple) en el cable de encendido del MRP-M2000
Este interruptor se utilizará entonces

der (y apagar) el MRP-M2000.

Por lo tanto, el interruptor se deberá montar

forma tal que resulte accesible para el conduc-

tor. Asegúrese de que el interruptor esté apagado
cuando el vehículo no esté en marcha. De lo
contrario, el amplificador permanecerá encendido
y agotará la batería.

1 Azul/Blanco
2 Antena eléctrica
3 Cable para encendido remoto
4 A los cables para encendido remoto de otros

componentes Alpine

5 Interruptor SPST (opcional)
6 Fusible (3A)
7 Tan cerca como sea posible del contacto de

encendido del vehículo

8 Fuente de encendido

conectar

interruptor

utilizar un

de esta

de

encenderá y

interruptor

para

encen-

de

a

10

MRP-M2000

1

4

2

3

5

6

7

8

Fig. 7

EspañolFrançaisEnglish

SWITCH SETTINGS

Subsonic Filter

Protects smaller loudspeakers from damage
from low frequencies. Select from OFF / 15Hz /
30Hz.

15

Phase Switch

Select between 0 and 180 degrees to help to

blend subwoofer with main speakers

Input Gain Adjustment Control

Set the MRP-M2000 input gain to the minimum
(4V) position. Using a dynamic CD as a source,
increase the head unit volume until the output
distorts. Then, reduce the volume 1 step (or
until the output is no longer distorted).
Now, increase the amplifier gain until the sound
from the speakers becomes distorted. Reduce
the gain slightly so the sound is no longer
distorted to achieve the optimum gain setting.

30 15 OFF 0 180

15 16

1

30 50 20080

BASS EQ

FREQ

17

Fig. 8

RÉGLAGES DE COMMUTATEUR

Filter de Fréqunce Graves

Protège des haut-parleurs contre des graves
frequencies.

5

Contrôle de Phase

Choisissez de 0 ou 180 degrés.

Contrôle de réglage de gain d’entrée

Régler le gain d’entrée du MRP-M2000 à la
position minimale (4V). En utilisant un CD
dynamique comme source, augmenter le volume
de l’unité principale jusqu’à ce que le son
de sortie s’altère. Puis, réduire le volume d’un
pas (ou jusqu’à ce que le son de sortie ne soit
pas altéré). Maintenant, augmenter le gain de
l’amplificateur jusqu’à ce que le son des haut­parleurs devienne altéré. Réduire le gain petit à
petit, jusqu’à ce que le son ne soit pas altéré
pour obtenir un réglage de gain optimum.

18

AJUSTES DEL INTERRUPTOR

Subsonic Filter

Proteja altavoces contra frecuencias bajas.

15

Control de Fase

Elija entre 0 o 180 grados. Ayuda a mezclar el
subwoofer con los altavoces principales.

Control de ajuste de ganancia de entrada

Ajuste la ganancia de entrada del MRP-M2000
a su posición mínima (4V).
Utilizando un CD dinámico como fuente,
aumente el volumen de la unidad principal hasta
que haya distorsión del sonido de salida.
Después, reduzca de un paso el volumen (o
hasta que la salida no salga distorsionada).
Entonces, aumente la ganancia del amplificador
hasta que el sonido de los altavoces salga
distorsionado. Reduzca poco a poco la ganancia
hasta que el sonido no salga distorsionado para
obtener un ajuste de ganancia óptimo.

&

Bass EQ Adjustment Knob

Boost the low frequency output of the amplifier
from 0 dB (flat) to +12 dB. Adjust the Bass EQ
(centered at 50 Hz) to suit your personal taste.

Bass Center Frequency

15 16

Select the bass frequency you want to boost.

Crossover Frequency Adjustment Knob (LP

15 17

FILTER)

Permits adjustment of the crossover frequency,
by rotating the knob to select any frequency
between 50 to 200 Hz as the crossover point.

Power Indicator

15 18

Lights up when power is on.
Is off when power is off.

Bouton d’ajustement des graves EQ

&

Augmentez la sortie basses fréquences de
l’amplificateur de 0 dB (plat) à +12 dB. Ajustez
l’égalisateur de basses (centré sur 50 Hz) selon
vos préférences.

Contrôle des Graves Fréquence

15 16

Choisissez une fréquence pour augmenter.

Bouton de réglage de la fréquence de transfert

15 17

(LP FILTER)

Permet le réglage de la fréquence de transfert
entournant le bouton pour sélectionner unefréquence
entre 50 et 200 Hz comme point derecouvrement.

Indicateur d’alimentation

15 18

Allumé lors de la mise en marche.
Eteint lors de l’extinction.

Botón de ajuste del ecualizador de graves

&

Aumentar la salida de baja frecuencia del
amplificador de 0 dB (plano) a +12 dB. Ajuste el
ecualizador de graves (centrado a 50 Hz) para
ajustarse a su gusto personal.

Control de Frecuencias Graves

15 16

Elija la frecuencia quisiera augmentar.

15 17

Botón de ajuste de frecuencia del filtro divisor

(de frecuencias) (LP FILTER)

Permite el ajuste de la frecuencia de cruce,
girando el botón para seleccionar una frecuencia
entre 50 y 200 Hz como punto de intersección.

Indicador de alimentación

15 18

Encendido cuando el aparato está en marcha.
Apagado cuando el aparato está apagado.

11

SYSTEM DIAGRAMS/DIAGRAMMES DU SYSTÈME/DIAGRAMAS DEL SISTEMA

• One Speaker System/Système à un haut-parleur/Sistema de un altavoz

MRP-M2000

+

3

5

30A 30A 30A 30A 30A 30A

(Left side/Côté gauche/Lado izquierdo)

4

(Right side/Côté droit/
Lado derecho)

)

(R) (L)

~

Fig. 9

Important Tips on Bridging an Amplifier/Conseils importants lors de la mise en pont d’un amplificateur/Consejos importantes cuando conecte en puente un amplificador

NOTE:

1) The following problem may occur if the amp is
not properly connected.

• Low output when only one input is used.

2) The Y-Adapter is not required if a line output, ste­reo pair is used to drive both inputs of the bridged
amp (as shown in Fig. 9).

REMARQUE :

1) Le problème suivant peut apparaître si
l’amplificateur n’est pas correctement connecté.

• Faible puissance lorsqu’une seule sortie est

utilisée.

2) L’adaptateur Y n’est pas nécessaire si une sortie de
ligne ou un couple stéréo sont utilisés pour les deux
sorties de l’amplificateur ponté (voir la Fig. 9).

NOTA:

1) Podría ocurrir el siguiente problema si el
amplificador no se encuentra correctamente
conectado.

• Salida baja cuando se utiliza sólo una entrada.

2) El adaptator-Y no es necesario si se utiliza una
pareja de salida en línea/estéreo para conducir
ambas entradas del amplificador puenteado (tal
como se indica en la Fig. 9).

Proper connection/Connexion correcte/
Conexión correcta

(R)

~

(L)

)

(

Improper connection/Connexion incorrecte/
Conexión incorrecta

(R)

~

(L)

)

Fig. 10

}

Use either RCA line level or speaker level inputs. Do not connect both at the same time./Utiliser les entrées de niveau de ligne RCA ou de niveau de haut-parleur.
Jamais les connecter à la fois./Utilice las entradas de nivel de altavoz o de nivel de línea RCA. No conecte las dos al mismo tiempo.

NOTE:

When making the connection with the speaker input
lead, refer to the system shown in Fig. 11.

[English]

Y-Adapter (Sold Separately)

(

Extension Cable (Sold Separately)

)

Head Unit with Pre-Amp Outputs

~

Subwoofer

+

REMARQUE :

Lors de la connexion avec le conducteur d’entrée de
haut-parleur, voir le système de la Fig. 11.

[Français]

Adaptateur-Y (vendu séparément)

(

Câble de rallonge (vendu séparément)

)

Unité principale avec sorties de

~

préamplificateur
Haut-parleur de sous-graves

+

NOTA:

Cuando haga la conexión con el conductor de entrada
de altavoz, vea el sistema de la Fig. 11.

[Español]

Adaptador-Y (vendido separadamente)

(

Cable de extensión (vendido separadamente)

)

Unidad principal con salidas de

~

preamplificador
Altavoz de frecuencias ultrabajas

+

)lañes anU/langis nU/langis enO()lañes anU/langis nU/langis enO(

12

• Speaker Input Leads System/Système des conducteurs d’entrée de haut-parleur/Sistema de conductores de entrada de altavoz

(Right side/Côté droit/
Lado derecho)

(L)

7

}

8

CH 1

CH 1

CH 2

9

(L) (R)

"

"

CH 2

!

30 15 OFF 0 180

(R)

30 50 20080

BASS EQ

FREQ

NOTE/REMARQUE/NOTA:

Speaker Input Leads/Conducteurs d’entrée de haut-parleur/

7

Cables de entrada de altavoz

• See page 7./Se reporter à la page 7./Vea la página 7.

Fig. 11

,

Use either RCA line level or speaker level inputs. Do not connect both at the same time./Utiliser les entrées de niveau de ligne RCA ou de niveau de haut-parleur.

}

Jamais les connecter à la fois./Utilice las entradas de nivel de altavoz o de nivel de línea RCA. No conecte las dos al mismo tiempo.

NOTE:

When making the connection with the speaker input
lead, refer to the system shown in Fig. 11.

REMARQUE :

Lors de la connexion avec le conducteur d’entrée de
haut-parleur, voir le système de la Fig. 11.

NOTA:

Cuando haga la conexión con el conductor de entrada
de altavoz, vea el sistema de la Fig. 11.

[English]

Other AMP

,

[Français]

Autre amplificateur

,

[Español]

Otro amplificador

,

13

EspañolFrançaisEnglish

SPECIFICATIONS

RMS Continuous Power (at 14.4 V, 20 - 200Hz)

• Per channel into 4 ohms (≤1% THD+N)

MRP-M2000 .........................................1500 W x 1

• Per channel into 2 ohms (≤1% THD+N)

MRP-M2000 ....................................... 2000 W x 1

S/N Ratio

• IHF A Weighted, Reference: rated power into

4 ohms .................................................... 102 dBA

Input Impedance

• RCA IN .................................................. 15k ohms

• SP IN .................................................... 30k ohms

Frequency Response (200Hz/ -3dB)....... 20 - 200 Hz

Crossover Frequency .......... 50 - 200 Hz (-24dB/oct.)

Input Sensitivity (RCA IN) ............................ 0.2 - 4 V

Dimensions

• Width (Heat Sink/Footprint)
MRP-M2000

.................451 mm (17 - 3/4")/514 mm (20 - 1/4")

• Height ..................................... 60 mm (2 - 23/64")

• Depth .................................... 242 mm (9 - 17/32")

Weight

MRP-M2000 ...................................... 6 kg (13 lbs)

NOTE:

For product improvement, specifications and design
are subject to change without notice.

SPÉCIFICATIONS

Puissance continue RMS (à 14,4 V, 20 - 200Hz)

• Par canal sous 4 ohms (≤1% DHT+N)

MRP-M2000 .........................................1500 W x 1

• Par canal sous 2 ohms (≤1% DHT+N

MRP-M2000 ....................................... 2000 W x 1

Rapport S/B

• Pondéré IHF A, Référence: puissance nominale

sous 4 ohms ........................................... 102 dBA

Impédance d’entrée

• RCA IN .................................................. 15k ohms

• SP IN .................................................... 30k ohms

Réponse de fréquence (200Hz/ -3dB) ..... 20 - 200 Hz

Fréquence de recouvrement ......................................

............................................ 50 - 200 Hz (-24dB/oct.)

Sensibilité d’entrée (RCA IN) ....................... 0,2 - 4 V

Dimensions

• Largeur (Dissipateur thermique / Empreinte)
MRP-M2000

..................451 mm (17 - 3/4")/514 mm (20 - 1/4")

• Hauteur ................................... 60 mm (2 - 23/64")

• Profondeur ............................ 242 mm (9 - 17/32")

Poids

MRP-M2000 ...................................... 6 kg (13 lbs)

REMARQUE :

Afin d’améliorer ce produit, les spécifications et la con­ception sont sujettes à des modifications sans préavis.

ESPECIFICACIONES

Potencia continua RMS (a 14,4 V, 20 - 200Hz)

• Por canal en 4 ohmios (≤1% DHT+N)

MRP-M2000 .........................................1500 W x 1

• Por canal en 2 ohmios (≤1% DHT+N)

MRP-M2000 ....................................... 2000 W x 1

Relación S/R

• IHF A ponderado, Referencia: potencia nominal

en 4 ohmios ............................................ 102 dBA

Impedancia de entrada

• RCA IN .................................................. 15k ohms

• SP IN .................................................... 30k ohms

Respuesta de frequencia (200Hz/ -3dB) .... 20 - 200 Hz

Frecuencia de corte ............ 50 - 200 Hz (-24dB/oct.)

Sensibilidad de entrada (RCA IN) ................. 0,2 - 4 V

Dimensiones

• Ancho (Disipador térmico / Huella)
MRP-M2000

..................451 mm (17 - 3/4")/514 mm (20 - 1/4")

• Alto .......................................... 60 mm (2 - 23/64")

• Profundidad .......................... 242 mm (9 - 17/32")

Peso

MRP-M2000 ...................................... 6 kg (13 lbs)

NOTA:

Con el propósito de introducir mejoras, las
especificaciones y el diseño del producto están sujetos
a cambios sin previo aviso.

SERVICE CARE

♦ For European Customers

Should you have any questions about warranty, please
consult your store of purchase.

♦ For Customers in other Countries

IMPORTANT NOTICE

Customers who purchase the product with which this
notice is packaged, and who make this purchase in
countries other than the United States of America and
Canada, please contact your dealer for information
regarding warranty coverage.

SOINS PRATIQUES

♦ Pour les clients Européens

Pour plus de détails sur la garantie, consulter votre
revendeur.

♦ Pour les clients d’autres pays

AVIS IMPORTANT

Pour les clients qui achèteraient ce produit en dehors
des pays autres que les États Unis d’Amérique et du
Canada et dont cette notice est comprise dans le car­ton, prière de contacter votre revendeur pour plus
d’informations concernant la garantie.

CUIDADOS PRÁCTICOS

♦ Para los usuarios europeos

Si tuviera dudas sobre la garantía consulte, por favor,
con el almacén donde haya realizado su compra.

♦ Para los usuarios en otros países

AVISO IMPORTANTE

Los clientes que adquieran este producto fuera de Los
Estados Unidos de América y Canadá y que tengan
este aviso incluido en el embalaje, contacten a su
distribuidor para obtener más información sobre la
garantía.

14

R

LIMITED WARRANTY

ALPINE ELECTRONICS OF AMERICA, INC. AND ALPINE OF CANADA INC. ("Alpine"), are dedicated to quality
craftsmanship and are pleased to offer this Warranty. We suggest that you read it thoroughly. Should you have any
questions, please contact your Dealer or contact Alpine at one of the telephone numbers listed below.

�PRODUCTS COVERED:

This Warranty covers Car Audio Products and Related
Accessories ("the product"). Products purchased in the
Canada are covered only in the Canada. Products
purchased in the U.S.A. are covered only in the U.S.A.

�LENGTH OF WARRANTY:

This Warranty is in effect for one year from the date of the
fi rst consumer purchase.

�WHO IS COVERED:

This Warranty only covers the original purchaser of the
product, who must reside in the United States, Puerto
Rico or Canada.

�WHAT IS COVERED:

This Warranty covers defects in materials or workmanship
(parts and labor) in the product.

�WHAT IS NOT COVERED:

This Warranty does not cover the following:
1 Damage occurring during shipment of the product to

Alpine for repair (claims must be presented to the
carrier).

2 Damage caused by accident or abuse, including

burned voice coils caused by over-driving the
speaker (amplifi er level is turned up and driven into
distortion or clipping). Speaker mechanical failure (e.g.
punctures, tears or
rips). Cracked or damaged LCD panels. Dropped or
damaged hard drives.

3 Damage caused by negligence, misuse, improper

operation or failure to follow instructions contained in
the Owner's manual.

4 Damage caused by act of God, including without

limitation, earthquake, fi re, fl ood, storms or other acts
of nature.
Any cost or expense related to the removal or
reinstallation of the product.

5 Service performed by an unauthorized person,

company or association.

6 Any product which has the serial number defaced,

altered or removed.

7 Any product which has been adjusted, altered or

modifi ed without Alpine's consent.

8 Any product not distributed by Alpine within the United

States, Puerto Rico or Canada.

9 Any product not purchased from an Authorized Alpine

Dealer.

�HOW TO OBTAIN WARRANTY SERVICE:

1 You are responsible for delivery of the product to an

Authorized Alpine Service Center or Alpine for repair
and for payment of any initial shipping charges. Alpine
will, at its option, repair or replace the product with a
new or reconditioned product without charge. If the
repairs are covered by the warranty, and if the product
was shipped to an Authorized Alpine Service Center or
Alpine, Alpine will pay the return shipping charges.

2 You should provide a detailed description of the

problem(s) for which service is required.

3 You must supply proof of your purchase of the

product.

4 You must package the product securely to avoid

damage during shipment. To prevent lost packages
it is recommended to use a carrier that provides a
tracking service.

�HOW WE LIMIT IMPLIED WARRANTIES:

ANY IMPLIED WARRANTIES INCLUDING FITNESS FOR
USE AND MERCHANTABILITY ARE LIMITED IN
DURATION TO THE PERIOD OF THE EXPRESS
WARRANTY SET FORTH ABOVE AND NO PERSON IS
AUTHORIZED TO ASSUME FOR ALPINE ANY OTHER
LIABILITY IN CONNECTION WITH THE SALE OF THE
PRODUCT.

�HOW WE EXCLUDE CERTAIN DAMAGES:

ALPINE EXPRESSLY DISCLAIMS LIABILITY FOR
INCIDENTAL AND CONSEQUENTIAL DAMAGES
CAUSED BY THE PRODUCT. THE TERM "INCIDENTAL
DAMAGES" REFERS TO EXPENSES OF
TRANSPORTING THE PRODUCT TO THE ALPINE
SERVICE CENTER, LOSS OF THE ORIGINAL
PURCHASER'S TIME, LOSS OF THE USE OF THE
PRODUCT, BUS FARES, CAR RENTALS OR OTHERS
COSTS RELATING TO THE CARE AND CUSTODY OF
THE PRODUCT. THE TERM "CONSEQUENTIAL
DAMAGES" REFERS TO THE COST OF REPAIRING OR
REPLACING OTHER PROPERTY WHICH IS DAMAGED
WHEN THIS PRODUCT DOES NOT WORK PROPERLY.
THE REMEDIES PROVIDED UNDER THIS WARRANTY
ARE EXCLUSIVE AND IN LIEU OF ALL OTHERS.

�HOW STATE/PROVINCIAL LAW RELATES TO THE
WARRANTY:

This Warranty gives you specifi c legal rights, and you
may also have other rights which vary from state to state
and province to province. In addition, some states/
provinces do not allow limitations on how long an implied
warranty lasts, and some do not allow the exclusion or
limitation of
incidental or consequential damages. Accordingly,
limitations as to these matters contained herein may not
apply to you.

�IN CANADA ONLY:

This Warranty is not valid unless your Alpine car
audio product has been installed in your vehicle by an
Authorized Installation Center, and this warranty stamped
upon installation by the installation center.

�HOW TO CONTACT CUSTOMER SERVICE:

Should the product require service, please call the
following number for your nearest Authorized Alpine
Service Center.

CAR AUDIO 1-800-ALPINE-1 (1-800-257-4631)
NAVIGATION

Or visit our website at; http://www.alpine-usa.com

1-888-NAV-HELP (1-888-628-4357)

ALPINE ELECTRONICS OF AMERICA, INC., 19145 Gramercy Place, Torrance, California 90501, U.S.A.
ALPINE ELECTRONICS OF CANADA, INC., 777 Supertest Road, Toronto, Ontario M3J 2M9, Canada

Do not send products to these addresses.
Call the toll free telephone number or visit the website to locate a service center.

GARANTIE LIMITÉE

Fidèles à leur engagement de ne fournir que des produits de qualité, ALPINE ÉLECTRONIQUE DE L’AMÉRIQUE
INC, et ALPINE ÉLECTRONIQUE DU CANADA, INC. (Alpine) sont heureuses de vous offrir cette garantie. Nous vous
suggérons de le lire attentivement et en entier. Si vous avez la moindre question, veuillez contacter l’un de nos
concessionnaires ou appeler directement Alpine aux numéros listés ci-dessous.

�PRODUITS COUVERTS PAR LA GARANTIE:

Cette garantie couvre les produits audio/visuel de voiture et
les accessoires connexes (“le produit”). Elle ne couvre les
produits que dans le pays où ils ont été achetés.

�DURÉE DE LA GARANTIE

Cette garantie est en vigueur pendant un an à partir de la date
du premier achat du client.

�PERSONNES PROTÉGÉES PAR LA GARANTIE

Seul l’acheteur original du produit, s’il résisde aux États-Unis,
à Porto Rico ou au Canada, peut se prévaloir de la garantie.

�CE QUI EST COUVERT

Cette garantie couvre tous les défauts de matériaux et de
fabrication (pièces et main d’oeuvre) du produit.

�CE QUI N’EST PAS COUVERT

Cette garantie ne couvre pas ce qui suit:

1 Les dommages survenus durant le transport des produits
renvoyés à Alpine pour être réparés (les réclamations
doivent être adressées au transporteur);
2 Tout dégât provoqué par accident, abus, négligence,
usage inapproprié, mauvais raccordement, mauvaise
utilisation ou par le non-respect des instructions
indiquées dans le manuel de l’utilisateur.
3 Les dommages dus à la force majeure, notamment aux
tremblements de terre, au feu, aux inondations, aux
tempêtes ou aux autres cataclysmes naturels;
4 Les frais ou les dépenses relatifs à l’enlèvement ou à la
réinstallation du produit;
5 Les services rendus par une personne, physique ou
morale non autorisée;
6 Les produits dont le numéro de série a été effacé, modifi é

ou retiré;
7 Les produits qui ont été adaptés ou modifi és sans le
consentement d’Alpine;
8 Les produits qui ne sont pas distribués par Alpine aux
Etats-Unis, à Porto Rico ou au Canada;
9 Les produits qui n’ont pas été achetés par l’entremise

d’un concessionnaire Alpine autorisé;

�COMMENT SE PRÉVALOIR DE LA GARANTIE

1 Il vous faut remettre le produit nécessitant des réparations

à un centre de service autorisé Alpine ou à Alpine même

et en assumer les frais de transport. Alpine a le choix entre

réparer le produit ou le remplacer par un produit neuf ou

révisé, le tout sans frais pour vous. Si les réparations sont

couvertes par la garantie et si le produit a été envoyé à un

centre de service Alpine ou à Alpine, le paiement des frais

de réexpédition du produit incombe Alpine.
2 Vous devez donner une description détaillée des
problèmes qui sont à l’origine de votre demande de
réparation.

3 Vous devez joindre la preuve de votre achat du produit.
4 Vous devez emballer soigneusement le produit pour

éviter tout dommage durant son transport. Pour éviter la

perte de l’envoi, il est conseillé de choisir un transporteur

qui propose un service de suivi des envois.

�LIMITATION DES GARANTIES TACITES
