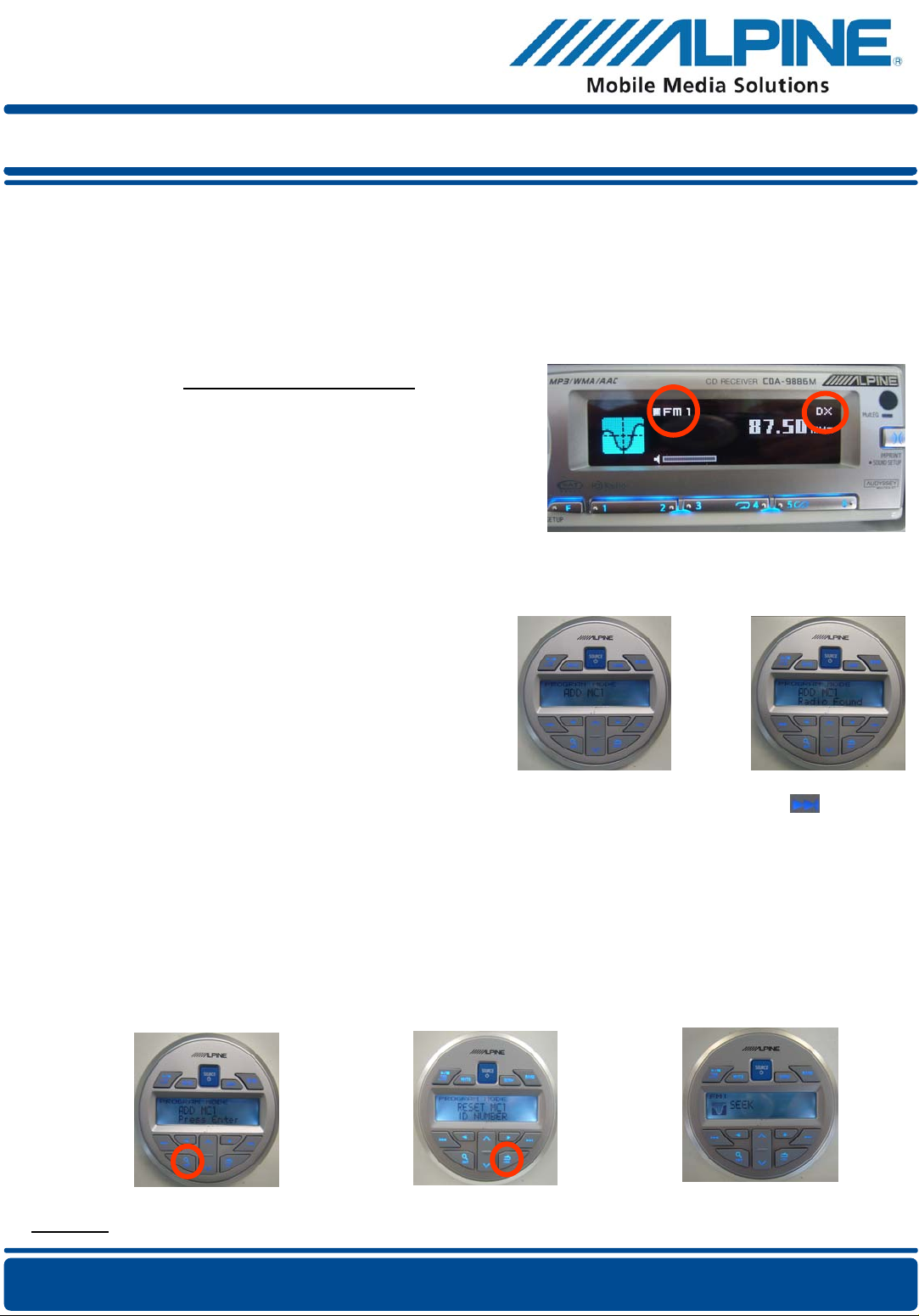

Programmierung MC-10/MC-20
1. Der Empfänger der MC-10/20 wird hinter der Headunit angeschlossen. An die rote Leitung wird
eine geschaltene 12V Spannungsversorgung und an die schwarze Leitung ein Massepotential
angeschlossen. Jetzt wird der Klinkenstecker mit der Klinkenbuchse (SWRC) und der
Displaystecker mit der Displayschnittstelle des Radios verbunden.
2. Die rote Leitung der Sendeeinheit MC-10/20 wird jetzt ebenso an eine geschaltene 12V
Spannungsversorgung angeschlossen. Die
schwarze Leitung wird an ein Massepotential
angeschlossen. Noch nicht Einschalten!
3. Die Headunit wird nun eingeschaltet.
Als Quelle wird der „Tuner“ ausgewählt.
Als Suchmodus für den Tuner die „DX“ oder
„LOCAL“ Funktion aktivieren (Siehe Bild 1).
Die Antenne an der Headunit
wird noch nicht angeschlossen.
4. Jetzt am MC-10/20 die Spannungsversorgung herstellen. Sobald an das MC-10/20 Spannung
angelegt wird schaltet dieses ein. Das MC-10/20
wechselt automatisch in den Verbindungsmodus
(Pairing) und im Display wird „ADD MC-1/2“
angezeigt, siehe Bild 2.
5. Wenn eine korrekte Verbindung aufgebaut
wird, erscheint nach einigen Sekunden
im Display des MC-10/20
nun „Radio Found“, siehe Bild 3
Bild 1
Bild 2 Bild 3
6. Zur Kalibirierung muss an der Headunit jetzt der Sendersuchlauf durch drücken der Taste
ausgelöst werden.
7. Wenn diese abgeschlossen ist, erscheint im Display des MC-10/20: ADD MC1 PRESS ENTER,
Bild 4.
8. Durch drücken der ENTER Taste am MC-10/20 wird die Programmierung abgeschlossen. Bild 4.
9. Bitte drücken Sie die ESC Taste um das Menü zu verlassen. Bild 5.
10. Im Display des MC-10/20 erscheint nun SEEK. Die Funkverbindung ist jetzt hergestellt. Bild 6.
11. Schalten Sie nun die Zündung des Radios und der MC-10/20 ab und danach wieder an. Jetzt
ist das System initialisiert.
Bild 4 Bild 5 Bild 6
Hinweis: Die maximale Reichweite beträgt 12m. Je nach Umgebung kann diese auch variieren.
02.05.2011
Alpine Electronics GmbH, Wilhelm-Wagenfeld Str. 1-3, D-80807 München
Tel.: 0180 5 257463 (0180 5 ALPINE)
eMail: support@alpine.de, www.alpine.de
