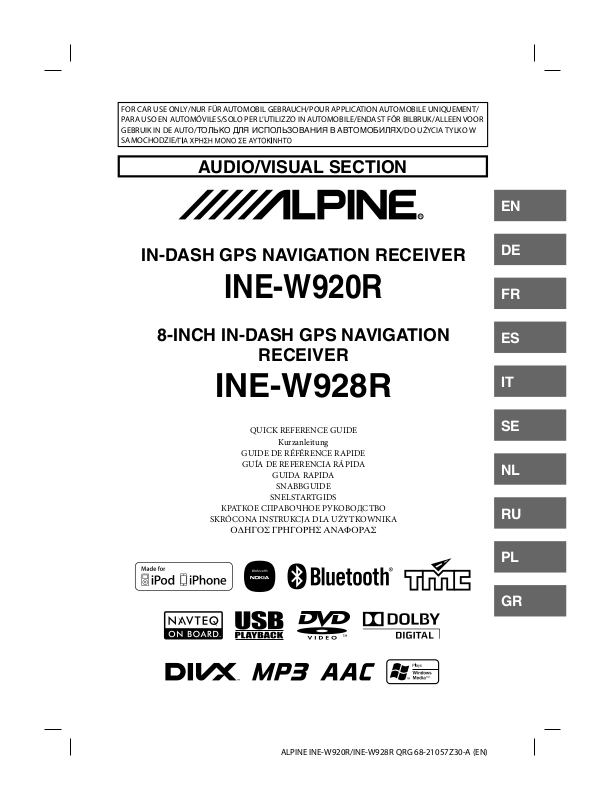

Alpine INE-W920R, INE-W928R QUICK REFERENCE GUIDE [de]

FOR CAR USE ONLY/NUR FÜR AUTOMOBIL GEBRAUCH/POUR APPLICATION AUTOMOBILE UNIQUEMENT/
PARA USO EN AUTOMÓVILES/SOLO PER L’UTILIZZO IN AUTOMOBILE/ENDAST FÖR BILBRUK/ALLEEN VOOR
GEBRUIK IN DE AUTO/ТОЛЬКО ДЛЯ ИСПОЛЬЗОВАНИЯ В АВТОМОБИЛЯХ/DO UŻYCIA TYLKO W
SAMOCHODZIE/

AUDIO/VISUAL SECTION

R

IN-DASH GPS NAVIGATION RECEIVER

INE-W920R

8-INCH IN-DASH GPS NAVIGATION

RECEIVER

INE-W928R

QUICK REFERENCE GUIDE

Kurzanleitung
GUIDE DE RÉFÉRENCE RAPIDE
GUÍA DE REFERENCIA RÁPIDA

GUIDA RAPIDA

SNABBGUIDE

SNELSTARTGIDS

КРАТКОЕ СПРАВОЧНОЕ РУКОВОДСТВО

SKRÓCONA INSTRUKCJA DLA UŻYTKOWNIKA

EN

DE

FR

ES

IT

SE

NL

RU

PL

GR

Inhalt

WARNUNG ..............................................................................................................................................................2

VORSICHT ................................................................................................................................................................2

Erste Schritte .......................................................................................................................................................... 3

Hinweis zum Dual-Bildschirm ..........................................................................................................................5

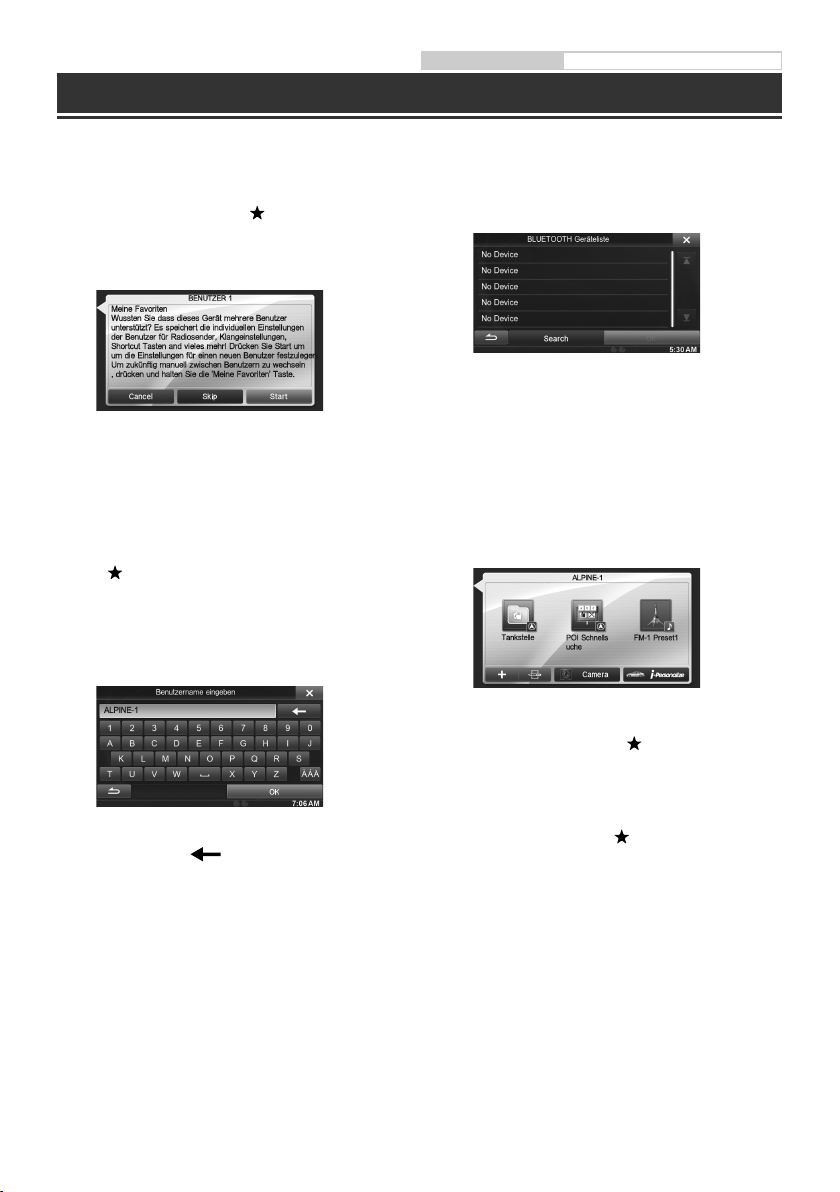

Benutzerregistrierung ........................................................................................................................................6

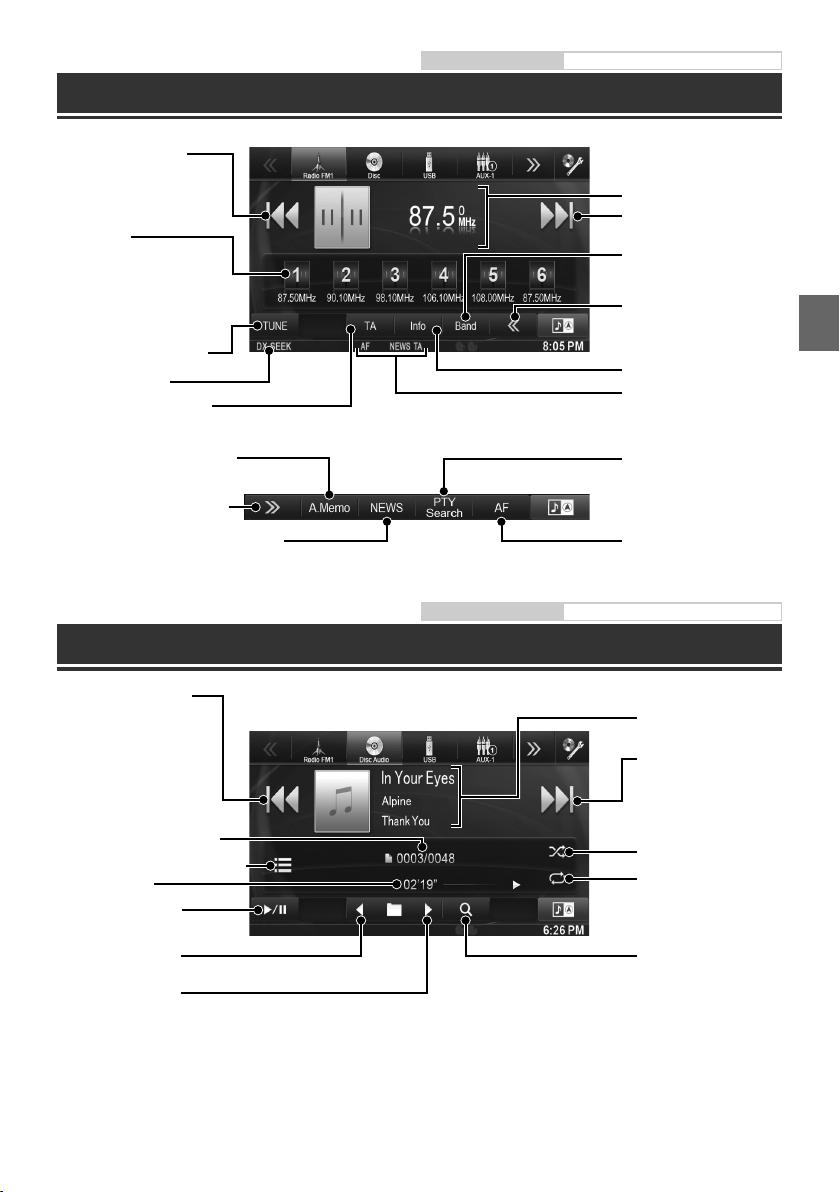

Radio-Funktionsbildschirm ..............................................................................................................................7

MP3-/WMA-/AAC-Betrieb..................................................................................................................................7

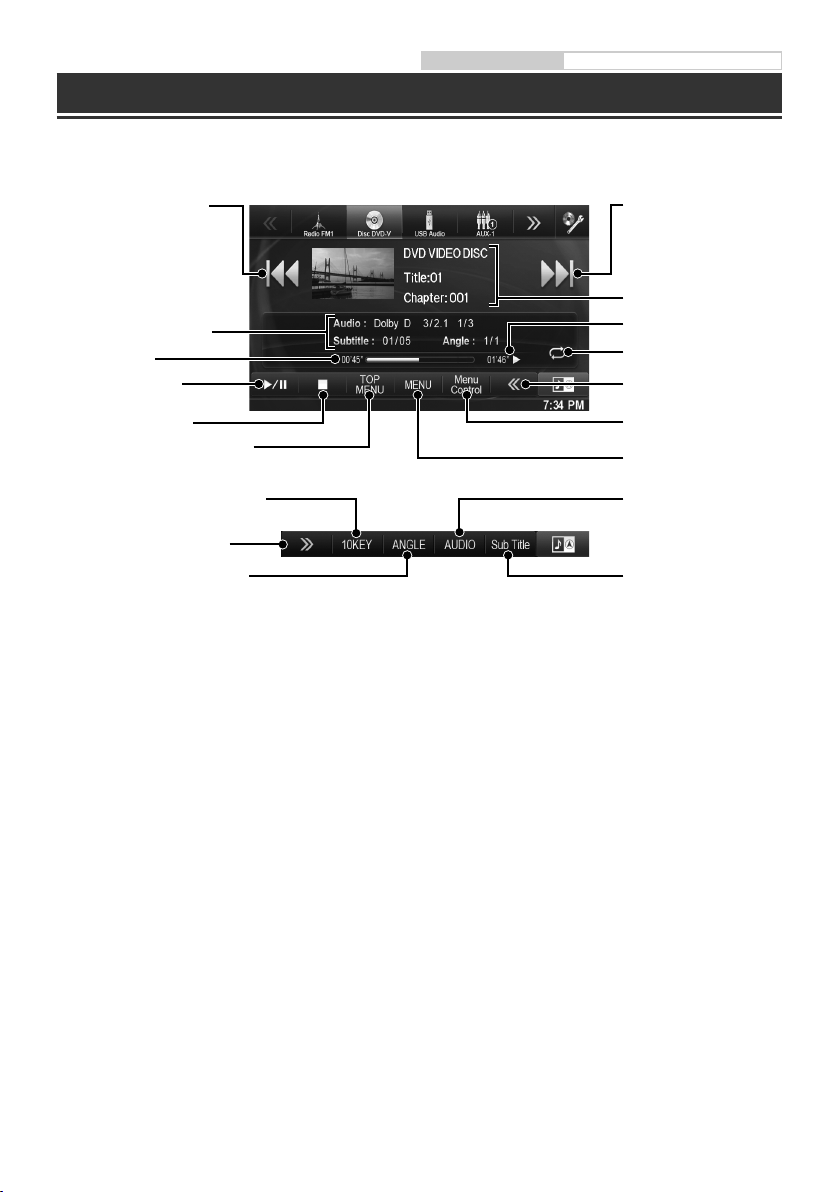

DVD-Funktionsbildschirm .................................................................................................................................8

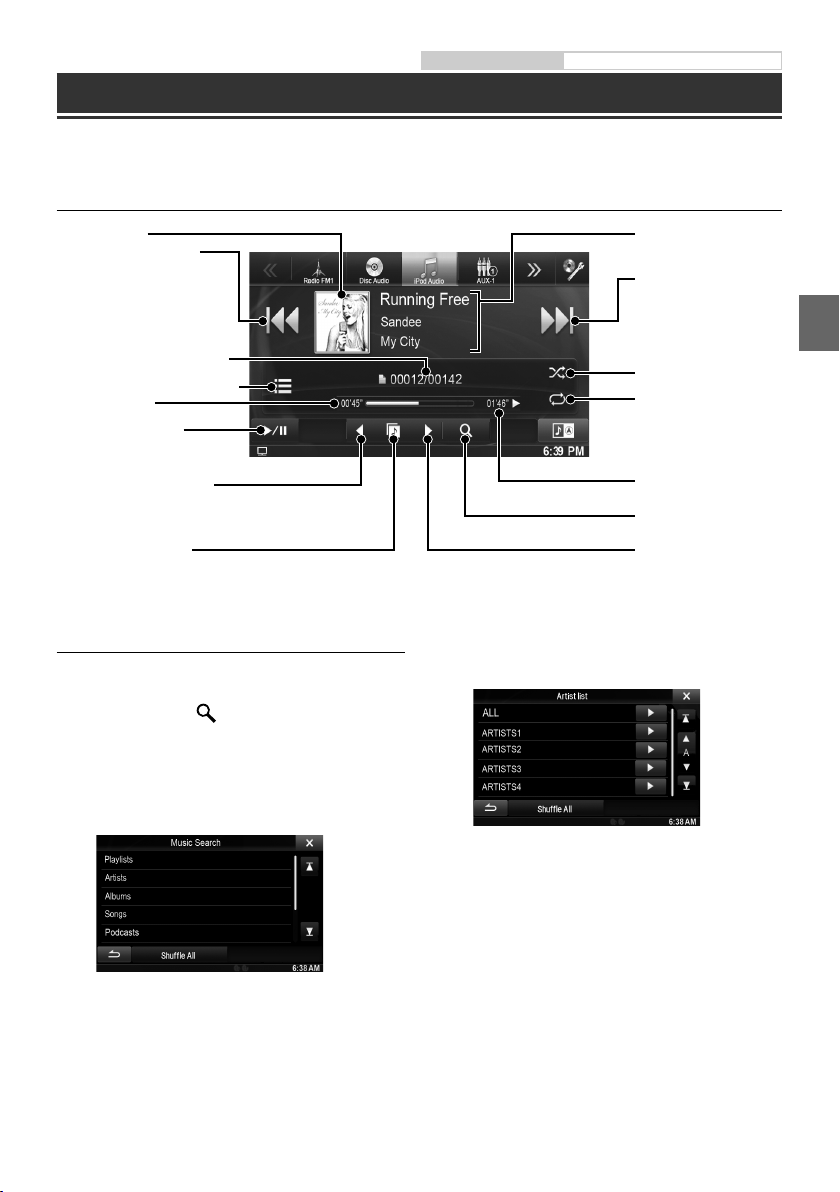

iPod-/iPhone-Funktionsbildschirm (Option) ..............................................................................................9

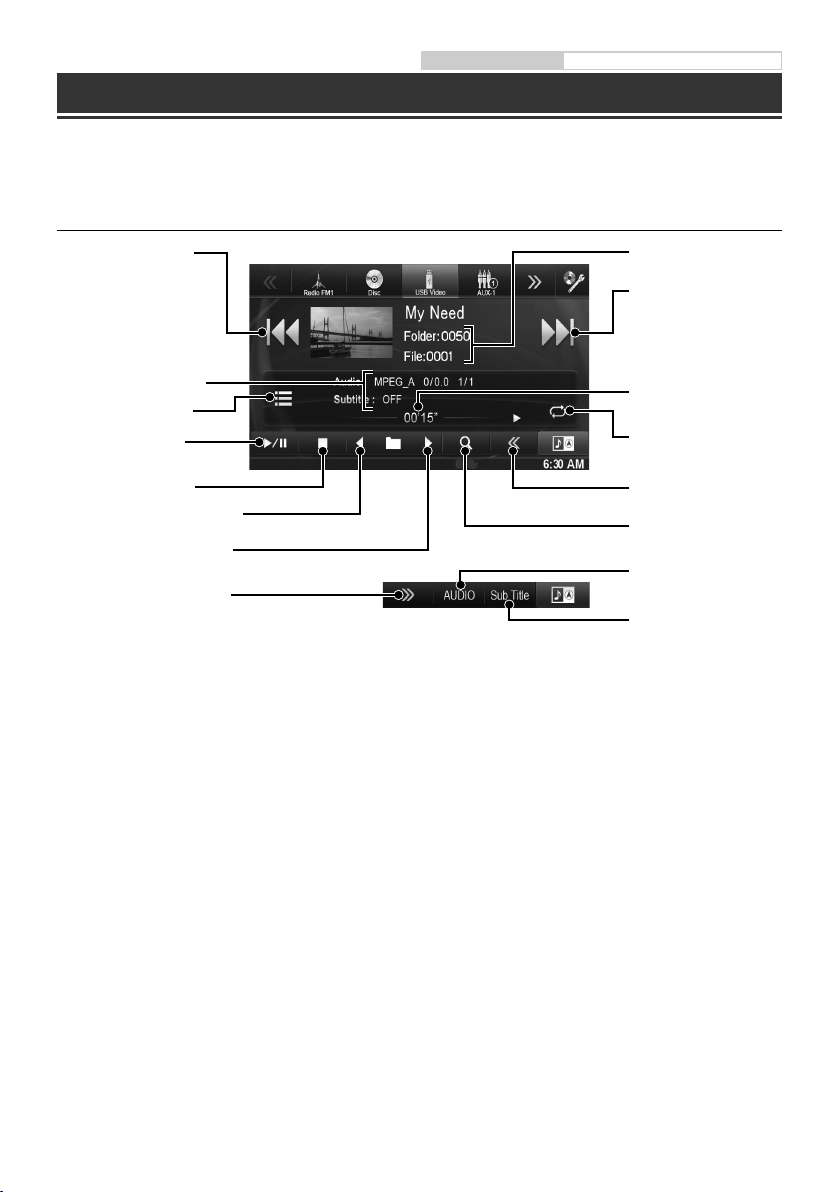

USB-Speicher-Betrieb (Option) .....................................................................................................................10

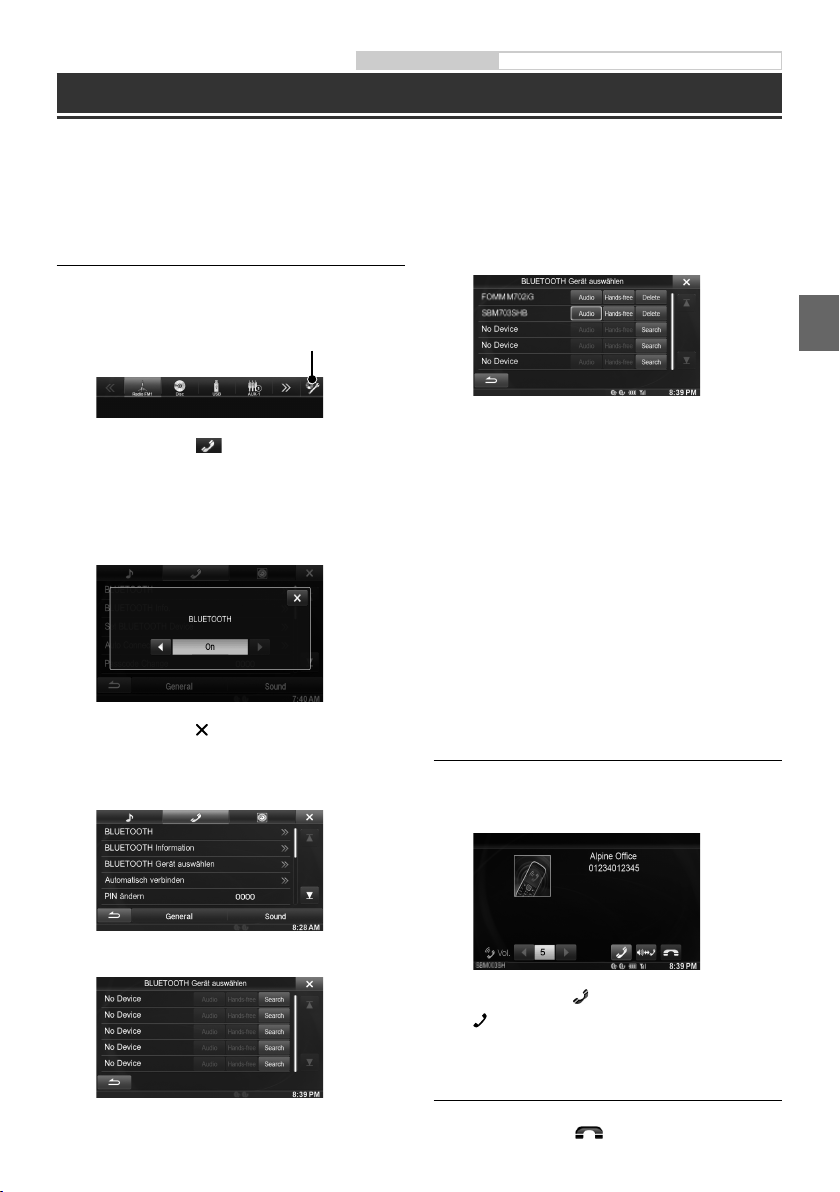

Steuerung der Freisprechtelefonfunktion ................................................................................................11

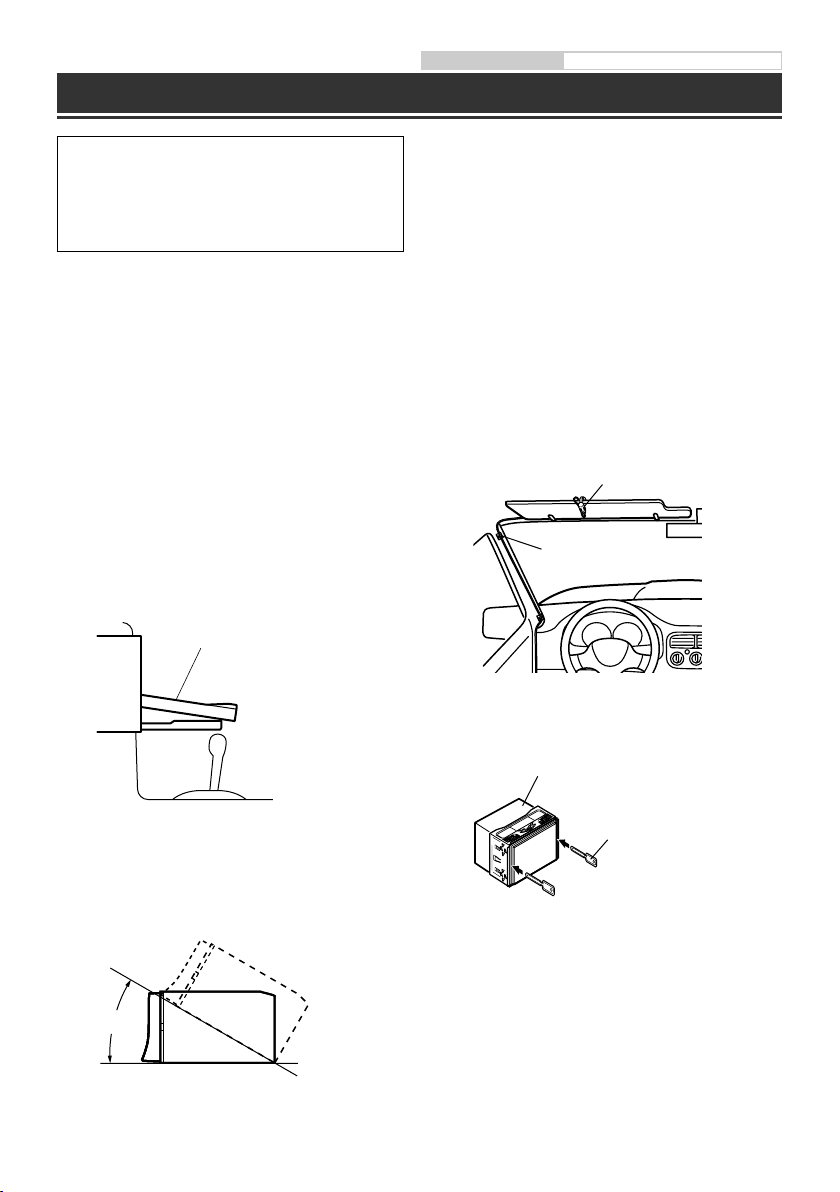

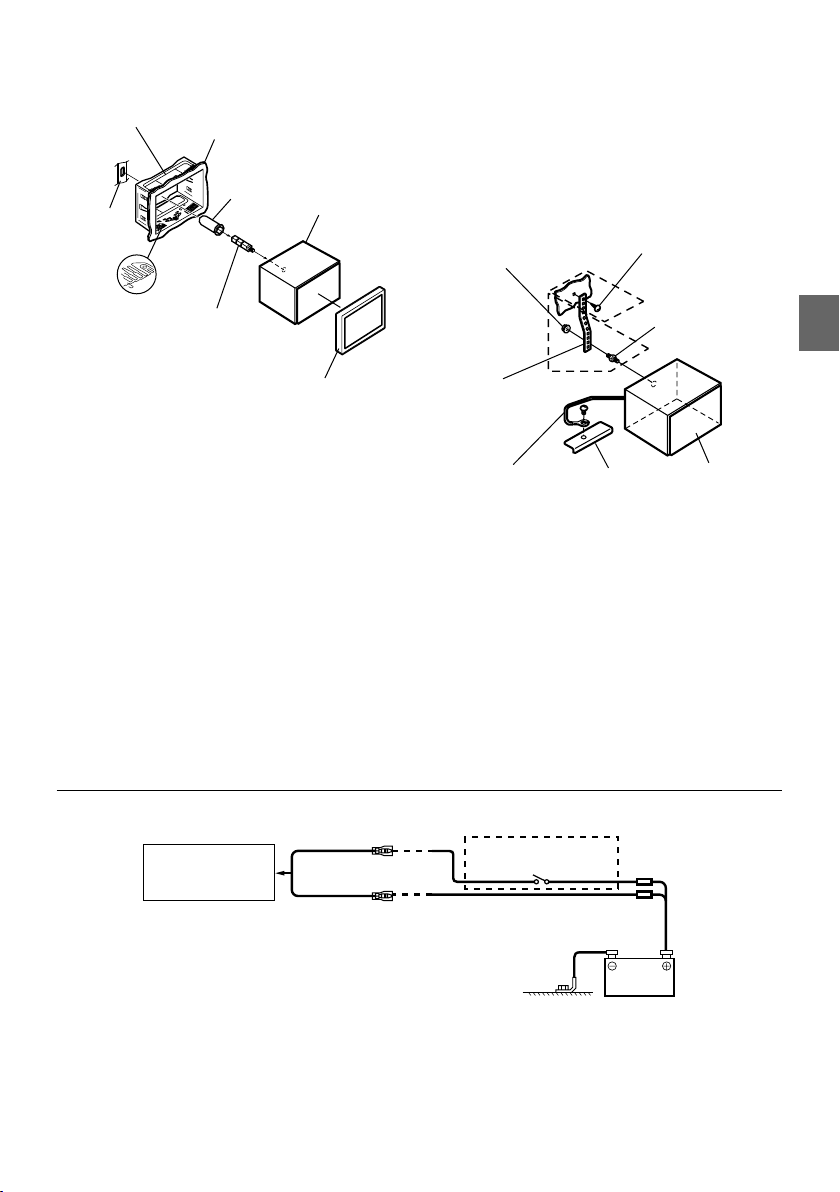

Einbau ....................................................................................................................................................................12

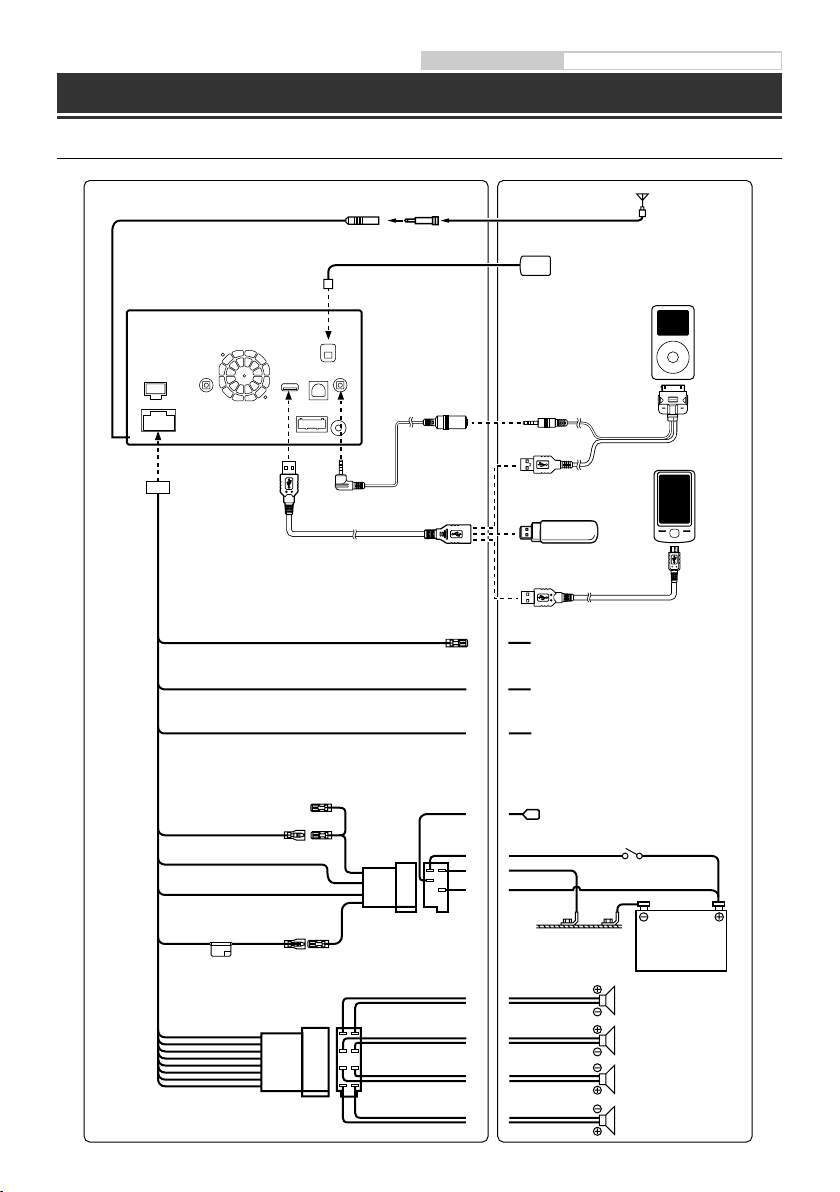

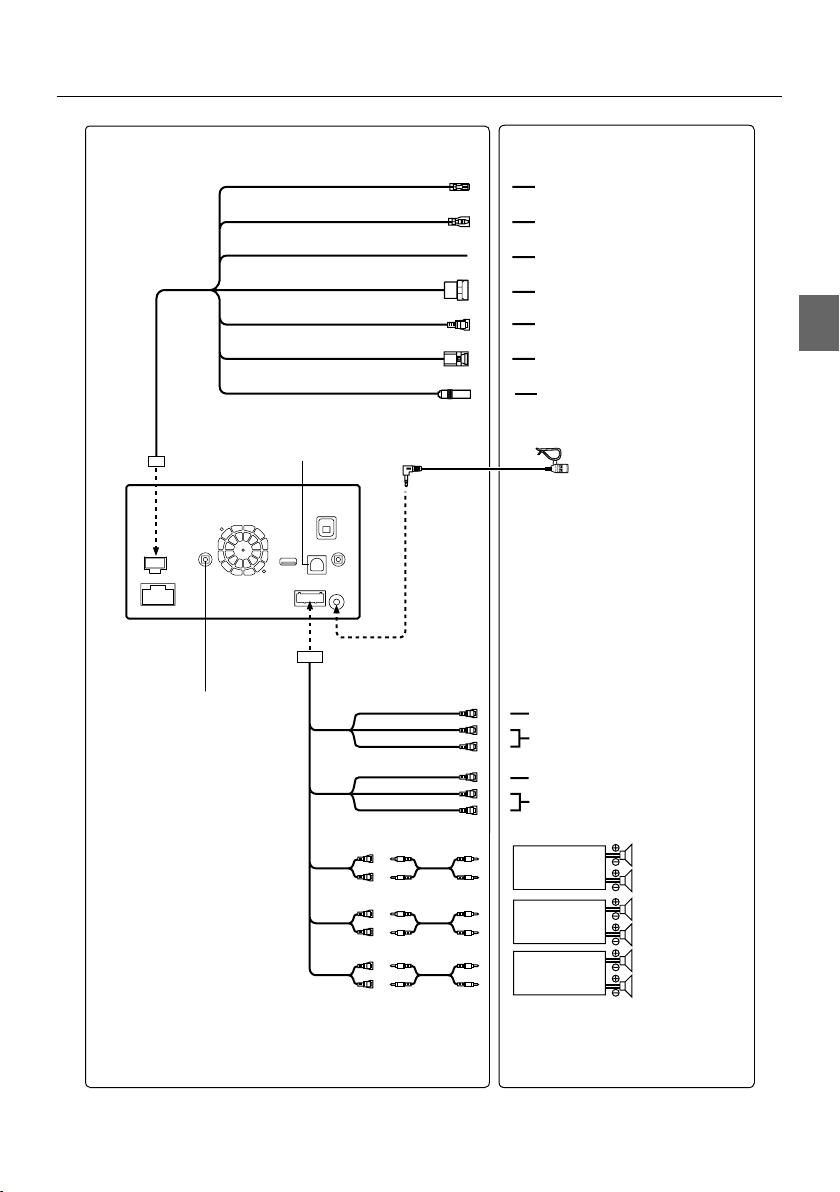

Anschlüsse ............................................................................................................................................................14

Technische Daten ...............................................................................................................................................16

WICHTIG

Notieren Sie sich die Seriennummer des Geräts bitte an der unten angegebenen Stelle und bewahren
Sie die Notiz auf.

SERIENNUMMER:

ISO-SERIENNUMMER: AL

EINBAUDATUM:

EINGEBAUT VON:

GEKAUFT BEI:

Detaillierte Erläuterungen zu den Gerätefunktionen finden Sie in der Bedienungsanleitung auf
der mitgelieferten CD-ROM. Bei dieser CD handelt es sich um eine Daten-CD. Die Wiedergabe
von Musik oder Bildern auf dem Player ist damit nicht möglich. Bei Bedarf erhalten Sie bei Ihrem
ALPINE-Händler einen Ausdruck der Bedienungsanleitung auf der CD-ROM.

1-DE

WARNUNG

WARNUNG

Dieses Symbol weist auf wichtige Anweisungen
hin. Bei Nichtbeachtung besteht die Gefahr von
schweren Verletzungen oder Todesfällen.

KEINE BEDIENUNG AUSFÜHREN, DIE VOM SICHEREN LENKEN
DES FAHRZEUGS ABLENKEN KÖNNTE.

Führen Sie Bedienungen, die Ihre Aufmerksamkeit längere Zeit in Anspruch
nehmen, erst aus, nachdem das Fahrzeug zum Stillstand gekommen ist.
Halten Sie das Fahrzeug immer an einer sicheren Stelle an, bevor Sie solche
Bedienungen ausführen.
Andernfalls besteht Unfallgefahr.

KLEINE GEGENSTÄNDE WIE SCHRAUBEN VON KINDERN
FERNHALTEN.

Werden solche Gegenstände verschluckt, besteht die Gefahr
schwerwiegender Verletzungen. Suchen Sie unverzüglich einen Arzt auf,
wenn ein Kind einen solchen Gegenstand verschluckt.

DIE LAUTSTÄRKE NUR SO HOCH STELLEN, DASS SIE WÄHREND
DER FAHRT NOCH AUSSENGERÄUSCHE WAHRNEHMEN KÖNNEN.

Übermäßige Lautstärkepegel, die Geräusche wie die Sirenen von
Notarztwagen oder Warnsignale (an einem Bahnübergang usw.)
übertönen, können gefährlich sein und zu einem Unfall führen. HOHE
LAUTSTÄRKEPEGEL IN EINEM AUTO KÖNNEN AUSSERDEM
GEHÖRSCHÄDEN VERURSACHEN.

GERÄT NICHT ÖFFNEN.

Andernfalls besteht Unfallgefahr, Feuergefahr oder die Gefahr eines
elektrischen Schlages.

NUR IN FAHRZEUGEN MIT 12-VOLT-BORDNETZ UND MINUS AN
MASSE VERWENDEN.

Fragen Sie im Zweifelsfall Ihren Händler. Andernfalls besteht Feuergefahr
usw.

SICHERUNGEN IMMER DURCH SOLCHE MIT DER RICHTIGEN
AMPEREZAHL ERSETZEN.

Andernfalls besteht Feuergefahr oder die Gefahr eines elektrischen Schlages.

LÜFTUNGSÖFFNUNGEN UND KÜHLKÖRPER NICHT ABDECKEN.

Andernfalls kann es zu einem Wärmestau im Gerät kommen, und es besteht
Feuergefahr.

DAS GERÄT NUR AN EIN 12-V-BORDNETZ IN EINEM FAHRZEUG
ANSCHLIESSEN.

Andernfalls besteht Feuergefahr, die Gefahr eines elektrischen Schlages oder
anderer Verletzungen.

KEINE FREMDKÖRPER IN EINSCHUBSCHLITZE ODER
ÖFFNUNGEN AM GERÄT STECKEN.

Andernfalls kann es zu Verletzungen oder Schäden am Gerät kommen.

AUF KORREKTE ANSCHLÜSSE ACHTEN.

Bei fehlerhaften Anschlüssen besteht Feuergefahr, und es kann zu Schäden
am Gerät kommen.

VOR DEM ANSCHLUSS DAS KABEL VOM MINUSPOL DER
BATTERIE ABKLEMMEN.

Andernfalls besteht die Gefahr eines elektrischen Schlages oder
Verletzungsgefahr durch einen Kurzschluss.

ELEKTRISCHE KABEL NICHT SPLEISSEN.

Kabel dürfen nicht abisoliert werden, um andere Geräte mit Strom zu
versorgen. Andernfalls wird die Strombelastbarkeit des Kabels überschritten,
und es besteht Feuergefahr oder die Gefahr eines elektrischen Schlages.

BEIM BOHREN VON LÖCHERN LEITUNGEN UND KABEL NICHT
BESCHÄDIGEN.

Wenn Sie beim Einbauen Löcher in das Fahrzeugchassis bohren, achten
Sie unbedingt darauf, die Kraftstoffleitungen und andere Leitungen, den
Benzintank und elektrische Kabel nicht zu berühren, zu beschädigen oder
zu blockieren. Andernfalls besteht Feuergefahr.

2-DE

BOLZEN UND MUTTERN DER BREMSANLAGE NICHT ALS
MASSEPUNKTE VERWENDEN.

Verwenden Sie für Einbau oder Masseanschluß NIEMALS Bolzen
oder Muttern der Brems- bzw. Lenkanlage oder eines anderen
sicherheitsrelevanten Systems oder des Benzintanks. Andernfalls besteht die
Gefahr, dass Sie die Kontrolle über das Fahrzeug verlieren oder ein Feuer
ausbricht.

DAS GERÄT NICHT AN EINER STELLE EINBAUEN, AN DER ES BEIM
FAHREN HINDERLICH SEIN KÖNNTE, WEIL ES Z. B. DAS LENKRAD
ODER DEN SCHALTHEBEL BLOCKIERT.

Andernfalls ist möglicherweise keine freie Sicht nach vorne gegeben, oder
die Bewegungen des Fahrers sind so eingeschränkt, dass Unfallgefahr
besteht.

ROUTENVORSCHLÄGE DES NAVIGATIONSSYSTEMS NICHT
BEFOLGEN, WENN SIE DABEI GEFÄHRLICHE ODER VERBOTENE
FAHRMANÖVER AUSFÜHREN MÜSSTEN ODER DADURCH
IN EINE GEFÄHRLICHE SITUATION ODER GEGEND GERATEN
KÖNNTEN.

Dieses Gerät kann Ihr eigenes Urteilsvermögen nicht ersetzen. Aufgrund
von Routenvorschlägen dieses Systems dürfen Sie nie die örtlichen
Verkehrsregeln oder Ihr eigenes Urteilsvermögen bezüglich der Vermeidung
von Gefahrensituationen im Straßenverkehr missachten.

VORSICHT

Dieses Symbol weist auf wichtige Anweisungen
hin. Bei Nichtbeachtung besteht die Gefahr von
Verletzungen bzw. Sachschäden.

DAS GERÄT NICHT WEITERBENUTZEN, WENN EIN PROBLEM
AUFTRITT.

Andernfalls kann es zu Verletzungen oder Schäden am Gerät kommen.
Geben Sie das Gerät zu Reparaturzwecken an einen autorisierten Alpine­Händler oder den nächsten Alpine-Kundendienst.

VERKABELUNG UND EINBAU VON FACHPERSONAL AUSFÜHREN
LASSEN.

Die Verkabelung und der Einbau dieses Geräts erfordern technisches
Geschick und Erfahrung. Zu Ihrer eigenen Sicherheit sollten Sie
Verkabelung und Einbau dem Händler überlassen, bei dem Sie das Gerät
erworben haben.

NUR DAS VORGESCHRIEBENE ZUBEHÖR VERWENDEN UND
DIESES SICHER EINBAUEN.

Verwenden Sie ausschließlich das vorgeschriebene Zubehör. Andernfalls
wird das Gerät möglicherweise beschädigt, oder es lässt sich nicht sicher
einbauen. Wenn sich Teile lösen, stellen diese eine Gefahrenquelle dar, und
es kann zu Betriebsstörungen kommen.

DIE KABEL SO VERLEGEN, DASS SIE NICHT GEKNICKT ODER
DURCH SCHARFE KANTEN GEQUETSCHT WERDEN.

Verlegen Sie die Kabel so, dass sie sich nicht in beweglichen Teilen wie
den Sitzschienen verfangen oder an scharfen Kanten oder spitzen Ecken
beschädigt werden können. So verhindern Sie eine Beschädigung der
Kabel. Wenn Sie ein Kabel durch eine Bohrung in einer Metallplatte führen,
schützen Sie die Kabelisolierung mit einer Gummitülle vor Beschädigung
durch die Metallkanten der Bohrung.

DAS GERÄT NICHT AN STELLEN EINBAUEN, AN DENEN ES
HOHER FEUCHTIGKEIT ODER STAUB AUSGESETZT IST.

Bauen Sie das Gerät so ein, dass es vor hoher Feuchtigkeit und Staub
geschützt ist. Wenn Feuchtigkeit oder Staub in das Gerät gelangen, kann es
zu Betriebsstörungen kommen.

DIE HÄNDE FERNHALTEN, WENN SICH DAS MOTORGETRIEBENE
BEDIENTEIL ODER DER SCHWENKBARE MONITOR BEWEGT.

Andernfalls kann es zu Verletzungen oder Schäden am Gerät kommen.

Bedienungsanleitung Bedienung über den Touchscreen, Lage und Funktion der Teile und Bedienelemente, Ein- und Ausschalten

Erste Schritte

Bedienung über den Touchscreen

Sie können das System über die berührungsempfindlichen Schaltflächen auf dem Bildschirm bedienen.

e

Häufig benutzte Schaltflächen

: Rückkehr zum vorherigen Bildschirm. Je nach Funktion kann mit dieser Taste der Touchscreen-

Bedienvorgang abgebrochen werden.

: Schließt das Fenster.

Lage und Funktion der Teile und Bedienelemente

INE-W920Re INE-W928Re

A Taste (Entriegeln) (nur INE-W920R)

Zum Abnehmen des Bedienteils.

B Fernbedienungssensor

Richten Sie die Fernbedienung in einem Abstand von
maximal 2 Metern auf diesen Sensor.

C Taste

D Taste (MAP)

E Taste

F Taste

(My Favorites)

Der Meine Favoriten-Bildschirm für den registrierten
Benutzer 1 wird angezeigt.
Halten Sie diese Taste mindestens 3 Sekunden lang
gedrückt, um zu Benutzer 2 zu wechseln.

Ruft den Navigationskartenbildschirm auf.

(PHONE)

Ruft den Telefonmenübildschirm auf.
Wenn ein Freisprechtelefon mit dem Gerät verbunden
ist, halten Sie diese Taste mindestens 3 Sekunden lang
gedrückt, um zum Bildschirm mit der Anrufliste zu
wechseln.

(AUDIO)

Ruft den Audio/Visual-Bildschirm auf. Wenn der
Audio/Visual-Bildschirm bereits angezeigt wird, wird
die Signalquelle gewechselt.
INE-W920R:

INE-W928R: Wenn Sie die Taste länger als 3 Sekunden

Halten Sie AUDIO mindestens 3 Sekunden
lang gedrückt, um den Modus „Einstellung
von Balance/Fader/Subwoofer“ zu aktivieren.

drücken, wird das Gerät ausgeschaltet.

G Drehschalter/MUTE/Taste C (nur INE-W920R)

Dient zum Einstellen der Lautstärke durch Drehen nach
links oder rechts.
Durch Drücken aktivieren/deaktivieren Sie den
Stummschaltmodus.
Wenn Sie die Taste länger als 3 Sekunden drücken, wird
das Gerät ausgeschaltet.

H Taste c (Auswerfen)

INE-W920R: Zum Auswerfen der Disc.
INE-W928R: Der Bildschirm Open/Tilt wird angezeigt.

I Taste

J Taste MUTE (nur INE-W928R)

K RESET-Schalter

/ (UP/DOWN) (nur INE-W928R)

Drücken, um die Lautstärke zu regeln.

Durch Drücken aktivieren/deaktivieren Sie den
Stummschaltmodus.
Halten Sie MUTE mindestens 3 Sekunden lang
gedrückt, um den Modus „Einstellung von Balance/
Fader/Subwoofer“ zu aktivieren.

Das Gerätesystem wird zurückgesetzt.

3-DE

Ein- und Ausschalten (nur INE-W920R)

1 Drehen Sie den Zündschlüssel in die Stellung ACC oder EIN.

Das System schaltet sich ein.

2 Wenn Sie den Drehschalter mindestens 3 Sekunden drücken, wird das Gerät ausgeschaltet.

Ein- und Ausschalten (nur INE-W928R)

1 Drehen Sie den Zündschlüssel in die Stellung ACC oder EIN.

Das System schaltet sich ein.

2 Wenn Sie die Taste (AUDIO) mindestens 3 Sekunden drücken, wird das Gerät ausgeschaltet.

4-DE

Bedienungsanleitung Hinweis zum Dual-Bildschirm

Hinweis zum Dual-Bildschirm

Wenn Sie den Musikwiedergabebildschirm anzeigen wollen, während die Routenführung usw. angezeigt wird,
können Sie den Navigation- und den Audio/Visual-Bildschirm gleichzeitig nebeneinander anzeigen.

Navigation-Vollbildschirm

Audio/Visual-Vollbildschirm

Berühren Sie den
Navigationsbereich des Bildschirms.

Drücken Sie die Taste

Berühren Sie

oder

(MAP).

Berühren Sie *

Drücken Sie die Taste

Dual-Bildschirm

1

oder

(AUDIO).

*1 Während der Videowiedergabe werden zur Auswahl der Bildschirmgröße [Dual Wide], [Dual Full] und [Full Screen] auf

dem Bildschirm angezeigt.

Anzeigeposition auf Dual-Bildschirm

Sie können per Ziehen und Ablegen den rechten und linken Bildschirmbereich vertauschen.
Zum Vertauschen der Bildschirmbereiche berühren Sie die Mitte des zu verschiebenden Bereichs und ziehen Sie
ihn an die gewünschte Anzeigeposition. Die Positionen werden getauscht, wenn Sie den Finger abheben.

5-DE

Bedienungsanleitung Benutzerregistrierung

Benutzerregistrierung

Sie können bis zu zwei Benutzer registrieren. Nehmen Sie die Einstellungen für die beiden Benutzer unter
Benutzer 1 und Benutzer 2 vor.

1 Drücken Sie die Taste (My Favorites).

Der Meine Favoriten-Bildschirm wird angezeigt.

2 Tippen Sie [Start] an.

Der Bildschirm zum Eingeben des Benutzernamens
für den ersten Benutzer wird angezeigt.

Wenn Sie [Überspringen] berühren, wird der

•

Benutzername als „BENUTZER 1“ oder „BENUTZER
2“ gespeichert und es wird kein BLUETOOTH
Gerät registriert. In diesem Fall werden die
Benutzer nicht automatisch gewechselt.

•

Wenn Sie [Abbrechen] berühren oder die Taste

(My Favorites) drücken, wird wieder der
Ausgangsbildschirm angezeigt, ohne dass ein
Benutzer registriert wird.

3 Geben Sie den Benutzernamen über die

Tastatur ein und berühren Sie [OK].

Der Setup-Bildschirm für das BLUETOOTH Gerät
wird angezeigt.

Berühren Sie [

•

], um den Name zu bearbeiten.

4 Berühren Sie [Link] und dann [OK].

Die BLUETOOTH Geräteliste wird angezeigt.

Wenn Sie [Kein Link] berühren, wird die

•

Benutzerregistrierung beendet, ohne ein
BLUETOOTH Gerät zu registrieren.

5 Berühren Sie [Suchen].

Das System startet die Suche nach BLUETOOTH
Geräten.
Wenn die Suche abgeschlossen ist, wird die
BLUETOOTH Geräteliste angezeigt.

•

Setzen Sie die BLUETOOTH-Einstellung am
vorregistrierten BLUETOOTH Gerät auf [ON].

6 Berühren Sie ein registriertes BLUETOOTH

Gerät und berühren Sie [OK].

Der Meine Favoriten-Bildschirm für BENUTZER 1
wird angezeigt.

Registrieren von Benutzer 2

e

7 Drücken Sie die Taste (My Favorites).

Der Meine Favoriten-Bildschirm wird geschlossen
und der Ausgangsbildschirm wird wieder
angezeigt.

8 Halten Sie die Taste (My Favorites)

mindestens 3 Sekunden lang gedrückt.

Die Meine Favoriten-Benutzeranweisungen warden
angezeigt. Gehen Sie wie in Schritt 2 bis 6 erläutert
vor, um BENUTZER 2 zu registrieren.

6-DE

Radio-Funktionsbildschirm

Verringert die Frequenz

Stationstaste

Durch kurzes Antippen wird
der entsprechende Festsender
eingestellt.
Durch mindestens zwei Sekunden
langes Halten wird der momentan
eingestellte Sender als Festsender
gespeichert.

Ändert den Abstimmmodus

SEEK-Modusanzeige

Verkehrsfunkmodus Ein/Aus

Bedienungsanleitung Radio

RDS-Informationsanzeige
Erhöht die Frequenz

Wechselt das Frequenzband

Wechselt den
Bedienungsknopf

Ändert die Textinformationen

RDS-Anzeige

Speichert Sender automatisch ab

Wechselt den Bedienungsknopf

Empfang mit Nachrichtenpriorität Ein/Aus

MP3-/WMA-/AAC-Betrieb

Rücksprung zum Anfang
der aktuellen Datei/
Rücksprung zum Anfang der
vorhergehenden Datei, wenn
innerhalb der ersten Sekunde
nach Wiedergabebeginn
angetippt/Schneller Rücklauf,
wenn mindestens zwei
Sekunden lang gehalten

Nummer des aktuellen Songs/
Gesamtzahl der Songs
Der Suchbildschirm wird angezeigt

Abgelaufene Zeit

Pause und Wiedergabe

Findet den Anfang des
vorherigen Ordners

Findet den Anfang des
nächsten Ordners

Zeigt den Bildschirm „PTY
auswählen“ an

AF-Funktion Ein/Aus

Bedienungsanleitung CD/MP3/WMA/AAC

MP3-/WMA-/AAC­Informationsanzeige

Sprung zum Anfang der
nächsten Datei/Schneller
Vorlauf, wenn mindestens
zwei Sekunden lang
gehalten

Zufallswiedergabe

Wiederholfunktion

Der Suchbildschirm
wird angezeigt

7-DE

Bedienungsanleitung DVD

DVD-Funktionsbildschirm

Wenn Sie den DVD-Wiedergabebildschirm antippen, wird der DVD-Funktionsbildschirm angezeigt. Die
nachfolgende Abbildung ist ein Beispiel für den DVD-VIDEO-Funktionsbildschirm.

Rücksprung zum Anfang des
aktuellen Kapitels/Rücksprung
zum Anfang des vorhergehenden
Kapitels, wenn innerhalb der ersten
Sekunde nach Wiedergabebeginn
angetippt/Schneller Rücklauf,
wenn mindestens zwei Sekunden
lang gehalten

DVD-Informationsanzeige-2

Abgelaufene Zeit

Pause und Wiedergabe

Stoppen der Wiedergabe

Zeigt den Menübedienbildschirm an

Zeigt den Zifferneingabebildschirm an

Wechselt den Bedienungsknopf

Schaltet zwischen den Blickwinkeln
hin und her

Sprung zum Anfang des
nächsten Kapitels/Schneller
Vorlauf, wenn mindestens
zwei Sekunden lang
gehalten

DVD-Informationsanzeige-1

Verbleibende Wiedergabezeit

Wiederholfunktion

Wechselt den
Bedienungsknopf

Zeigt den
Menübedienbildschirm an

Zeigt den Menübildschirm an

Schaltet zwischen
Audiospuren hin und her

Schaltet zwischen
Untertiteln hin und her

8-DE

Bedienungsanleitung iPod/iPhone (Option)

iPod-/iPhone-Funktionsbildschirm (Option)

Sie können mit dem separat erhältlichen Kabel (KCU-461iV) einen iPod/ein iPhone an dieses Gerät anschließen. Wenn
Sie einen videofähigen iPod anschließen, können Sie nicht nur Musik, sondern auch Videodateien wiedergeben.

Audiomodus

Grafikanzeige
Rücksprung zum Anfang der

aktuellen Datei/Rücksprung zum
Anfang der vorhergehenden Datei,
wenn innerhalb der ersten Sekunde
nach Wiedergabebeginn angetippt/
Schneller Rücklauf, wenn mindestens
zwei Sekunden lang gehalten

Nummer des aktuellen Songs/
Gesamtzahl der Songs
Der Suchbildschirm wird angezeigt

Abgelaufene Zeit

Pause und Wiedergabe

Sprung zur vorhergehenden
Wiedergabeliste/Interpret/Album/
Podcast/Genre/Komponist

Direktwahltastensymbol

Nach einer Musikdatei suchen

Zum Beispiel: Suchen nach einem Interpretennamen

1 Berühren Sie [ (Search)] während der

Wiedergabe.

2 Berühren Sie [Music].

iPod/iPhone­Informationsanzeige

Sprung zum Anfang der
nächsten Datei/Schneller
Vorlauf, wenn mindestens
zwei Sekunden lang
gehalten

Zufallswiedergabe

Wiederholfunktion

Verbleibende
Wiedergabezeit

Der Suchbildschirm wird
angezeigt

Sprung zur nächsten
Wiedergabeliste/zum
nächsten Interpreten/
Album/Podcast/Genre/
Komponisten

4 Berühren Sie den Namen des ausgewählten

Interpreten.

3 Berühren Sie [Artists].

Der Album-Suchbildschirm des gewählten
Interpreten erscheint.
Bei Berühren von [p] des gewünschten Interpreten
werden alle seine Songs wiedergegeben.

5 Berühren Sie den Namen des gewünschten

Albums.

Alle Songs des gewählten Albums werden
angezeigt.
Bei Berühren von [p] des gewünschten Albums
werden alle Songs aus Diesem wiedergegeben.

6 Berühren Sie den Namen des gewünschten

Songs.

Der gewählte Song wird wiedergegeben.

Durch das Antippen von [p] unter der Option „ALL“

•

werden alle Songs aus der List abgespielt.

9-DE

Bedienungsanleitung USB-Speicher (Option)

USB-Speicher-Betrieb (Option)

Sie können Musikdateien (MP3/WMA/AAC) und Videodateien (DivX®), die in einem USB-Speichermedium auf dem
internen Player dieses Systems gespeichert sind, wiedergeben.
Informationen zu der Musik finden Sie unter „MP3-/WMA-/AAC-Betrieb“ (Seite 7).

Video-Modus

Rücksprung zum Anfang
der aktuellen Datei/
Rücksprung zum Anfang der
vorhergehenden Datei, wenn
innerhalb der ersten Sekunde
nach Wiedergabebeginn
angetippt/Schneller Rücklauf,
wenn mindestens zwei
Sekunden lang gehalten

DivX® Informationsanzeige

Der Suchbildschirm wird
angezeigt

Pause und Wiedergabe

Nr. der aktuellen Datei/
Anzahl aller Dateien

Sprung zum Anfang der
nächsten Datei/Schneller
Vorlauf, wenn mindestens
zwei Sekunden lang
gehalten

Abgelaufene Zeit

Wiederholfunktion

Stoppen der Wiedergabe

Findet den Anfang des vorherigen
Ordners

Findet den Anfang des nächsten
Ordners

Wechselt den Bedienungsknopf

Wechselt den
Bedienungsknopf

Der Suchbildschirm wird
angezeigt

Schaltet zwischen
Audiospuren hin und her

Schaltet zwischen
Untertiteln hin und her

10-DE

Bedienungsanleitung BLUETOOTH-Einstellung, BLUETOOTH-Bedienung

Steuerung der Freisprechtelefonfunktion

Telefongespräche über die Freisprecheinrichtung sind nur möglich, wenn ein HFP- (Hands-Free Profile)
kompatibles Mobiltelefon mit dem INE-W920R/INE-W928R verwendet wird.

Herstellen der Verbindung zu einem
BLUETOOTH-kompatiblen Gerät
(Pairing)

1 Berühren Sie das [Setup]-Symbol im

Banner oben.

[Setup]-Symbol

2 Berühren Sie [ (BLUETOOTH)].
3 Berühren Sie [BLUETOOTH].
4 Berühren Sie [o] oder [p] unter

„BLUETOOTH“, um ihn auf „On“ zu stellen.

5 Berühren Sie [ ].
6 Berühren Sie [BLUETOOTH Gerät

auswählen].

8 Berühren Sie [Audio] oder [Hands-free] für

das Gerät aus der Liste, mit dem Sie sich
verbinden möchten.

Audio: Einstellung als Audiogerät.
Hands-free: Einstellung als Freisprecheinrichtung.

9 Wenn die Geräteregistrierung

abgeschlossen ist, erscheint eine Meldung
und das Gerät kehrt in den Normalmodus
zurück.

Der BLUETOOTH-Registrierungsprozess ist je nach

•

Geräteversion und SSP (Simple Secure Pairing)
verschieden. Wenn ein Passcode mit 4 oder 6 Zeichen auf
diesem Gerät erscheint, geben Sie den Passcode mit dem
BLUETOOTH-kompatiblen Gerät ein.
Wenn ein Passschlüssel aus 6 Zeichen auf diesem Gerät
erscheint, überprüfen Sie, ob derselbe Passschlüssel auf
dem BLUETOOTH-kompatiblen Gerät erscheint und
berühren Sie „Yes“.

Annehmen eines Anrufs

1

Ein eingehender Anruf löst den Klingelton
aus und wird auf dem Bildschirm angezeigt.

7 Berühren Sie [Search] unter „No Device“.

Die Geräteliste zeigt bis zu 10 Einträge an.

2 Berühren Sie [ ] oder drücken Sie die Taste

(PHONE).

Das Gespräch wird gestartet.

Auflegen des Telefons

1 Berühren Sie [ ].

Das Gespräch wird beendet.

11-DE

Einbau

Bedienungsanleitung Einbau

Für Benutzer des INE-W928R

Zum Installieren des INE-W928R schlagen Sie
in der Anleitung zum separat erhältlichen
Installations-Kit für den jeweiligen Fahrzeugtyp
nach.

Beim Anschließen an das Bordnetz des Fahrzeugs

•

unbedingt die werkseitig eingebauten Komponenten
(z. B. Bordrechner) beachten. Keinesfalls die
Stromversorgung für das Gerät an diesen Komponenten
abgreifen. Beim Anschluss im Sicherungskasten des INE­W920R/INE-W928R darauf achten, dass die Sicherung
des gewählten Stromkreises die für den INE-W920R/
INE-W928R vorgeschriebene Amperezahl aufweist. Bei
Nichtbeachtung dieses Punktes sind Folgeschäden am
Gerät bzw. am Fahrzeug nicht ausgeschlossen. Wenden
Sie sich im Zweifelsfall an Ihren Alpine-Händler.
Der Monitor muss beim Einbau ganz eingefahren sein.

•

Wenn er offen steht, können Einbauprobleme auftreten.

1 Prüfen Sie vor der Installation, dass das

Öffnen und Schließen des Displays nicht
die Bedienung des Schalthebels behindert.
(nur INE-W928R)

Bewegliches Display

3 Befestigung des Mikrofons.

Beachten Sie Folgendes für den sicheren Gebrauch:

•

Der Einbauort ist stabil und fest.

•

Die Sicht und Tätigkeiten des Fahrers werden
nicht behindert.

•

Das Mikrofon ist dort angebracht, wo die Stimme
des Fahrers gut hörbar ist (an der Sonnenblende
usw.).

Beim Sprechen in das Mikrofon sollten Sie
nicht die Haltung ändern müssen, die Sie zum
Fahren eingenommen haben. Dies könnte Ihre
Aufmerksamkeit vom sicheren Fahren Ihres Wagens
ablenken. Beachten Sie die Richtung und den
Abstand beim Anbringen des Mikrofons. Bestätigen
Sie, ob die Stimme des Fahrers am ausgewählten
Ort gut hörbar ist.

Mikrofon

Kabelklammer
(separat erhältlich)

4 Nehmen Sie den Einbaurahmen vom

Hauptgerät.

Dieses Gerät

2 Die Installation sollte in einem Winkel

zwischen horizontal und 30° erfolgen. Liegt
der Installationswinkel außerhalb dieses
Bereichs, kann es zu Leistungseinbußen
und möglicherweise zu Schäden kommen.

0 - 30°

12-DE

Halterungsklammern
(mitgeliefert)

Schieben Sie das Gerät in den

Einbaurahmen und sichern Sie es.

INE-W920R

e Sichern Sie das Massekabel des Geräts

Einbaurahmen
(mitgeliefert)

Halterung­sklammer

Armaturenbrett

Gummikappe
(mitgeliefert)

Dieses Gerät

mit Hilfe einer bereits am Chassis des
Fahrzeugs vorhandenen Schraube (*1)
an einer sauberen Metallstelle. Schließen
Sie alle anderen Kabel des INE-W920R
an dieses Gerät gemäß den Angaben im
Abschnitt ANSCHLÜSSE an.

Sechskantmutter (M5)

Schraube

Druck-

1

Sechskantbolzen

Platten*

*1

Wenn der angebrachte Einbaurahmen lose im

(mitgeliefert)

Frontplatte*2
(mitgeliefert)

Befestigungsstrebe

Armaturenbrett sitzt, können die Druckplatten geringfügig
gebogen werden, um das Problem zu beheben.

*2 Die mitgelieferte Frontplatte kann angebracht werden.

5 Falls das Fahrzeug eine Stützhalterung

Massekabel

Für die Schraube, gekennzeichnet mit „*2“, eine für den

•

gewählten Einbauort geeignete Schraube verwenden.

aufweist, bringen Sie die lange
Sechskantschraube an der Rückseite des
INE-W920R an und decken sie mit der
Gummikappe ab. Bei einem Fahrzeug ohne
Stützhalterung muss das Hauptgerät mit
Hilfe einer Befestigungsstrebe (nicht im
Lieferumfang) hinten abgestützt werden.

6 Schieben Sie den INE-W920R in das

Armaturenbrett, bis ein Klicken ertönt.
Hierdurch wird sichergestellt, dass das
Gerät vorschriftsmäßig arretiert ist und
nicht aus dem Armaturenbrett rutschen
kann.

Anschlussschema für SPST-Schalter (separat erhältlich)

(Falls keine ACC-Spannungsversorgung vorhanden ist)

INE-W920R
INE-W928R

ACC
(Rot)

BATTERY
(Gelb)

SPST SW (Option)

2

*

Stiftschraube

1

*

Chassis

SICHERUNG
(5A) (Option)

SICHERUNG
(20A) (Option)

Dieses Gerät

Batterie

Wenn Ihr Fahrzeug keine ACC-Spannungsversorgung bietet, schließen Sie das Gerät über einen separat erhältlichen

•

SPST-Schalter (einpoliger Ein-/Ausschalter) und über eine separat erhältliche Sicherung an.
Das Diagramm und die oben angegebene Amperezahl der Sicherung beziehen sich auf den Fall, in dem der INE-W920R/

•

INE-W928R allein verwendet wird.
Wenn das Zuleitungskabel für die geschaltete Stromversorgung (Zündung) des INE-W920R/INE-W928R direkt mit

•

dem Pluspol (+) der Batterie des Fahrzeugs verbunden ist, zieht der INE-W920R/INE-W928R auch im ausgeschalteten
Zustand Strom (einige hundert Milliampere), was ein Entladen der Batterie zur Folge haben kann.

13-DE

Anschlüsse

Anschlüsse 1/2

Bedienungsanleitung Anschlüsse

Antenne

ISO-Antennenstecker

14-DE

IGNITION

(Rot)

GND

(Schwarz)

POWER ANT

(Blau)

10A

REMOTE TURN-ON

PARKING BRAKE

BATTERY

(Gelb)

iPod VIDEO AV-Verbindungskabel
(Mitgeliefert mit KCU-461iV)

USB-Verlängerungskabel
(mitgeliefert)

(Blau/Weiß)

REVERSE

(Orange/Weiß)

(Gelb/Blau)

(Grün)

(Grün/Schwarz)

(Weiß)

(Weiß/Schwarz)

(Grau/Schwarz)

(Grau)

(Violett/Schwarz)

(Violett)

GPS-Antenne (mitgeliefert)

Verbindungssatz KCU­461iV (separat erhältlich)

USB-Speicher
(separat erhältlich)

An den Verstärker bzw. Equalizer

An die Plusader des Rückfahrscheinwerferkabels
am Fahrzeug

An das Handbremsen-Signalkabel

An die Motorantenne

iPod/iPhone
(separat erhältlich)

Nokia-Phone
(separat erhältlich)

Verbindungssatz KCU-230NK für
Nokia-Telefon (separat erhältlich)

Zündschlüssel

Batterie

Hinten links

Vorne links

Lautsprecher

Vorne rechts

Hinten rechts

Anschlüsse 2/2

Verbinden Sie dies mit der optionalen
Fahrzeug-Display-Schnittstellenbox.

An Lenkradfernbedienungs-Schnittstellenbox.
(nur INE-W920R)

REMOTE OUT

(Braun)

REMOTE IN

(Braun)

SPEED SENSOR

(Grün/Weiß)

CAMERA1

CAMERA2

CAMERA SW

(Gelb)

(Rot)

(Weiß)

(Gelb)

(Rot)

(Weiß)

An das Fernbedienungs-Eingangskabel

An das Fernbedienungsausgangskabel

An die Fahrzeug-Drehzahlpausenleitung

An die Front-/Rear-Kamera

An Rear/Other/Kamera

Nicht verwendet

An Lenkradfernbedienungs-Schnittstellenbox
(nur INE-W928R)

Mikrofon (mitgeliefert)

An Videoausgang

An Audioausgängen (R, L)

An Videoeingang

An Audioeingängen (R, L)

Verstärker

Verstärker

Verstärker

Linker Hecklautsprecher

Rechter Hecklautsprecher

Linker Frontlautsprecher

Rechter Frontlautsprecher

Subwoofer

15-DE

Technische Daten

Bedienungsanleitung Technische Daten

MONITOR-ABSCHNITT

Bildschirmgröße 6,1” (INE-W920R)
8,0” (INE-W928R)
LCD-Typ (Flüssigkristallanzeige)
Transparentes TN LCD
Arbeitsprinzip TFT-Aktivmatrix
Anzahl Bildelemente 1.152.000 Pixel
(800 × 3 × 480)
Effektive Anzahl an Bildelementen
mindestens 99%
Beleuchtung LED

UKW-TUNER

Empfangsbereich 87,5 - 108,0 MHz
Mono-Empfindlichkeit 8,1 dBf (0,7 μV/75 Ohm)
Geräuschberuhigung, 50 dB 12 dBf (1,1 μV/75 Ohm)
Ersatzkanal-Abstimmschärfe 80 dB
Störabstand 65 dB
Stereokanaltrennung 35 dB
Gleichwellenselektion 2,0 dB

MW-TUNER

Empfangsbereich 531 - 1.602 kHz
Nutzbare Empfindlichkeit 25,1 μV/28 dBf

LW-TUNER

Empfangsbereich 153 - 281 kHz
Empfindlichkeit (IEC-Standard) 31,6 μV/30 dBf

USB-ABSCHNITT

USB-Anforderungen USB 1.1/2.0
Max. Energieverbrauch 1.000 mA
USB-Klasse USB (Wiedergabe vom Gerät)/

Dateisystem FAT12/16/32
MP3-Decodierung MPEG-1/2 AUDIO Layer-3
WMA-Decodierung Windows Media™ Audio
AAC-Decodierung AAC-LC-Format, „.m4a“-Datei
Anzahl der Kanäle 2-Kanal (Stereo)
Frequenzgang* 5-20.000 Hz (±1 dB)
Gesamtklirrfaktor 0,008% (bei 1 kHz)
Dynamikumfang 95 dB (bei 1 kHz)
Störabstand 100 dB
Kanaltrennung 85 dB (bei 1 kHz)

*

Frequenzgang kann abhängig von Codierungssoftware/Bitrate
abweichen.

USB (Massenspeicher)

CD/DVD-ABSCHNITT

Frequenzgang 5 - 20.000 Hz (±1 dB)
Gleichlaufschwankungen (% WRMS)
unterhalb messbarer Grenzen
Gesamtklirrfaktor 0,008% (bei 1 kHz)
Dynamikumfang 95 dB (bei 1 kHz)
Kanaltrennung 85 dB (bei 1 kHz)
Signalnorm NTSC/PAL
Horizontale Auflösung mindestens 500 Zeilen
Video-Ausgangspegel 1 Vs-s (75 Ohm)
Video-Störabstand DVD: 60 dB
Audio-Signal-Rauschabstand 100 dB

16-DE

PICKUP

Wellenlänge DVD: 666 nm
CD: 785 nm
Laserleistung CLASS II

GPS-ABSCHNITT

GPS-Empfangsfrequenz 1.575,42 ±1 MHz
Empfindlichkeit der
GPS-Empfangsfrequenz -130 dB max.

BLUETOOTH-ABSCHNITT

BLUETOOTH-Spezifikation Bluetooth V2.1+EDR
Ausgangsleistung +4 dBm Max. (Leistungsklasse 2)
Profile HFP (Hands Free Profile)

OPP (Object Push Profile)
PBAP (Phone Book Access Profile)
A2DP (Advanced Audio
Distribution Profile)
AVRCP (Audio/Video Remote
Control Profile)

ALLGEMEINES

Spannungsversorgung 14,4 V Gleichspannung

Betriebstemperatur -20°C bis + 60°C
Maximale Ausgangsleistung 50 W × 4
Ausgangsspannung 2.000 mV/10 kOhm (INE-W920R)

4.000 mV/10 kOhm (INE-W928R)
Gewicht 2,26 kg (INE-W920R)
2,76 kg (INE-W928R)
Audio-Ausgangspegel (INE-W920R /INE-W928R)
Vorverstärkerausgang
(Front, Heck): 2 V/10 kOhm (max.) / 4 V/10 kOhm

Vorverstärkerausgang
(Subwoofer): 2 V/10 kOhm (max.) / 4 V/10 kOhm

AUX OUT: 1,2 V/10 kOhm / 1,2 V/10 kOhm

(11 - 16 V zulässig)

(max.)

(max.)

GEHÄUSEGRÖSSE (INE-W920R /INE-W928R)

Breite 178 mm / 178 mm
Höhe 100 mm / 100 mm
Tiefe 164,4 mm / 152,2 mm

VORSPRUNGGRÖSSE (INE-W920R /INE-W928R)

Breite 170 mm / 197 mm
Höhe 95 mm / 124,4 mm
Tiefe 18,5 mm / 30,2 mm

Aufgrund ständiger Produktverbesserungen bleiben

•

Änderungen an technischen Daten und Design ohne
Vorankündigung vorbehalten.
Das LCD-Display (Flüssigkristallbildschirm) wird mit

•

hochpräzisen Fertigungsverfahren hergestellt. Der Anteil
der effektiven Bildpunkte beträgt mehr als 99,99%. Dies
wiederum bedeutet, dass bis zu 0,01% der Bildpunkte
unter Umständen dauerhaft aktiviert oder deaktiviert
sind.

In diesem Gerät kommt Kopierschutztechnologie zum

•

Einsatz, die durch US-Patente und andere geistige
Eigentumsrechte der Rovi Corporation geschützt
sind. Reverse Engineering und Disassemblierung sind
verboten.

Hergestellt unter Lizenz von Dolby Laboratories. Dolby

•

und das Doppel-D-Symbol sind Marken der Dolby
Laboratories.

•

Windows Media und das Windows-Logo sind Marken
oder eingetragene Marken der Microsoft Corporation
in den USA und/oder anderen Ländern.

•

iPhone, iPod, iPod classic, iPod nano, iPod touch und
iTunes sind Marken von Apple Inc. in den USA und
anderen Ländern.

•

„Made for iPod“ und „Made for iPhone“ bedeuten,
dass ein elektronisches Zubehör speziell für den
Anschluss eines iPod bzw. iPhone entworfen und
vom Entwickler für die Übereinstimmung mit den
Leistungsstandards von Apple zertifiziert wurde. Apple
ist nicht verantwortlich für den Betrieb dieses Geräts
oder dessen Einhaltung der Sicherheitsstandards und
behördlichen Auflagen. Beachten Sie bitte, dass der
Gebrauch dieses Zubehörs mit einem iPod oder iPhone
die Funkleistung beeinträchtigen kann.

•

© 2010 Nokia. Alle Rechte vorbehalten. Nokia und
Works with Nokia sind Marken oder eingetragene
Marken der Nokia Corporation.

•

DivX®, DivX Certified® und die zugehörigen Logos
sind Marken der Rovi Corporation oder ihrer
Tochtergesellschaften und werden unter Lizenz
verwendet.

•

Die Wortmarke BLUETOOTH® und die Logos sind
eingetragene Marken von Bluetooth SIG, Inc.,
und jegliche Nutzung solcher Marken von Alpine
Electronics, Inc. unterliegt den Lizenzbestimmungen.

•

„MPEG Layer-3 Audio-Codiertechnologie ist von
Fraunhofer IIS und Thomson lizenziert.“

•

„Die Lieferung dieses Produkts schließt lediglich eine
Lizenz für private, nicht kommerzielle Nutzung ein und
beinhaltet weder eine Lizenz noch ein impliziertes
Nutzungsrecht für einen kommerziellen (d. h. Gewinn
bringenden) Einsatz für Echtzeit-Rundfunk (terrestrisch,
über Satellit, Kabel und/oder beliebige andere Medien),
Senden/Streaming über das Internet, Intranets und/
oder andere Netzwerke sowie andere elektronische
Inhalts-Vertriebssysteme wie Pay-Audio- oder Audio­on-Demand-Anwendungen. Für solche Einsatzzwecke
ist eine unabhängige Lizenz erforderlich. Weitere
Einzelheiten finden Sie unter
http://www.mp3licensing.com“

©1993-2011 NAVTEQ. Alle Rechte vorbehalten.
Teile ©2011, Microsoft Corporation. Alle Rechte
vorbehalten.

17-DE

R

ALPINE ELECTRONICS MARKETING, INC.

1-7, Yukigaya-Otsukamachi, Ota-ku,

Tokyo 145-0067, JAPAN

Phone: [phone]

ALPINE ELECTRONICS OF AMERICA, INC.

19145 Gramercy Place, Torrance,

California 90501, U.S.A.

Phone 1-800-ALPINE-1 (1-800-257-4631)

1-888-NAV-HELP (1-888-628-4357)

ALPINE ELECTRONICS OF CANADA, INC.

777 Supertest Road, Toronto,

Ontario M3J 2M9, Canada

Phone 1-800-ALPINE-1 (1-800-257-4631)

1-888-NAV-HELP (1-888-628-4357)

ALPINE ELECTRONICS OF AUSTRALIA PTY. LTD.

161-165 Princes Highway,

Hallam Victoria 3803, Australia

Phone [phone]

ALPINE ELECTRONICS GmbH

Wilhelm-Wagenfeld-Str. 1-3,

80807 München, Germany

Phone [phone]

ALPINE ELECTRONICS OF U.K. LTD.

Alpine House Fletchamstead Highway,

Coventry CV4 9TW, U.K.

Phone [phone]

ALPINE ELECTRONICS FRANCE S.A.R.L.

(RCS PONTOISE B 338 101 280)

98, Rue de la Belle Etoile, Z.I. Paris Nord Il,

B.P. 50016, 95945 Roissy Charles de Gaulle Cedex,

France

Phone [phone]

ALPINE ITALIA S.p.A.

Viale C. Colombo 8, 20090 Trezzano

Sul Naviglio (MI), Italy

Phone [phone]

ALPINE ELECTRONICS DE ESPAÑA, S.A.

Portal de Gamarra 36, Pabellón, 32

01013 Vitoria (Alava)-APDO 133, Spain

Phone [phone]

ALPINE ELECTRONICS (BENELUX) GmbH

Leuvensesteenweg 510-B6,

1930 Zaventem, Belgium

Phone [phone]

YAMAGATA (Wuxi) Co., Ltd.

Block 28-25, Changjiang Nanlu, WND, jiangsu,

China

S/NO. LABEL

Designed by ALPINE Japan

Printed in China

68-21057Z30-A (Y_A5)
