V1.000.11-2019
AGB Alphacool ES Reservoir 1U - DDC Version -
DEUTSCH .................................................................................................................................................... 1
SICHERHEITSHINWEISE ..................................................................................................................... 1
MONTAGEMATERIAL ......................................................................................................................... 2
TECHNISCHE DETAILS ....................................................................................................................... 2
MONTAGE .............................................................................................................................................. 3
BEFESTIGEN DES AUSGLEICHSBEHÄLTERS ................................................................................ 5
IN BETRIEB NEHMEN .......................................................................................................................... 5
ENGLISH ....................................................................................................................................................... 6
SAFETY INSTRUCTION ...................................................................................................................... 6
MOUNTING MATERIAL ..................................................................................................................... 7
TECHNICAL DETAILS ......................................................................................................................... 7
INSTALATION ....................................................................................................................................... 8
FIXING THE EXPANSION TANK ................................................................................................. 10
PUT INTO OPERATION .................................................................................................................. 10
FRANÇAIS ................................................................................................................................................. 11
INSTRUCTIONS DE SECURITE ..................................................................................................... 11
MONTAGEMATÉRIAU ..................................................................................................................... 12
DÉTAILS TECHNIQUES ................................................................................................................... 12
MONTAGE ........................................................................................................................................... 13
FIXATION DU VASE D'EXPANSION ........................................................................................... 15
MIS EN SERVICE ................................................................................................................................ 15
AGB Alphacool ES Reservoir 1U - DDC Version - - Deutsch
1
Deutsch
SICHERHEITSHINWEISE
LESEN SIEDIE SICHERHEITSHINWEISE, BEVOR SIE MIT DER INSTALLATION BEGINN
Nicht geeignet für Kinder unter 6 Jahren (enthält verschluckbare Kleinteile).
• Betreiben Sie keine Kühlkomponenten ohne sicher zu stellen, dass Kühlmittel durch das Kühlsystem fließt. Nicht mit Kühlmittel betriebene Kühler können
sehr heiß werden. Es besteht Verbrennungsgefahr.
• Nicht mit Kühlmittel durchströmte Kühler können die Hardware des Computers zerstören. Vergewissern Sie sich immer, dass die Pumpe beim Einschalten der
Hardware ihre Funktion aufnimmt.
• Bitte beachten Sie, dass zum Anziehen der Anschlüsse keine Werkzeuge wie Schraubenschlüssel, Zangen oder ähnliches verwendet werden dürfen! Alle
Produkte aus Kunststoff oder Gewindeanschlüsse aus Metall, die mit Kunststoffteilen verbunden sind, werden mit Werkzeug schne ll überlastet! Hierdurch
entstandene Risse oder andere Beschädigungen sowie Schaden durch austretende Kühlflüssigkeit fallen nicht in die Gewährleistung!
• Verwenden Sie nur Anschlüsse mit einem Dichtring! Durch den Dichtring reicht ein festes Anziehen mit der Hand völlig aus! In Ausnahmefällen werden Sie in
der Anleitung eindeutig auf die Verwendung von Werkzeug hingewiesen!
• Falls noch nicht erfolgt, überzeugen Sie sich bitte von der Funktion Ihrer Hardware, sowie des Kühlsystems (Dichtheit, Pumpenfunktion und Lüfter). Sie
minimieren so den Aufwand bei der Suche möglicher Fehlerquellen. ALPHACOOL INTERNATIONAL GMBH übernimmt nicht die Garantie des Herstellers der
elektronischen Bauteile und Komponenten. Die Montage des Kühlsystems erfolgt auf eigenes Risiko.
• Die Schrauben sollten nicht zu fest angezogen werden. Wenn Sie die Schrauben übermäßig fest angezogen haben, können sich die Haltebolzen lösen und es
ist keine gleichmäßige Auflage des Kühlers mehr gewährleistet.
• Bei Anschlüssen mit 8 mm Gewindelänge kann es zu Durchflussminimierung kommen.
• Wir empfehlen einen Dichtigkeitstest vor Montage / Einbau des Kühlers. Der Wasserdruck im Kreislauf der Wasserkühlung darf maximal 0,8 Bar sein.
• Falls nicht erfolgt, überzeugen Sie sich, dass der Kühler alle zu kühlenden Bauteile mit Wärmeleitpaste und / oder Wärmeleitpads berührt.
• Verwenden Sie ausschließlich destilliertes Wasser oder ALPHACOOL CAPE KELVIN CATCHER in Ihrem Kühlkreislauf. Entstandene Schäden durc h ungeeignete
Kühlflüssigkeit fallen nicht in die Gewährleistung!
Bestimmungsgemäßer Betrieb
Die ALPHACOOL INTERNATIONAL GMBH-Kühlkomponenten sind für die Kühlung von Computerbauteilen von ALPHACOOL zugelassen. Bei artfremder Nutzung
erlischt die Gewährleistung.
Gewährleistung
1. Angaben, Zeichnungen, Abbildungen, technische Daten, Gewichts-, Maß- und Leistungsbeschreibungen die in Prospekten, Katalogen, Rundschreiben,
Anzeigen oder Preislisten enthalten sind, haben rein informativen Charakter. Wir übernehmen keine Gewähr für die Richtigkeit dieser Angaben. Hinsichtlich
der Art und des Umfangs der Lieferung sind allein die in Bestellung und Auftragsbestätigung enthaltenen Angaben ausschlaggebend.
2. Soweit ein gewährleistungspflichtiger Mangel vorliegt, sind Sie im Rahmen der gesetzlichen Bestimmungen berechtigt, Nacherfüllung zu verlangen, vom
Vertrag zurückzutreten oder den Kaufpreis zu mindern. Die Verjährungsfrist von Gewährleistungsansprüchen für die gelieferte Ware beträgt zwei Jahre ab
Erhalt der Ware, falls Sie Verbraucher (§ 13 BGB) sind. Sind Sie Unternehmer (§ 14 BGB), so gilt die Maßgabe, dass die Verjährungsfrist nur ein Jahr beträgt.
3. Der Gewährleistungsanspruch gilt nur im Zusammenhang mit der Originalrechnung, dem Kassenbeleg oder einer Bestätigung von ALPHACOOL
INTERNATIONAL GMBH über den Gewährleistungsanspruch.
4. Es liegt allein im Ermessen von ALPHACOOL INTERNATIONAL GMBH, das defekte Produkt oder defekte Bestandteile zu reparieren oder zu ersetzen. Das
jeweils ersetzte Produkt oder der Bestandteil geht in das Eigentum von ALPHACOOL INTERNATIONAL GMBH über.
5. Alle Gewährleistungsansprüche werden von ALPHACOOL INTERNATIONAL GMBH oder durch beauftragte Fachhändler durchgeführt. Wird die Reparatur von
einer nicht autorisierten oder beauftragten Person durchgeführt, übernimmt ALPHACOOL INTERNATIONAL GMBH weder Kosten noch Haf tung, es sein denn,
die Reparatur ist vorher mit ALPHACOOL INTERNATIONAL GMBH abgestimmt worden.
6. Alle Kosten, die aus einer etwaigen Umrüstung der Produkte entstehen, werden von ALPHACOOL INTERNATIONAL GMBH nicht überno mmen.
7. Die Gewährleistung von ALPHACOOL INTERNATIONAL GMBH schließen die folgenden Punkte nicht ein:
7.1. Regelmäßige Kontrollen, Wartung und Reparatur oder der Ersatz von Verschleißteilen
7.2. Falsche Bedienungen oder Defekte durch fehlerhafte Installation.
7.3. Schäden, verursacht durch Sturm, Wasser, Feuer, Überspannung, höhere Gewalt oder Krieg, fehlerhaftem Anschluss an das Netz,
unzureichende oder fehlerhafte Belüftung oder andere Gründe, auf die ALPHACOOL INTERNATIONAL GMBH keinen Einfluss hat.
7.4. Schäden, die durch den Transport oder unsachgemäße Verpackung entstehen.
8. Die in dem jeweiligen Land geltenden Rechte des Verbrauchers, z.B. Forderungen gegenüber dem Verkäufer, wie im Kaufvertrag niedergelegt, werden von
dieser Gewährleistungserklärung nicht berührt. ALPHACOOL INTERNATIONAL GMBH, ihre Niederlassungen und Distributoren, haften nicht für direkte oder
indirekte Schäden oder Verluste, soweit nicht zwingende gesetzliche Bestimmungen dem entgegenstehen.
9. ALPHACOOL INTERNATIONAL GMBH übernimmt nicht die Gewährleistung des Herstellers der elektronischen Bauteile und Komponenten. Die Montage des
Kühlers erfolgt auf eigenes Risiko.
Wenden Sie sich an ein autorisiertes Entsorgungsunternehmen
in Ihrem Land. Eine Entsorgung mit dem Hausmüll (unsortierter Müll)
oder ähnliche Einrichtungen für die Sammlung kommunaler Abfälle
sind nicht zulässig.
AGB Alphacool ES Reservoir 1U - DDC Version - - Deutsch
2
MONTAGEMATERIAL
AGB Alphacool ES Reservoir 1U - DDC Version
1x
Ausgleichsbehälter
1x
Klettband
5x
Verschlussschraube
1x
Doppelnippel
4x
3x6
4x
M4x35
1x
Verschlussschrauben
- Tool
TECHNISCHE DETAILS
[Maße in mm]
AGB Alphacool ES Reservoir 1U - DDC Version - - Deutsch
3
MONTAGE
PUMPENMONTAGE
Verschrauben Sie Ihre Pumpe mit einem O-Ring auf dem Ausgleichsbehälter:
PUMPE ANSCHLIESSEN
Die Montage der DDC Pumpe wird auf dem Beiblatt
beschrieben.
MONTAGE AM RADIATOR
Der Doppelnippel besteht aus zwei drehbaren Teilen.
Schrauben sie jeweils eine Seite in den Radiator und die
andere Seite in den Ausgleichsbehälter.
Nutzen Sie das
Verschlussschrauben-Tool.
AGB Alphacool ES Reservoir 1U - DDC Version - - Deutsch
4
MONTAGE OHNE RADIATOR
Sie könnenden den Ausgleichsbehälter auch einzeln, ohne Radiator nutzen. Schließen Sie die
Schläuche am Ausgleichsbehälter an und verschließen Sie die nicht benötigten Einlässe mithilfe
der Verschlussschrauben. Es gibt eine Vielzahl von Eingängen (hier transparent Dargestellt).
AGB Alphacool ES Reservoir 1U - DDC Version - - Deutsch
5

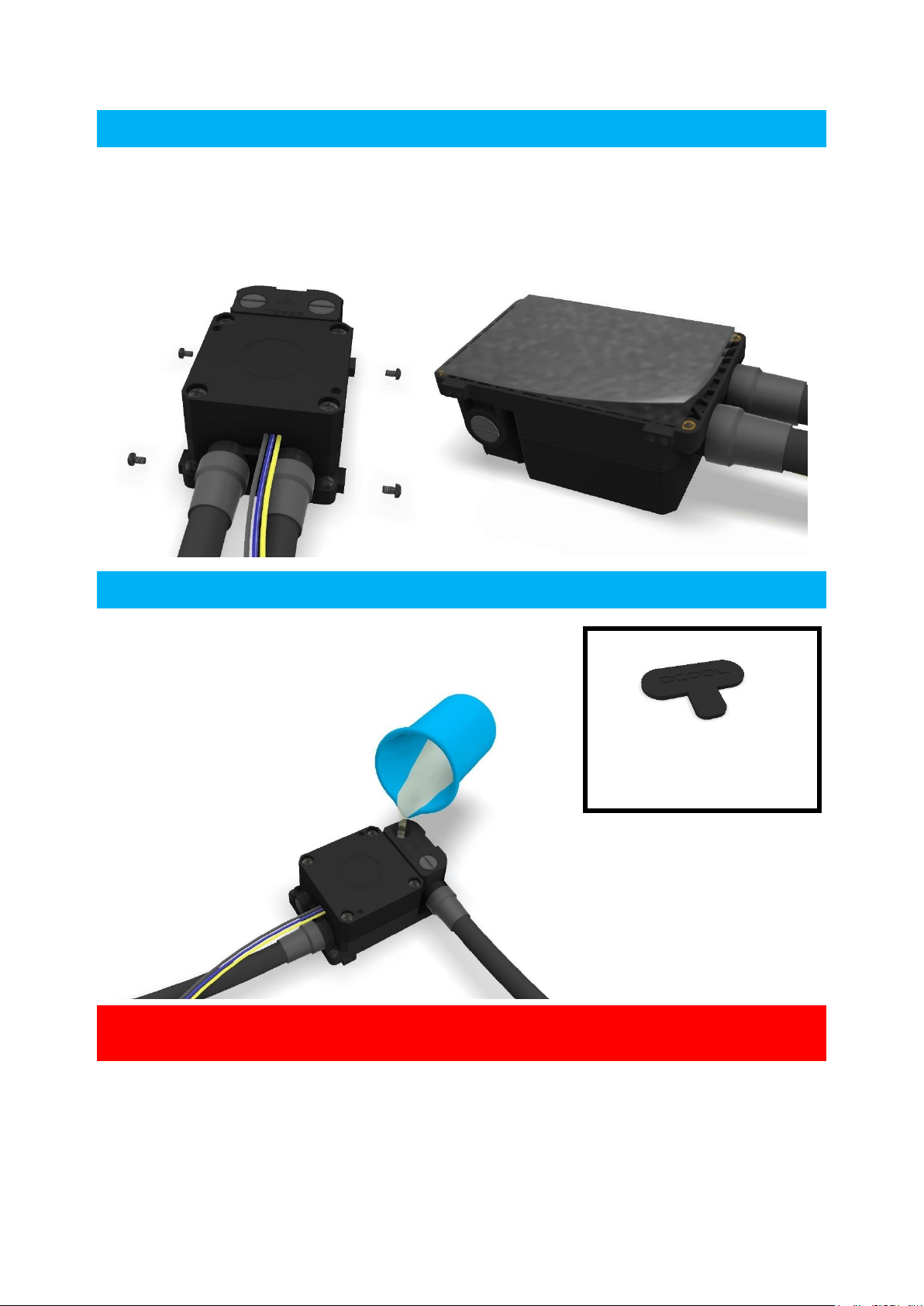

BEFESTIGEN DES AUSGLEICHSBEHÄLTERS
Sie können den Ausgleichsbehälter entweder in eine 2,5 Zoll SSD Aufnahme fest
verschrauben. Je nach Einbaurichtung stehen verschiedene M3 Locher zur Auswahl.
Sollte es keine Möglichkeit geben den Ausgleichsbehälter zu verschrauben, kann er mit Hilfe des
doppelseitigen Klettband auf einer freien Fläche aufgeklebt werden.
IN BETRIEB NEHMEN
Vergewissern Sie sich das alle Öffnungen verschlossen sind.
Befüllen Sie nun den Ausgleichsbehälter mithilfe eines Trichters
oder Bechers durch den oberen Fillport.
Wir empfehlen ausschließlich klare Kühlflüssigkeiten aus unserer eigenen Produktion (CKC
oder Eiswasser Crystal –kein UV!) oder reines destilliertes bzw. Osmose-gefiltertes Wasser.
Nach der ersten Inbetriebnahme der Pumpe sinkt der Wasserspiegel, da das Wasser die Luft im
Kreislauf erst verdrängen muss. Damit die Pumpe nicht trocken läuft, muss der
Ausgleichsbehälter stetig befüllt werden bis die Wasserspiegel im Ausgleichsbehälter nicht weiter
absinkt.
Nutzen Sie das
Verschlussschrauben-Tool.
AGB Alphacool ES Reservoir 1U - DDC Version - - English
6
English
SAFETY INSTRUCTION
READ THE SAFETY INSTRUCTIONS BEFORE STARTING THE INSTALLATION
• Not suitable for children under 6 years. (contains small parts which could be swallowed).
• Do not run any cooling components without ensuring that cooling liquid is flowing through the cooling system. Coolers operated without coolant can become
very hot. Caution: Burn Hazard!
• Coolers that have no coolant flowing through them can destroy the computer hardware. When switching on the hardware, always make sure that the pump
is working.
• Please note when tightening the connectors or fittings, no tools such as screwdrivers, pliers, or wrenches should be used. All plastic products or metal
threaded connections, which are linked with plastic parts, are easily over-loaded with tools. Cracking or other damages incurred in this way, as well as damage
from leaking coolant, are not covered under the warranty!
• Use only connectors with a sealing o-ring. When using a sealing ring a firm tightening with the hand is enough. Your instruction manual will clearly refer to
the use of tools in exceptional cases.
• If you have not done so yet, please check your hardware and cooling system (tightness, pump function and fans). This will minimize time spent searching for
possible problems. ALPHACOOL INTERNATIONAL GMBH accepts no liability on the warranty of the manufacturer of the electronic co mponents. The assembly
of the cooling system takes place at your own risk.
• The screws should not be tightened too firmly. If you tighten the screws excessively, the knurled nuts can loosen and the cooler´s uniform pressure is no
longer guaranteed.
• Fasten the connections of your choice to the cooler. Do not use tools such as wrenches for fastening the connections. Connectors with 8mm long threads
may stop the flow.
• We recommend a tightness test before assembling/installing the cooler. The water pressure in the water cooling loop can be at a maximum of 0.8 bar. DO
NOT use tools on the connectors.
• Ensure that the cooler is touching all components to be cooled through thermal grease and thermal pads.
• Only use distilled water or ALPHACOOL CAPE KELVIN CATCHER in your cooling circuit. Damage caused by unsuitable coolant is not covered by the warranty!
Specified normal operation
All ALPHACOOL INTERNATIONAL GMBH cooling components are constructed and licensed for ALPHACOOL INTERNATIONAL GMBH computer co nstruction
parts. The warranty expires in case of misuse.
Warranty
1. Data, designs, illustrations, technical data, weight, measurement and specifications, contained in folders, catalogues, circulars, announcements or price lists,
have a purely informative character. We do not undertake warranty for the correctness of these data. As to the kind and the range of delivery, the data
contained in the order and confirmation of order alone are decisive.
2. If there is a lack of warrantor, you are entitled, on the basis of the legal regulations to require subsequent delivery, to withdraw from the contract or reduce
the purchase price. If you are a consumer, the limitation period of warranty claims for the supplied commodity amounts to two years starting from receipt of
goods (§ 13 BGB). If you are an entrepreneur, in accordance with legal conditions the limitation period amounts to only one year (§ 14 BGB).
3. The warranty claim is valid only in combination with the original invoice, the sales slip or an ALPHACOOL confirmation on warranty claim.
4. It is ALPHACOOL INTERNATIONAL GMBHs own discretionary authority to replace or repair the defective product or defective component. The replaced
product or component changes into property of ALPHACOOL INTERNATIONAL GMBH.
5. All warranty claims are accomplished by ALPHACOOL INTERNATIONAL GMBH or its authorized dealers. If the repair is carried out by a non-authorized or
assigned person, ALPHACOOL INTERNATIONAL GMBH does not take over either costs or liability, unless the repair has been previously agreed upon with
ALPHACOOL INTERNATIONAL GMBH.
6. All costs resulting from refitting of the products are not taken over by ALPHACOOL INTERNATIONAL GMBH.
7. ALPHACOOL INTERNATIONAL GMBHs warranty excludes the following points:
7.1. Regular controls maintenance and repair or the replacement of parts subject to regular wear and tear.
7.2. Improper manipulation or defects caused by incorrect installation.
7.3. Damages caused by storm, water, fire, overvoltage, acts of God, war, incorrect connection to the net, insufficient or incorrect ventilation or
other reasons over which ALPHACOOL INTERNATIONAL GMBH has no influence.
7.4. Damages resulting from transportation or improper packaging.
8. Consumer´s rights are valid in the respective country; demands made to the salesman, as explained and laid down in the sales contract, will not be covered
by this warranty. ALPHACOOL INTERNATIONAL GMBH, its Branch Office and Distributors, are not responsible for direct or indirect damage or losses, as far as
the
compelling legal regulations do not oppose it.
9. ALPHACOOL INTERNATIONAL GMBH does not take over the warranty of the manufacturer of the electronic construction units and components. The
assembly of the cooler takes place at your own risk.
Contact an authorized waste management company in your country. A
waste removal with the municipal waste (unsorted garbage) or similar
mechanisms for the collection of local wastes is not permissible!
AGB Alphacool ES Reservoir 1U - DDC Version - - English
7
MOUNTING MATERIAL
AGB Alphacool ES Reservoir 1U - DDC Version
1x
reservoir
1x
velcro
5x
G1/4‘‘ plugs
1x
double ipple
4x
3x6
4x
M4x35
1x
screw plug tool
TECHNICAL DETAILS
[Dimensions in mm]
AGB Alphacool ES Reservoir 1U - DDC Version - - English
8
INSTALATION
INSTALLATION OF THE PUMP
Screw your pump with an O-ring on the expansion tank:
CONNECT PUMP
The installation of the DDC pump is described on the
supplementary sheet.
MOUNTING ON A RADIATOR
The double nipple consists of two rotatable side‘s. Screw one
side into the radiator and the other side into the expansion
tank.
Use the plug key
AGB Alphacool ES Reservoir 1U - DDC Version - - English
9
MOUNTING WITHOUT RADIATOR
You can also use the reservoir individually without a radiator.
Connect the hoses to the reservoir and close the unused inlets
with the screw plugs. There are a large number of threads
(shown here in transparent form).
Use the plug key
AGB Alphacool ES Reservoir 1U - DDC Version - - English
10
FIXING THE EXPANSION TANK
You can also mount the reservoir in a 2,5 Zoll SSD Mounting bracket. For the Installation
direction are various M3 hole.
If it is not possible to screw the reservoir in place, you can use the double-sided velcro tape. It
has adhesive strips on both sides to keep the reservoir securely in place.
PUT INTO OPERATION
Make sure all openings are closed. Now fill the reservoir
through the upper fill port by using a funnel or beaker.
We only recommend clear coolants from our own production (CKC or Eiswasser Crystal no UV!) or pure distilled or osmosis filtered water.
After the pump has been put into operation for the first time, the water level drops because the
water must first displace the air in the circuit. To prevent the pump from running dry, the
expansion tank must be continuously filled until the water level in the expansion tank does not
drop further.
Use the plug key
AGB Alphacool ES Reservoir 1U - DDC Version - - français
11
français
INSTRUCTIONS DE SECURITE
LISEZ LES INSTRUCTIONS DE SECURITE AVANT DE COMMENCER L‘INSTALLATION
• Ne convient pas aux enfants de moins de 6 ans (contient de petites pièces).
• N’allumez jamais le système sans un liquide de refroidissement. Les refroidisseurs sans liquide de refroidissement produisent des très grandes chaleurs. Il y a
le risque de se brûler.
• Ne pas utiliser de liquide de refroidissement dans le refroidisseur peut détruire des composants de l‘ordinateur. Assurez-vous que lors de l’allumage la
pompe démarre. Les filetages en métal en connexion avec du plastique sont susceptible à s’abimer lors de l’utilisation excessif avec des outils. Des dommages
et fissures crées ainsi et les fuites du liquide de refroidissement ne sont pas couvertes par la garantie!
• Utilisez uniquement des raccords avec des joints ! Il suffit de serres ces raccords à la main! Dans des cas
exceptionnels, l’utilisation des outils est clairement indiquée dans la notice!
• Assurez-vous du bon fonctionnement de votre matériel, ainsi que du système de refroidissement (étanchéité, pompes et ventilateurs). Si ne pas déjà fait.
Vous minimisez ainsi l‘effort lors de la recherche de sources d‘erreurs possibles. ALPHACOOL INTERNATIONAL GMBH ne garantit pas les composants
électroniques d’autres fabricants. L‘installation du système de refroidissement est à votre propre risque.
• Les vis ne doivent pas être trop serrés. Si vous avez trop serré les vis, les boulons de fixation peuvent se desserrer. Le bloc de refroidissement sera mal installé
dans ce cas.
• L’utilisation de raccords avec 8mm de filetage peut entrainer des réductions du débit.
• Nous recommandons un test d‘étanchéité avant le montage / installation du refroidisseur. La pression de l‘eau
dans la circulation ne doit pas dépasser 0,8 bar.
• Assurez-vous que tous les composants à refroidir sont touchés par la pâte ou des pads thermiques.
• Veuillez utiliser que de l’eau déminéralisé ou ALPHACOOL CAPE KELVIN CATCHER dans votre circuit de refroidissement. Des dommages causés par des
liquides inappropriés ne font dans aucun cas parti de la garantie.
Toute autre utilisation est considérée comme inappropriée et, par conséquent, dangereuse
Les composants de refroidissement d’ALPHACOOL INTERNATIONAL GMBH sont agréés pour le refroidissement de composants d´ordinateur d’ALPHACOOL. En
cas d´ utilisation non conforme la garantie sera annulée.
Garantie
1. Des informations, dessins techniques, illustrations, données techniques, descriptions de poids, mesure et performance contenus dans les prospects,
catalogues, circulaires, annonces ou la listes de prix, ont un caractère purement informatif. Nous ne portons aucune garantie en faveur de la justesse de ces
informations. Concernant le type et volume de la livraison, seulement les informations contenues dans la commande et la
confirmation de la commande sont décisives.
2. En cas de défaut couvert par la garantie vous êtes autorisés, en vertu des lois y correspondantes, de demander un remplacement, retracter du contrat ou
demander une diminution du prix d´achat. La période de prescription de la garantie pour la marchandise livrée est fixée à deux ans, au cas où vous soyez
consommateur (§13 du Code civil). Si vous êtes entrepreneur, la période de prescription sera fixée à seulement un an (§14 du Code civil).
3. La garantie est valable qu’avec la facture originale, le ticket de caisse ou une confirmation de garantie de la part d’ALPHACOOL INTERNATIONAL GMBH.
4. L´appréciation d´ALPHACOOL INTERNATIONAL GMBH déterminera l’action entreprise, soit de réparer ou remplacer le produit ou composant en défaut. Le
produit ou composant remplacé (défectueux) passe dans la propriété d´ALPHACOOL INTERNATIONAL GMBH.
5. Tous les droits à la garantie sont effectués directement par ALPHACOOL INTERNATIONAL GMBH ou ses revendeurs délégués. Si la réparation est effectuée
par une personne non autorisée ou mandatée, ALPHACOOL INTERNATIONAL GMBH ne participera pas aux dépenses et ne prendra aucune responsabilité, sauf
si la réparation a été avant convenu avec ALPHACOOL INTERNATIONAL GMBH au préalable.
6. Tous les couts occasionnent par une éventuelle adaptation du produit, ne sont pas prises en charge par ALPHACOOL INTERNATIONAL GMBH.
7. Les points suivants ne sont pas comprises dans la garantie d’ALPHACOOL INTERNATIONAL GMBH:
7.1. Contrôles réguliers, maintenance et réparation ou le remplacement de pièces d´usage.
7.2. Mauvaise utilisation ou défauts par une installation incorrecte.
7.3. Dommages cause par orage, eau, feu, surtension, un cas de force majeure ou une guerre, raccordement défectueux au réseau, aération
insuffisante ou défectueuse ou d´autres raisons, sur lesquels ALPHACOOL INTERNATIONAL GMBH n´a pas d´influence.
7.4. Dommages causés par le transport ou une emballage inadéquat.
8. Les droits de consommateur étant en vigueur dans le pays respectif, par exemple des demandes envers le vendeur, comme déposés dans le contrat de
vente, ne sont pas touchés par cette notice de garantie d’ALPHACOOL INTERNATIONAL GMBH, leurs établissements et distributeurs ne portent pas
responsabilité directe ou indirect des dommages ou des pertes jusqu´à ce que des définitions légales irréfutables se lui opposent.
9. ALPHACOOL INTERNATIONAL GMBH ne prend pas la garantie du fabricant des éléments et composants électroniques. L´assemblage du refroidisseur
s´effectue à vos risques.
Adressez-vous à une entreprise de traitement des déchets autorisée
dans votre pays. Un traitement des déchets comme déchet domestique
ou le débarrasse dans des institutions semblables pour la collection des
déchets communaux sont illicites!
AGB Alphacool ES Reservoir 1U - DDC Version - - français
12
MONTAGEMATÉRIAU
AGB Alphacool ES Reservoir 1U - DDC Version
1x
réservoir de
dilatation
1x
scratch
6x
vis de blocage G1/4‘‘
1x
double mamelon
4x
Vis M3x6
4x
Vis M4x35
1x
outil de vissage
DÉTAILS TECHNIQUES
[dimensions en mm]
AGB Alphacool ES Reservoir 1U - DDC Version - - français
13
MONTAGE
MONTAGE DE LA POMPE
Vissez votre pompe à un joint torique sur le vase d'expansion:
RACCORDER LA POMPE
La pompe DDC est raccordée dans la feuille supplémentaire.
MONTAGE SUR LE RADIATEUR
Visser le raccord double dans le radiateur et dans le vase
d'expansion.
Utilisez l’outil de bouchon.
AGB Alphacool ES Reservoir 1U - DDC Version - - français
14
ASSEMBLAGE SANS RADIATEUR
Vous pouvez également utiliser le vase d'expansion
individuellement sans radiateur. Raccordez les flexibles au
vase d'expansion et fermez les entrées non utilisées à l'aide
des bouchons filetés. Il y a un grand nombre d'entrées
(montrées ici sous forme transparente).
Utilisez l’outil de bouchon.
AGB Alphacool ES Reservoir 1U - DDC Version - - français
15
FIXATION DU VASE D'EXPANSION
Vous pouvez soit visser le réservoir dans un support SSD de 2,5 ". Selon le sens de
l'installation, différents poinçons M3 sont disponibles.
S'il n'est pas possible de visser le vase d'expansion ensemble, il peut être collé sur une surface
fine à l'aide de la bande Velcro double face.
MIS EN SERVICE
Assurez-vous que toutes les ouvertures sont fermées.
Remplissez ensuite le vase d'expansion par l'orifice de
remplissage supérieur à l'aide d'un entonnoir ou d'un bécher.
Nous ne recommandons que des liquides de refroidissement clairs issus de notre propre
production (CKC ou eau glacée Crystal - sans UV !) ou de l'eau distillée pure ou filtrée par
osmose.
Après la première mise en service de la pompe, le niveau d'eau baisse. Par conséquent, le liquide
doit être rechargé pendant le fonctionnement
Utilisez l’outil de bouchon.
Loading...
