Alecto DVM-143 User manual

DVM-143

GEBRUIKSAANWIJZING

INTRODUCTIE

De Alecto DVM-143 is een draadloos audio/video observatie
systeem, geschikt voor gebruik binnenshuis.

Naar keuze kunt u continu naar uw baby kijken en luisteren
of kunt u de babyfoon automatisch laten inschakelen als de
baby gaat huilen.

ATTENTIE

Alvorens u de set in gebruik gaat nemen, eerst alle
eventuele beschermingsfolie van de ouder-unit en de

baby-unit afhalen.

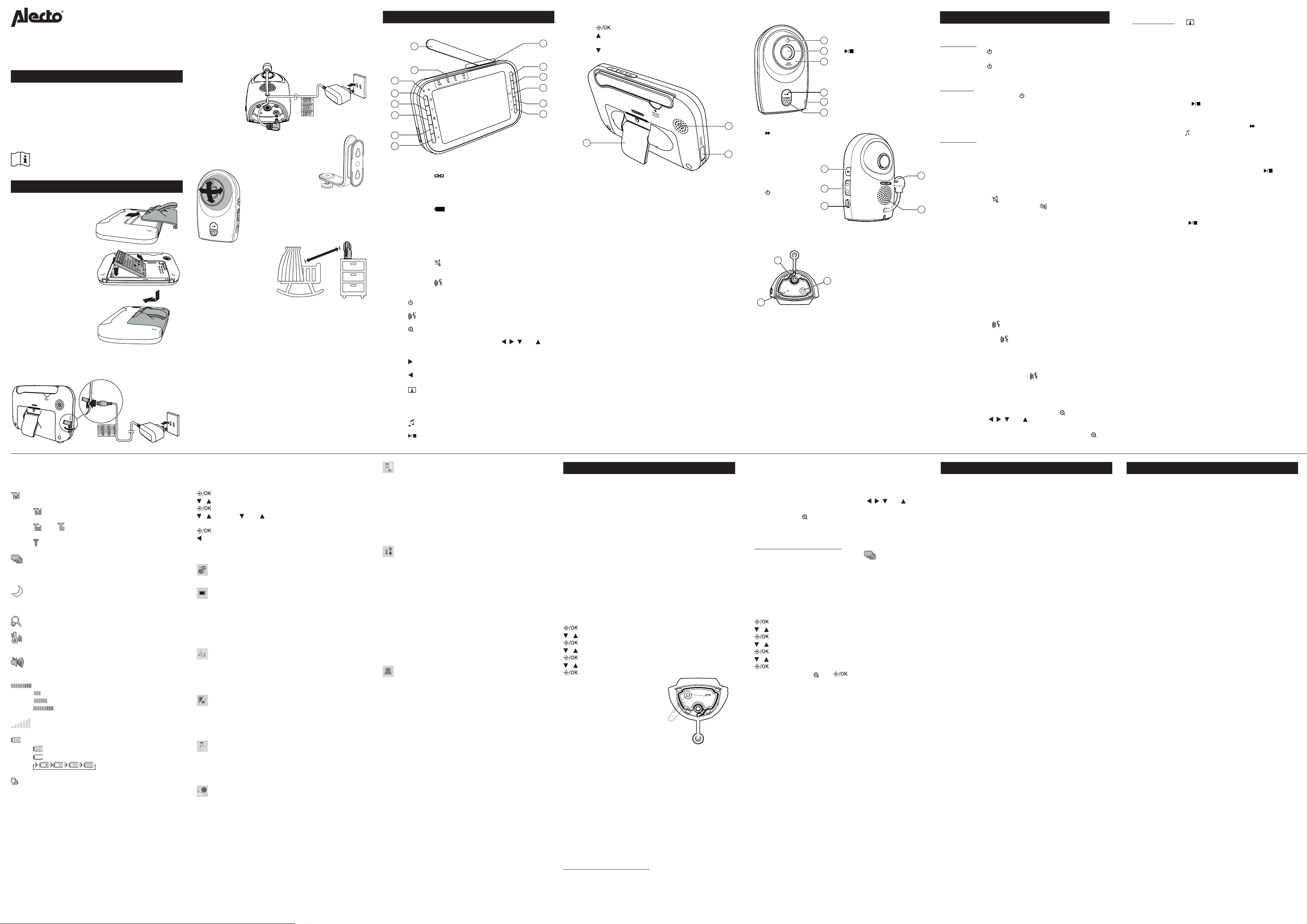

INSTALLEREN

Ouder-unit:

Schuif de achterwand van de
ouder-unit af

Plaats volgens nevenstaande
afbeelding het oplaadbare
batterijpakket

schuif de achterwand terug op
de ouder-unit

Sluit tot slot de voedingsadapter met het platte stekkertje op
de ouder-unit aan en doe de adapter in een 230V stopcon­tact.

Laat nu eerst het batterijpakket voor zeker 24 uur
ONAFGEBROKEN opladen.

Baby-unit:

Sluit volgens
nevenstaande
afbeelding de
voedingsadapter
met het ronde
stekkertje aan de
onderzijde van
de baby-unit aan

voor wandmontage van de baby-unit
wordt een montagebeugel bijgeleverd

de cameralens kan gericht worden

houd een afstand tussen de
baby-unit en de baby aan
van minimaal 1 meter

>1m

FUNCTIEOVERZICHT

Ouder-unit:

1

2

3

4

5

6

7

8

1. Antenne kantel deze naar boven voor het beste
bereik

2. lampje : continu opgelicht als de ouder-unit in verbin­ ding staat met de baby-unit
knippert als de verbinding met de baby-unit
is onderbroken
lampje : continu opgelicht als de adapter is aangeslo­ ten en het batterijpakket wordt opgeladen of
op peil wordt gehouden
knippert als het batterijpakket leeg raakt en
opgeladen moet worden
uit als de adapter niet is aangesloten en het
batterijpakket nog voldoende opgeladen is
lampje : licht op als het volume van de luidspreker op
0 is ingesteld (geen geluid)
lampje : licht op als de terugspreekfunctie is geacti­ veerd

3. Ingebouwde microfoon

4. toets : 2 seconden ingedrukt houden om de ouder­ unit in of uit te schakelen

5. toets indrukken en ingedrukt houden om terug te
spreken naar de baby

6. toets indrukken om in te zoomen (het beeld iets
dichterbij halen); met de toetsen , , en
kunt u nu iets naar links, rechts, onder of
boven kijken

7. toets :

8. toets

9. toets lang indrukken om het beeld uit te schakelen
kort indrukken om het beeld van de volgen­ de camera te zien (alleen functioneel als er
meer camera’s zijn aangemeld)

toets

te spelen

toets

starten of te stoppen

diverse functies, zie deze gebruiksaanwijzing
diverse functies, zie deze gebruiksaanwijzing

kort indrukken om het volgend slaapliedje af

om het afspelen van de slaapliedjes te

9

10

11

12

13

14

10. toets + verhogen van het volume

11. toets - verlagen van het volume

12. toets
bevestigen

13. toets : diverse functies, zie deze gebruiksaanwijzing

14. toets : diverse functies, zie deze gebruiksaanwijzing

15

15. standaard

16. ingebouwde luidspreker

17. aansluiting voedingsadapter

om het menu te openen en de keuze te

16

17

Baby-unit:

7 toets om het
volgend slaapliedje
af te spelen

8. + / -: om het
afspeelvolume van
de slaapliedjes en
de terugspreek­ functie in te stellen

9. : aan/uit
schakelaar voor de
baby-unit

10. temperatuur sensor

11. ingebouwde
luidspreker

12

13

1. lichtsensor

2. cameralens

3. infrarood LED’s (voor de

1

nacht-verlichting)

4. toets : start/stoptoets

2

voor de slaapliedjes

3

5. continu opgelicht tijdens een
actieve verbinding met de
ouder-unit
knippert als er geen actieve

4

verbinding met de ouder-unit

5

is

6. ingebouwde microfoon

6

7

8

9

12. schroefdraad (1/4”) voor de
muurbeugel

13. achter dit gaatje zit een
drukknop waarmee de
camera (opnieuw) aan de
ouder-unit aangemeld

14

kan worden (dit drukknopje
met een rechtgebogen
paperclip indrukken)

14. aansluiting voedingsadapter

GEBRUIKEN

IN/UITSCHAKELEN:

Ouder-unit:

• Houd toets even ingedrukt om de ouder-unit in te scha­kelen.

• Nogmaals toets even ingedrukt houden om de ou­der-unit uit te schakelen.

Baby-unit:

• Schuif aan de rechterzijkant de schakelaar naar boven
om de baby-unit in te schakelen.

• Schuif deze schakelaar naar beneden om de baby-unit uit
te schakelen.

VOLUME:

Ouder-unit

• Druk herhaaldelijk op toets + om het ontvangstvolume te
verhogen en herhaaldelijk op toets - om het ontvangstvolu­me te verlagen.

• U heeft de keuze uit 7 volume-nivo’s en volume-uit.

10

• In het display wordt tijdens het instellen het nivo getoond.

• Het lampje bij het symbool licht op als u het volume
heeft uitgezet en het symbool licht op in het display

• Bij het bereiken van het minimum of maximum nivo, klinkt

11

een dubbele beeptoon als indicatie dat het geluid niet
harder of zachter kan

Baby-unit

• Gebruik bij de baby-unit de toetsen + en - om het afspeel­volume van de slaapliedjes of van het terugspreken te
verhogen of te verlagen.

• U heeft de keuze uit 5 volume-nivo’s en volume-uit.

• Bij het bereiken van het minimum of maximum nivo, klinkt
een dubbele beeptoon als indicatie dat het geluid niet
harder of zachter kan

TERUGSPREKEN:

• Druk op toets om terug te praten naar de baby-unit.
(deze toets ingedrukt houden tijdens het spreken). Het
lampje licht op tijdens de teugspreekfunctie.

• Het volume aan de zijde van de baby-unit kunt u regelen
met de toetsen + en -.

• Let op: als het volume op de ouder-unit op 0 (uit) staat
en u drukt op toets
ouder-unit automatisch naar nivo 1 zodat u de reactie van
de baby kunt horen.

ZOOM: (dichterbij halen)

• Druk kort op toets om in te zoomen.

• Gebruik de toetsen , , en om naar links, rechts,
onder of boven te kijken.

• Nogmaals kort op toets drukken om weer uit te zoomen.

, dan schakelt het volume op de

BEELDSCHERM AAN/UIT:

• Houd toets even ingedrukt om het scherm uit te scha­kelen (het geluid blijft).

• Druk kort op een willekeurige knop van de ouder-unit om
het beeld weer in te schakelen.

Deze functie staat los van de functie om het beeld en
geluid automatisch uit te schakelen als de baby slaapt.
Zie hiervoor het item ‘Geluidgeactiveerd scherm‘ verder­op in deze gebruiksaanwijzing.

SLAAPMUZIEKJES:

• Druk kort op de baby-unit of de ouder-unit op toets om
de slaapmuziekjes te starten.

• Druk tijdens het afspelen op toets (baby-unit) of
(ouder-unit) om het volgend slaapliedje te selecteren; u
heeft de keuze uit 5 liedjes en 4 natuurlijke geluiden; het
geselecteerde liedje wordt herhaaldelijk afgespeeld.

• Automatisch na 10 minuten stopt het afspelen van de
slaapliedjes, of druk nogmaals kort op knop om het
afspelen voortijdig te stoppen.

• Het volume aan de zijde van de baby-unit kunt u regelen
met de toetsen + en -.

• Zie het item ‘Slaapliedje’ in het hoofdstuk ‘Personaliseren’
om alle liedjes en geluiden automatisch na elkaar af te
spelen.

Opm. als er op het knopje op de baby-unit gedrukt
wordt en het volume bij de ouder-unit staat aan, dan is het
indrukken van dit knopje hoorbaar via de luidspreker van
de ouder-unit. Dit is geen defect maar wordt veroorzaakt
doordat de microfoon van de baby-unit naast het drukknopje
geplaatst is.

AUTOMATISCH NACHTZICHT:

• In de baby-unit zitten 6 infrarood LED’s ingebouwd; deze
LED’s worden automatisch ingeschakeld als het bij de
baby-unit duister wordt en uitgeschakeld als het weer licht
wordt. Deze LED’s kunnen objecten verlichten tot een af­stand van ongeveer 2 meter. Let op dat in het duister, dus
wanneer de nachtzicht-LED’s zijn ingeschakeld, het beeld
zwart/wit op de ouder-unit wordt weergegeven.

Attentie: infrarood licht kan niet door het menselijk oog
waargenomen worden; u kunt dus niet met het blote oog
zien dat deze LED’s zijn ingeschakeld.

TEMPERATUUR BABYKAMER:

Midden bovenin in het display wordt de temperatuur weerge­geven van de ruimte waar de baby-unit is geplaatst.
Zie het volgende hoofdstuk om hier een minimum of maxi­mum grens aan te koppelen met een alarm.
Let op dat de temperatuur slechts indicatief weergegeven
wordt, u moet rekening houden met een mogelijke afwijking
van + of - 2 graden.

DISPLAY-ICONEN:

Tijdens gebruik kunnen de volgende iconen op het beeld
getoond worden.

Verbindingsindicatie:

: goede verbinding tussen baby-unit en ouder-unit

of : matige of slechte verbinding

: verbinding weggevallen

licht op als de SCAN-functie is ingeschakeld (alleen

van toepassing bij meerdere baby-units)

licht op als de infra-rood LED’s bij de camera zijn
ingeschakeld (deze gaan automatisch aan als het bij
de camera donker wordt,

licht op als de zoom-modus ingeschakeld is

 lichtopalsdenoticatietoonbijhettemperatuur

alarm is ingeschakeld

licht op als het volumeniveau op 0 (geluid uit) is

gezet

visuele geluidsindicatie:

: weinig tot geen geluid op de babykamer

: zacht tot matig geluid op de babykamer

: luid geluid op de babykamer

indicatie van het ingesteld luidsprekervolume

batterij-indicatie:

: batterij vol
: batterij leeg

: batterij wordt opgeladen

lich op als er geen batterij geplaatst, de ouder-unit

wordt nu volledig uit de adapter gevoed

PERSONALISEREN:

Diverse functies en instellingen van de DVM-143 kunt u
geheel naar eigen wens instellen of programmeren:

open het instellingen menu

/ zoek het gewenste onderdeel

open dit onderdeel

/ gebruik de toetsen of om een instelling te wijzi-

gen of te selecteren

bevestig de keuze

terug naar weergave van het camera-beeld

De volgende instellingen zijn mogelijk:

Taal

instellen van de displaytaal

Scherm

instellen van de display-helderheid (niveau 1 - niveau

5) of in/uitschakelen van de DIM-modus (automatisch
het beeld dimmen als er 10 minuten geen toets op de
camera is ingedrukt om stroom te sparen)

Slaapliedje

hier kan een van de slaapliedjes of geluiden gese­lecteerd worden of selecteer ‘Alles spelen’ om alle
verschillende slaapliedjes en geluiden na elkaar af te
spelen

Aan/afmelden

selecteer deze optie op extra camera’s toe te voegen
of te verwijderen, zie verder het hoofdstuk ‘Multi­camera’

Naam geven

hier kan de camera een eigen naam krijgen, u kunt
kiezen uit de standaard naam ‘CAM’ of een keuze
maken uit 6 voorgeprogrammeerde namen

Gevoeligheid

Stel hier in hoe hard de baby moet huilen voordat
het geluid en beeld (zie het volgende item) door de
ouder-unit wordt weergegeven:
Niveau 1: lage gevoeligheid, de baby moet hard
huilen voordat de babyfoon inschakelt
Niveau 2: matige gevoeligheid
Niveau 3: gemiddelde gevoeligheid
Niveau 4: hoge gevoeligheid, de babyfoon schakelt al
in bij zacht huilen van de baby
Niveau 5: VOX uitgeschakeld, de babyfoon geeft
continu het beeld en het geluid van de baby door

Geluidgeactiveerd scherm

Als deze functie op ‘Aan‘ wordt gezet en de baby
slaapt, dan wordt naast het geluid, ook het beeld uit­geschakeld. Zodra de baby gaat huilen, worden het
beeld en het geluid weer ingeschakeld. Het inscha­kelmoment wordt ingesteld bij de optie ‘Gevoeligheid’
(zie het voorgaande item).
Als deze functie op ‘Uit’ staat, dan is het scherm
continu ingeschakeld.

Temperatuur

Deze optie heeft betrekking op de temperatuur­weergave in het scherm van de ouder-unit en het
eventuele alarm.

Bij [ Minimum ] en [ Maximum] kan de grens ingege­ven worden waaronder / waarboven er een waar­schuwing op het display getoond wordt zodra deze
limiet overschreven wordt.

Bij[Noticatie]kaningesteldwordenofbijdeze

waarschuwing een attentietoon moet klinken.

Bij [ Formaat ] wordt ingesteld of de temperatuur in
graden Celsius of in graden Fahrenheit wordt weer­gegeven.

Noticatietoon

Hier kan ingesteld worden of er een attentietoontje
moet klinken als de batterij leeg-raakt [ Batterijtoon],
als de ouder-unit geen verbinding meer heeft met
de baby-unit [ geen link toon ] of als in SPLIT mode
een van de baby-units geluid detecteert [ Alarm in
split-weergave ]

MULTI CAMERA

INTRODUCTIE:

Op de DVM-143 ouder-unit kunt u tot maximaal 4 baby-units
(camera’s) aanmelden. Losse camera’s zijn verkrijgbaar via
de service afdeling van Alecto via 073 6411 355 (Nederland),
03 238 5666 (België) of via internet www.alectobaby.com
Fixed camera: DVM-1431
Pan/tilt camera: DVM-2001

AANMELDEN EXTRA CAMERA’S:

Neem eerst de nieuwe camera uit de verpakking, sluit de
meegeleverde voedingsadapter aan, doe deze in een stop­contact en schuif de ON/OFF schakelaar van de camera in
de positie ‘ON’.
Buig ook alvast een paperclip open, deze heeft u dadelijk
nodig om het kleine drukknopje onder in de camera in te
drukken.

Neem nu de ouder-unit om de nieuwe camera aan te melden

open het instellingen menu

/ selecteer de optie ‘Aan/afmelden CAM’

open dit onderdeel

/ selecteer ‘Aanmelden’

bevestig de keuze

/ selecteer een camera nummer dat nog vrij is

bevestig de instructie

Neem nu de gebogen paperclip en
druk hiermee het kleine knopje onder
in de camera in, Houd dit knopje
ingedrukt totdat na enkele seconden
het power lampje op de extra camera
snel gaat knipperen.

Na enkele seconden verschijnt het
beeld van de nieuwe camera op het
scherm van de ouder-unit.
De nieuwe camera is nu aangemeld en kan gebruikt worden.

WERKING:

Bij het inschakelen van de ouder-unit wordt het beeld van
één camera getoond. Druk herhaaldelijk op toets i boven op
de ouder-unit om achtereenvolgens:

• het beeld van de volgende aangemelde camera te zien,
links boven in het beeld wordt het camera-nummer ge­toond)

• de beelden van alle aangemelde camera’s tegelijk te zien
(‘split-weergave’)

• de beelden automatisch na elkaar te zien (‘scan-modus’)

Bij ‘split-weergave’:

- Het geluid is uitgeschakeld, er is geen geluid bij split-

weergave.

- Zodra er bij een van de camera’s een geluid wordt gede-

tecteerd, wordt daarvan wel een melding boven in het beeld
gedaan. Hierbij kunt u ook een attentietoontje laten klinken,

ziehetitem‘Noticatietoon‘inhethoofdstuk‘Personaliseren’.

- Het menu om instellingen te wijzigen is niet toegankelijk.
Als u een instelling wilt wijzigen, ga dan eerst terug naar de
weergave van één beeld en wijzig dan de instelling.

- In split-weergave kunt u met de knoppen , , en het
gewenste beeld selecteren (geel kader rond dit beeld) en
dan op toets drukken om dit beeld schermvullend te zien,
inclusief geluid. Na 10 seconden wordt weer overgeschakeld
naar ‘Split-weergave’.

Bij ‘scan-modus’:

- In scan-modus verschijnt ‘
naast dit icoon het cameranummer waarvan het beeld wordt
getoond.

- Elke 7 seconden wordt het volgend beeld schermvullend
getoond.

AFMELDEN EXTRA CAMERA’S:

Defecte camera’s of camera’s die niet meer in gebruik zijn,
kunnen als volgt afgemeld worden:

open het instellingen menu

/ selecteer de optie ‘Aan/afmelden CAM’

open dit onderdeel

/ selecteer ‘Afmelden’

bevestig de keuze

/ selecteer de camera die afgemeld moet worden

bevestig de instructie
druk nu achtereenvolgens op de toetsen en om het
afmelden te bevestigen.

’ boven in het beeld met links

SPECIFICATIES

Bereik: tot 50 meter binnenshuis
tot 300 meter buitenshuis
Voeding ouder-unit: 3.7V Lithium Polymer batterij (incl.)
model BL198555/BT298555
5VDC 1000mA voedingsadapter (incl.),
model: S006MV0500100
Voeding baby-unit: 6VDC 1000mA voedingsadapter (incl.),
model: S006MV0600100.
Frequentie: 2.4GHz, digital frequency hopping
(FHSS), 24 kanalen, auto hopping
Display 4.3” TFT LCD display
WQVGA 480x272 pixel
Oplaadduur batterij ouder-unit: ~ 6 uur *
Gebruiksduur batterij ouder-unit: 6~7 uur *
Bereik temperatuursensor: 0°C - 50°C
Nauwkeurigheid: ± 2°C (bij 25°C)

*: genoemde tijden zijn bij benadering en afhankelijk van
gebruik en instellingen en van de conditie van de batterij.

De Alecto DVM-143 voldoet aan de essentiële voorwaarden
en voorzieningen zoals omschreven in de Europese richtlijn
1999/5/EC.

De verklaring van conformiteit is beschikbaar op de website
www.alecto.nl

Het gebruik is toegestaan in alle landen van de EU. In
Frankrijk, Italië, Rusland en de Oekraïne is alleen gebruik
binnenhuis toegestaan.

TIPS & OPMERKINGEN

STORINGSVRIJ:

• Deze beeldbabyfoon is digitaal gecodeerd. U zult dus
nooit het signaal van andere apparatuur ontvangen noch
zal het signaal van uw baby-unit(s) op de ouder-unit van
bijvoorbeeld uw buren worden getoond.

• In het geval de baby-unit(s) of de ouder-unit zich in of
in de directe nabijheid van elektromagnetische velden
bevindt, dan kan het signaal (beeld of geluid) hiervan
enige hinder ondervinden. Probeer in dit geval een
andere locatie voor de baby-unit(s) of voor de ouder-unit
of verplaats, indien mogelijk, de bron van de storing.

AFLUISTEREN/AFTAPPEN:

• Het afluisteren/aftappen van deze beeldbabyfoon­signalen is vrijwel onmogelijk. Niet alleen dient men zich
in het bereik van de beeldbabyfoon te bevinden, men
heeft hier ook kostbare apparatuur voor nodig.

ONDERHOUD:

• Reinig de beeldbabyfoon uitsluitend met een vochtige
doek; gebruik geen chemische reinigingsmiddelen. Vóór
het reinigen moeten de adapters losgekoppeld worden.

BEREIK:

• Het bereik van de beeldbabyfoon bedraagt tot 300 meter
in het open veld en tot 50 meter in huis; het bereik is
afhankelijk van lokale omstandigheden.

VERTRAGING IN BEELD EN GELUID:

• De baby-unit stuurt het beeld en geluid in digitale
blokjes naar de ouder-unit. De ouder-unit maakt van
deze signalen weer een herkenbaar beeld en een
verstaanbaar geluid. Tussen het moment van bewegen
en geluid maken en het zien / horen hiervan op de ouder
zit daardoor een kleine vertraging.

• Ook het geluid en het beeld op de ouder-unit lopen niet
exact synchroon met elkaar.

v1.0

DVM-143

MODE D’EMPLOI

INTRODUCTION

L’Alecto DVM-143 est un système sans fil d’observation
audio/vidéo, il convient à des utilisations privées à l’intérieur.

Vous pouvez soit regarder et écouter continuellement
soi vous pouvez avoir le moniteur bébé qui s’allume
automatiquement dès que votre bébé se met à crier.

ATTENTION

Avant de commencer à utiliser l’appareil, veuillez
retirer toutes les feuilles de protection de l’unité

parent et unité bébé.

INSTALLATION

Unité Parent :

Faites glisser l’arrière du
boîtier de l’unité parent

Installez le pack batterie
rechargeable selon le schéma
à droite

Remettez l’arrière du boîtier
sur l’unité parent

Enfin, connectez l’adaptateur d’alimentation avec la fiche
plate sur l’unité parent et insérez l’adaptateur dans une prise
murale 230V.

À présent, veuillez charger le pack batterie pendant au moins
24 heures CONTINUELLEMENT.

Unité bébé :

Connectez
l’adaptateur
d’alimentation
avec la fiche
ronde au bas
de l’unité bébé
selon le schéma
ci-dessous

un support de montage est inclus pour
fixer l’unité bébé contre un mur

l’objectif de la caméra peut être orienté

maintenez une distance d’au
moins 1 mètre entre l’unité
bébé et le bébé

>1m

VUE D’ENSEMBLE DES FONCTIONS

Unité Parent :

1

2

3

4

5

6

7

8

1. antenne pivotez-la pour une portée optimale

2. indicateur : reste éclairé lorsque l’unité parent est
connectée avec l’unité bébé

Clignote lorsque la connexion avec

l’unité bébé est interrompue

indicateur : reste éclairé lorsque l’adaptateur est

connecté et que le pack batterie est en
train d’être rechargé ou maintenu à son
niveau de charge

Clignote lorsque le pack batterie est

presque vide et doit être rechargé

Éteint lorsque l’adaptateur est

déconnecté et que la capacité restante
du pack batterie est toujours insuffisante

indicateur : s’éclaire lorsque le volume du haut-

parleur est défini sur 0 (pas de son)

indicateur : s’éclaire lorsque la fonction talk-back

(répondre) est activée

3. Micro intégré

4. Bouton : maintenez enfoncé pendant 2 secondes
pour mettre en marche ou éteindre
l’unité parent

5. bouton maintenez enfoncé pour répondre au bébé

6. Bouton appuyez pour faire un zoom avant (pour
avoir l’affichage plus près); puis utilisez
les boutons , , et pour déplacer
l’image vers la gauche, droite, haut ou
bas

7. Bouton : diverses fonctions, veuillez voir ce guide
de l’utilisateur

8. bouton : diverses fonctions, veuillez voir ce guide
de l’utilisateur

9. bouton : maintenez enfoncé pour éteindre
l’affichage, appuyez brièvement pour
voir l’image de la prochaine caméra
(fonctionnel uniquement lorsque de
multiples caméras sont enregistrées)

bouton : appuyez brièvement pour lire la

prochaine berceuse

bouton : pour commencer ou arrêter la lecture de

berceuses

9

10

11

12

13

14

10. bouton + : pour augmenter le volume

11. bouton – : pour diminuer le volume

12. bouton : pour ouvrir le menu et confirmer les sélections

13. bouton : diverses fonctions, veuillez voir ce guide
de l’utilisateur

14. bouton : diverses fonctions, veuillez voir ce guide
de l’utilisateur

16

15

17

15. support

16. haut-parleur intégré

17. entrée de l’adaptateur d’alimentation

Unité bébé :

7. bouton : pour lire
la prochaine berceuse

8. +/– : pour régler le
volume des berceuses
et pour la fonction
talk-back (répondre)

9. : commutateur de
marche pour l’unité
bébé

10. Capteur de
température

11. Haut-parleur intégré

12

13

1. Capteur de lumière

2. Objectif de la caméra

3. LEDs infrarouges (pour

1

éclairage de nuit)

4. Bouton : bouton

2

démarrage/arrêt des

3

berceuses

5. Reste éclair lorsque la
connexion avec l’unité
parent est activée, clignote

4

quand il n’y a pas de

5

connexion avec l’unité
parent

6

6. Micro intégré

7

8

9

12. Filetage de vis (1/4”) pour
support mural

13. À l’intérieur de ce trou
vous trouverez un bouton
poussoir pour enregistrer

14

(réenregistrer) la caméra
sur l’unité parent (utilisez un
trombone pour appuyer sur
ce petit bouton)

14. Entrée de l’adaptateur
d’alimentation

FONCTIONNEMENT

POUR METTRE EN MARCHE/ARRÊT :

Unité Parent :

• Appuyez brièvement et restez appuyé sur le bouton pour
mettre en marche l’unité parent.

• Appuyez brièvement et restez appuyé de nouveau sur le
bouton pour éteindre l’unité parent.

Unité bébé :

• Faites glisser le commutateur sur le côté droit vers le
haut pour allumer l’unité bébé.

• Faites glisser vers le bas pour éteindre l’unité bébé.

VOLUME :

Unité Parent

• appuyez répétitivement sur le bouton + pour augmenter
le volume de réception et appuyez répétitivement sur le
bouton – pour diminuer le volume de réception.

• Vous pouvez choisir parmi 7 niveaux de volume et volume

10

11

coupé.

• Durant la configuration, l’affichage montrera le niveau actuel.

• Le voyant sur le symbole s’éclairera lorsque vous réglez
le volume sur 0 alors que

• Une fois atteint le niveau minimum ou maximum, une
tonalité de double bip indiquera que le son ne peut pas être
plus fort ou plus doux

Unité bébé

• Sur l’unité bébé, utilisez les boutons + et – pour augmenter
ou diminuer le volume de lecture des berceuses ou le
volume de la fonction talk-back (répondre).

• Vous pouvez choisir parmi 5 niveaux de volume et volume
éteint.

• Une fois atteint le niveau minimum ou maximum, une
tonalité de double bip indiquera que le son ne peut pas être
plus fort ou plus doux

POUR REPONDRE (FONCTION TALK BACK) :

• Appuyez sur le bouton pour répondre à l’unité bébé
(maintenez enfoncé sur ce bouton lorsque vous parlez).
L’indicateur
fonction talk-back.

• Vous pouvez utiliser les boutons + et – sur le côté de l’unité
bébé pour régler le volume.

• Attention : lorsque le volume sur l’unité parent est défini sur
0 (éteint) et que vous appuyez sur le bouton , le volume
de l’unité parent reviendra automatiquement au niveau 1
vous permettant d’entendre la réaction du bébé.

ZOOM : (OBTENIR L’IMAGE PLUS PRÈS)

• Appuyez brièvement sur le bouton pour faire un zoom
avant.

• Utilisez les boutons , , et pour déplacer l’image
vers la gauche, droite, bas ou haut.

• Appuyez de nouveau brièvement sur le bouton pour
faire un zoom arrière.

reste éclairé lors de l’utilisation de la

apparaît à l’affichage

MARCHE/ARRÊT DE L’AFFICHAGE :

• Appuyez brièvement et tenez le bouton pour éteindre
l’affichage (le son reste).

• Appuyez brièvement sur un bouton au hasard sur l’unité
parent pour remettre l’affichage.

Cette fonctionne marche séparément de la fonction
pour avoir l’affichage et le son éteints automatiquement
lorsque le bébé est endormi. Pour cela veuillez voir
l’élément ‘Allumage écran par le son‘ plus loin dans ce
guide de l’utilisateur.

BERCEUSES :

• Appuyez brièvement sur le bouton sur l’unité bébé ou
unité parent pour commencer la lecture des berceuses.

• Durant la lecture, appuyez sur le bouton (unité bébé)
ou bouton (unité parent) pour sélectionner la prochaine
berceuse; vous pouvez choisir parmi 5 berceuses et
4 sons de la nature; la chanson sélectionnée sera lue
répétitivement.

• Après 10 minutes, la lecture de berceuse s’arrêtera
automatiquement, ou vous pouvez appuyer brièvement sur
le bouton pour arrêter à la main.

• Vous pouvez utiliser les boutons + et – sur le côté de
l’unité bébé pour régler le volume.

• Voyez l’élément ‘Berceuse’ dans le chapitre ‘Pour
personnaliser’ pour lire tous les sons et chansons
automatiquement l’un après l’autre.

Remarque : en appuyant sur le bouton de l’unité bébé
lorsque le volume sur l’unité parent est activé, en appuyant
sur ce bouton vous pouvez entendre via le haut-parleur de
l’unité parent. Ce n’est pas un défaut, mais cela arrive car le
micro de l’unité bébé est situé à proximité de ce bouton.

VISION AUTOMATIQUE DE NUIT :

• L’unité bébé est équipée de 6 LEDs infrarouges intégrées;
ces LEDs s’allumeront automatiquement lorsque la pièce
du bébé devient sombre et s’éteindront de nouveau
lorsqu’elle devient éclairée. Les LEDs peut éclairer des
objets jusqu’à une distance d’environ 2 mètres. Lorsqu’il
fait sombre, quand les LEDs infrarouges sont allumées, les
images sur l’unité parents seront affichées en noir et blanc.

Attention : la lumière infrarouge ne peut pas être perçue
par l’œil humain; cela signifie que vous ne pouvez pas
dire si les LEDS infrarouges sont allumées ou non à l’œil
nu.

TEMPÉRATURE DANS LA PIÈCE (ou chambre) DU BÉBÉ :

La partie au milieu en haut de l’affichage montre la
température de l’espace dans lequel l’unité bébé est placée.
Référez-vous au chapitre suivant pour attribuer une limite
minimum ou maximum à cet affichage de température avec
une alarme.
Gardez à l’esprit que la température est uniquement
indicative et que vous devez prendre en compte une
dérivation possible de +/- 2 degrés.

ICÔNES DE L’AFFICHAGE :

Durant l’utilisation, les icônes suivants peuvent apparaître à
l’affichage.

indicateur de connexion :

: bonne connexion entre l’unité bébé et l’unité

parent

ou : connexion moyenne ou faible

: connexion interrompue

s’éclaire quand la fonction SCAN est activée
(uniquement valable lors de l’utilisation de multiples
unités bébé)

s’éclaire lorsque les LEDs infrarouge de la
caméra sont commutées sur marche (cela fonctionne
automatiquement lorsqu’il devient sombre près de la
caméra)

s’éclaire lorsque le mode zoom est activé

s’éclaire lorsque la tonalité d’alerte de l’alarme de

température est activée

s’éclaire lorsque le niveau du volume est défini sur 0

(son coupé)

indication visuelle du son :

: peu ou pas de son dans la pièce du bébé

: son faible à modéré dans la pièce du bébé

: son fort dans la pièce du bébé

indication du volume haut-parleur

Indication de la batterie :

: batterie pleine
: batterie presque vide

: batterie en charge

s’éclaire lorsqu’il n’y pas de batterie/pile installée;
l’unité parent est à présent bien alimentée par
l’adaptateur

POUR PERSONNALISER :

Vous pouvez définir ou programmer diverses fonctions et
paramétrages du DVM-143 selon vos propres préférences :

ouvrir le menu de configuration

/ recherche du champ souhaité

ouvrir le champ sélectionné

/ Boutons ou pour régler ou sélectionner un

paramétrage

confirmer votre choix

revenir à l’affichage d’image de caméra

Les paramétrages suivants sont disponibles :

Langage

Pour définir la langue d’affichage

LCD

Pour définir la luminosité d’affichage (niveau 1
– niveau 5) ou pour commuter le mode DIM sur
marche/arrêt (pour estomper automatiquement
l’affichage lorsqu’aucun bouton de camera n’est
pressé pendant 10 minutes, pour économiser de
l’énergie)

Berceuse

Utilisez cette option pour sélectionner une des
berceuses ou sons ou pour sélectionner ‘Lecture
de tous’ pour lire toutes les différentes berceuses et
sons l’un après l’autre

Activer/Désactiver jum. CAM

Sélectionnez cette option pour ajouter ou supprimer
des caméras additionnelles, veuillez vous référer au
chapitre ci-dessous ‘Multi-caméras’

Renommer

Utilisez cette option pour attribuer un nom propre à la
caméra; vous pouvez choisir le nom standard ‘CAM’
ou choisir un des 6 noms préprogrammés

Sensibilité

Icivouspouvezdénircommentlebébédoitcrier

avant que le son et l’image (voir le chapitre suivant)
soit activé via l’unité parent :
Niveau 1 : faible sensibilité, le bébé doit crier très fort
avant que le moniteur pour bébé se commute
Niveau 2 : sensibilité moyenne
Niveau 3 : sensibilité modérée
Niveau 4 : forte sensibilité, le moniteur pour bébé
se commute dès que le bébé commence à crier
doucement
Niveau 5 : VOIX coupée, le moniteur pour bébé
transmit automatiquement les images et les sons
provenant du bébé

Allumage écran par le son

Lorsque cette fonction est réglée sur marche (‘On’)
et que le bébé est endormi, non seulement le son

maiségalementl’afchageserontcoupés.Dèsque
lebébécommenceàcrier,l’afchageetlesonseront

de nouveau activés. Utilisez l’option ‘Sensibilité’
(voir l’élément précédent) pour régler le niveau
d’activation).
Lorsque cette fonction est réglée sur éteint (‘Off’),
l’écran restera actif continuellement.

Température

Cetteoptionconcernel’afchagedelatempérature

à l’écran de l’unité parent et la tonalité d’alerte
optionnelle.
Au [Minimum] et [Maximum], vous pouvez entrer
la limite supérieur et inférieure pour montrer un

avertissementsurl’afchagelorsqueceslimitessont

dépassées.

Vous pouvez utiliser l’option [Alerte] pour déterminer
si une tonalité d’alerte doit ou non sonner en plus cet
avertissement.
Au [Format], vous pouvez déterminer si oui ou non la

températuredoitêtreafchéeendegrésCelsiusou

degrés Fahrenheit.

Tonalité d’alerte

Ici vous pouvez régler si une tonalité d’alerte doit
sonner ou non lorsque la batterie devient vide
[Tonalité batterie faible], lorsque l’unité parent a
perdu la connexion avec l’unité bébé [Alerte pas
de liaison] ou lorsque une des unités bébé détecte
un son en mode Ecran divisé [Alerte sonore écran
divisé]

MULTI-CAMÉRA

INTRODUCTION :

Vous pouvez enregistrer jusqu’à un maximum de 4 unités
bébé (caméras) sur l’unité parent du DVM-143. Les caméras
séparées sont disponibles via le département service d’
Alecto via 073 6411 355 (Pays-Bas), 03 238 5666 (Belgique)
ou via internet www.alecto.nl
Fixed camera: DVM-1431
Pan/tilt camera: DVM-2001

ENREGISTREMENT DE CAMÉRAS SUPPLÉMENTAIRES :

Veuillez d’abord retirer la caméra neuve de son emballage,
puis connectez l’adaptateur d’alimentation fourni, insérez le
dans une prise murale et commutez sur ON/OFF(marche/
arrêt) la caméra sur la position ‘ON’ (marche).
Gardez à la main un trombone; vous en aurez besoin dans
un moment pour appuyer sur le petit bouton poussoir en bas
de la caméra.

À présent prenez l’unité parent pour la jumler avec la caméra
neuve

ouvrir le menu de configuration

/ sélectionner l’option ‘Activer/Désactiver jum. CAM’

ouvrir cet élément

/ sélectionner ‘Activer Jumelage CAM’

confirmer votre choix

/ sélectionner un numéro de caméra disponible

confirmer l’instruction

À présent prenez le trombone
et utilisez-le pour appuyer sur le
petit bouton de la caméra. Gardez
enfoncé ce bouton pendant
plusieurs secondes jusqu’à ce que
l’indicateur de marche sur la caméra
additionnelle commence à clignoter
rapidement.

Après plusieurs secondes l’image de la nouvelle caméra
apparaîtra à l’affichage de l’unité parent.
La caméra additionnelle est à présent enregistrée et est prête
à l’usage.

FONCTIONNEMENT :

Après commutation sur l’unité parent, l’image d’une seule
caméra sera montrée. Appuyez répétitivement sur le bouton i
en haut de l’unité parent pour obtenir ce qui suit :

• les images de la prochaine caméra jumelée seront
affichées alors que dans le coin gauche supérieur le
numéro de caméra est indiqué)

• les images de toutes les caméras appareillées sont
affichées simultanément (‘écran divisé’)

• les images sont automatiquement affichées une après
l’autre (‘mode scan’)

Lorsque de l’utilisation ‘Ecran divisé’ :

- Le son est désactivé, il n’y pas de son en écran divisé.

- Dès qu’une des caméras détecte un son, vous serez averti

de cela sur la partir supérieure de l’écran. Vous pouvez
également inclure une tonalité d’alerte, pour cela veuillez
voir le champ ‘Tonalité D’alerte’ dans le chapitre ‘Pour
personnaliser’.

- Le menu pour modifier les paramétrages n’est pas
accessible.
Si vous voulez modifier un paramétrage, veuillez d’abord
revenir sur l’affichage d’une seule image et puis réglez le
paramétrage.

- En écran divisé vous pouvez utiliser les boutons , ,
et pour sélectionner l’image souhaitée (le cadre jaune
autour de l’image) et appuyez sur le bouton
l’image sélectionnée en plein écran, incluant le son. Après 10
secondes l’unité re-commutera sur ‘Ecran divisé’.

Lors de l’utilisation du ‘mode Scan’ :

- En mode scan le symbole‘
à côté le numéro de caméra pour laquelle les images sont
montrées.

- Toutes les 7 secondes l’image de la prochaine caméra sera
affichée en plein écran.

DECONNEXION DES CAMERAS ADDITIONNELLES :

Suivez les étapes ci-dessous pour dés-enregistrer des caméras
en panne ou des cameras qui ne sont plus utilisées :

ouvrir le menu de configuration

/ sélectionner l’option ‘Activer/Désactiver jum. CAM’

ouvrir cet élément

/ sélectionner ‘Activer Jumelage CAM’’

confirmer votre choix

/ sélectionnez la caméra que vous souhaitez dé-jumeler

confirmer l’instruction
À présent appuyez sur les boutons et afin de
confirmer le processus de dé-jumelage.

’ apparaîtra à l’affichage avec

pour afficher

CARACTÉRISTIQUES

Portée : jusqu’à 50 mètres à l’intérieur
jusqu’à 300 mètres à l’extérieur
Alimentation unité batterie 3.7V Lithium Polymer
parent : modèle BL198555/BT298555
Adaptateur d’alimentation 5VDC
1000mA (incl.)
modèle : S006MV0500100
Alimentation unité adaptateur d’alimentation 6VDC
bébé : 1000mA (incl.),
modèle : S006MV0600100.
Fréquence : 2.4GHz, saut de fréquence numérique
(FHSS), 24 canaux, auto hopping
Affichage : Affichage TFT LCD 4.3”
WQVGA 480x272 pixel
Durée de rechargement de batterie de l’unité parent :
~6 heures*
Durée de fonctionnement de batterie de l’unité parent :
6~7 heures*
Gamme de capteur de température : 0°C - 50°C
Précision : ± 2°C (à 25°C)

* : les durées mentionnées ci-dessus sont uniquement pour
référence et dépendent de l’utilisation, condition et qualité
des batteries.

L’Alecto DVM-143 satisfait les besoins essentiels et
autres éléments relatives comme stipulés par la Directive
Européenne 1999/5/EC.

La déclaration de conformité est disponible sur le site www.
alecto.nl

L’utilisation de cet équipement est autorisée dans tous
les pays de l’UE. En France, Italie, Russie et Ukraine,
uniquement l’utilisation à l’intérieur est autorisée.

CONSEILS & REMARQUES

SANS INTERFÉRENCE :

• Ce moniteur d’affichage bébé est codé numériquement.
Cela signifie que vous ne recevrez jamais de signaux
provenant d’autres appareils, ni le signal de votre (vos)
unité(s) bébé ne pourront être reçus par votre voisinage.

• Dans le cas où l’(les) unité(s) bébé est (sont) placée(s)
dans ou à proximité de champs électromagnétiques,
le signal (images ou son) peut être légèrement affecté.
Si cela arrivait, essayez un emplacement différent pour
l’ (les) unité(s) bébé ou unité parent ou déplacez si
possible, la source d’interférence.

ESPIONNAGE/ECOUTE ELECTRONIQUE :

• L’espionnage/écoute électronique des signaux provenant
de ce moniteur vidéo pour bébé est presque impossible.
Non seulement il faut être dans la portée du moniteur
vidéo pour bébé mais en plus il faut disposer d’un
équipement très couteux.

ENTRETIEN

• Nettoyez le babyphone uniquement avec un chiffon
humide; n’utilisez jamais de nettoyant chimique. Avant
tout nettoyage, vous devez débrancher les adaptateurs.

PORTÉE :

• Cet interphone bébé a une portée de 300 mètres en
champ libre et jusqu’à 50 mètres à l’intérieur; cette portée
dépend des conditions locales.

RETARD DANS LES IMAGES ET SON :

• L’unité bébé transmet les images et le son à l’unité parent
dans des blocs numériques. L’unité parent convertit
ces signaux en une image reconnaissable et un son
compréhensible. Par conséquent, il y a un petit délai
entre le moment du mouvement et des sons qui se font et
l’affichage et les sons de l’unité parent.

• En outre, les sons et les images sur l’unité parents ne
sont pas exactement simultanés.

v1.0

DVM-143

BEDIENUNGSANLEITUNG

EINFÜHRUNG

Das Alecto DVM-143 ist ein drahtloses Audio/
Video-Beobachtungssystem für den privaten Gebrauch in
Innenräumen geeignet.

Sie können permanent beobachten und zuhören oder das
automatische Einschalten des Babyphons aktivieren, sobald
Ihr Baby anfängt zu schreien.

ACHTUNG

Vor Inbetriebnahme dieses Sets entfernen Sie bitte
die gesamte Schutzfolie von der Eltern- und der

Babyeinheit.

INSTALLATION

Elterneinheit:

Schieben Sie die hintere
Abdeckung von der
Elterneinheit.

Installieren Sie den Akkupack
laut Abbildung rechts.

Schieben Sie die hintere
Abdeckung wieder auf die
Elterneinheit.

Zum Schluss verbinden Sie das Netzteil mit dem flachen
Stecker mit der Elterneinheit und stecken das Netzteil an
einer 230 V Wandsteckdose ein.

Jetzt lassen Sie bitte den Akkupack mindestens für 24
Stunden DURCHGEHEND aufladen.

Babyeinheit:

Schließen Sie
das Netzteil mit
dem runden
Stecker an der
Unterseite der
Babyeinheit laut
nachstehender
Abbildung an.

Eine Halterung ist für die Befestigung der
Babyeinheit an einer Wand beigelegt.

Die Kameralinse kann ausgerichtet werden.

Halten Sie einen
Mindestabstand von 1 m
zwischen Babyeinheit und
Baby ein.

>1m

FUNKTIONSÜBERSICHT

Elterneinheit:

1

2

3

4

5

6

7

8

1. Antenne für optimale Reichweite nach oben

2. Kontrollleuchte : bleibt beleuchtet, wenn die

blinkt, wenn die Verbindung mit der

Kontrollleuchte : bleibt beleuchtet, wenn das Netzteil

blinkt, wenn der Akkupack fast leer

ausgeschaltet, wenn das Netzteil

Kontrollleuchte : Kontrollleuchte: leuchtet auf, wenn

Kontrollleuchte : leuchtet auf, wenn die

3. integriertes Mikrofon

4. Taste : für 2 Sekunden gedrückt halten, um die

5. Taste gedrückt halten, um mit dem Baby zu

6. Taste zum Heranzoomen drücken (das Display

7. Taste : verschiedene Funktionen, siehe bitte

8. Taste : verschiedene Funktionen, siehe bitte

9. Taste : gedrückt halten, um das Display

Taste : kurz drücken, um das nächste

Taste : Abspielen der Schlaflieder starten

aufklappen

Elterneinheit mit der Babyeinheit
verbunden ist

Babyeinheit unterbrochen ist

angeschlossen ist und das Akkupack
aufgeladen oder gewartet wird

ist und aufgeladen werden muss

getrennt und die Restkapazität des
Akkupacks noch ausreichend ist

die Lautsprecherlautstärke auf 0
gestellt ist (kein Ton)

Gegensprechfunktion aktiviert ist

Elterneinheit ein- oder auszuschalten

sprechen

etwas vergrößern); jetzt verschieben
Sie mit den Tasten
Bild nach links, nach rechts, nach
unten oder oben

diese Anleitung

diese Anleitung

auszuschalten, kurz drücken, um
das Bild der nächsten Kamera
anzuzeigen (funktioniert nur, wenn
mehrere Kameras registriert sind)

Schlaflied abzuspielen

oder stoppen

, , und das

9

10

11

12

13

14

10. + Taste: Lautstärke erhöhen

11. – Taste: Lautstärke verringern

12. Taste : Menü öffnen und Auswahl bestätigen

13. Taste : verschiedene Funktionen, siehe bitte
diese Anleitung

14. Taste : verschiedene Funktionen, siehe bitte
diese Anleitung

15

15. Ständer

16. integrierter Lautsprecher

17. Netzteileingang

Babyeinheit:

1. Lichtsensor

2. Kameralinse

1

3. Infrarot-LED (für Nachtlicht)

4. Taste: Start/Stopptaste

2

fürdieSchlaieder

3

5. bleibt beleuchtet, wenn
die Verbindung mit der
Elterneinheit aktiviert
ist, blinkt, wenn keine

4

aktive Verbindung mit der

5

Elterneinheit besteht

6. integriertes Mikrofon

6

16

17

7. Taste: zum
Abspielen des

nächstenSchlaieds

8. +/-: die Lautstärke

fürdieSchlaieder

und die
Gegensprechfunktion
einstellen

9. : Netzschalter für
die Babyeinheit

10. Temperatursensor

11. integrierter
Lautsprecher

12

13

7

8

9

12. Schraubgewinde (1/4”) für
die Wandhalterung

13.indieserÖffnungnden

Sie einen Druckknopf

14

für die Registrierung
(Neuregistrierung) der
Kamera an der Elterneinheit
(verwenden Sie eine gerade
gebogene Büroklammer,
um diesen kleinen Knopf zu
drücken)

14. Netzteileingang

EIN-/AUSSCHALTEN:

Elterneinheit:

• Halten Sie die -Taste kurz gedrückt, um die Elterneinheit
einzuschalten.

• Halten Sie die -Taste erneut gedrückt, um die
Elterneinheit auszuschalten.

Babyeinheit:

• Schieben Sie den rechten Schalter nach oben, um die
Babyeinheit einzuschalten.

• Schieben Sie diesen Schalter nach unten, um die
Babyeinheit auszuschalten.

LAUTSTÄRKE:

Elterneinheit:

• Drücken Sie wiederholt die + Taste, um die
Empfangslautstärke zu erhöhen und wiederholt die – Taste,
um die Empfangslautstärke zu verringern.

• Sie können aus 7 Lautstärkepegeln und Lautstärke-Aus

10

11

wählen.

• Während der Einrichtung zeigt das Display den aktuellen
Pegel an.

• Die Leuchte am Symbol leuchtet auf, wenn Sie die
Lautstärke auf 0 stellen, während

• Wenn der minimale oder maximale Pegel erreicht ist, zeigt
ein zweifacher Piepton an, dass der Ton nicht lauter oder
leiser gestellt werden kann

Babyeinheit:

• An der Babyeinheit erhöhen oder verringern Sie mit den
+ und – Tasten die Wiedergabelautstärke der Schlaflieder
oder den Pegel der Gegensprechlautstärke.

• Sie können aus 5 Lautstärkepegeln und Lautstärke-Aus
wählen.

• Wenn der minimale oder maximale Pegel erreicht ist, zeigt
ein zweifacher Piepton an, dass der Ton nicht lauter oder
leiser gestellt werden kann

GEGENSPRECHEN:

• Drücken Sie die -Taste, um mit der Babyeinheit zu
sprechen (diese Taste beim Sprechen gedrückt halten).
Die Kontrollleuchte
Gegensprechfunktion nutzen.

• Mit den + und – Tasten seitlich an der Babyeinheit stellen
Sie die Lautstärke ein.

• Achtung: wenn die Lautstärke an der Elterneinheit auf
0 (aus) gestellt ist und Sie die -Taste drücken, kehrt
die Lautstärke der Elterneinheit automatisch auf Stufe 1
zurück, so dass Sie die Reaktion des Babys hören können.

ZOOM: (BILD VERGRÖSSERN)

• Drücken Sie zum Heranzoomen kurz die -Taste.

• Mit den Tasten , , und verschieben Sie das Bild
nach links, nach rechts, nach unten oder oben.

• Drücken Sie zum Herauszoomen nochmals kurz die

-Taste.

BEDIENUNG

am Display erscheint

bleibt an, während Sie die

DISPLAY EIN/AUS:

• Halten Sie kurz die -Taste gedrückt, um das Display
auszuschalten (der Ton bleibt).

• Drücken Sie kurz eine beliebige Taste an der Elterneinheit,
um das Display wieder einzuschalten.

Diese Funktion arbeitet unabhängig von der
automatischen Abschaltfunktion für Display und Ton,
wenn das Baby schläft. Hierfür siehe bitte Punkt
‘Bildschirm mit Geräuschakt.‘ weiter unten in dieser
Anleitung.

SCHLAFLIEDER:

• Drücken Sie kurz die -Taste an der Baby- oder
Elterneinheit, um die Wiedergabe der Schlaflieder zu
starten.

• Während der Wiedergabe drücken Sie die -Taste
(Babyeinheit) oder -Taste (Elterneinheit), um das nächste
Schlaflied auzuwählen; Sie können aus 5 Schlafliedern
und 4 Naturgeräsuchen wählen; das ausgewählte Lied wird
wiederholt abgespielt.

• Nach 10 Minuten wird die Wiedergabe der Schlaflieder
automatisch gestoppt oder Sie können kurz die -Taste
drücken, um die Wiedergabe vorher zu stoppen.

• Sie können mit den + und – Tasten seitlich an der
Babyeinheit die Lautstärke einstellen.

• Siehe Punkt ‘Schlaflied’ in Abschnitt ‘Personalisierung’,
um alle Lieder und Geräusche nacheinander automatisch
abzuspielen.

Hinweis: wenn Sie die -Taste an der Babyeinheit drücken,
wenn die Lautstärke an der Elterneinheit aktiviert ist, ist das
Drücken dieser Taste am Lautsprecher der Elterneinheit
hörbar. Dies ist kein Fehler, sondern tritt auf, weil das
Mikrofon der Babyeinheit neben dieser Taste positioniert ist.

AUTOMATISCHE NACHTSICHT:

• Die Babyeinheit ist mit integrierten 6 Infrarot-LEDs
ausgestattet; diese LEDs schalten sich automatisch ein,
wenn das Kinderzimmer dunkel wird und schalten sich
bei Helligkeit wieder ein. Die LEDs können Gegenstände
bis zu einer Entfernung von ca. 2 m beleuchten. Bei
Dunkelheit werden die Nachtsicht-LEDs eingeschaltet,
die Bilder auf der Elterneinheit werden schwarzweiß
angezeigt.

Achtung: Infrarotlicht kann vom menschlichen Auge
nicht wahrgenommen werden; das bedeutet, dass
Sie mit bloßem Auge nicht erkennen können, ob die
Infrarot-LEDs eingeschaltet sind.

TEMPERATUR IM BABYZIMMER:

Der obere mittlere Abschnitt des Displays zeigt die
Temperatur des Raumes an, in dem die Babyeinheit
aufgestellt ist.
Schlagen Sie im nächsten Kapitel nach, um dieser
Temperaturanzeige ein minimales oder maximales Limit mit
einem Alarm zuzuweisen.
Bitte beachten Sie, dass die Temperatur nur ein Hinweis ist
und Sie eine mögliche Abweichung von +/- 2 Grad erwägen
müssen.

DISPLAYSYMBOLE:

Während des Betriebs können folgende Symbole am Display
erscheinen.

Verbindungsanzeige:

: gute Verbindung zwischen Baby- und Elterneinheit

oder : akzeptable oder schlechte Verbindung

: Verbindung unterbrochen

leuchtet auf, wenn die SCAN-Funktion aktiviert
ist (nur anwendbar, wenn mehrere Babyeinheiten
genutzt werden)

leuchtet auf, wenn die Infrarot-LED der Kamera
eingeschaltet sind (sie schalten sich automatisch ein,
wenn es in der Nähe der Kamera dunkel wird)

leuchtet auf, wenn der Zoom-Modus aktiviert ist

leuchtet auf, wenn der Alarmton des

Temperaturalarms aktiviert ist

leuchtet auf, wenn der Lautstärkepegel auf 0 gestellt

ist (Ton aus)

visuelle Tonanzeige:

: wenig oder kein Geräusch im Babyzimmer

: leises bis mäßiges Geräusch im Babyzimmer

: lautes Geräusch im Babyzimmer

Anzeige der eingestellten Lautstärke des Lautsprechers

Akkuanzeige:

: Akku ist voll
: Akku ist fast leer

: Akku wird geladen

leuchtet auf, wenn keine Batterien installiert sind;
die Elterneinheit wird jetzt komplett über das Netzteil
mit Strom versorgt.

PERSONALISIERUNG:

Sie können verschiedene Funktionen des DVM-143 nach
Ihren eigenen Präferenzen einstellen oder programmieren:

Öffnen Sie das Setup-Menü

/ Suchen Sie nach dem gewünschten Element

Öffnen Sie das ausgewählte Element

/ mit der oder -Taste eine Einstellung anpassen

oder auwählen

Bestätigen Sie Ihre Auswahl

Kehren Sie zur Kamerabildanzeige zurück

Folgende Einstellungen sind verfügbar:

Sprache

Display-Sprache einstellen

LCD

Helligkeit des Displays einstellen (Stufe 1 – Stufe

5) oder DIMM-Modus ein-/ausschalten (Display
automatisch dimmen, wenn seit 10 Minuten keine
Kameratasten gedrückt wurden, um Energie zu
sparen)

Schlaflied

Mithilfe dieser Option wählen Sie eines der
Schlaflieder oder Töne aus oder Sie wählen ‘Alles
abspielen’, um alle verschiedenen Schlaflieder und
Töne nacheinander abzuspielen.

KAM verbinden/trennen

Wählen Sie diese Option, um zusätzliche Kameras
hinzuzufügen oder zu entfernen, bitte schlagen Sie
im nachstehenden Abschnitt ‘Multi-Kamera’ nach.

Umbenennen

Mithilfe dieser Option weisen Sie der Kamera
einen persönlichen Namen zu; Sie können
den Standardnamen ‘KAM’ oder einen der 6
vorprogrammierten Namen auswählen.

Empfindlichkeit

Hier können Sie einstellen, wie laut das Baby
schreien muss, bevor Ton und Bild (siehe nächster
Punkt) an der Elterneinheit aktiviert werden:
Stufe 1: niedrige Empfindlichkeit, das Baby muss laut
schreien, bevor sich das Babyphon einschaltet
Stufe 2: mäßige Empfindlichkeit
Stufe 3: durchschnittliche Empfindlichkeit
Stufe 4: hohe Empfindlichkeit, das Babyphon schaltet
sich ein, sobald das Baby leise weint
Stufe 5: VOX ausgeschaltet, das Babyphon überträgt
kontinuierlich die Bilder und Geräusche des Babys

Bildschirm mit Geräuschakt.

Wenn diese Funktion auf ‘Ein’ gestellt ist und das
Baby schläft, schaltet sich nicht nur der Ton, sondern
auch das Display aus. Sobald das Baby anfängt
zu schreien, schalten sich Display und Ton wieder
ein. Verwenden Sie die Option ‘Empfindlichkeit’
(siehe vorheriger Punkt), um die Aktivierungsstufe
einzustellen).
Wenn diese Funktion auf ‘Aus’ gestellt ist, bleibt der
Bildschirm durchgehend aktiviert.

Temperatur

Diese Option betrifft die Temperaturanzeige am
Bildschirm der Elterneinheit und den optionalen
Alarmton.
Bei [Minimal] und [Maximal] können Sie die Ober­und Untergrenze für die Anzeige einer Warnung am
Display eingeben, wenn diese Grenzen überschritten
sind.

Sie können die Option [Alarm] verwenden, um zu
bestimmen, ob zusätzlich zu dieser Warnung ein
Alarmton ertönen muss.
In [Format] können Sie bestimmen, ob die
Temperatur in Grad Celsius oder Grad Fahrenheit
angezeigt werden soll.

Alarmton

Hier können Sie einstellen, ob ein Alarmton
ertönen soll, wenn der Akku schwach wird [Ton bei
schwachem Akku], wenn die Verbindung zwischen
Elterneinheit und Babyeinheit unterbrochen ist [Alarm
fehlende Verbind.] oder wenn eine der Babyeinheiten
Geräusche im SPLIT-Modus erkennt [Tonalarm in
Split-Ansicht]

MULTI-KAMERA

EINFÜHRUNG:

Sie können maximal 4 Babyeinheiten (Kameras) an der
DVM-143 Elterneinheit registrieren. Separate Kameras
sind bei der Serviceabteilung von Alecto über 073 6411 355
(Niederlande), 03 238 5666 (Belgien) oder im Inernet unter
www.alecto.nl erhältlich.
Fixed camera: DVM-1431
Pan/tilt camera: DVM-2001

ZUSÄTZLICHE KAMERAS REGISTRIEREN:

Nehmen Sie zunächst die neue Kamera aus der Verpackung,
dann schließen Sie das mitgelieferte Netzteil an, stecken es
an einer Steckdose ein und schieben den EIN/AUS-Schalter
der Kamera auf Position ‘EIN’.
Legen Sie sich eine gerade gebogene Büroklammer zurecht;
Sie benötigen sie gleich, um den kleinen Druckknopf auf der
Unterseite der Kamera zu drücken.

Jetzt nehmen Sie die Elterneinheit, um die neue Kamera zu
verbinden.

Öffnen Sie das Setup-Menü

/ Wählen Sie die Option ‘KAM verbinden/trennen’

Öffnen Sie dieses Element

/ Wählen Sie ‘KAM verbinden’

Bestätigen Sie Ihre Auswahl

/ Wählen Sie eine verfügbare Kameranummer

Bestätigen Sie die Anweisung

Jetzt nehmen Sie die gerade
gebogene Büroklammer und drücken
damit auf den kleinen Knopf der
Kamera. Halten Sie diesen Knopf
einige Sekunden gedrückt, bis die
Betriebsanzeige an der zusätzlichen
Kamera schnell zu blinken anfängt.

Nach ein paar Sekunden erscheint
das Bild der neuen Kamera am Display der Elterneinheit.
Die zusätzliche Kamera ist jetzt registriert und betriebsbereit.

BEDIENUNG:

Nach dem Einschalten der Elterneinheit wird nur das Bild
einer Kamera angezeigt. Drücken Sie wiederholt die i -Taste
oben an der Elternheit für Folgendes:

• Die Bilder der nächsten verbundenen Kamera werden
angezeigt, während oben links die Kameranummer
angezeigt wird)

• Die Bilder aller verbundenen Kameras werden gleichzeitig
angezeigt (‘Split-Ansicht’)

• Die Bilder werden automatisch nacheinander angezeigt
(‘Scan-Modus’)

Verwendung der ‘Split-Ansicht’:

- Der Ton ist deaktiviert, kein Ton in der Split-Ansicht.

- Sobald eine der Kameras ein Geräusch erkennt, werden Sie

darüber im oberen Abschnitt des Bildschirms informiert. Sie
können auch einen Alarmton einbeziehen, hierfür siehe bitte
Punkt ‘Alarmton’ im Abschnitt ‘Personalisierung’.

- Auf das Menü zum Ändern der Einstellungen kann nicht
zugegriffen werden.
Wenn Sie eine Einstellung ändern möchten, kehren Sie
zunächst zur Anzeige eines einzelnen Bildes zurück und
passen dann die Einstellung an.

- In der Split-Ansicht können Sie mit den , , und

-Tasten das gewünschte Bild auswählen (gelber Rahmen um
das Bild) und die
als Vollbild anzuzeigen, inklusive Ton. Nach 10 Sekunden
schaltet die Einheit wieder auf ‘Split-Ansicht’.

Verwendung des ‘Scan-Modus’:

- Im Scan-Modus erscheint das Symbol‘
daneben die Nummer der Kamera, auf der die Bilder gezeigt
werden.

- Alle 7 Sekunden wird das nächste Kamerabild als Vollbild
angezeigt.

ZUSÄTZLICHE KAMERAS AUSLOGGEN:

Befolgen Sie die nachstehenden Schritte, um fehlerhafte oder
nicht mehr genutzte Kameras zu löschen:

Öffnen Sie das Setup-Menü

/ Wählen Sie die Option ‘KAM verbinden/trennen’

Öffnen Sie dieses Element

/ Wählen Sie ‘KAM verbinden’

Bestätigen Sie Ihre Auswahl

/ Wählen Sie die Kamera aus, die Sie trennen möchten.

Bestätigen Sie die Anweisung
Jetzt drücken Sie die und -Tasten, um den
Trennvorgang zu bestätigen.

-Taste drücken, um das ausgewählte Bild

’ im Display und

TECHNISCHE DATEN

Reichweite: bis zu 50 m im Innenbereich
bis zu 300 m im Freien
Stromversorgung der 3,7 V Lithium Polymer Akku (inkl.)
Eltern-Einheit: Modell BL198555/BT298555
5 V DC 1000 mA Netzteil (inkl.),
Modell: S006MV0500100
Stromversorgung der 6 V DC 1000 mA Netzteil (inkl.),
Baby-Einheit: Modell: S006MV0600100.
Frequenz: 2,4 GHz, digitaler Frequenzsprung
(FHSS) / 24 Kanäle, Auto hopong
Display: 4.3” TFT-LCD-Display
WQVGA 480x272 pixel
Ladedauer des Akkus der Eltern-Einheit: ~ 6 Stunden*
Lebensdauer des Akkus der Eltern-Einheit: 6~7 Stunden*
Temperatursensorbereich: 0°C – 50°C
Genauigkeit: ± 2°C (bei 25°C)

*: die oben erwähnten Zeiten dienen nur zur Referenz und

hängen von der Benutzung, dem Zustand und der Qualität
der Akkus ab.

Das Alecto DVM-143 stimmt mit allen Anforderungen und
sonstigen Vorschriften der Europäischen Richtlinie 1999/5/
EC überein.

Die Konformitätserklärung ist auf der Website www.alecto.nl
einsehbar.

Dieses Gerät darf in allen Ländern der EU verwendet
werden. In Frankreich, Italien, Russland und der Ukraine ist
nur die Anwendung im Innenbereich zulässig.

TIPPS UND HINWEISE

STÖRUNGSFREI:

• Dieses Babyphon ist digital verschlüsselt. Das bedeutet,
dass Sie niemals von anderen Geräten Signale
empfangen und das Signal Ihrer Baby-Einheit(en) von
z.B. Nachbarn nicht empfangen werden kann.

• Falls die Baby-Einheit(en) oder Eltern-Einheit in oder
in der unmittelbaren Umgebung elektromagnetischer
Felder aufgestellt ist, kann das Signal (Bilder oder Ton)
leicht beeinträchtigt werden. In diesem Fall stellen Sie die
Baby-Einheit(en) oder Eltern-Einheit an einem anderen
Ort auf oder Sie bewegen, falls möglich, die Störquelle.

MITHÖREN/ABHÖREN:

• Mithören/Abhören der Signale von diesem Babyphon
ist nahezu unmöglich. Man muss sich nicht nur in
Reichweite des Babyphons aufhalten, sondern benötigt
auch sehr kostspielige Geräte.

WARTUNG

• Reinigen Sie das Babyphon nur mit einem feuchten
Tuch; niemals chemische Reiniger verwenden. Vor
jeder Reinigung müssen Sie die Netzteile von der
Stromversrogung trennen.

REICHWEITE

• Das Babyphon hat eine Reichweite von bis zu 300 m im
offenen Gelände und bis zu 50 m im Innenbereich; diese
Reichweite hängt von den örtlichen Gegebenheiten ab.

VERZÖGERUNG BEI BILDERN UND TON:

• Die Baby-Einheit überträgt die Bilder und den Ton
in digitalen Bausteinen an die Eltern-Einheit. Die
Eltern-Einheit wandelt diese Signale wieder in ein
erkennbares Bild und verständlichen Ton um. Daher gibt
es eine geringe Verzögerung zwischen dem Augenblick
der Bewegung und des Tons und der Anzeige und des
Tons an der Eltern-Einheit.

• Desweiteren sind die Töne und Bilder an der
Eltern-Einheit nicht genau zeitgleich.

v1.0

DVM-143

USER’S MANUAL

INTRODUCTION

The Alecto DVM-143 is a wireless audio/video observation
system, suitable for private use indoors.

You can either watch and listen continuously or you can have
the baby monitor switch on

ATTENTION

Before you start using the set, please remove any
protective foil from the parent unit and baby unit.

INSTALLATION

Parent unit:

Slide off the rear casing from
the parent unit

Install the rechargeable battery
pack according to the picture
on the right

Slide the rear casing back onto
the parent unit

Finally, connect the power adaptor with the flat plug to the
parent unit and insert the adaptor into a 230V wall socket.

Now please let the battery pack charge for at least 24 hours
CONTINUOUSLY.

Baby unit:

Connect the
power adaptor
with the round
plug to the
bottom of
the baby unit
according to the
below picture

a mounting bracket is included for fixing
the baby unit onto a wall

the camera lens can be oriented

>1m

maintain a distance of at
least 1 meter between the
baby unit and the baby

FUNCTION OVERVIEW

Parent unit:

1

2

3

4

5

6

7

8

1. antenna flip it upward for optimum range

2. indicator: remains lit while the parent unit if

flashes when the connection with the baby

indicator: remains lit while the adaptor is connected

flashes when the battery pack is nearly

switched off when the adaptor is

indicator: illuminates when the speaker volume is

indicator: illuminates when the talk-back function is

3. built-in microphone

4. button: press and hold for 2 seconds to switch the

5. button press and hold to talk back to the baby

6. button press to zoom in (to get the display

7. button: various functions, please see this user

8. button: various functions, please see this user

9. button: press and hold to turn off the display,

button: briefly press to play the next lullaby

button: to start or stop playback of the lullabies

connected with the baby unit

unit is interrupted

and the battery pack is being charged or
maintained

empty and must be charged

disconnected and the battery pack’s
remaining capacity is still sufficient

set to 0 (no sound)

activated

parent unit on or off

somewhat closer); now use the , ,
and buttons to move the image to the
left, to the right, down or up

manual

manual

briefly press to view the image of the next
camera (functional only when multiple
cameras are registered)

9

10

11

12

13

14

10. + button: to increase the volume

11. – button: to decrease the volume

12. button:

13. button: various functions, please see this user

14. button: various functions, please see this user

15

15. support

16. built-in speaker

17. power adaptor input

to open the menu and to confirm selections

manual

manual

Baby unit:

16

7. button: to play the

17

next lullaby

8. +/-: to set the volume
for the lullabies and
for the talk-back
function

9. : power switch for
the baby unit

10. temperature sensor

11. built-in speaker

12

13

1. Light sensor

2. Camera lens

3. infrared LEDs (for night

1

lighting)

4. button: start/stop button

2

for the lullabies

3

5. remains lit when the
connection with the parent
unit is active

 asheswhenthere’sno

4

active connection with the

5

parent unit

6. built-in microphone

6

7

8

9

12. screw thread (1/4”) for the
wall bracket

13.insidethisholeyou’llnd

a push-button to register
(re-register) the camera

14

on the parent unit (use a
straightened paperclip to
press this little button)

14. power adaptor input

TO SWITCH ON/OFF:

Parent unit:

• Brieypressandholdthe button to switch on the parent
unit.

• Brieypressandholdthe button again to switch off the
parent unit.

Baby unit:

• Slide the switch at the right side upward to switch on the
baby unit.

• Slide this switch downward to switch off the baby unit.

VOLUME:

Parent unit

• Repeatedly press the + button to increase the reception
volume and repeatedly press the – button to decrease the
reception volume.

• You can choose from 7 volume levels and volume-off.

• During setup, the display will show the current level.

10

• The light at the symbol will illuminate when you set the
volume to 0 while the appears in the display.

• Upon reaching the minimum or maximum level, a double
beep tone will indicate that the sound cannot be any louder

11

or softer.

Baby unit

• On the baby unit, use the + and – buttons to increase
or decrease the playback volume of the lullabies or the
volume of the talk-back volume.

• You can choose from 5 volume levels and volume-off.

• Upon reaching the minimum or maximum level, a double
beep tone will indicate that the sound cannot be any louder
or softer.

TO TALK BACK:

• Press the button to talk back to the baby unit (press and
hold this button while talking). The indicator remains lit
while using the talk-back function.

• You can use the + and – buttons at the baby unit’s side to
adjust the volume.

• Attention: when the volume on the parent unit is set to 0
(off) and you press the button, the volume of the parent
unit will be automatically returned to level 1 allowing you to
hear the reaction of the baby.

ZOOM: (GETTING THE IMAGE CLOSER)

• Brieypressthe button to zoom in.

• Use the , , and buttons to move the image to the
left, to the right, down or up.

• Brieypress the button again to zoom out.

OPERATION

DISPLAY ON/OFF:

• Brieypressandhold the button to switch off the
display (the sound will remain).

• Brieypressarandombuttonontheparentunittoswitch

the display back on.

This function works separate from the function for having
the display and sound turn off automatically when the
baby is sleeping. For this, please see the item ‘Sound­activated Screen‘ further in this user manual.

LULLABIES:

• Brieypressthe button on the baby unit or parent unit
to start playback of the lullabies.

• During playback, press the button (baby unit) or button
(parent unit) to select the next lullaby; you can choose from
5 lullabies and 4 nature sounds; the selected song will be
played repeatedly.

• After 10 minutes, playback of the lullabies will stop
automatically,oryoucanbrieypressthe button to
stop playback beforehand.

• You can use the + and – buttons at the side of the baby
unit to adjust the volume.

• See the item ‘Lullaby’ in the chapter ‘To personalise’ to play
all songs and sounds automatically one after the other.

Remark: when pressing the button on the baby unit while
the volume on the parent unit is enabled, pressing this button
can be heard through the speaker of the parent unit. This is
not a defect, but happens because the microphone of the
baby unit is located next to this button.

AUTOMATIC NIGHT VISION:

• The baby unit is provided with built-in 6 infra-red LEDs;
these LEDs will switch on automatically when the baby
room turns dark and will switch of again when it becomes
light. The LEDs can illuminate objects up to a distance
of approximately 2 meters. When it’s dark, that is when
the night vision LEDs are switched on, the images on the
parent unit will be displayed in black and white.

Attention: infra-red light cannot be perceived by the
human eye; that means you cannot tell whether the
infra-red LEDs are switched on with the naked eye.

TEMPERATURE IN THE BABY ROOM:

The upper middle part of the display shows the temperature
of the space in which the baby unit is placed.
Refer to the next chapter to assign a minimum or maximum
limit to this temperature display with an alarm.
Please keep in mind that the temperature is only indicative
and you must consider a possible deviation of +/- 2 degrees.

DISPLAY ICONS:

During use, the following icons can appear in the display.

connection indicator:

: good connection between baby unit and parent unit

or : reasonable or poor connection

: connection interrupted

illuminates when the SCAN function is enabled

(only applicable when using multiple baby units)

illuminates when the infrared LEDs of the camera
are switched on (these turn on automatically when
it’s getting dark near the camera)

illuminates when the zoom mode is enabled

illuminates when the alert tone of the temperature

alarm is enabled

illuminates when the volume level is set to 0

(sound off)

visual sound indication:

: little or no sound in the baby room

: soft to moderate sound in the baby room

: loud sound in the baby room

indication of the set speaker volume

battery indication:

: battery is full
: battery is nearly empty

: battery is charging

illuminates when there’s no battery installed;

the parent unit is now fully powered by the adaptor

TO PERSONALISE:

You can set or program various functions and settings of the
DVM-143 according to your own preferences:

open the setup menu

/ search for the desired item

open the selected item

/ use the or utton to adjust or select a setting

 conrmyourchoice

return to the camera image display

The following settings are available:

Language

to set the display language

LCD

to set the display brightness (level 1 – level 5) or
to switch the DIM mode on/off (to dim the display
automatically when no camera buttons are pressed
for 10 minutes, to save energy)

Lullaby

use this option to select one of the lullabies or sounds
or select ‘Play all’ to play all different lullabies and
sounds one after the other

Pair/Unpair CAM

select this option to add or remove additional
cameras, please refer to the below chapter ‘Multi­camera’

Rename

use this option to assign a personal name to the
camera; you can choose the standard name ‘CAM’ or
choose one of the 6 pre-programmed names

Sensitivity

Here you can set how loud the baby must be crying
before the sound and image (see the next item) will
be activated through the parent unit:
Level 1: low sensitivity, the baby must cry loudly
before the baby monitor switches on
Level 2: moderate sensitivity
Level 3: average sensitivity
Level 4: high sensitivity, the baby monitor will switch
on as soon as the baby starts to cry softly
Level 5: VOX switched off, the baby monitor will
continuously transmit the images and sounds from
the baby

Sound-activated Screen

When this function is set to ‘On’ and the baby is
sleeping, not just the sound but also the display
will turn off. As soon as the baby starts crying, the
display and sound will be turned on again. Use the
‘Sensitivity’ option (see the previous item) to set the
activation level).
When this function is set to ‘Off’, the screen will
remain active continuously.

Temperature

This option concerns the temperature display in the
screen of the parent unit and the optional alert tone.
At [Minimum] and [Maximum], you can enter the
upper and lower limit for showing a warning in the
display when these limits are exceeded.

You can use the [Alert] option to determine whether
an alert tone must sound in addition to this warning.
At [Format], you can determine whether the
temperature must be displayed in degrees Celsius or
degrees Fahrenheit.

Alert Tone

Here you can set whether an alert tone must sound
when the battery starts to run empty [Low Battery
Tone], when the parent unit has lost the connection
with the baby unit [No Link Alert] or when one of the
baby units detects sound in SPLIT mode [Sound alert
in split-view]

MULTI-CAMERA

INTRODUCTION:

You can register up to a maximum of 4 baby units (cameras)
on the DVM-143 parent unit. Separate cameras are available
via the service department of Alecto via 073 6411 355
(Netherlands), 03 238 5666 (Belgium) or via internet
www.alecto.nl
Fixed camera: DVM-1431
Pan/tilt camera: DVM-2001

REGISTERING ADDITIONAL CAMERAS:

First remove the new camera from its packaging, then
connect the supplied power adaptor, insert it into a wall
socket and slide the ON/OFF switch of the camera to the
‘ON’ position.
Keep a straightened paperclip handy; you’ll need it in a moment
to press the little push-button in the bottom of the camera.

Now take the parent unit to pair the new camera

open the setup menu

/ select the option ‘Pair/Unpair CAM’

open this item

/ select ‘Pair CAM’

confirm your choice

/ select an available camera number

confirm the instruction

Now take the straightened paperclip
and use it to press the small button
in the bottom of the camera. Keep
this button depressed for several
seconds until the power indicator on

theadditionalcamerastartsashing

rapidly.

After several seconds the image of
the new camera will appear in the display of the parent unit.
The additional camera is now registered and is ready for use.

OPERATION:

Upon switching on the parent unit, the image of only one
camera will be shown. Repeatedly press the i button on top of
the parent unit for the following:

• the images of the next paired camera will be displayed
while in the upper left corner the camera number is
indicated)

• the images of all paired cameras are displayed
simultaneously (‘split-view’)

• the images are automatically displayed one after the other
(‘scan mode’)

When using ‘split-view’:

- The sound is disabled, there’s no sound in split-view.

- As soon as one of the cameras is detecting sound, you’ll be

notiedofthisintheupperpartofthescreen.Youcanalso

include an alert tone, for this please see the item ‘Alert tone’
in the chapter ‘To personalise’.

- The menu for changing settings is not accessible.

Ifyou’dliketochangeasetting,rstreturntothedisplayofa

single image and then adjust the setting.

- In split-view you can use the
the desired image (yellow frame around that image) and
the press the button to display the selected image on full
screen, including sound. After 10 seconds the unit will switch
back to ‘Split-view’.

When using the ‘Scan mode’:

- In scan mode the‘
next to it the camera number of which images are shown.

- Every 7 seconds the next camera image will be shown on
full screen.

LOG OUT ADDITIONAL CAMERAS:

Follow the steps below to deregister faulty cameras or
cameras no longer in use:

open the setup menu

/ select the option ‘Pair/Unpair CAM’

open this item

/ select ‘Pair CAM’

 conrmyourchoice

/ select the camera you’d like to unpair

 conrmtheinstruction

now press the and buttonsinordertoconrmthe
unpairing process.

’ symbol will appear in the display with

, , and buttons to select

SPECIFICATIONS

Range: up to 50 meters indoors
up to 300 meters outdoors
Parent unit power: 3.7V Lithium Polymer battery
model BL198555/BT298555
5VDC 1000mA power adapter (incl.),
Baby unit power: 6VDC 1000mA power adapter (incl.),
model: S006MV0600100.
Frequency: 2.4GHz, digital frequency hopping
(FHSS), 24 channels, auto hopping
Display: 4.3” TFT LCD display
WQVGA 480x272 pixel
Recharging time parent unit battery: ~ 6 hours*
Life-span parent unit battery: 6~7 hours*
Temperature sensor range: 0°C - 50°C
Accuracy: ± 2°C (at 25°C)

*: the times mentioned above are references only and

depend on the usage, condition and quality of the batteries.

The Alecto DVM-143 meets all essential requirements and
other provisions as described in the European Directive
1999/5/EC.

The declaration of conformity is available on the website
www.alecto.nl

Use of this equipment is allowed in all countries of the EU. In
France, Italy, Russia and Ukraine, only indoor use is allowed.

TIPS & REMARKS

INTERFERENCE-FREE:

• This baby display monitor is digitally coded. This means
you will never receive signals from other devices, nor can
the signal from your baby unit(s) be received by e.g. your
neighbors.

• In case the baby unit(s) or parent unit is placed in

orintheclosevicinityofelectromagneticelds,the

signal (images or sound) can be slightly affected. If this
happens, try a different location for the baby unit(s)
or parent unit or move, if possible, the source of the
interference.

EAVESDROPPING/WIRETAPPING:

• Eavesdropping/wiretapping of the signals from this baby
video monitor is nearly impossible. Not only must one be
within range of the baby video monitor, one also needs
some very costly equipment.

MAINTENANCE:

• Only clean the baby monitor with a moist cloth; never

use chemical cleaners. Before any cleaning, you must
disconnect the adapters.

RANGE:

• The baby display monitor has a range of up to 300

metersinanopeneldandupto50metersindoors;this

range depends on local circumstances.

DELAY IN IMAGES AND SOUND:

• The baby unit transmits the images and sound to the
parent unit in digital blocks. The parent unit converts
these signals back to a recognizable image and a
comprehensible sound. Therefore, there is a small delay
between the moment of movement and making sounds
and the display and sounds of the parent unit.

• Besides that, the sounds and images on the parent unit
are not exactly simultaneous.

v1.0
