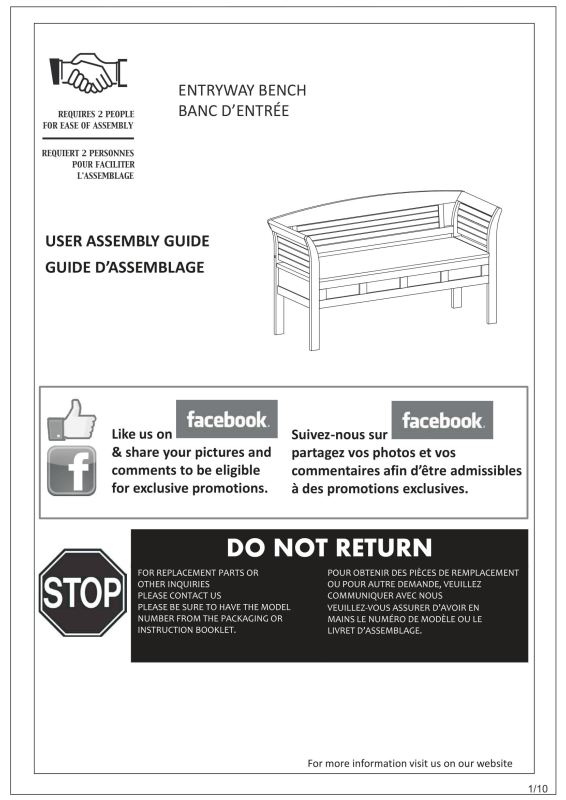

INNER
ENTRYWAY BENCH
BANC D’ENTRÉE
INFOGRAPHIC LEGEND / :LÉGENDE GRAPHIQUE
In relative spatial arrangement to the assembled unit / Disposition par rapport à l'assemblage
Panel: Inner side Back
Panneau : côté intérieur
OUTER
Panel: Outer side
Panneau: côté externe
B
Arrière Avant Supérieur Inférieur
F
Front
T
To p
Bottom
A
Sides
Côtés
ONE PAIR
UNE PAIRE
B C
Seat
Siège
1 PIECE
1PIÈCE
D E F
1 PIECE
1PIÈCE
Front
Avant
1 PIECE
1PIÈCE
Backrest
Support arrière
G H
Bottom Panel
Panneau Inférieur
Support Bar
Barre de Soutien
Divider
Séparateur
This Side Up
For Step 1
1 PIECE
1 PIÈCE
Back
Arrière
1 PIECE
1 PIÈCE
1 PIECE
1PIÈCE
REQUIERT 2 PERSONNES POUR FACILITER L'ASSEMBLAGE
HARDWARE / QUINCAILLERIE
1 2 3 4
Allen Key Bolts
BoulonsAllen
M6 x 30 mm
4 PIECES
4 PIÈCES
6 7 8
Phillips Screw
Vis cruciforme
M3 x 15 mm
9 PIECE
9 PIÈCES
Cam Lock Pin
Goujons de Serrage
Cam Lock
Verrou
8 SETS
8 ENSEMBLES
Phillips Screw
Vis cruciforme
M4 x 30 mm
16 SPIECE
16 PIÈCES
Allen Key
ClefAllen
1 PIECE
1 PIÈCE
Phillips screw round head
Vis cruciformeà têteronde
M4 x 15 mm
4SPIECE
4 PIÈCES
2 PAIRS
2 PAIRES
Bras du couvercle
9
Allen Key Bolts
REQUIRES 2 PEOPLE FOR EASE OF ASSEMBLY
5
Lid Support
1 PIECE
1 PIÈCE
BoulonsAllen
Barrel nuts
M6 x 80 mm
2SPIECE
2 PIÈCES
10
Phillips screw round head
Vis cruciformeà têteronde
M4 x 20 mm
4SPIECE
4 PIÈCES
Wood dowel
Goujon en bois
8 x 30 mm
8SPIECE
8 PIÈCES
11
Capuchon en bois
Wood bolt caps
2SPIECE
2 PIÈCES
2/10
ENTRYWAY BENCH
BANC D’ENTRÉE
NOTICE / AVIS
Please use a screwdriver for the screws. The screwdriver is not included in the pack.
Please use a screwdriver for the screws. The screwdriver is not included in the pack.
SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.
SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.
ASSEMBLY INSTRUCTIONS / INSTRUCTIONS D’ASSEMBLAGE
Small pre-drilled holes
Petits trous preùperceùs
C
For Step 1
2
This Side Up
2
F
Hinge
Charnieøres
()Note: please pay close attention to the location of the 2 small pre-drilled holes which
accommodate the lid support. They need to be on the same side as the hinges.
()Note: veuillez porter une attention particulieøre aø I’emplacement des 2 petits trous preùperceùs
destineùs aø fixer le support du couvercle. Ils doivent eâtre du meâme coâteù que les charnieøres .
Seùparateur
verrous
verrous
Seùparateur
3/10
ENTRYWAY BENCH
BANC D’ENTRÉE
NOTICE / AVIS
Please use a screwdriver for the screws. The screwdriver is not included in the pack.
Please use a screwdriver for the screws. The screwdriver is not included in the pack.
SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.
SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.
ASSEMBLY INSTRUCTIONS / INSTRUCTIONS D’ASSEMBLAGE
B
G
Panneau infeùrieur
C
Seùparateur
4/10
ENTRYWAY BENCH
BANC D’ENTRÉE
NOTICE / AVIS
Please use a screwdriver for the screws. The screwdriver is not included in the pack.
Please use a screwdriver for the screws. The screwdriver is not included in the pack.
SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.
SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.
ASSEMBLY INSTRUCTIONS / INSTRUCTIONS D’ASSEMBLAGE
B
2
C
2
Verrous
Seùparateur
SeùparateurVerrous
5/10
ENTRYWAY BENCH
BANC D’ENTRÉE
NOTICE / AVIS
Please use a screwdriver for the screws. The screwdriver is not included in the pack.
Please use a screwdriver for the screws. The screwdriver is not included in the pack.
SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.
SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.
ASSEMBLY INSTRUCTIONS / INSTRUCTIONS D’ASSEMBLAGE
B
5
2
5
A
5
2
2
5
2
2
2
A
wood dowels
goujon en bois
verrous
coâteùs
coâteùs
coâteùs
verrous
6/10
ENTRYWAY BENCH
BANC D’ENTRÉE
NOTICE / AVIS
Please use a screwdriver for the screws. The screwdriver is not included in the pack.
Please use a screwdriver for the screws. The screwdriver is not included in the pack.
SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.
SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.
ASSEMBLY INSTRUCTIONS / INSTRUCTIONS D’ASSEMBLAGE
B
10
G
Bottom Support Leg
Patte du support infeùrieur
vis cruciforme
7/10
ENTRYWAY BENCH
BANC D’ENTRÉE
NOTICE / AVIS
Please use a screwdriver for the screws. The screwdriver is not included in the pack.
Please use a screwdriver for the screws. The screwdriver is not included in the pack.
SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.
SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.
ASSEMBLY INSTRUCTIONS / INSTRUCTIONS D’ASSEMBLAGE
H
H
7
Barre de soutien
vis cruciforme
6
B
B
vis cruciforme
8/10
ENTRYWAY BENCH
BANC D’ENTRÉE
NOTICE / AVIS
Please use a screwdriver for the screws. The screwdriver is not included in the pack.
Please use a screwdriver for the screws. The screwdriver is not included in the pack.
SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.
SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.
ASSEMBLY INSTRUCTIONS / INSTRUCTIONS D’ASSEMBLAGE
B
B
C
4
Bras du couvercle
vis cruciforme aø teâte ronde
1
8
Seùparateur
1
3
E
3
Support arrieøre
coâteùs
9/10
ENTRYWAY BENCH
BANC D’ENTRÉE
NOTICE / AVIS
Please use a screwdriver for the screws. The screwdriver is not included in the pack.
Please use a screwdriver for the screws. The screwdriver is not included in the pack.
SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.
SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.
ASSEMBLY INSTRUCTIONS / INSTRUCTIONS D’ASSEMBLAGE
9
3
9
STEP 10
EÙTAPE 10
Support arrieøre
coâteùs
11
STEP 11
EÙTAPE 11
11
10/10
