Tectalk Smart +
Bedienungsanleitung
Inhalt
Vorsichtsmaßnahmen.................................. 3
Mitgelieferte Ausstattung und Zubehör........ 3
Vorbereiten des Funkgerätes ...................... 4
Einsetzen der Batterien ............................... 4
Laden der Akkus.......................................... 5
LCD-Display ................................................ 5
Bedienelemente........................................... 6
Power – Ein-/Ausschalten..................... 6
PTT-(Sprech-)Taste (push-to-talk)........ 6
Auf-Taste .............................................. 7
Ab-Taste ............................................... 7
Bedienung und Features ............................. 7
Senden und Empfangen ....................... 7
Kanalwahl ............................................. 8
CTCSS-Modus...................................... 8
VOX Modus ..........................................9
Roger Beep ........................................ 10
Tastentöne.......................................... 10
Call (Ruf-) Ton .................................... 10
Tastensperre....................................... 11
Kanalsuchlauf ..................................... 11
Batterieanzeige................................... 12
Hintergrundbeleuchtung ..................... 12
Anhang: Was sonst wichtig ist ................... 12
Regeln für Funkgespräche ........................ 12
Warnhinweise ............................................ 12
Technische Spezifikationen ....................... 13
Frequenztabelle......................................... 13
CTCSS-Kodierungstabelle......................... 14
Problembehandlung /Gewährleistung........ 14
Rechtliche Hinweise ..................................15
CE Deklaration .......................................... 16
2
Vielen Dank, dass Sie sich für dieses Albrecht PMR 446
Funkgerät Tectalk Smart + R1 entschieden haben. Unsere
Produkte sind mit der größtmöglichen Sorgfalt hergestellt und
verbinden moderne Technologie mit Top-Design und höchster
Qualität. Um sich mit diesem Gerät vertraut zu machen und
dessen technische Möglichkeiten kennenzulernen, lesen Sie
diese Anleitung bitte sorgfältig, bevor Sie das Gerät in Betrieb
nehmen.
Vorsichtsmaßnahmen
Versuchen Sie nie, normale Alkali- Batterien anstelle der
vorgesehenen NiMH Akkus zu benutzen und aufzuladen. Diese
sind nicht zum Wiederaufladen geeignet und können dabei
nicht nur das Gerät beschädigen, sondern auch explodieren
und evtl. sogar Verletzungen hervorrufen. Wenn sie Ni-MHAkkus mit einem zusätzlich erhältlichem Steckerlader oder einer
Ladeschale aufladen, verwenden Sie nur Qualitätsakkus von
mindestens 600 mAh. Setzen Sie das Tectalk Smart+ nicht
längere Zeit direkter Sonneneinstrahlung aus und vermeiden
Sie Temperaturen unter –20°C und über 60°C.
Halten Sie einen Abstand von mindestens 2,5 cm zwischen der
Antenne und Ihrem Körper ein. Benutzen Sie das Tectalk Smart
+ nicht, wenn die Antenne beschädigt ist.
Mitgelieferte Ausstattung und Zubehör
- 2 Funkgeräte
- Bedienungsanleitung
Vorbereiten des Funkgerätes
Es wird empfohlen, das Tectalk Smart + R1 möglichst mit 3
NiMH Akkus (AAA, 3 x 1.2 V) zu betreiben. Nicht aufladbare
Taschenlampen- oder Alkali-Batterien sind weniger
empfehlenswert. (Akkus haben zwar eine geringere
Anfangsspannung, aber halten diese Spannung im Gegensatz
3
zu nicht aufladbaren Batterien über längere Zeit sehr konstant
im Betrieb). Die Ladezeit beträgt ca. 12-15 Std. Das Gerät kann
kann zum Aufladen an eine Ladeschale oder einen
Steckerlader (separat erhältlich) angeschlossen werden.. Sie
haben so die Wahl, ob Sie für den Ladevorgang die
Ladebuchse oder die Ladeschale nutzen möchten. Das
Ladesystem ist dafür ausgelegt, beide Funkgeräte gleichzeitig
über die Ladeschale aufladen zu können. Bitte schalten Sie die
Funkgeräte aus, solange sie sich in der Ladeschale befinden.
Bleiben Funkgeräte beim Laden eingeschaltet, erhöht sich die
Ladezeit. Auch sind Störungen der Funkgeräte untereinander
nicht auszuschließen, wenn Geräte gleichzeitig geladen und
betrieben werden.
Sollten Sie CTCSS Kanäle gespeichert haben, ersetzen Sie
leere Batterien bitte innerhalb 1 Minute nach Herausnehmen,
sonst können Ihre Einstellungen verloren gehen und das Gerät
startet mit Werkseinstellung.
Einsetzen der Batterien
Das Einsetzen der Batterien ist einfacher, wenn der Gürtelclip
entweder nach links oder rechts in horizontale Lage gedreht,.
bzw. abmontiert wurde. Drehen Sie den Gürtelclip nicht mit
Gewalt. Um ihn abzumontieren, drücken Sie die Federhalterung
herunter und ziehen Sie den Gürtelclip gerade aus dem Gerät.
1. Mit dem Daumen drücken Sie auf den Pfeil am
Batteriefachdeckel und schieben den Deckel nach
4
unten heraus.
2. Öffnen Sie das Batteriefach und nehmen Sie es ab.
3. Legen Sie 3 Mikrobatterien unter Beachtung der
Polarität ein (siehe Zeichnung).
Laden der Akkus (Beispiel, je nach optionalem Zubehör)
Ladesteckbuchse des Ladeständers
Steckernetzteil
230V ∼/ 6V –
Zusätzliche Ladebuchse an
Ihrem PMR-Funkgerät
Konroll-LEDs der Ladeschale
Wichtig:
Verwenden Sie nur von uns empfohlene Akkus mit
diesem Funkgerät.
Vollständig entladene Akkus sind ca. nach 12-15 Stunden wieder
voll aufgeladen. Vermeiden Sie häufiges Überladen!
(leuchten beim Ladevorgang)
…
LCD-Display:
1 Sendesymbol
2 Empfangs- (Busy-) Symbol
3 Tastentonsymbol
4 Roger Beep
5 Tastensperre aktiviert
6 Batterieanzeige
7 Kanalnummer
8 Vox aktiviert
9 Suchlauf aktiv
10 CTCSS Codenummer
5

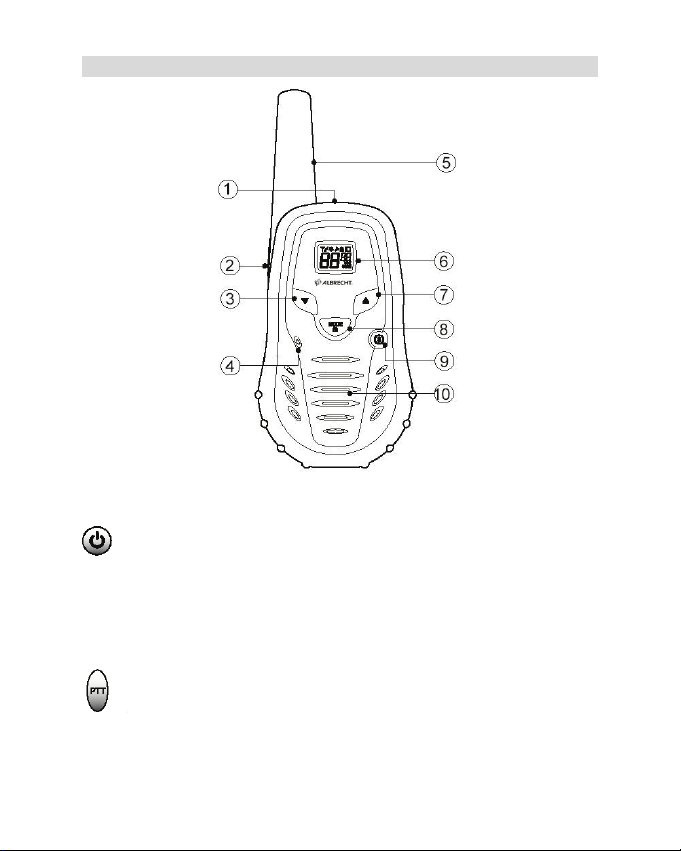

Bedienelemente
/
f
S
Mikro
on-
Antenne
HörerLadebuchse
endetaste
(PTT)
Abwärts
LCD Display
Aufwärts
Modus
Tastensperre
Mikrofon
Power/Scan
Lautsprecher
Power Taste (An/Aus)
Halten Sie die POWER/ Scan -Taste ca. 2 Sek. lang gedrückt.
Eine Melodie ertönt als Zeichen, dass das Gerät nun
betriebsbereit ist, falls der Tastenton aktiv ist. Um das Gerät
auszuschalten, halten Sie die POWER /Scan -Taste wieder ca.
2 Sek. gedrückt.
Sendetaste ( PTT)
Solange Sie die PTT-Taste gedrückt halten, können Sie zu
allen anderen Funkgeräten in Ihrem Bereich sprechen, die
auf den gleichen Kanal und CTCSS-Code eingestellt sind
wie Ihr Gerät. Halten Sie das Funkgerät ca. 5-10 cm von
Ihrem Mund entfernt und sprechen Sie mit normaler
Lautstärke in das Mikrofon. Nachdem Sie die Durchsage
6
beendet haben, lassen Sie die PTT-Taste los, damit Sie
einkommende Signale empfangen können. Immer wenn die
PTT-Taste gedrückt wird, leuchtet das Sendesymbol. Wenn
ein Signal empfangen wird, leuchtet das BUSY-Symbol. Die
PTT-Taste kann auch zum Senden von Ruftönen (Call)
genutzt werden. Hierfür drücken Sie die PTT-Taste zweimal
schnell hintereinander. Ihr Gerät sendet dann einen gut
hörbaren Rufton an die Gegenstelle aus.
Aufwärts (UP) Taste
Drücken der Auf-Taste im Standby-Modus erhöht die
Lautstärke. Die aktuelle Lautstärke wird durch die
Ziffern 1-7 auf dem Display angezeigt. Im
Einstellmodus kann man mit dieser Taste die einzelnen
Optionen auswählen.
Abwärts (DOWN) Taste
Im Standby-Modus vermindert die Ab-Taste die Lautstärke.
Im Einstellmodus kann man mit dieser Taste die
einzelnen Optionen auswählen.
Bedienung und Features
Senden und Empfangen
Schalten Sie das Gerät ein, indem Sie die POWER ca. 2 Sek.
lang gedrückt halten.
• Im Display erscheint die Kanalnummer des zuletzt
benutzen Kanals.
• Sollte ein Signal auf diesem Kanal empfangen werden,
erscheint das BUSY-Symbol (
) im Display und Sie
hören das Signal aus dem Lautsprecher.
• Zum Senden halten Sie die PTT-Taste gedrückt und
sprechen Sie klar und mit normaler Lautstärke in das
Mikrofon.
• Das Sendesymbol (
)erscheint auf dem Display,
solange die PTT-Taste gedrückt wird.
7
• Am Ende Ihrer Durchsage lassen Sie die PTT-Taste
wieder los, damit Sie empfangsbereit sind.
Senden Sie nicht, solange andere Stationen den Kanal
belegen, sie könnten deren Verbindung stören.
Eine Funkverbindung ist nur möglich, wenn beide Funkgeräte
auf den gleichen Kanal und den gleichen CTCSS- Code
eingestellt sind. Der CTCSS-Code (01-38) wird im Display
angezeigt, wenn dieser vorher eingestellt wurde. Wenn kein
CTCSS-Code eingestellt wurde, erscheint oF.
Kanalwahl
• Im Standby-Modus drücken Sie die MODE-Taste
einmal, die Kanalnummer fängt an zu blinken.
• Drücken Sie die AUF oder AB-Taste zu der
gewünschten Kanalnummer.
• Bestätigen Sie die Auswahl mit einem kurzen Antippen
der PTT-Taste.
Einstellung eines CTCSS Codes
CTCSS Codes sind zusätzliche Codierungen, mit denen Sie für
sich und Ihre Partnerstationen ein eigenes kleines Funknetz auf
einem Kanal einrichten können. Haben Sie sich für eine CodeNummer entschieden, dann hören Sie und Ihre Partner nur
noch die zugehörigen Gegenstationen und keinen anderen
Funkverkehr mehr auf dem Kanal.
• Im Standby-Modus drücken Sie die MODE-Taste zweimal.
Entweder Sie sehen jetzt eine der CTCSS-Code Nummern
01 – 38 oder oF blinken.
• Wählen Sie den gewünschten Code mit den Auf oder Ab-
Tasten aus 01 bis 38 aus.
• Bestätigen Sie die Auswahl mit Antippen der PTT-Taste.
• Der CTCSS Modus wird deaktiviert, indem man oF
auswählt.
Wichtig : Um mit anderen Funkgeräten kommunizieren zu
8
können, müssen alle beteiligten Geräte auf den gleichen Kanal
und den gleichen CTCSS-Code eingestellt werden. Die
Codenummern sind zwar international festgelegt, es gibt aber
auch Geräte, die keine CTCSS Codierung haben. In solch
einem Fall wählen Sie die oF Einstellung (ohne CTCSS) . Ein
CTCSS-Code verhindert nicht, dass andere Ihre Gespräche
mithören können. Er ermöglicht lediglich, dass Sie andere
störende Gespräche auf dem gleichen Kanal nicht ständig
mithören müssen. Manche Hersteller wählen auch andere
Bezeichnungen, wie Sub-Tone, Unterkanäle oder Pilotton für
dieses System, gemeint ist aber immer das gleiche System von
unhörbaren Tönen zur Codierung einer Sendung.
Automatische Sprachsteuerung (VOX Funktion)
Wenn das Drücken einer Sprechtaste in bestimmten
Situationen nicht sinnvoll oder möglich ist, z.B. bei der
Verwendung als Babymonitor oder bei Monteuren als
Freisprechanlage, dann kann auch die VOX Funktion das
automatische Einschalten Ihres Senders beim Sprechen
steuern.
Sobald dann das eingebaute Mikrofon (oder ein optional
erhältliches Headset) ein Tonsignal erkennt, startet das
Funkgerät automatisch die Übertragung, ohne dass die PTTTaste gedrückt werden muss.
Einstellen der VOX Funktion:
• Im Standby-Modus drücken Sie die MODE-Taste
dreimal, bis das VOX-Symbol (vox)mit on oder oF
blinkt.
• Mit AUF oder AB wählen Sie die gewünschte
Einstellung.
• Bestätigen Sie durch Antippen der PTT-Taste
Bei aktivierter VOX-Funktion erscheint das VOX-Symbol (vox)
auf dem Display. Bitte beachten Sie, dass die VOX Funktion
9
beim Motorradfahren oder lauten Umgebungsgeräuschen u.U.
nur eingeschränkt in der Lage ist, Geräusche von Sprache zu
trennen, VOX sollte daher unter diesen Umständen nicht
benutzt werden. Die VOX Funktion kann grundsätzlich nur mit
dem eingebauten Mikrofon und folgenden externen Headsets
benutzt werden:
AE 740, AE 37, MA 28 G5 . Bei anderen Headsets kann keine
einwandfreie Funktion garantiert werden!
Roger Beep (Tonsignal bei Ende der Durchsage)
Der Roger Beep Ton wird automatisch am Ende der Nachricht
gesendet, wenn die PTT-Taste losgelassen wird.
• Zum ein oder ausschalten dieses Tonsignals drücken Sie
im Standby-Modus MODE viermal, bis das Roger Beep
Symbol (
)mit on oder oF blinkt.
• Wählen Sie die gewünschte Einstellung mit AUF oder Ab
• Bestätigen Sie die Einstellung mit der PTT-Taste.
Bei aktivierter Roger Beep Funktion erscheint auf dem Display das
Roger Beep Symbol.
Tastentöne
Bei dieser Einstellung ertönt bei jeder Tastenbetätigung ein
Bestätigungston bei folgenden Tasten: Power On/Off/ Scan, Auf/Ab
und MODE.
• Zum ein oder ausschalten dieses Tonsignals drücken Sie
im Standby-Modus MODE fünfmal, bis das TastentonSymbol (
)mit on oder oF blinkt.
• Wählen Sie die gewünschte Einstellung mit AUF oder Ab
• Bestätigen Sie die Einstellung mit der PTT-Taste.
Rufton (Call)
Das Funkgerät sendet einen Klingelton zu anderen Funkgeräten, um
anzuzeigen, dass das Gerät gerufen wird. Im Standby-Modus
drücken Sie die PTT-Taste zweimal schnell hintereinander. Sie
10
haben 3 Klingeltöne zur Auswahl:
• Zum Wechsel des Ruftons drücken Sie im Standby-Modus
MODE sechsmal, bis das Rufton-Symbol (C) mit on oder
oF blinkt.
• Wählen Sie die gewünschte Einstellung mit AUF oder Ab
• Bestätigen Sie die Einstellung mit der PTT-Taste.
Tastensperre
Um ein versehentliches Verstellen von Funktionen zu verhindern,
kann man einige Tasten (ausser POWER on/off-Taste, PTT-Taste
und Lautstärke auf/ab) bei Bedarf sperren.
Tastensperre einschalten:
• Im Standby-Modus halten Sie MODE ca. 2 Sek. lang
gedrückt, bis das Tastensperre-Symbol (
)auf dem
Display erscheint.
• Um die Tastensperre wieder zu deaktivieren, halten Sie
MODE wieder ca. 2 Sek. lang gedrückt. Das Symbol
erlischt.
Kanalsuchlauf
Mit dieser Funktion können Sie das Gerät automatisch aktive Kanäle
suchen lassen und empfangen. Wenn ein Signal empfangen wird,
wird der Suchlauf zum Mithören unterbrochen und nach ca. 5 Sek.
fortgesetzt.
Wichtig: Während des Suchlaufs ist die MODE-Taste nicht aktiv.
Zudem wird die Batteriebetriebsdauer verkürzt, da der
Energiesparmodus im Suchlauf nicht eingeschaltet werden kann!
Einschalten des Suchlaufs:
• Im Standby-Modus drücken Sie die Power on/off-Taste
kurz. Das SCAN-Symbol erscheint auf dem Display
• Nacheinander erscheinen auf dem Display alle durchsuchten Kanäle (1-8), bis ein aktiver Kanal gefunden wird.
• Wenn das Gerät keine Signale findet und Sie möchten
senden, drücken Sie die PTT-Taste, um zum ersten Kanal
zurückzukehren.
11
• Nachdem das Gespräch beendet wurde, setzt das Gerät
nach 15 Sek. automatisch den Kanalsuchlauf fort.
• Wenn kein aktiver Kanal gefunden wurde und Sie möchten
den Suchlauf beenden, drücken Sie die on/off Taste kurz
und das Gerät kehrt in den normalen Gesprächsmodus
zurück. Das SCAN-Symbol erlischt.
Batterieanzeige
Wenn das Batteriesymbol ( )auf dem Display blinkt, müssen die
Akkus geladen werden, bzw. Batterien ausgetauscht werden.
Hintergrundbeleuchtung
Die Hintergrundbeleuchtung schaltet sich automatisch ein, sobald
eine Taste betätigt wird und schaltet sich nach ca. 5 Sek. automatisch
wieder aus.
Anhang: Was sonst wichtig ist
Regeln für Funkgespräche
1. Funkkanäle werden “abwechselnd” genutzt. Dies bedeutet,
dass andere Teilnehmer auf einigen Kanälen sprechen. Es ist
üblich, zu einem anderen Kanal zu wechseln und nicht das
Gespräch auf dem schon besetzten Kanal zu stören.
2. Das Tectalk Smart + ist für eine größtmögliche Reichweite
konzipiert worden. Um Rückkopplungen zu vermeiden, halten
Sie den Abstand zwischen zwei Geräten daher stets bei
mindestens 1 Meter .
3. Um die Batteriedauer zu erhöhen, sollten Sie die SuchlaufFunktion selten nutzen. Dies verlängert die Nutzungsdauer
erheblich.
Warnhinweise
• Nehmen Sie die Batterien aus dem Gerät, wenn Sie es für
längere Zeit nicht benutzen. Die Batterien könnten
auslaufen und zu Korrosionen im Gerät führen.
12
• Vermeiden Sie es, das Gerät mit Wasser in Berührung zu
bringen oder extremen Temperaturen auszusetzen.
• Benutzen Sie das Funkgerät nicht in der Nähe von
Explosionsstoffen oder auf Baustellen, auf denen
Sprengungen durch Fernsteuerung ausgelöst werden.
• Modifizieren Sie nicht die Ausgangsleistung des Gerätes.
Die Original-Ausgangsleistung entspricht den gesetzlichen
Bestimmungen.
• Schalten Sie das Gerät überall da, wo die Nutzung von
Funkgeräten oder Handys verboten ist, ebenfalls aus.
• In Krankenhäusern kann eine evtl. Beeinflussung von
empfindlichen medizinischen Geräten nicht ausgeschlossen
werden. Senden Sie daher dort nur, wenn es Ihnen nach
Rücksprache ausdrücklich gestattet wurde.
• Legen Sie das Gerät nicht vor den Airbag, es könnte bei
Auslösen des Airbags explosionsartig nach vorn
geschleudert werden und Verletzungen verursachen.
Technische Spezifikationen
Frequenzbereich: 446.00625 bis 446.09375 MHz
Anzahl der Kanäle: 8
Kanalabstand: 12,5 KHz
Stromversorgung: 3 x 1,2 V Akkus oder 1.5 V Mikrobatterien
Sendeleistung <500 mW ERP
Kombibuchse: 2.5 mm (Stereotyp) für Mikrofon, Hörer und
Steckerlader
Frequenztabelle
Kanal Frequenz (MHz) Kanal Frequenz (MHz)
1 446.00625 5 446.05625
2 446.01875 6 446.06875
3 446.03125 7 446.08125
4 446.04375 8 446.09375
13
CTCSS Kodierungstabelle
No. Freq. NoFreq. No. Freq. No. Freq.
1 67.0 11 97.4 21 136.5 31 192.8
2 71.9 12 100.0 22 141.3 32 203.5
3 74.4 13 103.5 23 146.2 33 210.7
4 77.0 14 107.2 24 151.4 34 218.1
5 79.7 15 110.9 25 156.7 35 225.7
6 82.5 16 114.8 26 162.2 36 233.6
7 85.4 17 118.8 27 167.9 37 241.8
8 88.5 18 123.0 28 173.8 38 250.3
9 91.5 19 127.3 29 179.9 OF -
10 94.8 20 131.8 30 186.2
Problembehandlung
Wenn bei Ihrem Funkgerät Probleme auftreten, führen Sie ein
Reset durch, indem Sie es ausschalten und die Batterien 1
Minute herausnehmen, und danach wieder einsetzen und das
Gerät wieder einschalten. Prüfen Sie, ob die Batterien noch
genug Energie haben. Es kann vorkommen, dass schwache
Batterien Probleme verursachen, z.B. dass nicht mehr
gesendet werden kann, wohl aber noch Empfang möglich ist.
Gesetzliche Gewährleistung von 2 Jahren nach Kaufdatum
Der Verkäufer dieses Geräts gewährt Ihnen eine gesetzliche
Gewährleistung von zwei Jahren nach Kaufdatum des Geräts.
Diese Gewährleistung umfasst alle Fehler, die durch defekte
Bauteile oder fehlerhafte Funktionen innerhalb der
Gewährleistungsfrist auftreten sollten, nicht jedoch Fehler, die
auf normaler Abnutzung beruhen, wie z.B. verbrauchte Akkus,
Kratzer im Display, Gehäusedefekte, abgebrochene Antennen,
verbrauchte Glühbirnen sowie Defekte durch äußere
14
Einwirkung, wie z.B. Korrosion, Überspannung durch
unsachgemäße externe Spannungsversorgung oder
Verwendung ungeeigneten Zubehörs. Ebenso sind Fehler von
der Gewährleistung ausgeschlossen, die auf nicht
bestimmungsgemäßen Umgang mit dem Gerät beruhen.
Bitte wenden Sie sich bei Gewährleistungsansprüchen
unmittelbar an den Händler, bei dem Sie das Gerät erworben
haben. Der Händler wird Ihr Gerät entweder reparieren oder
austauschen, oder er wird Ihnen eine für das Gerät
spezialisierte Serviceadresse nennen.
Im Zweifelsfalle wenden Sie sich bitte an unsere Hotline. Falls
Sie Ihr Gerät einschicken, vergessen Sie Ihre Kaufquittung als
Nachweis über das Kaufdatum nicht und beschreiben Sie bitte
den aufgetretenen Fehler möglichst genau.
.
Hinweis: Die jeweils aktuelle Fassung der nachstehend
abgedruckten Konformitätserklärung ist auf unserem Server
http://www.hobbyradio.de zum jederzeitigen Download
hinterlegt.
© Alan Electronics GmbH
Daimlerstr. 1 k – D-63303 Dreieich
Technische Beratungshotline: 01805-012204 (0.14 Euro/
Minute aus dem deutschen Festnetz, aus Mobilnetzen ggf.
mehr)
Serviceanschrift: PST professional support technologies GmbH
Breitscheider Weg 117 a – D-40885 Ratingen
email: alan-service@ps-tech.de
15
CE Konformitätserklärung
PMR 446 Sprechfunkgerät
Albrecht Tectalk Smart + R1
Dieses Gerät ist ein Sprechfunkgerät nach dem
europäischen PMR 446 Standard. Es ist nach
europäischen Normen und Direktiven (R&TTE, LVD und
EMV) in den meisten Ländern der Europäischen Union
und anderen nicht EU-Staaten, die ebenfalls die R&TTE Direktive
anwenden, benutzbar.
Das PMR 446 Funksprechgerät Albrecht Tectalk Smart + R1 ist nach
den Normen
EN 300 296-2 V1.1.1,
EN 301 489-01 V1.6.1 und EN 301 489-05 V1.3.1
sowie EN 60 950-1 : 2006
hergestellt und kann als Class 1 Gerät in folgenden Ländern benutzt
werden:
A, B, BG, CH, CY, CZ, D, DK, E, EST, F, FIN, FL, GB, GR, H, HR, I,
IS, IRL, L, LV, LT, M, N, NL, P, PL, RO, RSM, S, SK, SLO. In Italien
benötigen Bewohner vor der ersten Inbetriebnahme noch eine
Anmeldung mit einer Einmalzahlung (nicht erforderlich bei
vorübergehenden Reisen nach Italien). Für die Dauer eines Urlaubs
darf jeder Reisende 1 Paar der Geräte in die Türkei mitführen und
betreiben.
Dreieich, den 21. 1. 2009
W. Schnorrenberg / Alan Electronics
16
Loading...
